1 Tietoja langattoman lähiverkon käyttäjille Русский Norsk Dansk Polski Magyar Čeština Svenska Lue tämä opas huolellisesti ennen laitteen käyttämistä ja pidä se tallessa.

2 Tietoja langattoman lähiverkon käyttäjille Tässä oppaassa kerrotaan, miten laite yhdistetään verkkoon WLAN-yhteydellä. Ad hoc -tilaa ei voi käyttää. Ethernet- ja WLAN-yhteyksiä ei voi käyttää yhtä aikaa. Langattoman verkkoympäristön tarkistaminen Jos haluat käyttää WLAN-yhteyttä, määritä ja tarkista seuraavat asetukset: 1. Määritä laitteen IP-osoite tai ota DHCP käyttöön ennen kuin määrität WLAN-asetukset. Lisätietoja laitteen IP-osoitteen määrittämisestä, katso kappale Tarkista, että tukiasema toimii. CHV Kytke WLAN-kaapeli Ethernet-liitäntään ennen kuin määrität WLAN-asetukset. CHV602 1

3 Asetustavan valinta Valitse asetusten määritystapa käytettävän tukiaseman mukaan. Helppo asennus: WLAN-asetukset määritetään automaattisesti. Toiminnon nimi saattaa käyttämässäsi tukiasemassa olla jokin muu. Tarkista toiminto tukiaseman käyttöoppaasta. Jos haluat käyttää helppoa asennusta, tukiaseman suojauksen on oltava pois päältä tai oltava toinen seuraavista: WPA-PSK(AES) WPA2-PSK(AES) Tukeeko tukiasema langattoman lähiverkon helppoa asennusta? Kyllä Ei Onko tukiasemassa painike? Helppo asennus PBC Sivu 3 "Helppo asennus WPS-painikkeella" Kyllä Helppo asennus PIN Sivu 5 "Helppo asennus PIN-koodilla" Ei Asetusten määrittäminen Sivu 7 "Asetusten määrittäminen" CHV626 Asetusten määrittäminen: "Asetusten määrittäminen Web Image Monitorilla". Asetusten määrittäminen: "Asetusten määrittäminen käyttöpaneelilta". 2

4 Helppo asennus WPS-painikkeella 1. Käynnistä laite. 2. Paina [ /Menu]. 3. Siirry kohtaan [Tietokoneliit.] näppäimellä [ ] tai [ /Menu] ja paina [#Enter]. Valikko: Tietokoneliit. 4. Siirry kohtaan [Langaton LAN] näppäimellä [ ] tai [ /Menu] ja paina [#Enter]. Tietokoneliit.: Langaton LAN 5. Siirry kohtaan [Helppo asennus] näppäimellä [ ] tai [ /Menu] ja paina [#Enter]. Langaton LAN Helppo asennus 6. Paina tukiaseman WPS-painiketta. CHV606 WPS CHV607 3

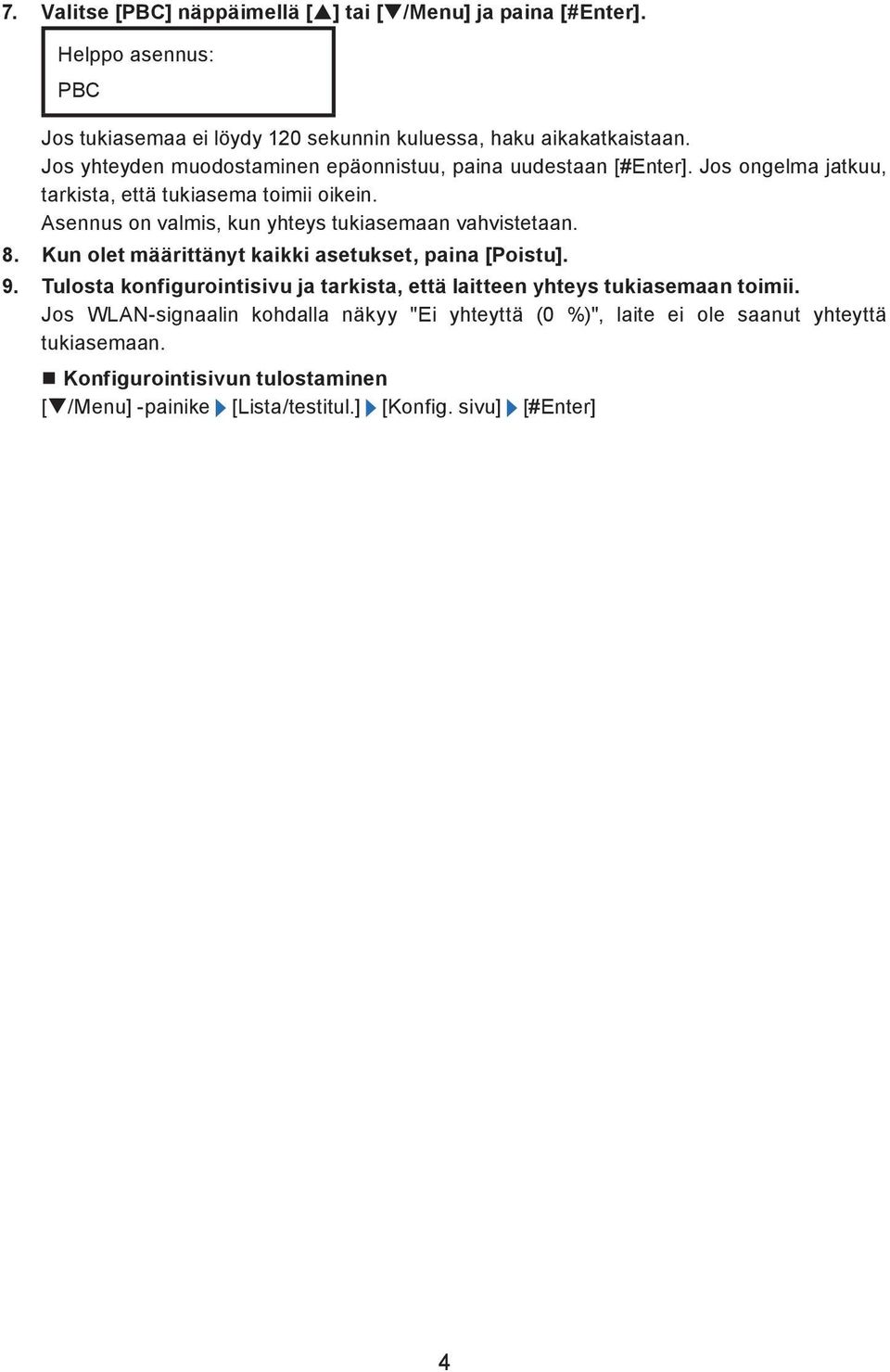

5 7. Valitse [PBC] näppäimellä [ ] tai [ /Menu] ja paina [#Enter]. Helppo asennus: PBC Jos tukiasemaa ei löydy 120 sekunnin kuluessa, haku aikakatkaistaan. Jos yhteyden muodostaminen epäonnistuu, paina uudestaan [#Enter]. Jos ongelma jatkuu, tarkista, että tukiasema toimii oikein. Asennus on valmis, kun yhteys tukiasemaan vahvistetaan. 8. Kun olet määrittänyt kaikki asetukset, paina [Poistu]. 9. Tulosta konfigurointisivu ja tarkista, että laitteen yhteys tukiasemaan toimii. Jos WLAN-signaalin kohdalla näkyy "Ei yhteyttä (0 %)", laite ei ole saanut yhteyttä tukiasemaan. Konfigurointisivun tulostaminen [ /Menu] -painike [Lista/testitul.] [Konfig. sivu] [#Enter] 4

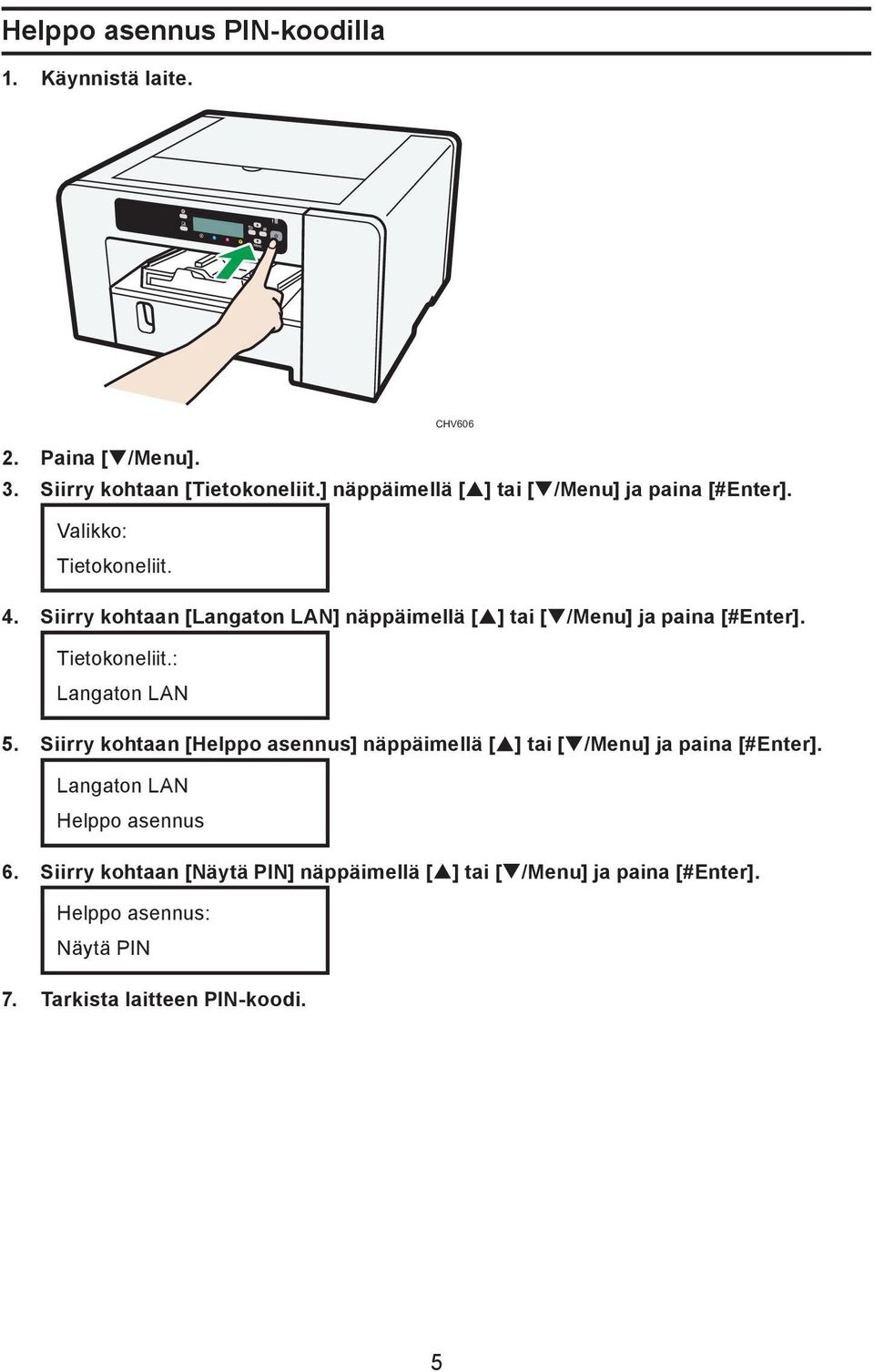

6 Helppo asennus PIN-koodilla 1. Käynnistä laite. 2. Paina [ /Menu]. 3. Siirry kohtaan [Tietokoneliit.] näppäimellä [ ] tai [ /Menu] ja paina [#Enter]. Valikko: Tietokoneliit. 4. Siirry kohtaan [Langaton LAN] näppäimellä [ ] tai [ /Menu] ja paina [#Enter]. Tietokoneliit.: Langaton LAN 5. Siirry kohtaan [Helppo asennus] näppäimellä [ ] tai [ /Menu] ja paina [#Enter]. Langaton LAN Helppo asennus 6. Siirry kohtaan [Näytä PIN] näppäimellä [ ] tai [ /Menu] ja paina [#Enter]. Helppo asennus: Näytä PIN 7. Tarkista laitteen PIN-koodi. CHV606 5

7 8. Syötä laitteen PIN-koodi tukiaseman verkkosivulle. Lisätietoja, katso tukiaseman käyttöopas. CHV Käynnistä WPS (PIN-järjestelmä) tukiaseman verkkosivulta. 10. Paina [Poistu]. 11. Siirry kohtaan [PIN] näppäimellä [ ] tai [ /Menu] ja paina [#Enter]. Helppo asennus: PIN Jos yhteyden muodostaminen epäonnistuu, paina uudestaan [#Enter]. Jos ongelma jatkuu, tarkista, että tukiasema toimii oikein. Asennus on valmis, kun yhteys tukiasemaan vahvistetaan. 12. Kun olet määrittänyt kaikki asetukset, paina [Poistu]. 13. Tulosta konfigurointisivu ja tarkista, että laitteen yhteys tukiasemaan toimii. Jos WLAN-signaalin kohdalla näkyy "Ei yhteyttä (0 %)", laite ei ole saanut yhteyttä tukiasemaan. Konfigurointisivun tulostaminen [ /Menu]-näppäin [Lista/testitul.] [Konfig. sivu] [#Enter] 6

8 Asetusten määrittäminen Jos et pääse tarkistamaan tukiaseman asetuksia tai tukiasema ei tue WPS:ää, määritä WLANasetukset seuraavasti. Voit määrittää asetukset Web Image Monitorilla tai laitteen käyttöpaneelilta. Tässä ohjeessa käsitellään pääasiassa Web Image Monitorilla määritettäviä asetuksia. Asetusten määrittäminen Web Image Monitorilla Yhdistä laite ja tietokone Ethernet-kaapelilla ennen kuin määrität asetukset. CHV620 Tarkista tukiaseman suojaustapa. Tarkista laitteen IP-osoite. [ /Menu]-näppäin [Tietokoneliitäntä] [Verkkoasetukset] [IPv4-osoite] 1. Avaa selain. 2. Kirjoita selaimen osoiteriville " IP-osoite tai isäntänimi)/". 3. Napsauta [Pääkäyttäjän sisäänkirjautuminen]. CHV621 Valintaikkuna käyttäjänimen ja salasanan syöttämistä varten avautuu. 4. Anna käyttäjänimi ja salasana ja napsauta [OK]. Jos kirjaudut sisään ensimmäistä kertaa, anna käyttäjänimeksi "admin" ja jätä salasana tyhjäksi. 7

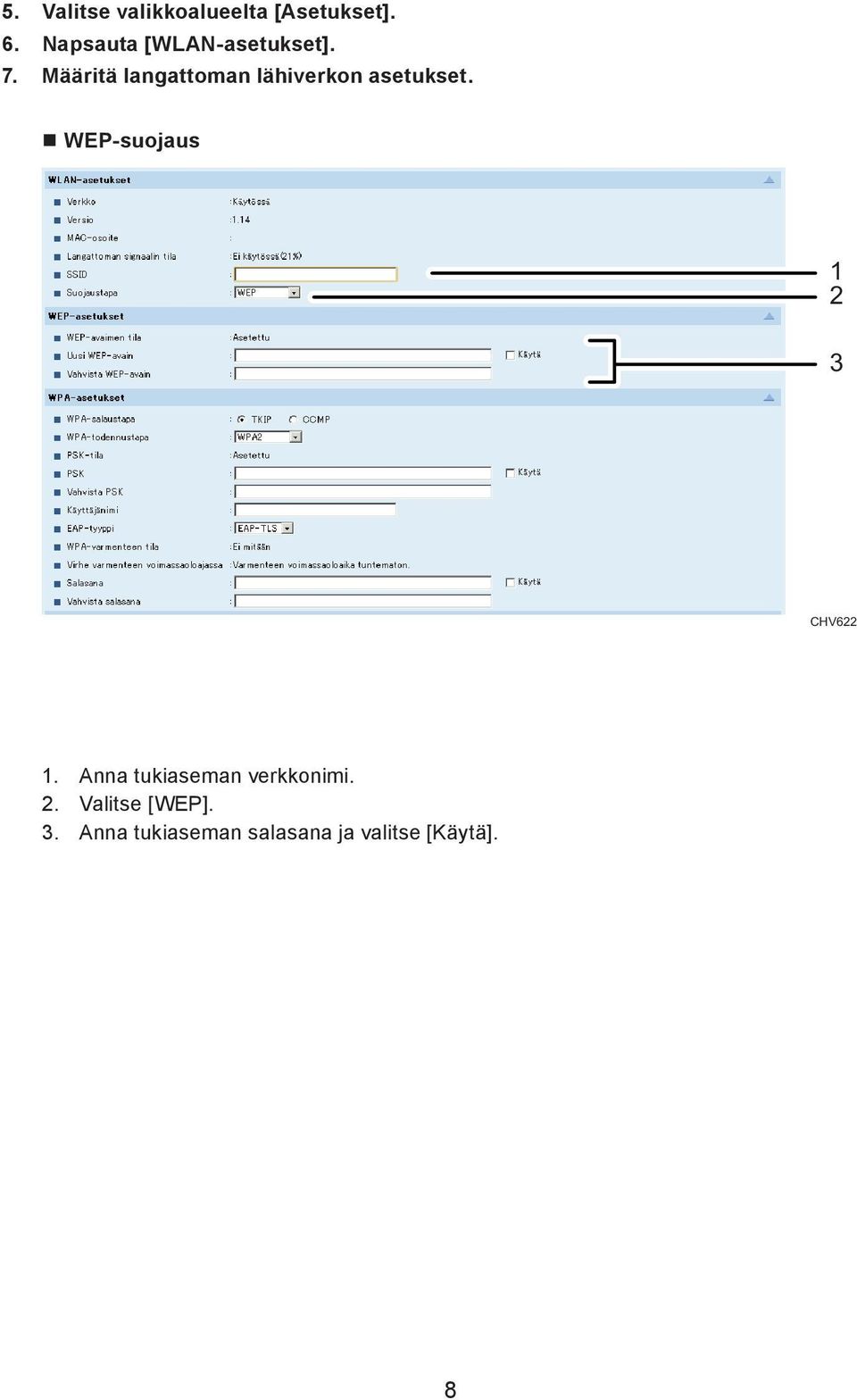

9 5. Valitse valikkoalueelta [Asetukset]. 6. Napsauta [WLAN-asetukset]. 7. Määritä langattoman lähiverkon asetukset. WEP-suojaus CHV Anna tukiaseman verkkonimi. 2. Valitse [WEP]. 3. Anna tukiaseman salasana ja valitse [Käytä]. 8

10 WPA-suojaus 1 2 CHV Anna tukiaseman verkkonimi. 2. Valitse [WPA]. 9

11 WPA-todennustapa on WPA-PSK tai WPA2-PSK 1 2 CHV Valitse [WPA-PSK] tai [WPA2-PSK]. 2. Anna PSK (Pre-Shared Key) ja valitse [Käytä]. Määritä tarvittaessa muut asetukset. 10

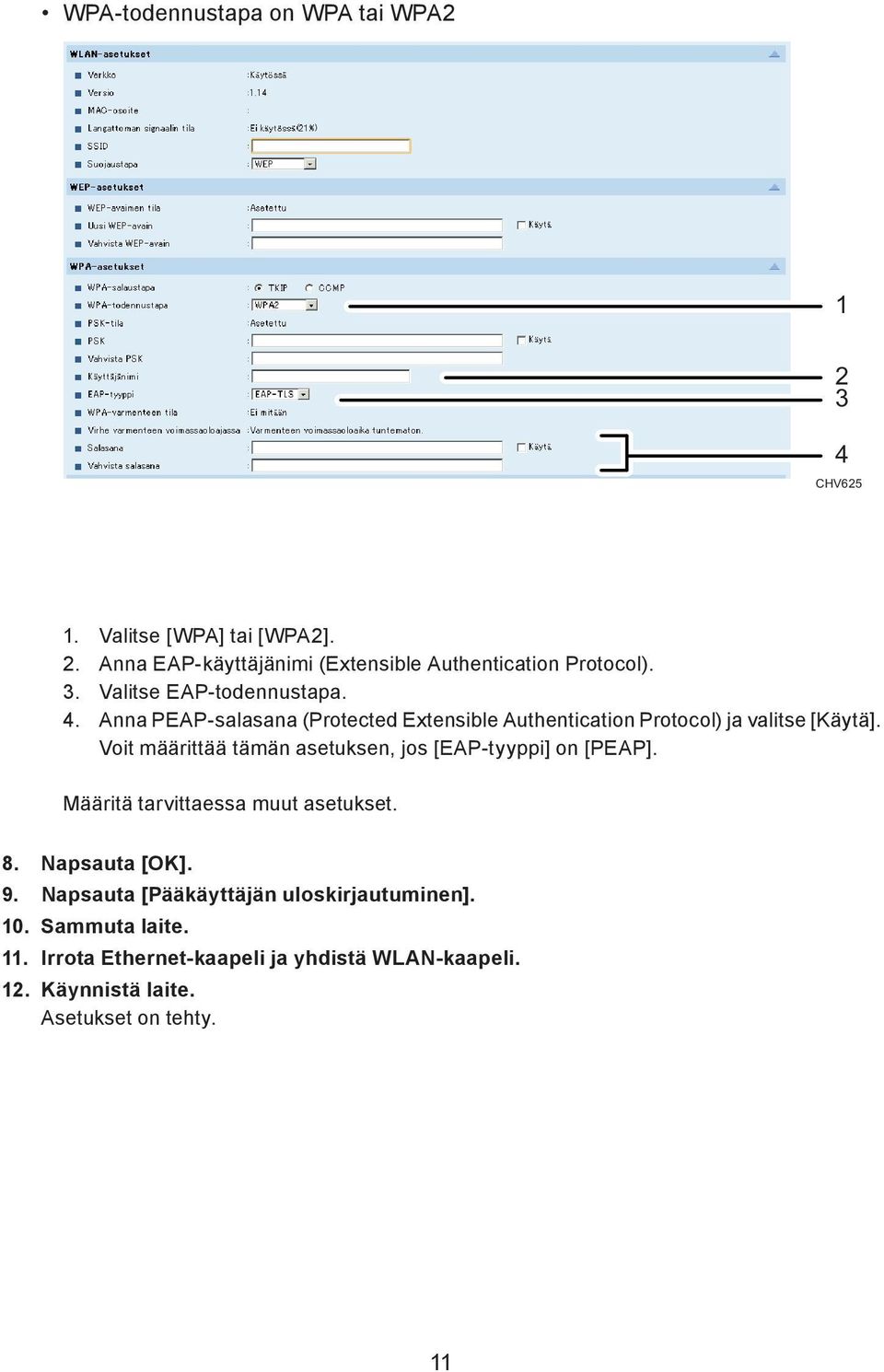

12 WPA-todennustapa on WPA tai WPA CHV Valitse [WPA] tai [WPA2]. 2. Anna EAP-käyttäjänimi (Extensible Authentication Protocol). 3. Valitse EAP-todennustapa. 4. Anna PEAP-salasana (Protected Extensible Authentication Protocol) ja valitse [Käytä]. Voit määrittää tämän asetuksen, jos [EAP-tyyppi] on [PEAP]. Määritä tarvittaessa muut asetukset. 8. Napsauta [OK]. 9. Napsauta [Pääkäyttäjän uloskirjautuminen]. 10. Sammuta laite. 11. Irrota Ethernet-kaapeli ja yhdistä WLAN-kaapeli. 12. Käynnistä laite. Asetukset on tehty. 11

13 Asetusten määrittäminen käyttöpaneelilta Lisätietoja, katso valmistajan verkkosivut ja Käyttäjän opas. 1. Määritä WLAN-asetukset. [ /Menu] -näppäin [Tietokoneliitäntä] [Langaton LAN] [Suojaustapa] FI 2014 FI J A 12
