1 Verkko-opas Verkkotoiminnot Verkkokaapelin kytkeminen verkkoon Laitteen asentaminen verkkoon Windows-määritykset Tulostustoiminnon käyttö Verkkokortin määritykset Internet-selaimella Liite Lue tämä käyttöohje huolellisesti ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten. Varmista laitteen turvallinen käyttö lukemalla kopiokoneen käyttöohjeen turvallisuusohjeet ennen laitteen käyttöä.

2 Johdanto Tässä oppaassa on esitetty laitteen toiminta ja käyttö yksityiskohtaisesti. Varmista laitteen turvallinen ja hyödyllinen käyttö lukemalla ohjeet ennen laitteen käyttöä. Säilytä ohjetta paikassa, josta saat sen nopeasti käyttöösi. Tärkeää Tämän käyttöohjeen sisältöä voidaan muuttaa ilman ennakkoilmoitusta. Yritys ei ole missään tapauksessa vastuussa suorista, epäsuorista, erityisistä, tahattomista tai seuraamuksellisista vahingoista, jotka ovat seurausta laitteen käsittelystä tai käytöstä. Tässä käsikirjassa on käytetty kahta eri mittayksikköjärjestelmää. Käytä metriyksikköjä tämän laitteen kanssa. Tavaramerkit Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Muita ohjeessa esiin tulevia tuotenimiä on käytetty tuotteiden tunnistamiseen, ja ne voivat olla vastaavien yritysten tavaramerkkejä. Luovumme kaikista oikeuksista näihin tavaramerkkeihin. Windows-käyttöjärjestelmien oikeat nimet ovat: Windows 98:n tuotenimi on Microsoft Windows 98. Windows Me:n tuotenimi on Microsoft Windows Millennium Edition (Windows Me). Windows 2000:n tuotenimet ovat: Microsoft Windows 2000 Advanced Server Microsoft Windows 2000 Server Microsoft Windows 2000 Professional Windows XP:n tuotenimet ovat: Microsoft Windows XP Professional Microsoft Windows XP Home Edition Windows TM Server 2003:n tuotenimet ovat seuraavat: Microsoft Windows TM Server 2003 Standard Edition Microsoft Windows TM Server 2003 Enterprise Edition Microsoft Windows TM Server 2003 Web Edition Huomaa: Kuvien laitteet voivat hieman poiketa omistamastasi laitteesta.

3 Laitteen käyttöohjeet Seuraavissa ohjekirjoissa on selvitetty laitteen toiminnot. Tutustu toimintoihin vastaavista oppaista. Toimitetut ohjekirjat ovat laitetyyppikohtaisia. Ohjekirjojen tarkasteluun PDF-tiedostona tarvitaan Adobe Acrobat Reader - ohjelma. Yleiset asetukset Oppaassa on yleiskuvaus laitteesta ja siinä kuvataan Järjestelmäasetukset (paperikasetit, Pääkäyttäjän työkalut jne.) sekä vianetsintä. Verkko-opas (tämä ohje) Sisältää ohjeet laitteen ja tietokoneiden käyttöasetusten määrittämiseen verkkoympäristössä. Kopiokoneen käyttöohje Sisältää laitteen kopiotoiminnon ohjeet ja vianetsinnän. Tulostimen/skannerin käyttöohje Sisältää laitteen tulostin-/skannaustoiminnon järjestelmäasetukset, toiminnot, ohjeet ja vianetsinnän. i

4 SISÄLLYSLUETTELO Laitteen käyttöohjeet...i Käyttöohjeen merkintätavat Verkkotoiminnot Tulostimen käyttö...3 TWAIN-verkkoskanneri Verkkokaapelin kytkeminen verkkoon Yhteyden tarkistus...5 Laitteen kytkeminen Ethernet-liitäntään Laitteen asentaminen verkkoon Käyttäjän työkalut -valikko (Liitännät)...7 Tulostin...7 TWAIN-verkkoskanneri...7 Verkkomääritykset...8 Asetukset, joita voidaan muuttaa Käyttäjän työkaluilla Windows-määritykset TCP/IP-protokollan määrittäminen...11 Windows 98SE-/Me-tietokoneen määritykset...11 Windows 2000 tietokoneen määritykset...11 Windows XP tietokoneen määritykset...12 Windows Server tietokoneen konfigurointi Tulostustoiminnon käyttö Tulostaminen tulostuspalvelimella...13 Tulostaminen ilman tulostuspalvelinta...14 P10001-tyyppisen TCP/IP-portin käyttö...14 Standardin TCP/IP-portin käyttäminen...15 LPR-portin käyttäminen...15 IPP-portin käyttäminen Verkkokortin määritykset Internet-selaimella Toiminnot...17 Internet-selaimella muutettavat asetukset...18 Verkkokortin asetukset...19 ii

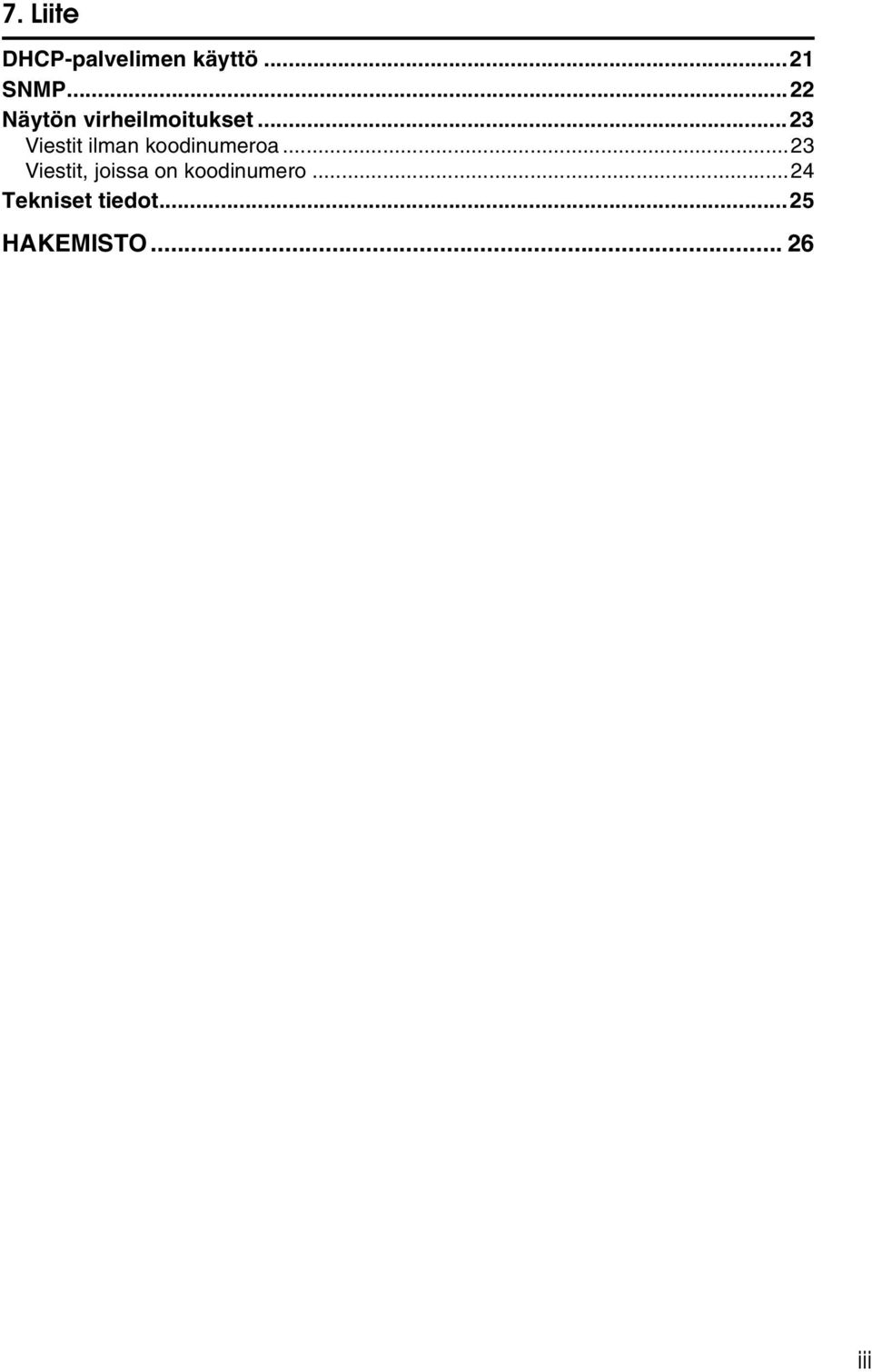

5 7. Liite DHCP-palvelimen käyttö...21 SNMP...22 Näytön virheilmoitukset...23 Viestit ilman koodinumeroa...23 Viestit, joissa on koodinumero...24 Tekniset tiedot...25 HAKEMISTO iii

6 iv

7 Käyttöohjeen merkintätavat Symbolit Käyttöohjeessa käytetään seuraavia symboleja: R VAROITUS: Symboli viittaa vaaratilanteeseen, joka voi aiheuttaa kuoleman tai vakavan henkilövahingon, jos symbolin yhteydessä annettuja ohjeita ei noudateta. R TÄRKEÄÄ: Symboli viittaa vaaratilanteeseen, joka voi aiheuttaa lievän tai melko vakavan henkilö- tai omaisuusvahingon, jos symbolin yhteydessä annettuja ohjeita ei noudateta. * Edellä esitetyt huomautukset lisäävät käyttäjän turvallisuutta. Tärkeää Jos tätä ohjetta ei noudateta, paperi voi juuttua laitteeseen, alkuperäinen voi vahingoittua tai tietoa voi kadota. Lue ohjeet tarkasti. Valmistelut Symbolin yhteydessä annetaan käytön edellä tarvittavia tietoja tai valmisteluohjeita. Symbolin yhteydessä kerrotaan käyttöön liittyvistä varotoimenpiteistä tai häiriötilanteen jälkeen tarvittavista toimenpiteistä. Rajoitus Symbolin yhteydessä annetaan numeeriset raja-arvot tai kerrotaan toiminnoista, joita ei voi käyttää yhdessä tai olosuhteista, joissa tiettyä toimintoa ei voi käyttää. Viite Symboli viittaa laitteen muihin ohjeisiin. [ ] Laitteen näytön näppäimet. [ ] Tietokoneen näytössä näkyvät näppäimet ja painikkeet. { } Laitteen ohjauspaneelin näppäimet. { } Tietokoneen näppäimistön näppäimet. 1

8 2

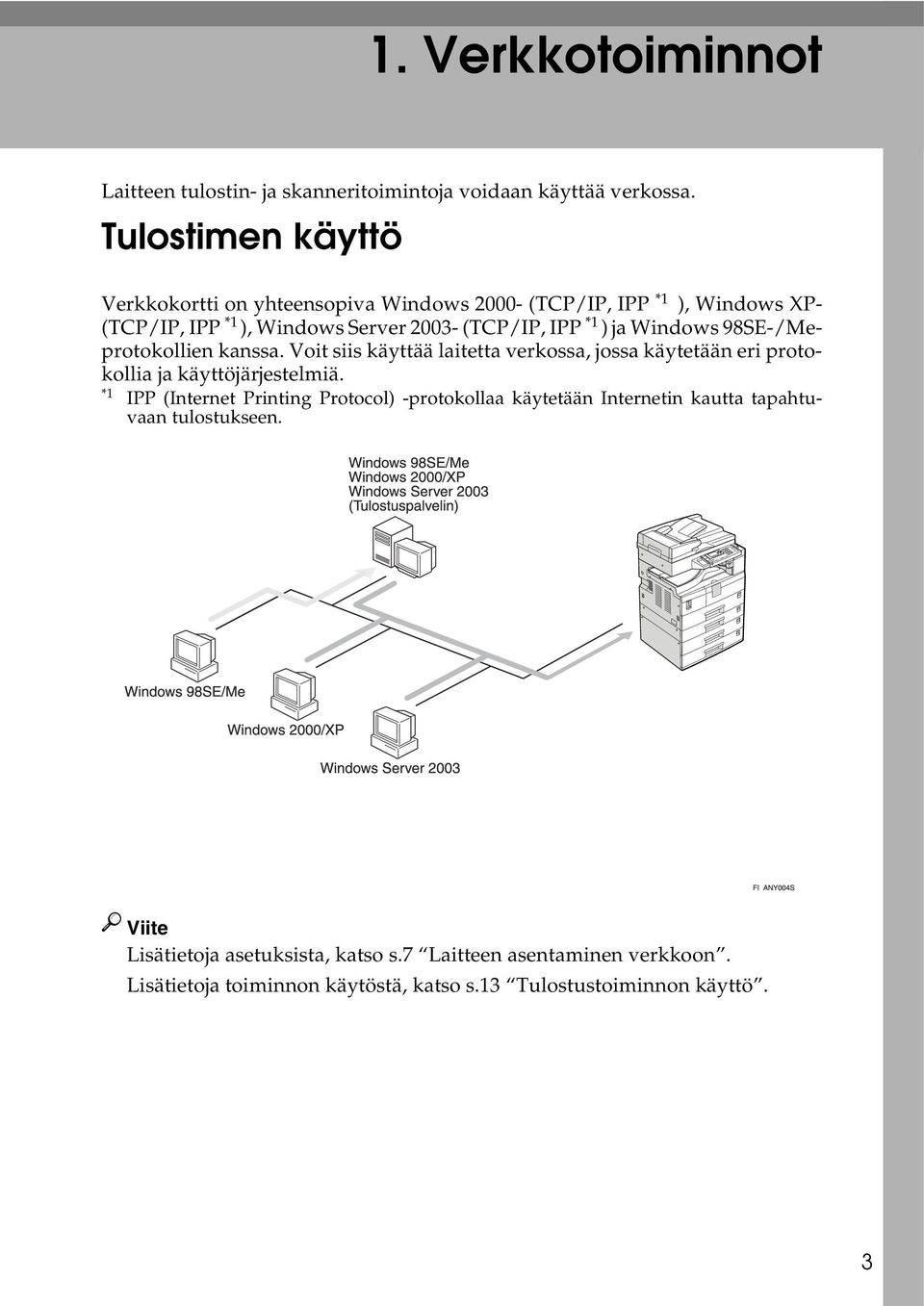

9 1. Verkkotoiminnot Laitteen tulostin- ja skanneritoimintoja voidaan käyttää verkossa. Tulostimen käyttö Verkkokortti on yhteensopiva Windows (TCP/IP, IPP *1 ), Windows XP- (TCP/IP, IPP *1 ), Windows Server (TCP/IP, IPP *1 ) ja Windows 98SE-/Meprotokollien kanssa. Voit siis käyttää laitetta verkossa, jossa käytetään eri protokollia ja käyttöjärjestelmiä. *1 IPP (Internet Printing Protocol) -protokollaa käytetään Internetin kautta tapahtuvaan tulostukseen. Viite Lisätietoja asetuksista, katso s.7 Laitteen asentaminen verkkoon. Lisätietoja toiminnon käytöstä, katso s.13 Tulostustoiminnon käyttö. 3

10 Verkkotoiminnot TWAIN-verkkoskanneri 1 Voit käyttää laitteen skanneritoimintoa tietokoneelta, joka on kytketty verkkoon. Voit skannata asiakirjoja samalla tavalla kuin tietokoneeseen suoraan kytketyltä skannerilta. ANY003S Viite Lisätietoja asetuksista, katso s.7 Laitteen asentaminen verkkoon. Lisätietoja toiminnon käytöstä, katso Skannerin käyttöohje. 4

11 Yhteyden tarkistus 2. Verkkokaapelin kytkeminen verkkoon ANY002S 1. 10BASE-T/100BASE-TX -portti Portti verkkoliitäntäkaapelin kytkemistä varten. 5

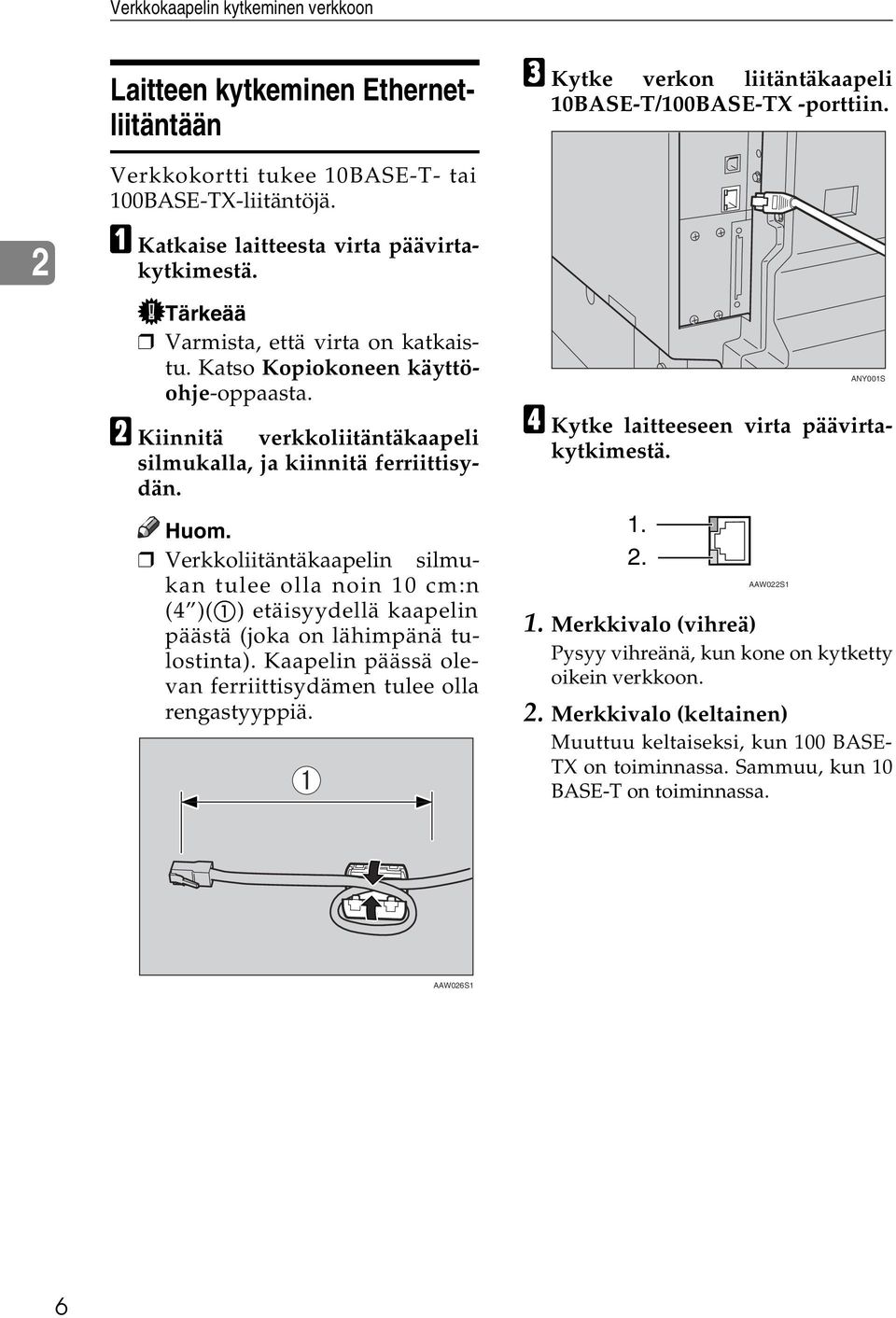

12 Verkkokaapelin kytkeminen verkkoon 2 Laitteen kytkeminen Ethernetliitäntään Verkkokortti tukee 10BASE-T- tai 100BASE-TX-liitäntöjä. A Katkaise laitteesta virta päävirtakytkimestä. Tärkeää Varmista, että virta on katkaistu. Katso Kopiokoneen käyttöohje-oppaasta. B Kiinnitä verkkoliitäntäkaapeli silmukalla, ja kiinnitä ferriittisydän. Verkkoliitäntäkaapelin silmukan tulee olla noin 10 cm:n (4 )(A) etäisyydellä kaapelin päästä (joka on lähimpänä tulostinta). Kaapelin päässä olevan ferriittisydämen tulee olla rengastyyppiä. C Kytke verkon liitäntäkaapeli 10BASE-T/100BASE-TX -porttiin. D Kytke laitteeseen virta päävirtakytkimestä AAW022S1 ANY001S 1. Merkkivalo (vihreä) Pysyy vihreänä, kun kone on kytketty oikein verkkoon. 2. Merkkivalo (keltainen) Muuttuu keltaiseksi, kun 100 BASE- TX on toiminnassa. Sammuu, kun 10 BASE-T on toiminnassa. AAW026S1 6

13 3. Laitteen asentaminen verkkoon Käyttäjän työkalut -valikko (Liitännät) Tässä osassa selvitetään verkkoasetukset, joita voit muuttaa Käyttäjän työkaluilla (Liitännät). Tee asetukset niiden toimintojen ja sen liitännän mukaisesti, joita haluat käyttää. Tärkeää Nämä asetukset on joko annettava verkon pääkäyttäjän tehtäviksi tai tehtävä pääkäyttäjän ohjeiden mukaisesti. Viite Lisätietoja asetuksista, katso s.9 Asetukset, joita voidaan muuttaa Käyttäjän työkaluilla Luettelossa näkyvien tietojen tarkastelu $ Nämä asetukset ovat välttämättömiä toiminnon käyttämiseksi. Muista asettaa ne, ennen kuin käytät niitä. Nämä asetukset on tehtävä tarvittaessa. Tulostin Asetukset Liitännät/Verkko Katso s.9 Liitännät. IP-osoite $ Yhdyskäytävä Käytössä oleva protokolla *1 $ Ethernet-nopeus *1 Tarkista, että TCP/IP on [Käytössä]. TWAIN-verkkoskanneri Asetukset Liitännät/Verkko Katso s.9 Liitännät. IP-osoite $ Yhdyskäytävä Käytössä oleva protokolla *1 $ Ethernet-nopeus *1 Tarkista, että TCP/IP on [Käytössä]. 7

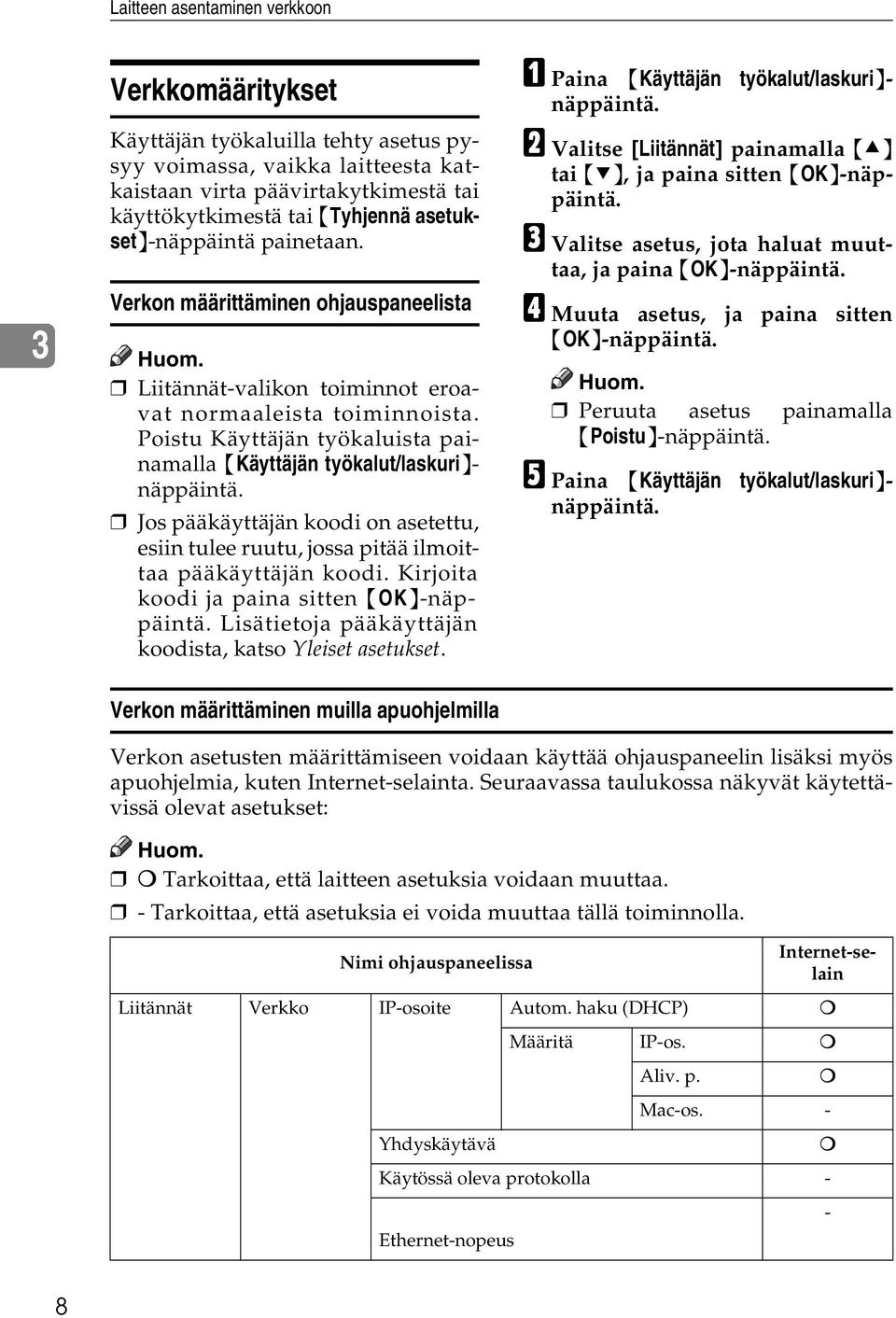

14 Laitteen asentaminen verkkoon 3 Verkkomääritykset Käyttäjän työkaluilla tehty asetus pysyy voimassa, vaikka laitteesta katkaistaan virta päävirtakytkimestä tai käyttökytkimestä tai {Tyhjennä asetukset}-näppäintä painetaan. Verkon määrittäminen ohjauspaneelista Liitännät-valikon toiminnot eroavat normaaleista toiminnoista. Poistu Käyttäjän työkaluista painamalla {Käyttäjän työkalut/laskuri}- näppäintä. Jos pääkäyttäjän koodi on asetettu, esiin tulee ruutu, jossa pitää ilmoittaa pääkäyttäjän koodi. Kirjoita koodi ja paina sitten {OK}-näppäintä. Lisätietoja pääkäyttäjän koodista, katso Yleiset asetukset. A Paina {Käyttäjän työkalut/laskuri}- näppäintä. B Valitse [Liitännät] painamalla {U} tai {T}, ja paina sitten {OK}-näppäintä. C Valitse asetus, jota haluat muuttaa, ja paina {OK}-näppäintä. D Muuta asetus, ja paina sitten {OK}-näppäintä. Peruuta asetus painamalla {Poistu}-näppäintä. E Paina {Käyttäjän työkalut/laskuri}- näppäintä. Verkon määrittäminen muilla apuohjelmilla Verkon asetusten määrittämiseen voidaan käyttää ohjauspaneelin lisäksi myös apuohjelmia, kuten Internet-selainta. Seuraavassa taulukossa näkyvät käytettävissä olevat asetukset: Tarkoittaa, että laitteen asetuksia voidaan muuttaa. - Tarkoittaa, että asetuksia ei voida muuttaa tällä toiminnolla. Nimi ohjauspaneelissa Internet-selain Liitännät Verkko IP-osoite Autom. haku (DHCP) Määritä IP-os. Aliv. p. Mac-os. - Yhdyskäytävä Käytössä oleva protokolla - Ethernet-nopeus - 8

15 Käyttäjän työkalut -valikko (Liitännät) Asetukset, joita voidaan muuttaa Käyttäjän työkaluilla Liitännät IP-osoite Ennen kuin laitetta voidaan käyttää verkkoympäristössä, sille on annettava IP-osoite ja aliverkon peite. Autom. haku (DHCP) Määritä Kun valitset [Määritä], anna [IPosoite:] ja [Aliverkon peite:] muodossa xxx.xxx.xxx.xxx ( x tarkoittaa numeroa). IP-osoite: Aliverkon peite: Oletusasetus: Autom. haku (DHCP) Kun valitset [Määritä], varmista että et aseta samaa IP-osoitetta ([IP-osoite:]) kuin jollakin verkon muulla laitteella on. Näkyviin tulee myös laitteen fyysinen osoite (MAC-osoite). Yhdyskäytävä Yhdyskäytävä on kahden verkon välinen liitäntä tai solmukohta. Määrittele reitittimen yhdyskäytävän osoite tai yhdyskäytävänä käytettävä isäntäkone. Yhdyskäytävä: Oletusasetus: Käytössä oleva protokolla Valitse verkossa käytettävä protokolla. TCP/IP:Käytössä/Ei käytössä Oletusasetus: TCP/IP: Käytössä Ethernet-nopeus Toiminnolla asetetaan verkon nopeus. Valitse nopeus, joka vastaa verkkoympäristöäsi. Yleensä kannattaa valita [Automaattinen valinta]. Automaattinen valinta 100 Mbps kiinteä 10 Mbps kiinteä Oletusasetus: Automaattinen valinta 3 9

16 Laitteen asentaminen verkkoon 3 10

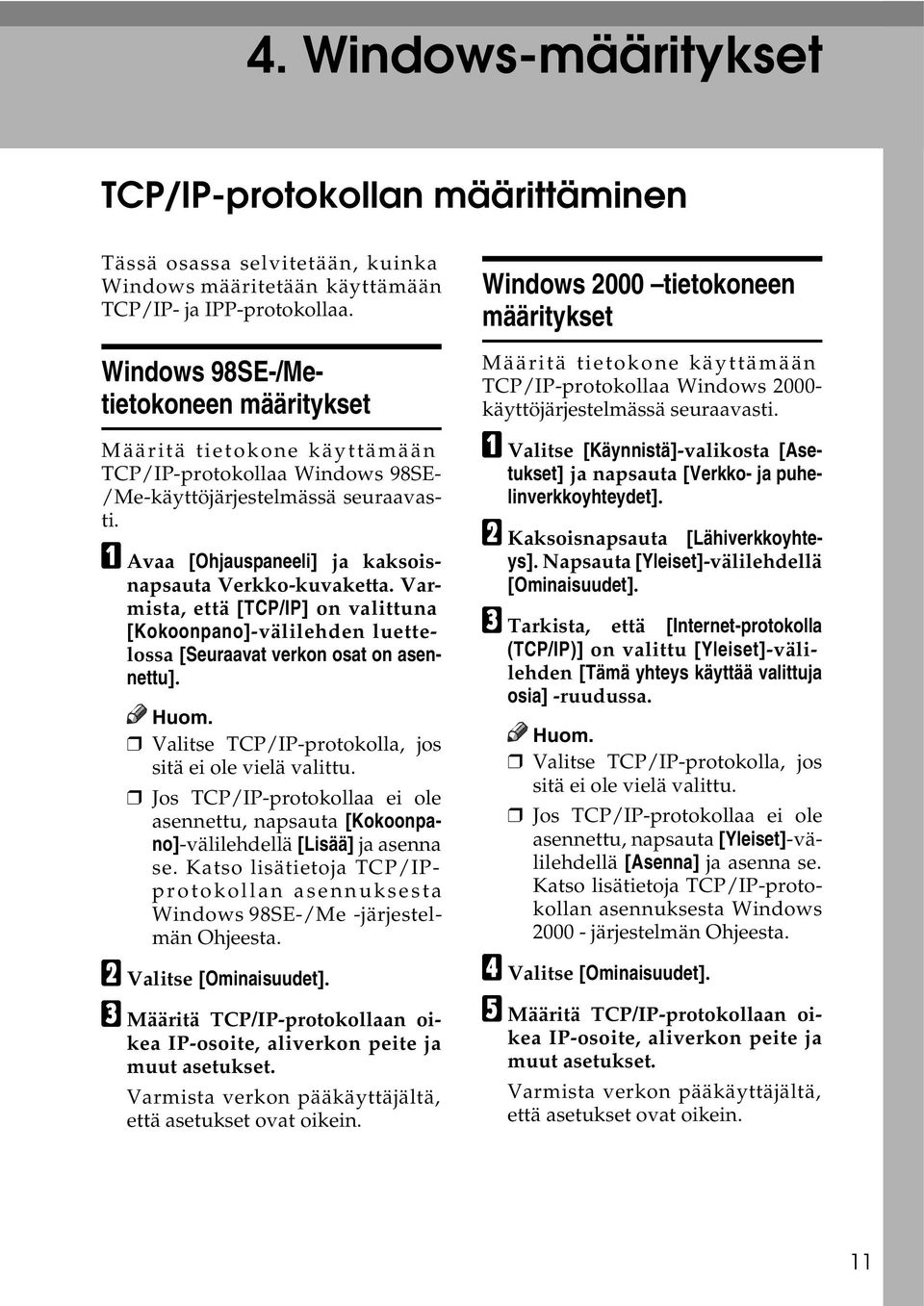

17 4. Windows-määritykset TCP/IP-protokollan määrittäminen Tässä osassa selvitetään, kuinka Windows määritetään käyttämään TCP/IP- ja IPP-protokollaa. Windows 98SE-/Metietokoneen määritykset Määritä tietokone käyttämään TCP/IP-protokollaa Windows 98SE- /Me-käyttöjärjestelmässä seuraavasti. A Avaa [Ohjauspaneeli] ja kaksoisnapsauta Verkko-kuvaketta. Varmista, että [TCP/IP] on valittuna [Kokoonpano]-välilehden luettelossa [Seuraavat verkon osat on asennettu]. Valitse TCP/IP-protokolla, jos sitä ei ole vielä valittu. Jos TCP/IP-protokollaa ei ole asennettu, napsauta [Kokoonpano]-välilehdellä [Lisää] ja asenna se. Katso lisätietoja TCP/IPprotokollan asennuksesta Windows 98SE-/Me -järjestelmän Ohjeesta. B Valitse [Ominaisuudet]. C Määritä TCP/IP-protokollaan oikea IP-osoite, aliverkon peite ja muut asetukset. Varmista verkon pääkäyttäjältä, että asetukset ovat oikein. Windows 2000 tietokoneen määritykset Määritä tietokone käyttämään TCP/IP-protokollaa Windows käyttöjärjestelmässä seuraavasti. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Verkko- ja puhelinverkkoyhteydet]. B Kaksoisnapsauta [Lähiverkkoyhteys]. Napsauta [Yleiset]-välilehdellä [Ominaisuudet]. C Tarkista, että [Internet-protokolla (TCP/IP)] on valittu [Yleiset]-välilehden [Tämä yhteys käyttää valittuja osia] -ruudussa. Valitse TCP/IP-protokolla, jos sitä ei ole vielä valittu. Jos TCP/IP-protokollaa ei ole asennettu, napsauta [Yleiset]-välilehdellä [Asenna] ja asenna se. Katso lisätietoja TCP/IP-protokollan asennuksesta Windows järjestelmän Ohjeesta. D Valitse [Ominaisuudet]. E Määritä TCP/IP-protokollaan oikea IP-osoite, aliverkon peite ja muut asetukset. Varmista verkon pääkäyttäjältä, että asetukset ovat oikein. 11

18 Windows-määritykset 4 Windows XP tietokoneen määritykset Määritä tietokone käyttämään TCP/IP-protokollaa Windows XPkäyttöjärjestelmässä seuraavasti. A Napsauta tehtäväpalkista [Käynnistä], napsauta [Ohjauspaneeli] ja napsauta [Verkkoyhteydet]. B Napsauta [Verkkoyhteydet], ja kaksoisnapsauta sen jälkeen [Lähiverkkoyhteys]. C Napsauta [Yleiset]-välilehdellä [Ominaisuudet]. D Tarkista, että [Internet-protokolla (TCP/IP)] on valittu [Tämä yhteys käyttää valittuja osia]-ruudussa [Yleiset]-välilehdellä. Valitse TCP/IP-protokolla, jos sitä ei ole vielä valittu. Jos TCP/IP-protokollaa ei ole asennettu, napsauta [Yleiset]-välilehdellä [Asenna] ja asenna se. Katso lisätietoja TCP/IP-protokollan asennuksesta Windows XP - järjestelmän Ohjeesta. E Valitse [Ominaisuudet]. F Määritä TCP/IP-protokollaan oikea IP-osoite, aliverkon peite ja muut asetukset. Varmista verkon pääkäyttäjältä, että asetukset ovat oikein. Windows Server tietokoneen konfigurointi Määritä tietokone käyttämään TCP/IP-protokollaa Windows Server käyttöjärjestelmässä seuraavasti. A Valitse [Käynnistä] -valikosta [Ohjauspaneeli], valitse [Verkkoyhteydet], ja valitse sitten [Lähiverkkoyhteys]. B Napsauta [Yleiset]-välilehdellä [Ominaisuudet]. C Tarkista, että [Internet-protokolla (TCP/IP)] on valittu [Tämä yhteys käyttää valittuja osia]-ruudussa [Yleiset]-välilehdellä. Valitse TCP/IP-protokolla, jos sitä ei ole vielä valittu. Jos TCP/IP-protokollaa ei ole asennettu, napsauta [Yleiset]-välilehdellä [Asenna] ja asenna se. Katso lisätietoja TCP/IP-protokollan asennuksesta Windows Server järjestelmän Ohjeesta. D Valitse [Ominaisuudet]. E Määritä TCP/IP-protokollaan oikea IP-osoite, aliverkon peite ja muut asetukset. Varmista verkon pääkäyttäjältä, että asetukset ovat oikein. 12

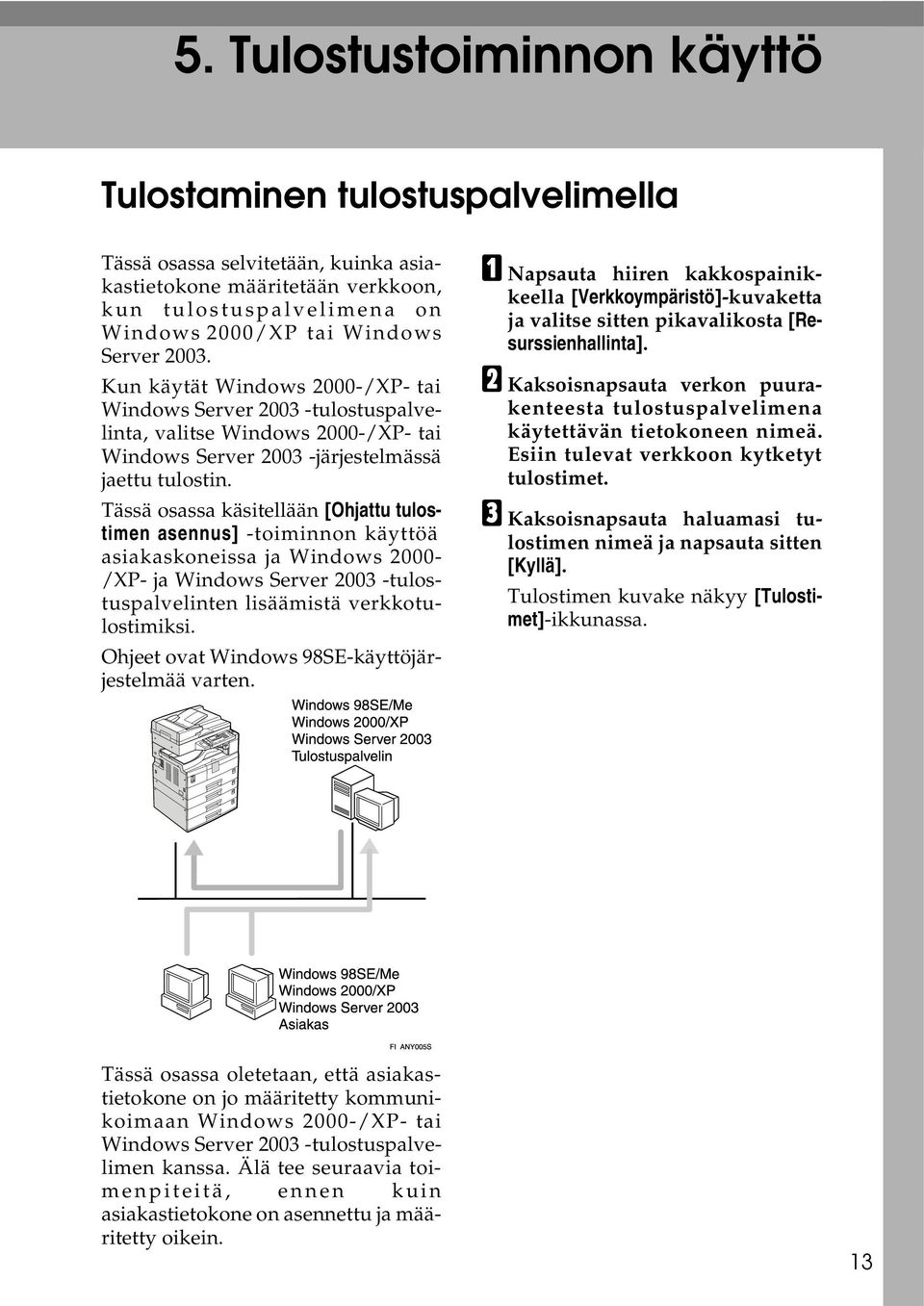

19 5. Tulostustoiminnon käyttö Tulostaminen tulostuspalvelimella Tässä osassa selvitetään, kuinka asiakastietokone määritetään verkkoon, kun tulostuspalvelimena on Windows 2000/XP tai Windows Server Kun käytät Windows 2000-/XP- tai Windows Server tulostuspalvelinta, valitse Windows 2000-/XP- tai Windows Server järjestelmässä jaettu tulostin. Tässä osassa käsitellään [Ohjattu tulostimen asennus] -toiminnon käyttöä asiakaskoneissa ja Windows /XP- ja Windows Server tulostuspalvelinten lisäämistä verkkotulostimiksi. Ohjeet ovat Windows 98SE-käyttöjärjestelmää varten. A Napsauta hiiren kakkospainikkeella [Verkkoympäristö]-kuvaketta ja valitse sitten pikavalikosta [Resurssienhallinta]. B Kaksoisnapsauta verkon puurakenteesta tulostuspalvelimena käytettävän tietokoneen nimeä. Esiin tulevat verkkoon kytketyt tulostimet. C Kaksoisnapsauta haluamasi tulostimen nimeä ja napsauta sitten [Kyllä]. Tulostimen kuvake näkyy [Tulostimet]-ikkunassa. Tässä osassa oletetaan, että asiakastietokone on jo määritetty kommunikoimaan Windows 2000-/XP- tai Windows Server tulostuspalvelimen kanssa. Älä tee seuraavia toimenpiteitä, ennen kuin asiakastietokone on asennettu ja määritetty oikein. 13

20 Tulostustoiminnon käyttö Tulostaminen ilman tulostuspalvelinta 5 Voit käyttää tätä laitetta verkkotulostimena ilman tulostuspalvelimeen kytkeytymistä. Voit määrittää seuraavat portit: TCP/IP-P10001-tyyppistä porttia Voit tulostaa TCP/IP-protokollalla käyttäen TCP/IP-P10001-tyyppistä porttia. TCP/IP P tyyppistä porttia voidaan käyttää Windows 98SE-/Me-käyttöjärjestelmässä. Standard TCP/IP -portti Voit tulostaa TCP/IP-protokollalla standardin TCP/IP-portin kautta. Standardia TCP/IP-porttia voidaan käyttää Windows 2000/XP- tai Windows Server 2003-järjestelmien yhteydessä. LPR-portti Voit tulostaa TCP/IP-protokollalla käyttäen LPR-porttia. LPR-porttia voidaan käyttää Windows 2000-/XP- tai Windows Server järjestelmissä. IPP-portti Voit tulostaa IPP- tai HTTP-protokollalla käyttämällä IPP-porttia. IPP-porttia voidaan käyttää Windows XP- tai Windows Server järjestelmien kanssa. P10001-tyyppisen TCP/IPportin käyttö TCP/IP-P10001-tyyppistä porttia voidaan käyttää Windows 98SE-/Mejärjestelmissä, kun tulostusohjain on asennettu. A Napsauta [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. B Napsauta [Tiedot]-välilehteä ja napsauta [Lisää portti]. C Napsauta [Muut]-valintanappia, napsauta [TCP/IP Port Type P10001], ja napsauta sitten [OK]. Ohjattu TCP/IP-P10001-tulostinportin asennus käynnistyy. D Napsauta [Seuraava >]. E Näppäile IP-osoite ja napsauta [Seuraava >]. Näppäile tarvittaessa [Portin nimi:]. F Napsauta [Valmis]. 14

21 Tulostaminen ilman tulostuspalvelinta Porttiasetusten määrittäminen A Napsauta [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. B Napsauta [Tiedot]-välilehteä ja napsauta [Portin asetukset ]. TCP/IP-P10001-tulostinportin määritysikkuna tulee näytölle. Voit valita tulostusportiksi Raw tai LPR. Voit muuttaa portin IP-osoitteen. Jos laitteen IP-osoite muutetaan, myös portin asetukset on muutettava. Raw ja LPR ovat SNMP-yhteensopivia. Tärkeää Älä muuta portin numeroa, aikakatkaisua ja tulostusjonoa. Standardin TCP/IP-portin käyttäminen Tässä osassa selvitetään, kuinka porttiasetuksia muutetaan Windows käyttöjärjestelmässä, kun tulostinohjain on asennettu. A Napsauta [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. B Napsauta [Portit]-välilehteä ja napsauta [Lisää portti]. C Napsauta [Standard TCP/IP] ja napsauta [Uusi portti]. D Napsauta [Ohjattu standardin TCP/IPtulostinportin asennus]-ikkunassa [Seuraava]. E Kirjoita tulostimen nimi tai IPosoite [Tulostimen nimi tai IP-osoite]- ruutuun ja napsauta [Seuraava]. F Napsauta [Ohjattu standardin TCP/IPtulostinportin asennus]-ikkunassa [Valmis]. G Napsauta [OK]. H Tarkista valitun tulostimen sijainti ja napsauta [Sulje]. LPR-portin käyttäminen Tässä osassa selvitetään, kuinka porttiasetuksia muutetaan Windows käyttöjärjestelmässä, kun tulostinohjain on asennettu. A Napsauta [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. B Napsauta [Portit]-välilehteä ja napsauta [Lisää portti]. C Napsauta [LPR-portti] ja napsauta [Uusi portti]. D Kirjoita tulostimen IP-osoite [lpdpalvelimen nimi tai osoite] -kenttään. E Näppäile [Palvelimen tulostimen tai tulostusjonon nimi]-ruutuun lp ja napsauta [OK]. F Napsauta [OK]. G Tarkista valitun tulostimen sijainti ja napsauta [Sulje]. 5 15

22 Tulostustoiminnon käyttö 5 IPP-portin käyttäminen IPP-porttia voidaan käyttää Windows 2000-/XP- tai Windows Server järjestelmissä. Tässä osassa selvitetään porttiasetusten tekeminen Windows XP -järjestelmässä. A Valitse [Tulostimet ja faksit] -ikkunan [Tiedosto]-valikosta [Lisää tulostin]. Ohjattu tulostimen asennus käynnistyy. B Napsauta [Seuraava >]. C Valitse [Verkkotulostin tai toiseen tietokoneeseen kytketty tulostin] ja napsauta [Seuraava >]. D Valitse [Yhdistä Internetissä tai paikallisessa verkossa olevaan tulostimeen:] ja kirjoita tulostimen IP-osoite/ipp/port1 tai ipp://tulostimen IP-osoite/ipp/port1 [URL:]-kenttään. (Esimerkin IP-osoite on ) port1 ipp:// /ipp/ port1 E Napsauta [Seuraava >]. F Napsauta [Levyke] ja napsauta sitten [Selaa]. G Valitse tulostinohjain. Tulostinohjaimen polku on seuraava: Windows 98SE/Me CD-ROM-asema: DRIVERSDDSTWIN9X_ME(kie li)disk1 Windows 2000/XP, Windows Server 2003 CD-ROM-asema: DRIVERSDDSTWIN2K_XP(kie li)disk1 H Napsauta [OK] ja napsauta sitten [OK]. I Napsauta [Seuraava >] ja sitten [Valmis]. 16

23 6. Verkkokortin määritykset Internet-selaimella Toiminnot Voit tarkistaa laitteen tilan ja muuttaa asetuksia Internet-selaimella. Mitä ohjelma osaa? Voit tarkistaa laitteen tilan tai määrittää sen asetuksia verkossa Internet-selaimella. Internet-selaimella voit käsitellä seuraavia toimintoja: Laitteen tilan ja asetusten näyttäminen Verkkoasetusten nollaus Laiteasetusten määrittäminen Laitteen määritykset TCP/IP-protokollan täytyy olla asennettu. Kun laite on määritetty käyttämään TCP/IP-protokollaa, asetuksia voidaan muuttaa Internet-selaimella. Selain Viite Lisätietoja laitteen määrityksestä TCP/IP-protokollan käyttöön, katso s.7 Laitteen asentaminen verkkoon. Tarkista Internet-selaimen asetukset, jos käytät välityspalvelinta. Tarkista nämä asetukset verkon pääkäyttäjältä. Laitetietoja ei päivitetä automaattisesti. Napsauta Internet-selaimessa [Päivitä (Reload)] tai [Päivitä (Refresh)]. Osoitteen määrittäminen Syötä [Osoite]-riville osoite (esimerkiksi jossa X:t ovat IP-osoitteen numeroita). Jos laitteen isäntänimi on rekisteröity DNS-palvelimelle tai WINS-palvelimelle, voit antaa sen. 17

24 Verkkokortin määritykset Internet-selaimella Internet-selaimella muutettavat asetukset Järjestelmä Nollaa Nollaa laitteen asetukset. Tehdasasetukset Palauttaa laitteen oletusasetukset. Laitteen tila Näyttää laitteen verkkoasetukset. Verkko-osoite Näyttää laitteen sarjanumeron ja Ethernet-osoitteen (MAC-osoite). Vaihda salasana Voit vaihtaa laitteen salasanan. 6 Protokollat Aseta TCP/IP Määritä laitteen TCP/IP-asetukset. Aseta IPP Määritä laitteen IPP-asetukset. Muut Tulostimen tila Näyttää laitteen tulostimen tilan. 18

25 Verkkokortin asetukset Verkkokortin asetukset A Käynnistä Internet-selain. B Kirjoita [Osoite]-riville laitteen IPosoite (esimerkiksi jossa X:t ovat IP-osoitteen numeroita). Valitsemasi laitteen tilatiedot näkyvät selaimen ruudulla. C Valitse valikkoalueella haluamasi toiminto ja tee tarvittavat asetukset. Anna tarvittaessa salasana. Oletussalasana on "sysadm". 6 19

26 Verkkokortin määritykset Internet-selaimella 6 20

27 7. Liite DHCP-palvelimen käyttö Jos laite on määritetty DHCP-palvelimelle ja DHCP-pyyntö epäonnistuu neljä kertaa, BOOTP kaappaa pyynnön. Jos BOOTP-pyyntö epäonnistuu kolme kertaa, käyttöön otetaan oletus-ip-osoite. 21

28 Liite SNMP Laitteessa on SNMP-agentti (Simple Network Management Protocol), joka toimii UDP- ja IPX-protokollilla Ethernet-verkossa. SNMP-agenttia käyttäen saat tietoja laitteesta. Oletusyhteisönimet ovat public ja private. Saat MIB-hallintatietoja käyttämällä näitä yhteisönimiä. Tuetut MIB-standardit MIB-II PrinterMIB HostResourceMIB 7 22

29 Näytön virheilmoitukset Näytön virheilmoitukset Tässä osassa selvitetään tavallisimmat verkkotoimintoihin liittyvät viestit. Näyttöön voi ilmestyä myös viesti, jota ei ole selitetty tässä. Toimi näytön ohjeiden mukaan. Viestit ilman koodinumeroa Viite Ennen kuin katkaiset laitteesta virran, katso Kopiokoneen käyttöohje. Viesti Syyt Ratkaisut hei yhteyttä verkkkoon Tarkista IP-osoite Verkkoon ei saa yhteyttä. Tarkista laitteen IP-osoite. hei yhteyttä verkkkoon Ota yhteys pääkäyttäjään. Verkkoon ei saa yhteyttä. Tarkista verkko. Jos viesti ilmestyy uudelleen, ota yhteyttä pääkäyttäjään. Ethernet-kortin virhe Verkkokorttivirhe (Ethernet). Katkaise laitteesta virta ja kytke se uudelleen. Jos viesti ilmestyy uudelleen, ota yhteyttä jälleenmyyjään tai huoltoon. hpalvelinyhteys katkesi Ota yhteys pääkäyttäjään. Ei kommunikoi palvelimen kanssa. Tarkista palvelin. Jos viesti ilmestyy uudelleen, ota yhteyttä pääkäyttäjään. 7 23

30 Liite Viestit, joissa on koodinumero Näytössä näkyy jokin seuraavista viesteistä. Viesti Syyt Ratkaisut Koodinumerot Yhteyttä ei voi muodostaadhcppalvelimeen DHCP-palvelinta ei löydy. Tarkista, että DHCP-palvelin on käytössä verkossa. 101 Sama IP-osoite on joolemassa Määritetty IP-osoite menee päällekkäin toisen IP-osoitteen kanssa. Laitteelle määritetty IP-osoite menee päällekkäin toisen käytössä olevan IP-osoitteen kanssa. Tarkista kohdassa <MAC-osoite> määritetty laitteen osoite. 102 Tarkista verkkoasetukset. Tällaista IP-osoitetta tai yhdyskäytävän osoitetta ei saa käyttää. Muuta IP-osoite, aliverkon peite tai yhdyskäytävän osoite Sama IP-osoite on useassaliitännässä Ei voi määrittää samanaliverkon alueella IP-osoitteet menevät päällekkäin useiden liitäntöjen kesken. Samanaikaisesti käytettyjen liitäntöjen IP-osoitteet menevät päällekkäin. Aliverkon peitteet menevät päällekkäin useiden liitäntöjen kesken. Samanaikaisesti käytettävien liitäntöjen aliverkkojen peitteet menevät päällekkäin. Määritetyn liitännän IP-osoite menee päällekkäin toisen liitännän IP-osoitteen kanssa. Määritä IP-osoitteet siten, että ne eivät mene päällekkäin. Määritetyn liitännän aliverkon peitteen osoitealue menee päällekkäin toisen liitännän aliverkon peitteen osoitealueen kanssa Määritä aliverkon peitteet niin, etteivät osoitteet mene päällekkäin. Koodinumerot Ongelman aiheuttanut liitäntä tulee näkyviin. 1XX: Ethernet 0XX: Liitäntäriippumaton 24

31 Tekniset tiedot Tekniset tiedot Liitäntä 100BASE-TX, 10BASE-T Protokolla Tulostin TCP/IP LPR IPP Verkkoskanneri TCP/IP Hallintatoiminto TCP/IP SNMP HTTP DHCP SNMP MIB-II, PrinterMIB, HostResourceMIB 7 25

32 HAKEMISTO D E I DHCP, 21 Ethernet Speed, 9 Internet-selain, 17 IP-osoite, 9 K L M Käytettävissä oleva protokolla, 9 Liitännät, 9 MIB, 22 Määritykset Internet-selain, 17 S T Y SNMP, 22 Tekniset tiedot, 25 Yhdyskäytävän osoite, 9 26 FI FIN B A
