1 Lukemalla "Kopiokoneen käyttöohjeen" turvatiedot varmistat, että osaat käyttää laitetta oikein ja turvallisesti. Verkko-opas

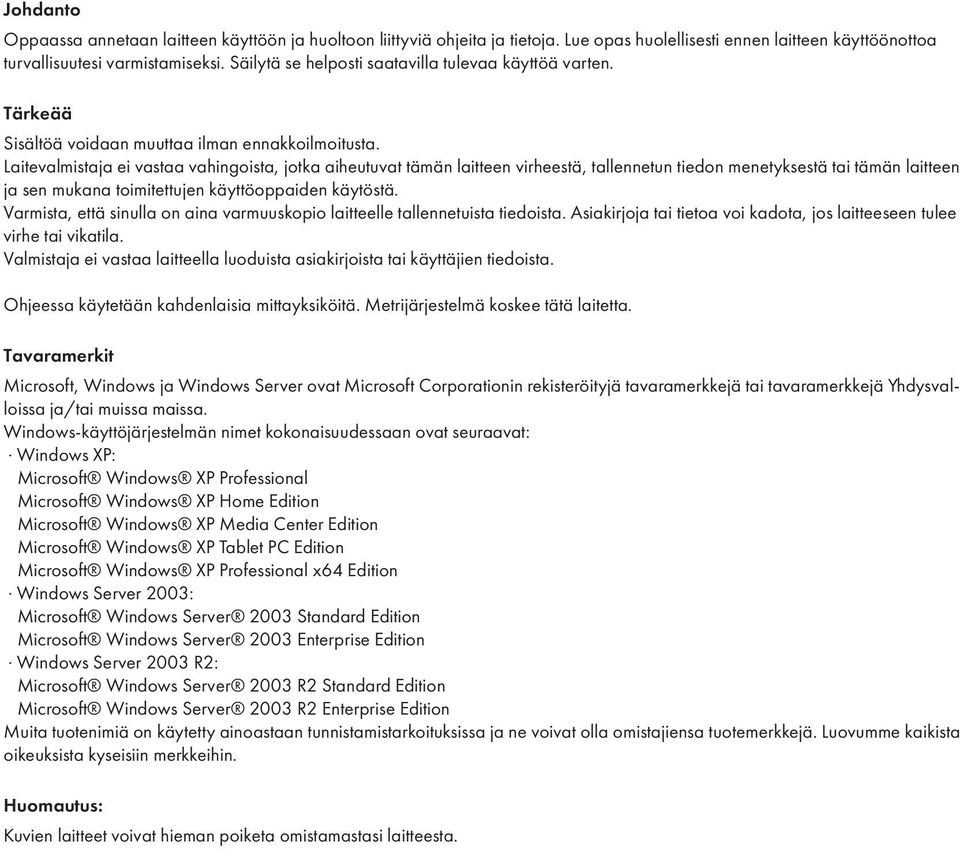

2 Johdanto Oppaassa annetaan laitteen käyttöön ja huoltoon liittyviä ohjeita ja tietoja. Lue opas huolellisesti ennen laitteen käyttöönottoa turvallisuutesi varmistamiseksi. Säilytä se helposti saatavilla tulevaa käyttöä varten. Tärkeää Sisältöä voidaan muuttaa ilman ennakkoilmoitusta. Laitevalmistaja ei vastaa vahingoista, jotka aiheutuvat tämän laitteen virheestä, tallennetun tiedon menetyksestä tai tämän laitteen ja sen mukana toimitettujen käyttöoppaiden käytöstä. Varmista, että sinulla on aina varmuuskopio laitteelle tallennetuista tiedoista. Asiakirjoja tai tietoa voi kadota, jos laitteeseen tulee virhe tai vikatila. Valmistaja ei vastaa laitteella luoduista asiakirjoista tai käyttäjien tiedoista. Ohjeessa käytetään kahdenlaisia mittayksiköitä. Metrijärjestelmä koskee tätä laitetta. Tavaramerkit Microsoft, Windows ja Windows Server ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Windows-käyttöjärjestelmän nimet kokonaisuudessaan ovat seuraavat:. Windows XP: Microsoft Windows XP Professional Microsoft Windows XP Home Edition Microsoft Windows XP Media Center Edition Microsoft Windows XP Tablet PC Edition Microsoft Windows XP Professional x64 Edition. Windows Server 2003: Microsoft Windows Server 2003 Standard Edition Microsoft Windows Server 2003 Enterprise Edition. Windows Server 2003 R2: Microsoft Windows Server 2003 R2 Standard Edition Microsoft Windows Server 2003 R2 Enterprise Edition Muita tuotenimiä on käytetty ainoastaan tunnistamistarkoituksissa ja ne voivat olla omistajiensa tuotemerkkejä. Luovumme kaikista oikeuksista kyseisiin merkkeihin. Huomautus: Kuvien laitteet voivat hieman poiketa omistamastasi laitteesta.

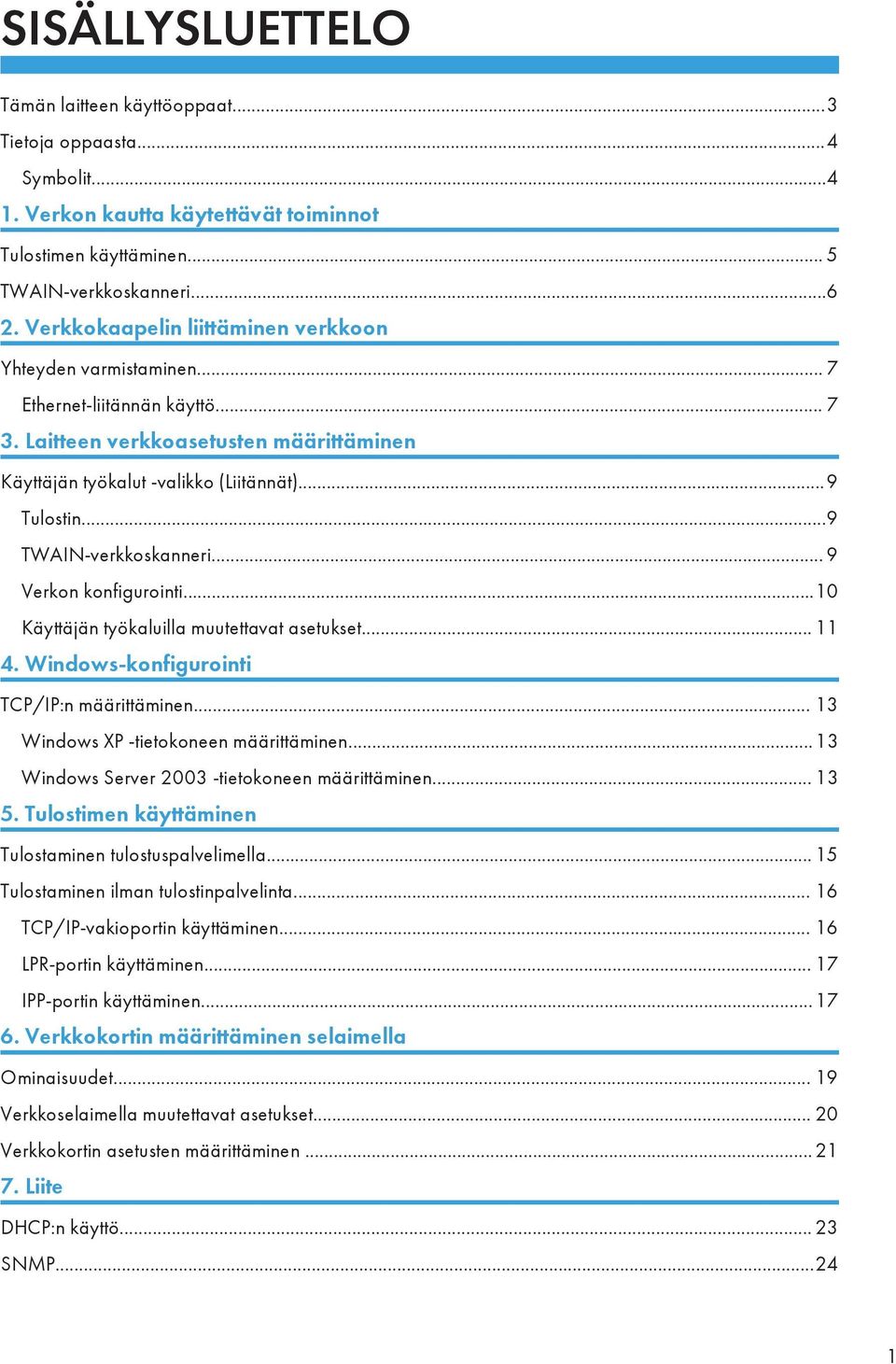

3 SISÄLLYSLUETTELO Tämän laitteen käyttöoppaat...3 Tietoja oppaasta...4 Symbolit Verkon kautta käytettävät toiminnot Tulostimen käyttäminen... 5 TWAIN-verkkoskanneri Verkkokaapelin liittäminen verkkoon Yhteyden varmistaminen... 7 Ethernet-liitännän käyttö Laitteen verkkoasetusten määrittäminen Käyttäjän työkalut -valikko (Liitännät)...9 Tulostin...9 TWAIN-verkkoskanneri... 9 Verkon konfigurointi...10 Käyttäjän työkaluilla muutettavat asetukset Windows-konfigurointi TCP/IP:n määrittäminen Windows XP -tietokoneen määrittäminen...13 Windows Server tietokoneen määrittäminen Tulostimen käyttäminen Tulostaminen tulostuspalvelimella Tulostaminen ilman tulostinpalvelinta TCP/IP-vakioportin käyttäminen LPR-portin käyttäminen IPP-portin käyttäminen Verkkokortin määrittäminen selaimella Ominaisuudet Verkkoselaimella muutettavat asetukset Verkkokortin asetusten määrittäminen Liite DHCP:n käyttö SNMP

4 Virheilmoitukset näytöllä...25 Ilmoitukset ilman virhekoodia...25 Ilmoitukset, joissa on virhekoodi Tekniset tiedot HAKEMISTO

5 Tämän laitteen käyttöoppaat Seuraavissa käyttöoppaissa kuvataan laitteen käyttötavat. Tiettyä toimintoa koskevia tietoja löytyy käyttöoppaan asianomaisesta osasta. Laitteen mukana toimitetut oppaat ovat laitetyyppikohtaisia. PDF-oppaiden lukemiseen tarvitaan Adobe Acrobat Reader /Adobe Reader. Yleiset asetukset Laitteen yleiskatsaus, järjestelmäasetukset (paperikasetit, pääkäyttäjän työkalut ym.) ja vianmääritys. Verkko-opas (tämä opas) Laitteen ja tietokoneiden asetukset verkkoympäristössä. Kopiokoneen käyttöohje Kopiointitoiminnon käyttäminen ja vianmääritys. Tulostimen ja skannerin käyttöohje Tulostin- ja skanneritoimintojen käyttäminen, järjestelmäasetukset ja vianmääritys. 3

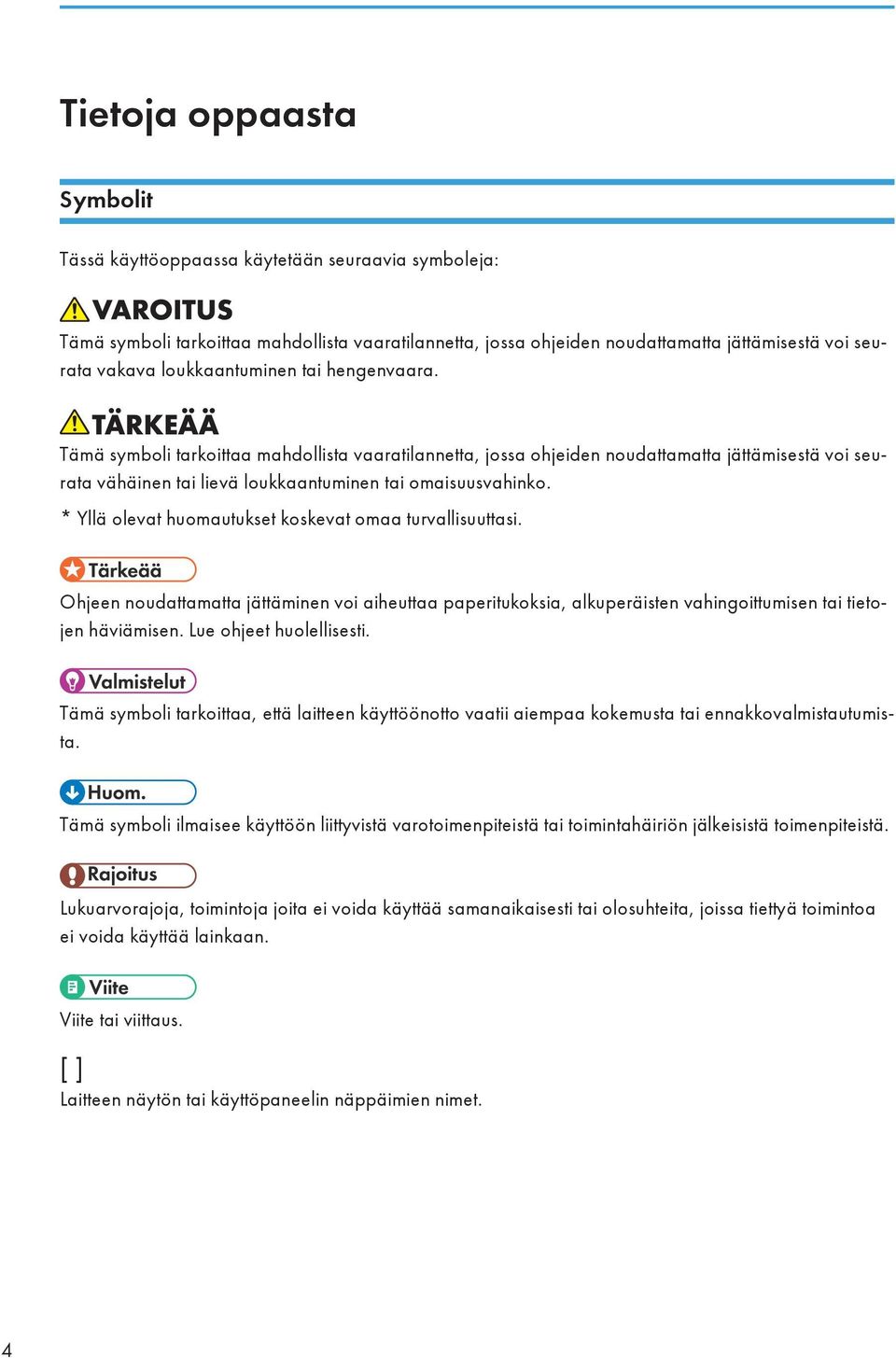

6 Tietoja oppaasta Symbolit Tässä käyttöoppaassa käytetään seuraavia symboleja: Tämä symboli tarkoittaa mahdollista vaaratilannetta, jossa ohjeiden noudattamatta jättämisestä voi seurata vakava loukkaantuminen tai hengenvaara. Tämä symboli tarkoittaa mahdollista vaaratilannetta, jossa ohjeiden noudattamatta jättämisestä voi seurata vähäinen tai lievä loukkaantuminen tai omaisuusvahinko. * Yllä olevat huomautukset koskevat omaa turvallisuuttasi. Ohjeen noudattamatta jättäminen voi aiheuttaa paperitukoksia, alkuperäisten vahingoittumisen tai tietojen häviämisen. Lue ohjeet huolellisesti. Tämä symboli tarkoittaa, että laitteen käyttöönotto vaatii aiempaa kokemusta tai ennakkovalmistautumista. Tämä symboli ilmaisee käyttöön liittyvistä varotoimenpiteistä tai toimintahäiriön jälkeisistä toimenpiteistä. Lukuarvorajoja, toimintoja joita ei voida käyttää samanaikaisesti tai olosuhteita, joissa tiettyä toimintoa ei voida käyttää lainkaan. Viite tai viittaus. [ ] Laitteen näytön tai käyttöpaneelin näppäimien nimet. 4

7 1. Verkon kautta käytettävät toiminnot Laite tukee tulostin- ja skanneritoimintojen käyttöä verkossa. Tulostimen käyttäminen Laite voidaan liittää verkkoon ja käyttää verkkotulostimena. CUA301 Lisätietoja määritettävistä asetuksista, katso s.9 "Käyttäjän työkalut -valikko (Liitännät)". Lisätietoja tämän toiminnon käytöstä, katso s.15 "Tulostaminen tulostuspalvelimella". 5

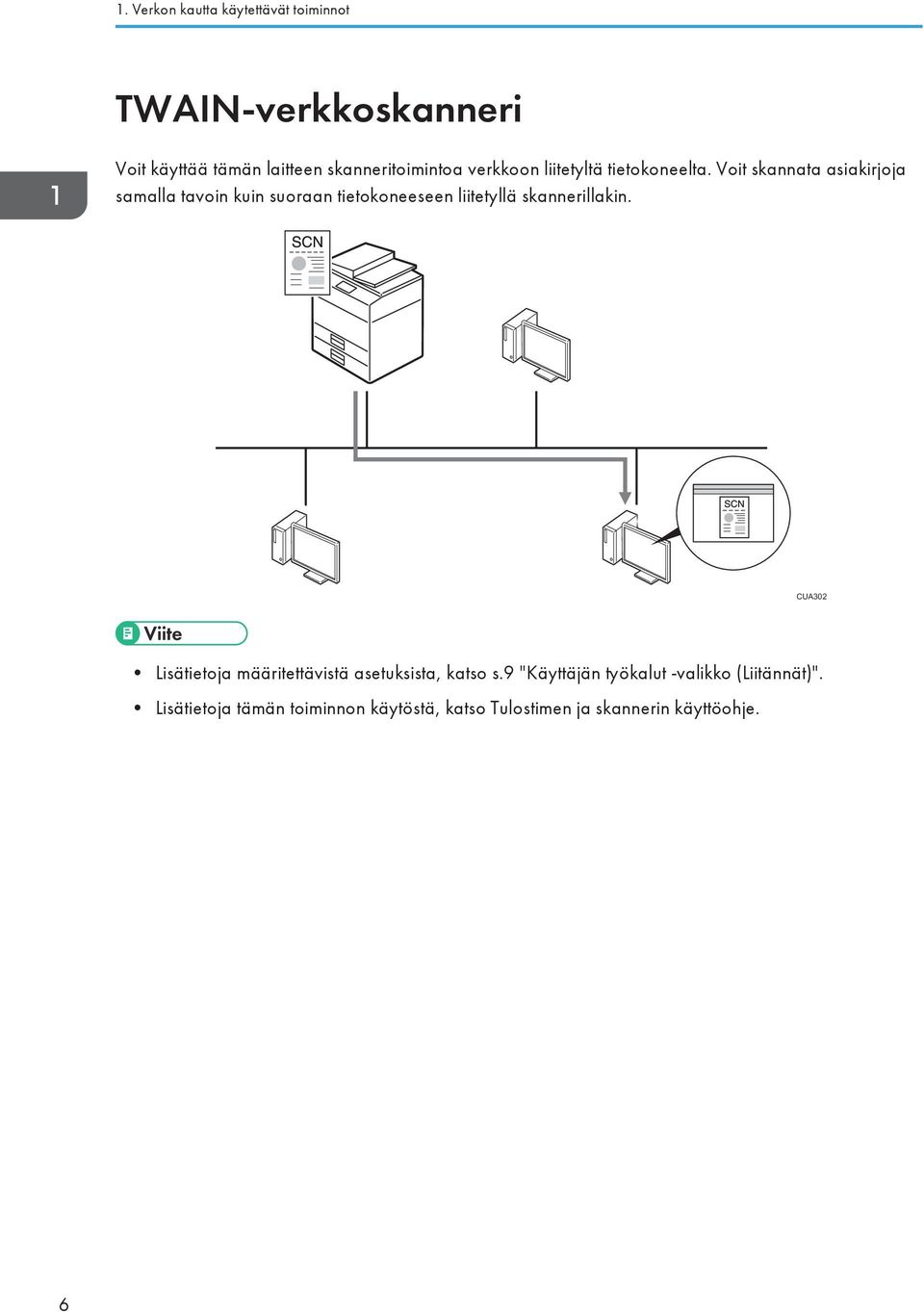

8 1. Verkon kautta käytettävät toiminnot TWAIN-verkkoskanneri Voit käyttää tämän laitteen skanneritoimintoa verkkoon liitetyltä tietokoneelta. Voit skannata asiakirjoja samalla tavoin kuin suoraan tietokoneeseen liitetyllä skannerillakin. CUA302 Lisätietoja määritettävistä asetuksista, katso s.9 "Käyttäjän työkalut -valikko (Liitännät)". Lisätietoja tämän toiminnon käytöstä, katso Tulostimen ja skannerin käyttöohje. 6

9 2. Verkkokaapelin liittäminen verkkoon Yhteyden varmistaminen 1 CUA BASE-T/100BASE-TX-portti Portti verkkokaapelin kytkemiseen. Ethernet-liitännän käyttö Varoitus: RF-häiriöiden torjumiseksi on käytettävä häiriönpoistajalla (ferriitti) varustettua liitäntäkaapelia. Verkkokortti tukee 10BASE-T- tai 100BASE-TX-yhteyksiä. 1. Katkaise virta päävirtakytkimestä. Varmista, että päävirtakytkin on suljettu. Katso Kopiokoneen käyttöohje. 7

10 2. Verkkokaapelin liittäminen verkkoon 2. Liitä laitteen mukana toimitettu häiriönpoistaja Ethernet-kaapelin päähän. CUA Kytke verkkokaapeli 10 BASE-T/100 BASE-TX -porttiin. 4. Käynnistä laite päävirtakytkimestä. CUA CUA Merkkivalo (oranssi) Tietojen siirtämisen tai vastaanottamisen aikana LED-valo palaa oranssina. Kun tietoja ei siirretä tai vastaanoteta, LED-valo ei pala. 2. Merkkivalo (vihreä) Kun 10BASE-T tai 100BASE-TX on käytössä, LED-valo palaa vihreänä. Kun laitteella ei ole verkkoyhteyttä, LED-valo ei pala. 8

11 3. Laitteen verkkoasetusten määrittäminen Käyttäjän työkalut -valikko (Liitännät) Tässä käsitellään verkkoasetuksia, joita voit muuttaa käyttäjän työkaluilla (liitännät). Tee asetukset käyttämiesi toimintojen ja liitännän mukaisesti. Nämä asetukset on joko annettava järjestelmän pääkäyttäjän tehtäviksi tai tehtävä järjestelmän pääkäyttäjän ohjeiden mukaisesti. Lisätietoja asetuksista, katso s.11 "Käyttäjän työkaluilla muutettavat asetukset". Luettelossa näytetyt tiedot Määritä nämä kohteet toiminnon käyttämiseksi. Varmista, että määrität ne ennen kuin yrität käyttää kyseistä toimintoa. Nämä kohteet tulee määrittää pyydettäessä. Tulostin Asetukset Liitännät/Verkko Katso s.11 "Liitännät". IP-osoite Yhdyskäytävä Ethernet-nopeus TWAIN-verkkoskanneri Asetukset Liitännät/Verkko Katso s.11 "Liitännät". IP-osoite Yhdyskäytävä Ethernet-nopeus 9

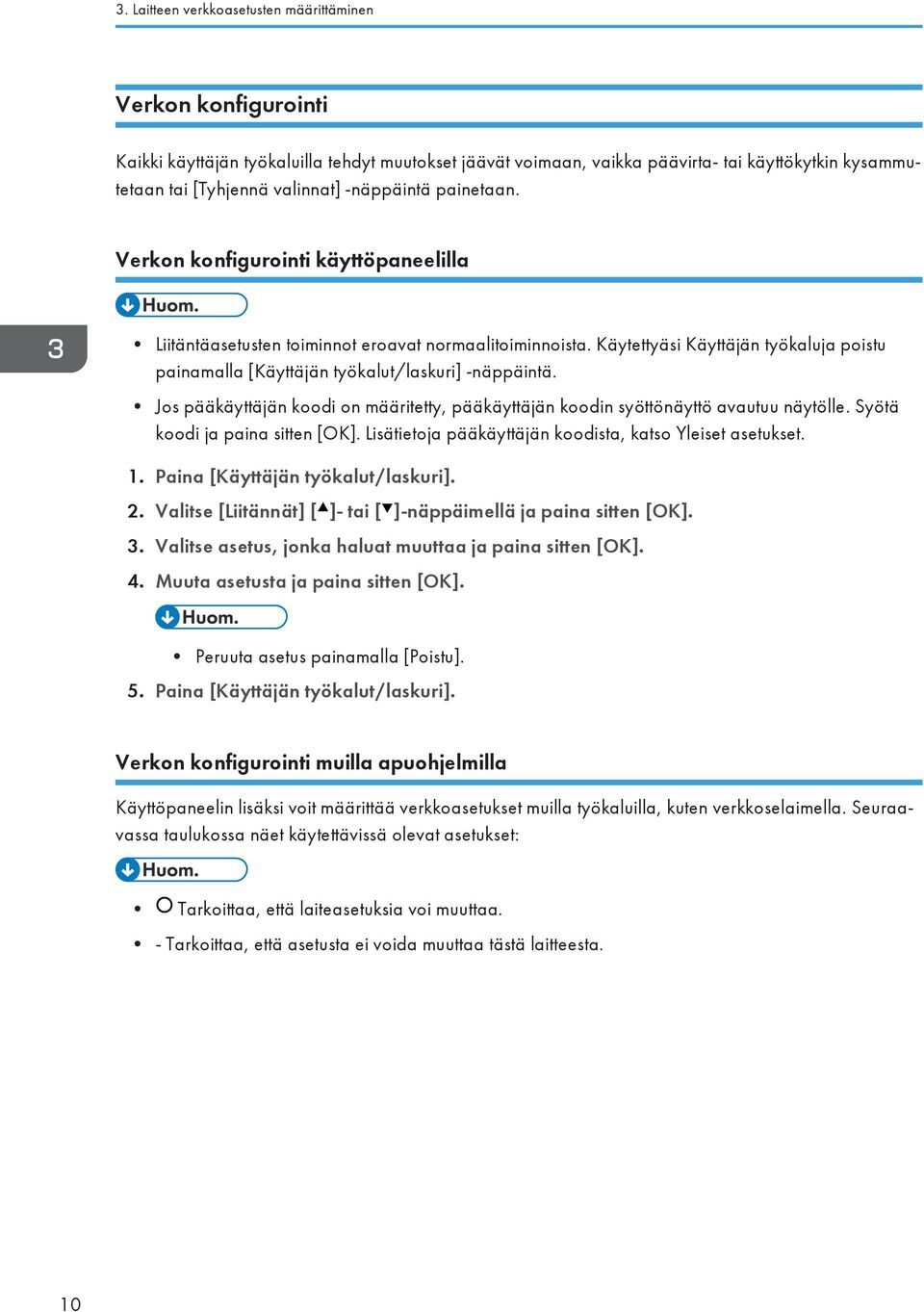

12 3. Laitteen verkkoasetusten määrittäminen Verkon konfigurointi Kaikki käyttäjän työkaluilla tehdyt muutokset jäävät voimaan, vaikka päävirta- tai käyttökytkin kysammutetaan tai [Tyhjennä valinnat] -näppäintä painetaan. Verkon konfigurointi käyttöpaneelilla Liitäntäasetusten toiminnot eroavat normaalitoiminnoista. Käytettyäsi Käyttäjän työkaluja poistu painamalla [Käyttäjän työkalut/laskuri] -näppäintä. Jos pääkäyttäjän koodi on määritetty, pääkäyttäjän koodin syöttönäyttö avautuu näytölle. Syötä koodi ja paina sitten [OK]. Lisätietoja pääkäyttäjän koodista, katso Yleiset asetukset. 1. Paina [Käyttäjän työkalut/laskuri]. 2. Valitse [Liitännät] [ ]- tai [ ]-näppäimellä ja paina sitten [OK]. 3. Valitse asetus, jonka haluat muuttaa ja paina sitten [OK]. 4. Muuta asetusta ja paina sitten [OK]. Peruuta asetus painamalla [Poistu]. 5. Paina [Käyttäjän työkalut/laskuri]. Verkon konfigurointi muilla apuohjelmilla Käyttöpaneelin lisäksi voit määrittää verkkoasetukset muilla työkaluilla, kuten verkkoselaimella. Seuraavassa taulukossa näet käytettävissä olevat asetukset: Tarkoittaa, että laiteasetuksia voi muuttaa. - Tarkoittaa, että asetusta ei voida muuttaa tästä laitteesta. 10

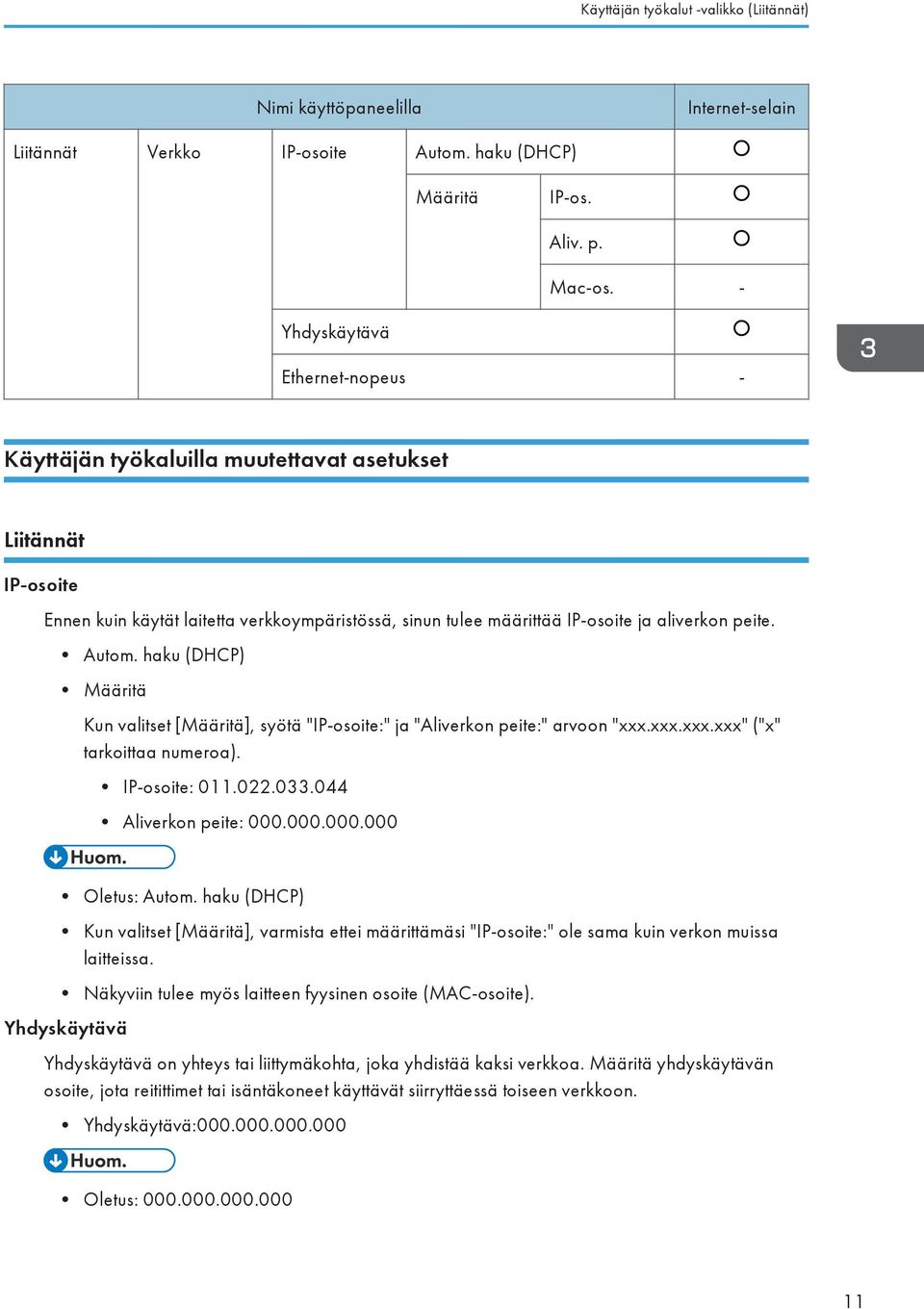

13 Käyttäjän työkalut -valikko (Liitännät) Nimi käyttöpaneelilla Internet-selain Liitännät Verkko IP-osoite Autom. haku (DHCP) Määritä IP-os. Aliv. p. Mac-os. - Yhdyskäytävä Ethernet-nopeus - Käyttäjän työkaluilla muutettavat asetukset Liitännät IP-osoite Ennen kuin käytät laitetta verkkoympäristössä, sinun tulee määrittää IP-osoite ja aliverkon peite. Autom. haku (DHCP) Määritä Kun valitset [Määritä], syötä "IP-osoite:" ja "Aliverkon peite:" arvoon "xxx.xxx.xxx.xxx" ("x" tarkoittaa numeroa). IP-osoite: Aliverkon peite: Oletus: Autom. haku (DHCP) Kun valitset [Määritä], varmista ettei määrittämäsi "IP-osoite:" ole sama kuin verkon muissa laitteissa. Näkyviin tulee myös laitteen fyysinen osoite (MAC-osoite). Yhdyskäytävä Yhdyskäytävä on yhteys tai liittymäkohta, joka yhdistää kaksi verkkoa. Määritä yhdyskäytävän osoite, jota reitittimet tai isäntäkoneet käyttävät siirryttäessä toiseen verkkoon. Yhdyskäytävä: Oletus:

14 3. Laitteen verkkoasetusten määrittäminen Ethernet-nopeus Määritä verkon nopeus. Valitse nopeus, joka vastaa verkkoympäristöä. Yleensä kannattaa valita [Automaattinen valinta]. Automaattinen valinta 100 Mbps kiinteä 10 Mbps kiinteä Oletus: Automaattinen valinta 12

15 4. Windows-konfigurointi TCP/IP:n määrittäminen Tässä kuvataan miten Windows määritetään TCP/IP:lle ja IPP:lle. Windows XP -tietokoneen määrittäminen Määritä Windows XP -tietokone TCP/IP-käyttöön alla olevien ohjeiden mukaisesti. 1. Napsauta [Käynnistä]-valikossa [Käyttöpaneeli] ja sen jälkeen [Verkkoliitännät]. 2. Napsauta [Verkkoliitännät] ja kaksoisnapsauta sitten [Paikallinen alueyhteys]. 3. Napsauta [Ominaisuudet] [Yleiset]-välilehdellä. 4. Varmista, että [Internet-protokolla (TCP/IP)] on valittuna [Yleiset]-välilehden [Tämä yhteys käyttää seuraavia kohteita] -laatikossa. Valitse TCP/IP, jos sitä ei ole vielä valittu. Jos TCP/IP:tä ei ole asennettu, napsauta [Yleiset]-välilehdestä [Asenna] asentaaksesi sen. Lisätietoja TCP/IP:n asentamisesta, katso Windows XP:n ohje. 5. Napsauta [Ominaisuudet]. 6. Määritä TCP/IP käyttämällä sopivaa IP-osoitetta, aliverkon peitettä ja muita asetuksia. Tarkista verkon pääkäyttäjän kanssa, että asetukset on tehty oikein. Windows Server tietokoneen määrittäminen Määritä Windows Server tietokone TCP/IP-käyttöön alla olevien ohjeiden mukaisesti. 1. Napsauta [Käynnistä]-valikossa [Käyttöpaneeli], [Verkkoliitännät] ja napsauta sen jälkeen [Paikallinen alueyhteys]. 2. Napsauta [Ominaisuudet] [Yleiset]-välilehdellä. 3. Varmista, että [Internet-protokolla (TCP/IP)] on valittuna [Yleiset]-välilehden [Tämä yhteys käyttää seuraavia kohteita] -laatikossa. Valitse TCP/IP, jos sitä ei ole vielä valittu. Jos TCP/IP:tä ei ole asennettu, napsauta [Yleiset]-välilehdestä [Asenna] asentaaksesi sen. Lisätietoja TCP/IP:n asentamisesta, katso Windows Server 2003 ohje. 13

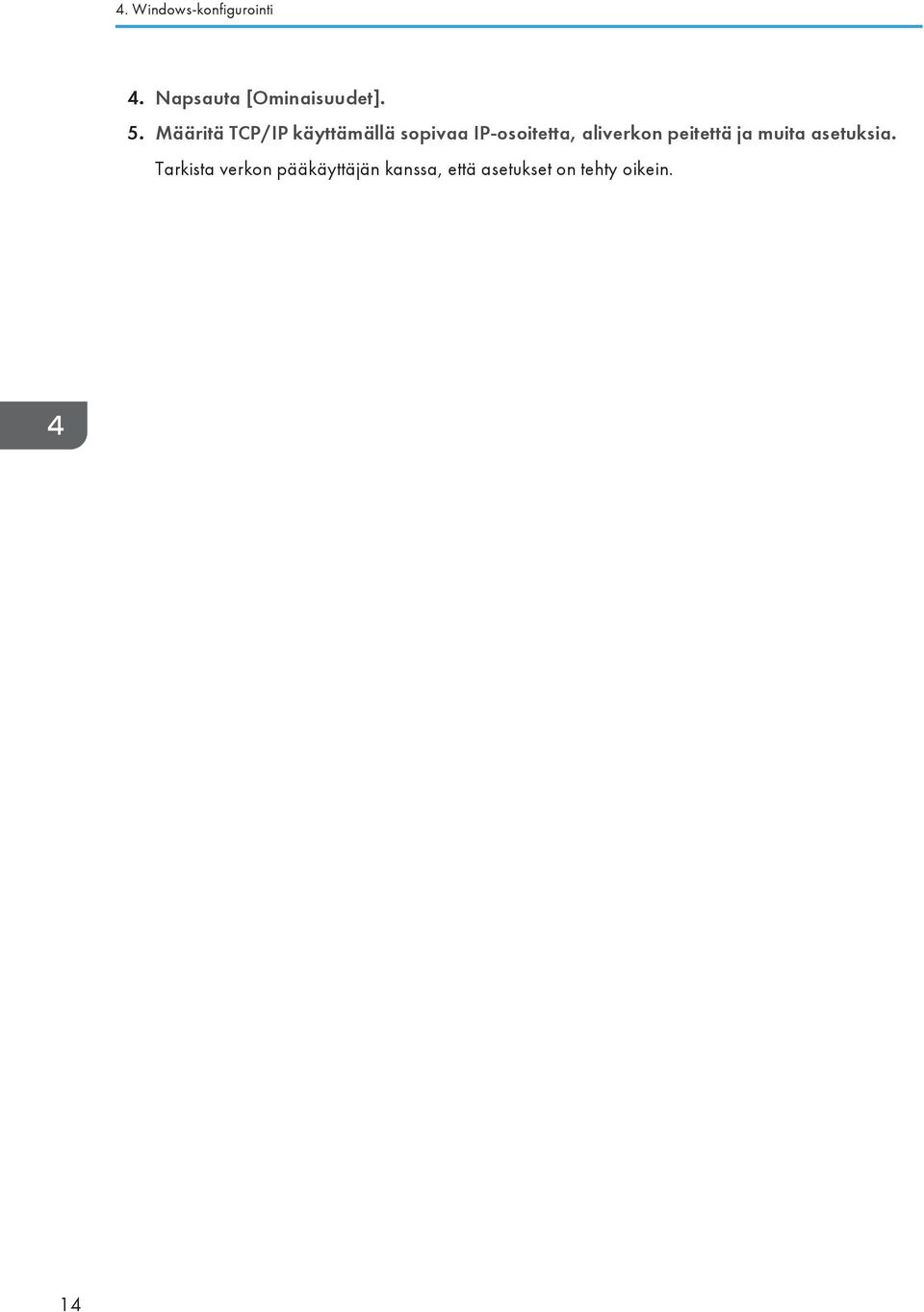

16 4. Windows-konfigurointi 4. Napsauta [Ominaisuudet]. 5. Määritä TCP/IP käyttämällä sopivaa IP-osoitetta, aliverkon peitettä ja muita asetuksia. Tarkista verkon pääkäyttäjän kanssa, että asetukset on tehty oikein. 14

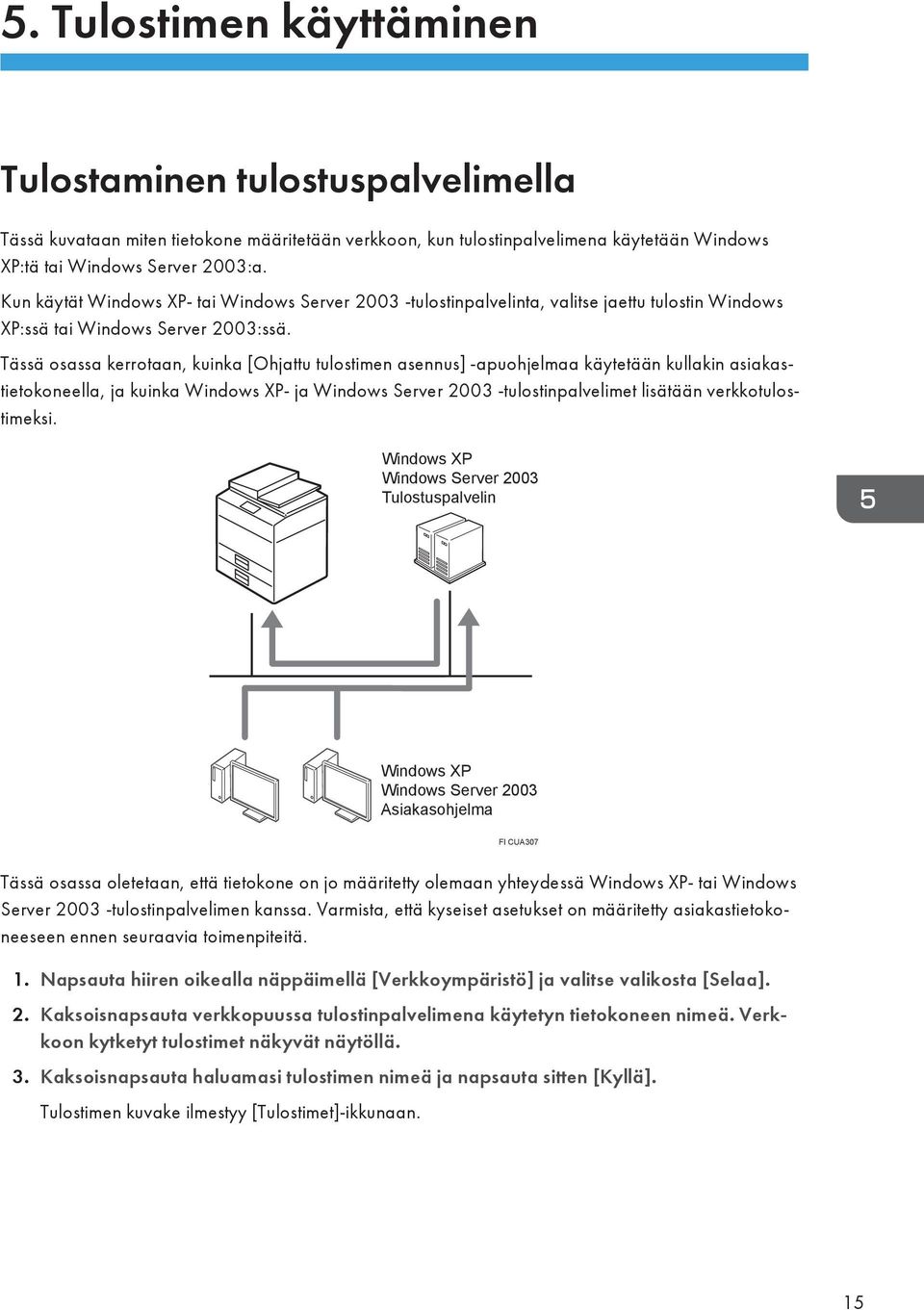

17 5. Tulostimen käyttäminen Tulostaminen tulostuspalvelimella Tässä kuvataan miten tietokone määritetään verkkoon, kun tulostinpalvelimena käytetään Windows XP:tä tai Windows Server 2003:a. Kun käytät Windows XP- tai Windows Server tulostinpalvelinta, valitse jaettu tulostin Windows XP:ssä tai Windows Server 2003:ssä. Tässä osassa kerrotaan, kuinka [Ohjattu tulostimen asennus] -apuohjelmaa käytetään kullakin asiakastietokoneella, ja kuinka Windows XP- ja Windows Server tulostinpalvelimet lisätään verkkotulostimeksi. Windows XP Windows Server 2003 Tulostuspalvelin Windows XP Windows Server 2003 Asiakasohjelma FI CUA307 Tässä osassa oletetaan, että tietokone on jo määritetty olemaan yhteydessä Windows XP- tai Windows Server tulostinpalvelimen kanssa. Varmista, että kyseiset asetukset on määritetty asiakastietokoneeseen ennen seuraavia toimenpiteitä. 1. Napsauta hiiren oikealla näppäimellä [Verkkoympäristö] ja valitse valikosta [Selaa]. 2. Kaksoisnapsauta verkkopuussa tulostinpalvelimena käytetyn tietokoneen nimeä. Verkkoon kytketyt tulostimet näkyvät näytöllä. 3. Kaksoisnapsauta haluamasi tulostimen nimeä ja napsauta sitten [Kyllä]. Tulostimen kuvake ilmestyy [Tulostimet]-ikkunaan. 15

18 5. Tulostimen käyttäminen Tulostaminen ilman tulostinpalvelinta Voit käyttää laitetta verkkotulostimena ilman yhteyttä tulostinpalvelimeen. Voit määrittää seuraavat portit: TCP/IP-vakioportti Voit tulostaa TCP/IP:n kautta TCP/IP-vakioportilla. LPR-portti TCP/IP-vakioporttia voidaan käyttää Windows XP:n tai Windows Server 2003:n kanssa. Voit tulostaa TCP/IP:n kautta LPR-portilla. IPP-portti LPR-porttia voi käyttää Windows XP:n tai Windows Server 2003:n kanssa. Voit tulostaa ipp:n tai kautta IPP-portilla. IPP-porttia voi käyttää Windows XP:n tai Windows Server 2003:n kanssa. TCP/IP-vakioportin käyttäminen Tässä kerrotaan miten porttiasetuksia muutetaan Windows XP -käyttöjärjestelmässä kun tulostinohjain on asennettu. 1. Napsauta [Tulostimet ja faksit] -ikkunassa haluamasi tulostimen kuvaketta. Valitse [Tiedosto]-valikosta [Ominaisuudet]. 2. Valitse [Portit]-välilehti ja sieltä [Lisää portti]. 3. Napsauta [TCP/IP-vakioportti] ja sitten [Uusi portti]. 4. Napsauta [Ohjattu tavallisen TCP/IP-tulostinportin lisäystoiminto] -valintaikkunassa [Seuraava >]. 5. Syötä [Tulostimen nimi tai IP-osoite] -ruudussa tulostimen nimi tai IP-osoite ja napsauta sitten [Seuraava >]. 6. Napsauta [Ohjattu tavallisen TCP/IP-tulostinportin lisäystoiminto] -valintaikkunassa [Valmis]. 7. Napsauta [Tulostinportit] -valintaikkunassa [Sulje]. 8. Valitse valitun tulostimen sijainti ja napsauta [Sulje]. 16

19 Tulostaminen ilman tulostinpalvelinta LPR-portin käyttäminen Tässä kerrotaan miten porttiasetuksia muutetaan Windows XP -käyttöjärjestelmässä kun tulostinohjain on asennettu. 1. Napsauta [Tulostimet ja faksit] -ikkunassa haluamasi tulostimen kuvaketta. Valitse [Tiedosto]-valikosta [Ominaisuudet]. 2. Valitse [Portit]-välilehti ja sieltä [Lisää portti]. 3. Napsauta [LPR-portti] ja napsauta sitten [Uusi portti]. 4. Syötä [Lpd-palvelimen nimi tai osoite] -ruutuun tulostimen IP-osoite. 5. Syötä [Palvelimen tulostimen tai tulostusjonon nimi] -ruutuun "lp" ja napsauta [OK]. 6. Napsauta [OK]. 7. Napsauta [Tulostinportit] -valintaikkunassa [Sulje]. 8. Valitse valitun tulostimen sijainti ja napsauta [Sulje]. IPP-portin käyttäminen IPP-porttia voi käyttää Windows XP:n tai Windows Server 2003:n kanssa. Tässä kerrotaan miten porttiasetukset määritetään Windows XP -käyttöjärjestelmässä. 1. Napsauta [Tulostimet ja faksit] -ikkunan [Tiedosto]-valikossa [Lisää tulostin]. Add Printer Wizard käynnistyy. 2. Valitse [Seuraava >]. 3. Valitse [Verkkotulostin tai toiseen tietokoneeseen kytketty tulostin] ja napsauta sitten [Seuraava >]. 4. Valitse [Yhdistä Internetissä tai paikallisessa verkossa olevaan tulostimeen:] ja syötä sitten " tulostimen IP-osoite/ipp/port1" tai "ipp://tulostimen IP-osoite/ipp/port1" [URL:]-ruutuun. (Esimerkki: IP-osoite: ) ipp:// /ipp/port1 5. Valitse [Seuraava >]. 6. Napsauta [Levy] ja napsauta sitten [Selaa]. 7. Valitse tulostinohjain. Ohjaimet ovat laitteen mukana toimitetun cd-levyn seuraavissa kansiossa. Tulostinohjain 32-bittiselle Windowsille 17

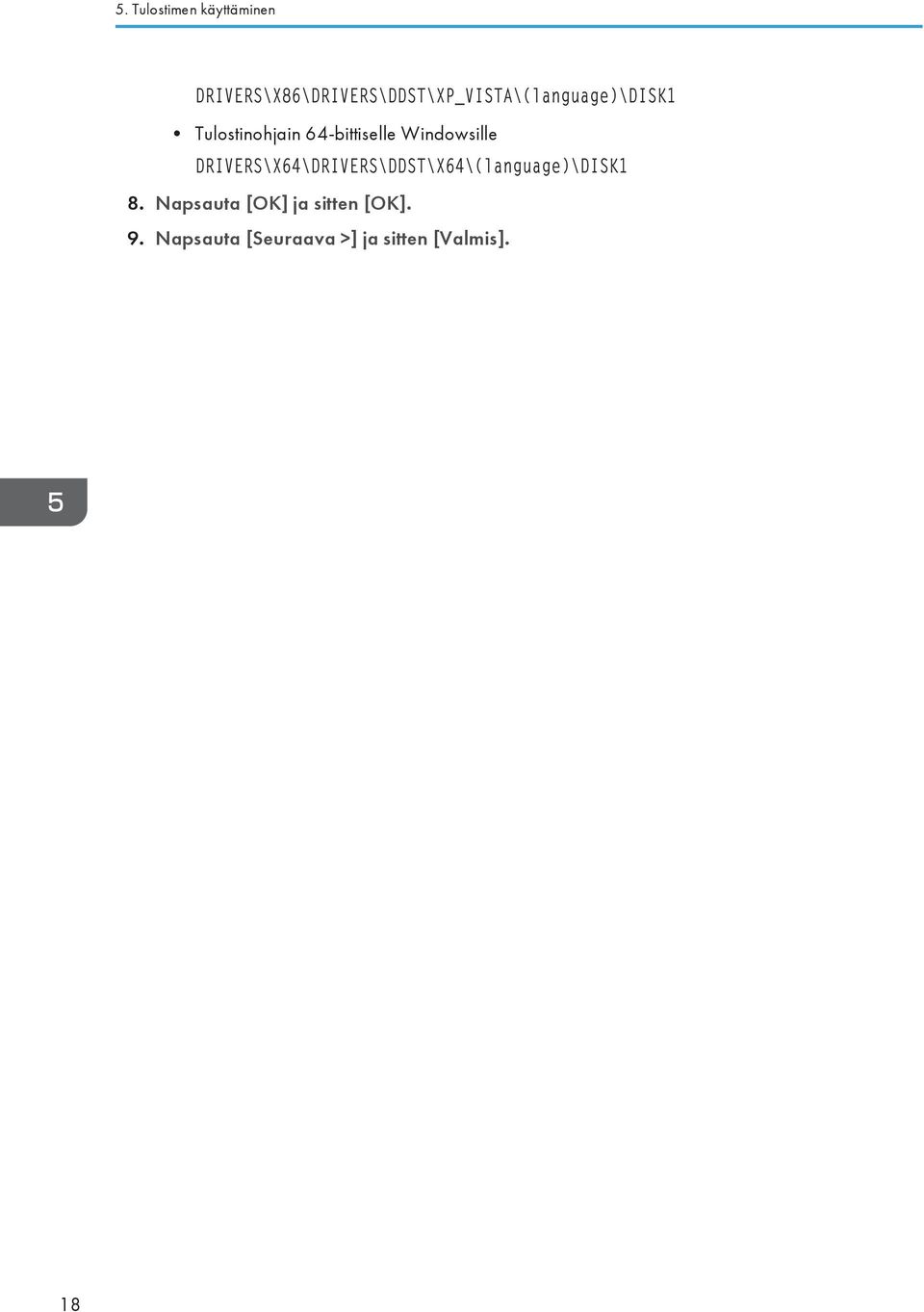

20 5. Tulostimen käyttäminen DRIVERS\X86\DRIVERS\DDST\XP_VISTA\(language)\DISK1 Tulostinohjain 64-bittiselle Windowsille DRIVERS\X64\DRIVERS\DDST\X64\(language)\DISK1 8. Napsauta [OK] ja sitten [OK]. 9. Napsauta [Seuraava >] ja sitten [Valmis]. 18

21 6. Verkkokortin määrittäminen selaimella Ominaisuudet Voit tarkistaa laitteen tilan ja muuttaa sen asetuksia verkkoselaimella. Mitä sillä voi tehdä? Voit tarkistaa etänä laitteen tilan tai määrittää sen asetuksia verkossa selaimen kautta. Seuraavat toiminnot ovat saatavilla selaimen kautta: Laitteen tilan/asetusten näyttäminen Verkkoasetusten palauttaminen Laitteen asetusten määrittäminen Laitteen määritykset Tämä vaatii TCP/IP:n asentamisen. Kun laite on määritetty käyttämään TCP/IP:tä, sen asetuksia on mahdollista määrittää verkkoselaimella. Selain Lisätietoja laitteen määrittämisestä TCP/IP-käyttöä varten, katso s.9 "Käyttäjän työkalut -valikko (Liitännät)". Jos käytät välityspalvelinta, muuta selaimen asetuksia. Pyydä verkon pääkäyttäjältäsi lisätietoja asetuksista. Laitetietoja ei voi päivittää automaattisesti. Napsauta verkkoselaimessa [Lataa uudelleen] tai [Päivitä]. Osoitteen määrittäminen Syötä [Osoite]-ruutuun osoite (esimerkiksi jossa X tarkoittaa IP-osoitteen numeroita). Jos laitteen isäntänimi on rekisteröity DNS- tai WINS-palvelimelle, voit syöttää sen. 19

22 6. Verkkokortin määrittäminen selaimella Verkkoselaimella muutettavat asetukset Järjestelmä Palauta Palauta laitteen asetukset. Oletusasetukset Palauta laitteen asetukset oletusasetuksiksi. Yksikön tila Näyttää laitteen verkkoasetukset. Verkko-osoite Näyttää laitteen sarjanumeron ja Ethernet-osoitteen (MAC-osoite). Salasanan vaihto Vaihtaa salasanan. Protokollat TCP/IP-asetukset Määrittää laitteen TCP/IP-asetukset. IPP-asetukset Määrittää laitteen IPP-asetukset. Muut Tulostimen tila Näyttää laitteen tulostimen tilan. 20

23 Verkkokortin asetusten määrittäminen Verkkokortin asetusten määrittäminen 1. Käynnistä verkkoselain. 2. Syötä [Osoite]-ruutuun laitteen IP-osoite (esimerkiksi jossa X tarkoittaa IP-osoitteen numeroita). Valitsemasi laitteen tila näkyy verkkoselaimessa. 3. Valitse kohde valikkoalueella ja tee sitten tarvittavat asetukset. Anna salasana tarvittaessa. Oletussalasana on "sysadm". 21

24 22 6. Verkkokortin määrittäminen selaimella

25 7. Liite DHCP:n käyttö Jos laite on määritetty DHCP:lle ja DHCP-pyyntö epäonnistuu neljä kertaa, BOOTP ottaa pyynnön. Jos BOOTP-pyyntö epäonnistuu kolme kertaa, käytetään oletus-ip-osoitetta. 23

26 7. Liite SNMP Laitteessa on SNMP (Simple Network Management Protocol)-toiminto, joka toimii UDP:llä ja IPX:llä Ethernet-liitännän kautta. SNMP-hallinnalla saadaan tietoja laitteesta. Oletusyhteisönimet ovat "public" ja "private". Saat MIB-tiedot näillä yhteisönimillä. Tuetut MIB:t MIB-II PrinterMIB HostResourceMIB 24

27 Virheilmoitukset näytöllä Virheilmoitukset näytöllä Tässä kuvataan näytössä näkyvät yleisimmät verkkoon liittyvät ilmoitukset. Jos näytölle tulee ilmoitus, jota ei käsitellä tässä, noudata ilmoituksessa annettuja ohjeita. Ilmoitukset ilman virhekoodia Ennen kuin katkaiset päävirran, katso Kopiokoneen käyttöohje. Ilmoitus Syyt Ratkaisut " Ei yhteyttä verkkoon" "Tarkista IP-osoite. " " Ei yhteyttä verkkoon" "Ota yhteys pääkäyttäjään. " Ei yhteyttä verkkoon. Ei yhteyttä verkkoon. Tarkista laitteen IP-osoite. Tarkista verkko. Jos tämä ilmoitus näkyy vieläkin, ota yhteys pääkäyttäjään. "Ethernet-kortin virhe" Verkkokorttivirhe (Ethernet). Sammuta laite päävirtakytkimestä ja käynnistä uudelleen. Jos ilmoitus näkyy vieläkin, ota yhteyttä myynti- tai huoltoedustajaan. " Palvelinyhteys katkesi" "Ota yhteys pääkäyttäjään. " Palvelinyhteys ei toimi. Tarkista palvelin. Jos tämä ilmoitus näkyy vieläkin, ota yhteys pääkäyttäjään. Ilmoitukset, joissa on virhekoodi Virheestä kertova ilmoitus näkyy näytössä alla kuvatulla tavalla. Ilmoitus Syyt Ratkaisut Virhekoodi "Yhteyttä ei voi muodostaa DHCP-palvelimeen" DHCP-palvelinta ei löydy. Tarkista, että DHCP-palvelin toimii verkossa

28 7. Liite Ilmoitus Syyt Ratkaisut Virhekoodi "Sama IP-osoite on jo olemassa" Määritetty IP-osoite on päällekkäin toisen IP-osoitteen kanssa. Laitteelle määritetty IP-osoite on päällekkäinen toisen käytössä olevan IP-osoitteen kanssa. Tarkista <MACosoite>-kohdassa ilmoitettu laitteen osoite. 102 "Tarkista verkkoasetukset" Luvaton arvo on määritelty IP-osoitteeksi tai yhdyskäytäväosoitteeksi. Muuta IP-osoite, aliverkon peite tai yhdyskäytäväosoite oikeaan arvoon. 103 "Sama IP-osoite on useassa liitännässä" IP-osoitteet ovat yhteneväiset useiden liitäntien välillä. Samanaikaisesti toimivien liitäntien IP-osoitteet ovat samat. Määritetyn liitännän IPosoite on sama toisen liitännän IP-osoitteen kanssa. Määritä IP-osoite niin, ettei se ole sama. 004 "Ei voi määrittää saman aliverkon alueella" Aliverkon peite on sama usean liitännän kanssa. Samanaikaisesti toimivien liitäntien aliverkon peitteet ovat samat. Määritetyn liitännän aliverkon peite on sama toisen liitännän aliverkon peitteen kanssa. Määritä aliverkon peite niin, ettei se enää ole sama. 005 Virhekoodit Ongelmaliitäntä näkyy näytössä. 1XX: Ethernet 0XX: Liitännästä riippumaton 26

29 Tekniset tiedot Tekniset tiedot Liitännät Protokolla SNMP 100BASE-TX, 10BASE-T Tulostin TCP/IP LPR IPP Verkkoskanneri TCP/IP Hallintatoiminto TCP/IP SNMP HTTP DHCP MIB-II, PrinterMIB, HostResourceMIB 27

30 28 7. Liite

31 HAKEMISTO 10BASE-T/100BASE-TX-portti...7 D DHCP...23 E Ethernet-liitäntä... 7 Ethernet-nopeus...12 I IP-osoite...11 L liitännät IP-osoite Liitännät ethernet-nopeus yhdyskäytävä...11 Liitäntäasetukset... 9 M MIB määritys Verkkoselain...19 S SNMP...24 T TCP/IP...13 Tekniset tiedot Tulostaminen ilman tulostinpalvelinta tulostuspalvelimella...15 TWAIN-verkkoskanneri... 6 V Verkkoselain...19, 20, 21 Verkkotulostin...5 Virheilmoitus...25 ilman virhekoodia virhekoodilla...25 Y Yhdyskäytävä
