Nopean asennuksen ohje

Transkriptio

1 Tulostuspalvelin Nopean asennuksen ohje

2

3 Nopean asennuksen ohje 1.1 Hardwaren asennusmenettely 1. Liitä tulostuspalvelin tulostimeen, jota haluat käyttää verkossa. 2. Liitä tulostuspalvelin verkkoon liittämällä verkkokaapeli tulostuspalvelimen UTP porttiin. 3. Liitä verkkomuuntaja tulostuspalvelimeen. Kytkettäessä virta päälle suorittaa tulostuspalvelin Power-On-Self- Testin (POST). POST-testin aikana tilan merkkivalo vilkkuu. Kun tilan merkkivalo ei pala, on tulostuspalvelin käyttövalmis. Huomautus: Käytä vain tulostuspalvelimen mukana tulevaa verkkomuuntajaa, ÄLÄ KÄYTÄ minkäänlaista muuta muuntajaa. 1.2 Ylläpitäjän asennus ja asetukset Ylläpitäjän asennusohjelma suorittaa asennusvelhon avulla seuraavat toimenpiteet: Kaikkien tietokoneen tarvitsemien ohjelmien ja ohjaimien asennus (ml. asiakasohjelmat). Muuta tietokoneen IP-osoite seuraavaksi: xx (xx on numero ), Netmask/Verkon peite = (Start -> Control panel/ohjauspaneelit -> Network connections/verkkoyhteydet -> Näpäytä oikealla painikkeella LAN-yhteydet/LAN connections -> Valitse TCP/IP -> Näpäytä Properties/Ominaisuudet). Suorita tulostuspalvelimen/print Server ping (Start -> Run -> kirjoita "cmd" -> kirjoita "ping "), jos kaikki on OK, jatka tulostuspalvelimen web-konfigurointia 1

4 tulostuspalvelimen IP:n muuttamiseksi vaatimuksiesi mukaan. Muuta tietokoneen IP alkuperäiseksi. Suorita tulostuspalvelimen/print Server ping sille valitsemallasi uudella IP:llä, jos kaikki on OK, siirry eteenpäin. Asennuksen jälkeen suorita Add Pointer/Lisää tulostin (Kohta 1.4) ja valitse verkkopalvelimen Network Port luettelosta Available Ports/Käytettävissä olevat portit. Sen jälkeen voit kokeilla tulostustoimintoja ylläpitäjän tietokoneesta. Ylläpitäjän asennus voidaan suorittaa käyttöjärjestelmissä Windows 95/98SE/Me/NT/2000/XP/2003/Vista samalla käyttöliittymällä. Varmista ennen asennusta, että tietokoneeseen on asennettu verkkoprotokolla (TCP/IP, IPX ja/tai NetBEUI). Asennuksen aloittamiseksi suorita seuraavassa esitetyt toimenpiteet. 1. Laita tulostuspalvelimen mukana tuleva CD CD-ROM yksikköön. Ohjelman Autorun.exe pitäisi käynnistyä automaattisesti. Ellei niin tapahdu, käynnistä Autorun.exe käsin CD-ROM yksikön juurihakemistosta. 2

5 2. Installation Manager/Asennuksen hallinta näkyy näytössä seuraavan kuvan mukaisesti. Näpäytä Administrator.Installation/Ylläpitäjän.asennus. 3. Näyttöön tulee ikkuna Print Server Utilities. Näpäytä Next. 3

6 4. Näpäyttämällä Next tapahtuu apuohjelmien asennus esivalittuun kansioon tai näpäyttämällä Change voit määrätä kansion, jonne haluat asentaa apuohjelmat. 5. Valitse komponentit, jotka haluat asentaa. On suositeltavaa asentaa kaikki mukana tulevat komponentit. Jatkoa varten näpäytä Next/Seuraava. 4

7 6. Järjestelmä alkaa automaattisesti asentaa apuohjelmia. 7. Asennusvaihe on nyt lopussa, seuraava vaihe on tulostuspalvelimen konfigurointi. Valinnalla Choose Print Server tulevat näyttöön kaikki verkossa olevat tulostuspalvelimet. Valitse tulostuspalvelin, jonka haluat konfiguroida ja näpäytä Next. 5

8 HUOMAUTUS 1: Konfiguroitaessa tulostuspalvelin ensimmäisen kerran, on Print Server Name/Tulostuspalvelimen nimi MAC I:n viimeiset 6 numeroa etuliitteellä PS. Tarkista MAC ID tulostuspalvelimen takaosassa. HUOMAUTUS 2: Luettelossa näkyvät vain samalta valmistajalta olevat laitteet. 8. Anna tulostuspalvelimelle muista erottuva nimi ja näpäytä Next. 6

9 9. Anna tulostuspalvelimelle valitsemasi IP-osoite tai näpäytä Next esivalitun IP-osoitteen säilyttämiseksi. 10.Ikkunassa näkyvät konfiguraation valinnat. Tulostuspalvelimen asetukset on näin suoritettu loppuun. Näpäytä Finish ja järjestelmä lisää automaattisesti tulostuspalvelimen verkkoportin tietokoneeseesi. 7

10 11.Ylläpitäjän asennus on täysin valmis. Näpäytä Finish. 1.3 Asiakasasennus ja asetukset Asiakasasennusohjelma suorittaa asennusvelhon avulla seuraavat toimenpiteet: Asiakasohjelmien ja ohjaimien asennus tietokoneeseen. Kaikkien verkkoporttien automaattinen lisääminen tietokoneeseen. Verkkoportin ohjain tukee verkkoprotokollien automaattista havaitsemista. Se valitsee automaattisesti asiakastietokoneen käytettävissä olevan verkkoprotokollan (TCP/IP, IPX tai NetBEUI) tulostuspalvelimen liittämistä varten. 8

11 Koska sekä tulostuspalvelimen, että asiakkaan puoli tukee multiprotokollaa, on asiakkaan puolen konfiguraatioprosessi täysin automaattinen. Suorita asennuksen jälkeen tavallinen menettely Add Printer ja valitse verkkopalvelimen Network Port luettelosta Available Ports. Voit kokeilla tulostusta tietokoneesta tulostuspalvelimeen kuten paikalliseen tulostimeen. Asiakasasennus voidaan suorittaa käyttöjärjestelmissä Windows 95/98SE/Me/NT/2000/XP/2003 samalla käyttöliittymällä. Varmista ennen asennusta, että tietokone on jo liitetty verkkoon ja että vähintään yksi verkkoprotokolla on asennettu. Asennuksen aloittamiseksi suorita seuraavassa esitetyt toimenpiteet. 1. Laita tulostuspalvelimen mukana tuleva CD CD-ROM yksikköön. Ohjelman Autorun.exe pitäisi käynnistyä automaattisesti. Ellei niin tapahdu, käynnistä Autorun.exe käsin CD-ROM yksikön juurihakemistosta. 2. Installation Manager näkyy näytössä seuraavan kuvan mukaisesti. Näpäytä Client Installation. 9

12 3. Näyttöön tulee ikkuna Print Server Utilities. Näpäytä Next. 4. Näpäyttämällä Next tapahtuu apuohjelmien asennus esivalittuun kansioon tai näpäyttämällä Browse voit määrätä kansion, jonne haluat asentaa apuohjelmat. 10

13 5. Järjestelmä alkaa automaattisesti asentaa apuohjelmia. 6. Asennus on nyt loppuun suoritettu ja asiakastietokoneen asetukset voidaan suorittaa. Kaikki verkossa havaitut tulostuspalvelimien verkkoportit lisätään automaattisesti tietokoneeseesi, näpäytä Continue. Jos verkosta ei sillä hetkellä löydy yhtään tulostuspalvelinta, näpäytä Continue asennuksen loppuun suorittamiseksi. Katso ohjeiden kohtaa tulostuspalvelimien verkkoporttien lisäämiseksi käsin. 11

14 7. Asiakasasennus on valmis. Näpäytä Finish. 12

15 1.4 Tulostimen lisääminen Windows järjestelmässä Tulostuspalvelimen Network Port/Verkkoportin tietokoneeseen lisäämisen ylläpitäjän tai asiakkaan asennusohjelmalla jälkeen voit lisätä Windows järjestelmässä tulostimen alempana esitetyn menettelyn mukaisesti. Esitetyt vaiheet Add Printer/Lisää tulostin on kuvattu Windows XP järjestelmässä, vaiheet ovat vastaavia myös muissa käyttöjärjestelmissä. Vaihe 1. Näpäytä Start, valitse Settings/Asetukset ja valitse Printers and Faxes/Tulostimet ja faxit. Vaihe 2. Näpäytä Add a Pointer/Lisää tulostin. Vaihe 3. Näyttöön tulee Add Printer Wizard. Näpäytä Next. 13

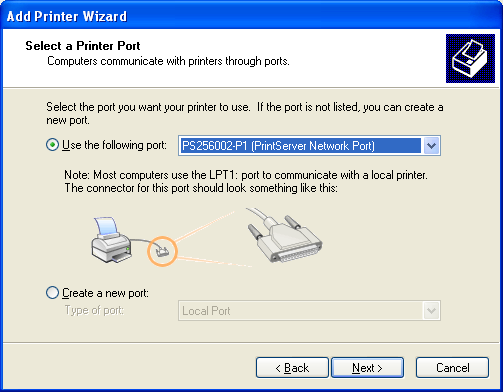

16 Vaihe 4. Valitse Local printer attached to this computer ja varmista, että kohtaa Automatically detect and install my Plug and Play printer ei ole valittu. Näpäytä Next. Vaihe 5. Valitse ylläpitäjän tai asiakkaan asennuksella muodostettu sopiva Print Server Network Port ja näpäytä Next. 14

17 Vaihe 6. Valitse tulostimen valmistaja ja tyyppi ja näpäytä Next. Ellei tulostin ole luettelossa, näpäytä Have Disk tulostimen ohjaimien asennusta varten. Asennuksen jälkeen tulee tulostimen tyyppi luetteloon. Vaihe 7. Anna tulostimelle nimi ja aseta esivalittu tulostin, näpäytä Next. 15

18 Vaihe 8. Valitse, tulostetaanko koesivu vai ei. Koesivun tulostus on suositeltavaa. Näpäytä Next. Vaihe 9. Tulostin on onnistuneesti lisätty tietokoneeseen. Tulostimen tiedot näkyvät ikkunassa. Näpäytä Finish. Nyt voit tulostaa tietokoneestasi tulostuspalvelimeen. 16
