1 Printer/Scanner Unit Type 7500 Käyttöohjeet Tulostimen käyttöohje Laitteen valmistelu Tulostinohjaimen asetukset Muita tulostustoimintoja Tallentaminen ja tulostus asiakirjapalvelimella Laitteen toiminnot ja asetukset Liite Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä ja säilytä käyttöohje tulevaa tarvetta varten. Varmista laitteen turvallinen ja asianmukainen käyttö lukemalla Tietoja laitteesta -oppaan Turvallisuustiedot ennen laitteen käyttämistä.

2 Johdanto Tässä käyttöohjeessa on esitetty laitteen toiminta ja käyttö yksityiskohtaisesti. Lue käyttöohje huolellisesti ennen laitteen käyttöä oman turvallisuutesi vuoksi. Säilytä tämä käyttöohje laitteen lähellä helposti saatavilla. Tärkeää Käyttöohjeen tietoja voidaan muuttaa ilman ennakkoilmoitusta. Yhtiö ei ole missään oloissa vastuussa suorista, epäsuorista, erityisistä, satunnaisista tai seuraamuksellisista vahingoista, joita laitteen käsittely tai käyttö voi aiheuttaa. Älä kopioi tai tulosta asiakirjaa, jonka jäljentäminen on lailla kielletty. Seuraavien asiakirjojen kopiointi tai tulostus on yleensä kielletty paikallisessa lainsäädännössä: setelit, leimamerkit, obligaatiot, osaketodistukset, pankkivekselit, sekit, passit, ajokortit. Edellinen lista ei ole kaikenkattava vaan pelkästään ohjeellinen. Ota yhteyttä lainopilliseen neuvonantajaan, jos haluat tarkat tiedot asiakirjojen kopioimisen tai tulostamisen laillisuudesta. Tärkeää: Muiden kuin tässä käyttöohjeessa eriteltyjen säätöjen käyttö tai toimenpiteiden suorittaminen voi altistaa vaaralliselle säteilylle. Tässä käyttöohjeessa käytetään kahden tyyppistä mittojen merkitsemistapaa. Katso tämän laitteen tiedot metrijärjestelmää noudattavista tiedoista. Tavaramerkit Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Adobe, PostScript, Acrobat, PageMaker ja Adobe Type Manager ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä. PCL on Hewlett-Packard Companyn rekisteröity tavaramerkki. Apple, AppleTalk, EtherTalk, Macintosh, Mac OS and True Type ovat tavaramerkkejä, jotka omistaa Apple Computer, Inc, ja ne on rekisteröity Yhdysvalloissa ja muissa maissa. Bonjour TM on Apple Computer Inc:n tavaramerkki. IPS-PRINT TM Printer Language Emulation Copyright 2000, Oak Technology, Inc., Kaikki oikeudet pidätetään. UNIX on rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Lisenssin myöntää yksinoikeudella X/Open Company Limited. Bluetooth -tavaramerkin ja logot omistaa Bluetooth SIG, Inc. ja Ricoh Company, Ltd. käyttää näitä merkkejä lisenssillä. NetWare on rekisteröity tavaramerkki, jonka omistaa Novell, Inc. Muita ohjeessa esiintyviä tuotenimiä on käytetty tuotteiden tunnistamiseen ja ne voivat olla vastaavien yritysten tavaramerkkejä. Luovumme kaikista oikeuksista näihin tavaramerkkeihin. Windows-käyttöjärjestelmien oikeat nimet ovat: Windows 95:n tuotenimi on Microsoft Windows 95 Windows 98:n tuotenimi on Microsoft Windows 98 Windows Me:n tuotenimi on Microsoft Windows Millennium Edition (Windows Me) Windows 2000:n tuotenimet ovat: Microsoft Windows 2000 Professional Microsoft Windows 2000 Server Microsoft Windows 2000 Advanced Server Windows XP:n tuotenimet ovat: Microsoft Windows XP Home Edition Microsoft Windows XP Professional Windows Server TM 2003:n tuotenimet ovat: Microsoft Windows Server TM 2003 Standard Edition Microsoft Windows Server TM 2003 Enterprise Edition Microsoft Windows Server TM 2003 Web Edition Windows NT 4.0:n tuotenimet ovat: Microsoft Windows NT Workstation 4.0 Microsoft Windows NT Server 4.0 Muistiinpanoja Kuvien laitteet voivat hieman poiketa omistamastasi laitteesta. Kaikkia lisävarusteita ei ehkä ole saatavana kaikissa maissa. Kysy lisätietoja jälleenmyyjältä.

3 Laitteen käyttöohjeet Asianmukaisista käyttöohjeista saat tietoa laitteen toiminnoista. Tietoja laitteesta Lue tämän käyttöohjeen turvallisuustiedot ennen laitteen käyttöä. Tässä käyttöohjeessa esitellään laitteen toiminnot, ohjauspaneeli, laitteen käytön valmistelutoimenpiteet, tekstin syöttäminen ja toimitettujen CD-levyjen asennus. Yleiset asetukset Tässä ohjeessa kerrotaan Käyttäjän työkalut -asetuksista ja osoitekirjan käytöstä kuten sähköpostiosoitteiden ja käyttäjäkoodien tallentamisesta. Käyttöohjeessa kerrotaan myös laitteen liitännästä. Vianmääritys Ohjeessa kuvataan, miten ratkaistaan yleiset ongelmat sekä lisätään paperia, väriainetta, niittejä ja muita kulutustarvikkeita. Turvallisuusohjeet Tämä käyttöohje on tarkoitettu laitteen pääkäyttäjille. Siinä kuvataan suojaustoiminnot, joilla pääkäyttäjät voivat estää tietojen joutumisen vääriin käsiin tai laitteen luvattoman käytön. Tässä ohjeessa kerrotaan lisäksi, miten pääkäyttäjiä rekisteröidään sekä miten käyttäjän ja pääkäyttäjän todennus määritetään. Kopiokoneen ja asiakirjapalvelimen käyttöohje Tässä ohjeessa kerrotaan kopiokoneen ja asiakirjapalvelimen käytöstä ja toiminnoista. Tässä ohjeessa kerrotaan lisäksi, kuinka alkuperäiset asiakirjat asetetaan. Tulostimen käyttöohje Tässä ohjeessa kerrotaan tulostimen käytöstä ja toiminnoista. Skannerin käyttöohje Tässä ohjeessa kerrotaan skannerin käytöstä ja toiminnoista. Verkko-opas Tässä ohjeessa kerrotaan kuinka laitteen asetukset määritetään, kuinka sitä käytetään verkkoympäristössä ja kuinka laitteen mukana toimitettua ohjelmistoa käytetään. Tämä käyttöohje kattaa kaikki mallit ja sisältää sellaisten toimintojen ja asetusten kuvauksia, jotka eivät välttämättä ole käytettävissä tässä laitteessa. Kuvat, piirrokset ja tuetut käyttöjärjestelmät voivat poiketa käyttämästäsi mallista. i

4 Muut käyttöohjeet Laitteen käyttöohjeet Turvallisuustiedot Kopioinnin pikaohje Tulostuksen pikaohje Skannauksen pikaohje PostScript3 Täydennysosa UNIX Täydennysosa DeskTopBinder Lite -apuohjelman ohjeet DeskTopBinder Lite Asennusohje DeskTopBinder Johdanto-opas Auto Document Link -opas Käyttöohjeet ovat laitekohtaisia. Käyttöohjeiden tarkasteluun PDF-tiedostoina tarvitaan Adobe Acrobat Reader / Adobe Reader -ohjelma. Kun haluat tietoja UNIX Täydennysosasta, vieraile Internet-sivullamme tai ota yhteys valtuutettuun jälleenmyyjään. PostScript3 Täydennysosa ja UNIX Täydennysosa sisältävät sellaisten toimintojen ja asetusten kuvauksia, jotka eivät välttämättä ole käytettävissä tässä laitteessa. ii

5 SISÄLLYSLUETTELO Laitteen käyttöohjeet...i Käyttöohjeen merkintätavat...1 Symbolit...1 Näyttö...2 Alkunäyttö...2 Yksinkertaistettu näyttö...3 Työlista...4 Työlistanäyttö...4 Tulostusjonossa olevien töiden tarkistaminen...5 Töiden järjestyksen vaihtaminen...6 Tulostustöiden viivyttäminen...6 Töiden poistaminen...7 Työhistorian tarkistaminen...7 Tulostin -valikko...8 Paperin asettaminen ohisyöttötasolle...12 Paperikoon asettaminen ohjauspaneelilta...14 Mukautetun paperikoon asettaminen ohjauspaneelilta...15 Paksun paperin tai piirtoheitinkalvojen asettaminen ohjauspaneelilta Laitteen valmistelu Yhteystavan vahvistus...19 Verkkoyhteys...19 Paikallisyhteys...22 Tulostinohjaimen asentaminen...23 Pika-asennus...23 Tulostinohjaimen asentaminen valittuun porttiin...25 Käyttö Windows-verkkotulostimena...35 Käyttö NetWare-tulostinpalvelimena/etätulostimena...37 Sivunsiirto...39 Erotinsivu...39 Tulostus nollauksen jälkeen...39 USB-liitäntää käyttävän tulostinohjaimen asennus...40 Windows Me - USB...40 Windows USB...42 Windows XP, Windows Server USB...43 Tulostus rinnakkaisliitännän kautta...45 IEEE yhteyttä (SCSI-tulostusta) käyttävän tulostinohjaimen asennus...47 Windows Windows XP, Windows Server Tulostus Bluetooth-liitännän kautta...52 Tuetut profiilit...52 Tulostus Bluetooth-liitännän kautta...53 Suojausasetukset...54 Tulostus suojausta käytettäessä...54 iii

6 Tulostimen lisävarusteiden asetukset...55 Kaksisuuntaisen yhteyden ehdot...55 Jos kaksisuuntainen yhteys ei ole käytössä...57 Font Manager ohjelman asennus...58 Adobe PageMaker -version 6.0, 6.5 tai 7.0 käyttö Tulostinohjaimen asetukset PCL - Tulostimen ominaisuuksien avaaminen...61 Windows 95/98/Me - Tulostimen ominaisuuksien avaaminen...61 Windows Tulostimen ominaisuuksien avaaminen...63 Windows XP, Windows Server Tulostimen ominaisuuksien avaaminen...65 Windows NT Tulostimen ominaisuuksien avaaminen...67 RPCS - Tulostimen ominaisuuksien avaaminen...69 Windows 95/98/Me - Tulostimen ominaisuuksien avaaminen...69 Windows Tulostimen ominaisuuksien avaaminen...71 Windows XP, Windows Server Tulostimen ominaisuuksien avaaminen...73 Windows NT Tulostimen ominaisuuksien avaaminen Muita tulostustoimintoja PDF-tiedoston suoratulostus...77 Tulostustapa...77 DeskTopBinder Lite -ohjelman käyttö...77 Komentojen käyttö...80 Luvattoman kopioinnin esto...81 [Kopioinnin tietojen suojaus] -toiminnon käyttö...81 [Maskin tyyppi:] -toiminnon käyttö...83 Tärkeä huomautus...84 Tulostus-näytön toiminnot...85 Tulostustöiden luettelon valinta...88 Tulostus-näytöltä tulostaminen...89 Mallitulostus...89 Salattu tulostus...93 Viivästetty tulostus...97 Tallennustulostus Tulostus käyttäjätunnuksen mukaan Valitun tulostustyön tulostus Kaikkien tulostustöiden tulostus Sivunsiirto Tulostus valitusta kasetista Tulostustyön peruuttaminen Tulostustyön peruuttaminen Tulostustyön peruuttaminen ohjauspaneelia käyttämällä Windows - Tulostustyön peruuttaminen tietokoneelta Virheraportin tarkistaminen Taustatulostus Käyttäjän määrittämät sivut iv

7 Tulostus viimeistelijää käyttämällä Nidonta Rei itys Lajittelu Kansilehdet Jaksottaminen Ei välilehtiä Jaksojen välilehtien lisääminen Välilehti Hakulehti Z-taitto Taittokohdat Huomautuksia Z-taittotoiminnosta Tallentaminen ja tulostus asiakirjapalvelimella Asiakirjapalvelimen käyttö Laitteen toiminnot ja asetukset Peruslaite Toiminnot Liitäntä Asetusten luettelo Web Image Monitor Telnet PostScript 3 -asetukset Liite Tekniset tiedot Lisävarusteet HAKEMISTO v

8 vi

9 Käyttöohjeen merkintätavat Symbolit Käyttöohjeessa käytetään seuraavia symboleja: Viittaa tärkeisiin turvallisuustietoihin. Varoitusten huomiotta jättäminen saattaa aiheuttaa vakavan loukkaantumisen tai kuoleman. Lue nämä tiedot tarkoin. Ne löytyvät Tietoja laitteesta -oppaan kohdasta Turvallisuustiedot. Viittaa tärkeisiin turvallisuustietoihin. Varoitusten huomiotta jättäminen saattaa aiheuttaa kohtalaisen tai lievän loukkaantumisen tai vahingoittaa laitetta tai omaisuutta. Lue nämä tiedot tarkoin. Ne löytyvät Tietoja laitteesta -oppaan kohdasta Turvallisuustiedot. Osoittaa seikkoja, jotka on otettava huomioon laitetta käytettäessä sekä paperitukosten, alkuperäisten asiakirjojen vahingoittumisen tai tiedon häviämisen syitä. Lue nämä selitykset. Viittaa laitteen toimintoihin liittyviin lisäohjeisiin ja ohjeisiin, joiden avulla voidaan ratkaista virhetilanteet. Tämä symboli sijaitsee osien lopussa ja se ilmaisee mistä tarvittavat lisätiedot löytyvät. [ ] Osoittaa laitteen näyttöpaneelissa olevien näppäinten nimet. { } Osoittaa laitteen ohjauspaneelissa olevien näppäinten nimet. 1

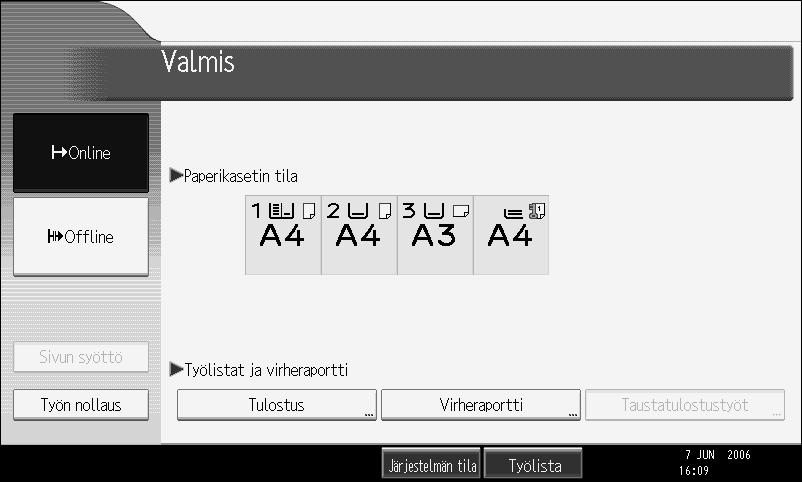

10 Näyttö Tässä osassa selvitetään laitteen ohjauspaneelista tehtävät verkkoasetukset, kun laitetta käytetään tulostimena. Alkunäyttö Tärkeää Laite siirtyy offline-tilaan (odotustilaan) asetuksia tehtäessä, vaikka laite olisi aiemmin ollut online-tilassa (valmiustilassa). Kun asetukset on tehty, laite palaa automaattisesti online-tilaan. Jos teet asetuksen laitteen ollessa offline-tilassa, laite myös pysyy offline-tilassa. Toiminnot ovat myös kosketusnäppäimiä. Voit valita tai määrittää toiminnon asetuksia painamalla kosketusnäppäintä kevyesti. Kun valitset jonkin toiminnon näytöstä, se näkyy tummennettuna. Varjostettuina näkyviä näppäimiä (esimerkiksi OK ) ei voi käyttää ANW002S FI 1. Toimintatila tai viestit Näyttää laitteen toimintatilan, esimerkiksi Valmis, Offline ja Tulostaa.... Tässä osassa näkyy tietoja tulostustyöstä (käyttäjätunnus ja asiakirjan nimi). 2. [fonline]/[ Offline] Tulostin siirtyy online-tilasta offline-tilaan ja päinvastoin, kun painat näitä näppäimiä. Kun laite on online, se pystyy vastaanottamaan tietoa tietokoneelta. Kun laite on offline, se ei pysty vastaanottamaan tietoa tietokoneelta. 3. [Sivun syöttö] Paina tätä näppäintä, kun haluat tulostaa kaikki laitteen puskurimuistissa olevat tiedot. Kun laite on tulostusvalmis (online), tämä tila näkyy varjostettuna. Tätä toimintoa ei voi valita RPCS-tulostuskielen yhteydessä. 4. [Työn nollaus] Peruuta tulostustyö painamalla tätä näppäintä. Jos painat näppäintä, kun laite on offline ja heksalistatila on valittu, heksalista perutaan. 2

11 5. [Tulostus] Paina tätä näppäintä, kun haluat tarkistaa tietokoneesta lähetetyn tulostustyön. 6. [Virheraportti] Paina tätä näppäintä, kun haluat tarkistaa tietokoneelta lähetetyt virheraportit. 7. [Taustatulostustyöt] Paina, kun haluat tarkistaa taustatulostuksessa olevat työt. 8. Paperikasetin tilan ilmaisevat merkkivalot Esiin tulevat paperikasettien asetukset. Kun laitteeseen kytketään virta, esiin tulee kopiokoneen näyttö. Tämä on oletusasetus. Asetusta voi muuttaa. Katso Yleiset asetukset -opas. Yksinkertaistettu näyttö Tässä osassa kerrotaan kuinka siirrytään yksinkertaistettuun näyttöön. Kun painat {Yksinkert. näyttö} -painiketta, näyttö vaihtuu alkunäytöstä yksinkertaistettuun näyttöön. Kirjaimet ja näppäimet näkyvät suurina käytön helpottamiseksi. ANP042S Esimerkki yksinkertaistetusta näytöstä Voit palata alkunäyttöön painamalla {Yksinkert. näyttö} -painiketta uudelleen. Kaikki näppäimet eivät näy yksinkertaistetussa näytössä. 3

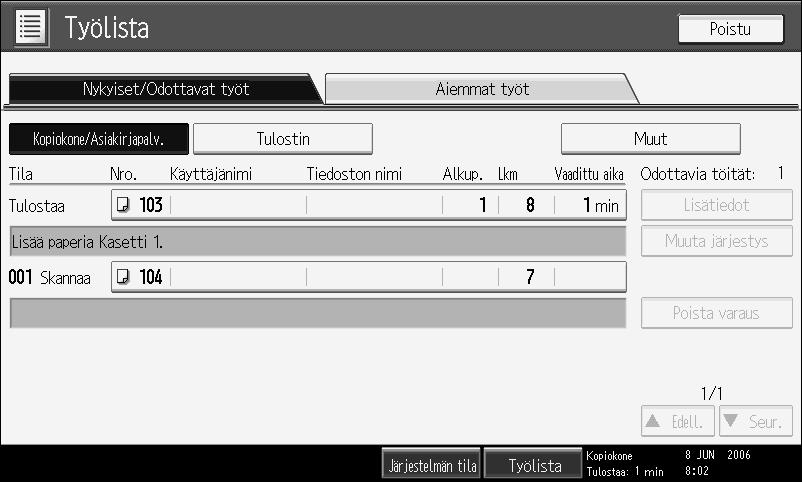

12 Työlista Kopiointi-, asiakirjapalvelin- ja tulostustiloissa tulostetut työt tallennetaan laitteeseen tilapäisesti ja suoritetaan järjestyksessä. Näitä tulostustöitä voidaan hallita Työlista-toiminnon avulla. Voit esimerkiksi peruuttaa väärät työasetukset tai tulostaa kiireellisen asiakirjan. Työlista-toimintoa ei voi käyttää jos Kopioinnin keskeytys on käytössä. Työlistanäyttö Tässä osassa kerrotaan työlistanäytössä näkyvistä valinnoista ja kuvakkeista. Työlistanäyttö vaihtelee riippuen siitä, onko järjestelmäasetuksissa tulostusjärjestykseksi valittu [Työjärjestys]. Saat lisätietoja asetusmenetelmästä Yleiset asetukset -ohjeesta. Kun [Työjärjestys] ei ole valittu: Työlista näkyy jokaiselle toiminnolle AMG037S FI 4

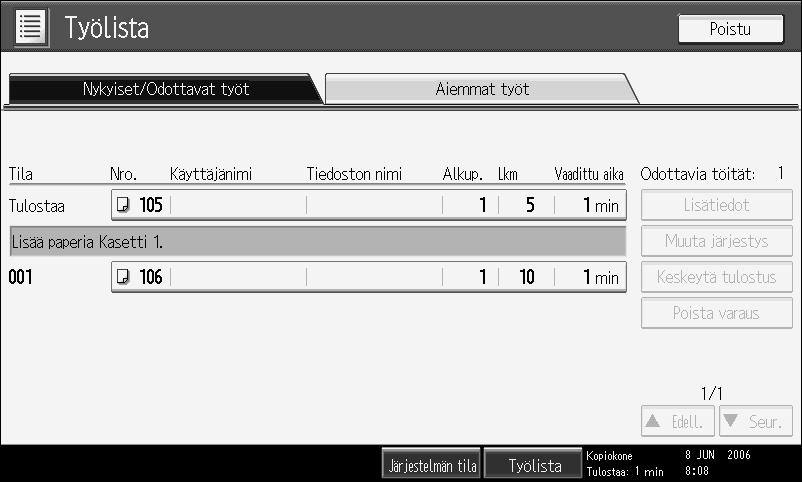

13 Kun [Työjärjestys] on valittu: Työlista näkyy jokaiselle toiminnolle tulostustöiden mukaisessa järjestyksessä AMG038S FI A Voit valita, minkä toiminnon työlistaa haluat tarkastella. B Siirtyy [Nykyiset/Odottavat työt]- ja [Aiemmat työt]-listojen välillä. C Näyttää esiasetettujen töiden numerot. D Näyttää töiden tulostusmenetelmän. : Kopiointitoiminnolla tulostettu työ. : Tulostustoiminnolla tulostettu työ. : Asiakirjapalvelintoiminnolla tulostettu työ. : DeskTopBinderilla tulostettu työ. : Web Image Monitor ohjelmalla tulostettu työ. Viite Yleiset asetukset Tulostusjonossa olevien töiden tarkistaminen Voit tarkistaa tulostusjonossa olevien töiden sisällön. A Paina [Työlista]. B Valitse työ, jonka haluat tarkistaa. C Paina [Lisätiedot], ja tarkista sisältö. D Paina [Poistu]. 5

14 Töiden järjestyksen vaihtaminen Voit vaihtaa työlistassa olevien tulostustöiden järjestystä: A Paina [Työlista]. B Valitse työ, jonka järjestyksen haluat vaihtaa. C Paina [Muuta järjestys]. D Vaihda järjestys valitsemalla [Ylä], [Edell.] tai [Seur.]. E Paina [OK]. Tulostustöiden viivyttäminen Voit viivyttää tulostusjonossa olevan tai tulostettavan työn suorittamista. A Paina [Työlista]. B Valitse viivytettävät työt. C Paina [Keskeytä tulostus]. 6

15 Töiden poistaminen Voit poistaa tulostusjonossa olevan tai tulostettavan työn. A Paina [Työlista]. B Valitse työ, jonka haluat poistaa. C Paina [Poista varaus]. D Paina [Kyllä]. Voit poistaa useita tulostustöitä valitsemalla tulostustyöt vaiheessa B. Työhistorian tarkistaminen Voit katsella aiemmin tulostettuja töitä. A Paina [Työlista]. B Paina [Aiemmat työt]. Näkyviin tulee tulostettujen töiden luettelo. C Voit tarkistaa näytettyjen töiden sisällön painamalla [Lisätiedot]. D Paina [Poistu]. 7

16 Tulostin -valikko Seuraavassa selitetään Tulostin-valikon toimintoja. Kyseinen näyttö ilmestyy kun painat {Käyttäjän työkalut/laskuri} -näppäintä. Lisätietoja, katso Yleiset asetukset. Lista / Testitulostus Valikko Monta listaa Konfigurointisivu Virheraportti Valikkoluettelo PCL-konfigurointi/fonttisivu PS-konfigurointi/fonttisivu PDF-konfig./fonttisivu Heksalista Kuvaus Voit tulostaa konfigurointisivun ja virheraportin. Voit tulostaa laitteen nykyiset kokoonpanoasetukset. Voit tulostaa virheraportteja, joista käyvät ilmi kaikki tulostuksen aikana ilmenneet virheet. Voit tulostaa Valikkoluettelon, jossa näkyvät kaikki laitteen toimintovalikot. Voit tulostaa nykyisen kokoonpanon ja asennettujen PCL-fonttien tiedot. Voit tulostaa nykyisen kokoonpanon ja asennettujen PostScript-fonttien tiedot. Tämä valikko voidaan valita vain, kun lisävarusteena saatava PostScript 3 -yksikkö on asennettu. Voit tulostaa nykyisen kokoonpanon ja asennettujen PDF-fonttien tiedot. Tämä valikko voidaan valita vain, kun lisävarusteena saatava PostScript 3 -yksikkö on asennettu. Voit tulostaa Heksalista-tilassa. Huolto Valikko Valikon suojaus Lista/testitulostus Poista väliaik. tulostustyöt Poista kaikki tallennetut työt Kuvaus Näillä toimenpiteillä voi estää valikkoasetusten tahattoman muuttamisen. Valikkoasetuksia ei voi muuttaa tavalliseen tapaan, jollei vaadittuja näppäintoimintoja suoriteta. Verkkoympäristössä vain pääkäyttäjät voivat muuttaa valikkoasetuksia. Voit lukita [Lista / Testitulostus]-valikon. Voit poistaa kaikki laitteeseen tilapäisesti tallennetut tulostustyöt. Voit poistaa kaikki laitteeseen tallennetut tulostustyöt. 8

17 Järjestelmä Valikko Tulostuksen virheraportti Jatkaa automaattisesti Muistin ylivuoto Kuvaus Voit tulostaa virheraportin, kun tapahtuu tulostin- tai muistivirhe. Valitse tämä, jos haluat ottaa käyttöön Jatkaa automaattisesti -toiminnon. Kun tämä on käytössä, tulostus jatkuu järjestelmävirheen jälkeen. Valitse tämä, jos haluat laitteen tulostavan muistin ylivuodon virheraportin. Työn erottelu Voit ottaa Työn erottelu -toiminnon käyttöön. Tämä valikko voidaan valita vain, kun viimeistelijä (lisävaruste) on asennettu. Väliaik. töiden autom. poisto Tallenn. töiden autom. poisto Voit valita sen, että kaikki laitteeseen tilapäisesti tallennetut tulostustyöt poistetaan automaattisesti. Voit valita sen, että kaikki laitteeseen tallennetut tulostustyöt poistetaan automaattisesti. Töiden näyttöjärjestys Voit määrittää tulostusnäytön oletusasetuksen, joka tulee näkyviin, kun painetaan [Tulostus]. Muistin käyttö Kaksipuoleisuus Kopiot Tyhjän sivun tulostus Värinsäästö Tulostettavat työt Seuraavan työn odotusaika Tulostinkieli Voit valita muistin määrän Fontit etusijallatai Tulostus etusijalla -asetukselle paperikoon tai suunnan mukaan. Voit valita tulostuksen kaikkien sivujen molemmille puolille. Voit määrittää tulostettavien sarjojen määrän. Tämä asetus ei ole käytettävissä, jos tulostettavien sivujen määrä on määritetty tulostinohjaimella tai toisella komennolla. Voit valita, tulostetaanko tyhjät sivut. Valitse, käytetäänkö värinsäästöä. Voit valita taustatulostuskuvien tulostuksen. Tietokoneelta lähetetty tulostustyö tallennetaan väliaikaisesti laitteen kiintolevylle bittikarttakuvina, jotka voidaan tulostaa siirron jälkeen. Voit määrittää, miten kauan laite odottaa seuraavaa tulostustyötä ennen siirtymistä kopiointi- tai skannaustilaan. Voit määrittää tulostimen sivunkuvauskielen. 9

18 Valikko Korvaava paperikoko Sivun koko Kirjelomakkeen asetukset Ohisyöttötasoasetus Tulostus reunasta reunaan Tulostimen oletuskieli Kasetin vaihto Kuvaus Voit ottaa käyttöön automaattisen paperikoon korvaustoiminnon (A4 LT). Voit valita oletuspaperikoon. Voit kääntää alkuperäiset kuvat tulostettaessa. Tulostettaessa alkuperäisiä kuvia käännetään aina 180 astetta. Siksi lopputulos ei välttämättä ole odotetun kaltainen tulostettaessa kirjepaperille tai esipainetulle paperille, jossa on tietty suunta. Käyttämällä tätä toimintoa voit määrittää kuvan kääntämisasetuksen. Voit määrittää, kumpi kahdesta vaihtoehdosta, Ohjain/komento vai Laitteen asetus, on ensisijainen ohisyöttötason paperikokoa määritettäessä. Voit valita, tulostetaanko koko arkille. Voit valita tulostuskielen, jota käytetään oletuksena, jos laite ei löydä kieltä automaattisesti. Voit asettaa paperikasetin vaihdon. Liitäntä I/O-puskuri I/O-aikakatkaisu Valikko Kuvaus Voit määrittää I/O-puskurin koon. Normaalisti tätä asetusta ei tarvitse muuttaa. Voit määrittää, montako sekuntia laitteen on odotettava ennen tulostustyön lopettamista. Jos toisesta portista tulee tavallisesti tietoa kesken tulostustyön, tätä aikakatkaisun aika-asetusta kannattaa pidentää. 10

19 PCL-valikko Valikko Suunta Riviä/sivu Fonttien lähde Fontin numero Pistekoko Askelväli Merkkivalikoima Courier-fontti Levennetty A4 Liitä CR --> LF Tarkkuus Kuvaus Voit määrittää sivun suunnan. Voit määrittää sivun rivimäärän. Voit määrittää oletusfontin tallennuspaikan. Voit määrittää käyttämäsi oletusfontin tunnuksen. Voit määrittää pistekoon valitulle fontille. Voit määrittää valitulle fontille merkkimäärän tuumaa kohti. Voit määrittää valitulle fontille tulostettavien merkkien sarjan. Käytettävissä olevat vaihtoehdot ovat: Voit valita courier-fonttityypin. Voit leventää tulostusaluetta tulostaessasi A4-arkille PCL-kieltä käyttämällä. Kun asetus on Päällä, jokaisen rivin syötön jälkeen tulee rivinvaihto: CR=CR, LF=CR LF, FF=CR FF. Voit määrittää tulostustarkkuuden pisteinä tuumaa kohti. PS-valikko (lisävaruste) Dataformaatti Tarkkuus Valikko Kuvaus Voit valita tiedostomuodon. Voit määrittää tulostustarkkuuden pisteinä tuumaa kohti. PDF-valikko (lisävaruste) Valikko Vaihda PDF-salasana PDF-ryhmäsalasana Tarkkuus Kuvaus Määritä PDF-tiedoston salasana PDF:n suoratulostusta varten. Voit määrittää DeskTopBinder Lite -ohjelmalla valitun ryhmäsalasanan. Voit määrittää tulostustarkkuuden pisteinä tuumaa kohti. Jotkin asetukset eivät välttämättä tule esiin lisävarusteista tai valituista tulostinkielistä johtuen. Joitain asetuksia ei välttämättä voi määrittää riippuen suojausasetuksista. Viite Lisätietoja, katso Yleiset asetukset. Lisätietoja kopiointitoiminnon ominaisuuksista ja järjestelmäasetuksista, katso Kopiokoneen käyttöohje ja Yleiset asetukset. 11

20 Paperin asettaminen ohisyöttötasolle Tässä osassa annetaan ohjeet paperin asettamisesta ohisyöttötasolle. Saat lisätietoa paperin koosta ja tyypistä Tietoja laitteesta -oppaasta. Tärkeää Seuraavat toiminnot eivät ole käytössä, kun tulostetaan ohisyöttötasolta: Kaksipuoleinen/Kirjanen Automaattinen paperikasetin valinta Automaattinen paperikasetinvaihto Kääntävä lajittelu Nidonta (kun lisävarusteena saatava yksikkö on asennettuna) Rei itys (kun lisävarusteena saatava yksikkö on asennettuna) Z-taitto (kun lisävarusteena saatava yksikkö on asennettuna) A Avaa ohisyöttötaso. B Työnnä paperia varovasti ohisyöttötason sisään tulostuspuoli ylöspäin, kunnes kuuluu merkkiääni. Säädä tämän jälkeen paperiohjaimet paperikoon mukaan. Jos paperiohjaimen ja paperin koot eivät täsmää, paperi voi tulostua vinoon tai voi sattua paperitukos. Älä pinoa papereita ylärajamerkin yli, koska muuten sivu voi tulostua vinoon tai voi sattua paperitukos. Käännä paperituki esiin, jos käytät isompaa paperia kuin A4 L, 8 1 / 2 11 L. Tuuleta paperipinoa, jotta arkkien väliin pääsee ilmaa. Näin arkit eivät takerru syötettäessä toisiinsa Paperituki 2. Paperiohjain ANV012S

21 C Aseta paperikoko tulostinohjainta tai ohjauspaneelia käyttäen. Seuraavia toimenpiteitä ei tarvita, jos [Tulostin]-valikon [Järjestelmä]-kohdan [Ohisyöttötasoasetus] on [Ohjain/komento]. Aseta silloin paperikoko tulostinohjainta käyttäen. Ohisyöttötasolle mahtuvien arkkien koot ovat mm (pysty) ja 139,7-600 mm (vaaka). Jos arkin arkin nitova viimeistelijä on asennettu, ohisyöttötasolle mahtuvien arkkien koot ovat mm (pysty) ja 139,7-458 mm (vaaka). Kun asetat paksua paperia tai piirtoheitinkalvoja, valitse paperin koko ja tyyppi. Ohisyöttötasolle mahtuvien arkkien määrä vaihtelee paperityypin mukaan. Viite Kirjepaperia lisättäessä on otettava huomioon paperin suunta. Katso Yleiset asetukset -opas. Katso lisätietoja tulostinohjaimen asetuksista tulostinohjaimen Ohjeesta. 13

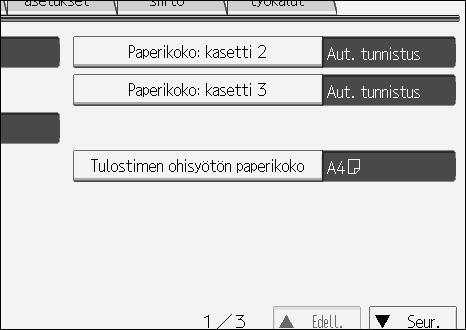

22 Paperikoon asettaminen ohjauspaneelilta Noudata seuraavia ohjeita, kun lisäät vakiokokoista paperia ohisyöttötasolle ja haluat tehdä tarvittavat asetukset käyttöpaneelista. Tärkeää Seuraavia toimenpiteitä ei tarvita, jos [Tulostin]-valikon [Järjestelmä]-kohdan [Ohisyöttötasoasetus] on [Ohjain/komento]. Aseta silloin paperikoko tulostinohjainta käyttäen. Lisätietoja, katso Yleiset asetukset. Ohjauspaneelista tehdyt asetukset ohittavat tulostinohjaimella tehdyt asetukset, jos on valittu [Tulostin]-valikon [Järjestelmä]-asetusten [Ohisyöttötasoasetus]-valinnaksi [Laitteen asetus] (katso Yleiset asetukset). Jos tulostinohjainta ei käytetä, määritä [Tulostin]-valikon [Järjestelmä]-kohdassa [Ohisyöttötasoasetus]-valinnaksi [Laitteen asetus] (katso Yleiset asetukset). Aseta paperikoko ohjauspaneelilta. A Paina ohjauspaneelin {Käyttäjän työkalut/laskuri}-näppäintä. B Paina [Järjestelmäasetukset]. C Valitse [Kasetin paperiasetus]-välilehti. D Paina [Tulostimen ohisyötön paperikoko]. E Valitse paperikoko. F Paina [OK]. G Paina {Käyttäjän työkalut/laskuri}-näppäintä. Esiin tulee aloitusnäyttö. Kun asetat paksua paperia tai piirtoheitinkalvoja, valitse paperin koko ja tyyppi. Viite Katso lisätietoja tulostinohjaimen asetuksista tulostinohjaimen Ohjeesta. 14

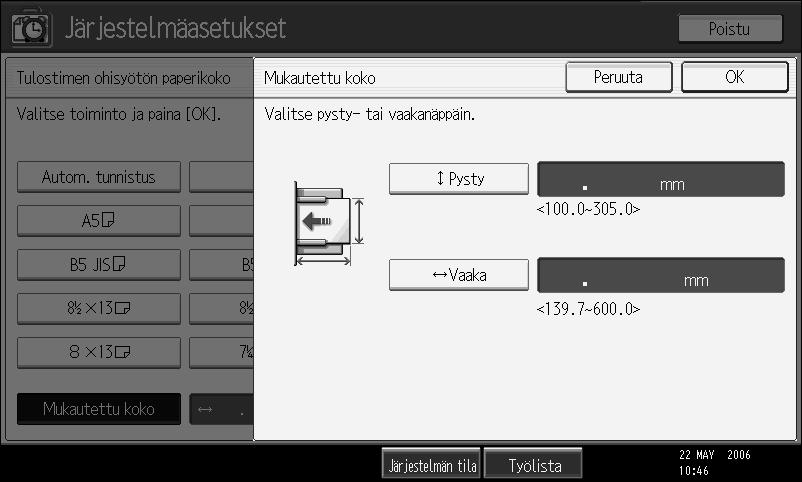

23 Mukautetun paperikoon asettaminen ohjauspaneelilta Noudata seuraavia ohjeita, kun lisäät vakiokoosta poikkeavaa paperia ohisyöttötasolle ja haluat tehdä tarvittavat asetukset käyttöpaneelista. Tärkeää Seuraavia toimenpiteitä ei tarvita, jos [Tulostin]-valikon [Järjestelmä]-kohdassa valittu [Ohisyöttötasoasetus] on [Ohjain/komento] (katso Yleiset asetukset). Aseta silloin paperikoko tulostinohjainta käyttäen. Ohjauspaneelista tehdyt asetukset ohittavat tulostinohjaimella tehdyt asetukset, jos on valittu [Tulostin]-valikon [Järjestelmä]-asetusten [Ohisyöttötasoasetus]-valinnaksi [Laitteen asetus] (katso Yleiset asetukset). Jos tulostinohjainta ei käytetä, määritä [Tulostin]-valikon [Järjestelmä]-kohdassa [Ohisyöttötasoasetus]-valinnaksi [Laitteen asetus] (katso Yleiset asetukset). Aseta paperikoko ohjauspaneelilta. A Paina ohjauspaneelin {Käyttäjän työkalut/laskuri}-näppäintä. B Paina [Järjestelmäasetukset]. C Valitse [Kasetin paperiasetus]-välilehti. D Paina [Tulostimen ohisyötön paperikoko]. E Paina [Mukautettu koko]. Jos mukautettu koko on jo valittu, paina [Muuta koko]. F Paina [Pysty], näppäile paperin pystykoko (leveys) numeronäppäimillä ja paina {q} -näppäintä. G Paina [Vaaka], näppäile paperin vaakakoko (pituus) numeronäppäimillä ja paina {q} -näppäintä. H Paina [OK]. Näytössä näkyvät näppäilemäsi paperikoot. I Paina {Käyttäjän työkalut/laskuri}-näppäintä. Esiin tulee aloitusnäyttö. Kun asetat paksua paperia tai piirtoheitinkalvoja, valitse paperin koko ja tyyppi. Katso lisätietoja tulostinohjaimen asetuksista tulostinohjaimen Ohjeesta. 15

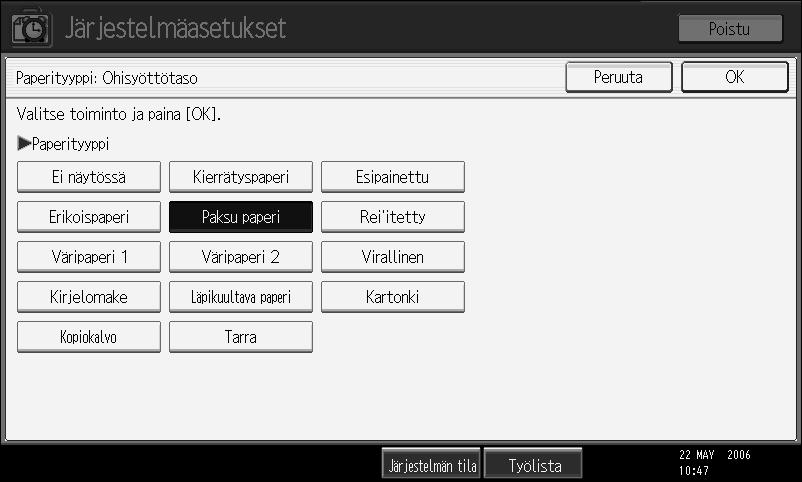

24 Paksun paperin tai piirtoheitinkalvojen asettaminen ohjauspaneelilta Noudata seuraavia ohjeita, kun lisäät paksua paperia tai piirtoheitinkalvoja ohisyöttötasolle ja haluat tehdä tarvittavat asetukset käyttöpaneelista. Tärkeää Seuraavia toimenpiteitä ei tarvita, jos [Tulostin]-valikon [Järjestelmä]-kohdassa valittu [Ohisyöttötasoasetus] on [Ohjain/komento] (katso Yleiset asetukset). Aseta silloin paperikoko tulostinohjainta käyttäen. Ohjauspaneelista tehdyt asetukset ohittavat tulostinohjaimella tehdyt asetukset, jos on valittu [Tulostin]-valikon [Järjestelmä]-asetusten [Ohisyöttötasoasetus]-valinnaksi [Laitteen asetus] (katso Yleiset asetukset). Jos tulostinohjainta ei käytetä, määritä [Tulostin]-valikon [Järjestelmä]-kohdassa [Ohisyöttötasoasetus]-valinnaksi [Laitteen asetus] (katso Yleiset asetukset). Aseta paperikoko ohjauspaneelilta. A Paina ohjauspaneelin {Käyttäjän työkalut/laskuri}-näppäintä. B Paina [Järjestelmäasetukset]. C Valitse [Kasetin paperiasetus]-välilehti. D Selaa luetteloa painamalla [TSeur.]. E Paina [Paperityyppi: Ohisyöttötaso]. F Voit tulostaa piirtoheitinkalvoja painamalla [Kopiokalvo] -painiketta [Paperityyppi] -alueella. Voit tulostaa paksulle paperille painamalla [Paksu paperi] -painiketta [Paperityyppi] -alueella. 16 G Paina [OK]. Näytössä näkyy valitsemasi paperityypin asetus.

25 H Paina {Käyttäjän työkalut/laskuri}-näppäintä. Esiin tulee aloitusnäyttö. Asetukset pysyvät voimassa, kunnes asetukset nollataan. Kun olet tulostanut piirtoheitinkalvoille tai paksulle paperille, palauta asetukset ennalleen seuraavaa käyttäjää varten. Katso lisätietoja tulostinohjaimen asetuksista tulostinohjaimen Ohjeesta. 17

26 18

27 1. Laitteen valmistelu Yhteystavan vahvistus Tämä laite tukee verkko- ja paikallisyhteyttä. Tarkista ennen tulostinohjaimen asennusta, mitä yhteyttä laitteessa käytetään. Asenna ohjain yhteystavan mukaisesti. Verkkoyhteys Tätä laitetta voidaan käyttää Windows-tulostusporttina tai verkkotulostimena. Laitteen käyttö Windows-tulostinporttina Verkkoyhteydet voidaan muodostaa Ethernet-, IEEE b- ja IEEE 1394 (IP over 1394) -liitännän kautta. Käytettävissä olevat portit määräytyvät käytössä olevan Windows-käyttöjärjestelmän version ja yhteystavan mukaan. SmartDeviceMonitor for Client - TCP/IP - IPP SmartDeviceMonitor for Client - TCP/IP - IPP Standardi TCP/IP LPR SmartDeviceMonitor for Client - TCP/IP - IPP Standardi TCP/IP LPR SmartDeviceMonitor for Client - TCP/IP - IPP LPR FI ZZZ035S Windows 95/98 Yhteystapa Ethernet/ IEEE b IEEE 1394 (IPv4 over 1394) Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Ei ole 19

28 Laitteen valmistelu Windows Me 1 Yhteystapa Ethernet/ IEEE b IEEE 1394 (IPv4 over 1394) Windows 2000 Yhteystapa Ethernet/ IEEE b IEEE 1394 (IPv4 over 1394) Windows XP Yhteystapa Ethernet/ IEEE b IEEE 1394 (IPv4 over 1394) Windows Server 2003 Yhteystapa Ethernet/ IEEE b IEEE 1394 (IPv4 over 1394) Windows NT 4.0 Yhteystapa Ethernet/ IEEE b IEEE 1394 (IPv4 over 1394) Käytettävissä olevat portit SmartDeviceMonitor for Client -portti SmartDeviceMonitor for Client -portti Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Standardi TCP/IP LPR-portti Ei ole Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Standardi TCP/IP LPR-portti SmartDeviceMonitor for Client -portti Standardi TCP/IP Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Standardi TCP/IP LPR-portti SmartDeviceMonitor for Client -portti Standardi TCP/IP Käytettävissä olevat portit SmartDeviceMonitor for Client -portti LPR-portti Ei ole 20 Viite Katso lisätietoja tulostinohjaimen asennuksesta eri porttityypeille. Lisätietoja SmartDeviceMonitor for Client -portista, katso s.25 SmartDeviceMonitor for Client -portin käyttö. Lisätietoja Standardi TCP/IP -portista, katso s.31 Standard TCP/IP -portin käyttö. Lisätietoja LPR-portista, katso s.32 LPR-portin käyttö.

29 Yhteystavan vahvistus Laitteen käyttö verkkotulostimena Laitetta voidaan käyttää Windows-verkkotulostimena, NetWare-tulostinpalvelimena tai NetWare-etätulostimena. Windows 2000/XP Windows Server 2003 Windows NT 4.0 Tulostinpalvelin Netware Tulostinpalvelin Netware Tiedostopalvelin 1 FI ZZZ036S Netware-palvelimia ei voi käyttää IPv6-ympäristössä. Viite Katso lisätietoja tulostinohjaimen asennuksesta eri verkkotulostintyypeille. Lisätietoja Windows-verkkotulostimesta, katso s.35 Käyttö Windows-verkkotulostimena. Lisätietoja NetWare-tulostinpalvelimesta ja -etätulostimesta, katso s.37 Käyttö NetWare-tulostinpalvelimena/ etätulostimena. 21

30 Laitteen valmistelu Paikallisyhteys 1 Paikallisyhteydet voidaan muodostaa rinnakkais-, USB-, IEEE 1394 (SCSI-tulostus)- ja Bluetooth-liitännän kautta. Käytettävissä olevat yhteystavat määräytyvät Windows-käyttöjärjestelmän version mukaan. Windows 95: Rinnakkaisliitännät Windows 98: Rinnakkaisliitännät Windows 98 SE/Me: USB- ja rinnakkaisliitäntä Windows 2000: USB-, rinnakkais-, IEEE 1394 (SCSI-tulostus)- ja Bluetooth-liitännät Windows XP: USB-, rinnakkais-, IEEE 1394 (SCSI-tulostus)- ja Bluetooth-liitännät Windows Server 2003: USB-, rinnakkais-, IEEE 1394 (SCSI-tulostus)- ja Bluetooth-liitännät Windows NT 4.0: Rinnakkaisliitännät Viite Katso lisätietoja tulostinohjaimen asennuksesta eri yhteystapoja käytettäessä. Lisätietoja USB-liitännästä, katso s.40 USB-liitäntää käyttävän tulostinohjaimen asennus. Lisätietoja rinnakkaisliitännästä, katso s.45 Tulostus rinnakkaisliitännän kautta. Lisätietoja IEEE 1394 (SCSI-tulostus) -liitännästä, katso s.47 IEEE yhteyttä (SCSI-tulostusta) käyttävän tulostinohjaimen asennus. Lisätietoja Bluetooth-liitännästä, katso s.52 Tulostus Bluetooth-liitännän kautta. 22

31 Tulostinohjaimen asentaminen Tulostinohjaimen asentaminen Tässä osassa kerrotaan miten tulostinohjain asennetaan. Tulostinohjain voidaan asentaa kahdella eri tavalla: Pika-asennuksella, joka asentaa kaikki asetukset kerralla, tai asentamalla asianmukainen ohjain halutulle portille. 1 Pika-asennus Windows 95/98/Me/2000/XP-, Windows Server ja Windows NT käyttäjät voivat asentaa tämän ohjelmiston nopeasti laitteen mukana toimitetulta CD-levyltä. Kun käytetään Pika-asennus-toimintoa, PCL-tulostinohjain ja/tai RPCS-tulostinohjain, DeskTopBinder Lite sekä SmartDeviceMonitor for Client asennetaan verkkoympäristöön ja valitaan TCP/IP-portti. Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää, että käytössä on tili, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjänä. Jos käytät USB-liitäntää, katso s.40 USB-liitäntää käyttävän tulostinohjaimen asennus ja asenna tulostinajuri. A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [Pika-asennus]. Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. E Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi laitteen malli valintaikkunassa [Valitse tulostin]. Valitse TCP/IP-verkkokytkentää varten laite, jonka IP-osoite näkyy kohdassa [Muodosta yhteys]. Valitse rinnakkaisliitäntää varten laite, jonka tulostinportti näkyy kohdassa [Muodosta yhteys]. 23

32 Laitteen valmistelu 1 G Napsauta [Asenna]. Tulostinohjaimen asennus alkaa. H Napsauta [Valmis]. Näkyviin tulee viesti, jossa kehotetaan käynnistämään tietokone uudelleen. Käynnistä tietokone uudelleen asennuksen jälkeen. I Napsauta [Lopeta] asennusohjelman ensimmäisessä valintaikkunassa ja ota sitten CD-levy ulos. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. Kun käytössä on TCP/IP-yhteys, asenna SmartDeviceMonitor for Client - ohjelma valitsemalla laite, jonka IP-osoite näkyy kohdassa [Muodosta yhteys]. Viite Pika-asennus ei ole käytettävissä, jollei laitteen ja tietokoneen välinen kaksisuuntainen yhteys ole käytössä rinnakkaisliitännän kautta. Lisätietoja laitteen ja tietokoneen välisestä kaksisuuntaisesta yhteydestä, katso s.57 Jos kaksisuuntainen yhteys ei ole käytössä. 24

33 Tulostinohjaimen asentaminen Tulostinohjaimen asentaminen valittuun porttiin SmartDeviceMonitor for Client -portin käyttö Tärkeää SmartDeviceMonitor for Client -ohjelman asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjänä. Asenna SmartDeviceMonitor for Client ennen tulostinohjaimen asennusta, kun käytät SmartDeviceMonitor for Client -porttia. 1 SmartDeviceMonitor for Client -ohjelman asennus A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [DeskTopBinder - SmartDeviceMonitor for Client]. E Valitse kieli ja napsauta [Seuraava >]. Oletuskieli on englanti. F Näkyviin tulee viesti, jossa kehotetaan sulkemaan kaikki muut sovellukset. Sulje kaikki sovellukset ja napsauta [Seuraava >]. G Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sen koko sisällön, napsauta [Kyllä]. H Valitse [Täysi asennus] tai [Mukautettu asennus]. [Täysi asennus] asentaa kaikki tarvittavat sovellukset: DeskTopBinder Lite ja SmartDeviceMonitor for Client. [Mukautettu asennus] asentaa valitut sovellukset. I Seuraa näytöllä olevia ohjeita ja siirry seuraavaan vaiheeseen napsauttamalla [Seuraava >] -näppäintä. J Valitse asennuksen jälkeen, käynnistetäänkö tietokone uudestaan nyt vai myöhemmin, ja napsauta [Valmis]-näppäintä. Käynnistä tietokone uudelleen asennuksen jälkeen. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. 25

34 Laitteen valmistelu 1 SmartDeviceMonitor for Client -porttiasetusten muuttaminen Noudata seuraavia ohjeita muuttaessasi SmartDeviceMonitor for Client -asetuksia, kuten TCP/IP-aikakatkaisua, siirto-/rinnakkaistulostusta ja tulostinryhmiä. Windows 95/98: A Avaa [Tulostimet]-ikkuna [Käynnistä]-valikosta. B Napsauta [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. C Napsauta [Lisätiedot]-välilehteä ja napsauta [Portin asetukset]. Esiin tulee [Portin asetukset]-valintaikkuna. Windows 2000 / Windows NT 4.0: A Avaa [Tulostimet]-ikkuna [Käynnistä]-valikosta. B Napsauta [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. C Napsauta [Portit]-välilehdellä [Portin asetukset]. Näyttöön ilmestyy [Kokoonpano]-valintaikkuna. Windows XP, Windows Server 2003: 26 A Avaa [Tulostimet ja faksit] -ikkuna [Käynnistä]-valikosta. Esiin tulee [Tulostimet ja faksit]-valintaikkuna. B Napsauta sen laitteen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. Tulostimen ominaisuudet tulevat näkyviin. C Napsauta [Portit]-välilehteä ja napsauta [Portin asetukset]. Esiin tulee [Portin määritykset]-valintaikkuna. TCP/IP-protokollalle voi määrittää aikakatkaisun asetukset. IPP-protokollalle voidaan määrittää käyttäjä-, välityspalvelin- ja aikakatkaisuasetukset. Jos [Siirto-/rinnakkaistulostus]-välilehden asetukset eivät ole käytettävissä, noudata seuraavia ohjeita. A Sulje [Portin määritykset] -valintaikkuna napsauttamalla [Peruuta]. B Käynnistä SmartDeviceMonitor for Client ja napsauta hiiren oikeanpuoleisella painikkeella tehtäväpalkin SmartDeviceMonitor for Client - kuvaketta. C Napsauta ensin [Ominaisuudet] ja sitten [Lisäasetukset]. D Valitse [Aseta kunkin portin Korvaava-/Rinnakkaistulostus] -valintaruutu. E Sulje [Lisäasetukset] -valintaikkuna napsauttamalla [OK].

35 Tulostinohjaimen asentaminen Viite Lisätietoja näistä asetuksista, katso Verkko-opas tai SmartDeviceMonitor for Client -ohjelman Ohje. PLC- tai RPCS-tulostinohjaimen asentaminen (TCP/IP) 1 Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Napsauta [Seuraava >]. H Valitse laite, jota haluat käyttää. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti:], [Ohjain:] ja [Portti:], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Napsauta [Portti:], ja napsauta sitten [Lisää]. K Napsauta [SmartDeviceMonitor] ja napsauta sitten [OK]. L Napsauta ensin [TCP/IP], ja sitten [Hae]. Näkyviin tulee TCP/IP-porttia käyttävien tulostimien luettelo. 27

36 Laitteen valmistelu 1 M Valitse tulostin napsauttamalla sitä ja napsauta sen jälkeen [OK]. Näyttöön tulevat vain tietokoneen kyselyyn vastanneet tulostimet. Jos haluat käyttää tulostinta, joka ei näy luettelossa, napsauta [Määritä osoite - TCP/IP] ja näppäile IP-osoite tai isäntänimi. N Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti:]. O Määritä käyttäjäkoodi tarvittaessa. Voit kirjoittaa enintään kahdeksan numeroa. Kirjaimia tai symboleita ei voi käyttää. P Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] -ruutuun. Q Napsauta [Jatka]. Asennus alkaa. R Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Käyttäjäkoodien avulla SmartDeviceMonitor for Admin -ohjelman käyttäjä voi tarkistaa kunkin käyttäjän tulostamien arkkien määrän. Lisätietoja on SmartDeviceMonitor for Admin -ohjelman Ohjeessa. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. Windows 95/98/Me -käyttöjärjestelmässä ei voi lisätä IP-osoitetta, joka on osittain samanlainen kuin jo käytössä oleva osoite. Esimerkiksi, jos osoite on jo käytössä, osoitetta xx ei voi käyttää. Vastaavasti jos osoite on käytössä, osoitetta ei voi käyttää. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. PLC- tai RPCS-tulostinohjaimen asentaminen (IPP) 28 Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää, että käytössä on tili, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä.

37 Tulostinohjaimen asentaminen A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Valitse laite, jota haluat käyttää. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. H Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti:], [Ohjain:] ja [Portti:], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. I Napsauta [Portti:], ja napsauta sitten [Lisää]. J Napsauta [SmartDeviceMonitor] ja napsauta sitten [OK]. K Napsauta [IPP]. L Kirjoita [Kirjoitin-URL] -kenttään tulostimen osoitteeksi osoite/printer. Jos palvelintodennus on määritetty, ota SSL-protokolla käyttöön kirjoittamalla osoite/printer (Internet Explorer 5.01 tai uudempi on oltava asennettuna). (Esimerkin IP-osoite on ) Voit kirjoittaa tulostimen osoitteeksi osoite/ipp. M Kirjoita kohtaan [IPP-portti] nimi, jonka perusteella tulostimen voi tunnistaa. Älä käytä jo olemassa olevien porttien nimiä. Jos nimeä ei määritetä tässä, kohtaan [Kirjoitin-URL] kirjoitettu osoite määritetään IPP-portin nimeksi. N Napsauta [Lisäasetukset] ja tee tarvittavat asetukset. Katso lisätietoja näistä asetuksista SmartDeviceMonitor for Client -ohjelman Ohjeesta. 1 29

38 Laitteen valmistelu 1 O Napsauta [OK]. P Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti:]. Q Määritä käyttäjäkoodi tarvittaessa. Voit kirjoittaa enintään kahdeksan numeroa. Kirjaimia tai symboleita ei voi käyttää. R Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] -ruutuun. S Napsauta [Jatka]. Asennus alkaa. T Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. Käyttäjäkoodien avulla SmartDeviceMonitor for Admin -ohjelman käyttäjä voi tarkistaa kunkin käyttäjän tulostamien arkkien määrän. Lisätietoja on SmartDeviceMonitor for Admin -ohjelman Ohjeessa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. 30

39 Tulostinohjaimen asentaminen Standard TCP/IP -portin käyttö Tässä kerrotaan, kuinka PCL- tai RPCS-tulostinohjain asennetaan käyttämällä TCP/IP-porttia. Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional- tai Windows Server käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. IPv6-ympäristössä ei voi käyttää Standard TCP/IP -porttia. Käytä Smart- DeviceMonitor for Client -porttia. 1 PLC- tai RPCS-tulostinohjaimen asentaminen A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Napsauta [Seuraava >]. H Valitse laite, jota haluat käyttää. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti:], [Ohjain:] ja [Portti:], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Napsauta [Portti:], ja napsauta sitten [Lisää]. K Napsauta [Standard TCP/IP] ja sitten [OK]. Määritä Standard TCP/IP -portin asetukset ja katso sen jälkeen Windowsin Ohjetta, jos [Standard TCP/IP Portti] ei tule näkyviin. 31

40 Laitteen valmistelu 1 L Napsauta [Add Standard TCP/IP Printer Port Wizard] -valintaikkunassa [Next]. M Kirjoita tulostimen nimi tai IP-osoite kohtaan [Printer Name or IP Address]. Portin nimi tulee automaattisesti [Port Name] -tekstikenttään. Muuta nimeä tarvittaessa. Kun laitteen valintanäyttö tulee näkyviin, valitse RICOH NetworkPrinter Driver C Model. N Napsauta [Next >]. O Napsauta [Add Standard TCP/IP Printer Port Wizard] -valintaikkunassa [Finish]. Asennuksen aloitusikkuna tulee näkyviin. P Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti:]. Q Määritä oletustulostin tarpeen mukaan. R Napsauta [Continue]. Tulostinohjaimen asennus alkaa. S Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. LPR-portin käyttö Tässä kerrotaan, kuinka PCL- tai RPCS-tulostinohjain asennetaan käyttämällä LPR-porttia. Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. 32

41 Tulostinohjaimen asentaminen PLC- tai RPCS-tulostinohjaimen asentaminen A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Valitse laite, jota haluat käyttää. Jos haluat vaihtaa tulostimen nimen, vaihda se kohdassa [Muuta asetuksia: Tulostimen nimi ]. H Napsauta [Seuraava >]. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti:], [Ohjain:] ja [Portti:], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Napsauta [Portti:], ja napsauta sitten [Lisää]. K Napsauta [LPR-portti], ja napsauta sitten [OK]. Jos [LPR-portti] ei tule näkyviin, katso Windowsin Ohjetta ja asenna se. L Kirjoita tulostimen IP-osoite kohtaan [Lpd-palvelimen nimi tai osoite]. M Kirjoita lp kohtaan [Palvelimen tulostimen tai tulostusjonon nimi] ja napsauta sen jälkeen [OK]. Portti lisätään. N Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti:]. O Määritä oletustulostin tarpeen mukaan. P Napsauta [Jatka]. Tulostinohjaimen asennus alkaa. 1 33

42 Laitteen valmistelu 1 Q Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. 34

43 Käyttö Windows-verkkotulostimena Käyttö Windows-verkkotulostimena Tässä kerrotaan, kuinka PCL- tai RPCS-tulostinohjain asennetaan, kun tulostinta käytetään Windows-verkkotulostimena. Kun haluat käyttää tulostinpalvelinta, asenna tulostinohjain valitsemalla Verkkokirjoitinpalvelin ja valitse sitten Windows 2000/XP-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmän jaettu tulostin. Tässä osassa oletetaan, että asiakas on jo määritetty olemaan yhteydessä Windows 2000/XP-, Windows Server tai Windows NT 4.0 -tulostinpalvelimen kanssa. Älä aloita seuraavia toimenpiteitä, ennen kuin asiakkaan määritykset on oikein tehty. 1 Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. Jos tulostinpalvelin on liitetty tulostimeen käyttämällä SmartDeviceMonitorporttia, siirto- ja rinnakkaistulostusta ei voi käyttää asiakaskoneesta. Jos käytössä on Windows XP- tai Windows Server tulostinpalvelin, SmartDeviceMonitor-ohjelman ilmoitustoimintoja ei välttämättä voi käyttää asiakaskoneella. Jos käytössä on Windows NT 4.0 -tulostinpalvelin, tulostinohjain on asennettava ennen tulostinpalvelimen liittämistä tulostimeen. PLC- tai RPCS-tulostinohjaimen asentaminen A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. 35

44 Laitteen valmistelu 1 G Napsauta [Seuraava >]. H Merkitse valintaruutu [Tulostimen nimi] ja valitse haluamasi tulostimet. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti:], [Ohjain:] ja [Portti:], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Napsauta [Portti:], ja napsauta sitten [Lisää]. K Napsauta [Verkkotulostin] ja sen jälkeen [OK]. L Kaksoisnapsauta tulostinpalvelimena käytettävän tietokoneen nimeä [Selaa tulostimia] -ikkunassa. M Valitse tulostin napsauttamalla sitä ja napsauta sen jälkeen [OK]. N Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti:]. O Määritä käyttäjäkoodi tarpeen mukaan. RPCS-tulostinohjaimelle käyttäjäkoodi voidaan määrittää tulostinohjaimen asennuksen jälkeen. Katso lisätietoja käyttäjäkoodista tulostinohjaimen Ohjeesta. P Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] -ruutuun. Q Napsauta [Jatka]. Tulostinohjaimen asennus alkaa. R Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. 36

45 Käyttö NetWare-tulostinpalvelimena/ etätulostimena Käyttö NetWare-tulostinpalvelimena/ etätulostimena Tässä kerrotaan, kuinka Windows-tietokone määritetään NetWare-asiakkaaksi. 1 Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. Netware-palvelimia ei voi käyttää IPv6-ympäristössä. Seuraavassa oletetaan, että NetWare-asiakas on asennettu asiakastietokoneeseen ja että NetWare-palvelinympäristön asetukset on tehty asianmukaisesti. Asenna kaikki tarvittavat asiakassovellukset ennen seuraavia toimenpiteitä. Asenna tulostinohjain kirjautuessasi NetWare-tiedostopalvelimelle. Esimerkissä käytetään seuraavia arvoja: Käyttöjärjestelmä: Windows 98 NetWare-versio: 4.1 Tiedostopalvelimen nimi: CAREE Jonon nimi: R-QUEUE A Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. B Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. C Napsauta [PCL/RPCS-tulostinohjaimet]. D Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. E Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. F Napsauta [Seuraava >]. G Valitse [Tulostimen nimi] -valintaruutu ja valitse haluamasi tulostin. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. 37

46 Laitteen valmistelu 1 H Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti:], [Ohjain:] ja [Portti:], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. I Napsauta [Portti:], ja napsauta sitten [Lisää]. J Napsauta [Verkkotulostin] ja sen jälkeen [OK]. K Kaksoisnapsauta NetWare-tiedostopalvelimen nimeä verkkopuussa. Luotu jono tulee näkyviin. L Valitse tulostusjono ja napsauta [OK]. M Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti:]. N Napsauta [Jatka]. Tulostinohjaimen asennus alkaa. O Napsauta [Valmis] valintaikkunassa [Valitse ohjelma]. P Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Q Kun tietokone on käynnistynyt uudelleen, avaa tulostimen ominaisuudet [Tulostimet]-ikkunasta. Jos käytössäsi on Windows XP- tai Windows Server käyttöjärjestelmä, avaa tulostimen ominaisuudet [Tulostimet ja faksit] -ikkunasta. R Poista [Tulostinasetukset]-välilehdellä valintamerkki kohdista [Sivunsiirto] ja [Ota erotinsivu käyttöön]. Jos käytössä on Windows 2000/XP-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmä, napsauta [NetWare-asetus]-välilehteä. Älä merkitse näitä valintaruutuja, sillä tulostinohjain valitsee ne automaattisesti. Jos merkitset valintaruudut, tulostin ei välttämättä tulosta kunnolla. S Sulje tulostimen ominaisuuksien valintaikkuna napsauttamalla [OK]. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Oletusarvoisesti protokolla on pois käytöstä. Ota se käyttöön käyttämällä Web Image Monitor -ohjelmaa tai Telnetiä. 38

47 Käyttö NetWare-tulostinpalvelimena/ etätulostimena Sivunsiirto Älä määritä sivunsiirtoa NetWarella. Windowsin tulostinohjain ohjaa sivunsiirtoa. Jos sivunsiirto määritetään NetWarella, tulostin ei välttämättä tulosta kunnolla. Poista sivunsiirto käytöstä käyttöjärjestelmäsi mukaan seuraavia ohjeita noudattamalla: Jos käytössä on Windows 95/98/Me -käyttöjärjestelmä, poista tulostimen ominaisuuksien [Kirjoittimen asetukset] -välilehdellä valintamerkki kohdasta [Sivunsiirto]. Jos käytössä on Windows 2000/XP-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmä, poista tulostimen ominaisuuksien valintaikkunan [Net- Ware-asetukset] -välilehdellä valintamerkki kohdasta [Sivunsiirto]. 1 Erotinsivu Älä määritä erotinsivua NetWarella. Poista erotinsivut käytöstä käyttöjärjestelmäsi mukaan seuraavia ohjeita noudattamalla: Jos käytössä on Windows 95/98/Me -käyttöjärjestelmä, poista tulostimen ominaisuuksien valintaikkunan [Kirjoittimen asetukset] -välilehdellä valintamerkki kohdasta [Ota erotinsivu käyttöön]. Jos käytössä on Windows 2000/XP-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmä, poista tulostimen ominaisuuksien valintaikkunan [Net- Ware-asetukset] -välilehdellä valintamerkki kohdasta [Ota erotinsivu käyttöön]. Tulostus nollauksen jälkeen Tulostimen nollauksen jälkeen tulostimen ja tulostinpalvelimen välisen yhteyden muodostuminen kestää noin sekuntia. Tänä aikana töitä voidaan ottaa vastaan (NetWare-asetuksista riippuen), mutta niitä ei tulosteta. Kun aloitat tulostuksen nollattuasi tulostimen etätulostimena, tarkista tulostinpalvelimelta, että yhteys etätulostimeen on katkaistu, tai odota kaksi minuuttia, ennen kuin yrität tulostamista. 39

48 Laitteen valmistelu USB-liitäntää käyttävän tulostinohjaimen asennus 1 Tässä osassa kerrotaan, miten USB-liitäntää käyttävät tulostinohjaimet asennetaan. Tarkista ennen asennusta, ettei tietokoneessa ole käyttöjärjestelmän lisäksi käynnissä muita ohjelmia ja että tulostustöitä ei ole kesken. Laitteen mukana toimitetulla CD-levyllä on tarvittavat tulostinohjaimet. Windows Me - USB 40 Tärkeää Asennus USB-liitännän kautta ei ole mahdollista Windows 95/98 -käyttöjärjestelmässä. Päivitä käyttöjärjestelmäksi Windows Me tai uudempi. Lataa USB Printing Support Windows Me käyttöjärjestelmälle toimittajan Internet-sivuilta. Kun USB-liitäntää käytetään ensimmäisen kerran, plug and play -toiminto käynnistyy ja käyttöjärjestelmän mukaan näkyviin tulee [Uusi laite löydetty]-, [Ohjattu laiteohjelman asennus]- tai [Ohjattu uuden laitteen asennus] -valintaikkuna. Jos tulostinohjain on jo asennettu, plug and play -toiminto on käytössä ja USBporttiin kytketyn tulostimen kuvake lisätään [Tulostimet]-ikkunaan. A Lataa USB Printing Support toimittajan Internet-sivuilta. Hae mallin nimi ja lataa USB Printing Support toimittajan Internet-sivuilta. Tallenna se paikkaan, josta löydät sen helposti. B Laitteen kytkeminen tietokoneeseen USB-kaapelilla. Kytke USB-kaapeli kunnolla. C Napsauta Ohjattu uuden laitteiston asennus -ikkunassa kohtaa [Etsi laitteelle sopiva ohjain[suositellaan]] ja napsauta sitten [Seuraava >]. D Valitse [Määritä sijainti:] ja napsauta [Selaa...]. Näyttöön tulee [Selaa kansiota]-valintaikkuna. E Määritä USB Printing Support -lähdetiedostojen sijainti ja napsauta [Seuraava]. F Tarkista sijainti ja napsauta sen jälkeen [Seuraava >]. USB Printing Support asennetaan. G Napsauta [Valmis]. Jos tulostinohjain on jo asennettu, plug and play -toiminto on käytössä ja USB001-porttiin kytketyn tulostimen kuvake lisätään [Tulostimet]-ikkunaan.

49 USB-liitäntää käyttävän tulostinohjaimen asennus H Lisää tulostinohjain. Napsauta ensin [Etsi laitteelle sopiva ohjain. [Suositellaan]] ja sen jälkeen [Seuraava]. I Valitse [Määritä sijainti:] ja napsauta [Selaa...]. Näyttöön tulee [Selaa kansiota]-valintaikkuna. J Laita CD-levy CD-ROM-asemaan. 1 Kun Auto Run käynnistyy, napsauta [Lopeta]. Voit poistaa Auto Run -toiminnon käytöstä painamalla {Shift}-näppäintä samalla, kun CD-ROM-levy asetetaan asemaan, ja pitämällä sitä painettuna, kunnes tietokone lopettaa CD-ROM-levyn lukemisen. K Määritä tulostinohjaimen lähdetiedostojen sijainti ja napsauta [Seuraava >]. Jos CD-ROM-asema on D, tulostinohjaimen lähdetiedostojen sijainti on seuraava: RPCS D:\DRIVERS\RPCS\WIN9X_ME\(Kieli)\DISK1 PCL 5c (väritulostus) D:\DRIVERS\PCL5C\WIN9X_ME\(Kieli)\DISK1 PCL 5e (mustavalkotulostus) D:\DRIVERS\PCL5E\WIN9X_ME\(Kieli)\DISK1 PCL 6 D:\DRIVERS\PCL6\WIN9X_ME\(Kieli)\DISK1 PostScript 3 ( Scanner Driver and Utilities -levy) D:\DRIVERS\PS\WIN9X_ME\(Kieli)\DISK1 L Tarkista sijainti ja napsauta sen jälkeen [Seuraava >]. Ohjattu tulostimen asennus käynnistyy. M Napsauta [Valmis]. Asennus on suoritettu. Jos asennus onnistui, USB001 -porttiin liitetyn tulostimen kuvake lisätään [Tulostimet]-ikkunaan. USB:n jälkeen oleva numero vaihtelee kytkettyjen tulostimien lukumäärän mukaan. Kun USB Printing Support on asennettu ja toinen laite liitetään tietokoneeseen USB-liitännän kautta, USB Printing Support -ohjelmaa ei tarvitse asentaa uudelleen. Jos tulostinohjainta ei ole asennettu, noudata USB Printing Support -ohjelman asentamisen jälkeen tulostimen plug and play -ohjeita. 41

50 Laitteen valmistelu Windows USB 1 42 Tärkeää Tulostinohjaimen asentamiseen tarvitaan pääkäyttäjän oikeudet. Kirjaudu sisään käyttäen tiliä, jolla on pääkäyttäjän oikeudet. Kun USB-liitäntää käytetään ensimmäisen kerran, Ohjattu uuden laitteiston asennus käynnistyy ja USB Printing Support asennetaan. Jos tulostinohjain on jo asennettu, plug and play -toiminto on käytössä ja USBporttiin kytketyn tulostimen kuvake lisätään [Tulostimet]-ikkunaan. Jos tulostinohjainta ei ole asennettu, asenna se laitteen mukana tulevalta CD- ROM-levyltä tulostimen plug and play -ohjeiden mukaan. A Laitteen kytkeminen tietokoneeseen USB-kaapelilla. Kytke USB-kaapeli kunnolla. B Napsauta Ohjattu uuden laitteiston asennus -ikkunassa kohtaa [Etsi laitteelle sopiva ohjain[suositus]] ja napsauta sitten [Seuraava >]. C Valitse [Määritä sijainti] ja napsauta [Seuraava >]. D Laita CD-levy CD-ROM-asemaan. Kun Auto Run käynnistyy, napsauta [Lopeta]. Auto Run -toiminnon voi poistaa käytöstä painamalla vasenta {Vaihto}-näppäintä samalla, kun CD-ROM-levy asetetaan asemaan, ja pitämällä sitä painettuna, kunnes tietokone lopettaa CD-ROM-levyn lukemisen. E Määritä tulostinohjaimen lähdetiedostojen sijainti. Jos CD-ROM-asema on D, tulostinohjaimen lähdetiedostojen sijainti on seuraava: RPCS D:\DRIVERS\RPCS\WIN2K_XP\(Kieli)\DISK1 PCL 5c (väritulostus) D:\DRIVERS\PCL5C\WIN2K_XP\(Kieli)\DISK1 PCL 5e (mustavalkotulostus) D:\DRIVERS\PCL5E\WIN2K_XP\(Kieli)\DISK1 PCL 6 D:\DRIVERS\PCL6\WIN2K_XP\(Kieli)\DISK1 PostScript 3 ( Scanner Driver and Utilities -levy) D:\DRIVERS\PS\WIN2K_XP\(Kieli)\DISK1 F Tarkista tulostinohjaimen sijainti ja napsauta [OK]. G Napsauta [Seuraava]. H Napsauta [Valmis]. Jos tulostinohjain on jo asennettu, plug and play -toiminto on käytössä ja USB001-porttiin kytketyn tulostimen kuvake lisätään [Tulostimet]-ikkunaan. USB:n jälkeen oleva numero vaihtelee kytkettyjen tulostimien lukumäärän mukaan.

51 USB-liitäntää käyttävän tulostinohjaimen asennus Windows XP, Windows Server USB Tärkeää Tulostinohjaimen asentamiseen tarvitaan pääkäyttäjän oikeudet. Kirjaudu sisään käyttäen tiliä, jolla on pääkäyttäjän oikeudet. Kun USB-liitäntää käytetään ensimmäisen kerran, Ohjattu uuden laitteiston asennus käynnistyy ja USB Printing Support asennetaan. Jos tulostinohjain on jo asennettu, plug and play -toiminto on käytössä ja USBporttiin kytketyn tulostimen kuvake lisätään [Tulostimet]-ikkunaan. Laitteen mukana toimitetulla CD-levyllä on tarvittavat tulostinohjaimet. Jos tulostinohjainta ei ole asennettu, asenna se laitteen mukana tulevalta CD- ROM-levyltä tulostimen plug and play -ohjeiden mukaan. A Laitteen kytkeminen tietokoneeseen USB-kaapelilla. Kytke USB-kaapeli kunnolla. B Napsauta Ohjattu uuden laitteiston asennus -ikkunassa kohtaa [Etsi laitteelle sopiva ohjain[suositus]] ja napsauta sitten [Seuraava >]. C Laita CD-levy CD-ROM-asemaan. Jos Auto Run käynnistyy, napsauta [Peruuta] ja sen jälkeen [Lopeta]. Auto Run -toiminnon voi poistaa käytöstä painamalla vasenta {Vaihto}-näppäintä samalla, kun CD-ROM-levy asetetaan asemaan, ja pitämällä sitä painettuna, kunnes tietokone lopettaa CD-ROM-levyn lukemisen. D Merkitse [Ota mukaan tämä sijaintipaikka hakuun:] -valintaruutu kohdassa [Hae paras ohjain näistä sijaintipaikoista], napsauta [Selaa] ja valitse tulostinohjaimen sijainti. Jos CD-ROM-asema on D, tulostinohjaimen lähdetiedostojen sijainti on seuraava: RPCS D:\DRIVERS\RPCS\WIN2K_XP\(Kieli)\DISK1 PCL 5c (väritulostus) D:\DRIVERS\PCL5C\WIN2K_XP\(Kieli)\DISK1 PCL 5e (mustavalkotulostus) D:\DRIVERS\PCL5E\WIN2K_XP\(Kieli)\DISK1 PCL 6 D:\DRIVERS\PCL6\WIN2K_XP\(Kieli)\DISK1 PostScript 3 ( Scanner Driver and Utilities -levy) D:\DRIVERS\PS\WIN2K_XP\(Kieli)\DISK1 1 43

52 Laitteen valmistelu 1 E Tarkista tulostinohjaimen sijainti ja napsauta [Seuraava >]. F Napsauta [Jatka]. G Napsauta [Valmis]. Jos asennus onnistui, USB001 -porttiin liitetyn tulostimen kuvake lisätään [Tulostimet ja faksit]-ikkunaan. USB:n jälkeen oleva numero vaihtelee kytkettyjen tulostimien lukumäärän mukaan. 44

53 Tulostus rinnakkaisliitännän kautta Tulostus rinnakkaisliitännän kautta Tässä kerrotaan, kuinka PCL- tai RPCS-tulostinohjain asennetaan käyttämällä rinnakkaisporttia. Jos haluat käyttää laitetta rinnakkaisliitännän kautta, valitse tulostinohjaimen asennuksen aikana [LPT1]. 1 Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. PLC- tai RPCS-tulostinohjaimen asentaminen A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja napsauta [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Napsauta [Seuraava >]. H Valitse [Tulostimen nimi] -valintaruutu ja valitse haluamasi tulostin. Jos haluat vaihtaa tulostimen nimen, vaihda se ruudussa [Muuta asetuksia: Tulostimen nimi ]. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti:], [Ohjain:] ja [Portti:], voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Tarkista, että [LPT1:] näkyy kohdassa [Portti:]. 45

54 Laitteen valmistelu 1 K Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] -ruutuun. L Napsauta [Valmis]. Tulostinohjaimen asennus alkaa. M Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja napsauta [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Jos haluat lopettaa valitun ohjelmiston asennuksen, napsauta [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. 46

55 IEEE yhteyttä (SCSI-tulostusta) käyttävän tulostinohjaimen asennus IEEE yhteyttä (SCSI-tulostusta) käyttävän tulostinohjaimen asennus Laitteen mukana toimitetulla CD-levyllä on tarvittavat tulostinohjaimet. 1 Tärkeää Sulje kaikki käynnissä olevat sovellukset äläkä tulosta asennuksen aikana. Älä liitä IEEE tai USB-laitteita tietokoneeseen tai kytke muihin tulostimiin virtaa asennuksen aikana. Ennen tulostinohjaimen asennuksen poistamista on tarkistettava, että IEEE liitäntäkaapeli on irrotettu tietokoneesta. SCSI-tulostus on otettava käyttöön ohjauspaneelista. Katso lisätietoja verkkooppaasta. Laite voi ottaa vastaan tulostustietoja vain yhdeltä tietokoneelta kerrallaan. Näyttöön voi tulla viesti, jos töitä tulee samanaikaisesti usealta eri tietokoneelta. Jos näin tapahtuu, ensimmäiseksi vastaanotettu työ tulostetaan ensin. Kun tulostinohjain on oikein asennettu, tulostimen kuvake muuttuu, kun lisävarusteena saatava IEEE kaapeli kytketään tai irrotetaan. Windows 2000 Tässä kerrotaan, kuinka tulostinohjain asennetaan tietokoneeseen, jossa on Windows käyttöjärjestelmä, käyttämällä IEEE 1394 liitäntää (SCSI-tulostus). Tärkeää Jos [Ohjattu uuden laitteiston asennus] tulee näkyviin joka kerran, kun tietokone käynnistetään tai kaapeli kytketään, poista laite käytöstä. Jos haluat asentaa uuden tulostinohjaimen 1394_00n-portin määrityksen jälkeen, valitse ohjaimen asennuksen aikana portiksi [1394_00]. Tulostinohjaimen asentamiseen tarvitaan pääkäyttäjän oikeudet. Kirjaudu sisään käyttäen tiliä, jolla on pääkäyttäjän oikeudet. Lisävarusteena saatavaa 1394-liitäntäkorttia voidaan käyttää vain, jos käyttöjärjestelmään on asennettu Service Pack 1 (SP1) tai uudempi. A Kytke laite ja tietokone toisiinsa IEEE liitäntäkaapelilla. B Napsauta [Seuraava >] [Ohjattu uuden laitteiston asennus] -valintaikkunassa. C Kun viesti Ohjattu toiminto suorittaa loppuun tämän laitteen asennuksen: Tuntematon ilmestyy näyttöön, napsauta [Määritetty sijainti] ja sitten [Seuraava >]. 47

56 Laitteen valmistelu 1 D Kun näyttöön ilmestyy viesti Määritä ohjaintiedostojen sijainti valitse [Valinnaiset etsintäkohteet.], napsauta [Määritetty sijainti] ja napsauta sen jälkeen [Seuraava >]. E Laita CD-levy CD-ROM-asemaan. Jos Auto Run käynnistyy, napsauta [Peruuta] ja sen jälkeen [Lopeta]. Auto Run -toiminnon voi poistaa käytöstä painamalla vasenta {Vaihto}- näppäintä samalla, kun CD-ROM-levy asetetaan asemaan, ja pitämällä sitä painettuna, kunnes tietokone lopettaa CD-ROM-levyn lukemisen. F Napsauta [Selaa]. G Valitse tulostinohjain, jonka haluat asentaa. Jos CD-ROM-asema on D, tulostinohjaimen lähdetiedostojen sijainti on seuraava: RPCS D:\DRIVERS\RPCS\WIN2K_XP\(Kieli)\DISK1 PCL 5c (väritulostus) D:\DRIVERS\PCL5C\WIN2K_XP\(Kieli)\DISK1 PCL 5e (mustavalkotulostus) D:\DRIVERS\PCL5E\WIN2K_XP\(Kieli)\DISK1 PCL 6 D:\DRIVERS\PCL6\WIN2K_XP\(Kieli)\DISK1 PostScript 3 ( Scanner Driver and Utilities -levy) D:\DRIVERS\PS\WIN2K_XP\(Kieli)\DISK1 H Napsauta [Avaa]. I Napsauta [OK]. J Noudata näytön ohjeita. Kun asennus on suoritettu, porttiin 1394_00n liitetty tulostin ilmestyy ikkunaan [Tulostimet]: ( n näyttää kytkettyjen tulostimien määrän.) Jos tulostinohjain on jo asennettu, tulostimen kuvake lisätään [Tulostimet]-ikkunaan. Tässä tapauksessa tulostinohjainta ei tarvitse asentaa. Jos tulostuksessa on häiriöitä asentamisen jälkeen, poista portti ja asenna tulostinohjain uudelleen. Katso lisätietoja Vianmääritys-oppaasta. 48

57 IEEE yhteyttä (SCSI-tulostusta) käyttävän tulostinohjaimen asennus Jos et halua asentaa tulostinta, kun Ohjattu uuden laitteen asennus käynnistyy SCSI-tulostusta tukevassa käyttöjärjestelmässä, poista laite käytöstä seuraavien ohjeiden mukaan. A Kun esiin tulee [Ohjattu uuden laitteiston asennus] -valintaikkuna, napsauta [Seuraava]. B Kun näytössä lukee Ohjattu toiminto suorittaa loppuun tämän laitteen asennuksen: Tuntematon, valitse [Etsi laitteelle sopiva ohjain (suositus)] ja napsauta [Seuraava >]. C Kun viesti Valitse haku- ja asennusvaihtoehdot. tulee näkyviin, poista kaikki valinnat [Hae näistä sijaintipaikoista paras ohjain.] -ikkunasta ja napsauta [Seuraava >]. D Kun viesti Ohjaintiedostojen etsinnän tulokset tulee näkyviin, valitse [Poista laite käytöstä. Ohjaimen asennus voidaan suorittaa loppuun käyttämällä Ohjauspaneelin ohjattua laitteistotoimintoa.] -valintaruutu, ja napsauta sitten [Valmis]. 1 49

58 Laitteen valmistelu Windows XP, Windows Server Tämä kertoo, kuinka tulostinohjain asennetaan tietokoneeseen, jossa on Windows XP- tai Windows Server 2000 käyttöjärjestelmä, käyttämällä IEEE 1394 liitäntää (SCSI-tulostus). Tärkeää SCSI-tulostus on otettava käyttöön ohjauspaneelista. Katso lisätietoja verkkooppaasta. Tulostinohjaimen asentamiseen tarvitaan pääkäyttäjän oikeudet. Kirjaudu sisään käyttäen tiliä, jolla on pääkäyttäjän oikeudet. A Kytke laite ja tietokone toisiinsa IEEE liitäntäkaapelilla. Kun [Ohjattu uuden laitteiston asennus] -valintaikkuna tulee näkyviin, tarkista, että [Tämän ohjatun toiminnon avulla voit asentaa ohjelmia tälle laitteelle: (Tuntematon) ] tulee näkyviin. B Valitse [Asenna määritetyssä paikassa olevasta luettelosta (Lisäasetukset)] ja napsauta [Seuraava]. C Kun viesti Valitse haku- ja asennusvaihtoehdot tulee näkyviin, valitse [Hae näistä sijaintipaikoista paras ohjain.], ja merkitse [Ota tämä sijaintipaikka hakuun:]-valintaruutu. D Laita CD-levy CD-ROM-asemaan. Jos Auto Run käynnistyy, napsauta [Peruuta] ja sen jälkeen [Lopeta]. Auto Run -toiminnon voi poistaa käytöstä painamalla vasenta {Vaihto}-näppäintä samalla, kun CD-ROM-levy asetetaan asemaan, ja pitämällä sitä painettuna, kunnes tietokone lopettaa CD-ROM-levyn lukemisen. E Määritä tulostinohjaimen lähdetiedostojen sijainti ja napsauta [Seuraava]. Jos CD-ROM-asema on D, tulostinohjaimen lähdetiedostojen sijainti on seuraava: RPCS D:\DRIVERS\RPCS\WIN2K_XP\(Kieli)\DISK1 PCL 5c (väritulostus) D:\DRIVERS\PCL5C\WIN2K_XP\(Kieli)\DISK1 PCL 5e (mustavalkotulostus) D:\DRIVERS\PCL5E\WIN2K_XP\(Kieli)\DISK1 PCL 6 D:\DRIVERS\PCL6\WIN2K_XP\(Kieli)\DISK1 PostScript 3 ( Scanner Driver and Utilities -levy) D:\DRIVERS\PS\WIN2K_XP\(Kieli)\DISK1 Kun asennus on suoritettu, 1394_00n -porttiin liitetty tulostin ilmestyy [Tulostimet ja faksit] -ikkunaan. ( n on liitettyjen tulostinten lukumäärä.) 50

59 IEEE yhteyttä (SCSI-tulostusta) käyttävän tulostinohjaimen asennus F Noudata näytön ohjeita. Jos tulostinohjain on jo asennettu, tulostimen kuvake lisätään [Tulostimet ja faksit] -ikkunaan. Tässä tapauksessa tulostinohjainta ei tarvitse asentaa. Vaikka tulostinohjain olisikin jo asennettu, Ohjattu uuden laitteen asennus voi tulla näkyviin, kun laite ja tietokone yhdistetään ensimmäisen kerran IEEE liitäntäkaapelilla. Jos näin tapahtuu, asenna tulostinohjain. 1 Laite voi ottaa vastaan tulostustietoja vain yhdeltä tietokoneelta kerrallaan. Jos laitteelle lähetetään samanaikaisesti tietoja usealta tietokoneelta, tietokoneen näyttöön voi ilmestyä viesti. Jos haluat asentaa uuden tulostinohjaimen 1394_00n-portin määrityksen jälkeen, valitse ohjaimen asennuksen aikana portiksi [1394_00]. Kun tulostinohjain on oikein asennettu, tulostimen kuvake muuttuu, kun lisävarusteena saatava IEEE kaapeli kytketään tai irrotetaan. Jos tulostuksessa on häiriöitä asentamisen jälkeen, poista portti ja asenna tulostinohjain uudelleen. Katso lisätietoja Vianmääritys-oppaasta. Jos et halua asentaa tulostinta, kun Ohjattu uuden laitteen asennus käynnistyy SCSI-tulostusta tukevassa käyttöjärjestelmässä, poista laite käytöstä seuraavien ohjeiden mukaan. A Kun [Ohjattu uuden laitteiston asennus] -valintaikkuna tulee näkyviin, tarkista, että [Tämän ohjatun toiminnon avulla voit asentaa ohjelmia tälle laitteelle: Tuntematon] tulee näkyviin, valitse [Asenna määritetyssä paikassa olevasta luettelosta (Lisäasetukset)] ja napsauta [Seuraava >]. B Kun viesti Valitse haku- ja asennusvaihtoehdot. tulee näkyviin, poista kaikki valinnat [Hae näistä sijaintipaikoista paras ohjain.] -ikkunasta ja napsauta [Seuraava >]. C Kun näyttöön tulee viesti Ohjattu toiminto ei löytänyt tietokoneestasi ohjelmistoa laitteelle., napsauta [OK]. D Kun näyttöön tulee viesti Tätä laitetta ei voi asentaa, valitse [Älä anna uudelleen kehotetta tämän ohjelman asentamisesta] -valintaruutu ja napsauta [Valmis]. 51

60 Laitteen valmistelu Tulostus Bluetooth-liitännän kautta 1 Tässä osassa kerrotaan, kuinka Bluetooth-liitännän kautta tulostetaan. Tuetut profiilit Seuraavat profiilit tukevat Bluetooth-liitäntää. SPP, HCRP Bluetooth-liitännällä voidaan yhdistää samanaikaisesti enintään kaksi Bluetooth-sovitinta tai Bluetooth-yhteensopivaa tietokonetta: yksi SPPprofiililla, yksi HCRP-profiililla. Kun useampi kuin yksi Bluetooth-sovitin tai Bluetooth-yhteensopiva tietokone liitetään samanaikaisesti, ensimmäisenä yhteyden muodostanut laite valitaan. Jos haluat muodostaa yhteyden johonkin toiseen laitteeseen, peruuta ensimmäisenä muodostettu yhteys. SPP-liitäntä ei tue kaksisuuntaista yhteyttä. HCRP-liitäntä tukee kaksisuuntaista yhteyttä. BIP BIP-liitäntää varten laitteeseen on asennettava moduuli, jossa on PostScript 3. BIP-profiilin kautta voidaan liittää vain yksi Bluetooth-sovitin tai Bluetooth-yhteensopiva tietokone. BIP-profiililla voi tulostaa vain JPEG-kuvia. BIP-profiilin kanssa ei voi käyttää käyttäjäkoodeja. Tulostaminen ei onnistu, jos tulostustoimintoja on rajoitettu. Kaikki tulostimet eivät tue BIP-profiilia. Tässä käyttöohjeessa kuvataan tulostusta käyttämällä SPP-liitäntää. Katso tietoja HCRP- tai BIP-liitännällä tulostamisesta käyttämäsi Bluetooth-sovittimen mukana toimitetusta Ohjeesta. 52

61 Tulostus Bluetooth-liitännän kautta Tulostus Bluetooth-liitännän kautta Asenna tulostinohjain rinnakkaisliitännän asennusohjeiden mukaan. Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional- tai Windows Server käyttöjärjestelmässä edellyttää tunnusta, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. A Käynnistä 3Com Bluetooth Connection Manager. B Tarkista, että haluamasi tulostin näkyy 3Com Bluetooth Connection Manager -ohjelmassa. C Valitse [Tool]-valikosta [COM port]. D Tarkista, että viesti Bluetooth Serial Client (COMx) ilmestyy asiakasporttien alaisuuteen. (X on Bluetooth-yhteyden käyttämän COM-portin numero.) E Napsauta [Close]. F Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. G Napsauta sen tulostimen kuvaketta, jota haluat käyttää. H Valitse [Tiedosto]-valikosta [Ominaisuudet]. I Napsauta [Portit]-välilehteä. J Merkitse [Portti]-kohdan [COMx:]-valintaruutu. X on Bluetooth-yhteyden käyttämän COM-portin numero. K Napsauta [OK]. Sulje [Tulostimet]-ikkuna. Jos haluat käyttää aina samaa tulostinta, merkitse [Käytä aina tälle yhteydelle] -valintaruutu. Järjestelmävaatimukset vaihtelevat Bluetooth-standardin ja -asetusten mukaan. Katso lisätietoja käyttämiesi tuotteiden käyttöohjeista. Katso lisätietoja Bluetooth-asetusten määrittämisestä muissa käyttöjärjestelmissä tai eri apuohjelmia käyttämällä kyseisten käyttöjärjestelmien tai apuohjelmien käyttöohjeista. Jos tulostustyön lähettämisen aikana näkyviin tulee valintaikkuna, muodosta verkkoyhteys uudelleen seuraavasti: A Valitse haluamasi tulostin [Tulostimet ja faksit] -ikkunassa. B Napsauta [Yhdistä]. Viite Katso lisätietoja Bluetooth-sovittimen tai Bluetooth-yhteensopivan tietokoneen mukana toimitetuista käyttöohjeista. 53 1

62 Laitteen valmistelu Suojausasetukset 1 Tässä osassa kerrotaan kuinka suojausasetukset määritetään. A Käynnistä 3Com Bluetooth Connection Manager. B Valitse [Tools]-valikosta [Security Mode]. Näyttöön ilmestyy [Security Mode] -valintaikkuna. C Valitse suojaustapa [Security Mode:] -luettelosta. Jos napsautat [High] tai [Custom] ja valitset [Custom Settings] -valintaikkunassa [Link], näppäile Bluetooth-salasana. Lisätietoja salasanasta, katso s.54 Tulostus suojausta käytettäessä. Muita suojaustapoja ja mukautettuja asetuksia käytettäessä salasanaa ei tarvita. Katso lisätietoja eri suojaustavoista apuohjelman mukana toimitetuista käyttöohjeista. D Napsauta [OK]. Sulje [Security Mode] -valintaikkuna. Viite Katso lisätietoja suojaustavoista 3Com Bluetooth Connection Managerin Ohjeesta. Lisätietoja salasanasta, joka vaaditaan tulostustöiden siirtoa varten, katso s.54 Tulostus suojausta käytettäessä. Tulostus suojausta käytettäessä Tässä osassa kerrotaan kuinka tulostetaan suojausta käytettäessä. A Lähetä tulostustyö käytössä olevaan tulostimeen. Tietokoneen määrityksistä riippuen näkyviin voi tulla [Yhdistä]-valintaikkuna. Jos näin tapahtuu, muodosta verkkoyhteys käyttämällä sitä. B Näyttöön ilmestyy [Todentaminen]-valintaikkuna. C Näppäile Bluetooth-salasana ja napsauta [OK]. Anna Bluetooth-salasanaksi laitteen sarjanumeron neljä viimeistä numeroa. Sarjanumero näkyy laitteen taakse kiinnitetyssä tarrassa. Jos sarjanumero on esimerkiksi 00A , Bluetooth-salasana on D Tulostustyö lähetetään. Bluetooth-salasana on joka laitteella erilainen, eikä sitä voi muuttaa. 54

63 Tulostimen lisävarusteiden asetukset Tulostimen lisävarusteiden asetukset Tee laitteen lisävarusteiden asetukset käyttämällä tulostinohjainta, kun kaksisuuntainen yhteys on pois käytöstä. Viite Lisätietoja lisävarusteiden asetuksista, katso s.57 Jos kaksisuuntainen yhteys ei ole käytössä. 1 Kaksisuuntaisen yhteyden ehdot Kaksisuuntainen yhteys mahdollistaa paperikoko- ja syöttösuunta-asetuksia koskevien tietojen lähettämisen automaattisesti tulostimeen. Voit myös tarkistaa laitteen tilan tietokoneelta. Windows 95/98/Me, Windows 2000/XP, Windows Server 2003 ja Windows NT 4.0 tukevat kaksisuuntaista yhteyttä. Jos käytät RPCS-tulostinohjainta ja kaksisuuntainen yhteys on käytössä Windows käyttöjärjestelmässä, [Muuta lisätarvikkeita] -välilehti ei ole käytettävissä. RPCS-tulostinohjain tukee kaksisuuntaista yhteyttä ja päivittää laitteen tilan automaattisesti. PCL-tulostinohjain tukee kaksisuuntaista yhteyttä. Laitteen tilan voi päivittää manuaalisesti. Kaksisuuntaisen yhteyden tuki edellyttää seuraavien ehtojen täyttymistä: Käytettäessä rinnakkaisliitäntää Tietokoneen on tuettava kaksisuuntaista yhteyttä. Laitteen on tuettava kaksisuuntaista yhteyttä. Liitäntäkaapelin on tuettava kaksisuuntaista yhteyttä. Laite on kytkettävä tietokoneeseen standardin mukaisilla rinnakkaiskaapeleilla ja rinnakkaisliittimillä. Windows käyttöjärjestelmässä [Kaksisuuntaisuuden tuki] -valintaruudun pitää olla valittuna ja [Lisää kirjoitin kirjoitinryhmään] -valintaruutu ei saa olla valittuna RPCS-ohjaimen [Portit]-välilehdellä. 55

64 Laitteen valmistelu 1 Käytettäessä verkkoyhteyttä Laitteen on tuettava kaksisuuntaista yhteyttä. CD-ROM-levyllä olevan SmartDeviceMonitor for Client -ohjelman on oltava asennettuna ja TCP/IP-protokollan on oltava käytössä. Windows käyttöjärjestelmässä [Kaksisuuntaisuuden tuki] -valintaruudun pitää olla valittuna ja [Lisää kirjoitin kirjoitinryhmään] -valintaruutu ei saa olla valittuna RPCS-ohjaimen [Portit]-välilehdellä. Edellä mainittujen lisäksi jonkin seuraavista ehdoista on täytyttävä: SmartDeviceMonitor for Client -portti ja TCP/IP-protokolla ovat käytössä. Standard TCP/IP -portti on käytössä eikä oletusportin nimeä ole vaihdetttu (Windows 2000/XP, Windows Server 2003). Microsoft TCP/IP -tulostuksen IP-osoite on määritetty käyttöön (Windows NT 4.0). IPP-protokollaa käytettäessä IPP-portin nimessä on oltava IP-osoite. Käytettäessä IEEE liitäntää Tietokoneen on tuettava kaksisuuntaista yhteyttä. Laite on kytkettävä tietokoneen IEEE liitäntään IEEE liitäntäkaapelilla. [Aktivoi] on valittava IEEE 1394:n SCSI-tulostuksessa ja [Aktivoi] on valittava kaksisuuntaiseessa SCSI-tulostuksessa. Windows 2000/XP- ja Windows Server käyttöjärjestelmissä [Kaksisuuntaisuuden tuki] -valintaruudun pitää olla valittuna ja [Lisää kirjoitin kirjoitinryhmään] -valintaruutu ei saa olla valittuna RPCS-ohjaimen [Portti]- välilehdellä. Käytettäessä USB-liitäntää Laite on kytkettävä tietokoneen USB-porttiin USB-liitäntäkaapelilla. Tietokoneen on tuettava kaksisuuntaista yhteyttä. Asenna SmartDeviceMonitor for Client laitteen mukana toimitetulta CD-ROMlevyltä. 56

65 Tulostimen lisävarusteiden asetukset Jos kaksisuuntainen yhteys ei ole käytössä Lisävarusteiden asetukset on määritettävä, jos kaksisuuntainen yhteys ei ole käytössä. Tärkeää Windows 2000/XP- ja Windows Server käyttöjärjestelmissä tulostimen ominaisuuksien muuttamiseen [Tulostimet]-kansiossa tarvitaan tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. Windows NT 4.0 -käyttöjärjestelmässä tulostimien ominaisuuksien muuttamiseen kohdassa [Tulostimet] (Windows 2000) tai [Tulostimet ja faksit] (Windows XP / Windows Server 2003) tarvitaan täydet käyttöoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. Valitse Windows XP tai Windows Server käyttöjärjestelmässä [Käynnistä] -valikosta [Asetukset] ja napsauta [Tulostimet ja faksit]. Esiin tulee [Tulostimet ja faksit]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto]-valikosta [Ominaisuudet]. D Napsauta [Muuta lisätarvikkeita]-välilehteä. Jos [Muuta lisätarvikkeita] -välilehden vaihtoehdot eivät ole käytettävissä, kaksisuuntainen yhteys on käytössä. Tässä tapauksessa lisävarusteiden asetuksia ei tarvitse muuttaa. Jos käytät RPCS-tulostinohjainta, napsauta [Muuta lisätarvikkeita] -välilehteä. E Valitse asennetut lisävarusteet kohdasta [Lisävarusteet] ja tee tarvittavat asetukset. F Valitse muistin kokonaismäärä kohdassa [Kokonaismuisti:], kun ylimääräinen SDRAM-moduuli on lisätty. G Valitse käytettävä kasetti napsauttamalla sitä kohdassa [Paperilähteen asetukset:] ja valitse sen jälkeen paperin koko, suunta ja tyyppi tälle kasetille. Merkitse [Älä käytä automaattista valintaa] -valintaruutu, jotta kasettia ei huomioida automaattisessa kasetinvalinnassa. H Sulje tulostimen ominaisuuksien valintaikkuna napsauttamalla [OK]. 1 57

66 Laitteen valmistelu Font Manager ohjelman asennus 1 Tärkeää Jos käyttöjärjestelmänä on Windows 2000/XP, Windows Server 2003 tai Windows NT 4.0, apuohjelmien asennukseen Auto Run -ohjelmalla tarvitaan pääkäyttäjän oikeudet. Tulostinohjaimen asentaminen Auto Run -toiminnolla edellyttää kirjautumista sisään pääkäyttäjän oikeuksin. A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Napsauta [Font Manager 2000]. D Noudata näytön ohjeita. 58

67 Adobe PageMaker -version 6.0, 6.5 tai 7.0 käyttö Adobe PageMaker -version 6.0, 6.5 tai 7.0 käyttö Jos Adobe PageMaker -ohjelmaa käytetään Windows 95/98/Me/2000/XP, Windows Server 2003 tai Windows NT 4.0 -käyttöjärjestelmässä, PPD-tiedostot pitää kopioida PageMakerin asennuskansioon. PPD-tiedostojen tunniste on.ppd, ja ne ovat CD-ROM-levyllä kansiossa DRI- VERS\PS\WIN9X_ME\(Kieli)\DISK1. PS -kansion WIN9X_ME -alikansio on Windows 95/98/Me -järjestelmiä varten. Valitse oikea kansio käyttöjärjestelmäsi mukaan. Valitse käyttöjärjestelmäsi mukainen kieli kolmannesta eli (Kieli) -kansiosta. Kopioi.ppd-tiedosto PageMaker-kansioon. PageMaker 6,0:n oletusasennuksessa Hakemisto on C:\PM6\RSRC\PPD4. PageMaker 6,5:n oletusasennuksessa Hakemisto on C:\PM65\RSRC\USENGLISH\PPD4. USENGLISH voi vaihdella valitsemasi kielen mukaan. PageMaker 7,0:n oletusasennuksessa Hakemisto on C:\PM7\RSRC\USENGLISH\PPD4. USENGLISH voi vaihdella valitsemasi kielen mukaan. 1 Jos ohjainta ei ole asetettu oikein.ppd -tiedoston kopioinnin jälkeen, tulostus ei ehkä tapahdu oikein. Kun käytät PageMaker-ohjelmaa, tulostinohjaimen valittavissa olevat lisätoiminnot eivät ole käytössä. Alla kuvataan tulostimen lisätoimintojen käyttöönotto. A Napsauta [Tiedosto]-valikosta [Tulosta]. Näyttöön ilmestyy [Tulosta dokumentti] -valintaikkuna. B Tee tarvittavat asetukset [Asetukset]-ikkunassa. 59

68 Laitteen valmistelu 1 60

69 2. Tulostinohjaimen asetukset PCL - Tulostimen ominaisuuksien avaaminen Windows 95/98/Me - Tulostimen ominaisuuksien avaaminen Tulostimen ominaisuuksin valintaikkunan voi avata kahdella tavalla. Tulostimen oletusasetusten määrittäminen Avaa tulostimen ominaisuuksien valintaikkuna [Tulostimet/Kirjoittimet]-ikkunasta. Tärkeää Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto]-valikosta [Ominaisuudet]. D Tee tarvittavat asetukset ja napsauta [OK]. Joissakin sovelluksissa ei käytetä tulostinohjaimen asetuksia vaan sovelluksen omia oletusasetuksia. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 61

70 Tulostinohjaimen asetukset Tulostimen asetusten määrittäminen sovelluksesta 2 Tulostimen asetukset voi määrittää tietylle sovellukselle. Kun haluat määrittää tulostimen asetukset tietylle sovellukselle, avaa tulostimen ominaisuuksien valintaikkuna kyseisestä sovelluksesta. Seuraavassa kerrotaan, kuinka määritetään asetukset Windows 95/98/Me -käyttöjärjestelmän WordPad-sovellukselle. A Napsauta [Tiedosto]-valikosta [Tulosta]. Näyttöön ilmestyy [Tulosta]-valintaikkuna. B Valitse haluamasi tulostin [Nimi]-luettelosta ja napsauta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. C Tee tarvittavat asetukset ja napsauta [OK]. D Aloita tulostus napsauttamalla [OK]. Tulostimen ominaisuuksien valintaikkunan avaamistapa voi vaihdella sovelluksen mukaan. Katso lisätietoja käyttämäsi sovelluksen käyttöohjeista. Joissakin sovelluksissa ei käytetä tulostinohjaimen asetuksia vaan sovelluksen omia oletusasetuksia. Seuraavien ohjeiden mukaisesti tekemäsi asetukset vaikuttavat vain parhaillaan käyttämääsi sovellukseen. Peruskäyttäjät voivat muuttaa sovelluksen [Tulosta]-valintaikkunassa näkyviä ominaisuuksia. Tässä tehtyjä asetuksia käytetään oletusasetuksina tästä sovelluksesta tulostettaessa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 62

71 PCL - Tulostimen ominaisuuksien avaaminen Windows Tulostimen ominaisuuksien avaaminen Tulostimen oletusasetusten määrittäminen - tulostimen ominaisuudet Tärkeää Jos haluat muuttaa tulostimen oletusasetuksia, mukaan luettuna lisävarusteiden kokoonpanoasetuksia, kirjaudu sisään käyttämällä tiliä, jolla on tulostimien hallintaoikeudet. Pääkäyttäjä- ja tehokäyttäjäryhmien jäsenillä on oletuksena tulostinten hallintaoikeudet. Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto]-valikosta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. D Tee tarvittavat asetukset ja napsauta [OK]. Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 2 Tulostimen oletusasetusten määrittäminen - Tulostusmääritykset Tärkeää Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto...]-valikosta [Tulostusmääritykset]. Näyttöön ilmestyy [Tulostusmääritykset]-valintaikkuna. D Tee tarvittavat asetukset ja napsauta [OK]. Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 63

72 Tulostinohjaimen asetukset Tulostimen asetusten määrittäminen sovelluksesta 2 Tulostimen asetukset voi määrittää tietylle sovellukselle. Jos haluat määrittää tulostimen asetukset tietylle sovellukselle, avaa [Tulostusmääritykset]-valintaikkuna kyseisestä sovelluksesta. Seuraavassa kerrotaan, kuinka määritetään asetukset Windows käyttöjärjestelmän WordPad-sovellukselle. A Napsauta [Tiedosto]-valikosta [Tulosta...]. Näyttöön ilmestyy [Tulosta]-valintaikkuna. B Valitse haluamasi tulostin [Valitse tulostin] -ikkunassa. C Tee tarvittavat asetukset ja aloita tulostus napsauttamalla [Käytä]. [Tulostusmääritykset]-valintaikkunan avaamistapa voi vaihdella sovelluksen mukaan. Katso lisätietoja käyttämäsi sovelluksen käyttöohjeista. Seuraavien ohjeiden mukaisesti tekemäsi asetukset vaikuttavat vain parhaillaan käyttämääsi sovellukseen. Peruskäyttäjät voivat muuttaa sovelluksen [Tulosta]-valintaikkunassa näkyviä ominaisuuksia. Tässä tehtyjä asetuksia käytetään oletusasetuksina tästä sovelluksesta tulostettaessa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 64

73 PCL - Tulostimen ominaisuuksien avaaminen Windows XP, Windows Server Tulostimen ominaisuuksien avaaminen Tulostimen oletusasetusten määrittäminen - tulostimen ominaisuudet Tärkeää Jos haluat muuttaa tulostimen oletusasetuksia, mukaan luettuna lisävarusteiden kokoonpanoasetuksia, kirjaudu sisään käyttämällä tiliä, jolla on tulostimien hallintaoikeudet. Pääkäyttäjä- ja tehokäyttäjäryhmien jäsenillä on oletuksena tulostinten hallintaoikeudet. Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Tulostimet ja faksit]. Esiin tulee [Tulostimet ja faksit]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto]-valikosta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. D Tee tarvittavat asetukset ja napsauta [OK]. Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 2 Tulostimen oletusasetusten määrittäminen - Tulostusmääritykset Tärkeää Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Tulostimet ja faksit]. Esiin tulee [Tulostimet ja faksit]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto...]-valikosta [Tulostusmääritykset]. Näyttöön ilmestyy [Tulostusmääritykset]-valintaikkuna. D Tee tarvittavat asetukset ja napsauta [OK]. Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 65

74 Tulostinohjaimen asetukset Tulostimen asetusten määrittäminen sovelluksesta 2 Tulostimen asetukset voi määrittää tietylle sovellukselle. Jos haluat määrittää tulostimen asetukset tietylle sovellukselle, avaa [Tulostusmääritykset]-valintaikkuna kyseisestä sovelluksesta. Seuraavassa kerrotaan, kuinka määritetään asetukset Windows XP -käyttöjärjestelmän WordPad-sovellukselle. A Napsauta [Tiedosto]-valikosta [Tulosta...]. Näyttöön ilmestyy [Tulosta]-valintaikkuna. B Valitse haluamasi tulostin [Valitse tulostin]-luettelosta ja napsauta [Ominaisuudet]. C Tee tarvittavat asetukset ja aloita tulostus napsauttamalla [OK]. [Tulostusmääritykset]-valintaikkunan avaamistapa voi vaihdella sovelluksen mukaan. Katso lisätietoja käyttämäsi sovelluksen käyttöohjeista. Seuraavien ohjeiden mukaisesti tekemäsi asetukset vaikuttavat vain parhaillaan käyttämääsi sovellukseen. Peruskäyttäjät voivat muuttaa sovelluksen [Tulosta]-valintaikkunassa näkyviä ominaisuuksia. Tässä tehtyjä asetuksia käytetään oletusasetuksina tästä sovelluksesta tulostettaessa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 66

75 PCL - Tulostimen ominaisuuksien avaaminen Windows NT Tulostimen ominaisuuksien avaaminen Tulostimen oletusasetusten määrittäminen - tulostimen ominaisuudet Tärkeää Jos haluat muuttaa tulostimen oletusasetuksia, mukaan luettuna lisävarusteiden kokoonpanoasetuksia, kirjaudu sisään käyttämällä tiliä, jolla on täydet käyttöoikeudet. Pääkäyttäjä-, palvelinoperaattori-, tulostinoperaattori- ja tehokäyttäjäryhmien jäsenillä on oletuksena täydet käyttöoikeudet. Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto]-valikosta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. D Tee tarvittavat asetukset ja napsauta [OK]. 2 Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. Tulostimen oletusasetusten määrittäminen - oletus Tärkeää Jos haluat muuttaa tulostimen oletusasetuksia, mukaan luettuna lisävarusteiden kokoonpanoasetuksia, kirjaudu sisään käyttämällä tiliä, jolla on täydet käyttöoikeudet. Pääkäyttäjä-, palvelinoperaattori-, tulostinoperaattori- ja tehokäyttäjäryhmien jäsenillä on oletuksena täydet käyttöoikeudet. Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. 67

76 Tulostinohjaimen asetukset C Napsauta [Tiedosto...]-valikosta [Asiakirjan oletukset]. Näyttöön ilmestyy [Asiakirjan oletukset]-valintaikkuna. D Tee tarvittavat asetukset ja napsauta [OK]. 2 Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. Tulostimen asetusten määrittäminen sovelluksesta Tulostimen asetukset voi määrittää tietylle sovellukselle. Kun haluat määrittää tulostimen asetukset tietylle sovellukselle, avaa tulostimen ominaisuuksien valintaikkuna kyseisestä sovelluksesta. Seuraavassa kerrotaan, kuinka määritetään asetukset Windows NT 4.0 -käyttöjärjestelmän WordPad-sovellukselle. A Napsauta [Tiedosto]-valikosta [Tulosta]. Näyttöön ilmestyy [Tulosta]-valintaikkuna. B Valitse haluamasi tulostin [Nimi]-luettelosta ja napsauta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. C Tee tarvittavat asetukset ja napsauta [OK]. D Aloita tulostus napsauttamalla [OK]. Tulostimen ominaisuuksien valintaikkunan avaamistapa voi vaihdella sovelluksen mukaan. Katso lisätietoja käyttämäsi sovelluksen käyttöohjeista. Joissakin sovelluksissa ei käytetä tulostinohjaimen asetuksia vaan sovelluksen omia oletusasetuksia. Seuraavien ohjeiden mukaisesti tekemäsi asetukset vaikuttavat vain parhaillaan käyttämääsi sovellukseen. Peruskäyttäjät voivat muuttaa sovelluksen [Tulosta]-valintaikkunassa näkyviä ominaisuuksia. Tässä tehtyjä asetuksia käytetään oletusasetuksina tästä sovelluksesta tulostettaessa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 68

77 RPCS - Tulostimen ominaisuuksien avaaminen RPCS - Tulostimen ominaisuuksien avaaminen Windows 95/98/Me - Tulostimen ominaisuuksien avaaminen Tulostimen ominaisuuksien valintaikkunaa on kahta eri tyyppiä. Tässä käyttöohjeessa käytetään esimerkkinä Monitoimivälilehti -tyyppiä. Katso lisätietoja valintaikkunatyypin vaihtamisesta tulostinohjaimen Ohjeesta. 2 Monitoimivälilehti Tämäntyyppinen valintaikkuna on tarkoitettu käyttäjille, jotka muuttavat usein tulostusasetuksia erilaisia tulostustehtäviä varten. Mukautettu asetus Tämäntyyppinen valintaikkuna on tarkoitettu käyttäjille, jotka muuttavat tulostusasetuksia harvoin. Tämäntyyppisen valintaikkunan ulkoasu voi vaihdella asennettujen lisävarusteiden mukaan. Tulostimen oletusasetusten määrittäminen Avaa tulostimen ominaisuuksien valintaikkuna [Tulostimet/Kirjoittimet]-ikkunasta. Tärkeää Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto]-valikosta [Ominaisuudet]. Kun tulostimen ominaisuuksien valintaikkuna avataan RPCS-tulostinohjaimen asentamisen jälkeen, esiin tulee vahvistusviesti. Tulostimen ominaisuuksien valinta ikkuna avautuu, kun napsautat [OK]. D Tee tarvittavat asetukset ja napsauta [OK]. Joissakin sovelluksissa ei käytetä tulostinohjaimen asetuksia vaan sovelluksen omia oletusasetuksia. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 69

78 Tulostinohjaimen asetukset Tulostimen asetusten määrittäminen sovelluksesta 2 Tulostimen asetukset voi määrittää tietylle sovellukselle. Kun haluat määrittää tulostimen asetukset tietylle sovellukselle, avaa tulostimen ominaisuuksien valintaikkuna kyseisestä sovelluksesta. Seuraavassa kerrotaan, kuinka määritetään asetukset Windows 95/98/Me -käyttöjärjestelmän WordPad-sovellukselle. A Napsauta [Tiedosto]-valikosta [Tulosta]. Näyttöön ilmestyy [Tulosta]-valintaikkuna. B Valitse haluamasi tulostin [Nimi]-luettelosta ja napsauta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. C Tee tarvittavat asetukset ja napsauta [OK]. D Aloita tulostus napsauttamalla [OK]. Tulostimen ominaisuuksien valintaikkunan avaamistapa voi vaihdella sovelluksen mukaan. Katso lisätietoja käyttämäsi sovelluksen käyttöohjeista. Joissakin sovelluksissa ei käytetä tulostinohjaimen asetuksia vaan sovelluksen omia oletusasetuksia. Seuraavien ohjeiden mukaisesti tekemäsi asetukset vaikuttavat vain parhaillaan käyttämääsi sovellukseen. Peruskäyttäjät voivat muuttaa sovelluksen [Tulosta]-valintaikkunassa näkyviä ominaisuuksia. Tässä tehtyjä asetuksia käytetään oletusasetuksina tästä sovelluksesta tulostettaessa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 70

79 RPCS - Tulostimen ominaisuuksien avaaminen Windows Tulostimen ominaisuuksien avaaminen Tässä osassa kerrotaan kuinka tulostinohjaimen ominaisuudet määritetään. Tulostimen oletusasetusten määrittäminen - tulostimen ominaisuudet Tärkeää Jos haluat muuttaa tulostimen oletusasetuksia, mukaan luettuna lisävarusteiden kokoonpanoasetuksia, kirjaudu sisään käyttämällä tiliä, jolla on tulostimien hallintaoikeudet. Pääkäyttäjä- ja tehokäyttäjäryhmien jäsenillä on oletuksena tulostinten hallintaoikeudet. Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto]-valikosta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. Kun tulostimen ominaisuuksien valintaikkuna avataan RPCS-tulostinohjaimen asentamisen jälkeen, esiin tulee vahvistusviesti. Tulostimen ominaisuuksien valinta ikkuna avautuu, kun napsautat [OK]. D Tee tarvittavat asetukset ja napsauta [OK]. 2 Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. Tulostimen oletusasetusten määrittäminen - Tulostusmääritykset Tärkeää Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. 71

80 Tulostinohjaimen asetukset C Valitse [Tiedosto...]-valikosta [Tulostusmääritykset]. Näyttöön ilmestyy [Tulostusmääritykset]-valintaikkuna. D Tee tarvittavat asetukset ja napsauta [OK]. 2 Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. Tulostimen asetusten määrittäminen sovelluksesta Tulostimen asetukset voi määrittää tietylle sovellukselle. Jos haluat määrittää tulostimen asetukset tietylle sovellukselle, avaa [Tulostusmääritykset]-valintaikkuna kyseisestä sovelluksesta. Seuraavassa kerrotaan, kuinka määritetään asetukset Windows käyttöjärjestelmän WordPad-sovellukselle. A Napsauta [Tiedosto]-valikosta [Tulosta...]. Näyttöön ilmestyy [Tulosta]-valintaikkuna. B Valitse haluamasi tulostin [Valitse tulostin] -ikkunassa. C Tee tarvittavat asetukset ja aloita tulostus napsauttamalla [Käytä]. [Tulostusmääritykset]-valintaikkunan avaamistapa voi vaihdella sovelluksen mukaan. Katso lisätietoja käyttämäsi sovelluksen käyttöohjeista. Seuraavien ohjeiden mukaisesti tekemäsi asetukset vaikuttavat vain parhaillaan käyttämääsi sovellukseen. Peruskäyttäjät voivat muuttaa sovelluksen [Tulosta]-valintaikkunassa näkyviä ominaisuuksia. Tässä tehtyjä asetuksia käytetään oletusasetuksina tästä sovelluksesta tulostettaessa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 72

81 RPCS - Tulostimen ominaisuuksien avaaminen Windows XP, Windows Server Tulostimen ominaisuuksien avaaminen Tulostimen oletusasetusten määrittäminen - tulostimen ominaisuudet Tärkeää Jos haluat muuttaa tulostimen oletusasetuksia, mukaan luettuna lisävarusteiden kokoonpanoasetuksia, kirjaudu sisään käyttämällä tiliä, jolla on tulostimien hallintaoikeudet. Pääkäyttäjä- ja tehokäyttäjäryhmien jäsenillä on oletuksena tulostinten hallintaoikeudet. Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Tulostimet ja faksit]. Esiin tulee [Tulostimet ja faksit]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto]-valikosta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. Kun tulostimen ominaisuuksien valintaikkuna avataan RPCS-tulostinohjaimen asentamisen jälkeen, esiin tulee vahvistusviesti. Tulostimen ominaisuuksien valinta ikkuna avautuu, kun napsautat [OK]. D Tee tarvittavat asetukset ja napsauta [OK]. 2 Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. Tulostimen oletusasetusten määrittäminen - Tulostusmääritykset Tärkeää Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Tulostimet ja faksit]. Esiin tulee [Tulostimet ja faksit]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. 73

82 Tulostinohjaimen asetukset C Valitse [Tiedosto...]-valikosta [Tulostusmääritykset]. Näyttöön ilmestyy [Tulostusmääritykset]-valintaikkuna. D Tee tarvittavat asetukset ja napsauta [OK]. 2 Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. Tulostimen asetusten määrittäminen sovelluksesta Tulostimen asetukset voi määrittää tietylle sovellukselle. Jos haluat määrittää tulostimen asetukset tietylle sovellukselle, avaa [Tulostusmääritykset]-valintaikkuna kyseisestä sovelluksesta. Seuraavassa kerrotaan, kuinka määritetään asetukset Windows XP -käyttöjärjestelmän WordPad-sovellukselle. A Napsauta [Tiedosto]-valikosta [Tulosta...]. Näyttöön ilmestyy [Tulosta]-valintaikkuna. B Valitse haluamasi tulostin [Valitse tulostin] -ikkunassa. C Tee tarvittavat asetukset ja aloita tulostus napsauttamalla [Käytä]. [Tulostusmääritykset]-valintaikkunan avaamistapa voi vaihdella sovelluksen mukaan. Katso lisätietoja käyttämäsi sovelluksen käyttöohjeista. Seuraavien ohjeiden mukaisesti tekemäsi asetukset vaikuttavat vain parhaillaan käyttämääsi sovellukseen. Peruskäyttäjät voivat muuttaa sovelluksen [Tulosta]-valintaikkunassa näkyviä ominaisuuksia. Tässä tehtyjä asetuksia käytetään oletusasetuksina tästä sovelluksesta tulostettaessa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 74

83 RPCS - Tulostimen ominaisuuksien avaaminen Windows NT Tulostimen ominaisuuksien avaaminen Tulostimen oletusasetusten määrittäminen - tulostimen ominaisuudet Tärkeää Jos haluat muuttaa tulostimen oletusasetuksia, mukaan luettuna lisävarusteiden kokoonpanoasetuksia, kirjaudu sisään käyttämällä tiliä, jolla on täydet käyttöoikeudet. Pääkäyttäjä-, palvelinoperaattori-, tulostinoperaattori- ja tehokäyttäjäryhmien jäsenillä on oletuksena täydet käyttöoikeudet. Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Tiedosto]-valikosta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. Kun tulostimen ominaisuuksien valintaikkuna avataan RPCS-tulostinohjaimen asentamisen jälkeen, esiin tulee vahvistusviesti. Tulostimen ominaisuuksien valinta ikkuna avautuu, kun napsautat [OK]. D Tee tarvittavat asetukset ja napsauta [OK]. 2 Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. Tulostimen oletusasetusten määrittäminen - oletus Tärkeää Jos haluat muuttaa tulostimen oletusasetuksia, mukaan luettuna lisävarusteiden kokoonpanoasetuksia, kirjaudu sisään käyttämällä tiliä, jolla on täydet käyttöoikeudet. Pääkäyttäjä-, palvelinoperaattori-, tulostinoperaattori- ja tehokäyttäjäryhmien jäsenillä on oletuksena täydet käyttöoikeudet. Tulostimen oletusasetuksia ei voi muuttaa joka käyttäjälle erikseen. Tulostimen ominaisuuksien valintaikkunassa tehdyt asetukset koskevat kaikkia käyttäjiä. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Kirjoittimet]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. 75

84 Tulostinohjaimen asetukset B Napsauta sen tulostimen kuvaketta, jota haluat käyttää. C Napsauta [Tiedosto...]-valikosta [Asiakirjan oletukset]. Näyttöön ilmestyy [Asiakirjan oletukset]-valintaikkuna. D Tee tarvittavat asetukset ja napsauta [OK]. 2 Tässä tehtyjä asetuksia käytetään oletusasetuksina kaikissa sovelluksissa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. Tulostimen asetusten määrittäminen sovelluksesta Tulostimen asetukset voi määrittää tietylle sovellukselle. Kun haluat määrittää tulostimen asetukset tietylle sovellukselle, avaa tulostimen ominaisuuksien valintaikkuna kyseisestä sovelluksesta. Seuraavassa kerrotaan, kuinka määritetään asetukset Windows NT 4.0 -käyttöjärjestelmän WordPad-sovellukselle. A Napsauta [Tiedosto]-valikosta [Tulosta]. Näyttöön ilmestyy [Tulosta]-valintaikkuna. B Valitse haluamasi tulostin [Nimi]-luettelosta ja napsauta [Ominaisuudet]. Esiin tulee tulostimen ominaisuuksien valintaikkuna. C Tee tarvittavat asetukset ja napsauta [OK]. D Aloita tulostus napsauttamalla [OK]. Tulostimen ominaisuuksien valintaikkunan avaamistapa voi vaihdella sovelluksen mukaan. Katso lisätietoja käyttämäsi sovelluksen käyttöohjeista. Joissakin sovelluksissa ei käytetä tulostinohjaimen asetuksia vaan sovelluksen omia oletusasetuksia. Seuraavien ohjeiden mukaisesti tekemäsi asetukset vaikuttavat vain parhaillaan käyttämääsi sovellukseen. Peruskäyttäjät voivat muuttaa sovelluksen [Tulosta]-valintaikkunassa näkyviä ominaisuuksia. Tässä tehtyjä asetuksia käytetään oletusasetuksina tästä sovelluksesta tulostettaessa. Viite Katso lisätietoja tulostinohjaimen Ohjeesta. 76

85 3. Muita tulostustoimintoja PDF-tiedoston suoratulostus PDF-tiedostot voidaan lähettää suoraan laitteelle tulostettavaksi ilman, että PDF-sovellus avataan. Tärkeää Tämä toiminto on käytössä vain, kun lisävarusteena saatava PostScript 3 -yksikkö on asennettu. Tätä toimintoa voi käyttää vain alkuperäisten Adobe PDF -tiedostojen kanssa. Versioiden 1.3, 1.4 ja 1.5 PDF-tiedostot ovat yhteensopivia. Kalvo ja JBIG2 (PDF-version 1.4 toiminnot) eivät ole yhteensopivia. Toiminnot, jotka eivät kuulu PDF-versioon 1.5, eivät ole yhteensopivia. Joitakin korkean pakkaustason omaavia PDF-tiedostoja ei tueta. Kysy myyntiedustajaltasi tietoja tuetuista tiedostotyypeistä. Paperikokoon liittyviä virheitä voi esiintyä tulostettaessa mukautetun kokoiselle paperille. Tulostustapa Seuraavassa kuvataan kahta erilaista PDF-suoratulostustapaa: tulostus DeskTopBinder Lite -ohjelmalla ja komentoja käyttämällä. DeskTopBinder Lite -ohjelman käyttö DeskTopBinder Lite -ohjelman asennus Seuraa alla olevia ohjeita asentaaksesi DeskTopBinder Liten. A Sulje kaikki avoimet sovellukset. B Laita CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-levyn juurihakemistossa. C Valitse kieli ja napsauta [OK]. D Napsauta [DeskTopBinder - SmartDeviceMonitor for Client] ja napsauta sitten [Seuraava]. E Asenna DeskTopBinder Lite näytön ohjeiden mukaan. Jos ohjelma pyytää käynnistämään tietokoneen uudelleen DeskTopBinder Lite - ohjelman asennuksen jälkeen, käynnistä tietokone uudelleen ja jatka määritystä. 77

86 Muita tulostustoimintoja DeskTopBinder Lite-laajennukset 3 Noudata seuraavia toimenpiteitä käyttääksesi DeskTopBinder Lite -ohjelman PDF-suoratulostustoimintoa. A Valitse [Käynnistä]-valikosta [Ohjelmat], [DeskTopBinder] ja [Extended Features Wizard]. B Kun [Extended Features Wizard] ilmestyy, valitse [Käynnistä] ja napsauta sitten [Seuraava] toistuvasti, kunnes [Tulostustoiminto3]-ikkuna ilmestyy näkyviin. C Napsauta [Tulostustoiminto3]-näytössä [Lisää], jotta esiin tulee [PDF-suoratul. ominaisuudet]. D Valitse ohjain laitteelle, napsauta [OK], ja napsauta [Seuraava] toistuvasti kunnes [Valmis] näkyy. Napsauta [Valmis]. Function Palette Function Palette sisältää painikkeita, joiden toiminnot on jo määritetty DeskTopBinder Lite -ohjelman lisäominaisuuksissa. Näillä painikkeilla voit tulostaa Windows-tiedostoja, esikatsella tulosteita, muuttaa kuvia ja rekisteröidä skannereita asiakirjoja varten avaamatta DeskTopBinder Lite -ohjelmaa. Voit myös käyttää näitä toimintoja niin, että vedät hiirellä kohdetiedoston haluttua toimintoa vastaavan painikkeen luo. A Valitse [Käynnistä] -valikosta [Ohjelmat], [DeskTopBinder], ja [Function Palette]. Function Palette -kuvake lisätään näytön oikeassa alakulmassa olevaan tehtäväpalkkiin. B Napsauta hiiren oikeanpuoleisella painikkeella tehtäväpalkkiin lisättyä kuvaketta, ja tuo esiin Ominaisuudet-ikkuna napsauttamalla [ominaisuudet]. C Napsauta [Sisältö] -välilehteä, valitse [PDF-suoratul.] -valintaikkuna keskeltä ja napsauta [OK]. [ominaisuudet] -ikkuna sulkeutuu ja [PDF-suoratul.] -kuvake lisätään palettiin. PDF-suoratulostus Voit tulostaa PDF-tiedostoja suoraan noudattamalla alla olevaa menetelmää. A Vedä tulostettava tiedosto PDF-suoratulostus -kuvakkeeseen. B [Tulostustiedostoluettelo- PDF-suoratulostus] on näkyvissä. Valitse tulostettava PDF-tiedosto ja napsauta [OK]. PDF-tiedosto tulostetaan. 78

87 PDF-tiedoston suoratulostus Salasanalla suojattujen PDF-tiedostojen tulostus Noudata seuraavia ohjeita, kun haluat tulostaa salasanasuojattuja PDF-asiakirjoja. A Valitse Windows-käyttöjärjestelmässä [Käynnistä]-valikosta [Ohjelmat], [DeskTopBinder], ja [Extended Features Wizard]. B Kun [Extended Features Wizard] ilmestyy, valitse [Käynnistä] ja napsauta sitten [Seuraava] toistuvasti, kunnes [Tulostustoiminto3]-näyttö ilmestyy näkyviin. C Napsauta [Tulostustoiminto3]-näytössä [ominaisuudet...], jotta esiin tulee [PDFsuoratul. ominaisuudet]. D Valitse näytön oikeassa alakulmassa oleva [Käytä PDF-salasanaa] -valintaruutu ja napsauta [OK]. Napsauta [Seuraava] toistuvasti kunnes [Valmis] ilmestyy. Napsauta [Valmis] sulkeaksesi [Extended Features Wizard]-valintaikkunan. E Vedä tulostettava PDF-tiedosto paletin PDF-suoratulostus -kuvakkeeseen. F [Tulostustiedostoluettelo- PDF-suoratulostus] on näkyvissä. Valitse tulostettava PDF-tiedosto ja napsauta [OK]. G [PDF-suoratul. ominaisuudet] -ikkuna aukeaa. Näppäile tulostettavan PDF-tiedoston salasana näytön oikeassa alakulmassa olevaan [PDF-salasana] -kenttään ja napsauta [OK]. Salasanasuojattu PDF-tiedosto tulostetaan. 3 Suorita jokin seuraavista toiminnoista ennen salasanasuojatun PDF-tiedoston tulostusta: Näppäile PDF-salasana PDF-suoratulostuksen ominaisuudet -ikkunassa. Määritä PDF-salasana valitsemalla [Vaihda PDF-salasana] laitteen ohjauspaneelin [PDF-valikko] -valikossa. Jos [PDF-ryhmäsalasana] määritetään [PDF-valikko] -asetuksille, sama salasana tulee olla asetettuna sekä DeskTopBinder Lite -ohjelmassa että käyttöpaneelissa. 79

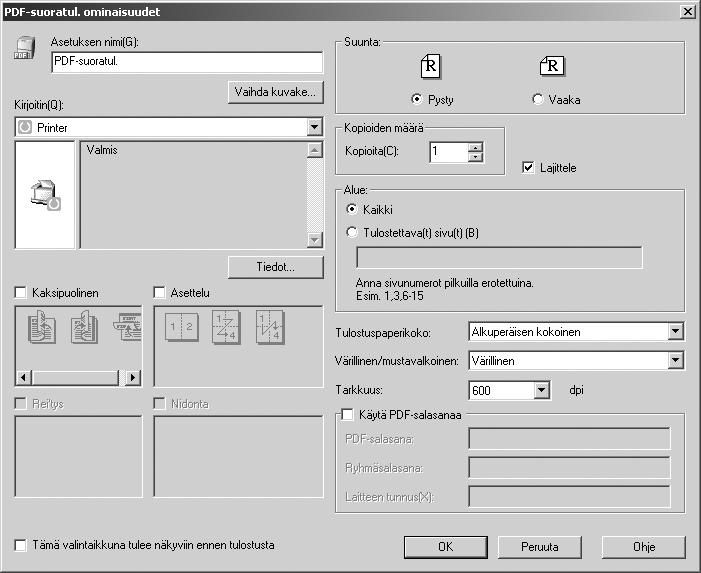

88 Muita tulostustoimintoja PDF-suoratulostuksen ominaisuudet ANW014S FI 1. Asetuksen nimi: Näyttää asetuksen nimen (enintään 63 yksibittistä merkkiä). 2. Vaihda kuvake... Vaihtaa työkalurivin kuvakkeen. 3. Tulostimen nimi: Näyttää PDF-suoratulostusta tukevien RPCS-ohjaimien luettelon. 4. Kaksipuolinen Tulostaa arkkien molemmille puolille. 5. Asettelu Tulostaa useita sivuja yksittäiselle arkille. 6. Rei'tys Ottaa käyttöön rei itystoiminnon. 7. Nidonta Ottaa käyttöön nidontatoiminnon. 8. Tämä valintaikkuna tulee näkyviin ennen tulostusta Valintaikkuna näkyy PDF-suoratulostustilassa jos tämä valintaruutu on valittu. 9. Suunta: Määrittää alkuperäisen asiakirjan suunnan. 10. Kopioiden määrä Voit määrittää tulosteiden lukumäärän. 11. Lajittele Lajittelee tulostetut arkit. 12. Alue Määrittää tulostettavat sivut. 13. Tarkkuus: Määrittää tulostustarkkuuden. 14. PDF-salasana: Näppäile salasana tähän kenttään jos PDF-tiedosto on salasanasuojattu. Muussa tapauksessa tiedostoa ei voi avata. 15. Ryhmäsalasana: Näppäile ryhmäsalasana tähän kenttään jos DeskTopBinder Lite -ohjelmalle ja laitteelle on määritetty ryhmäsalasana. Muussa tapauksessa tulostusta ei voi aloittaa. Komentojen käyttö PDF-tiedostoja voidaan tulostaa suoraan käyttämällä komentoja kuten ftp sftp ja lpr. 80 Viite Katso lisätietoja UNIX-komennoista verkko-oppaasta.

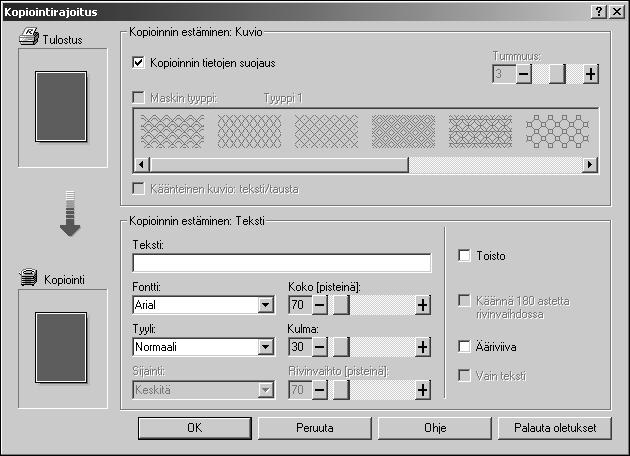

89 Luvattoman kopioinnin esto Luvattoman kopioinnin esto Voit estää asiakirjan luvattoman kopioinnin upottamalla siihen kuvioita ja tekstiä. Luvattoman kopioinnin estossa on kaksi toimintoa: [Kopioinnin tietojen suojaus] ja [Maskin tyyppi:]. Tärkeää Tämän toiminnon tarkoitus on estää luottamuksellisten asiakirjojen kopiointia. Se ei estä tietojen luvatonta käyttöä. Kopiointirajoitus-ikkunan avaaminen 3 A Avaa RPCS-tulostinohjaimessa [Tulostusmääritykset] -ikkuna. B Napsauta [Lisää/Muuta mukautetut asetukset...]. C Valitse [Kopioinnin esto...] -valintaruutu. D Napsauta [Rajoitusasetukset...]. Kopiointirajoitus-ikkuna tulee esiin. Katso lisätietoja tulostinohjaimen Ohjeesta. [Kopioinnin tietojen suojaus] -toiminnon käyttö Voit upottaa kuvion asettamalla sen tulostinohjaimessa. [Kopioinnin tietojen suojaus] -toiminnon asettaminen tulostinohjaimessa Valitse valintaruutu [Kopioinnin tietojen suojaus]. Voit myös kirjoittaa tekstiä ruutuun [Teksti:]. Et voi valita ruutua [Maskin tyyppi:] samalla kertaa. Jotta asiakirja tulostuisi harmaana, laitteen asetusten tulee olla asianmukaiset. Ota yhteyttä pääkäyttäjään. 81

90 Muita tulostustoimintoja Asiakirjan tulostus, kun käytössä on [Kopioinnin tietojen suojaus] 3 AJL030S 1. Määrittämäsi kuvio ja teksti tulostetaan. 2. Asiakirja kopioidaan tai tallennetaan kopiokoneella tai monitoimilaitteella, johon on asennettu Copy Data Security Unit. 3. Asiakirja tulostetaan harmaana. Kun tulostetaan asiakirja, jossa on [Kopioinnin tietojen suojaus], laitteeseen ei tarvitse asentaa lisävarusteeksi kopioinnin tietoturvayksikköä. Kopioinnin tietoturvayksikkö tarvitaan, kun kopioidaan tai tallennetaan harmaalla päällekirjoituksella suojattu asiakirja. Tämä toiminto tukee vain RPCS-tulostinajuria. Asiakirjaan ei voi upottaa kuviota ja tekstiä osittain Käytä mm (7 1 / / 2 tuumaa) tai suurempaa paperia. Käytä tavallista tai uusiopaperia, jonka valkoisuus on vähintään 70 %. Kaksipuolinen tulostus ja tämä toiminto voivat häiritä toisiaan niin, että teksti ja kuviot näkyvät paperin läpi. Viite Katso lisätietoja [Kopioinnin tietojen suojaus] -toiminnon määrittämisestä tulostinohjaimen Ohjeesta. 82

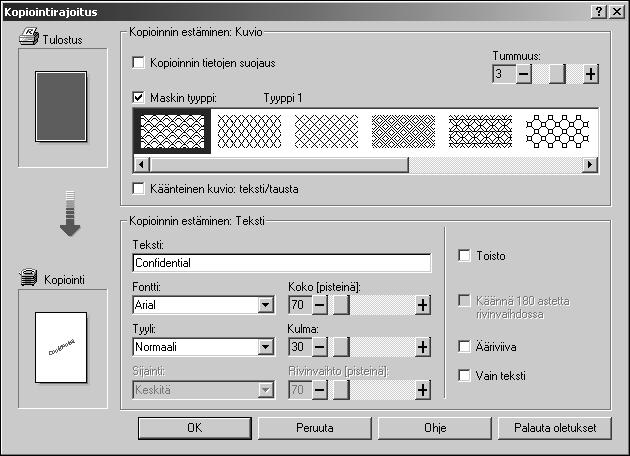

91 Luvattoman kopioinnin esto [Maskin tyyppi:] -toiminnon käyttö Voit upottaa kuvioita ja tekstiä asiakirjaan ottamalla tulostinohjaimessa käyttöön luvattoman kopioinnin eston. 3 [Maskin tyyppi:] -toiminnon asettaminen tulostinohjaimessa Valitse kuvio kohdasta [Maskin tyyppi:] ja syötä haluamasi teksti [Teksti:]- kenttään. Voit määrittää joko pelkän [Teksti:]-asetuksen tai sekä [Maskin tyyppi:]- että [Teksti:]-asetukset. Asiakirjan tulostus, kun käytössä on [Maskin tyyppi:] AJL031S 1. Määrittämäsi kuvio ja teksti tulostetaan vaaleana. 2. Asiakirja kopioidaan, skannataan tai tallennetaan kopiokoneella tai monitoimilaitteella. 3. Määritetty kuvio ja teksti näkyvät selkeästi. 83

92 Muita tulostustoimintoja 3 Tämä toiminto tukee vain RPCS-tulostinajuria. Asiakirjaan ei voi upottaa kuviota ja tekstiä osittain. Saat upotetusta kuviosta selkeän asettamalla merkkien kooksi vähintään 50 pt (suositeltava koko pt) ja merkin kulmaksi astetta. Kun nämä asetukset on tehty, kopioidun, skannatun tai asiakirjapalvelimelle tallennetun asiakirjan ulkonäkö voi vaihdella laitteen mallista ja asetuksista riippuen. Tulostus taustakuvioita ja -tekstiä käyttäen voi olla hitaampaa kuin normaali tulostus. Viite Katso lisätietoja [Maskin tyyppi:] -toiminnon määrittämisestä tulostinohjaimen ohjeesta. Tärkeä huomautus Laitteen toimittaja ei takaa tulostuskuvioiden ja muiden kopiointisuojaustoimintojen ulkonäköä. Kuvioiden ulkonäkö ja luvattoman kopioinnin eston teho voi vaihdella riippuen käytetyn paperin laadusta sekä koneen mallista ja asetuksista. Laitteen toimittaja ei ole vastuussa vahingoista, jotka aiheutuvat kopiointirajoituksen käytöstä. 84

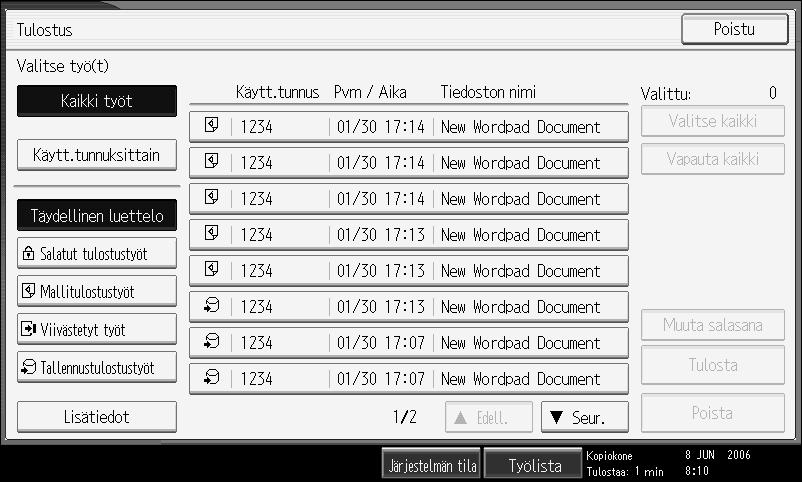

93 Tulostus-näytön toiminnot Tulostus-näytön toiminnot Tässä osassa kerrotaan kuinka laitteeseen tallennetut tulostustiedostot voidaan tulostaa. Tulostinohjaimella voidaan valita jokin seuraavista: mallitulostus, salattu tulostus, viivästetty tulostus ja tallennettu tulostus. Voit tulostaa tai poistaa kaikki laitteeseen tallennetut ja tietokoneilta lähetetyt tulostustyöt. Jos valitset mallitulostuksen, salatun tulostuksen tai viivästetyn tulostuksen, laitteelle tallennetut tiedostot poistetaan kun tulostus on suoritettu. Jos valitset tallennustulostuksen, tiedostot jäävät laitteelle kun tulostus on suoritettu. Jos painat [Tulostus] -painiketta tulostinnäytöllä, esiin tulee joko täydellinen luettelo tai käyttäjäkohtainen luettelo riippuen siitä, mikä asetus on valittu kohdassa [Töiden näyttöjärjestys]. 3 Täydellinen luettelo Jos [Töiden näyttöjärjestys]-valinta on [Täydellinen luettelo], näyttöön tulee: AMU003S FI A Käytt.tunnuksittain Näyttää käyttäjätunnuskohtaisen luettelon. B Täydellinen luettelo Näyttää kaikki laitteeseen tallennetut tiedostot. C Salatut tulostustyöt Näyttää vain laitteeseen tallennetut salatut tulostustiedostot. 85

94 Muita tulostustoimintoja 3 D Mallitulostustyöt Näyttää vain laitteeseen tallennetut mallitulostustiedostot. E Viivästetyt työt Näyttää vain laitteeseen tallennetut viivästetyt tulostustiedostot. F Tallennustulostustyöt Näyttää vain laitteeseen tallennetut tulostustiedostot. G Lisätiedot Näyttää tietoja valitusta tiedostosta. H [UEdell.]/[TSeur.] Jos tiedostoluettelo ei sovi näytölle, luetteloa voi selata. I [Poista] Poistaa valitun tiedoston. J [Tulosta] Tulostaa valitun tiedoston. K [Muuta salasana] Vaihtaa tai poistaa tiedoston salasanan jos salasana on asetettu. Voit vaihtaa salasanan painamalla [Muuta], näppäilemällä salasanan ja näppäilemällä salasanan uudelleen vahvistusnäyttöön. Voit poistaa salasanan painamalla [Muuta], jättämällä uuden salasanan syöttö/vahvistus -ikkunan tyhjäksi ja painamalla [OK] -painiketta. Voit asettaa salasanan myös tallennetuille tulostustiedostoille, joille ei ole määritetty salasanoja. L [Vapauta kaikki] Peruuttaa kaikki valinnat. M [Valitse kaikki] Valitsee kaikki laitteeseen tallennetut tiedostot. N Valittu: Näyttää valittujen tiedostojen määrän. O [Poistu] Paluu Tulostin-näyttöön. P Käyttäjätunnus-, Pvm/Aika- ja Tiedostonimi-näyttö Näyttää tulostuksen ajankohdan sekä käyttäjätunnuksen ja tiedostonimen. 86

95 Tulostus-näytön toiminnot Lista käyttäjätunnuksittain Jos [Töiden näyttöjärjestys]-valinta on [Käytt.tunnuksen mukaan], näyttöön tulee: A Käytt.tunnus Näyttää ne käyttäjätunnukset, joilla on lähetetty tiedostoja laitteeseen. B [Tyhjennä] Peruuttaa valinnan. C [Poistu] Paluu Tulostin-näyttöön. D [Täydellinen luettelo] Näyttää kaikki tulostustyöt. E [Käytt.tunnuksen mukaan] Näyttää kunkin käyttäjätunnuksen tulostustöiden luettelon. F [Tulosta kaikki] Tulostaa kaikki valitun tiedostotyypin mukaiset ja kyseisellä käyttäjätunnuksella lähetetyt tiedostot. G [UEdell.]/[TSeur.] Jos tiedostoluettelo ei sovi näytölle, luetteloa voi selata. Tulostustöiden näytöltä voidaan tulostaa useita tiedostoja. Voit poistaa valinnan painamalla valittuja tulostustöitä uudelleen. Näyttöä ei päivitetä, jos uusi tiedosto tallennetaan tallennettujen tiedostojen luettelon ollessa näkyvissä. Päivitä näyttö painamalla {Poistu} palataksesi Tulostin-näyttöön ja painamalla [Tulostus] uudestaan. Jos laitteeseen on tallennettu suuri määrä tulostustöitä, käsittely voi hetkittäin hidastua käytetyistä toiminnoista riippuen. Jos painat [Käytt.tunnuksen mukaan] täydellisen luettelon näytöllä, näyttö muuttuu käyttäjätunnuskohtaiseksi näytöksi, jossa [Takaisin] näkyy oikealla alhaalla. Paina [Takaisin] siirtyäksesi täydellisen luettelon näytölle. Viite s.89 Mallitulostus s.93 Salattu tulostus s.97 Viivästetty tulostus s.100 Tallennustulostus 7 AMU004S FI 87

96 Muita tulostustoimintoja Tulostustöiden luettelon valinta Noudata seuraavia ohjeita, kun haluat määrittää tulostustöiden luettelon asetuksia. Tulostustöiden luettelon valinta 3 A Paina {Käyttäjän työkalut/laskuri}-näppäintä. B Paina [Tulostin]. Tulostimen asetukset tulevat näkyviin. C Välilehdellä [Järjestelmä] paina [Töiden näyttöjärjestys]. D Valitse joko [Täydellinen luettelo] tai [Käytt.tunnuksen mukaan]. Kun asetukset on tehty, valittu tulostustöiden luettelo ilmestyy näytölle. Tulostustöiden luettelon näyttö A Paina [Tulostus]. Näytölle tulee täydellinen luettelo tai käyttäjätunnuskohtainen luettelo. 88

97 Tulostus-näytöltä tulostaminen Tulostus-näytöltä tulostaminen Tässä osassa on tietoja Mallitulostus-, Salattu tulostus-, Viivästetty tulostus- ja Tallennustulostus -toiminnoista. Mallitulostus Käytä tätä toimintoa, kun haluat tulostaa monta sarjaa sisältävästä tulostustyöstä vain ensimmäisen sarjan. Tarkistettuasi tuloksen voit tulostaa loput sarjat tai peruuttaa ne laitteen ohjauspaneelista. Näin et tule tulostaneeksi turhaan asiakirjoja, joiden sisällössä tai asetuksissa on virheitä. 3 Tärkeää Mallitulostustiedostoa ei voi tallentaa, jos: Mallitulostus-, Salattu tulostus-, Viivästetty tulostus- ja Tallennustulostustiedostojen määrä laitteessa on yli 100. (Enimmäismäärä vaihtelee tiedostojen sisältämän tietomäärän mukaan.) Tiedostossa on yli sivua. Laitteelle lähetetyt tai tallennetut tiedostot sisältävät yhteensä yli sivua. Jos mallitulostustiedosto ei tallentunut oikein, tarkista virheraportti ohjauspaneelista. Vaikka laitteesta katkaistaisiin virta, siihen tallennetut asiakirjat säilyvät. Asetukset [Väliaik. töiden autom. poisto] ja [Tallenn. töiden autom. poisto] ovat kuitenkin ensisijaisia. Jos sovelluksessa on lajittelutoiminto, varmista ennen tulostustyön lähettämistä, että se ei ole valittuna. Oletusarvoisesti tulostinohjain lajittelee mallitulostustyöt automaattisesti. Jos lajittelu valitaan sovelluksen [Tulosta]- valintaikkunassa, tulosteita saattaa tulla aiottua enemmän. Jos mallitulostustiedostojen ensimmäinen sarja ei vastaa odotuksiasi etkä halua tulostaa jäljellä olevia sarjoja, poista mallitulostustiedosto käyttöpaneelista. Jos tulostat mallitulostustiedoston jäljellä olevat sarjat, laitteessa oleva työ poistetaan automaattisesti. Viite Saat lisätietoja ohjauspaneelin virheraportista kohdasta s.112 Virheraportin tarkistaminen. Lisätietoja aiheista [Väliaik. töiden autom. poisto] ja [Tallenn. töiden autom. poisto], katso Yleiset asetukset. 89

98 Muita tulostustoimintoja Mallitulostustiedoston tulostus 3 Seuraavassa kerrotaan, kuinka mallitulostustiedosto tulostetaan PCL 6 / 5e- ja RPCS-tulostinohjaimella. Lisätietoja mallitulostustiedoston tulostamisesta PostScript 3 -tulostinohjaimella, katso CD-levyllä PDF-tiedostona oleva PostScript 3 Täydennysosa. Tärkeää Omia ohjaimia käyttävät sovellukset, kuten PageMaker, eivät tue tätä toimintoa. Tämän toiminnon käyttö edellyttää Mac OS X -käyttöjärjestelmästä Mac OS X v10.2 tai uudempaa versiota. A Määritä mallitulostus tulostinohjaimen ominaisuuksissa. Katso lisätietoja tulostinohjaimien määrityksistä asianmukaisista Ohje-tiedostoista. B Käynnistä tulostus sovelluksen [Tulosta]-valintaikkunasta. Muista määrittää enemmän kuin kaksi kopiota. Mallitulostustyö lähetetään laitteelle, ja ensimmäinen sarja tulostetaan. C Paina laitteen ohjauspaneelissa {Tulostin}-näppäintä, jotta Tulostin-näyttö tulee näkyviin. D Paina [Tulostus]. Luettelo laitteeseen tallennetuista tulostustiedostoista tulee näkyviin. E Paina [Mallitulostustyöt]. Luettelo laitteeseen tallennetuista mallitulostustiedostoista tulee näkyviin. Suojausasetuksista riippuen joitakin tulostustöitä ei välttämättä voi näyttää. 90

99 Tulostus-näytöltä tulostaminen F Valitse tulostettava tiedosto ja paina [Tulosta]. G Näppäile uusi määrä numeronäppäimillä. 3 Voit määrittää enintään 999 sarjaa. Jos näppäilet väärin, paina {Tyhjennä/Seis}. H Paina [Kyllä]. Jäljellä olevat sarjat tulostetaan. Jos haluat peruuttaa tulostuksen, paina [Ei]. Jos valitset useita asiakirjoja, etkä määritä sarjojen määrää vahvistusnäytöllä, jokaista valittua asiakirjaa tulostetaan yksi sarja vähemmän kuin mitä on määritetty tietokoneella. Jos tietokoneella määritettyjen sarjojen määrä on 1, jokaista asiakirjaa tulostetaan yksi sarja. Kun sarjojen lukumäärää muutetaan, muutettu määrä koskee kaikkia valittuja tiedostoja. Kun tulostus on suoritettu, tallennettu tiedosto poistetaan. Jos haluat keskeyttää jo aloitetun tulostuksen, paina {Poistu} kunnes tulostinnäyttö tulee näkyviin ja paina sitten [Työn nollaus]. Tiedosto poistetaan. 91

100 Muita tulostustoimintoja Mallitulostustiedostojen poistaminen 3 Jos et ole tyytyväinen mallitulosteeseen, voit poistaa mallitulostustiedoston, korjata sitä ja tulostaa sen uudelleen, kunnes asetukset ovat oikein. A Paina {Tulostin}-näppäintä, jotta Tulostin-näyttö tulee näkyviin. B Paina [Tulostus]. Luettelo laitteeseen tallennetuista tulostustiedostoista tulee näkyviin. C Paina [Mallitulostustyöt]. Luettelo laitteeseen tallennetuista mallitulostustiedostoista tulee näkyviin. Suojausasetuksista riippuen joitakin tulostustöitä ei välttämättä voi näyttää. D Valitse poistettava tiedosto ja paina [Poista]. Poistamisen vahvistusnäyttö tulee näkyviin. E Poista tiedosto painamalla [Kyllä]. Valittu tiedosto poistetaan. Jos et halua poistaa tiedostoa, paina [Ei]. 92

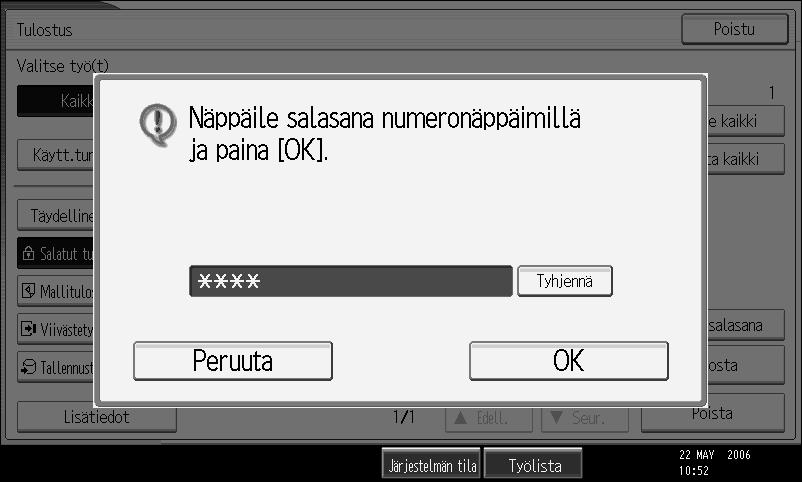

101 Tulostus-näytöltä tulostaminen Salattu tulostus Käytä tätä toimintoa, kun haluat tulostaa luottamuksellisia asiakirjoja jaetussa verkossa. Tavallisesti laitteeseen tallennetut tiedot voidaan tulostaa käyttämällä näyttöpaneelia. Salattua tulostusta käytettäessä työtä ei voi tulostaa, jollei salasanaa ole näppäilty laitteen näyttöpaneeliin. Luottamukselliset asiakirjat pysyvät salassa muilta. Tärkeää Salattua tulostustiedostoa ei voi tallentaa, jos: Mallitulostus-, Salattu tulostus-, Viivästetty tulostus- ja Tallennustulostustiedostojen määrä laitteessa on yli 100. (Enimmäismäärä vaihtelee tiedostojen sisältämän tietomäärän mukaan.) Tiedostossa on yli sivua. Laitteelle lähetetyt tai tallennetut tiedostot sisältävät yhteensä yli sivua. 3 Jos salattu tulostustiedosto ei tallentunut oikein, tarkista virheraportti ohjauspaneelista. Vaikka laitteesta katkaistaisiin virta, siihen tallennetut asiakirjat säilyvät. Asetukset [Väliaik. töiden autom. poisto] ja [Tallenn. töiden autom. poisto] ovat kuitenkin ensisijaisia. Jos sovelluksessa on lajittelutoiminto, varmista ennen tulostustyön lähettämistä, että se ei ole valittuna. Oletusarvoisesti tulostinohjain lajittelee salatut tulostustyöt automaattisesti. Jos lajittelu valitaan sovelluksen Tulosta-valintaikkunassa, tulosteita saattaa tulla aiottua enemmän. Kun salattu tiedosto on tulostettu, työ poistetaan automaattisesti. Viite Saat lisätietoja ohjauspaneelin virheraportista kohdasta s.112 Virheraportin tarkistaminen. Lisätietoja aiheista [Väliaik. töiden autom. poisto] ja [Tallenn. töiden autom. poisto], katso Yleiset asetukset. 93

102 Muita tulostustoimintoja Salatun tiedoston tulostaminen Seuraavassa kerrotaan, kuinka salattu tulostustiedosto tulostetaan PCL 6 / 5eja RPCS-tulostinohjaimella. Lisätietoja salatun tulostustiedoston tulostamisesta PostScript 3 -tulostinohjaimella, katso CD-levyllä PDF-tiedostona oleva PostScript 3 Täydennysosa. 3 Tärkeää Omia ohjaimia käyttävät sovellukset, kuten PageMaker, eivät tue tätä toimintoa. Tämän toiminnon käyttö edellyttää Mac OS X -käyttöjärjestelmästä Mac OS X v10.2 tai uudempaa versiota. A Määritä salattu tulostus tulostinohjaimen ominaisuuksissa. Katso lisätietoja tulostinohjaimien määrityksistä asianmukaisista Ohje-tiedostoista. B Käynnistä tulostus sovelluksen [Tulosta]-valintaikkunasta. Salattu tulostustyö lähetetään laitteelle. C Paina laitteen ohjauspaneelissa {Tulostin}-näppäintä, jotta Tulostin-näyttö tulee näkyviin. D Paina [Tulostus]. Luettelo laitteeseen tallennetuista tulostustiedostoista tulee näkyviin. E Paina [Salatut tulostustyöt]. Luettelo laitteeseen tallennetuista salatuista tulostustiedostoista tulee näkyviin. Suojausasetuksista riippuen joitakin tulostustöitä ei välttämättä voi näyttää. 94

103 Tulostus-näytöltä tulostaminen F Valitse tulostettava tiedosto ja paina [Tulosta]. Salasanaikkuna tulee näkyviin. G Näppäile salasana numeronäppäimillä ja paina sen jälkeen {OK}. 3 Tulostuksen vahvistusnäyttö tulee näkyviin. Vahvistusnäyttö tulee näkyviin, jos salasana näppäillään väärin. Paina [Poistu] ja näppäile salasana uudelleen. Kun valitaan useita tulostustiedostoja, laite tulostaa vain annettua salasanaa vastaavat tiedostot. Tulostettavien tiedostojen määrä näkyy vahvistusnäytöllä. Jos unohdit salasanasi, ota yhteyttä verkon pääkäyttäjään. H Paina [Kyllä]. Salattu tiedosto tulostetaan. Jos haluat peruuttaa tulostuksen, paina [Ei]. Kun tulostus on suoritettu, tallennettu tiedosto poistetaan. Jos haluat keskeyttää jo aloitetun tulostuksen, paina {Poistu} kunnes Tulostin-näyttö tulee näkyviin ja paina sitten [Työn nollaus]. Tiedosto poistetaan. 95

104 Muita tulostustoimintoja Salattujen tulostustiedostojen poistaminen 3 A Paina {Tulostin}-näppäintä, jotta Tulostin-näyttö tulee näkyviin. B Paina [Tulostus]. C Paina [Salatut tulostustyöt]. Luettelo laitteeseen tallennetuista salatuista tiedostoista tulee näkyviin. Suojausasetuksista riippuen joitakin tulostustöitä ei välttämättä voi näyttää. D Valitse poistettava tiedosto ja paina [Poista]. Salasananäyttö tulee näkyviin. E Näppäile salasana numeronäppäimillä ja paina sen jälkeen [OK]. Poistamisen vahvistusnäyttö tulee näkyviin. Vahvistusnäyttö tulee näkyviin, jos salasana näppäillään väärin. Paina [Poistu] ja näppäile salasana uudelleen. Jos unohdit salasanasi, ota yhteyttä verkon pääkäyttäjään. F Paina [Kyllä]. Valittu tiedosto poistetaan. Jos et halua poistaa tiedostoa, paina [Ei]. Kun valitaan useita tulostustiedostoja, laite poistaa vain annettua salasanaa vastaavat tiedostot. Poistettavien tiedostojen määrä näkyy vahvistusnäytöllä. 96

105 Tulostus-näytöltä tulostaminen Viivästetty tulostus Tällä toiminnolla tiedoston voi tallentaa laitteeseen väliaikaisesti. Sen voi tulostaa myöhemmin tietokoneelta tai laitteen ohjauspaneelista käsin. Tärkeää Viivästettyä tulostustiedostoa ei voi tallentaa, jos: Mallitulostus-, Salattu tulostus-, Viivästetty tulostus- ja Tallennustulostustiedostojen määrä laitteessa on yli 100. (Enimmäismäärä vaihtelee tiedostojen sisältämän tietomäärän mukaan.) Tiedostossa on yli sivua. Laitteelle lähetetyt tai tallennetut tiedostot sisältävät yhteensä yli sivua. 3 Jos viivästetty tulostustiedosto ei tallentunut oikein, katso virheraportti ohjauspaneelista. Vaikka laitteesta katkaistaisiin virta, siihen tallennetut asiakirjat säilyvät. Asetukset [Väliaik. töiden autom. poisto] ja [Tallenn. töiden autom. poisto] ovat kuitenkin ensisijaisia. Jos sovelluksessa on lajittelutoiminto, varmista ennen tulostustyön lähettämistä, että se ei ole valittuna. Oletusarvoisesti tulostinohjain lajittelee viivästetyt tulostustyöt automaattisesti. Jos lajittelu valitaan sovelluksen Tulostavalintaikkunassa, tulosteita saattaa tulla aiottua enemmän. Viite Saat lisätietoja ohjauspaneelin virheraportista kohdasta s.112 Virheraportin tarkistaminen. Lisätietoja aiheista [Väliaik. töiden autom. poisto] ja [Tallenn. töiden autom. poisto], katso Yleiset asetukset. Viivästetyn tulostustiedoston tulostaminen Seuraavassa kerrotaan, kuinka viivästetty tulostustiedosto tulostetaan PCL 6 / 5e- ja RPCS-tulostinohjaimella. Lisätietoja viivästetyn tulostustiedoston tulostamisesta PostScript 3 -tulostinohjaimella, katso CD-levyllä PDF-tiedostona oleva PostScript 3 Täydennysosa. Tärkeää Omia ohjaimia käyttävät sovellukset, kuten PageMaker, eivät tue tätä toimintoa. Tämän toiminnon käyttö edellyttää Mac OS X -käyttöjärjestelmästä Mac OS X v10.2 tai uudempaa versiota. 97

106 Muita tulostustoimintoja 3 A Määritä viivästetty tulostus tulostinohjaimen ominaisuuksissa. Katso lisätietoja tulostinohjaimien määrityksistä asianmukaisista Ohje-tiedostoista. B Napsauta [Lisäasetukset...] ja anna sitten käyttäjätunnus [Käyttäjätunnus:] - ruutuun. C Käynnistä tulostus sovelluksen [Tulosta]-valintaikkunasta. Viivästetty tulostustyö lähetetään laitteelle ja tallennetaan. D Paina laitteen ohjauspaneelissa {Tulostin}-näppäintä, jotta Tulostin-näyttö tulee näkyviin. E Paina [Tulostus]. F Paina [Viivästetyt työt]. Luettelo laitteeseen tallennetuista tulostustiedostoista tulee näkyviin. Suojausasetuksista riippuen joitakin tulostustöitä ei välttämättä voi näyttää. G Valitse tulostettava tiedosto ja paina [Tulosta]. 98 Vahvistusikkuna tulee näytölle.

107 Tulostus-näytöltä tulostaminen H Paina [Kyllä]. Viivästetty tiedosto tulostetaan. Jos haluat peruuttaa tulostuksen, paina [Ei]. Kun tulostus on suoritettu, tiedosto poistetaan. Jos haluat keskeyttää jo aloitetun tulostuksen, paina {Poistu} kunnes Tulostin-näyttö tulee näkyviin ja paina sitten [Työn nollaus]. Tiedosto poistetaan. Viite Lisätietoja asetuksista löytyy tulostinohjaimen ohjeesta. Viivästetyn tulostustiedoston voi tulostaa myös Web Image Monitor -ohjelmalla. Katso lisätietoja Web Image Monitor -ohjelman ohjeesta. 3 Viivästettyjen tulostustiedostojen poistaminen A Paina {Tulostin}-näppäintä, jotta Tulostin-näyttö tulee näkyviin. B Paina [Tulostus]. Luettelo laitteeseen tallennetuista tulostustiedostoista tulee näkyviin. C Paina [Viivästetyt työt]. Luettelo laitteeseen tallennetuista viivästetyistä tulostustiedostoista tulee näytölle. Suojausasetuksista riippuen joitakin tulostustöitä ei välttämättä voi näyttää. D Valitse poistettava tiedosto ja paina [Poista]. Poistamisen vahvistusnäyttö tulee näkyviin. E Poista tiedosto painamalla [Kyllä]. Valittu tiedosto poistetaan. Jos et halua poistaa tiedostoa, paina [Ei]. 99

108 Muita tulostustoimintoja Tallennustulostus Samaa tulostustiedostoa ei tarvitse lähettää useaan kertaan, sillä tulostustiedostoja ei poisteta kun tulostus on suoritettu. Tästä on hyötyä tulostettaessa samoja tiedostoja toistuvasti. 3 Tärkeää Tallennettua tulostustiedostoa ei voi tallentaa, jos: Mallitulostus-, Salattu tulostus-, Viivästetty tulostus- ja Tallennustulostustiedostojen määrä laitteessa on yli 100. (Enimmäismäärä vaihtelee tiedostojen sisältämän tietomäärän mukaan.) Tiedostossa on yli 1000 sivua. Laitteelle lähetetyt tai tallennetut tiedostot sisältävät yhteensä yli sivua. Jos tallennettu tiedosto ei tallentunut oikein, katso virheraportti ohjauspaneelista. Vaikka laitteesta katkaistaisiin virta, siihen tallennetut asiakirjat säilyvät. Asetukset [Väliaik. töiden autom. poisto] ja [Tallenn. töiden autom. poisto] ovat kuitenkin ensisijaisia. Jos sovelluksessa on lajittelutoiminto, varmista ennen tulostustyön lähettämistä, että se ei ole valittuna. Oletusarvoisesti tulostinohjain lajittelee tallennetut tulostustyöt automaattisesti. Jos lajittelu valitaan sovelluksen Tulostavalintaikkunassa, tulosteita saattaa tulla aiottua enemmän. Viite Saat lisätietoja ohjauspaneelin virheraportista kohdasta s.112 Virheraportin tarkistaminen. Lisätietoja aiheista [Väliaik. töiden autom. poisto] ja [Tallenn. töiden autom. poisto], katso Yleiset asetukset. 100

109 Tulostus-näytöltä tulostaminen Tallennetun tiedoston tulostaminen Seuraavassa kerrotaan, kuinka tallennettu tulostustiedosto tulostetaan PCL 6 / 5e- ja RPCS-tulostinohjaimella. Lisätietoja tallennetun tulostustiedoston tulostamisesta PostScript 3 -tulostinohjaimella, katso CD-levyn PostScript 3 Täydennysosa. Tärkeää Omia ohjaimia käyttävät sovellukset, kuten PageMaker, eivät tue tätä toimintoa. Tämän toiminnon käyttö edellyttää Mac OS X -käyttöjärjestelmästä Mac OS X v10.2 tai uudempaa versiota. A Määritä tallennustulostus tulostinohjaimen ominaisuuksissa. Tallennustulostus voidaan suorittaa kahdella eri tavalla: [Tallennustulostus] Tiedosto voidaan tallentaa tulostimelle ja tulostaa myöhemmin käyttämällä näyttöpaneelia. [Tallenna ja normaali] Tiedosto voidaan tulostaa heti ja tallentaa se samalla laitteelle. Katso lisätietoja tulostinohjaimien määrityksistä asianmukaisista Ohje-tiedostoista. B Napsauta [Lisäasetukset...] ja anna sitten käyttäjätunnus [Käyttäjätunnus:] - ruutuun. Voit myös asettaa salasanan. Salasana on annettava, kun tiedosto tulostetaan tai poistetaan. C Käynnistä tulostus sovelluksen [Tulosta]-valintaikkunasta. Tallennettu tulostustyö lähetetään laitteelle ja tallennetaan. D Paina laitteen ohjauspaneelissa {Tulostin}-näppäintä, jotta Tulostin-näyttö tulee näkyviin. E Paina [Tulostus]

110 Muita tulostustoimintoja F Paina [Tallennustulostustyöt]. 3 Luettelo laitteeseen tallennetuista tallennetuista tulostustiedostoista tulee näkyviin. G Valitse tulostettava tiedosto ja paina [Tulosta]. Vahvistusikkuna tulee näytölle. Jos asetit salasanan tulostinohjaimessa, salasanan vahvistusikkuna tulee näytölle. Anna salasana. Jos valitaan useita tulostustiedostoja, laite tulostaa annettua salasanaa vastaavat tiedostot sekä tiedostot, jotka eivät vaadi salasanaa. Tulostettavien tiedostojen määrä näkyy vahvistusnäytöllä. Jos unohdit salasanasi, ota yhteyttä verkon pääkäyttäjään. H Näppäile sarjojen määrä numeronäppäimillä. Voit määrittää enintään 999 sarjaa. Jos näppäilet väärin, paina {Tyhjennä/Seis}. 102 I Paina [Kyllä]. Tallennettu tulostustiedosto tulostetaan. Jos haluat peruuttaa tulostuksen, paina [Ei].

111 Tulostus-näytöltä tulostaminen Kun tulostetaan useita tiedostoja, sarjojen määräksi valitaan pienin määritetty arvo. Kun sarjakokoa muutetaan, muutettu määrä koskee kaikkia tulostettavia tiedostoja. Jos haluat keskeyttää jo aloitetun tulostuksen, paina [Poistu] kunnes Tulostinnäyttö tulee näkyviin ja paina sitten [Työn nollaus]. Tallennettua tulostustiedostoa ei poisteta, vaikka painetaan [Työn nollaus]. Laitteelle lähetetty tallennustiedosto poistetaan vain, jos poistat tiedoston tai valitset [Tallenn. töiden autom. poisto] (katso Yleiset asetukset). Viite Lisätietoja asetuksista löytyy tulostinohjaimen ohjeesta. Tallennetun tulostustiedoston voi tulostaa myös Web Image Monitor -ohjelmalla. Katso lisätietoja Web Image Monitor -ohjelman ohjeesta. 3 Tallennettujen tulostustiedostojen poistaminen A Paina {Tulostin}-näppäintä, jotta Tulostin-näyttö tulee näkyviin. B Paina [Tulostus]. Luettelo laitteeseen tallennetuista tulostustiedostoista tulee näkyviin. C Paina [Tallennustulostustyöt]. Luettelo tallennustulostustiedostoista tulee näkyviin. Suojausasetuksista riippuen joitakin tulostustöitä ei välttämättä voi näyttää. D Valitse tulostettava tiedosto ja paina [Poista]. Poistamisen vahvistusnäyttö tulee näkyviin. Jos asetit salasanan tulostinohjaimessa, anna poistoa varten salasana. Jos valitaan useita tulostustiedostoja ja jotkut niistä vaativat salasanan, laite poistaa annettua salasanaa vastaavat tiedostot sekä tiedostot, jotka eivät vaadi salasanaa. Poistettavien tiedostojen määrä näkyy vahvistusnäytöllä. Jos unohdit salasanasi, ota yhteyttä verkon pääkäyttäjään. E Poista tiedosto painamalla [Kyllä]. Valittu tiedosto poistetaan. Jos et halua poistaa tiedostoa, paina [Ei]. 103

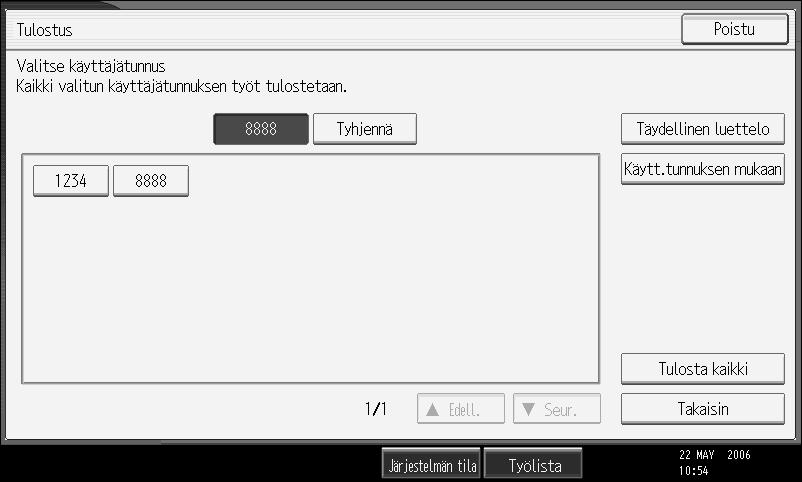

112 Muita tulostustoimintoja Tulostus käyttäjätunnuksen mukaan Tässä osassa kerrotaan kuinka laitteelle tallennetut tiedostot tulostetaan käyttäjätunnuskohtaisesta luettelosta. Valitun tulostustyön tulostus 3 A Paina {Tulostin}-näppäintä. Tulostin-näyttö tulee näkyviin. B Paina Tulostin-näytöllä [Tulostus]. Näytölle ilmestyy luettelo kaikista laitteeseen tallennetuista käyttäjätunnuksista. C Valitse käyttäjätunnus, jonka tiedoston haluat tulostaa. Et voi valita useita käyttäjätunnuksia samalla kertaa. Paina [UEdell.] tai [TSeur.], jos haluat selata luetteloa. Peru valinta painamalla [Tyhjennä]. 104

113 Tulostus käyttäjätunnuksen mukaan D Paina [Käytt.tunnuksen mukaan]. Näytölle ilmestyy valittujen käyttäjätunnusten luettelo. E Valitse halutut tulostustyöt. 3 Voit peruuttaa valinnan painamalla korostettua tulostustyötä uudelleen. Kaikki valinnat voit peruuttaa painamalla [Vapauta kaikki]. F Paina [Tulosta]. Vahvistusikkuna tulee näytölle. G Paina [Kyllä]. Valitut tiedostot tulostetaan. 105

114 Muita tulostustoimintoja Kaikkien tulostustöiden tulostus A Paina {Tulostin}-näppäintä. Tulostin-näyttö tulee näkyviin. B Paina Tulostin-näytöllä [Tulostus]. 3 Näytölle ilmestyy luettelo kaikista laitteeseen tallennetuista käyttäjätunnuksista. C Valitse käyttäjätunnus, jonka tiedoston haluat tulostaa. Et voi valita useita käyttäjätunnuksia samalla kertaa. Paina [UEdell.] tai [TSeur.], jos haluat selata luetteloa. Peru valinta painamalla [Tyhjennä]. D Paina [Tulosta kaikki]. 106 Jos valitulla käyttäjätunnuksella on monen tyyppisiä tulostustöitä, näytölle tulee tulostustyön tyypin valintaikkuna.

115 Tulostus käyttäjätunnuksen mukaan E Valitse halutun tyyppinen tulostustyö, ja paina sitten [OK]. Vahvistusikkuna tulee näytölle. Vahvistusikkuna ei tule näytölle, jos valitulla käyttäjätunnuksella on vain yhden tyyppisiä tulostustöitä. F Paina [Kyllä]. Valitut tiedostot tulostetaan. 3 Kun tulostus on suoritettu, mallitulostus-, salattu tulostus- ja viivästetty tulostus -tiedostot poistetaan. Et voi tulostaa työtä, jota ei ole tallennettu valitulla käyttäjätunnuksella. Jos valitset useita mallitulostustiedostoja, etkä määritä sarjojen määrää vahvistusnäytöllä, jokaista valittua asiakirjaa tulostetaan yksi sarja vähemmän kuin mitä on määritetty tietokoneella. Jos tietokoneella määritettyjen sarjojen määrä on 1, jokaista asiakirjaa tulostetaan yksi sarja. Jos valitset tallennetun tulostuksen, vahvistusikkunassa annettua määrää käytetään kaikille valitun tyyppisille tulostustiedostoille. Jos et aseta määrää, kaikkia tiedostoja tulostetaan pienimmän määritetyn arvon mukaisesti. Jos valitset salatun tulostuksen, anna oikea salasana. Jos salasanoja on useita, laite tulostaa vain annettua salasanaa vastaavat tiedostot. Jos valitaan tallennustulostustyöt, joista osa vaatii salasanan, laite tulostaa annettua salasanaa vastaavat tiedostot sekä tiedostot, jotka eivät vaadi salasanaa. 107

116 Muita tulostustoimintoja Sivunsiirto Tässä osassa kerrotaan, miten laitetta käytetään, kun valitulle paperikoolle tai - tyypille ei ole kasettia tai kun laitteesta on loppunut paperi. 3 Tärkeää Kasettia ei voi vaihtaa, jos seuraavat toiminnot on määritetty: Nidonta Rei itys Kaksipuoleinen tulostus kasetista, joka ei tue kaksipuoleista tulostusta Kansilehti Etu- ja takakansi Välilehti Jaksottaminen Z-taitto Jos sivunsiirto on valittu kasetille seuraavin asetuksin, kasettia voi vaihtaa peruuttamalla asetukset: Nidonta Rei itys Kaksipuoleinen tulostus kasetista, joka ei tue kaksipuoleista tulostusta Jos Jatkaa automaattisesti on valittu, sivu tulostetaan asetetun ajan kuluttua. Katso Yleiset asetukset -opas. Tulostus valitusta kasetista Jos laitteessa ei ole valitun paperikoon tai -tyypin mukaista kasettia tai jos valittu paperi on loppunut laitteesta, näkyviin tulee varoitusviesti. Toimi silloin seuraavasti. A Paina {Tulostin}-näppäintä. B Valitse sivunsiirron kasetti näyttöpaneelissa näkyvistä vaihtoehdoista. Jos haluat tulostaa lisättyäsi kasettiin paperia, valitse kasetti oikeanlaisen paperin lisäämisen jälkeen. C Paina [OK]. Laite tulostaa käyttämällä valittua kasettia. Jos valitset kasetin, jonka paperikoko on pienempi, tulosteista voi tulla epätäydellisiä, tai voi ilmetä muita ongelmia. 108

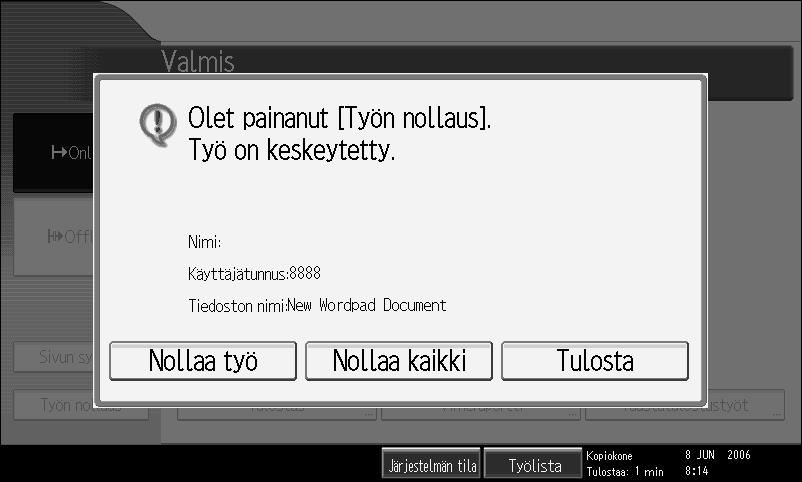

117 Sivunsiirto Tulostustyön peruuttaminen Tulostustyön voi peruuttaa seuraavasti, jos esiin tulee viesti, jossa kehotetaan käyttämään sivunsiirtoa. A Paina {Tulostin}-näppäintä. Tulostin-näyttö tulee näkyviin. B Paina [Työn nollaus]. Poista tallennetut tulostustyöt ja peruuta sivunsiirto sen jälkeen. C Peruuta käynnissä oleva tulostustyö painamalla [Nollaa työ] -näppäintä tai peruuta kaikki tulostustyöt painamalla [Nollaa kaikki] -näppäintä. Näkyviin tulee vahvistusviesti. D Peruuta tulostustyö painamalla [Kyllä]. Palaa edelliseen näyttöön painamalla [Ei]. 3 Jatka tulostusta painamalla [Tulosta]. Jos laite on jaettu usean tietokoneen kesken, varo, ettet vahingossa peruuta jonkun toisen käyttäjän tulostustyötä. Jos laite on liitetty Windows-tietokoneeseen rinnakkaiskaapelilla, lähetetyt tulostustyöt voidaan peruuttaa painamalla [Nollaa kaikki], kun Odottaa... näkyy näytössä. Kun Tulostin-valikon kohdassa [I/O-aikakatkaisu] määritetty aikaväli on kulunut, seuraava tulostustyö voidaan lähettää. Tässä tapauksessa eri asiakaskoneelta lähetettyä tulostustyötä ei peruuteta. Jo käsiteltyjen tietojen tulostusta ei voi lopettaa. Tästä syystä tulostus saattaa jatkua vielä muutaman sivun verran sen jälkeen, kun olet painanut [Työn nollaus]. Paljon tietoja sisältävän tulostustyön lopettaminen saattaa kestää kauan. Viite Lisätietoja on kohdassa s.110 Tulostustyön peruuttaminen. 109

118 Muita tulostustoimintoja Tulostustyön peruuttaminen Tässä osassa kerrotaan, miten tulostus voidaan keskeyttää tietokoneelta tai käyttöpaneelilta. Tulostustyön peruuttaminen ohjauspaneelia käyttämällä 3 A Paina {Tulostin}-näppäintä. Tulostin-näyttö tulee näkyviin. B Paina [Työn nollaus]. C Paina [Nollaa työ] tai [Nollaa kaikki]. [Nollaa työ]: peruuttaa parhaillaan käsiteltävän tulostustyön. [Nollaa kaikki]: peruuttaa kaikki tulostusjonon työt. [Tulosta]: palauttaa tulostustyöt. Näkyviin tulee vahvistusviesti. D Peruuta tulostustyö painamalla [Kyllä]. Palaa edelliseen näyttöön painamalla [Ei]. 110

119 Tulostustyön peruuttaminen Windows - Tulostustyön peruuttaminen tietokoneelta Voit peruuttaa tulostustyön tietokoneelta, jos tulostustöiden lähetys on vielä kesken. A Kaksoisnapsauta Windows-tehtäväpalkin tulostinkuvaketta. Näkyviin tulee ikkuna, jossa näkyvät kaikki tulostusta jonottavat tulostustyöt. Tarkista peruutettavan työn tämänhetkinen tila. B Valitse peruutettavan työn nimi. C Valitse [Asiakirja]-valikosta [Peruuta]. D Paina laitteen ohjauspaneelin {Tulostin}-näppäintä. 3 Jos laite on jaettu usean tietokoneen kesken, varo, ettet vahingossa peruuta jonkun toisen käyttäjän tulostustyötä. Jos laite on liitetty tietokoneeseen rinnakkaiskaapelilla, lähetetyt tulostustyöt voidaan peruuttaa painamalla [Nollaa kaikki], kun Odottaa... näkyy näytössä. Kun Tulostin-valikon kohdassa [I/O-aikakatkaisu] määritetty aikaväli on kulunut, seuraava tulostustyö voidaan lähettää. Tässä tapauksessa eri asiakaskoneelta lähetettyä tulostustyötä ei peruuteta. Jos käytössä on Windows XP, Windows Server 2003 tai Windows NT 4.0, napsauta [Asiakirja]-valikossa [Peruuta]. Jos käytössä on Windows 95/98/Me/2000- tai Windows NT 4.0 -käyttöjärjestelmä, tulostusjonoikkunan voi avata myös kaksoisnapsauttamalla laitteen kuvaketta [Tulostimet/Kirjoittimet]-ikkunassa (Windows XP- ja Windows Server käyttöjärjestelmässä [Tulostimet ja faksit]-ikkunassa). Jo käsiteltyjen tietojen tulostusta ei voi lopettaa. Tästä syystä tulostus saattaa jatkua vielä muutaman sivun verran sen jälkeen painettuasi [Työn nollaus]. Paljon tietoja sisältävän tulostustyön lopettaminen saattaa kestää kauan. 111

120 Muita tulostustoimintoja Virheraportin tarkistaminen 3 Jos tiedostoja ei voitu tallentaa tulostusvirheen takia, määritä virheiden syy tarkistamalla virheraportti ohjauspaneelissa. Tärkeää Virheraporttiin on tallennettu 50 viimeisintä virhetiedostoa. Kun 50 virhetiedostoa on tallennettu ja uusi virhetiedosto lisätään, vanhin tiedosto poistetaan raportista. Kuitenkin jos vanhin virhe koskee jotain seuraavista tulostustöistä, sitä ei poisteta. Virhe tallennetaan erikseen, kunnes tällaisten virheiden määrä saavuttaa 30. Voit tarkistaa kaikkien näiden tulostustöiden virheraporttitiedot. Mallitulostus Salattu tulostus Viivästetty tulostus Tallennustulostus Jos virta katkaistaan päävirtakytkimestä, raportti poistetaan. A Paina {Tulostin}-näppäintä. Tulostin-näyttö tulee näkyviin. B Paina [Virheraportti]. Virheraporttiluettelo tulee näkyviin. Suojausasetuksista riippuen joitakin tietoja ei ehkä näytetä. C Paina haluttua työlistaa. Voit valita työluetteloksi [Täydellinen luettelo], [Salatut tulostustyöt], [Mallitulostustyöt], [Viivästetyt työt], tai [Tallennustulostustyöt]. D Valitse haluamasi tiedosto ja paina [Lisätiedot]. Yksityiskohtainen virheraportti tulee näkyviin. Paina [UEdell.] tai [TSeur.], jos haluat selata virhetiedostoja. Tarkistettuasi raportin paina [Poistu]. Palaa virheraporttien luetteloon painamalla [Takaisin luetteloon]. Jos haluat tulostaa virheraportissa olevia tiedostoja, lähetä ne uudelleen, kun tallennetut tiedostot on tulostettu tai poistettu. 112
