5210n / 5310n -pikaopas

Transkriptio

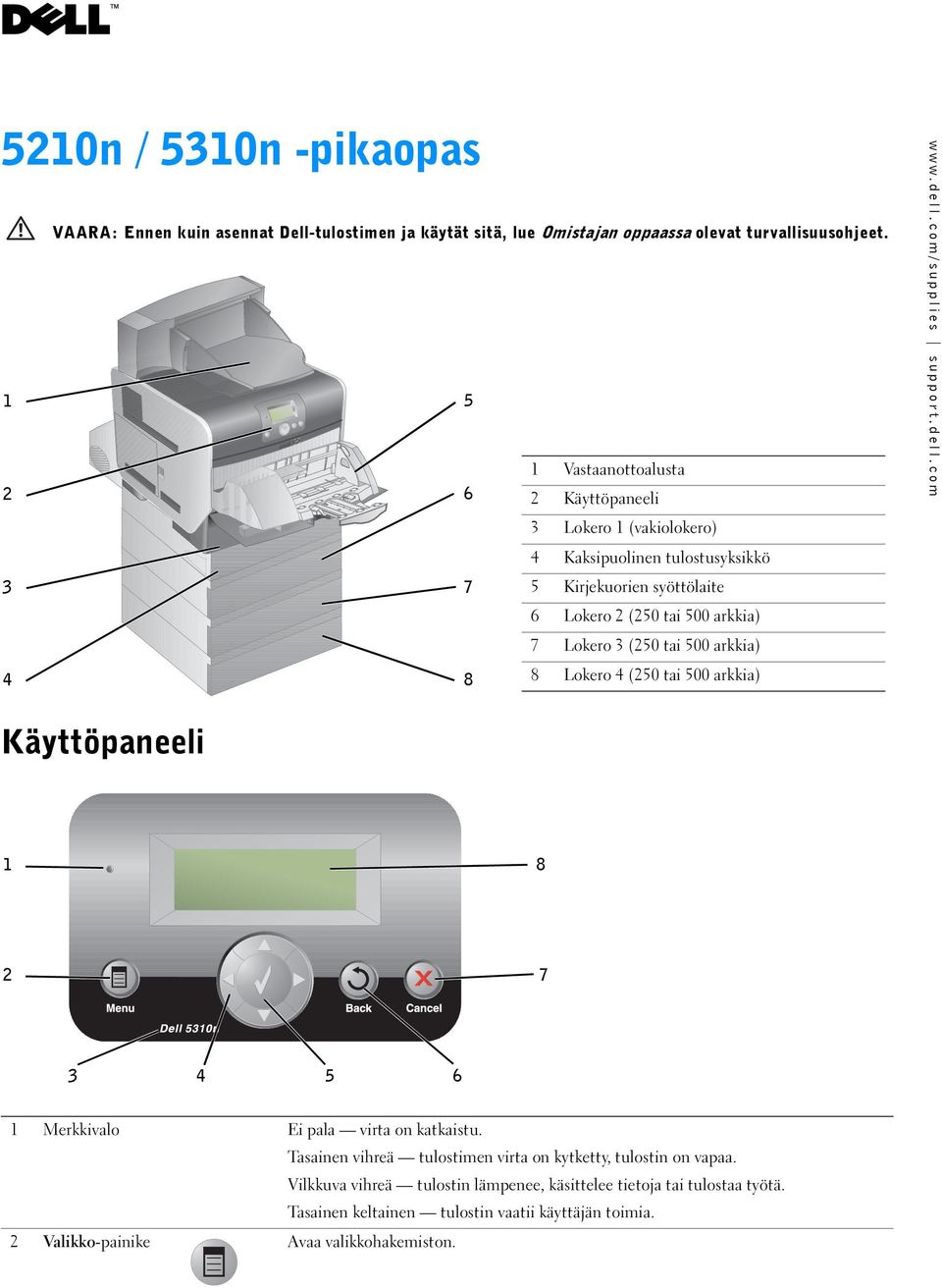

1 5210n / 5310n -pikaopas VAARA: Ennen kuin asennat Dell-tulostimen ja käytät sitä, lue Omistajan oppaassa olevat turvallisuusohjeet Vastaanottoalusta Käyttöpaneeli 3 Lokero 1 (vakiolokero) 4 Kaksipuolinen tulostusyksikkö Kirjekuorien syöttölaite 6 Lokero 2 (250 tai 500 arkkia) 7 Lokero 3 (250 tai 500 arkkia) Lokero 4 (250 tai 500 arkkia) Käyttöpaneeli Merkkivalo Ei pala virta on katkaistu. Tasainen vihreä tulostimen virta on kytketty, tulostin on vapaa. Vilkkuva vihreä tulostin lämpenee, käsittelee tietoja tai tulostaa työtä. Tasainen keltainen tulostin vaatii käyttäjän toimia. 2 Valikko-painike Avaa valikkohakemiston.

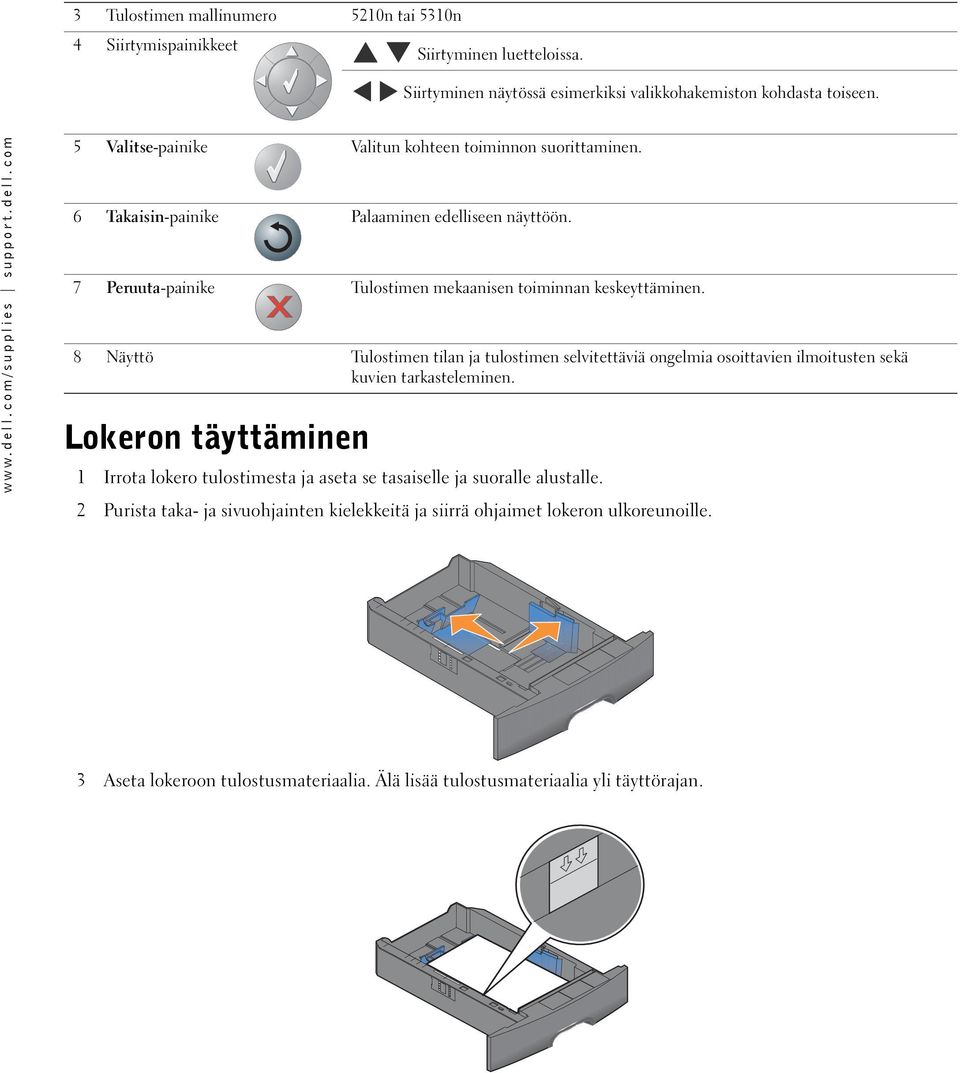

2 3 Tulostimen mallinumero 5210n tai 5310n 4 Siirtymispainikkeet Siirtyminen luetteloissa. Siirtyminen näytössä esimerkiksi valikkohakemiston kohdasta toiseen. 5 Valitse-painike Valitun kohteen toiminnon suorittaminen. 6 Takaisin-painike Palaaminen edelliseen näyttöön. 7 Peruuta-painike Tulostimen mekaanisen toiminnan keskeyttäminen. 8 Näyttö Tulostimen tilan ja tulostimen selvitettäviä ongelmia osoittavien ilmoitusten sekä kuvien tarkasteleminen. Lokeron täyttäminen 1 Irrota lokero tulostimesta ja aseta se tasaiselle ja suoralle alustalle. 2 Purista taka- ja sivuohjainten kielekkeitä ja siirrä ohjaimet lokeron ulkoreunoille. 3 Aseta lokeroon tulostusmateriaalia. Älä lisää tulostusmateriaalia yli täyttörajan.

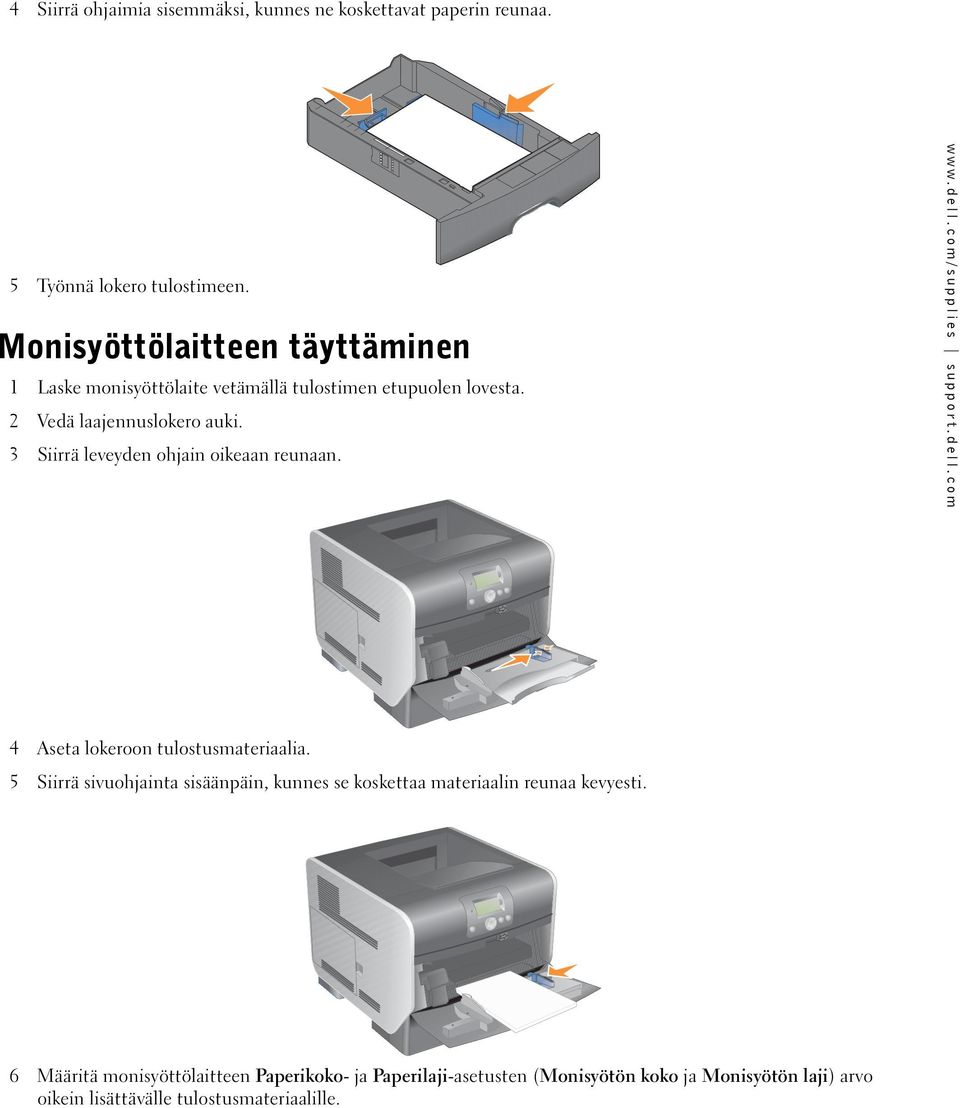

3 4 Siirrä ohjaimia sisemmäksi, kunnes ne koskettavat paperin reunaa. 5 Työnnä lokero tulostimeen. Monisyöttölaitteen täyttäminen 1 Laske monisyöttölaite vetämällä tulostimen etupuolen lovesta. 2 Vedä laajennuslokero auki. 3 Siirrä leveyden ohjain oikeaan reunaan. 4 Aseta lokeroon tulostusmateriaalia. 5 Siirrä sivuohjainta sisäänpäin, kunnes se koskettaa materiaalin reunaa kevyesti. 6 Määritä monisyöttölaitteen Paperikoko- ja Paperilaji-asetusten (Monisyötön koko ja Monisyötön laji) arvo oikein lisättävälle tulostusmateriaalille.

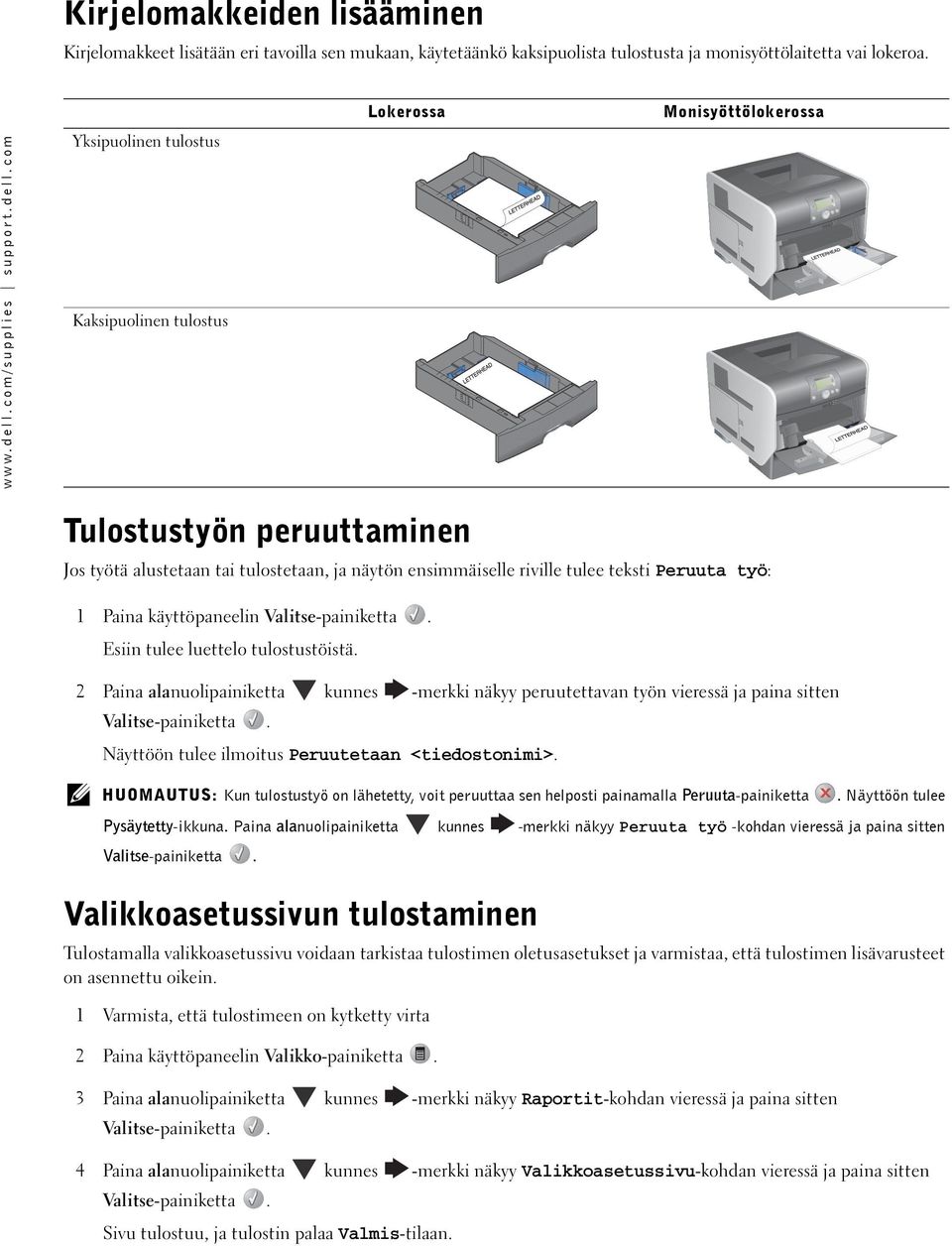

4 Kirjelomakkeiden lisääminen Kirjelomakkeet lisätään eri tavoilla sen mukaan, käytetäänkö kaksipuolista tulostusta ja monisyöttölaitetta vai lokeroa. Yksipuolinen tulostus Kaksipuolinen tulostus Lokerossa Monisyöttölokerossa Tulostustyön peruuttaminen Jos työtä alustetaan tai tulostetaan, ja näytön ensimmäiselle riville tulee teksti Peruuta työ: 1 Paina käyttöpaneelin Esiin tulee luettelo tulostustöistä. 2 Paina alanuolipainiketta kunnes -merkki näkyy peruutettavan työn vieressä ja paina sitten Näyttöön tulee ilmoitus Peruutetaan <tiedostonimi>. HUOMAUTUS: Kun tulostustyö on lähetetty, voit peruuttaa sen helposti painamalla Peruuta-painiketta. Näyttöön tulee Pysäytetty-ikkuna. Paina alanuolipainiketta kunnes -merkki näkyy Peruuta työ -kohdan vieressä ja paina sitten Valikkoasetussivun tulostaminen Tulostamalla valikkoasetussivu voidaan tarkistaa tulostimen oletusasetukset ja varmistaa, että tulostimen lisävarusteet on asennettu oikein. 1 Varmista, että tulostimeen on kytketty virta 2 Paina käyttöpaneelin Valikko-painiketta. 3 Paina alanuolipainiketta kunnes -merkki näkyy Raportit-kohdan vieressä ja paina sitten 4 Paina alanuolipainiketta kunnes -merkki näkyy Valikkoasetussivu-kohdan vieressä ja paina sitten Sivu tulostuu, ja tulostin palaa Valmis-tilaan.

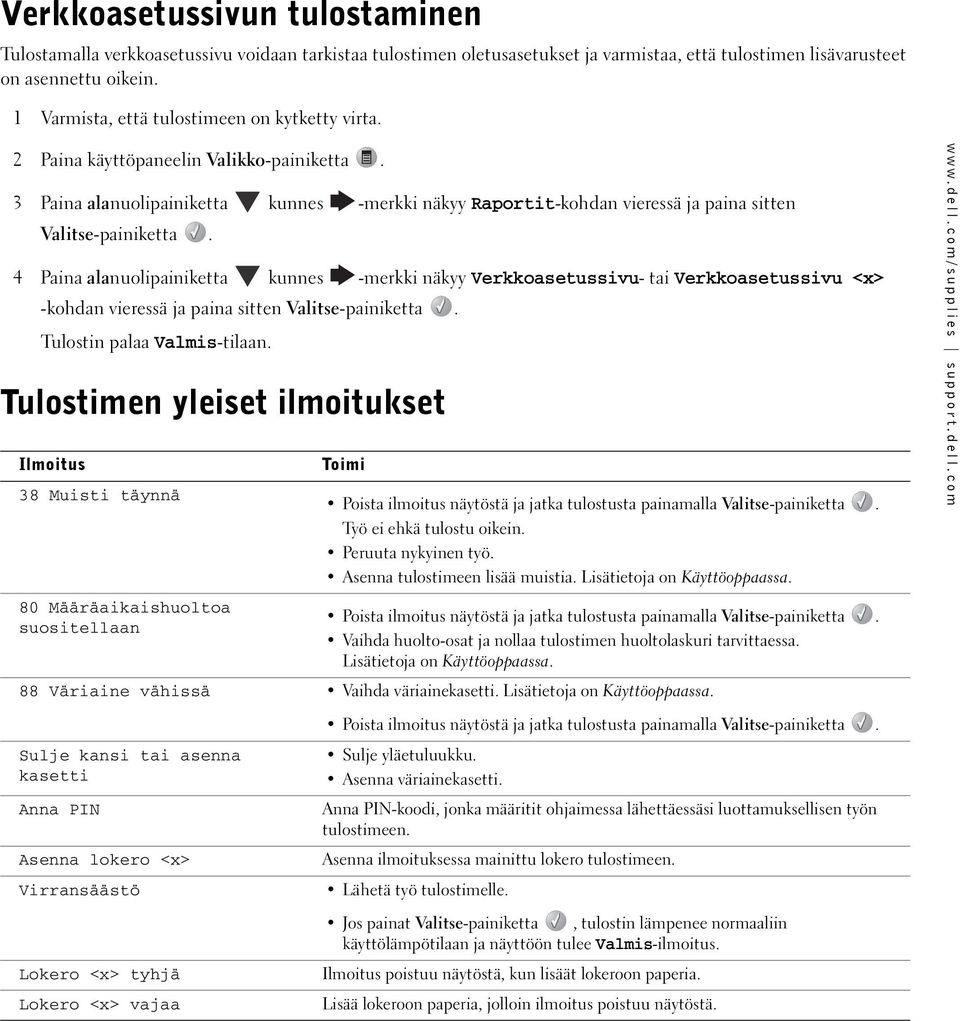

5 Verkkoasetussivun tulostaminen Tulostamalla verkkoasetussivu voidaan tarkistaa tulostimen oletusasetukset ja varmistaa, että tulostimen lisävarusteet on asennettu oikein. 1 Varmista, että tulostimeen on kytketty virta. 2 Paina käyttöpaneelin Valikko-painiketta. 3 Paina alanuolipainiketta kunnes -merkki näkyy Raportit-kohdan vieressä ja paina sitten 4 Paina alanuolipainiketta kunnes -merkki näkyy Verkkoasetussivu- tai Verkkoasetussivu <x> -kohdan vieressä ja paina sitten Tulostin palaa Valmis-tilaan. Tulostimen yleiset ilmoitukset Ilmoitus 38 Muisti täynnä 80 Määräaikaishuoltoa suositellaan Toimi Poista ilmoitus näytöstä ja jatka tulostusta painamalla Työ ei ehkä tulostu oikein. Peruuta nykyinen työ. Asenna tulostimeen lisää muistia. Lisätietoja on Käyttöoppaassa. Poista ilmoitus näytöstä ja jatka tulostusta painamalla Vaihda huolto-osat ja nollaa tulostimen huoltolaskuri tarvittaessa. Lisätietoja on Käyttöoppaassa. 88 Väriaine vähissä Vaihda väriainekasetti. Lisätietoja on Käyttöoppaassa. Sulje kansi tai asenna kasetti Anna PIN Asenna lokero <x> Virransäästö Lokero <x> tyhjä Lokero <x> vajaa Poista ilmoitus näytöstä ja jatka tulostusta painamalla Sulje yläetuluukku. Asenna väriainekasetti. Anna PIN-koodi, jonka määritit ohjaimessa lähettäessäsi luottamuksellisen työn tulostimeen. Asenna ilmoituksessa mainittu lokero tulostimeen. Lähetä työ tulostimelle. Jos painat Valitse-painiketta, tulostin lämpenee normaaliin käyttölämpötilaan ja näyttöön tulee Valmis-ilmoitus. Ilmoitus poistuu näytöstä, kun lisäät lokeroon paperia. Lisää lokeroon paperia, jolloin ilmoitus poistuu näytöstä.

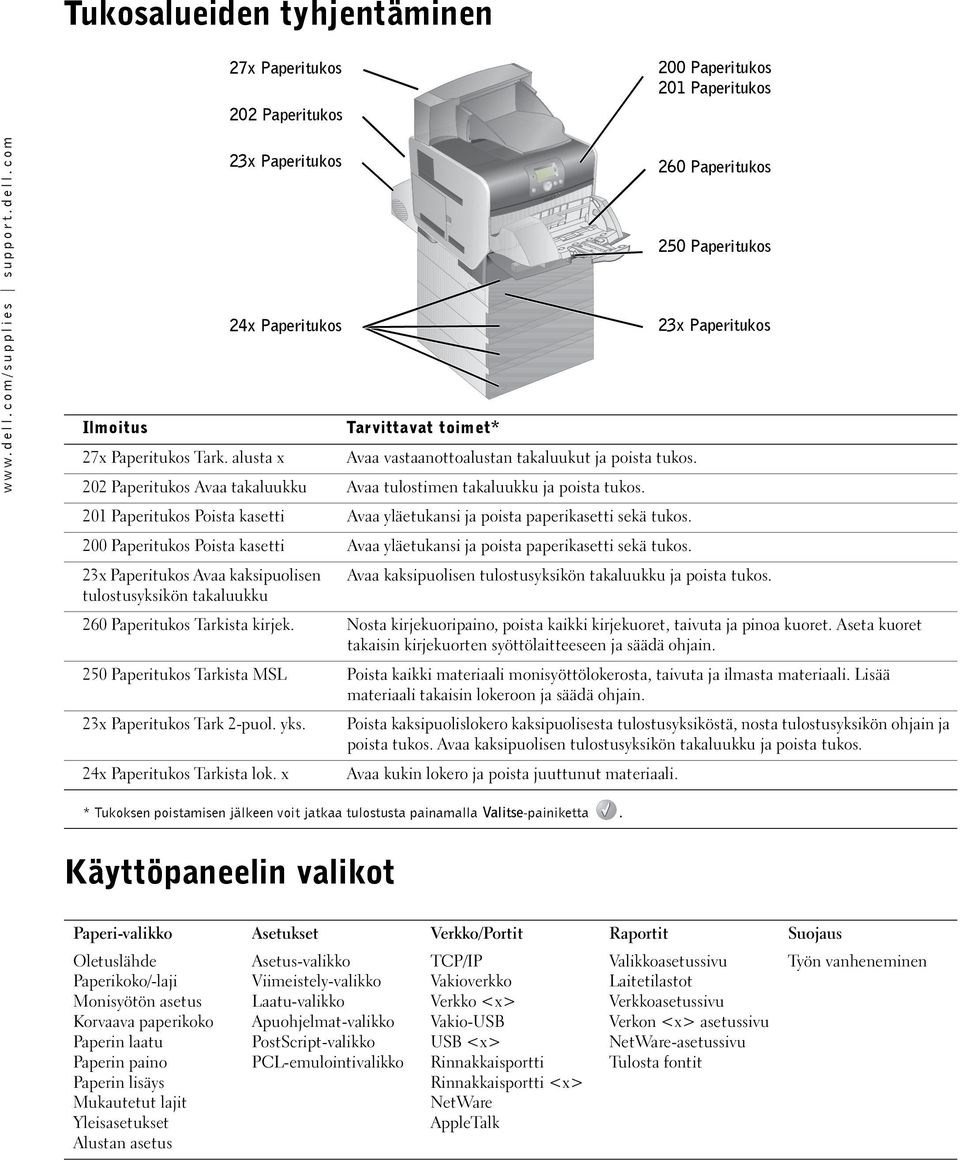

6 Tukosalueiden tyhjentäminen 27x Paperitukos 202 Paperitukos 200 Paperitukos 201 Paperitukos 23x Paperitukos 24x Paperitukos 260 Paperitukos 250 Paperitukos 23x Paperitukos Ilmoitus Tarvittavat toimet* 27x Paperitukos Tark. alusta x Avaa vastaanottoalustan takaluukut ja poista tukos. 202 Paperitukos Avaa takaluukku Avaa tulostimen takaluukku ja poista tukos. 201 Paperitukos Poista kasetti Avaa yläetukansi ja poista paperikasetti sekä tukos. 200 Paperitukos Poista kasetti Avaa yläetukansi ja poista paperikasetti sekä tukos. 23x Paperitukos Avaa kaksipuolisen Avaa kaksipuolisen tulostusyksikön takaluukku ja poista tukos. tulostusyksikön takaluukku 260 Paperitukos Tarkista kirjek. Nosta kirjekuoripaino, poista kaikki kirjekuoret, taivuta ja pinoa kuoret. Aseta kuoret takaisin kirjekuorten syöttölaitteeseen ja säädä ohjain. 250 Paperitukos Tarkista MSL Poista kaikki materiaali monisyöttölokerosta, taivuta ja ilmasta materiaali. Lisää materiaali takaisin lokeroon ja säädä ohjain. 23x Paperitukos Tark 2-puol. yks. Poista kaksipuolislokero kaksipuolisesta tulostusyksiköstä, nosta tulostusyksikön ohjain ja poista tukos. Avaa kaksipuolisen tulostusyksikön takaluukku ja poista tukos. 24x Paperitukos Tarkista lok. x Avaa kukin lokero ja poista juuttunut materiaali. * Tukoksen poistamisen jälkeen voit jatkaa tulostusta painamalla Käyttöpaneelin valikot Paperi-valikko Asetukset Verkko/Portit Raportit Suojaus Oletuslähde Paperikoko/-laji Monisyötön asetus Korvaava paperikoko Paperin laatu Paperin paino Paperin lisäys Mukautetut lajit Yleisasetukset Alustan asetus Asetus-valikko Viimeistely-valikko Laatu-valikko Apuohjelmat-valikko PostScript-valikko PCL-emulointivalikko TCP/IP Vakioverkko Verkko <x> Vakio-USB USB <x> Rinnakkaisportti Rinnakkaisportti <x> NetWare AppleTalk Valikkoasetussivu Laitetilastot Verkkoasetussivu Verkon <x> asetussivu NetWare-asetussivu Tulosta fontit Työn vanheneminen

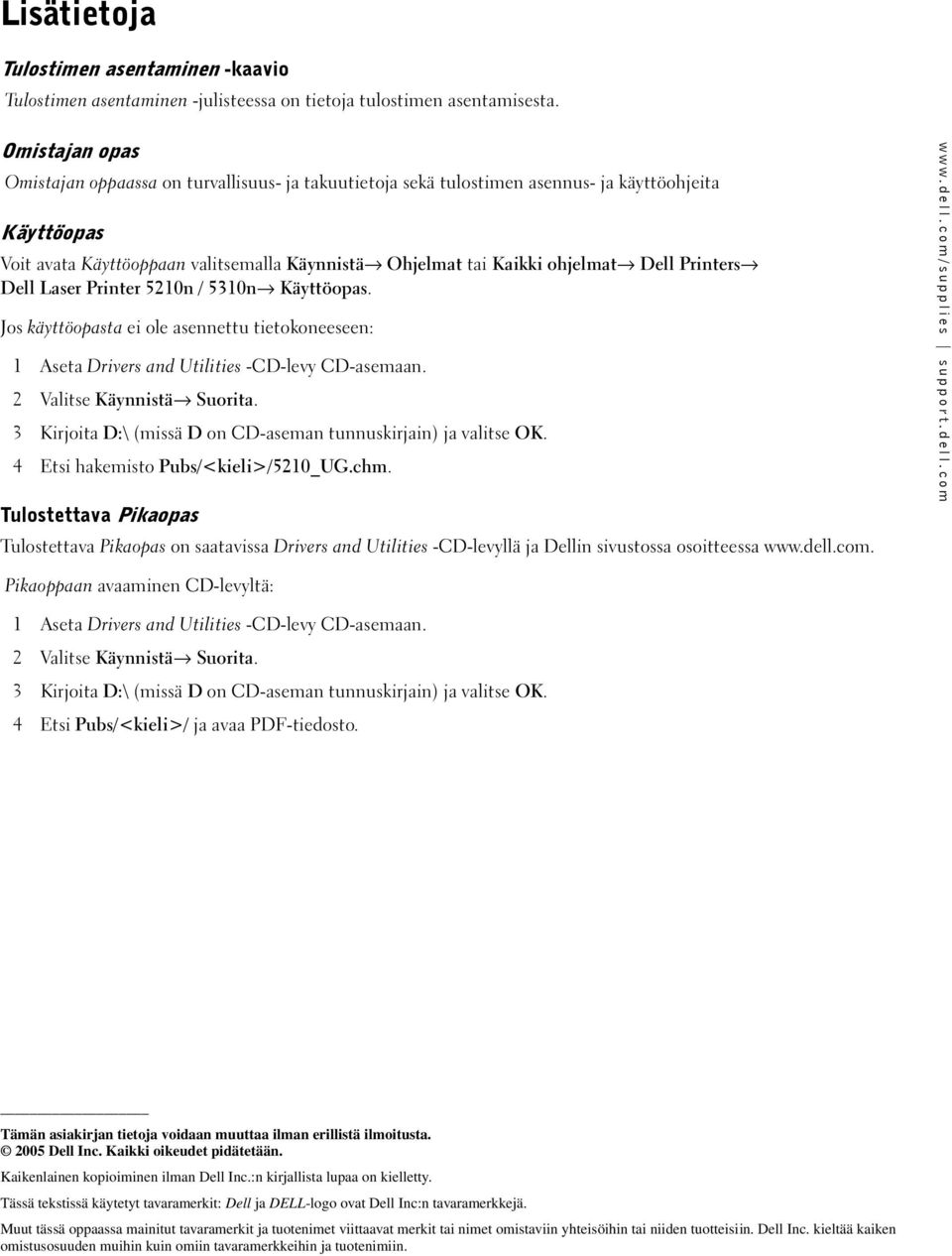

7 Lisätietoja Tulostimen asentaminen -kaavio Tulostimen asentaminen -julisteessa on tietoja tulostimen asentamisesta. Omistajan opas Omistajan oppaassa on turvallisuus- ja takuutietoja sekä tulostimen asennus- ja käyttöohjeita Käyttöopas Voit avata Käyttöoppaan valitsemalla Käynnistä Ohjelmat tai Kaikki ohjelmat Dell Printers Dell Laser Printer 5210n / 5310n Käyttöopas. Jos käyttöopasta ei ole asennettu tietokoneeseen: 1 Aseta Drivers and Utilities -CD-levy CD-asemaan. 2 Valitse Käynnistä Suorita. 3 Kirjoita D:\ (missä D on CD-aseman tunnuskirjain) ja valitse OK. 4 Etsi hakemisto Pubs/<kieli>/5210_UG.chm. Tulostettava Pikaopas Tulostettava Pikaopas on saatavissa Drivers and Utilities -CD-levyllä ja Dellin sivustossa osoitteessa Pikaoppaan avaaminen CD-levyltä: 1 Aseta Drivers and Utilities -CD-levy CD-asemaan. 2 Valitse Käynnistä Suorita. 3 Kirjoita D:\ (missä D on CD-aseman tunnuskirjain) ja valitse OK. 4 Etsi Pubs/<kieli>/ ja avaa PDF-tiedosto. Tämän asiakirjan tietoja voidaan muuttaa ilman erillistä ilmoitusta Dell Inc. Kaikki oikeudet pidätetään. Kaikenlainen kopioiminen ilman Dell Inc.:n kirjallista lupaa on kielletty. Tässä tekstissä käytetyt tavaramerkit: Dell ja DELL-logo ovat Dell Inc:n tavaramerkkejä. Muut tässä oppaassa mainitut tavaramerkit ja tuotenimet viittaavat merkit tai nimet omistaviin yhteisöihin tai niiden tuotteisiin. Dell Inc. kieltää kaiken omistusosuuden muihin kuin omiin tavaramerkkeihin ja tuotenimiin.
