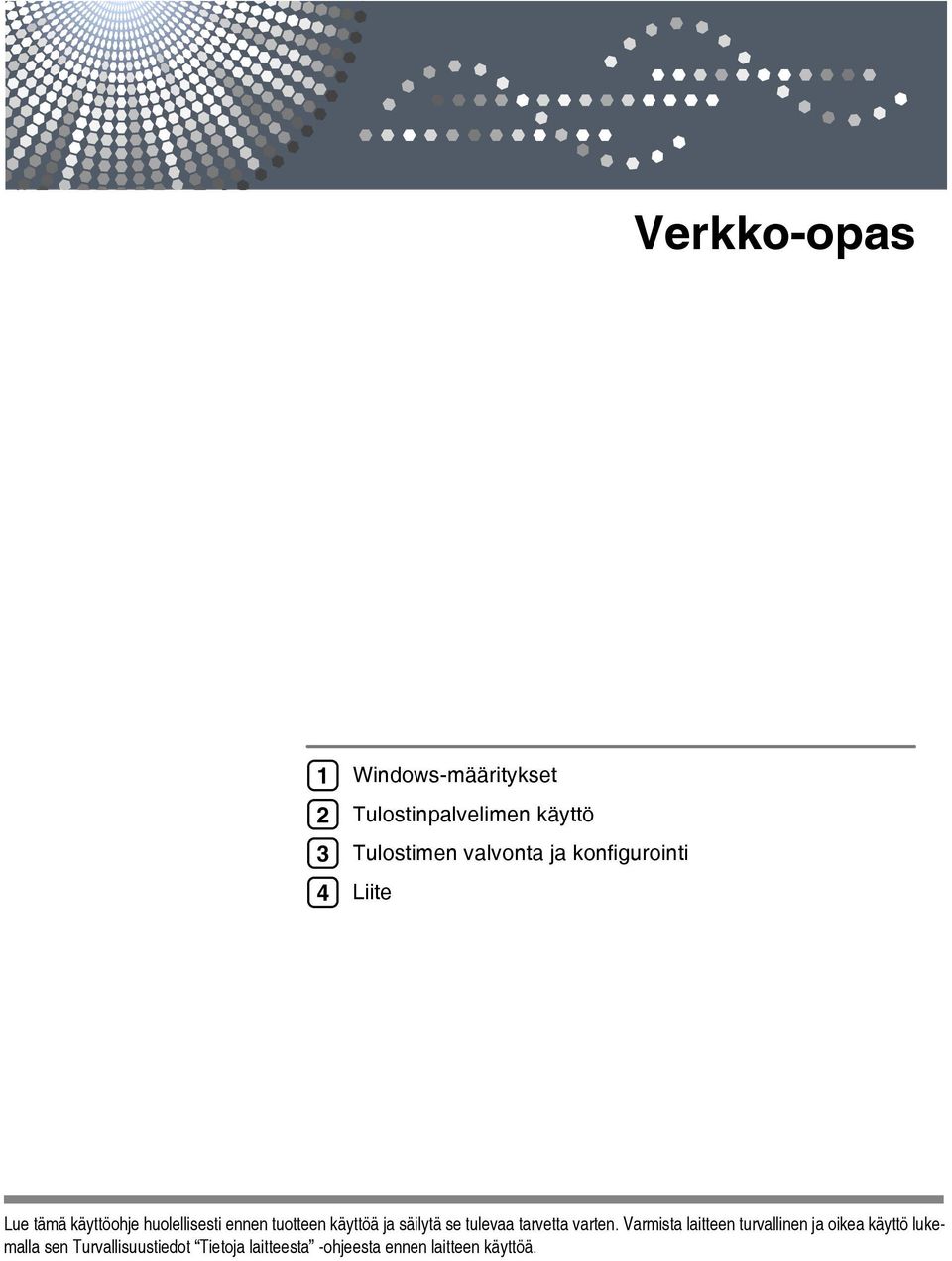

1 Verkko-opas Windows-määritykset Tulostinpalvelimen käyttö Tulostimen valvonta ja konfigurointi Liite Lue tämä käyttöohje huolellisesti ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten. Varmista laitteen turvallinen ja oikea käyttö lukemalla sen Turvallisuustiedot Tietoja laitteesta -ohjeesta ennen laitteen käyttöä.

2 Johdanto Tässä oppaassa on esitetty laitteen toiminta ja käyttö yksityiskohtaisesti. Varmista laitteen turvallinen ja hyödyllinen käyttö lukemalla ohjeet ennen laitteen käyttöä. Säilytä ohjetta paikassa, josta saat sen nopeasti käyttöösi. Tärkeää Käyttöohjeen tietoja voidaan muuttaa ilman ennakkoilmoitusta. Yhtiö ei ole missään tilanteessa vastuussa suorista, epäsuorista, erityisistä, satunnaisista tai seuraamuksellisista vahingoista, joita laitteen käsittely tai käyttö voi aiheuttaa. Huomautus: Jotkut valinnat ovat maakohtaisia eikä niitä ole saatavilla kaikissa maissa. Kysy lisätietoja paikalliselta jälleenmyyjältä. Tavaramerkit Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Acrobat on Adobe Systems Incorporatedin rekisteröity tavaramerkki. UPnP on UPnP Implementers Corporationin rekisteröity tavaramerkki. Muita ohjeessa esiin tulevia tuotenimiä on käytetty tuotteiden tunnistamiseen ja ne voivat olla vastaavien yritysten tavaramerkkejä. Luovumme kaikista oikeuksista näihin tavaramerkkeihin. Windows-käyttöjärjestelmien oikeat nimet ovat: Windows 98:n tuotenimet ovat: Microsoft Windows 98 Microsoft Windows 98 Second Edition Windows Me:n tuotenimi on Microsoft Windows Millennium Edition (Windows Me) Windows 2000:n tuotenimet ovat: Microsoft Windows 2000 Advanced Server Microsoft Windows 2000 Server Microsoft Windows 2000 Professional Windows XP:n tuotenimet ovat: Microsoft Windows XP Professional Microsoft Windows XP Home Edition Microsoft Windows XP Professional x64 Edition Windows Server 2003:n tuotenimet ovat: Microsoft Windows Server 2003 Standard Edition Microsoft Windows Server 2003 Enterprise Edition Microsoft Windows Server 2003 Web Edition

3 Laitteen käyttöohjeet Riippuen laitteen käyttötarkoituksesta ja -tavasta, katso lisätietoja vastaavasta käyttöohjeesta. Tärkeää Media vaihtelee käyttöohjeen mukaan. Käyttöohjeen painetulla ja sähköisellä versioilla on sama sisältö. Adobe Acrobat Reader/Adobe Reader on oltava asennettuna, jotta käyttöohjeita voidaan käyttää PDF-tiedostoina. Joissakin maissa on lisäksi käytettävissä myös HTML-pohjaiset käyttöohjeet. Internet-selain on oltava asennettuna, jotta näitä käyttöohjeita voidaan käyttää. Tietoja laitteesta Varmista, että olet tutustunut Turvallisuustiedot ennen laitteen käyttöä. Tässä käyttöohjeessa esitellään laitteen toiminnot. Se selvittää myös ohjauspaneelin, laitteen käytön valmistelutoimenpiteet ja sen, kuinka toimitetut CD-ROM-levyt asennetaan. Yleiset asetukset Selvittää käyttäjän työkalujen asetukset ja sen, kuinka käyttäjakoodeja rekisteröidään. Vianmääritys Antaa ohjeita tavallisten ongelmien ratkaisuun ja selvittää, kuinka paperi, väriaine ja muut kulutustarvikkeet vaihdetaan. Kopiokoneen käyttöohje Ohjeessa selvitetään kopiokoneen toiminnot ja käyttö. Tästä käyttöohjeesta voit myös katsoa, kuinka alkuperäiset asetetaan. Tulostimen ja skannerin käyttöohje Selvitetään laitteen tulostin- ja skannaustoiminnon järjestelmäasetukset, toiminnot ja käyttö. Tästä käyttöohjeesta voit myös katsoa, kuinka laite kytketään. Verkko-opas Ohjeessa kuvataan laitteen konfigurointi ja käyttö verkkoympäristössä sekä mukana toimitetun ohjelmiston käyttö. Muut käyttöohjeet Laitteen käyttöohjeet Turvallisuustiedot Kopioinnin pikaohje Tulostuksen/skannauksen pikaohje i

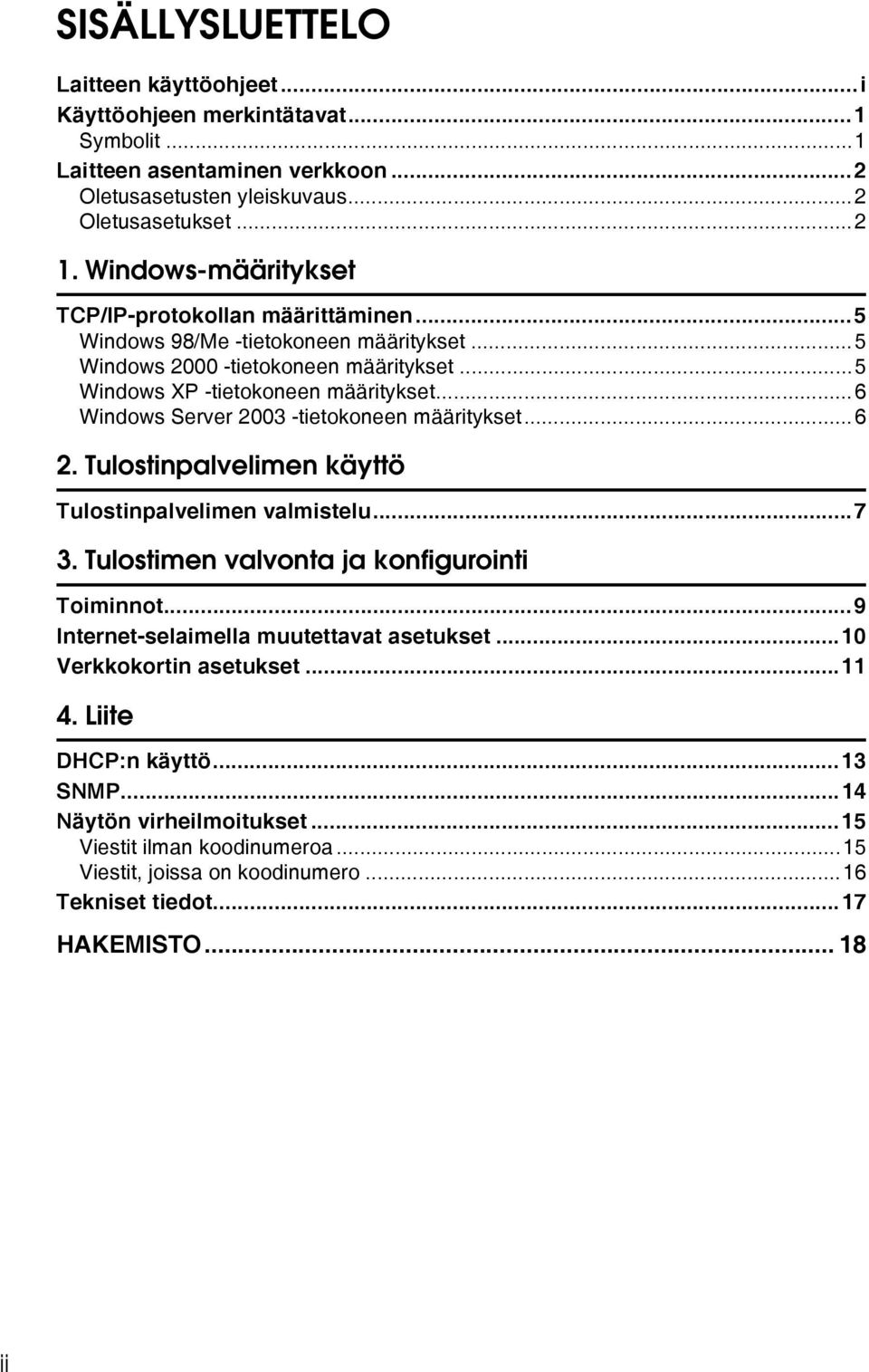

4 SISÄLLYSLUETTELO Laitteen käyttöohjeet...i Käyttöohjeen merkintätavat...1 Symbolit...1 Laitteen asentaminen verkkoon...2 Oletusasetusten yleiskuvaus...2 Oletusasetukset Windows-määritykset TCP/IP-protokollan määrittäminen...5 Windows 98/Me -tietokoneen määritykset...5 Windows tietokoneen määritykset...5 Windows XP -tietokoneen määritykset...6 Windows Server tietokoneen määritykset Tulostinpalvelimen käyttö Tulostinpalvelimen valmistelu Tulostimen valvonta ja konfigurointi Toiminnot...9 Internet-selaimella muutettavat asetukset...10 Verkkokortin asetukset Liite DHCP:n käyttö...13 SNMP...14 Näytön virheilmoitukset...15 Viestit ilman koodinumeroa...15 Viestit, joissa on koodinumero...16 Tekniset tiedot...17 HAKEMISTO ii

5 Käyttöohjeen merkintätavat Symbolit Käyttöohjeessa käytetään seuraavia symboleja: Tarkoittaa tärkeitä turvallisuushuomautuksia. Näiden huomautusten huomiotta jättäminen voi aiheuttaa vakavan, jopa hengenvaarallisen onnettomuuden. Varmista, että olet tutustunut näihin huomautuksiin. Ne löytyvät osasta Turvallisuustiedot kohdassa Tietoja laitteesta. Tarkoittaa tärkeitä turvallisuushuomautuksia. Näiden huomautusten huomiotta jättäminen voi aiheuttaa lievän tai melko vakavan henkilö-, laite- tai omaisuusvahingon. Varmista, että olet tutustunut näihin huomautuksiin. Ne löytyvät osasta Turvallisuustiedot kohdassa Tietoja laitteesta. Tarkoittaa huomioitavia asioita laitteen käytössä ja selvityksiä paperitukoksen, alkuperäisten vaurioitumisen tai tietojen katoamisen todennäköisistä syistä. Varmista, että olet tutustunut näihin selvityksiin. Tarkoittaa lisäselvityksiä koneen toiminnoista ja ohjeita käyttäjävirheiden korjaamiseen. Tämä symboli löytyy jokaisen osan lopusta. Se osoittaa, mistä löytyy lisää asiaankuuluvaa tietoa. [ ] Osoittaa näppäinten nimet, joita käytetään laitteen näyttöpaneelissa. { } Osoittaa näppäinten nimet laitteen ohjauspaneelissa. 1

6 Laitteen asentaminen verkkoon Tässä osassa selvitetään verkkoasetukset, joita voit muuttaa Käyttäjän työkaluilla (Liitännät). Tee asetukset niiden toimintojen ja sen liitännän mukaisesti, joita haluat käyttää. Tärkeää Nämä asetukset on joko annettava verkon pääkäyttäjän tehtäviksi tai tehtävä pääkäyttäjän ohjeiden mukaisesti. Oletusasetusten yleiskuvaus Liitännät Valikko IP-osoite Yhdyskäytävä Ethernet-nopeus Kuvaus Määrittää laitteen IP-osoitteen ja aliverkon peitteen verkkoympäristössä. Määrittää yhdyskäytävän osoitteen, jota reitittimet tai isäntäkoneet käyttävät siirryttäessä toiseen verkkoon. Toiminnolla asetetaan verkon nopeus. Oletusasetukset Luettelossa näkyvien tietojen tarkastelu Nämä asetukset ovat välttämättömiä toiminnon käyttämiseksi. Muista asettaa ne, ennen kuin käytät niitä. Nämä asetukset on tehtävä tarvittaessa. Tulostin Asetukset Liitännät/Verkko IP-osoite Yhdyskäytävä Ethernet-nopeus TWAIN-verkkoskanneri Asetukset Liitännät/Verkko IP-osoite Yhdyskäytävä Ethernet-nopeus 2

7 Huom. Joitakin valintoja ei näytetä riippuen asennetuista valinnaisista yksiköistä tai valitusta tulostimen kielestä. Joitakin valintoja ei mahdollisesti voida asettaa riippuen turvallisuusasetuksista. Viite Katso lisätietoja ohjeesta Yleiset asetukset. Lisätietoja kopiointiominaisuuksista ja järjestelmäasetuksista, katso Kopiokoneen käyttöohje ja Yleiset asetukset. 3

8 4

9 1. Windows-määritykset TCP/IP-protokollan määrittäminen Tässä osassa selvitetään Windowsin konfigurointi TCP/IP- ja IPP-protokollille. Windows 98/Me -tietokoneen määritykset Määritä tietokone käyttämään TCP/IP-protokollaa Windows 98/Me -käyttöjärjestelmässä seuraavasti. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta sitten [Ohjauspaneeli]. B Kaksoisnapsauta Verkko-kuvaketta. C Valitse [TCP/IP] [Seuraavat verkon osat on asennettu] -ruudussa [Konfigurointi]- välilehdellä. Jos TCP/IP-protokollaa ei ole asennettu, napsauta [Kokoonpano]-välilehdellä [Lisää] ja asenna se. Katso lisätietoja TCP/IP-protokollan asennuksesta Windows 98/Me -käyttöjärjestelmän Ohjeesta. D Valitse [Ominaisuudet]. E Määritä TCP/IP-protokollaan oikea IP-osoite, aliverkon peite ja muut asetukset. Varmista verkon pääkäyttäjältä, että asetukset ovat oikein. Windows tietokoneen määritykset Määritä tietokone käyttämään TCP/IP-protokollaa Windows käyttöjärjestelmässä seuraavasti. A Valitse [Käynnistä]-valikosta [Asetukset] ja napsauta [Verkko- ja puhelinverkkoyhteydet]. B Kaksoisnapsauta [Lähiverkkoyhteys]. Napsauta [Yleiset]-välilehdellä [Ominaisuudet]. C Valitse [Internet-protokolla (TCP/IP)] [Tämä yhteys käyttää valittuja osia] -ruudussa [Yleiset]-välilehdellä. Jos TCP/IP-protokollaa ei ole asennettu, napsauta [Yleiset]-välilehdellä [Asenna] ja asenna se. Katso lisätietoja TCP/IP-protokollan asennuksesta Windows käyttöjärjestelmän Ohjeesta. D Valitse [Ominaisuudet]. E Määritä TCP/IP-protokollaan oikea IP-osoite, aliverkon peite ja muut asetukset. Varmista verkon pääkäyttäjältä, että asetukset ovat oikein. 5

10 Windows-määritykset Windows XP -tietokoneen määritykset 1 Määritä tietokone käyttämään TCP/IP-protokollaa Windows XP -käyttöjärjestelmässä seuraavasti. A Napsauta [Käynnistä]-valikosta [Ohjauspaneeli] ja napsauta sitten [Verkkoyhteydet]. B Napsauta [Verkkoyhteydet], ja kaksoisnapsauta sen jälkeen [Lähiverkkoyhteys]. C Napsauta [Yleiset]-välilehdellä [Ominaisuudet]. D Valitse [Internet-protokolla (TCP/IP)] [Tämä yhteys käyttää valittuja osia] -ruudussa [Yleistä]-välilehdellä. Jos TCP/IP-protokollaa ei ole asennettu, napsauta [Yleiset]-välilehdellä [Asenna] ja asenna se. Katso lisätietoja TCP/IP-protokollan asennuksesta Windows XP - käyttöjärjestelmän Ohjeesta. E Valitse [Ominaisuudet]. F Määritä TCP/IP-protokollaan oikea IP-osoite, aliverkon peite ja muut asetukset. Varmista verkon pääkäyttäjältä, että asetukset ovat oikein. Windows Server tietokoneen määritykset Määritä tietokone käyttämään TCP/IP-protokollaa Windows Server käyttöjärjestelmässä seuraavasti. A Valitse [Käynnistä] -valikosta [Ohjauspaneeli], valitse [Verkkoyhteydet], ja valitse sitten [Lähiverkkoyhteys]. B Napsauta [Yleiset]-välilehdellä [Ominaisuudet]. C Valitse [Internet-protokolla (TCP/IP)] [Tämä yhteys käyttää valittuja osia] -ruudussa [Yleistä]-välilehdellä. Jos TCP/IP-protokollaa ei ole asennettu, napsauta [Yleiset]-välilehdellä [Asenna] ja asenna se. Katso lisätietoja TCP/IP-protokollan asennuksesta Windows Server käyttöjärjestelmän Ohjeesta. D Valitse [Ominaisuudet]. E Määritä TCP/IP-protokollaan oikea IP-osoite, aliverkon peite ja muut asetukset. Varmista verkon pääkäyttäjältä, että asetukset ovat oikein. 6

11 2. Tulostinpalvelimen käyttö Tulostinpalvelimen valmistelu Tässä osassa selvitetään, kuinka laite konfiguroidaan toimimaan Windowsverkkotulostimena. Laite konfiguroidaan siten, että verkossa olevat tietokoneet voivat käyttää sitä. Tärkeää Tehdäksesi muutoksia tulostinasetuksiin Windows , Windows XP Professional - tai Windows Server käyttöjärjestelmissä [Tulostin]-kansiossa tarvitset tulostimen hallinnan käyttöoikeudet. Kirjaudu sisään tiedostopalvelimeen pääkäyttäjänä tai PowerUsers-ryhmän jäsenenä. A Avaa [Tulostimet]-ikkuna [Käynnistä]-valikossa. Näyttöön ilmestyy [Tulostimet]-valintaikkuna. Käyttöjärjestelmissä Windows XP tai Windows Server 2003 näyttöön tulee [Tulostimet ja faksit] -ikkuna. B Napsauta haluamasi tulostimen kuvaketta. Valitse [Tiedosto]-valikosta [Ominaisuudet]. Tulostimen ominaisuudet tulevat esiin. C Napsauta [Jakaminen]-välilehdellä valintaa [Jaettu nimellä:]. D Jos laitetta jakavat käyttäjät, joilla on eri Windows-versio napsauta [Lisäohjaimet...]. Jos olet asentanut vaihtoehtoisen ohjaimen valitsemalla [Jaettu nimellä:] tulostinohjaimen asennuksen aikana, tämä vaihe voidaan jättää huomiotta. E Napsauta [OK], ja sulje sitten tulostimen ominaisuudet. Viite Lisätietoja verkossa olevan tietokoneen määrityksistä, katso Tulostimen ja skannerin käyttöohje. 7

12 Tulostinpalvelimen käyttö 2 8

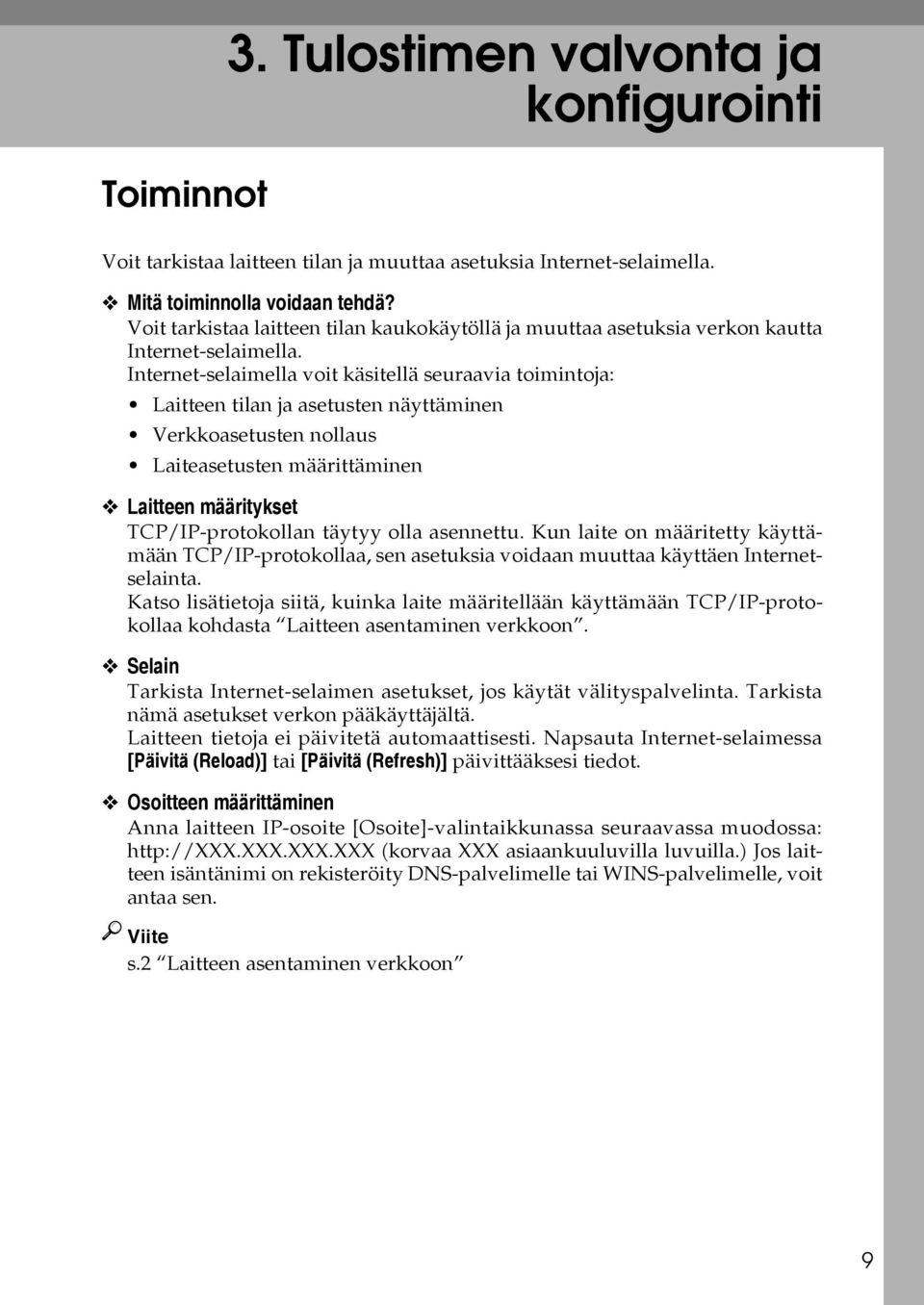

13 Toiminnot 3. Tulostimen valvonta ja konfigurointi Voit tarkistaa laitteen tilan ja muuttaa asetuksia Internet-selaimella. Mitä toiminnolla voidaan tehdä? Voit tarkistaa laitteen tilan kaukokäytöllä ja muuttaa asetuksia verkon kautta Internet-selaimella. Internet-selaimella voit käsitellä seuraavia toimintoja: Laitteen tilan ja asetusten näyttäminen Verkkoasetusten nollaus Laiteasetusten määrittäminen Laitteen määritykset TCP/IP-protokollan täytyy olla asennettu. Kun laite on määritetty käyttämään TCP/IP-protokollaa, sen asetuksia voidaan muuttaa käyttäen Internetselainta. Katso lisätietoja siitä, kuinka laite määritellään käyttämään TCP/IP-protokollaa kohdasta Laitteen asentaminen verkkoon. Selain Tarkista Internet-selaimen asetukset, jos käytät välityspalvelinta. Tarkista nämä asetukset verkon pääkäyttäjältä. Laitteen tietoja ei päivitetä automaattisesti. Napsauta Internet-selaimessa [Päivitä (Reload)] tai [Päivitä (Refresh)] päivittääksesi tiedot. Osoitteen määrittäminen Anna laitteen IP-osoite [Osoite]-valintaikkunassa seuraavassa muodossa: (korvaa XXX asiaankuuluvilla luvuilla.) Jos laitteen isäntänimi on rekisteröity DNS-palvelimelle tai WINS-palvelimelle, voit antaa sen. Viite s.2 Laitteen asentaminen verkkoon 9

14 Tulostimen valvonta ja konfigurointi Internet-selaimella muutettavat asetukset 3 Järjestelmä Nollaa Nollaa laitteen asetukset. Tehdasasetukset Nollaa laitteen asetukset niiden oletusarvoihin. Laitteen tila Näytä laitteen verkkoasetukset. Verkko-osoite Näytä laitteen sarjanumero ja Ethernet-osoite (MAC-osoite). Vaihda salasana Voit vaihtaa laitteen salasanan. Protokollat Aseta TCP/IP Määritä laitteen TCP/IP-asetukset. Aseta IPP Määritä laitteen IPP-asetukset. Muut Tulostimen tila Näytä laitteen tulostimen tila. 10

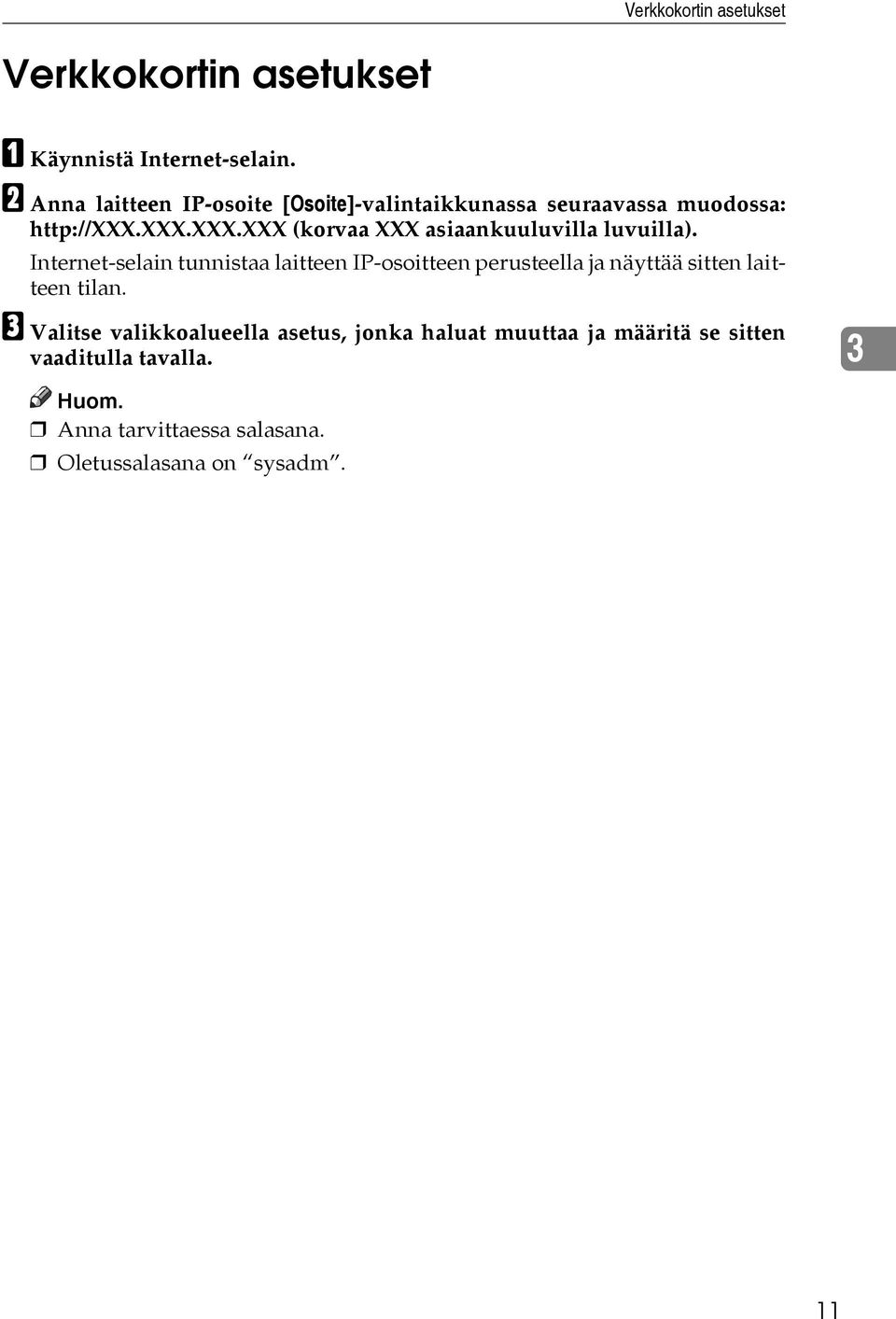

15 Verkkokortin asetukset Verkkokortin asetukset A Käynnistä Internet-selain. B Anna laitteen IP-osoite [Osoite]-valintaikkunassa seuraavassa muodossa: (korvaa XXX asiaankuuluvilla luvuilla). Internet-selain tunnistaa laitteen IP-osoitteen perusteella ja näyttää sitten laitteen tilan. C Valitse valikkoalueella asetus, jonka haluat muuttaa ja määritä se sitten vaaditulla tavalla. 3 Huom. Anna tarvittaessa salasana. Oletussalasana on sysadm. 11

16 Tulostimen valvonta ja konfigurointi 3 12

17 4. Liite DHCP:n käyttö Jos laite on määritetty DHCP-palvelimelle ja DHCP-pyyntö epäonnistuu neljä kertaa, BOOTP kaappaa pyynnön. Jos BOOTP-pyyntö epäonnistuu kolme kertaa, käyttöön otetaan oletus-ip-osoite. 13

18 Liite SNMP Laitteessa on SNMP-agentti (Simple Network Management Protocol), joka toimii UDP- ja IPX-protokollilla Ethernet-verkossa. SNMP-agenttia käyttäen saat tietoja laitteesta. Oletusyhteisönimet ovat public ja private. Saat MIB-hallintatietoja käyttämällä näitä yhteisönimiä. 4 Tuetut MIB-standardit MIB-II PrinterMIB HostResourceMIB 14

19 Näytön virheilmoitukset Näytön virheilmoitukset Tässä osassa selvitetään näytön tavallisimmat verkkotoimintoihin liittyvät viestit. Jos tulee virheilmoitus, jota ei tässä kuvata, noudata sen ohjeita. Viestit ilman koodinumeroa Viesti Syyt Ratkaisut hei yhteyttä verkkoon Tarkista IP-osoite. Verkkoyhteyttä ei voida luoda. Tarkista laitteen IP-osoite. hei yhteyttä verkkoon Ota yhteys pääkäyttäjään. Verkkoyhteyttä ei voida luoda. Tarkista verkko. Jos viesti ilmestyy uudelleen, ota yhteyttä pääkäyttäjään. Ethernet-kortin virhe Verkkokorttivirhe (Ethernet). Katkaise laitteesta virta, odota muutama sekunti ja kytke se uudelleen. Jos viesti ilmestyy uudelleen, ota yhteyttä jälleenmyyjään tai huoltoon. hpalvelinyhteys katkesi Ota yhteys pääkäyttäjään. Ei kommunikoi palvelimen kanssa. Tarkista palvelin. Jos viesti ilmestyy uudelleen, ota yhteyttä pääkäyttäjään. 4 Viite Ennen kuin katkaiset laitteesta virran, katso lisätietoja Tietoja laitteesta -ohjeesta. 15

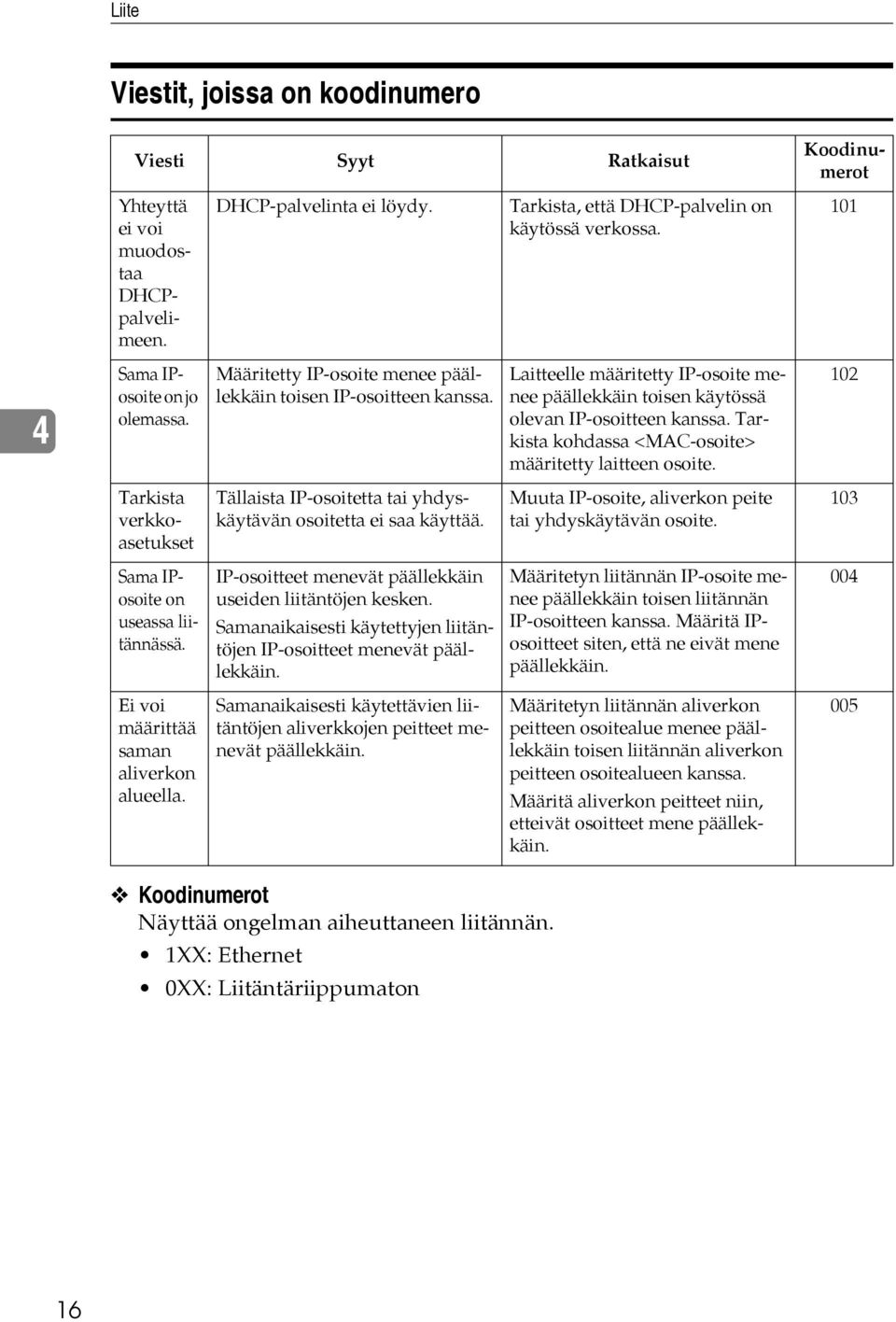

20 Liite Viestit, joissa on koodinumero Viesti Syyt Ratkaisut Yhteyttä ei voi muodostaa DHCPpalvelimeen. DHCP-palvelinta ei löydy. Tarkista, että DHCP-palvelin on käytössä verkossa. Koodinumerot Sama IPosoite on jo olemassa. Määritetty IP-osoite menee päällekkäin toisen IP-osoitteen kanssa. Laitteelle määritetty IP-osoite menee päällekkäin toisen käytössä olevan IP-osoitteen kanssa. Tarkista kohdassa <MAC-osoite> määritetty laitteen osoite. 102 Tarkista verkkoasetukset Tällaista IP-osoitetta tai yhdyskäytävän osoitetta ei saa käyttää. Muuta IP-osoite, aliverkon peite tai yhdyskäytävän osoite. 103 Sama IPosoite on useassa liitännässä. IP-osoitteet menevät päällekkäin useiden liitäntöjen kesken. Samanaikaisesti käytettyjen liitäntöjen IP-osoitteet menevät päällekkäin. Määritetyn liitännän IP-osoite menee päällekkäin toisen liitännän IP-osoitteen kanssa. Määritä IPosoitteet siten, että ne eivät mene päällekkäin. 004 Ei voi määrittää saman aliverkon alueella. Samanaikaisesti käytettävien liitäntöjen aliverkkojen peitteet menevät päällekkäin. Määritetyn liitännän aliverkon peitteen osoitealue menee päällekkäin toisen liitännän aliverkon peitteen osoitealueen kanssa. Määritä aliverkon peitteet niin, etteivät osoitteet mene päällekkäin. 005 Koodinumerot Näyttää ongelman aiheuttaneen liitännän. 1XX: Ethernet 0XX: Liitäntäriippumaton 16

21 Tekniset tiedot Tekniset tiedot Liitäntä 100BASE-TX, 10BASE-T Protokolla Tulostin TCP/IP LPR IPP Verkkoskanneri TCP/IP Hallintatoiminto TCP/IP SNMP HTTP DHCP SNMP MIB-II, PrinterMIB, HostResourceMIB 4 17

22 HAKEMISTO D I J DHCP, 13 Internet-selaimella muutettavat asetukset, 10 Järjestelmä, 10 V Verkkokortin asetukset, 11 Viestit ilman koodinumeroa, 15 Viestit, joissa on koodinumero, 16 Virheilmoitus, 15 W Windows-määritykset, 5 K Koodinumerot, 16 Käyttöohjeen merkintätavat, 1 L M Liitännät, 2 MIB, 14 Muut, 10 O Oletusasetukset, 2 Oletusasetusten yleiskuvaus, 2 P S T Protokollat, 10 SNMP, 14 TCP/IP, 5 TCP/IP-protokollan määrittäminen, 5 Tekniset tiedot, 17 Toiminnot, 9 Tuetut MIB-standardit, 14 Tulostin, 2 Tulostinpalvelimen valmistelu, 7 TWAIN-verkkoskanneri, 2 18 FI FIN D
