ALOITA TÄSTÄ. Langaton USB Langallinen. Haluatko liittää tulostimen langattomaan verkkoon? Käytä Langaton verkkoasennus ja liitännät -ohjetta.

Transkriptio

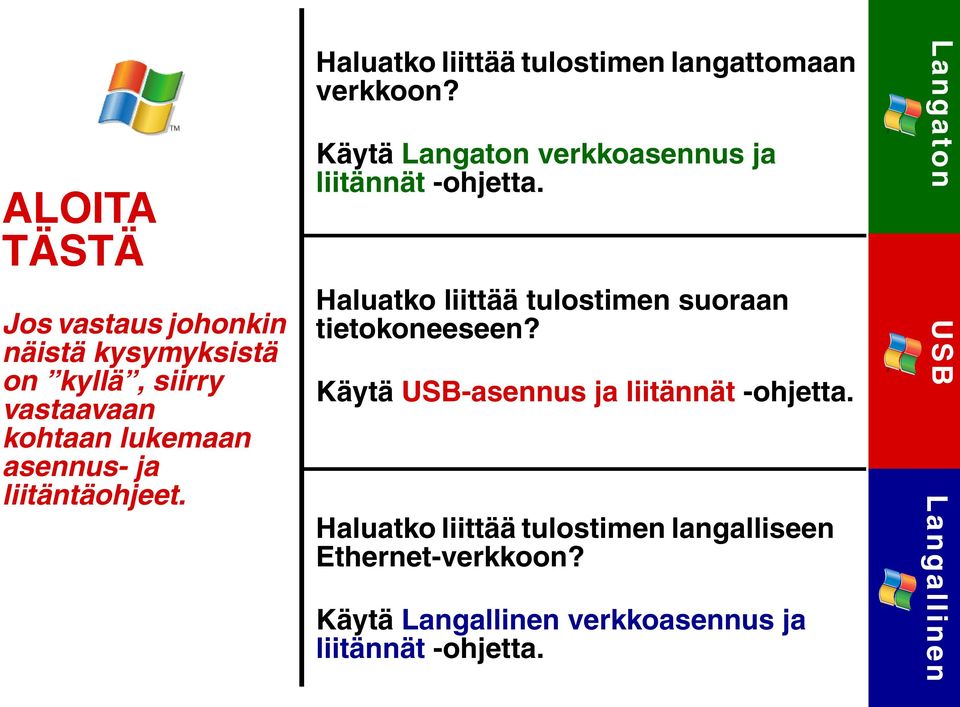

1 ALOITA TÄSTÄ Jos vastaus johonkin näistä kysymyksistä on kyllä, siirry vastaavaan kohtaan lukemaan asennus- ja liitäntäohjeet. Haluatko liittää tulostimen langattomaan verkkoon? Käytä Langaton verkkoasennus ja liitännät -ohjetta. Haluatko liittää tulostimen suoraan tietokoneeseen? Käytä USB-asennus ja liitännät -ohjetta. Haluatko liittää tulostimen langalliseen Ethernet-verkkoon? Käytä Langallinen verkkoasennus ja liitännät -ohjetta. Langaton USB Langallinen

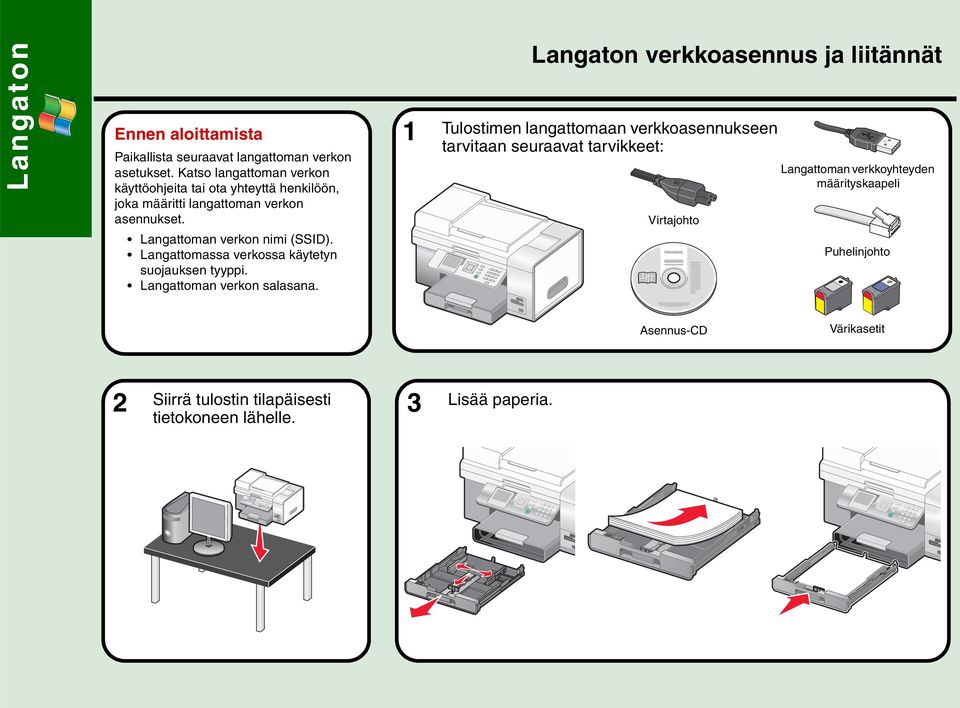

2 Langaton Ennen aloittamista Paikallista seuraavat langattoman verkon asetukset. Katso langattoman verkon käyttöohjeita tai ota yhteyttä henkilöön, joka määritti langattoman verkon asennukset. Langattoman verkon nimi (SSID). Langattomassa verkossa käytetyn suojauksen tyyppi. Langattoman verkon salasana. Langaton verkkoasennus ja liitännät Tulostimen langattomaan verkkoasennukseen tarvitaan seuraavat tarvikkeet: Virtajohto Langattoman verkkoyhteyden määrityskaapeli Puhelinjohto Asennus-CD Värikasetit Siirrä tulostin tilapäisesti tietokoneen lähelle. 3 Lisää paperia.

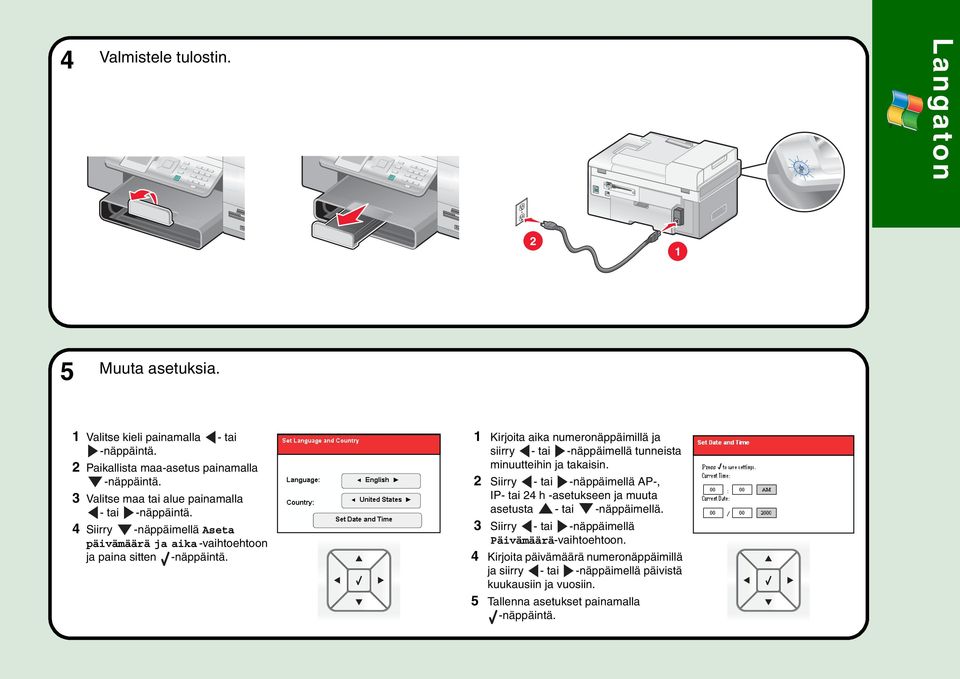

3 4 Valmistele tulostin. Langaton 5 Muuta asetuksia. Valitse kieli painamalla - tai -näppäintä. Paikallista maa-asetus painamalla -näppäintä. 3 Valitse maa tai alue painamalla - tai -näppäintä. 4 Siirry -näppäimellä Aseta päivämäärä ja aika -vaihtoehtoon ja paina sitten -näppäintä. Kirjoita aika numeronäppäimillä ja siirry - tai -näppäimellä tunneista minuutteihin ja takaisin. Siirry - tai -näppäimellä AP-, IP- tai 4 h -asetukseen ja muuta asetusta - tai -näppäimellä. 3 Siirry - tai -näppäimellä Päivämäärä-vaihtoehtoon. 4 Kirjoita päivämäärä numeronäppäimillä ja siirry - tai -näppäimellä päivistä kuukausiin ja vuosiin. 5 Tallenna asetukset painamalla -näppäintä.

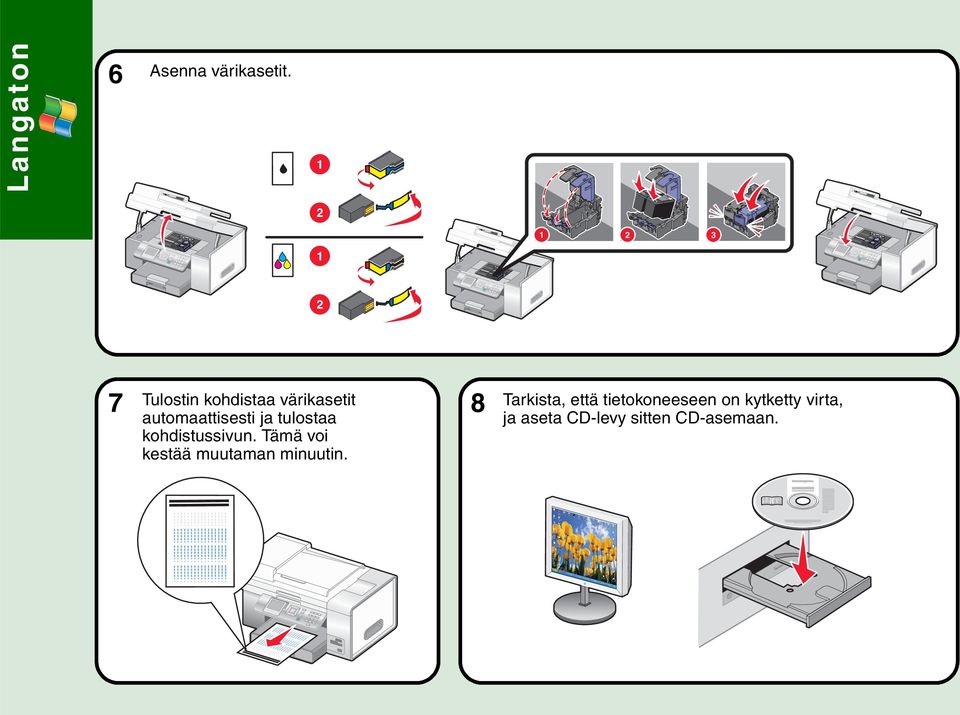

4 Langaton 6 Asenna värikasetit. 3 7 Tulostin kohdistaa värikasetit 8 Tarkista, että tietokoneeseen on kytketty virta, automaattisesti ja tulostaa ja aseta CD-levy sitten CD-asemaan. kohdistussivun. Tämä voi kestää muutaman minuutin.

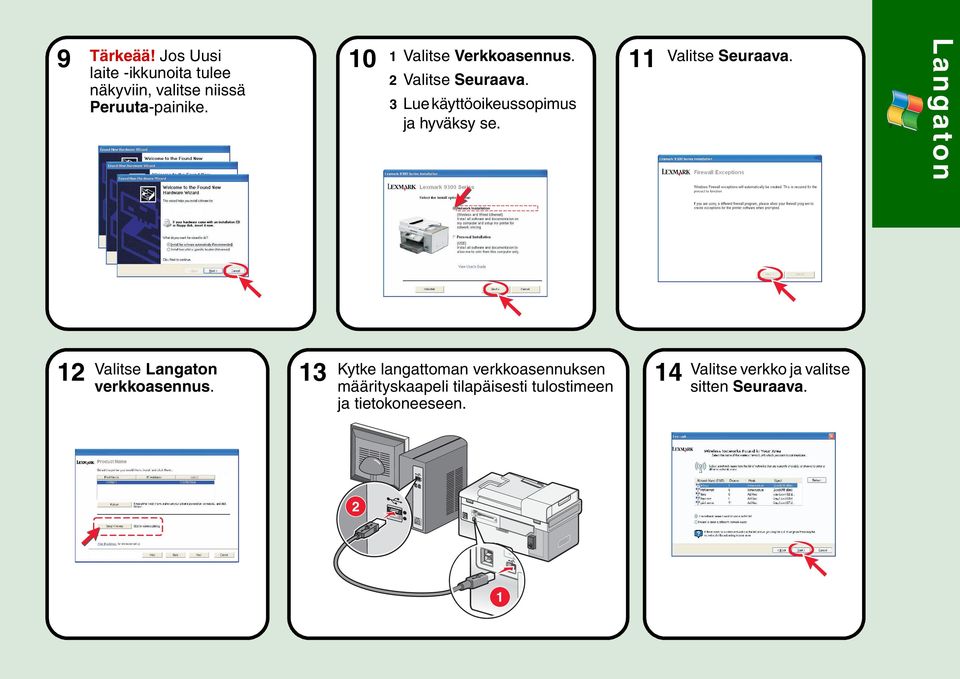

5 9 Tärkeää! Jos Uusi 0 Valitse Verkkoasennus. laite -ikkunoita tulee Valitse Seuraava. näkyviin, valitse niissä Peruuta-painike. 3 Lue käyttöoikeussopimus ja hyväksy se. Valitse Seuraava. Langaton Network Installation Valitse Langaton 3 Kytke langattoman verkkoasennuksen verkkoasennus. määrityskaapeli tilapäisesti tulostimeen ja tietokoneeseen. 4 Valitse verkko ja valitse sitten Seuraava.

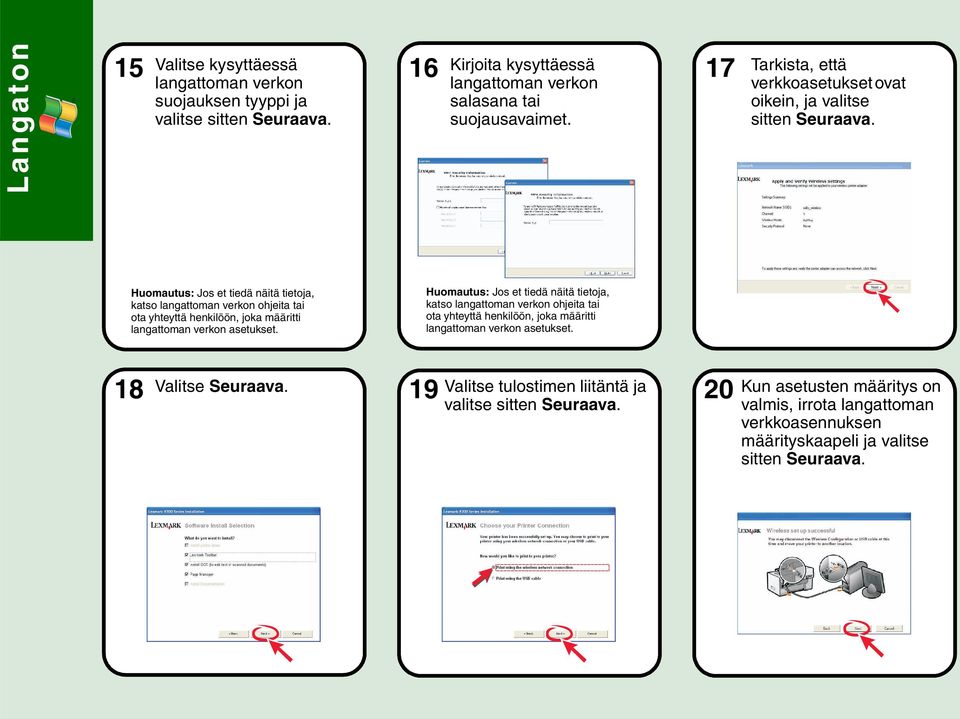

6 Langaton 5 Valitse kysyttäessä langattoman verkon suojauksen tyyppi ja valitse sitten Seuraava. 6 Kirjoita kysyttäessä langattoman verkon salasana tai suojausavaimet. 7 Tarkista, että verkkoasetukset ovat oikein, ja valitse sitten Seuraava. Huomautus: Jos et tiedä näitä tietoja, katso langattoman verkon ohjeita tai ota yhteyttä henkilöön, joka määritti langattoman verkon asetukset. Huomautus: Jos et tiedä näitä tietoja, katso langattoman verkon ohjeita tai ota yhteyttä henkilöön, joka määritti langattoman verkon asetukset. Next > 8 Valitse Seuraava. 9 Valitse tulostimen liitäntä ja valitse sitten Seuraava. 0 Kun asetusten määritys on valmis, irrota langattoman verkkoasennuksen määrityskaapeli ja valitse sitten Seuraava.

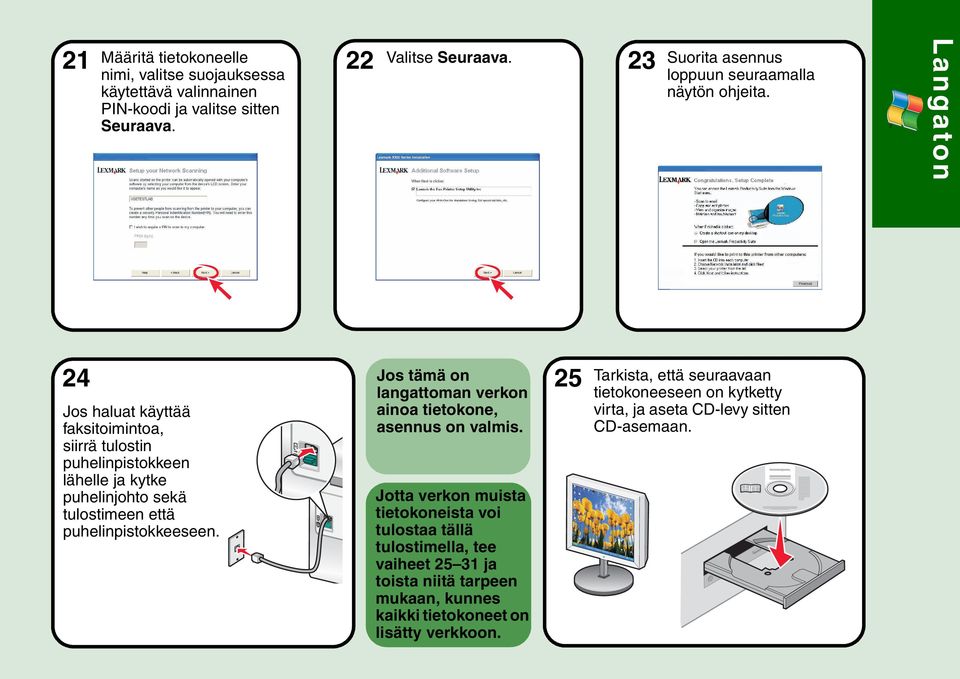

7 Määritä tietokoneelle nimi, valitse suojauksessa käytettävä valinnainen PIN-koodi ja valitse sitten Seuraava. Valitse Seuraava. 3 Suorita asennus loppuun seuraamalla näytön ohjeita. Langaton 4 Jos haluat käyttää faksitoimintoa, siirrä tulostin puhelinpistokkeen lähelle ja kytke puhelinjohto sekä tulostimeen että puhelinpistokkeeseen. Jos tämä on langattoman verkon ainoa tietokone, asennus on valmis. Jotta verkon muista tietokoneista voi tulostaa tällä tulostimella, tee vaiheet 5 3 ja toista niitä tarpeen mukaan, kunnes kaikki tietokoneet on lisätty verkkoon. 5 Tarkista, että seuraavaan tietokoneeseen on kytketty virta, ja aseta CD-levy sitten CD-asemaan.

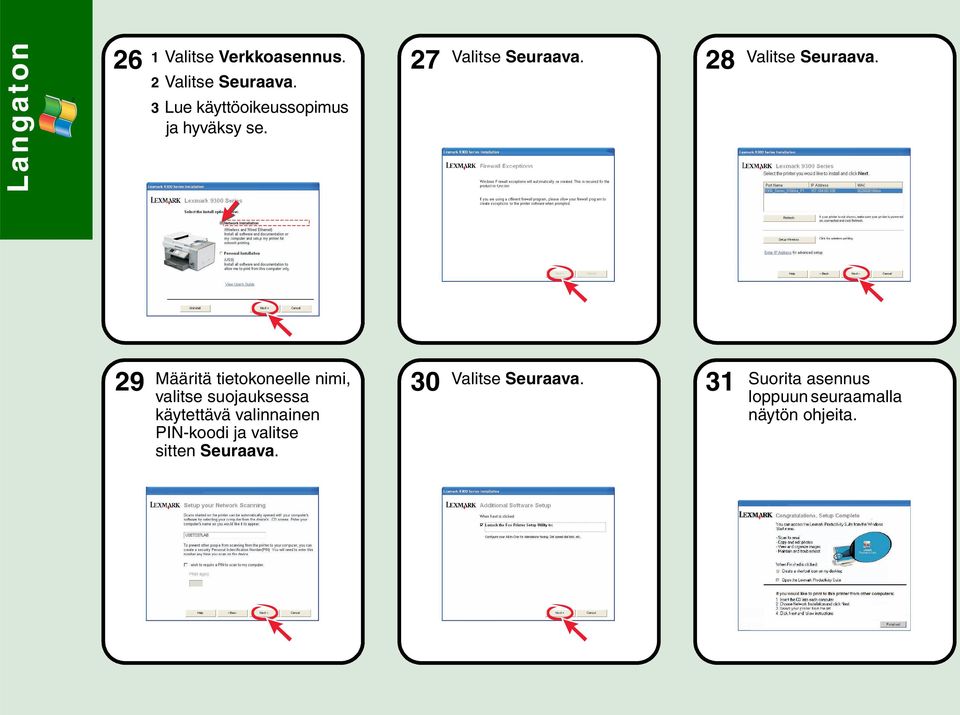

8 Langaton 6 Valitse Verkkoasennus. 7 Valitse Seuraava. 8 Valitse Seuraava. Valitse Seuraava. 3 Lue käyttöoikeussopimus ja hyväksy se. Network Installation 9 Määritä tietokoneelle nimi, valitse suojauksessa käytettävä valinnainen PIN-koodi ja valitse sitten Seuraava. 30 Valitse Seuraava. 3 Suorita asennus loppuun seuraamalla näytön ohjeita.

9 Asennuksen vianmääritys Lisätietoja asennuksen vianmäärityksestä on Käyttöoppaan luvussa Vianmääritys. Näytössä näkyy väärä kieli. Ohjelmisto ei asennu. Virran merkkivalo ei syty. Sammuta tulostin painamalla -näppäintä. Paina kerran -näppäintä ja pidä - ja -näppäintä heti sen jälkeen alhaalla. 3 Vapauta näppäimet. 4 Painele - tai -näppäintä, kunnes haluttu kieli näkyy näytössä. 5 Painele - tai -näppäintä, kunnes Maa-asetus on korostettuna. 6 Painele - tai -näppäintä, kunnes haluttu maa näkyy näytössä. 7 Painele - tai -näppäintä, kunnes Aseta päivämäärä ja aika -vaihtoehto on korostettuna. 8 Paina -näppäintä. 9 Aseta päivämäärä ja aika. Lisätietoja on asennusohjeen vaiheessa 5. Sammuta tietokone ja käynnistä se sitten uudelleen. Valitse Peruuta kaikissa Uusi laite -näytöissä. 3 Aseta CD-levy CD-asemaan ja suorita ohjelmiston asennus loppuun seuraamalla tietokoneen näytön ohjeita. Jos Asenna-näyttö ei tule näkyviin: Aseta CD-levy asemaan. Valitse Käynnistä Suorita. 3 Kirjoita D:\Setup, jossa D on CD-ROM-aseman tunnus. 4 Valitse OK. Irrota virtajohto pistorasiasta ja tulostimesta. Kytke virtajohto tukevasti kiinni tulostimen muuntajaan. 3 Kytke virtajohto muidenkin sähkölaitteiden käyttämään pistorasiaan. 4 Jos -valo ei pala, paina -näppäintä. Verkkoyhteyden vianmääritys Lisätietoja verkkoyhteyksien vianmäärityksestä on Käyttöoppaan luvussa Verkkoyhteydet. Tulostin ei pysty liittymään verkkoon tai tulostimen asetukset on määritetty oikein, mutta sitä ei löydy verkosta. Verkon nimi ei näy käytettävissä olevien verkkojen luettelossa. Verkkotulostin ei tulosta. Tarkista, että tulostimen asetukset vastaavat langattoman verkon asetuksia. Tarkista, että tulostin on langattoman verkon kantamalla. Jos verkossa käytetään MAC-osoitteiden suodatusta, lisää tulostimen MAC-osoite verkkoasetuksiin. Lisätietoja on Käyttöoppaassa. Valitse Haluan määrittää toisenlaiset asetukset ja valitse sitten Seuraava. Jos verkkoa ei näy vieläkään, toimi seuraavasti: Valitse Haluan määrittää toisenlaiset asetukset ja valitse sitten Seuraava. Kirjoita verkon nimi (SSID). 3 Valitse asianmukainen verkkokanava. 4 Valitse verkon tila. Valitse Infrastruktuuri, jos käytät langatonta reititintä. 5 Valitse Seuraava. 6 Valitse langattoman verkon suojauksen tyyppi ja valitse sitten Seuraava. 7 Jos verkko on suojattu, kirjoita salasana tai verkkoavaimet. 8 Tarkista, että asetukset ovat oikein, ja valitse sitten Seuraava. Tarkista, että kaikki tulostimeen ja pistorasiaan liitetyt johdot ovat kunnolla kiinni. Tarkista, että verkko toimii oikein. Käynnistä tietokone uudelleen. Poista ohjelmisto ja asenna se sitten uudelleen. Lisätietoja on Käyttöoppaassa. Langaton

10 USB-asennus ja liitännät Tulostimen USB-asennukseen tarvitaan seuraavat tarvikkeet: Siirrä tulostin tietokoneen lähelle. Virtajohto USB-kaapeli (hankittava erikseen) Värikasetit Puhelinjohto USB 3 Lisää paperia. Asennus-CD

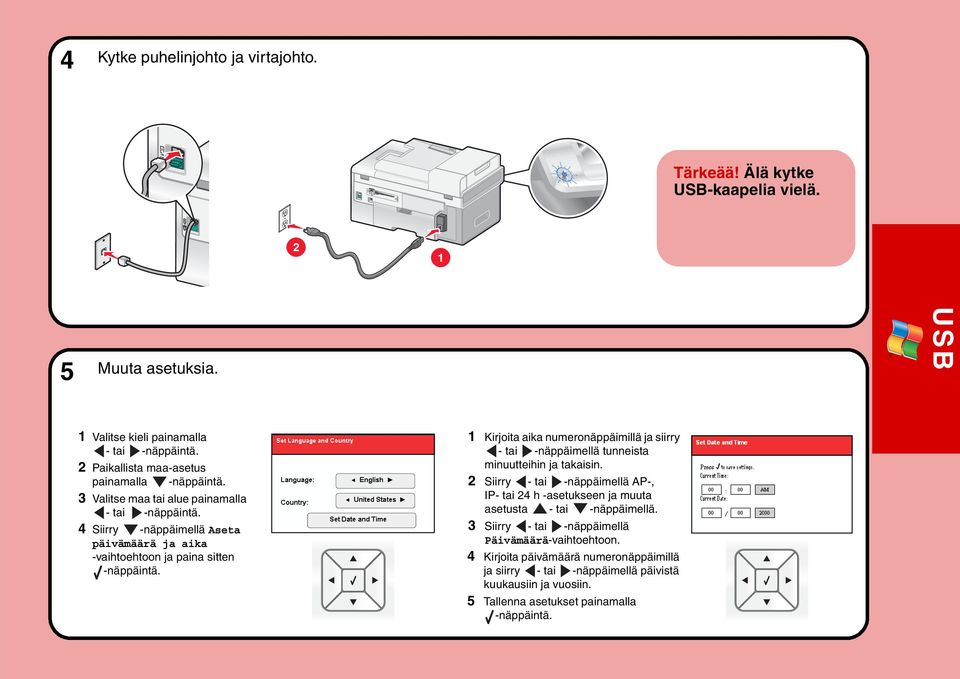

11 4 Kytke puhelinjohto ja virtajohto. Tärkeää! Älä kytke USB-kaapelia vielä. 5 Muuta asetuksia. USB Valitse kieli painamalla - tai -näppäintä. Paikallista maa-asetus painamalla -näppäintä. 3 Valitse maa tai alue painamalla - tai -näppäintä. 4 Siirry -näppäimellä Aseta päivämäärä ja aika -vaihtoehtoon ja paina sitten -näppäintä. Kirjoita aika numeronäppäimillä ja siirry - tai -näppäimellä tunneista minuutteihin ja takaisin. Siirry - tai -näppäimellä AP-, IP- tai 4 h -asetukseen ja muuta asetusta - tai -näppäimellä. 3 Siirry - tai -näppäimellä Päivämäärä-vaihtoehtoon. 4 Kirjoita päivämäärä numeronäppäimillä ja siirry - tai -näppäimellä päivistä kuukausiin ja vuosiin. 5 Tallenna asetukset painamalla -näppäintä.

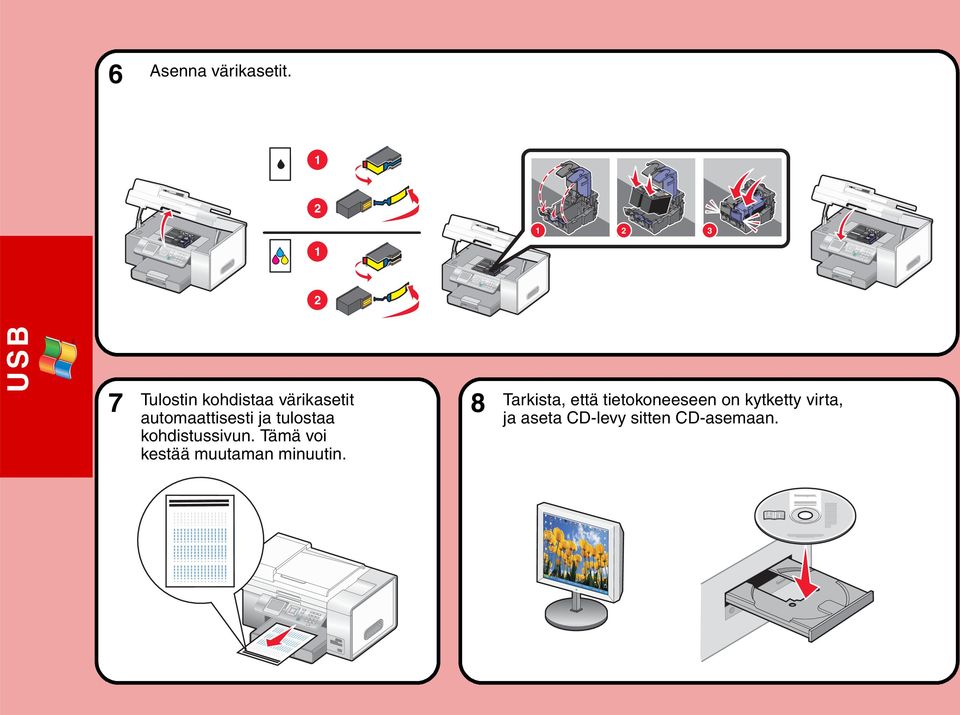

12 6 Asenna värikasetit. 3 USB 7 Tulostin kohdistaa värikasetit 8 Tarkista, että tietokoneeseen on kytketty virta, automaattisesti ja tulostaa ja aseta CD-levy sitten CD-asemaan. kohdistussivun. Tämä voi kestää muutaman minuutin.

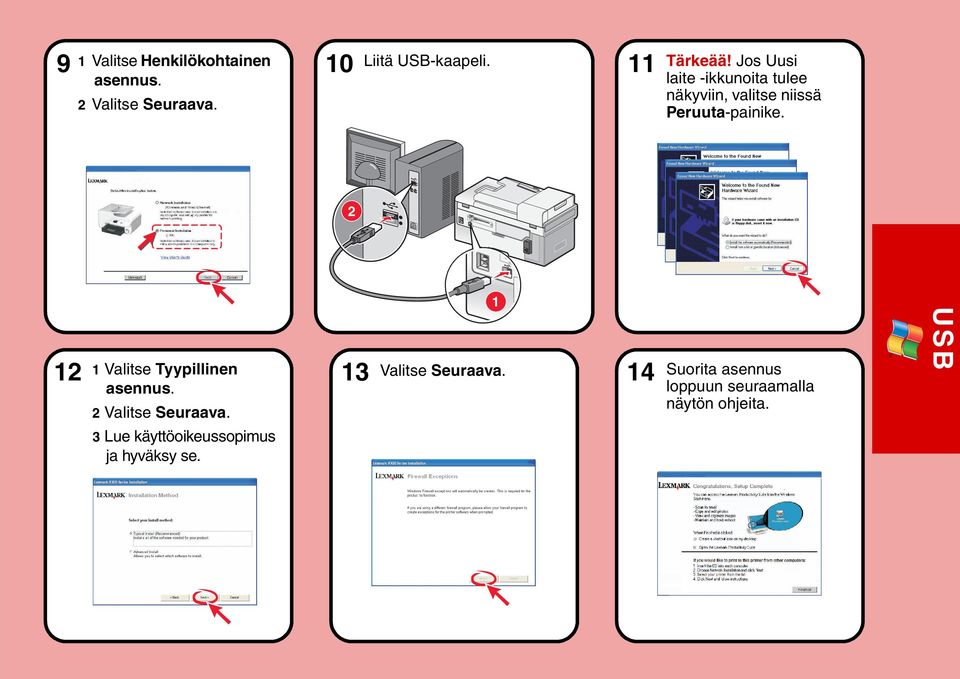

13 9 Valitse Henkilökohtainen 0 Liitä USB-kaapeli. asennus. Valitse Seuraava. Tärkeää! Jos Uusi laite -ikkunoita tulee näkyviin, valitse niissä Peruuta-painike. Valitse Tyypillinen Valitse Seuraava. asennus. Valitse Seuraava. 3 Lue käyttöoikeussopimus ja hyväksy se. 3 4 Suorita asennus loppuun seuraamalla näytön ohjeita. USB

14 Asennuksen vianmääritys Lisätietoja asennuksen vianmäärityksestä on Käyttöoppaan luvussa Vianmääritys. USB Näytössä näkyy väärä kieli. Ohjelmisto ei asennu. Sammuta tulostin painamalla -näppäintä. Paina kerran -näppäintä ja pidä - ja -näppäintä heti sen jälkeen alhaalla. 3 Vapauta näppäimet. 4 Painele - tai -näppäintä, kunnes haluttu kieli näkyy näytössä. 5 Painele - tai -näppäintä, kunnes Maa-asetus on korostettuna. 6 Painele - tai -näppäintä, kunnes haluttu maa näkyy näytössä. 7 Painele - tai -näppäintä, kunnes Aseta päivämäärä ja aika -vaihtoehto on korostettuna. 8 Paina -näppäintä. 9 Aseta päivämäärä ja aika. Lisätietoja on asennusohjeen vaiheessa 5. Sammuta tietokone ja käynnistä se sitten uudelleen. Valitse Peruuta kaikissa Uusi laite -näytöissä. 3 Aseta CD-levy CD-asemaan ja suorita ohjelmiston asennus loppuun seuraamalla tietokoneen näytön ohjeita. Virran merkkivalo ei syty. Jos Asenna-näyttö ei tule näkyviin: Aseta CD-levy asemaan. Valitse Käynnistä Suorita. 3 Kirjoita D:\Setup, jossa D on CD-ROM-aseman tunnus. 4 Valitse OK. Irrota virtajohto pistorasiasta ja tulostimesta. Kytke virtajohto tukevasti kiinni tulostimen muuntajaan. 3 Kytke virtajohto muidenkin sähkölaitteiden käyttämään pistorasiaan. 4 Jos -valo ei pala, paina -näppäintä.

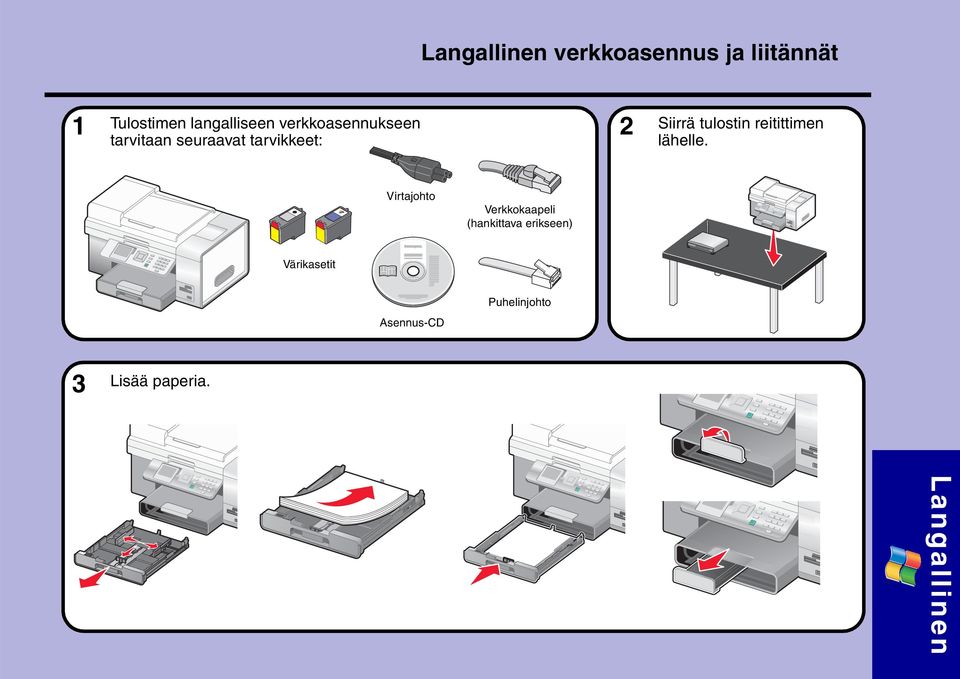

15 Langallinen Langallinen verkkoasennus ja liitännät Tulostimen langalliseen verkkoasennukseen tarvitaan seuraavat tarvikkeet: Siirrä tulostin reitittimen lähelle. Virtajohto Verkkokaapeli (hankittava erikseen) Värikasetit Asennus-CD Puhelinjohto 3 Lisää paperia.

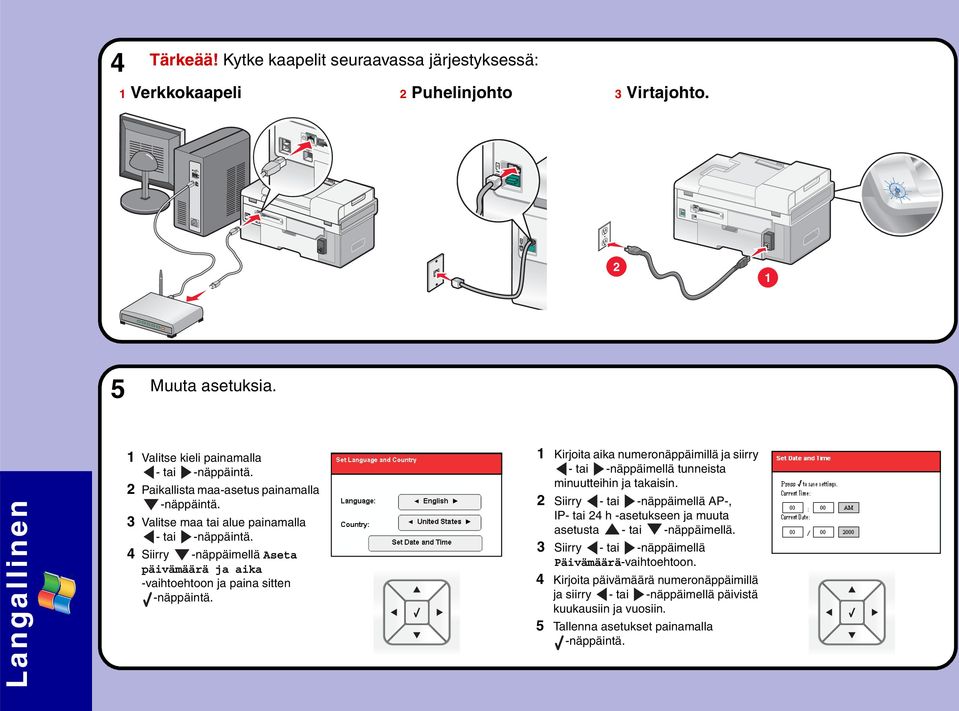

16 4 Tärkeää! Kytke kaapelit seuraavassa järjestyksessä: Verkkokaapeli Puhelinjohto 3 Virtajohto. 5 Muuta asetuksia. Langallinen Valitse kieli painamalla - tai -näppäintä. Paikallista maa-asetus painamalla -näppäintä. 3 Valitse maa tai alue painamalla - tai -näppäintä. 4 Siirry -näppäimellä Aseta päivämäärä ja aika -vaihtoehtoon ja paina sitten -näppäintä. Kirjoita aika numeronäppäimillä ja siirry - tai -näppäimellä tunneista minuutteihin ja takaisin. Siirry - tai -näppäimellä AP-, IP- tai 4 h -asetukseen ja muuta asetusta - tai -näppäimellä. 3 Siirry - tai -näppäimellä Päivämäärä-vaihtoehtoon. 4 Kirjoita päivämäärä numeronäppäimillä ja siirry - tai -näppäimellä päivistä kuukausiin ja vuosiin. 5 Tallenna asetukset painamalla -näppäintä.

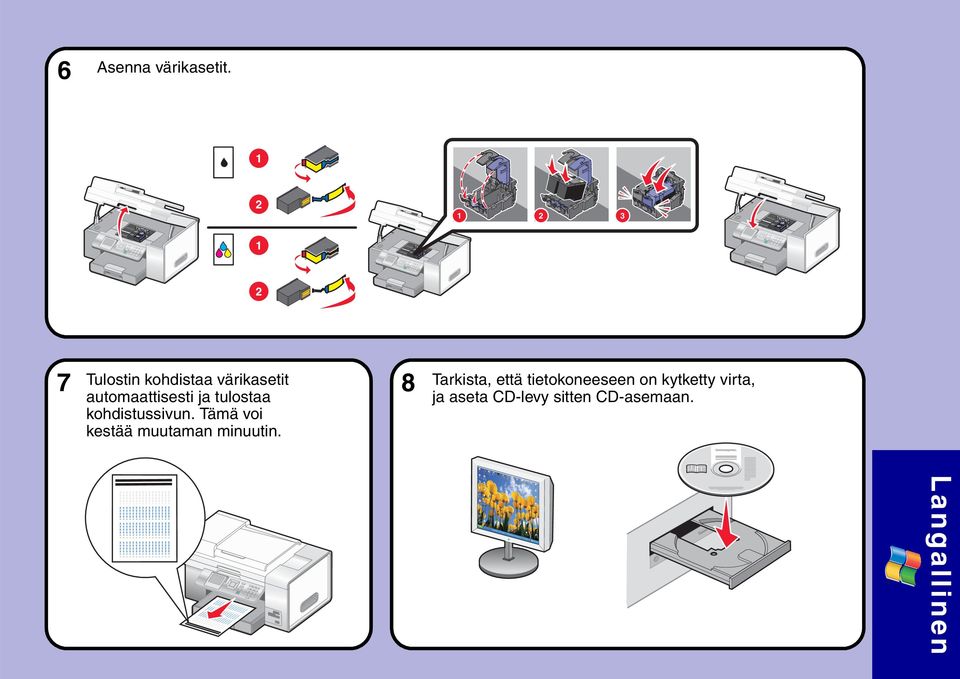

17 Langallinen 6 Asenna värikasetit. 3 7 Tulostin kohdistaa värikasetit 8 Tarkista, että tietokoneeseen on kytketty virta, automaattisesti ja tulostaa ja aseta CD-levy sitten CD-asemaan. kohdistussivun. Tämä voi kestää muutaman minuutin.

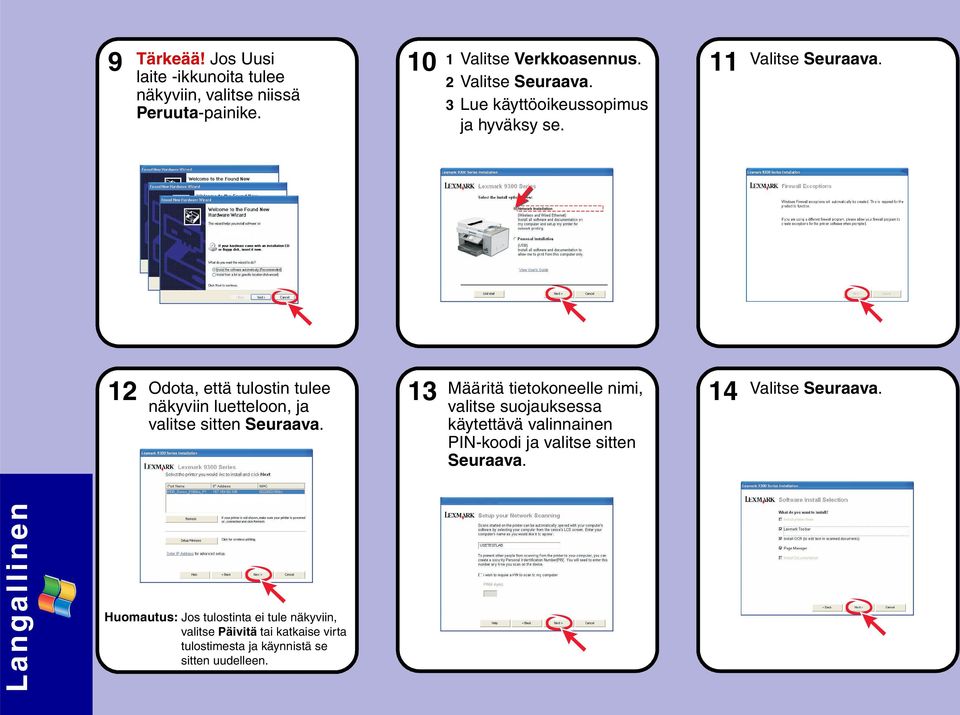

18 9 Tärkeää! Jos Uusi 0 Valitse Verkkoasennus. laite -ikkunoita tulee Valitse Seuraava. näkyviin, valitse niissä 3 Lue käyttöoikeussopimus Peruuta-painike. ja hyväksy se. Valitse Seuraava. Network Installation Odota, että tulostin tulee näkyviin luetteloon, ja valitse sitten Seuraava. 3 Määritä tietokoneelle nimi, valitse suojauksessa käytettävä valinnainen PIN-koodi ja valitse sitten Seuraava. 4 Valitse Seuraava. Langallinen Huomautus: Jos tulostinta ei tule näkyviin, valitse Päivitä tai katkaise virta tulostimesta ja käynnistä se sitten uudelleen.

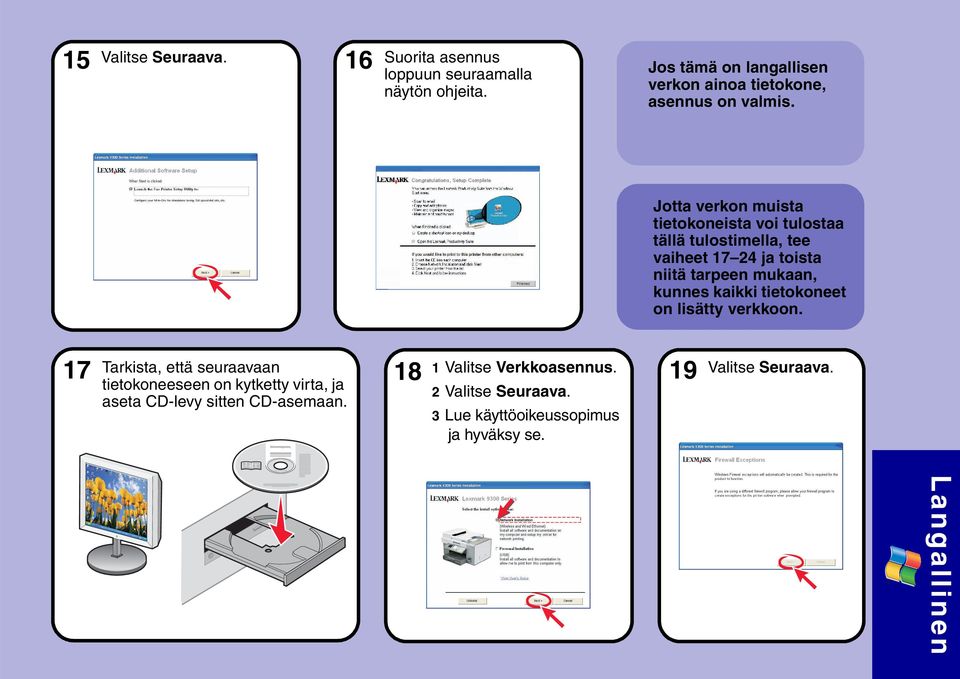

19 5 Valitse Seuraava. 6 Suorita asennus loppuun seuraamalla näytön ohjeita. Jos tämä on langallisen verkon ainoa tietokone, asennus on valmis. Jotta verkon muista tietokoneista voi tulostaa tällä tulostimella, tee vaiheet 7 4 ja toista niitä tarpeen mukaan, kunnes kaikki tietokoneet on lisätty verkkoon. 7 Tarkista, että seuraavaan 8 Valitse Verkkoasennus. tietokoneeseen on kytketty virta, ja Valitse Seuraava. aseta CD-levy sitten CD-asemaan. 3 Lue käyttöoikeussopimus ja hyväksy se. 9 Valitse Seuraava. Network Installation Langallinen

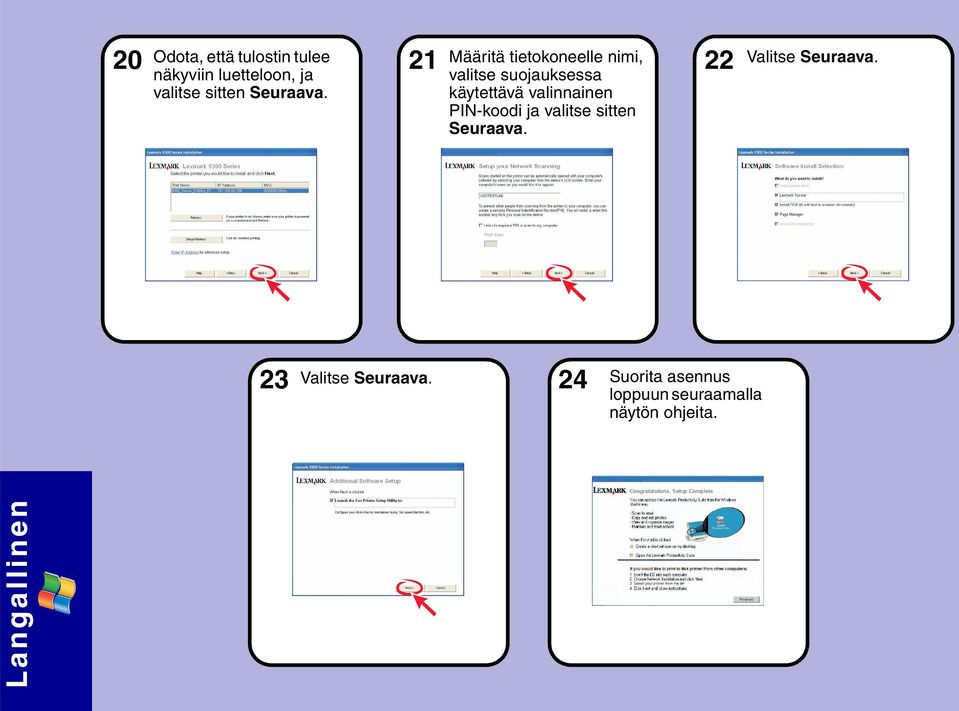

20 Langallinen 0 Odota, että tulostin tulee Määritä tietokoneelle nimi, näkyviin luetteloon, ja valitse sitten Seuraava. valitse suojauksessa käytettävä valinnainen PIN-koodi ja valitse sitten Seuraava. Valitse Seuraava. 3 Valitse Seuraava. 4 Suorita asennus loppuun seuraamalla näytön ohjeita.

21 Asennuksen vianmääritys Lisätietoja asennuksen vianmäärityksestä on Käyttöoppaan luvussa Vianmääritys. Verkkoyhteyden vianmääritys Lisätietoja verkkoyhteyksien vianmäärityksestä on Käyttöoppaan luvussa Verkkoyhteydet. Näytössä näkyy väärä kieli. Ohjelmisto ei asennu. Sammuta tulostin painamalla -näppäintä. Paina kerran -näppäintä ja pidä - ja -näppäintä heti sen jälkeen alhsaalla. 3 Vapauta näppäimet. 4 Painele - tai -näppäintä, kunnes haluttu kieli näkyy näytössä. 5 Painele - tai -näppäintä, kunnes Maa-asetus on korostettuna. 6 Painele - tai -näppäintä, kunnes haluttu maa näkyy näytössä. 7 Painele - tai -näppäintä, kunnes Aseta päivämäärä ja aika -vaihtoehto on korostettuna. 8 Paina -näppäintä. 9 Aseta päivämäärä ja aika. Lisätietoja on asennusohjeen vaiheessa 5. Sammuta tietokone ja käynnistä se sitten uudelleen. Valitse Peruuta kaikissa Uusi laite -näytöissä. 3 Aseta CD-levy CD-asemaan ja suorita ohjelmiston asennus loppuun seuraamalla tietokoneen näytön ohjeita. Yhteyttä langattomaan verkkoon ei voida muodostaa, ja virheilmoitus tulee näkyviin. Tulostin ei näy verkon tulostinluettelossa. Irrota langattoman verkkoyhteyden määrityksessä käytetty kaapeli tai USB-kaapeli. Katkaise virta tulostimesta. 3 Kytke verkkokaapeli ja odota kaksi minuuttia. 4 Kytke tulostimeen virta. 5 Valitse tietokoneen näytössä Peruuta. Verkkotulostimen valintaikkuna tulee näkyviin. 6 Palaa Langallinen verkkoasennus ja liitännät -oppaan vaiheeseen ja tee asennus loppuun seuraamalla ohjeita. Tarkista, että tulostin saa virtaa ja -valo palaa. Lisätietoja on asennuksen vianmäärityksen kohdassa Virtanäppäimen merkkivalo ei pala. Tarkista, että verkkokaapelissa ei ole näkyviä vaurioita. Kytke verkkokaapelin toinen pää tukevasti tulostimeen tai tulostinpalvelimeen. 3 Kytke verkkokaapelin toinen pää tukevasti verkkokeskittimeen tai seinäliittimeen. Virran merkkivalo ei syty. Jos Asenna-näyttö ei tule näkyviin: Aseta CD-levy asemaan. Valitse Käynnistä Suorita. 3 Kirjoita D:\Setup, jossa D on CD-ROM-aseman tunnus. 4 Valitse OK. Irrota virtajohto pistorasiasta ja tulostimesta. Kytke virtajohto tukevasti kiinni tulostimen muuntajaan. 3 Kytke virtajohto muidenkin sähkölaitteiden käyttämään pistorasiaan. 4 Jos -valo ei pala, paina -näppäintä. Verkkotulostin ei tulosta. Asenna ohjelmisto uudelleen. Lisätietoja on Käyttöoppaassa. Tarkista, että verkkokaapelissa ei ole näkyviä vaurioita. Kytke verkkokaapelin toinen pää tukevasti tulostimeen tai tulostinpalvelimeen. 3 Kytke verkkokaapelin toinen pää tukevasti verkkokeskittimeen tai seinäliittimeen. Tarkista, että tulostin saa virtaa ja -valo palaa. Lisätietoja on asennuksen vianmäärityksen kohdassa Virtanäppäimen merkkivalo ei pala. Tarkista, että langallinen verkko toimii oikein. Langallinen

22 Langallinen
