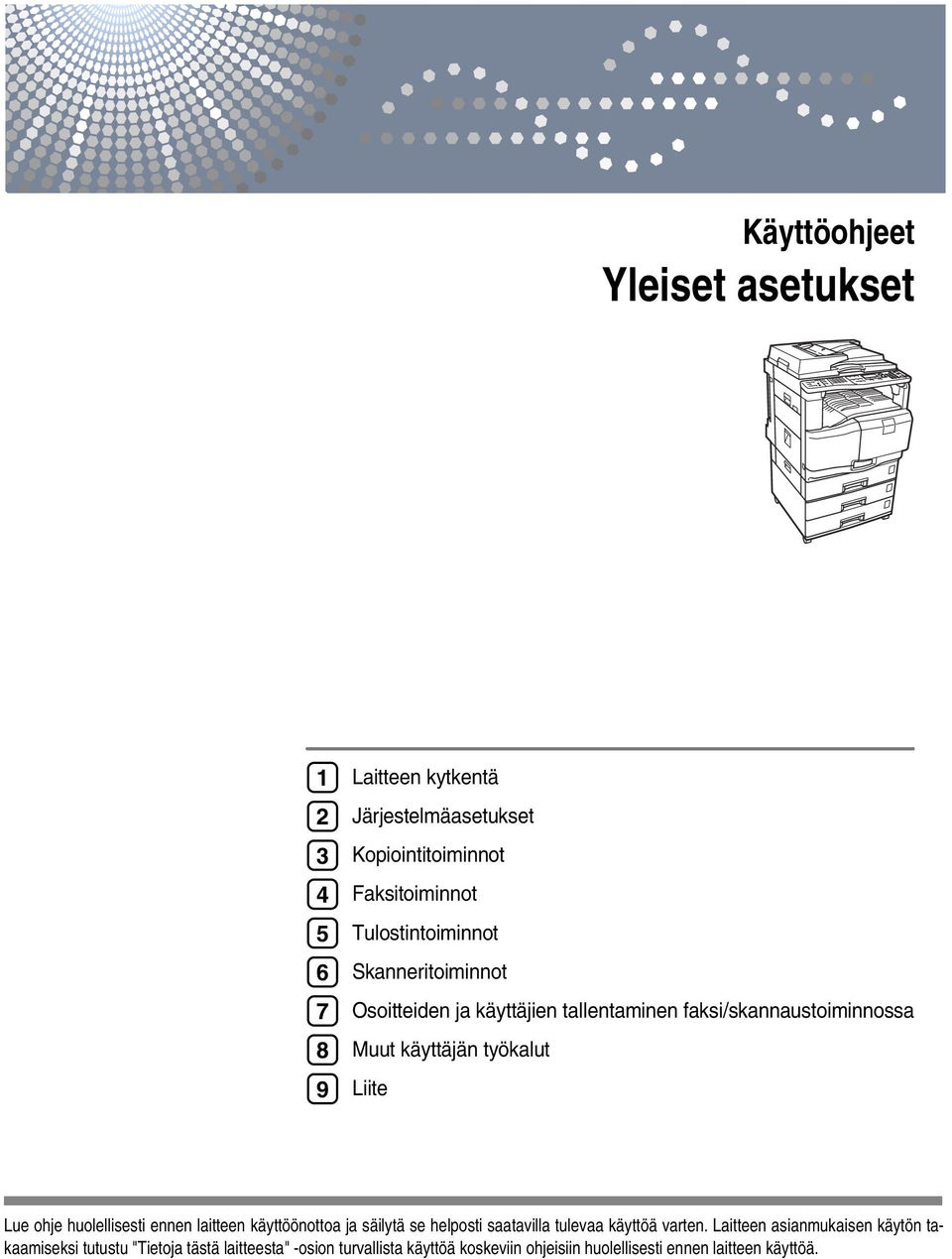

1 Käyttöohjeet Yleiset asetukset Laitteen kytkentä Järjestelmäasetukset Kopiointitoiminnot Faksitoiminnot Tulostintoiminnot Skanneritoiminnot Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Muut käyttäjän työkalut Liite Lue ohje huolellisesti ennen laitteen käyttöönottoa ja säilytä se helposti saatavilla tulevaa käyttöä varten. Laitteen asianmukaisen käytön takaamiseksi tutustu "Tietoja tästä laitteesta" -osion turvallista käyttöä koskeviin ohjeisiin huolellisesti ennen laitteen käyttöä.

2 Johdanto Tämä ohje sisältää tuotteen toimintaa ja huoltoa koskevia yksityiskohtaisia ohjeita. Lue käyttöohje huolellisesti läpi ennen laitteen käyttöä oman turvallisuutesi vuoksi. Säilytä tämä opas helposti saatavilla tulevaa käyttöä varten. Tärkeä Näiden ohjeiden tietoja voidaan muuttaa ilman edeltävää ilmoitusta. Yhtiö ei vastaa missään tapauksessa välittömistä, välillisistä, tarkoituksellisista tai vahingossa tapahtuvista tai muista seuraamuksellisista vahingoista, jotka johtuvat koneen käsittelystä tai käytöstä. Huomautuksia: Kuvien laitteet voivat hieman poiketa omistamastasi laitteesta. Kaikkia lisävarusteita ei välttämättä ole saatavissa kaikissa maissa. Kysy lisätietoja valmistajalta. Huomautuksia: Kaikkia laitetyyppejä ei välttämättä ole saatavissa kaikissa maissa. Kysy lisätietoja valmistajalta. Tässä käsikirjassa on käytetty kahta eri mittayksikköjärjestelmää. Käytä metriyksikköjä tämän laitteen kanssa. Tavaramerkit Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. PostScript on Adobe Systems Incorporated -yrityksen rekisteröity tavaramerkki. NetWare on Novell, Inc:n rekisteröity tavaramerkki. Muita tässä yhteydessä käytettyjä tuotenimiä on käytetty ainoastaan tunnistetarkoituksissa ja ne saattavat olla vastaavien yhtiöiden omistuksessa olevia tavaramerkkejä. Luovumme kaikista näitä tavaramerkkejä koskevista oikeuksista. Windows-käyttöjärjestelmän nimet ovat: Windows 95:n tuotenimi on Microsoft Windows 95 Windows 98:n tuotenimi on Microsoft Windows 98 Windows Me:n tuotenimi on Microsoft Windows Millennium Edition (Windows Me) Windows 2000:n tuotenimet ovat: Microsoft Windows 2000 Advanced Server Microsoft Windows 2000 Server Microsoft Windows 2000 Professional Windows XP:n tuotenimet ovat: Microsoft Windows XP Professional Microsoft Windows XP Home Edition Windows Server TM 2003 tuotenimet ovat: Microsoft Windows Server TM 2003 Standard Edition Microsoft Windows Server TM 2003 Enterprise Edition Microsoft Windows Server TM 2003 Web Edition Windows NT:n tuotenimet ovat: Microsoft Windows NT Server 4.0 Microsoft Windows NT Workstation 4.0

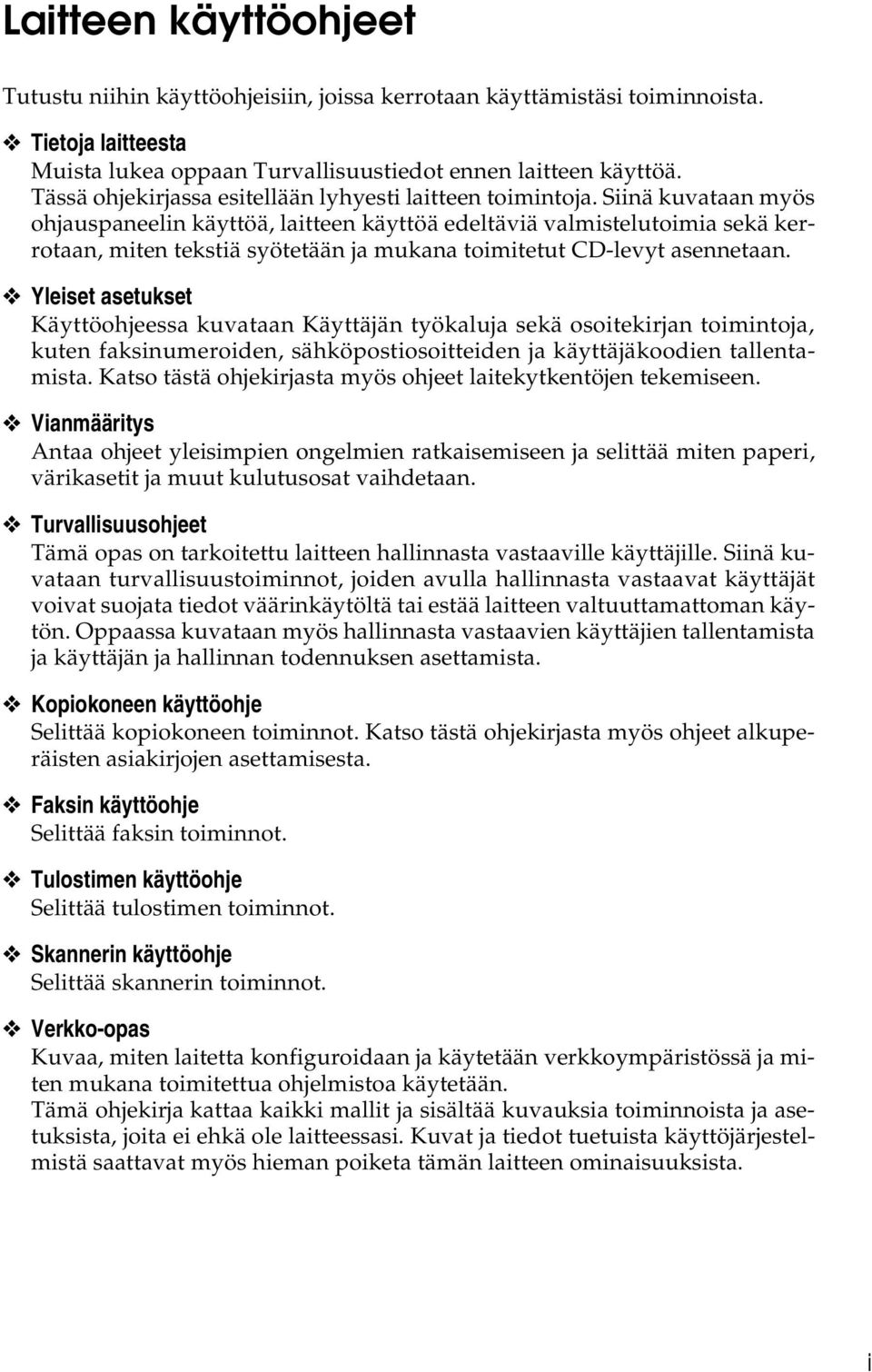

3 Laitteen käyttöohjeet Tutustu niihin käyttöohjeisiin, joissa kerrotaan käyttämistäsi toiminnoista. Tietoja laitteesta Muista lukea oppaan Turvallisuustiedot ennen laitteen käyttöä. Tässä ohjekirjassa esitellään lyhyesti laitteen toimintoja. Siinä kuvataan myös ohjauspaneelin käyttöä, laitteen käyttöä edeltäviä valmistelutoimia sekä kerrotaan, miten tekstiä syötetään ja mukana toimitetut CD-levyt asennetaan. Yleiset asetukset Käyttöohjeessa kuvataan Käyttäjän työkaluja sekä osoitekirjan toimintoja, kuten faksinumeroiden, sähköpostiosoitteiden ja käyttäjäkoodien tallentamista. Katso tästä ohjekirjasta myös ohjeet laitekytkentöjen tekemiseen. Vianmääritys Antaa ohjeet yleisimpien ongelmien ratkaisemiseen ja selittää miten paperi, värikasetit ja muut kulutusosat vaihdetaan. Turvallisuusohjeet Tämä opas on tarkoitettu laitteen hallinnasta vastaaville käyttäjille. Siinä kuvataan turvallisuustoiminnot, joiden avulla hallinnasta vastaavat käyttäjät voivat suojata tiedot väärinkäytöltä tai estää laitteen valtuuttamattoman käytön. Oppaassa kuvataan myös hallinnasta vastaavien käyttäjien tallentamista ja käyttäjän ja hallinnan todennuksen asettamista. Kopiokoneen käyttöohje Selittää kopiokoneen toiminnot. Katso tästä ohjekirjasta myös ohjeet alkuperäisten asiakirjojen asettamisesta. Faksin käyttöohje Selittää faksin toiminnot. Tulostimen käyttöohje Selittää tulostimen toiminnot. Skannerin käyttöohje Selittää skannerin toiminnot. Verkko-opas Kuvaa, miten laitetta konfiguroidaan ja käytetään verkkoympäristössä ja miten mukana toimitettua ohjelmistoa käytetään. Tämä ohjekirja kattaa kaikki mallit ja sisältää kuvauksia toiminnoista ja asetuksista, joita ei ehkä ole laitteessasi. Kuvat ja tiedot tuetuista käyttöjärjestelmistä saattavat myös hieman poiketa tämän laitteen ominaisuuksista. i

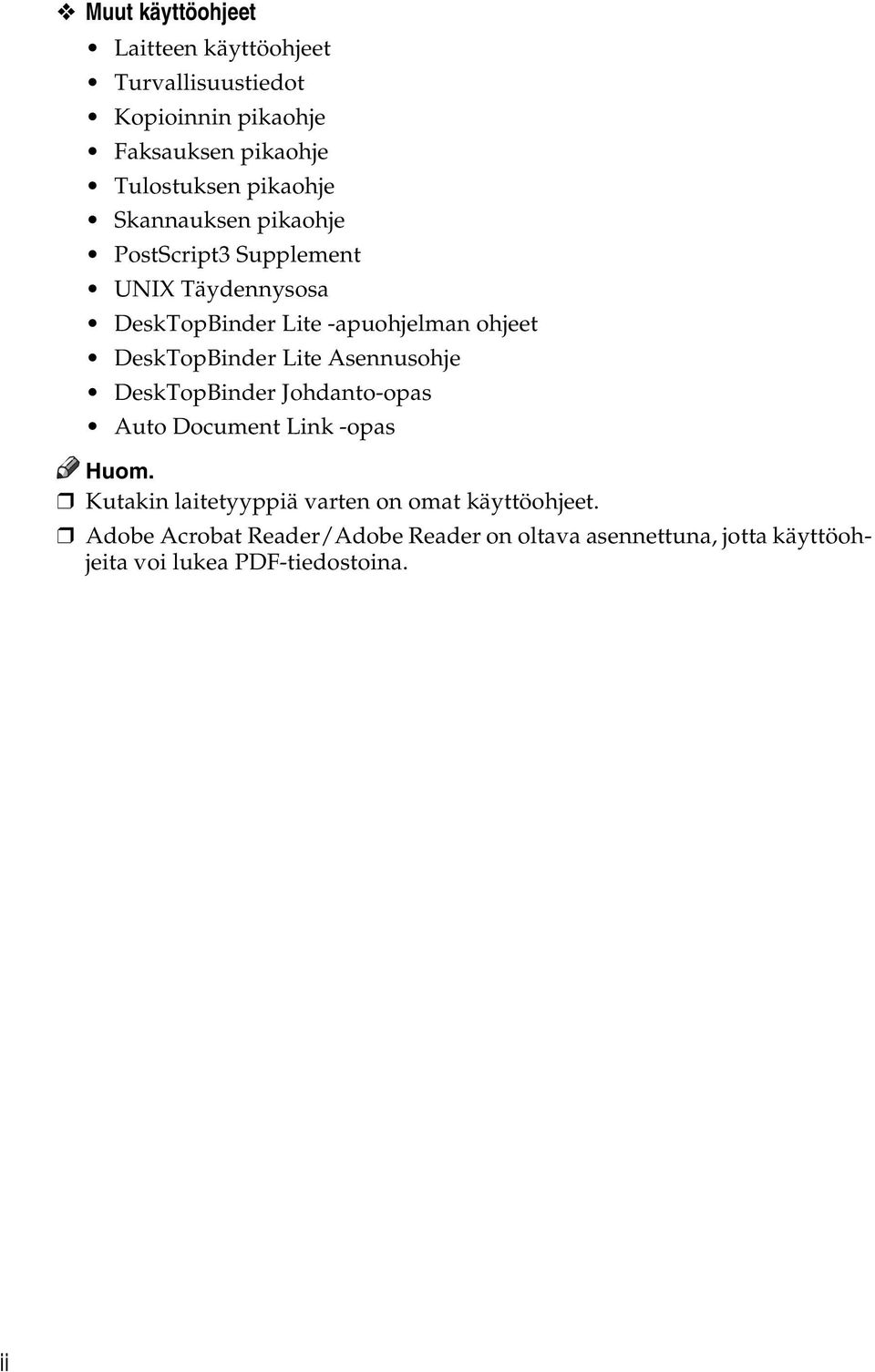

4 Muut käyttöohjeet Laitteen käyttöohjeet Turvallisuustiedot Kopioinnin pikaohje Faksauksen pikaohje Tulostuksen pikaohje Skannauksen pikaohje PostScript3 Supplement UNIX Täydennysosa DeskTopBinder Lite -apuohjelman ohjeet DeskTopBinder Lite Asennusohje DeskTopBinder Johdanto-opas Auto Document Link -opas Huom. Kutakin laitetyyppiä varten on omat käyttöohjeet. Adobe Acrobat Reader/Adobe Reader on oltava asennettuna, jotta käyttöohjeita voi lukea PDF-tiedostoina. ii

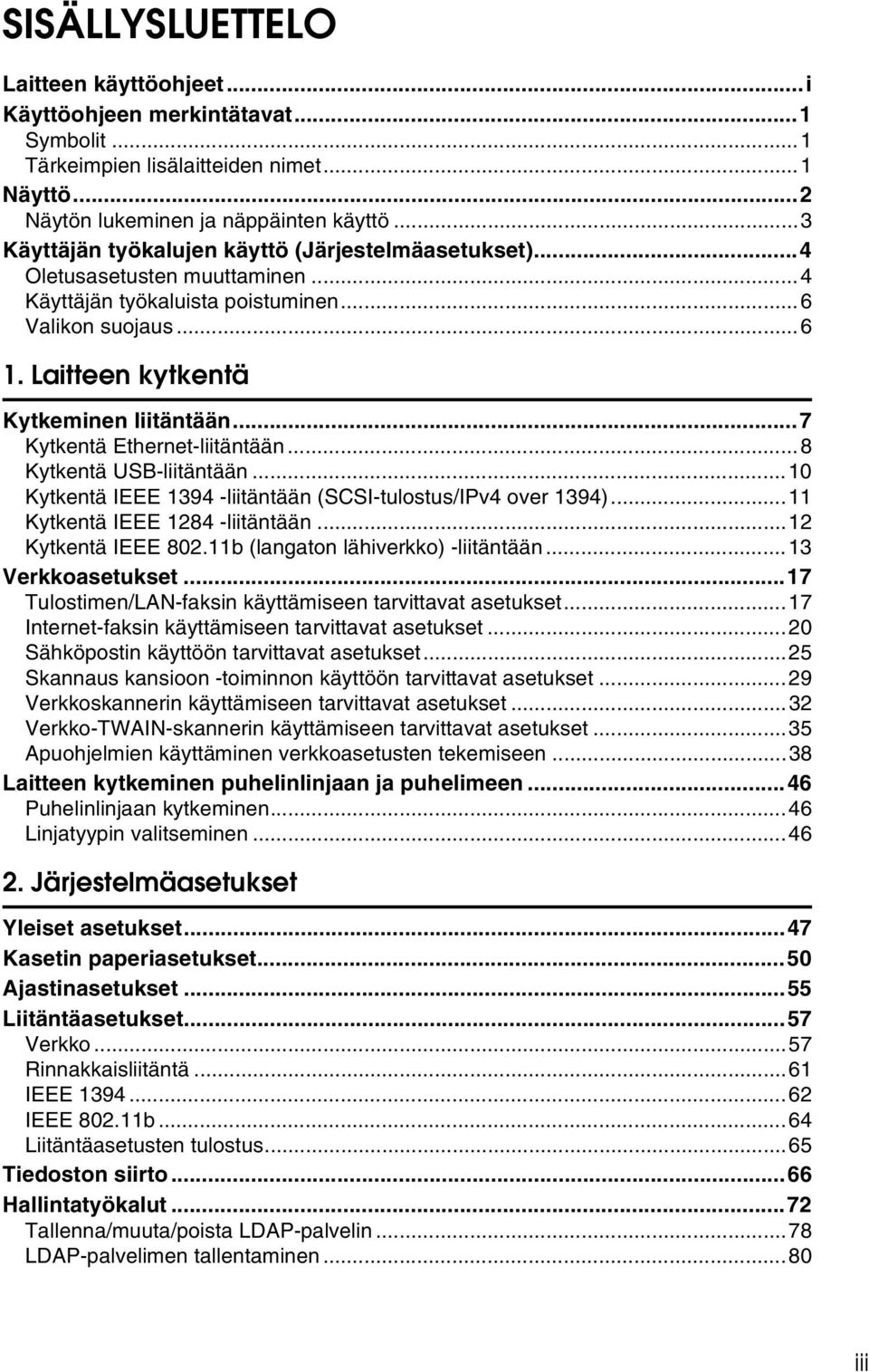

5 SISÄLLYSLUETTELO Laitteen käyttöohjeet...i Käyttöohjeen merkintätavat...1 Symbolit...1 Tärkeimpien lisälaitteiden nimet...1 Näyttö...2 Näytön lukeminen ja näppäinten käyttö...3 Käyttäjän työkalujen käyttö (Järjestelmäasetukset)...4 Oletusasetusten muuttaminen...4 Käyttäjän työkaluista poistuminen...6 Valikon suojaus Laitteen kytkentä Kytkeminen liitäntään...7 Kytkentä Ethernet-liitäntään...8 Kytkentä USB-liitäntään...10 Kytkentä IEEE liitäntään (SCSI-tulostus/IPv4 over 1394)...11 Kytkentä IEEE liitäntään...12 Kytkentä IEEE b (langaton lähiverkko) -liitäntään...13 Verkkoasetukset...17 Tulostimen/LAN-faksin käyttämiseen tarvittavat asetukset...17 Internet-faksin käyttämiseen tarvittavat asetukset...20 Sähköpostin käyttöön tarvittavat asetukset...25 Skannaus kansioon -toiminnon käyttöön tarvittavat asetukset...29 Verkkoskannerin käyttämiseen tarvittavat asetukset...32 Verkko-TWAIN-skannerin käyttämiseen tarvittavat asetukset...35 Apuohjelmien käyttäminen verkkoasetusten tekemiseen...38 Laitteen kytkeminen puhelinlinjaan ja puhelimeen...46 Puhelinlinjaan kytkeminen...46 Linjatyypin valitseminen Järjestelmäasetukset Yleiset asetukset...47 Kasetin paperiasetukset...50 Ajastinasetukset...55 Liitäntäasetukset...57 Verkko...57 Rinnakkaisliitäntä...61 IEEE IEEE b...64 Liitäntäasetusten tulostus...65 Tiedoston siirto...66 Hallintatyökalut...72 Tallenna/muuta/poista LDAP-palvelin...78 LDAP-palvelimen tallentaminen...80 iii

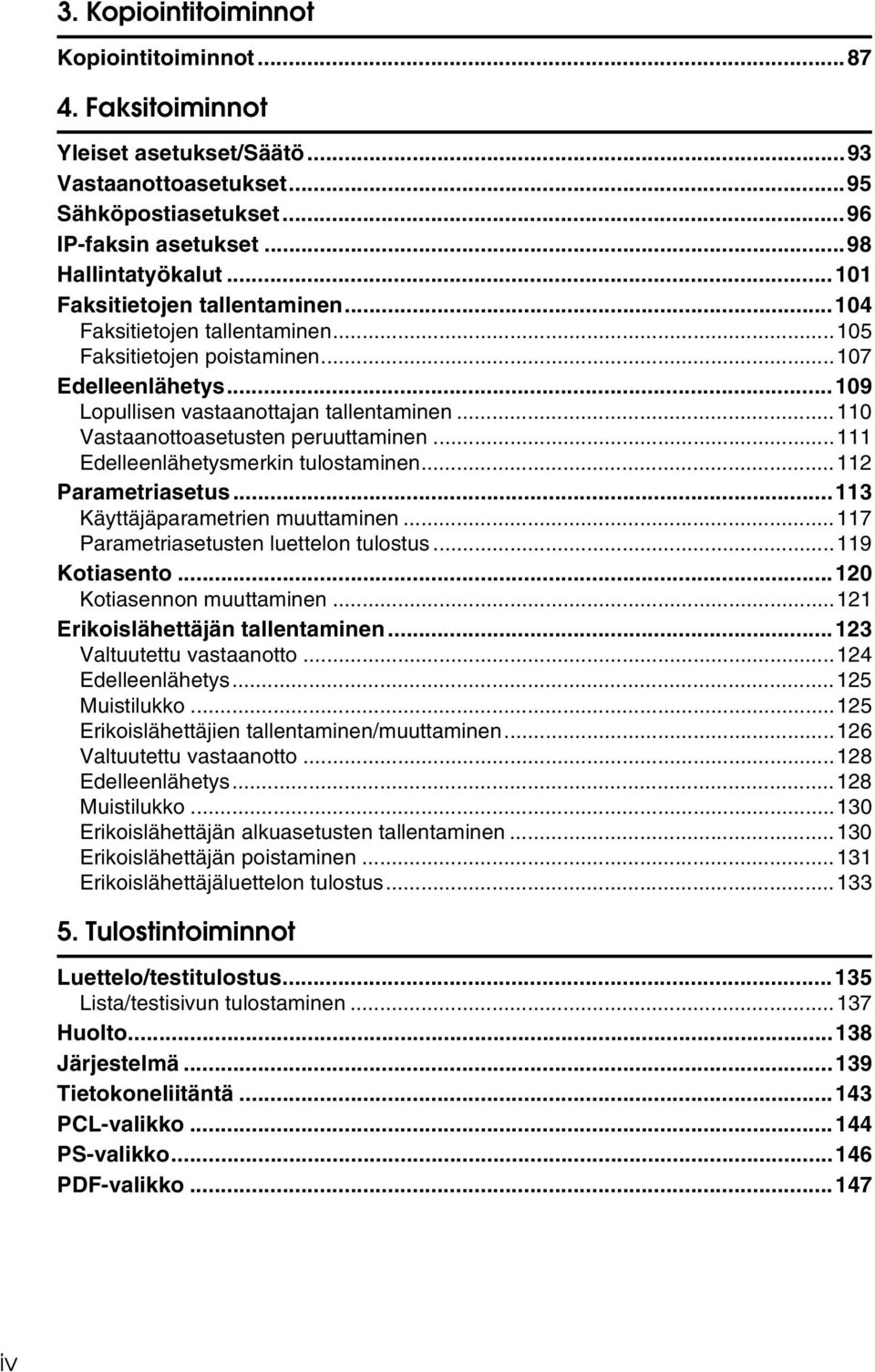

6 3. Kopiointitoiminnot Kopiointitoiminnot Faksitoiminnot Yleiset asetukset/säätö...93 Vastaanottoasetukset...95 Sähköpostiasetukset...96 IP-faksin asetukset...98 Hallintatyökalut Faksitietojen tallentaminen Faksitietojen tallentaminen Faksitietojen poistaminen Edelleenlähetys Lopullisen vastaanottajan tallentaminen Vastaanottoasetusten peruuttaminen Edelleenlähetysmerkin tulostaminen Parametriasetus Käyttäjäparametrien muuttaminen Parametriasetusten luettelon tulostus Kotiasento Kotiasennon muuttaminen Erikoislähettäjän tallentaminen Valtuutettu vastaanotto Edelleenlähetys Muistilukko Erikoislähettäjien tallentaminen/muuttaminen Valtuutettu vastaanotto Edelleenlähetys Muistilukko Erikoislähettäjän alkuasetusten tallentaminen Erikoislähettäjän poistaminen Erikoislähettäjäluettelon tulostus Tulostintoiminnot Luettelo/testitulostus Lista/testisivun tulostaminen Huolto Järjestelmä Tietokoneliitäntä PCL-valikko PS-valikko PDF-valikko iv

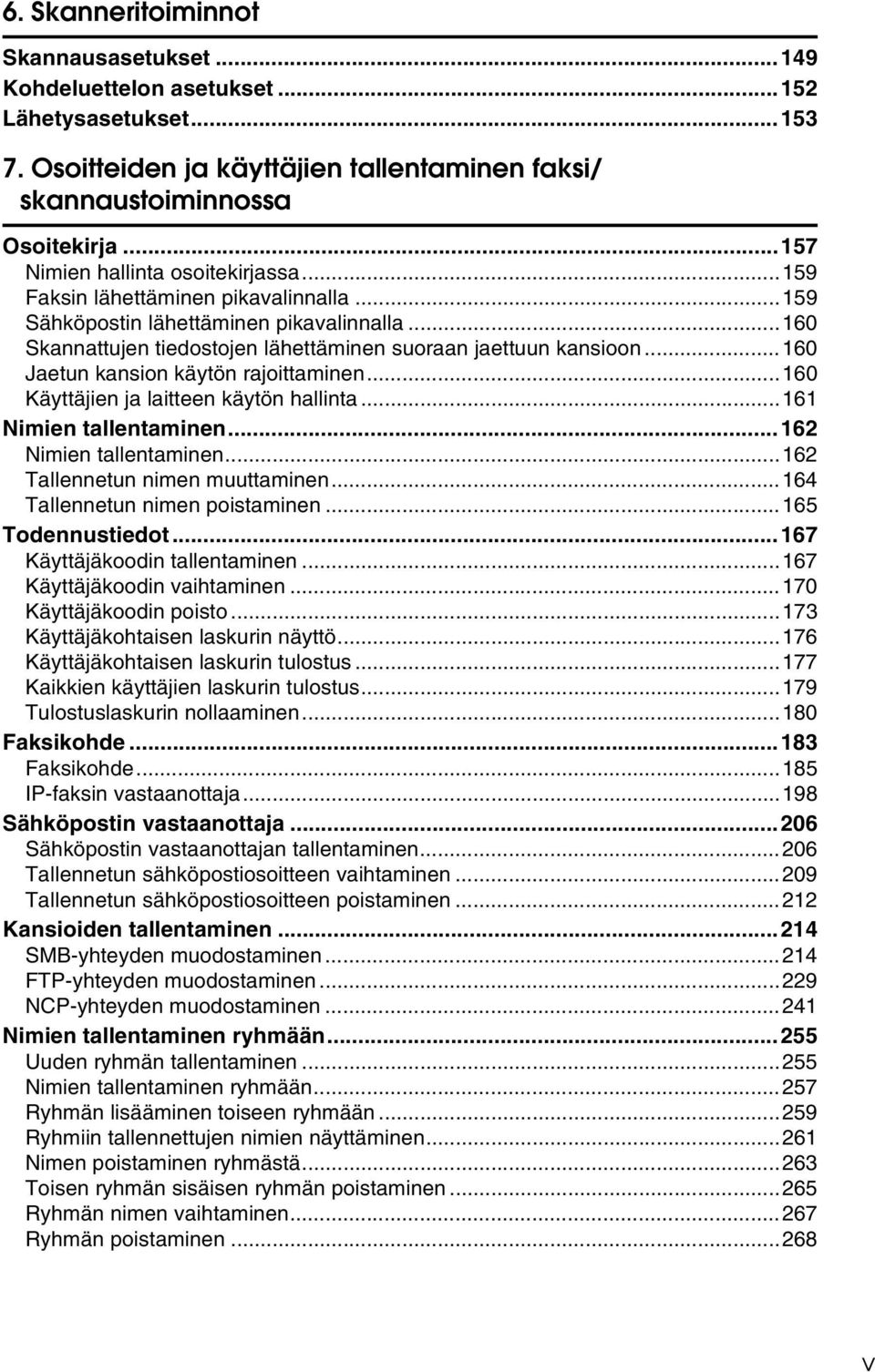

7 6. Skanneritoiminnot Skannausasetukset Kohdeluettelon asetukset Lähetysasetukset Osoitteiden ja käyttäjien tallentaminen faksi/ skannaustoiminnossa Osoitekirja Nimien hallinta osoitekirjassa Faksin lähettäminen pikavalinnalla Sähköpostin lähettäminen pikavalinnalla Skannattujen tiedostojen lähettäminen suoraan jaettuun kansioon Jaetun kansion käytön rajoittaminen Käyttäjien ja laitteen käytön hallinta Nimien tallentaminen Nimien tallentaminen Tallennetun nimen muuttaminen Tallennetun nimen poistaminen Todennustiedot Käyttäjäkoodin tallentaminen Käyttäjäkoodin vaihtaminen Käyttäjäkoodin poisto Käyttäjäkohtaisen laskurin näyttö Käyttäjäkohtaisen laskurin tulostus Kaikkien käyttäjien laskurin tulostus Tulostuslaskurin nollaaminen Faksikohde Faksikohde IP-faksin vastaanottaja Sähköpostin vastaanottaja Sähköpostin vastaanottajan tallentaminen Tallennetun sähköpostiosoitteen vaihtaminen Tallennetun sähköpostiosoitteen poistaminen Kansioiden tallentaminen SMB-yhteyden muodostaminen FTP-yhteyden muodostaminen NCP-yhteyden muodostaminen Nimien tallentaminen ryhmään Uuden ryhmän tallentaminen Nimien tallentaminen ryhmään Ryhmän lisääminen toiseen ryhmään Ryhmiin tallennettujen nimien näyttäminen Nimen poistaminen ryhmästä Toisen ryhmän sisäisen ryhmän poistaminen Ryhmän nimen vaihtaminen Ryhmän poistaminen v

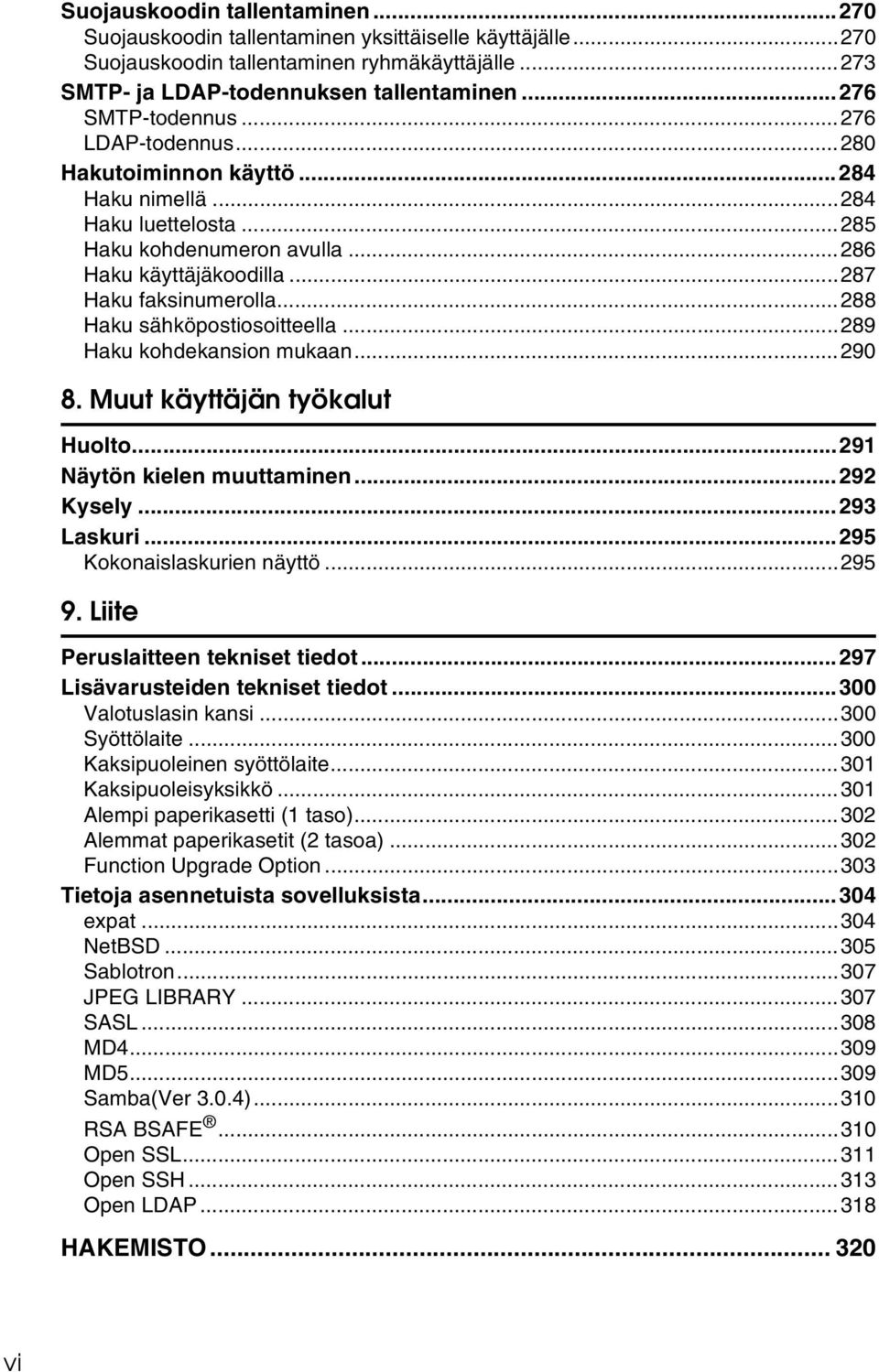

8 Suojauskoodin tallentaminen Suojauskoodin tallentaminen yksittäiselle käyttäjälle Suojauskoodin tallentaminen ryhmäkäyttäjälle SMTP- ja LDAP-todennuksen tallentaminen SMTP-todennus LDAP-todennus Hakutoiminnon käyttö Haku nimellä Haku luettelosta Haku kohdenumeron avulla Haku käyttäjäkoodilla Haku faksinumerolla Haku sähköpostiosoitteella Haku kohdekansion mukaan Muut käyttäjän työkalut Huolto Näytön kielen muuttaminen Kysely Laskuri Kokonaislaskurien näyttö Liite Peruslaitteen tekniset tiedot Lisävarusteiden tekniset tiedot Valotuslasin kansi Syöttölaite Kaksipuoleinen syöttölaite Kaksipuoleisyksikkö Alempi paperikasetti (1 taso) Alemmat paperikasetit (2 tasoa) Function Upgrade Option Tietoja asennetuista sovelluksista expat NetBSD Sablotron JPEG LIBRARY SASL MD MD Samba(Ver 3.0.4) RSA BSAFE Open SSL Open SSH Open LDAP HAKEMISTO vi

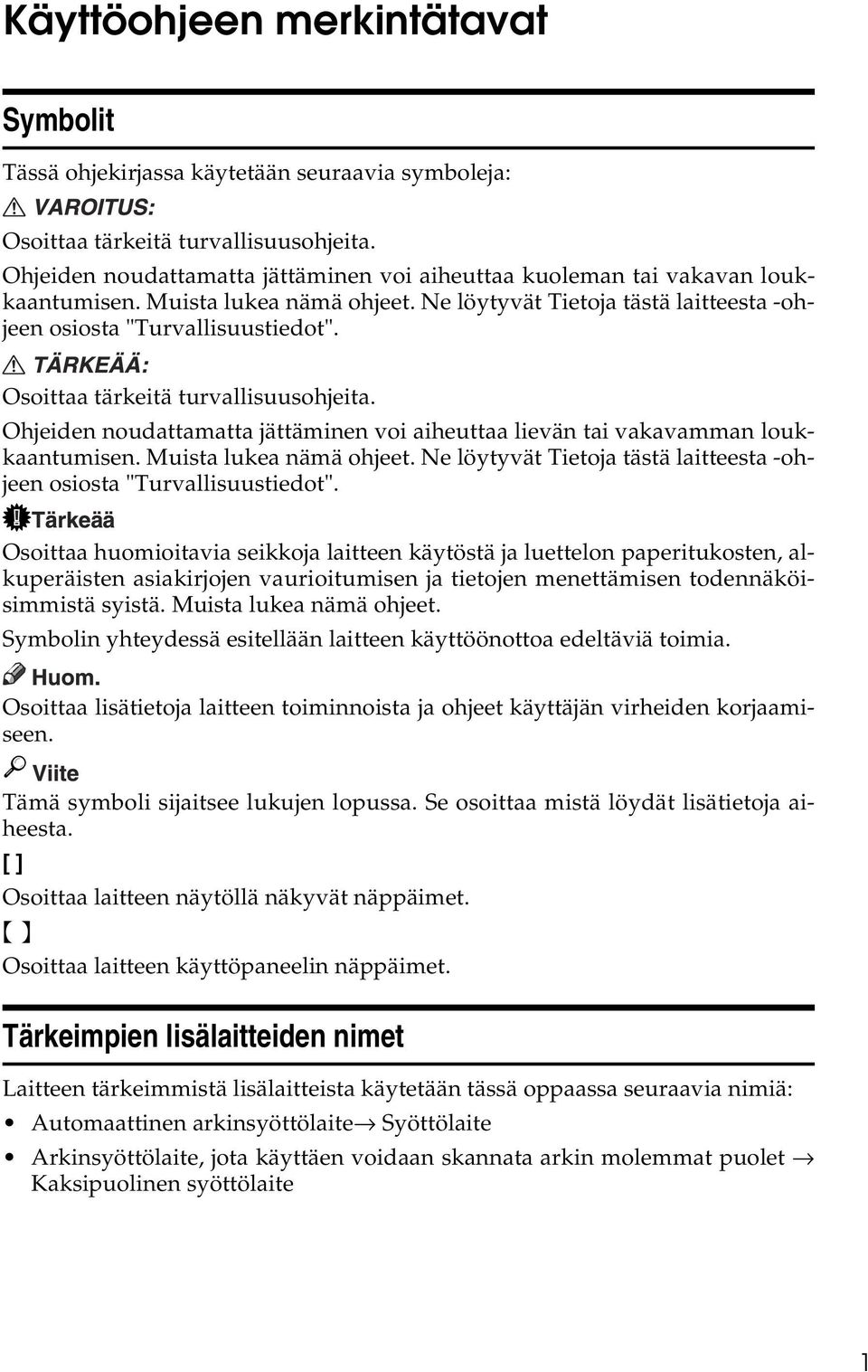

9 Käyttöohjeen merkintätavat Symbolit Tässä ohjekirjassa käytetään seuraavia symboleja: Osoittaa tärkeitä turvallisuusohjeita. Ohjeiden noudattamatta jättäminen voi aiheuttaa kuoleman tai vakavan loukkaantumisen. Muista lukea nämä ohjeet. Ne löytyvät Tietoja tästä laitteesta -ohjeen osiosta "Turvallisuustiedot". Osoittaa tärkeitä turvallisuusohjeita. Ohjeiden noudattamatta jättäminen voi aiheuttaa lievän tai vakavamman loukkaantumisen. Muista lukea nämä ohjeet. Ne löytyvät Tietoja tästä laitteesta -ohjeen osiosta "Turvallisuustiedot". Osoittaa huomioitavia seikkoja laitteen käytöstä ja luettelon paperitukosten, alkuperäisten asiakirjojen vaurioitumisen ja tietojen menettämisen todennäköisimmistä syistä. Muista lukea nämä ohjeet. Symbolin yhteydessä esitellään laitteen käyttöönottoa edeltäviä toimia. Osoittaa lisätietoja laitteen toiminnoista ja ohjeet käyttäjän virheiden korjaamiseen. Tämä symboli sijaitsee lukujen lopussa. Se osoittaa mistä löydät lisätietoja aiheesta. [ ] Osoittaa laitteen näytöllä näkyvät näppäimet. { } Osoittaa laitteen käyttöpaneelin näppäimet. Tärkeimpien lisälaitteiden nimet Laitteen tärkeimmistä lisälaitteista käytetään tässä oppaassa seuraavia nimiä: Automaattinen arkinsyöttölaite Syöttölaite Arkinsyöttölaite, jota käyttäen voidaan skannata arkin molemmat puolet Kaksipuolinen syöttölaite 1

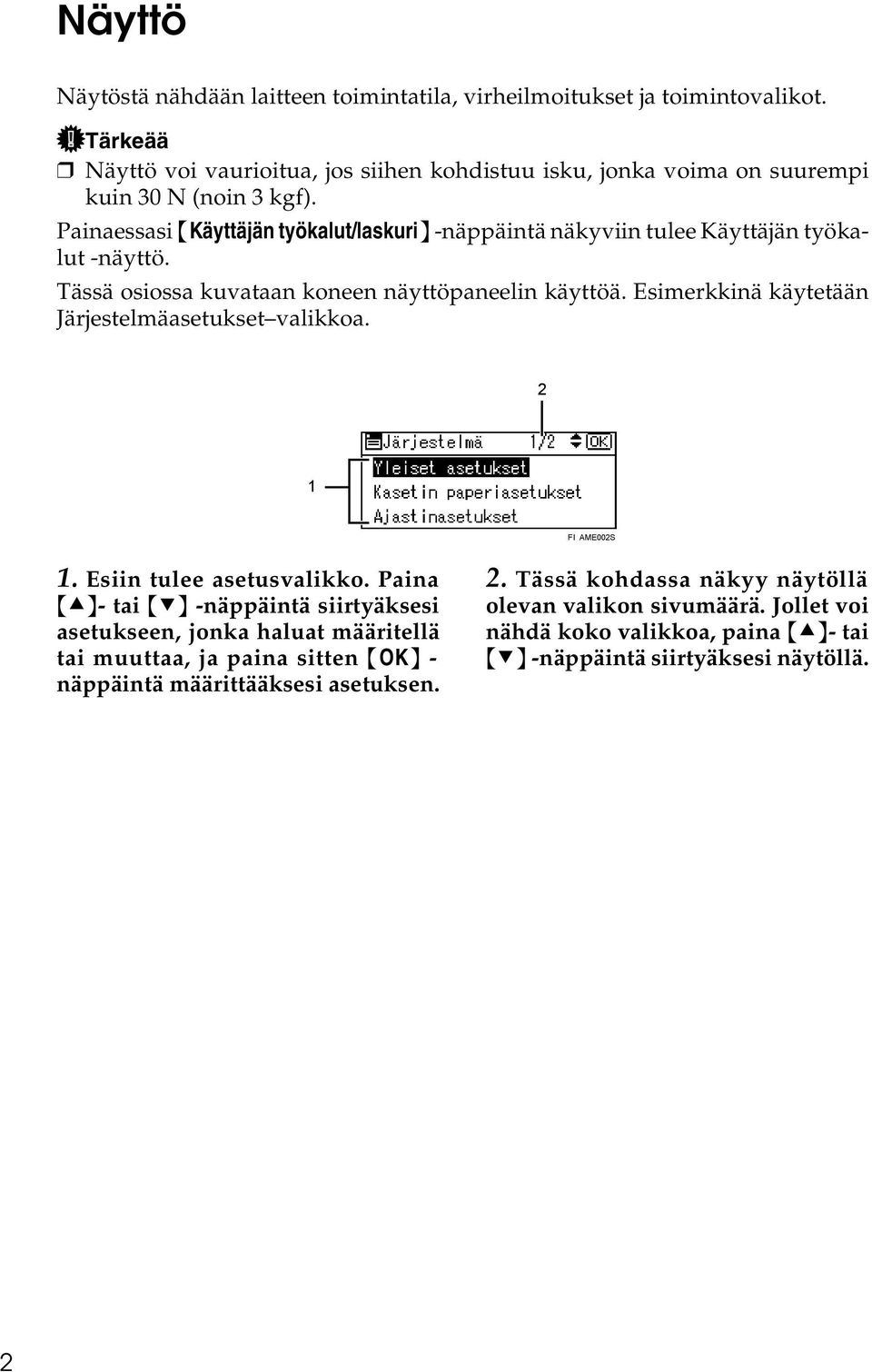

10 Näyttö Näytöstä nähdään laitteen toimintatila, virheilmoitukset ja toimintovalikot. Tärkeää Näyttö voi vaurioitua, jos siihen kohdistuu isku, jonka voima on suurempi kuin 30 N (noin 3 kgf). Painaessasi {Käyttäjän työkalut/laskuri} -näppäintä näkyviin tulee Käyttäjän työkalut -näyttö. Tässä osiossa kuvataan koneen näyttöpaneelin käyttöä. Esimerkkinä käytetään Järjestelmäasetukset valikkoa. 2 1 FI AME002S 1. Esiin tulee asetusvalikko. Paina {U}- tai {T} -näppäintä siirtyäksesi asetukseen, jonka haluat määritellä tai muuttaa, ja paina sitten {OK} - näppäintä määrittääksesi asetuksen. 2. Tässä kohdassa näkyy näytöllä olevan valikon sivumäärä. Jollet voi nähdä koko valikkoa, paina {U}- tai {T} -näppäintä siirtyäksesi näytöllä. 2

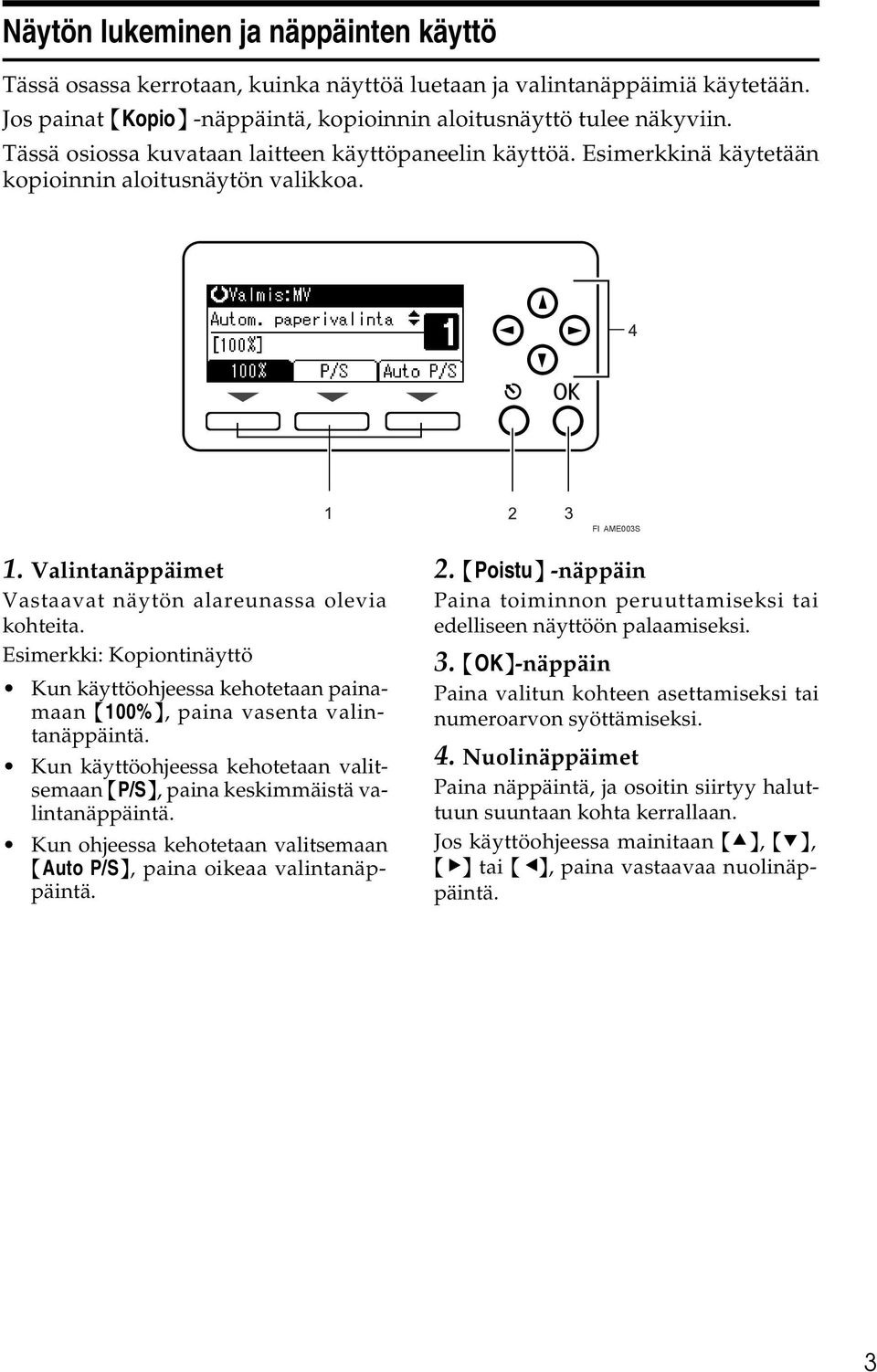

11 Näytön lukeminen ja näppäinten käyttö Tässä osassa kerrotaan, kuinka näyttöä luetaan ja valintanäppäimiä käytetään. Jos painat {Kopio} -näppäintä, kopioinnin aloitusnäyttö tulee näkyviin. Tässä osiossa kuvataan laitteen käyttöpaneelin käyttöä. Esimerkkinä käytetään kopioinnin aloitusnäytön valikkoa. FI AME003S 1. Valintanäppäimet Vastaavat näytön alareunassa olevia kohteita. Esimerkki: Kopiontinäyttö Kun käyttöohjeessa kehotetaan painamaan {100%}, paina vasenta valintanäppäintä. Kun käyttöohjeessa kehotetaan valitsemaan {P/S}, paina keskimmäistä valintanäppäintä. Kun ohjeessa kehotetaan valitsemaan {Auto P/S}, paina oikeaa valintanäppäintä. 2. {Poistu} -näppäin Paina toiminnon peruuttamiseksi tai edelliseen näyttöön palaamiseksi. 3. {OK}-näppäin Paina valitun kohteen asettamiseksi tai numeroarvon syöttämiseksi. 4. Nuolinäppäimet Paina näppäintä, ja osoitin siirtyy haluttuun suuntaan kohta kerrallaan. Jos käyttöohjeessa mainitaan {U}, {T}, {V} tai {W}, paina vastaavaa nuolinäppäintä. 3

12 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) Tämän luvun ohjeet on tarkoitettu laitteen hallinnan eri osa-alueista vastaaville käyttäjille. Käyttäjän työkalujen avulla voi muuttaa ja määrittää valikkoasetuksia. Huom. Järjestelmäasetusten toiminnot eroavat normaaleista toiminnoista. Sulje aina Käyttäjän työkalut -valikko asetusten määrittämisen jälkeen. Kaikki käyttäjän työkaluilla tehdyt asetukset pysyvät voimassa, vaikka laitteesta katkaistaan virta päävirtakytkimestä tai käyttökytkimestä tai {Tyhjennä valinnat} -näppäintä painetaan. Oletusasetukset esitetään lihavoituina. Viite s.4 Oletusasetusten muuttaminen Oletusasetusten muuttaminen Tässä luvussa kuvataan, miten käyttäjän työkalujen asetuksia voi muuttaa. Tärkeää Jos Todennuksen hallinta on määritetty, ota yhteys hallinnasta vastaavaan käyttäjään. A Paina {Käyttäjän työkalut/laskuri}. AME001S 4

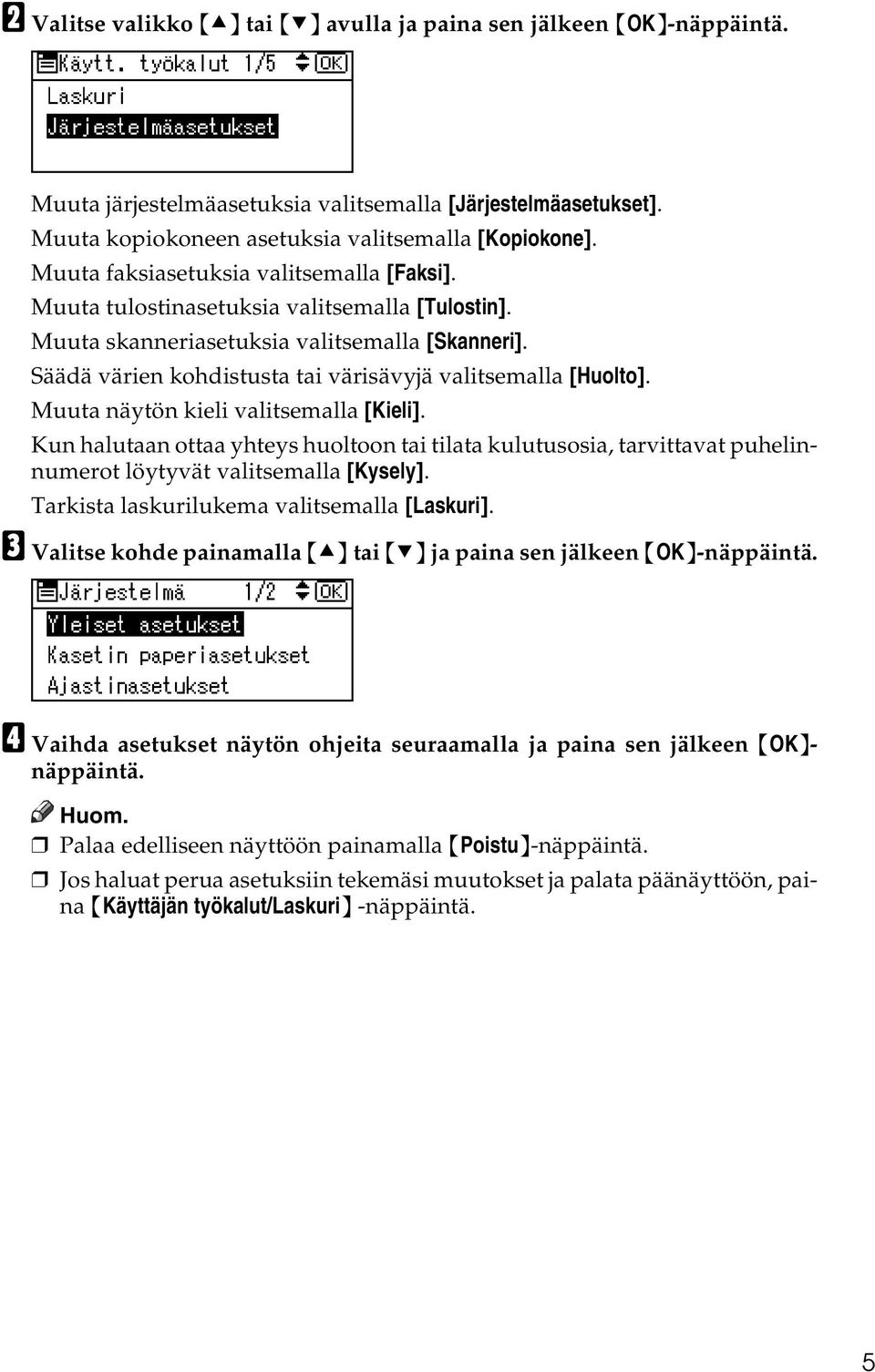

13 B Valitse valikko {U} tai {T} avulla ja paina sen jälkeen {OK}-näppäintä. Muuta järjestelmäasetuksia valitsemalla [Järjestelmäasetukset]. Muuta kopiokoneen asetuksia valitsemalla [Kopiokone]. Muuta faksiasetuksia valitsemalla [Faksi]. Muuta tulostinasetuksia valitsemalla [Tulostin]. Muuta skanneriasetuksia valitsemalla [Skanneri]. Säädä värien kohdistusta tai värisävyjä valitsemalla [Huolto]. Muuta näytön kieli valitsemalla [Kieli]. Kun halutaan ottaa yhteys huoltoon tai tilata kulutusosia, tarvittavat puhelinnumerot löytyvät valitsemalla [Kysely]. Tarkista laskurilukema valitsemalla [Laskuri]. C Valitse kohde painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. D Vaihda asetukset näytön ohjeita seuraamalla ja paina sen jälkeen {OK}- näppäintä. Huom. Palaa edelliseen näyttöön painamalla {Poistu}-näppäintä. Jos haluat perua asetuksiin tekemäsi muutokset ja palata päänäyttöön, paina {Käyttäjän työkalut/laskuri} -näppäintä. 5

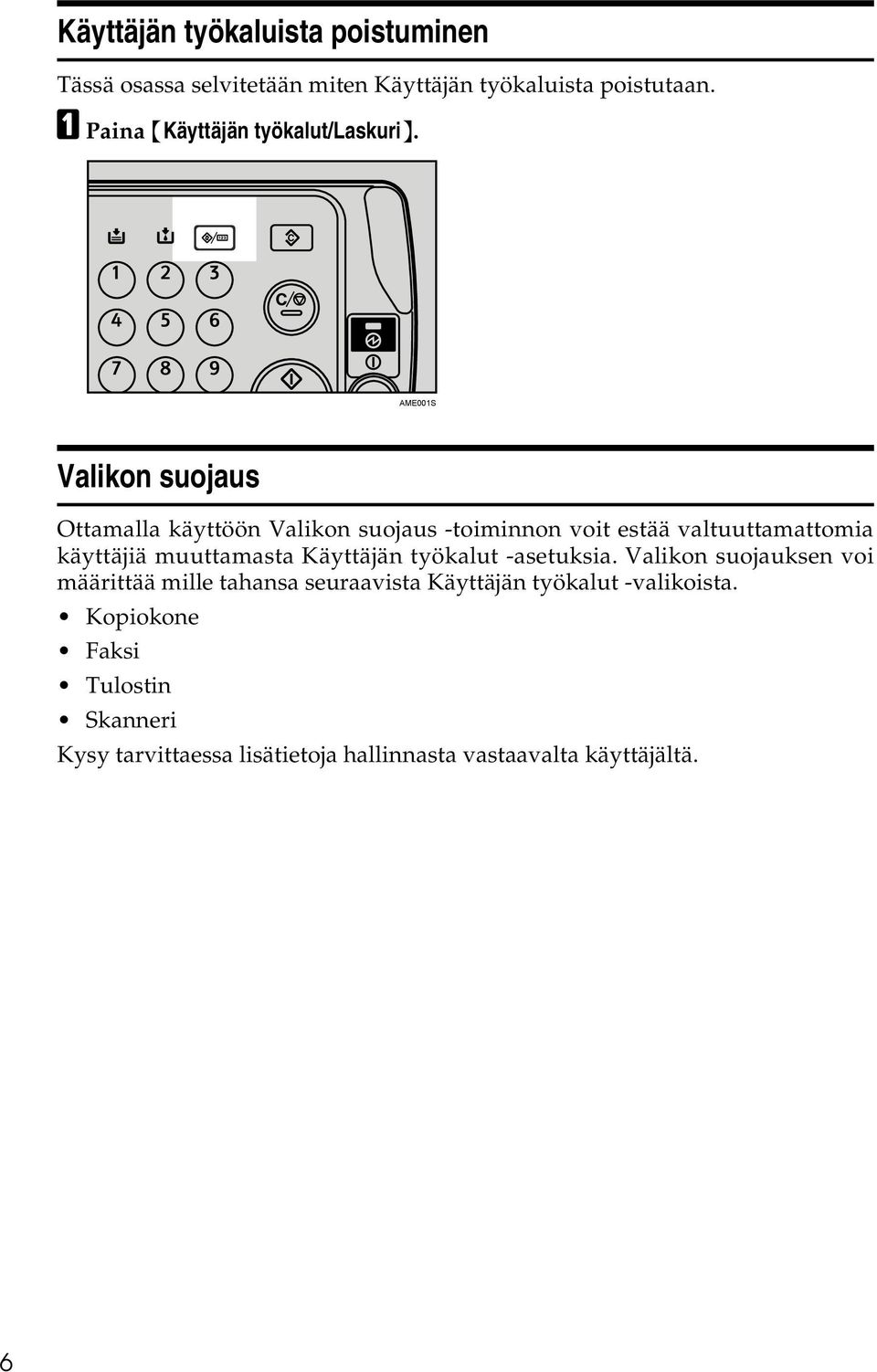

14 Käyttäjän työkaluista poistuminen Tässä osassa selvitetään miten Käyttäjän työkaluista poistutaan. A Paina {Käyttäjän työkalut/laskuri}. AME001S Valikon suojaus Ottamalla käyttöön Valikon suojaus -toiminnon voit estää valtuuttamattomia käyttäjiä muuttamasta Käyttäjän työkalut -asetuksia. Valikon suojauksen voi määrittää mille tahansa seuraavista Käyttäjän työkalut -valikoista. Kopiokone Faksi Tulostin Skanneri Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. 6

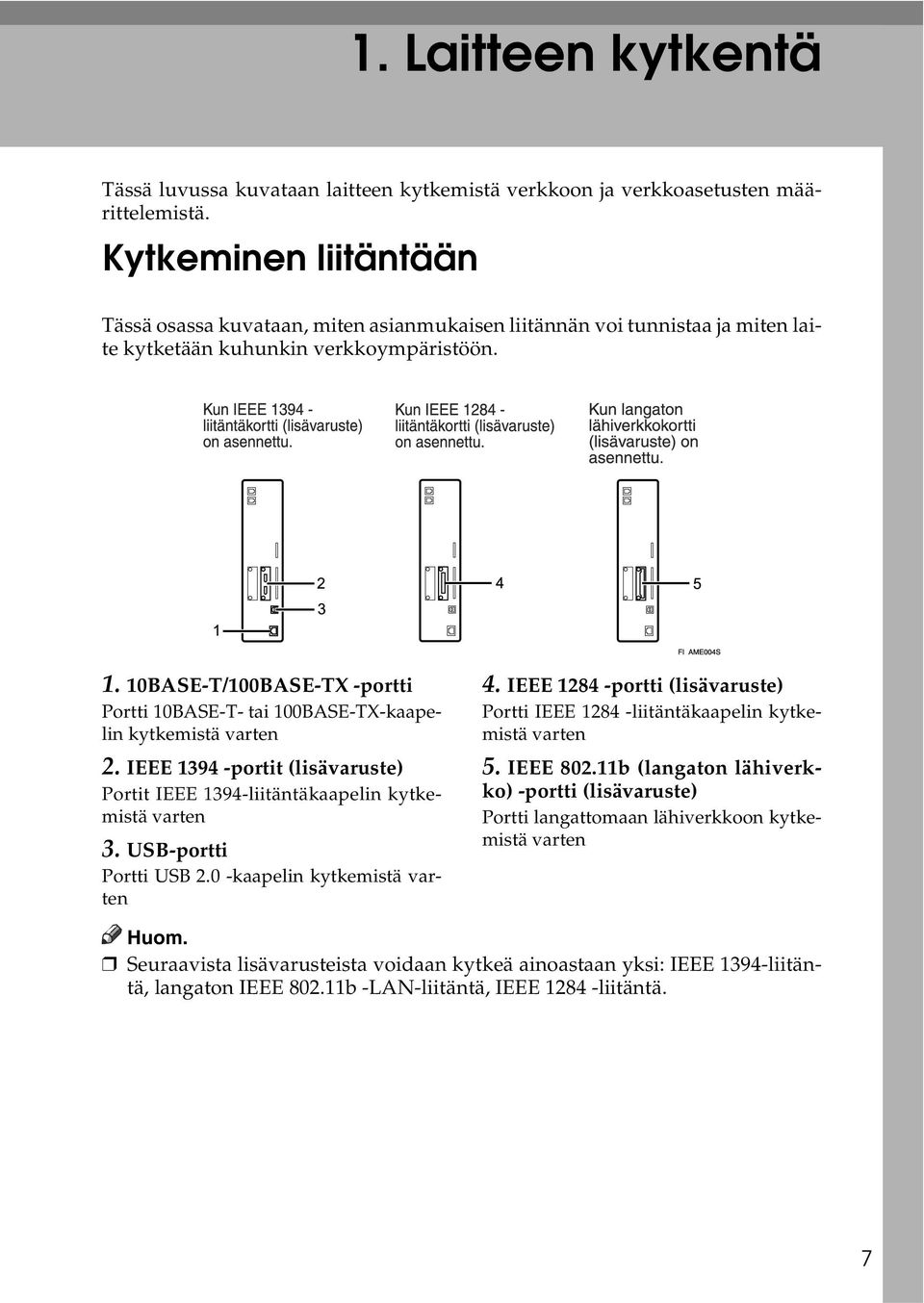

15 1. Laitteen kytkentä Tässä luvussa kuvataan laitteen kytkemistä verkkoon ja verkkoasetusten määrittelemistä. Kytkeminen liitäntään Tässä osassa kuvataan, miten asianmukaisen liitännän voi tunnistaa ja miten laite kytketään kuhunkin verkkoympäristöön BASE-T/100BASE-TX -portti Portti 10BASE-T- tai 100BASE-TX-kaapelin kytkemistä varten 2. IEEE portit (lisävaruste) Portit IEEE 1394-liitäntäkaapelin kytkemistä varten 3. USB-portti Portti USB 2.0 -kaapelin kytkemistä varten 4. IEEE portti (lisävaruste) Portti IEEE liitäntäkaapelin kytkemistä varten 5. IEEE b (langaton lähiverkko) -portti (lisävaruste) Portti langattomaan lähiverkkoon kytkemistä varten Huom. Seuraavista lisävarusteista voidaan kytkeä ainoastaan yksi: IEEE 1394-liitäntä, langaton IEEE b -LAN-liitäntä, IEEE liitäntä. 7

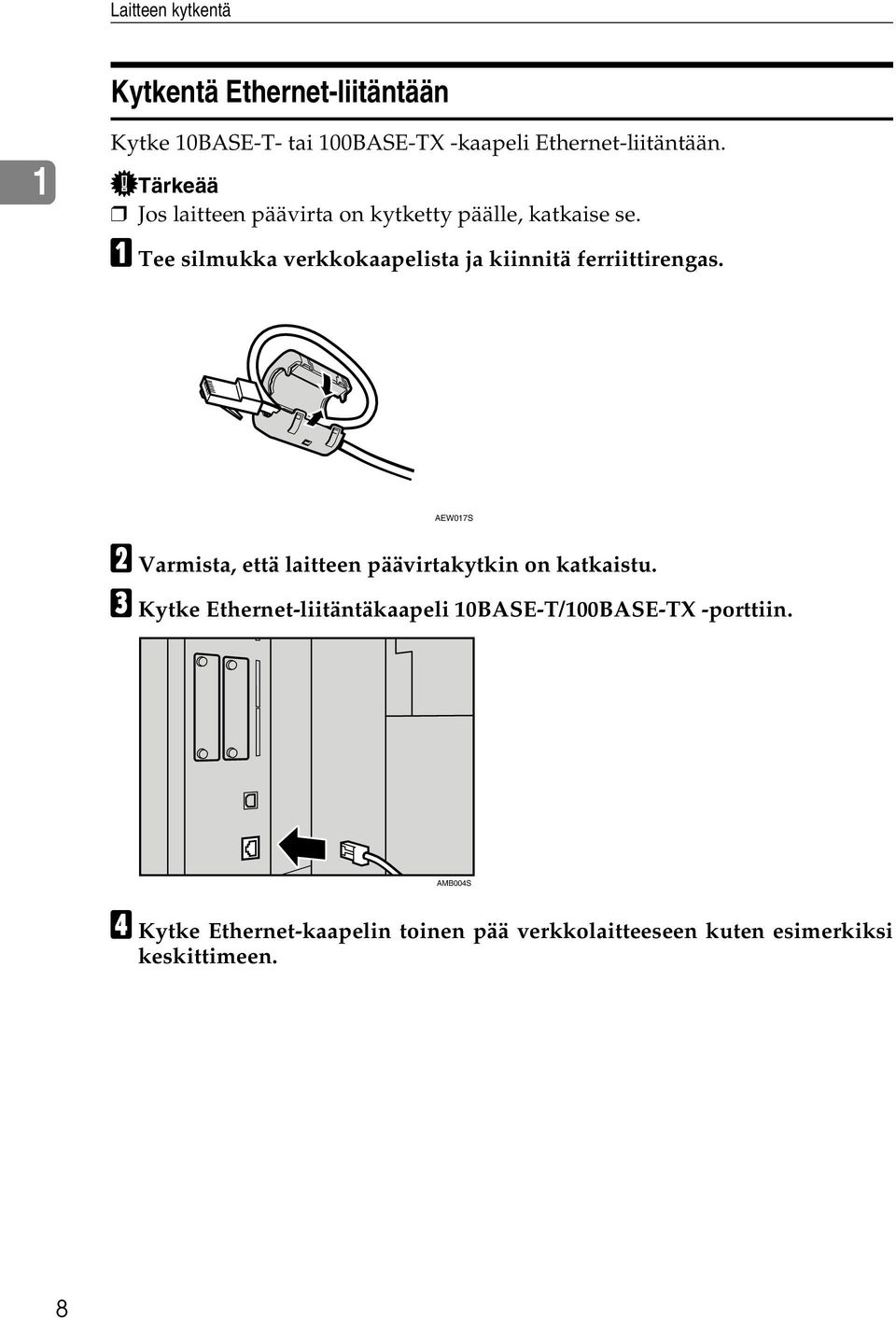

16 Laitteen kytkentä Kytkentä Ethernet-liitäntään 1 Kytke 10BASE-T- tai 100BASE-TX -kaapeli Ethernet-liitäntään. Tärkeää Jos laitteen päävirta on kytketty päälle, katkaise se. A Tee silmukka verkkokaapelista ja kiinnitä ferriittirengas. AEW017S B Varmista, että laitteen päävirtakytkin on katkaistu. C Kytke Ethernet-liitäntäkaapeli 10BASE-T/100BASE-TX -porttiin. AMB004S D Kytke Ethernet-kaapelin toinen pää verkkolaitteeseen kuten esimerkiksi keskittimeen. 8

17 Kytkeminen liitäntään E Kytke laitteeseen virta päävirtakytkimestä. 1 AME005S 1. Merkkivalo (vihreä) Palaa vihreänä, kun laite on kytketty oikein verkkoon. 2. Merkkivalo (keltainen) Palaa keltaisena, kun 100 BASE-TX on käytössä. Sammuu, kun 10 BASE-T on käytössä. Huom. Lisätietoja tulostinohjaimen asentamisesta saat Tulostimen käyttöohjeesta. Viite Tietoja laitteesta Tulostimen käyttöohje 9

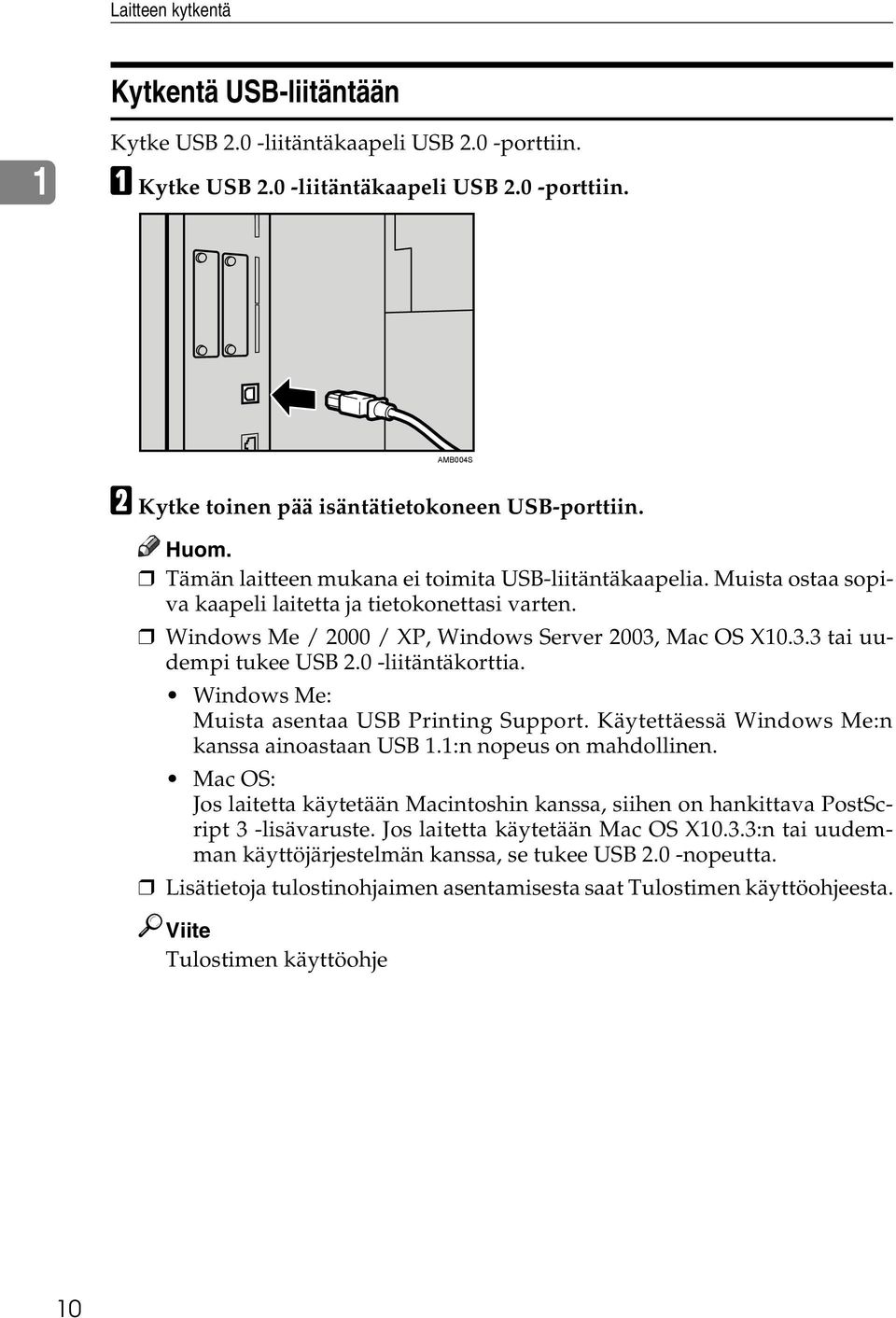

18 Laitteen kytkentä Kytkentä USB-liitäntään 1 Kytke USB 2.0 -liitäntäkaapeli USB 2.0 -porttiin. A Kytke USB 2.0 -liitäntäkaapeli USB 2.0 -porttiin. AMB004S B Kytke toinen pää isäntätietokoneen USB-porttiin. Huom. Tämän laitteen mukana ei toimita USB-liitäntäkaapelia. Muista ostaa sopiva kaapeli laitetta ja tietokonettasi varten. Windows Me / 2000 / XP, Windows Server 2003, Mac OS X tai uudempi tukee USB 2.0 -liitäntäkorttia. Windows Me: Muista asentaa USB Printing Support. Käytettäessä Windows Me:n kanssa ainoastaan USB 1.1:n nopeus on mahdollinen. Mac OS: Jos laitetta käytetään Macintoshin kanssa, siihen on hankittava PostScript 3 -lisävaruste. Jos laitetta käytetään Mac OS X10.3.3:n tai uudemman käyttöjärjestelmän kanssa, se tukee USB 2.0 -nopeutta. Lisätietoja tulostinohjaimen asentamisesta saat Tulostimen käyttöohjeesta. Viite Tulostimen käyttöohje 10

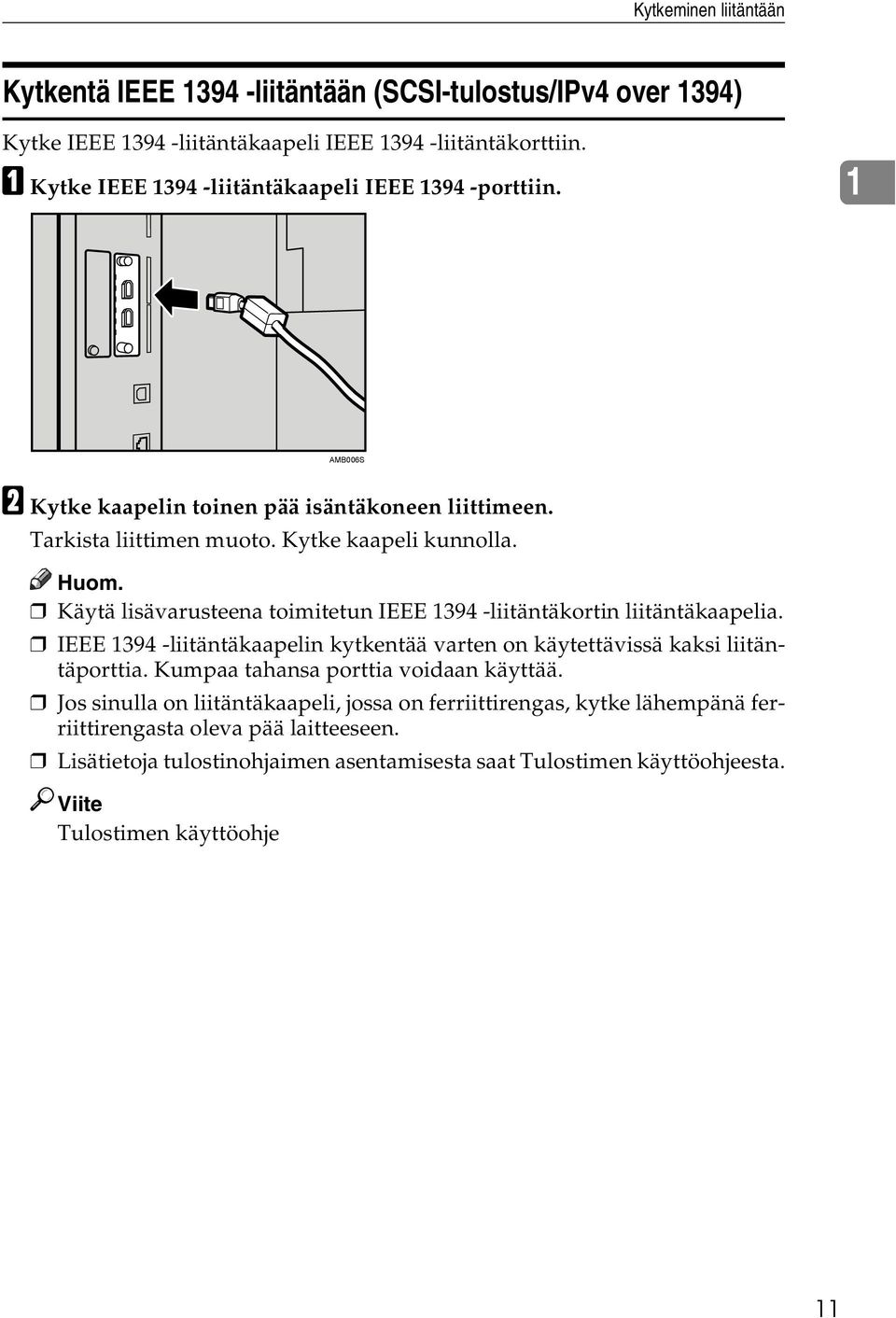

19 Kytkeminen liitäntään Kytkentä IEEE liitäntään (SCSI-tulostus/IPv4 over 1394) Kytke IEEE liitäntäkaapeli IEEE liitäntäkorttiin. A Kytke IEEE liitäntäkaapeli IEEE porttiin. 1 AMB006S B Kytke kaapelin toinen pää isäntäkoneen liittimeen. Tarkista liittimen muoto. Kytke kaapeli kunnolla. Huom. Käytä lisävarusteena toimitetun IEEE liitäntäkortin liitäntäkaapelia. IEEE liitäntäkaapelin kytkentää varten on käytettävissä kaksi liitäntäporttia. Kumpaa tahansa porttia voidaan käyttää. Jos sinulla on liitäntäkaapeli, jossa on ferriittirengas, kytke lähempänä ferriittirengasta oleva pää laitteeseen. Lisätietoja tulostinohjaimen asentamisesta saat Tulostimen käyttöohjeesta. Viite Tulostimen käyttöohje 11

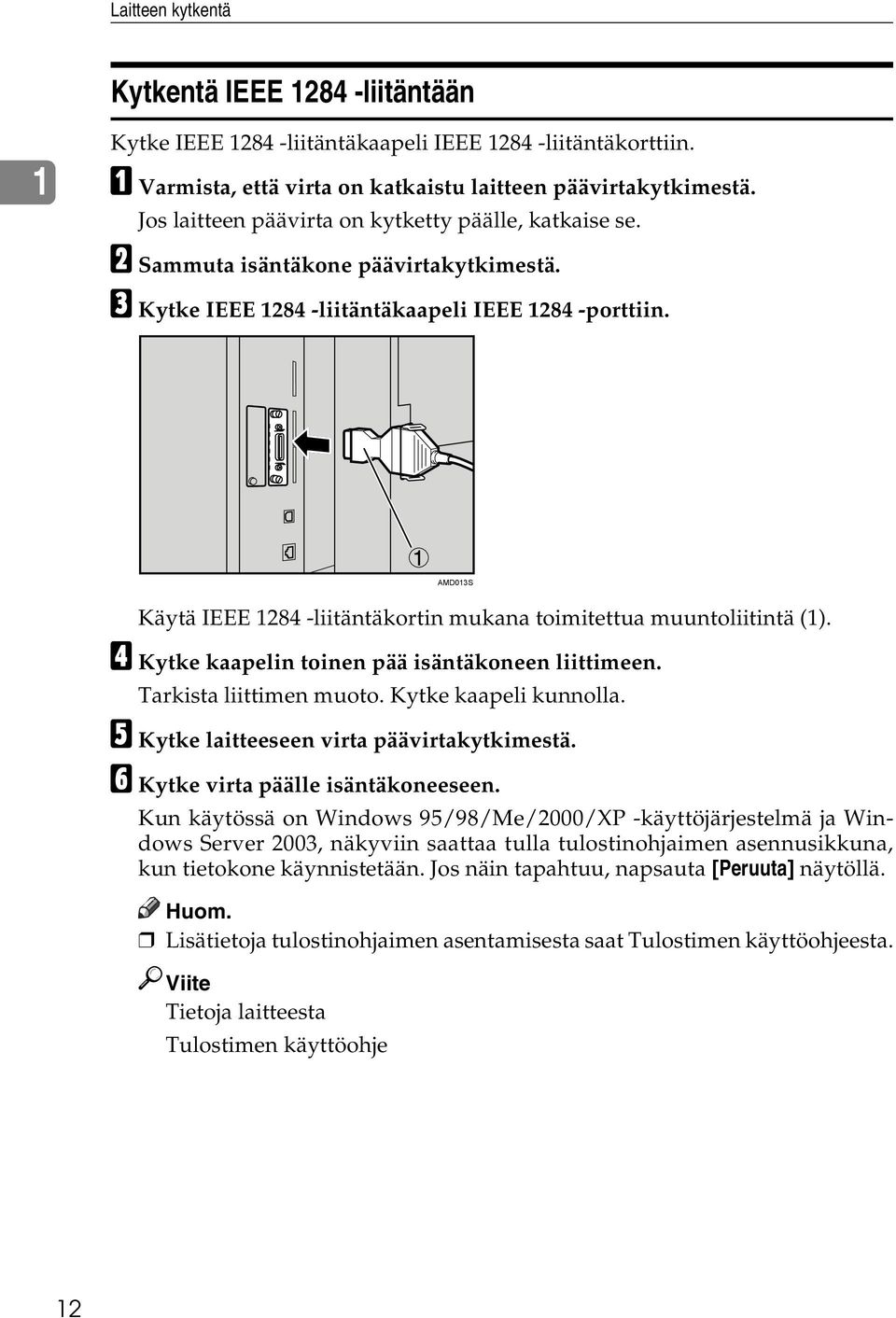

20 Laitteen kytkentä Kytkentä IEEE liitäntään 1 Kytke IEEE liitäntäkaapeli IEEE liitäntäkorttiin. A Varmista, että virta on katkaistu laitteen päävirtakytkimestä. Jos laitteen päävirta on kytketty päälle, katkaise se. B Sammuta isäntäkone päävirtakytkimestä. C Kytke IEEE liitäntäkaapeli IEEE porttiin. AMD013S Käytä IEEE liitäntäkortin mukana toimitettua muuntoliitintä (1). D Kytke kaapelin toinen pää isäntäkoneen liittimeen. Tarkista liittimen muoto. Kytke kaapeli kunnolla. E Kytke laitteeseen virta päävirtakytkimestä. F Kytke virta päälle isäntäkoneeseen. Kun käytössä on Windows 95/98/Me/2000/XP -käyttöjärjestelmä ja Windows Server 2003, näkyviin saattaa tulla tulostinohjaimen asennusikkuna, kun tietokone käynnistetään. Jos näin tapahtuu, napsauta [Peruuta] näytöllä. Huom. Lisätietoja tulostinohjaimen asentamisesta saat Tulostimen käyttöohjeesta. Viite Tietoja laitteesta Tulostimen käyttöohje 12

21 Kytkeminen liitäntään Kytkentä IEEE b (langaton lähiverkko) -liitäntään Kytke IEEE b (langaton lähiverkko) -liitäntään. Huom. Tarkista IPv4-osoitteen ja laitteen aliverkon peitteen asetukset. Lisätietoja IPv4-osoitteen ja aliverkon peitteen asettamisesta laitteen käyttöpaneelista saa kohdasta "Liitäntäasetukset". 1 Viite s.57 Verkko Asetusten määrittäminen Aseta IEEE b (langaton lähiverkko) seuraavalla tavalla: 13

22 Laitteen kytkentä 1 Huom. Valitse [ Ad hoc] -tila, kun muodostat yhteyden Windows XP:hen langattoman lähiverkon asiakkaana ja käytät Windows XP vakio-ohjainta tai apuohjelmia tai kun et käytä infrastruktuuritilaa. Lisätietoja langattoman lähiverkon asetuksien tekemisestä laitteen käyttöpaneelista saa kohdasta "IEEE b". Lisätietoja langattoman lähiverkon asetuksien tekemisestä muuten kuin laitteen käyttöpaneelista saa kohdasta "Apuohjelmien käyttäminen verkkoasetusten tekemiseen". Lisätietoja asetusten määrittämisestä saa osiosta "IEEE b". Viite s.64 IEEE b s.38 Apuohjelmien käyttäminen verkkoasetusten tekemiseen Yhteyden tarkistaminen Tarkista langaton lähiverkkoyhteys. Varmista, että IEEE b -liitännän merkkivalo palaa. Käytettäessä infrastruktuuritilaa 1 2 ZGDH600J 1. Jos [Liitännät] / [Verkko]-näytön [LAN-tyyppi]-valinta ei ole [IEEE b], merkkivalo ei pala, vaikka virta olisi kytketty päävirtakytkimestä. 2. Jos se on kytketty oikein verkkoon, merkkivalo on vihreä infrastruktuuritilassa. Merkkivalon vilkkuessa laite hakee muita laitteita. 14

23 Kytkeminen liitäntään Käytettäessä ad hoc - tai ad hoc -tilaa ZGDH600J 1. Jos IEEE b -liitäntälaite toimii, merkkivalo palaa oranssina. Tulosta konfigurointisivu ja tarkista asetukset. 2. Jos se on kytketty oikein verkkoon, merkkivalo on vihreä ad hoc - tilassa tai ad hoc -tilassa. Merkkivalon vilkkuessa laite hakee muita laitteita. Merkkivalo syttyy muutaman sekunnin kuluttua. Huom. Lisätietoja konfigurointisivun tulostamisesta saat osiosta "Liitäntäasetusten tulostus". Viite s.65 Liitäntäasetusten tulostus 15

24 Laitteen kytkentä Signaalin tarkistaminen 1 Infrastruktuuritilaa käytettäessä voit tarkistaa laitteen radioaaltotilan käyttöpaneelin avulla. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Liitännät] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [IEEE b] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Langaton LAN -signaali] painamalla {U} tai {T} ja paina {OK}-näppäintä. Laitteen radioaaltotila tulee näkyviin. E Tarkistettuasi radioaaltotilan paina {OK} -näppäintä. F Palaa Käyttäjän työkalut/laskuri-valikkoon painamalla {Käyttäjän työkalut/laskuri}-näppäintä. Huom. Tarkista radioaaltotila valitsemalla Liitännät-asetusten Verkko-valikossa [IEEE b] kohdassa [LAN-tyyppi]. Katso lisätietoja järjestelmäasetusten määrityksestä kohdasta "Käyttäjän työkalujen käyttö (Järjestelmäasetukset)". Viite s.4 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) s.38 Apuohjelmien käyttäminen verkkoasetusten tekemiseen s.64 IEEE b 16

25 Verkkoasetukset Verkkoasetukset Tässä jaksossa kuvataan verkkoasetukset, joita voit muuttaa käyttäjän työkaluilla (Järjestelmäasetukset). Tee asetukset käytettävien toimintojen ja käytetyn liitännän mukaan. 1 Tärkeää Hallinnasta vastaavan käyttäjän tulee tehdä nämä asetukset tai valvoa asetusten tekoa. Tulostimen/LAN-faksin käyttämiseen tarvittavat asetukset Tässä osiossa luetellaan asetukset, joita tarvitaan tulostimen tai lähiverkkofaksin käyttämiseen. Ethernet Tässä osiossa luetellaan asetukset, joita tarvitaan tulostimen tai lähiverkkofaksin käyttämiseen Ethernet-yhteydellä. Lisätietoja asetusmäärittelyistä saat kohdasta "Liitäntäasetukset". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Tarvittaessa Liitännät/Verkko Laitteen IPv6-osoite Tarvittaessa Liitännät/Verkko IPv6-yhdyskäytävä Tarvittaessa Liitännät/Verkko IPv6-ylläpitämätön asetus Tarvittaessa Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-kokoonpano Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko NCP-protokolla Tarvittaessa Liitännät/Verkko NW-kehystyyppi Tarvittaessa Liitännät/Verkko SMB-tietokone Tarvittaessa Liitännät/Verkko SMB-työryhmä Tarvittaessa Liitännät/Verkko Ethernet-nopeus Tarvittaessa Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa 17

26 Laitteen kytkentä Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa 1 Liitännät/Verkko Isäntänimi Tarvittaessa Liitännät/Verkko Laite Tarvittaessa Huom. IPv6:ta voidaan käyttää ainoastaan tulostustoimintoon. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että IEEE b (langaton lähiverkko) on käytössä, valittu liitäntä on etusijalla. Viite s.57 Liitäntäasetukset IEEE 1394 (IPv4 over 1394) Tässä osiossa luetellaan asetukset, joita tarvitaan tulostimen tai lähiverkkofaksin käyttämiseen IEEE liitäntäkaapelilla. Lisätietoja asetusmäärittelyistä saat kohdasta "Liitäntäasetukset". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät / IEEE 1394 IPv4-osoite Välttämätön Liitännät / IEEE 1394 DDNS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 Isäntänimi Tarvittaessa Liitännät / IEEE 1394 Domain-nimi Tarvittaessa Liitännät / IEEE 1394 WINS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 IPv4 over 1394 Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Tarvittaessa Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Huom. [IEEE 1394] tulee näkyviin, kun lisävarusteena hankittava IEEE liitäntäkortti on asennettu. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. Viite s.57 Liitäntäasetukset 18

27 Verkkoasetukset IEEE b (langaton lähiverkko) Tässä jaksossa luetellaan asetukset, joita tarvitaan tulostimen tai lähiverkkofaksin käyttämiseen IEEE b -liitännän (langaton lähiverkko) kanssa. Lisätietoja asetusmäärittelyistä saat kohdasta "Liitäntäasetukset". 1 Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Tarvittaessa Liitännät/Verkko Laitteen IPv6-osoite Tarvittaessa Liitännät/Verkko IPv6-yhdyskäytävä Tarvittaessa Liitännät/Verkko IPv6-ylläpitämätön asetus Tarvittaessa Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko NCP-protokolla Tarvittaessa Liitännät/Verkko NW-kehystyyppi Tarvittaessa Liitännät/Verkko SMB-tietokone Tarvittaessa Liitännät/Verkko SMB-työryhmä Tarvittaessa Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Liitännät/Verkko Laite Tarvittaessa Liitännät / IEEE b Yhteystapa Välttämätön Liitännät / IEEE b SSID-asetus Tarvittaessa Liitännät / IEEE b Kanava Tarvittaessa Liitännät / IEEE b Suojaus Tarvittaessa Liitännät / IEEE b Yhteysnopeus Tarvittaessa Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [IEEE b] ja [LAN-tyyppi] ovat näkyvissä, kun langaton verkkoliitäntäkortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. Viite s.57 Liitäntäasetukset 19

28 Laitteen kytkentä Internet-faksin käyttämiseen tarvittavat asetukset 1 Tässä jaksossa luetellaan Internet-faksin käyttöön tarvittavat asetukset. Ethernet Tässä jaksossa luetellaan Internet-faksin käyttöön tarvittavat asetukset. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Välttämätön Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko Ethernet-nopeus Tarvittaessa Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Tiedoston siirto SMTP-palvelin Välttämätön Tiedoston siirto SMTP-todennus Tarvittaessa Tiedoston siirto POP before SMTP Tarvittaessa Tiedoston siirto Vastaanottoprotokolla Tarvittaessa Tiedoston siirto POP3/IMAP4-asetukset Tarvittaessa Tiedoston siirto Pääkäyttäjän sähköpostiosoite Tarvittaessa Tiedoston siirto Sähköpostin yhteysportti Välttämätön Tiedoston siirto Sähköpostin vastaanottoväli Tarvittaessa Tiedoston siirto Vastaanotetun sähköpostin maksimikoko Tarvittaessa Tiedoston siirto S-postit palvelimelle Tarvittaessa Tiedoston siirto Faksin sähköposti Välttämätön 20

29 Verkkoasetukset Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liittymä on etusijalla. [SMTP-palvelin] ja [Faksin sähköposti] täytyy olla määriteltynä lähetystoiminnon käyttämiseksi. Kun [POP before SMTP] on [Päällä], tee myös [Vastaanottoprotokolla]- ja [POP3/IMAP4-asetukset] -asetukset. Kun [SMTP-todentaminen] on [Päällä], tee myös [Pääkäytt. sähköpostiosoite]-asetukset. [Sähköpostin yhteysportti.] ja [Faksin sähköposti] täytyy olla määriteltynä vastaanottotoiminnon käyttämiseksi. Kun valitset kohdan [POP before SMTP] asetukseksi [Päällä], tarkista [POP3]- portin numero kohdassa [Sähköpostin yhteysportti.]. 1 Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto IEEE 1394 (IPv4 over 1394) Tässä jaksossa luetellaan Internet-faksin käyttöön IEEE liitäntäkaapelin kanssa tarvittavat asetukset. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät / IEEE 1394 IPv4-osoite Välttämätön Liitännät / IEEE 1394 DDNS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 Isäntänimi Tarvittaessa Liitännät / IEEE 1394 Domain-nimi Tarvittaessa Liitännät / IEEE 1394 WINS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 IPv4 over 1394 Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Välttämätön Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Tiedoston siirto SMTP-palvelin Välttämätön Tiedoston siirto SMTP-todennus Tarvittaessa Tiedoston siirto POP before SMTP Tarvittaessa 21

30 Laitteen kytkentä Valikko Käyttäjän työkalu Vaaditut asetukset Tiedoston siirto Vastaanottoprotokolla Tarvittaessa 1 Tiedoston siirto POP3/IMAP4-asetukset Tarvittaessa Tiedoston siirto Pääkäyttäjän sähköpostiosoite Tarvittaessa Tiedoston siirto Sähköpostin yhteysportti Välttämätön Tiedoston siirto Sähköpostin vastaanottoväli Tarvittaessa Tiedoston siirto Vastaanotetun sähköpostin maksimikoko Tarvittaessa Tiedoston siirto Sähköpostit palvelimelle Tarvittaessa Tiedoston siirto Faksin sähköposti Välttämätön Huom. [IEEE 1394] on näkyvissä, kun langaton IEEE liitäntäkortti on asennettu. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [SMTP-palvelin] ja [Faksin sähköposti] täytyy olla määriteltynä lähetystoiminnon käyttämiseksi. Kun [POP before SMTP] on [Päällä], tee myös [Vastaanottoprotokolla]- ja [POP3/IMAP4-asetukset] -asetukset. Kun [SMTP-todentaminen] on [Päällä], tee myös [Pääkäytt. sähköpostiosoite]-asetukset. [Sähköpostin yhteysportti.] ja [Faksin sähköposti] täytyy olla määriteltynä vastaanottotoiminnon käyttämiseksi. Kun [POP before SMTP] on [Päällä], tarkista [POP3]-portin numero kohdassa [Sähköpostin yhteysportti.]. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto 22

31 Verkkoasetukset IEEE b (langaton lähiverkko) Tässä jaksossa luetellaan Internet-faksin käyttöön IEEE b:n (langaton lähiverkko) kanssa tarvittavat asetukset. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". 1 Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Välttämätön Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Liitännät / IEEE b Yhteystapa Välttämätön Liitännät / IEEE b SSID-asetus Tarvittaessa Liitännät / IEEE b Kanava Tarvittaessa Liitännät / IEEE b Suojaus Tarvittaessa Liitännät / IEEE b Yhteysnopeus Tarvittaessa Tiedoston siirto SMTP-palvelin Välttämätön Tiedoston siirto SMTP-todennus Tarvittaessa Tiedoston siirto POP before SMTP Tarvittaessa Tiedoston siirto Vastaanottoprotokolla Tarvittaessa Tiedoston siirto POP3/IMAP4-asetukset Tarvittaessa Tiedoston siirto Pääkäyttäjän sähköpostiosoite Tarvittaessa Tiedoston siirto Sähköpostin yhteysportti Välttämätön Tiedoston siirto Sähköpostin vastaanottoväli Tarvittaessa Tiedoston siirto Vastaanotetun sähköpostin maksimikoko Tarvittaessa Tiedoston siirto Sähköpostit palvelimelle Tarvittaessa Tiedoston siirto Faksin sähköposti Välttämätön 23

32 Laitteen kytkentä 1 Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [IEEE b] ja [LAN-tyyppi] ovat näkyvissä, kun langaton verkkoliitäntäkortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. [SMTP-palvelin] ja [Faksin sähköposti] täytyy olla määriteltynä lähetystoiminnon käyttämiseksi. Kun [POP before SMTP] on [Päällä], tee myös [Vastaanottoprotokolla]- ja [POP3/IMAP4-asetukset] -asetukset. Kun [SMTP-todentaminen] on [Päällä], määritä myös [Pääkäytt. sähköpostiosoite]. [Sähköpostin yhteysportti.] ja [Faksin sähköposti] täytyy olla määriteltynä vastaanottotoiminnon käyttämiseksi. Kun valitset [POP before SMTP]-asetukseksi [Päällä], tarkista [POP3]-portin numero kohdassa [Sähköpostin yhteysportti.]. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto 24

33 Verkkoasetukset Sähköpostin käyttöön tarvittavat asetukset Tässä jaksossa luetellaan sähköpostin lähettämiseen tarvittavat asetukset. Ethernet 1 Tässä jaksossa luetellaan sähköpostin lähettämiseen Ethernet-kaapelin avulla tarvittavat asetukset. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Välttämätön Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko Ethernet-nopeus Tarvittaessa Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Tiedoston siirto SMTP-palvelin Välttämätön Tiedoston siirto SMTP-todennus Tarvittaessa Tiedoston siirto POP before SMTP Tarvittaessa Tiedoston siirto Vastaanottoprotokolla Tarvittaessa Tiedoston siirto POP3/IMAP4-asetukset Tarvittaessa Tiedoston siirto Pääkäyttäjän sähköpostiosoite Tarvittaessa Tiedoston siirto Sähköpostin yhteysportti Tarvittaessa Tiedoston siirto Skannerin uud.lähetysväli Tarvittaessa Tiedoston siirto Skannerin uud.lähetys Tarvittaessa 25

34 Laitteen kytkentä 1 Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. Kun [POP before SMTP] on [Päällä], tee myös [Vastaanottoprotokolla]- ja [POP3/IMAP4-asetukset] -asetukset. Kun määrität [POP before SMTP]-asetukseksi [Päällä], tarkista [POP3]-portin numero kohdassa [Sähköpostin yhteysportti.]. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto IEEE 1394 (IPv4 before 1394) Tässä jaksossa luetellaan sähköpostin lähettämiseen IEEE liitäntäkaapelin avulla tarvittavat asetukset. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät / IEEE 1394 IPv4-osoite Välttämätön Liitännät / IEEE 1394 DDNS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 Isäntänimi Tarvittaessa Liitännät / IEEE 1394 Domain-nimi Tarvittaessa Liitännät / IEEE 1394 WINS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 IPv4 over 1394 Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Välttämätön Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Tiedoston siirto SMTP-palvelin Välttämätön Tiedoston siirto SMTP-todennus Tarvittaessa Tiedoston siirto POP before SMTP Tarvittaessa Tiedoston siirto Vastaanottoprotokolla Tarvittaessa Tiedoston siirto POP3/IMAP4-asetukset Tarvittaessa Tiedoston siirto Pääkäyttäjän sähköpostiosoite Tarvittaessa Tiedoston siirto Sähköpostin yhteysportti Tarvittaessa Tiedoston siirto Skannerin uud.lähetysväli Tarvittaessa Tiedoston siirto Skannerin uud.lähetys Tarvittaessa 26

35 Verkkoasetukset Huom. [IEEE 1394] on näkyvissä, kun langaton IEEE liitäntäkortti on asennettu. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. Kun [POP before SMTP] on [Päällä], tee myös [Vastaanottoprotokolla]- ja [POP3/IMAP4-asetukset] -asetukset. Kun määrität [POP before SMTP]-asetukseksi [Päällä], tarkista [POP3]-portin numero kohdassa [Sähköpostin yhteysportti.]. 1 Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto IEEE b (langaton lähiverkko) Tässä jaksossa luetellaan asetukset, joita tarvitaan sähköpostin lähettämiseksi IEEE b-standardia (langatonta lähiverkkoa) käyttäen. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Välttämätön Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Liitännät / IEEE b Yhteystapa Välttämätön Liitännät / IEEE b SDID-asetus Tarvittaessa Liitännät / IEEE b Kanava Tarvittaessa Liitännät / IEEE b Suojaus Tarvittaessa Liitännät / IEEE b Yhteysnopeus Tarvittaessa Tiedoston siirto SMTP-palvelin Välttämätön Tiedoston siirto SMTP-todennus Tarvittaessa 27

36 Laitteen kytkentä Valikko Käyttäjän työkalu Vaaditut asetukset Tiedoston siirto POP before SMTP Tarvittaessa 1 Tiedoston siirto Vastaanottoprotokolla Tarvittaessa Tiedoston siirto POP3/IMAP4-asetukset Tarvittaessa Tiedoston siirto Pääkäyttäjän sähköpostiosoite Tarvittaessa Tiedoston siirto Sähköpostin yhteysportti Tarvittaessa Tiedoston siirto Skannerin uud.lähetysväli Tarvittaessa Tiedoston siirto Skannerin uud.lähetys Tarvittaessa Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. Kun [POP before SMTP] on [Päällä], tee myös [Vastaanottoprotokolla]- ja [POP3/IMAP4-asetukset] -asetukset. Kun määrität [POP before SMTP]-asetukseksi [Päällä], tarkista [POP3]-portin numero kohdassa [Sähköpostin yhteysportti.]. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto 28

37 Verkkoasetukset Skannaus kansioon -toiminnon käyttöön tarvittavat asetukset Tässä jaksossa luetellaan tiedoston lähettämiseen tarvittavat asetukset. Ethernet 1 Tässä jaksossa luetellaan asetukset, joita tarvitaan tiedoston lähettämiseksi Ethernet-kaapelin avulla. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Välttämätön Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Tiedoston siirto Oletuskäytt./Salasana(Läh) Tarvittaessa Tiedoston siirto Skannerin uud.lähetysväli Tarvittaessa Tiedoston siirto Skannerin uud.lähetys Tarvittaessa Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto 29

38 Laitteen kytkentä IEEE 1394 (IPv4 over 1394) 1 Tässä jaksossa luetellaan tiedoston lähettämiseen IEEE liitäntäkaapelin avulla tarvittavat asetukset. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät / IEEE 1394 IPv4-osoite Välttämätön Liitännät / IEEE 1394 DDNS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 Isäntänimi Tarvittaessa Liitännät / IEEE 1394 Domain-nimi Tarvittaessa Liitännät / IEEE 1394 WINS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 IPv4 over 1394 Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Välttämätön Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Tiedoston siirto Oletuskäytt./Salasana(Läh) Tarvittaessa Tiedoston siirto Skannerin uud.lähetysväli Tarvittaessa Tiedoston siirto Skannerin uud.lähetys Tarvittaessa Huom. [IEEE 1394] on näkyvissä, kun langaton IEEE liitäntäkortti on asennettu. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto 30

39 Verkkoasetukset IEEE b (langaton lähiverkko) Tässä jaksossa luetellaan asetukset, joita tarvitaan tiedoston lähettämiseksi IEEE b-standardia (langatonta lähiverkkoa) käyttäen. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". 1 Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Välttämätön Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Liitännät / IEEE b Yhteystapa Välttämätön Liitännät / IEEE b SSID-asetus Tarvittaessa Liitännät / IEEE b Kanava Tarvittaessa Liitännät / IEEE b Suojaus Tarvittaessa Liitännät / IEEE b Yhteysnopeus Tarvittaessa Tiedoston siirto Oletuskäytt./Salasana(Läh) Tarvittaessa Tiedoston siirto Skannerin uud.lähetysväli Tarvittaessa Tiedoston siirto Skannerin uud.lähetys Tarvittaessa Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [IEEE b] ja [LAN-tyyppi] ovat näkyvissä, kun langaton verkkoliitäntäkortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto 31

40 Laitteen kytkentä Verkkoskannerin käyttämiseen tarvittavat asetukset 1 Tässä jaksossa luetellaan asetukset, jotka tarvitaan tietojen lähettämiseksi verkkoon. Ethernet Tässä jaksossa luetellaan asetukset, jotka tarvitaan tietojen lähettämiseksi verkkoon Ethernet-kaapelin avulla. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Tarvittaessa Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko Ethernet-nopeus Tarvittaessa Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Tiedoston siirto Jakeluvalinnat Tarvittaessa Tiedoston siirto Faksin v-o tiedoston lähetys Tarvittaessa Tiedoston siirto Skannerin uud.lähetysväli Tarvittaessa Tiedoston siirto Skannerin uud.lähetys Tarvittaessa Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. Jos [Jakeluvalinnat]-asetus on [Päällä], tarkista, että IPv4-osoite on määritetty. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto 32

41 Verkkoasetukset IEEE 1394 (IPv4 over 1394) Tässä jaksossa luetellaan asetukset, joita tarvitaan tietojen lähettämiseksi verkkoon IEEE liitäntäkaapelin avulla. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". 1 Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät / IEEE 1394 IPv4-osoite Välttämätön Liitännät / IEEE 1394 DDNS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 Isäntänimi Tarvittaessa Liitännät / IEEE 1394 Domain-nimi Tarvittaessa Liitännät / IEEE 1394 WINS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 IPv4 over 1394 Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Tarvittaessa Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Tiedoston siirto Jakeluvalinnat Tarvittaessa Tiedoston siirto Faksin v-o tiedoston lähetys Tarvittaessa Tiedoston siirto Skannerin uud.lähetysväli Tarvittaessa Tiedoston siirto Skannerin uud.lähetys Tarvittaessa Huom. [IEEE 1394] on näkyvissä, kun langaton IEEE liitäntäkortti on asennettu. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. Jos [Jakeluvalinnat]-asetus on [Päällä], tarkista, että IPv4-osoite on asetettu. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto 33

42 Laitteen kytkentä IEEE b (langaton lähiverkko) 1 Tässä jaksossa luetellaan asetukset, jotka tarvitaan tietojen lähettämiseksi verkkoon IEEE b:n (langaton lähiverkko) avulla. Lisätietoja asetusmäärittelyistä saat kohdista "Liitäntäasetukset" ja "Tiedoston siirto". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Tarvittaessa Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS--konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Liitännät / IEEE b Yhteystapa Välttämätön Liitännät / IEEE b SSID-asetus Tarvittaessa Liitännät / IEEE b Kanava Tarvittaessa Liitännät / IEEE b Suojaus Tarvittaessa Liitännät / IEEE b Yhteysnopeus Tarvittaessa Tiedoston siirto Jakeluvalinnat Tarvittaessa Tiedoston siirto Faksin v-o tiedoston lähetys Tarvittaessa Tiedoston siirto Skannerin uud.lähetysväli Tarvittaessa Tiedoston siirto Skannerin uudelleenlähetys Tarvittaessa Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [IEEE b] ja [LAN-tyyppi] ovat näkyvissä, kun langaton verkkoliitäntäkortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. Jos [Jakeluvalinnat]-asetuksena on [Päällä], tarkista, että IPv4-osoite on määritetty. Viite s.57 Liitäntäasetukset s.66 Tiedoston siirto 34

43 Verkkoasetukset Verkko-TWAIN-skannerin käyttämiseen tarvittavat asetukset Tässä jaksossa luetellaan asetukset, joita tarvitaan TWAIN-skannerin käyttämiseen verkkoympäristössä. Ethernet 1 Tässä jaksossa luetellaan asetukset, joita tarvitaan TWAIN-skannerin käyttämiseen Ethernet-kaapelin kanssa. Lisätietoja asetusmäärittelyistä saat kohdasta "Liitäntäasetukset". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Tarvittaessa Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Ethernet-nopeus Tarvittaessa Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. Viite s.57 Liitäntäasetukset 35

44 Laitteen kytkentä IEEE 1394 (IPv4 over 1394) 1 Tässä jaksossa luetellaan asetukset, joita tarvitaan TWAIN-skannerin käyttämiseen IEEE liitäntäkaapelin kanssa. Lisätietoja asetusmäärittelyistä saat kohdasta "Liitäntäasetukset". Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät / IEEE 1394 IPv4-osoite Välttämätön Liitännät / IEEE 1394 DDNS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 Isäntänimi Tarvittaessa Liitännät / IEEE 1394 Domain-nimi Tarvittaessa Liitännät / IEEE 1394 WINS-konfigurointi Tarvittaessa Liitännät / IEEE 1394 IPv4 over 1394 Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Tarvittaessa Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Huom. [IEEE 1394] on näkyvissä, kun langaton IEEE liitäntäkortti on asennettu. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. Viite s.57 Liitäntäasetukset 36

45 Verkkoasetukset IEEE b (langaton lähiverkko) Tässä jaksossa luetellaan asetukset, jotka tarvitaan, jos halutaan käyttää TWAIN-skanneria verkossa IEEE b:n (langattoman lähiverkon) avulla. Lisätietoja asetusmäärittelyistä saat kohdasta "Liitäntäasetukset". 1 Valikko Käyttäjän työkalu Vaaditut asetukset Liitännät/Verkko Laitteen IPv4-osoite Välttämätön Liitännät/Verkko IPv4-yhdyskäytävä Tarvittaessa Liitännät/Verkko DNS-konfigurointi Tarvittaessa Liitännät/Verkko DDNS-konfigurointi Tarvittaessa Liitännät/Verkko Domain Tarvittaessa Liitännät/Verkko WINS-konfigurointi Tarvittaessa Liitännät/Verkko Käytössä oleva protokolla Välttämätön Liitännät/Verkko LAN-tyyppi Välttämätön Liitännät/Verkko Salli SNMPv3-yhteys Tarvittaessa Liitännät/Verkko Salli SSL/TLS-yhteys Tarvittaessa Liitännät/Verkko Isäntänimi Tarvittaessa Liitännät / IEEE b Yhteystapa Välttämätön Liitännät / IEEE b SSDI-asetus Tarvittaessa Liitännät / IEEE b Kanava Tarvittaessa Liitännät / IEEE b Suojaus Tarvittaessa Liitännät / IEEE b Yhteysnopeus Tarvittaessa Huom. Tarkista kohdassa [Käytössä oleva protokolla], että haluamasi prokolla-asetus on [Käytössä]. [IEEE b] ja [LAN-tyyppi] ovat näkyvissä, kun langaton verkkoliitäntäkortti on asennettu. Jos sekä Ethernet että langaton lähiverkko (IEEE b) ovat käytössä, valittu liitäntä on etusijalla. Viite s.57 Liitäntäasetukset 37

46 Laitteen kytkentä Apuohjelmien käyttäminen verkkoasetusten tekemiseen 1 Voit määritellä verkkoasetukset myös apuohjelmilla kuten Web Image Monitor, SmartDeviceMonitor for Admin ja telnet. Huom. Lisätietoja Web Image Monitor -ohjelman käytöstä saat Verkko-oppaasta. Lisätietoja SmartDeviceMonitor for Admin -ohjelman käytöstä saat Verkkooppaasta. Lisätietoja telnet-ohjelman käytöstä saat Verkko-oppaasta. Viite Verkko-opas Liitäntäasetukset Muuta asetuksia käyttämällä Web Image Monitor-, SmartDeviceMonitor for Admin- ja telnet-ohjelmia. [Verkko] [Laitteen IPv4-osoite] [Autom. haku (DHCP)] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Voidaan käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Laitteen IPv4-osoite] [Määritä] [IP-os.] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Voidaan käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Laitteen IPv4-osoite] [Määritä] [Aliv. p.] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Voidaan käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [IPv4-yhdyskäytävän osoite] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Voidaan käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Laitteen IPv6-osoite] [Konfigurointiosoite] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. 38

47 Verkkoasetukset [Verkko] [IPv6 -ylläpitämätön asetus] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [DNS-konfigurointi] [Autom. haku (DHCP)] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. 1 [Verkko] [DNS-konfigurointi] [Määritä] [Palv.1-3] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [DDNS-konfigurointi] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Domain] [Autom. haku (DHCP)] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Domain] [Määritä] [Domain] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [WINS-kokoonpano] [Päällä] [Palv.1-2] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [WINS-kokoonpano] [Päällä] [Aluetunn] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. 39

48 Laitteen kytkentä 1 [Verkko] [Käytössä oleva protokolla] [IPv4] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Kun laitteeseen ollaan yhteydessä IPX/SPX-protokollaa käyttäen, TCP/IP-asetus on käytössä. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Käytössä oleva protokolla] [IPv6] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Voidaan käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Käytössä oleva protokolla] [NetWare] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Kun laitteeseen ollaan yhteydessä TCP/IP-protokollaa käyttäen, NetWare (IPX/SPX)-asetus on käytössä. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Käytössä oleva protokolla] [SMB] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Voidaan käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Käytössä oleva protokolla] [AppleTalk] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Voidaan käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [NCP-jakeluprotokolla] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Voidaan käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Verkko] [NW-kehystyyppi] [Automaattinen valinta] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [NW-kehystyyppi] [Ethernet II] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. 40

49 Verkkoasetukset [Verkko] [NW-kehystyyppi] [Ethernet 802.2] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [NW-kehystyyppi] [Ethernet 802.3] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. 1 [Verkko] [NW-kehystyyppi] [Ethernet SNAP] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [SMB-tietokone] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [SMB-työryhmä] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Ethernet-nopeus] Web Image Monitor: Ei voida käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [LAN-tyyppi] [Ethernet] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [LAN-tyyppi] [IEEE b] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. 41

50 Laitteen kytkentä 1 [Verkko] [Isäntänimi] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Voidaan käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [Verkko] [Laite] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE 1394] [IPv4-osoite] [Autom. haku (DHCP)] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE 1394] [IPv4-osoite] [Määritä] [IP-os.] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE 1394] [IPv4-osoite] [Määritä] [Aliv. p.] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE 1394] [DDNS-konfigurointi] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE 1394] [Isäntänimi] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE 1394] [Domain-nimi] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. 42

51 Verkkoasetukset [IEEE 1394] [WINS-kokoonpano] [Päällä] [Palv.1-2] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE 1394] [WINS-kokoonpano] [Päällä] [Aluetunn] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. 1 [IEEE 1394] [IPv4 over 1394] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE b] [Yhteystapa] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE b] [SSID-asetus] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE b] [Kanava] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE b] [Suojaus] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. [IEEE b] [Yhteysnopeus] Web Image Monitor: Ei voida käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Voidaan käyttää asetuksen määrittelyyn. 43

52 Laitteen kytkentä 1 [Tiedoston siirto] [SMTP-palvelin] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [SMTP-todentaminen] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [POP before SMTP] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [Vastaanottoprotokolla] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [POP3/IMAP4-asetukset] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [Pääkäytt. sähköpostiosoite] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [Sähköpostin yhteysportti.] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [Sähköpostin vast.ottoväli] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. 44

53 Verkkoasetukset [Tiedoston siirto] [Vst otet s-postin max.koko] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [S-postit palvelimelle] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. 1 [Tiedoston siirto] [Oletuskäytt./Salasana(Läh)] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [Faksin sähköposti] Web Image Monitor: Voidaan käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [Skannerin uud.lähetysväli] Web Image Monitor: Ei voida käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. [Tiedoston siirto] [Skannerin uud.lähetys] Web Image Monitor: Ei voida käyttää asetuksen määrittelyyn. SmartDeviceMonitor for Admin: Ei voida käyttää asetuksen määrittelyyn. telnet: Ei voida käyttää asetuksen määrittelyyn. 45

54 Laitteen kytkentä Laitteen kytkeminen puhelinlinjaan ja puhelimeen 1 Tässä luvussa kuvataan laitteen kytkeminen puhelinlinjaan ja linjatyypin valinta. Puhelinlinjaan kytkeminen Kytke laite puhelinlinjaan moduulityyppisellä pikaliittimellä. Tärkeää Varmista ennen aloittamista, että liitin on oikeaa tyyppiä. AMD016S 1. G3-liitäntäyksikön liitin 2. Ulkoisen puhelimen liitin Linjatyypin valitseminen Valitse linjatyyppi, johon laite kytketään. Linjatyyppejä on kaksi erilaista: äänitaajuus ja pulssivalinta. Valitse linjatyyppi Hallintatyökalut-valikossa. Huom. Tämä toiminto ei ole käytettävissä kaikilla alueilla. Viite s.93 Faksitoiminnot 46

55 2. Järjestelmäasetukset Tässä luvussa kuvataan Järjestelmäasetukset-valikosta löytyviä Käyttäjän työkaluja. Lisätietoja siitä, miten voit käyttää [Järjestelmäasetukset] -valikkoa löytyy kohdasta "Käyttäjän työkalujen käyttö (Järjestelmäasetukset)". Viite s.4 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) Yleiset asetukset Tässä osassa kuvataan, miten Järjestelmäasetusten Yleiset asetukset -valikon Käyttäjän työkaluja käytetään. Tallenna/muuta/poista käyttäjäteksti Voit tallentaa usein käyttämiäsi fraasitekstejä kuten esimerkiksi ".com" ja Terveisin". Voit tallentaa enintään 40 eri tekstiä. Tallenna/Muuta Poista A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Yleiset asetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tall/muu/poist käyt.teksti] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] fraasitekstien tallentamiseksi/muuttamiseksi käyttämällä {U}- tai {T} -näppäintä ja paina sitten {OK}-näppäintä. Poista tallennetut fraasitekstit valitsemalla [Poista] käyttämällä {U}- tai {T}- näppäintä ja paina sitten {OK}-näppäintä. E Valitse [*Ei tallennettu] painamalla {U} tai {T} ja paina {OK}-näppäintä. Valitse tekstit, jotka haluat muuttaa/poistaa. F Syötä tallennettava fraasiteksti ja paina sitten {OK}-näppäintä. G Paina {Käyttäjän työkalut/laskuri}. Paneelin äänet Merkkiääni (näppäinääni) kuuluu näppäintä painettaessa. Päällä Pois 47

56 Järjestelmäasetukset Merkkiääni (kopiokone) Voit määrittää, kuuluuko merkkiääni, kun laite siirtyy energiansäästötilasta kopiointivalmiuteen tai kun laitteeseen kytketään virta. Päällä Pois 2 Kopiolaskurin näyttö (kopiokone) Kopiolaskuri voidaan asettaa näyttämään otettujen kopioiden määrä (nouseva laskuri) tai jäljellä olevien otettavien kopioiden määrää (laskeva laskuri). Ylös Alas Toimintojen järjestys Käyttäjä voi valita toimintotilan, joka tulee näkyviin välittömästi käyttökytkimen painamisen tai Järjestelmäasetusten nollauksen jälkeen. Kopiokone Faksi Tulostin Skanneri Tulostusjärjestys Ensisijainen tulostusoikeus annetaan valitulle tilalle. Näyttötila Tulostustoiminto on ensisijainen. Kopiokone Kopiointitoiminto on ensisijainen. Faksi Faksitoiminto on ensisijainen. Tulostin Tulostintoiminnto on ensisijainen. Välitulostus Nykyinen tulostustyö keskeytetään enintään viiden sivun tulostuksen jälkeen. Toimintoajastin Voit asettaa ajan, jonka laite odottaa, ennen kuin se siirtyy toiseen tilaan käytettäessä töiden rinnakkaissyöttöä. Toiminto on hyödyllinen, jos otat paljon kopioita useilla eri asetuksilla. Jos pidennät nollausaikaa, muut toiminnot eivät keskeytä työtä. Aseta aika Oletusasetus on 3 sekuntia. Heti Jos asetukseksi valitaan [Aseta aika], aika (3 30 sekuntia 1 sekunnin porrastuksella) on syötettävä numeronäppäimillä. 48

57 Yleiset asetukset Näytön kontrasti Näytön kirkkautta voidaan säätää. Kirkkauden oletusasetus on "4" (puoliväli/keskiasetus). Näppäintoisto Voit asettaa toistetaanko näppäimien {U}, {T}, {Vaaleampi} ja {Tummempi} toiminnot, kun näppäimiä pidetään painettuna. Älä toista Normaali Toistoaika: Medium Toistoaika: Pitkä 2 Mittayksikkö Voit vaihtaa mittayksikön mm:n ja tuuman välillä. mm tuuma Huom. Jos Paneelin äänet on poistettu käytöstä, merkkiääni ei kuulu Merkkiääniasetuksesta riippumatta. Toimintoajastimen asetus jätetään huomiotta, jos Välitulostus on asetettu tulostusjärjestysasetukseksi. Viite Kopiokoneen käyttöohje 49

58 Järjestelmäasetukset Kasetin paperiasetukset Tässä osassa kuvataan, miten käytetään Järjestelmäasetusten Kasetin paperiasetukset -valikon käyttäjän työkaluja. 2 Tärkeää Mikäli määritetty paperikoko eroaa laitteessa olevan paperin todellisesta koosta, saattaa tapahtua paperitukos, koska laite ei tunnista paperikokoa. Paperikoko: 1-sivun ohisyöttö Valitse 1-sivun ohisyöttötasolla käytettävän paperin koko. 1-sivun ohisyöttötasolla voidaan käyttää seuraavanlaisia papereita: A3L, B4 JISL, A4K, A4L, B5 JISK, B5 JISL, A5K, A5L, B6 JISL, 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 4 " 14"L, 8 1 / 2 " 11"K, 8 1 / 2 " 11"L, 5 1 / 2 " 8 1 / 2 "L, 7 1 / 4 " 10 1 / 2 "K, 7 1 / 4 " 10 1 / 2 "L, 8" 13"L, 8 1 / 2 " 13"L, 8 1 / 4 " 13"L, 8KL, 16KK, 16KL, C5 EnvL, C6 EnvL, DL EnvL, 4 1 / 8 " 9 1 / 2 "L, 3 7 / 8 " 7 1 / 2 L, Oma koko Oman koon paperiasetukset kohdassa Paperikoko: 1-sivun ohisyöttö ovat seuraavat: Pysty: 90,0-305,0 mm (3,55-12,00 tuumaa), vaaka: 148,0-600,0 mm (5,83-23,62 tuumaa) Oletuspaperikoko on A4L. Paperikoko: Kasetti 1 Valitse paperikasetissa 1 käytettävän paperin koko. Jos paperikoon valintakiekosta asetettu paperikoko poikkeaa tässä asetetusta, paperikoon valintakiekon asetus on ensisijainen. Mikäli käytettävän paperin kokoa ei löydy paperikoon valintakiekosta, aseta kiekko kohtaan p. Kasetissa 1 voidaan käyttää seuraavanlaisia papereita: A3L, B4 JISL, A4K, A4L, B5 JISK, B5 JISL, A5K, 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 4 " 14"L, 8 1 / 2 " 11"K, 8 1 / 2 " 11"L, 5 1 / 2 " 8 1 / 2 "K, 7 1 / 4 " 10 1 / 2 "L, 8" 13"L, 8 1 / 2 " 13"L, 8 1 / 4 " 13"L, 8KL, 16KK, 16KL, Oma koko Oman koon paperiasetukset kohdassa Paperikoko: Kasetti 1 ovat seuraavat: Pysty: 182,0-297,0 mm (5,83-17,00 tuumaa), vaaka: 148,0-432,0 mm (7,17-11,69 tuumaa) Oletuspaperikoko on A4K. Kasettiin 1 voidaan lisätä enintään A3L tai 11" 17"L -kokoista paperia. 50

59 Kasetin paperiasetukset Paperikoko: Kasetti 2-3 Valitse kaseteissa 2 ja 3 käytettävän paperin koko. Jos paperikoon valintakiekosta asetettu paperikoko poikkeaa tässä asetetusta, paperikoon valintakiekon asetus on ensisijainen. Mikäli käytettävän paperin kokoa ei löydy paperikoon valintakiekosta, aseta kiekko kohtaan p. Kaseteissa 2 ja 3 voidaan käyttää seuraavanlaisia papereita: A3L, B4 JISL, A4K, A4L, B5 JISK, B5 JISL, A5L, 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 2 " 13"L, 8 1 / 2 " 11"K, 8 1 / 2 " 11"L, 8 1 / 4 " 14"L, 8 1 / 4 " 13"L, 8" 13"L, 5 1 / 2 " 8 1 / 2 "L, 8KL, 16KK, 16KL, Oma koko Oman koon paperiasetukset kohdassa Paperikoko: Kasetti 2,3 ovat seuraavat: Pysty: 182,0-297,0 mm (7,17-11,69 tuumaa), vaaka: 152,3-432,0 mm (5,99-17,00 tuumaa) Oletuspaperikoko on A4L. 2 Ohisyötön paperikoko Valitse ohisyöttötasossa käytettävän paperin koko. Paperikooksi voi valita joko oman koon tai vakiokoon. Ohisyöttötasolle sopivat paperityypit ovat seuraavat: Automaattinen tunnistus, A3L, B4 JISL, A4K, A4L, B5 JISK, B5 JISL, A5K, A5L, 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 2 " 13"L, 8 1 / 2 " 11"K, 8 1 / 2 " 11"L, 8 1 / 4 " 13"L, 8" 13"L, 7 1 / 4 " 10 1 / 2 "K, 7 1 / 4 " 10 1 / 2 "L, 5 1 / 2 " 8 1 / 2 "L, 8KL, 16KK, 16KL, C5 EnvL, C6 EnvLk, DL EnvL, 4 1 / 8 " 9 1 / 2 L, 3 7 / 8 " 7 1 / 2 ", Oma koko Oman koon paperiasetukset tulostimen ohisyöttötasolle ovat seuraavat: Pysty: 90,0-305,0 mm (3,55-12,00 tuumaa), vaaka: 148,0-600,0 mm (5,83-23,62 tuumaa) Oletuspaperikoko on A4L. Määrittele kopiointitilassa oma paperikoko (pituus: 90,0-305,0 mm ja leveys: 148,0-457,2 mm). 51

60 Järjestelmäasetukset 2 Paperityyppi: Ohisyöttötaso Näet näytöstä ohisyöttötasolle asetetun paperin tyypin. Ei näytössä (Tav. paperi) Kierrätyspaperi Erikoispaperi Väripaperi Kirjelomake Tarra Paksu paperi Esipainettu paperi Rei itetty paperi Virallinen paperi Kartonki Kirjekuori Postikortti Mustesuihkukortti Mustesuihkupaperi Paperityyppi: 1-sivun ohisyöttö Näet näytöstä 1-sivun ohisyöttötasolle asetetun paperin tyypin. Ei näytössä (Tav. paperi) Kierrätyspaperi Erikoispaperi Väripaperi Kirjelomake Tarra Paksu paperi Esipainettu paperi Rei itetty paperi Virallinen paperi Kartonki Piirtoheitinkalvot Kirjekuori Postikortti Mustesuihkukortti Mustesuihkupaperi 52

61 Kasetin paperiasetukset Paperityyppi: Kasetit 1-3 Määrittää näytön siten, että näet jokaiseen paperikasettiin asetetun paperin tyypin. Tulostustoiminto käyttää näitä tietoja paperikasetin automaattiseen valintaan. Paperityyppi Ei näytössä (Tav. paperi) Kierrätyspaperi Erikoispaperi Väripaperi Kirjelomake Esipainettu paperi Rei itetty paperi Virallinen paperi Kartonki Mustesuihkupaperi Kaksipuolinen Päällä Pois Aut PV Päällä Pois 2 Ensis. kas.: Kopiokone Voit valita ensisijaisen paperikasetin. Kasetti 1 Kasetti 2 Kasetti 3 Ensis. kas.: Faksi Voit valita ensisijaisen paperikasetin. Kasetti 1 Kasetti 2 Kasetti 3 Ensis. kas.: Tulostin Voit valita ensisijaisen paperikasetin. Kasetti 1 Kasetti 2 Kasetti 3 53

62 Järjestelmäasetukset 2 Huom. [Kasetti 2] ja [Kasetti 3] ovat näkyvillä kun valinnainen paperikasetti on asennettu. Jos samantyyppistä ja -kokoista paperia on asetettu kahteen paperikasettiin, saatat haluta määritellä kasetin 2-puolista kopiointia varten. Jos toinen paperikaseteista on määritetty oletuskasetiksi, valitse se 2-puoleisille kopioille. Paperikasetin vieressä näkyy, jos [Pois] on valittu [Aut PV]-kohdasta. [Aut PV] voidaan valita vain kopiointitoiminnolle, jos on valittu [Ei näytössä (Tav. paperi)] ja [Kierrätyspaperi]. Jos [Ei] on valittu, automaattinen paperinvalinta ei ole käytössä. 54

63 Ajastinasetukset Ajastinasetukset Tässä osassa kuvataan Järjestelmäasetusten Ajastinasetukset-valikon käyttäjän työkalujen käyttöä. Automaattinen virrankatkaisu Jos laite on käyttämättömänä määrätyn ajan, se kytkeytyy automaattisesti lepotilaan virran säästämiseksi. Määritä tässä kohdassa, miten kauan laitteen tulee olla käyttämättömänä ennen kuin se siirtyy lepotilaan. Määritä, miten kauan laitteen tulee olla käyttämättömänä, ennen kuin virta katkaistaan automaattisesti. Oletusasetus on 1 min. Asetuksen voi asettaa numeronäppäimillä välille 1 min min. Laite ei kytkeydy lepotilaan, jos näytöllä on virheviesti. 2 Järjestelmän nollaus Järjestelmän nollaus palauttaa laitteen Toimintojen järjestys-kohdassa valittuun tilaan, kun mikään toiminto ei ole käynnissä tai kun keskeytetty työ poistetaan. Tässä kohdassa asetetaan järjestelmän nollausaika. Päällä Pois Aika voidaan asettaa numeronäppäimillä välille sekuntia. Oletusasetus on 60 sekuntia. Kopiokoneen nollausaika (kopiokone) Toiminnolla asetetaan aika, jonka kuluttua kopiokoneen oletusasetukset palautetaan. Päällä Pois Jos [Pois] on valittu, laite ei siirry automaattisesti käyttäjäkoodinäyttöön. Ajan ( sekuntia) voi asettaa numeronäppäimillä. Oletusasetus on 60 sekuntia. Faksin nollausaika (faksi) Toiminnolla asetetaan aika, jonka kuluttua faksin oletusasetukset palautetaan. Ajan ( sekuntia) voi asettaa numeronäppäimillä. Oletusasetus on 30 sekuntia. Tulostimen nollausaika (tulostin) Toiminnolla asetetaan aika, jonka kuluttua tulostimen oletusasetukset palautetaan. Päällä Pois Ajan ( sekuntia) voi asettaa numeronäppäimillä. Oletusasetus on 60 sekuntia. 55

64 Järjestelmäasetukset 2 Skannerin nollausaika (skanneri) Toiminnolla asetetaan aika, jonka kuluttua skannerin oletusasetukset palautetaan. Päällä Pois Jos [Pois] on valittu, laite ei siirry automaattisesti käyttäjäkoodinäyttöön. Ajan ( sekuntia) voi asettaa numeronäppäimillä. Oletusasetus on 60 sekuntia. Aseta päiväys Toiminnolla asetetaan kopiokoneen sisäisen kellon päivämäärä. Päiväystä asettaessasi voit siirtyä {W}- ja {V}-näppäimillä vuoden, kuukauden ja päivän välillä. Aseta vuosi, kuukausi ja päivä numeronäppäimillä. Jos asetat vahingossa tulevan päivämäärän, tulostus ja tietojen alustus saattaa viivästyä. Jos näin tapahtuu, jätä tulostin päälle ja odota noin kymmenen minuuttia. Aseta aika Toiminnolla asetetaan kopiokoneen sisäisen kellon aika. Syötä aika 24 tunnin kellon mukaan (1 sekunnin välein). Aseta tunnit, minuutit ja sekunnit {W}- ja {V}-näppäimillä. Uloskirjausajastin Tässä määritetään, kirjataanko käyttäjä automaattisesti ulos, jos laite on sisäänkirjautumisen jälkeen käyttämättömänä tietyn ajan. Päällä Pois Kun [Päällä] on valittuna, ajaksi voi asettaa numeronäppäimillä sekuntia yhden sekunnin välein. Oletusasetus on 180 sekuntia. 56

65 Liitäntäasetukset Liitäntäasetukset Tässä osassa kuvataan Järjestelmäasetusten Liitännät-valikon käyttäjän työkalujen käyttöä. Verkko Tässä osassa kuvataan Liitännät-asetusten Verkko-valikon käyttäjän työkalujen käyttöä. 2 Laitteen IPv4-osoite Ennen laitteen käyttöä verkkoympäristössä sille on määriteltävä IPv4-osoite ja aliverkon peite. Valittuasi [Määritä] syötä [IPv4-osoite:] ja [Aliverkon peite:] muodossa "xxx.xxx.xxx.xxx"("x" tarkoittaa numeroa). Jos IEEE liitäntäkortti on asennettu ja käytät IEEE liitäntää, sinun on asetettava domain-osoite joka on eri kuin IEEE 1394:n IPv4-osoite. Jos haluat asettaa osoitteen samalle domainille, aseta eri arvo kohtaan Aliverkon peite. Kun valitset [Määritä], varmista että [IPv4-osoite:] on eri kuin muilla verkon laitteilla. Näkyviin tulee myös fyysinen osoite (MAC-osoite). Jos käytät samanaikaisesti Ethernet- ja IEEE 1394 (IP over 1394) -liitäntöjä, asetukset on tehtävä huolella. Autom. haku (DHCP) Määritä IPv4-osoite: Aliverkon peite: IPv4-yhdyskäytävän osoite Yhdyskäytävä on kahden verkon välinen liitäntä tai solmukohta. Määrittele yhdyskäytävän osoitteeksi reititin tai yhdyskäytävänä käytettävä isäntäkone. IPv4-yhdyskäytävä: Laitteen IPv6-osoite Määrittele laitteen IPv6-verkko-osoite. Paikallinen osoite Laitteelle määritetty paikallinen osoite tulee näkyviin. Manuaalisesti määritelty osoite Laitteen manuaalisesti määritelty osoite tulee näkyviin. Ylläpitämätön: 1-5 Määritelty ylläpitämätön osoite tulee näkyviin. IPv6-yhdyskäytävä Laitteen IPv6-yhdyskäytävän osoite tulee näkyviin. 57

66 Järjestelmäasetukset IPv6-ylläpitämätön asetus Määrittele IPv6-ylläpitämätön asetus. Käytössä Ei käytössä 2 DNS-konfigurointi Tee DNS-palvelimen asetukset. Valittuasi [Määritä] syötä DNS-palvelimen IPv4-osoite muodossa "xxx.xxx.xxx.xxx"("x" tarkoittaa numeroa). Autom. haku (DHCP) Määritä DNS-palvelin 1: DNS-palvelin 2: DNS-palvelin 3: DDNS-konfigurointi Määrittele DDNS-asetukset. Käytössä Ei käytössä Domain-nimi Määrittele domain-nimi. Autom. haku (DHCP) Määritä WINS-konfigurointi Määrittele WINNS-palvelinasetukset. Jos [Päällä] on valittu, syötä WINS-palvelimen IPv4-osoitteeksi "xxx.xxx.xxx.xxx. ("x" tarkoittaa numeroa). Jos DHCP on käytössä, määrittele [Aluetunn]. Syötä [Aluetunn] käyttämällä enintään 31 merkkiä. Päällä Palvelin 1: Palvelin 2: Aluetunnus Pois 58 Käytössä oleva protokolla Valitsee verkossa käytettävän protokollan. IPv4: Käytössä/Ei käytössä IPv6: Käytössä/Ei käytössä NetWare: Käytössä/Ei käytössä SMB: Käytössä/Ei käytössä AppleTalk: Käytössä/Ei käytössä

67 Liitäntäasetukset NCP-jakeluprotokolla Valitse NCP-jakeluprotokolla. IPX Priority TCP/IP Priority IPX Only TCP/IP Only Jos valitset "IPX Only" tai "TCP/IP Only", et voi vaihtaa protokollaa, vaikka et voisi muodostaa sillä yhteyttä. Jos Netware on poistettu käytöstä [Käytössä oleva protokolla]-kohdassa, voit käyttää ainoastaan TCP/IP-protokollaa. 2 NW-kehystyyppi Käyttäessäsi NetWarea sinun on valittava kehystyyppi. Automaattinen valinta Ethernet II Ethernet Ethernet Ethernet SNAP SMB-tietokone Määrittele SMB-tietokone. Anna tietokoneelle nimi, jossa on enintään 15 merkkiä. "*+,/:;<>=?[\]. -merkkejä tai välilyöntejä ei voi syöttää. Älä aseta tietokoneen nimen alkuun RNP tai rnp. Käytä aakkosten isoja kirjaimia. SMB-työryhmä Määrittele SMB-työryhmä. Syötä ryhmälle nimi, jossa on enintään 15 merkkiä. "*+,/:;<>=?[\]. -merkkejä tai välilyöntejä ei voi syöttää. Käytä aakkosten isoja kirjaimia. Ethernet-nopeus Aseta verkkojen käyttönopeus. Valitse nopeus, joka vastaa verkkoympäristöäsi. Yleensä kannattaa valita [Automaattinen valinta]. Automaattinen valinta 100 Mbps Full Duplex 100 Mbps Half Duplex 10 Mbps Full Duplex 10 Mbps Half Duplex 59

68 Järjestelmäasetukset 2 LAN-tyyppi Jos olet asentanut valinnaisen IEEE b -liitäntäyksikön, valitse yhteystapa. Ethernet IEEE b [LAN-tyyppi] on näkyvissä, kun langaton lähiverkkokortti on asennettu. Jos sekä Ethernet että IEEE b (langaton lähiverkko) ovat käytössä, valittu liitäntä on etusijalla. Ping-komento Tarkista verkkoyhteys annetun IPv4-osoitteen avulla ping-komennolla. Jollet saa yhteyttä verkkoon, noudata seuraavia ohjeita ja yritä ping-komentoa uudelleen. Varmista, että IPv4 on otettu käyttöön kohdassa [Käytössä oleva protokolla]. Tarkista, että määritetyn IPv4-osoitteen laite on kytketty verkkoon. On mahdollista, että samaa IPv4-osoitetta käytetään määritetylle laitteelle. Salli SNMPv3-yhteys Aseta SNMPv3:n salaus. Vain salaus Salaus/selkoteksti Jos valitset [Vain salaus], sinun on asetettava laitteen salaussalasana. Salli SSL/TLS-yhteys Aseta SSL/TLS:n salaus. Vain salakirjoitus Salakirjoitusasetus Salakirjoitus/selkoteksti Jos valitset [Vain salaus], sinun on asetettava laitteen SSL-sertifikaatti. Isäntänimi Määrittele isäntänimi. Syötä isäntänimi, jossa on enintään 63 merkkiä. Laite Määrittele laitteen nimi. Syötä laitteelle nimi, jossa on enintään 31 merkkiä. 60

69 Liitäntäasetukset Rinnakkaisliitäntä Tässä osassa kuvataan Liitäntäasetusten Rinnakkaisliitäntä-valikon käyttäjän työkaluja. [Rinnakkaisliitäntä] on näkyvissä kun tähän laitteeseen on asennettu IEEE liitäntäkortti. Rinnakkaisl. ajoitus Asettaa rinnakkaisliitännän ohjaussignaalin ajoituksen. Kuittaus sisäinen Kuittaus ulkoinen STB down 2 Rinnakkaisl. nopeus Asettaa rinnakkaisliitännän nopeuden. Nopea Vakio Signaalin tila Asettaa rinnakkaisliitännän valintasignaalin tason. Max. Matala Input Prime Tässä voidaan määrittää, miten vastaanotetun Input Prime -signaalin kanssa menetellään. Käytössä Ei käytössä Kaksisuuntainen yhteys Tässä voidaan määrittää tulostimen tilan haku rinnakkaisliitäntää käytettäessä. Päällä Pois Kun asetus on [Pois], kaksisuuntainen yhteys ei ole käytössä eikä Windows asenna tulostinohjainta automaattisesti. Signaalin valvonta Määrittele miten tietokoneelta lähetetyn tulostuskomennon tai faksilähetyksen aikana tapahtunut virhe käsitellään. Työn hyväksymisjärjestys Tulostin ensisijainen 61

70 Järjestelmäasetukset IEEE 1394 Tässä osassa kuvataan, miten käytetään Liitäntäasetusten IEEE valikon käyttäjän työkaluja. [IEEE 1394] on näkyvissä, kun laitteeseen on asennettu IEEE liitäntäkortti. 2 IPv4-osoite Ennen laitteen käyttöä verkkoympäristössä sille on määriteltävä IPv4-osoite ja aliverkon peite. Valittuasi [Määritä] syötä [IPv4-osoite:] ja [Aliverkon peite:] muodossa "xxx.xxx.xxx.xxx"("x" tarkoittaa numeroa). Jos IEEE liitäntäkortti on asennettu ja käytät IEEE liitäntää, sinun on asetettava domain-osoite, joka on eri kuin IEEE 1394:n IPv4-osoite. Jos haluat asettaa osoitteen samalle domainille, aseta eri arvo kohtaan Aliverkon peite. Kun valitset [Määritä], varmista että [IPv4-osoite:] on eri kuin muilla verkon laitteilla. Näkyviin tulee myös fyysinen osoite (MAC-osoite). Jos käytät samanaikaisesti Ethernet- ja IEEE 1394 (IP over 1394) -liitäntöjä, asetukset on tehtävä huolella. Autom. haku (DHCP) Määritä IPv4-osoite: Aliverkon peite: DDNS-konfigurointi Määrittele DDNS-asetukset. Käytössä Ei käytössä Isäntänimi Määrittele isäntänimi. Syötä isäntänimi, jossa on enintään 63 merkkiä. Domain-nimi Tee domain-nimen asetukset. Autom. haku (DHCP) Määritä Syötä domain-nimi, jossa on enintään 63 merkkiä. 62

71 Liitäntäasetukset WINS-konfigurointi Määrittele WINNS-palvelinasetukset. Jos [Päällä] on valittu, määrittele [Palv.1-2] IPv4 osoitteksi "xxx.xxx.xxx.xxx" ("xxx" tarkoittaa numeroa). Jos DHCP on käytössä, määrittele [Aluetunn]. Syötä [Aluetunn], jossa voi olla enintään enintään 31 merkkiä. Päällä Palvelin 1: Palvelin 2: Aluetunnus Pois 2 IPv4 over 1394 Kun laite on yhdistetty verkkoon IP over 1394-toiminnolla tai IEEE 1394-liitännällä tai tulostetaan tietokoneelta IP over ohjaimella, [IP over 1394]- valinnan on oltava [Käytössä]. Käytössä Ei käytössä Tulostus IP over toiminnolla on mahdollista Windows Me/XP- ja Windows Server 2003-käyttöjärjestelmissä. SCSI-tulostus (SBP-2) Kun tulostat käyttämällä Windows 2000/XP:tä tai Windows Server 2003:a SCSI-tulostukseen, sinun on määritettävä [SCSI-tulostus (SBP-2)]. Käytössä Ei käytössä Kaksisuuntainen SCSI-tulostus Määrittää tulostimen tilan haun käytettäessä IEEE liitäntää. Päällä Pois Jos tämä asetus on [Pois], kaksisuuntainen yhteys ei toimi. 63

72 Järjestelmäasetukset IEEE b 2 Tässä osassa kuvataan asetuksia, jotka löytyvät [Liitännät]-valikon kohdasta [IEEE b]. [IEEE b] on näkyvissä, jos laitteeseen on asennettu langattoman lähiverkon liitäntäkortti. Varmista, että teet kaikki asetukset yhtä aikaa. Yhteystapa Tässä määritetään langattoman lähiverkon yhteystapa Ad hoc Ad hoc Infrastruktuuri SSID-asetus Tästä määritetään infrastruktuuri- tai ad hoc -tilan tukiaseman tunnus. Käytettävät merkit ovat ASCII 0x20-0x7e (32 tavua). Jos tyhjä on määritelty b ad hoc -tilassa tai ad hoc -tilassa, näkyviin tulee "ASSID". Kanava Oletusasetus on 11. Seuraavat kanavat ovat käytettävissä: Metrijärjestelmä: 1-14 Tuumajärjestelmä: 1-11 Suojaus Tässä määritetään IEEE b:n (langaton lähiverkko) salaus. Jos asetus on [WEP], syötä aina WEP-avain. Jos asetus on [WPA], syötä salausja todennusmenetelmät. Määrittele WPA, kun [Yhteystapa]-asetus on [Perusrakenne]. Ei WEP WPA Salaustapa Valitse joko TKIP tai COMP(AES). Todennustapa Valitse joko WPA-PSK tai WPA(802.1X). Jos valitset WPA-PSK, anna ennalta jaettu avain (PSK), jossa voi olla 8-63 ASCII-merkkiä. Langaton LAN -signaali Infrastruktuuritilaa käytettäessä voit tarkistaa kytketyn tukiaseman radioaaltojen voimakkuuden käyttöpaneelin avulla. Radioaaltotila tulee näkyviin, kun painat [Langaton LAN -signaali]. 64

73 Liitäntäasetukset Yhteysnopeus Tässä määritetään IEEE b:n (langaton lähiverkko) nopeus. Autom. 11 Mbps kiinteä 5,5 Mbps kiinteä 2 Mbps kiinteä 1 Mbps kiinteä Palauta oletukset Voit palauttaa IEEE b (langaton lähiverkko) asetukset oletusasetuksiksi. Ei Kyllä 2 Liitäntäasetusten tulostus Voit tarkistaa verkkoympäristöön liittyvät asetukset. Konfigurointisivu esittää nykyiset verkkoasetukset ja verkkotiedot. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Liitännät] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tulosta liit.aset.luettelo] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Paina {Aloita}-näppäintä. Konfigurointisivu tulostetaan. E Paina {Käyttäjän työkalut/laskuri}. 65

74 Järjestelmäasetukset Tiedoston siirto Tässä osassa kuvataan Järjestelmäasetusten Tiedoston siirto -valikon käyttäjän työkalujen käyttöä. 2 Jakeluvalinnat Ottaa käyttöön tai poistaa käytöstä tallennettujen tai skannattujen asiakirjojen lähetyksen ScanRouter-toimituspalvelimen kautta. Päällä Ensisijainen toimituspalvelimen IPv4-osoite Toissijainen toimituspalvelimen IPv4-osoite Pois Tässä voi määritellä, käytetäänkö ScanRouter-jakeluohjelmaa. Jos valitset käytön, sinun on tallennettava I/O-laitteet ensin ScanRouter-jakeluohjelmaan. Faksin v-o tiedoston lähetys Määrittele miten faksitiedostoja vastaanotetaan eri linjoja käyttäen. Tulosta siirrettäessä Määrittele, tulostetaanko vastaanotetut faksit, jotka on lähetetty ScanRouter-jakeluohjelmaan, samanaikaisesti. Tulosta Älä tulosta Siirrettävä tiedosto Määritä, lähetetäänkö kaikki vastaanotetut faksit vai ainoastaan lähetyskoodeilla varustetut faksit (ID- tai SUB/SEP-koodit) ScanRouter-jakeluohjelmaan. Tiedoston siirtokoodi Kaikki tiedostot Lähettämättä jäänyt tiedosto Jos vastaanotettua faksia ei voida lähettää ScanRouter-jakeluohjelmaan, se tallennetaan muistiin. Tulosta tallennettu tieto painalla [Tulosta tiedosto], poista painamalla [Poista tiedosto]. Laite lähettää tiedot automaattisesti ScanRouter-jakeluohjelmaan, jos se vain on mahdollista. Jos poistat tiedot, et voi enää jakaa tai tulostaa niitä. Tulosta tiedosto Poista tiedosto 66

75 Tiedoston siirto SMTP-palvelin Määrittele SMTP-palvelinasetukset. Jos DNS on käytössä, syötä isäntänimi. Jos DNS ei ole käytössä, syötä SMTP-palvelimen IPv4-osoite. Palvelimen nimi Portin nro: 25 Syötä [Palvelimen nimi] enintään 127 merkillä. Välilyöntejä ei voi syöttää. Näppäile [Portin nro] ( ) numeronäppäimillä ja paina sitten [OK] -näppäintä. 2 SMTP-todennus Määrittele SMTP-todennus (PLAIN, LOGIN, CRAMMD5, DIGEST-MD5). Kun lähetät sähköpostia SMTP-palvelimen kautta, voit lisätä SMTP-palvelimen tietoturvaa käyttämällä todennusta, jossa käyttäjänimi ja salasana on syötettävä. Jos SMTP-palvelin vaatii todennusta, valitse [SMTP-todentaminen]-asetukseksi [Päällä], ja määrittele sitten [Käyttäjänimi], [Salasana] ja [Salaus]. Anna käyttäjänimi ja salasana, jotka tulee syöttää, ennen kuin voidaan ottaa käyttöön [Pääkäytt. sähköpostiosoite] Internet-faksia käytettäessä. Päällä Käyttäjänimi Syötä [Käyttäjänimi] enintään 191 merkillä. Välilyöntejä ei voi syöttää. SMTP-palvelimen tyypin mukaan "realm" on määriteltävä. käyttäjänimen jälkeen, vertaa käyttäjänimi@realm". Sähköpostiosoite Salasana Syötä [Salasana] enintään 63 merkillä. Välilyöntejä ei voi syöttää. Salaus: Autom/Päällä/Pois [Salaus]-[Autom.]: Käytä, jos todennusmenetelmä on PLAIN, LOGIN, CRAM-MD5 tai DIGEST-MD5. [Salaus]-[Päällä]: Käytä, jos todennusmenetelmä on CRAM-MD5 tai DI- GEST-MD5. [Salaus]-[Pois]: Käytä, jos todennusmenetelmä on PLAIN tai LOGIN. Pois 67

76 Järjestelmäasetukset 2 POP before SMTP Määritä POP-todennus (POP before SMTP). Kun lähetät sähköpostia SMTP-palvelimen kautta, voit nostaa SMTP-palvelimen tietoturvaa käyttämällä POP-palvelimen todennusta. Ota käyttöön POP-palvelimen todennus ennen sähköpostin lähettämistä SMTP-palvelimen kautta asettamalla [POP before SMTP] asetukselle [Päällä]. Sähköposti lähetetään SMTP-palvelimelle, kun [Odotusaika]-kohdassa määritelty aika on kulunut. Jos valitset [Päällä], syötä [Palvelimen nimi] kohdassa [Vastaanottoprotokolla]. Tarkista kohdan [POP3] portin numero kohdassa [Sähköpostin yhteysportti.]. Päällä Odotusaika: 300 ms. Määrittele [Odotusaika] nollasta millisekuntiin, yhden millisekunnin porrastuksella. Käyttäjänimi Syötä käyttäjänimi enintään 63 merkillä. Välilyöntejä ei voi syöttää. Sähköpostiosoite Salasana Syötä salasana enintään 63 merkillä. Välilyöntejä ei voi syöttää. Pois Vastaanottoprotokolla Määritä Internet-faksin vastaanoton vastaanottoprotokolla. POP3 IMAP4 SMTP POP3/IMAP4-asetukset Määrittele POP3/IMAP4-palvelimen nimi Internet-faksin vastaanottoon. Määriteltävää POP3/IMAP4-palvelinnimeä käytetään [POP before SMTP] -asetukselle. Palvelimen nimi Jos DNS on käytössä, syötä isäntänimi. Jos DNS ei ole käytössä, syötä POP3/IMAP4 tai palvelimen IPv4-osoite. Syötä POP3/IMAP4 [Palvelimen nimi] käyttämällä 127 aakkosnumeerista merkkiä. Välilyöntejä ei voi syöttää. Salaus Autom. Salasanan salaus asetetaan automaattisesti POP-palvelimen asetusten mukaan. Päällä Salaa salasana. Pois Älä salaa salasanaa. 68

77 Tiedoston siirto Pääkäyttäjän sähköpostiosoite Jos lähettäjää ei ole määritelty sähköpostissa lähetetyille skannatuille asiakirjoille, tämä näkyy lähettäjän sähköpostiosoitteena. Kun lähetetään sähköpostia Internet-faksitoiminnolla, pääkäyttäjän sähköpostiosoite näkyy lähettäjän sähköpostiosoitteena seuraavissa tilanteissa: Lähettäjää ei ole määritelty eikä laitteen sähköpostiosoitetta ole tallennettu. Määritettyä lähettäjää ei ole määritelty laitteen osoitekirjassa eikä laitteen sähköpostiosoitetta ole tallennettu. Suoritettaessa SMTP-todennusta Internet-faksitoiminnolla lähetetyille tiedostoille pääkäyttäjän osoite näkyy Lähettäjä-ruudussa. Jos olet määritellyt käyttäjänimen ja sähköpostiosoitteen kohdassa [SMTP-todentaminen], varmista, että olet määritellyt pääkäyttäjän sähköpostiosoitteen. Merkkejä voi olla korkeintaan 128. Jos [Autom. määritä lähettäjä]-asetuksena on [Pois], sähköpostilla lähetetyille skannatuille asiakirjoille on määritettävä lähettäjä. 2 Sähköpostin yhteysportti Määritä Internet-faksin vastaanottamisen porttinumerot. Määriteltyä POP3- porttinumeroa käytetään asetukseen [POP before SMTP]. POP3: 110 IMAP4: 143 SMTP: 25 Syötä porttinumero ( ) numeronäppäimillä ja paina sitten {OK}-näppäintä. Sähköpostin vastaanottoväli Määrittele Internet-faksin vastaanottamisen aikaväli POP3- tai IMAP4-palvelimen kautta. Päällä: 15 min Pois Jos [Päällä] on valittu, aikaväliksi voidaan määrittää yhden minuutin porrastuksella. Vastaanotetun sähköpostin maksimikoko Määrittele vastaanotettavien Internet-faksien enimmäiskoko. 2 Mt Syötä enimmäiskoko (1-50 Mt) yhden megatavun porrastuksella. Sähköpostit palvelimelle Määritä tallennetaanko vastaanotettu Internet-faksin sähköposti POP3- tai IMAP4-palvelimelle. Pois Kaikki Vain virheet 69

78 Järjestelmäasetukset 2 Oletuskäytt./Salasana(Läh) Lähetä skannattu asiakirja suoraan Windowsin jaetulle kansiolle, FTP-palvelimelle tai NetWare-palvelimelle määrittelemällä käyttäjänimi ja salasana. Tässä asetuksessa määritetty käyttäjänimi ja salasana koskevat kaikkia käyttäjiä. SMB-käyttäjänimi SMB-salasana FTP-käyttäjänimi FTP-salasana NCP-käyttäjänimi NCP-salasana Merkkejä voi olla korkeintaan 64. Autom. määritä lähettäjä Valitse, määritelläänkö sähköpostin lähettäjän nimi. Päällä Jos valitset [Päällä], määritelty sähköpostiosoite näkyy ruudussa "Lähettäjä:". Jos et määrittele sähköpostiosoitetta, ruudussa näkyy sen asemasta pääkäyttäjän sähköpostiosoite. Jos lähettäjää ei määritetä, kun tiedosto lähetetään sähköpostitse faksitoiminnolla tai jos määriteltyä sähköpostiosoitetta ei ole tallennetu laitteen osoitekirjaan, laitteen sähköpostiosoite näkyy "Lähettäjä:"-kentässä. Jos laitteella ei ole sähköpostiosoitetta, pääkäyttäjän sähköpostiosoite näkyy ruudussa "Lähettäjä:". Pois Jos valitset [Pois], määritelty sähköpostiosoite näkyy ruudussa "Lähettäjä:" etkä voi lähettää sähköpostia ilman osoitteen määrittämistä. Käytettäessä faksitoimintoa et voi lähettää sähköpostia, jos määritelty sähköpostiosoite ei ole tallennettu laitteen osoitekirjaan. Faksin sähköposti Määrittele sähköpostiosoite, käyttäjänimi ja salasana Internet-faksien vastaanottamiseen. Ota vastaan Sähköpostiosoite Syötä sähköpostiosoite enintään 128 merkillä. Käyttäjänimi Syötä käyttäjänimi enintään 191 merkillä. Salasana Syötä salasana käyttämällä enintään 128 merkkiä. Ei vastaan 70

79 Tiedoston siirto Skannerin uud.lähetysväli Määrittelee ajan, jonka jälkeen laite lähettää skannatun tiedoston uudestaan, jollei sitä voitu lähettää toimituspalvelimelle tai sähköpostipalvelimelle. Oletusasetus on 300 sekuntia. Aika voidaan asettaa numeronäppäimillä ( sekuntia) yhden sekunnin porrastuksella. Tämä asetus on skanneritoiminnolle. Skannerin uud.lähetys Tässä määritetään, miten monta skannattua tiedostoa voidaan lähettää toimituspalvelimelle tai sähköpostipalvelimelle. Päällä: 3 kertaa Pois Jos [Päällä] on valittu, kertojen määräksi voidaan määrittää Tämä asetus on skanneritoiminnolle. 2 71

80 Järjestelmäasetukset Hallintatyökalut 2 Tässä osassa kuvataan Järjestelmäasetusten Hallintatyökalut-valikon käyttäjän työkalujen käyttöä. Hallintatyökalut on tarkoitettu hallinnan eri osa-alueista vastaavien käyttäjien käyttöön. Jos haluat muuttaa näitä asetuksia, ota yhteys hallinnasta vastaavaan käyttäjään. On suositeltavaa määrittää hallinnan todennus ennen Hallintatyökalujen asetusten muuttamista. Osoitteiston hallinta Osoitelistaan tallennettuja tietoja voidaan lisätä, muuttaa tai poistaa. Lisätietoja on kohdassa Osoitekirja. Tallenna/Muuta Voit tallentaa ja muuttaa nimiä sekä käyttäjäkoodeja. Nimi Hakemisto Kohdenumero Todennus Voit tallentaa käyttäjäkoodin ja määrittää kullekin käyttäjäkoodille sallitut toiminnot. Voit tallentaa myös käyttäjänimiä ja salasanoja sähköpostin lähettämiseksi, tiedostojen lähettämiseksi kansioihin tai LDAPpalvelimen käyttämiseksi. Suojaus Voit tallentaa suojauskoodin. Faksiasetukset Voit tallentaa faksinumeron, ulkomaanlähetystilan, leiman lisäyksen, IP-faksivastaanottajan ja protokollan. Sähköpostiasetukset Voit tallentaa sähköpostiosoitteen. Kansio Voit tallentaa protokollan, polun, portin numeron ja palvelimen nimen. Tallenna ryhmä Voit lisätä osoitekirjaan tallennettuja nimiä ryhmään. Poista Voit poistaa nimen osoitekirjasta. Enintään 150 nimeä voi tallentaa. Voit tallentaa enintään 100 käyttäjäkoodia. Voit myös tallentaa ja muokata Osoitteiston tietoja Web Image Monitor- tai SmartDeviceMonitor for Admin-ohjelmien avulla. Käytä SmartDeviceMonitor for Admin-ohjelmaa, joka toimitetaan tulostimen skanneriyksikön mukana. 72

81 Hallintatyökalut Tall./muuta/poista ryhmä Osoitelistaan tallennettuja nimiä voi lisätä ryhmään. Kuhunkin ryhmään tallennettuja nimiä on sen jälkeen helppo hallita. Tallenna/Muuta Voit tallentaa ja muuttaa ryhmiä. Seuraavia kohtia voidaan tallentaa tai muuttaa: Ryhmän nimi Hakemisto Kohdenumero Tallenna käyttäjä/ryhmä Suojaus Voit tallentaa suojauskoodin. Tallenna ryhmä Voit lisätä osoitekirjaan tallennettuja nimiä ryhmään. Poista Voit poistaa ryhmän osoitekirjasta. Voit tallentaa enintään 100 ryhmää. Voit myös tallentaa ja muokata Osoitekirjan tietoja Web Image Monitortai SmartDeviceMonitor for Admin-ohjelmien avulla. Käytä SmartDeviceMonitor for Admin-ohjelmaa, joka toimitetaan tulostimen skanneriyksikön mukana. 2 Osoitekirja: Tulosta lista Voit tulostaa osoitekirjaan tallennettujen kohteiden luettelon. Kohdeluettelo Tulostaa osoitekirjan nimiluettelon. Ryhmäkohdeluettelo Tulostaa osoitekirjan ryhmäluettelon. Pikavalintaluettelo Tulostaa luettelon pikavalinnoista. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Osoitekirja:Tulosta lista] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse tulostettava luettelo käyttämällä näppäimiä {U} tai {T} ja paina sitten {OK}-näppäintä. D Paina {Aloita}-näppäintä. Luettelo tulostetaan. 73

82 Järjestelmäasetukset 2 Näytä/tulosta laskuri Toiminnolla voit tarkastella ja tulostaa laskureita. Näytä/tulosta laskuri Näyttää kullakin toiminnolla suoritettujen töiden määrän (kokonaismäärä, kopiokone, tulostin, faksi, lähetettyjä yhteensä, lähetetyt faksit, lähetetyt skannaukset, kaksipuoliset, A3/DLT). Laskuriluettelo Voit tulostaa kullakin toiminnolla tulostettujen sivujen määrän. Näytä/tulosta laskuri Toiminnolla voit tarkastella sekä tulostaa käyttäjäkoodein suojattuja laskureita ja nollata ne. Tulosteiden määrä voi poiketa [Näytä/tulosta laskuri] -ikkunassa näkyvästä määrästä. Näyttö Paina [U] tai [T] niin saat näkyviin kaikki laskurit. Kopiokoneen laskuri Tulostimen laskuri Faksin laskuri Skannerin laskuri Tulostus Kaikki käyttäjät Tulostaa kaikkien käyttäjien laskuriarvot. Per käyttäjä Tulostaa kunkin käyttäjän laskuriarvot. Tyhjennä Kaikki käyttäjät Nollaa kaikkien käyttäjien laskuriarvot. Per käyttäjä Nollaa kunkin käyttäjän laskuriarvot. 74

83 Hallintatyökalut Käyttäjätodennus Pois Käyttäjäkooditodennus Käyttäjäkoodin todennuksella voit rajoittaa käytettävien toimintojen määrää ja ohjata käyttöä. Käytettäessä käyttäjäkoodin todennusta on tallennettava käyttäjäkoodi. Käyttämällä tulostimen tietokoneen ohjaustoimintoa saat tulostinohjaimen koodeja vastaavan tulostuslokin. Jos käyttäjäkoodin todennus on määritetty, automaattista värivalintaa ei voi käyttää. Lisätietoja perus-, Windows-, LDAP- ja integrointipalvelin-todennuksesta saat hallinnasta vastaavalta käyttäjältä. Kopiokone: Neliväri/M&V Tulostin: Neliväri/M&V/Tulostin Muut: Faksi/Skanneri Perustodennus Windows-todennus LDAP-todennus Integraatiopalvelin-todennus 2 Todennuksen hallinta Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. Tallenna/muuta hallinta Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. Avainlaskurien hallinta Määritä toiminnot, joita haluat hallita avainlaskurin avulla. Kopio: Neliväri/mustavalkoinen Tulostin: Neliväri/mustavalkoinen Faksi Skanneri Laskutuslaitteen hallinta Rajoita laitteen käyttöä avainkortin avulla. Kopio: Neliväri/M&V Tulostin: Neliväri/M&V Faksi Skanneri 75

84 Järjestelmäasetukset Laajennettu turva Määritä, onko suojaustoiminto käytössä vai ei. Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. 2 Ohj./muuta/poista LDAP Tallentamalla LDAP-palvelimen voit etsiä LDAP-palvelimen osoitekirjasta vastaanottajan sähköpostiosoitteen, kun lähetät tiedostoja sähköpostitse skanneri- tai faksitoimintoa käyttämällä. Nimi Palvelimen nimi Etsintäperuste Portin nro: SSL Todennus Käyttäjänimi Salasana Hakukriteeri Hakuvalinnat Kun suoritat LDAP-haun, muista määritellä palvelimen nimi, etsintäperuste, portin numero, hakukriteeri, todennus, käyttäjänimi ja salasana. Voit asettaa Todennus-asetukseksi Korkea turvataso, Käytössä tai Pois. Määritettävät asetukset riippuvat palvelinympäristöstä, joten tarkista palvelinympäristö ja tee määritykset sen mukaan. LDAP-palvelimen käyttämiseksi valitse [Päällä] Hallintatyökalujen kohdassa "LDAP-palvelin". LDAP-palvelimen versioita 2 ja 3 tuetaan. Jos käytät LDAP-palvelimen versiota 2, Todennus-asetus ei voi olla [Korkea turvataso]. Lisätietoja LDAP-palvelimen tallentamisesta, muuttamisesta ja poistamisesta saat kohdasta "Tallenna/muuta/poista LDAP-palvelin". LDAP-haku Määrittele käytetäänkö LDAP-palvelinta hakuihin. Päällä Pois Jos valitset [Pois], [Etsi LDAP] ei tule näkyviin hakunäytössä. AOF (aina päällä) Määritä, käytetäänkö automaattista virrankatkaisua. Päällä Pois 76

85 Hallintatyökalut Valmisohjelmistoversio Tästä voi tarkistaa laitteeseen asennetun ohjelmistoversion. Verkon turvataso Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. Automaattinen muistintyhjennys Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. Tyhjennä muisti Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. 2 Poista lokit Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. Siirtolokiasetus Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. Kopiointisuojaus Kysy tarvittaessa lisätietoja hallinnasta vastaavalta käyttäjältä. Viite s.78 Tallenna/muuta/poista LDAP-palvelin s.295 Laskuri s.177 Käyttäjäkohtaisen laskurin tulostus s.157 Osoitekirja 77

86 Järjestelmäasetukset Tallenna/muuta/poista LDAP-palvelin Tässä osassa kuvataan, miten LDAP-palvelimen asetukset määritetään. LDAP-palvelimen tallentaminen/muuttaminen 2 A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Ohj./muuta/poista LDAP] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse tallennettava LDAP-palvelin tai muuta näppäimillä {U} tai {T} ja paina sitten {OK}-näppäintä. Valitse palvelinta tallennettaessa [*Ei tallennettu]. 78 F Aseta kukin kohta halutulla tavalla.

87 Hallintatyökalut G Paina {OK} kunkin kohdan asettamisen jälkeen. Lisätietoja asetusten määrittelemisestä saat osasta "LDAP-palvelimen tallentaminen". H Paina [Poistu]. I Paina {Käyttäjän työkalut/laskuri}. Viite s.80 LDAP-palvelimen tallentaminen 2 Tallennetun LDAP-palvelimen poistaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Ohj./muuta/poista LDAP] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Poista] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse poistettava LDAP-palvelin näppäimillä {U} tai {T}, ja paina sitten {OK}-näppäintä. F Paina [Kyllä]. 79

88 Järjestelmäasetukset LDAP-palvelimen tallentaminen Tässä osassa kuvataan, miten LDAP-palvelimen asetukset määritetään. Tunnistenimen tallentaminen 2 A Valitse [Nimi] painamalla {U} tai {T} ja paina {OK}-näppäintä. Tallenna LDAP-palvelimelle nimi, joka näkyy LDAP-hakutoiminnon palvelimenvalintanäytöllä. B Syötä nimi ja paina sitten {OK}-näppäintä. Palvelimen nimen syöttäminen A Valitse [Palvelimen nimi] painamalla {U} tai {T} ja paina {OK}-näppäintä. Tallenna LDAP-palvelimen isäntänimi tai IPv4-osoite. B Syötä palvelimen nimi ja paina sitten {OK}-näppäintä. 80

89 Hallintatyökalut Etsintäperusteen syöttäminen A Valitse [Etsintäperuste] painamalla {U} tai {T} ja paina {OK}-näppäintä. Valitse kansio haun aloittamiseksi. Valittuun kansioon tallennetut sähköpostiosoitteet ovat hakukohteita. 2 B Syötä etsintäperuste ja paina sitten {OK}-näppäintä. Jos hakukohde on esimerkiksi ABC-yrityksen myyntiosasto, syötä "dc=myyntiosasto, o=abc". (Tässä esimerkissä kuvaus on aktiiviselle hakemistolle. "dc" on yrityksen osasto ja "o" on yritys.) Palvelinympäristöstä riippuen etsintäperuste täytyy ehkä tallentaa. Jos tallennus on suoritettava ennen hakua, määrittelemättömät haut aiheuttavat virheen. Tarkista palvelinympäristö ja syötä tarvittavat määrittelyt. Portin numeron syöttäminen A Valitse [Portin nro] painamalla {U} tai {T} ja paina {OK}-näppäintä. Määrittele LDAP-palvelimen kanssa käytettävän portin numero. Määrittele ympäristöön soveltuva portti. B Syötä portin numero numeronäppäimillä ja paina sitten {OK}-näppäintä. Kun SSL-asetus on [Päällä], portin numeroksi tulee automaattisesti

90 Järjestelmäasetukset SSL-yhteyden aloittaminen A Valitse [SSL] painamalla {U} tai {T} ja paina {OK}-näppäintä. 2 B Valitse [Päällä] painamalla {U} tai {T} ja paina {OK}-näppäintä. Käytä SSL-yhteyttä LDAP-palvelimen kanssa. SSL voidaan ottaa käyttöön vain, jos LDAP-palvelin tukee SSL-yhteyttä. Kun SSL-asetus on [Päällä], portin numeroksi tulee automaattisesti 689. SSL-asetus tulee asettaa käyttöön tässä laitteessa. Kysy tarvittaessa lisätietoja verkkohallinnasta vastaavalta käyttäjältä. Todennuksen asettaminen A Valitse [Todentaminen] painamalla {U} tai {T} ja paina {OK}-näppäintä. Kun suoritetaan hakua LDAP-palvelimelta, voidaan suorittaa hallinnan todennus. B Valitse [Päällä] tai [Korkea turvataso] painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. Todennusasetusten tulee noudattaa palvelimesi todennusasetuksia. Tarkista palvelinasetukset ennen laitteen asetusten tekemistä. [Korkea turvataso] voidaan määritellä ainoastaan version 3.0 LDAP-palvelimille. Kun [Korkea turvataso] on valittu, hallinnan salasana salataan ennen sen lähettämistä verkkoon. Kun [Päällä] on valittu, salasana lähetetään ilman salausta. 82

91 Hallintatyökalut Käyttäjänimen ja salasanan syöttäminen A Syötä salasana ja paina sitten {OK}-näppäintä. Kun todennusasetukseksi on valittu [Päällä] tai [Korkea turvataso], käytä hallinnan käyttäjänimeä ja salasanaa. Älä kirjaudu sisään hallinnan käyttäjänimellä tai salasanalla käyttäessäsi yksittäisten käyttäjien todennusta tai suorittaessasi yksittäisiä hakuja. Käyttäjänimen asetustoimenpiteet vaihtelevat palvelinympäristön mukaan. Tarkista palvelinympäristön vaatimukset ennen asetuksen tekemistä. Esimerkki: Domain-nimi \Käyttäjänimi, Käyttäjänimi@Domainnimi CN=nimi, OU=osaston nimi, DC= palvelinnimi 2 B Syötä salasana ja paina sitten {OK}-näppäintä. LDAP-palvelimen käyttämiseksi hallinnan todennukseen tarvitaan käyttäjänimi ja salasana. Voit määritellä käyttäjänimen ja salasanan myös tämän laitteen Osoitekirjassa, jotta yksittäisen käyttäjän todennuksella voidaan käyttää LDAP-palvelinta. Valitse Hallintatyökalut-valikossa käytettävä käyttäjänimi ja salasana. 83

92 Järjestelmäasetukset Yhteyden testaaminen A Paina [Yht.test]. Siirry LDAP-palvelimelle ja tarkista onko oikea yhteys muodostettu. Tarkista, että todennus toimii todennusasetusten mukaisesti. 2 B Paina [Poistu]. Hakuehtojen asettaminen A Valitse [Hakuehdot] painamalla {U} tai {T} ja paina {OK}-näppäintä. Jos yhteyden testaus epäonnistuu, tarkista asetukset ja yritä uudelleen. Tämä toiminto ei tarkista hakuehtoja eikä etsintäperusteita. B Valitse tarvittavat hakukohteet, kuten esimerkiksi [Nimi], [Sähköpostiosoite ], [Faksinumero], [Yritys] ja [Osasto] käyttämällä näppäimiä {U} tai {T} ja paina sitten {OK}-näppäintä. Voit tallentaa määritteeksi haussa usein käytetyn sanan. Annettua määritettä käytetään, kun suoritetaan hakua LDAP-palvelimen osoitekirjassa. 84

93 Hallintatyökalut C Syötä määrite ja paina sitten {OK}-näppäintä. Määritteen arvo vaihtelee palvelinympäristön mukaan. Tarkista, että määritteen arvo soveltuu palvelinympäristöön, ennen kuin asetat sen. Voit jättää kohtia tyhjäksi. Et voi kuitenkaan jättää määritteitä tyhjäksi, kun haet sähköpostiosoitteita LDAP-palvelimen osoitekirjasta. 2 Hakuvalintojen asettaminen A Valitse [Hakuvalinnat] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Syötä määrite ja paina sitten {OK}-näppäintä. Jotta voit tehdä haun LDAP-palvelimella käyttämällä muita kuin valmiita avainsanoja (esim. nimi, sähköpostiosoite, faksinumero, yrityksen nimi ja osaston nimi), syötä LDAP-palvelimelle tallennetun avainsanan määrite ja näytöllä näkyvä nimi. Jos haluat esimerkiksi hakea sähköpostiosoitteita työntekijän numeron perusteella, syötä "työntekijän numero" määritekenttään ja "Työntekijän numero" Näppäinnäyttö-kenttään. Määritteen arvo saattaa vaihdella palvelinympäristön mukaan. Tarkista, että määritteen arvo soveltuu palvelinympäristöön, ennen kuin asetat sen. C Syötä näppäinnäytön teksti ja paina sitten {OK}-näppäintä. Tallennettua näppäinnäytön tekstiä käytetään avainsanana LDAP-haussa. 85

94 Järjestelmäasetukset 2 86

95 3. Kopiointitoiminnot Tässä luvussa kuvataan Kopiokone-valikon käyttäjän työkaluja. Lisätietoja siitä, miten voit käyttää [Kopiokone] -valikkoa, katso kohta "Käyttäjän työkalujen käyttö (Järjestelmäasetukset)". Viite s.4 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) Kopiointitoiminnot Tässä osassa kuvataan, miten käytetään Kopiokone-valikon käyttäjän työkaluja. Aut PV/Autom. suur/pien. järj. Voit valita [Autom. pap. val. järj.] (automaattisen paperinvalinnan järjestyksen) tai [Autom. suur/pien. järj.] (automaattisen pienennyksen/suurennuksen järjestyksen). Jos perut tämän asetuksen, valitse [Pois]. Autom. pap. val. järj. Autom. suur/pien. järj. Pois Automaattinen kasetinvaihto Jos laitteen kahdessa tai useammassa paperikasetissa on samankokoista paperia, laite vaihtaa automaattisesti paperikasettia ja kääntää asiakirjaa, jos ensimmäisestä paperikasetista loppuu paperi (jos [Päällä] on valittu). Toiminnon nimi on "Automaattinen kasetinvaihto". Tämä asetus määrittää, onko Automaattinen kasetinvaihto käytössä vai ei. Päällä Pois Kun paperikasetista loppuu paperi, kopiointi keskeytyy ja näyttöön tulee seuraava viesti: Lisää paperia. Alkuperäisen asetukset Voit säätää kopiolaatua alkuperäisen tyypin mukaan. Voit valita nämä toiminnot valittuasi Teksti tai Kuva. Neliväri 1 (Teksti) Neliväri 2 (Kuva) Mustavalkoinen 1 (Teksti) Mustavalkoinen 2 (Kuva) 87

96 Kopiointitoiminnot Kaksipuoleisuusasetus Voit valita, mikä kaksipuoleisen kopioinnin asetus on käytössä, kun laitteeseen kytketään virta tai laite tai asetukset nollataan. 1 -puol->1-puol 1-puol 2-puol 2-puol 2-puol 3 Suunta Voit asettaa alkuperäisten asiakirjojen suunnan kun käytät Yhd./Sarja-toimintoa tai kopioit kaksipuoleisia alkuperäisiä 1-puoleisiksi. Älä määritä Määritä aina Enimmäismäärä Kopioiden lukumäärän voi asettaa numeronäppäimillä (1 99). Oletusasetus on 99 sivua. Alkup. laskurin näyttö Voit laittaa alkuperäisten ja kopioitavien sivujen määrän näkymään näytössä, kun [Päällä] on valittu. Päällä Pois Väritila-asetus Voit valita ensisijaiseksi asetukseksi "Neliväri" tai "Mustavalkoinen", kun laite käynnistetään tai laite tai asetukset nollataan. Neliväri Mustavalkoinen 88

97 Kopiointitoiminnot Mittasuhde Voit valita, näkyykö ensisijaisesti pienennys-, suurennus- vai syöttösuhde näytössä, kun [Pien.] tai [Suur.] on valittuna. Asetusten pienennys- tai suurennussuhteet ovat seuraavat: Metrijärjestelmä 25% 50 % (A3 A5, 8" 13" A5) 65 % (A3 8" 13") 71 % (A3 A4, A4 A5) 82% (8" 13" A4, B4 JIS 8" 13") 87 % (A3 B4 JIS) 93% 100% 115 % (B4 JIS A3) 122% (8" 13" A3, A4 B4 JIS) 141 % (A4 A3, A5 A4) 200 % (A5 A3) 400% Oma P/S-suhde (25 % %) Tuumajärjestelmä 25% 50% (11" 17" 5 1 / 2 " 8 1 / 2 ") 65% (11" 17" 8 1 / 2 " 11") 73% (11" 15" 8 1 / 2 " 11") 78% (8 1 / 2 " 14" 8 1 / 2 " 11") 85% (8 1 / 2 " 13" 81/2" 11") 93% 100% 121% (8 1 / 2 " 14" 11" 17") 129% (8 1 / 2 " 11" 11" 17") 155% (5 1 / 2 " 8 1 / 2 " 8 1 / 2 " 14") 200% (5 1 / 2 " 8 1 / 2 " 11" 17") 400% Oma P/S-suhde (25 % %) 3 89

98 Kopiointitoiminnot 3 Oletusasetukset ovat: Metrijärjestelmä Suhde 1: 25% Suhde 2: 50% Suhde 3: 71% Suhde 4: 82% Suhde 5: 93% Suhde 6: 122% Suhde 7: 141% Suhde 8: 200% Suhde 9: 400 % Tuumajärjestelmä Suhde 1: 25% Suhde 2: 50% Suhde 3: 65% Suhde 4: 78% Suhde 5: 93% Suhde 6: 121% Suhde 7: 129% Suhde 8: 155% Suhde 9: 400 % Valmis P/S-järj. Voit määrittää suhteen ensisijaiseksi, kun [P/S] on valittu. Syötä suhde välille "25-400" numeronäppäimillä 1 % välein. Oletus on 71 % (65 %, tuumajärjestelmä). Kaksipuoleisen reunat Voit määrittää kopioiden takasivun vasemman reunuksen ja etusivun yläreunuksen. Valitse [Yläreuna] tai [Vasen reuna] ja aseta sitten vaadittu arvo. Yläreuna: 0-50mm, 0"-2" Vasen reuna: 0-50 mm, 0"-2" Kääntävä lajittelu Määritä, valitaanko kääntävä lajittelu, kun {Lajittelu}-näppäintä painetaan. Päällä Pois 90

99 Kopiointitoiminnot Käänt. lajitt: Aut. jatko Jos valitset [Pois], laite pysähtyy, kun käytössä olevasta paperikasetista loppuu paperi, ja voit lisätä paperia. Näin kaikissa sivuissa voidaan käyttää kääntävää lajittelua. Päällä Pois Kirjelomakkeen asetukset Jos valitset tämän toiminnon asetukseksi [Päällä], laite kääntää asiakirjan automaattisesti oikeaan asentoon. Päällä Pois 3 Autom. tausta Määrittele automaattisen valotuksen tummuustaso. Käytä Aut. tummuus -toimintoa kopioidaksesi asiakirjan niin, että taustakuvan tummuutta vähennetään automaattisesti. Ota Autom. tummuus käyttöön valitsemalla [Alkuperäisen asetukset]-kohdassa [Neliväri 1 (teksti)]. Oletusasetus on "3" (puoliväli/keskiasetus). Viite Kopiokoneen käyttöohje 91

100 Kopiointitoiminnot 3 92

101 4. Faksitoiminnot Tässä luvussa kuvataan Faksitoiminnot-valikon käyttäjän työkalut. Lisätietoja siitä, miten voit käyttää [Faksi] -valikkoa, katso kohta "Käyttäjän työkalujen käyttö (Järjestelmäasetukset)". Viite s.4 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) Yleiset asetukset/säätö Tässä osassa kuvataan Faksitoimintojen Yleiset asetukset/säätö-valikon käyttäjän työkalujen käyttöä. Äänenvoimakkuuden säätö Säädä äänenvoimakkuutta Suoravalinta-tilan ja välittömän lähetyksen aikana. Oletusasetusten mukaisesti äänenvoimakkuus on toiseksi alimmalla tasolle. Suoravalinta-tila Lähetyksen aikana Vastaanoton aikana Nrovalinnan aikana Tulostuksen aikana Tallenna otsikkorivitiedot Tallenna vastaanottajan faksilaitteessa ja faksatussa asiakirjassa näkyvät lähettäjän tiedot. Otsikkorivi Oma nimi Oma faksinumero Lisätietoja faksitietojen tallentamisesta on kohdassa "Faksitietojen tallentaminen". Suoravalinnan vapautusaika Käytä toimintoa määrittääksesi, kuinka pian suoravalinta-toiminnolla suoritetun lähetyksen jälkeen tila peruutetaan. Tämä on hyödyllinen silloin, kun suoravalinta peruutetaan faksiasetuksissa. 1 minuutti 3 minuuttia 5 minuuttia 10 minuuttia 93

102 Faksitoiminnot 4 Tallenna toimintonäppäin Usein käytetyt toiminnot, jotka on tallennettu toimintonäppäimiksi, näkyvät valikossa heti virran kytkemisen jälkeen. Toimintonäppäimiin voidaan tallentaa seuraavat aiheet: Tulosta loki Lähetett. tiedostojen tila (lähetystiedoston tila) V-otett. tiedostojen tila (Vastaanottotiedoston tila) 2-puoleinen alkuperäinen (kaksipuolinen lähetys) Tulosta otsikkorivi Edelleenlähetys Vaihda vastaanottotila Aloita manuaalivastaanotto Lähettäjäasetukset Lähetysleima Sähköpostiasetukset Tulosta lähetysraportti (Tulosta lähetyksen tilaraportti) S-postin manuaalivast.otto Käytä SMTP-palvelinta SUB/SEP-koodi Ei tallennettu Käyttäjän toimintonäppäimiin voi tallentaa enintään kolme toimintoa. Oletusasetusten mukaisesti "Aloita manuaalivastaanotto" on tallennettu toimintonäppäimelle 1, "Vaihda vastaanottotila" toimintonäppäimelle 2 ja "Lähetysleima" toimintonäppäimelle 3. Himmennettyinä näkyvät toiminnot on jo asetettu. Viite s.104 Faksitietojen tallentaminen Vianmääritys Faksin käyttöohje 94

103 Vastaanottoasetukset Vastaanottoasetukset Tässä osassa kuvataan Faksi-asetusten Vastaanottoasetukset-valikon käyttäjän työkalujen käyttöä. Vaihda vastaanottotila Määritä faksiviestien vastaanoton vastaanottoprotokolla. Manuaalivastaanotto Automaattivastaanotto Valtuutettu vastaanotto Määrittele suodatetaanko ei-toivotut faksiviestit pois. Päällä Pois 4 Ruutumerkki Määrittele tulostetaanko ruutumerkki vastaanotettujen faksiasikirjojen ensimmäiselle sivulle. Päällä Pois Keskitysmerkki Määrittele tulostetaanko keskitysmerkki kunkin vastaanotetun sivun vasemmalle reunalle ja ylös keskelle. Päällä Pois Tulosta vastaanottoaika Määrittele tulostetaanko vastaanotettujen faksien alareunaan faksin vastaanottopäivä ja -aika. Päällä Pois Faksin väri Määrittele, minkä värisinä faksitoiminnolla vastaanotetut tiedostot, luettelot ja raportit tulostetaan. Musta Syaani Magenta 95

104 Faksitoiminnot Sähköpostiasetukset Tässä osassa kuvataan Faksi-asetusten Sähköpostiasetukset-valikon käyttäjän työkalujen käyttöä. Internet-faksiasetukset Voit valita näytetäänkö. Jos haluat lähettää Internet-faksin, ota asetus käyttöön, jolloin kuvake ilmestyy näkyviin. Päällä Pois 4 Sähköpostin maksimikoko Käytä asetusta rajoittamaan lähetetyn sähköpostin kokoa, jolloin kohteet, joiden vastaanottamien viestien kokoa on rajoitettu, voivat vastaanottaa viestisi. Kun tämä toiminto on asetettu päälle, et voi lähettää sähköpostiviestejä, jotka ylittävät kokorajoituksen. Päällä Pois Jos sähköposti ylittää määritetyn kokorajoituksen, näkyviin tulee virheraportti ja sähköposti poistetaan. Vaikka sähköposti ei ylittäisi kokorajoitusta, sitä ei välttämättä vastaanoteta, jos se ei täytä palvelinasetusten vaatimuksia. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Sähköpostiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [S-postiviestin max.koko] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Päällä] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Näppäile lähetettävän sähköpostin enimmäiskoko numeronäppäimillä ja paina sitten {OK}-näppäintä. Määrittele kokoraja välille Kt. Jos näppäilet väärän luvun, paina {Tyhjennä/Seis}-näppäintä ja näppäile numero uudelleen. 96

105 Sähköpostiasetukset SMTP vst.ottotied. Toiminto on käytettävissä järjestelmissä, jotka sallivat SMTP:n kautta vastaanotetun sähköpostin reitityksen. Päällä Pois Jos valtuutettu sähköposti on määritetty, sähköpostiviestit, jotka eivät vastaa määrityksiä, hylätään ja SMTP-palvelimelle lähetetään virheviesti. Valtuutettua sähköpostiosoitetta verrataan viestin lähettäneeseen sähköpostiosoitteeseen, kuten seuraavissa esimerkeissä kuvataan: Kun valtuutetuksi sähköpostiosoitteeksi on asetettu - hyväksytään [email protected] - ei hyväksytä [email protected] - ei hyväksytä Virheraporttia ei tulosteta, vaikka sähköposti poistetaan. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Sähköpostiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [SMTP vst.ottotied. ] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Päällä] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä valtuutettu sähköpostiosoite ja paina sitten {OK}-näppäintä. Sähköpostiosoite voi olla enintään 128 merkkiä pitkä. Jos näppäilet väärän merkin, paina {Tyhjennä/Seis}-näppäintä ja näppäile uudelleen. 4 Viite Faksin käyttöohje 97

106 Faksitoiminnot IP-faksin asetukset 4 Tässä osassa kuvataan Faksi-asetusten IP-faksiasetukset-valikon käyttäjän työkalujen käyttöä. Tee IP-faksin käyttämiseen tarvittavat asetukset. Aseta tarvittaessa H.323 gatekeeperille, SIP SIP-palvelimelle ja yhdyskäytävä G3-faksille. Tarkista ennen asetusten tekemistä sen verkon asetukset, johon laite on kytketty. Varmista, että syötät nämä merkit oikein: Numerot Symbolit (# ja *) SIP:n tallennukseen voidaan käyttää seuraavia merkkejä: SIP-käyttäjänimi Aakkosnumeeriset symbolit (isot ja pienet kirjaimet) Alla olevan taulukon 21 symbolia: ;? : & = + $, - _ ;! ~ * ( ) % / Syötä oikeat IPv4-osoitteet käyttämällä numeroita ja pisteitä (".") gatekeeperille, SIP-palvelimelle ja yhdyskäytävälle. Oikeat IP-osoitteet saat hallinnasta vastaavalta käyttäjältä. Käytä H.323 Määrittele, onko H.323 käytössä IP-faksilähetyksessä. Päällä Pois Käytä SIP Määrittele, onko SIP käytössä IP-faksilähetyksessä. Päällä Pois 98

107 IP-faksin asetukset H.323-asetukset Aseta gatekeeperin IPv4-osoite ja aliaspuhelinnumero. Parametriasetusten luettelo (kytkin 34, bitti 1) on otettava käyttöön, jotta voidaan käyttää gatekeeperiä. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [IP-faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [H.323-asetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Gatekeeper-osoite (pää)] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä gatekeeperin IPv4-osoite ja paina sitten {OK}-näppäintä. F Valitse [Oma faksinumero] painamalla {U} tai {T} ja paina {OK}-näppäintä. G Syötä oma faksinumero ja paina {OK}-näppäintä. H Paina {Käyttäjän työkalut/laskuri}. 4 SIP-asetukset Aseta SIP-palvelimen IPv4-osoite ja SIP-käyttäjänimi. Parametriasetusten luettelo (kytkin 34, bitti 1) on otettava käyttöön, jotta voidaan käyttää SIP-palvelinta. Oletusasetus on Pois. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [IP-faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [SIP-asetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Proxy-osoite (pää)] painamalla {U} tai {T} ja paina {OK}-näppäintä. Proxy-palvelin välittää soittopyynnöt ja vastaukset. E Syötä proxy-palvelimen IPv4-osoite ja paina sitten {OK}-näppäintä. F Valitse [Siirtopalvelinosoite (pää)] painamalla {U} tai {T} ja paina {OK}-näppäintä. Siirtopalvelin käsittelee kohdepyynnöt. G Syötä siirtopalvelimen IPv4-osoite ja paina sitten {OK}-näppäintä. H Valitse [Rekisterin osoite (pää)] painamalla {U} tai {T} ja paina {OK}-näppäintä. Tallennuspalvelin tallentaa IP-verkon käyttäjien sijaintitiedot (jotka vastaavat julkisten puhelinverkkojen puhelimia ja fakseja). I Syötä tallennuspalvelimen IPv4-osoite ja paina sitten {OK}-näppäintä. J Valitse [SIP-käyttäjänimi] painamalla {U} tai {T} ja paina {OK}-näppäintä. K Syötä SIP-käyttäjänimi ja paina sitten {OK}-näppäintä. 99

108 Faksitoiminnot 4 Yhdyskäytäväasetukset Tallenna, muuta tai poista IP-faksin lähetykseen käytettävä yhdyskäytävä. Kun tallennus on suoritettu, yhdyskäytävää voidaan käyttää ilman gatekeeperiä/sip-palvelinta. Yhdyskäytävän tallentaminen/muuttaminen A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [IP-faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Yhdyskäytäväasetukset] painamalla {U} tai {T} ja paina {OK}- näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse [*Ei tallennettu] painamalla {U} tai {T} ja paina {OK}-näppäintä. F Näppäile etuliite numeronäppäimillä ja paina sitten {OK}-näppäintä. Etuliitteitä voi käyttää asiakirjoille, jotka lähetetään yhdyskäytävän kautta G3-faksiin. Jos IP-faksinumeron ja yhdyskäytävän etuliitteet alkavat samoilla numeroilla, asiakirjat voidaan lähettää yhdyskäytävän tallennetuilla numeroilla. Jos esimerkiksi sekä 03 ja 04 on tallennettu yhdyskäytävän numeroksi ja on myös määritetty, asiakirjat voidaan lähettää käyttämällä yhdyskäytävää, jonka etuliite on 03. Jos haluat käyttää yhdyskäytäviä IP-faksin kohdenumeroista riippumatta, tallenna ainoastaan yhdyskäytäväosoitteet ilman etuliitteitä. G Syötä yhdyskäytävän osoite ja paina sitten {OK}-näppäintä. H Valitse [H.323] tai [SIP] painamalla {U} tai {T} ja paina sen jälkeen {OK}- näppäintä. Yhdyskäytävän poistaminen A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [IP-faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Yhdyskäytäväasetukset] painamalla {U} tai {T} ja paina {OK}- näppäintä. D Valitse [Poista] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse poistettava yhdyskäytävä painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. F Paina [Kyllä]. Viite s.113 Parametriasetusten luettelo 100

109 Hallintatyökalut Hallintatyökalut Tässä osassa kuvataan Faksi-asetusten Hallintatyökalut-valikon toimintoja. Tulosta loki Tulostaa lokin. Tästä laitteesta voi tarkistaa enintään 50 viimeisintä lähetys/jakelutulosta. Voit tulostaa lokin myös painamalla {Työn tiedot}-näppäintä. Tulosta odottavien lista Käytä toimintoa tulostaaksesi odottavien tiedostojen luettelon. Voit tulostaa odottavien tiedostojen luettelon myös painamalla {Työn tiedot}- näppäintä. Sivulaskuri Käyttäjä voi tarkistaa lähetys- ja vastaanottotiedot. 4 Muistilukko Kun kytket muistilukon päälle, vastaanotetut asiakirjat tallennetaan muistiin eikä niitä tulosteta automaattisesti. Kun asiakirja vastaanotetaan muistilukkotilassa, luottamuksellisen tiedoston merkkivalo vilkkuu. Asiakirjan tulostamiseksi anna muistilukon koodi. Käyttäjä, jolla ei ole tunnusta, ei voi tulostaa asiakirjaa. Tämä estää valtuuttamattomia käyttäjiä pääsemästä käsiksi asiakirjaan. Käytä muistilukkoa tallentamalla muistilukon tunnus ja ota sitten toiminto käyttöön. Tallenna erikoislähettäjien asiakirjat ainoastaan muistilukkoon tallentamalla kukin lähettäjä Tallenna erikoislähettäjä -toiminnolla. Toiminto ei ole käytettävissä Internet-faksin yhteydessä. Päällä Pois A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Muistilukko] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Päällä] painamalla {U} tai {T} ja paina {OK}-näppäintä. Edelleenlähetys Määrittele lähetetäänkö vastaanotetut faksiviestit tallennetulle vastaanottajalle. Päällä Pois 101

110 Faksitoiminnot 4 Kansiolähetysraportti Kun edelleenlähetyskohteeseen sisältyy kansio tai edelleenlähetyskohde on erikoislähettäjä, määritetylle kohteelle ilmoitetaan edelleenlähetyksen tuloksesta. Määrittele ryhmäkohde, jos lähetät asiakirjan edelleen kahteen tai useampaan kohteeseen. Lisätietoja ryhmäkohteen määrittelemisestä on osassa "Nimien tallentaminen ryhmään". Laite ei tulosta raporttia, vaikka kansiolähetyksen tuloksista ilmoittavaa sähköpostia ei voitaisi lähettää. Sähköposti Ei sähköpostia A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Kansiolähetysraportti] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Sähköposti] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Hae ja valitse vastaanottaja pikavalintanäppäimillä tai {Etsi kohde} -näppäimellä ja paina sitten {OK} -näppäintä. F Paina {Käyttäjän työkalut/laskuri}. Parametriasetus Parametriasetuksilla voi määrittää erilaisia asetuksia tarpeen mukaan. Aseta parametrikytkimet toimintoasetusten muuttamista varten. Lisätietoja on kohdassa "Parametriasetus". Tallenna erikoislähettäjä Tallenna, muuta tai poista erikoislähettäjä, määritä alkuasetukset ja tulosta erikoislähettäjien lista. Voit määrittää eri toiminnot kullekin lähettäjälle, jos erikoislähettäjät on tallennettu etukäteen. Lisätietoja on kohdassa "Erikoislähettäjän tallentaminen". Tallenna muistilukon koodi Tallenna muistilukon koodi, joka tulee syöttää ennen kuin asiakirjoja tulostetaan, jos muistilukkotoiminto on käytössä. Tallenna tunnus etukäteen, kun otat käyttöön muistilukon ja tallennat erikoislähettäjän. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tallenna muistilukon koodi] painamalla {U} tai {T} ja paina {OK}- näppäintä. D Näppäile tunnus numeronäppäimillä ja paina sitten {OK}-näppäintä. Muistilukon tunnus voi olla mikä tahansa nelinumeroinen luku paitsi "0000". Jos näppäilet väärän merkin, paina {Tyhjennä/Seis}-näppäintä ennen kuin painat {OK}-näppäintä, ja näppäile uudelleen. 102

111 Hallintatyökalut Pulssi-/äänitaajuusval. Valitse tällä toiminnolla linjatyyppi. Valittavana ovat pulssi- ja äänitaajuusvalintalinjat. Tämä toiminto ei ole käytettävissä kaikilla alueilla. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Pulssi-/äänitaajuusval.] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Äänitaajuusvalinta] tai [Pulssivalinta (10 pps)] näppäimillä {U} tai {T}, ja paina sitten {OK} -näppäintä. Analoginen G3-linja Sinun on tehtävä seuraavat asetukset, ennen kuin kytket laitteen analogiseen G3-linjaan. Kun laite on kytketty keskuksen kautta, valitse Alanro. Jos kytkentä on suoraan puhelinverkkoon, valitse Ulkoinen. Ulkolinjan numero Käytä tätä asetusta, jos laite on kytketty keskukseen niin, että ulkolinjaan soitettaessa on valittava ensin jokin numero kuten esimerkiksi 0 ja tauko. Kun ohjelmoit 0:n PSTN-numeroksi, tauko asetetaan automaattisesti sen jälkeen, kun on valittu 0. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Analoginen G3-linja] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Ulkoinen] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse [Ei mitään], [PREFIX] tai [FLASH] näppäimillä {U} tai {T}, ja paina sitten {OK}-näppäintä. F Valitse [Ulkolinjan numero] painamalla {U} tai {T} ja paina {OK}-näppäintä. G Näppäile ulkolinjan numero numeronäppäimillä ja paina sitten {OK} - näppäintä. Luku voi olla korkeintaan kaksinumeroinen. Jos näppäilet väärän merkin, paina {Tyhjennä/Seis}-näppäintä ja näppäile uudelleen. H Paina {Käyttäjän työkalut/laskuri}. 4 Viite s.255 Nimien tallentaminen ryhmään s.113 Parametriasetus s.123 Erikoislähettäjän tallentaminen 103

112 Faksitoiminnot Faksitietojen tallentaminen Voit lähettää toiselle osapuolelle tietoja lähettäessäsi tai vastaanottaessasi faksia. Tämä tieto näkyy toisella laitteella ja tulostetaan raportin muodossa. Seuraavassa luetellaan erilaisia tietoja, joita voidaan lähettää tällä tavoin. Tärkeää Voit tarkistaa tallennetut asetukset parametriasetusten luettelosta. Parametriasetusten luettelon tulostamista suositellaan, kun tallennat tai muutat asetuksia. Lisätietoja parametriasetusten luettelon tulostamisesta on kohdassa "Parametriasetusten luettelon tulostus". 4 Otsikkorivi Otsikkorivi tulostetaan kaikkiin lähettämiisi fakseihin. Lisää nimesi faksin otsikkoon. Otsikkorivi voi sisältää enintään 32 merkkiä (kirjainta, numeroa tai välilyöntiä). Voit asettaa, tulostetaanko otsikkorivi [Läh tila]-asetusten kohdassa [Tulosta otsikkorivi]. Lisätietoja asetusten tekemisestä on Faksin käyttöohjeessa. Oma nimi Oma nimi lähetetään toiselle osapuolelle, kun lähetät tai vastaanotat faksin. Merkitse oma nimesi tähän kohtaan. Oma nimi -kohtaan syötetyt tiedot näytetään toisen laitteen näytöllä ja tulostetaan raporttiin. Oma nimi tulee näkyville vain, jos toinen laite on samalta valmistajalta ja siinä on Oma nimi -toiminto. Oma nimi voi sisältää enintään 20 aakkosnumeerista merkkiä ja symbolia. Oma faksinumero (lähettäjän faksinumero) Lähettäjän faksinumero lähetetään toiselle osapuolelle faksia lähetettäessä. Vastaanotettu faksinumero näkyy toisen laitteen näytöllä ja se tulostetaan raporttiin. Toiminto on käytettävissä toisen osapuolen laitteen valmistajasta riippumatta. Oma faksinumero voi sisältää enintään 20 merkkiä (numeroa, välilyöntiä ja +- merkkiä). Viite s.119 Parametriasetusten luettelon tulostus Faksin käyttöohje 104

113 Faksitietojen tallentaminen Faksitietojen tallentaminen A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Yleiset asetukset/säädä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 C Valitse [Tallenna otsikkorivitiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse tallennettavat/muutettavat faksitiedot näppäimillä {U} tai {T}, ja paina sitten {OK}-näppäintä. E Tallenna/muuta valitut faksitiedot ja paina sitten {OK}-näppäintä. F Paina {Käyttäjän työkalut/laskuri}. 105

114 Faksitoiminnot Otsikkorivin tallentaminen/muuttaminen A Valitse [Otsikkorivi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Syötä faksin otsikko ja paina sitten {OK}-näppäintä. 4 Muuta tallennettua faksin otsikkoa painamalla {Tyhjennä/Seis}-näppäintä ja syötä otsikko uudelleen. Huom. Otsikkorivi voi sisältää enintään 32 merkkiä. Voit käyttää merkkejä, symboleja, numeroita ja välilyöntejä. Viite Tietoja laitteesta Oman nimen tallentaminen/muuttaminen A Valitse [Oma nimi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Syötä oma nimi ja paina sitten {OK}-näppäintä. Muuta tallennettua omaa nimeä painamalla {Tyhjennä/Seis}-näppäintä ja syötä nimi uudelleen. 106

115 Faksitietojen tallentaminen Huom. Oma nimi voi sisältää enintään 20 aakkosnumeerista merkkiä ja symbolia. Viite Tietoja laitteesta Oman faksinumeron tallentaminen/muuttaminen A Valitse [Oma faksinumero] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 B Näppäile lähettäjän faksinumero numeronäppäimillä ja paina sitten {OK}- näppäintä. Muuta tallennettua otsikkoriviä painamalla {Tyhjennä/Seis}-näppäintä ja syötä otsikko uudelleen. Kun syötät +-merkin ja välilyönnin, paina [n], [Väli] molempien kohdalla. Jos näppäilet väärän merkin, paina {Tyhjennä/Seis}-näppäintä ja näppäile uudelleen. Huom. Oma faksinumero voi sisältää enintään 20 merkkiä (numeroa, välilyöntiä ja +-symbolia). Faksitietojen poistaminen A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. 107

116 Faksitoiminnot B Valitse [Yleiset asetukset/säädä] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tallenna otsikkorivitiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 D Valitse poistettavat faksitiedot painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. E Paina {Tyhjennä/Seis}-näppäintä. Tallennettu tieto poistetaan. F Paina {OK}-näppäintä. G Paina {Käyttäjän työkalut/laskuri}. 108

117 Edelleenlähetys Edelleenlähetys Toiminnon ollessa käytössä vastaanotetut asiakirjat tulostetaan ja lähetetään edelleen määritetylle vastaanottajalle. Tämä on käytännöllistä, jos olet esimerkiksi käymässä toisessa toimistossa ja haluat, että sinne lähetetään kopio jostakin asiakirjasta. Voit määritellä edelleenlähetyskohteeksi myös kansion. Tärkeää Käytä toimintoa määrittämällä [Hallintatyökalut]-kohdassa [Edelleenlähetys]- asetukseksi [Päällä]. Edelleenlähetystoiminto ei lähetä edelleen muistilukolla vastaanotettuja asiakirjoja. Voit valita vastaanottajat ainoastaan osoitekirjaan tallennetuista kohteista. Et voi määritellä tallennettuja siirtoasemia lopullisiksi vastaanottajiksi. Edelleenlähetyskohteeksi voidaan asettaa sähköpostiosoite, IP-faksin kohde ja kansio. Jos haluat, että eri lähettäjiltä peräisin olevat tiedostot lähetetään edelleen eri vastaanottajille, määrittele vastaanottajat lähettäjien mukaan kohdassa "Tallenna erikoislähettäjä". Muiden kuin tallennettujen käyttäjien lähettämät tiedostot lähetetään erikseen määritettyyn kohteeseen. Voit määrittää, tulostetaanko edelleenlähetetyt asiakirjat tällä laitteella kohdassa "Parametriasetus" (kytkin 11, bitti 6). Oletusasetus on Päällä. Edelleenlähetyskohteeksi määritetyn kohteen poistaminen kohdeluettelosta aiheuttaa edelleenlähetyskohteiden asetusten poistamisen, ja ne on asetettava uudelleen. Kun kohdetta muutetaan, asiakirja lähetetään edelleen uuteen kohteeseen. Jos määritetyn tyyppistä kohdetta ei ole, voit määrittää, mitä kohdetta käytetään sen sijaan. Katso "Parametriasetus" (kytkin 32, bitti 0). Voit tallentaa yhden toimintonäppäimen tämän toiminnon käyttöön. Jos sinulla on tietty kansio edelleenlähetystä varten, voit määritellä edelleenlähetyksessä käytetyn tiedostomuodon. Katso "Parametriasetus" (kytkin 21, bitti 3). 4 Viite s.93 Yleiset asetukset/säätö s.113 Parametriasetus (kytkin 11, bitti 6) s.113 Parametriasetus (kytkin 32, bitti 0) s.113 Parametriasetus (kytkin 21, bitti 3) s.95 Vastaanottoasetukset s.123 Erikoislähettäjän tallentaminen 109

118 Faksitoiminnot Lopullisen vastaanottajan tallentaminen Tärkeää Kullekin erikoislähettäjälle voidaan tallentaa yksi lopullinen vastaanottaja. Kahden tai useamman vastaanottajan tallentamiseen on käytettävä ryhmäkohdetta. Ryhmään voi tallentaa enintään 100 kohdetta. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Edelleenlähetys] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Päällä] painamalla {U} tai {T} ja paina {OK}-näppäintä. Peruuta edelleenlähetys painamalla [Pois] ja jatka kohtaan F. E Valitse vastaanottaja pikavalintanäppäimillä tai [ ja paina sitten {OK} -näppäintä. ] -näppäimellä 110 Jos näppäilet väärän merkin, paina {Tyhjennä/Seis}-näppäintä ja näppäile uudelleen.

119 Edelleenlähetys F Paina {Käyttäjän työkalut/laskuri}. Viite s.113 Parametriasetus (kytkin 21, bitti 3) s.214 Kansioiden tallentaminen Vastaanottoasetusten peruuttaminen A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Edelleenlähetys] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Pois] painamalla {U} tai {T} ja paina {OK}-näppäintä. Vastaanottajan nimi poistetaan. E Paina {Käyttäjän työkalut/laskuri}. 111

120 Faksitoiminnot Edelleenlähetysmerkin tulostaminen Vastaanottajalle edelleenlähetettyihin asiakirjoihin voidaan tulostaa erityinen merkki. Vastaanottaja pystyy näin erottamaan edelleenlähetetyn ja normaalisti vastaanotetun asiakirjan. Määrittele, tulostetaanko edelleenlähetysmerkki kohdassa "Parametriasetus" (kytkin 02, bitti 0). Oletusasetus on PÄÄLLÄ. 4 Toiminto ei ole käytettävissä, kun muistin edelleenlähetys suoritetaan kohdekansioon. Viite s.113 Parametriasetus (kytkin 02, bitti 0) 112

121 Parametriasetus Parametriasetus Parametriasetuksilla voi määrittää eri asetuksia tarpeen mukaan. Aseta parametrikytkimet toimintoasetusten muuttamista varten. Kytkimet ja bitit Kullakin parametriasetuksella on sarja kytkimiä. Kukin kytkin koostuu kahdeksasta bitistä, joiden arvot ovat 0 tai 1. Äärioikealla oleva bitti on 0 ja äärivasemmalla oleva bitti on 7. Voit säätää asetukset haluamallasi tavalla määrittämällä bitin arvoksi 0 tai 1. Kytkin Parametriasetusten luettelo Parametriasetukset kuvataan seuraavassa. Kytkin Bitti Asetus Edelleenlähetysmerkki Pois Päällä 02 3 TSI-tulostus Pois Päällä 03 0 Muistilähetyksen tulosraportin automaattinen tulostus 03 2 Muistin tallennusraportin automaattinen tulostus 03 3 SEP-koodin lähetysraportin automaattinen tulostus 03 4 SEP-koodin vastaanottoraportin automaattinen tulostus 03 5 Välittömän lähetyksen tulosraportin automaattinen tulostus Pois Pois Pois Pois Pois Päällä Päällä Päällä Päällä Päällä 03 7 Lokin automaattinen tulostus Pois Päällä 04 1 Yhteyshäiriöraportin ja siirtotulosraportin automaattinen tulostus Pois Päällä 04 4 Ilmoita osapuolet Pois Päällä 04 5 Liitä lähettäjän nimi raportteihin Pois Päällä 04 7 Liitä osa asiakirjasta raportteihin Pois Päällä 05 0 Huoltokutsu-ehto (korvaa vastaanotto huoltokutsun aikana) Mahdollinen (Korvaa vastaanotto) Ei mahdollista (Vastaanotto pois päältä) 113

122 Faksitoiminnot Kytkin Bitti Asetus ,1 Korvaa vastaanotto, kun laite ei voi tulostaa (koska yhdessäkään kasetissa ei ole paperia, väri on loppunut tai kaikki kasetit ovat poissa käytöstä). 00: Käytössä ilman ehtoja (vapaa) 01: Käytössä kun oma nimi / oma faksinumero vastaanotetaan 11: Pois (vastaanotto pois päältä) 05 5 Vain ensisijaiset sivut tulostetaan. Pois Päällä 05 7 Hälytysviesti (Paperi vähissä), kun jokin paperikaseteista on tyhjä Annetaanko merkkiääni, kun laite vastaanottaa faksin. Pois Merkkiääni Päällä 07 2 Rinnakkainen muistilähetys Pois Päällä 08 2 Valtuutettu vastaanottotapa Valtuutettu vastaanotto on PÄÄL- LÄ. Vastaanotetaan ainoastaan määritetyiltä lähettäjiltä Sivujen pienennys tulostuksessa Pois Päällä 10 6 Käytä sekä sähköposti-ilmoitusta että tulostettua raporttia lähetystulosten vahvistamiseen Tyhjän sivun lähetyksen havaitseminen 11 6 Paikallinen tulostus edelleenlähetyksen yhteydessä Tulosta asiakirjat, jotka on vastaanotettu automaattisesti tiettyyn kellonaikaan Pois Pois Pois Välitön tulostus (päällä) Ei merkkiääntä Vastaanotetaan kaikki viestit, paitsi määritetyiltä lähettäjiltä. Päällä Päällä Päällä 14 3 Nollaus, kun toimintoa muutetaan. Pois Päällä 15 0, 1, 2 Valitse käytettävä paperikasetti. 001: Kasetti 1 010: Kasetti 2 011: Kasetti 3 100: Kasetti 4 101: Suurkapasiteettikasetti 15 5 Valitse määritetty paperikasetti. Pois Päällä Kun virta kytketään päälle käyttökytkimestä (pois päältä) 114

123 Parametriasetus Kytkin Bitti Asetus Valitse täytyykö sinun painaa [Lis- Kohde] sarjalähetyksessä, kun olet syöttänyt pikavalinnan/ryhmävalinnan. Ei tarvita Välttämätön 17 7 Vastaanota viestejä painamalla {Aloita}-näppäintä kun alkuperäisiä ei ole asetettu Tulosta päivämäärä faksin otsikkoon Tulosta lähetystiedot faksin otsikkoon Tulosta tiedostonumero faksin otsikkoon Tulosta sivunnumero faksin otsikkoon. Pois päältä (Laite ei vastaanota viestejä, vaikka {Aloita} -näppäintä painettaisiin.) Pois Pois Pois Pois Päällä (Laite vastaanottaa viestejä, kun {Aloita}-näppäintä painetaan.) Päällä Päällä Päällä Päällä 19 1 Lajittele loki linjatyypin mukaan. Pois Päällä 20 0 Tulosta uudelleen asiakirjat, joita ei voitu tulostaa LAN-faksi-ohjaimella. 20 5,4,3,2 Tallennettujen asiakirjojen uudelleentulostusaika, kun asiakirjan uudelleentulostus (kytkin 20, bitti 1) on asetettu päälle Kuittauspyyntötulokset tulostetaan Sähköpostin vastaanottokuittauspyyntöön vastataan. Pois 0000: 0 minuuttia 0001: 1 minuuttia 0010: 2 minuuttia 0011: 3 minuuttia 0100: 4 minuuttia 0101:5 minuuttia 0110: 6 minuuttia 0111: 7 minuuttia 1000: 8 minuuttia 1001: 9 minuuttia 1010: 10 minuuttia 1011: 11 minuuttia 1100: 12 minuuttia 1101: 13 minuuttia 1110: 14 minuuttia 1111: 15 minuuttia Pois Pois Päällä Päällä Päällä 4 115

124 Faksitoiminnot Kytkin Bitti Asetus Kohdekansioihin edelleenlähetettävien tiedostojen tiedostomuoto. TIFF PDF 21 4 Lähetä loki sähköpostitse. Pois Päällä 21 6 Verkkovirheitä ei näytetä. Pois Päällä 21 7 Lähetä virheviesti-ilmoitus. Päällä Pois 22 0 Tunnista valintaääni ennen faksien lähettämistä, kun käytetään puhelinlinjaa. Ei tunnistusta (pois päältä) Tunnistus (päällä) Määritä vaihtoehtoisten kohteiden ensisijaisuus, jos määritetyn tyyppistä kohdetta ei ole. Paperitulostuksen ensisijaisuus <Ensisijaisuusjärjestys> 1. IP-faksikohde 2. Faksinumero 3. Sähköpostiosoite 4. Kansio Sähköisen tulostuksen ensisijaisuus <Ensisijaisuusjärjestys> 1. Sähköpostiosoite 2. Kansio 3. IP-faksi 4. Faksinumero 34 0 Käytä gatekeeper-palvelinta IPfaksin kanssa Pois Päällä 34 1 Käytä gatekeeperiä IP-faksin kanssa. Pois Päällä 116

125 Parametriasetus Käyttäjäparametrien muuttaminen Tässä jaksossa kuvataan parametrien asettamista. Tärkeää Joidenkin parametriasetusten käyttö voi edellyttää lisävarusteiden asentamista tai muiden asetusten määrittämistä ensin. Parametriasetusten luettelon tulostamista suositellaan, kun tallennat tai muutat parametriasetuksia. Muuta ainoastaan edellä esiteltyjä bittikytkimiä. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Parametriasetus] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Parametriasetus] painamalla {U} tai {T} ja paina {OK}-näppäintä. 117

126 Faksitoiminnot E Valitse haluttu kytkinnumero nuolinäppäimillä ja paina sitten {OK} -näppäintä. F Valitse muutettavan bitin numero. 4 Bittinumeroa painettaessa arvo vaihtuu lukujen 1 ja 0 välillä. Toista kohdan F toimet muuttaaksesi saman kytkimen toista bittinumeroa. G Paina {OK}-näppäintä. H Muuta kytkinasetuksia toistamalla kohtien E ja F toimia. I Kun kaikki asetukset on tehty, paina {Käyttäjän työkalut/laskuri}-näppäintä. Viite s.119 Parametriasetusten luettelon tulostus 118

127 Parametriasetus Parametriasetusten luettelon tulostus Tulosta luettelo nykyisten parametriasetusten näkemiseksi. Vain tärkeät ja usein käytetyt asetukset sisältyvät luetteloon. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 C Valitse [Parametriasetus] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Parametriasetusten lista] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Paina {Aloita}-näppäintä. Peruuta luettelon tulostus painamalla {Poistu}-näppäintä. Näyttö palaa kohtaan C. F Paina {Käyttäjän työkalut/laskuri}. 119

128 Faksitoiminnot Kotiasento Määrittele alkuperäisen asiakirjan tyyppi, joka on käytössä, kun virta kytketään päälle ja kun {Tyhjennä valinnat}-näppäintä painetaan. 4 Kotiasento Tummuus Voit asettaa alkuasetukseksi yhden viidestä tummuustasosta. Katso lisätietoja Faksin käyttöohjeesta. Tarkkuus Voit asettaa alkuasetukseksi jonkin seuraavista: vakio, terävä tai tarkka. Katso lisätietoja Faksin käyttöohjeesta. Alkuperäisen tyyppi Alkuasetus voi olla joko Teksti tai Kuva. Katso lisätietoja Faksin käyttöohjeesta. Kotiasento Ota käyttöön tai poista käytöstä Kotiasento-kohdassa tehdyt asetukset. Kun Kotiasento on Päällä, kyseisessä kohdassa määritetyt asetukset ovat käytössä. Asetukset palautetaan aina skannauksen ja lähetyksen päätyttyä. Lähetysleima Voit asettaa lähetysleiman kotiasennoksi joko päällä tai pois päältä. Katso lisätietoja Faksin käyttöohjeesta. Lähetystila Voit asettaa kotiasennoksi joko välittömän lähetyksen tai muistilähetyksen. Katso lisätietoja Faksin käyttöohjeesta. Leiman lisäys Voit asettaa leiman lisäyksen kotiasennoksi päälle tai pois päältä. Katso lisätietoja Faksin käyttöohjeesta. Automaattinen pienennys Voit asettaa automaattisen pienennyksen kotiasennoksi päälle tai pois päältä. Kun asetus on päällä, ja jos vastaanottajalla on käytössä pienempää paperia kuin sinulla, asiakirja pienennetään automaattisesti sopimaan toisessa päässä olevaan paperikokoon. Jos kytket asetukset pois päältä, alkuperäisen mittasuhteet säilyvät ja joitain osia kuvasta saatetaan menettää toisessa päässä. Otsikkorivi Voit asettaa otsikkorivin kotiasennoksi joko päällä tai pois päältä. Katso lisätietoja Faksin käyttöohjeesta. 120

129 Kotiasento Kotiasennon parametrien luettelo Lisätietoja parametrien asettamisesta on kohdassa "Parametriasetus". Muuta ainoastaan luettelossa mainittuja kytkimiä. Kytkin Bitti Asetus ,2,1 Tummuus 000: Normaali tummuus 001: Vaalein tummuus 010: Tummin tummuus 101: Vaaleampi tummuus 110: Tummempi tummuus 00 5,4 Tarkkuus 00: Vakio 01: Terävä 10: Tarkka ,0 Alkuperäisen tyyppi 00: Teksti 01: Kuva 01 7 Kotiasento Pois Päällä 02 0 Lähetysleima Pois Päällä 02 1 Lähetystila Muistilähetys Välitön lähetys 02 2 Leiman lisäys Pois Päällä 02 4 Automaattinen pienennys Pois Päällä 02 6,5 Otsikkorivi 00: Pois 01: Päällä Viite s.113 Parametriasetus Faksin käyttöohje Kotiasennon muuttaminen A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. 121

130 Faksitoiminnot B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Parametriasetus] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 D Valitse [Kotiasento] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse haluttu kytkinnumero nuolinäppäimillä ja paina sitten {OK} -näppäintä. F Valitse muutettavan bitin numero. G Paina {OK}-näppäintä. 122

131 Erikoislähettäjän tallentaminen Erikoislähettäjän tallentaminen Tallentamalla erkoislähettäjät etukäteen voit asettaa kullekin lähettäjälle seuraavan toiminnon: Valtuutettu vastaanotto Edelleenlähetys Muistilukko Käytä omaa nimeä tai omaa faksinumeroa lähettäjien tallentamiseen. Jos lähettäjällä on saman valmistajan laite, tallenna oma nimi, joka on jo tallennettu lähettäjäksi. Jos laite ei ole saman valmistajan laite, käytetään omaa faksinumeroa. Voit käyttää samoja asetuksia kaikille tallennetuille numeroille. Voit asettaa omat asetukset yksittäisille numeroille käyttämällä erikoislähettäjän tallennustoimintoa. Seuraavat asetukset voidaan tallentaa. Erikoislähettäjät (enintään 30). Nimessä voi olla enintään 20 merkkiä. Täyd./osasopimus Kun tallennat oman nimen ja faksinumeron usealle kohteelle, voit tallentaa kohteille myös omat tunnisteet. Käytössä "Täyd. sopimus": 4 Tallennettava kohde (oma nimi) NEW YORKIN HAARAKONTTORI HONG KONGIN HAARAKONTTORI SYDNEYN HAARAKONTTORI Tallennettavien tunnisteiden lukumäärä 3 Käytössä "Osasopimus": Tallennettava kohde (oma nimi) Tallennettavien tunnisteiden lukumäärä HAARAKONTTORI 1 Voit tallentaa enintään 30 villiä korttia. Välilyöntejä ei oteta huomioon, kun tunnistetietoja verrataan. Voit käyttää villejä kortteja seuraavissa toiminnoissa: Edelleenlähetys Valtuutettu vastaanotto 123

132 Faksitoiminnot 4 Huom. Et voi tallentaa lähettäjiä erikoislähettäjiksi, jos heille ei ole tallennettua omaa nimeä tai omaa faksinumeroa. Laite ei pysty erottamaan pollausvastaanoton ja erikoislähettäjien vapaiden pollausasiakirjojen välillä. Internet-faksin vastaanoton yhteydessä ei voi käyttää seuraavia toimintoja. Valtuutettu vastaanotto Muistilukko Lähettäjän nimi voi sisältää korkeintaan 24 merkkiä. Tallenna lähettäjän sähköpostiosoite, jotta voit käyttää edelleenlähetystä, kaksipuolista tulostusta tai paperikasettia Internet-faksin vastaanoton yhteydessä. Voit tarkistaa oman nimen ja oman faksinumeron lokin avulla. Voit tarkistaa tallennetut erikoislähettäjät määritettyjen lähettäjien luettelon avulla. Viite s.133 Erikoislähettäjäluettelon tulostus Valtuutettu vastaanotto Käytä tätä toimintoa saapuvien lähettäjien määrän rajoittamiseen. Laite vastaanottaa fakseja ainoastaan tallennetuilta erikoislähettäjiltä ja siten auttaa suodattamaan ei-toivotut asiakirjat, kuten roskapostin, ja säästää faksipaperia. Huom. Jotta voit käyttää toimintoa, tallenna erikoislähettäjä ja valitse sitten "Päällä" kohdassa Valtuutettu vastaanotto. Jos erikoislähettäjiä ei ole tallennettu, valtuutettu lähetys ei ole käytössä, vaikka valittaisiin "Päällä". Jos valitsit alkuasetuksissa valtuutetun vastaanoton asetukseksi "Pois", asetukset ovat samat kuin vastaanottoasetukset. Erikoislähettäjien muuttaminen suoritetaan samalla tavalla kuin niiden tallennus. Viite s.113 Parametriasetus (kytkin 08, bitti 2) 124

133 Erikoislähettäjän tallentaminen Edelleenlähetys Vastaanotetut asiakirjat tulostetaan ja lähetetään etukäteen tallennetuille vastaanotajille. Kohdekansioita voidaan myös tallentaa. On mahdollista lähettää eteenpäin vain erikoislähettäjiksi tallennettujen lähettäjien fakseja. Huom. Jotta voit käyttää toimintoa, tallenna erikoislähettäjä ja määritä sitten Vastaanottoasetusten Edelleenlähetys-valinnaksi "Päällä". Jos määrittelet "Päällä" kohdassa Edelleenlähetys ja valitset [Samat kuin perusasetukset], faksi lähetetään edelleen kohdassa "Määrittele lop. vastaanottaja" tallennetuille vastaanottajille. Jollei erikoislähettäjää ole määritetty, kaikki faksit lähetetään kohdassa "Määrittele lop. vastaanottaja" tallennetuille vastaanottajille. Voit asettaa edelleenlähetyskohteeksi faksikohteen, Internet-faksikohteen, IP-faksikohteen ja kohdekansion. Määritä kohdekansiot Järjestelmäasetusten Osoitekirjan hallinta -toiminnolla. Katso "Kansioiden tallentaminen". Jos olet määritellyt edelleenlähetyskansion, voit määritellä edelleenlähetykseen käytettävän tiedostomuodon. 4 Viite s.109 Edelleenlähetys s.113 Parametriasetus (kytkin 21, bitti 3) Muistilukko Tallenna tallennettujen lähettäjien (erikoislähettäjien) lähettämät asiakirjat muistiin tulostamatta niitä. Henkilöt, joilla ei ole muistilukon tunnusta, eivät voi tulostaa asiakirjoja ja siksi toiminto on hyödyllinen vastaanotettaessa luottamuksellisia asiakirjoja. Jollet tallenna yhtään lähettäjää, laite vastaanottaa faksit kaikilta vastaanottajilta käyttäen muistilukkovastaanottoa. Tärkeää Sinun on tallennettava muistilukon tunnus etukäteen. Jos tallennat saman lähettäjän muistilukkoon ja edelleenlähetykseen, edelleenlähetys on estetty. 125

134 Faksitoiminnot Erikoislähettäjien tallentaminen/muuttaminen Erikoislähettäjiä voi tallentaa tai muuttaa seuraavalla tavalla. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tallenna erikoislähettäjä] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse lähettäjät painamalla {U} tai {T}, ja paina sitten {OK}-näppäintä. 126

135 Erikoislähettäjän tallentaminen F Syötä lähettäjän nimi ja paina sitten {OK}-näppäintä. Syötä kohdenimi käyttämällä omaa nimeä ja omaa faksinumeroa. G Valitse [Täyd. sopimus] tai [Osasopimus] painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. 4 H Valitse kohdat näppäimillä {U} tai {T}, ja paina sitten {OK}-näppäintä. Valitse ainoastaan kohta, jonka haluat tallentaa. Peruuta asetukset painamalla {Poistu} -näppäintä. Näyttö palaa kohtaan E. I Paina [Poistu]. J Paina {Käyttäjän työkalut/laskuri}. Viite s.128 Valtuutettu vastaanotto s.128 Edelleenlähetys s.130 Muistilukko 127

136 Faksitoiminnot Valtuutettu vastaanotto Tee nämä asetukset tallentaessasi erikoislähettäjää. A Valitse [Valtuutettu vst.otto] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 B Valitse [Päällä] tai [Pois] painamalla {U} tai {T} ja paina sen jälkeen {OK}- näppäintä. Edelleenlähetys Määrittele nämä asetukset tallentaessasi erikoislähettäjää. Tärkeää Kullekin erikoislähettäjälle voidaan tallentaa yksi edelleenlähetyskohde. Kahden tai useamman edelleenlähetyskohteen tallentamiseen on käytettävä ryhmäkohdetta. Ryhmään voi tallentaa enintään 100 kohdetta. A Valitse [Edelleenlähetys] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Päällä] tai [Pois] painamalla {U} tai {T} ja paina sen jälkeen {OK}- näppäintä. Jos valitset [Pois], siirry kohtaan D. 128

137 Erikoislähettäjän tallentaminen C Määrittele vastaanottaja pikavalintanäppäimillä tai näppäimellä [ ], ja paina sitten {OK}-näppäintä. D Paina {OK}-näppäintä. Huom. Jos valitset [Samat kuin perusasetukset], asetukseksi tulee [Hallintatyökalut]- kohdassa määritetty [Edelleenlähetys]valinta. Paina näytön oikeanpuoleista painiketta kohteen vaihtamiseen faksinumeron, sähköpostiosoitteen, IP-faksikohteen ja kansion välillä. Aseta kohdekansiot valitsemalla [Järjestelmäasetukset]-kohdasta [Osoitekirjan hallinta]. Lisätietoja kohdekansioiden tallentamisesta on kohdassa "Kansioiden tallentaminen". Kun kansio on määritetty edelleenlähetyskohteeksi, voit asettaa edelleenlähetyksessä käytettävän tiedostomuodon. Katso "Parametriasetus" (kytkin 21, bitti 3). Edelleenlähetyskohteeksi määritetyn kohteen poistaminen kohdeluettelosta aiheuttaa edelleenlähetyskohteiden asetusten poistamisen, ja ne on asetettava uudelleen. Kun kohde muutetaan, asiakirja lähetetään edelleen uuteen kohteeseen. Jos määritetyn tyyppistä kohdetta ei ole, voit valita, mitä kohdetta käytetään vaihtoehtoisena kohteena. Katso "Parametriasetus" (kytkin 32, bitti 0). 4 Viite s.113 Parametriasetus s.214 Kansioiden tallentaminen 129

138 Faksitoiminnot Muistilukko Määrittele nämä asetukset tallentaessasi erikoislähettäjää. A Valitse [Muistilukko] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 B Valitse [Päällä] tai [Pois] painamalla {U} tai {T} ja paina sen jälkeen {OK}- näppäintä. Huom. Jos valitset [Samat kuin perusasetukset], asetukseksi tulee se asetus, joka valittiin [Hallintatyökalut]-asetusten kohdassa [Tallenna muistilukon koodi]. Erikoislähettäjän alkuasetusten tallentaminen Tallenna erikoislähettäjän alkuasetukset. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 130

139 Erikoislähettäjän tallentaminen C Valitse [Tallenna erikoislähettäjä] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Alkuasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse [Valtuutettu vastaanotto] tai [Erikoisvastaanotto] painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. 4 F Valitse [Päällä] tai [Pois] painamalla {U} tai {T} ja paina sen jälkeen {OK}- näppäintä. G Paina {Käyttäjän työkalut/laskuri}. Erikoislähettäjän poistaminen Poista erikoislähettäjän alkuasetukset tällä toiminnolla. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. 131

140 Faksitoiminnot B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tallenna erikoislähettäjä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 D Valitse [Poista erikoislähettäjä] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse poistettava lähettäjä painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. F Paina [Kyllä]. Peruuta erikoislähettäjän poistaminen painamalla [Ei]. Näyttö palaa kohdan D tilaan. G Paina {Käyttäjän työkalut/laskuri}. 132

141 Erikoislähettäjän tallentaminen Erikoislähettäjäluettelon tulostus Voit tuoda tallennetut erikoiskäyttäjät näytölle seuraavalla tavalla. A Valitse [Faksi] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 4 C Valitse [Tallenna erikoislähettäjä] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tulosta erik.lähett. lista] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Paina {Aloita}-näppäintä. Näyttö palaa kohdan C tilaan. Peruuta tulostus painamalla {Poistu} -näppäintä. Näyttö palaa kohdan C tilaan. F Paina {Käyttäjän työkalut/laskuri}. 133

142 Faksitoiminnot 4 134

143 5. Tulostintoiminnot Tässä luvussa kuvataan Tulostin-valikon käyttäjän työkaluja. Lisätietoja siitä, miten voit käyttää [Tulostin]-valikkoa, löytyy kohdasta "Käyttäjän työkalujen käyttö (Järjestelmäasetukset)". Viite s.4 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) Luettelo/testitulostus Tässä osassa kuvataan Tulostin-asetusten Luettelo/testitulostus-valikon käyttäjän työkaluja. Nämä asetukset liittyvät testitulostukseen, konfigurointisivun tulostus mukaan lukien. Suosittelemme tulostamaan asetusluettelon tarkistusta varten, jos laitteen ympäristöön tai sen tulostusasetuksiin tehdään muutoksia tai jos tallennetaan uusi ohjelma. Katseltavaksi voidaan tulostaa myös kaikki käytössä olevat merkit ja kokonaiset merkkisarjat (fontit). Monta listaa Voit tulostaa määritelysivun ja virheraportin. Konfigurointisivu Voit tulostaa laitteen nykyiset konfigurointiarvot. Virheraportti Voit tulostaa virheraportteja, joissa luetellaan kaikki tulostuksen aikana tapahtuneet virheet. Automaattisen työn peruutuksen ja ohjauspaneelista käsin peruutettujen töiden luettelot voidaan myös tulostaa. Virheraporttiin on tallennettu viimeisimmät 30 virhettä. Jos luetteloon lisätään uusi virhe ja 30 virhettä on jo tallennettu, vanhin virhe poistetaan. Jos vanhin virhe tapahtui kuitenkin jossakin seuraavista tulostustöistä, sitä ei poisteta. Tallennettuja virheitä voi olla enintään 30. Voit tarkistaa kunkin tulostustyön virhelokitiedot. Mallitulostus Salattu tulostus Viivästetty tulostus Tallennustulostus Valikkoluettelo Voit tulostaa tulostustoiminnot sisältävän valikkoluettelon. 135

144 Tulostintoiminnot PCL-fonttisivu Voit tulostaa nykyiset määrittelyt ja asennetun PCL-fonttiluettelon. PS-konfig./fonttisivu Voit tulostaa nykyiset määrittelyt ja asennetun PostScript-fonttiluettelon. Tämä valikko voidaan tulostaa vain, kun lisävarusteena hankittava PostScript 3 -yksikkö on asennettu. PDF-konfig./fonttisivu Voit tulostaa nykyiset määrittelyt ja asennetun PDF-fonttiluettelon. Tämä valikko voidaan tulostaa vain, kun lisävarusteena hankittava PostScript 3 -yksikkö on asennettu. Heksalista Voit tulostaa heksalistan. 5 Huom. Testitulostuksen luettelon asettelu on A4 (letter-koko). Suosittelemme asettamaan A4- tai letter-koon paperia (tavallista tai kierrätettyä) yhteen paperikaseteista. Kasetti, jossa on A4 (letter) -kokoista paperia, valitaan automaattisesti. Jos A4 (letter) -kokoista paperia ei ole asetettu yhteenkään paperikaseteista, valitaan ensisijainen paperikasetti. Jos ensisijaiseen paperikasettiin asetettu paperi on pienempää kuin A4 (letter) -koko, reunat saattavat jäädä tulostumatta. Jos ensisijaiseen paperikasettiin asetettu paperi on suurempaa kuin A4 (letter) -koko, reunat saattavat jäädä liian suuriksi. 136

145 Luettelo/testitulostus Lista/testisivun tulostaminen A Valitse [Tulostin] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Lista/Testitulostus] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse tulostettava luettelo käyttämällä näppäimiä {U} tai {T}ja paina sitten {OK}-näppäintä. 5 D Paina {Käyttäjän työkalut/laskuri}. 137

146 Tulostintoiminnot Huolto Tässä osassa kuvataan Tulostin-asetusten Huolto-valikon käyttäjän työkaluja. Lista/testitulostuslukko Voit lukita [Lista/Testitulostus] -valikon. Päällä Pois Poista kaikki väliaikaiset Voit poistaa kaikki väliaikaisesti laitteelle tallennetut tulotustyöt. Poista kaikki tallennetut Voit poistaa kaikki laitteelle tallennetut tulotustyöt. 5 Tummuus Voit säätää tulostusvärin tummuutta. Musta Syaani Magenta Keltainen Nollaa Viite s.47 Järjestelmäasetukset 138

147 Järjestelmä Järjestelmä Tässä osassa kuvataan Tulostin-valikon Järjestelmä-asetusten käyttäjän työkaluja. Tulosta virheraportti Jos valitset tämän asetuksen, virheraportti tulostetaan, kun tapahtuu tulostintai muistivirhe: Päällä Pois Autom. jatko Voit ottaa käyttöön Autom. jatko -toiminnon. Jos asetus on päällä, tulostus jatkuu järjestelmävirheen tapahduttua. Pois 0 minuuttia, 1 minuutti, 5 minuuttia, 10 minuuttia, 15 minuuttia Muistin ylivuoto Jos valitset tämän, tulostetaan muistin ylivuodosta virheraportti. Ei tulostusta Valitse tämä, jollet halua että sivuja tulostetaan virheen tapahtuessa. Peruutettua sivua ja sitä seuraavia sivuja ei tulosteta. Virheraportti Jos sivulla on virhe, se tulostetaan virheelliseen kohtaan asti. Seuraavat sivut tulostetaan normaalisti ja lopuksi tulostetaan virheraportti. Lajittelu kuitenkin peruutetaan. 5 Autom. poista väliaikaiset Voit valita, että kaikki laitteelle tallennetut tilapäiset tulotustyöt poistetaan automaattisesti. Päällä Jos otat toiminnon käyttöön, voit määrittää, miten kauan tiedostot säilytetään ennen kuin ne poistetaan automaattisesti. Enimmäisaika on 200 tuntia. Pois Autom. poista tallennetut Voit valita, että kaikki laitteelle tallennetut tulotustyöt poistetaan automaattisesti. Päällä Jos otat toiminnon käyttöön, voit määrittää, miten kauan tiedostot säilytetään ennen kuin ne poistetaan automaattisesti. Enimmäisaika on 180 päivää. Pois 139

148 Tulostintoiminnot Muistin käyttö Voit valita kohdissa "Fontit" ja "Tulostus" käytetyn muistin määrän paperikoon ja tarkkuuden mukaan. Fontit Tämä asetus koskee muistin käyttöä fonttien tallentamiseen. Tulostus Tämä asetus koskee erittäin nopeaan tulostukseen käytettyä muistia. Kaksipuolinen Voit valita tulostuksen paperin molemmille puolille. Pois Pitkä sivu Lyhyt sivu 5 Kopioita Voit asettaa kopioiden lukumäärän / 1 Oletuksena kopioiden määrä on 1. Tyhjän sivun tulostus Määrittele, tulostetaanko tyhjät sivut. Päällä Myös tyhjät sivut tulostetaan. Pois Tyhjiä sivuja ei tulosteta. Tulostinkieli Määrittele tulostinkieli. Autom. PCL PS PDF Valikko tulee näkyviin vain, kun PostScript 3 -yksikkö (lisävaruste) on asennettu. Korvaava paperikoko Voit ottaa käyttöön automaattisen paperikoon korvauksen (A4 ja LT). Automaattinen Pois 140

149 Järjestelmä Sivun koko Voit valita oletuspaperikoon. A3 A4 A5 B4JIS B5JIS C5 Env C6 Env DL Env / / / / / / / / / / / / 2 8K 16K Oma koko Oletus: metrijärjestelmä: A4, tuumajärjestelmä: 8 1 / 2 11 Kirjelomakkeen asetukset Asiakirjan kuva voidaan kääntää tulostettaessa. Alkuperäisiä kuvia käännetään tulostettaessa aina 180 astetta. Siksi tuloste ei ehkä ole halutunlainen tulostettaessa kirjelomakkeelle tai esipainetulle paperille. Tällä toiminnolla voit määritellä, käännetäänkö asiakirjaa. Pois Kun asetus on pois päältä, alkuperäisiä kuvia käännetään 180 astetta. Autom. tunnistus Kun asetus on "Autom. tunnistus", laite havaitsee automaattisesti kirjelomakkeen tai esipainetun paperin eikä käännä asiakirjaa. Päällä (aina) Kun asetus on "Päällä (aina)", asiakirjaa ei käännetä. Toiminto hidastaa tulostusnopeutta. 141

150 Tulostintoiminnot Ohisyöttötaso Valitse, ovatko ohjaimen vai laitteen asetukset etusijalla määritettäessä ohisyöttötason paperikokoa. Ohjain/käsky Laiteasetukset Reunukseton tulostus Määrittele, jätetäänkö tulostettaessa mahdollisimman pienet reunukset. Päällä Pois 5 Oletustulostinkieli Voit asettaa oletustulostinkielen, jollei laite tunnista tulostinkieltä automaattisesti. PCL PS PDF Valikko tulee näkyviin vain, kun PostScript 3 -yksikkö (lisävaruste) on asennettu. Kasetin vaihto Voit asettaa kasetin vaihdon. Päällä Pois RAM-levy Voit määrittää kuinka paljon tietoa RAM-levyllä voi olla. Jollet halua käyttää RAM-levyä, valitse [0 Mt]. Tämä asetus ei tule näkyviin, jos toimintojen laajennusyksikkö on asennettu. 0 Mt 2 Mt 4 Mt 8 Mt 16 Mt Huom. [Ohisyöttötaso]-asetus on ainoastaan ohisyöttötasoa varten. Viite Vianmääritys 142

151 Tietokoneliitäntä Tietokoneliitäntä Tässä osassa kuvataan Tulostin-valikon Tietokoneliitäntä-asetusten käyttäjän työkaluja. I/O-puskuri Voit asettaa I/O-puskurin koon. Normaalisti asetusta ei tarvitse muuttaa. 128 kt 256 Kt I/O-aikakatkaisu Voit asettaa ajan, jonka laite odottaa ennen tulostustyön lopettamista. Jos toinen portti vastaanottaa usein tietoja kesken tulostustyön, tässä kohdassa määritettyä aikaa tulisi pidentää. 10 sek. 15 sek. 20 sek. 25 sek. 60 sek

152 Tulostintoiminnot PCL-valikko Tässä osassa kuvataan Tulostin-asetusten PCL-valikon käyttäjän työkaluja. Suunta Voit asettaa sivun suunnan. Pysty Vaaka Riviä/sivu Voit asettaa rivien määrän sivua kohden / 1 Oletusasetus: metrijärjestelmä: 64, tuumajärjestelmä: 60 5 Fonttien lähde Voit asettaa oletusfontin tallennuspaikan. Pysyvä RAM Kiintolevy: SD SD-fonttilataus RAM, Kiintolevy, SD ja SD-fonttilataus voidaan valita vain, jos laitteeseen on ladattu fontteja. Fontin numero Voit asettaa haluamasi oletusfontin tunnuksen / 1 Oletusasetus on 0. Pistekoko Voit asettaa valitulle fontille käytettävän pistekoon. 4,00-999,75 / 0,25 Asetus on voimassa vain suhteutetuilla fonteilla. Oletusasetus on 12,00. Askelväli Voit asettaa valitun fontin merkkien määrän tuumaa kohti. 0,44-99,99 / 0,01 Asetus on voimassa vain kiinteävälisillä fonteilla. Oletusasetus on 10,

153 PCL-valikko Merkistö Määrittele valitun fontin tulostusmerkistö. Käytettävissä on seuraavat vaihtoehdot: Roman-8, ISO L1, ISO L2, ISO L5, PC-8, PC-8 D/N, PC-850, PC-852, PC8-TK, Win L1, Win L2, Win L5, Desktop, PS Text, VN Intl, VN US, MS Publ, Math- 8, PS Math, VN Math, Pifont, Legal, ISO 4, ISO 6, ISO 11, ISO 15, ISO 17, ISO 21, ISO 60, ISO 69, Win 3.0 Courier-fontti Voit valita courier-fonttityypin. Normaali Tumma Levennetty A4 Voit leventää tulostusalueen leveyttä (tulostettaessa A4-sivulle PCL:llä). Päällä Pois Kun asetus on päällä, leveys on 8 1 / 2 tuumaa. 5 Liitä CR-LF Kun asetus on päällä, kunkin rivinsiirron jälkeen tulee rivin vaihto: CR=CR, LF=CR LF, FF=CR FF. Päällä Pois Tarkkuus Voit asettaa tulostustarkkuuden pisteinä tuumaa kohti (dpi). 300 dpi 600 dpi 145

154 Tulostintoiminnot PS-valikko Tässä osassa kuvataan Tulostin-asetusten PS-valikon käyttäjän työkaluja. Valikko tulee näkyviin vain, kun lisävarusteena hankittava PostScript 3 -yksikkö on asennettu. 5 Datamuoto Voit valita datamuodon. Binaaridata TBCP Asetus ei ole voimassa, kun laitetta käytetään rinnakkais- tai EtherTalk-yhteydellä. Kun laitetta käytetään rinnakkaisyhteydellä tai jos tulostinohjaimelta lähetetään binaaridataa, tulostustyö peruutetaan. Kun laitetta käytetään Ethernet-yhteydellä, tulostustyö peruutetaan seuraavissa olosuhteissa: Tulostinohjaimen datamuoto on TBCP, ja näyttöpaneelissa valittu datamuoto on binaaridata. Tulostinohjaimen datamuoto on binaari, ja näyttöpaneelissa valittu datamuoto on TBCP. Tarkkuus Voit asettaa tulostustarkkuuden pisteinä tuumaa kohti (dpi). 300 dpi 600 dpi Väriasetus Voit tehdä väriasetuksen. Ei mitään Tarkka Erittäin tarkka Väriprofiili Voit asettaa väriprofiilin. Autom. Esitys Täysväri Valokuva Käyttäjäasetus 146

155 PDF-valikko PDF-valikko Tässä osassa kuvataan Tulostin-asetusten PDF-valikon käyttäjän työkaluja. Vaihda PDF-salasana Aseta salasana, jota tarvitaan PDF-suoratulostuksessa. Nykyinen salasana Uusi salasana Vahvista uusi salasana Salasana voidaan asettaa Web Image Monitor-ohjelmalla, mutta siinä tapauksessa salasanatiedot lähetetään verkon kautta. Jos tietoturvaa pidetään hyvin tärkeänä, aseta salasana tämän valikon avulla käyttöpaneelista. PDF-ryhmäsalasana Aseta ryhmäsalasana joka on jo asetettu DeskTopBinder-ohjelmalla. Nykyinen salasana Uusi salasana Vahvista uusi salasana Salasana voidaan asettaa Web Image Monitor-ohjelmalla, mutta siinä tapauksessa salasanatiedot lähetetään verkon kautta. Jos turvallisuutta pidetään hyvin tärkeänä, aseta salasana tämän valikon avulla käyttöpaneelista. 5 Tarkkuus Voit asettaa tulostustarkkuuden pisteinä tuumaa kohti (dpi). 300 dpi 600 dpi Väriasetus Voit tehdä väriasetuksen. Ei mitään Tarkka Erittäin tarkka Väriprofiili Voit asettaa väriprofiilin. Autom. Esitys Täysväri Valokuva Käyttäjäasetus 147

156 Tulostintoiminnot 5 148

157 6. Skanneritoiminnot Tässä luvussa kuvataan Skanneri-valikon käyttäjän työkaluja. Lisätietoja siitä miten voit käyttää [Skanneri] -valikkoa, katso kohta "Käyttäjän työkalujen käyttö (Järjestelmäasetukset)". Viite s.4 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) Skannausasetukset Tässä osassa kuvataan Skanneri-asetusten Skannausasetukset-valikon käyttäjän työkaluja. Skannauksen oletusasetukset Lukuisia perusasetuksia (tarkkuus ja skannauskoko) voidaan asettaa. Voit tallentaa skannausasetukset samalla tavoin kuin määrittelit ne. Katso lisätietoja Skannerin käyttöohjeesta. Tarkkuus 100 dpi 200 dpi 300 dpi 400 dpi 600 dpi Skannauskoko Asetuksen paperikoot [Autom. tunn.], [A3L], [B4 JISL], [A4K], [A4L], [B5 JISK], [B5 JISL], [A5K], [A5L], [11 17L], [8 1 / 2 14L], [8 1 / 2 13L], [8 1 / 2 11K], [8 1 / 2 11L], [5 1 / / 2 K], [5 1 / / 2 L], [Oma koko] Oma paperikoko -asetukset ovat seuraavat: pysty: 105,0-297,0 mm (4,2-11,6 tuumaa), vaaka: 128,0-432,0 mm (5,1-17,0 tuumaa) Alkuperäisen asetukset Tämä asetus on käytettävissä vain, jos olet asentanut lisävarusteena toimitettavan kääntävän syöttölaitteen. Aseta oletusasetukseksi, ovatko alkuperäiset yksi- vai kaksipuolisia. Jos valitaan kaksipuoleinen, tulee määrittää sivujen suhde toisiinsa. Jos alkuperäiset ovat aina samanlaisia, aseta kyseinen tyyppi oletusasetukseksi käytön helpottamiseksi. 1-puol. alkuperäinen 2-puol. alkuperäinen (pitkä sivu) 2-puol. alkuperäinen (lyhyt sivu) 149

158 Skanneritoiminnot Erikokoiset alkuperäiset Tällä asetuksella määritetään, tunnistetaanko alkuperäisen koko automaattisesti, jos syöttölaitteeseen asetetaan erikokoisia alkuperäisiä. Jos alkuperäisen koko määritetään skannauksen yhteydessä, tämä asetus ohitetaan. Päällä Pois Jos [Pois] on valittu, skannauskooksi on valittu [Autom. tunn.] ja syöttölaitteeseen asetetaan erikokoisia alkuperäisiä, skannauskooksi tulee enimmäiskoko. Alkuperäisten suunta Valitse alkuperäisten oletussuunta. Jos alkuperäiset asetetaan aina samoin, aseta tämä oletussuunnaksi käytön helpottamiseksi. 6 Alkuperäisen asetukset Tee nämä asetukset alkuperäisen paperityypin mukaan. Tässä tehdyt asetukset on määritetty skanneritoiminnon {Neliväri/MV}- ja {Alkuper. tyyppi} -näppäimille. Tyyppi 1 (Väri: Teksti) / Tyyppi 2 (Väri: Kuva) Neliväri: Teksti/Valokuva Neliväri: kiiltävä Tyyppi 3 (MV: teksti) / Tyyppi 4 (MV: Kuva) Teksti/Viivapiirros Teksti Teksti/kuva Kuva Harmaa sävy Väritila-asetus Määrittele, skannataanko alkuperäiset nelivärisinä vai mustavalkoisina. Neliväri Mustavalkoinen 150

159 Skannausasetukset Dropout-väriasetus Määrittele alkuperäisen väri, jonka haluat jättää skannattaessa pois. Määritelty väri jätetään pois esimääritetyllä alueella ja alkuperäiset skannataan sen jälkeen. Ota käyttöön määritelty [Dropout-väriasetus] valitsemalla Skanneri-valikon kohdassa [Alkuperäisen asetukset] [Teksti]-asetukseksi "Tyyppi 3 (MV)" tai "Tyyppi 4 (MV)". Ei mitään Punainen Vihreä Sininen Kromaattinen Jos valitset muun kohdan kuin [Ei mitään], määrittele valitun värin taso (1-5) painamalla {W}- tai {V}-näppäintä. Viite Skannerin käyttöohje 6 151

160 Skanneritoiminnot Kohdeluettelon asetukset Tässä osassa kuvataan Skanneri-asetusten Kohdeluettelon asetukset -valikon käyttäjän työkaluja. Valitse näytön oletustila ja nimikkeet sähköpostin ja jakelupalvelimen kohdeluetteloille. Kohdelista 1 Valitse kohdelista, joka esitetään, kun laite on aloitustilassa. Sähköposti Jakelupalvelin Päivitä palvel. kohdelista Yleensä palvelimen kohdelista päivitetään automaattisesti. Tällä toiminnolla voit suorittaa päivityksen manuaalisesti milloin tahansa. Päivitä palvelimen kohdeluettelo painamalla [Päivitä palvel. kohdelista]. 6 Kohdelista 2 Valitse laitteen osoitekirjasta mikä osoitekirja näkyy oletusasetuksena. Toiminto on käytössä, kun [Sähköposti] on valittu kohdassa [Kohdelista 1]. Sähköpostiosoite Kansio 152

161 Lähetysasetukset Lähetysasetukset Tässä osassa kuvataan Skanneri-asetusten Lähetysasetukset-valikon käyttäjän työkaluja. Tässä osassa kuvataan, miten esimerkiksi määritetään skannaustiedoston pakkaustapa ja TWAIN-verkkoskanneri otetaan käyttöön ja poistetaan käytöstä. Seuraavat lähetysasetukset ovat käytettävissä: TWAIN-valmiusaika Kun laitetta käytetään sähköpostin tai tiedoston lähettämiseen tai se toimii asiakirjapalvelimena tai verkkoskannerina, TWAIN-skannerin skannauspyyntö siirtää laitteen TWAIN-skannaustilaan. Tämä asetus määrittää, millaisella viiveellä laite siirtyy TWAIN-skanneritilaan. Päällä: 10 sekuntia Kun [Päällä] on valittu, voit näppäillä viiveen numeronäppäimillä (3-30 sekuntia). Tässä voit määrittää, miten kauan laite odottaa viimeisen näppäintoiminnon jälkeen ennen kytkeytymistä TWAIN-skanneritilaan. Pois Kun [Pois] on valittu, laite kytkeytyy verkon TWAIN-skanneritilaan välittömästi. 6 Tiedostotyyppien järjestys Valitse lähetetäänkö skannatut alkuperäiset yksisivuisina tiedostoina vai monisivuisina tiedostoina. Valitse yksisivuisille tiedostoille TIFF/JPEG tai PDF. Valitse monisivuisille tiedostoille joko TIFF tai PDF. Yksi sivu:tiff/jpeg Yksi sivu:pdf Monisivu: TIFF Monisivu:PDF Pakkaus (MV) Valitse pakataanko mustavalkoiset skannaustiedostot. Päällä Pois Pakkaus vähentää skannaustiedoston siirtämiseen tarvittavaa aikaa. Tiedoston siirtämiseen kuluva aika riippuu tiedostokoosta ja verkon kuormituksesta. 153

162 Skanneritoiminnot Pakkaus (harmaa/neliväri) Määrittele pakataanko monitasoiset (harmaasävy/neliväri) skannaustiedostot. Päällä Pois Jos valitset [Päällä], voit määritellä pakkaustason (1-5). Kuvanlaatu on parempi, jos pakkaustaso on alhainen, mutta tiedoston siirtoon kuluva aika on vastaavasti pidempi. Tiedoston siirtämiseen kuluva aika riippuu tiedostokoosta ja verkon kuormituksesta. 6 Tulosta ja poista skannausraportti Tästä laitteesta voi tarkistaa enintään 100 viimeisintä lähetys/toimitustulosta. Voit valita, tulostetaanko lähetysraportti, jos tallennettujen tulosten määrä ylittää sadan. Suojausasetuksista riippuen lokia ei ehkä tulosteta. Tulosta ja poista kaikki Lähetys/toimitusloki tulostetaan automaattisesti. Tulostettu loki poistetaan. Älä tulosta:poista vanhat Lähetys/toimitustulokset poistetaan yksi kerrallaan, kun uusia tuloksia tallennetaan. Älä tulosta:peruuta Lähetystä/jakelua ei voi suorittaa, jos raportti on täynnä. Kaikki tiedot poistetaan tulostuksen jälkeen. Jos tietoja ei tulosteta, ylimääräiset tiedot poistetaan vanhimmasta alkaen. Lokia tulostettaessa odottavia tiedostoja ei voi lähettää. Tulosta skannausloki Skannausloki tulostetaan ja poistetaan. Poista skannausloki Skannausloki poistetaan eikä sitä tulosteta. S-postin max.koko Valitse, rajoitetaanko kuvatiedoston sisältävän sähköpostin kokoa. Päällä: Kt Pois Kun [Päällä] on valittu, näppäile kokorajoitus ( , 400 Kt) numeronäppäimillä. Jos SMTP käyttää kokorajoitusta, määritä asetukset sen mukaan. 154

163 Lähetysasetukset Jaa ja lähetä sähköposti Valitse, lähetetäänkö kohdassa [S-postiviestin max.koko] määritetyn koon ylittävä kuva useampana eri sähköpostiviestinä. Toiminto on käytössä vain kun asetus [Päällä] on valittu kohdassa [S-postiviestin max.koko]. Päällä (sivuittain) Päällä (max. koko): 5 (jakojen enimmäismäärä) Pois Kun [Päällä (max. koko)] on valittu, näppäile jakojen enimmäismäärä (2-500) numeronäppäimillä. Kun [Monisivu: TIFF] tai [Monisivu: PDF] on valittu kohdassa [Tiedostotyyppien järjestys], kuvaa ei jaeta, vaikka [Päällä (sivuittain)] valittaisiin. Kun [Päällä (max. koko)] on valittu, joitain vastaanotettuja tiedostoja ei ehkä voida palauttaa, sähköpostiohjelmasta riippuen. Kun [Pois] on valittu, sähköpostia ei lähetetä, jos sen koko ylittää rajan, ja näkyviin tulee virheviesti. Skannaustiedosto poistetaan. Aseta sähköpostin enimmäiskoko SMTP-palvelimen kapasiteetin mukaan. Sähköpostin kielivalinta Valitse kieli, jolla sähköpostitiedot, kuten aihe, päivämäärä ja pääkäyttäjän sähköpostiosoite lähetetään. Valitse yksi seuraavista 20 kielestä: Brittiläinen englanti, amerikan englanti, saksa, ranska, italia, espanja, hollanti, portugali, puola, tsekki, ruotsi, suomi, unkari, norja, tanska, japani, yksinkertaistettu kiina, perinteinen kiina, venäjä ja hangul. Valmista tekstipohjaa ei voi muuttaa

164 Skanneritoiminnot 6 156

165 7. Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Tässä luvussa kuvataan, miten osoitekirjaan tallennetaan kohteita ja käyttäjiä. Lisätietoja siitä, miten voit käyttää [Järjestelmäasetukset]-valikkoa, katso kohta "Käyttäjän työkalujen käyttö (Järjestelmäasetukset)". Viite s.4 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) Osoitekirja Kun käyttäjänimien ja sähköpostiosoitteiden kaltaisia tietoja tallennetaan osoitekirjaan, niitä on helppo käsitellä. Voit käyttää Web Image Monitor -ohjelmaa nimien tallentamiseen osoitekirjaan. Lisätietoja Web Image Monitor-toiminnosta saat kohdasta Web Image Monitor Ohje. Tärkeää Osoitekirjan tiedot tallennetaan kiintolevylle. Ne saatetaan menettää, jos kiintolevy vaurioituu. Valmistaja ei ole vastuussa mistään tietojen menetyksestä aiheutuvista vahingoista. Voit rekisteröidä ja muokata seuraavia osoitekirjan tietoja: Nimi Voit tallentaa käyttäjän nimen. Nämä ovat perustiedot, joita tarvitaan laitteen käyttäjien hallintaan. Faksinumeron tai sähköpostiosoitteen tallentamiseksi osoitekirjaan sinun on ensin määriteltävä oma käyttäjänimi ja kohde. Todennustiedot Tässä kohdassa voi määrittää käyttäjäkoodeja, joiden avulla voi rajoittaa tiettyjen toimintojen käyttöä ja tarkistaa toimintojen käyttötiedot. Tässä voidaan tallentaa myös sähköpostin lähettämisessä, kansiosiirrossa tai LDAP-palvelimen käytössä tarvittavia käyttäjänimiä ja salasanoja. 157

166 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Suojaus Voit asettaa suojauskoodit lähettäjän nimen tai kansioiden luvattoman käytön estämiseksi. Faksiasetukset Voit tallentaa faksinumeroita, linjan ja faksin otsikkorivin sekä valita leiman lisäyksen. Käytettäessä IP-faksia on mahdollista tallentaa IP-faksikohde ja valita protokolla. Sähköpostiasetukset Voit tallentaa sähköpostin vastaanottajia osoitekirjaan. 7 Kansiotiedot Voit tallentaa protokollan, polun nimen ja palvelimen nimen. SMB FTP NCP 158

167 Osoitekirja Tallenna ryhmä Hallinnan helpottamiseksi voit muodostaa tallennetuista sähköpostiosoitteista ja kansiokohteista ryhmiä. Huom. Käyttämällä SmartDeviceMonitor for Admin-ohjelman [Osoitteiden hallintatyökalu]-toimintoa, voit tehdä osoitekirjan tiedoista varmuuskopioita. Suosittelemme varmuuskopioiden tekemistä osoitekirjan tiedoista. Käyttöohjeet löytyvät SmartDeviceMonitor for Admin -ohjelman ohjetiedostosta. Viite s.276 SMTP-todennus s.214 Kansioiden tallentaminen s.280 LDAP-todennus Nimien hallinta osoitekirjassa Kun nimi ja hakemisto tallennetaan etukäteen, on mahdollista määrittää sähköpostin ja kansion vastaanottajat valitsemalla vain pikavalintanäppäin. 7 Viite s.162 Nimien tallentaminen Faksin lähettäminen pikavalinnalla Kun faksinumero tallennetaan osoitekirjaan, voit helposti määrittää faksin vastaanottajan valitsemalla sen vastaanottajahausta tai pikavalintanäppäimillä. Kun leiman lisäyksen asetuksena on PÄÄLLÄ, vastaanottajan nimi ja vakioviestit tulostetaan vastaanottajan faksiin. Kun IP-faksikohteet tallennetaan osoitekirjaan, kohteen voi määrittää helposti valitsemalla sen faksin aloitusnäytössä näkyvistä vastaanottajista. Tallennettuja IP-faksinumeroita voidaan käyttää ja tulostaa lähettäjän IP-faksinumeroina. Viite s.183 Faksikohde 159

168 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Sähköpostin lähettäminen pikavalinnalla Kun sähköpostiosoitteita tallennetaan osoitekirjaan, voit helposti määrittää sähköpostin vastaanottajat vastaanottajahausta valitsemalla tai pikavalintanäppäimillä, kun lähetät asiakirjan Internet-faksilla. Sähköpostiosoitteen voi määrittää myös valitsemalla skannerin aloitusnäytössä näkyvän vastaanottajan, kun asiakirja lähetetään skanneritoiminnolla. Tallennettua sähköpostiosoitetta voidaan käyttää lähettäjän osoitteena ja lähettäjän osoite syötetään automaattisesti sähköpostin Lähettäjä-kenttään. Viite s.206 Sähköpostin vastaanottaja Skannattujen tiedostojen lähettäminen suoraan jaettuun kansioon 7 Kun polun nimi, käyttäjänimi ja salasana on tallennettu, voit muodostaa yhteyden jaettuun kansioon valitsemalla sen vastaanottajien hausta tai valitsemalla sen pikavalintanäppäimillä aina kun lähetät tiedostoja skanneritoiminnolla jaettuun kansioon. Kun kansio jaetaan Windows-käyttöjärjestelmässä, valitse SMB-protokolla. Kun kansio tallennetaan FTP-palvelimelle, valitse FTP-protokolla. Kun kansio tallennetaan NetWare-palvelimelle, valitse NCP-protokolla. Viite s.214 Kansioiden tallentaminen Jaetun kansion käytön rajoittaminen Kun suojauskoodi on tallennettu, voidaan määrittää suojauksen kohde, jottei sähköpostiosoitetta voi käyttää luvatta. Voit estää valtuuttamattomien käyttäjien pääsyn tallennettuihin kansioihin. Viite s.270 Suojauskoodin tallentaminen 160

169 Osoitekirja Käyttäjien ja laitteen käytön hallinta Tallenna käyttäjäkoodit seuraavien toimintojen käytön rajoittamiseksi ja kaikkien käyttäjien käyttämien toimintojen tarkistamiseksi: Kopiokone Faksi Skanneri Tulostin Viite s.167 Todennustiedot 7 161

170 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Nimien tallentaminen Tallenna myös nimet käyttäjätiedoiksi. Käyttäjänimi on hyödyllinen valittaessa vastaanottaja faksien tai sähköpostien lähetystä varten. Sitä voi käyttää myös kansiokohteena. Enintään 150 nimeä voi tallentaa. Nimien tallentaminen Tässä jaksossa kuvataan nimien tallentamista. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 162

171 Nimien tallentaminen E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Kun tallennat uuden kohdenumeron, nyt käytettävissä olevat numerot näkyvät automaattisesti. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. F Syötä nimi ja paina sitten {OK}-näppäintä. Käyttäjänimessä voi käyttää enintään 20 merkkiä. G Paina {OK}-näppäintä. 7 H Paina {Käyttäjän työkalut/laskuri}. Huom. Tallentamalla hakemiston voit hakea nimiä helpommin. Automaattinen tallennus ei ole mahdollista, kun tallennetaan hakemistoa SmartDeviceMonitor for Admin- tai Web Image Monitor-ohjelmasta. Viite Tietoja laitteesta 163

172 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Tallennetun nimen muuttaminen Tässä jaksossa kuvataan miten nimi muutetaan. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Jollet halua muuttaa kohdenumeroa, siirry seuraavaan vaiheeseen. Voit automaattisesti määritellä kohdeumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 164

173 Nimien tallentaminen F Syötä uusi nimi ja paina sitten {OK}-näppäintä. G Muuta kohdenumeroa painamalla [Kohdenro]. Määritä uusi numero numeronäppäimillä tai pikavalintanäppäimellä ja paina sitten {OK}-näppäintä. H Paina {OK}-näppäintä. I Paina {Käyttäjän työkalut/laskuri}. Viite Tietoja laitteesta 7 Tallennetun nimen poistaminen Tässä jaksossa kuvataan miten nimi poistetaan. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 165

174 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Poista] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä poistettavan kohteen kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. 7 Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina [Kyllä]. G Paina {Käyttäjän työkalut/laskuri}. 166

175 Todennustiedot Todennustiedot Seuraavassa kuvataan, miten käyttäjäkoodin todennus tapahtuu. Tärkeää Käyttäjäkoodeilla rajatut toiminnot ovat kaikissa toimintatiloissa samat. Jos muutat tai poistat käyttäjäkoodeja, valvontatiedot ja rajoitukset eivät ole enää voimassa. Tallenna käyttäjäkoodit seuraavien toimintojen käytön rajoittamiseksi ja kaikkien käyttäjien käyttämien toimintojen tarkistamiseksi: Kopiokone Faksi Skanneri Tulostin Huom. Skannattujen sivujen määrä lasketaan erikseen jokaiselle käyttäjäkoodille. Tämä mahdollistaa jokaisen käyttäjän kyseisen toiminnon käytön seurannan. Jos haluat tallentaa tulostinohjaimen käyttäjäkoodin automaattisesti, valitse kyseiselle tulostimelle [Autom. tallennus] kohdassa Käyttäjäkoodin todennus. Jos haluat käyttää Käyttäjän työkaluissa asetettua käyttäjäkoodia, aseta Käyttäjän työkaluissa tallennetut käyttäjäkoodit tulostinohjaimelle. Lisätietoja käyttäjäkoodien asettamisesta tulostinohjaimelle, katso tulostinohjaimen ohjetiedosto. 7 Viite s.75 Käyttäjätodennus Käyttäjäkoodin tallentaminen Tässä osassa selvitetään miten käyttäjäkoodi tallennetaan. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 167

176 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 E Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. 168

177 Todennustiedot G Paina [Kohde]. H Valitse [Tod.tiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Valitse [Käyttäjäkoodi] painamalla {U} tai {T} ja paina {OK}-näppäintä. J Syötä käyttäjäkoodi numeronäppäinten avulla ja paina sen jälkeen {OK}- näppäintä. 7 Jos syötit väärän koodin, paina {Tyhjennä/Seis}-näppäintä ja syötä oikea koodi. Käyttäjäkoodin määrittämiseen voi käyttää enintään 8 numeroa. K Valitse [Sallitut toiminnot] painamalla {U} tai {T} ja paina {OK}-näppäintä. L Valitse käyttäjäkoodiin liitettävä toiminto painamalla {V} ja paina {OK}- näppäintä. 169

178 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa M Paina {Poistu}-näppäintä. N Paina [Lopeta]. O Paina {OK}-näppäintä. P Paina {Käyttäjän työkalut/laskuri}. Huom. Voit syöttää käyttäjäkoodiin 1-8 numeroa. Katso nimen tallentaminen kohdasta "Nimien tallentaminen". 7 Viite s.162 Nimien tallentaminen Käyttäjäkoodin vaihtaminen Tässä osassa selvitetään miten käyttäjäkoodi vaihdetaan. Tärkeää Vaikka muutat käyttäjäkoodia, laskuri ei nollaudu. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 170

179 Todennustiedot C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. 7 G Paina [Kohde]. 171

180 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa H Valitse [Tod.tiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Valitse [Käyttäjäkoodi] painamalla {U} tai {T} ja paina {OK}-näppäintä. J Syötä uusi käyttäjäkoodi numeronäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. 7 K Valitse [Sallitut toiminnot] painamalla {U} tai {T} ja paina {OK}-näppäintä. L Valitse toiminto, johon liittyvää käyttäjäkoodia halutaan muuttaa, painamalla {V} ja paina sen jälkeen {OK}-näppäintä. M Paina {Poistu}-näppäintä. 172

181 Todennustiedot N Paina [Lopeta]. O Paina {OK}-näppäintä. P Paina {Käyttäjän työkalut/laskuri}. Huom. Katso tiedot nimen tai näppäinnäytön nimen muuttamisesta kohdasta "Nimen muuttaminen". Viite s.164 Tallennetun nimen muuttaminen Käyttäjäkoodin poisto Tässä osassa selvitetään miten käyttäjäkoodi poistetaan. Tärkeää Kun käyttäjäkoodi poistetaan, laskuri nollataan automaattisesti. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 173

182 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Näppäile poistettava kohdenumero numeronäppäimillä ja paina sitten {OK}-näppäimellä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. 7 G Paina [Kohde]. H Valitse [Tod.tiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. 174

183 Todennustiedot I Valitse [Käyttäjäkoodi] painamalla {U} tai {T} ja paina {OK}-näppäintä. J Poista käyttäjäkoodi painamalla {Tyhjennä/Seis}-näppäintä ja paina sitten {OK}-näppäintä. K Paina {Poistu}-näppäintä. L Paina [Lopeta]. 7 M Paina {OK}-näppäintä. N Paina {Käyttäjän työkalut/laskuri}. Huom. Katso kohdasta "Tallennetun nimen poistaminen", miten nimi poistetaan. Viite s.165 Tallennetun nimen poistaminen 175

184 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Käyttäjäkohtaisen laskurin näyttö Tässä luvussa kuvataan miten saadaan näkyville käyttäjäkohtainen laskuri. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Näytä/tulosta laskuri] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Näytä] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse laskuri painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. Esiin tulevassa laskurissa toimintojen käyttö esitetään käyttäjäkoodeittain. 176

185 Todennustiedot F Paina {OK}-näppäintä. G Paina {Käyttäjän työkalut/laskuri}. Käyttäjäkohtaisen laskurin tulostus Tässä luvussa kuvataan miten tulostetaan käyttäjäkohtainen laskuri. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 C Valitse [Näytä/tulosta laskuri] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tulosta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse [Per käyttäjä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 177

186 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Määritä käyttäjän valintatapa näppäimillä {U} tai {T}, ja paina sitten {OK}-näppäintä. G Valitse käyttäjä. Jos valitsit [Käsinsyöttö] kohdassa F, syötä käyttäjäkoodi ja paina sitten {OK}- näppäintä. Jos valitsit [Näytä kohdeluettelo] kohdassa F, vahvista käyttäjäkoodi näppäimellä {V} ja paina sitten {OK}-näppäintä. 7 H Valitse laskuri, jonka haluat tulostaa, näppäimillä {U} tai {T}, ja vahvista painamalla {V}, ja paina sitten {OK}-näppäintä. I Paina {Aloita}-näppäintä. J Paina {Käyttäjän työkalut/laskuri}. 178

187 Todennustiedot Kaikkien käyttäjien laskurin tulostus Tässä luvussa kuvataan miten tulostetaan kaikkien käyttäjien laskuri. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Näytä/tulosta laskuri] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tulosta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse [Kaikki] painamalla {U} tai {T} ja paina {OK}-näppäintä. 179

188 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Valitse laskuri, jonka haluat tulostaa, näppäimillä {U} tai {T}, ja vahvista painamalla {V}, ja paina sitten {OK}-näppäintä. G Paina {Aloita}-näppäintä. H Paina {Käyttäjän työkalut/laskuri}. Tulostuslaskurin nollaaminen 7 Tässä jaksossa selvitetään, miten tulostuslaskuri nollataan. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Näytä/tulosta laskuri] painamalla {U} tai {T} ja paina {OK}-näppäintä. 180

189 Todennustiedot D Valitse [Tyhjennä] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Valitse [Per käyttäjä] painamalla {U} tai {T} ja paina {OK}-näppäintä. F Valitse valintatapa näppäimillä {U} tai {T}, ja paina sitten {OK}-näppäintä. G Valitse käyttäjä, jonka laskuri nollataan. Jos valitsit [Manuaal.] kohdassa F, syötä käyttäjäkoodi ja paina sitten {OK}- näppäintä. 7 Jos valitsit [Näytä kohdeluettelo] kohdassa F, vahvista käyttäjäkoodi näppäimellä {V} ja paina sitten {OK}-näppäintä. H Valitse laskuri, jonka haluat tyhjentää, näppäimillä {U} tai {T}, ja vahvista painamalla {V}, ja paina sitten {OK}-näppäintä. 181

190 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa I Paina [Kyllä]. J Jos haluat tyhjentää kaikkien käyttäjien laskurin, valitse [Kaikki] käyttämällä näppäintä {U} tai {T}, ja paina sitten {OK}-näppäintä. K Valitse laskuri, jonka haluat tyhjentää, näppäimillä {U} tai {T}, ja vahvista painamalla {V}, ja paina sitten {OK}-näppäintä. 7 L Paina [Kyllä]. M Paina {Käyttäjän työkalut/laskuri}. 182

191 Faksikohde Faksikohde Jos faksinumero tallennetaan, sitä ei tarvitse näppäillä erikseen joka kerta, kun faksitoiminnolla skannattuja asiakirjoja lähetetään. Faksikohteen valinta on helppoa, jos faksikohteelle tallennetaan Nimi. Voit tallentaa faksinumerot valitsemalla ne uudelleenvalintatoiminnosta. Tallennettuja faksinumeroita voi käyttää lähettäjän faksinumeroina. Faksikohde voi olla: Faksinumero Valitse tämä, jos haluat lähettää faksin puhelinverkon kautta. IP-faksin vastaanottaja Valitse tämä, jos haluat lähettää faksin TCP/IP-verkossa olevaan laitteeseen. Faksia ei voi lähettää toisessa verkossa olevaan laitteeseen, jos kyseisessä verkossa käytetään palomuuria. Voit tallentaa faksikohteeseen seuraavat tiedot: Faksinumero Tallentaa kohteen faksinumeron. Faksinumerossa saa olla enintään 128 numeroa. Faksinumeron täytyy olla täydellinen. SUB-koodi Kun tallennat SUB-koodin, voit lähettää luottamuksellisia asiakirjoja muihin fakseihin, jotka tukevat vastaavaa toimintoa. Katso Faksin käyttöohje. 7 SEP-koodi SEP-koodin tallentaminen mahdollistaa pollausvastaanoton muista fakseista, jotka tukevat pollausvastaanottoa. Katso Faksin käyttöohje. Ulkomaanlähetys-tila Kun valitset Ulkomaanlähetystilaksi [Päällä], laite hidastaa siirtonopeutta lähetyksen luotettavuuden varmistamiseksi. Lähettäminen kuitenkin kestää kauemmin. 183

192 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Leiman lisäys Jos käytät tätä toimintoa, lähettämääsi asiakirjaan lisätään tietoja kuten esimerkiksi vastaanottajan nimi, kun se tulostetaan kohteessa. Tiedot tulostetaan seuraavasti: Vastaanottajan nimi Kohdassa [Faksinumero] määritelty vastaanottajan nimi tulostetaan sivun yläosaan "Vastaanottaja:"-tekstin jälkeen. Vakioviesti Tallennettu kaksirivinen lause tulostetaan kohdassa "Vastaanottajan nimi". Käyttääksesi toimintoa valitse [Päällä] kohdassa "Leiman lisäys", kun tallennat faksin vastaanottajia, ja valitse myös [Tallennettu nimi], kun lähetät fakseja. Faksin otsikkorivi ja leima tulostetaan myös lähetettäessä fakseja sähköpostitse. Voit tallentaa omia leimoja laitteeseen tallennettujen vakioleimojen lisäksi. Katso Faksin käyttöohje. IP-faksikohteeseen voi tallentaa seuraavat tiedot: IP-faksi Tallenna IP-faksikohde. Voit tallentaa nimen käyttäen enintään 128 merkkiä. Tämä asetus on tehtävä IP-faksia käytettäessä. Tämä asetus toimii vain silloin, kun IP-faksitoiminto on valittu. 7 SUB-koodi Kun tallennat SUB-koodin, voit lähettää luottamuksellisia asiakirjoja muihin fakseihin, jotka tukevat vastaavaa toimintoa. Katso Faksin käyttöohje. SEP-koodi SEP-koodin tallentaminen mahdollistaa pollausvastaanoton muista fakseista, jotka tukevat pollausvastaanottoa. Katso Faksin käyttöohje. Valitse protokolla Valitse IP-faksin lähetysprotokolla. Tämä asetus toimii vain silloin, kun IP-faksitoiminto on valittu. Viite s.255 Nimien tallentaminen ryhmään s.270 Suojauskoodin tallentaminen 184

193 Faksikohde Faksikohde Tässä osassa selvitetään miten faksinumero tallennetaan. Faksikohteen tallentaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 185

194 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 I Syötä faksinumero numeronäppäinten avulla ja paina sen jälkeen {OK}- näppäintä. J Määrittele lisäasetukset, kuten SUB-koodi, SEP-koodi ja Kansainvälinen lähetys. K Paina [Lopeta]. L Paina {OK}-näppäintä. 186

195 Faksikohde M Paina {Käyttäjän työkalut/laskuri}. Huom. Syötettyäsi faksinumeron muista painaa {OK}-näppäintä. Jos painat {Poistu} -näppäintä painamatta {OK}-näppäintä, syötettyä numeroa ei tallenneta. Kun ryhmä on tallennettu, voit lisätä faksikohteen tähän ryhmään. Lisätietoja ryhmän tallentamisesta on osassa "Nimien tallentaminen ryhmään". Katso nimen tallentaminen kohdasta "Nimien tallentaminen". Viite s.162 Nimien tallentaminen s.190 Faksikohteen valitseminen lähettäjäksi s.191 SUB-koodin tallentaminen s.192 SEP-koodin tallentaminen s.193 Ulkomaanlähetystilan asettaminen s.194 Leiman lisäyksen asettaminen s.257 Nimien tallentaminen ryhmään Faksikohteen muuttaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 187

196 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. 7 G Paina [Kohde]. H Valitse [Faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Syötä uudelleen kohde, jonka haluat muuttaa. 188

197 Faksikohde J Paina [Lopeta]. K Paina {OK}-näppäintä. L Paina {Käyttäjän työkalut/laskuri}. Huom. Katso tiedot nimen tai näppäinnäytön nimen muuttamisesta kohdasta "Nimen muuttaminen". Viite s.190 Faksikohteen muuttaminen s.191 SUB-koodin tallentaminen s.192 SEP-koodin tallentaminen s.193 Ulkomaanlähetystilan asettaminen s.194 Leiman lisäyksen asettaminen s.164 Tallennetun nimen muuttaminen 7 189

198 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Faksikohteen valitseminen lähettäjäksi Seuraavassa kuvataan, miten faksinumeroa käytetään lähettäjänä (lähetysnumerona). A Paina [Kohde]. B Valitse [Tod.suojaus] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tallenna] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Vain lähettäjä] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Paina [Lopeta]. Viite s.167 Käyttäjäkoodin tallentaminen Faksikohteen muuttaminen A Syötä uusi faksinumero numeronäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. 190

199 Faksikohde SUB-koodin tallentaminen A Paina [Valinta]. B Valitse [SUB-koodi] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Näppäile SUB-koodi numeronäppäimillä ja paina sen jälkeen {OK}-näppäintä. D Näppäile salasana numeronäppäimillä ja paina sitten {OK}-näppäintä. 7 E Paina [Poistu]. 191

200 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa SEP-koodin tallentaminen A Paina [Valinta]. B Valitse [SEP-koodi] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Näppäile SEP-koodi numeronäppäimillä ja paina sen jälkeen {OK}-näppäintä. 7 D Näppäile salasana numeronäppäimillä ja paina sitten {OK}-näppäintä. E Paina [Poistu]. 192

201 Faksikohde Ulkomaanlähetystilan asettaminen A Paina [Valinta]. B Valitse [Kansainvälinen lähetys] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Päällä] tai [Pois] painamalla {U} tai {T} ja paina sen jälkeen {OK}- näppäintä. 7 D Paina [Poistu]. 193

202 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Leiman lisäyksen asettaminen Kun leiman lisäyksen asetuksena on PÄÄLLÄ, vastaanottajan nimi ja vakioviestit tulostetaan vastaanottajan faksiin. A Paina [Valinta]. B Valitse [Lisää leima] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Päällä] tai [Pois] painamalla {U} tai {T} ja paina sen jälkeen {OK}- näppäintä. 7 D Paina [Poistu]. 194

203 Faksikohde Merkkiäänen käyttäminen Tämä toiminto mahdollistaa koneen lähettämään äänimerkit sen yhdistyttyä impulssivalintalinjaan (esimerkiksi äänivalintalinjaan liittyvän erikoispalvelun käyttämiseksi). A Paina [Ääni]. Merkkiäänen symboli näytössä on T. Tallennetun faksikohteen poistaminen Tärkeää Jos poistat kohteen, joka on määritetty vastaanottajaksi, viestejä esimerkiksi tälle vastaanottajalle määritettyyn henkilökohtaiseen postilaatikkoon ei voi enää lähettää. Tarkista ennen kohteiden poistamista faksitoiminnon asetukset. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 195

204 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä poistettavan kohteen kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. 7 G Paina [Kohde]. H Valitse [Faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 196

205 Faksikohde I Poista faksinumero painamalla {Tyhjennä/Seis}-näppäintä ja paina sitten {OK}-näppäintä. J Paina [Lopeta]. K Paina {OK}-näppäintä. L Paina {Käyttäjän työkalut/laskuri}. Huom. Jos haluat poistaa sekä käyttäjän että käyttäjäkoodin, katso kohta "Tallennetun nimen poistaminen". 7 Viite s.165 Tallennetun nimen poistaminen 197

206 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa IP-faksin vastaanottaja Tässä osassa selvitetään miten IP-faksin vastaanottaja tallennetaan. Viite Lisätietoja IP-faksin lähettämisestä, katso Faksin käyttöohje. IP-faksikohteen tallentaminen Tärkeää IP-vastaanottajan käyttämiseksi lähettäjänä (lähetysnumerona) sinun on ensin tallennettava käyttäjäkoodi. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 198

207 Faksikohde E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. G Paina [Kohde]. 7 H Valitse [Faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Paina [IP]. 199

208 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa J Valitse protokolla näppäimellä {U} tai {T} ja paina {OK}-näppäintä. K Syötä IP-faksin vastaanottaja ja paina sitten {OK}-näppäintä. L Valitse asetettavat kohteet painamalla [Valinta]. 7 M Paina [Lopeta]. N Paina {OK}-näppäintä. O Paina {Käyttäjän työkalut/laskuri}. Huom. Katso nimen tallentaminen kohdasta "Nimien tallentaminen". Viite s.162 Nimien tallentaminen s.167 Käyttäjäkoodin tallentaminen s.255 Nimien tallentaminen ryhmään Tietoja laitteesta 200

209 Faksikohde Tallennetun IP-faksikohteen muuttaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 E Syötä muutettavan vastaanottajan kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 201

210 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 I Syötä uudelleen kohde, jota haluat muuttaa. J Paina [Lopeta]. K Paina {OK}-näppäintä. L Paina {Käyttäjän työkalut/laskuri}. Huom. Katso tiedot nimen tai näppäinnäytön nimen muuttamisesta kohdasta "Nimen muuttaminen". Viite s.190 Faksikohteen valitseminen lähettäjäksi s.203 Tallennetun IP-faksikohteen muuttaminen s.164 Tallennetun nimen muuttaminen Tietoja laitteesta 202

211 Faksikohde Tallennetun IP-faksikohteen muuttaminen A Paina [IP]. B Valitse uusi protokolla näppäimellä {U} tai {T} ja paina {OK}-näppäintä. C Syötä uusi IP-faksin vastaanottaja ja paina sitten {OK}-näppäintä. Tallennetun IP-faksikohteen poistaminen 7 Jos poistat kohteen, joka on määritetty vastaanottajaksi, viestejä esimerkiksi tälle vastaanottajalle määritettyyn henkilökohtaiseen postilaatikkoon ei voi enää lähettää. Tarkista ennen kohteiden poistamista faksitoiminnon asetukset. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 203

212 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä poistettavan kohteen kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. 7 Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Faksiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 204

213 Faksikohde I Paina [IP], ja paina sitten {OK}-näppäintä. J Poista IP-faksin vastaanottaja painamalla {Tyhjennä/Seis}-näppäintä ja paina sitten {OK}-näppäintä kahdesti. K Paina [Lopeta]. L Paina {OK}-näppäintä. 7 M Paina {Käyttäjän työkalut/laskuri}. Huom. Katso tiedot nimen tai näppäinnäytön nimen muuttamisesta kohdasta "Nimen muuttaminen". Jos haluat poistaa sekä käyttäjän että käyttäjäkoodin, katso kohta "Tallennetun nimen poistaminen". Viite s.164 Tallennetun nimen muuttaminen s.165 Tallennetun nimen poistaminen 205

214 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Sähköpostin vastaanottaja Jos sähköpostien vastaanottajat tallennetaan, niitä ei tarvitse syöttää joka kerta erikseen, kun skanneri- tai faksitoiminnolla skannattuja tiedostoja lähetetään sähköpostitse. Sähköpostin vastaanottajan valitseminen on helppoa, jos tallennetaan sähköpostin vastaanottajalle käyttäjäkohdenimi. Voit tallentaa sähköpostiosoitteen ryhmänä. Sähköpostiosoitetta voidaan käyttää lähettäjän sähköpostiosoitteena skannattuja tiedostoja skannaustoiminnon avulla lähetettäessä. Jos haluat käyttää tätä vaihtoehtoa, määritä lähettäjän osoitteeseen suojauskoodi luvattoman käytön estämiseksi. Huom. Sähköpostiosoitteen voi valita LDAP-palvelimelta ja tallentaa sitten osoitekirjaan. Katso Skannerin käyttöohje. Laitteen voi määrittää niin, että lähetysraportti lähetetään aina, kun lähetys on suoritettu. Katso Faksin käyttöohje. Viite s.270 Suojauskoodin tallentaminen 7 Sähköpostin vastaanottajan tallentaminen Tärkeää Käytettäessä sähköpostin vastaanottajaa lähettäjänä (lähetysnumerona) sinun on tallennettava käyttäjäkoodi edeltä käsin. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 206

215 Sähköpostin vastaanottaja C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. 7 G Paina [Kohde]. 207

216 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa H Valitse [Sähköpostiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Syötä sähköpostiosoite numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. J Valitse [Sähköposti/Internet-faksi] tai [Vain Internet-faksi] painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. 7 K Valitse [Lähetä] tai [Älä lähetä] määritelläksesi käytetäänkö SMTP-palvelinta näppäimillä {U} tai {T}, ja paina sitten {OK}-näppäintä. L Paina [Lopeta]. M Paina {OK}-näppäintä. 208

217 Sähköpostin vastaanottaja N Paina {Käyttäjän työkalut/laskuri}. Ryhmän tallentamisen jälkeen muita sähköpostiosoitteita voidaan liittää ryhmään. Katso tallennustoimenpiteet kohdasta "Nimen tallentaminen ryhmään". Huom. Sähköpostiosoiteessa voi olla enintään 128 aakkosnumeerista merkkiä. Katso nimen tallentaminen kohdasta "Nimien tallentaminen". Viite s.162 Nimien tallentaminen s.167 Käyttäjäkoodin tallentaminen s.257 Nimien tallentaminen ryhmään Tietoja laitteesta Tallennetun sähköpostiosoitteen vaihtaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 209

218 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa E Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. G Paina [Kohde]. 7 H Valitse [Sähköpostiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Syötä uusi sähköpostiosoite käyttämällä numeronäppäimiä ja pikavalintanäppäimiä ja paina sen jälkeen {OK}-näppäintä. 210

219 Sähköpostin vastaanottaja J Valitse [Sähköposti/Internet-faksi] tai [Vain Internet-faksi] painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. K Valitse [Lähetä] tai [Älä lähetä] näppäimillä {U} tai {T} määritelläksesi käytetäänkö SMTP-palvelinta, ja paina sitten {OK}-näppäintä. L Paina [Lopeta]. M Paina {OK}-näppäintä. 7 N Paina {Käyttäjän työkalut/laskuri}. Huom. Katso tiedot nimen tai näppäinnäytön nimen muuttamisesta kohdasta "Nimen muuttaminen". Viite s.164 Tallennetun nimen muuttaminen Tietoja laitteesta 211

220 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Tallennetun sähköpostiosoitteen poistaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä poistettavan kohteen kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, tallennusnumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 212

221 Sähköpostin vastaanottaja F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Sähköpostiasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Poista sähköpostiosoite painamalla {Tyhjennä/Seis}-näppäintä ja paina sitten {OK}-näppäintä. 7 J Paina [Lopeta]. K Paina {Käyttäjän työkalut/laskuri}. Huom. Katso kohdasta "Tallennetun nimen poistaminen", miten nimi poistetaan. Viite s.165 Tallennetun nimen poistaminen 213

222 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Kansioiden tallentaminen Kun määrität jaetun kansion, voit lähettää skannatut tiedostot sinne suoraan. Käytettävissä on kolme eri protokollaa: SMB Kun lähetetään tiedostoja jaettuun Windows-kansioon. FTP Kun lähetetään tiedostoja FTP-palvelimelle. NCP Kun lähetetään tiedostoja NetWare-palvelimelle. Huom. Kysy lisätietoja protokollista, palvelimien nimistä ja kansioista verkkohallinnasta vastaavalta käyttäjältä. Voit estää valtuuttamattomien käyttäjien pääsyn kansioihin. Katso Suojauskoodin tallentaminen. Valittavissa on vain joko SMB, FTP tai NCP. Jos protokollaa vaihdetaan asetusten määrittämisen jälkeen, kaikki aiemmat määritykset poistetaan. 7 Viite s.270 Suojauskoodin tallentaminen SMB-yhteyden muodostaminen Huom. Katso lisätietoja kansion tallentamisesta FTP-palvelimelle kohdasta "FTP-yhteyden muodostaminen". Katso lisätietoja kansion tallentamisesta NetWare-palvelimelle kohdasta "NCP-yhteyden muodostaminen". Viite s.229 FTP-yhteyden muodostaminen s.241 NCP-yhteyden muodostaminen 214

223 Kansioiden tallentaminen SMB-kansion tallentaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 215

224 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Tod.tiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 I Valitse [Kansiotodennus] painamalla {U} tai {T} ja paina {OK}-näppäintä. J Valitse [Määritä toinen tod.tieto] näppäimillä {U} tai {T} ja paina sitten [Käyttäjä]. K Syötä sisäänkirjautumisnimi ja paina sitten {OK}-näppäintä. 216

225 Kansioiden tallentaminen L Paina [Salasana]. M Syötä salasana ja paina sitten {OK}-näppäintä. N Vahvista syöttämällä salasana uudelleen ja paina sitten {OK}-näppäintä. O Paina {OK}-näppäintä. 7 P Paina {Poistu}-näppäintä. Q Valitse [Kansio] painamalla {U} tai {T} ja paina {OK}-näppäintä. 217

226 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa R Valitse [SMB] painamalla {U} tai {T} ja paina {OK}-näppäintä. S Määrittele kansion valintatavaksi [Manuaalinen] tai [Selaa verkkoa] näppäimillä {U} tai {T}. Paina sitten {OK}-näppäintä. Voit määrittää kansion joko syöttämällä polun käsin tai etsimällä kansiota verkosta. Katso lisätietoja kohdista "Kansion haku manuaalisesti" ja "Kansion haku Selaa verkkoa -toiminnolla". T Paina [Yht.test] ja tarkista, että polku on asetettu oikein. 7 U Paina [Poistu]. V Paina {Poistu}-näppäintä kahdesti. W Paina [Lopeta]. 218

227 Kansioiden tallentaminen X Paina {OK}-näppäintä. Y Paina {Käyttäjän työkalut/laskuri}. Huom. Katso nimen tallentaminen kohdasta "Nimien tallentaminen". Käyttäjänimessä voi olla enintään 128 merkkiä. Salasanassa voi olla enintään 64 merkkiä. Jos yhteyden testaus epäonnistuu, tarkista asetukset ja yritä uudelleen. Jos [Älä määritä] on valittu vaiheessa J, otetaan käyttöön Tiedostonsiirtoasetusten kohdassa Oletuskäytt./Salasana(Läh) määritetty SMB-käyttäjänimi ja SMB-salasana. Jos Käyttäjätodennus on määritelty, ota yhteys hallinnasta vastaavaan käyttäjään. Viite s.162 Nimien tallentaminen s.220 Kansion haku manuaalisesti s.221 Kansion haku Selaa verkkoa -toiminnolla s.66 Tiedoston siirto Tietoja laitteesta 7 219

228 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Kansion haku manuaalisesti A Valitse [Manuaalinen] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Syötä polku ja paina sitten {OK}-näppäintä. Jos syötetyn polun muoto ei ole oikein, näytölle ilmestyy viesti. Paina [Poistu] ja syötä polku uudelleen. 7 Huom. Syötä polku seuraavasti:\\palvelimennimi\jakonimi\polunnimi. Voit syöttää myös IPv4-osoitteen. Polussa saa olla enintään 128 merkkiä. Viite Tietoja laitteesta 220

229 Kansioiden tallentaminen Kansion haku Selaa verkkoa -toiminnolla A Valitse [Selaa verkkoa] painamalla {U} tai {T} ja paina {OK}-näppäintä. Näytölle ilmestyvät ne tietokoneet, jotka ovat laitteen kanssa samassa verkossa. Verkkonäytössä näkyvät ainoastaan ne tietokoneet, joihin sinulla on käyttöoikeudet. B Valitse tietokone nuolinäppäimillä ja paina {OK}-näppäintä. Kyseisen tietokoneen jaetut kansiot näytetään. Voit siirtyä tasolta toiselle painamalla [Ylös]. C Valitse tallennettava kansio nuolinäppäimillä ja paina sitten [Käytä]. 7 D Paina {OK}-näppäintä. 221

230 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Jos näkyviin tulee sisäänkirjautumisnäyttö Tässä jaksossa kuvataan miten laitteelle kirjaudutaan sisään, jos sisäänkirjautumisikkuna tulee näkyviin yrittäessäsi käyttää kansiota verkkoa selaamalla. Sisäänkirjautumisikkuna tulee näkyviin, jos et ole määritellyt kansion todennusta tai kansion todennuksessa on syötetty väärä käyttäjänimi tai salasana. A Syötä sisäänkirjautumisnimi ja paina sitten {OK}-näppäintä. Syötä kansion todennukseen määritelty sisäänkirjautumisnimi. B Syötä salasana ja paina sitten {OK}-näppäintä. 7 Valitun kansion polku tulee näkyviin. Jos näkyviin tulee viesti, paina [Poistu], ja syötä sisäänkirjautumisnimi ja salasana uudelleen. Viite Tietoja laitteesta 222

231 Kansioiden tallentaminen Tallennetun kansion vaihtaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 E Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 223

232 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Kansio] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 I Valitse [SMB] painamalla {U} tai {T} ja paina {OK}-näppäintä. Kun määrittelet kansiota, syötä polku suoraan tai valitse se selaamalla verkkoa. Katso lisätietoja kohdista "Kansion haku manuaalisesti" ja "Kansion haku Selaa verkkoa -toiminnolla". J Paina [Yht.test] ja tarkista, että polku on asetettu oikein. K Paina [Poistu]. 224

233 Kansioiden tallentaminen L Paina {Poistu}-näppäintä kahdesti. M Paina [Lopeta]. N Paina {OK}-näppäintä. O Paina {Käyttäjän työkalut/laskuri}. Huom. Katso tiedot nimen tai näppäinnäytön nimen muuttamisesta kohdasta "Tallennetun nimen muuttaminen". 7 Viite s.220 Kansion haku manuaalisesti s.221 Kansion haku Selaa verkkoa -toiminnolla s.164 Tallennetun nimen muuttaminen Tietoja laitteesta 225

234 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Protokollan muuttaminen A Valitse [FTP] tai [NCP] painamalla {U} tai {T} ja paina sen jälkeen {OK}- näppäintä. B Esiin tulee vahvistusviesti. Paina [Kyllä]. Kun protokolla vaihdetaan, kaikki edellisessä protokollassa määritetyt asetukset poistetaan. C Syötä jokainen tieto uudelleen. 7 Viite s.229 Kansion tallentaminen s.241 NCP-kansion tallentaminen Tallennetun kansion poistaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 226

235 Kansioiden tallentaminen C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä poistettavan kohteen kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. 7 G Paina [Kohde]. 227

236 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa H Valitse [Kansio] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Paina protokollaa, joka ei juuri nyt ole valittuna. Esiin tulee vahvistusviesti. J Paina [Kyllä]. 7 K Paina [Lopeta]. L Paina {OK}-näppäintä. M Paina {Käyttäjän työkalut/laskuri}. Huom. Katso kohdasta "Tallennetun nimen poistaminen", miten nimi poistetaan. Viite s.165 Tallennetun nimen poistaminen 228

237 Kansioiden tallentaminen FTP-yhteyden muodostaminen Huom. Katso lisätietoja jaetun Windows-kansion tallentamisesta kohdasta "SMB-yhteyden muodostaminen". Katso lisätietoja kansion tallentamisesta NetWare-palvelimelle kohdasta "NCP-yhteyden muodostaminen". Viite s.214 SMB-yhteyden muodostaminen s.241 NCP-yhteyden muodostaminen Kansion tallentaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 229

238 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. G Paina [Kohde]. 7 H Valitse [Tod.tiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Valitse [Kansiotodennus] painamalla {U} tai {T} ja paina {OK}-näppäintä. 230

239 Kansioiden tallentaminen J Valitse [Määritä toinen tod.tieto] näppäimillä {U} tai {T} ja paina sitten [Käyttäjä]. K Syötä sisäänkirjautumisnimi ja paina sitten {OK}-näppäintä. L Paina [Salasana]. M Syötä salasana ja paina sitten {OK}-näppäintä. 7 N Vahvista syöttämällä salasana uudelleen ja paina sitten {OK}-näppäintä. O Paina {OK}-näppäintä. 231

240 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa P Paina {Poistu}-näppäintä. Q Valitse [Kansio] painamalla {U} tai {T} ja paina {OK}-näppäintä. R Valitse [FTP] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 S Jos haluat muuttaa palvelinnimeä, anna uusi palvelinnimi ja paina sitten {OK} -näppäintä. Muussa tapauksessa paina {OK} -näppäintä. T Jos haluat muuttaa portin numeroa, anna uusi portin numero ja paina {OK} -näppäintä. Muussa tapauksessa paina {OK} -näppäintä. 232

241 Kansioiden tallentaminen U Jos haluat muuttaa polkua, anna uusi polku ja paina sitten {OK}-näppäintä. Muussa tapauksessa paina {OK} -näppäintä. V Paina [Yht.test] ja tarkista, että polku on asetettu oikein. W Paina [Poistu]. X Paina {Poistu}-näppäintä kahdesti. 7 Y Paina [Lopeta], ja paina sitten {OK}-näppäintä. 233

242 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Z Paina {Käyttäjän työkalut/laskuri}. 7 Huom. Katso nimen tallentaminen kohdasta "Nimien tallentaminen". Käyttäjänimessä voi olla enintään 128 merkkiä. Salasanassa voi olla enintään 64 merkkiä. Palvelimen nimessä saa olla enintään 64 merkkiä. Voit syöttää absoluuttisen polun seuraavasti: "/käyttäjä/tietokone/käyttäjänimi"; tai suhteellisen polun seuraavasti: "hakemisto/alihakemisto". Jos polkua ei määritetä, sisäänkirjautumiskansioksi tulee nykyinen kansio. Voit syöttää myös IPv4-osoitteen. Polussa saa olla enintään 128 merkkiä. Voit muuttaa portin numeroa painamalla [Muuta] kohdassa "Portin nro". Syötä portin numero numeronäppäimien avulla ja paina sen jälkeen {q}- näppäintä. Voit syöttää arvon Jos yhteyden testaus epäonnistuu, tarkista asetukset ja yritä uudelleen. Kun [Älä määritä] on valittu vaiheessa J, otetaan käyttöön Tiedostonsiirtoasetusten kohdassa Oletuskäytt./Salasana(Läh) määritetty FTP-käyttäjänimi ja FTP-salasana. Jos Käyttäjätodennus on määritelty, ota yhteys hallinnasta vastaavaan käyttäjään. Viite s.162 Nimien tallentaminen s.220 Kansion haku manuaalisesti s.221 Kansion haku Selaa verkkoa -toiminnolla Tietoja laitteesta 234

243 Kansioiden tallentaminen Tallennetun kansion muuttaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. 7 Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. E Paina {OK}-näppäintä. 235

244 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Paina [Kohde]. G Valitse [Kansio] painamalla {U} tai {T} ja paina {OK}-näppäintä. H Valitse [FTP] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 I Jos haluat muuttaa palvelinnimeä, syötä uusi palvelinnnimi ja paina sitten {OK}-näppäintä. Muussa tapauksessa paina {OK}-näppäintä. J Jos haluat muuttaa portin numeroa, syötä uusi portin numero ja paina {OK}-näppäintä. Muussa tapauksessa paina {OK}-näppäintä. 236

245 Kansioiden tallentaminen K Jos haluat muuttaa polkua, anna uusi polku ja paina sitten {OK}-näppäintä. Muussa tapauksessa paina {OK} -näppäintä. L Paina [Yht.test] ja tarkista, että polku on asetettu oikein. M Kun olet tehnyt kaikki muutokset, paina [Lopeta]. N Paina {OK}-näppäintä. 7 O Paina {Käyttäjän työkalut/laskuri}. Huom. Katso tiedot nimen tai näppäinnäytön nimen muuttamisesta kohdasta "Tallennetun nimen muuttaminen". Viite s.164 Tallennetun nimen muuttaminen Tietoja laitteesta 237

246 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Protokollan muuttaminen A Paina [SMB] tai [NCP]. B Esiin tulee vahvistusviesti. Paina [Kyllä]. Kun protokolla vaihdetaan, kaikki edellisessä protokollassa määritetyt asetukset poistetaan. C Syötä jokainen tieto uudelleen. 7 Viite s.215 SMB-kansion tallentaminen Tallennetun kansion poistaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 238

247 Kansioiden tallentaminen C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Syötä poistettavan kohteen kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. E Paina {OK}-näppäintä. 7 F Paina [Kohde]. G Valitse [Kansio] painamalla {U} tai {T} ja paina {OK}-näppäintä. 239

248 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa H Paina protokollaa, joka ei juuri nyt ole valittuna. Esiin tulee vahvistusviesti. I Paina [Kyllä]. J Paina {Poistu}-näppäintä kahdesti. 7 K Paina [Lopeta]. L Paina {OK}-näppäintä. M Paina {Käyttäjän työkalut/laskuri}. Huom. Katso kohdasta "Tallennetun nimen poistaminen", miten nimi poistetaan. Viite s.165 Tallennetun nimen poistaminen 240

249 Kansioiden tallentaminen NCP-yhteyden muodostaminen Huom. Katso lisätietoja jaetun Windows-kansion tallentamisesta kohdasta "SMB-yhteyden muodostaminen". Katso lisätietoja kansion tallentamisesta FTP-palvelimelle kohdasta "FTP-yhteyden muodostaminen". Viite s.214 SMB-yhteyden muodostaminen s.229 FTP-yhteyden muodostaminen NCP-kansion tallentaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 241

250 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. G Paina [Kohde]. 7 H Valitse [Tod.tiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Valitse [Kansiotodennus] painamalla {U} tai {T} ja paina {OK}-näppäintä. 242

251 Kansioiden tallentaminen J Valitse [Määritä toinen tod.tieto] näppäimillä {U} tai {T} ja paina sitten [Käyttäjä]. K Syötä sisäänkirjautumisnimi ja paina sitten {OK}-näppäintä. L Paina [Salasana]. M Syötä salasana ja paina sitten {OK}-näppäintä. 7 N Vahvista syöttämällä salasana uudelleen ja paina sitten {OK}-näppäintä. O Paina {OK}-näppäintä. 243

252 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa P Paina {Poistu}-näppäintä. Q Valitse [Kansio] painamalla {U} tai {T} ja paina {OK}-näppäintä. R Valitse [NCP] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 S Valitse yhteystyyppi näppäimellä {U} tai {T} ja paina {OK}-näppäintä. Jos haluat määritellä kansion NDS-puussa, paina [NDS]. Jos haluat määritellä kansion NetWare-palvelimella, paina [Bindery]. T Valitse polun määritystapa näppäimillä {U} tai {T}, ja paina sitten {OK} - näppäintä. U Määritä kansio. 244

253 Kansioiden tallentaminen V Paina [Yht.test] vahvistaaksesi polkujen asetuksen. W Paina [Lopeta]. X Paina {OK}-näppäintä. Y Paina {Käyttäjän työkalut/laskuri}. Huom. Lisätietoja nimien tallentamisesta löytyy kohdasta "Nimien tallentaminen". Käyttäjänimessä voi olla enintään 64 merkkiä. Jos valitset yhteystyypiksi [NDS], syötä käyttäjänimen jälkeen kontekstinimi, jossa käyttäjäobjekti sijaitsee. Jos käyttäjänimi on "käyttäjä" ja kontekstinimi "konteksti", syötettävä käyttäjänimi on: "käyttäjä.konteksti". Salasanassa voi olla enintään 64 merkkiä. Voit määrittää kansion joko syöttämällä polun käsin tai etsimällä kansiota verkosta. Jos [Älä määritä] on valittu, otetaan käyttöön Tiedostonsiirto-asetusten kohdassa Oletuskäytt./Salasana(Läh) määritetty NCP-käyttäjänimi ja NCPsalasana. Jos Käyttäjätodennus on määritelty, ota yhteys hallinnasta vastaavaan käyttäjään. 7 Viite s.162 Nimien tallentaminen s.246 Kansion haku manuaalisesti s.247 Kansion haku Selaa verkkoa -toiminnolla Tietoja laitteesta 245

254 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Kansion haku manuaalisesti A Valitse [Manuaalinen] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Syötä polun nimi ja paina sitten {OK}-näppäintä. C Paina [Yht.test] ja tarkista, että polku on asetettu oikein. 7 D Paina [Poistu]. Huom. Jos yhteysasetus on [NDS] ja NDS-puun nimi on "puu", version sisältävän kontekstin nimi on "konteksti", version nimi on "versio" ja kansion nimi on "kansio", polku on: "\\puu\versio. konteksti\kansio". Jos yhteysasetus on [Bindery] ja NetWare-palvelimen nimi on "palvelin", version nimi on "versio" ja kansion nimi on "kansio", polku on: "\\palvelin\versio\kansio". Polussa saa olla enintään 128 merkkiä. Jos yhteyden testaus epäonnistuu, tarkista asetukset ja yritä uudelleen. 246

255 Kansioiden tallentaminen Kansion haku Selaa verkkoa -toiminnolla A Valitse [Selaa verkkoa] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Jos asetit yhteystyypiksi [NDS], luettelo NDS-puun kohteista tulee näkyville. Jos asetit yhteystyypiksi [Bindery], NetWare-palvelimen kohteiden luettelo tulee näkyville. C Hae vastaanottajan kansiota NDS-puusta tai NetWare-palvelimelta ja paina sitten [Käytä]. 7 Voit siirtyä tasolta toiselle painamalla [Ylös]. Huom. Vain kansiot, joita voit käyttää, näkyvät kohdassa [Selaa verkkoa]. Jos laitteen ja kohteen kielet eroavat toisistaan, luettelon kohdat eivät ehkä näy oikein. Luettelossa voidaan näyttää enintään 100 kohtaa. 247

256 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Tallennetun kansion muuttaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 248

257 Kansioiden tallentaminen F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Kansio] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Valitse [NCP] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 J Valitse yhteystyyppi näppäimellä {U} tai {T} ja paina {OK}-näppäintä. Jos haluat määritellä kansion NDS-puussa, paina [NDS]. Jos haluat määritellä kansion NetWare-palvelimella, paina [Bindery]. 249

258 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa K Valitse polun määritystavaksi [Manuaalinen] tai [Selaa verkkoa] näppäimillä {U} tai {T}, paina sitten {OK}-näppäintä. Voit määrittää kansion joko syöttämällä polun käsin tai etsimällä kansiota verkosta. L Määritä kansio. M Paina [Yht.test] ja tarkista, että polku on asetettu oikein. 7 N Paina [Poistu]. O Paina {Poistu}-näppäintä kahdesti. P Paina [Lopeta]. 250

259 Kansioiden tallentaminen Q Paina {OK}-näppäintä. R Paina {Käyttäjän työkalut/laskuri}. Huom. Lisätietoja nimen muuttamisesta löytyy kohdasta "Tallennetun nimen muuttaminen". Viite s.164 Tallennetun nimen muuttaminen Protokollan muuttaminen A Paina [SMB] tai [FTP]. 7 B Esiin tulee vahvistusviesti. Paina [Kyllä]. Kun protokolla vaihdetaan, kaikki edellisessä protokollassa määritetyt asetukset poistetaan. Viite s.215 SMB-kansion tallentaminen s.229 Kansion tallentaminen 251

260 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Tallennetun kansion poistaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä poistettavan kohteen kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 252

261 Kansioiden tallentaminen F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Kansio] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Paina protokollaa, joka ei juuri nyt ole valittuna. 7 Esiin tulee vahvistusviesti. J Paina [Kyllä]. K Paina {Poistu}-näppäintä kahdesti. 253

262 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa L Paina [Lopeta]. M Paina {OK}-näppäintä. N Paina {Käyttäjän työkalut/laskuri}. Huom. Katso kohdasta "Tallennetun nimen poistaminen", miten nimi poistetaan. Viite s.165 Tallennetun nimen poistaminen 7 254

263 Nimien tallentaminen ryhmään Nimien tallentaminen ryhmään Nimiä voidaan tallentaa ryhmään kunkin ryhmän sähköpostiosoitteiden ja kansioiden käsittelyn helpottamiseksi. Ryhmään voi lisätä nimiä vain, jos ryhmä on valmiiksi tallennettu. Tärkeää Skannaus kansioon -toiminnolla ei voi lähettää skannattuja tiedostoja ryhmälle, jolla on yli 50 tallennettua kansiota. Ryhmiä voi olla korkeintaan 10. Ryhmään tallennettavien vastaanottajien enimmäismäärä on 100. Huom. Voit suojata ryhmään tallennetut kansiot suojauskoodin avulla. Katso lisätietoja kohdasta "Suojauskoodin tallentaminen". Viite s.270 Suojauskoodin tallentaminen Uuden ryhmän tallentaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tall./muuta/poista ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 255

264 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Syötä ryhmän nimi ja paina sitten {OK}-näppäintä. 7 G Paina {OK}-näppäintä. H Paina {Käyttäjän työkalut/laskuri}. Viite Tietoja laitteesta 256

265 Nimien tallentaminen ryhmään Nimien tallentaminen ryhmään Ryhmään voi lisätä osoitekirjaan tallennettuja nimiä. Ryhmät voi tallentaa samalla kun uusia nimiä tallennetaan. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 257

266 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Tallenna ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 I Valitse sen ryhmän nimi, johon kohde tallennetaan, painamalla {V} ja paina sitten {OK}-näppäintä. J Paina [Lopeta]. K Paina {OK}-näppäintä. L Paina {Käyttäjän työkalut/laskuri}. 258

267 Nimien tallentaminen ryhmään Ryhmän lisääminen toiseen ryhmään Ryhmän voi myös lisätä toiseen ryhmään. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tall./muuta/poista ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä toiseen ryhmään lisättävän ryhmän kohdenumero numeronäppäinten avulla tai pikavalintanäppäimillä ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 259

268 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Paina {OK}-näppäintä. G Paina [Tiedot]. H Valitse [Tallenna ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 I Valitse sen ryhmän nimi, johon kohde tallennetaan, painamalla {V} ja paina sitten {OK}-näppäintä. J Paina [Poistu]. K Paina {Poistu}-näppäintä. 260

269 Nimien tallentaminen ryhmään L Paina {OK}-näppäintä. M Paina {Käyttäjän työkalut/laskuri}. Ryhmiin tallennettujen nimien näyttäminen Voit tarkistaa kuhunkin ryhmään tallennetut nimet tai ryhmät seuraavalla tavalla. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 C Valitse [Tall./muuta/poista ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 261

270 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa E Syötä näytettävän kohteen kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK} näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. G Paina [Tiedot]. 7 H Valitse [Tallennettu käyttäjä/ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. Kaikki valitun ryhmän käyttäjäkohdenimet tulevat näkyviin. I Paina {Käyttäjän työkalut/laskuri}. 262

271 Nimien tallentaminen ryhmään Nimen poistaminen ryhmästä A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 E Syötä poistettavan kohteen kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Paina poistettavan käyttäjän näppäintä tai syötä kohdenumero numeronäppäimillä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 263

272 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Paina {OK}-näppäintä. G Paina [Kohde]. H Valitse [Tallenna ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 I Valitse poistettavan kohteen ryhmän nimi käyttämällä {V} ja paina sen jälkeen {OK}-näppäintä. J Paina [Lopeta]. K Paina {OK}-näppäintä. L Paina {Käyttäjän työkalut/laskuri}. 264

273 Nimien tallentaminen ryhmään Toisen ryhmän sisäisen ryhmän poistaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tall./muuta/poista ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä toisesta ryhmästä poistettavan ryhmän kohdenumero numeronäppäinten avulla tai pikavalintanäppäimillä ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 265

274 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Paina {OK}-näppäintä. G Paina [Tiedot]. H Valitse [Tallenna ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 I Valitse poistettava ryhmä näppäimillä {U} tai {T}, ja vahvista painamalla {V}, ja paina sitten {OK}-näppäintä. J Paina [Lopeta]. K Paina {OK}-näppäintä. L Paina {Käyttäjän työkalut/laskuri}. 266

275 Nimien tallentaminen ryhmään Ryhmän nimen vaihtaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tall./muuta/poista ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä vaihdettava kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. 267

276 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa F Syötä uuden ryhmän nimi numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. G Muuta kohdenumeroa painamalla [Kohdist]. H Syötä uusi kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. 7 I Paina {OK}-näppäintä. J Paina {Käyttäjän työkalut/laskuri}. Ryhmän poistaminen A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 268

277 Nimien tallentaminen ryhmään B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tall./muuta/poista ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Poista] painamalla {U} tai {T} ja paina {OK}-näppäintä. E Syötä poistettavan kohteen kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. 7 Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina [Kyllä]. G Paina {Käyttäjän työkalut/laskuri}. 269

278 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Suojauskoodin tallentaminen Suojauskoodilla voit estää lähettäjän nimen tai kansion käytön. Tällä toiminnolla voit suojata: Kansiot Voit estää kansioiden luvattoman käytön. Lähettäjän nimen Voit estää lähettäjien nimien väärinkäytön. Viite s.167 Käyttäjäkoodin tallentaminen Suojauskoodin tallentaminen yksittäiselle käyttäjälle A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 270

279 Suojauskoodin tallentaminen E Syötä suojattavan kohteen kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK} näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. G Paina [Kohde]. 7 H Valitse [Tod.suojaus] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Valitse [Tallenna] painamalla {U} tai {T} ja paina {OK}-näppäintä. J Valitse [Vain kohde], [Vain lähettäjä] tai [Kohde ja lähettäjä] näppäimillä {U} tai {T}, ja paina sitten {OK}-näppäintä. 271

280 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa K Valitse [Kohteen suojauskoodi] painamalla {U} tai {T} ja paina {OK}-näppäintä. L Syötä suojauskoodi numeronäppäinten avulla ja paina sen jälkeen {OK}- näppäintä. M Paina {Poistu}-näppäintä. 7 N Paina [Lopeta]. O Paina {OK}-näppäintä. P Paina {Käyttäjän työkalut/laskuri}. Huom. Määritä enintään kahdeksannumeroinen suojauskoodi. Voit määritellä suojauksen myös määrittelemättä suojauskoodia. 272

281 Suojauskoodin tallentaminen Suojauskoodin tallentaminen ryhmäkäyttäjälle A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Tall./muuta/poista ryhmä] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Syötä suojattavan kohteen kohdenumero numeronäppäinten tai pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. 7 Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. E Paina {OK}-näppäintä. F Paina [Tiedot]. 273

282 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa G Valitse [Tod.suojaus] painamalla {U} tai {T} ja paina {OK}-näppäintä. H Valitse [Kansion suojaus] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Valitse [Päällä] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 J Valitse [Kohteen suojaus] painamalla {U} tai {T} ja paina {OK}-näppäintä. K Syötä suojauskoodi numeronäppäinten avulla ja paina sen jälkeen {OK}- näppäintä. L Paina [Poistu] kaksi kertaa. 274

283 Suojauskoodin tallentaminen M Paina {OK}-näppäintä. N Paina {Käyttäjän työkalut/laskuri}. Huom. Määritä enintään kahdeksannumeroinen suojauskoodi. Voit määritellä suojauksen myös määrittelemättä suojauskoodia

284 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa SMTP- ja LDAP-todennuksen tallentaminen SMTP-todennus Kullekin osoitekirjaan tallennetulle käyttäjälle voidaan tallentaa sisäänkirjautumisnimi ja -salasana, joiden avulla voi muodostaa yhteyden SMTP-palvelimeen. SMTP-palvelimen käyttäminen edellyttää, että se tallennetaan etukäteen. Tärkeää Kun SMTP-todennuksen asetus on [Älä määritä], otetaan käyttöön Tiedostonsiirto-asetusten kohdassa STMP-todennus määritetty käyttäjänimi ja salasana. Lisätietoja saat kohdasta "Tiedoston siirto". A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 276

285 SMTP- ja LDAP-todennuksen tallentaminen E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. G Paina [Kohde]. 7 H Valitse [Tod.tiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Valitse [SMTP-todentaminen] painamalla {U} tai {T} ja paina {OK}-näppäintä. 277

286 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa J Valitse [Määritä toinen tod.tieto] näppäimillä {U} tai {T} ja paina sitten [Käyttäjä]. K Syötä sisäänkirjautumisnimi ja paina sitten {OK}-näppäintä. L Paina [Salasana]. 7 M Syötä salasana ja paina sitten {OK}-näppäintä. N Vahvista syöttämällä salasana uudelleen ja paina sitten {OK}-näppäintä. O Paina {Poistu}-näppäintä kahdesti. 278

287 SMTP- ja LDAP-todennuksen tallentaminen P Paina [Lopeta]. Q Paina {OK}-näppäintä. R Paina {Käyttäjän työkalut/laskuri}. Huom. Lisätietoja nimien tallentamisesta löytyy kohdasta "Nimien tallentaminen". Käyttäjänimessä voi olla enintään 191 merkkiä. Käytettäessä POP before SMTP -todennusta käyttäjänimessä voi olla enintään 63 aakkosnumeerista merkkiä. Salasanassa voi olla enintään 64 merkkiä. Jos muutat SMTP-todennuksen asetuksia, toista vaiheet B - P. 7 Viite s.162 Nimien tallentaminen s.17 Verkkoasetukset Tietoja laitteesta 279

288 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa LDAP-todennus Kullekin osoitekirjaan tallennetulle käyttäjälle voidaan tallentaa sisäänkirjautumisnimi ja -salasana, joiden avulla voi muodostaa yhteyden LDAP-palvelimeen. LDAP-palvelimen käyttäminen edellyttää, että se tallennetaan etukäteen. Tärkeää Kun LDAP-todennuksen asetus on [Älä määritä], Hallintatyökalujen kohdassa Tallenna/Muuta LDAP-palvelin määritetty käyttäjänimi ja salasana ovat käytössä. Lisätietoja LDAP-todennuksesta saat hallinnasta vastaavalta käyttäjältä. A Valitse [Järjestelmäasetukset] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse [Hallintatyökalut] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 C Valitse [Osoitekirjan hallinta] painamalla {U} tai {T} ja paina {OK}-näppäintä. D Valitse [Tallenna/muuta] painamalla {U} tai {T} ja paina {OK}-näppäintä. 280

289 SMTP- ja LDAP-todennuksen tallentaminen E Syötä tallennettava kohdenumero numeronäppäinten ja pikavalintanäppäinten avulla ja paina sen jälkeen {OK}-näppäintä. Voit automaattisesti määritellä kohdenumerot painamalla pikavalintanäppäimiä. Paina [Etsi ] haun tekemiseksi nimen, kohdeluettelon, kohdenumeron, käyttäjäkoodin, faksinumeron tai kohdekansion mukaan. F Paina {OK}-näppäintä. G Paina [Kohde]. 7 H Valitse [Tod.tiedot] painamalla {U} tai {T} ja paina {OK}-näppäintä. I Valitse [LDAP-todennus] painamalla {U} tai {T} ja paina {OK}-näppäintä. 281

290 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa J Valitse [Määritä toinen tod.tieto] näppäimillä {U} tai {T} ja paina sitten [Käyttäjä]. K Syötä sisäänkirjautumisnimi ja paina sitten {OK}-näppäintä. L Paina [Salasana]. 7 M Syötä salasana ja paina sitten {OK}-näppäintä. N Vahvista syöttämällä salasana uudelleen ja paina sitten {OK}-näppäintä. O Paina {Poistu}-näppäintä kahdesti. 282

291 SMTP- ja LDAP-todennuksen tallentaminen P Paina [Lopeta]. Q Paina {OK}-näppäintä. R Paina {Käyttäjän työkalut/laskuri}}. Huom. Lisätietoja nimien tallentamisesta löytyy kohdasta "Nimien tallentaminen". Kun LDAP-todennuksen asetus on [Älä määritä], Hallintatyökalujen kohdassa Tallenna/Muuta LDAP-palvelin määritetty käyttäjänimi ja salasana ovat käytössä. Käyttäjänimessä voi olla enintään 128 merkkiä. Jos muutat LDAP-todennuksen asetuksia, toista vaiheet B - P. 7 Viite s.162 Nimien tallentaminen s.78 Tallenna/muuta/poista LDAP-palvelin Tietoja laitteesta 283

292 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Hakutoiminnon käyttö Voit hakea luettelon avulla käyttäjätietoja, jotka on tallennettu [Hallintatyökalut]- valikon [Järjestelmäasetukset]-asetusten kohdassa [Osoitekirjan hallinta]. Vaihtoehtoisesti voit etsiä nimen, kohdenumeron, käyttäjäkoodin, faksinumeron, sähköpostiosoitteen tai kohdekansion nimen mukaan. Tässä jaksossa kuvataan, miten osoitekirjaan tallennettua käyttäjänimeä tai vastaanottajaa voidaan hakea. Lisätietoja kohdan [Osoitekirjan hallinta] käytöstä saat kohdasta "Nimien tallentaminen". Viite s.162 Nimien tallentaminen Haku nimellä Tee haku osoitekirjassa vastaanottajan tai käyttäjänimen mukaan. A Paina [Etsi ]. 7 B Valitse [Etsi nimen mukaan] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Syötä haettava nimi ja paina {OK}-näppäintä. Voit tehdä haun myös syöttämällä osan nimestä. 284

293 Hakutoiminnon käyttö D Paina {OK}-näppäintä. Hakutulokset tulevat näkyviin. E Valitse nimi näppäimillä {U} tai {T}, vahvista painamalla {V}, ja paina sitten {OK}-näppäintä. Viite Tietoja laitteesta Haku luettelosta Tee haku osoitekirjassa tallennettujen käyttäjänimien ja kohteiden luettelon avulla. A Paina [Etsi ]. 7 B Valitse [Näytä kohdeluettelo] painamalla {U} tai {T} ja paina {OK}-näppäintä. Näkyviin tulee luettelo tallennetuista käyttäjänimistä ja vastaanottajanimistä. 285

294 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa C Valitse vastaanottaja näppäimellä {U} tai {T}, vahvista painamalla {V}, ja paina sitten {OK}-näppäintä. Viite Tietoja laitteesta Haku kohdenumeron avulla Hae osoitekirjasta käyttäjää tai vastaanottajaa kohdenumeron avulla. A Paina [Etsi ]. 7 B Valitse [Etsi kohdenumeron mukaan] painamalla {U} tai {T} ja paina {OK}- näppäintä. C Näppäile haettava kohdenumero numeronäppäimillä ja paina sitten {OK}- näppäimellä. D Valitse nimi näppäimillä {U} tai {T}, vahvista painamalla {V} ja paina sitten {OK}-näppäintä. 286

295 Hakutoiminnon käyttö Haku käyttäjäkoodilla Tee haku osoitekirjassa tallennettujen käyttäjänimien mukaan. A Paina [Etsi ]. B Valitse [Etsi käyttäjäkoodin mukaan] painamalla {U} tai {T} ja paina {OK}- näppäintä. C Näppäile haettava käyttäjäkoodi numeronäppäimillä ja paina sitten {OK}- näppäimellä. 7 D Paina {OK}-näppäintä. Hakutulokset tulevat näkyviin. E Valitse nimi näppäimillä {U} tai {T}, vahvista painamalla {V} ja paina sitten {OK}-näppäintä. 287

296 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Haku faksinumerolla Tee haku osoitekirjassa tallennettujen faksinumeroiden mukaan. A Paina [Etsi ]. B Valitse [Etsi faksinumero] painamalla {U} tai {T} ja paina {OK}-näppäintä. 7 C Näppäile haettava faksinumero numeronäppäimillä ja paina sitten {OK}- näppäimellä. Hae IP-faksinumeroa painamalla [IP], syötä IP-faksin numero ja paina sitten {OK} -näppäintä. D Paina {OK}-näppäintä. Hakutulokset tulevat näkyviin. E Valitse nimi näppäimillä {U} tai {T}, ja vahvista painamalla {V}, ja paina sitten {OK}-näppäintä. 288 Viite Tietoja laitteesta

297 Hakutoiminnon käyttö Haku sähköpostiosoitteella Tee haku osoitekirjassa tallennettujen sähköpostiosoitteiden mukaan. A Paina [Etsi ]. B Valitse [Etsi s-postios. mukaan] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Syötä haettava sähköpostiosoite ja paina sitten {OK}-näppäintä. Voit tehdä haun myös syöttämällä osan sähköpostiosoitteesta. 7 D Paina {OK}-näppäintä. Hakutulokset tulevat näkyviin. E Valitse nimi näppäimillä {U} tai {T}, vahvista painamalla {V} ja paina sitten {OK}-näppäintä. Viite Tietoja laitteesta 289

298 Osoitteiden ja käyttäjien tallentaminen faksi/skannaustoiminnossa Haku kohdekansion mukaan Voit hakea osoitekirjaan tallennettua kohdekansion nimeä. A Paina [Etsi ]. B Valitse [Etsi kansion mukaan] painamalla {U} tai {T} ja paina {OK}-näppäintä. C Syötä kohdekansion nimi ja paina sitten {OK}-näppäintä. Voit tehdä haun myös syöttämällä osan kohdekansion nimestä. 7 D Paina {OK}-näppäintä. Hakutulokset tulevat näkyviin. E Valitse nimi näppäimillä {U} tai {T}, vahvista painamalla {V} ja paina sitten {OK}-näppäintä. Viite Tietoja laitteesta 290

299 8. Muut käyttäjän työkalut Alkusetuksissa voit muuttaa kielen ja tarkistaa tulostettujen töiden lukumäärän laskurin avulla. Lisätietoja siitä, miten voit käyttää kutakin asetusta löytyy kohdasta "Käyttäjän työkalujen käyttö (Järjestelmäasetukset)". Viite s.4 Käyttäjän työkalujen käyttö (Järjestelmäasetukset) Huolto Seuraavilla [Huolto]-toiminnoilla voit korjata värisiirtymää ja jyrkkyyttä. Suutintestikuvio Tarkista ovatko suuttimet tukkeutuneet tulostamalla testikuvio. Jos testikuvioiden tarkkuus on huono tai ne ovat suttuisia, valitse [Puhdista kirjoituspäät] - toiminto. Puhdista kirjoituspäät Puhdistaa kirjoituspäät. Käytä toimintoa, kun värit eivät tulostu tai tulosteet eivät ole selkeitä. Huomaa, että kirjoituspäiden puhdistaminen kuluttaa pienen määrän mustetta. Huuhdo kirjoituspäät. Puhdistaa kirjoituspäät perusteellisemmin. Kirjoituspäiden huuhtominen kuluttaa enemmän mustetta kuin puhdistus. Huuhdo kirjoituspäät ainoastaan silloin, jos tukokset eivät katoa usean puhdistuksen yhteydessä. Säätö Tulostetaan kalibrointitesti pystysuunnan tai sekaantuneiden värien korjaamiseksi kaksisuuntaisessa tulostuksessa. Perussäätö Kohdistus Tulostetaan testikuvio, jonka avulla säädetään tulostuksen aloituskohta paperikasetin mukaan. Säädä paperirata Tulostetaan testikuvio vaakasuunnan tai huonon kuvan laadun korjaamiseksi. Palauta oletusasetukset Palauttaa kohtien "Perussäätö", "Kohdistus" ja "Säädä paperirata" arvot alkuperäisarvoiksi. 291

300 Muut käyttäjän työkalut Näytön kielen muuttaminen Seuraavassa kuvataan [Kieli]-asetusten käyttöä. Voit muuttaa näyttöviestien kielen seuraavien ohjeiden mukaan. Englanti on oletuskieli. A Valitse [Kieli] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Valitse kieli painamalla {U} tai {T} ja paina sen jälkeen {OK}-näppäintä. C Paina {Käyttäjän työkalut/laskuri}

301 Kysely Kysely Seuraavassa kuvataan [Kysely]-toimintojen käyttöä. Kyselytoiminnolla saat näkyviin puhelinnumerot, joista voit tilata huollon tai kulutusosia kuten väriainetta. Tarkista seuraavat asiat: Tarvikkeet Puhelinnumero / Tilaukset Värikasetti Lähetysleima Laitteen huolto tai korjaus Puhelinnumero Laitteen sarjanumero Myyntiedustaja Puhelinnumero A Valitse [Kysely] painamalla {U} tai {T} ja paina {OK}-näppäintä. Esiin tulevat kyselytiedot. B Valitse haluamasi kohta {U}- tai {T}-näppäimellä ja paina sitten {OK}- näppäintä. 8 C Tulosta kyselyluettelo valitsemalla [Tulosta kyselylista] käyttäen {U}- tai {T}-näppäintä ja paina sitten {OK}-näppäintä. 293

302 Muut käyttäjän työkalut D Paina {Aloita}-näppäintä. Kyselytiedot tulostetaan

303 Laskuri Laskuri Kokonaislaskurien näyttö Saat näkyviin kullakin toiminnolla otettujen tulosteiden tai kopioiden kokonaismäärät. A Valitse [Laskuri] painamalla {U} tai {T} ja paina {OK}-näppäintä. B Jos haluat tulostaa laskuriluettelon, paina [Tulosta]. C Paina {Aloita}-näppäintä. 8 Laskuriluettelo tulostuu. 295

304 Muut käyttäjän työkalut 8 296

305 9. Liite Peruslaitteen tekniset tiedot Seuraavassa on kuvattu peruslaitteen tekniset tiedot. Tyyppi: Pöytämalli Alkuperäisen skannaus: Yksisuuntainen kiinteä tasoskannausjärjestelmä, CCD Kopiointimenetelmä: GelSprinter Tarkkuus: 600 dpi. Valotuslasi: Kiinteä alkuperäisen valotus Lämpenemisaika: enintään 20 sekuntia Alkuperäisen suurin koko: A3L, 11" 17"L Kopiopaperin koko: Paperikasetti: A3L A5K, 11" 17"L 5 1 / / 2 L Ohisyöttötaso: A3L A6L, 11" 17"L 5 1 / 2 " 8 1 / 2 "L 1-sivun ohisyöttötaso: A3L A6L, 11" 17"L 5 1 / 2 " 8 1 / 2 "L Paperin paino: Paperikasetti: g/m 2 Ohisyöttötaso: g/m 2 1-sivun ohisyöttötaso: g/m 2 Kaksipuoleisyksikkö: g/m 2 Alueet, joille ei kopioida: Etureuna: 1,5-5,0 mm, 0,1"-0,2" Takareuna: 0,5-6,0 mm, 0,1"-0,3" Vasen reuna: 0,5-4,0 mm, 0,1"-0,2" Oikea reuna: 0,5-4,0 mm, 0,1"-0,2" 297

306 Liite Ensimmäisen kopion valmistumisaika: Väri: 24 sekuntia tai vähemmän (A4K, 8 1 / 2 " 11"K 100%, paperin syöttö kasetista 1) MV: 9,7 sekuntia tai vähemmän(a4k, 8 1 / 2 " 11"K 100%, paperinsyöttö kasetista 1) Kopiointinopeus: Väri: 2 kopiota/minuutissa (A3L, 11" 17"L) MV: 7 kopiota/minuutissa (A3L, 11" 17"L) Väri: 6 kopiota /minuutissa (A4K, 8 1 / 2 " 11"K) MV: 15 kopiota/minuutissa (A4K, 8 1 / 2 " 11"K) Kopiointisuhde: Valmiit kopiointisuhteet: Metrijärjestelmä Tuumajärjestelmä Suurentaminen 400% 400% 200% 155% 141% 129% 122% 121% Täysi koko 100% 100% Pienentäminen 93% 93% 82% 78% 71% 65% 50% 50% 9 Zoom: %, 1 %:n välein. 25% 25% Suurin kopiomäärä: 1-99 kopiota Paperimäärä: Kasetti 1: 250 arkkia (80 g/m 2 ) Ohisyöttötaso: 100 arkkia (80 g/m 2 ) 1-sivun ohisyöttötaso: 1 sivu 298

307 Peruslaitteen tekniset tiedot Virrankulutus: * Järjestelmä koostuu peruslaitteesta, kääntävästä syöttölaitteesta, faksilaitteesta, USB-liitännästä, IEEE liitäntäkortista, Function Upgrade Option -yksiköstä, Copy Data Security Unit -yksiköstä, kaksipuoleisyksiköstä ja alemmista paperikaseteista. Mitat (L S K valotuslasiin asti): mm, 21,7 31,2 19,1 tuumaa Peruslaitteen tilan tarve (L S): mm, 21,7 31,2 tuumaa Melutaso *1 : Äänen tehotaso: Äänenpaineen taso *2 Vain peruslaite Koko järjestelmä * Valmiustila noin 40 W noin 48 W Tulostuksen aikana noin 70 W noin 135 W Enintään alle 110 W alle 250 W Vain peruslaite Koko järjestelmä *3 Valmiustila alle 40 db (A) alle 40 db (A) Tulostuksen aikana alle 62 db (A) Alle 66 db (A) Vain peruslaite Koko järjestelmä *3 Valmiustila alle 34 db (A) alle 34 db (A) Tulostuksen aikana alle 57 db (A) - *1 Yllä olevat mittaukset on tehty ISO standardin mukaan ja ne ovat todellisia arvoja. *2 Mitattu laitteen käyttäjän kohdalta. Arvot ovat ohjeellisia. *3 Järjestelmä koostuu peruslaitteesta, syöttölaitteesta, faksilaitteesta, USB -liitännästä, IEEE liitäntäkortista, Function Upgrade Option -yksiköstä, Copy Data Security Unit -yksiköstä, kaksipuoleisyksiköstä ja alemmista paperikaseteista. Paino: enintään 50 kg 9 Huom. Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. 299

308 Liite Lisävarusteiden tekniset tiedot Seuraavassa kuvataan laitteen runkoon ulkoisesti asennettavat lisävarusteet. Määrittelyarvot kuvaavat arvoja, kun kopiointitoimintoa käytetään. Määrittelyarvot vaihtelevat käytettävän toiminnon mukaan. Valotuslasin kansi Laske kansi kopioitavien alkuperäisten päälle. Syöttölaite Toimintatilat: Normaali syöttö Alkuperäisen koko: A3L - A5KL 11" 17"L / 2 " 8 1 / 2 "KL Alkuperäisen paino: Yksipuoliset alkuperäiset: g/m 2 Alkuperäisten määrä: 30 arkkia (80 g/m 2 ) 9 Suurin tehontarve: alle 25 W (virta tulee päälaitteesta.) Mitat (L S K): mm, 21,7" 18,6" 3,6" Paino: enintään 7 kg Huom. Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. 300

309 Lisävarusteiden tekniset tiedot Kaksipuoleinen syöttölaite Alkuperäisen koko: A3L - A5KL 11" 17"L / 2 " 8 1 / 2 "KL Alkuperäisen paino: Yksipuoliset alkuperäiset: g/m 2 Kaksipuoleiset alkuperäiset: g/m 2 (kaksipuolinen) Alkuperäisten määrä: 50 arkkia (80 g/m 2 ) Suurin tehontarve: alle 50 W (virta tulee päälaitteesta.) Mitat (L S K): mm, 21,7" 18,6" 5,2" Paino: enintään 10 kg Huom. Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. Kaksipuoleisyksikkö Paperikoko: A3L, B4 JISL, A4KL, B5 JISKL, A5KL, 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 2 " 11"KL, 5 1 / 2 " 8 1 / 2 "KL, 7 1 / 4 " 10 1 / 2 "L, 8" 13"L, 8 1 / 2 " 13"L, 8 1 / 4 " 13"L, 8KL, 16KKL 9 Paperin paino: g/m 2 Huom. Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. 301

310 Liite Alempi paperikasetti (1 taso) Paperin paino: g/m 2 Paperikoko: A3L, B4 JISL, A4KL, B5 JISKL, A5L, 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 2 " 13"L, 8 1 / 2 " 11"KL, 8 1 / 4 " 13"L, 8" 13"L, 8 1 / 4 " 14"L, 8KL, 16KKL Suurin tehontarve: 23 W (virta tulee peruslaitteesta) Paperimäärä: 500 arkkia (80 g/m 2, 20 lb) Mitat (L S K): mm, 21,7" 20,5" 5,36" Paino: enintään 17 kg Huom. Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. Alemmat paperikasetit (2 tasoa) 9 Paperin paino: g/m 2 Paperikoko: A3L, B4 JISL, A4KL, B5 JISKL, A5L, 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 2 " 13"L, 8 1 / 2 " 11"KL, 8 1 / 4 " 13"L, 8" 13"L, 8 1 / 4 " 14"L, 8KL, 16KKL Suurin tehontarve: 28 W (virta tulee peruslaitteesta) Paperimäärä: 500 arkkia (80 g/m 2, 20 lb) 2 paperikasettia Mitat (L S K): mm, 21,7" 20,5" 10,7" Paino: enintään 25 kg Huom. Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. 302

311 Lisävarusteiden tekniset tiedot Function Upgrade Option Voit lisätä laitteen käytettävyyttä asentamalla tämän lisävarusteen

312 Liite Tietoja asennetuista sovelluksista expat 9 Tähän tuotteeseen asennettu ohjelma, ohjain mukaan lukien, (jäljempänä "ohjelma") käyttää expat-ohjelmaa alla mainituin ehdoin. Tuotteen valmistaja antaa takuun ja tuen tuotteille, jotka sisältävät expatin, ja vapauttaa expatin alkuperäisen kehittäjän ja tekijänoikeuksien haltijan näistä vastuista. Expatia koskevia tietoja on seuraavassa osoitteessa: Copyright (c) 1998, 1999, 2000 Thai Open Source Software Centre, Ltd. and Clark Cooper. Copyright 2001, 2002 Expat maintainers. Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files (the "Software"), to deal in the Software without restriction, including without limitation the rights to use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of the Software, and to permit persons to whom the Software is furnished to do so, subject to the following conditions: The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software. THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUT- HORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE. 304

313 Tietoja asennetuista sovelluksista NetBSD 1. Copyright Notice of NetBSD For all users to use this product: This product contains NetBSD operating system: For the most part, the software constituting the NetBSD operating system is not in the public domain; its authors retain their copyright. The following text shows the copyright notice used for many of the NetBSD source code. For exact copyright notice applicable for each of the files/binaries, the source code tree must be consulted. A full source code can be found at Copyright 1999, 2000 The NetBSD Foundation, Inc. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: A Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. B Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. C All advertising materials mentioning features or use of this software must display the following acknowledgment: This product includes software developed by The NetBSD Foundation, Inc. and its contributors. D Neither the name of The NetBSD Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE NETBSD FOUNDATION, INC. AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MER- CHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISC- LAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMP- LARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARI- SING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF AD- VISED OF THE POSSIBILITY OF SUCH DAMAGE

314 Liite 9 2.Authors Name List All product names mentioned herein are trademarks of their respective owners. The following notices are required to satisfy the license terms of the software that we have mentioned in this document: This product includes software developed by the University of California, Berkeley and its contributors. This product includes software developed by Jonathan R. Stone for the NetBSD Project. This product includes software developed by the NetBSD Foundation, Inc. and its contributors. This product includes software developed by Manuel Bouyer. This product includes software developed by Charles Hannum. This product includes software developed by Charles M. Hannum. This product includes software developed by Christopher G. Demetriou. This product includes software developed by TooLs GmbH. This product includes software developed by Terrence R. Lambert. This product includes software developed by Adam Glass and Charles Hannum. This product includes software developed by Theo de Raadt. This product includes software developed by Jonathan Stone and Jason R. Thorpe for the NetBSD Project. This product includes software developed by the University of California, Lawrence Berkeley Laboratory and its contributors. This product includes software developed by Christos Zoulas. This product includes software developed by Christopher G. Demetriou for the NetBSD Project. This product includes software developed by Paul Kranenburg. This product includes software developed by Adam Glass. This product includes software developed by Jonathan Stone. This product includes software developed by Jonathan Stone for the NetBSD Project. This product includes software developed by Winning Strategies, Inc. This product includes software developed by Frank van der Linden for the NetBSD Project. This product includes software developed for the NetBSD Project by Frank van der Linden This product includes software developed for the NetBSD Project by Jason R. Thorpe. The software was developed by the University of California, Berkeley. This product includes software developed by Chris Provenzano, the University of California, Berkeley, and contributors. 306

315 Tietoja asennetuista sovelluksista Sablotron Sablotron (Version 0.82) Copyright 2000 Ginger Alliance Ltd. All Rights Reserved a) The application software installed on this product includes the Sablotron software Version 0.82 (hereinafter, "Sablotron 0.82"), with modifications made by the product manufacturer. The original code of the Sablotron 0.82 is provided by Ginger Alliance Ltd., the initial developer, and the modified code of the Sablotron 0.82 has been derived from such original code provided by Ginger Alliance Ltd. b) The product manufacturer provides warranty and support to the application software of this product including the Sablotron 0.82 as modified, and the product manufacturer makes Ginger Alliance Ltd., the initial developer of the Sablotron 0.82, free from these obligations. c) The Sablotron 0.82 and the modifications thereof are made available under the terms of Mozilla Public License Version 1.1 (hereinafter, "MPL 1.1"), and the application software of this product constitutes the "Larger Work" as defined in MPL 1.1. The application software of this product except for the Sablotron 0.82 as modified is licensed by the product manufacturer under separate agreement(s). d) The source code of the modified code of the Sablotron 0.82 is available at: e) The source code of the Sablotron software is available at: f) MPL 1.1 is available at: JPEG LIBRARY The software installed on this product is based in part on the work of the Independent JPEG Group

316 Liite SASL CMU libsasl Tim Martin Rob Earhart Rob Siemborski Copyright (c) 2001 Carnegie Mellon University. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: A Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. B Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. C The name "Carnegie Mellon University" must not be used to endorse or promote products derived from this software without prior written permission. For permission or any other legal details, please contact: 9 Office of Technology Transfer Carnegie Mellon University 5000 Forbes Avenue Pittsburgh, PA (412) , fax: (412) [email protected] D Redistributions of any form whatsoever must retain the following acknowledgment: "This product includes software developed by Computing Services at Carnegie Mellon University ( CARNEGIE MELLON UNIVERSITY DISCLAIMS ALL WARRANTIES WITH REGARD TO THIS SOFTWARE, INCLUDING ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS, IN NO EVENT SHALL CARNEGIE MELLON UNIVERSITY BE LIABLE FOR ANY SPECIAL, INDIRECT OR CON- SEQUENTIAL DAMAGES OR ANY DAMAGES WHATSOEVER RESULTING FROM LOSS OF USE, DATA OR PROFITS, WHETHER IN AN ACTION OF CONTRACT, NEGLIGENCE OR OTHER TORTIOUS ACTION, ARISING OUT OF OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THIS SOFTWARE. 308

317 Tietoja asennetuista sovelluksista MD4 Copyright (C) , RSA Data Security, Inc. All rights reserved. License to copy and use this software is granted provided that it is identified as the "RSA Data Security, Inc. MD4 Message-Digest Algorithm" in all material mentioning or referencing this software or this function. License is also granted to make and use derivative works provided that such works are identified as "derived from the RSA Data Security, Inc. MD4 Message- Digest Algorithm" in all material mentioning or referencing the derived work. RSA Data Security, Inc. makes no representations concerning either the merchantability of this software or the suitability of this software for any particular purpose. It is provided "as is" without express or implied warranty of any kind. These notices must be retained in any copies of any part of this documentation and/or software. MD5 Copyright (C) , RSA Data Security, Inc. Created All rights reserved. License to copy and use this software is granted provided that it is identified as the "RSA Data Security, Inc. MD5 Message-Digest Algorithm" in all material mentioning or referencing this software or this function. License is also granted to make and use derivative works provided that such works are identified as "derived from the RSA Data Security, Inc. MD5 Message- Digest Algorithm" in all material mentioning or referencing the derived work. 9 RSA Data Security, Inc. makes no representations concerning either the merchantability of this software or the suitability of this software for any particular purpose. It is provided "as is" without express or implied warranty of any kind. These notices must be retained in any copies of any part of this documentation and/or software. 309

318 Liite Samba(Ver 3.0.4) SMB-lähetyksessä laitteessa on käytössä Samba ver (tästä eteenpäin "Samba 3.0.4"). Copyright Andrew Tridgell This program is free software; you can redistribute it and/or modify it under the terms of the GNU General Public License as published by the Free Software Foundation; either version 2 of the License, or (at your option) any later version. This program is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILI- TY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU General Public License along with this program; if not, write to the Free Software Foundation, Inc., 675 Mass Ave, Cambridge, MA 02139, USA. Huom. Tämän laitteen käyttämä SMB-lähetyksen lähdekoodi on ladattavissa seuraavalta sivustolta: RSA BSAFE 9 This product includes RSA BSAFE cryptographic or security protocol software from RSA Security Inc. RSA and BSAFE are registered trademarks of RSA Security Inc. in the United States and/or other countries. RSA Security Inc. All rights reserved. 310

319 Tietoja asennetuista sovelluksista Open SSL Copyright (c) The OpenSSL Project. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. 2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. All advertising materials mentioning features or use of this software must display the following acknowledgment: "This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. ( 4. The names "OpenSSL Toolkit" and "OpenSSL Project" must not be used to endorse or promote products derived from this software without prior written permission. For written permission, please contact 5. Products derived from this software may not be called "OpenSSL" nor may "OpenSSL" appear in their names without prior written permission of the OpenSSL Project. 6. Redistributions of any form whatsoever must retain the following acknowledgment: "This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit ( 9 THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT ``AS IS AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LI- MITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FIT- NESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CON- SEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCURE- MENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILI- TY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. 311

320 Liite This product includes cryptographic software written by Eric Young This product includes software written by Tim Hudson Original SSLeay License Copyright (C) Eric Young All rights reserved. This package is an SSL implementation written by Eric Young The implementation was written so as to conform with Netscapes SSL. This library is free for commercial and non-commercial use as long as the following conditions are aheared to. The following conditions apply to all code found in this distribution, be it the RC4, RSA, lhash, DES, etc., code; not just the SSL code. The SSL documentation included with this distribution is covered by the same copyright terms except that the holder is Tim Hudson Copyright remains Eric Young s, and as such any Copyright notices in the code are not to be removed. If this package is used in a product, Eric Young should be given attribution as the author of the parts of the library used. This can be in the form of a textual message at program startup or in documentation (online or textual) provided with the package. 9 Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1. Redistributions of source code must retain the copyright notice, this list of conditions and the following disclaimer. 2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. All advertising materials mentioning features or use of this software must display the following acknowledgement: "This product includes cryptographic software written by Eric Young ([email protected])" The word cryptographic can be left out if the rouines from the library being used are not cryptographic related :-). 4. If you include any Windows specific code (or a derivative thereof) from the apps directory (application code) you must include an acknowledgement: "This product includes software written by Tim Hudson ([email protected])" 312

321 Tietoja asennetuista sovelluksista THIS SOFTWARE IS PROVIDED BY ERIC YOUNG ``AS IS AND ANY EX- PRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS IN- TERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. The licence and distribution terms for any publically available version or derivative of this code cannot be changed. i.e this code cannot simply be copied and put under another distribution licence [including the GNU Public Licence.] Open SSH The licences which components of this software fall under are as follows. First, we will summarize and say that all components are under a BSD licence, or a licence more free than that. OpenSSH contains no GPL code. 1) Copyright (c) 1995 Tatu Ylonen <[email protected]>, Espoo, Finland All rights reserved As far as I am concerned, the code I have written for this software can be used freely for any purpose. Any derived versions of this software must be clearly marked as such, and if the derived work is incompatible with the protocol description in the RFC file, it must be called by a name other than "ssh" or "Secure Shell". 9 [Tatu continues] However, I am not implying to give any licenses to any patents or copyrights held by third parties, and the software includes parts that are not under my direct control. As far as I know, all included source code is used in accordance with the relevant license agreements and can be used freely for any purpose (the GNU license being the most restrictive); see below for details. 313

322 Liite [However, none of that term is relevant at this point in time. All of these restrictively licenced software components which he talks about have been removed from OpenSSH, i.e., - RSA is no longer included, found in the OpenSSL library - IDEA is no longer included, its use is deprecated - DES is now external, in the OpenSSL library - GMP is no longer used, and instead we call BN code from OpenSSL - Zlib is now external, in a library - The make-ssh-known-hosts script is no longer included - TSS has been removed - MD5 is now external, in the OpenSSL library - RC4 support has been replaced with ARC4 support from OpenSSL - Blowfish is now external, in the OpenSSL library [The licence continues] Note that any information and cryptographic algorithms used in this software are publicly available on the Internet and at any major bookstore, scientific library, and patent office worldwide. More information can be found e.g. at " 9 The legal status of this program is some combination of all these permissions and restrictions. Use only at your own responsibility. You will be responsible for any legal consequences yourself; I am not making any claims whether possessing or using this is legal or not in your country, and I am not taking any responsibility on your behalf. 314

323 Tietoja asennetuista sovelluksista NO WARRANTY BECAUSE THE PROGRAM IS LICENSED FREE OF CHARGE, THERE IS NO WARRANTY FOR THE PROGRAM, TO THE EXTENT PERMITTED BY APPLI- CABLE LAW. EXCEPT WHEN OTHERWISE STATED IN WRITING THE CO- PYRIGHT HOLDERS AND/OR OTHER PARTIES PROVIDE THE PROGRAM "AS IS" WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESSED OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRAN- TIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPO- SE. THE ENTIRE RISK AS TO THE QUALITY AND PERFORMANCE OF THE PROGRAM IS WITH YOU. SHOULD THE PROGRAM PROVE DEFECTIVE, YOU ASSUME THE COST OF ALL NECESSARY SERVICING, REPAIR OR CORRECTION. IN NO EVENT UNLESS REQUIRED BY APPLICABLE LAW OR AGREED TO IN WRITING WILL ANY COPYRIGHT HOLDER, OR ANY OTHER PARTY WHO MAY MODIFY AND/OR REDISTRIBUTE THE PROGRAM AS PER- MITTED ABOVE, BE LIABLE TO YOU FOR DAMAGES, INCLUDING ANY GENERAL, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARI- SING OUT OF THE USE OR INABILITY TO USE THE PROGRAM (INCLU- DING BUT NOT LIMITED TO LOSS OF DATA OR DATA BEING RENDERED INACCURATE OR LOSSES SUSTAINED BY YOU OR THIRD PARTIES OR A FAILURE OF THE PROGRAM TO OPERATE WITH ANY OTHER PRO- GRAMS), EVEN IF SUCH HOLDER OR OTHER PARTY HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. 2) The 32-bit CRC compensation attack detector in deattack.c was contributed by CORE SDI S.A. under a BSD-style license. 9 Cryptographic attack detector for ssh - source code Copyright (c) 1998 CORE SDI S.A., Buenos Aires, Argentina. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that this copyright notice is retained. THIS SOFTWARE IS PROVIDED ``AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES ARE DISCLAIMED. IN NO EVENT SHALL CORE SDI S.A. BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLA- RY OR CONSEQUENTIAL DAMAGES RESULTING FROM THE USE OR MI- SUSE OF THIS SOFTWARE. Ariel Futoransky <[email protected]> < 315

324 Liite 3) One component of the ssh source code is under a 3-clause BSD license, held by the University of California, since we pulled these parts from original Berkeley code. 9 Copyright (c) 1983, 1990, 1992, 1993, 1995 The Regents of the University of California. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. 2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. Neither the name of the University nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE REGENTS AND CONTRIBUTORS ``AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE REGENTS OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSE- QUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCURE- MENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILI- TY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. 4) Remaining components of the software are provided under a standard 2-term BSD licence with the following names as copyright holders: Markus Friedl Theo de Raadt Niels Provos Dug Song Kevin Steves Daniel Kouril Wesley Griffin Per Allansson 316

325 Tietoja asennetuista sovelluksista Jason Downs Solar Designer Todd C. Miller Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. 2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. THIS SOFTWARE IS PROVIDED BY THE AUTHOR ``AS IS AND ANY EX- PRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPE- CIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWE- VER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONT- RACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWA- RE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. 5) Portable OpenSSH contains the following additional licenses: c) Compatibility code (openbsd-compat) Apart from the previously mentioned licenses, various pieces of code in the openbsd-compat/ subdirectory are licensed as follows: 9 Some code is licensed under a 3-term BSD license, to the following copyright holders: Todd C. Miller Theo de Raadt Damien Miller Eric P. Allman The Regents of the University of California 317

326 Liite Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. 2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. Neither the name of the University nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE REGENTS AND CONTRIBUTORS ``AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE REGENTS OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSE- QUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCURE- MENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILI- TY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Open LDAP The OpenLDAP Public License Version 2.8, 17 August Redistribution and use of this software and associated documentation ("Software"), with or without modification, are permitted provided that the following conditions are met: 1. Redistributions in source form must retain copyright statements and notices, 2. Redistributions in binary form must reproduce applicable copyright statements and notices, this list of conditions, and the following disclaimer in the documentation and/or other materials provided with the distribution, and 3. Redistributions must contain a verbatim copy of this document. The OpenLDAP Foundation may revise this license from time to time. Each revision is distinguished by a version number. You may use this Software under terms of this license revision or under the terms of any subsequent revision of the license. 318

327 Tietoja asennetuista sovelluksista THIS SOFTWARE IS PROVIDED BY THE OPENLDAP FOUNDATION AND ITS CONTRIBUTORS ``AS IS AND ANY EXPRESSED OR IMPLIED WAR- RANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRAN- TIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OPENLDAP FOUNDATION, ITS CONTRIBUTORS, OR THE AUTHOR(S) OR OWNER(S) OF THE SOFTWARE BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDEN- TAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLU- DING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTI- ON) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHET- HER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. The names of the authors and copyright holders must not be used in advertising or otherwise to promote the sale, use or other dealing in this Software without specific, written prior permission. Title to copyright in this Software shall at all times remain with copyright holders. OpenLDAP is a registered trademark of the OpenLDAP Foundation. Copyright The OpenLDAP Foundation, Redwood City, California, USA. All Rights Reserved. Permission to copy and distribute verbatim copies of this document is granted

328 HAKEMISTO A Aika, 55 Ajastin, 55 Alapaperikasetit (2-lokeroinen tyyppi), 302 Alkuasetukset, 38 Asettaminen, 13 Asetus, 17 Asetusten määritys, 38 B E Bitti, 113, 117 Edelleenlähetys, 109, 110, 111, 112, 125, 128 Erikois-, 123, 126, 130, 131, 133 Ethernet, 7, 17, 20, 25, 29, 32, 35 Ethernet-liitäntä, 8 F Faksi, 46, 93, 95, 96, 98, 101, 109, 110, 111, 159, 183, 185, 187, 190, 195 Faksikohde, 183 Faksinumero, 185, 187, 190, 195 F-koodi, 191, 192 F-koodi (SEP), 192 F-koodi (SUB), 191 FTP, 229, 235, 238 H I Haku osoitekirjassa, 284 Hallinta, 159, 291 Huolto, 138 IEEE liitäntä, 12 IEEE 1394, 7, 18, 21, 26, 30, 33, 36, 62 IEEE liitäntä, 11 IEEE b, 7, 13, 14, 16, 19, 23, 27, 31, 34, 37, 64 Internet-faksi, 20 IP-faksi, 198, 201, 203 IP-faksin vastaanottaja, 203 IPv4 over 1394, 11 J Jaettu kansio, 160 Jakelu verkossa, 32 Järjestelmä, 139, 143, 147 Järjestelmäasetukset, 47, 57, 66, 72 K L Kansainvälinen lähetys, 193 Kansio, 214, 215, 220, 221, 223, 226, 229, 235, 238, 241, 246, 247, 248, 251, 252 Kieli, 292 Kirjekuori, 125, 130 Kohdeluettelo, 152 Kokonais-, 295 Konfigurointi, 78 Kopiointi, 87 Kuvat, 160 Kysely, 293 Kytkentä, 46, 214 Kytkentä Ethernet-liitäntään, 8 Kytkentä USB-liitäntään, 10 Kytkin, 113, 117 Käyttäjä, 161, 165, 176, 177, 179 Käyttäjäkoodi, 167, 170, 173 Käyttäjäkoodin todennus, 167 Käyttäjänimi, 159 Käyttö, 160, 161 Laitteen rungon tiedot, 297 Laitteen runko, 297 Langaton lähiverkko, 7, 13, 14, 16, 19, 23, 27, 31, 34, 37, 64 Langattoman signaalin tila, 16 Laskuri, 176, 177, 179, 180, 295 LDAP, 78, 276, 280 LDAP-palvelin, 78 LDAP-todennus, 276, 280 Leiman lisäys, 194 Liite, 297 Liitäntä, 13, 17, 18, 19, 20, 21, 23, 25, 26, 27, 29, 30, 31, 32, 33, 34, 35, 36, 37, 57, 62, 64, 143 Liitäntäasetukset, 38 Lisävaruste, 300 Lisävarusteet, 1 Lisäys,

329 Luettelo, 65, 119, 133 Luettelon tulostaminen, 65 Luettelo/testitulostus, 135 Lähettäjä, 124, 125 lähettäjä, 133 lähettäjät, 123, 126, 130, 131 Lähetys, 124, 159, 160, 190 lähetys, 193 Lähetystila, 193 Lähetä, 153 M Merkki, 112 Muisti, 109, 112, 125, 128 Muu, 38 Muuta, 170, 187, 190, 201, 209, 223, 226, 235, 238, 248, 251, 267 N NCP, 241, 246, 247, 248, 251, 252 Nimet, 162, 164 Nimi, 165 Numero, 185, 187, 190, 195 Näyttö, 176, 295 O P Osoitekirja, 157 Paperi, 50, 93 Parametri, 113, 117, 119 PC-FAKSI, 17 PDF, 147 Pikavalinta, 159, 160 Poista, 165, 173, 180, 195, 203, 212, 226, 238, 252, 265, 268 Protokolla, 226, 238, 251 PS, 146 Puhelin, 46 Puhelinlinjat, 46 Pääkäyttäjä, 72, 101 R Ryhmä, 255, 257, 259, 261, 263, 265, 267, 268 S T SCSI-tulostus, 11 SEP, 192 Seuranta, 161 Skannaus, 149, 160 Skanneri, 149, 152, 153, 160 SMB, 214, 215, 220, 221, 223, 226 SMTP, 276 SMTP-todennus, 276 SUB, 191 suojaus, 270, 273 Sähköposti, 96, 98, 160, 206, 209, 212 Sähköpostin lähettäminen, 25 Sähköpostin vastaanottaja, 206, 209, 212 Säätö, 291 Tallenna, 162, 164, 167, 185, 198, 206, 214, 215, 229, 241, 255, 257, 259, 261, 263 Tarkista yhteys, 13, 14 Tekeytyminen, 160 Tekniset tiedot, 300 Testi, 135 Tiedoston lähetys, 29 Tiedoston siirto, 66 tiedot, 293 Todennus, 167, 270, 273, 276, 280 Toden.suojaus, 270, 273 Tulostin, 17 Tulostus, 65, 112, 133, 135, 177, 179, 295 Tyhjennä, 180 U USB 2.0, 7 USB-liitäntä, 10 V Vaihtaminen, 292 Valikko, 135, 138 valikko, 139, 143, 146, 147 Valtuutettu, 124 Valtuutettu vastaanotto, 128 Vastaanottaja, 152, 159, 162, 164, 165, 183, 194, 198, 201, 206, 209, 212, 255, 261, 263, 265, 267, 268 Vastaanotto, 95, 125, 130 Verkko, 17, 57 Verkko-TWAIN-skanneri,

330 Y Yhteys, 229, 241 Yleiset asetukset, FI FIN B

331 Vaatimustenmukaisuusvakuutus Tuote täyttää EMC-direktiivin 89/336/EEC ja sitä täydentävien direktiivien sekä Pienjännitedirektiivin 73/23/EEC ja sitä täydentävien direktiivien vaatimukset. Laitteessa käytetään IEC mukaisia kuvasymboleja päävirtakytkimen toiminnasta: a tarkoittaa VIRTA PÄÄLLÄ. b tarkoittaa VIRTA POIS PÄÄLTÄ. Copyright 2006

332 FI FIN B Käyttöohjeet Yleiset asetukset
