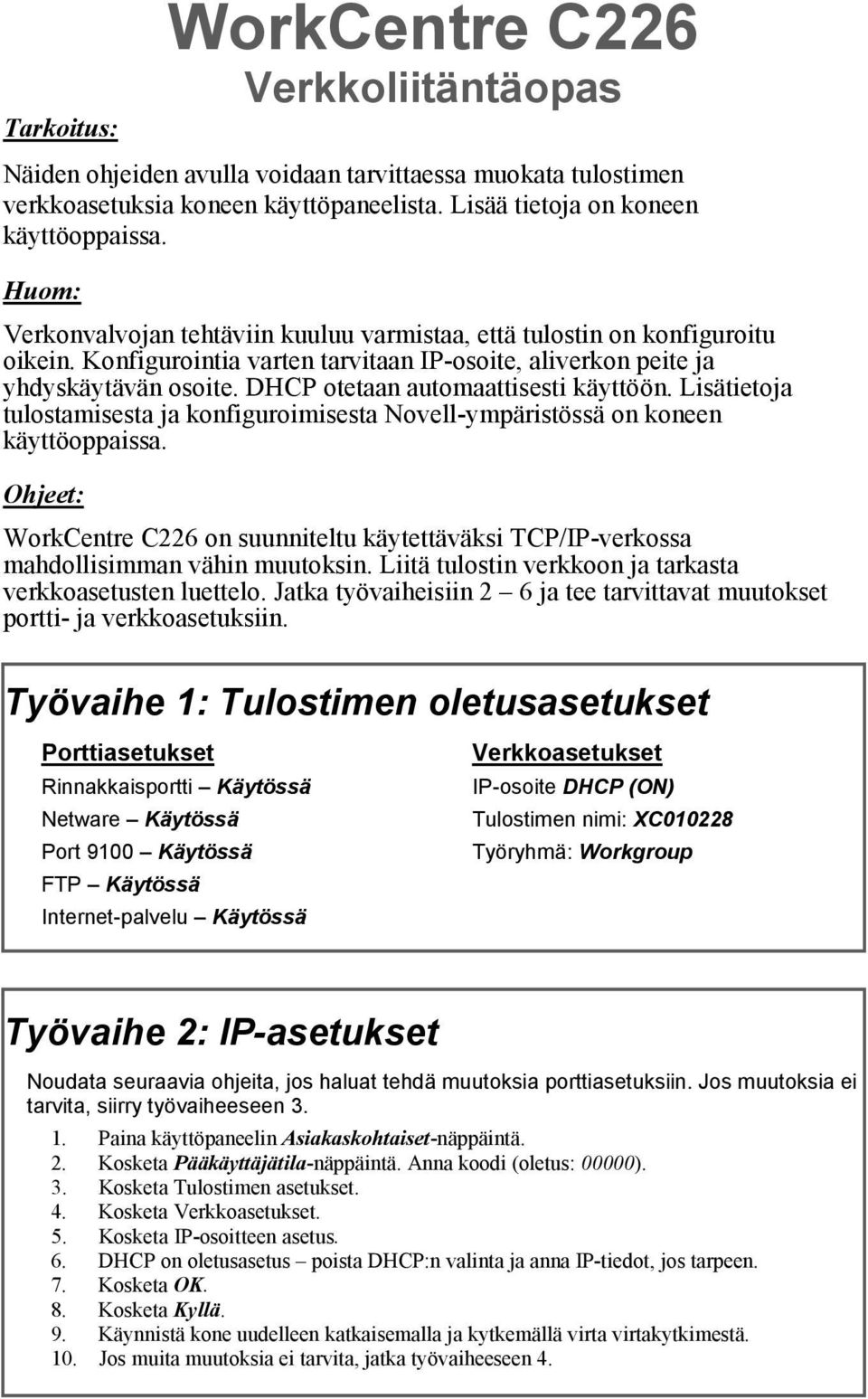

1 Tarkoitus: WorkCentre C226 Verkkoliitäntäopas Näiden ohjeiden avulla voidaan tarvittaessa muokata tulostimen verkkoasetuksia koneen käyttöpaneelista. Lisää tietoja on koneen käyttöoppaissa. Huom: Verkonvalvojan tehtäviin kuuluu varmistaa, että tulostin on konfiguroitu oikein. Konfigurointia varten tarvitaan IP-osoite, aliverkon peite ja yhdyskäytävän osoite. DHCP otetaan automaattisesti käyttöön. Lisätietoja tulostamisesta ja konfiguroimisesta Novell-ympäristössä on koneen käyttöoppaissa. Ohjeet: WorkCentre C226 on suunniteltu käytettäväksi TCP/IP-verkossa mahdollisimman vähin muutoksin. Liitä tulostin verkkoon ja tarkasta verkkoasetusten luettelo. Jatka työvaiheisiin 2 6 ja tee tarvittavat muutokset portti- ja verkkoasetuksiin. Työvaihe 1: Tulostimen oletusasetukset Porttiasetukset Rinnakkaisportti Käytössä Netware Käytössä Port 9100 Käytössä FTP Käytössä Internet-palvelu Käytössä Verkkoasetukset IP-osoite DHCP (ON) Tulostimen nimi: XC Työryhmä: Workgroup Työvaihe 2: IP-asetukset Noudata seuraavia ohjeita, jos haluat tehdä muutoksia porttiasetuksiin. Jos muutoksia ei tarvita, siirry työvaiheeseen Paina käyttöpaneelin Asiakaskohtaiset-näppäintä. 2. Kosketa Pääkäyttäjätila-näppäintä. Anna koodi (oletus: 00000). 3. Kosketa Tulostimen asetukset. 4. Kosketa Verkkoasetukset. 5. Kosketa IP-osoitteen asetus. 6. DHCP on oletusasetus poista DHCP:n valinta ja anna IP-tiedot, jos tarpeen. 7. Kosketa OK. 8. Kosketa Kyllä. 9. Käynnistä kone uudelleen katkaisemalla ja kytkemällä virta virtakytkimestä. 10. Jos muita muutoksia ei tarvita, jatka työvaiheeseen 4.

DHCP otetaan automaattisesti käyttöön. Lisätietoja tulostamisesta ja konfiguroimisesta Novell-ympäristössä on koneen käyttöoppaissa.

2 Työvaihe 3: Protokollan käyttöönotto Noudata seuraavia ohjeita, jos haluat tehdä muutoksia porttiasetuksiin. Jos muutoksia ei tarvita, siirry työvaiheeseen 4. Paina käyttöpaneelin Asiakaskohtaiset-näppäintä. Kosketa Pääkäyttäjätila-näppäintä. Anna koodi (oletus: 00000). Kosketa Tulostimen asetukset. Kosketa Verkkoasetukset. Ota protokolla käyttöön koskettamalla asianomaista valintaruutua. Kosketa OK. Kosketa Kyllä. Käynnistä kone uudelleen katkaisemalla ja kytkemällä virta virtakytkimestä. Jos muita muutoksia ei tarvita, jatka työvaiheeseen 5. Työvaihe 4: Luettelon tulostus Paina käyttöpaneelin Asiakaskohtaiset-näppäintä. Kosketa Luettelon tulostus. Kosketa Tulostimen testisivu. Kosketa jotakin näistä: Tulostimen asetukst PCL-fontit PCL-merkistön luettelo Verkkokortin asetukset Paina käyttöpaneelin Nollaa kaikki -näppäintä. Esimerkki Tulostimen asetukset -luettelosta Koneen valvonta Tarkkuus: 600 DPI Kieli: English British Laitteisto Perusmuisti: 128 Mt Lisämuisti: 512 Mt Kokonaismuisti: 640 Mt HDD: 40 Gt Xerox WorkCentre C226 Asiakaskoht. asetukset PCL5c-emulointi Fonttilähde: Resident Merkkiväli: Pistekoko: Verkkotiedot DHCP käyttöön: Kyllä/Ei IP-osoite: xxx.xxx.xxx IP-aliverkon peite: xxx.xxx.xxx IP-yhdyskäytävä: xxx.xxx.xxx TCPIP käyttöön: Kyllä Netware käyttöön: Kyllä NetBEUI käyttöön: Kyllä NIC Firmware, versio: x.x.x NW-tulostuspalvelimen nimi: XCxxxxxxx NetBEUI-työryhmä: Workgroup NetBEUI-tulostimen nimi: XCxxxxxxx FW. Versio PCU Ver: x.xx ICU Ver: x.xx Boot Ver: x.xx PRT: xxx Asennetut lisälaitteet 2-puolisjärjestelmä: 2-puolismoduuli Paperinsyöttö: 2-kaukaloyksikkö Suurkapasiteettinen kaukalo: Asennettu Ulostulo: Vihkonidontaviimeistelijä Tulostuspalvelinkortti: Asennettu Oletusasetukset Kopiot: 1 sarja Suunta: Pysty Paperin oletuskoko: A4 Paperin oletustyyppi: Tavallinen Oletusulostulo: Keskikaukalo PCL-merkistö: Roman-1 Fontin numero: 1 Fontti: Courier Lukemat Väri: 930 M/V: 1294 Värikalibrointi Menetelmä: AutoCalibration Pvm & aika: 4/03/2005 6:45 Kaukaloasetukset Kaukalo 1: A4 / tavallinen Kaukalo 2: A3 / tavallinen Kaukalo 3: A4 / tavallinen Kaukalo 5: A4 / tavallinen Kaukalo 6: A4 / tavallinen Tulostus/kopio/faksi: Käytössä Autom. kaukalonvaihto: Kyllä

Ota protokolla käyttöön koskettamalla asianomaista valintaruutua. Kosketa OK. Kosketa Kyllä. Käynnistä kone uudelleen katkaisemalla ja kytkemällä virta virtakytkimestä.

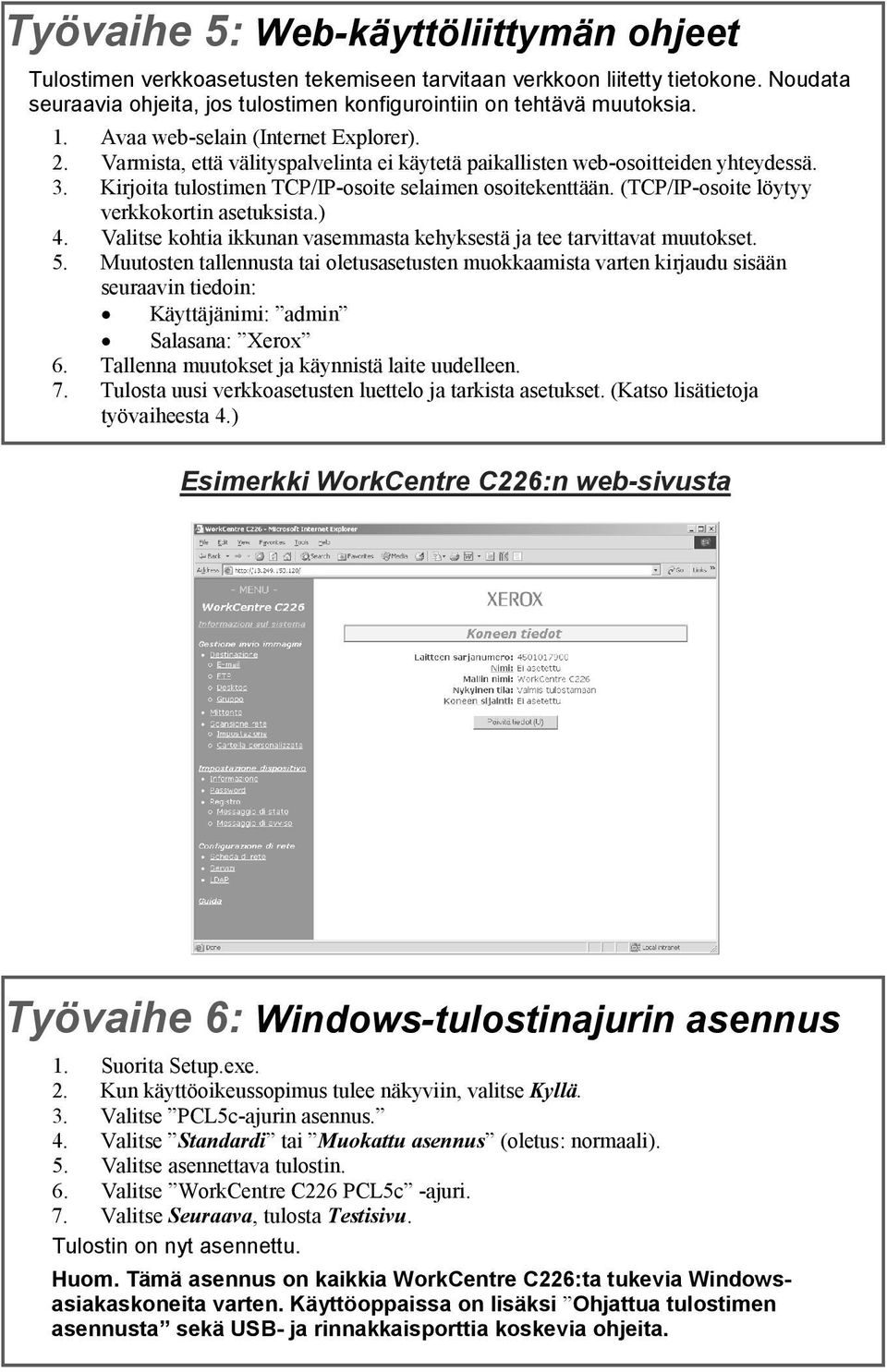

3 Työvaihe 5: Web-käyttöliittymän ohjeet Tulostimen verkkoasetusten tekemiseen tarvitaan verkkoon liitetty tietokone. Noudata seuraavia ohjeita, jos tulostimen konfigurointiin on tehtävä muutoksia. 1. Avaa web-selain (Internet Explorer). 2. Varmista, että välityspalvelinta ei käytetä paikallisten web-osoitteiden yhteydessä. 3. Kirjoita tulostimen TCP/IP-osoite selaimen osoitekenttään. (TCP/IP-osoite löytyy verkkokortin asetuksista.) 4. Valitse kohtia ikkunan vasemmasta kehyksestä ja tee tarvittavat muutokset. 5. Muutosten tallennusta tai oletusasetusten muokkaamista varten kirjaudu sisään seuraavin tiedoin: Käyttäjänimi: admin Salasana: Xerox 6. Tallenna muutokset ja käynnistä laite uudelleen. 7. Tulosta uusi verkkoasetusten luettelo ja tarkista asetukset. (Katso lisätietoja työvaiheesta 4.) Esimerkki WorkCentre C226:n web-sivusta Työvaihe 6: Windows-tulostinajurin asennus 1. Suorita Setup.exe. 2. Kun käyttöoikeussopimus tulee näkyviin, valitse Kyllä. 3. Valitse PCL5c-ajurin asennus. 4. Valitse Standardi tai Muokattu asennus (oletus: normaali). 5. Valitse asennettava tulostin. 6. Valitse WorkCentre C226 PCL5c -ajuri. 7. Valitse Seuraava, tulosta Testisivu. Tulostin on nyt asennettu. Huom. Tämä asennus on kaikkia WorkCentre C226:ta tukevia Windowsasiakaskoneita varten. Käyttöoppaissa on lisäksi Ohjattua tulostimen asennusta sekä USB- ja rinnakkaisporttia koskevia ohjeita.

(TCP/IP-osoite löytyy verkkokortin asetuksista.) 4. Valitse kohtia ikkunan vasemmasta kehyksestä ja tee tarvittavat muutokset. 5.

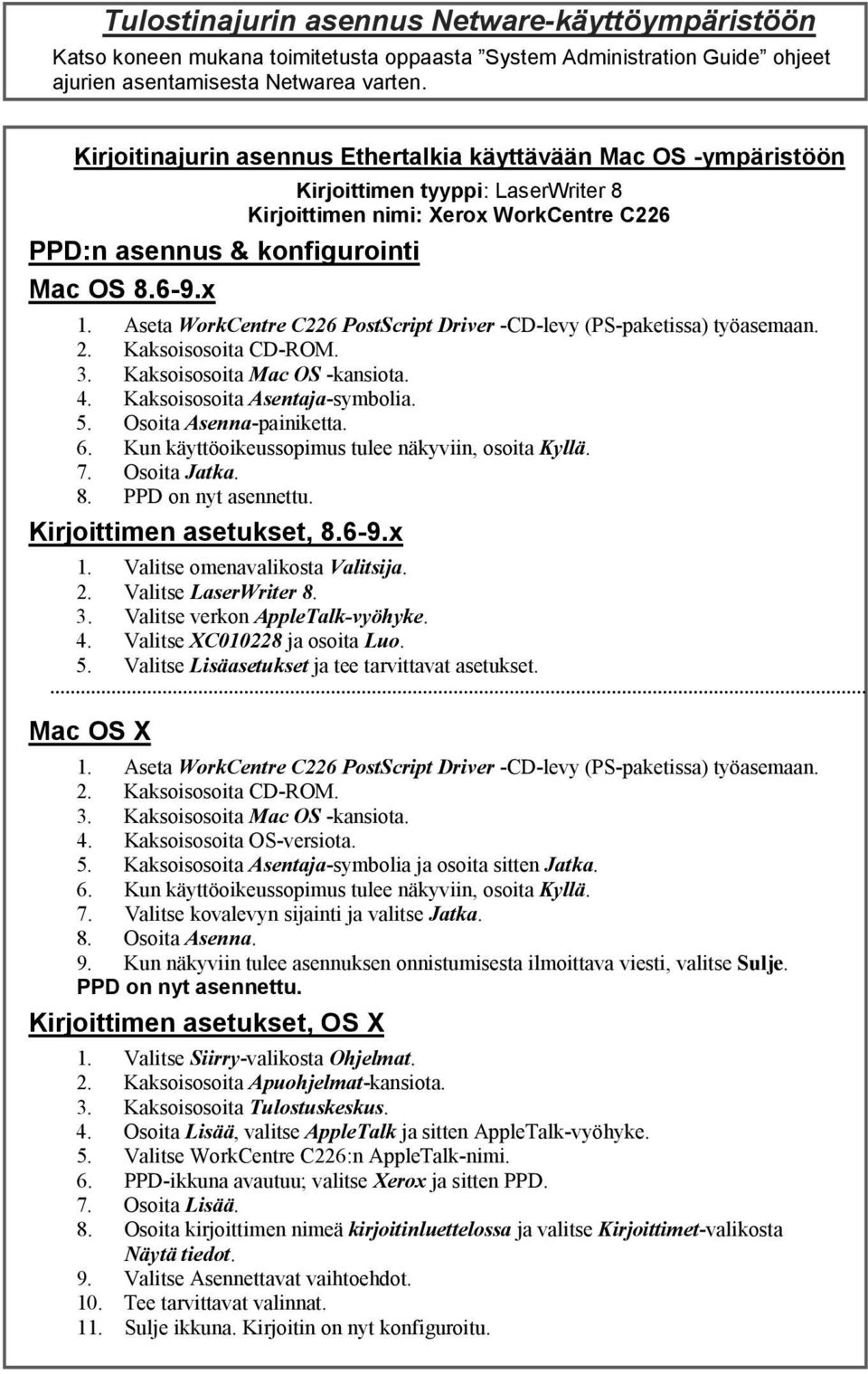

4 Tulostinajurin asennus Netware-käyttöympäristöön Katso koneen mukana toimitetusta oppaasta System Administration Guide ohjeet ajurien asentamisesta Netwarea varten. Kirjoitinajurin asennus Ethertalkia käyttävään Mac OS -ympäristöön Kirjoittimen tyyppi: LaserWriter 8 Kirjoittimen nimi: Xerox WorkCentre C226 PPD:n asennus & konfigurointi Mac OS x 1. Aseta WorkCentre C226 PostScript Driver -CD-levy (PS-paketissa) työasemaan. 2. Kaksoisosoita CD-ROM. 3. Kaksoisosoita Mac OS -kansiota. 4. Kaksoisosoita Asentaja-symbolia. 5. Osoita Asenna-painiketta. 6. Kun käyttöoikeussopimus tulee näkyviin, osoita Kyllä. 7. Osoita Jatka. 8. PPD on nyt asennettu. Kirjoittimen asetukset, x 1. Valitse omenavalikosta Valitsija. 2. Valitse LaserWriter Valitse verkon AppleTalk-vyöhyke. 4. Valitse XC ja osoita Luo. 5. Valitse Lisäasetukset ja tee tarvittavat asetukset. Mac OS X 1. Aseta WorkCentre C226 PostScript Driver -CD-levy (PS-paketissa) työasemaan. 2. Kaksoisosoita CD-ROM. 3. Kaksoisosoita Mac OS -kansiota. 4. Kaksoisosoita OS-versiota. 5. Kaksoisosoita Asentaja-symbolia ja osoita sitten Jatka. 6. Kun käyttöoikeussopimus tulee näkyviin, osoita Kyllä. 7. Valitse kovalevyn sijainti ja valitse Jatka. 8. Osoita Asenna. 9. Kun näkyviin tulee asennuksen onnistumisesta ilmoittava viesti, valitse Sulje. PPD on nyt asennettu. Kirjoittimen asetukset, OS X 1. Valitse Siirry-valikosta Ohjelmat. 2. Kaksoisosoita Apuohjelmat-kansiota. 3. Kaksoisosoita Tulostuskeskus. 4. Osoita Lisää, valitse AppleTalk ja sitten AppleTalk-vyöhyke. 5. Valitse WorkCentre C226:n AppleTalk-nimi. 6. PPD-ikkuna avautuu; valitse Xerox ja sitten PPD. 7. Osoita Lisää. 8. Osoita kirjoittimen nimeä kirjoitinluettelossa ja valitse Kirjoittimet-valikosta Näytä tiedot. 9. Valitse Asennettavat vaihtoehdot. 10. Tee tarvittavat valinnat. 11. Sulje ikkuna. Kirjoitin on nyt konfiguroitu.

Aseta WorkCentre C226 PostScript Driver -CD-levy (PS-paketissa) työasemaan. 2. Kaksoisosoita CD-ROM. 3. Kaksoisosoita Mac OS -kansiota. 4. Kaksoisosoita Asentaja-symbolia. 5. Osoita Asenna-painiketta.

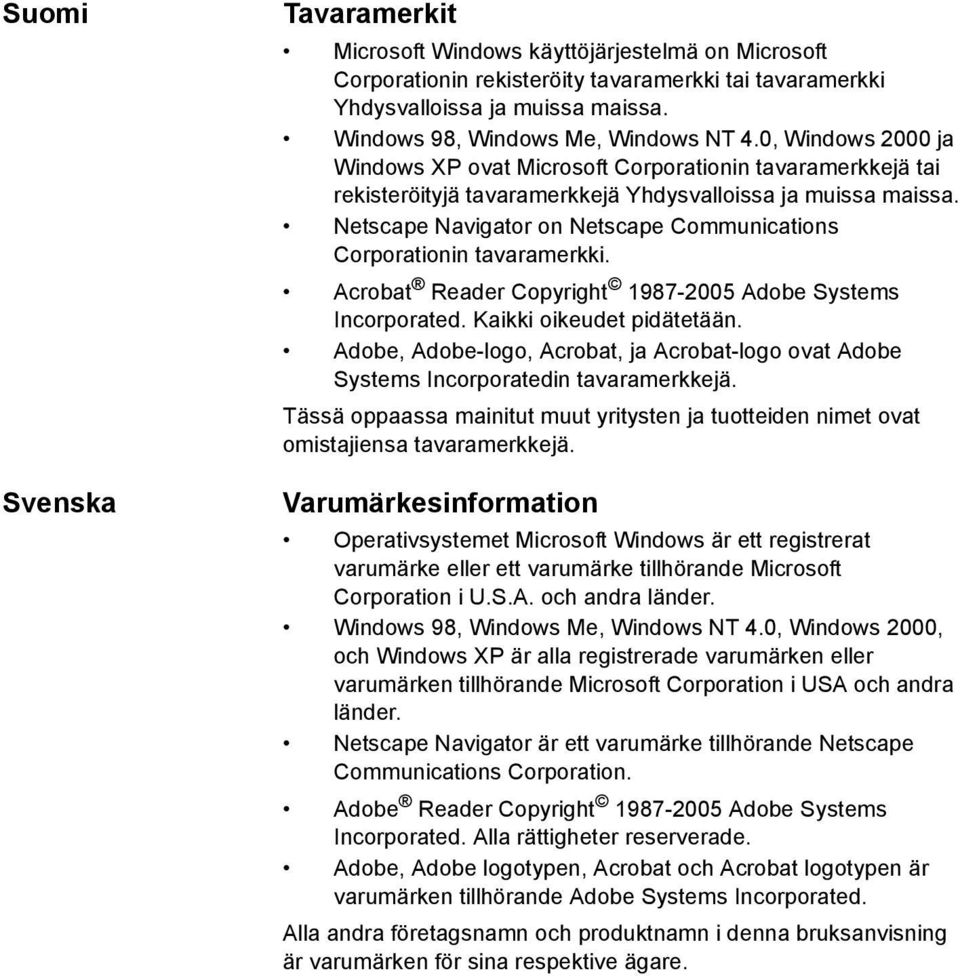

5 Suomi Svenska Tavaramerkit Microsoft Windows käyttöjärjestelmä on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja muissa maissa. Windows 98, Windows Me, Windows NT 4.0, Windows 2000 ja Windows XP ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Netscape Navigator on Netscape Communications Corporationin tavaramerkki. Acrobat Reader Copyright Adobe Systems Incorporated. Kaikki oikeudet pidätetään. Adobe, Adobe-logo, Acrobat, ja Acrobat-logo ovat Adobe Systems Incorporatedin tavaramerkkejä. Tässä oppaassa mainitut muut yritysten ja tuotteiden nimet ovat omistajiensa tavaramerkkejä. Varumärkesinformation Operativsystemet Microsoft Windows är ett registrerat varumärke eller ett varumärke tillhörande Microsoft Corporation i U.S.A. och andra länder. Windows 98, Windows Me, Windows NT 4.0, Windows 2000, och Windows XP är alla registrerade varumärken eller varumärken tillhörande Microsoft Corporation i USA och andra länder. Netscape Navigator är ett varumärke tillhörande Netscape Communications Corporation. Adobe Reader Copyright Adobe Systems Incorporated. Alla rättigheter reserverade. Adobe, Adobe logotypen, Acrobat och Acrobat logotypen är varumärken tillhörande Adobe Systems Incorporated. Alla andra företagsnamn och produktnamn i denna bruksanvisning är varumärken för sina respektive ägare.

Netscape Navigator on Netscape Communications Corporationin tavaramerkki. Acrobat Reader Copyright 1987-2005 Adobe Systems Incorporated. Kaikki oikeudet pidätetään.
