KARBONAATTIKIVITUTKIMUKSIA KARJALOHJALLA VUOSINA Hannu Seppänen, Jukka Reinikainen, Akseli Torppa, Pekka Karimerto & Jukka Kaunismäki

Transkriptio

1 GEOLOGIAN TUTKIMUSKESKUS Etelä-Suomen yksikkö 6/2013 LOHJA Kärkelä KARBONAATTIKIVITUTKIMUKSIA KARJALOHJALLA VUOSINA Hannu Seppänen, Jukka Reinikainen, Akseli Torppa, Pekka Karimerto & Jukka Kaunismäki

2 GEOLOGIAN TUTKIMUSKESKUS GEOLOGIAN TUTKIMUSKESKUS KUVAILULEHTI Päivämäärä / Dnro Tekijät Hannu Seppänen, Jukka Reinikainen, Akseli Torppa, Pekka Karimerto & Jukka Kaunismäki Raportin laji Tutkimusraportti Toimeksiantaja GTK Raportin nimi Karbonaattikivitutkimuksia Karjalohjalla vuosina Tiivistelmä Karjalohjan Kärkelässä tutkittiin vanhastaan tunnetun karbonaattikiviesiintymän jatkuvuutta syväkairauksella. Esiintymä ei osoittautunut taloudellisesti merkittäväksi. Asiasanat (kohde, menetelmät jne.) malminetsintä, teollisuusmineraalit, karbonaattikivet, kalsiitti, wollastoniitti, syväkairaus Maantieteellinen alue (maa, lääni, kunta, kylä, esiintymä) Suomi, Uusimaa, Lohja, Karjalohja, Salo, Kisko, Kärkelä Karttalehdet Muut tiedot Arkistosarjan nimi Arkistotunnus 6/2013 Kokonaissivumäärä 5 s + 10 liitettä Kieli Suomi Hinta Julkisuus Julkinen Yksikkö ja vastuualue ESY, VA 211 Hanketunnus Allekirjoitus/nimen selvennys Allekirjoitus/nimen selvennys Hannu Seppänen

3 GEOLOGIAN TUTKIMUSKESKUS Sisällysluettelo Kuvailulehti 1 JOHDANTO Tausta ja tavoitteet Tutkimuskohteen sijainti Aikaisemmat tutkimukset 1 2 SUORITETUT TUTKIMUKSET Geologiset tutkimukset Kairaukset Näytteenkäsittely Kemialliset analyysit Mineraalivarantoarvio 3 3 KÄRKELÄN ESIINTYMÄ 3 4 KIRJALLISUUSVIITTEET 6 5 LIITTEET 6

4 1 1 JOHDANTO 1.1 Tausta ja tavoitteet Geologian tutkimuskeskuksen (GTK) teollisuusmineraalitutkimusten yhtenä tavoitteena oli paikantaa Etelä-Suomen alueelta taloudellisesti hyödynnettäviä paperipigmentin raaka-aineeksi soveltuvia kalsiittimarmoriesiintymiä. Kärkelän esiintymän tutkimuksista vastasi aluksi geologi Jukka Reinikainen ja myöhemmässä vaiheessa geologi Hannu Seppänen. Tutkimuksiin ovat osallistuneet tutkimusapulaiset Pekka Karimerto ja Jukka Kaunismäki sekä kesäapulaisena LuK Akseli Torppa. Hankepäällikkönä tutkimusten aikana toimi geologi Olli Sarapää. 1.2 Tutkimuskohteen sijainti Kärkelän kalsiitti-wollastoniittiesiintymä sijaitsee entisten Karjalohjan ja Kiskon kuntien (nykyisin Lohjan ja Salon kaupungit) rajalla, noin 1 km Kärkelän kylästä koilliseen karttalehdellä (kuva 1). Esiintymä kuuluu N-S-suuntaiseen, noin viiden kilometrin pituiseen Jylyn karbonaattikivijaksoon. Geologian tutkimuskeskuksella oli alueella Kärkelä niminen valtaus, kaivosrekisterinumero 7669/1. Valtauksen pinta-ala oli 47,39 ha (liite 1). Kärkelän valtaus raukesi Aikaisemmat tutkimukset Kärkelän tutkimuskohteessa on kolme vanhaa louhosta, jotka on kuvattu kirjassa Suomen kalkkikivi (Eskola et al., 1919). Esiintymästä louhittiin kalsiittikiveä Kärkelän ruukin kuparisulaton tarpeisiin. Louhinta päättyi 1912, kokonaislouhinnan olleessa 4500 t kalsiittikiveä (Puustinen, 2003). Esiintymää ei aikaisemmin oltu tarkemmin tutkittu. 2 SUORITETUT TUTKIMUKSET 2.1 Geologiset tutkimukset Alueen geologisen kartoituksen teki LuK Akseli Torppa pro gradu-tutkielmaansa liittyen (Torppa, 2003). Esiintymän geologinen kartta on liitteessä 3.

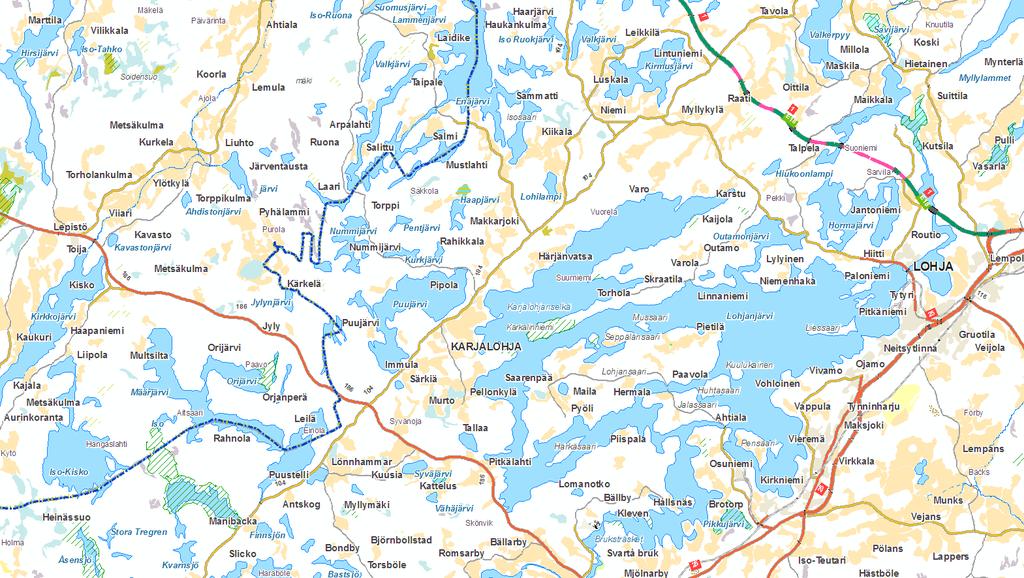

5 Kuva 1: Tutkimuskohteen sijainti 2

6 3 2.2 Kairaukset Kärkelän esiintymään kairattiin 14 reikää, yhteensä 1675,30 m. Kaikki reiät kairattiin 46 mm:n kalustolla. Kairasydämet on talletettu Lopen kairasydänarkistoon, jossa ne myös raportoitiin KAIRA-ohjelmalla. Kairausten koordinaatti- ja suuntatiedot sekä reikäraportit ja kairausprofiilit ovat tämän raportin liitteinä. 2.3 Näytteenkäsittely Kairasydänten karbonaattikivilävistykset halkaistiin ja toimitettiin GTK:n kemian laboratorioon Espooseen jatkokäsittelyä varten. Analyysiin valitut karbonaattikivet on otettu 1,0-3,6 m pituisina kairasydännäytteinä. Alle 0,5 m:n mittaiset sisäraakut sisällytettiin analysoitaviin näytteisiin. Halkaistut kairasydännäytteet murskattiin mangaaniteräsleukamurskaimella 3-8 mm raekokoon, minkä jälkeen analyysiin kahtioimalla otettu osa jauhettiin wolframi-karbidipannulla (Widia) alle 60 mikronin (µ) raekokoon. 2.4 Kemialliset analyysit Karbonaattikivinäytteet analysoitiin GTK:n kemian laboratoriossa Espoossa. Näytteiden kemiallinen analysointi tehtiin kolmessa vaiheessa: (1) Leco-analysaattorilla määritettiin näytteiden hiilipitoisuus, (2) näytteistä tehtiin HCl-osittaisliuotus ja happoon liuenneesta aineksesta määritettiin pääalkuaineet ja joitakin hivenalkuaineita ICP-AES-tekniikalla (3) näytteistä tehtiin XRFkokokivianalyysi. 2.5 Mineraalivarantoarvio Raportissa esitetty Kärkelän kalsiitti-wollstoniittikiviesiintymän mineraalivarantoarvio on tehty Gemcom-ohjelmistolla yhdistämällä kullekin kairausprofiilille tulkitut kalsiitti-wollastoniittikerrokset solideiksi 3D-rings- menetelmällä. 3 KÄRKELÄN ESIINTYMÄ Kärkelän kalsiittikiviesiintymässä on kolme vanhaa louhosta (kuva 3), joista keskimmäinen on suurin. Se on n. 60 m pitkä, m leveä ja ainakin 5 m syvä, osittain veden peittämä. Pohjoinen kaivanto on n. 40 m pitkä, 3-4 m leveä ja 3-4 m syvä. Eteläisin louhos on pienin, n. 25 m pitkä, 2-7 m leveä ja vain 1-2 m syvä. Esiintymän kalsiittikivi on pääosin hienorakeista ja sisältää paikoin runsaasti wollastoniittia.

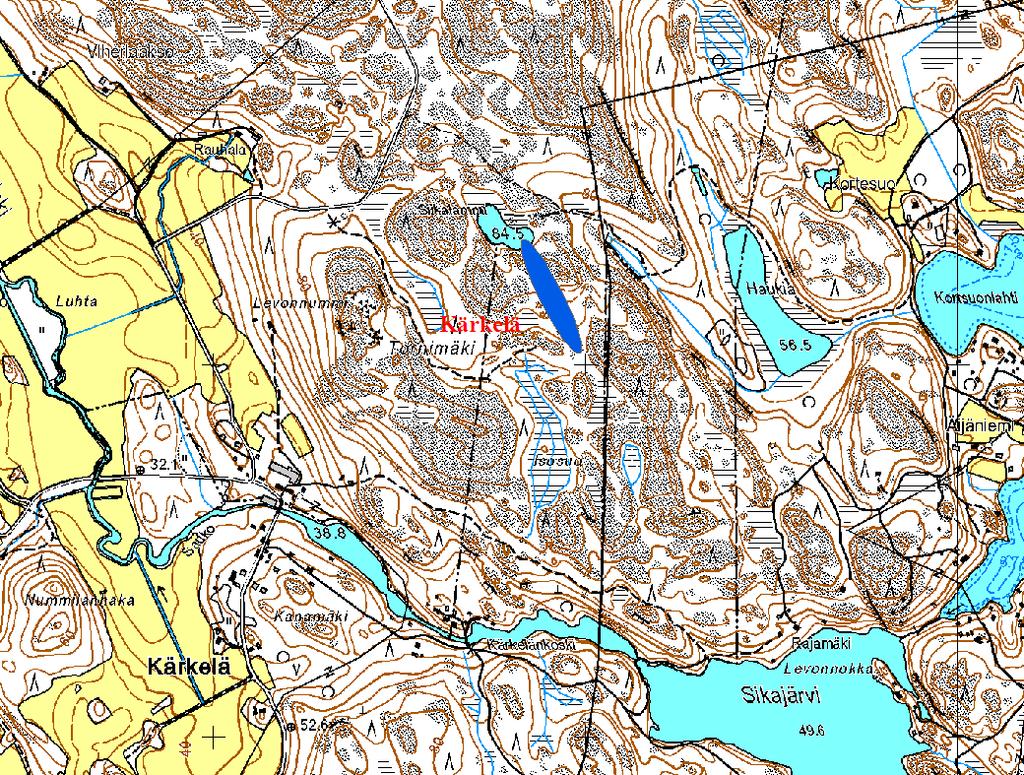

7 4 Kuva 2: Kärkelän vanhat louhokset (värien selitys liitteessä 3) Kairauksella pyrittiin selvittämään vanhojen kalkkilouhosten jatkeita sekä vaaka- että syvyyssuunnassa. Kuten liitteenä olevista profiileista (profiilit 3 ja 4) ilmenee, ei edes suurimmalla louhoksella ole merkittäviä jatkeita syvyyssuunnassa. Kairausprofiilien ja kairanreikien sijainnit ovat liitteessä 4. Kalsiittiikivilävistykset analysoitiin, 61 näytettä yhteensä 164,05 m, ja analyysituloksista laskettiin kalsiitti- ja wollastoniittipitoisuudet siten, että aluksi laskettiin kalsiittipitoisuus CO 2 - pitoisuuden avulla. Dolomiittisia osuuksia ei kemiallisten analyysien perusteella näytteissä ollut, sillä CaO/MgO-suhde vaihteli välillä ja vain neljässä näytteessä suhde oli < 50. Wollastoniitin määrä laskettiin olettamalla, että osittaisliuotustuloksissa CaO on peräisin vain kalsiitista ja wollastoniitista. Lasketut kalsiitti- ja wollastoniittipitoisuudet on esitetty kairausprofii-

8 5 leissa (liitteet ). Syväkairausraportit ovat liitteissä Kemialliset analyysitulokset ovat liitteessä 10. Kärkelän esiintymästä tehtiin malmiarvio Gemcom-ohjelmalla muodostamalla ensin kalsiittikomposiitit. Komposiittien cut off -arvoksi annettiin 50 % kalsiumkarbonaattia ja niihin sisällytettiin alle yhden metrin mittaiset sisäraakut. Komposiittien perusteella profiileille piirrettiin 3Drenkaat, joista ohjelma muodosti kaksi kalsiittikivisolidia. Lisäksi kalsiittikivisolidien väliin muodostettiin yksi kalsiitti-wollastoniittikivisolidi. Solidien massat ja pitoisuudet laskettiin analyysitulosten perusteella siten, että sisäraakun kalsiitti- ja wollastoniittipitoisuus on 0 %, kalsiittittikiven tiheys 2,70 t/m 3 ja kalsiitti-wollastoniittikiven 2,90 t/m 3. Kerroksen syvyysulottuvuus vaihtelee profiilista riippuen tasosta +50 tasolle -20 (liitteet ). Malmiarvion tuloksena esiintymässä 0,964 Mt kalsiittikiveä keskipitoisuuden ollessa 56,5 % kalsiittia ja 2,9 % wollastoniittia, sekä 0,172 Mt kalsiitti-wollastoniittikiveä keskipitoisuuden ollessa 26,1 % kalsiittia ja 4,1 % wollastoniittia (liitteet 8 ja 9). Tämän tutkimuksen perusteella Kärkelän esiintymällä ei ole taloudellista arvoa. Espoossa Hannu Seppänen Jukka Reinikainen Akseli Torppa Pekka Karimerto Jukka Kaunismäki

9 6 4 KIRJALLISUUSVIITTEET Eskola, P., Hackman, V., Laitakari, A. ja Wilkman, W.W., Suomen kalkkikivi. Summary: Limestones in Finland. Geoteknillisiä tiedonantoja 21, Valtioneuvoston kirjapaino, Helsinki, 265 s. Puustinen, Kauko, Suomen kaivosteollisuus ja mineraalisten raaka-aineiden tuotanto vuosina , historiallinen katsaus erityisesti tuotantolukujen valossa. 578 s. Geologian tutkimuskeskus, arkistoraportti, M 10.1/2003/3 Torppa, Akseli, Karjalohjan Siikalammen wollastoniitti-kalsiittikiviesiintymän metamorfinen historia. Pro gradu -tutkimus, Helsingin yliopisto, Geologian laitos, Geologian ja mineralogian osasto. 100 s., 5 liitettä. 5 LIITTEET Liite 1: Kärkelän valtausalue Liite 2: Syväkairausreikien koordinaatit, suunta, kaltevuus ja pituus Liite 3: Kärkelän geologinen kartta Liite 4: Kairanreikien ja kairausprofiilien sijainti Liite 5: Vertikaaliprofiilit: merkkien selitys Liite 6: Vertikaaliprofiilit Liite 7: Syväkairausraportit Liite 8: Malmisolidit Liite 9: Malmiarvio Liite 10: Kemialliset analyysit

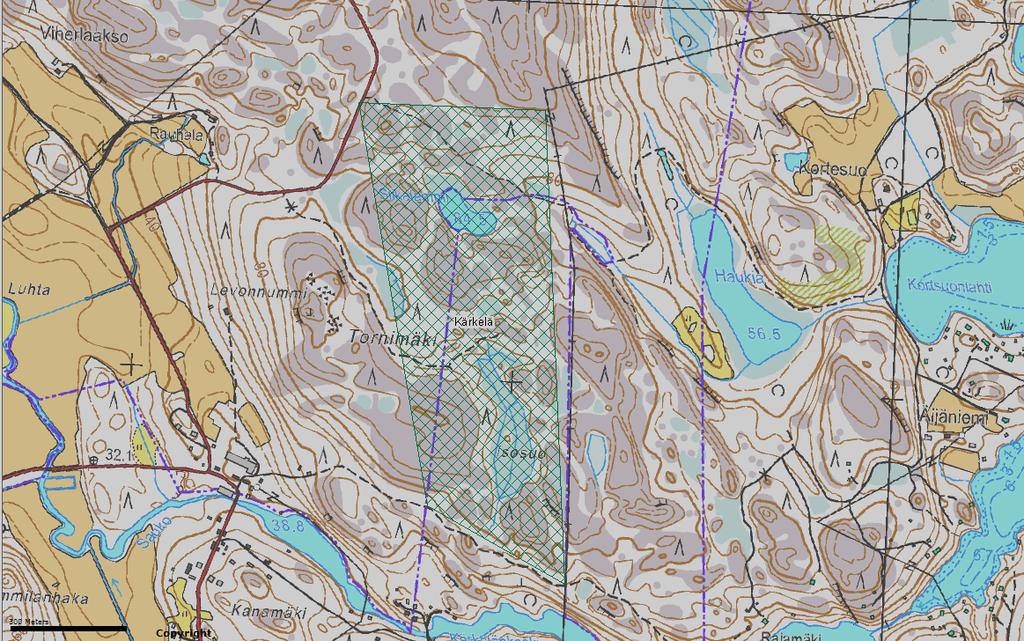

10 Kärkelän valtausalue, kaivosrekisterinumero 7669/1 Liite 1

11 Liite 2 Kairaukset: Karjalohja, Kärkelä Reikänumero X Y Z Suunta ( ) Kaltevuus ( ) Pituus (m) R , ,90 94,40 R , ,40 113,60 R , ,10 103,30 R , ,60 164,90 R , ,30 129,70 R , ,30 130,20 R , ,20 112,50 R , ,10 105,30 R , ,00 83,10 R , ,10 119,70 R , ,40 120,30 R , ,00 139,30 R , ,00 118,35 R , ,00 140,65

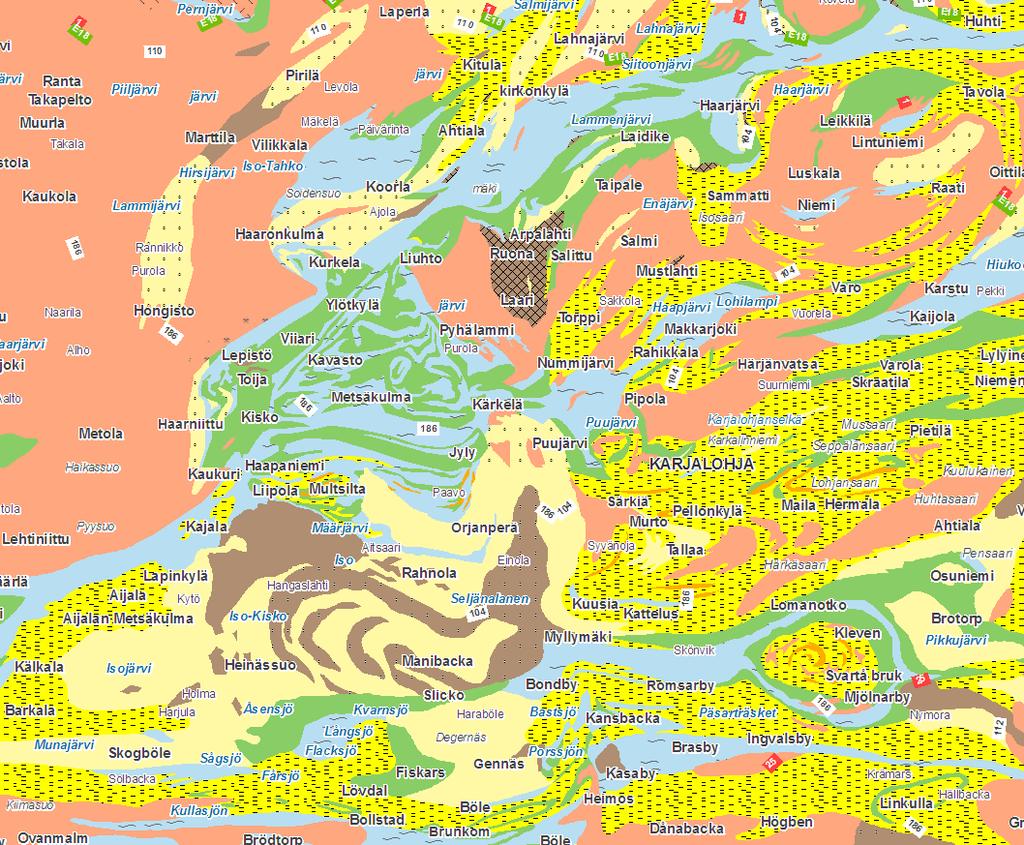

12 Kärkelän esiintymän geologinen kartta Liite 3

13 PROF1 Liite Y Y Y Y Y Y Y Y Y R504 PROF10 PROF10 PROF2 PROF4 PROF5 PROF7 PROF8 Profiili 10 R503 R505 R493 R494 R495 PROF9 PROF9 R496 R492 R499R497 R502 Profiili 9 R498 R500 PROF3 PROF3 R501 PROF6 PROF6 PROF1 PROF2 PROF4 PROF5 PROF7 PROF8 Profiili 3 Profiili 1 Profiili 2 Profiili 4 Profiili 6 Profiili 5 Profiili 7 Profiili Y X Y X X X X X X Kärkelä: Kairausprofiilit ja kairanreikien sijainti

14 Liite 5 LEGEND HOLE-ID LITHOLOGY : KIVILAJI_A (RIGHT) XXX Maata Kalsiittikiv i Pegmatiittigraniitti Karsikiv i Sarv biotgneissi XX Emäksinen vulkaniitti Hapan vulkaniitti ASSAYS WOLLASTO Graniitti XX ASSAYS : CALCITE (RIGHT) ASSAYS CALCITE ASSAYS : WOLLASTO (LEFT) ASSAYS : CALCITE (RIGHT) ASSAYS : WOLLASTO (LEFT) ASSAYS : CALCITE (RIGHT) Upper Bound Lower Bound ASSAYS : WOLLASTO (LEFT) Upper Bound Lower Bound XXX LENGTH

15 Liite Z R Z Z Z Z X -25 Z 75 X 100 X 125 X 150 X Profiili 1: sininen kalsiittikivisolidit, vihreä kalsiitti-wollastoniittikivisolidi

16 Liite Z R494 R Z Z Z Z Z -50 Z 75 X 100 X X 150 X 175 X Profiili 2: sininen kalsiittikivisolidi, vihreä kalsiitti-wollastoniittikivisolidi

17 Liite Z R492 R Z 50 Z Z Z 275 X X 325 X 350 X Profiili 3: sininen kalsiittikivisolidi

18 Liite Z R499 R Z Z Z Z Z 200 X 225 X 250 X 275 X Profiili 4: sininen kalsiittikivisolidi

19 Liite Z R Z Z 25 Z Z 225 X 250 X 275 X 300 X Profiili 5: sininen kalsiittikivisolidi

20 Liite Z R Z 50 Z 25 Z 0 Z X 275 X 300 X 325 X Profiili 6

21 Liite Z R Z 50 Z 25 Z X 325 X 350 X Profiili 7: sininen kalsiittikivisolidi

22 Liite Z R Z 50 Z 25 Z 0 Z X 225 X 250 X Profiili 8

23 Liite Z 100 Z R503 R Z Z Z 0 Z Z Z 100 X 125 X 150 X 175 X 200 X 225 X Profiili 2: sininen kalsiittikivisolidi, vihreä kalsiitti-wollastoniittikivisolidi

24 Liite Z R Z Z 25 Z 0 Z Z 75 X 100 X 125 X 150 X Profiili 10

25 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R492 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 88 Aika 9/2003 Suunta 225,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 43,90 5,00 m 43,50 94,40 m 43,50 Alasyvyys Kivilajiseloste m -3,40 MAAKAIRAUS, (5,50 m suojaputkea) -7,30 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen, rikkonainen rakenne, rakopinnoilla ohut SKII-pirote. 4,20 RAITAISUUS/REIKÄ 55-13,90 KALSIITTIKIVI, vaaleanharmaa, hienorakeinen. Alkuosassa 10,80 saakka ohuita KVAR(chertti)-raitoja, joiden yhteydessä WOLL:a. Säännöllisesti talkkiutuneita DIOP- ja SERP-raitoja. 11,10 RAITAISUUS/REIKÄ 70 8,40 KOH -19,60 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Massamainen, rikkonainen rakenne. -35,50 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen. Välillä selkeästi hiertynyttä, säännöllisesti KIIL- ja TALK-raitoja sekä GRAN:a. Alkaen 33,00 ohuita WOLL-raitoja karrettuneen GRAN-kiven yhteydessä. OMP 2,697 (26,20). OMP 2,888, karrettunut TALK-kivi. 20,20 RAITAISUUS/REIKÄ 30 23,65 KOH 33,30 KOH -37,90 KALKKIKARSI, punertavanvihreä, keskirakeinen. Vuorottelevia GRAN- ja DIOP-kerroksia, joiden yhteydessä ohuita WOLL-raitoja. -40,40 KALSIITTIKIVI, vihertävänharmaa, keskirakeinen. Ohuita KVAR- ja KIIL-raitoja sekä TALK-osueita. 39,80 MERKKI/SN/REIKÄ 40 = 345/85W

26 Liite ,00 GRANAATTI-DIOPSIKARSI, punertavanvihreä, keskirakeinen. Raitainen rakenne, lisäksi ohuita WOLL-raitoja, OMP 2,918 (41,70). -62,70 KALSIITTIKIVI, vihreänharmaa, hienorakeinen. Raitainen ja hiertynyt rakenne, runsaasti kapeita GRANDIOP-kerroksia sekä TALK:a. 49,90 RAITAISUUS/REIKÄ 40-72,00 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, muutama kapea pegmatiittigraniittijuoni. 65,50 RAITAISUUS/REIKÄ 55-79,90 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton rakenne, säännöllisesti 1-3 mm kokoisia GRAN-porfyroblasteja. -85,80 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, keskirakeinen. Raitainen rakenne, sisältää kapeita graniittijuonia. 84,60 RAITAISUUS/REIKÄ 45-87,50 GRANAATTIKARSI, punertavanharmaa, keskirakeinen. Vuorokerroksin HVULKja karsiosueita, joiden yhteydessä joitakin WOLL-raitoja. -89,70 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen. -92,00 PEGMATIITTIGRANIITTI, punertavanharmaa, karkearakeinen. GRAN-pitoinen. -94,40 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne. Reikä R492 loppu 94,40 m

27 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI M52/2023/03/R493 Liite Jukka Reinikainen Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 86 Aika 9/2003 Suunta 270,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,40 40,00 m 44,60 80,00 m 43,70 113,60 m 42,60 10,00 m 45,10 50,00 m 44,10 90,00 m 43,00 20,00 m 45,00 60,00 m 44,10 100,00 m 42,90 30,00 m 44,70 70,00 m 43,90 110,00 m 42,60 Alasyvyys m Kivilajiseloste -0,40 MAAKAIRAUS, (2,70 m suojaputkea) -9,00 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, pari kapeaa pegmatiittigraniittikerrosta. OMP 2,878 (5,20). 5,40 SN/MERKKI/REIKÄ 55 = 340/85E -24,90 GRANIITTIPEGMATIITTI, punainen, karkearakeinen. Massamainen ja rikkonainen rakenne. -31,00 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, keskirakeinen. Raitainen rakenne, melko rikkonainen. OMP 2,783 (25,40). 30,70 RAITAISUUS/REIKÄ 50-34,00 KALSIITTIKIVI, vihreänharmaa, keskirakeinen. Raitainen, hiertynyt rakenne: pyöristyneitä 2-5 mm kokoisia MAAS- ja DIOP-rakeita. OMP 2,804 (31,80). 33,90 RAITAISUUS/REIKÄ 45-49,40 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton, runsaasti 1-3 mm kokoisia GRAN-porfyroblasteja. -56,70 HAPAN VULKANIITTI, tummanharmaa, keskirakeinen. Raitainen, ehjä rakenne. Muutama kapea pegmatiittigraniittijuoni. OMP 2,710 (52,40). 53,40 RAITAISUUS/REIKÄ 55-60,70 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton, säännöllisesti 1-3 mm kokoisia GRAN-rakeita.

28 Liite ,90 HAPAN VULKANIITTI, tummanharmaa, keskirakeinen. Raitainen, rikkonainen rakenne, felsisissä kerroksissa GRAN-rakeita. OMP 2,697 (62,90). Muutama kapea karrettunut kerros. 66,00 RAITAISUUS/REIKÄ 45-68,90 KALSIITTIKIVI, punertavanharmaa, keskirakeinen. Raitainen, runsaasti GRAN- ja DIOP-raitoja, loppuosassa muutama WOLL-raita. -80,90 HAPAN VULKANIITTI, tummanharmaa, keskirakeinen. Raitainen, ehjä rakenne, OMP 2,743 (77,40). Muutama kapea EVULK-kerros. Karsigneissiä välillä 79,30-79,60. 79,50 SN/MERKKI/REIKÄ 60 = 330/70W -83,90 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton, rikkonainen rakenne. Pari ohutta biotiittigneissikerrosta, joiden yhteydessä HYPE- ja GRAN-pesäkkeitä. -88,40 KALKKIKARSI, vihreänharmaa, keskirakeinen. Vuorokerroksin HVULK ja kalsiittikiveä, joiden kontaktissa joskus 0,5 cm leveitä WOLL-raitoja. Kerroksen kalsiittipitoisuus 30%. -92,80 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen. Hyvälaatuinen, vain joitakin BIOT- ja DIOP-raitoja ja muutama cherttiosue. OMP 2,739 (88,80). -106,70 HAPAN VULKANIITTI, tummanharmaa, keskirakeinen. Raitainen, ehjä rakenne. OMP 2,709 (97,80). 99,70 RAITAISUUS/REIKÄ ,80 GRANIITTIPEGMATIITTI, harmaa, hienorakeinen. Voimakkaasti hiertynyt, kataklastinen rakenne, venyneitä GRAN-rakeita. -113,60 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, keskirakeinen. Migmatiittiutunut rakenne, kapeita pegmatiittigraniittiosueita. 111,80 RAITAISUUS/REIKÄ 55 Reikä R493 loppu 113,60 m

29 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R494 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 91 Aika 9/2003 Suunta 270,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,10 30,00 m 44,40 60,00 m 43,40 90,00 m 42,50 10,00 m 44,80 40,00 m 44,10 70,00 m 43,00 100,00 m 42,40 20,00 m 44,70 50,00 m 43,90 80,00 m 42,70 103,30 m 42,40 Alasyvyys m Kivilajiseloste -0,80 MAAKAIRAUS, (2,70 m suojaputkea) -3,10 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, vuorotellen MAAS-, BIOT- ja SARV-raitoja. OMP 2,893 (2,90). -4,50 GRANIITTIPEGMATIITTI, punainen, karkearakeinen. Massamainen rakenne, paikoin 1-2 mm kokoisia GRAN-porfyroblasteja. OMP 2,605 (6,80). -6,70 BIOTIITTI-SARVIVÄLKEGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne. 5,50 RAITAISUUS/REIKÄ 35-9,70 GRANIITTIPEGMATIITTI, punainen, karkearakeinen, massamainen, GRAN-pitoinen. -17,00 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne. 10,00 SN/MERKKI/REIKÄ 45 = 320/80E 16,20 RAITAISUUS/REIKÄ 45-20,05 KALSIITTIKIVI, vaaleanharmaa, hienorakeinen. Hiertynyt, kataklastinen rakenne: KMAA-kerrokset pilkkoutuneita. Paikoin WOLL-rakeita. OMP 2,755 (17,60). -29,50 GRANIITTIPEGMATIITTI, punainen, karkearakeinen. Massamainen rakenne. -38,80 HAPAN VULKANIITTI, tummanharmaa, hienorakeinen. Raitainen rakenne.

30 Karrettunutta KALS-kiveä välillä 31,10-31,25, OMP 2,690 (32,30). 31,10 RAITAISUUS/REIKÄ 50 Liite ,40 GRANIITTIPEGMATIITTI, harmaa, karkearakeinen. Suuntautumaton, rikkonainen rakenne. Alkaen 41,50 kapeita HVULK-kerroksia. -55,80 HAPAN VULKANIITTI, tummanharmaa, keskirakeinen. Raitainen rakenne, alkaen 51,80 kapeita GRAN- ja SARV-raitoja. OMP 2,768 (48,00). Välillä 49,00-50,20 MAGK- ja SKII-raitoja rakopinnoilla. 52,60 SN/MERKKI/REIKÄ 65 = 340/80E -60,70 HYPERSTEENI GRANAATTIKIVI, vihertävänharmaa, keskirakeinen. Vuorottelevia SARV- ja GRAN-raitoja. Välissä 0,5-1,5 cm kokoisia, tummia HYPE- porfyroblasteja, joiden yhteydessä MAGK-pirotetta. OMP 3,692 (59,30). 59,40 KOH -63,10 HAPAN VULKANIITTI, tummanharmaa, keskirakeinen. Raitainen, ehjä rakenne. -83,90 HYPERSTEENI-GRANAATTIKIVI, vihreänharmaa, keskirakeinen. Metamorfisina segregaatiokerroksina GRAN-, SARV- ja HYPE-raitoja. OMP 3,573 (67,10). Välillä 79,60-83,90 ASKI-pirotetta, jota runsaammin välillä 80,00-82,50. 81,00 RAITAISUUS/REIKÄ 60 82,00 KOH -84,90 HAPAN VULKANIITTI, tummanharmaa, hienorakeinen. Raitainen rakenne. -86,70 KALSIITTIKIVI, vihertävänharmaa, hienorakeinen. Epäpuhdas, runsaasti HVULK-kerroksia ja DIOP- ja TALK-raitoja. OMP 2,911 (85,90). -94,30 HAPAN VULKANIITTI, tummanharmaa, keskirakeinen. Raitainen, harvakseltaan MAGK:a rakopinnoilla. -103,30 EMÄKSINEN VULKANIITTI, vihreänmusta, hienorakeinen. Osittain suuntautunut. OMP 2,841 (101,80). Loppuosassa BIOT:n ja MAAS:n määrä kasvaa. 102,60 RAITAISUUS/REIKÄ 60 Reikä R494 loppu 103,30 m

31 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R495 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 92 Aika 9/2003 Suunta 270,00 Lähtökaltevuus 60,00 KALTEVUUSTIEDOT 0,00 m 60,60 50,00 m 59,50 100,00 m 58,40 150,00 m 57,20 10,00 m 59,80 60,00 m 59,40 110,00 m 58,30 160,00 m 57,10 20,00 m 59,60 70,00 m 59,30 120,00 m 57,90 164,90 m 57,10 30,00 m 59,60 80,00 m 59,10 130,00 m 57,80 40,00 m 59,60 90,00 m 58,60 140,00 m 57,40 Alasyvyys m Kivilajiseloste -0,00 MAAKAIRAUS, (2,90 m suojaputkea) -2,90 EMÄKSINEN VULKANIITTI, vihreänmusta, keskirakeinen, heikosti suuntautunut, OMP 2,848 (2,70). -5,20 PEGMATIITTIGRANIITTI, punainen, karkearakeinen, suuntautumaton. -13,20 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Suuntautunut rakenne, OMP 2,862 (8,50). 12,50 RAITAISUUS/REIKÄ 40-24,20 GRANIITTIPEGMATIITTI, punainen, keskirakeinen. Voimakkaasti hiertynyt rakenne: KMAA-klasteja hienorakeisessa KVAR-massassa. -35,90 EMÄKSINEN VULKANIITTI, vihreänmusta, hienorakeinen. Heikosti raitainen rakenne, OMP 3,013 (32,85). 28,40 SN/MERKKI/REIKÄ 25 = 320/75E -44,80 GRANIITTIPEGMATIITTI, punertavanharmaa, hienorakeinen. Voimakkaasti hiertynyttä, kataklastista kerroksellisuutta. -47,50 KALSIITTIKIVI, vihertävänharmaa, hienorakeinen. Hiertynyt rakenne, epäpuhdas: runsaasti vihreitä TALK- ja DIOP-rakeita sekä KVAR- ja KMAA-klasteja. 45,20 RAITAISUUS/REIKÄ 55

32 Liite ,80 GRANIITTIPEGMATIITTI, punainen, karkearakeinen. Massamainen, suuntautumaton rakenne. Harvakseltaan 1-2 mm kokoisia GRAN-porfyroblasteja. -70,90 HAPAN VULKANIITTI, tummanharmaa, hienorakeinen. Raitainen, rikkonainen rakenne. OMP 2,726 (61,40). 69,30 SN/MERKKI/REIKÄ 40 = 320/85E -72,30 GRANAATTI-HYPERSTEENIGNEISSI, vihreänharmaa, keskirakeinen. Vuorokerroksin HYPE-, GRAN- ja SARV-raitoja, joiden yhteydessä hieman SKII:a ja ASKI:a rakopinnoilla. OMP 3,394 (71,50). -75,60 KALKKIKARSI, vihreänharmaa, keskirakeinen. Vuorokerroksin kapeita KALSkivi- ja HVULK-kerroksia, muutama WOLL-rae. Kerroksen kalsiittipitoisuus 30 %. -89,70 HAPAN VULKANIITTI, tummanharmaa, keskirakeinen. Raitainen, ehjä rakenne. 79,30 RAITAISUUS/REIKÄ 15 88,90 RAITAISUUS/REIKÄ 20-93,20 EMÄKSINEN VULKANIITTI, vihreänmusta, hienorakeinen. Raitainen rakenne, myös ohuita HYPE-kerroksia. Ohut MAGK-pirote. OMP 2,975 (90,70). -103,00 PEGMATIITTIGRANIITTI, harmaa, karkearakeinen. Massamainen rakenne. -106,70 KALSIITTIKIVI, vihreänharmaa, keskirakeinen. Hiertynyt rakenne, runsaasti TALK- ja DIOP-rakeita ja paikoin WOLL:a. OMP 2,766 (106,10). -110,70 HAPAN VULKANIITTI, tummanharmaa, hienorakeinen. Raitainen rakenne. Alussa 108,50 saakka ohuita SKII-raitoja. -113,10 PEGMATIITTIGRANIITTI, harmaa, karkearakeinen, suuntautumaton. -123,20 BIOTIITTI-SARVIVÄLKEGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne. Rakopinnoilla SKII- ja MAGK-pirotetta välillä 117,60-118,00. Alkaen 119,50 kapeita graniittipegmatiittijuonia. 117,50 RAITAISUUS/REIKÄ ,10 EMÄKSINEN VULKANIITTI, vihreänmusta, hienorakeinen. Heikosti suuntautunut, loppuosassa GRAN-porfyroblasteja, OMP 2,899 (125,80). 129,00 RAITAISUUS/REIKÄ ,30 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, säännöllisesti GRAN-porfyroblasteja. OMP 2,853 (140,20). -146,40 EMÄKSINEN VULKANIITTI, vihreänmusta, keskirakeinen. Heikosti raitainen, loppuosassa 145,50 m alkaen GRAN-pitoista. OMP 3,022 (145,80).

33 Liite ,90 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Säännöllisesti graniittipegmatiittijuonia. OMP 2,876 (155,80). 162,50 RAITAISUUS/REIKÄ 50 Reikä R495 loppu 164,90 m

34 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R496 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 85 Aika 9/2003 Suunta 225,00 Lähtökaltevuus 55,00 KALTEVUUSTIEDOT 0,00 m 54,30 40,00 m 54,30 80,00 m 53,60 120,00 m 52,30 10,00 m 54,13 50,00 m 54,10 90,00 m 53,20 129,70 m 52,30 20,00 m 54,10 60,00 m 54,10 100,00 m 53,00 30,00 m 54,30 70,00 m 54,00 110,00 m 52,80 Alasyvyys m Kivilajiseloste -1,40 MAAKAIRAUS, (2,80 m suojaputkea) -13,70 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, runsaasti cm leveitä graniittipegmatiittijuonia ja harvakseltaan 2-5 mm kokoisia GRAN-porfyroblasteja. OMP 2,779 (8,20). 3,80 RAITAISUUS/REIKÄ 65-32,90 EMÄKSINEN VULKANIITTI, vihreänmusta, hienorakeinen. Heikosti suuntautunut, OMP 3,055 (16,70). Välillä 27,30-28,30m ohut MAGK+ASKI-pirote ja hieman SKII-pesäkkeitä. -35,20 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Massamainen rakenne. -44,30 EMÄKSINEN VULKANIITTI, vihreänmusta, hienorakeinen. Raitainen, muutama GRAN-rae. Ohut MAGK-pirote välillä 40,00-41,50. OMP 3,063 (41,20). 44,00 RAITAISUUS/REIKÄ 65-46,00 PEGMATIITTIGRANIITTI, punainen, karkearakeinen, suuntautumaton. -62,20 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, OMP 2,877 (47,60). MAGK- ja ASKI-pirote välillä 51,90-52,90. Välillä 57,10-57,40 MAGK-pitoinen HYPEGRAN-kivi, jolloin OMP 3, ,70 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton, runsaasti cm leveitä SARVBIOT-gneissikerroksia.

35 Liite ,00 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne. 71,00 RAITAISUUS/REIKÄ 30-80,30 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton, säännöllisesti 2-4 mm kokoisia GRAN-porfyroblasteja. -88,90 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne. Ohut ASKI-, SKII- ja MAGK-pirote välillä 83,20-83,40. 83,70 SN/MERKKI/REIKÄ 65 = 335/70E -99,70 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen. Hiertynyt, kataklastinen rakenne. Alkuosassa 92,70 saakka useita 0,5-1,5 cm leveitä WOLL-raitoja. Hiertyneitä graniittipegmatiittikerroksia ja KVAR-raitoja. 90,80 KOH 94,70 KOH -105,20 PEGMATIITTIGRANIITTI, harmaa, karkearakeinen, suuntautumaton. -108,70 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne. -111,10 PEGMATIITTIGRANIITTI, harmaa, karkearakeinen. Suuntautumaton, joitakin 2-5 mm kokoisia GRAN-porfyroblasteja. -112,80 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen, rikkonainen rakenne. -122,20 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton, muutama kapea SARVBIOT-gneissivälikerros. -129,70 SUONIGNEISSI, tummanharmaa, keskirakeinen. Migmatiittiutunut rakenne, jossa mafiset ja felsiset osat segregoituneet erilleen. 123,50 RAITAISUUS/REIKÄ 45 Reikä R496 loppu 129,70 m

36 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R497 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 86 Aika 10/2003 Suunta 270,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,30 40,00 m 45,20 80,00 m 44,60 120,00 m 43,40 10,00 m 45,20 50,00 m 45,20 90,00 m 44,10 130,00 m 43,00 20,00 m 45,20 60,00 m 45,00 100,00 m 44,10 130,20 m 43,00 30,00 m 45,20 70,00 m 44,90 110,00 m 43,90 Alasyvyys m Kivilajiseloste -0,00 MAAKAIRAUS, (2,80 m suojaputkea) -18,00 EMÄKSINEN VULKANIITTI, vihreänmusta, hienorakeinen. Lievästi suuntautunut, muutama kapea pegmatiittijuoni. OMP 2,982 (10,50). 6,90 SN/MERKKI/REIKÄ 45 = 330/75E -35,20 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, vuorotellen felsisiä ja BIOTSARV-raitoja, joiden yhteydessä hieman GRAN:a. OMP 2,811 (22,50). Välillä 34,10-35,10 SKII:a ja ASKI:a rakopinnoilla. 26,20 RAITAISUUS/REIKÄ 50 34,20 SN/MERKKI/REIKÄ 50 = 320/80E -36,80 PEGMATIITTIGRANIITTI, punainen, karkearakeinen, massamainen. -53,90 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen, ehjä rakenne. OMP 2,799 (39,70). Loppuosassa pari kapeaa pegmatiittigraniittijuonta. 52,00 RAITAISUUS/REIKÄ 50-65,50 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Massamainen, OMP 2,700 (56,90). Loppuosassa muutama cm leveä SARVBIOT-gneissikerros. -80,60 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen

37 Liite rakenne, OMP 2,942 (78,30). Välillä 69,50-71,00 ohut SKIIMAGK-pirote, jolloin OMP 3,037 (69,80)m. 73,80 RAITAISUUS/REIKÄ 40-82,10 SARVIVÄLKEKARSI, vihreänharmaa, keskirakeinen. Vuorotellen HVULK:a, KALS-kiveä ja karrettunutta SARV-kiveä, jossa lievä ASKI-pirote. -89,50 KALSIITTIKIVI, punertavanharmaa, keskirakeinen. Runsaasti KVAR- ja GRAN-raitoja. OMP 2,701 (85,30). -95,00 PEGMATIITTIGRANIITTI, harmaa, karkearakeinen. Suuntautumaton. Välillä 90,70-93,10 SKII-pirote. -112,00 HAPAN VULKANIITTI, harmaa, hienorakeinen. Raitainen rakenne. OMP 2,725 (98,50). Välillä 99,50-100,30 pegmatiittigraniitti, jossa ohut MAGK-pirote, jolloin OMP 2,803. Välillä 104,70-106,20 GRAN-pitoisuutta, jonka yhteydessä heikko MAGK-pirote. 97,10 RAITAISUUS/REIKÄ ,20 PEGMATIITTIGRANIITTI, harmaa, karkearakeinen massamainen. -130,20 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, OMP 2,858 (125,90). Säännöllisesti 5-10 cm leveitä GRAN-karsi kerroksia, jolloin OMP 3, ,90 RAITAISUUS/REIKÄ 35 Reikä R497 loppu 130,20 m

38 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R498 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 88 Aika 10/2003 Suunta 270,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,20 40,00 m 44,00 80,00 m 42,40 112,50 m 42,20 10,00 m 44,80 50,00 m 43,80 90,00 m 42,50 20,00 m 44,50 60,00 m 43,50 100,00 m 42,40 30,00 m 44,20 70,00 m 43,00 110,00 m 42,20 Alasyvyys m Kivilajiseloste -0,00 MAAKAIRAUS, (2,80 m suojaputkea) -8,80 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne. OMP 2,904 (4,80). 8,40 RAITAISUUS/REIKÄ 55-17,20 PEGMATIITTIGRANIITTI, punertavanharmaa, karkearakeinen. Hiertynyt, kataklastinen rakenne. OMP 2,638 (16,50). -20,80 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen. Alussa WOLL-raitainen 18,00 saakka, OMP 2,740 (17,60). 17,60 KOH -25,30 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, keskirakeinen. Raitainen, rikkonainen rakenne. Muutama kapea karsikerros. 23,40 RAITAISUUS/REIKÄ 50-30,70 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton, rikkonainen rakenne. -32,20 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen, raitainen. -50,30 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Rikkonainen rakenne. Muutamia kapeita SARVBIOT-gneissivälikerroksia. -54,20 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen,

39 ehjä rakenne. OMP 2,813 (60,00) RAITAISUUS/REIKÄ 50 Liite SUONIGNEISSI, punertavanharmaa, keskirakeinen, Migmatiittiutunut rakenne, jossa vuorokerroksin pegmatiittigraniittia ja SARVBIOT-gneissiä. OMP 2,618 (57,60). -64,10 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Runsaasti 2-5 mm kokoisia GRAN-rakeita. OMP 2,863 (62,00). -72,50 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Massamainen, muutama kapea SARVBIOT-gneissivälikerros. -82,30 SUONIGNEISSI, punertavanharmaa, keskirakeinen. Vuorottelevia BIOTSARV- ja KMAA-valtaisia kerroksia. 75,50 RAITAISUUS/REIKÄ 50-98,50 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Massamainen rakenne. OMP 2,586 (93,90). -109,50 SUONIGNEISSI, punertavanharmaa, keskirakeinen. Vuororaidoin felsistä ja BIOTSARV-raitoja, migmatiittiutunut rakenne. OMP 2,727 (105,20). 106,70 RAITAISUUS/REIKÄ ,50 GRANAATTI-DIOPSIDIKIVI, punertavanvihreä, keskirakeinen. Sisältää 0,5-1,0 cm levyisiä WOLL-raitoja. OMP 3,095 (111,70). 110,50 KOH Reikä R498 loppu 112,50 m

40 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R499 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 83 Aika 10/2003 Suunta 270,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 46,10 30,00 m 45,00 60,00 m 44,50 90,00 m 43,70 10,00 m 45,30 40,00 m 44,90 70,00 m 44,10 100,00 m 43,30 20,00 m 45,10 50,00 m 44,70 80,00 m 43,80 105,30 m 43,30 Alasyvyys m Kivilajiseloste -4,50 MAAKAIRAUS, (7,10 m suojaputkea) -25,90 KALSIITTIKIVI, vaaleanharmaa, hienorakeinen. Runsaasti KVAR-raitoja, ei WOLL:a. Muutama DIOP- ja BIOT-rikas kerros. OMP 2,679 (14,80). 16,00 SN/MERKKI/REIKÄ 30 = 330/25W 18,90 RAITAISUUS/REIKÄ 15 22,50 RAITAISUUS/REIKÄ 10 15,30 KOH -33,60 KALSIITTIKIVI, harmaa, keskirakeinen. Useita 5-15 cm leveitä SARVBIOTgneissivälikerroksia ja runsaasti DIOP- ja KIIL-raitoja. 30,75 KOH -37,50 KARSIGNEISSI, vihreänharmaa, keskirakeinen. Vuorokerroksin karrettunutta SARVBIOT-gneissiä ja KALS-kiveä. Kalsiittipitoisuus 15 %. -44,70 KALSIITTIKIVI, punaisenharmaa, keskirakeinen. Epäpuhdas, runsaasti GRAN- ja TALK-pesäkkeitä, jolloin OMP 2,964 (38,50). 42,70 RAITAISUUS/REIKÄ 25 38,60 KOH -45,70 KARSIGNEISSI, vihreänharmaa, hienorakeinen. Vuororaidoin hiertynyttä HVULK:a ja KALS-kiveä. Kalsiittipitoisuus 5%. -56,50 KALSIITTIKIVI, vihreänharmaa, keskirakeinen. Epäpuhdas, runsaasti KVAR-, GRAN- ja TALK-raitoja.

41 53,80 KOH Liite ,70 PEGMATIITTIGRANIITTI, harmaa, karkearakeinen. Hiertynyt, kataklastinen rakenne. -77,10 HAPAN VULKANITTI, tummanharmaa, keskirakeinen. Raitainen, ehjä rakenne. Paikoin venyneitä GRAN-porfyroblasteja. OMP 2,734 (69,80). 66,80 RAITAISUUS/REIKÄ 55-81,30 PEGMATIITTIGRANIITTI, harmaa, karkearakeinen. Suuntautumaton, harvakseltaan 1-3 mm kokoisia GRAN-porfyroblasteja. -92,80 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen, ehjä rakenne. Pari 5 cm leveää karsikerrosta, välillä 88,80-88,90 SKII-pirote. 82,20 RAITAISUUS/REIKÄ 40-97,10 PEGMATIITTIGRANIITTI, harmaa, karkearakeinen. Massamainen, loppuosa GRAN-pitoinen, jolloin OMP 2,702 (97,00). -99,00 EMÄKSINEN VULKANIITTI, vihreänmusta, keskirakeinen. Lievästi suuntautunut, ehjä rakenne. -101,70 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Massamainen, ehjä rakenne. -105,30 EMÄKSINEN VULKANIITTI, vihreänmusta, hienorakeinen. Lievästi suuntautunut, heikko MAGK-pirote. OMP 2,965 (101,40). 103,80 RAITAISUUS/REIKÄ 45 Reikä R499 loppu 105,30 m

42 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R500 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 87 Aika 10/2003 Suunta 270,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 46,00 30,00 m 45,00 60,00 m 44,50 83,10 m 44,00 10,00 m 45,70 40,00 m 44,70 70,00 m 44,40 20,00 m 45,40 50,00 m 44,50 80,00 m 44,00 Alasyvyys m Kivilajiseloste 0,00 MAAKAIRAUS, (2,50 m suojaputkea) -3,60 PEGMATIITTIGRANIITTI, punertavanharmaa, karkearakeinen. Heikosti suuntautunut/hiertynyt. -13,40 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne. OMP 2,918 (10,90). 5,10 RAITAISUUS/REIKÄ 65-16,80 HYPERSTEENI-GRANAATTIKIVI, vihreänharmaa, keskirakeinen. Vuorottelevia SARV- ja BIOT-raitoja, joiden yhteydessä runsaasti 2-4 mm kokoisia HYPE- ja GRAN-porfyroblasteja. Paikoin SKII:a rakopinnoilla. OMP 3,006 (13,40). -19,80 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Voimakkaasti hiertynyt, kataklastinen rakenne. KMAA-klastit 0,2-1,5 cm kokoisia. -20,40 KALSIITTIKIVI, harmaa, hienorakeinen. Voimakkaasti hiertynyt rakenne. KVARja KMAA-klastit 0,2-1,0 cm kokoisia. -59,70 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, alkuosassa 44,30 saakka migmatiittiutuneita, erillisiä maasälpäkerroksia. OMP 2,810 (27,10). Välillä muutama 5-10 cm karsikerros. 25,80 SN/MERKKI/REIKÄ 65 = 355/85E 37,00 RAITAISUUS/REIKÄ 70 52,30 SN/MERKKI/REIKÄ 50 = 350/80E 52,50 RAITAISUUS/REIKÄ 55

43 Liite ,10 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Rikkonainen rakenne, harvakseltaan 1-3 mm kokoisia GRAN-porfyroblasteja. OMP 2,669 (66,60). Muutama cm SARVBIOT-gneissikerros. Reikä R500 loppu 83,10 m

44 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R501 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti C x : y : z : 86 Aika 10/2003 Suunta 270,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,10 50,00 m 43,40 80,00 m 42,60 119,70 m 42,10 10,00 m 44,50 40,00 m 43,70 90,00 m 42,50 20,00 m 44,30 60,00 m 43,30 100,00 m 42,30 30,00 m 43,90 70,00 m 42,90 110,00 m 42,10 Alasyvyys m Kivilajiseloste -0,00 MAAKAIRAUS, (2,70 m suojaputkea) -25,40 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, keskirakeinen, raitainen, rikkonainen rakenne. OMP 2,931 (13,10) Välillä 2,50-2,70 DIOP-kartta, jonka yhteydessä MAGK-pesäkkeitä. 9,00 RAITAISUUS/REIKÄ 55-37,30 SUONIGNEISSI, harmaa, keskirakeinen. Migmatiittiutuneita, erkaantuneita felsisiä ja SARV+BIOT-raitoja sekä useita cm leveitä graniittipegmatiittijuonia. OMP 2,764 (31,60). 30,90 SN/MERKKI/REIKÄ 45 = 220/80W -78,90 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton, rikkonainen rakenne. Paikoin GRAN-pesäkkeitä. OMP 2,584 (63,00). -94,10 HAPAN VULKANIITTI, harmaa, hienorakeinen. Heikosti suuntautunut, paikoin raitainen rakenne. OMP 2,751 (84,30). 79,00 RAITAISUUS/REIKÄ 30 81,10 RAITAISUUS/REIKÄ ,40 PEGMATIITTIGRANIITTI, punainen, karkearakeinen, suuntautumaton. Muutama kapea SARVBIOT-gneissi kerros, joiden yhteydessä hieman GRAN:a. -119,70 HAPAN VULKANIITTI, harmaa, hienorakeinen. Heikosti suuntautunut, OMP 2,696 (114,60). Loppuosassa kapeita BIOT+SARV-raitoja.

45 112,50 RAITAISUUS/REIKÄ ,20 RAITAISUUS/REIKÄ 25 Liite Reikä R501 loppu 119,70 m

46 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI Jukka Reinikainen M52/2023/03/R502 Liite Kunta/Kohde KARJALOHJA / Kärkelä Karttalehti x : y : z : 86 Aika 10/2003 Suunta 225,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,40 40,00 m 44,20 80,00 m 42,90 120,00 m 41,90 10,00 m 45,00 50,00 m 44,00 90,00 m 42,70 120,30 m 41,90 20,00 m 44,60 60,00 m 43,70 100,00 m 42,40 30,00 m 44,50 70,00 m 43,30 110,00 m 42,20 Alasyvyys m Kivilajiseloste -1,70 MAAKAIRAUS, (4,20 m suojaputkea) -12,00 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, OMP 2,898 (10,20). 11,50 SN/MERKKI/REIKÄ 45 = 355/85W -18,10 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Suuntautumaton, harvakseltaan GRAN-rakeita. -20,30 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen. 19,20 RAITAISUUS/REIKÄ 65-24,50 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Massamainen, ehjä rakenne. -33,30 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, keskirakeinen. Raitainen, OMP 2,875 (28,80). -67,80 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Massamainen, OMP 2,688 (49,50). Säännöllisesti GRAN-porfyroblasteja ja muutama ohut gneissikerros. -72,50 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Raitainen rakenne, OMP 2,841 (71,00). 69,50 RAITAISUUS/REIKÄ 40

47 Liite ,90 SUONIGNEISSI, punertavanharmaa, keskirakeinen. Migmatiittiutunut, rikkonainen rakenne, OMP 2,662 (77,10). -100,80 SARVIVÄLKE-BIOTIITTIGNEISSI, vihreänharmaa, keskirakeinen. Runsaasti 0,2-2,0 cm kokoisia GRAN-pesäkkeitä. OMP 2,828 (87,20). 99,70 RAITAISUUS/REIKÄ ,30 PEGMATIITTIGRANIITTI, punainen, karkearakeinen. Massamainen, harvakseltaan 2-4 mm kokoisia GRAN-porfyroblasteja. Alkuosassa 111,00 saakka rakopinnoilla KALS-silaus. 105,20 RAITAISUUS/REIKÄ 45 Reikä R502 loppu 120,30 m

48 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2023/04/R503 Liite Kunta/Kohde KISKO / Kärkelä Karttalehti C x : y : z : 85,61 Aika 8/2004 Suunta 225,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,00 139,30 m 45,00 Alasyvyys m Kivilajiseloste -0,00 MAAKAIRAUS -0,30 GRANIITTI, punaruskea, hienorakeinen, hiertynyt. -20,20 SARVIVÄLKE-BIOTIITTIGNEISSI, vihertävänmusta, pääosin hienorakeinen, heikosti raidallinen. Paikoin graniittiutunut, merkki->305/55 9,40 RAITAISUUS/REIKÄ 60 13,40 MERKKI/REIKÄ/RAITAISUUS 80-25,50 KARSIGNEISSI, harmaa, paikoin vihertävä, hienorakeinen. Vuorotellen kalsiittipitoista kiveä ja hapanta vulkaniittia. Kalsiittipitoisimmat kohdat 22,55-22,80, 22,95-23,15, 25,30-25, ,20 HAPAN VULKANIITTI, harmaa, paikoin punertava, hienorakeinen. -38,55 KALSIITTIKIVI, harmaa, hienorakeinen, punertavia ja vihertäviä raitoja (GRAN, DIOP, TALK). 31,50 lähtien silikaattien määrä kasvaa. 31,70-32,40, 35,70-36,00 ja 36,70-36,90 KARSIKIVI, pääosin lähes mustaa, hienorakeista, GRAN-raitoja. -40,90 HAPAN VULKANIITTI, harmaa, hienorakeinen, muutama ohut karsiraita. -42,80 KALSIITTIKIVI, harmaa, hienorakeinen, raidallinen (GRAN, DIOP, TALK). -54,55 HAPAN VULKANIITTI, harmaa, keskirakeinen, heikosti raidallinen. 51,30-53,90 runsaasti suuria GRAN-porfyroblasteja. Muutama kapea karsiraita, paikoin graniittiutunut. 43,45-44,30 Graniitti

49 -55,95 GRANIITTI, punertava, karkearakeinen. Liite ,95 KALSIITTIKIVI, vihertävän harmaa, keskirakeinen, runsaasti DIOP:a. -57,50 HAPAN VULKANIITTI, harmaa, hienorakeinen. -60,45 KALSIITTIKIVI, harmaa, keskirakeinen, melko puhdas. 58,35-58,50 KARSIKIVI -74,90 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, hienorakeinen, raitainen, paikoin graniittiutunut. Alussa muutama karsiraita. Paikoitellen GRAN- porfyroblasteja. 69,00 RAITAISUUS/REIKÄ 45-78,77 GRANIITTI, harmaa, keskirakeinen. -134,80 SARVIVÄLKE-BIOTIITTIGNEISSI, pääosin mustanharmaa, hieno/keskirakeinen. Graniittiutuneet osat karkeampia. 89,00 RAITAISUUS/REIKÄ ,30 GRANIITTI, punertava, karkearakeinen. Reikä R503 loppu 139,30 m

50 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2023/04/R504 Liite Kunta/Kohde KISKO / Kärkelä Karttalehti C x : y : z : 85 Aika 9/2004 Suunta 225,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,00 118,35 m 45,00 Alasyvyys m Kivilajiseloste -1,80 MAAKAIRAUS -13,00 SARVIVÄLKE-BIOTIITTIGNEISSI, mustanharmaa, hienorakeinen, melko rikkonainen. -14,25 PEGMATIITTIGRANIITTI, punertava, karkearakeinen, rikkonainen, muuttunut. Alussa runsaasti KVAR:a. -15,15 SARVIVÄLKE-BIOTIITTIGNEISSI, mustanharmaa, hienorakeinen, paikoin vihertävä, karsiutunut. -19,70 GRANIITTI, punertavan harmaa, keskirakeinen. Runsaasti MAAS-hajarakeita (2 mm -1 cm). -22,50 KALSIITTIKIVI/KARSIKIVI, harmaa, silikaattiraitainen, hienorakeinen, voimakkaasti hiertynyt. Epäpuhdas, kalsiittipitoisuus saattaa olla alle 50%. 19,95-20,15 ja 20,70-20,80 KARSIKIVI, lähes musta. -24,30 KARSIKIVI, lähes, musta hienorakeinen, paikoin runsaasti KVAR:a. -28,00 GRANIITTI, punertava, keski/karkerakeinen, runsaasti GRAN:a. -28,90 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, hienorakeinen, heikosti raidallinen. -30,20 GRANIITTI, punertava, keskirakeinen, GRAN-pitoinen. -31,80 SARVIVÄLKE-BIOTIITTIGNEISSI, kuten edellä, paikoin GRAN:a. Kohdassa 30,40 n. 1 cm leveä KALS-raita.

51 -32,75 GRANIITTI, punertava, keskirakeinen. Liite ,65 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, hieno/keskirakeinen, selvästi raidallinen, paikoin graniittiutunut, muutama karsikerros. 34,60 RAITAISUUS/REIKÄ 55 39,15 RAITAISUUS/REIKÄ 55-55,00 PEGMATIITTIGRANIITTI, pääosin punertava, paikoin harmaa, keski/ karkearakeinen. Runsaasti KVAR:a. Välillä rikkonainen. -59,30 SARVIVÄLKEBIOTIITTIGNEISSI, vihertävänharmaa, keski/hienorakeinen, raidallinen. 57,00 RAITAISUUS/REIKÄ 45-61,00 GRANIITTI, harmaa, karkearakeinen, muutama suuri (> 1 cm) GRAN-rae. -64,55 SARVIVÄLKE-BIOTIITTIGNEISSI, vihertävänharmaa, pääosin hienorakeinen, raidallinen. 63,30 RAITAISUUS/REIKÄ 45-68,95 GRANIITTI, punertavanharmaa, karkearakeinen, runsaasti KVAR:a, muutama suuri GRAN-rae. -118,35 SARVIVÄLKE-BIOTIITTIGNEISSI, pääosin tummanharmaa, hienorakeinen, heikosti raidallinen. Siellä täällä suuria GRAN-hajarakeita, paikoin migmatiittiutunut. 72,60 n. 5 cm ja 77,75 n. 2 cm paksu karkearakeinen KALS-raita. 71,90-72,10, 72,30-72,50, 85,60-85,90, 110,30-110,50, 111,15-111,50 ja 111,80-112,00 GRANIITTI. 74,50 RAITAISUUS/REIKÄ 50 91,30 RAITAISUUS/REIKÄ 60 Reikä R504 loppu 118,35 m

52 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2023/04/R505 Liite Kunta/Kohde KISKO / Kärkelä Karttalehti C x : y : z : 85 Aika 9/2004 Suunta 225,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,00 140,65 m 45,00 Alasyvyys m Kivilajiseloste -0,70 MAAKAIRAUS -6,95 GRANIITTIPEGMATIITTI, punertava, karkearakeinen, runsaasti kvartsia. -12,90 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, pääosin hienorakeinen, paikoin migmatiittiunut, GRAN-hajarakeita. -15,35 GRANIITTI, punainen, keskirakeinen. 13,70-14,00 SARVIVÄLKE-BIOTIITTIGNEISSI. -19,50 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, pääosin hienorakeinen, osin graniittiutunut ja kvartsiittiutunut. -33,05 GRANIITTI, punertava, keskirakeinen, tasaisesti GRAN-rakeita (1-5 mm). -35,50 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, hienorakeinen, heikosti raidallinen, paikoin graniittiutunut. 33,20 RAITAISUUS/REIKÄ 30-43,10 GRANIITTI, pääosin punertava, karkearakeinen, paikoin GRAN-rakeita. 37,15-37,60 SARVIVÄLKE-BIOTIITTIGNEISSI. -55,60 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, hienorakeinen, heikosti raidallinen, paikoin graniittiutunut. -63,95 HAPAN VULKANIITTI, harmaa, hienorakeinen, tiivis, paikoin heikosti raidallinen. Paikoitellen runsaasti KVAR:a. -66,25 KALSIITTIKIVI, vihertävänharmaa, hieno/keskirakeinen. Runsaasti silikaattitäpliä

53 ja -raitoja (DIOP, GRAN, SERP, TALK). Liite ,30 HAPAN VULKANIITTI, harmaa, hienorakeinen, heikosti raidallinen. 67,15 RAITAISUUS/REIKÄ 45-68,80 KALSIITTIKIVI, kuten edellä. -69,90 HAPAN VULKANIITTI, kuten edellä. -73,30 KARSIGNEISSI, väri vaihtelee vaaleanharmaasta tummanharmaaseen, hienorakeinen. Vuorottelevia KALS- ja karsikivi- sekä vulkaniittikerroksia. Puhtaimmat KALS-kivet välillä 71,80-72,30 ja 72,85-73,25 (kalsiittia n. 50%). -90,40 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, pääosin hienorakeinen, osin migmatiittiutunut. Runsaasti GRAN-hajarakeita (1 mm-1 cm), suskis GRANpitoisella alueella 900 (85,10). 82,80 RAITAISUUS/REIKÄ 60-91,90 GRANIITTIPEGMATIITTI, punertava, karkearakeinen, muutama GRAN-pitoinen gneissiraita. -102,30 SARVIVÄLKE-BIOTIITTIGNEISSI, mustanharmaa, hienorakeinen, osin raitainen. Erittäin runsaasti GRAN-hajarakeita (1-5 mm). Suskis 3000 (95,10). 99,50 RAITAISUUS/REIKÄ ,10 GRANIITTIPEGMATIITTI, punertava, karkearakeinen. -140,65 SARVIVÄLKE-BIOTIITTIGNEISSI, tummanharmaa, pääosin hienorakeinen, osin migmatiittiutunut, paikoin raitainen. Paikoitellen runsaasti granaatteja, suskis 6000 (103,45), 4000 (107,40), 700 (110,20), 80 (110,65) ja 400 (126,20). MAGK-rakeita n. 110, ,00-121,70 GRANIITTI 109,00 RAITAISUUS/REIKÄ ,50 RAITAISUUS/REIKÄ 50 Reikä R505 loppu 140,65 m

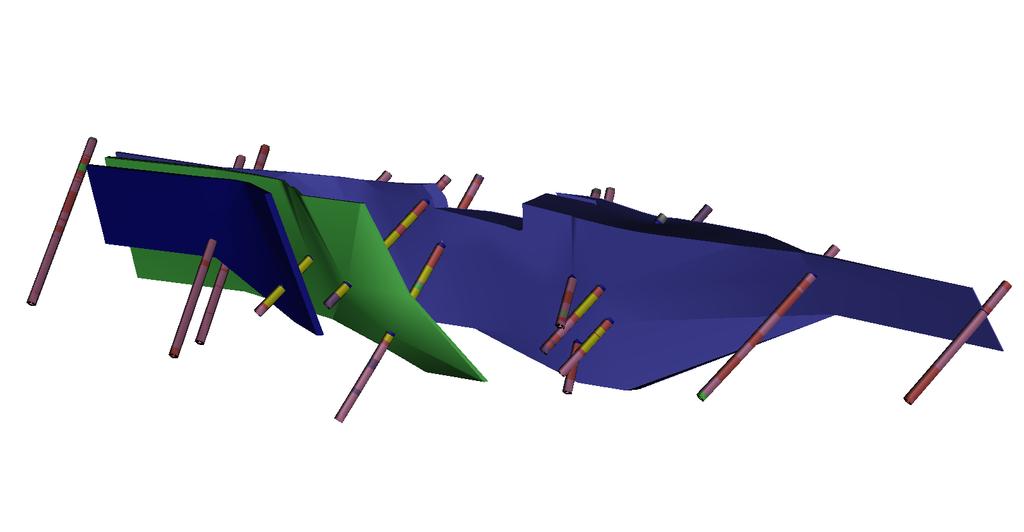

54 Liite 8 Kalsiittikivisolidit: sininen Kalsiitti-wollastoniittikivisolidi: vihreä

55 Liite 9 Karjalohjan Kärkelän kairaukset C:\GemcomProjects\Kärkelä Software by GEMCOM Solid/Drillhole Compositing Solid Element Assays Length Volume Tonnage Grade Kals1 KALS 132, , ,0 55,2630 Kals1 WOLL 132, , ,0 3,1690 Kals2 KALS 8, , ,9 65,5632 Kals2 WOLL 8, , ,9 0,5833 Totals KALS 140, , ,9 56,4685 Totals WOLL 140, , ,9 2,8664 Karjalohjan Kärkelän kairaukset C:\GemcomProjects\Kärkelä Software by GEMCOM Solid/Drillhole Compositing Solid Element Assays Length Volume Tonnage Grade Wollkivi KALS 15, , ,9 26,0708 Wollkivi WOLL 15, , ,9 4,1223 Totals KALS 15, , ,9 26,0708 Totals WOLL 15, , ,9 4,1223 Kärkelän esiintymän malmiarvio.
