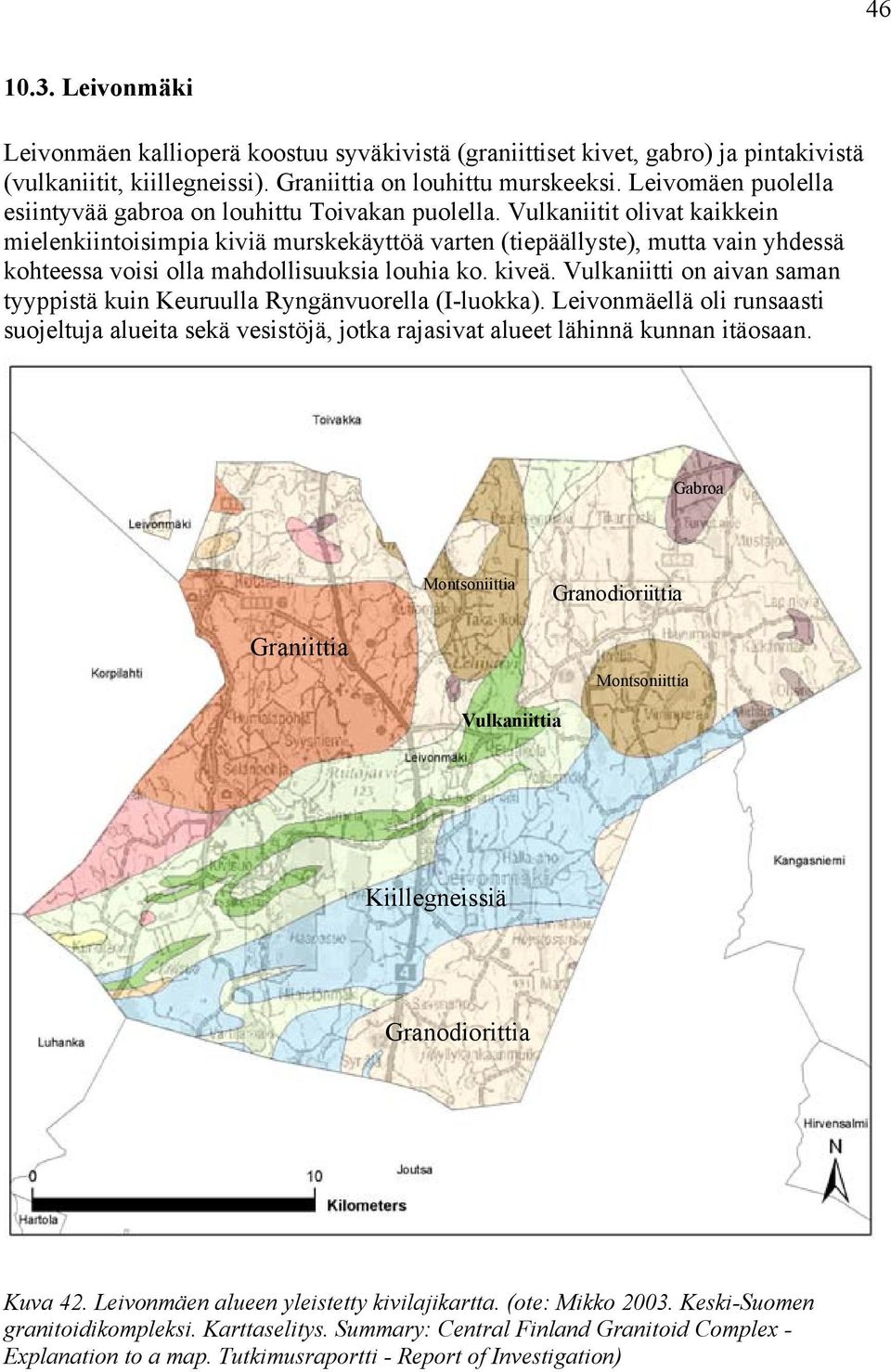

1 Leivonmäki Leivonmäen kallioperä koostuu syväkivistä (graniittiset kivet, gabro) ja pintakivistä (vulkaniitit, kiillegneissi). Graniittia on louhittu murskeeksi. Leivomäen puolella esiintyvää gabroa on louhittu Toivakan puolella. Vulkaniitit olivat kaikkein mielenkiintoisimpia kiviä murskekäyttöä varten (tiepäällyste), mutta vain yhdessä kohteessa voisi olla mahdollisuuksia louhia ko. kiveä. Vulkaniitti on aivan saman tyyppistä kuin Keuruulla Ryngänvuorella (I-luokka). Leivonmäellä oli runsaasti suojeltuja alueita sekä vesistöjä, jotka rajasivat alueet lähinnä kunnan itäosaan. Gabroa Montsoniittia Granodioriittia Graniittia Montsoniittia Vulkaniittia Kiillegneissiä Granodiorittia Kuva 42. Leivonmäen alueen yleistetty kivilajikartta. (ote: Mikko Keski-Suomen granitoidikompleksi. Karttaselitys. Summary: Central Finland Granitoid Complex - Explanation to a map. Tutkimusraportti - Report of Investigation)

2 Kuva 43. Leivonmäen kohteiden sijainti 1. Kukkulamäki 2. Ruuhivuori 3. Ylimmäinen Riipilampi 4. Valkea Kuorejärvi 5. Lapinvuori 6. Pulkinkangas 7. Korkeakangas 8. Tervavuori 9. Suonsaari 10. Mesiansuo

3 48 Kohde 1. Paikka: Kukkulamäki Kivilaji: Graniitti, hyvin punainen Suuntaus: Heikko Laatuluokka-arvio: II - III Murskerakeet hyvin sileäpintaisia (kiinnittyvät todennäköisesti heikosti bitumiin; murskeesta tehty tie lohkeilee) Kohteella louhitaan hyvin punaista graniittia, jossa on harvinaisen vähän tummia mineraaleja. Ainesta on käytetty mm. tiepäällysteenä ja sorateiden kunnostukseen. Alueella graniittia on niin runsaasti, että kiven ottoa voidaan jatkaa ainakin massamäärän puolesta. Ongelmana on sorateiden kunnostuksessa murskeen tiellä pysyminen (ei sitoudu), sanoivat sorateiden kunnostajat. Kiven kaunis punainen väri voi olla muuhunkin kuin tiekäyttöön sopiva (puutarha, pesubetonisirote). Muutamin paikoin graniitissa on tummia gneissijäänteitä (kookkaita, useita metrejä), mutta niiden havaitsemien on helppoa jo louhinnan yhteydessä. Kuva 44. Kukkulamäen kohteen rajaus

4 49 Kuva 45. Kukkulamäen louhos (syksy 2004). Kuva 46. Kukkulamäen punainen ja massamainen graniitti.

5 50 Kohde 2. Paikka: Ruuhivuori Kivilaji: Montsoniitti /granodioriitti Suuntaus: Heikko Laatuluokka: Arvo Laatuluokka Los Angeles-luku 25 (II) Kuulamyllyarvo 17,4 (IV) Litteysluku 8 (I) Myöhemmin maanomistaja teki vielä testejä. Kuulamyllyarvo oli parempi (III). Ruuhivuorelle tulee tie kahta kautta. Pohjoisesta tulee hyväkuntoinen metsätie. Lännestä tulee loppupäästään heikkokuntoinen metsätie, josta on kuitenkin huomattavasti lyhempi matka maantielle. Tämän saman heikkokuntoisen tien varteen tulee myös kohde 3 (metavulkaniitti). Ruuhivuori on selkeäpiirteinen mäki ja melko ehjää kiveä. Maanomistaja on aikoinaan selvittänyt kiven mahdollisuuksia rakennuskivenä. Kivestä tehtiin testit. Kuulamyllyarvo jäi heikoksi, vaikka kiven mineralogian ja rakenteen perusteella oli oletus hyvästä arvosta (II). Kivinäytteitä hakatessa kivi oli hyvin sitkeää. Testinäyte Kuva 47. Ruuhivuoren kohteen rajaus ja testinäytteen paikka.

6 51

7 52 Kuva 48. Ruuhivuoren montsoniittia /granodioriittia. Paikalta oli aikaisemmin otettu näyte maanomistajan toimesta (rakennuskivikokeilu). Kuva 49. Ruuhivuoren lakiosa.

8 Kuva 50. Ruuhivuoren kaakkoisrinne. Sopiva rintaus aloittaa louhinta. 53

9 54 Kohde 3. Paikka: Ylimmäinen Riipilampi Kivilaji: Mafinen metavulkaniitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: I - II Kohteen yli kulkee hyväkuntoinen metsätie, joka menee lähelle Ruuhivuoren kohdetta (kohde 2 ). Alueella on tummanvihreää mafista metavulkaniittia, joka on tyypiltään samanlaista kuin Keuruulla Ryngänvuorella. Oletettavasti vulkaniitti on I-II luokan kiveä. Kohdealue ei ole mäki, vaan hyvin matalaa ja tasaista metsämaata. Ongelmana alueella ovat ympäröivät vedet, jotka mahdollisen louhinnan aikana voivat haitata louhintaa. Kuva 51. Ylimmäisen Riipilammen rajaus.

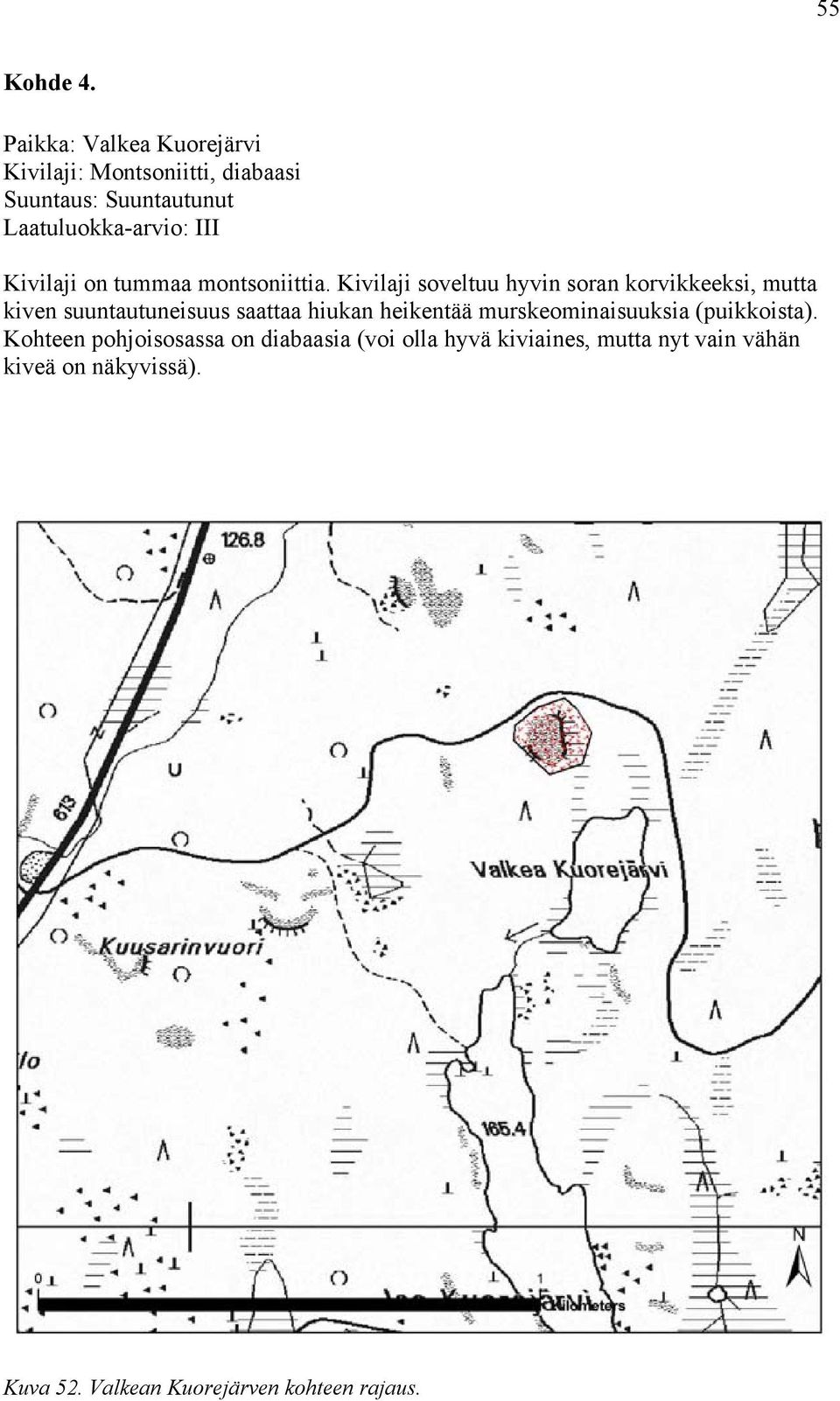

10 55 Kohde 4. Paikka: Valkea Kuorejärvi Kivilaji: Montsoniitti, diabaasi Suuntaus: Suuntautunut Laatuluokka-arvio: III Kivilaji on tummaa montsoniittia. Kivilaji soveltuu hyvin soran korvikkeeksi, mutta kiven suuntautuneisuus saattaa hiukan heikentää murskeominaisuuksia (puikkoista). Kohteen pohjoisosassa on diabaasia (voi olla hyvä kiviaines, mutta nyt vain vähän kiveä on näkyvissä). Kuva 52. Valkean Kuorejärven kohteen rajaus.

11 56 Kohde 5. Paikka: Lapinvuori Kivilaji: Granodioriitti, diabaasi Suuntaus: Heikko Laatuluokka-arvio: II Alueella suurin osa kivilajista on keskirakeista granodioriittia, joka on kohtalaisen hyvää kiviainesta. Alueella on myös pieni kalliopaljastuma tummanvihreää diabaasia. Kuitenkin diabaasia on niin vähän nähtävissä, että sen käyttökelpoisuutta ei pystytä massan puolesta arvioimaan. Diabaasi voi olla myös alueen mafisia metavulkaniitteja, joista paksuimmat patjat ovat hyvin paljon diabaasin tyyppistä kiveä. Kuva 53. Lapinvuoren kohteen rajaus.

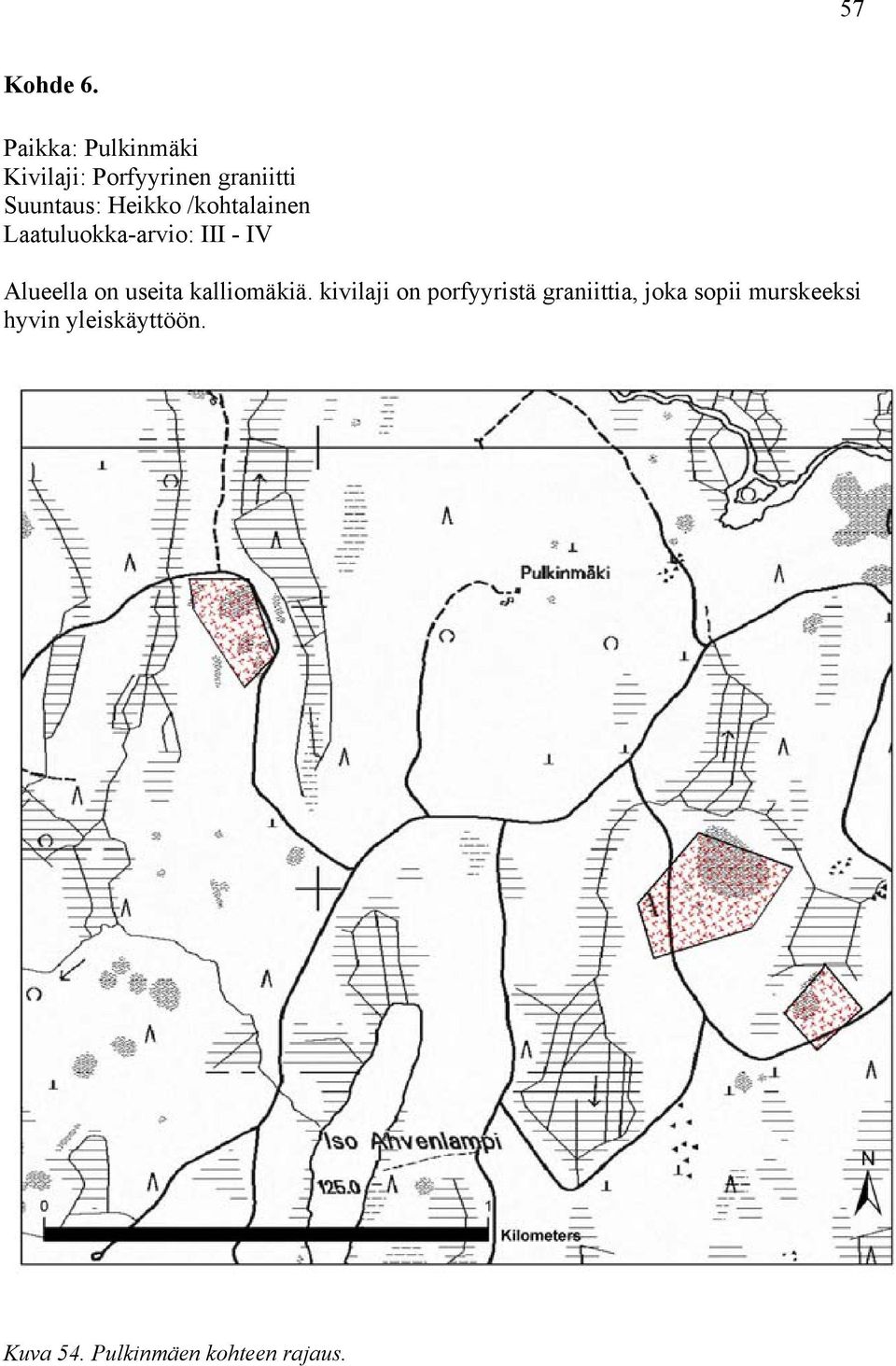

12 57 Kohde 6. Paikka: Pulkinmäki Kivilaji: Porfyyrinen graniitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: III - IV Alueella on useita kalliomäkiä. kivilaji on porfyyristä graniittia, joka sopii murskeeksi hyvin yleiskäyttöön. Kuva 54. Pulkinmäen kohteen rajaus.

13 58 Kohde 7. Paikka: Korkeakangas Kivilaji: Pofyyrinen graniitti Suuntaus: Heikko Laatuluokka-arvio: III - IV Alueella on nuorta männikköä. Kohteen alueella on tasalaatuista graniittia. Tämä kivi sopii soran korvikkeeksi, mutta graniitin hajarakeet (= porfyyrinen) tuottaa murskatessa runsaasti kivituhkaa. Kuva 55. Korkeakankaan kohteiden rajaus.

14 59 Kohde 8. Paikka: Tervavuori Kivilaji: Porfyyrinen graniitti Suuntaus: Suuntautunut Laatuluokka-arvio: III - IV Tervavuoren kivilaji on porfyyristä graniittia, joka soveltuu yleiskäyttöön. Kiven suuntautuneisuus hiukan heikentää kiviainesominaisuuksia. Kuva 56. Tervavuoren kohteen rajaus.

15 60 Kohde 9. Paikka: Suonsaari Kivilaji: Porfyyrinen graniitti Suuntaus: Suuntautunut Laatuluokka-arvio: III - IV Alueella täysikasvuinen puusto. Kivilaji on porfyyristä graniittia, joka soveltuu murskeeksi yleiskäyttöön. Kuva 57. Suosaaren kohteen rajaus

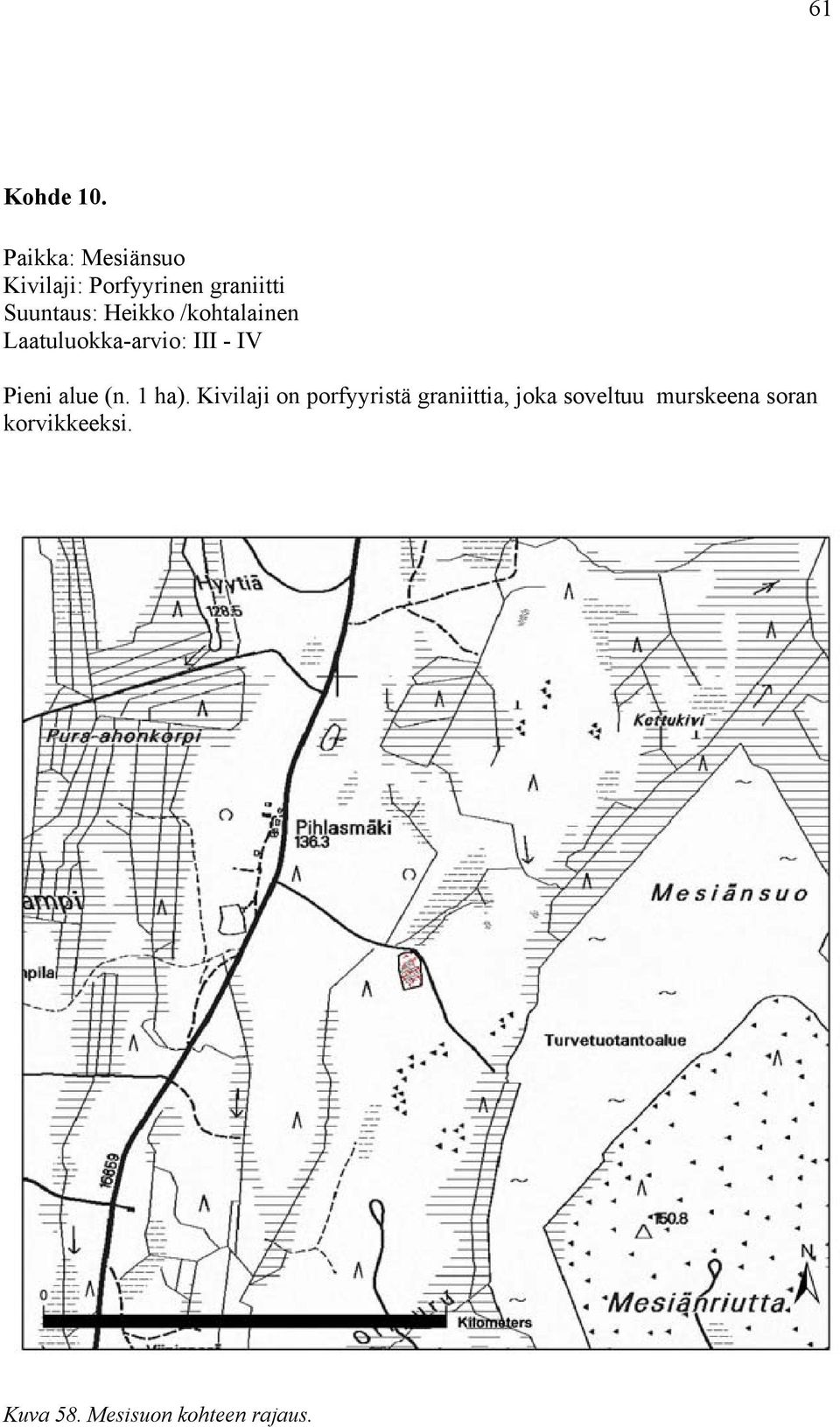

16 61 Kohde 10. Paikka: Mesiänsuo Kivilaji: Porfyyrinen graniitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: III - IV Pieni alue (n. 1 ha). Kivilaji on porfyyristä graniittia, joka soveltuu murskeena soran korvikkeeksi. Kuva 58. Mesisuon kohteen rajaus.

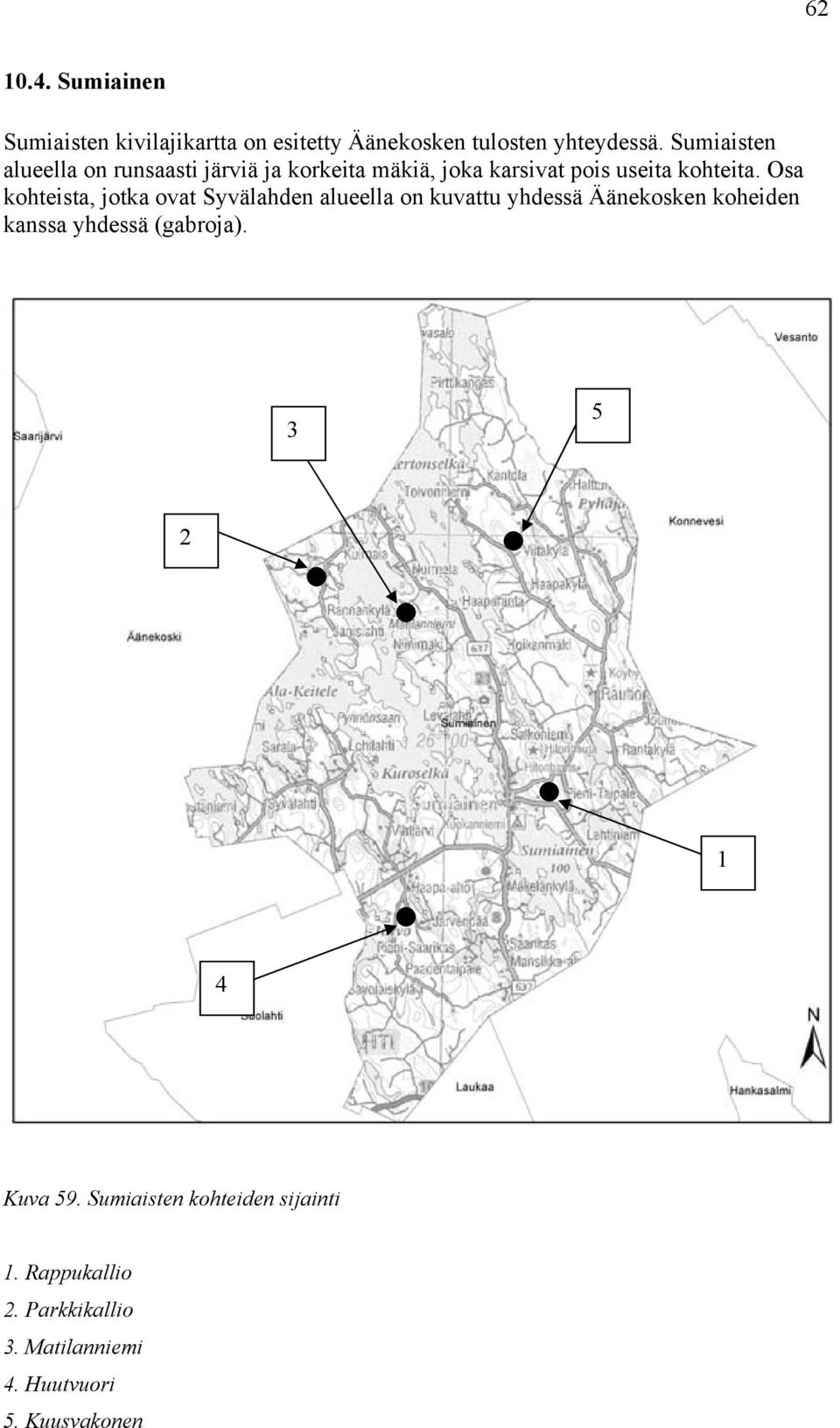

17 Sumiainen Sumiaisten kivilajikartta on esitetty Äänekosken tulosten yhteydessä. Sumiaisten alueella on runsaasti järviä ja korkeita mäkiä, joka karsivat pois useita kohteita. Osa kohteista, jotka ovat Syvälahden alueella on kuvattu yhdessä Äänekosken koheiden kanssa yhdessä (gabroja) Kuva 59. Sumiaisten kohteiden sijainti 1. Rappukallio 2. Parkkikallio 3. Matilanniemi 4. Huutvuori 5. Kuusvakonen

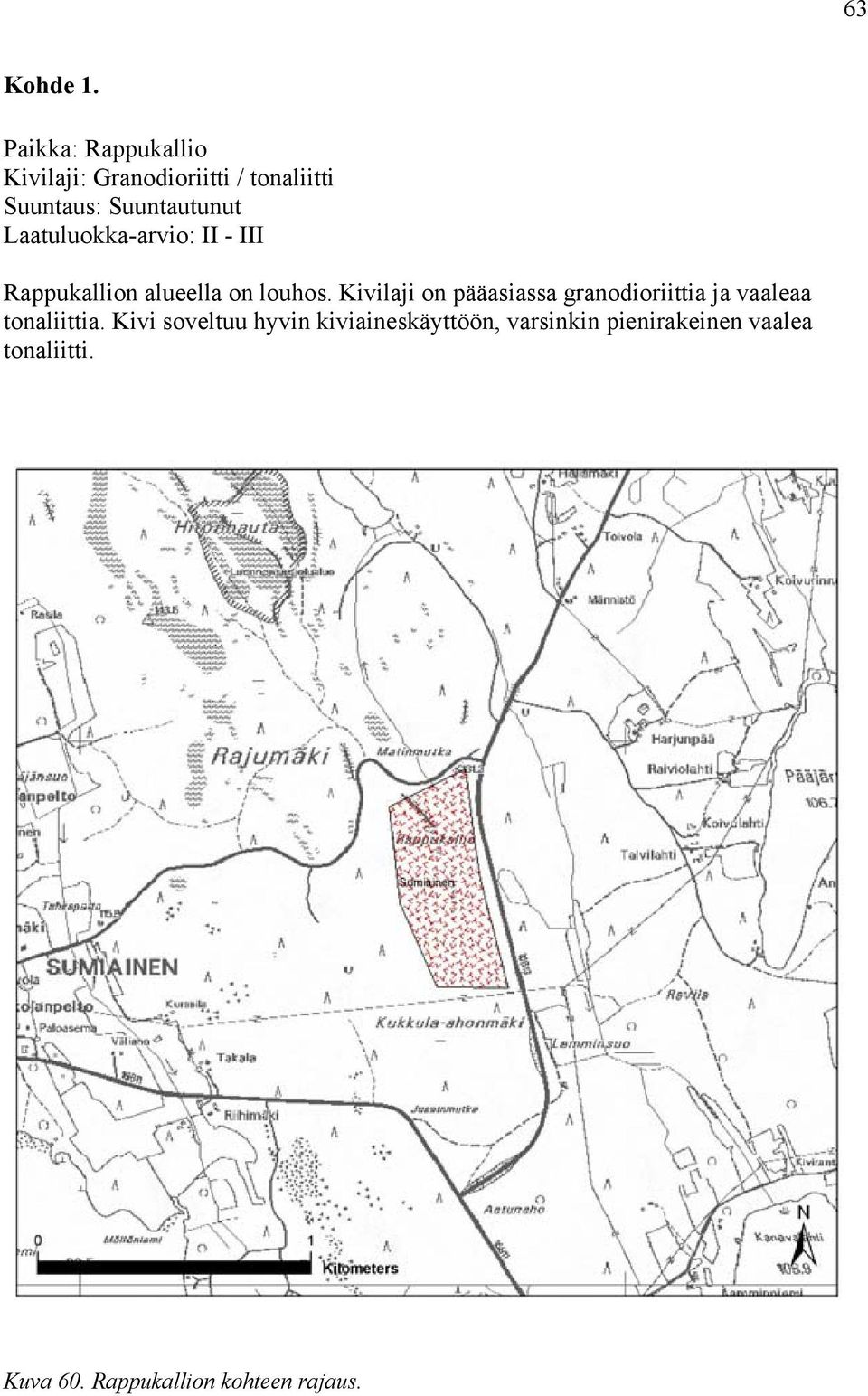

18 63 Kohde 1. Paikka: Rappukallio Kivilaji: Granodioriitti / tonaliitti Suuntaus: Suuntautunut Laatuluokka-arvio: II - III Rappukallion alueella on louhos. Kivilaji on pääasiassa granodioriittia ja vaaleaa tonaliittia. Kivi soveltuu hyvin kiviaineskäyttöön, varsinkin pienirakeinen vaalea tonaliitti. Kuva 60. Rappukallion kohteen rajaus.

19 64 Kuva 61. Rappukallion louhos. Kuva 62. Rappukallion vaaleaa granodioriittia / tonaliittia.

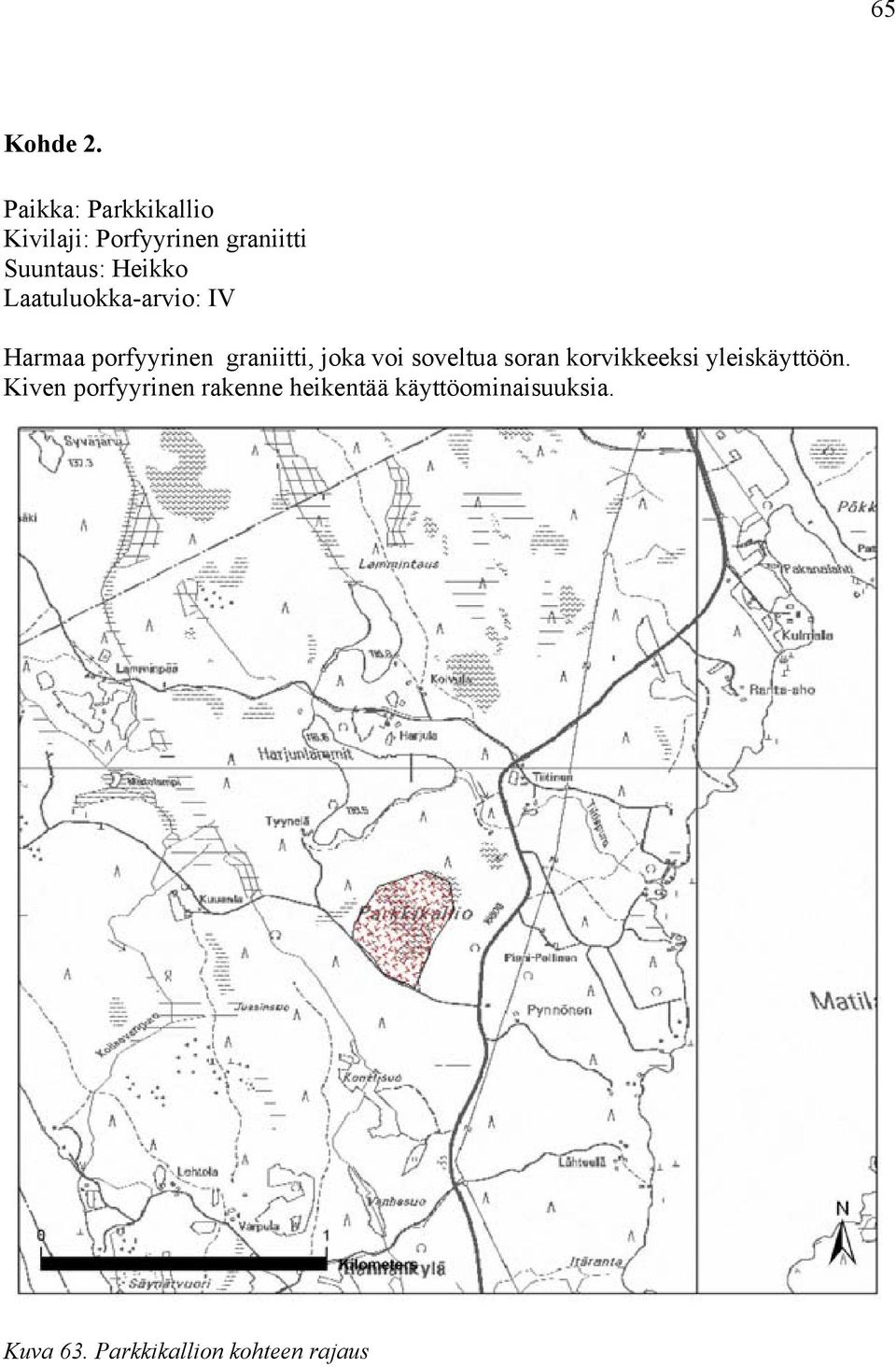

20 65 Kohde 2. Paikka: Parkkikallio Kivilaji: Porfyyrinen graniitti Suuntaus: Heikko Laatuluokka-arvio: IV Harmaa porfyyrinen graniitti, joka voi soveltua soran korvikkeeksi yleiskäyttöön. Kiven porfyyrinen rakenne heikentää käyttöominaisuuksia. Kuva 63. Parkkikallion kohteen rajaus

21 66 Kohde 3. Paikka: Matilanniemi Kivilaji: Hyvin vaalea graniitti Suuntaus: Suuntautunut Laatuluokka-arvio: III Punainen suuntautunut graniitti, joka soveltuu soran korvikkeeksi. Kuva 64. Matilanniemen kohteen rajaus.

22 67 Kohde 4. Paikka: Huutvuori Kivilaji: Porfyyrinen graniitti Suuntaus: Suuntautumaton Laatuluokka-arvio: IV Harmaa heikosti, lähes suuntautumaton porfyyrinen graniitti, joka soveltuu soran korvikkeeksi. Kuva 65. Huutvuoren kohteen rajaus.

23 68 Kohde 5. Paikka: Kuusvakonen Kivilaji: Porfyyristä granodioriittia ja graniittia Suuntaus: Suuntautumaton Laatuluokka-arvio: III - IV Harmaata porfyyristä granodioriittia, joka vaihettuu paikoin graniitiksi. Kivi soveltuu soran korvikkeeksi. Kuva 66. Kuusvakosen kohteiden rajaus.

24 Äänekoski Äänekosken alueella kivilajit ovat pääasiassa massamaisia syväkiviä (graniittisia kiviä). Tierakentamiseen kelvollisia kivilajeja ovat pienirakeiset gabrot ja tonaliitit, joita on laajalla alueella. Kuitenkin nämä kivilajit ovat pääasiassa runsasvesistöisillä alueilla. Porfyyrinen granodioriitti Graniitti Gabro Graniitti Kvartsimontsoniitti Graniitti Porfyyrinen granodioriitti Tonaliitti Graniitti Porfyyrinen kvartsi-montsoniitti Graniitti Graniitti Kuva 67. Äänekosken ja Sumiaisten alueen kivilajikartta. Eri värisävyillä on merkitty esim. graniitti. Tämä jaottelu eri tyyppisiä (ikäisiä) graniitteja varten on tehty karttaa laadittaessa (ote: Mikko Keski-Suomen granitoidikompleksi. Karttaselitys. Summary: Central Finland Granitoid Complex - Explanation to a map. Tutkimusraportti - Report of Investigation).

25 Kuva 68. Äänkosken kohteiden sijainti. 1. Paasmäki (Petomäki) 10. Riikosmäki 2. Kalikkavuori 11. Kumpuvuori 3. Norinmäki 12. Lekomäki 4. Iivarinvuori 13. Haisevanmäki 5. Saunamäki 6. Tervavuori 7. Lassinvuori 8. Sarvimäki 9. Kivimäki

26 71 Kohde 1. Paikka: Paasmäki Kivilaji: Gabro Suuntaus: Heikko Laatuluokka: I - II Tien rakentamisen yhteydessä on Paasmäen kiveä on louhittu. Paasmäen alueen gabro liittyy suurempaan rengasmuotoiseen gabromassiiviin, jota on myös Sumiaisten puolella. Paasmäen alue on tämän gabron reunaosissa ja kivi ei ole niin karkeaa kuin gabron keskiosissa (Iivarinvuori). Gabrosta otettiin näyte. Näyte on mäen eteläosan alarinteestä tien vierestä. Testiarvot ovat kohtuullisen hyvät: Arvo Luokka Los Angeles-luku 17 I Kuulamyllyarvo 13,3 II Litteysluku 11 II Koko mäessä gabron koostumus ei vaihtele juuri lainkaan, joten testiarvot kuvaavat kiven laatua. Testinäyte Kuva 69. Paasmäen kohteen rajaus ja testinäytteen paikka. Gabroa on kohteen itäpuolella Lähteenmäessä ja Petomäessä.

27 72

28 73 Kuva 70. Paasmäen lakiosa, josta on louhittu kiveä Kuva 71. Paasmäen eteläosan alarinnettä

29 Kuva 72. Paasmäen gabrosta lähikuva. 74

30 75 Kohde 2. Paikka: Kalikkavuori Kivilaji: Granodioriitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: II Kivi on harmaata ja tasalaatuista granodioriittia. Tämä kivi soveltuu hyvin soran korvikkeeksi ja voi olla testausten jälkeen myös sopivaa tienpäällysteainesta. Kuva 73. Kalikkavuoren kohteen rajaus.

31 76 Kuva 74. Kalikkavuoren kalliot paikalle tulevalta tieltä nähtynä. Kuva 75. Kalikkavuoren tasalaatuista granodioriittia.

32 77 Kohde 3. Paikka: Norinmäki Kivilaji: Porfyyrinen graniitti Suuntaus: Ei suuntausta Laatuluokka-arvio: III Mäen koillisrinteeltä on kiveä louhittu rakennuskiveksi, mutta toiminta on loppunut. Graniitti sopii soran korvikkeeksi, mutta sitä ennen on hyvä selvittää kiven hyödynnettävyys (mielenkiinto) rakennuskivenä. Kuva 75. Norinmäen kohteen rajaus.

33 78 Kuva 76. Norinmäen graniitin louhinnan jälkiä. Kuva 77. Norinmäen graniitti. Väri on jonkin verran punaruskea.

34 79 Kohde 4. Paikka: Iivarinvuori Kivilaji: Kvarstimontsoniitti (tumma gabro) Suuntaus: Ei suuntausta Laatuluokka-arvio: II - III Iivarinvuoresta on louhittu runsaasti rakennuskiveä. Louhinta on loppunut. Louhintaalueelta on näkyvyys laajalle alueelle. Iivarinvuori on Äänekosken alueella. Sumiaisten alueella on saman tyyppistä keskirakeista gabroa, mutta paremmin kiviaineskäyttöön soveltuvaa kuin Iivarinvuoren karkearakeinen kivityyppi. Tyypillistä alueelle ovat tummaa gabroa ja punaista graniittia sisältävät mäet. Osa gabrojen kivilaadusta on saman tyyppistä kuin Paasmäessä. SUMIAINEN ÄÄNEKOSKI Kuva 78. Iivarinvuoren kohteiden rajaus

35 80 Kuva 79. Iiivarinvuoren kohteen louhittua aluetta. Alue mäen laella. Kuva 80. Iivarinvuoren kvartsimontsoniittia (gabro)

36 81 Kohde 5. Paikka: Saunamäki Kivilaji: Gabro, gneissimäinen tonaliitti Suuntaus: kohtalainen Laatuluokka-arvio: II -III Alueella on louhos, jossa on tehty mursketta. Ongelmana on kivilajivaihtelu. Gabro näyttää esiintyvän paikoin massamaisina pahkuina tai selvinä juonina gneissien seassa. Kuva 81. Saunamäen kohteen rajaus

37 82 Kohde 6. Paikka: Tervavuori Kivilaji: Porfyyrinen graniitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: IV Punaharmaa porfyyrinen ja karkearakeinen graniitti. Kivi soveltuu soveltuu soran korvikkeeksi, mutta kiven karkeuden vuoksi kivituhkan määrä voi olla suuri. Kuva 82. Tervavuoren kohteen rajaus.

38 83 Kohde 7. Paikka: Lassinvuori Kivilaji: Hienorakeinen graniitti Suuntaus: Gneissiytynyt (voimakas suuntaus) Laatuluokka-arvio: II-III Graniitti hienorakeista ja voimakkaasti suuntautunutta, lähes gneissiä. Murskeena aines on mahdollisesti puikkomaista. Kuva 83. Lassinvuoren kohteen rajaus.

39 84 Kohde 8. Paikka: Sarvimäki Kivilaji: Porfyyrinen graniitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: III-IV Kivilaji on karkeaa porfyyristä graniittia, joka soveltuu yleiskäyttöön, mutta kiven karkearakeisuus aiheuttaa todennäköisesti murskatessa paljon kivituhkaa. Kuva 84. Sarvimäen kohteen rajaus.

40 85 Kohde 9. Paikka: Kivimäki Kivilaji: Porfyyrinen graniitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: IV Kivimäen kivi on punaista ja karkeaa graniittia, joka soveltuu kiviaineksena yleiskäyttöön. Kiven karkearakeisuus heikentää kuitenkin oleellisesti kivien käyttöä. Kuva 85. Kivimäen kohteen rajaus.

41 86 Kohde 10. Paikka: Riikosmäki Kivilaji: Porfyyrinen graniitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: IV Harmaa porfyyrinen (hajarakeita) graniitti. Kohteesta on joskus louhittu rakennuksiin kivijalkoja. Kuva 86. Riikosmäen kohteen rajaus.

42 87 Kohde 11. Paikka: Kumpuvuori Kivilaji: Porfyyrinen graniitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: IV Graniitti soveltuu yleiskäyttöön. Kuva 87. Kumpuvuoren kohteen rajaus.

43 88 Kohde 12. Paikka: Lekomäki Kivilaji: Porfyyrinen graniitti Suuntaus: Heikko /kohtalainen Laatuluokka-arvio: IV Graniitti soveltuu yleiskäyttöön. Kuva 88. Lekovuoren kohteen rajaus.

44 89 Kohde 13. Paikka: Haisevanmäki Kivilaji: Tasarakeinen graniitti Suuntaus: Heikko suuntaus Laatuluokka-arvio: IV Harmaa tai hyvin vaalea graniitti. Kivi voi soveltua myös rakennuskiveksi. Kuva 89. Haisevanmäen kohteen rajaus.
