1 Etelä-Suomen yksikkö Q18.4/2006/1 Espoo IP-luotaus Someron Satulinmäen kulta-aiheella Heikki Vanhala (Pohjakartta Maanmittauslaitos, lupa nro 13/MYY/06)

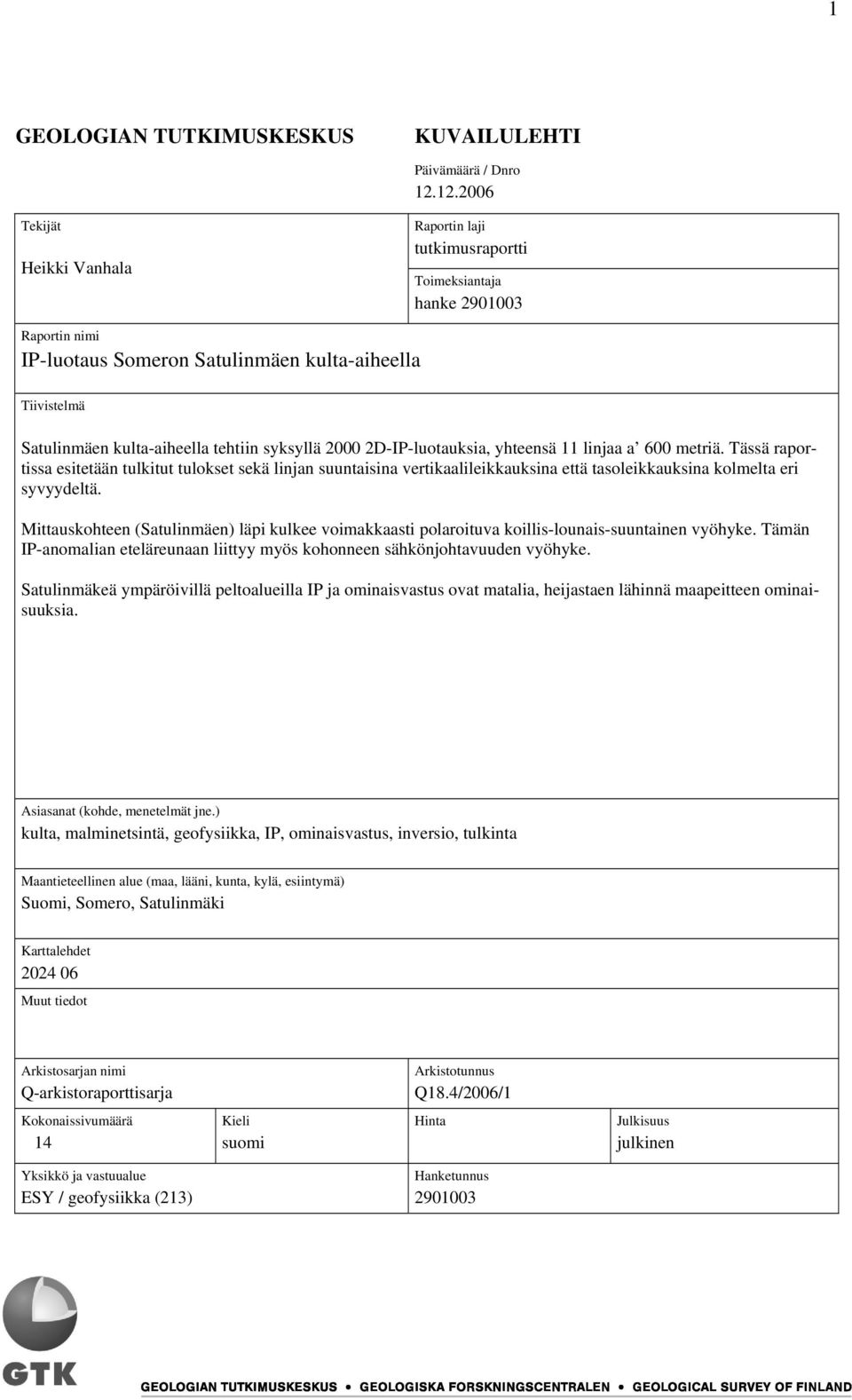

2 1 GEOLOGIAN TUTKIMUSKESKUS KUVAILULEHTI Päivämäärä / Dnro Tekijät Heikki Vanhala Raportin laji tutkimusraportti Toimeksiantaja hanke Raportin nimi IP-luotaus Someron Satulinmäen kulta-aiheella Tiivistelmä Satulinmäen kulta-aiheella tehtiin syksyllä D-IP-luotauksia, yhteensä 11 linjaa a 600 metriä. Tässä raportissa esitetään tulkitut tulokset sekä linjan suuntaisina vertikaalileikkauksina että tasoleikkauksina kolmelta eri syvyydeltä. Mittauskohteen (Satulinmäen) läpi kulkee voimakkaasti polaroituva koillis-lounais-suuntainen vyöhyke. Tämän IP-anomalian eteläreunaan liittyy myös kohonneen sähkönjohtavuuden vyöhyke. Satulinmäkeä ympäröivillä peltoalueilla IP ja ominaisvastus ovat matalia, heijastaen lähinnä maapeitteen ominaisuuksia. Asiasanat (kohde, menetelmät jne.) kulta, malminetsintä, geofysiikka, IP, ominaisvastus, inversio, tulkinta Maantieteellinen alue (maa, lääni, kunta, kylä, esiintymä) Suomi, Somero, Satulinmäki Karttalehdet Muut tiedot Arkistosarjan nimi Q-arkistoraporttisarja Arkistotunnus Q18.4/2006/1 Kokonaissivumäärä 14 Kieli suomi Hinta Julkisuus julkinen Yksikkö ja vastuualue ESY / geofysiikka (213) Hanketunnus

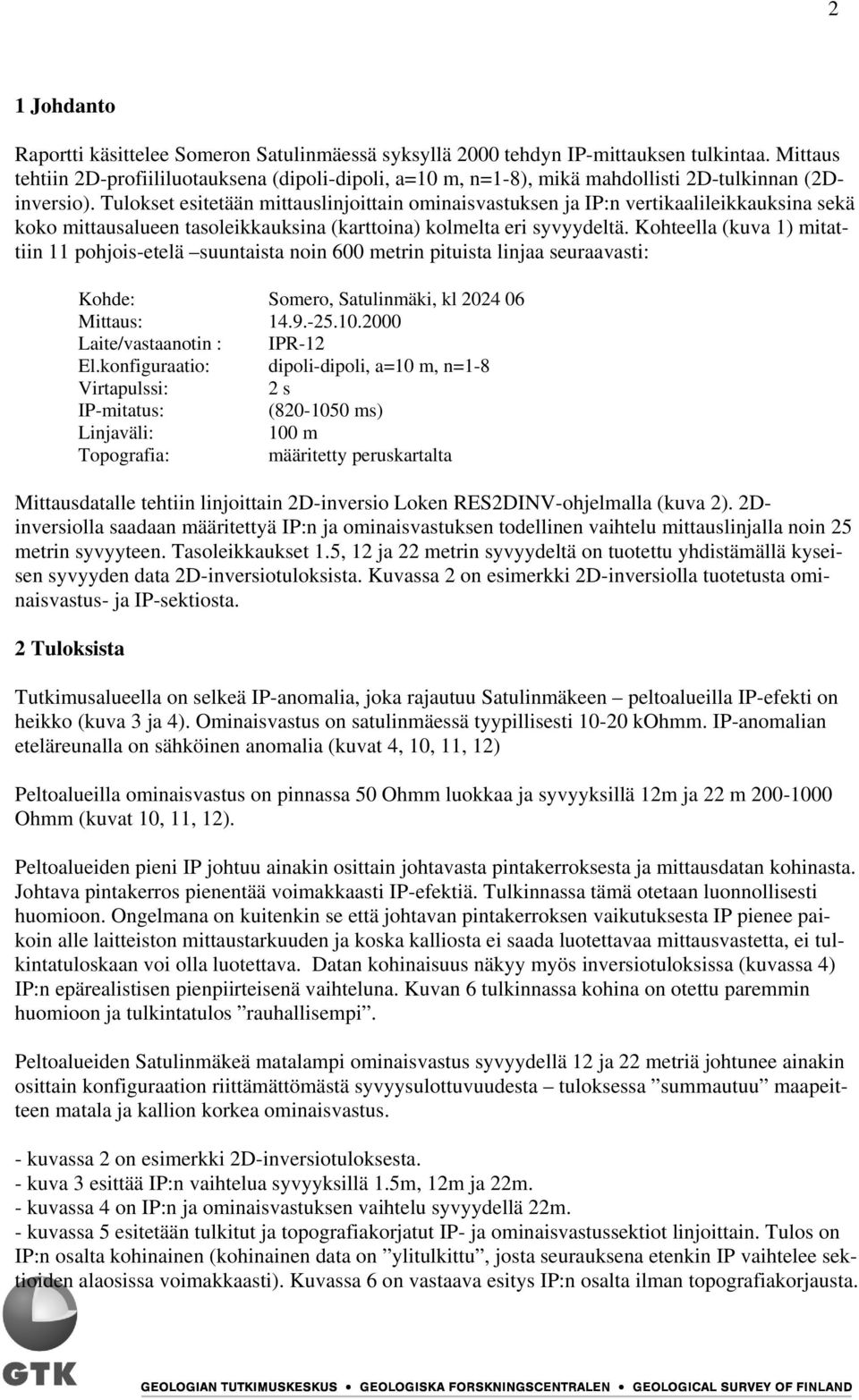

3 2 1 Johdanto Raportti käsittelee Someron Satulinmäessä syksyllä 2000 tehdyn IP-mittauksen tulkintaa. Mittaus tehtiin 2D-profiililuotauksena (dipoli-dipoli, a=10 m, n=1-8), mikä mahdollisti 2D-tulkinnan (2Dinversio). Tulokset esitetään mittauslinjoittain ominaisvastuksen ja IP:n vertikaalileikkauksina sekä koko mittausalueen tasoleikkauksina (karttoina) kolmelta eri syvyydeltä. Kohteella (kuva 1) mitattiin 11 pohjois-etelä suuntaista noin 600 metrin pituista linjaa seuraavasti: Kohde: Somero, Satulinmäki, kl Mittaus: Laite/vastaanotin : IPR-12 El.konfiguraatio: dipoli-dipoli, a=10 m, n=1-8 Virtapulssi: 2 s IP-mitatus: ( ms) Linjaväli: 100 m Topografia: määritetty peruskartalta Mittausdatalle tehtiin linjoittain 2D-inversio Loken RES2DINV-ohjelmalla (kuva 2). 2Dinversiolla saadaan määritettyä IP:n ja ominaisvastuksen todellinen vaihtelu mittauslinjalla noin 25 metrin syvyyteen. Tasoleikkaukset 1.5, 12 ja 22 metrin syvyydeltä on tuotettu yhdistämällä kyseisen syvyyden data 2D-inversiotuloksista. Kuvassa 2 on esimerkki 2D-inversiolla tuotetusta ominaisvastus- ja IP-sektiosta. 2 Tuloksista Tutkimusalueella on selkeä IP-anomalia, joka rajautuu Satulinmäkeen peltoalueilla IP-efekti on heikko (kuva 3 ja 4). Ominaisvastus on satulinmäessä tyypillisesti kohmm. IP-anomalian eteläreunalla on sähköinen anomalia (kuvat 4, 10, 11, 12) Peltoalueilla ominaisvastus on pinnassa 50 Ohmm luokkaa ja syvyyksillä 12m ja 22 m Ohmm (kuvat 10, 11, 12). Peltoalueiden pieni IP johtuu ainakin osittain johtavasta pintakerroksesta ja mittausdatan kohinasta. Johtava pintakerros pienentää voimakkaasti IP-efektiä. Tulkinnassa tämä otetaan luonnollisesti huomioon. Ongelmana on kuitenkin se että johtavan pintakerroksen vaikutuksesta IP pienee paikoin alle laitteiston mittaustarkuuden ja koska kalliosta ei saada luotettavaa mittausvastetta, ei tulkintatuloskaan voi olla luotettava. Datan kohinaisuus näkyy myös inversiotuloksissa (kuvassa 4) IP:n epärealistisen pienpiirteisenä vaihteluna. Kuvan 6 tulkinnassa kohina on otettu paremmin huomioon ja tulkintatulos rauhallisempi. Peltoalueiden Satulinmäkeä matalampi ominaisvastus syvyydellä 12 ja 22 metriä johtunee ainakin osittain konfiguraation riittämättömästä syvyysulottuvuudesta tuloksessa summautuu maapeitteen matala ja kallion korkea ominaisvastus. - kuvassa 2 on esimerkki 2D-inversiotuloksesta. - kuva 3 esittää IP:n vaihtelua syvyyksillä 1.5m, 12m ja 22m. - kuvassa 4 on IP:n ja ominaisvastuksen vaihtelu syvyydellä 22m. - kuvassa 5 esitetään tulkitut ja topografiakorjatut IP- ja ominaisvastussektiot linjoittain. Tulos on IP:n osalta kohinainen (kohinainen data on ylitulkittu, josta seurauksena etenkin IP vaihtelee sektioiden alaosissa voimakkaasti). Kuvassa 6 on vastaava esitys IP:n osalta ilman topografiakorjausta.

4 3 - kuvassa 6 tulkinnassa on otettu huomioon mittausdatan kohina ja lopputulos on olellisesti realistisempi kuin kuvassa 5. Kuvat: Kuva 1. Mittausalueen sijainti Kuva 2. 2D IP- ja Ominaisvastusinversiotulos linjalla Kuva 3. IP syvyydellä 1.5m, 12m ja 22m Kuva 4. IP ja ominaisvastus syvyydellä 22 m. Kuva 5. Ominaisvastus- ja IP-leikkaukset, 2D-inversio Kuva 6. IP-leikkaukset, 2D-inversio, ei topografiakorjausta. Kuva 7. IP-tasoleikkaus 1.5 m syvyydeltä. Kuva 8. IP-tasoleikkaus 12 m syvyydeltä Kuva 9. IP-tasoleikkaus 22 metrin syvyydeltä Kuva 10. Ominaisvastus-tasoleikkaus 1.5 m syvyydeltä. Kuva 11. Ominaisvastus-tasoleikkaus 12 m syvyydeltä Kuva 12. Ominaisvastus-tasoleikkaus 22 metrin syvyydeltä

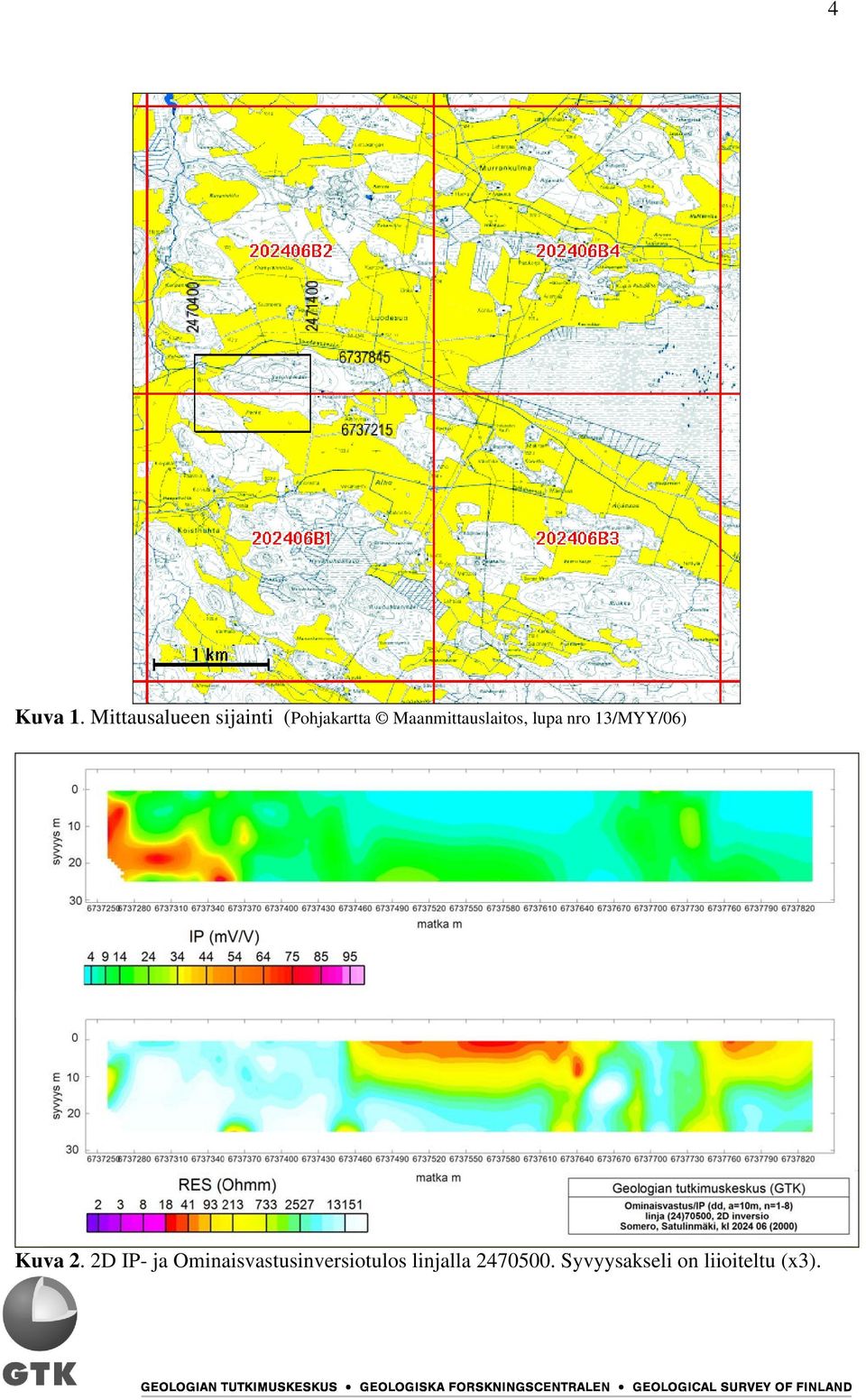

5 4 Kuva 1. Mittausalueen sijainti (Pohjakartta Maanmittauslaitos, lupa nro 13/MYY/06) Kuva 2. 2D IP- ja Ominaisvastusinversiotulos linjalla Syvyysakseli on liioiteltu (x3).

6 Kuva 3. IP syvyydellä 1.5m, 12m ja 22m 5

7 Kuva 4. IP ja ominaisvastus syvyydellä 22 m. (Pohjakartta Maanmittauslaitos, lupa nro 13/MYY/06) 6

8 kuva 5. Ominaisvastus- ja IP-leikkaukset, 2D-inversio. Syvyysakseli on liioiteltu (x3) 7

9 Kuva 6. IP-leikkaukset, 2D-inversio, ei topografiakorjausta. 8

10 9 Kuva 7. IP-tasoleikkaus 1.5 m syvyydeltä. (Pohjakartta Maanmittauslaitos, lupa nro 13/MYY/06)

11 10 Kuva 8. IP-tasoleikkaus 12 m syvyydeltä. (Pohjakartta Maanmittauslaitos, lupa nro 13/MYY/06)

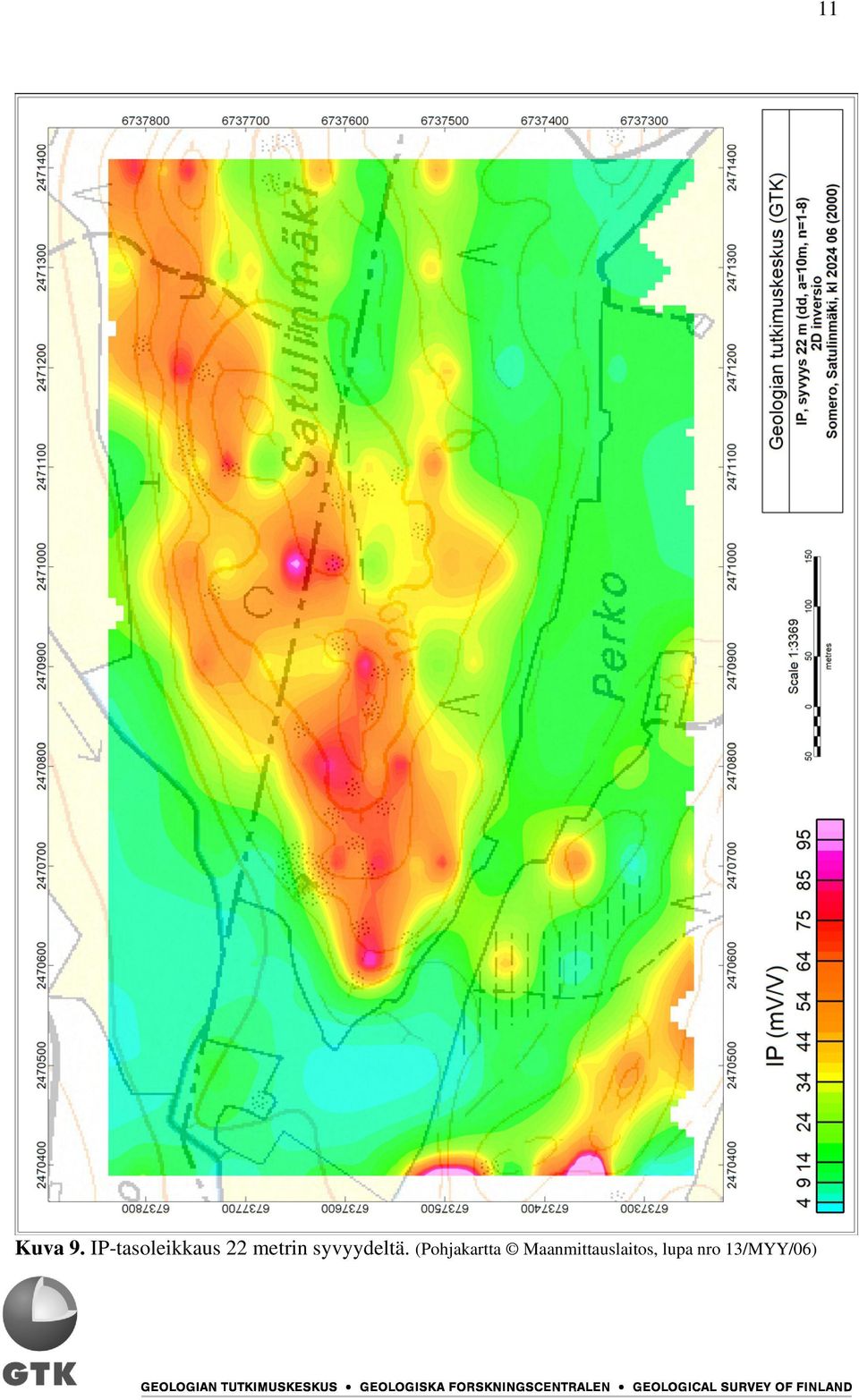

12 11 Kuva 9. IP-tasoleikkaus 22 metrin syvyydeltä. (Pohjakartta Maanmittauslaitos, lupa nro 13/MYY/06)

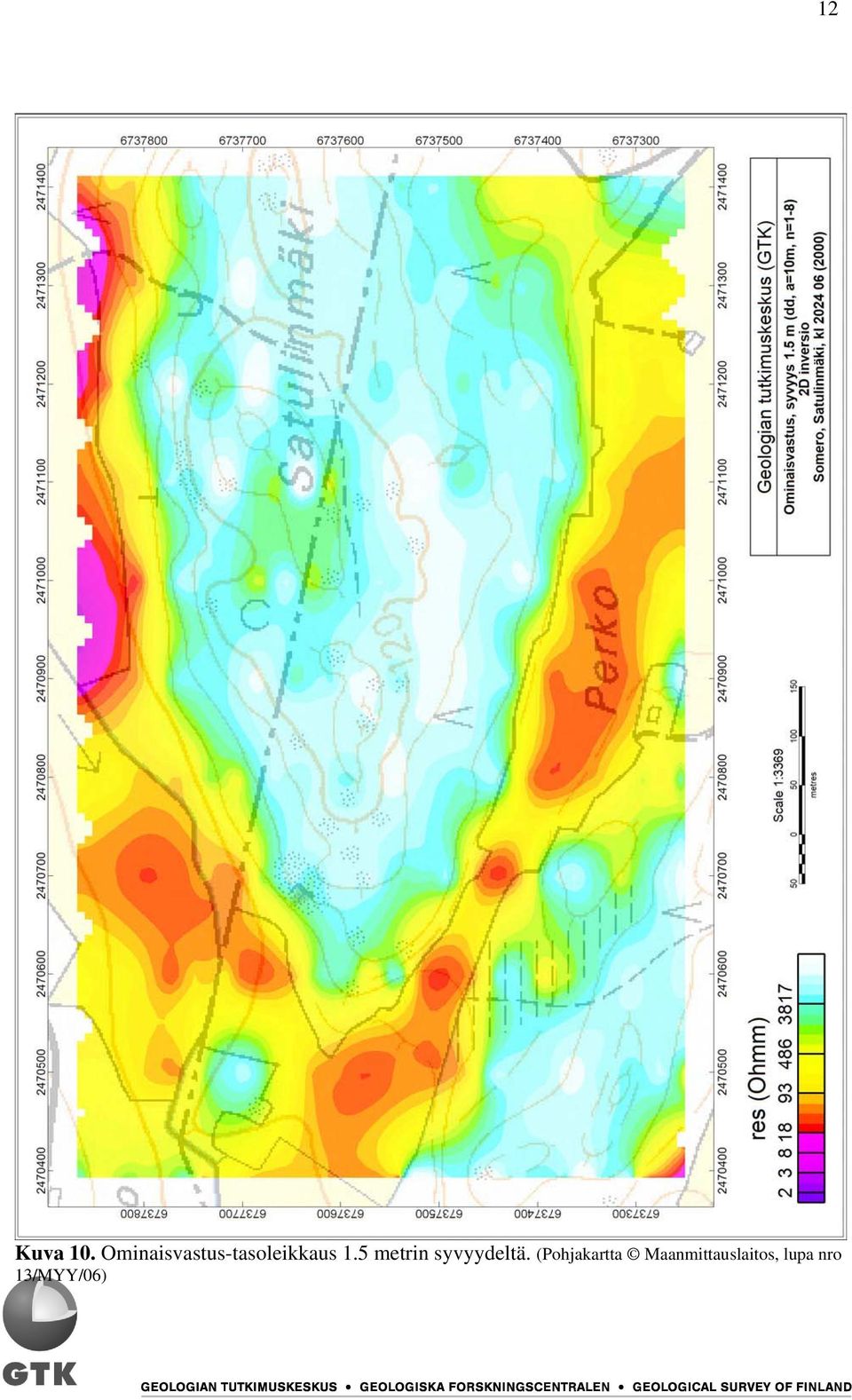

13 Kuva 10. Ominaisvastus-tasoleikkaus 1.5 metrin syvyydeltä. (Pohjakartta Maanmittauslaitos, lupa nro 13/MYY/06) 12

14 Kuva 11. Ominaisvastus-tasoleikkaus 1.5 metrin syvyydeltä. (Pohjakartta Maanmittauslaitos, lupa nro 13/MYY/06) 13

15 Kuva 12. Ominaisvastus-tasoleikkaus 22 metrin syvyydeltä. (Pohjakartta Maanmittauslaitos, lupa nro 13/MYY/06) 14
