KÄYTTÖOHJEET SÄHKÖKÄYTTÖISEILLE AUTOMAATTIPALAUTTEISILLE HYDRAULIIKAPUMPUILLE HTWP21 SARJAN MOMENTTIAVAIMIA VARTEN.

Koko: px

Aloita esitys sivulta:

Download "KÄYTTÖOHJEET SÄHKÖKÄYTTÖISEILLE AUTOMAATTIPALAUTTEISILLE HYDRAULIIKAPUMPUILLE HTWP21 SARJAN MOMENTTIAVAIMIA VARTEN."

Pentti Heino
8 vuotta sitten
Katselukertoja:

1 KÄYTTÖOHJEET SÄHKÖKÄYTTÖISEILLE AUTOMAATTIPALAUTTEISILLE HYDRAULIIKAPUMPUILLE HTWP21 SARJAN MOMENTTIAVAIMIA VARTEN. Hi Forcen HTWP21 sarjan sähkökäyttöiset hydrauliikkapumput on suunniteltu käyttämään korkealla paineella toimivia kaksitoimisia hydraulisia momenttiavaimia 700 bar:in ( psi) työpaineella. Nämä ohjeet kattavat seuraavat mallit: HTWP2141AR 110V HTWP2142AR 240V Tarkista pumpun malli tyyppikilvestä. TURVALLISUUS LUE NÄMÄ OHJEET ENNEN LAITTEEN KÄYTTÖÄ. SEURAAVIEN OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA VAKAVIIN ONNETTOMUUKSIIN Varmistaudu, että kaikki pumppuun liitettävät laitteet ovat hyvässä kunnossa ja toimivat 700 bar paineella. Käytön ajaksi pumppu on asetettava tukevalle alustalle. Älä koskaan käännä pumppua ylösalaisin tai laita kyljelleen käytön, kuljetuksen tai varastoinnin aikana. Tarkista letkut säännöllisesti vaurioiden ja kulumisen varalta. Älä käytä letkuja, jotka ovat rispaantuneet, hiertyneet tai vuotavat. Pumpun siirtäminen letkuista vetämällä on kielletty. Älä työskentele letkujen kanssa, jotka ovat jyrkästi taittuneet tai sykkyrällä. Älä käsittele paineistettuja letkuja. Paineistetuista letkuista tuleva öljy voi tunkeutua ihon alle aiheuttaen vaurioita. Jos öljyä joutuu ihon alle, hakeudu lääkärin hoitoon. Älä koskaan paineista irtonaisia liittimiä. Käytä aina silmä, kuulo ja käsisuojia käyttäessäsi tätä pumppua ja siihen kuuluvia laitteita. Katkaise pumppu virtalähteestä tehdessäsi huolto toimintoja tai säätöjä (lukuun ottamatta paineensäätöjä) PUMPUN OSIEN NIMITYKSET (katso piirrosta seuraavalla sivulla) + erillistä valokuvaa 1. öljysäiliö 2. öljyn lämpötila/tasomittari 3. öljyn täyttöaukko ja ilmausventtiili 4. moottori 5. öljynpainemittari 6. öljynpaineen säätöventtiili 7. työntöliitin (max 700 bar) 8. palautusliitin (max 120 bar)

Nämä ohjeet kattavat seuraavat mallit: HTWP2141AR 110V HTWP2142AR 240V Tarkista pumpun malli tyyppikilvestä. TURVALLISUUS LUE NÄMÄ OHJEET ENNEN LAITTEEN KÄYTTÖÄ.

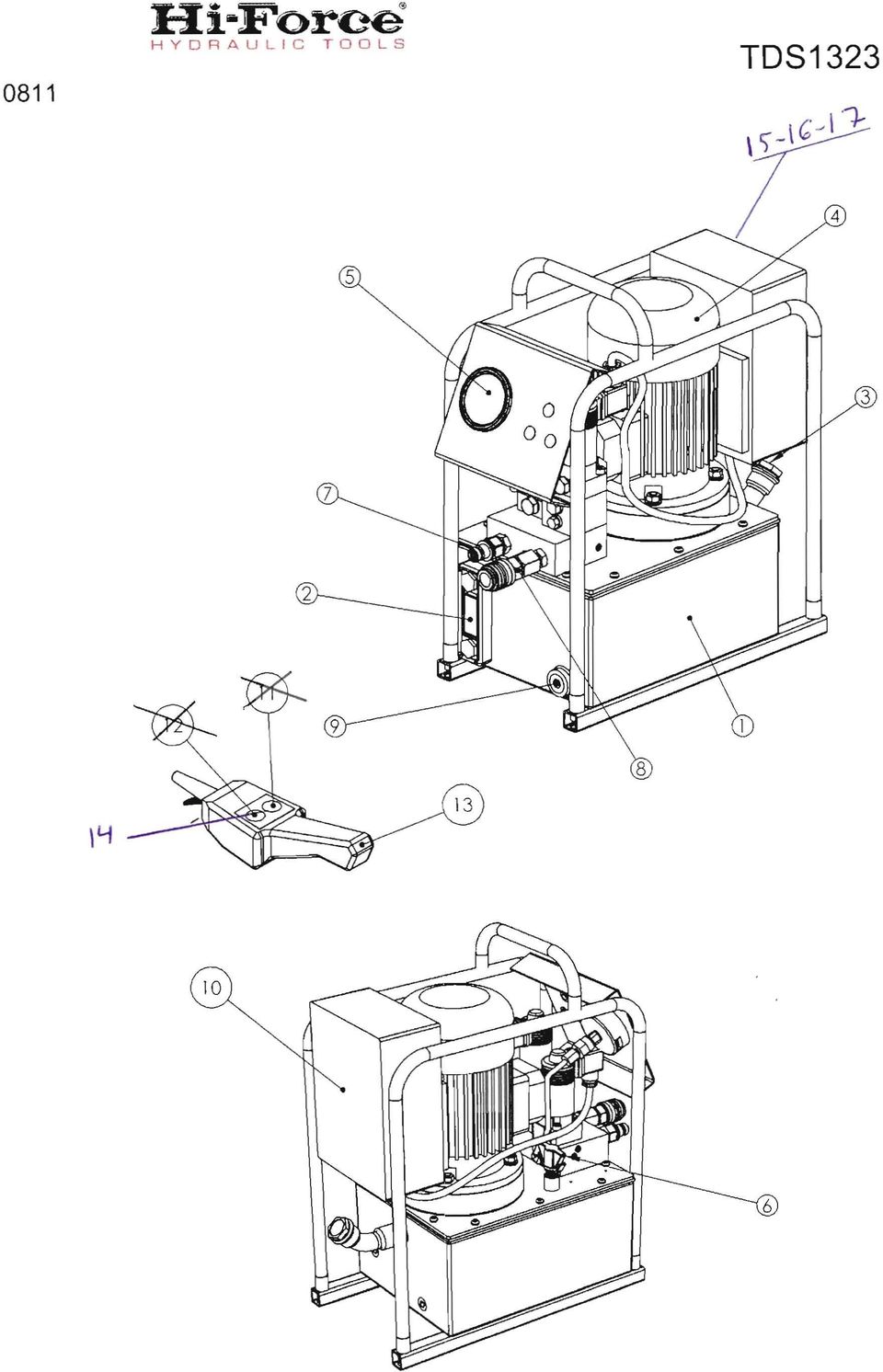

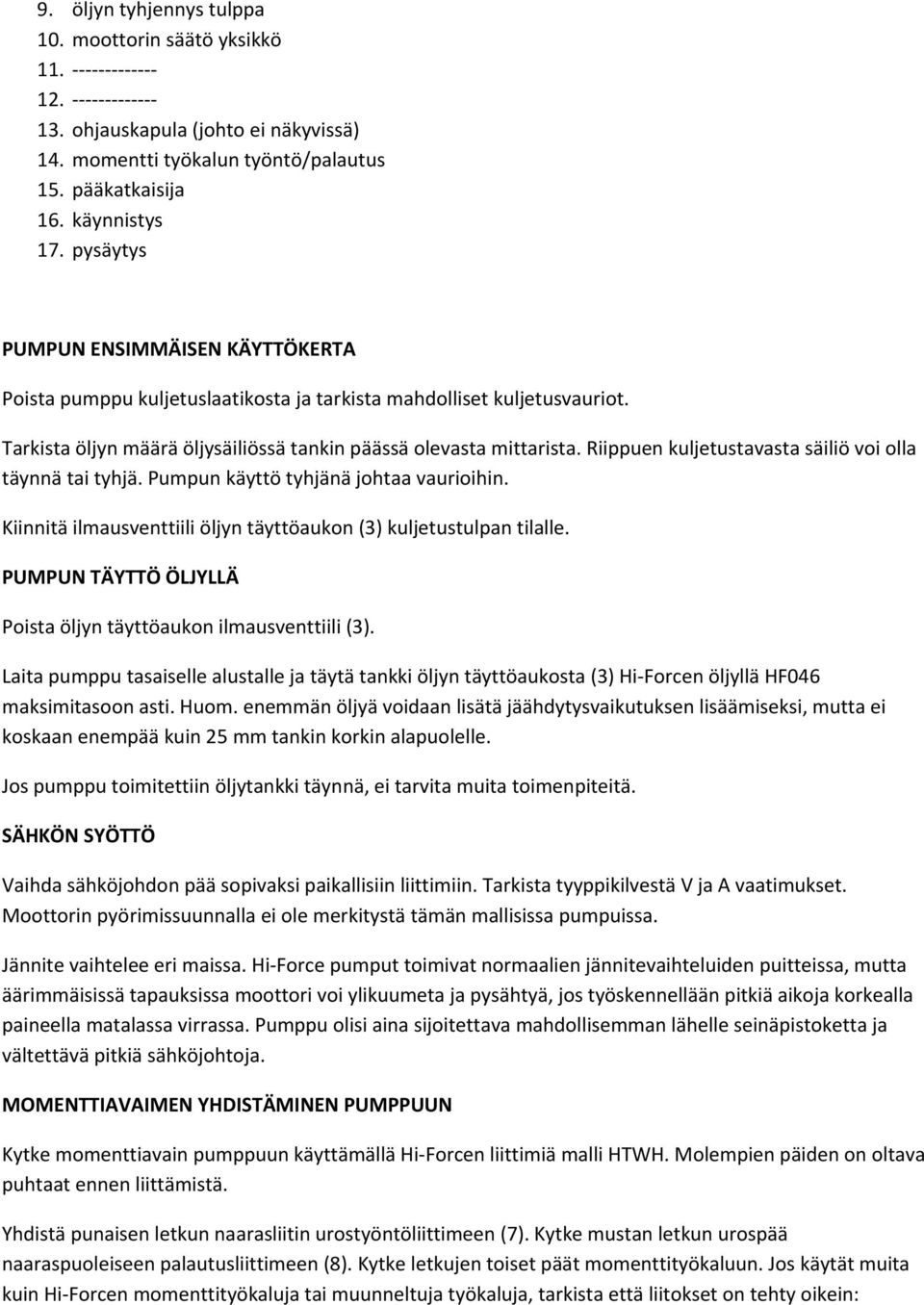

2 9. öljyn tyhjennys tulppa 10. moottorin säätö yksikkö ohjauskapula (johto ei näkyvissä) 14. momentti työkalun työntö/palautus 15. pääkatkaisija 16. käynnistys 17. pysäytys PUMPUN ENSIMMÄISEN KÄYTTÖKERTA Poista pumppu kuljetuslaatikosta ja tarkista mahdolliset kuljetusvauriot. Tarkista öljyn määrä öljysäiliössä tankin päässä olevasta mittarista. Riippuen kuljetustavasta säiliö voi olla täynnä tai tyhjä. Pumpun käyttö tyhjänä johtaa vaurioihin. Kiinnitä ilmausventtiili öljyn täyttöaukon (3) kuljetustulpan tilalle. PUMPUN TÄYTTÖ ÖLJYLLÄ Poista öljyn täyttöaukon ilmausventtiili (3). Laita pumppu tasaiselle alustalle ja täytä tankki öljyn täyttöaukosta (3) Hi Forcen öljyllä HF046 maksimitasoon asti. Huom. enemmän öljyä voidaan lisätä jäähdytysvaikutuksen lisäämiseksi, mutta ei koskaan enempää kuin 25 mm tankin korkin alapuolelle. Jos pumppu toimitettiin öljytankki täynnä, ei tarvita muita toimenpiteitä. SÄHKÖN SYÖTTÖ Vaihda sähköjohdon pää sopivaksi paikallisiin liittimiin. Tarkista tyyppikilvestä V ja A vaatimukset. Moottorin pyörimissuunnalla ei ole merkitystä tämän mallisissa pumpuissa. Jännite vaihtelee eri maissa. Hi Force pumput toimivat normaalien jännitevaihteluiden puitteissa, mutta äärimmäisissä tapauksissa moottori voi ylikuumeta ja pysähtyä, jos työskennellään pitkiä aikoja korkealla paineella matalassa virrassa. Pumppu olisi aina sijoitettava mahdollisemman lähelle seinäpistoketta ja vältettävä pitkiä sähköjohtoja. MOMENTTIAVAIMEN YHDISTÄMINEN PUMPPUUN Kytke momenttiavain pumppuun käyttämällä Hi Forcen liittimiä malli HTWH. Molempien päiden on oltava puhtaat ennen liittämistä. Yhdistä punaisen letkun naarasliitin urostyöntöliittimeen (7). Kytke mustan letkun urospää naaraspuoleiseen palautusliittimeen (8). Kytke letkujen toiset päät momenttityökaluun. Jos käytät muita kuin Hi Forcen momenttityökaluja tai muunneltuja työkaluja, tarkista että liitokset on tehty oikein:

Riippuen kuljetustavasta säiliö voi olla täynnä tai tyhjä. Pumpun käyttö tyhjänä johtaa vaurioihin. Kiinnitä ilmausventtiili öljyn täyttöaukon (3) kuljetustulpan tilalle.

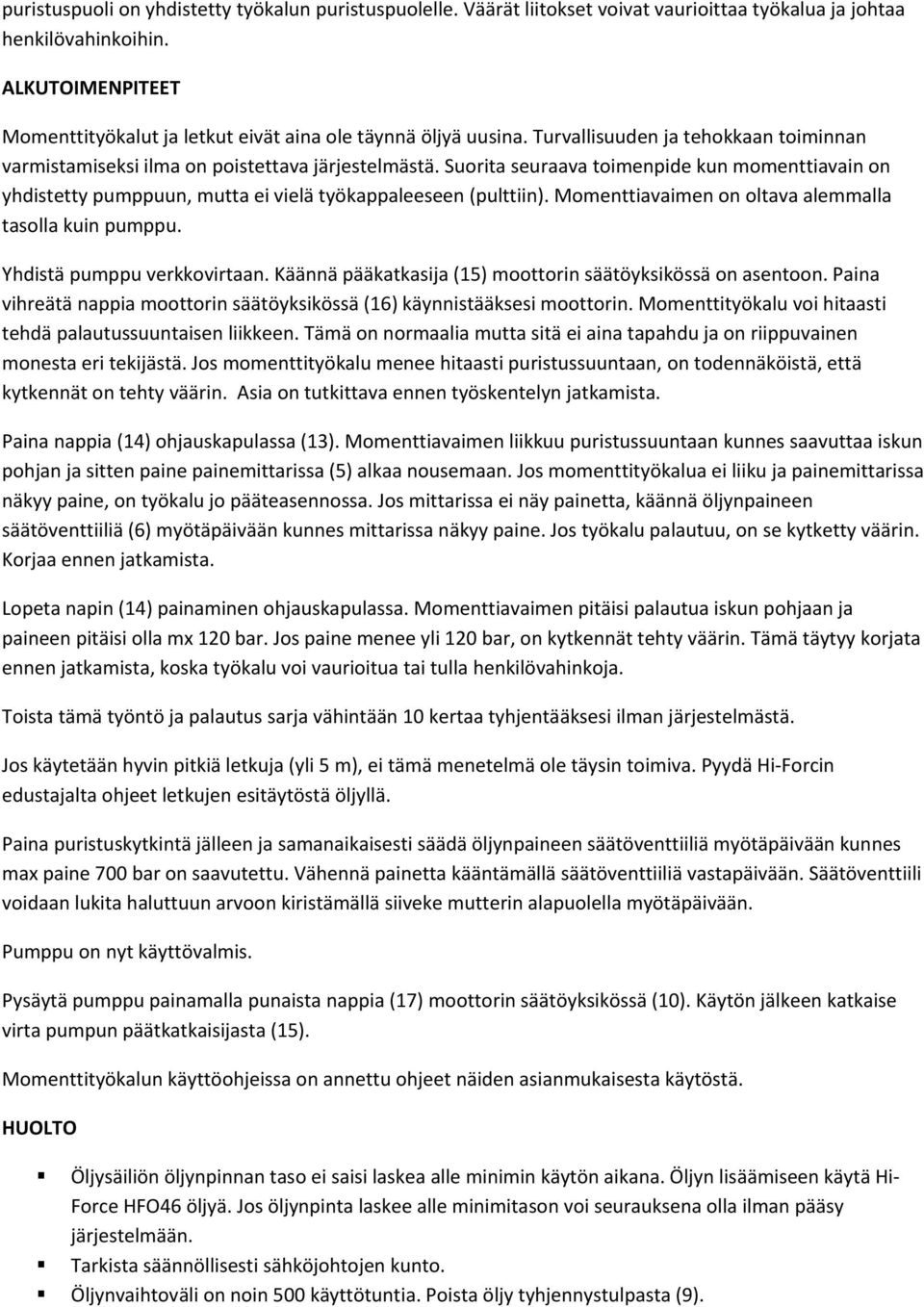

3 puristuspuoli on yhdistetty työkalun puristuspuolelle. Väärät liitokset voivat vaurioittaa työkalua ja johtaa henkilövahinkoihin. ALKUTOIMENPITEET Momenttityökalut ja letkut eivät aina ole täynnä öljyä uusina. Turvallisuuden ja tehokkaan toiminnan varmistamiseksi ilma on poistettava järjestelmästä. Suorita seuraava toimenpide kun momenttiavain on yhdistetty pumppuun, mutta ei vielä työkappaleeseen (pulttiin). Momenttiavaimen on oltava alemmalla tasolla kuin pumppu. Yhdistä pumppu verkkovirtaan. Käännä pääkatkasija (15) moottorin säätöyksikössä on asentoon. Paina vihreätä nappia moottorin säätöyksikössä (16) käynnistääksesi moottorin. Momenttityökalu voi hitaasti tehdä palautussuuntaisen liikkeen. Tämä on normaalia mutta sitä ei aina tapahdu ja on riippuvainen monesta eri tekijästä. Jos momenttityökalu menee hitaasti puristussuuntaan, on todennäköistä, että kytkennät on tehty väärin. Asia on tutkittava ennen työskentelyn jatkamista. Paina nappia (14) ohjauskapulassa (13). Momenttiavaimen liikkuu puristussuuntaan kunnes saavuttaa iskun pohjan ja sitten paine painemittarissa (5) alkaa nousemaan. Jos momenttityökalua ei liiku ja painemittarissa näkyy paine, on työkalu jo pääteasennossa. Jos mittarissa ei näy painetta, käännä öljynpaineen säätöventtiiliä (6) myötäpäivään kunnes mittarissa näkyy paine. Jos työkalu palautuu, on se kytketty väärin. Korjaa ennen jatkamista. Lopeta napin (14) painaminen ohjauskapulassa. Momenttiavaimen pitäisi palautua iskun pohjaan ja paineen pitäisi olla mx 120 bar. Jos paine menee yli 120 bar, on kytkennät tehty väärin. Tämä täytyy korjata ennen jatkamista, koska työkalu voi vaurioitua tai tulla henkilövahinkoja. Toista tämä työntö ja palautus sarja vähintään 10 kertaa tyhjentääksesi ilman järjestelmästä. Jos käytetään hyvin pitkiä letkuja (yli 5 m), ei tämä menetelmä ole täysin toimiva. Pyydä Hi Forcin edustajalta ohjeet letkujen esitäytöstä öljyllä. Paina puristuskytkintä jälleen ja samanaikaisesti säädä öljynpaineen säätöventtiiliä myötäpäivään kunnes max paine 700 bar on saavutettu. Vähennä painetta kääntämällä säätöventtiiliä vastapäivään. Säätöventtiili voidaan lukita haluttuun arvoon kiristämällä siiveke mutterin alapuolella myötäpäivään. Pumppu on nyt käyttövalmis. Pysäytä pumppu painamalla punaista nappia (17) moottorin säätöyksikössä (10). Käytön jälkeen katkaise virta pumpun päätkatkaisijasta (15). Momenttityökalun käyttöohjeissa on annettu ohjeet näiden asianmukaisesta käytöstä. HUOLTO Öljysäiliön öljynpinnan taso ei saisi laskea alle minimin käytön aikana. Öljyn lisäämiseen käytä Hi Force HFO46 öljyä. Jos öljynpinta laskee alle minimitason voi seurauksena olla ilman pääsy järjestelmään. Tarkista säännöllisesti sähköjohtojen kunto. Öljynvaihtoväli on noin 500 käyttötuntia. Poista öljy tyhjennystulpasta (9).

Suorita seuraava toimenpide kun momenttiavain on yhdistetty pumppuun, mutta ei vielä työkappaleeseen (pulttiin). Momenttiavaimen on oltava alemmalla tasolla kuin pumppu. Yhdistä pumppu verkkovirtaan.

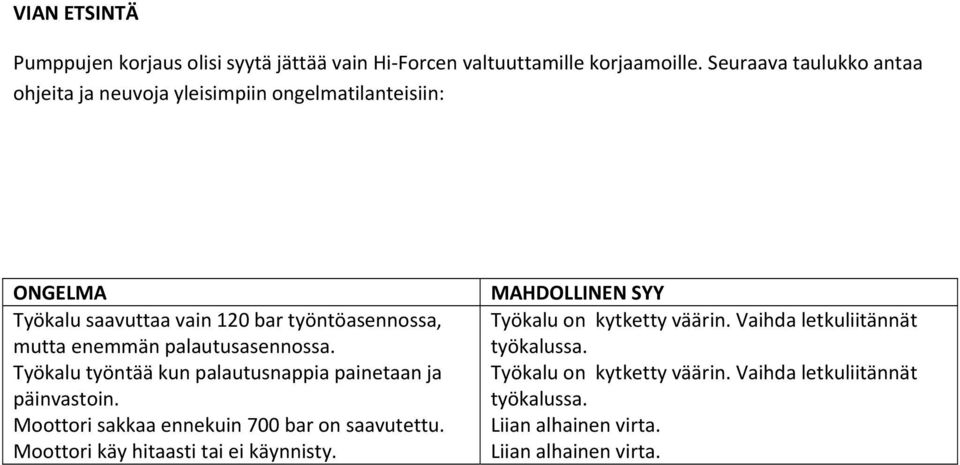

4 VIAN ETSINTÄ Pumppujen korjaus olisi syytä jättää vain Hi Forcen valtuuttamille korjaamoille. Seuraava taulukko antaa ohjeita ja neuvoja yleisimpiin ongelmatilanteisiin: ONGELMA Työkalu saavuttaa vain 120 bar työntöasennossa, mutta enemmän palautusasennossa. Työkalu työntää kun palautusnappia painetaan ja päinvastoin. Moottori sakkaa ennekuin 700 bar on saavutettu. Moottori käy hitaasti tai ei käynnisty. MAHDOLLINEN SYY Työkalu on kytketty väärin. Vaihda letkuliitännät työkalussa. Työkalu on kytketty väärin. Vaihda letkuliitännät työkalussa. Liian alhainen virta. Liian alhainen virta.

palautusasennossa. Työkalu työntää kun palautusnappia painetaan ja päinvastoin. Moottori sakkaa ennekuin 700 bar on saavutettu.
