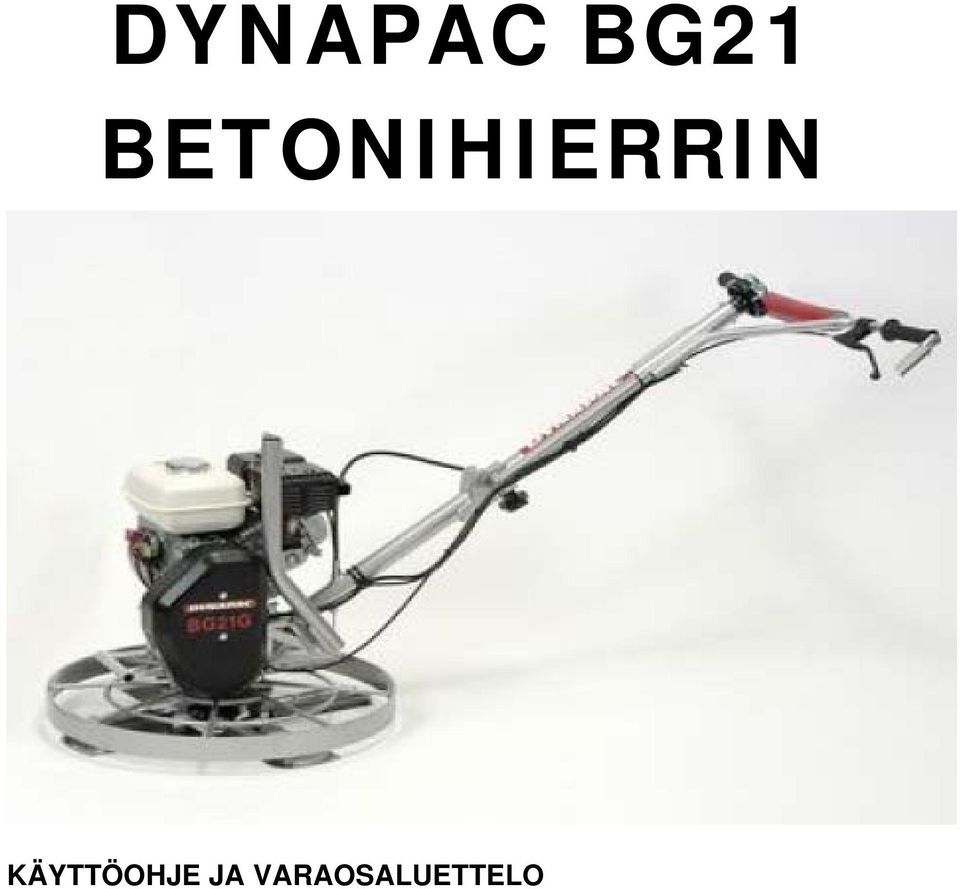

1 DYNAPAC BG21 BETONIHIERRIN KÄYTTÖOHJE JA VARAOSALUETTELO

2 TURVALLISUUSOHJEET KONEET : Voimanlähteet: sähkö-, paineilma-, bensiini- tai dieselöljymoottori. MERKIT : Turvallisuusohjeissa esiintyvillä sanoilla VAARA ja tarkoitetaan seuraavaa: VAARA koskee vaaraa tai vaarallista tilannetta, josta saattaa aiheutua vakava vamma tai kuolema, ellei VAARA-varoitusta noudateta. koskee vaaraa tai vaarallista tilannetta, josta saattaa aiheutua vamma tai laitteen vioittuminen ellei TA noudateta. - TURVALLISUUTESI KANNALTA TÄRKEITÄ OHJEITA : VAARA Konetta ei saa muuttaa ilman valmistajalta etukäteen saatua lupaa. Käytä vain alkuperäisiä osia. Jos teet muutoksia ilman valmistajan etukäteen antamaa lupaa, siitä saattaa aiheutua vakavia henkilövahinkoja. - Nämä suositukset on koottu kansainvälisistä turvallisuusstandardeista. Tarkista ja ota huomioon myös paikalliset ohjeet. Ennen kui otat koneen käyttöön, lue nämä ohjeet huolellisesti ja pidä ne helposti saatavilla. - Huolehdi, että käyttöä, turvallisuutta ja huoltoa koskevat kilvet ovat aina helposti luettavia. - Koneen käyttö on rajattu tarkoituksiin, jotka on eritelty tuotetta käsittelevässä aineistossa. - Vaihda vioittuneet osat välittömästi. Vaihda kuluneet osat ajoissa. - TURVAVARUSTEET : VAARA Kone ja/tai sen käyttö voi ylittää sallitun 85 db:n äänenvoimakkuuden. Pitkäaikainen altistuminen voimakkaalle äänelle ilman kuulosuojaimia saattaa aiheuttaa pysyvän kuuluvaurion. Pitkäaikainen altistuminen tärinälle saattaa vahingoittaa käsiä, sormia ja ranteita. Älä käytä konetta, jos se aiheuttaa hankaluutta, krampin tai kipua. Käänny lääkärin puoleen ennen kuin jatkat koneella työskentelyä. - Käytä aina yleisesti hyväksyttyjä turvavarusteita. Koneen käyttäjien ja sen läheisyydessä työskentelevien tulisi käyttää seuraavia turvavarusteita: - Turvakypärää - Kuulosuojaimia - Pölysuojainta pölyisissä pakoissa - Suojakäsineitä - Turvakenkiä - Suojalaseja Vältä väljää vaatetusta, koska se saattaa tarttua laitteeseen. Jos olet pitkätukkainen, käytä hiusverkkoa. - TYÖPAIKKA : Älä käytä laitetta räjähdysalttiissa paikassa. Älä käytä bensiini-tai dieselkäyttöistä laitetta paikassa, jonka ilmanvaihto on puutteellinen. Tällaiset laitteet kehittävät myrkyllisiä kaasuja, jotka saattavat aiheuttaa vakavia riskejä terveydelle. 2

3 - VOIMANLÄHTEET : Varmista, että voimanlähde vastaa voimassaolevia paikallisia ja kansainvälisten standardien mukaisia turvallisuusohjeita. - Sähkölaitteet: Varmista, että laite on yhdistetty tyyppikilvessä mainittuun jännitteeseen ja taajuuteen. Voimansiirtokaapelin tulee olla oikean kokoinen. Varmista, ettei kaapeli tai laitteen pistoke ole vioittunut. Älä koskaan katkaise virtaa laitteesta vetämällä pistoke pistorasiasta. Käytä laitteen katkaisijaa. Huolehdi, ettei kaapeli joudu lähelle laitteen liikkuvia osia. - Paineilmakojeet: Tarkista, että paineilmaletku ja sen kytkin ovat ehjiä. Älä koskaan yritä irrottaa paineilmaletkua, jossa on painetta. Katkaise ensin ilmantulo kompressorista ja jätä koje käyntiin niin pitkäksi aikaa, että se itse irrottaa letkun muutaman sekunnin kuluttua. - Bensiini- tai dieselkäyttöinen laite: Bensiinillä on hyvin alhainen syttymispiste ja se saattaa räjähtää tietyissä tilanteissa. Älä sijoita laitetta minkään kuuman tai kipinöitä aiheuttavan esineen läheisyyteen, älä tupakoi, kun käsittelet polttoainetta. Odota, että laite on jäähtynyt ennen kuin täytät tankin. - LAITTEEN KÄYNNISTYS : Ennen kuin aloitat laitteen käytön, tutustu siihen ja varmista, ettei siinä ole mitään selviä vikoja. Käynnistä sen jälkeen laite ohjeiden ja varaosaluettelon mukaan. - KÄYTTÖ : Käytä laitetta vain siihen tarkoitukseen, mihin se on suunniteltu. Varmista, että tiedät, kuinka laite pysäytetään vaaratilanteen uhatessa. Älä koske pyöriviin osiin laitteen käydessä. - HUOLTO : Vain ammattitaitoinen henkilö saa huoltaa laitetta. Älä päästä asiattomia henkilöitä laitteen läheisyyteen. Älä suorita huoltoa, kun laite on liikkeessä tai moottori on käynnissä. Älä koskaan käytä viallista laitetta. - OLE HUOLELLINEN : Keskity aina siihen, mitä olet tekemässä. Käytä tervettä järkeä. Älä koskaan käytä laitetta, jos ole väsynyt tai lääkkeiden, alkoholin tai muiden näköön, reakiokykyyn, harkintakykyyn, taitoon tai arvostelukykyyn vaikuttavien aineiden vaikutuksen alainen. 3

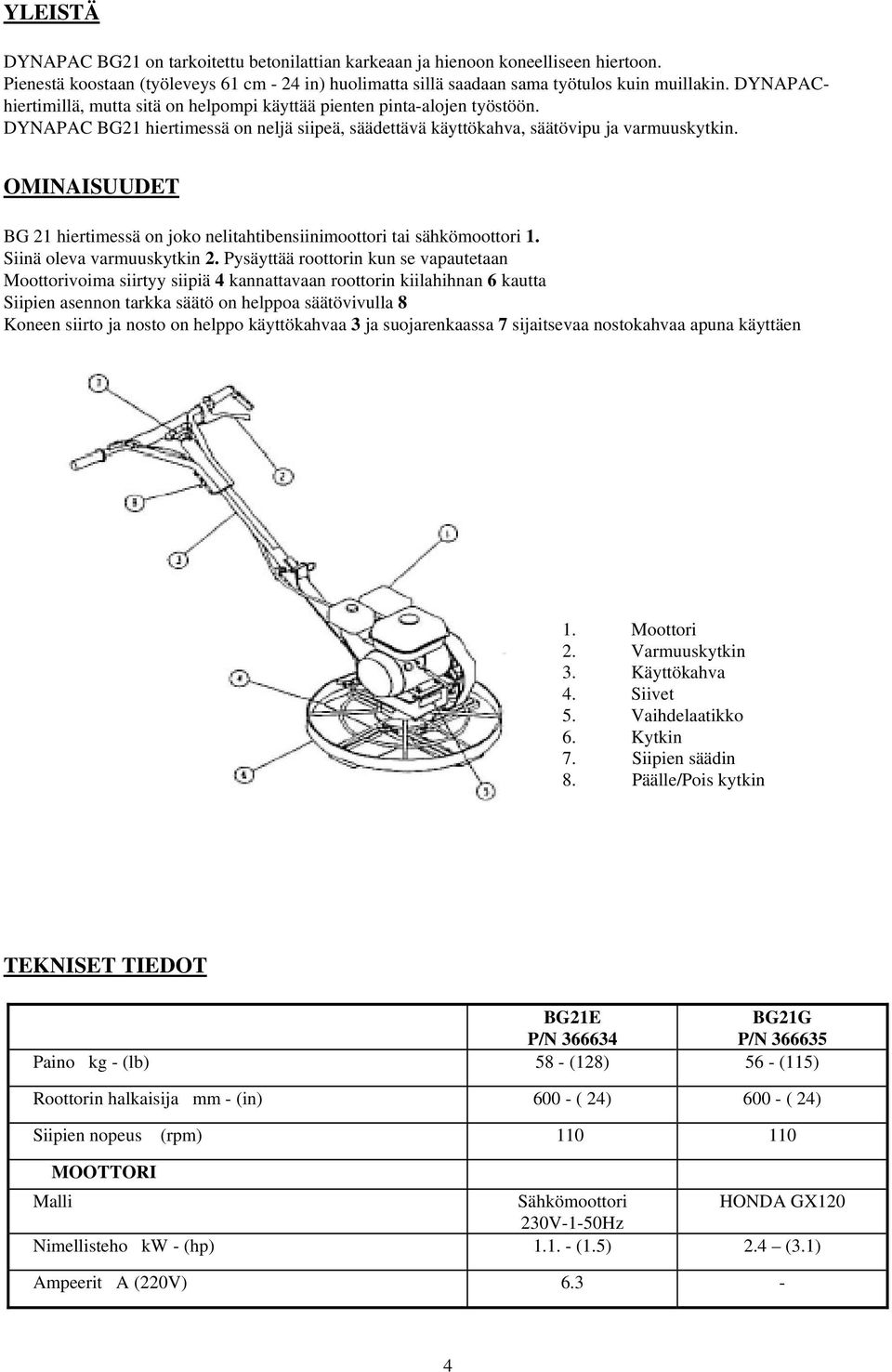

4 YLEISTÄ DYNAPAC BG21 on tarkoitettu betonilattian karkeaan ja hienoon koneelliseen hiertoon. Pienestä koostaan (työleveys 61 cm - 24 in) huolimatta sillä saadaan sama työtulos kuin muillakin. DYNAPAChiertimillä, mutta sitä on helpompi käyttää pienten pinta-alojen työstöön. DYNAPAC BG21 hiertimessä on neljä siipeä, säädettävä käyttökahva, säätövipu ja varmuuskytkin. OMINAISUUDET BG 21 hiertimessä on joko nelitahtibensiinimoottori tai sähkömoottori 1. Siinä oleva varmuuskytkin 2. Pysäyttää roottorin kun se vapautetaan Moottorivoima siirtyy siipiä 4 kannattavaan roottorin kiilahihnan 6 kautta Siipien asennon tarkka säätö on helppoa säätövivulla 8 Koneen siirto ja nosto on helppo käyttökahvaa 3 ja suojarenkaassa 7 sijaitsevaa nostokahvaa apuna käyttäen 1. Moottori 2. Varmuuskytkin 3. Käyttökahva 4. Siivet 5. Vaihdelaatikko 6. Kytkin 7. Siipien säädin 8. Päälle/Pois kytkin TEKNISET TIEDOT BG21E BG21G P/N P/N Paino kg - (lb) 58 - (128) 56 - (115) Roottorin halkaisija mm - (in) ( 24) ( 24) Siipien nopeus (rpm) MOOTTORI Malli Sähkömoottori HONDA GX V-1-50Hz Nimellisteho kw - (hp) (1.5) 2.4 (3.1) Ampeerit A (220V) 6.3-4

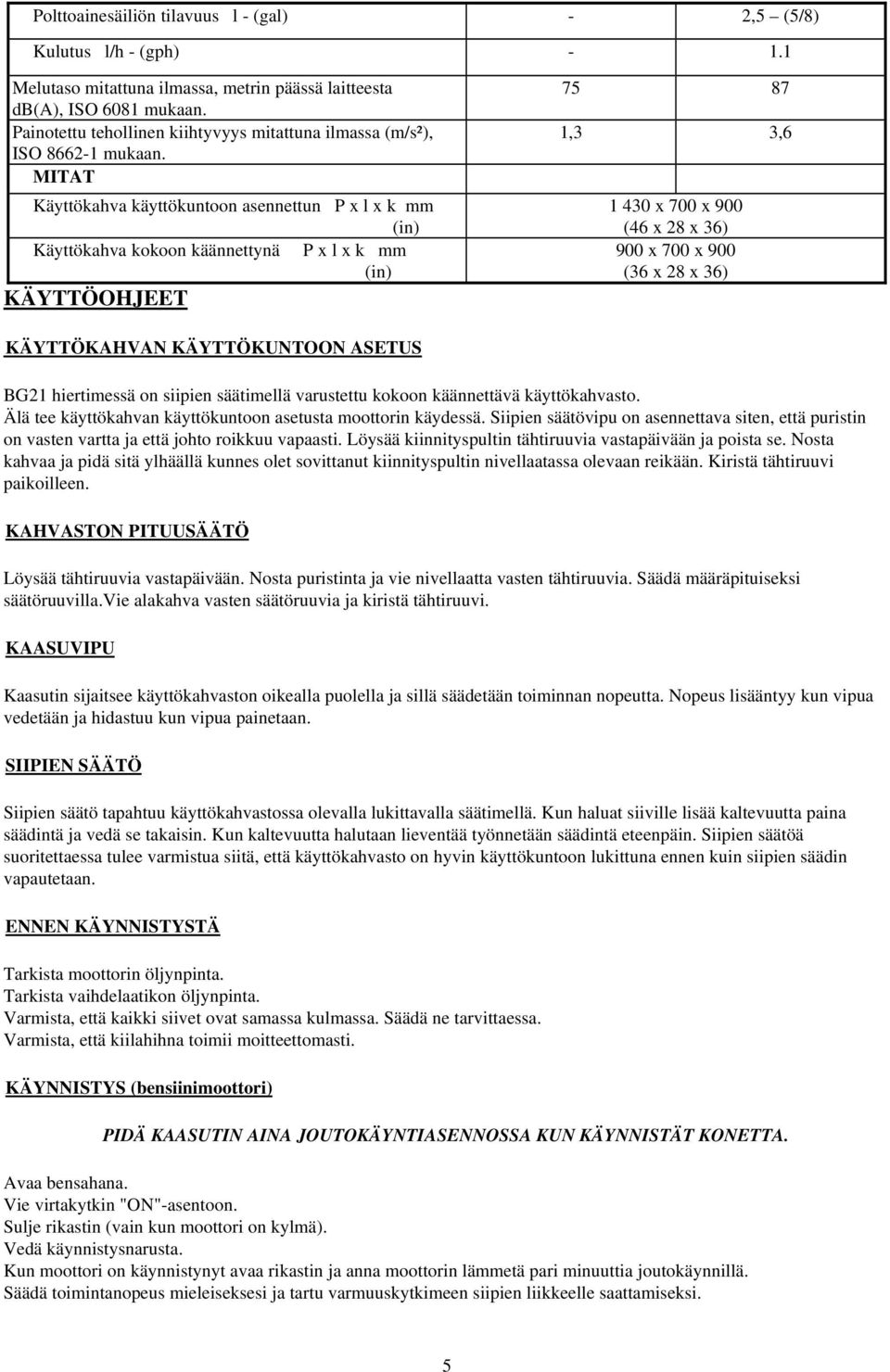

5 Polttoainesäiliön tilavuus l - (gal) - 2,5 (5/8) Kulutus l/h - (gph) Melutaso mitattuna ilmassa, metrin päässä laitteesta db(a), ISO 6081 mukaan. Painotettu tehollinen kiihtyvyys mitattuna ilmassa (m/s²), ISO mukaan. MITAT Käyttökahva käyttökuntoon asennettun P x l x k mm (in) Käyttökahva kokoon käännettynä P x l x k mm (in) KÄYTTÖOHJEET ,3 3, x 700 x 900 (46 x 28 x 36) 900 x 700 x 900 (36 x 28 x 36) KÄYTTÖKAHVAN KÄYTTÖKUNTOON ASETUS BG21 hiertimessä on siipien säätimellä varustettu kokoon käännettävä käyttökahvasto. Älä tee käyttökahvan käyttökuntoon asetusta moottorin käydessä. Siipien säätövipu on asennettava siten, että puristin on vasten vartta ja että johto roikkuu vapaasti. Löysää kiinnityspultin tähtiruuvia vastapäivään ja poista se. Nosta kahvaa ja pidä sitä ylhäällä kunnes olet sovittanut kiinnityspultin nivellaatassa olevaan reikään. Kiristä tähtiruuvi paikoilleen. KAHVASTON PITUUSÄÄTÖ Löysää tähtiruuvia vastapäivään. Nosta puristinta ja vie nivellaatta vasten tähtiruuvia. Säädä määräpituiseksi säätöruuvilla.vie alakahva vasten säätöruuvia ja kiristä tähtiruuvi. KAASUVIPU Kaasutin sijaitsee käyttökahvaston oikealla puolella ja sillä säädetään toiminnan nopeutta. Nopeus lisääntyy kun vipua vedetään ja hidastuu kun vipua painetaan. SIIPIEN SÄÄTÖ Siipien säätö tapahtuu käyttökahvastossa olevalla lukittavalla säätimellä. Kun haluat siiville lisää kaltevuutta paina säädintä ja vedä se takaisin. Kun kaltevuutta halutaan lieventää työnnetään säädintä eteenpäin. Siipien säätöä suoritettaessa tulee varmistua siitä, että käyttökahvasto on hyvin käyttökuntoon lukittuna ennen kuin siipien säädin vapautetaan. ENNEN KÄYNNISTYSTÄ Tarkista moottorin öljynpinta. Tarkista vaihdelaatikon öljynpinta. Varmista, että kaikki siivet ovat samassa kulmassa. Säädä ne tarvittaessa. Varmista, että kiilahihna toimii moitteettomasti. KÄYNNISTYS (bensiinimoottori) PIDÄ KAASUTIN AINA JOUTOKÄYNTIASENNOSSA KUN KÄYNNISTÄT KONETTA. Avaa bensahana. Vie virtakytkin "ON"-asentoon. Sulje rikastin (vain kun moottori on kylmä). Vedä käynnistysnarusta. Kun moottori on käynnistynyt avaa rikastin ja anna moottorin lämmetä pari minuuttia joutokäynnillä. Säädä toimintanopeus mieleiseksesi ja tartu varmuuskytkimeen siipien liikkeelle saattamiseksi. 5

6 KÄYNNISTYS (sähkömoottori) Varmista, että verkkovirran sähköjännite vastaa moottorin jännitettä. Vie virtakytkin "1"-asentoon. Säädä joutokäynnille samoin kuin bensiinimoottoreissa. PYSÄYTYS Vapauta varmuuskytkin. Anna moottorin käydä joutokäyntinopeudella (bensiinimoottori). Vie virtakytkin "off"asentoon (bensiinimoottori). Vie virtakytkin "0"-asentoon (sähkömoottori). TÄRKEÄÄ PIDÄ PYÖRIVÄT OSAT PUHTAINA. PIDÄ KAASUTIN AINA JOUTOKÄYNTIASENNOSSA ÄLÄ KOSKAAN NOSTA KONETTA SUOJARENKAASTA POISTA TASAUSLAIKKA ENNEN KUIN NOSTAT KONETTA SUORITA SUOJAKYTKIMEN TESTAUS AINA ENNEN TYÖN ALOITUSTA ÄLÄ KOSKAAN TÄYTÄ POLTTOAINETANKKIA KONEEN KÄYDESSÄ TAI KUN SE ON KUUMA TÄYTÄ POLTTOAINETANKKI AINA HYVIN ILMASTOIDUSSA TILASSA KAUKANA LÄMPÖLÄHTEISTÄ JA AVOTULESTA IRROITA SYTYTYSTULPAN JOHTO AINA ENNEN HUOLTOA IRROITA KONE VERKKOVIRRASTA AINA ENNEN HUOLTOA. LISÄVARUSTEET Siipisetti (4 kpl) n Hiertolevy n HUOLTO PÄIVITTÄIN Poista betoni laitteesta ja sivele siivet ja siipivarret dieselöljyllä joka käyttökerran jälkeen. Tarkista moottorin öljynpinta. Lisää öljyä tarvittaessa maksimimäärään asti. Älä täytä liikaa. Katso ohjeet moottorin ohjekirjasta. Tarkista vaihteiston öljynpinta vaihdelaatikon sivulla olevasta tarkistustulpasta. Täytä tarvittaessa SAE öljyllä. Puhdista ilmansuodattimen kansi. Tarkista ja säädä siipien kulmat sopivan toiminnan mukaiseksi. Tarkista varmuuskytkimen toiminta. VIIKOITTAIN (50 tunnin välein) Tarkista hihnan kireys kun varmuuskytkin on kireällä. Säädä kireys tarvittaessa. Tarkista siipien kunto ja vaihda ne tarvittaessa. Vaihda moottoriöljy. Katso ohjeet moottorin ohjekirjasta. Voitele siipien varret tarvittaessa (neljä rasvanippaa). 6
