1 KÄYTTÖ- JA HUOLTO-OHJEET C-SARJAN PUHALTIMILLE 1

2 Keskipakoispuhallin C-sarja Näiden ohjeiden tulee aina olla puhallinta käyttävän henkilöstön saatavilla. Ennen asennusta ja kytkemistä tulee seuraavat ohjeet lukea. Seuraamalla tarkoin ohjeita varmistetaan häiriötön käyttö vuosiksi. Oikeudet muutoksiin pidätetään. Ongelmatilanteissa ottakaa aina yhteys valmistajaan. Sisältö A B C D E F G Tekniset tiedot Takuu Turvallisuus Asennus Käyttö Huolto Varaosalista A. Tekniset tiedot Seuraavat tiedot koskevat puhaltimen perusmallia. Toimitettu puhallin voi poiketa perusmallista, tarkista merkkikilvestä tai tekstistä: Erikoismalli. Matalapainepuhaltimen c-sarjan kaapu ja puhallinpyörä ovat valmistettu sinkitystä teräslevystä. Puhallinpyörä on tyyppiä F eteenpäin kaartuvin siivin, jolla voi yksinomaan kuljettaa puhdasta kaasua. C-sarjan puhaltimessa on taakse kaartuvat, tyyppiä B olevat siivet. Mahdolliset kiinteät kappaleet ja epäpuhtaudet on suodatettava pois ennen puhallinta. Siirrettävän kaasun lämpötila ei saa nousta yli 80ºC. Puhallinta ei saa käyttää ympäristössä, jonka lämpötila nousee yli 40ºC eikä myöskään räjähdysalttiissa tilassa. Puhaltimeen ei saa tehdä muutoksia. Erikoismalli jota voidaan käyttää muuhun kuin yllämainittuun voi tilata pyynnöstä. Kytkennän, huollon ja varaosien tilauksen yhteydessä on merkkikilven tiedot huomioitava! Erikoismallit Lämpökytkin, räjähdyssuojattu moottori ja puhallinpyörä ja kaapu voidaan valmistaa muusta materiaalista pyynnöstä. 2

Sisältö A B C D E F G Tekniset tiedot Takuu Turvallisuus Asennus Käyttö Huolto Varaosalista A. Tekniset tiedot Seuraavat tiedot koskevat puhaltimen perusmallia.

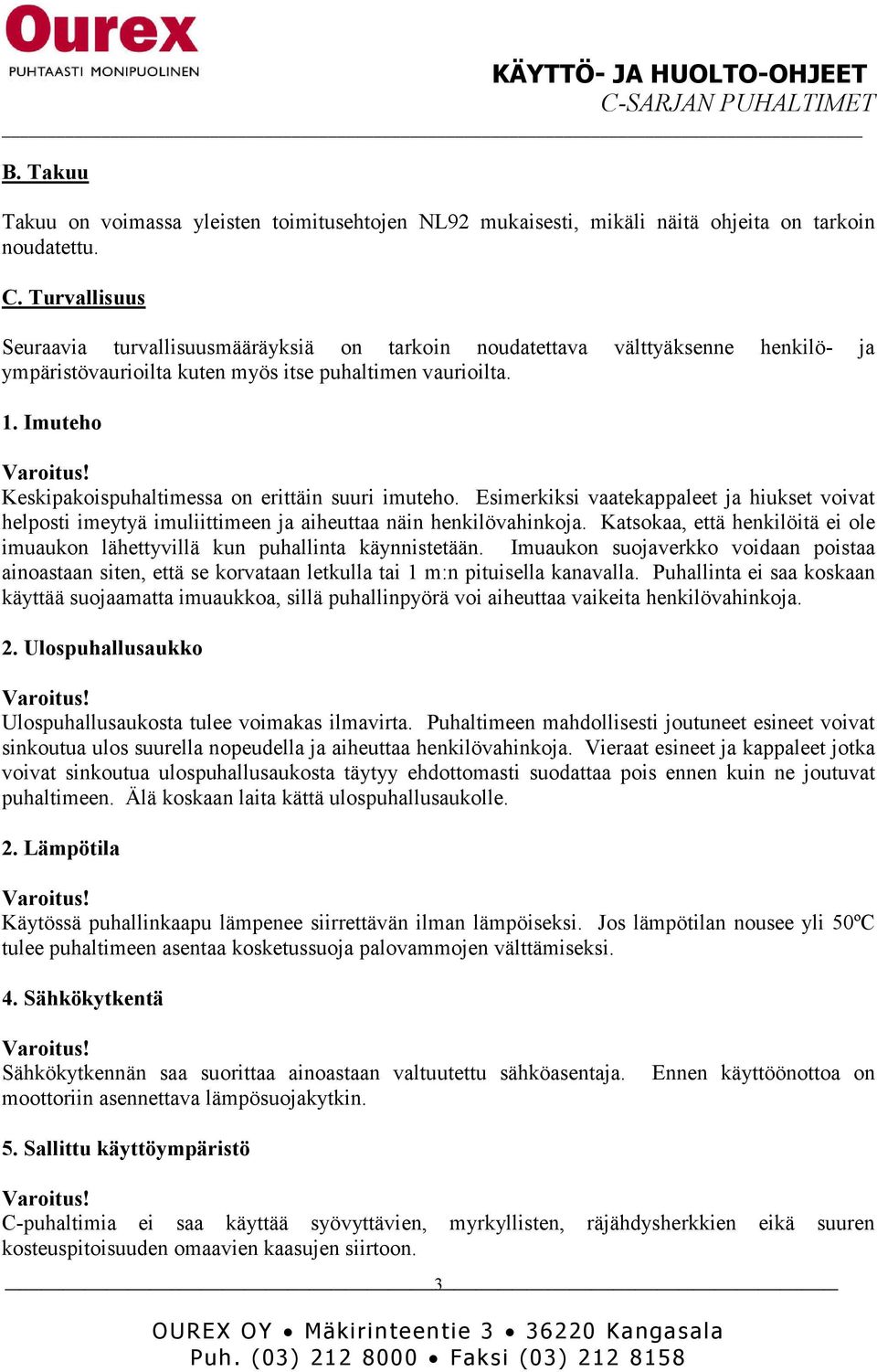

3 B. Takuu Takuu on voimassa yleisten toimitusehtojen NL92 mukaisesti, mikäli näitä ohjeita on tarkoin noudatettu. C. Turvallisuus Seuraavia turvallisuusmääräyksiä on tarkoin noudatettava välttyäksenne henkilö- ja ympäristövaurioilta kuten myös itse puhaltimen vaurioilta. 1. Imuteho Keskipakoispuhaltimessa on erittäin suuri imuteho. Esimerkiksi vaatekappaleet ja hiukset voivat helposti imeytyä imuliittimeen ja aiheuttaa näin henkilövahinkoja. Katsokaa, että henkilöitä ei ole imuaukon lähettyvillä kun puhallinta käynnistetään. Imuaukon suojaverkko voidaan poistaa ainoastaan siten, että se korvataan letkulla tai 1 m:n pituisella kanavalla. Puhallinta ei saa koskaan käyttää suojaamatta imuaukkoa, sillä puhallinpyörä voi aiheuttaa vaikeita henkilövahinkoja. 2. Ulospuhallusaukko Ulospuhallusaukosta tulee voimakas ilmavirta. Puhaltimeen mahdollisesti joutuneet esineet voivat sinkoutua ulos suurella nopeudella ja aiheuttaa henkilövahinkoja. Vieraat esineet ja kappaleet jotka voivat sinkoutua ulospuhallusaukosta täytyy ehdottomasti suodattaa pois ennen kuin ne joutuvat puhaltimeen. Älä koskaan laita kättä ulospuhallusaukolle. 2. Lämpötila Käytössä puhallinkaapu lämpenee siirrettävän ilman lämpöiseksi. Jos lämpötilan nousee yli 50ºC tulee puhaltimeen asentaa kosketussuoja palovammojen välttämiseksi. 4. Sähkökytkentä Sähkökytkennän saa suorittaa ainoastaan valtuutettu sähköasentaja. moottoriin asennettava lämpösuojakytkin. Ennen käyttöönottoa on 5. Sallittu käyttöympäristö C-puhaltimia ei saa käyttää syövyttävien, myrkyllisten, räjähdysherkkien eikä suuren kosteuspitoisuuden omaavien kaasujen siirtoon. 3

Imuteho Keskipakoispuhaltimessa on erittäin suuri imuteho. Esimerkiksi vaatekappaleet ja hiukset voivat helposti imeytyä imuliittimeen ja aiheuttaa näin henkilövahinkoja.

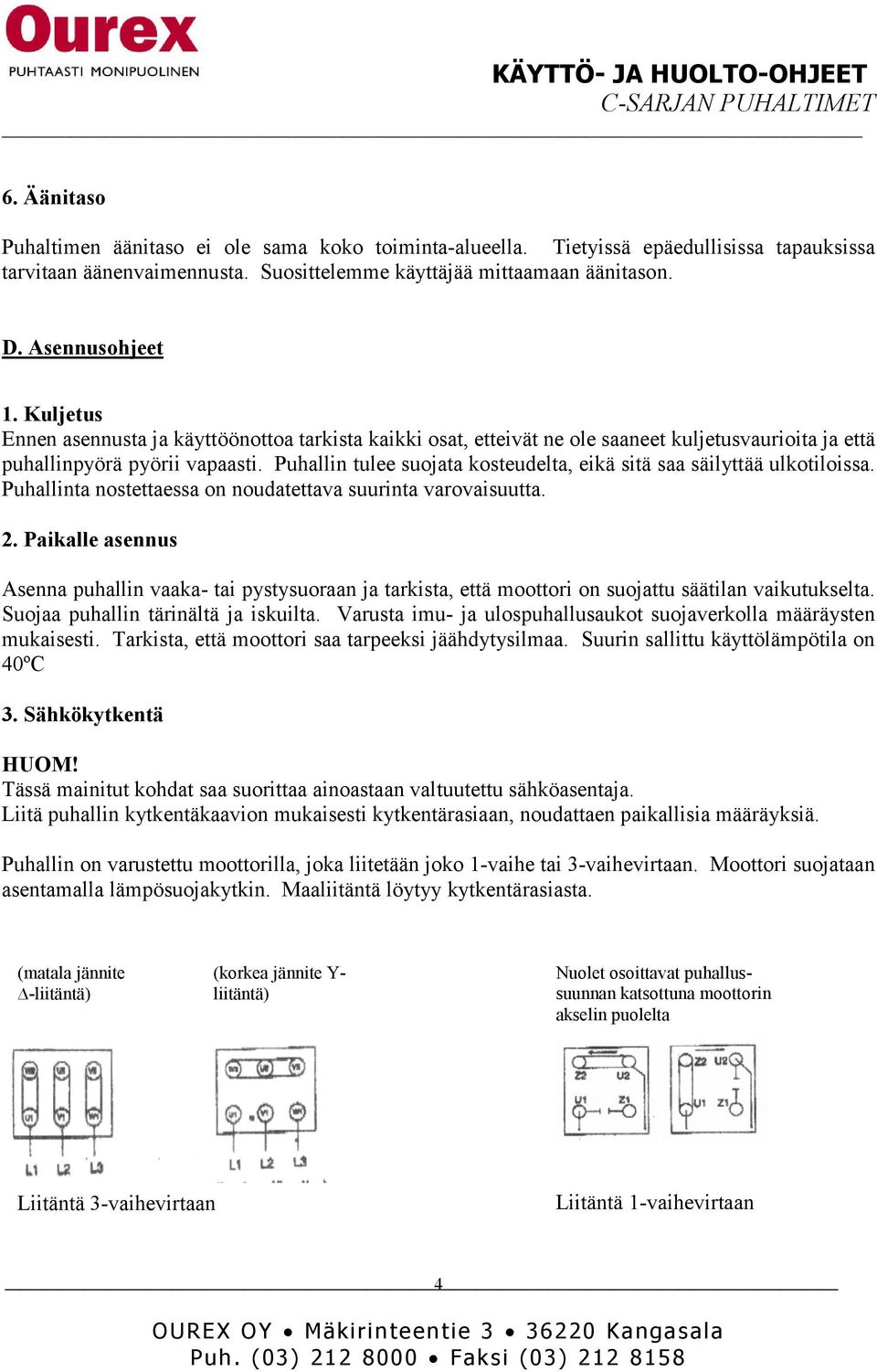

4 6. Äänitaso Puhaltimen äänitaso ei ole sama koko toiminta-alueella. Tietyissä epäedullisissa tapauksissa tarvitaan äänenvaimennusta. Suosittelemme käyttäjää mittaamaan äänitason. D. Asennusohjeet 1. Kuljetus Ennen asennusta ja käyttöönottoa tarkista kaikki osat, etteivät ne ole saaneet kuljetusvaurioita ja että puhallinpyörä pyörii vapaasti. Puhallin tulee suojata kosteudelta, eikä sitä saa säilyttää ulkotiloissa. Puhallinta nostettaessa on noudatettava suurinta varovaisuutta. 2. Paikalle asennus Asenna puhallin vaaka- tai pystysuoraan ja tarkista, että moottori on suojattu säätilan vaikutukselta. Suojaa puhallin tärinältä ja iskuilta. Varusta imu- ja ulospuhallusaukot suojaverkolla määräysten mukaisesti. Tarkista, että moottori saa tarpeeksi jäähdytysilmaa. Suurin sallittu käyttölämpötila on 40ºC 3. Sähkökytkentä HUOM! Tässä mainitut kohdat saa suorittaa ainoastaan valtuutettu sähköasentaja. Liitä puhallin kytkentäkaavion mukaisesti kytkentärasiaan, noudattaen paikallisia määräyksiä. Puhallin on varustettu moottorilla, joka liitetään joko 1-vaihe tai 3-vaihevirtaan. Moottori suojataan asentamalla lämpösuojakytkin. Maaliitäntä löytyy kytkentärasiasta. (matala jännite -liitäntä) (korkea jännite Y- liitäntä) Nuolet osoittavat puhallussuunnan katsottuna moottorin akselin puolelta Liitäntä 3-vaihevirtaan Liitäntä 1-vaihevirtaan 4

Puhallin tulee suojata kosteudelta, eikä sitä saa säilyttää ulkotiloissa. Puhallinta nostettaessa on noudatettava suurinta varovaisuutta. 2.

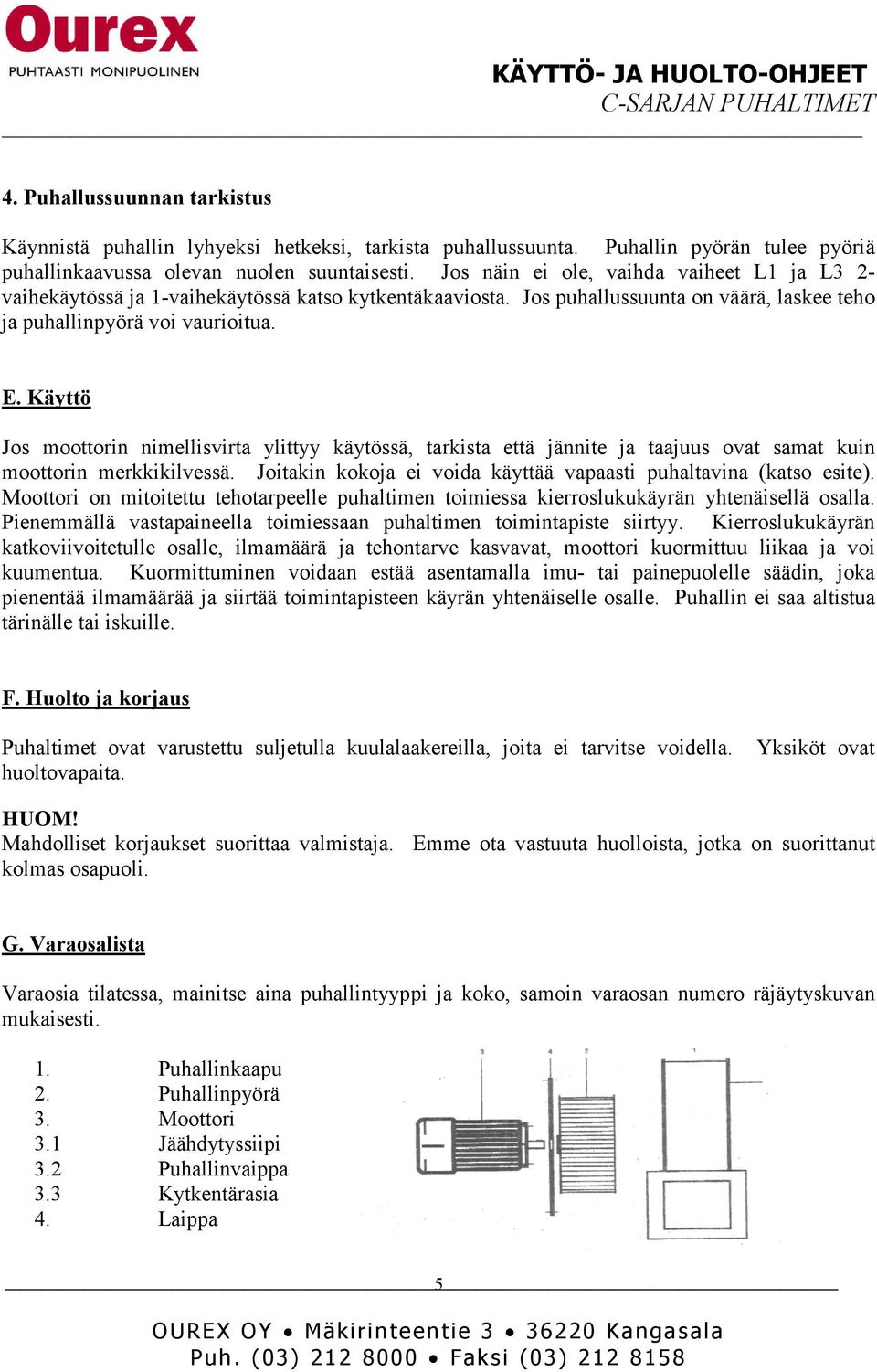

5 4. Puhallussuunnan tarkistus Käynnistä puhallin lyhyeksi hetkeksi, tarkista puhallussuunta. Puhallin pyörän tulee pyöriä puhallinkaavussa olevan nuolen suuntaisesti. Jos näin ei ole, vaihda vaiheet L1 ja L3 2- vaihekäytössä ja 1-vaihekäytössä katso kytkentäkaaviosta. Jos puhallussuunta on väärä, laskee teho ja puhallinpyörä voi vaurioitua. E. Käyttö Jos moottorin nimellisvirta ylittyy käytössä, tarkista että jännite ja taajuus ovat samat kuin moottorin merkkikilvessä. Joitakin kokoja ei voida käyttää vapaasti puhaltavina (katso esite). Moottori on mitoitettu tehotarpeelle puhaltimen toimiessa kierroslukukäyrän yhtenäisellä osalla. Pienemmällä vastapaineella toimiessaan puhaltimen toimintapiste siirtyy. Kierroslukukäyrän katkoviivoitetulle osalle, ilmamäärä ja tehontarve kasvavat, moottori kuormittuu liikaa ja voi kuumentua. Kuormittuminen voidaan estää asentamalla imu- tai painepuolelle säädin, joka pienentää ilmamäärää ja siirtää toimintapisteen käyrän yhtenäiselle osalle. Puhallin ei saa altistua tärinälle tai iskuille. F. Huolto ja korjaus Puhaltimet ovat varustettu suljetulla kuulalaakereilla, joita ei tarvitse voidella. huoltovapaita. Yksiköt ovat HUOM! Mahdolliset korjaukset suorittaa valmistaja. kolmas osapuoli. Emme ota vastuuta huolloista, jotka on suorittanut G. Varaosalista Varaosia tilatessa, mainitse aina puhallintyyppi ja koko, samoin varaosan numero räjäytyskuvan mukaisesti. 1. Puhallinkaapu 2. Puhallinpyörä 3. Moottori 3.1 Jäähdytyssiipi 3.2 Puhallinvaippa 3.3 Kytkentärasia 4. Laippa 5

Käyttö Jos moottorin nimellisvirta ylittyy käytössä, tarkista että jännite ja taajuus ovat samat kuin moottorin merkkikilvessä. Joitakin kokoja ei voida käyttää vapaasti puhaltavina (katso esite).
