1 Vastaanottaja Joensuun kaupunki Kaupunkirakenneyksikkö Asiakirjatyyppi Suunnitelmaselostus Päivämäärä VANHAN VALTATIEN LIIKENTEEN YLEIS- SUUNNITELMA

2 LIIKENTEEN YLEISSUUNNITELMA 1 Tarkastus Päivämäärä Laatija Tarkastaja Hyväksyjä Kuvaus Jouni Mikkonen Mikko Ruokolainen Teemu Matilainen Viite

3 LIIKENTEEN YLEISSUUNNITELMA 2 SISÄLTÖ 1. Suunnittelualue Yleistä Suunnittelualue 3 2. Suunnittelun lähtökohdat ja nykytilanne Työn tarkoitus ja tavoitteet Aiemmat suunnitelmat ja selvitykset Nykyiset järjestelyt Liikennemäärät Maankäyttö ja kaavoitus Suunnittelualueen ongelmat Suunnittelun lähtökohdat ja suunnitteluperiaatteet 8 3. Liikenteen yleissuunnitelma Tyyppipoikkileikkaus Viskaalintie Ilomantsin rata Kartanontie Karhunkaari Karhunkaari Kivikontie Kivikontie Rovastinkatu Kukkosentie Kukkosentie Haapajoki Haapajoki Uutelantie Uutelantie Mulonniementie Mulonniementie Tiedontie Muut tutkitut vaihtoehdot Kukkosen alikulku Tonteille ajon järjestelyt plv Vanha valtatie plv Vanha valtatie plv (Vanha valtatie 28) Kustannukset 20 LIITTEET Liite Suunnitelmakartta plv :1000 Liite Suunnitelmakartta plv :1000 Liite Suunnitelmakartta plv :1000 Liite Suunnitelmakartta plv :1000 Liite Pituusleikkaus plv :1000 / 1:100 Liite Pituusleikkaus plv :1000 / 1:100 Liite Pituusleikkaus plv :1000 / 1:100 Liite Pituusleikkaus plv :1000 / 1:100

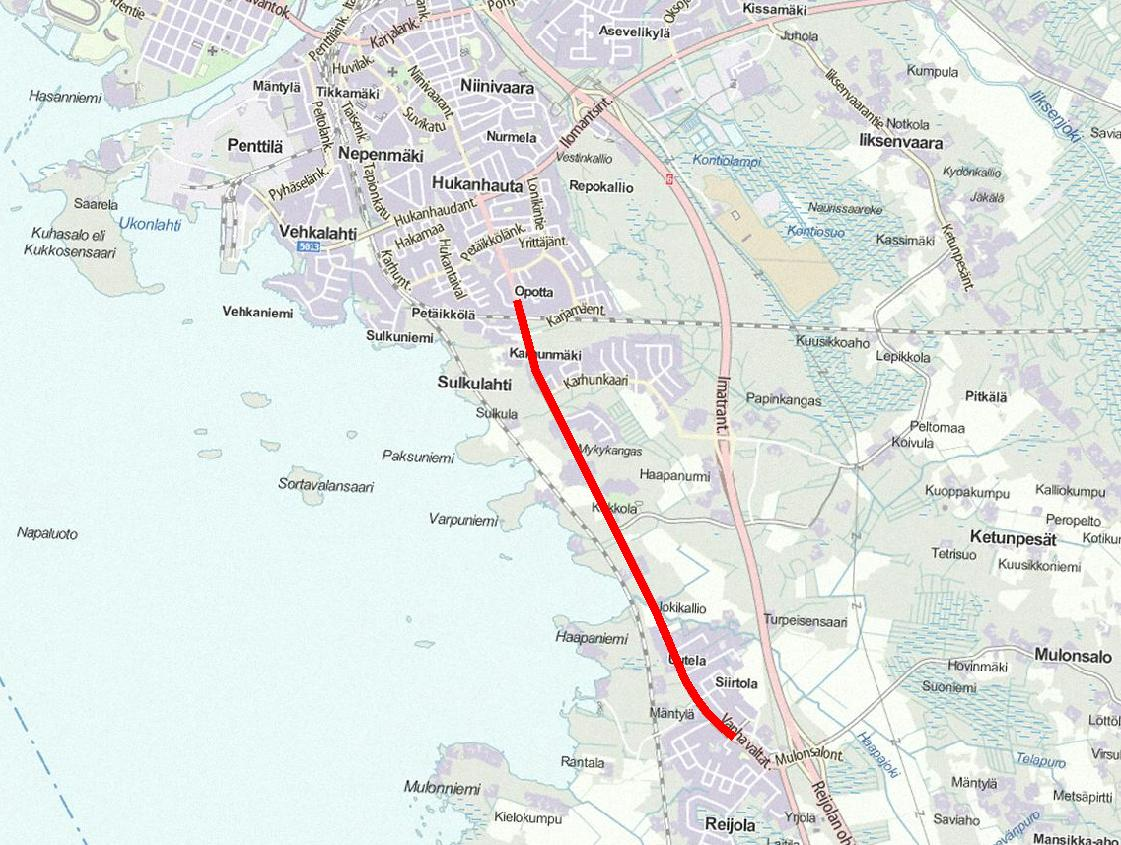

4 LIIKENTEEN YLEISSUUNNITELMA 3 1. SUUNNITTELUALUE 1.1 Yleistä Suunnitelma on laadittu Joensuun kaupungin kaupunkirakenneyksikön toimeksiannosta. Ohjausryhmän työskentelyyn ovat osallistuneet Timo Ritala, Jarmo Tihmala, Ari Varonen ja Kalle Sivén Joensuun kaupungilta. Ryhmä on pitänyt kaksi kokousta. Suunnitelman on laatinut Ramboll Finland Oy, jossa työhön ovat osallistuneet Jouni Mikkonen ja Mikko Ruokolainen. 1.2 Suunnittelualue Suunnittelualue käsittää Vanhan valtatien Viskaalintien ja Tiedontien väliseltä osuudelta. Suunnittelualue on esitetty kuvassa 1. Kuva 1. Suunnittelualue

5 LIIKENTEEN YLEISSUUNNITELMA 4 2. SUUNNITTELUN LÄHTÖKOHDAT JA NYKYTILANNE 2.1 Työn tarkoitus ja tavoitteet Tämän työn tarkoituksena on laatia liikenteen yleissuunnitelma Vanhalle valtatielle välillä Viskaalintie Tiedontie. Suunnitelmassa esitetään katuosuuden ajoneuvoliikenteen, joukkoliikenteen sekä jalankulku- ja pyöräilyväylien järjestelyt. Liikenteen yleissuunnitelma toimii pohjana kaavoitukselle ja katuverkon jatkosuunnittelulle. Työn tavoitteena on parantaa sekä jalankulku- ja pyöräliikenteen että ajoneuvoliikenteen ja joukkoliikenteen olosuhteita ja liikenneturvallisuutta. Toimenpiteillä pyritään tukemaan katuosuuden luonnetta ja visuaalista ilmettä entisestä valtatiestä katumaisemmaksi kaupunginosia yhdistäväksi pääväyläksi. 2.2 Aiemmat suunnitelmat ja selvitykset Vanhalle valtatielle ei ole aiemmin laadittu koko Hukanhauta Reijola osuutta käsittävää yleissuunnitelmaa, vaan katuosuutta suunniteltu uusien asuinalueiden laajenemisen mukaisessa tahdissa. Joensuun liikenneturvallisuussuunnitelmassa ei ole osoitettu toimenpiteitä suunnittelualueelle. Karhunmäen vaiheen III eli alueen eteläosan katusuunnittelu on käynnissä. Alueelle on laadittu asemakaava ja katuverkon yleissuunnitelma, joka liittyy osittain myös Vanhaan valtatiehen. 2.3 Nykyiset järjestelyt Vanha valtatie on entinen valtatie 6, joten kadun geometria on tiemäinen ja katu on osittain ympäristöön nähden korkealla penkereellä. Kadun ajoradan leveys on noin 7,5 8,0 metriä. Nopeusrajoitus on keskustan suunnasta Paksuniementien eteläpuolelle 50km/h (taajama) ja siitä Reijolan suuntaan Haapajoen eteläpuolelle 60km/h. Haapajoen eteläpuolelta Reijolaan on 50km/h (taajama) rajoitus, joka muuttuu Siirtolantien liittymässä 40km/h nopeusrajoitukseksi. Kadun länsipuolella on yhdistetty jalankulku- ja pyöräilyväylä koko suunnitteluosuudella. Väylän leveys on pääosin 3,0m, mutta paikoitellen se kapenee jopa alle 2,5m leveyteen. Kadun itäpuolella kevyen liikenteen väylästö yltää vielä tällä hetkellä keskustan suunnasta Mesikämmenentiehen saakka ja Reijolan suunnasta Tiedontiehen saakka. Katuosuus on valaistu. 2.4 Liikennemäärät Suunnittelualueen nykyiset vuorokausiliikenteen määrät (KAVL 2012) sekä ennuste (KAVL 2030) on esitetty kuvissa 2 ja 3.

6 LIIKENTEEN YLEISSUUNNITELMA 5 Kuva 2. Vuorokausiliikenteen määrä 2012, KAVL Kuva 3. Vuorokausiliikenteen määrä 2030, KAVL

7 LIIKENTEEN YLEISSUUNNITELMA Maankäyttö ja kaavoitus Suunnittelualue sijoittuu kolmen kaupunginosan, Hukanhaudan, Karhunmäen ja Reijolan aluelle. Suunnittelualueen pohjois-, itä- ja eteläosa on asemakaavoitettu. Kuva 4. Ajantasa-asemakaava. Reijolan kaupunginosaan on laadinnassa Kainulan asemakaava, joka käsittää Haapajoen, Vanhan valtatien, Mulonniementien ja Joensuu-Imatra rautatien välisen alueen. Asemakaavassa on esitetty uutta asuinrakentamista Uutelantien liittymän eteläpuolella sijaitsevan Monosen puutarhan ja Mulonniementien väliselle alueelle. Vanhan valtatien länsipuolelle ei ole vielä voimassa olevaa asemakaavaa Ilomantsin radan ja Haapajoen välisellä osuudella, joten siellä yleissuunnitelman lähtökohtana on ollut yleiskaava.

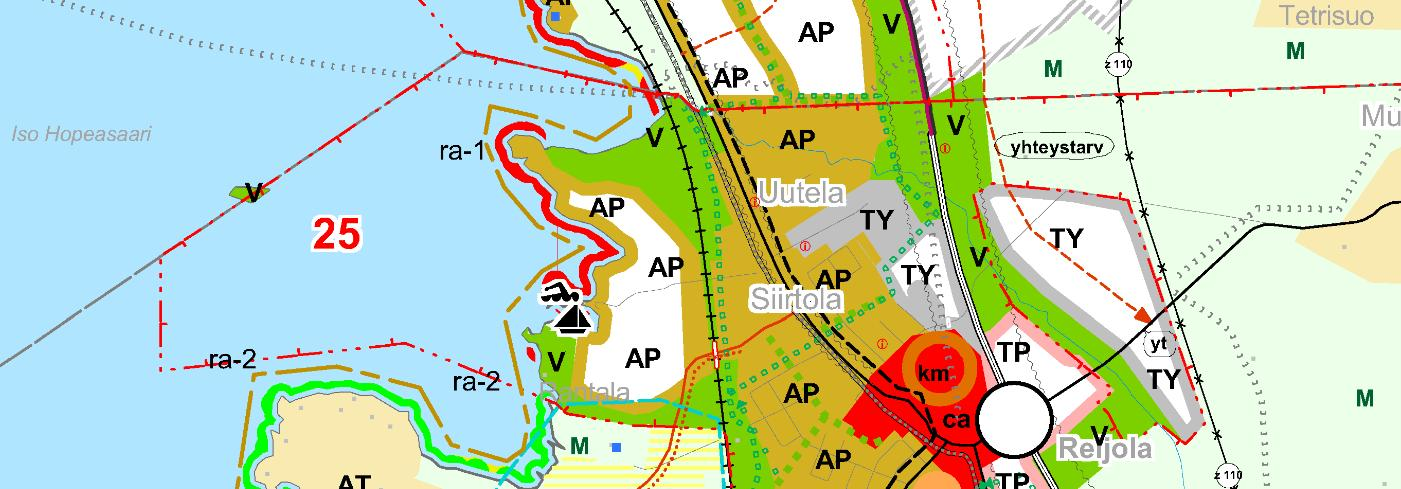

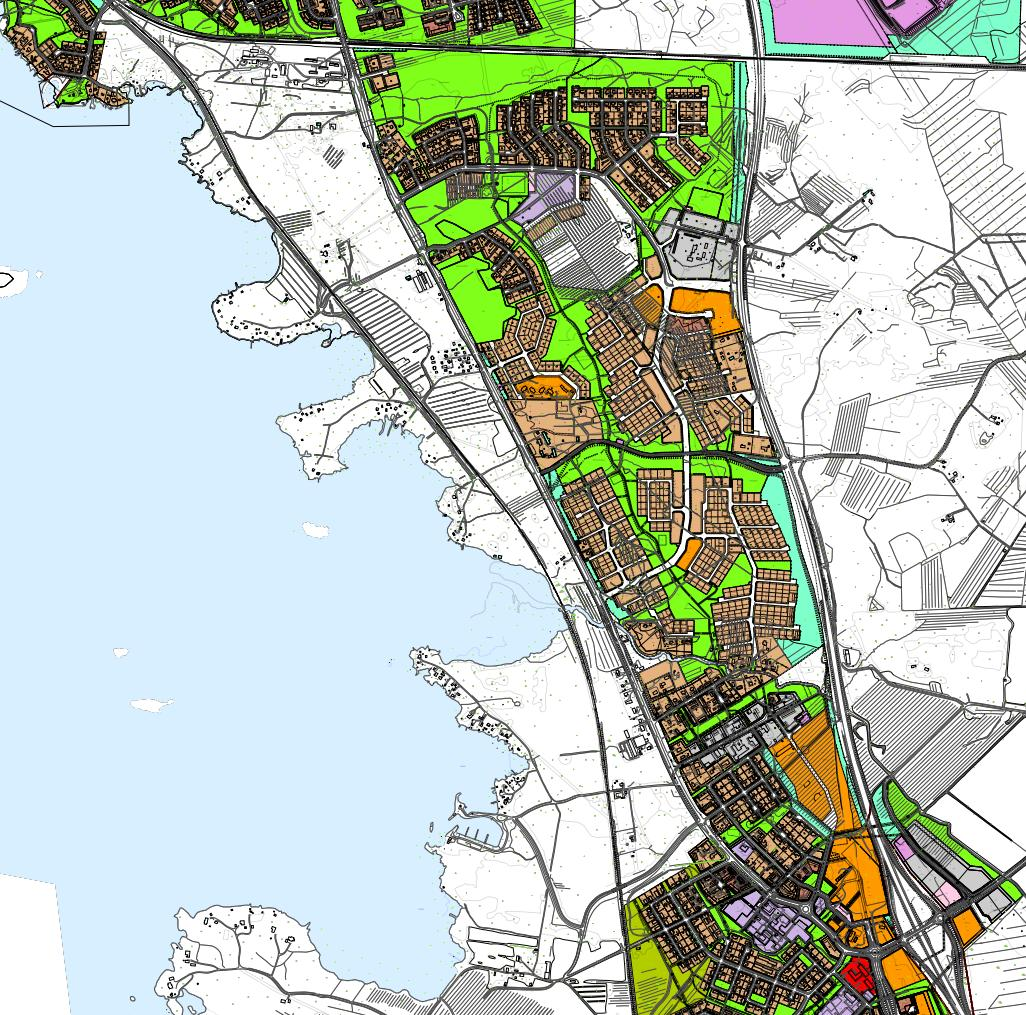

8 LIIKENTEEN YLEISSUUNNITELMA 7 Kuva 5. Kainulan asemakaavaluonnos. Kuva 6. Ote yleiskaavasta.

9 LIIKENTEEN YLEISSUUNNITELMA Suunnittelualueen ongelmat Suunnittelualueen keskeisiä liikenteellisiä puutteita ovat mm.: Kadun itäpuolen jalankulku ja pyöräilyväylästö ei ole jatkuva Pääsuunnan jouheva ja tiemäinen geometria ei tue nopeusrajoituksia Reijolassa Vanhaan valtatiehen liittyvät tonttiliittymät ovat jyrkkiä Paikoitellen yhdistetty jalankulku- ja pyöräilyväylä on erotettu ajoradasta reunatuella Katu- ja tonttiliittymissä on näkemäongelmia Ilomantsin rataa käytetään ulkoilureittinä 2.7 Suunnittelun lähtökohdat ja suunnitteluperiaatteet Tämän liikenteen yleissuunnitelman suunnittelun alustavina periaatteina olivat: Vanhan valtatien tasaus pyritään pitämään nykyisenä. Alikulkujen kohdalla on tarpeen mukaan mahdollista nostaa kadun tasausta. Ajorataa ei kavenneta Tavoitteena muuttaa reunatuella erotetut jalankulku- ja pyöräilyväylät välikaistalla ajoradasta erotetuiksi Jalankulku- ja pyöräilyväylät molemmilla puolilla katua koko suunnitteluosuudella Kaikki Vanhan valtatien ylittävät suojatien tehdään saarekkeellisina. Lähtökohtaisesti saarekkeen leveys on 3,0m Yhdistellään Vanhaan valtatiehen liittyviä tonttiliittymiä Lähtökohtaisesti pyritään sovittamaan suunnitelmaratkaisut nykyiselle katualueelle Tarkistetaan joukkoliikenteen pysäkkien sijainnit ja kehittämistarpeet

10 LIIKENTEEN YLEISSUUNNITELMA 9 3. LIIKENTEEN YLEISSUUNNITELMA 3.1 Tyyppipoikkileikkaus Lähtökohtana Vanhalla valtatiellä on alla olevan mukainen tyyppipoikkileikkaus, jota sovelletaan tapauskohtaisesti. Kuva 7. Vanhan valtatien peruspoikkileikkaus 3.2 Viskaalintie Ilomantsin rata Viskaalintien länsipuolelle tehdään Vanhan valtatien ylittävälle suojatielle saareke ja parannetaan liittymässä näkemää keskustan suuntaan raivaamalla puustoa. Radan pohjoispuolelle varaudutaan rakentamaan alikulku radan suuntaiselle ulkoilureitille, joka yhdistää Vanhan valtatien länsipuolisten asuinalueiden reitistöt Repokallion ulkoilureitteihin. Kuva 6. Viskaalintien liittymän ja Ilomantsin radan alueen toimenpiteet

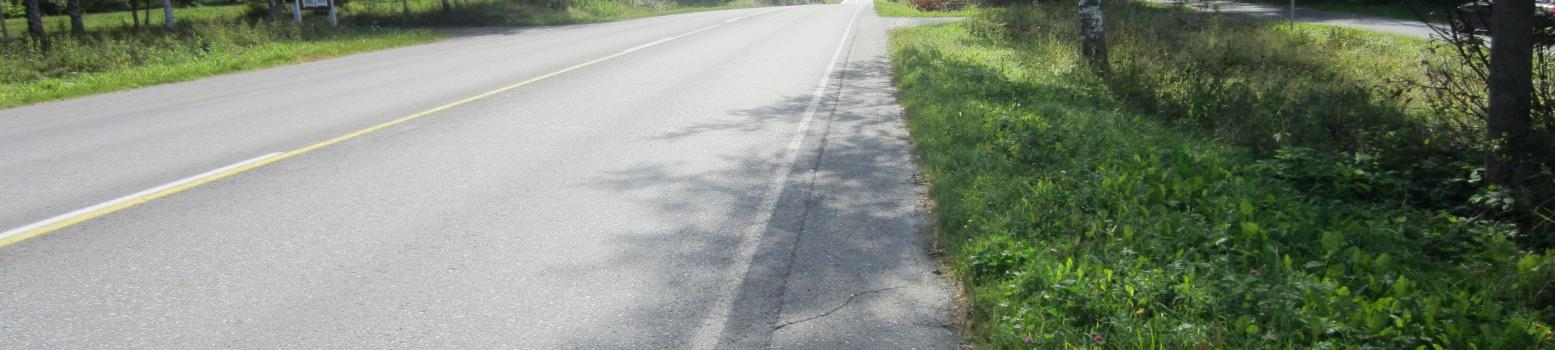

11 LIIKENTEEN YLEISSUUNNITELMA Kartanontie Karhunkaari Kartanontien ja Käpäläpolun välillä muutetaan liittymä-, pysäkki- sekä jalankulku- ja pyöräilyväylien järjestelyjä. Kartanontien eteläpuolella olevat pysäkit säilyvät, mutta niiden sijaintia muutetaan hieman. Liittymän eteläpuolella olevalle suojatielle rakennetaan suojatiesaareke. Kotilahdentien liittymän sijaintia muutetaan hieman, mutta lopullinen paikka tarkentuu alueen asemakaavan laatimisen ja katuverkon jatkosuunnittelun yhteydessä. Karhunmäen suunnasta tulevan yhdistetyn jalankulku- ja pyöräilyreitin jatkeeksi rakennetaan alikulku. Alikulun rakentaminen edellyttää Vanhan valtatien tasauksen nostamista ja kaavamuutosta alikulun länsipuolella. Käpäläpolun eteläpuolella muutetaan reunatuella erotettu yhdistetty jalankulku- ja pyöräilyväylä välikaistalla erotetuksi. Kiinteistön 15:36 kohdalla päätettiin rajallisen tilan vuoksi säilyttää väylä nykyisellään. Kuva 7. Käpäläpolun liittymän kohdalla yhdistetty jalankulku- ja pyöräilyväylä jää tilanpuutteen vuoksi reunatuella erotetuksi. Kuva 8. Kartanontien ja Karhunkaaren välisen katuosuuden toimenpiteet.

12 LIIKENTEEN YLEISSUUNNITELMA Karhunkaari Kivikontie Vanhan valtatien ja Karhunkaaren liittymäjärjestelyt säilyvät nykyisinä. Paksuniementien pohjoispuolelle on laadittu jo aiemmissa suunnitteluvaiheissa luonnos alikulusta. Alikulku edellyttää kaavamuutosta kadun länsipuolella. Puutarhan tonttiliittymässä on nykyisine huono näkemä molempiin suuntiin. Liittymä siirretään Paksuniementien puolelle. Samalla poistetaan liittymän eteläpuolella oleva pysäkki, koska Karhunkaaren liittymässä oleva pysäkki on lähellä ja sijoittuu alikulkuun nähden paremmin. Puutarhan kohdalla plv reunatuella erotettu yhdistetty jalankulku- ja pyöräilyväylä muutetaan 4,0m välikaistalla erotetuksi. Puutarhan kohdalla muutos edellyttää katualueen leventämistä ja kaavamuutosta. Kuva 9. Paksuniementien liittymän ympäristön toimenpiteet. Vanhan valtatien itäpuolelle rakennetaan yhdistetty jalankulku- ja pyöräilyväylä, jonka toteutussuunnittelu on käynnissä ja väylän arvioitu toteutusajankohta on vuonna Kivikontien liittymän pohjoispuolella kiinteistölle 15:46 sallitaan tontille ajo tässä vaiheessa yhdistetyn jalankulku- ja pyöräilyväylän kautta, mutta Vanhan valtatien länsipuolen asemakaavan laatimisen yhteydessä tulee tarkastella, voidaanko ajoyhteys järjestää uuden asuinalueen katuverkon kautta. Paksuniementien pohjoisreunaan rakennetaan yhdistetty jalankulku- ja pyöräilyväylä. 3.5 Kivikontie Rovastinkatu Kivikonkadun liittymän eteläpuolelle rakennetaan saarekkeellinen suojatie, joka sijoittuu linjaautopysäkin etupuolelle, mutta tarjoaa pysäkin käyttäjille luontevan ja turvallisen yhteyden. Kivikontien liittymän eteläpuolella oleva Reijolan suunnan pysäkki siirretään Varpaniementien eteläpuolelle. Rovastinkadun ja Vanhan valtatien suuntaisten jalankulku- ja pyöräilyväylien toteutussuunnittelu on käynnissä ja niiden toteutusajankohdaksi on arvioitu 2015.

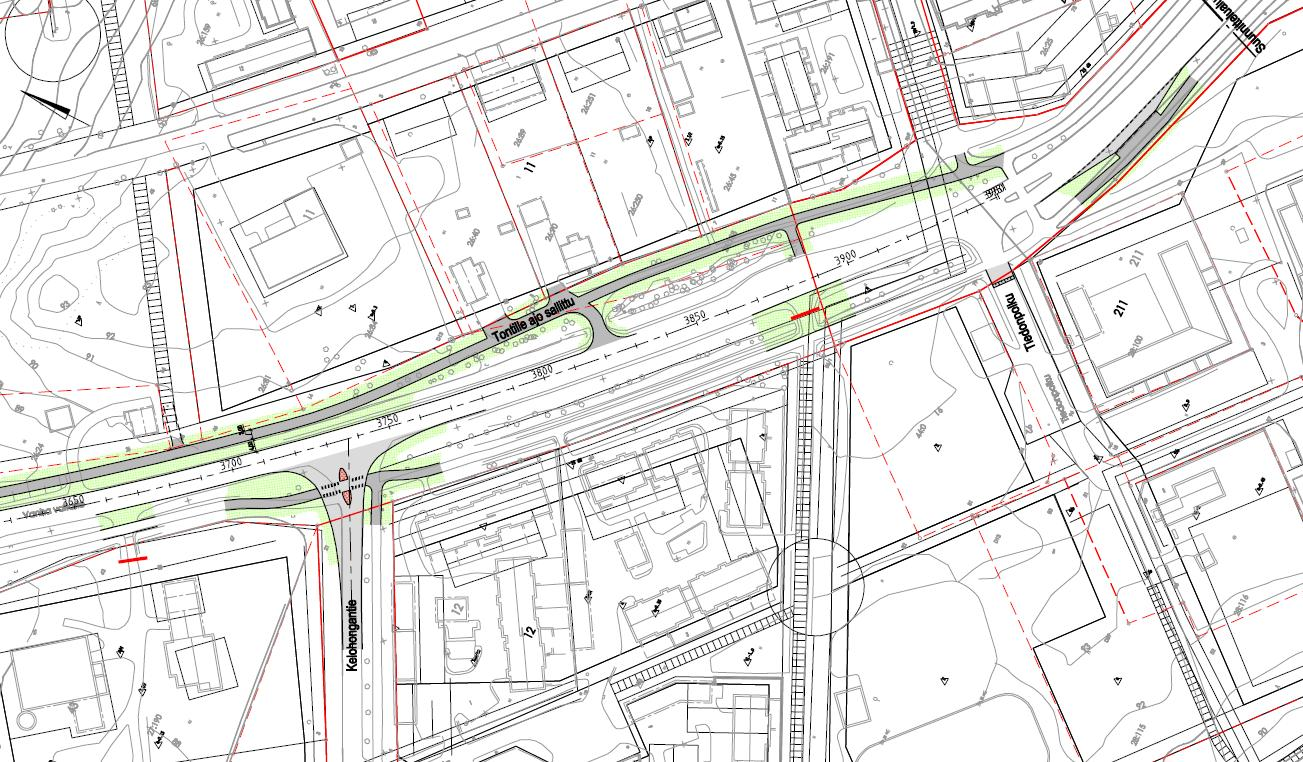

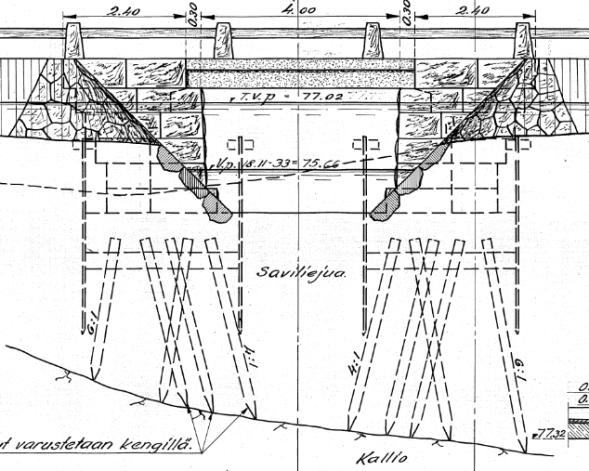

13 LIIKENTEEN YLEISSUUNNITELMA Kukkosentie Kukkosentien liittymä Vanhalle valtatielle poistuu ja muuttuu jalankulku- ja pyöräily-yhteydeksi. Kukkosentien suunnasta väylä ohjataan alikulkuun, johon sijoittuvat myös latu ja moottorikelkkareitti. Väylät järjestellään siten, että nämä eivät risteä keskenään. Hakolahdentien liittymässä olevat pysäkit sijoitetaan lähemmäs Kukkosentien alikulkua. Kuva 10. Kukkosen alueen toimenpiteet. Kukkosentien ympäristöön laadittiin useita vaihtoehtoisia ratkaisuja, jotka on esitetty kappaleessa 4.1. Alikulun kulkuyhteyksien järjestäminen ja pysäkkien sijoittaminen optimaalisesti on haasteellista. Jalankulku- ja pyöräilyväylän ei tulisi ristetä ladun ja moottorikelkkareitin kanssa, pysäkit tulisi sijoittaa siten, että alikulun käyttö olisi kadun ylittämisen sijaan houkuttelevaa ja lisäksi pääsuunnan pyöräilyn pääreittien tulisi ohjautua sujuvasti alikulun ohi. Valitussa vaihtoehdossa edellä mainitut vaatimukset pääosin toteutuvat. 3.7 Kukkosentie Haapajoki Kukkosentiestä etelään rakennetaan jalankulku- ja pyöräilyväylä kadun itäpuolelle. Plv väylä tehdään reunatuella erotettuna. Karhunkaaren liittymän molemmin puolin tehdään linja-autopysäkit ja liittymän eteläpuolelle rakennetaan suojatiesaareke. Myös Karhunkaaren liittymähaaran suojatie tehdään saarekkeellisena. Haapajoen sillan länsipuolelle tehdään yhdistetylle jalankulku- ja pyöräilyväylälle uusi erillinen silta. Suunnittelun yhteydessä tutkittiin yhtenä vaihtoehtona nykyisen ajoneuvoliikenteen sillan leventämistä, mutta todettiin erillisen sillan rakentaminen edullisemmaksi ja ratkaisultaan paremmaksi vaihtoehdoksi. Kuva 11. Haapajoen nykyinen silta.

14 LIIKENTEEN YLEISSUUNNITELMA Haapajoki Uutelantie Haapajoen eteläpuolella olevat pysäkit poistetaan. Plv kadun itäpuolella uusi yhdistetty jalankulku- ja pyöräilyväylä tehdään reunatuella erotettuna ja tonttiliittymän paikka siirretään pohjoiseen, jotta tonttiliittymän tasausta voidaan parantaa. Kadun itäpuolella plv neljä tonttiliittymää yhdistetään yhdeksi liittymäksi. Tonteille ajo sallitaan yhdistetyn jalankulku- ja pyöräilyväylän kautta. Tällä osuudella väylää levennetään 5,0m leveäksi. Korottamalla samalla väylän tasausta, saadaan liittymistä Vanhalle valtatielle parannettua. Nykyisten tonttiliittymien pituuskaltevuus on noin 10%. Kuva 12. Uutelantien pohjoispuolella tonttiliittymät ovat jyrkkiä. Kuva 13. Uutelantien pohjoispuolen toimenpiteet.

15 LIIKENTEEN YLEISSUUNNITELMA Uutelantie Mulonniementie Uutelantien ja Mulonniementien välillä järjestellään tonttiliittymiä, suojateitä ja pysäkkejä uudelleen. Puutarhan tonttiliittymä siirtyy rakennettavan Puutarhakadun puolelle. Kuva 14. Uutelantien ja Mulonniementien välisen katuosuuden toimenpiteet Mulonniementie Tiedontie Mulonniementien eteläpuolella pysäkki- ja suojatiejärjestelyt säilyvät nykyisinä. Kadun itäpuolella yhdistettyä jalankulku- ja pyöräilyväylää jatketaan Tiedontien liittymään saakka, jossa se liittyy nykyiseen väylään. Kelohongantien liittymäjärjestelyjä selkeytetään rakentamalla suojatiesaareke Kelohongantielle. Tiedonpolulle rakennetaan hidaste ennen suojatietä ja Tiedonpolun eteläpuolelle rakennetaan uusi linja-autopysäkki. Kuva 15. Mulonniementien ja Tiedontien välisen katuosuuden toimenpiteet.

16 LIIKENTEEN YLEISSUUNNITELMA MUUT TUTKITUT VAIHTOEHDOT Suunnittelutyön yhteydessä tutkittiin myös muita vaihtoehtoisia ratkaisuja, joita ei kuitenkaan viety lopulliseen suunnitelmaan. 4.1 Kukkosen alikulku Kukkosentien alikulusta tutkittiin kuusi eri vaihtoehtoa, joiden lisäksi Haapajoen alueen asemakaavan ja katuverkon yleissuunnitelma laatimisen yhteydessä alikulkuratkaisua on tutkittu. Kuva 16. Haapajoen alueen katuverkon yleissuunnitelman vaihtoehto Kuva 17. Luonnos

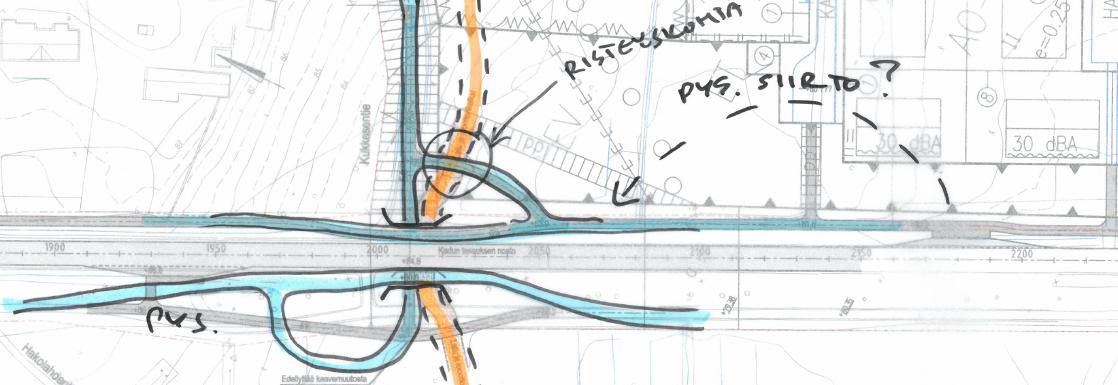

17 LIIKENTEEN YLEISSUUNNITELMA 16 Kuva 18. Luonnos Kuva 19. Luonnos Kuva 20. Luonnos Kuva 21. Luonnos

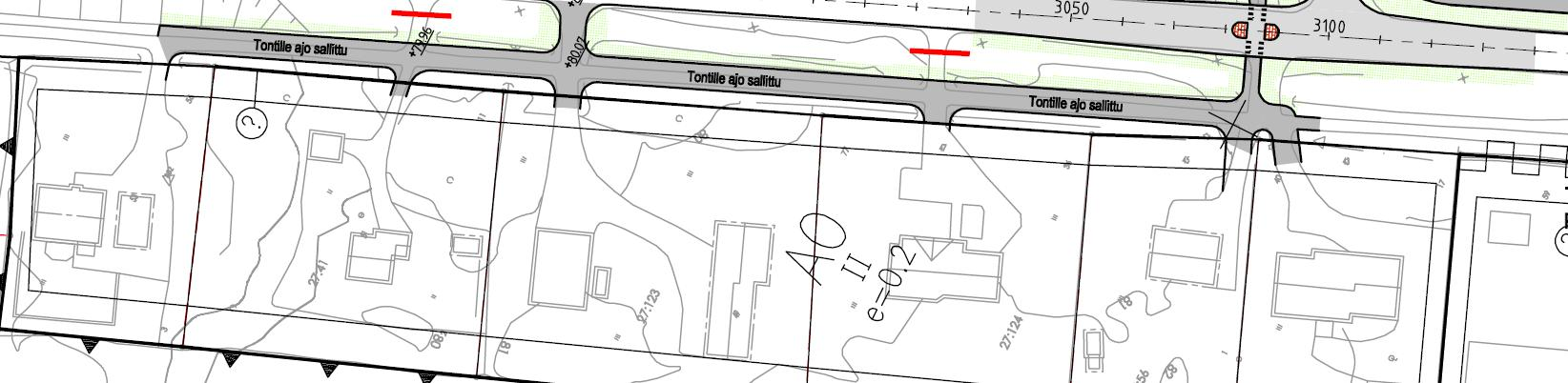

18 LIIKENTEEN YLEISSUUNNITELMA Tonteille ajon järjestelyt plv Uutelantien liittymän pohjoispuolella tutkittiin vaihtoehtoja tonttiliittymien vähentämiseksi sekä tonteille ajon järjestämiseksi. Yhtenä vaihtoehtona tutkittiin tontille ajon erottamista yhdistetystä jalankulku- ja pyöräilyväylästä. Teknisesti ratkaisu olisi toteutettavissa, mm. kunnossapidon kannalta ratkaisu olisi ongelmallinen, joten päädyttiin vaihtoehtoon 1, jossa tonteille ajo on sallittu yhdistetyn jalankulku- ja pyöräilyväylän kautta. Kuva 22. Plv tonteille ajo ve2. Kuva 23. Plv tonteille ajo ve2 poikkileikkaus.

19 LIIKENTEEN YLEISSUUNNITELMA Vanha valtatie plv Uutelantie ja Mulonniementie välillä tutkittiin neljä vaihtoehtoa suojateiden, tonttiliittymien ja pysäkkien järjestelyille. Kuva 24. Plv ve1 Kuva 25. Plv ve2 Kuva 26. Plv ve2b

20 LIIKENTEEN YLEISSUUNNITELMA Vanha valtatie plv (Vanha valtatie 28) Vanha valtatie 28 kohdalla tutkittiin vaihtoehtoja, joilla olemassa oleva kuusiaita olisi mahdollista säilyttää kiinteistön 26:37 kohdalla katualueella oleva kuusiaita. Voimassa olevassa asemakaavassa on varauduttu kuusiaidan siirtoon. Vaihtoehtoina tutkittiin 1,0m, 2,0m ja 4,0m leveää välikaistaa. Kuusiaita olisi ollut mahdollista säilyttää 1,0m välikaistalla, mutta ratkaisu olisi ollut liikennejärjestelyjen kannalta laadukkaan ja pitkäaikaisen ratkaisun esteenä, joten päädyttiin 4,0m välikaistaan. Kuva 27. Vanha valtatie 28 kohdan 1,0m välikaistallinen vaihtoehto. Kuva 28. Vanha valtatie 28 kohdan 1,0m välikaistallinen vaihtoehto. Kuva 29. Vanha valtatie 28 kohdan 4,0m välikaistallinen vaihtoehto.

21 LIIKENTEEN YLEISSUUNNITELMA KUSTANNUKSET Alustavat rakentamiskustannusarviot on laskettu katuosuuksittain Fore-kustannuslaskentaa käyttäen lokakuun 2014 hintatasossa (maanrakennuskustannusindeksi 112,70 (2010 = 100)) yleissuunnitelmatarkkuudella. Katurakentamisen kustannusarvio sisältää rakennusosien lisäksi työmaatehtävät ja tilaajatehtävät. Kustannusarvio tarkentuu jatkosuunnittelussa, kun mm. pintamateriaalit ja vihertyöt määritellään tarkemmin. KUSTANNUSARVIO Viskaalintie-Ilomantsin rata Kartanontie-Karhunkaari Karhunkaari-Kivikontie Kivikontie-Rovastinkatu Kukkosentie Kukkosentie-Haapajoki Haapajoki-Uutelantie Uutelantie-Mulonniementie Mulonniementie-Tiedontie Yhteensä
