DFG/TFG 316 / 320. Käyttöohje

Transkriptio

1 DG/TG 316 / Käyttöohje s

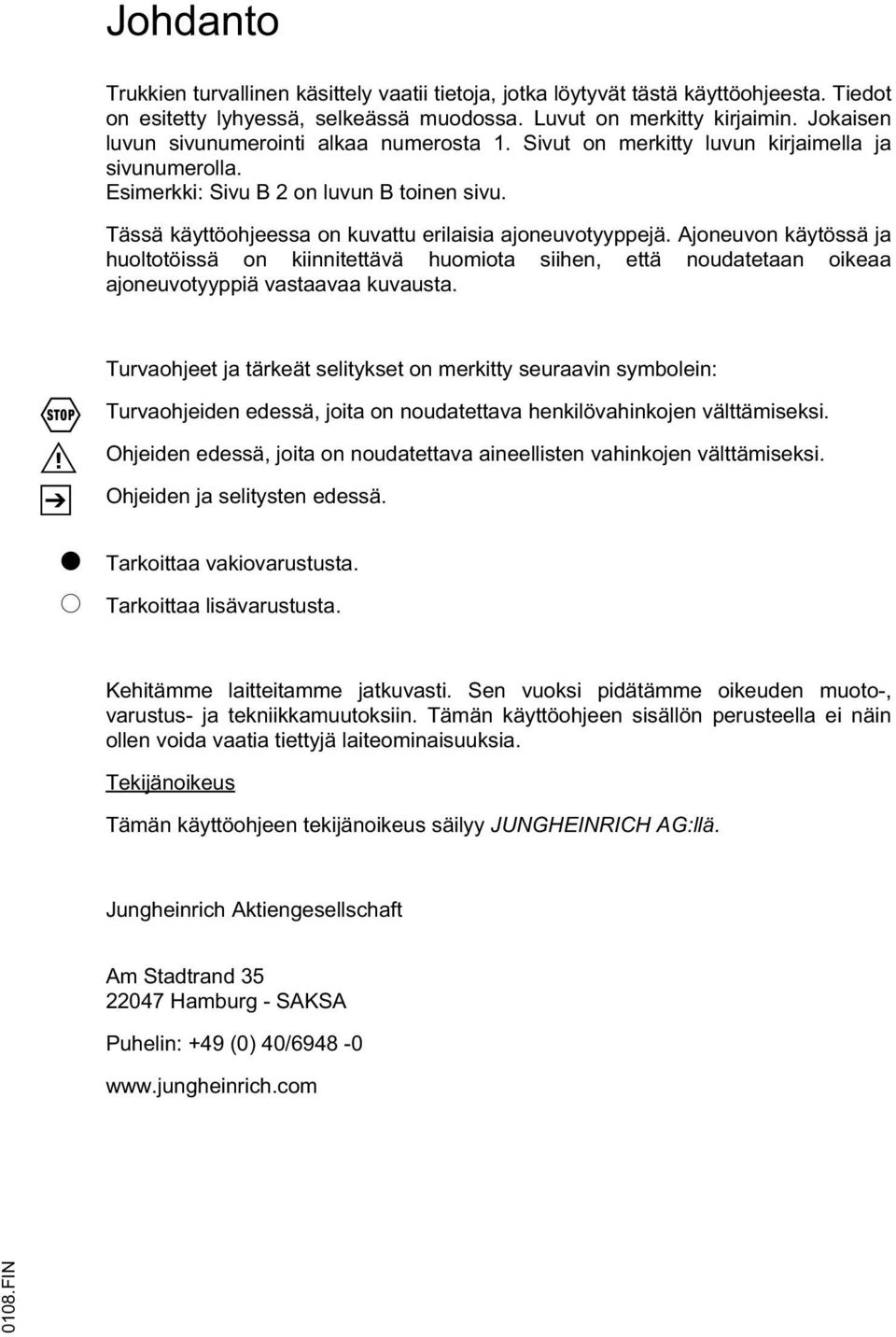

2 Johdanto Trukkien turvallinen käsittely vaatii tietoja, jotka löytyvät tästä käyttöohjeesta. Tiedot on esitetty lyhyessä, selkeässä muodossa. Luvut on merkitty kirjaimin. Jokaisen luvun sivunumerointi alkaa numerosta 1. Sivut on merkitty luvun kirjaimella ja sivunumerolla. Esimerkki: Sivu B 2 on luvun B toinen sivu. Tässä käyttöohjeessa on kuvattu erilaisia ajoneuvotyyppejä. Ajoneuvon käytössä ja huoltotöissä on kiinnitettävä huomiota siihen, että noudatetaan oikeaa ajoneuvotyyppiä vastaavaa kuvausta. M Z t o Turvaohjeet ja tärkeät selitykset on merkitty seuraavin symbolein: Turvaohjeiden edessä, joita on noudatettava henkilövahinkojen välttämiseksi. Ohjeiden edessä, joita on noudatettava aineellisten vahinkojen välttämiseksi. Ohjeiden ja selitysten edessä. Tarkoittaa vakiovarustusta. Tarkoittaa lisävarustusta. Kehitämme laitteitamme jatkuvasti. Sen vuoksi pidätämme oikeuden muoto-, varustus- ja tekniikkamuutoksiin. Tämän käyttöohjeen sisällön perusteella ei näin ollen voida vaatia tiettyjä laiteominaisuuksia. Tekijänoikeus Tämän käyttöohjeen tekijänoikeus säilyy JUNGHEINRICH AG:llä. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - SAKSA Puhelin: +49 (0) 40/ IN

3 0108.IN

4 Sisällysluettelo A B Tarkoituksenmukainen käyttö Ajoneuvon kuvaus 1 Käytön kuvaus... B 1 2 Rakenneryhmä- ja toimintakuvaus... B Ajoneuvo... B 3 3 Tekniset tiedot vakiomalli... B Suoritustiedot DG... B Moottoritiedot... B Renkaat... B Nostolaitemallit... B EN-standardit... B Käyttöolosuhteet... B 12 4 Merkintäpaikat ja tyyppikilvet... B Tyyppikilpi, ajoneuvo... B Ajoneuvon kuormakaavio... B Lisälaitteen kuormakaavio... B 15 C Kuljetus ja ensimmäinen käyttöönotto 1 Lastaus nosturilla... C 1 2 Ajoneuvon varmistus kuljetettaessa... C 2 3 Ensimmäinen käyttöönotto... C 3 4 Ajoneuvon hinaaminen... C 3 D Ajoneuvon tankkaus 1 Dieselpolttoaineen ja nestekaasun käyttöön liittyvät turvallisuusmääräykset... D 1 2 Dieselpolttoaineen tankkaus... D 2 3 Vaihda nestekaasupullo... D IN I 1

5 E Ohjaus 1 Tehdaskuljetusajoneuvojen käytön turvallisuusmääräykset... E 1 2 Hallinta- ja näyttöelementtien kuvaus... E 3 3 Ajoneuvon käyttöönotto... E Tarkastukset ja toimenpiteet ennen päivittäistä käyttöönottoa... E Ajoneuvot, joissa on rajoitettua pään liikkuvuus X (o)... E Kuljettajan istuimen säätö... E Turvavyö... E Ohjauspylvään säätö... E Ajoneuvon käynnistäminen... E Käynnistäminen TG... E Käynnistäminen DG... E Häiriöilmoitukset käytössä... E Moottorin sammuttaminen... E 18 4 Työskentely tehdaskuljetusajoneuvolla... E Ajokäyttöä koskevat turvallisuusmääräykset... E Ajaminen... E Ohjaaminen... E Jarruttaminen... E Nostolaitteen ja lisälaitteen käyttö.... E Kuormayksiköiden nostaminen, kuljettaminen ja laskeminen... E Ajoneuvon varma pysäköiminen... E Perävaunujen hinaus... E Hinattavat kuormat... E 32 5 Häiriöapu... E IN I 2

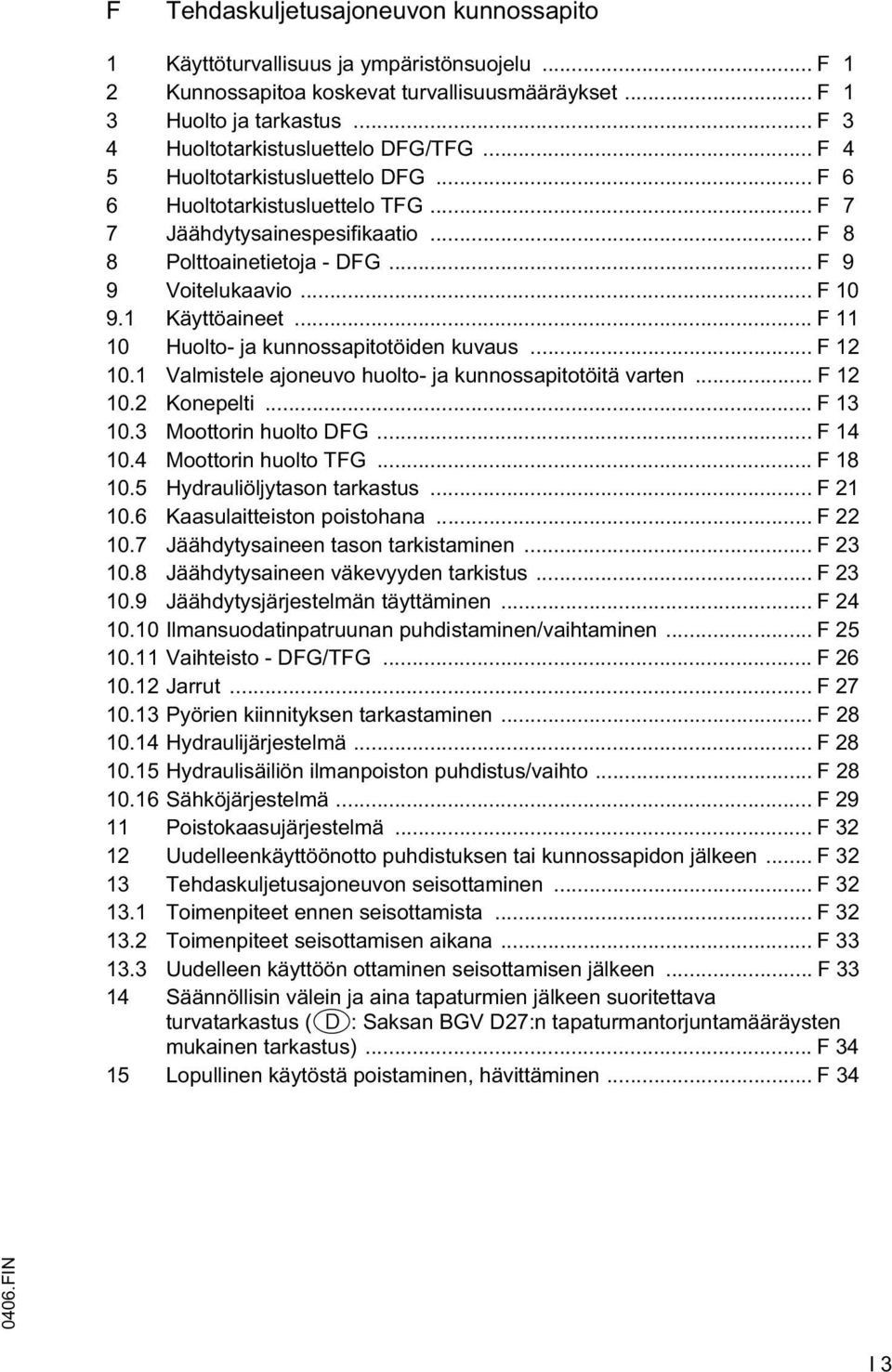

6 Tehdaskuljetusajoneuvon kunnossapito 1 Käyttöturvallisuus ja ympäristönsuojelu Kunnossapitoa koskevat turvallisuusmääräykset Huolto ja tarkastus Huoltotarkistusluettelo DG/TG Huoltotarkistusluettelo DG Huoltotarkistusluettelo TG Jäähdytysainespesifikaatio Polttoainetietoja - DG Voitelukaavio Käyttöaineet Huolto- ja kunnossapitotöiden kuvaus Valmistele ajoneuvo huolto- ja kunnossapitotöitä varten Konepelti Moottorin huolto DG Moottorin huolto TG Hydrauliöljytason tarkastus Kaasulaitteiston poistohana Jäähdytysaineen tason tarkistaminen Jäähdytysaineen väkevyyden tarkistus Jäähdytysjärjestelmän täyttäminen Ilmansuodatinpatruunan puhdistaminen/vaihtaminen Vaihteisto - DG/TG Jarrut Pyörien kiinnityksen tarkastaminen Hydraulijärjestelmä Hydraulisäiliön ilmanpoiston puhdistus/vaihto Sähköjärjestelmä Poistokaasujärjestelmä Uudelleenkäyttöönotto puhdistuksen tai kunnossapidon jälkeen Tehdaskuljetusajoneuvon seisottaminen Toimenpiteet ennen seisottamista Toimenpiteet seisottamisen aikana Uudelleen käyttöön ottaminen seisottamisen jälkeen Säännöllisin välein ja aina tapaturmien jälkeen suoritettava turvatarkastus (D: Saksan BGV D27:n tapaturmantorjuntamääräysten mukainen tarkastus) Lopullinen käytöstä poistaminen, hävittäminen IN I 3

7 I IN

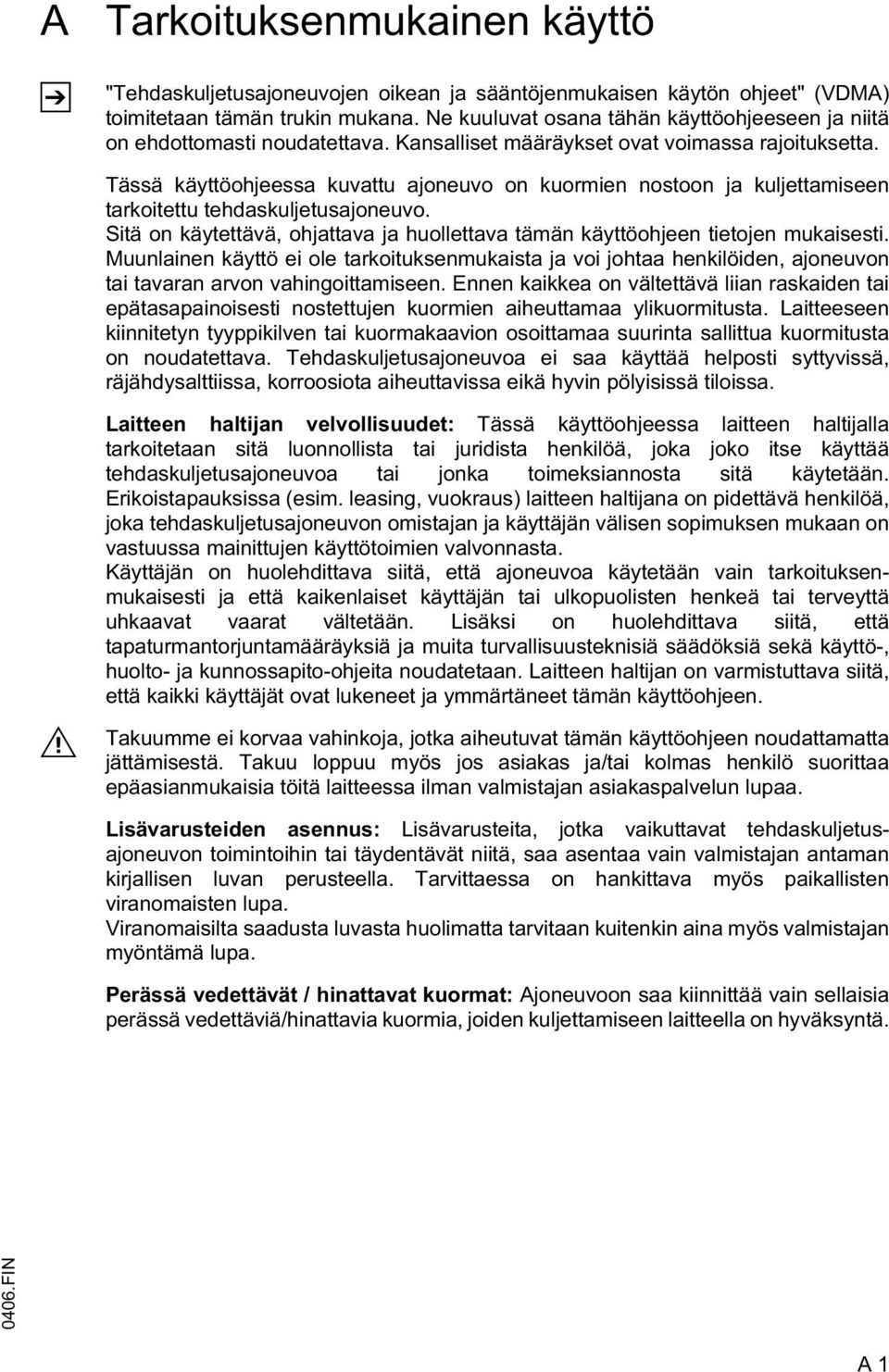

8 A Z Tarkoituksenmukainen käyttö "Tehdaskuljetusajoneuvojen oikean ja sääntöjenmukaisen käytön ohjeet" (VDMA) toimitetaan tämän trukin mukana. Ne kuuluvat osana tähän käyttöohjeeseen ja niitä on ehdottomasti noudatettava. Kansalliset määräykset ovat voimassa rajoituksetta. Tässä käyttöohjeessa kuvattu ajoneuvo on kuormien nostoon ja kuljettamiseen tarkoitettu tehdaskuljetusajoneuvo. Sitä on käytettävä, ohjattava ja huollettava tämän käyttöohjeen tietojen mukaisesti. Muunlainen käyttö ei ole tarkoituksenmukaista ja voi johtaa henkilöiden, ajoneuvon tai tavaran arvon vahingoittamiseen. Ennen kaikkea on vältettävä liian raskaiden tai epätasapainoisesti nostettujen kuormien aiheuttamaa ylikuormitusta. Laitteeseen kiinnitetyn tyyppikilven tai kuormakaavion osoittamaa suurinta sallittua kuormitusta on noudatettava. Tehdaskuljetusajoneuvoa ei saa käyttää helposti syttyvissä, räjähdysalttiissa, korroosiota aiheuttavissa eikä hyvin pölyisissä tiloissa. M Laitteen haltijan velvollisuudet: Tässä käyttöohjeessa laitteen haltijalla tarkoitetaan sitä luonnollista tai juridista henkilöä, joka joko itse käyttää tehdaskuljetusajoneuvoa tai jonka toimeksiannosta sitä käytetään. Erikoistapauksissa (esim. leasing, vuokraus) laitteen haltijana on pidettävä henkilöä, joka tehdaskuljetusajoneuvon omistajan ja käyttäjän välisen sopimuksen mukaan on vastuussa mainittujen käyttötoimien valvonnasta. Käyttäjän on huolehdittava siitä, että ajoneuvoa käytetään vain tarkoituksenmukaisesti ja että kaikenlaiset käyttäjän tai ulkopuolisten henkeä tai terveyttä uhkaavat vaarat vältetään. Lisäksi on huolehdittava siitä, että tapaturmantorjuntamääräyksiä ja muita turvallisuusteknisiä säädöksiä sekä käyttö-, huolto- ja kunnossapito-ohjeita noudatetaan. Laitteen haltijan on varmistuttava siitä, että kaikki käyttäjät ovat lukeneet ja ymmärtäneet tämän käyttöohjeen. Takuumme ei korvaa vahinkoja, jotka aiheutuvat tämän käyttöohjeen noudattamatta jättämisestä. Takuu loppuu myös jos asiakas ja/tai kolmas henkilö suorittaa epäasianmukaisia töitä laitteessa ilman valmistajan asiakaspalvelun lupaa. Lisävarusteiden asennus: Lisävarusteita, jotka vaikuttavat tehdaskuljetusajoneuvon toimintoihin tai täydentävät niitä, saa asentaa vain valmistajan antaman kirjallisen luvan perusteella. Tarvittaessa on hankittava myös paikallisten viranomaisten lupa. Viranomaisilta saadusta luvasta huolimatta tarvitaan kuitenkin aina myös valmistajan myöntämä lupa. Perässä vedettävät / hinattavat kuormat: Ajoneuvoon saa kiinnittää vain sellaisia perässä vedettäviä/hinattavia kuormia, joiden kuljettamiseen laitteella on hyväksyntä IN A 1

9 A IN

10 B Ajoneuvon kuvaus 1 Käytön kuvaus DG/TG -sarjan haarukkatrukit ovat kuljettajan istuimella varustettuja, 4-pyöräisiä, polttomoottorilla toimivia kuormaajia. DG-sarjan ajoneuvot on varustettu dieselmoottorilla, TG-sarjan ajoneuvot nestekaasumoottorilla. DG/TG on varustettu hydrodynaamisella käyttökoneistolla. Vasemmanpuoleinen poljin on ryömintäajo- ja jarrupolkimen yhdistelmä ja aktivoi pikanostotoiminnon hitaan ajon aikana. Keskimmäinen poljin on vakiojarru- sekä hätäjarrupoljin. Trukin kantokyky riippuu laitteen tyypistä. Tyyppimerkinnästä voi päätellä koneen suurimman kuormitettavuuden. Näin esim. DG/TG 316 suoriutuu korkeintaan 1600 kg:n kuormista ja DG/TG 320 korkeintaan kg:n kuormista. Ajoneuvotyyppi ja maksimaalinen kantavuus: Tyyppi maks. kantavuus *) Kuorman painopiste DG/TG kg 500 mm DG/TG kg 500 mm *) Ajoneuvoon kiinnitetyt kuormakaaviot määräävät kantavuuden 0207.IN B 1

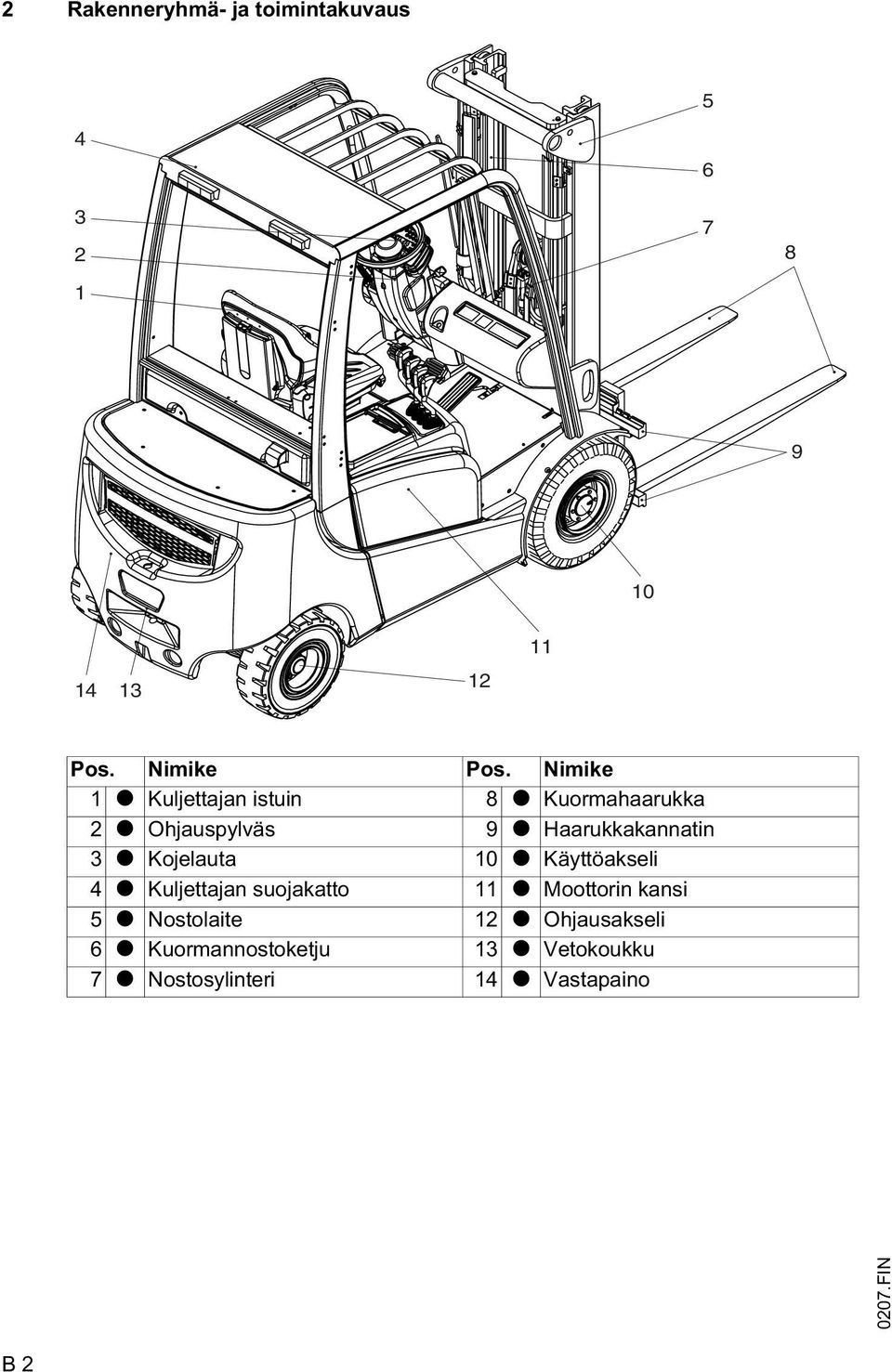

11 2 Rakenneryhmä- ja toimintakuvaus Pos. Nimike Pos. Nimike 1 t Kuljettajan istuin 8 t Kuormahaarukka 2 t Ohjauspylväs 9 t Haarukkakannatin 3 t Kojelauta 10 t Käyttöakseli 4 t Kuljettajan suojakatto 11 t Moottorin kansi 5 t Nostolaite 12 t Ohjausakseli 6 t Kuormannostoketju 13 t Vetokoukku 7 t Nostosylinteri 14 t Vastapaino 0207.IN B 2

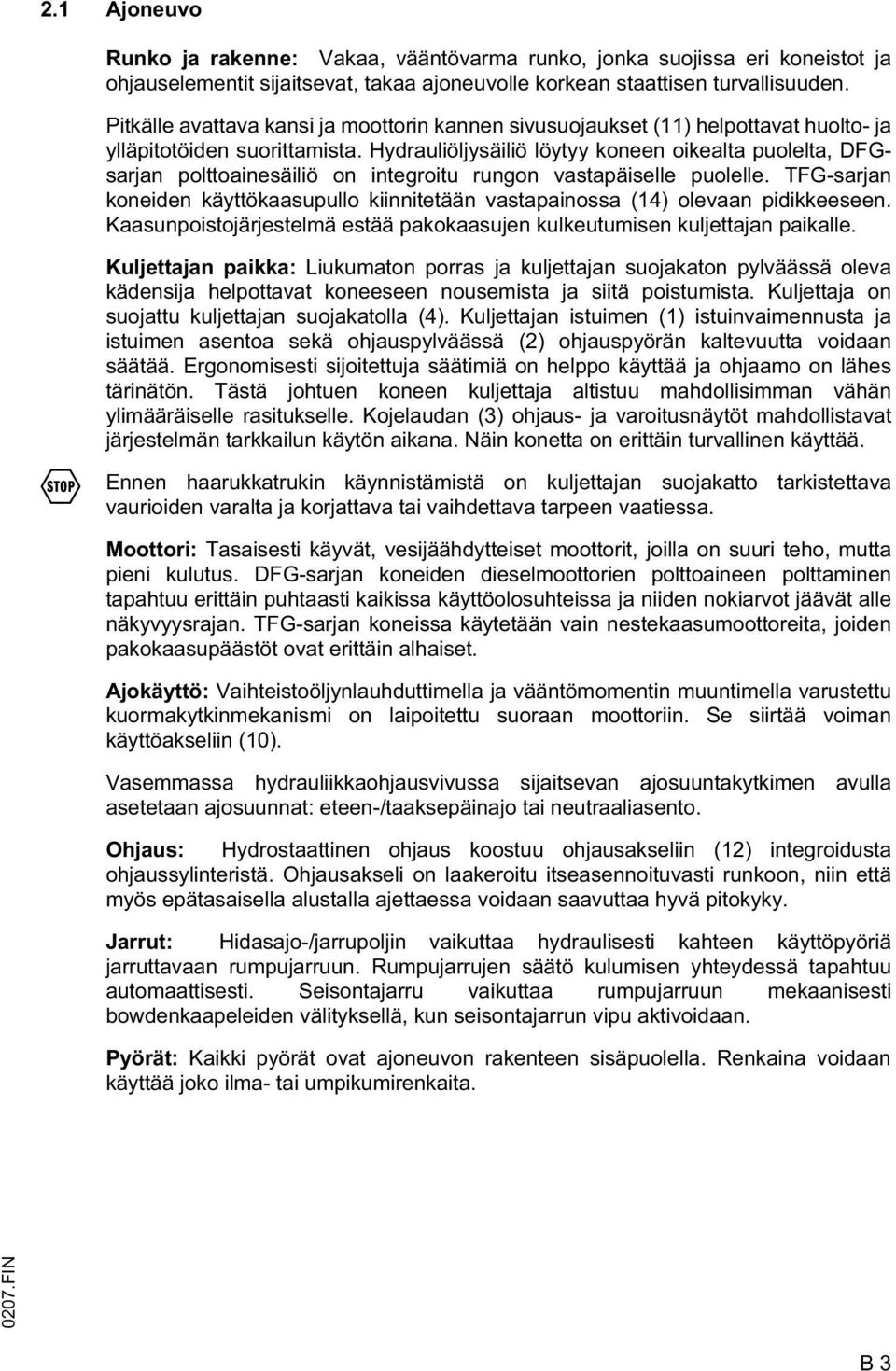

12 2.1 Ajoneuvo Runko ja rakenne: Vakaa, vääntövarma runko, jonka suojissa eri koneistot ja ohjauselementit sijaitsevat, takaa ajoneuvolle korkean staattisen turvallisuuden. Pitkälle avattava kansi ja moottorin kannen sivusuojaukset (11) helpottavat huolto- ja ylläpitotöiden suorittamista. Hydrauliöljysäiliö löytyy koneen oikealta puolelta, DGsarjan polttoainesäiliö on integroitu rungon vastapäiselle puolelle. TG-sarjan koneiden käyttökaasupullo kiinnitetään vastapainossa (14) olevaan pidikkeeseen. Kaasunpoistojärjestelmä estää pakokaasujen kulkeutumisen kuljettajan paikalle. Kuljettajan paikka: Liukumaton porras ja kuljettajan suojakaton pylväässä oleva kädensija helpottavat koneeseen nousemista ja siitä poistumista. Kuljettaja on suojattu kuljettajan suojakatolla (4). Kuljettajan istuimen (1) istuinvaimennusta ja istuimen asentoa sekä ohjauspylväässä (2) ohjauspyörän kaltevuutta voidaan säätää. Ergonomisesti sijoitettuja säätimiä on helppo käyttää ja ohjaamo on lähes tärinätön. Tästä johtuen koneen kuljettaja altistuu mahdollisimman vähän ylimääräiselle rasitukselle. Kojelaudan (3) ohjaus- ja varoitusnäytöt mahdollistavat järjestelmän tarkkailun käytön aikana. Näin konetta on erittäin turvallinen käyttää. Ennen haarukkatrukin käynnistämistä on kuljettajan suojakatto tarkistettava vaurioiden varalta ja korjattava tai vaihdettava tarpeen vaatiessa. Moottori: Tasaisesti käyvät, vesijäähdytteiset moottorit, joilla on suuri teho, mutta pieni kulutus. DG-sarjan koneiden dieselmoottorien polttoaineen polttaminen tapahtuu erittäin puhtaasti kaikissa käyttöolosuhteissa ja niiden nokiarvot jäävät alle näkyvyysrajan. TG-sarjan koneissa käytetään vain nestekaasumoottoreita, joiden pakokaasupäästöt ovat erittäin alhaiset. Ajokäyttö: Vaihteistoöljynlauhduttimella ja vääntömomentin muuntimella varustettu kuormakytkinmekanismi on laipoitettu suoraan moottoriin. Se siirtää voiman käyttöakseliin (10). Vasemmassa hydrauliikkaohjausvivussa sijaitsevan ajosuuntakytkimen avulla asetetaan ajosuunnat: eteen-/taaksepäinajo tai neutraaliasento. Ohjaus: Hydrostaattinen ohjaus koostuu ohjausakseliin (12) integroidusta ohjaussylinteristä. Ohjausakseli on laakeroitu itseasennoituvasti runkoon, niin että myös epätasaisella alustalla ajettaessa voidaan saavuttaa hyvä pitokyky. Jarrut: Hidasajo-/jarrupoljin vaikuttaa hydraulisesti kahteen käyttöpyöriä jarruttavaan rumpujarruun. Rumpujarrujen säätö kulumisen yhteydessä tapahtuu automaattisesti. Seisontajarru vaikuttaa rumpujarruun mekaanisesti bowdenkaapeleiden välityksellä, kun seisontajarrun vipu aktivoidaan. Pyörät: Kaikki pyörät ovat ajoneuvon rakenteen sisäpuolella. Renkaina voidaan käyttää joko ilma- tai umpikumirenkaita IN B 3

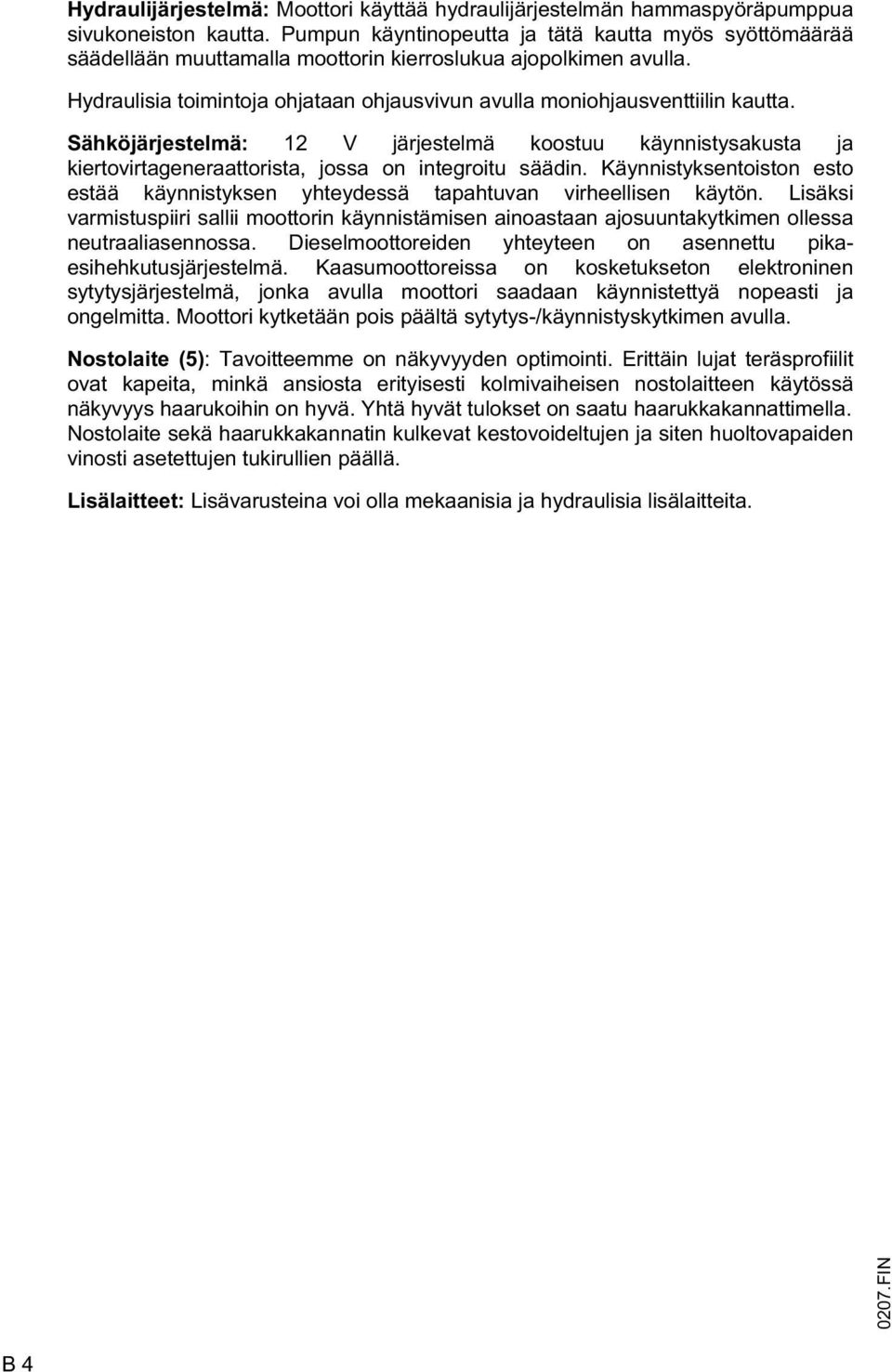

13 Hydraulijärjestelmä: Moottori käyttää hydraulijärjestelmän hammaspyöräpumppua sivukoneiston kautta. Pumpun käyntinopeutta ja tätä kautta myös syöttömäärää säädellään muuttamalla moottorin kierroslukua ajopolkimen avulla. Hydraulisia toimintoja ohjataan ohjausvivun avulla moniohjausventtiilin kautta. Sähköjärjestelmä: 12 V järjestelmä koostuu käynnistysakusta ja kiertovirtageneraattorista, jossa on integroitu säädin. Käynnistyksentoiston esto estää käynnistyksen yhteydessä tapahtuvan virheellisen käytön. Lisäksi varmistuspiiri sallii moottorin käynnistämisen ainoastaan ajosuuntakytkimen ollessa neutraaliasennossa. Dieselmoottoreiden yhteyteen on asennettu pikaesihehkutusjärjestelmä. Kaasumoottoreissa on kosketukseton elektroninen sytytysjärjestelmä, jonka avulla moottori saadaan käynnistettyä nopeasti ja ongelmitta. Moottori kytketään pois päältä sytytys-/käynnistyskytkimen avulla. Nostolaite (5): Tavoitteemme on näkyvyyden optimointi. Erittäin lujat teräsprofiilit ovat kapeita, minkä ansiosta erityisesti kolmivaiheisen nostolaitteen käytössä näkyvyys haarukoihin on hyvä. Yhtä hyvät tulokset on saatu haarukkakannattimella. Nostolaite sekä haarukkakannatin kulkevat kestovoideltujen ja siten huoltovapaiden vinosti asetettujen tukirullien päällä. Lisälaitteet: Lisävarusteina voi olla mekaanisia ja hydraulisia lisälaitteita IN B 4

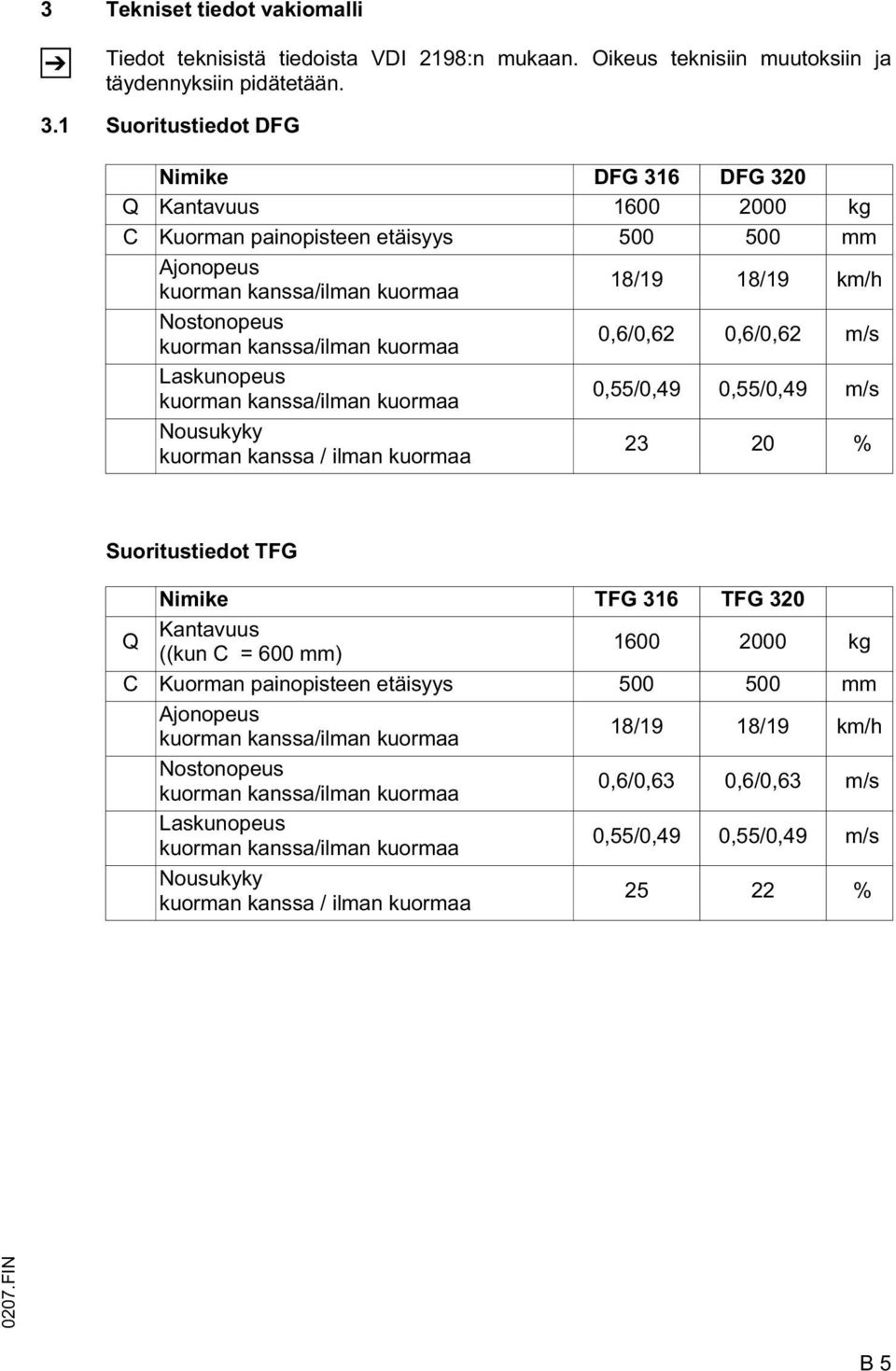

14 3 Tekniset tiedot vakiomalli Z Tiedot teknisistä tiedoista VDI 2198:n mukaan. Oikeus teknisiin muutoksiin ja täydennyksiin pidätetään. 3.1 Suoritustiedot DG Nimike DG 316 DG 320 Q Kantavuus kg C Kuorman painopisteen etäisyys mm Ajonopeus kuorman kanssa/ilman kuormaa 18/19 18/19 km/h Nostonopeus kuorman kanssa/ilman kuormaa 0,6/0,62 0,6/0,62 m/s Laskunopeus kuorman kanssa/ilman kuormaa 0,55/0,49 0,55/0,49 m/s Nousukyky kuorman kanssa / ilman kuormaa % Suoritustiedot TG Nimike TG 316 TG 320 Q Kantavuus ((kun C = 600 mm) kg C Kuorman painopisteen etäisyys mm Ajonopeus kuorman kanssa/ilman kuormaa 18/19 18/19 km/h Nostonopeus kuorman kanssa/ilman kuormaa 0,6/0,63 0,6/0,63 m/s Laskunopeus kuorman kanssa/ilman kuormaa 0,55/0,49 0,55/0,49 m/s Nousukyky kuorman kanssa / ilman kuormaa % 0207.IN B 5

15 B IN

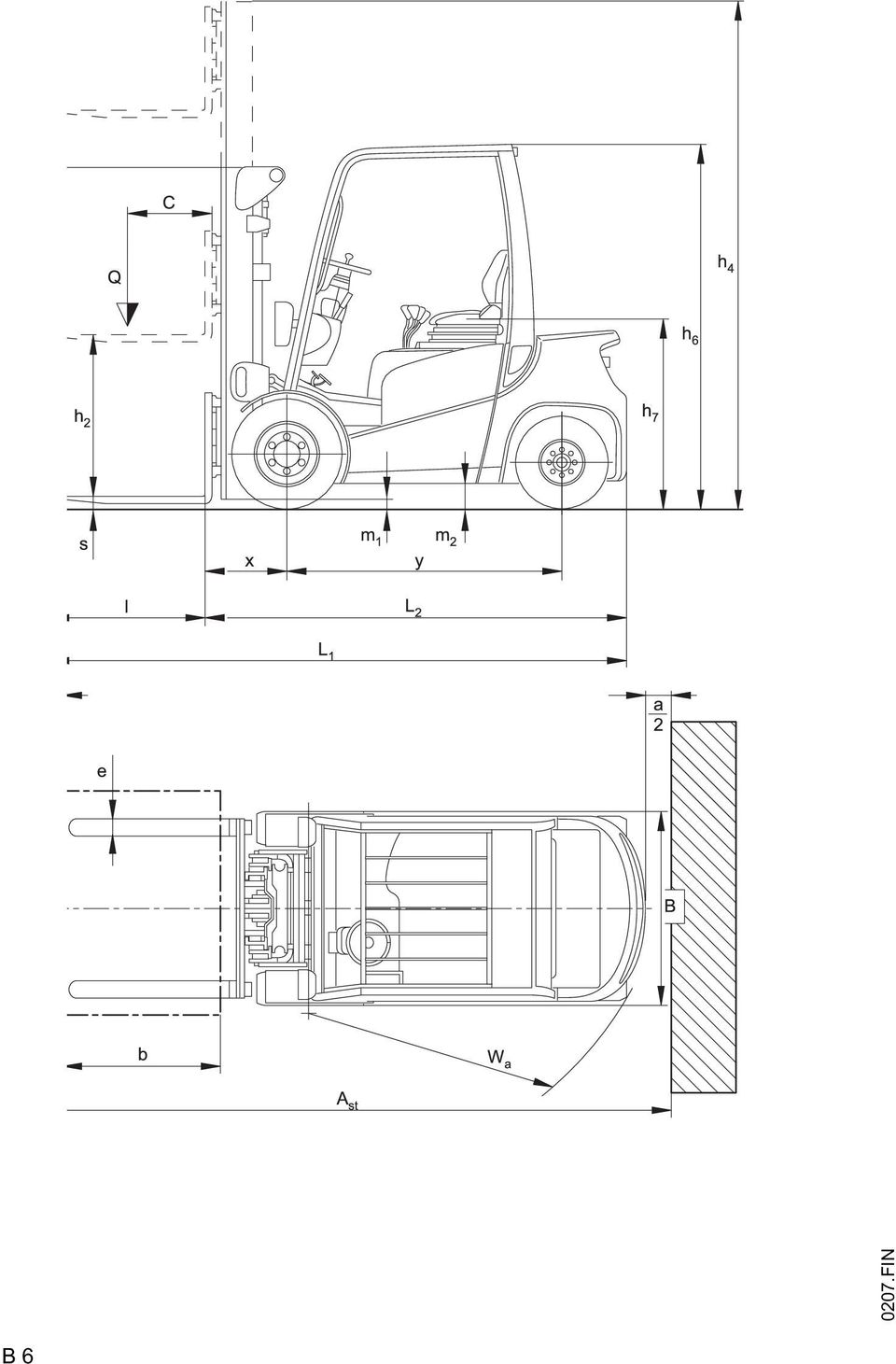

16 Mitat DG Nimike DG 316 DG 320 a/2 Turvaetäisyys mm h 1 Korkeus nostolaite sisään ajettuna mm h 2 Vapaanosto mm h 3 Nosto mm h 4 Korkeus nostolaite ulos ajettuna mm h 6 Korkeus suojakaton yläpuolelle mm h 7 Istumiskorkeus (SIP) mm L 1 Pituus ml. haarukka mm L 2 Pituus ml. haarukkaselkä mm b 1 Kokonaisleveys mm e Haarukan leveys mm m 1 Maavara kuormitettuna nostolaitteen alla mm m 2 Maavara pyörävälin keskellä mm Puo mi Puo mi Työkäytävän leveys lavalla 800 x 1200 pitkittäin Työkäytävän leveys lavalla 1200 x 800 pitkittäin mm mm Wa Kääntösäde mm x Kuormaväli mm y Pyöräväli mm Omapaino kg 0207.IN B 7

17 B IN

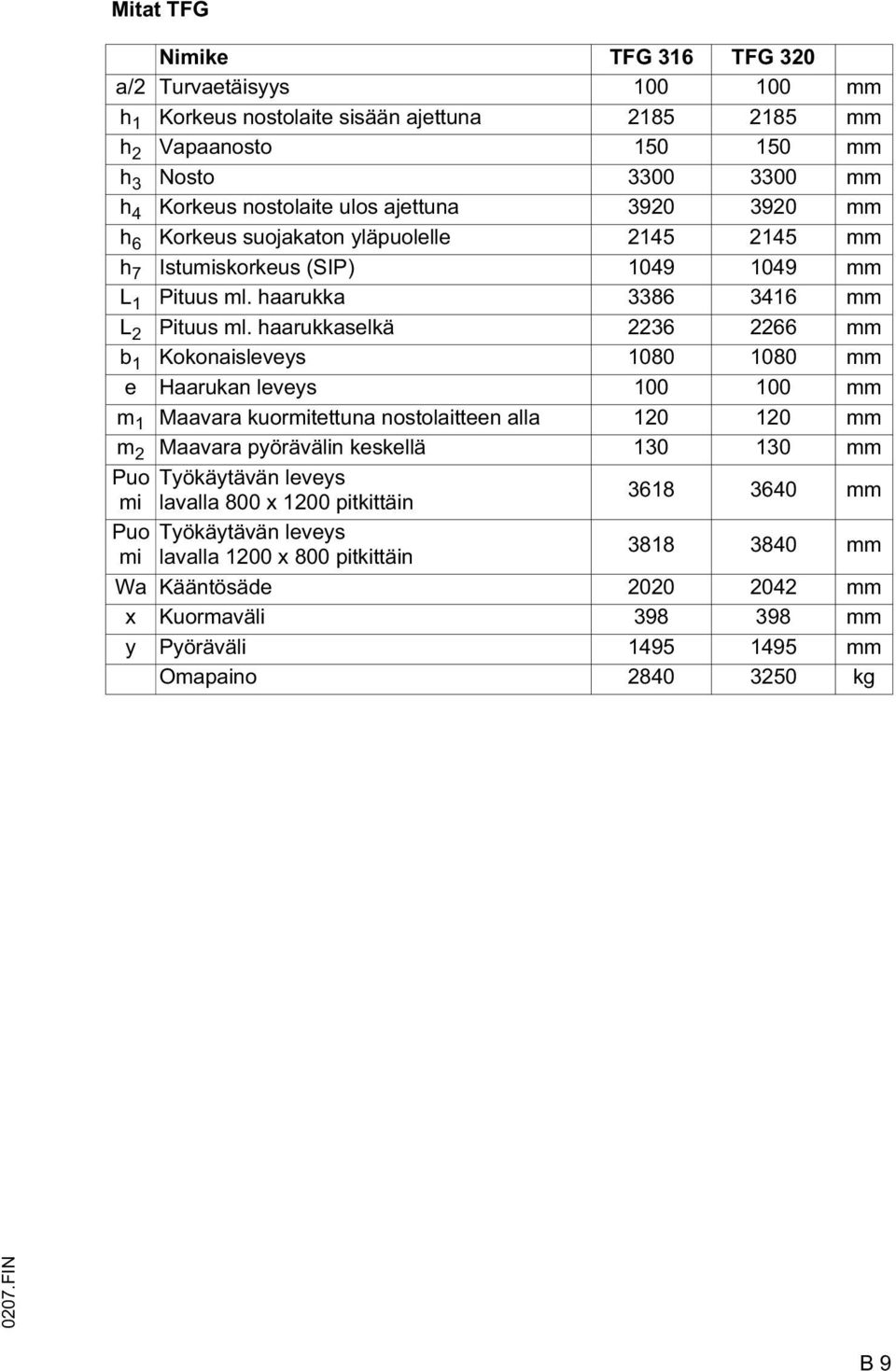

18 Mitat TG Nimike TG 316 TG 320 a/2 Turvaetäisyys mm h 1 Korkeus nostolaite sisään ajettuna mm h 2 Vapaanosto mm h 3 Nosto mm h 4 Korkeus nostolaite ulos ajettuna mm h 6 Korkeus suojakaton yläpuolelle mm h 7 Istumiskorkeus (SIP) mm L 1 Pituus ml. haarukka mm L 2 Pituus ml. haarukkaselkä mm b 1 Kokonaisleveys mm e Haarukan leveys mm m 1 Maavara kuormitettuna nostolaitteen alla mm m 2 Maavara pyörävälin keskellä mm Puo mi Puo mi Työkäytävän leveys lavalla 800 x 1200 pitkittäin Työkäytävän leveys lavalla 1200 x 800 pitkittäin mm mm Wa Kääntösäde mm x Kuormaväli mm y Pyöräväli mm Omapaino kg 0207.IN B 9

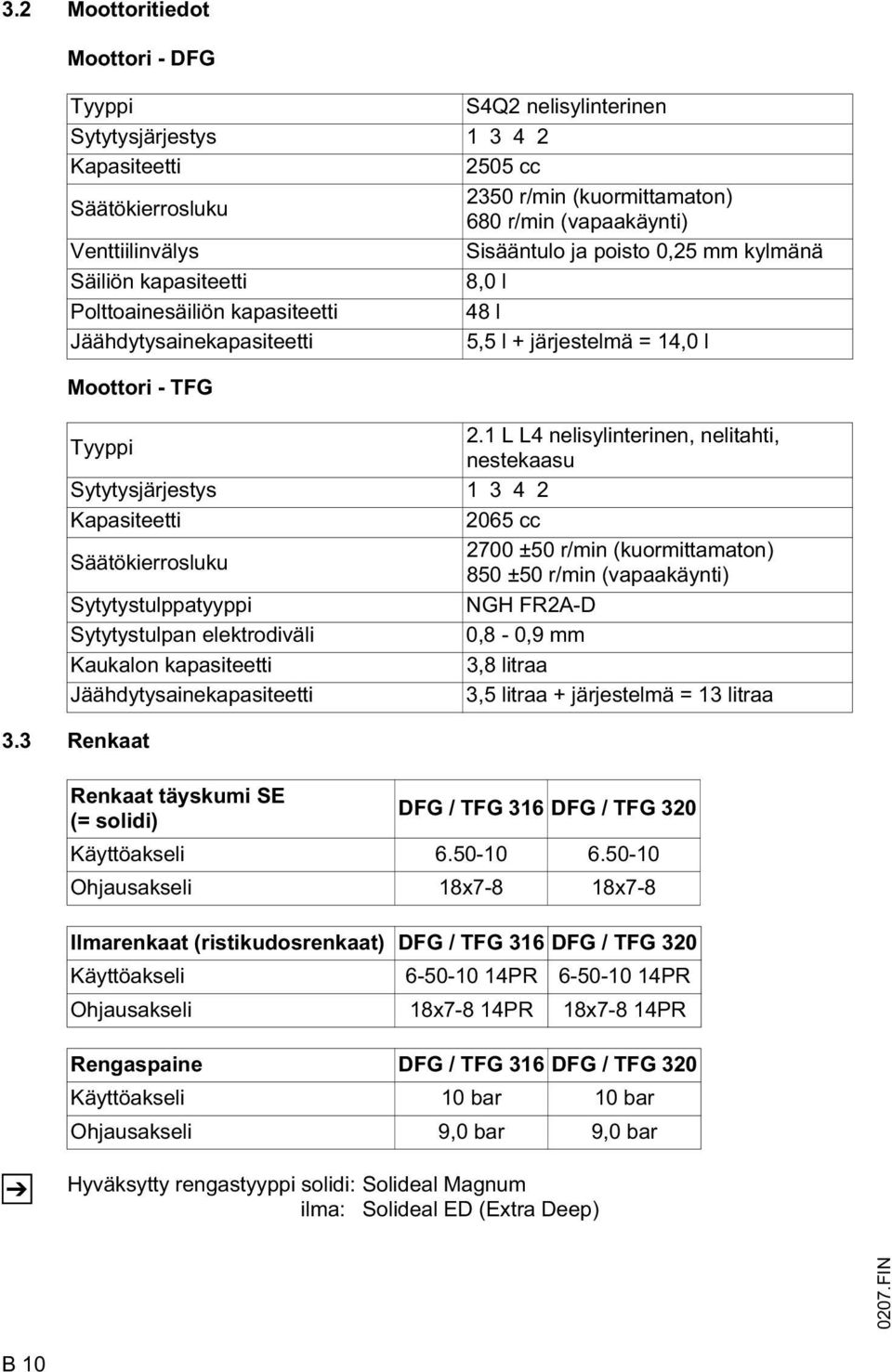

19 3.2 Moottoritiedot Moottori - DG Tyyppi S4Q2 nelisylinterinen Sytytysjärjestys Kapasiteetti 2505 cc Säätökierrosluku 2350 r/min (kuormittamaton) 680 r/min (vapaakäynti) Venttiilinvälys Sisääntulo ja poisto 0,25 mm kylmänä Säiliön kapasiteetti 8,0 l Polttoainesäiliön kapasiteetti 48 l Jäähdytysainekapasiteetti 5,5 l + järjestelmä = 14,0 l Moottori - TG Tyyppi 2.1 L L4 nelisylinterinen, nelitahti, nestekaasu Sytytysjärjestys Kapasiteetti 2065 cc Säätökierrosluku 2700 ±50 r/min (kuormittamaton) 850 ±50 r/min (vapaakäynti) Sytytystulppatyyppi NGH R2A-D Sytytystulpan elektrodiväli 0,8-0,9 mm Kaukalon kapasiteetti 3,8 litraa Jäähdytysainekapasiteetti 3,5 litraa + järjestelmä = 13 litraa 3.3 Renkaat Renkaat täyskumi SE (= solidi) DG / TG 316 DG / TG 320 Käyttöakseli Ohjausakseli 18x7-8 18x7-8 Ilmarenkaat (ristikudosrenkaat) DG / TG 316 DG / TG 320 Käyttöakseli PR PR Ohjausakseli 18x7-8 14PR 18x7-8 14PR Z Rengaspaine DG / TG 316 DG / TG 320 Käyttöakseli 10 bar 10 bar Ohjausakseli 9,0 bar 9,0 bar Hyväksytty rengastyyppi solidi: Solideal Magnum ilma: Solideal ED (Extra Deep) 0207.IN B 10

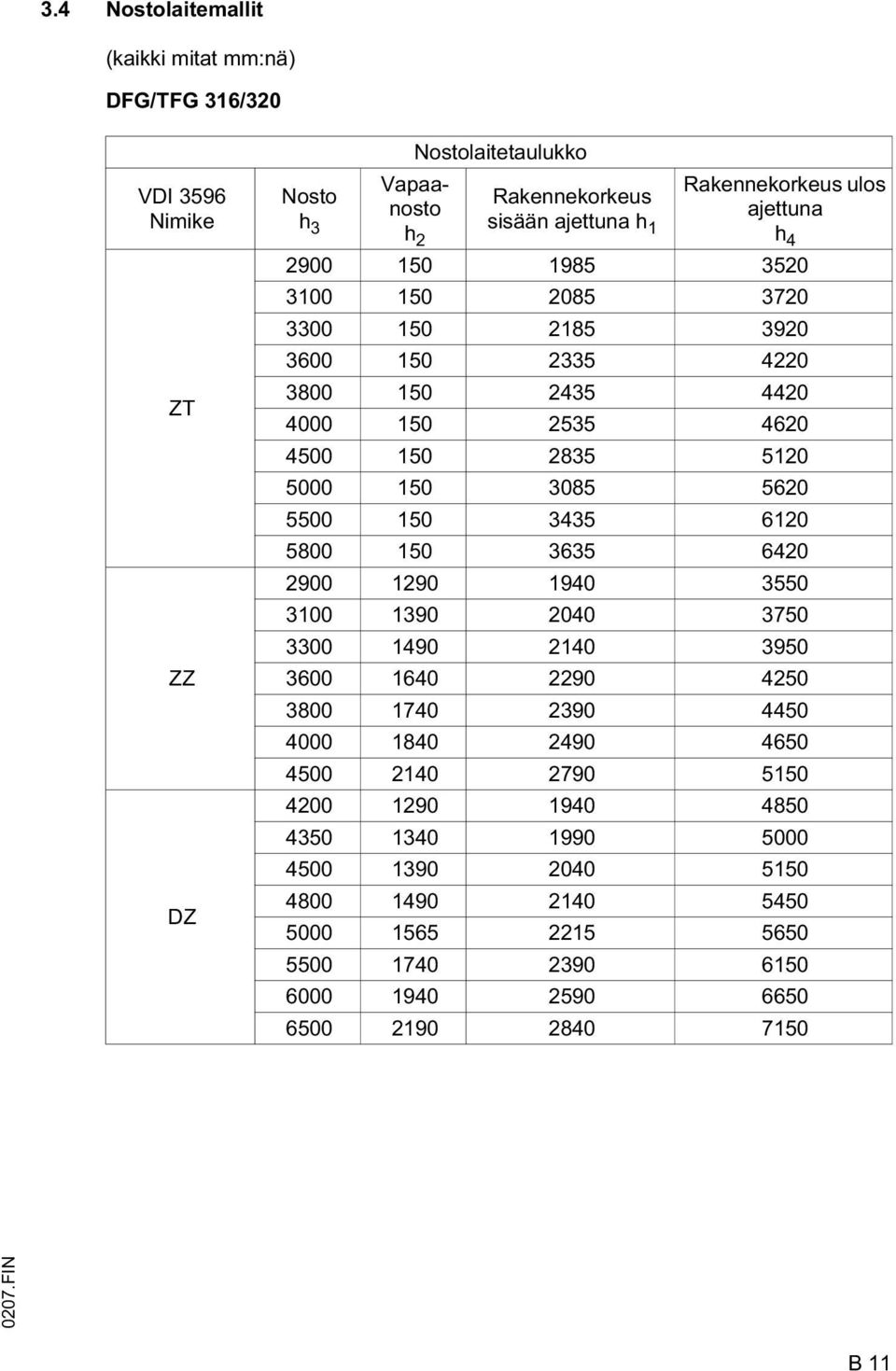

20 3.4 Nostolaitemallit (kaikki mitat mm:nä) DG/TG 316/320 VDI 3596 Nimike ZT ZZ DZ Nosto h 3 Nostolaitetaulukko Vapaanosto Rakennekorkeus sisään ajettuna h h Rakennekorkeus ulos ajettuna h IN B 11

21 3.5 EN-standardit Jatkuva ääneen painetaso: 79 db(a) +/- 3dB (riippuen toleransseista ja varustuksesta) Z standardin EN mukaan ISO 4871 vastaavasti. Jatkuva äänen painetaso on standardimääräysten mukainen keskiarvo, joka on mitattu ajaessa, nostaessa ja vapaakäynnillä. Äänen painetaso mitataan kuljettajan korvan vierestä. MSG 65 Tärinä: 0,50 m/s 2 Z standardin EN mukaan. Vartaloon työskentelyasennossa vaikuttava värähtelykiihtyvyys on standardimääräyksen mukaan lineaarisesti integroitu painotettu kiihtyvyys pystysuorassa. Se lasketaan ajamalla vakionopeudella ajoalustalla olevien kohoumien yli. Sähkömagneettinen mukautuvuus (EMC) Z Valmistaja vahvistaa raja-arvoissa pysymisen koskien sähkömagneettisia interferenssiemissioita ja interferenssikestävyyttä sekä sähköstaattisen purkauksen tarkastuksen suorittamisen EN 12895:n sekä siinä mainittujen standardimääräysten mukaisesti. Sähkö- ja elektroniikkakomponentteihin ja niiden sijaintiin tehtäviä muutoksia saa tehdä vain valmistajan myöntämän kirjallisen luvan perusteella. 3.6 Käyttöolosuhteet Z Ympäristön lämpötila - käytössä -20 C 40 C Käytettäessä tehdaskuljetusajoneuvoa jatkuvasti äärimmäisissä lämpötiloissa tai ilmankosteuden vaihteluissa tarvitaan ajoneuvolle erikoisvarustus ja -lupa IN B 12

22 (mm) D (mm) Q (kg) Merkintäpaikat ja tyyppikilvet IN Pos. Nimike 15 Huomio: Noudata käyttöohjetta! 16 Kuormakaavio kuormahaarukka, kantavuus / kuorman painopiste / nostokorkeus 17 Kieltomerkki "Ajo kuorma nostettuna kielletty / Maston kallistaminen eteenpäin kuorma nostettuna kielletty" 18 Kilpi "Käytä turvavyötä" 19 Kiinnityspisteet nosturikuormausta varten 20 Kilpi Käyttäytyminen ajoneuvon kaatumisvaaran yhteydessä 21 Yhdistetty varoitusmerkki Oleskelu kuorman nostovälineen päällä kielletty / Oleskelu kuorman nostovälineen alla kielletty / Puristumisvaara nostomaston ajamisen yhteydessä 22 Kilpi Kuljettajan maksimipituus o 23 Tapaturmantorjuntamääräysten mukainen koetuslaatta (vain D) 24 Kiinnityspisteet vaununostajaa varten 25 Sarjanumero, rungossa konepellin alla 26 Kieltomerkki Henkilöiden kuljetus kielletty 27 Tyyppikilpi, ajoneuvo, moottoripellin alla B 13

23 4.1 Tyyppikilpi, ajoneuvo Z Pos. Nimike Pos. Nimike 28 Tyyppi 33 Valmistajan logo 29 Sarjanumero 34 Paino tyhjänä 30 Nimelliskantavuus kg 35 Kuorman painopisteen etäisyys mm 31 Käyttöteho kw 36 Valmistusvuosi 32 Valmistaja 37 Optio Ajoneuvoon tai varaosatilauksiin liittyvissä kysymyksissä on mainittava sarjanumero (29). 4.2 Ajoneuvon kuormakaavio Ajoneuvon kuormakaavio (16) ilmoittaa ajoneuvon kantavuuden Q kg:na nostolaitteen ollessa pystysuorassa. Kaavion muoto riippuu käytetyn nostolaitteen rakennekorkeudesta. Esitämme taulukkomuodossa, miten suuri on maksimaalinen kantavuus tietyssä kuorman painopisteessä D (mm) ja halutussa nostokorkeudessa H (mm). Ajoneuvon kuormakaavio osoittaa ajoneuvon kantavuuden yhdessä haarukoiden sakaroiden kanssa toimitustilassa. Kun haarukoiden pituus on yli 1300 mm merkitsee tämä kuormituksen keventämistä. Ajoneuvot, jotka toimitetaan ilman haarukoiden sakaroita, merkitään vakiokilvellä. Esimerkki maksimaalisen kantavuuden laskemisesta: Kun kuorman painopiste D on 600 mm ja maksimaalinen nostokorkeus H on 360 mm, maksimaalinen kantavuus Q on kg. Esimerkki: IN B 14

24 Sisä- tai ulkonostolaitteen merkityt nuolenmuotoiset merkinnät (38 ja 39) näyttävät kuljettajalle, milloin kuormakaaviossa määrätty nostokorkeuden raja on saavutettu. Nämä nuolet on merkitty kaikkiin nostolaitteisiin, joilla on nostokorkeudesta riippuva kantavuuden porrastus Lisälaitteen kuormakaavio Z Lisälaitteiden kuormakaavio ilmoittaa ajoneuvon kantavuuden Q yhteydessä ajankohtaisen lisälaitteen kanssa kg:na. Lisälaitteen kuormakaaviossa ilmoitetun sarjanumeron on täsmättävä lisälaitteen tyyppikilven kanssa, koska valmistaja ilmoittaa aina erityisesti kantavuuden. Kantavuus näytetään samalla tavalla kuten ajoneuvon kantavuus ja on selvitettävä analogisesti. Kuormissa, joiden kuorman painopiste on yli 500 mm ylöspäin, kantavuudet pienenevät muutetun painopisteen erotuksen verran IN B 15

25 B IN

26 C Kuljetus ja ensimmäinen käyttöönotto 1 Lastaus nosturilla M M M Käytettävä vain nostovälinettä, jonka kantavuus on riittävä (lastauspaino katso ajoneuvon tyyppikilpi). Pysäköi ajoneuvo varmistettuna (katso luku E). Kiinnitä nosturin nostovälineet nostolaitteen (1) poikittaiskannattimeen ja vetokoukkuun (2). Ripusta nosturin köydet tai ketjut vain vastapainon ylempään silmukkaan ja päätraverssin (nostomaston) silmukkoihin. Nostomaston täytyy olla kokonaan kallistettu taaksepäin. Maston nosturin köyden tai hihnan vapaan vähimmäispituuden on oltava 2 m.. Nosturin nostovälineiden kiinnitysvälineet on kiinnitettävä siten, että ne eivät nostettaessa kosketa liitettyjä osia tai kuljettajan suojakattoa IN C 1

27 2 Ajoneuvon varmistus kuljetettaessa Kuljetettaessa kuorma-autolla tai perävaunulla ajoneuvo on kiinnitettävä ja kiilattava asianmukaisesti köysillä. Kuorma-auton tai perävaunun on oltava varustettu kiinnitysrenkailla ja puulattialla. Tehtävään koulutetun ammattihenkilökunnan on suoritettava lastaus säädösten VDI 2700 ja VDI 2703 suositusten mukaan. Lastauksen turvallisuustoimenpiteiden oikea mitoitus ja toteutus on määrättävä jokaisessa yksittäistapauksessa. Laitteen kiinnittämiseksi on käytettävä asennetun nostomaston maston ylemmässä traverssissa sijaitsevia silmukoita sekä perävaunun pultteja. Katso ylempi kuva (kiinnittäminen ja kiilaaminen asennetulla nostolaitteella) ja keskimmäinen kuva (kiinnittäminen ja kiilaaminen ilman nostolaitetta). Jos laitetta on kuljetettava ilman nostolaitetta, kiinnitys tapahtuu edestä suojakaton yläpuolelta. Katso keskimmäinen kuva. Alimmainen kuva näyttää likimääräisen painopisteasennon IN C 2

28 3 Ensimmäinen käyttöönotto Vain vastaavasti koulutettu henkilökunta saa ottaa laitteen käyttöön ja perehdyttää ajajan. Jos toimitetaan useampia ajoneuvoja, on kiinnitettävä huomiota siihen, että kootaan yhteen vain kuorman nostovälineet, nostolaitteet ja perusajoneuvo, joilla on sama sarjanumero. Seuraavat toimenpiteet on suoritettava ajoneuvon saamiseksi käyttövalmiiksi toimituksen tai kuljetuksen jälkeen: Tarkasta lisävarusteiden täysilukuisuus ja kunto. Tarkista moottorin öljynkorkeus. Tarkista kuormakytkinmekanismin öljynkorkeus. Tarkista jarrunesteen määrä. Tarkista akkuliitännät ja hapon taso. Suorita ajoneuvon käyttöönotto ohjeiden mukaan (katso luku E). 4 Ajoneuvon hinaaminen Koska trukin moottori pyörittää vaihteistoa, vaihteisto ei ole voideltu ja voi tästä syystä ylikuumentua, jos haarukkatrukkia hinataan moottorin ollessa sammutettuna. Jotta tältä vältyttäisiin, haarukkatrukkia saa hinata korkeintaan 5 km pituisen matkan enintään 4 km/h nopeudella. Vetokohta Haarukkatrukkia siirrettäessä on käytettävä jäykkää vetotankoa. Haarukkatrukin hinausyksikkö on merkitty (57) merkinnällä Z Kiinnitä hinaustanko hinausajoneuvon vetokoukkuun ja hinattavaan ajoneuvoon. Seisontajarrun vapauttaminen. Hinattavan ajoneuvon kuljettajan istuimella on oltava henkilö, joka ohjaa ajoneuvoa. Hinaa ajoneuvoa askelnopeudella! Koska servo-ohjauskoneisto ei ole kytketty päälle, voidaan ajoneuvoa ohjata vain käyttäen enemmän voimaa IN C 3

29 C IN

30 D Ajoneuvon tankkaus 1 Dieselpolttoaineen ja nestekaasun käyttöön liittyvät turvallisuusmääräykset Ennen tankkausta tai nestekaasupullon vaihtamista ajoneuvo on pysäköitävä turvallisesti (katso luku E). Palonsuojelutoimet: Polttoaineita ja nestekaasua käsiteltäessä on savukkeet, avotuli ja muut syttymislähteet pidettävä loitolla tankkausalueesta. Vaara-aluetta merkitsevät kilvet on asetettava siten, että ne ovat hyvin näkyvillä. Helposti syttyvien aineiden säilyttäminen tällä alueella on kielletty. Tankkausalueella on säilytettävä toimivia sammuttimia käyttövalmiina. Nestekaasupalojen sammuttamisessa tulee käyttää ainoastaan hiilidioksidijauhesammuttimia tai hiilidioksidisammuttimia. Varastointi ja kuljetus Dieselpolttoaineen ja nestekaasun varastoinnissa ja kuljetuksessa on noudatettava vastaavia lakimääräyksiä. Jos käytettävissä ei ole jakelulaitetta, polttoainetta tulee säilyttää ja kuljettaa puhtaissa, hyväksytyissä säiliöissä. Säiliössä tulee olla selkeä merkintä sen sisällöstä. Epätiiviit nestekaasupullot tulee välittömästi toimittaa ulkotiloihin. Niitä on säilytettävä hyvin tuuletetuissa tiloissa ja asiasta on ilmoitettava tavarantoimittajalle. Ulosvalunut dieselpolttoaine on sidottava soveltuvilla aineilla ja hävitettävä voimassaolevia ympäristönsuojelumääräyksiä noudattaen. Tankkauksen ja kaasupullonvaihdon suorittavat henkilöt: Nestekaasua käsittelevien henkilöiden on hankittava asiaan liittyvien toimenpiteiden turvalliseen suorittamiseen vaadittavat, nestekaasujen ominaisuuksiin liittyvät, tiedot. Nestekaasusäiliön tankkaus: Nestekaasusäiliöt pysyvät ajoneuvossa kiinni ja ne täytetään nestekaasuasemilla. Tankkauksen yhteydessä on huomioitava valmistajan tankkausjärjestelmään ja nestekaasusäiliöön liittyvät ohjeet sekä lainmukaiset ja paikalliset määräykset. Nestekaasu aiheuttaa paljaalle iholle joutuessaan paleltumia IN D 1

31 2 Dieselpolttoaineen tankkaus Ajoneuvon saa tankata ainoastaan tätä varten tarkoitetuissa paikoissa. Z M M Pysäköi ajoneuvo turvallisesti ennen tankkausta (katso luku E). Avaa polttoainesäiliön kansi (1). Täytä säiliöön puhdasta dieselpolttoainetta. Älä tankkaa säiliötä liian täyteen. Täyttömäärä: 48 l Käytä ainoastaan DIN 51601:n mukaista dieselpolttoainetta, jonka setaaniluku on alle 45. Polttoainemittari (2) näyttää polttoaineen korkeuden. Kun mittari painuu punaiselle alueelle, on tankki täytettävä. Älä milloinkaan aja polttoainetankkia täysin tyhjäksi! Ilman joutuminen polttoainejärjestelmään voi aiheuttaa toimintahäiriöitä. Sulje polttoainesäiliön kansi tankkaamisen jälkeen huolellisesti IN D 2

32 3 Vaihda nestekaasupullo Nestekaasupullot saa vaihtaa vain tätä varten tarkoitetuilla paikoilla. Vaihtamisen saa suorittaa vain asianmukaisesti koulutettu ja valtuutettu henkilö. Pysäköi ajoneuvo turvallisesti ennen tankkausta (katso luku E). Sulje sulkuventtiili (3) tiukasti. Käynnistä moottori ja aja nestekaasujärjestelmä tyhjäksi neutraaliasennossa. Irrota hattumutteri (4) sopivalla avaimella. Pidä samalla kahvasta (6) vastaan. Irrota letku (5) ja ruuvaa venttiilinsuojus heti tyhjän nestekaasupullon päälle. Vedä pidätinpultti (7) ulos ja käännä nestekaasupullo pidikkeineen kahvasta (9). Käännä kiristimen (8) vipua ja vapauta kiinnityskieleke pidikkeestä. Käännä kiinnitysvyö. Ota kaasupullo varovasti pidikkeestä ja aseta se varmaan paikkaan. Ajoneuvossa saa käyttää ainoastaan 18 kg:n (29 l) nestekaasuvaihtopulloja Aseta uusi kaasupullo pidikkeeseen ja käännä niin, että sulkuventtiilin istukka on ylöspäin. Aseta kiinnitysvyö kaasupullon ympäri. Aseta kiinnityskieleke paikoilleen ja kiristä kiinnitysvyö vivun (8) avulla. Käännä nestekaasupullo pidikkeineen kahvasta (9). Työnnä pidätinpultti (7) sisään. Kiinnitä letku (5) takaisin määräysten mukaisesti. Avaa sulkuventtiili varovaisesti ja tarkista liitoksen tiiviys vaahtoavan aineen avulla IN D 3

33 o Nestekaasupullojen varanäytön (2) lampun syttyminen ilmoittaa, että pullo on tyhjä. o Täydennettävät nestekaasupullot, joissa täyttömekanismi on keskellä Pullo on varustettu täytönpysäytysventtiilillä. Ottoventtiili (10) on suljettava. Avaa kansi (11). Työnnä nestekaasupullon suutin täyttöliittimeen. Täytä nestekaasupullo niin täyteen, että nesteenpinnanosoitin ilmaisee pullon olevan täynnä. Poista suutin ja kiinnitä kansi (11) takaisin paikoilleen. Kaikkia nestekaasupumpusta mahdollisesti löytyviä, nestekaasupullojen täyttämiseen liittyviä normeja tai määräyksiä, on noudatettava IN D 4

34 E Ohjaus 1 Tehdaskuljetusajoneuvojen käytön turvallisuusmääräykset Ajolupa: Tehdaskuljetusajoneuvoa saavat kuljettaa vain tehtävään soveltuvat koulutetut henkilöt, jotka ovat osoittaneet laitteen haltijalle tai hänen edustajalleen taitonsa kuormien kuljetuksessa ja käsittelyssä ja jotka ovat nimenomaan saaneet valtuutuksen tähän tehtävään laitteen haltijalta tai hänen edustajaltaan. Kuljettajan oikeudet, velvollisuudet ja käyttäytyminen: Kuljettajan tulee tietää oikeutensa ja velvollisuutensa, hänen täytyy olla perehtynyt tehdaskuljetusajoneuvon hallintaan ja tunnettava tämän käyttöohjeen sisältö. Hänelle on myönnettävä kaikki tarvittavat oikeudet. Käytettäessä tehdaskuljetusajoneuvoa, jota kuljetetaan jalan kulkien, on kuljettajalla oltava suojajalkineet. Asiattomilta on käyttö kielletty: Kuljettaja on työaikana vastuussa tehdaskuljetusajoneuvosta. Hänen on kiellettävä asiattomilta tehdaskuljetusajoneuvon ajaminen tai muu käyttö. Henkilöiden kuljetus tai nosto on kielletty. Vauriot ja puutteet: Kaikista tehdaskuljetusajoneuvossa ja sen lisälaitteissa ilmenevistä vaurioista tai puutteista on välittömästi ilmoitettava vastuuhenkilölle. Tehdaskuljetusajoneuvoa, jonka toiminnoissa on jotakin vikaa (esim. kuluneet renkaat tai vialliset jarrut), ei saa käyttää, ennen kuin se on asianmukaisesti korjattu. Korjaukset: Kuljettaja ei saa ilman erikoiskoulutusta ja lupaa suorittaa mitään korjaus- tai muutostöitä tehdaskuljetusajoneuvoon. Missään tapauksessa hän ei saa muuttaa turvajärjestelmien ja kytkimien asetuksia tai kytkeä niitä pois käytöstä. M Vaara-alue: Vaara-alueeksi katsotaan alue, jonka sisällä tehdaskuljetusajoneuvon tai sen kuorman nostovälineiden (esim. haarukan sakarat tai lisälaitteet) ajo- ja nostoliikkeet tai kuljetettavat kuormat voivat aiheuttaa vaaraa ihmisille. Tähän sisältyy myös alue, jolle putoavat kuormat tai laskeva/putoava lisälaite saattavat osua. Asiattomat henkilöt on poistettava vaara-alueelta. Henkilöihin kohdistuvissa vaaratilanteissa on ajoissa annettava varoitusmerkki. Elleivät asiattomat henkilöt käskystä huolimatta poistu vaara-alueelta, on tehdaskuljetusajoneuvo heti pysäytettävä. Turvalaitteet ja varoituskilvet: Tässä kuvatut turvalaitteet, varoituskilvet ja varoitusohjeet on otettava ehdottomasti huomioon. Ajoneuvot, joissa pään liikkuvuus on rajoitettua, on varustettu kuljettajan näkökentässä olevalla varoituskilvellä. Tässä kilvessä suositeltua kehon maksimipituutta on ehdottomasti noudatettava IN E 1

35 E IN

36 2 Hallinta- ja näyttöelementtien kuvaus Pos. Ohjaus- tai näyttöelementti Toiminto 1 Varoitusvalo nokisuodatin Valon palamaan syttyminen on t merkki siitä, että nokisuodatin on likainen. 2 Valon palamaan syttyminen on Varoitusvalo t merkki siitä, että moottorin moottoriöljynpaine voiteluöljynpaine on liian alhainen. 3 Varoitusvalo latausvirta t Valon palamaan syttyminen on merkki siitä, että akku ei lataudu. 4 Varoitusvalo vaihteistoöljyn lämpötila t Valon palamaan syttyminen on merkki siitä, että öljynlämpötila on liian korkea. 5 Varoitusvalo seisontajarru t Näyttää valon syttymisellä, että seisontajarru on päällä. 6 Varoitusvalo polttoaineen määrä (DG) t Valon palamaan syttyminen on merkki siitä, että polttoainetta on liian vähän. 7 Varoitusvalo jarruneste Zeigt durch Aufleuchten zu niedrigen t Bremsflüssigkeitsstand an. 8 Varoitusvalo ilmasuodatin Valon palamaan syttyminen on t merkki siitä, että ilmasuodatin on likainen. 9 Varoitusvalo dieselsuodatin Valon palamaan syttyminen on t merkki siitä, että dieselsuodatin on likainen. 10 Jäähdytysnesteen lämpötilan näyttö t Ilmaisee jäähdytysnesteen lämpötilan. 11 Aika-/käyttötuntinäyttö t Ilmoittaa työskennellyn ajan/ suoritetut käyttötunnit. 12 Merkkivalo ajosuuntanäyttö t Osoittaa ajosuuntanäytön oikealle/ vasemmalle toiminnan. 13 Merkkivalo esihehkutus (DG) 14 Neutraaliasento t t Osoittaa kylmäkäynnistysjärjestelmän toiminnan. Valon syttymisellä näytetään, että ajosuuntakytkin on neutraaliasennossa (katso Neutraalilukitus tässä luvussa) 0406.IN 15 Polttoainenäyttö (DG) t Ilmoittaa, kuinka paljon säiliössä on vielä polttoainetta. E 3

37 E IN

38 Ohjaus- tai Pos. näyttöelementti Toiminto 16 Seisontajarrun vipu Seisontajarrun aktivointi tai vapautus: Käännä kytkin asentoon 1 jarrun lukitsemiseksi. Käännä kytkin asentoon 0 jarrun t vapauttamiseksi. Vedä vivusta jarrun aktivoimiseksi. Työnnä vipua eteenpäin jarrun vapauttamiseksi. 17 Ohjauspyörä t Ajoneuvon ohjaaminen haluttuun suuntaan. 18 Ohjauspylvään säätövipu t Ohjauspylvään kaltevuuden säätö. 19 Sytytys-/käynnistyskytkin Sähkön syötön kytkeminen päälle ja pois päältä. Moottorin käynnistäminen ja t sammuttaminen. Vetämällä avain pois virtalukosta varmistetaan, etteivät asiattomat pysty käynnistämään ajoneuvoa. 20 Kytkimen optiot t Optiot 21 Jarrupoljin Vakiohätäjarrutoiminto 22 Ajopoljin Moottorin kierrosluvun/ajo- ja t nostonopeuden säätely. 23 Lisähydrauliikka (ZH1) sivutyönnin o Haarukan sakarat työnnetään oikealle tai vasemmalle. 24 Lisähydrauliikka (ZH2) o Tarkoitettu hydraulikäyttöisille lisälaitteille. 25 Ohjausvipu - nostolaitteen kallistaminen t 26 Ohjausvipu - nosto/lasku t Nostolaitteen kallistaminen eteen-/ taaksepäin. Nostolaitteen kallistaminen eteenpäin: vipua työnnetään eteenpäin. Nostolaitteen kallistaminen taaksepäin: vipua vedetään taakse. Haarukkakannattimen nosto/lasku. Haarukkakannattimen nosto: vipua vedetään taaksepäin. Haarukkakannattimen lasku: vipua työnnetään eteenpäin. 27 Äänitorvipainike t Varoitussignaalin antaminen. 28 Ajosuuntakytkin t Ajosuunnan valinta. 29 Hidasajo-/jarrupoljin 1. Alue: Hidasajon säätely. t 2. alue: käyttöjarrun aktivointi IN E 5

39 t Z Z Ajosuuntakytkin Jos ajosuuntakytkin (28) on keskiasennossa, vaihteisto on tyhjäkäyntiasennossa. Kytkin on työnnettävä eteen eteenpäinajon valitsemiseksi. Kytkin on työnnettävä taakse taaksepäinajon valitsemiseksi. Moottori ei käynnisty, jos ennen käynnistämistä ei ole valittu ajosuuntaa. Neutraalilukitus Kun poistutaan ajoneuvosta vaihtamatta vaihdetta vapaalle, kytkeytyyn ajoneuvo automaattisesti asentoon "Neutraali". Tämä näytetään kojelaudassa sijaitsevalla neutraalivalolla. Kun ajoa taas jatketaan (istuen ajoneuvossa) on asetettava ajosuuntakytkin neutraaliasentoon N. Sen jälkeen ajoa voidaan taas jatkaa. Lämmityslaite ja puhallin Käännä termostaattinappia (31) vastapäivään nostaaksesi kuljettajan hytin lämpötilaa. Aktivoi kytkin (30) kytkeäksesi puhalluksen päälle Äänitorvi Paina hydrauliikkavivun äänitorvipainiketta (27) äänitorven aktivoimiseksi IN E 6

40 3 Ajoneuvon käyttöönotto Ennen kuin ajoneuvon saa ottaa käyttöön, ohjata sitä tai nostaa lastausyksikköä, kuljettajan on varmistettava, ettei kukaan oleskele vaara-alueella. 3.1 Tarkastukset ja toimenpiteet ennen päivittäistä käyttöönottoa Ajoneuvo Koko ajoneuvon (erityisesti pyörien ja kuorman nostovälineiden) tarkastus selvästi näkyvien vaurioiden varalta. Koko ajoneuvon (erityisesti pyörien ja kuorman nostovälineiden) silmämääräinen vaurioiden tarkastus. Tarkasta, onko kuormaketjut kiristetty tasaisesti. Tarkista istuinvyön soljen toiminta sekä hihnan vetäytyminen takaisin pidäkkeeseen. Lisätietoja katso jakso Ajoneuvot, joissa on rajoitettua pään liikkuvuus X (o) M Jos suositeltua pituutta ei noudateta, saattaa ajoneuvon käyttö aiheuttaa kuljettajalle ylimääräistä rasitusta ja vaaran, jolloin vahinkoja ja pysyviä haittoja kuljettajan epäterveellisen ryhdin ja liiallisen ruumiillisen rasituksen johdosta ei voida sulkea pois. Haltijan on huolehdittava siitä, että ajoneuvon käyttäjien pituus ei ylitä ilmoitettua maksimipituutta. Lisäksi haltijan on tarkastettava, että hänen valtuuttamiensa kuljettajien istumisasento on normaali ja suora eikä aiheuta rasitusta IN E 7

41 Z Suojukset on tarvittaessa avattava tarkistusten suorittamiseksi. Polttoaineen määrän tarkistaminen - DG Kytke sytytys- ja käynnistyskytkin (19) asentoon I. Katso polttoaineen määrä polttoainemittarista (15). Lisää tarvittaessa dieselpolttoainetta (katso luku D) o Tuulilasinpesunesteen tason tarkistaminen Tuulilasinpesunesteen astia (32) löytyy hytin takimmaiselta oikeanpuoleiselta palkilta. Tarkista, onko säiliössä riittävästi tuulilasinpesunestettä. Lisää, mikäli on tarpeen. Käytä tuulilasinpesunestettä, joka sisältää pakkassuoja-ainetta Pyörät ja renkaat Tarkista pyörät ja renkaat kulumisen varalta (katso luku ). Mittaa ilmanpaineet (vain ilmarenkaat) (katso luku B) IN E 8

42 3.3 Kuljettajan istuimen säätö Vakioistuin MSG 65 Optimaalisen istuinvaimennuksen saavuttamiseksi täytyy kuljettajan istuimen olla säädetty kuljettajan painon mukaan Istuimen säätäminen kuljettajan painoa vastaavaksi: Istu kuljettajan istuimelle. Painon ollessa oikein säädetty on kuljettajan painon näytön nuoli (37) kalibrointiviivan yläpuolella. Jos nuoli on liian pitkällä vasemmalla tai oikealla, istuin on säädettävä kuljettajan painoa vastaavaksi. Käännä tätä varten painonsäätövipua (36) n. 90 eteen. Paina painonsäätövipua (36) alaspäin istuimen säätämiseksi pienempää kuljettajan painoa vastaavaksi. Paina painonsäätövipua ylöspäin istuimen säätämiseksi suurempaa kuljettajan painoa vastaavaksi. Käännä vipu takaisin lähtöasentoon säädön suorittamisen jälkeen. Selkänojan kaltevuuden säätö: Istu kuljettajan istuimelle. Vedä selkänojan kaltevuudensäätö (34) ylöspäin ja säädä selkänojan kaltevuus. Päästä selkänojan kaltevuudensäätö (34) jälleen irti, selkänoja lukittuu. Istumisasennon säätö: 34 Vedä pitkittäissäätö (35) ylöspäin ja aseta kuljettajan istuin oikeaan istumisasentoon työntämällä istuinta eteen- tai taaksepäin. Anna pitkittäissäädön (35) taas lukittua. Pitkittäissäädön täytyy lukittua varmasti säädettyyn asentoon. Kuljettajan istuimen säätöä ei saa muuttaa ajon aikana IN E 9

43 3.4 Turvavyö Z Kuljettajan tulisi tarkastaa päivittäin turvavyön tila ja moitteeton toiminta ennen tehdaskuljetusajoneuvon käyttöä. Vain säännöllisellä tarkastuksella voidaan tunnistaa virhetoiminto ajoissa. Kiinnitä vyö aina ennen tehdaskuljetusajoneuvon liikuttamista. Vyö suojaa vakavilta loukkaantumisilta! Suojaa turvavyö likaantumiselta (peitä vyö esim. pysäytyksen aikana) ja puhdista se säännöllisesti. Sulata ja kuivaa jäätynyt vyölukko tai vyökela uudelleen jäätymisen estämiseksi. Ilman kuivalämpötila ei saa ylittää +60 C! Älä muuta turvavyötä! Huomattava vaara toimintahäiriöiden aikana. Vaihda turvavyöt jokaisen tapaturman jälkeen. Jälkivarustukseen ja korjaukseen on käytettävä ainoastaan alkuperäisiä varaosia. Vaurioituneet tai toimimattomat turvavyöt on annettava valtuutetun myyjän tai sivuliikkeen vaihdettavaksi. Vedä vyö kokonaan ulos ja tarkasta kuitujen rispaantuminen Tarkasta vyölukon toiminta ja vyön moitteeton kelautuminen vyökelaan Tarkasta suojuksen vauriot. Estoautomaatikan testaus: M M Z Pysäköi tehdaskuljetusajoneuvo vaakasuoraan Vedä vyö nykäisemällä ulos Automaatikan tulee estää vyön ulosvetäminen. Avaa konepeltiä noin 30 astetta Automaatikan tulee estää vyön ulosvetäminen Menettelytapa käynnistettäessä tehdaskuljetusajoneuvo voimakkaasti kallistuneena Estoautomatiikka estää vetämästä vyötä ulos, kun tehdaskuljetusajoneuvo on voimakkaasti kallistunut. Vyötä ei voida silloin enää vetää kelasta ulos. Aja tehdaskuljetusajoneuvo varovasti kallistusasennosta ja kiinnitä vyö IN E 10

44 Käyttäytyminen epätavallisissa tilanteissa Jos ajoneuvo uhkaa kaatua, ei saa irrottaa vöitä eikä yrittää hypätä pois ajoneuvosta. Poishyppäämisestä aiheutuu huomattava loukkaantumisvaara! Oikea käyttäytyminen: Kumarra kehon yläosa ohjauspyörän yli. Pidä ohjauspyörästä kiinni kaksin käsin ja tue jaloilla. Kallistuta kehoa putoamissuuntaa vasten IN E 11

45 3.5 Ohjauspylvään säätö Vapauta ohjauspylvään säätövipu (18) liikuttamalla sitä nuolen suuntaan (L) kohti kuljettajan istuinta. Muuta ohjauspylvään (38) kaltevuus toiveidesi mukaiseksi kääntämällä sitä eteen tai taakse. Työnnä ohjauspylvään säätövipu nuolen suuntaan (). L IN E 12

46 3.6 Ajoneuvon käynnistäminen Toimenpiteet ennen käynnistämistä Jos moottoria ei ole käytetty useampaan viikkoon tai öljynsuodatin on vaihdettu, käynnistä moottori (katso kappale 3.7 tai 3.8) ja anna sen toimia muutama minuutti tyhjäkäynnillä. Z Z Z Moottorin käynnistäminen Ajoneuvoa saa käyttää vain kuljettajan istuimelta käsin. Vedä seisontajarru päälle. Kytke ajosuuntakytkin (28) neutraaliasentoon N. Moottorin voi käynnistää vain, kun ajosuuntakytkin on neutraaliasennossa. Käynnistäminen TG (katso jakso 3.7) Käynnistäminen DG (katso jakso 3.8) Avaimella käytettävä sytytyskytkin Toiminta: O - Kaikki päävirtapiirit on katkaistu, ja avain voidaan irroittaa. I - Säätimet ja mittarit ovat päällekytketyt. Moottorin esilämmitys (vain diesel). II - Moottorin käynnistäminen (siirtyy automaattisesti takaisin asentoon I ) IN E 13

47 3.7 Käynnistäminen TG Huomioi nestekaasun käyttöön liittyvät turvamääräykset (katso luku D, jakso 1) Avaa nestekaasupullon sulkuventtiiliä hitaasti. Työnnä avain sytytys-/ käynnistyskytkimeen (19). Kytke sytytys-/käynnistyskytkin asentoon I. Paina äänitorvipainiketta (27) ja tarkista äänitorven toiminta. Latausvirran (3), moottoriöljyn paineen (2), neutraaliasennon (14) ja seisontajarrun varoitusvalot syttyvät palamaan M Paina ajopoljinta (22) hieman alaspäin. Kytke sytytys-/käynnistyskytkin asentoon II. Käynnistimen saa aktivoida enint. 15 s kerrallaan keskeytyksettä. Odota s ennen uutta käynnistystä ja kytke sytytys-/ käynnistyskytkin ensin takaisin asentoon 0. Päästä avain irti heti, kun moottori on käynnistynyt. Se siirtyy automaattisesti takaisin asentoon I. On erittäin tärkeää noudattaa alla olevia turvavaatimuksia kaikkien nestekaasu-haarukkatrukeille suoritettavien töiden yhteydessä. 27 Jos ajoneuvo ei käynnisty: M Sulje kaasupullon sulkuventtiili. Käännä sytytys-/käynnistyskytkin asentoon O. Hae pätevä, asianmukaisen koulutuksen saanut asiakaspalvelun teknikko apuun. Kaikkien varoitusvalojen, neutraaliasentoa (14) ja seisontajarrua (5) lukuun ottamatta, on sammuttava heti moottorin käynnistämisen jälkeen. Jos näin ei tapahdu, on moottori heti sammutettava ja häiriön syy selvitettävä IN E 14

48 3.8 Käynnistäminen DG Työnnä avain sytytys-/ käynnistyskytkimeen (19). Kytke sytytys-/käynnistyskytkin asentoon I. Paina äänitorvipainiketta (27) ja tarkista äänitorven toiminta. Kun sytytys-/käynnistyskytkin on kytketty asentoon I, syttyvät latausvirran (3), moottoriöljyn paineen (2), neutraaliasennon (14) ja seisontajarrun (5) sekä esihehkutuksen (13) varoitusvalot palamaan. Paina ajopoljin (22) täysin alas ja odota, kunnes esihehkutuksen varoitusvalo sammuu Z Esihehkutusaika riippuu moottorin lämpötilasta, se kestää n. 4 s. Kytke sytytys-/käynnistyskytkin asentoon II. M Käynnistimen saa aktivoida enint. 15 s kerrallaan keskeytyksettä. Odota s ennen uutta käynnistystä ja kytke sytytys-/ käynnistyskytkin ensin takaisin asentoon 0. M Päästä avain irti heti, kun moottori on käynnistynyt. Se siirtyy automaattisesti takaisin asentoon I. Kaikkien varoitusvalojen, neutraaliasentoa (14) ja seisontajarrua (5) lukuun ottamatta, on sammuttava heti moottorin käynnistämisen jälkeen. Jos näin ei tapahdu, on moottori heti sammutettava ja häiriön syy selvitettävä IN E 15

49 Moottorin käynnistämisen jälkeen on suoritettava ajokoe ja seuraavat toimintojen kontrollit: M Tarkista seisontajarrun (16) ja hidasajo-/jarrupolkimen (29) jarrutusteho. Moottorin kierroslukua säädellään ajopolkimen (22) avulla eri alueilla. Samalla tarkastetaan, että poljinta on helppo käyttää. Hydrauliikkaohjauksen toimintojen nosto/lasku (26), kallistus (25) sekä mahdollisen lisälaitteen toimintojen tarkistus. Ohjauspyörä (17) käännetään molempiin ääriasentoihin ja tarkistetaan ohjauksen toiminta. Moottorin ei tule antaa lämmetä tyhjäkäynnillä. Kohtuullisella kuormituksella ja vaihtelevalla kierrosluvulla moottori saavuttaa nopeasti käyttölämpötilansa. Moottoria täysi kuormitus on sallittua vasta, kun moottorin (10) jäähdytysaineen lämpötilan näyttö ilmoittaa lämpötilan olevan käyttölukemissa Jos kaikki toimintojen kontrollit on saatu suoritettua häiriöittä ja käyttölämpötila on saavutettu, ajoneuvo on käyttövalmis IN E 16

50 3.9 Häiriöilmoitukset käytössä Seuraavien varoitusvalojen syttyessä palamaan: Moottoriöljyn paine (2), Latausvirta (3), Jäähdytysaineen lämpötila (10) Vaihteistoöljyn lämpötila (4), on moottori sammutettava välittömästi. M Z Moottorin saa käynnistää uudelleen vasta, kun häiriö on korjattu. Katso häiriönetsintään ja toimenpiteisiin liittyen kappale Tarkista polttoainenäyttö (15, vain DG) käytön yhteydessä IN E 17

51 3.10 Moottorin sammuttaminen M Älä sammuta moottoria täysin kuormitetusta tilasta, vaan anna sen käydä vielä lyhyen aikaa lämpötilan tasaamiseksi. Pysäytä ajoneuvo. Kytke ajosuuntakytkin (28) neutraaliasentoon. Aktivoi seisontajarruvipu (16). Kytke sytytys-/ käynnistyskytkin (19) asentoon IN E 18
