1 Käyttöohje Asennusohje CD-vaihtaja A8

2 1 2 3 Vipu Levynpidin Valmistelu Makasiinin lataaminen Kuva 1 Aseta makasiini lataamista varten tähän asentoon (nuoli ylh.) Vedä levynpidin ulos. Älä koskaan poista enempää kuin yksi levynpidin kerrallaan. Varo asettamasta levynpidintä vinoon. 2 Kuva 2 Aseta levynpidikkeeseen yksi CDlevy tekstipuoli ylöspäin. Työnnä levynpidin ja CD-levy kokonaan makasiinin sisään (lukittuu). Makasiiniin sopii enintään 1 CDlevyä. Osa levynpitimistä voidaan jättää tyhjiksi. Ohje: Halkaisijaltaan 8 cm:n levyisiä CD-levyjä ei saa käyttää. Suojaa CD-levyt sormenjäljiltä ja vaurioilta. Kun poistat levynpitimen, varo, ettei sen sisällä oleva CD-levy pääse putoamaan. Osa levynpitimistä voidaan jättää tyhjiksi, mutta kaikkien pitimien on oltava makasiinin sisällä. Makasiinin asettaminen laitteen sisään Kuva 3 Siirrä luukku kokonaan oikealle. 4 EJECT Kuva 4 Työnnä makasiini kokonaan sisään nuoli ylöspäin, kunnes se lukittuu.

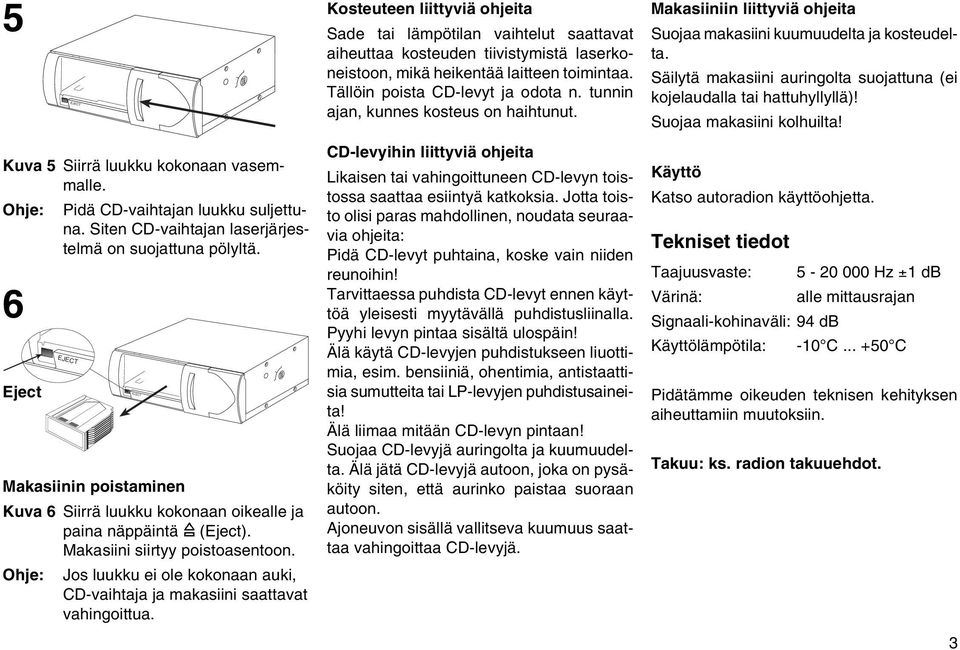

3 5 EJECT Kosteuteen liittyviä ohjeita Sade tai lämpötilan vaihtelut saattavat aiheuttaa kosteuden tiivistymistä laserkoneistoon, mikä heikentää laitteen toimintaa. Tällöin poista CD-levyt ja odota n. tunnin ajan, kunnes kosteus on haihtunut. Makasiiniin liittyviä ohjeita Suojaa makasiini kuumuudelta ja kosteudelta. Säilytä makasiini auringolta suojattuna (ei kojelaudalla tai hattuhyllyllä)! Suojaa makasiini kolhuilta! ENGLISH DEUTSCH Kuva 5 Siirrä luukku kokonaan vasemmalle. Ohje: 6 Eject Pidä CD-vaihtajan luukku suljettuna. Siten CD-vaihtajan laserjärjestelmä on suojattuna pölyltä. EJECT EJECT Makasiinin poistaminen Kuva 6 Siirrä luukku kokonaan oikealle ja paina näppäintä (Eject). Makasiini siirtyy poistoasentoon. Ohje: Jos luukku ei ole kokonaan auki, CD-vaihtaja ja makasiini saattavat vahingoittua. CD-levyihin liittyviä ohjeita Likaisen tai vahingoittuneen CD-levyn toistossa saattaa esiintyä katkoksia. Jotta toisto olisi paras mahdollinen, noudata seuraavia ohjeita: Pidä CD-levyt puhtaina, koske vain niiden reunoihin! Tarvittaessa puhdista CD-levyt ennen käyttöä yleisesti myytävällä puhdistusliinalla. Pyyhi levyn pintaa sisältä ulospäin! Älä käytä CD-levyjen puhdistukseen liuottimia, esim. bensiiniä, ohentimia, antistaattisia sumutteita tai LP-levyjen puhdistusaineita! Älä liimaa mitään CD-levyn pintaan! Suojaa CD-levyjä auringolta ja kuumuudelta. Älä jätä CD-levyjä autoon, joka on pysäköity siten, että aurinko paistaa suoraan autoon. Ajoneuvon sisällä vallitseva kuumuus saattaa vahingoittaa CD-levyjä. Käyttö Katso autoradion käyttöohjetta. Tekniset tiedot Taajuusvaste: 5-2 Hz ±1 db Värinä: alle mittausrajan Signaali-kohinaväli: 94 db Käyttölämpötila: -1 C C Pidätämme oikeuden teknisen kehityksen aiheuttamiin muutoksiin. Takuu: ks. radion takuuehdot. ITALIANO FRANÇAIS NEDERLANDS ESPAÑOL SVENSKA PORTUGUÊS 3

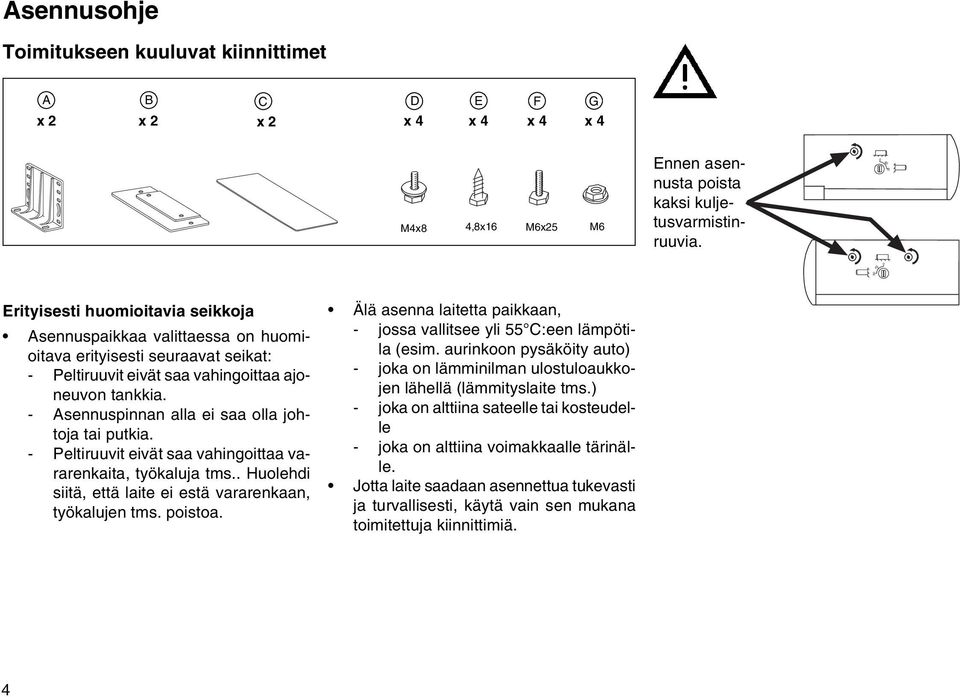

4 9 9 Asennusohje Toimitukseen kuuluvat kiinnittimet A x 2 B x 2 C x 2 D x 4 E F G x 4 x 4 x 4 M4x8 4,8x16 M6x25 M6 Ennen asennusta poista kaksi kuljetusvarmistinruuvia. Erityisesti huomioitavia seikkoja Asennuspaikkaa valittaessa on huomioitava erityisesti seuraavat seikat: - Peltiruuvit eivät saa vahingoittaa ajoneuvon tankkia. - Asennuspinnan alla ei saa olla johtoja tai putkia. - Peltiruuvit eivät saa vahingoittaa vararenkaita, työkaluja tms.. Huolehdi siitä, että laite ei estä vararenkaan, työkalujen tms. poistoa. Älä asenna laitetta paikkaan, - jossa vallitsee yli 55 C:een lämpötila (esim. aurinkoon pysäköity auto) - joka on lämminilman ulostuloaukkojen lähellä (lämmityslaite tms.) - joka on alttiina sateelle tai kosteudelle - joka on alttiina voimakkaalle tärinälle. Jotta laite saadaan asennettua tukevasti ja turvallisesti, käytä vain sen mukana toimitettuja kiinnittimiä. 4

5 Asennus vaakatasoon < 9 ENGLISH DEUTSCH Kulmasäätimet Sivuilla olevat kulmasäätimet on säädettävä CD-vaihtajan asennuskulman mukaan. Molemmat säätimet asetetaan samaan asentoon. Jos säätimet säädetään väärin, saattaa seurauksena olla toistohäiriöitä ja muita toimintavirheitä. FRANÇAIS ITALIANO A D 9 NEDERLANDS G E B E SVENSKA C F ESPAÑOL 5 PORTUGUÊS

6 9 9 9 Kulmasäätimet 9 ~ 5 4 ~ 5 85 ~ 9 Asennuskulma Kulmasäätimien asento

7 Asennus pystyasentoon ENGLISH DEUTSCH 9 9 FRANÇAIS ITALIANO A D G NEDERLANDS SVENSKA C B F Teppich Carpet 9 ESPAÑOL 7 PORTUGUÊS

8 Riippuva asennus Jos asennat laitteen riippuvaan asentoon hattuhyllyn alle tai tavaratilaan, noudata seuraavia varotoimenpiteitä: Valitse kiinnityspaikka siten, että laite voidaan asentaa vaakasuoraan. Huolehdi siitä, että laite ei estä tavaratilan luukun jousien tai varsien tms. liikkeitä. 9 8

9 Liitäntä Asennus- ja liitäntätöiden ajaksi on ajoneuvon akun miinusnapaliitäntä kytkettävä irti. Noudata ajoneuvon valmistajan antamia turvaohjeita (esim. turvatyynyn, hälytyslaitteiden, ajotietokoneen, ajoneston suhteen). Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat (akku, johdot, sulakerasia) vahingoitu. Blaupunkt-autoradioon, jossa on Disc Management -järjestelmä. ENGLISH DEUTSCH FRANÇAIS ITALIANO 5A 5 m NEDERLANDS 3A SVENSKA maatto ruskea ESPAÑOL jatk.+12v liit.3 akku punainen 9 PORTUGUÊS

10 Blaupunkt-Werke GmbH Bosch Gruppe 7/98 K7/VKD (FIN)
