Sovellutukset. Kylmävarastojen lämpötilan valvonta langattomilla lähettimillä. Keskitetty lämpötilan valvonta

Transkriptio

1 Kylmävarastojen lämpötilan valvonta langattomilla lähettimillä Keskitetty lämpötilan valvonta Kylmähuoneet ja pakastimet Suurkeittiöiden omavalvonta Uunit ja jäähdytyskaapit Astianpesukoneet Lääketeollisuuden varastot Edullinen järjestelmä Ei monimutkaista kaapelointia Toistin Kylmähuoneet/ pakasteet -PRO Server, tiedonkeruuohjelma Käsimittari KMR260 langattomalla lähettimellä Internet tai Intranet Hälytykset Raportit Tietojen talletus 2-kanavainen lähetin FTR860 Astianpesukoneet laitoskeittiöissä Workstation, etävalvontaohjelma Langaton lämpötilanmittausjärjestelmä on edullinen ratkaisu kylmähuoneissa ja pakastetiloissa. Mittaustarkkuus on parempi kuin ±0,5 C MTR260C lähettimellä ja lähettimillä joissa on ulkoinen anturi, voidaan päästä jopa ±0,15 C tarkkuuteen. Yhdeltä tietokoneelta voidaan valvoa kaikkia verkkoon liitettyjä tietokoneita, joihin on asennettu -tiedonkeruuohjelma. Tyypillisiä kohteita ovat hotelliketjut, laitoskeittiöt, sairaalat ja teollisuudessa mitä moninaisimmat mittauskohteet. 21

2 Langaton omavalvontajärjestelmä (OV-järjestelmä) Tyypillinen laitekokoonpano, jossa on vastaanotin, useita lähettimiä ja toistin. Lähettimet Lähettimet PC GSM modeemi (hälytykset) etälukuohjelma DSC771 Toistin optiona -PRO RS485-USB tiedonkeruuohjelma Toistin kerää lähettimien viestit suljetuista kylmäkaapeista tai kylmähuoneista, joissa radiosignaali on vaimentunut ja siirtää ne vastaanottimelle. Toistin ei tarvitse asetteluja tai ohjelmointia, sille tarvitsee vain kytkeä käyttöjännite. PC Tiedonkeruujärjestelmä -tiedonkeruuohjelma lukee radiolähettimen mittaustietoja vastaanottimelta -PRO. Lähetin tallettaa aina viimeistä mittaustulosta muistiin ja purkaa tiedot automaattisesti, kun tietokone on käytettävissä. Lähettimet liitetään tietokoneelle RS485-USB muuntimen DCS771 kautta. Sarjaviestillä RS485 vastaanotin voidaan siirtää kauemmaksi tietokoneesta (max. 1 km). Muuntimesta saadaa myös käyttöjännite vastaanottimelle, tarvitaan vain 4-napainen kaapeli muuntimen ja vastaanottimen välille. OV-järjestelmän laitteet: MTR260C lämpötilalähetin (esim.) toistin -PRO vastaanotin DCS771 USB-RS485 muunnin -tiedonkeruuohjelma GSM-modeemi hälytysviesteille -tiedonkeruuohjelma tallettaa mittaustiedot kovalevylle, piirtää trendit, valvoo lähettimien paristojännitteitä ja lähettää hälytysviestit valittuihin puhelinnumeroihin GSM-modeemilla. Workstation -etälukuohjelmalla voidaan lukea mittaustietoja toiselta tietokoneelta, kun molemmat tietokoneet on liitetty verkkoon. Mittaustietojen tarkastelu webselaimella vaatii DPR990 OV-yksikön. 12

3 Omavalvonta suurissa kylmävarastoissa OV-yksiköllä DPR990 Suositeltava toistimien asennusmalli suurissa varastoissa (esim. 120 x 100 m) Toistin 2 Toistin 3 etälukuohjelma Toistin 1 OV-yksikkö DPR990 OV-yksikkö DPR990 Web-selaimella mittaustietojen tarkastelu Suurissa rakennuksissa -toistimet (1...3) sijoitetaan kuvan mukaisesti. Toistin kerää lähettimien viestit suljetuista kylmäkaapeista tai kylmähuoneista, joissa radiosignaali on vaimentunut ja siirtää ne eteenpäin muille toistimille ja vastaanottimelle. Toistin ei tarvitse asetteluja tai ohjelmointia, sille tarvitsee vain kytkeä käyttöjännite. Tiedonkeruujärjestelmä OV-yksiköllä DPR990 DPR990 omavalvonta-yksikkö voidaan ottaa käyttöön ilman ohjelmien asentamista. OV-yksikkö sisältää kaiken tarvittavan langattomien lähettimien vastaanottamiseen. OV-yksikkö tarvitsee ulkoisen näytön ja näppäimistön vain, jos sitä käytetään paikallisnäyttönä. Järjestelmän asetuksia voidaan muuttaa myös etätyöpöytäyhteydellä. -tiedonkeruuohjelma ja webserver-ohjelmapaketti on asennettu valmiiksi tehtaalla. Yksikkö voidaan toimittaa myös täysin toimintavalmiina, jolloin myös radiolähettimien tunnistenumerot (ID) on valmiiksi asetettu -ohjelmaan. Mittaukset voidaan aloittaa välittömästi käyttöjännitteen kytkemisen jälkeen. Mittaustietoja voidaan tarkastella webselaimella verkon tietokoneilta. OV-järjestelmän laitteet: MTR260C lämpötilalähetin toistin DPR990 omavalvontayksikkö -tiedonkeruuohjelma Webserver-ohjelmapaketti radiolähettimille GSM-modeemi hälytysviesteille 13

4 Omavalvonta suurissa kylmävarastoissa Tyypillinen toistimien asennuspaikka suurissa varastoissa (esim. 120 x 100 m) Toistin 2 Toistin 3 GSM modeemi OV-yksikkö DCS771 DPR990 tiedonkeruuohjelma etälukuohjelma USB Toistin 1 Suurissa rakennuksissa -toistimet (1...3) sijoitetaan kuvan mukaisesti. Toistin kerää lähettimien viestit suljetuista kylmäkaapeista tai kylmähuoneista, joissa radiosignaali on vaimentunut ja siirtää ne eteenpäin muille toistimille ja vastaanottimelle. Toistin ei tarvitse asetteluja tai ohjelmointia, sille tarvitsee vain kytkeä käyttöjännite. Tiedonkeruujärjestelmä tietokoneella -tiedonkeruuohjelma lukee radiolähettimen mittaustietoja vastaanottimelta. Tietokone kytketään vastaanottimeen USB- RS485 muuntimen (DCS771) kautta. Sarjaviestillä RS485 vastaanotin voidaan siirtää kauemmaksi tietokoneesta (max. 1 km). Muuntimesta saadaa myös käyttöjännite vastaanottimelle, tarvitaan vain 4-napainen kaapeli muuntimen ja vastaanottimen välille. OV-järjestelmän laitteet: MTR260C lämpötilalähetin toistin vastaanotin DCS771 USB-RS485 muunnin -tiedonkeruuohjelma GSM-modeemi hälytysviesteille -tiedonkeruuohjelma tallettaa mittaustiedot kovalevylle, piirtää trendit, valvoo lähettimien paristojännitteitä ja lähettää hälytysviestit valittuihin puhelinnumeroihin GSM-modeemilla. 14

5 Langallisten ja langattomien käyttö samassa järjestelmässä Tyypillinen toistimien asennuspaikka suurissa varastoissa (esim. 120 x 100 m) Toistin 1 Toistin 2 GSM modeemi OV-yksikkö DCS770 DPR990 tiedonkeruuohjelma etälukuohjelma USB Toistin 16-kanavainen * lähetin RMD680 Suurissa rakennuksissa voidaan osa mittauksista tehdä myös langallisilla lähettimillä. Toistin kerää lähettimien viestit suljetuista kylmäkaapeista tai kylmähuoneista, joissa radiosignaali on vaimentunut ja siirtää ne eteenpäin muille toistimille ja vastaanottimelle. Toistin ei tarvitse asetteluja tai ohjelmointia, sille tarvitsee vain kytkeä käyttöjännite. Langalliset ja langattomat lähettimet -tiedonkeruuohjelma lukee langallisia ja langattomia lähettimiä, jotka on kytketty samaan tai eri RS485-sarjaviestiväylään. Lähettimiä ja vastaanottimia voi olla useampia. Tietokone liitetään sarjaviestiväylään USB-RS485 muuntimen (DCS770) kautta. Sarjaviestillä RS485 liitettävät laitteet voidaan siirtää jopa 1000 metrin päähän tietokoneesta. -tiedonkeruuohjelma tallettaa mittaustiedot kovalevylle, piirtää trendit, valvoo lähettimien paristojännitteitä ja lähettää hälytysviestit valittuihin puhelinnumeroihin GSM-modeemilla. OV-järjestelmän laitteet: MTR260C lämpötilalähetin toistin vastaanotin DCS770 USB-RS485 muunnin -tiedonkeruuohjelma GSM-modeemi hälytysviesteille RMD kanavainen lähetin 15

6 Omavalvontayksikkö DPR990 sopii langattomille ja langallisille lähettimille Tyypillinen toistimien asennuspaikka suurissa varastoissa (esim. 120 x 100 m) Toistin 1 Toistin 2 etälukuohjelma Toistin 16-kanavainen * lähetin RMD680 OV-yksikkö OV-yksikkö DCS770 DPR990 DPR990 USB-RS485 Web-selaimella mittaustietojen tarkastelu Suurissa rakennuksissa voidaan osa mittauksista tehdä myös langallisilla lähettimillä. Toistin kerää lähettimien viestit suljetuista kylmäkaapeista tai kylmähuoneista, joissa radiosignaali on vaimentunut ja siirtää ne eteenpäin muille toistimille ja vastaanottimelle. Toistin ei tarvitse asetteluja tai ohjelmointia, sille tarvitsee vain kytkeä käyttöjännite. OV-yksikkkö langallisille ja langattomille lähettimille Omavalvonta-yksikkö DPR990 korvaa tietokoneen ja toimii itsenäisesti. OV-yksikköön on valmiiksi asennettu -tiedonkeruuohjelma ja Webserver-ohjelmapaketti. Yksikössä on vakiona radiovastaanotin ja GSM-modeemi hälytysviesteille. Näyttö ja näppäimistö liitettävissä, kun järjestelmän asetuksia halutaan muuttaa tai käyttää sitä paikallisnäyttönä. DPR990 on luotettavampi vaihtoehto tiedonkeruulle kuin tavalliselle tietokoneelle asennetut tiedonkeruuohjelmat. OV-järjestelmän laitteet: MTR260C lämpötilalähetin toistin vastaanotin DCS770 USB-RS485 muunnin DPR990 OV-yksikkö RMD kanavainen lähetin Webselaimella voidaan ottaa yhteys OV-yksikköön antamalla sen IP-osoite ja näin tarkastella mittaustuloksia internet-yhteyden välityksellä. 16

7 Toistimien korvaaminen vastaanottimilla sarjaviestiväylässä Hyvin suurissa rakennuksissa tai vaikeissa kohteissa, joissa radiosignaali vaimentuu poikkeuksellisen voimakkaasti, joko rakenteiden tai pitkien etäisyyksien vuoksi, voidaan käyttää useita vastaanottimia toistimien sijasta. Max. etäisyys 1000 m Langattomat lähettimet etälukuohjelma Sarjaviestiväylä RS485 DCS770 USB-RS485 OV-yksikkö DPR990 OV-yksikkö DPR990 (tai PC) Web-selaimella mittaustietojen tarkastelu Jos sarjaviestiväylä RS485 on käytettävissä, voidaan vastaanottimet sijoittaa suoraan väylään. Järjestelmällä saadaan kattava kuluvuus suurella alueella. Samaan väylään voidaan liittää myös langallisia lähettimiä kuten RMD680. RS485-sarjaviestiväylän kaapelointina voidaan käyttää tavallista kierrettyä parikaapelia, esim. puhelinkaapelointia. OV-yksikkkö langallisille ja langattomille lähettimille Omavalvonta-yksikkö DPR990 korvaa tietokoneen ja toimii itsenäisesti. OV-yksikköön on valmiiksi asennettu -tiedonkeruuohjelma ja Webserver-ohjelmapaketti. Yksikössä on vakiona radiovastaanotin ja GSM-modeemi hälytysviesteille. Näyttö ja näppäimistö liitettävissä, kun järjestelmän asetuksia halutaan muuttaa tai käyttää sitä paikallisnäyttönä. DPR990 on luotettavampi vaihtoehto tiedonkeruulle kuin tavalliselle tietokoneelle asennetut tiedonkeruuohjelmat. OV-järjestelmän laitteet: MTR260C lämpötilalähetin vastaanotin DCS770 USB-RS485 muunnin DPR990 OV-yksikkö RMD kanavainen lähetin Webselaimella voidaan ottaa yhteys OV-yksikköön antamalla sen IP-osoite ja näin tarkastella mittaustuloksia internet-yhteyden välityksellä. 17

8 Vastaanottimet Omavalvontyksikkö DPR990 -omavalvontaohjelma asennettuna Webserver-ohjelmisto asennettuna Yksinkertainen käyttöönotto, ei ohjelmien asennusta -ohjelma käynnistyy automaattisesti Sisäinen vastaanotin radiolähettimille GSM-modeemi vakiona jatkohälytyksiä varten Kovalevy korvattu Solid State Disk -muistilla Kaksi digitaalista I/O-ohjausta, tulo ja lähtö Ethernet-verkkoliitäntä 4 USB-porttia lisälaitteille Korvaa tietokoneen Lähettimet Lähettimet etälukuohjelma Hälytykset Toistin optiona Web-selaimella mittaustietojen tarkastelu OV-yksikkö DPR990 OV-yksikkö korvaa PC:n ja on huomattavasti luotettavampi. OV-yksiköllä ei ole myöskään jatkuvaa päivitystarvetta kuten tietokoneilla ja se voidaan ottaa käyttöön ilman ohjelmien asentamista. DPR990 omavalvontayksikkö DPR990 omavalvonta-yksikkö voidaan ottaa käyttöön ilman ohjelmien asentamista. OV-yksikkö sisältää kaiken tarvittavan langattomien lähettimien vastaanottamiseen ja voidaan myös toimittaa täysin toimintavalmiina pakettina. OV-yksikkö tarvitsee ulkoisen näytön ja näppäimistön vain, jos sitä käytetään paikallisnäyttönä tai järjestelmän asetuksia halutaan muuttaa. Sisäinen vastaanotin DPR990 toimii itsenäisenä ilman näyttöä ja näppäimistöä verkossa. Sisäinen GSM-modeemi TCP/IP Ethernet -tiedonkeruu ja Webserver-ohjelma on asennettu valmiiksi tehtaalla. Voidaan toimittaa täysin toimintavalmiina, jossa myös radiolähettimien tunnistenumerot (ID) on valmiiksi asetettu ohjelmaan. Mittaukset voidaan aloittaa välittömästi käyttöjännitteen kytkemisen jälkeen. Mittaustietoja voidaan tarkastella webselaimella verkon tietokoneilta. Näyttö ja näppäimistö (optiona) OV-yksikkö DPR990 4 USB-porttia lisälaitteille 2 digitaaliohjausta, yksi tulo ja lähtö Verkkoliitäntä VAC 4

9 Ohjelmat Omavalvontayksikön tietokantaa voi tarkastella webselaimella Hälytykset muuttavat kanavan pohjaväriä OV-yksikössä DPR990 on vakiona Webserver-ohjelmisto, joka on suunniteltu webselaimella tapahtuvaan mittaustietojen seurantaan Intranetin tai Internetin kautta henkilökohtaisella tietokoneella. Webselaimeen kirjoitetaan vain OV-yksikön IP-osoite ja sitten annetaan käyttäjätunnus ja salasana. Mittaustiedot kerätään OV-yksikössä ajettavalla -ohjelmalla, joka tallettaa tiedot SQL-tietokantaan Webserverin käyttöön. 9

10 Ohjelmat Kanavakohtaiset trendipiirrot webselaimella Kaikista mittauskanavista saadaan trendipiirto napsauttamalla mittauskanavan nimeä etusivulla. Piirron alku- ja loppuaika voidaan valita vapaasti. Jos hälytysrajat on aseteltu, näkyvät ne punaisella tai sinisellä viivalla piirtoasteikolla. Hälytystapahtumista saadaan erillinen yksityiskohtainen luettelo, jonka rivejä napsauttamalla trendipiirto voidaan nopeasti kohdistaa hälytystapahtuman ajanhetkeen. 10

11 Ohjelmat Hälytysten yhteenveto webselaimella Webselaimelle saadaan hälytykset listamuodossa napsauttamalla Hälytysyhteenveto-välilehteä. Trenditpiirrot ja hälytysyhteenvedot voidaan helposti tulostaa napsauttamalla Tulosta-symbolia sivun oikeassa yläreunassa. 11

12 Langattomien vastaanottimien sijoittaminen rakennuksessa 1. Yhden vastaanottimen käyttö -tiedonkeruuohjelma RS-485 tai USB -vastaanotin Yhdellä vastaanottimella katetaan m:n kehä vastaanottimen ympärillä. Kun vastaanotin on sijoitettu tietokoneen läheisyyteen, voidaan se kytkeä suoraan tietokoneen USB-porttiin. Jos vastaanotin halutaan sijoittaa keskelle rakennusta ja tietokone on kaukana vastaanottimesta, on käytettävä RS485-väylää, joka sallii vastaanottimen sijoittamisen jopa 1 km:n etäisyydelle tietokoneesta. Vaihtoehtoisesti voidaan käyttää toistimia. 2. Toistimella laajennetaan kuuluvuusaluetta Toistimen käyttö poistaa kaapeloinnin tarpeen suurissakin rakennuksissa, koska vastaanotin voidaan sijoittaa tietokoneen läheisyyteen. Toistin ei tarvitse minkäänlaisia asetteluja, ainoastaan VDC käyttöjännitteen. -tiedonkeruuohjelma -vastaanotin -toistin RS-485 or USB toistinta -tiedonkeruuohjelma -vastaanotin -toistin 1 -toistin 2 Kahdella toistimella saadaan kuuluvuusaluetta laajennettua. Useampi toistin saattaa kuitenkin olla tarpeen, vaikka etäisyydet eivät olisikaan pitkiä, jos lähettimet on sijoitettu suljettuihin teräskaappeihin, kuten esim. kylmähuohuoneisiin. Toistimet voidaan lisätä tarvittaessa jälkeenpäin. RS Tilapäiset mittaukset useilla vastaanottimilla Lähettimiä tai toistimia voidaan samanaikaisesti kuunnella usealla eri vastaanottimella kuuluvuusalueella. kytketään vain PC:n USB-porttiin, josta se saa myös käyttöjännitteensä. Vastaanottimia voidaan sijoittaa kuuluvuusalueelle täysin rajattomasti. -vastaanotin -toistin -vastaanotin Vastaanottimet ovat saatavissa näytteen muistilla, jotka puretaan automaattisesti, kun tietokoneyhteys on taas käytettävissä. Prossessin tarkkailu on yksinkertaista kuuluvuusalueella; tarvitaan vain tietokone ja vastaanotin. 18

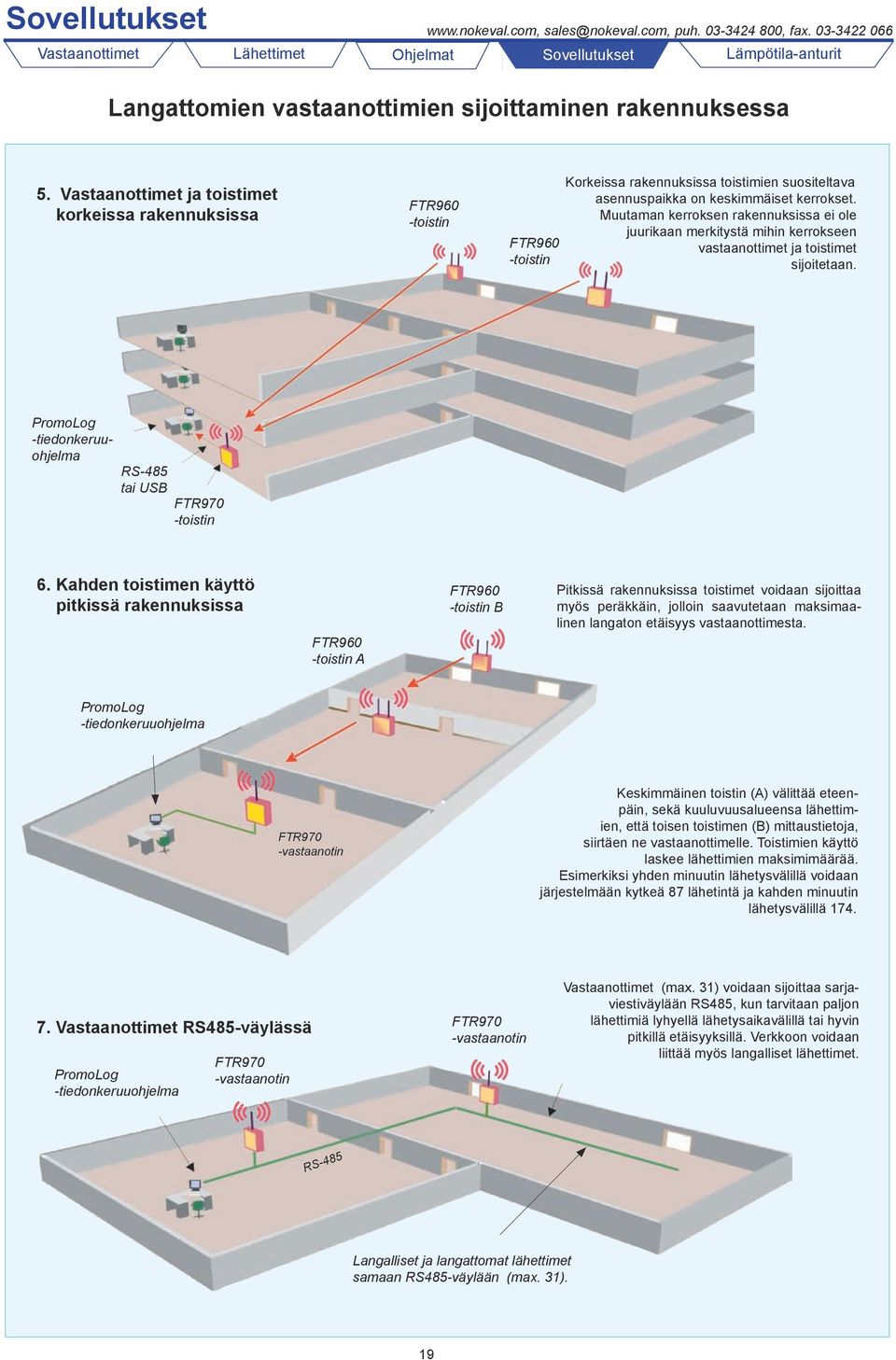

13 Langattomien vastaanottimien sijoittaminen rakennuksessa 5. Vastaanottimet ja toistimet korkeissa rakennuksissa -toistin -toistin Korkeissa rakennuksissa toistimien suositeltava asennuspaikka on keskimmäiset kerrokset. Muutaman kerroksen rakennuksissa ei ole juurikaan merkitystä mihin kerrokseen vastaanottimet ja toistimet sijoitetaan. -tiedonkeruuohjelma RS-485 tai USB -toistin 6. Kahden toistimen käyttö pitkissä rakennuksissa -toistin A -toistin B Pitkissä rakennuksissa toistimet voidaan sijoittaa myös peräkkäin, jolloin saavutetaan maksimaalinen langaton etäisyys vastaanottimesta. -tiedonkeruuohjelma -vastaanotin Keskimmäinen toistin (A) välittää eteenpäin, sekä kuuluvuusalueensa lähettimien, että toisen toistimen (B) mittaustietoja, siirtäen ne vastaanottimelle. Toistimien käyttö laskee lähettimien maksimimäärää. Esimerkiksi yhden minuutin lähetysvälillä voidaan järjestelmään kytkeä 87 lähetintä ja kahden minuutin lähetysvälillä Vastaanottimet RS485-väylässä -tiedonkeruuohjelma -vastaanotin -vastaanotin Vastaanottimet (max. 31) voidaan sijoittaa sarjaviestiväylään RS485, kun tarvitaan paljon lähettimiä lyhyellä lähetysaikavälillä tai hyvin pitkillä etäisyyksillä. Verkkoon voidaan liittää myös langalliset lähettimet. RS-485 Langalliset ja langattomat lähettimet samaan RS485-väylään (max. 31). 19
