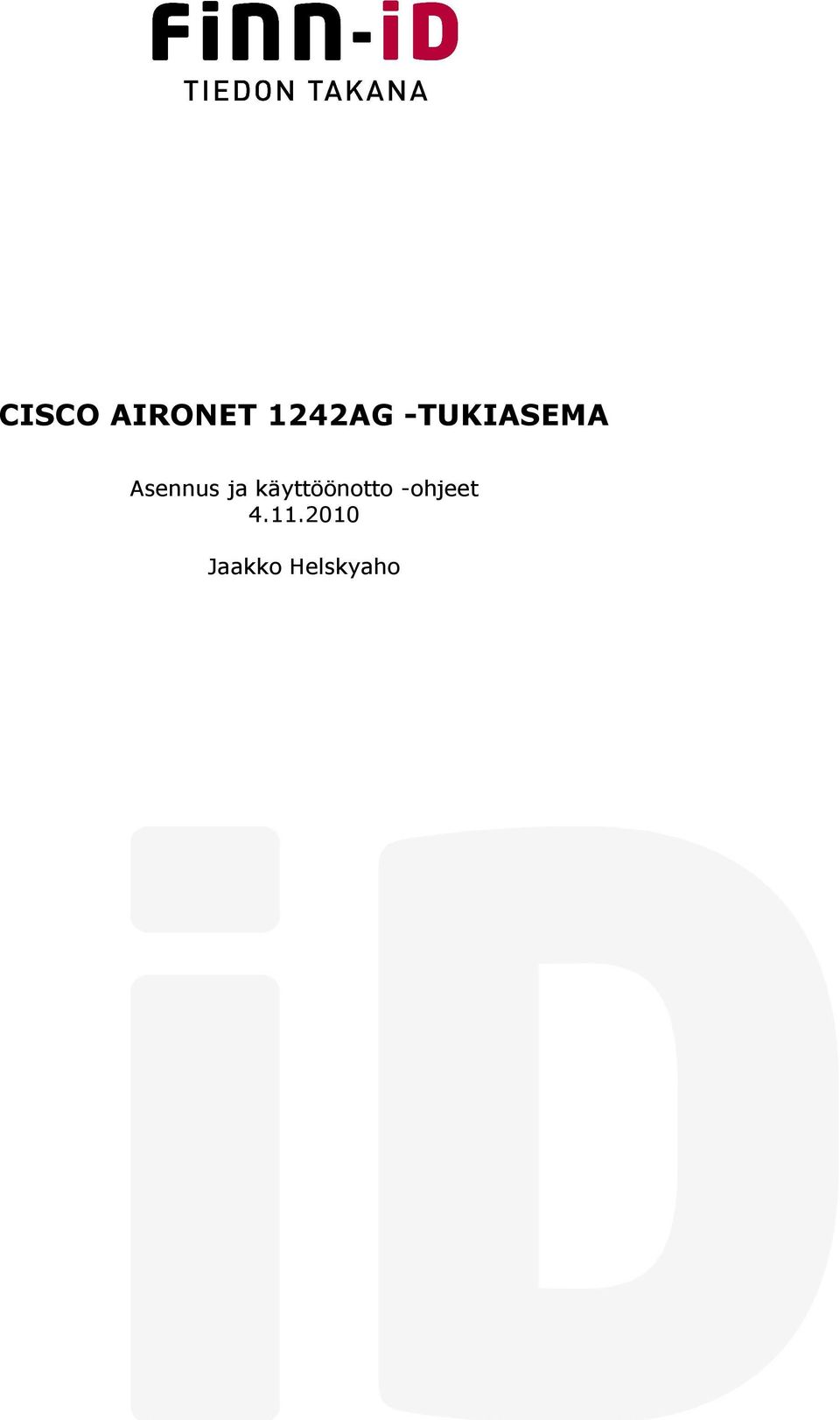

1 CISCO AIRONET 1242AG -TUKIASEMA Asennus ja käyttöönotto -ohjeet Jaakko Helskyaho

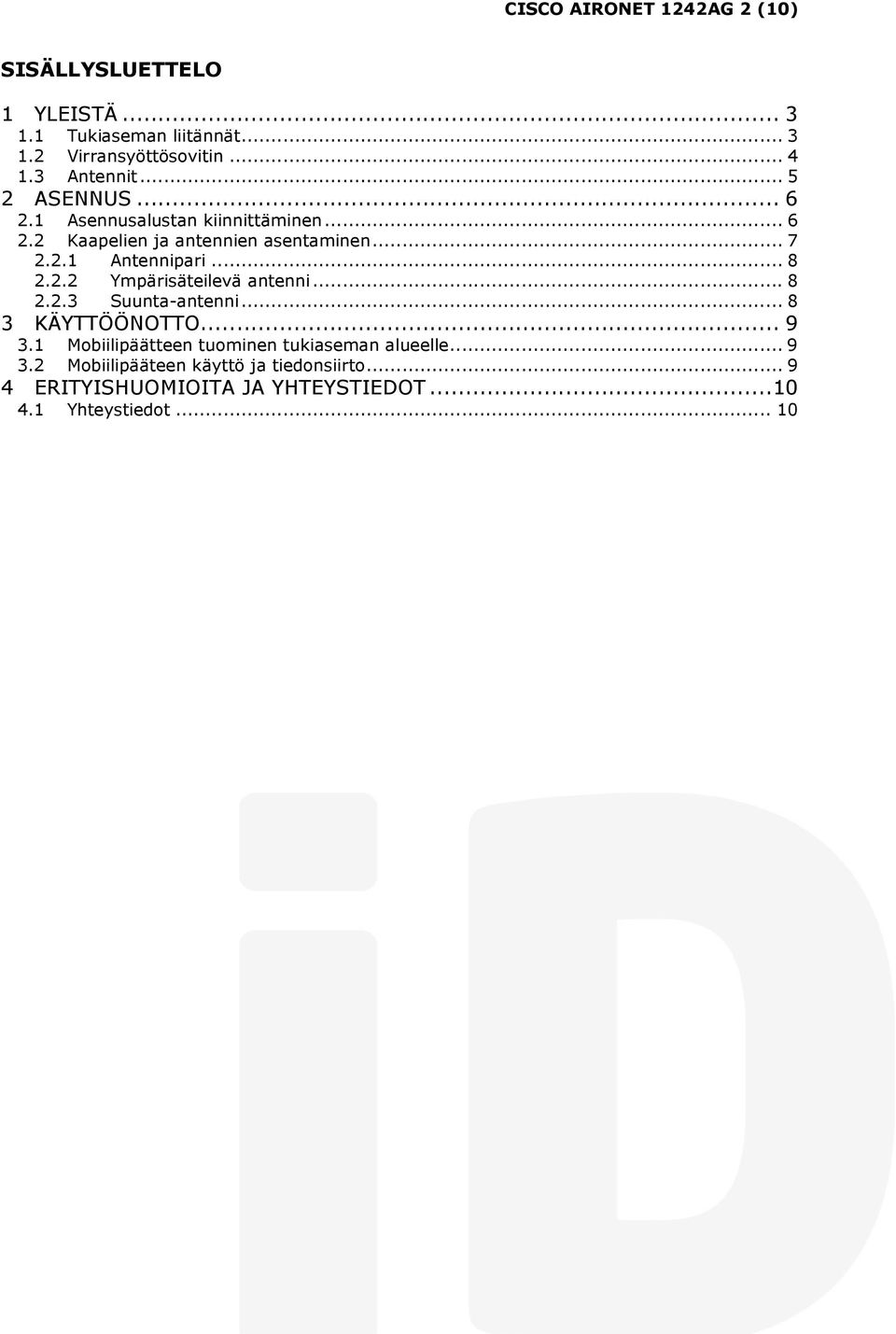

2 CISCO AIRONET 1242AG 2 (10) SISÄLLYSLUETTELO 1 YLEISTÄ Tukiaseman liitännät Virransyöttösovitin Antennit ASENNUS Asennusalustan kiinnittäminen Kaapelien ja antennien asentaminen Antennipari Ympärisäteilevä antenni Suunta-antenni KÄYTTÖÖNOTTO Mobiilipäätteen tuominen tukiaseman alueelle Mobiilipääteen käyttö ja tiedonsiirto ERITYISHUOMIOITA JA YHTEYSTIEDOT Yhteystiedot... 10

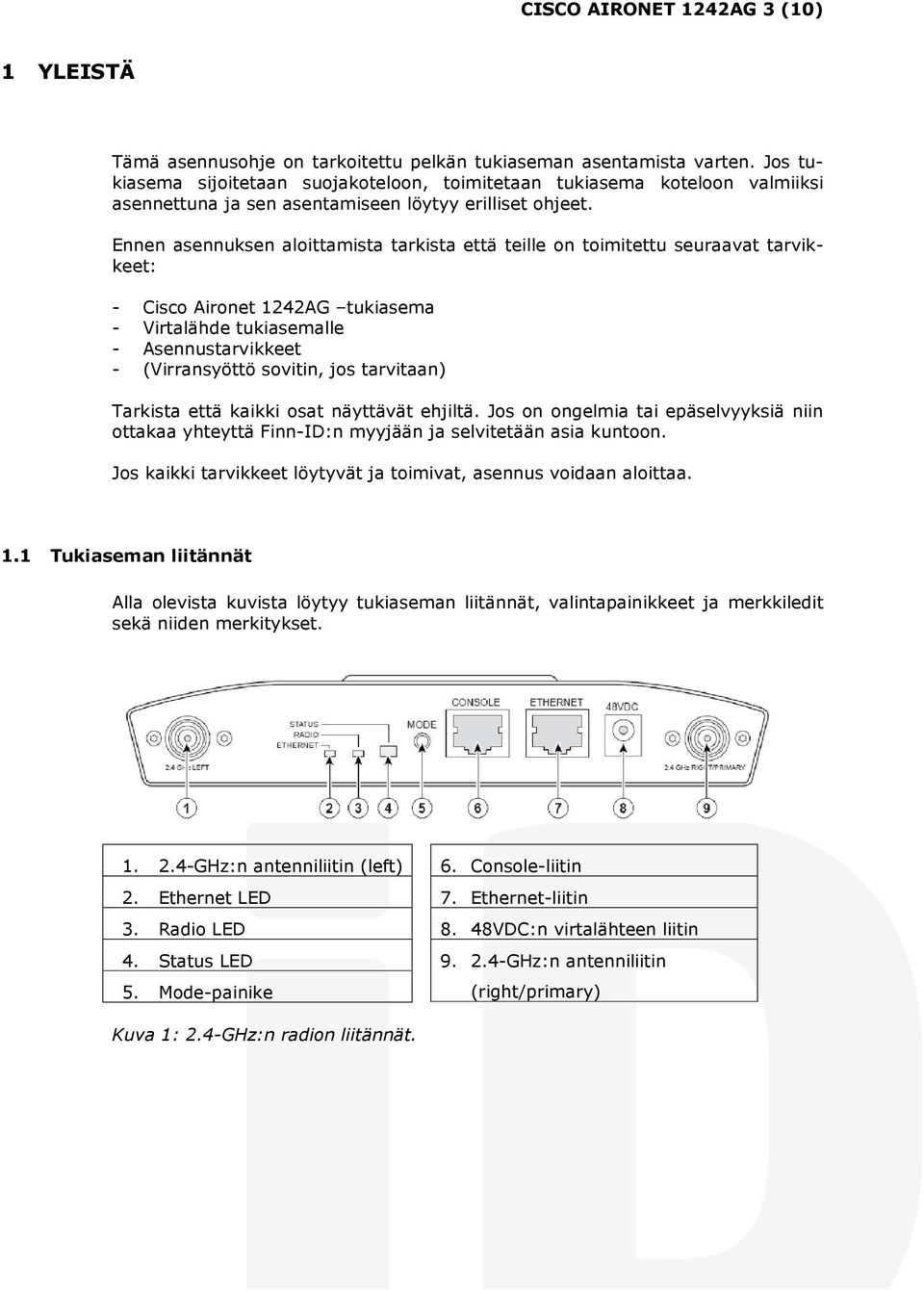

3 CISCO AIRONET 1242AG 3 (10) 1 YLEISTÄ Tämä asennusohje on tarkoitettu pelkän tukiaseman asentamista varten. Jos tukiasema sijoitetaan suojakoteloon, toimitetaan tukiasema koteloon valmiiksi asennettuna ja sen asentamiseen löytyy erilliset ohjeet. Ennen asennuksen aloittamista tarkista että teille on toimitettu seuraavat tarvikkeet: - Cisco Aironet 1242AG tukiasema - Virtalähde tukiasemalle - Asennustarvikkeet - (Virransyöttö sovitin, jos tarvitaan) Tarkista että kaikki osat näyttävät ehjiltä. Jos on ongelmia tai epäselvyyksiä niin ottakaa yhteyttä Finn-ID:n myyjään ja selvitetään asia kuntoon. Jos kaikki tarvikkeet löytyvät ja toimivat, asennus voidaan aloittaa. 1.1 Tukiaseman liitännät Alla olevista kuvista löytyy tukiaseman liitännät, valintapainikkeet ja merkkiledit sekä niiden merkitykset GHz:n antenniliitin (left) 2. Ethernet LED 3. Radio LED 4. Status LED 5. Mode-painike 6. Console-liitin 7. Ethernet-liitin 8. 48VDC:n virtalähteen liitin GHz:n antenniliitin (right/primary) Kuva 1: 2.4-GHz:n radion liitännät.

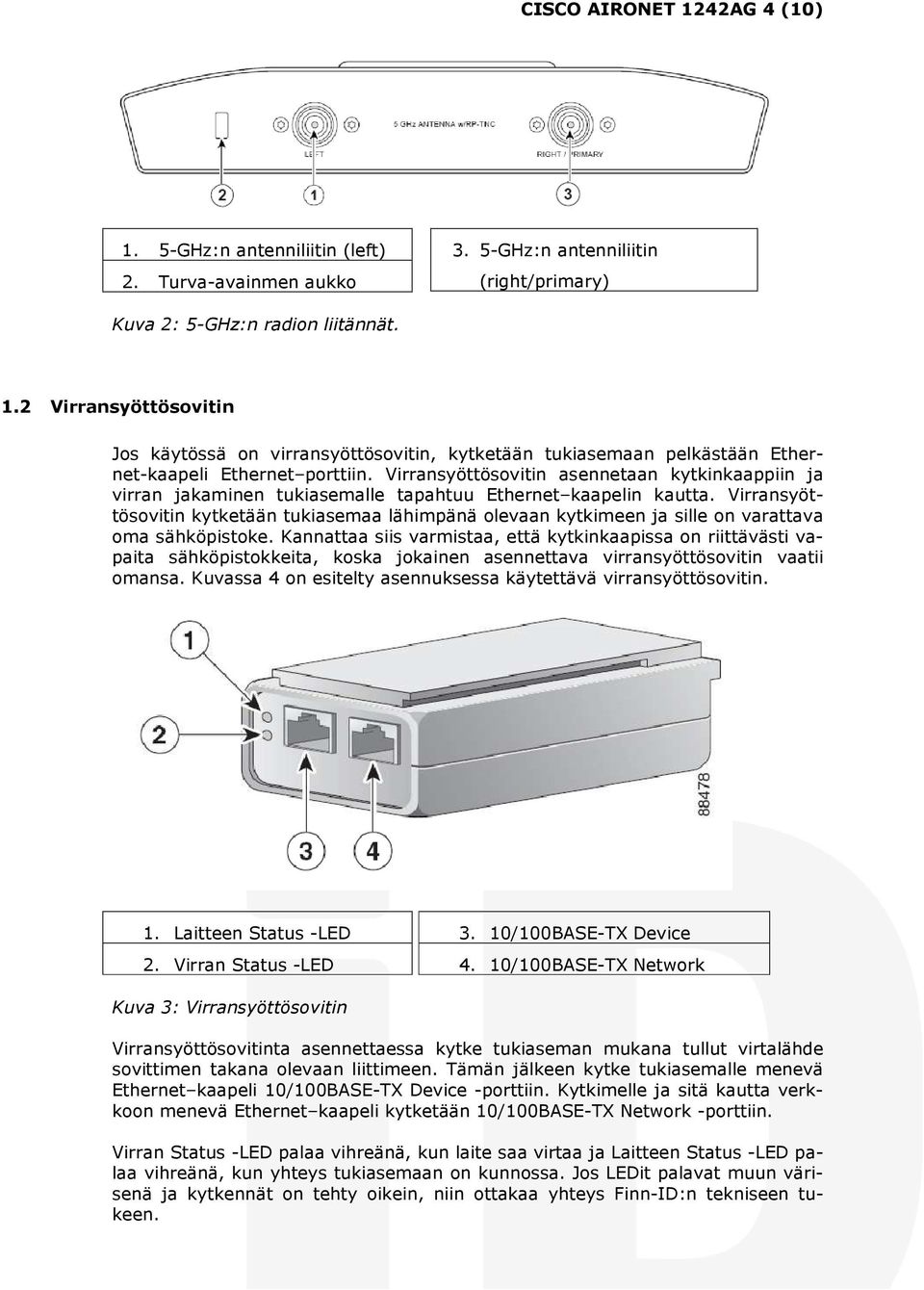

4 CISCO AIRONET 1242AG 4 (10) 1. 5-GHz:n antenniliitin (left) 2. Turva-avainmen aukko 3. 5-GHz:n antenniliitin (right/primary) Kuva 2: 5-GHz:n radion liitännät. 1.2 Virransyöttösovitin Jos käytössä on virransyöttösovitin, kytketään tukiasemaan pelkästään Ethernet-kaapeli Ethernet porttiin. Virransyöttösovitin asennetaan kytkinkaappiin ja virran jakaminen tukiasemalle tapahtuu Ethernet kaapelin kautta. Virransyöttösovitin kytketään tukiasemaa lähimpänä olevaan kytkimeen ja sille on varattava oma sähköpistoke. Kannattaa siis varmistaa, että kytkinkaapissa on riittävästi vapaita sähköpistokkeita, koska jokainen asennettava virransyöttösovitin vaatii omansa. Kuvassa 4 on esitelty asennuksessa käytettävä virransyöttösovitin. 1. Laitteen Status -LED 2. Virran Status -LED 3. 10/100BASE-TX Device 4. 10/100BASE-TX Network Kuva 3: Virransyöttösovitin Virransyöttösovitinta asennettaessa kytke tukiaseman mukana tullut virtalähde sovittimen takana olevaan liittimeen. Tämän jälkeen kytke tukiasemalle menevä Ethernet kaapeli 10/100BASE-TX Device -porttiin. Kytkimelle ja sitä kautta verkkoon menevä Ethernet kaapeli kytketään 10/100BASE-TX Network -porttiin. Virran Status -LED palaa vihreänä, kun laite saa virtaa ja Laitteen Status -LED palaa vihreänä, kun yhteys tukiasemaan on kunnossa. Jos LEDit palavat muun värisenä ja kytkennät on tehty oikein, niin ottakaa yhteys Finn-ID:n tekniseen tukeen.

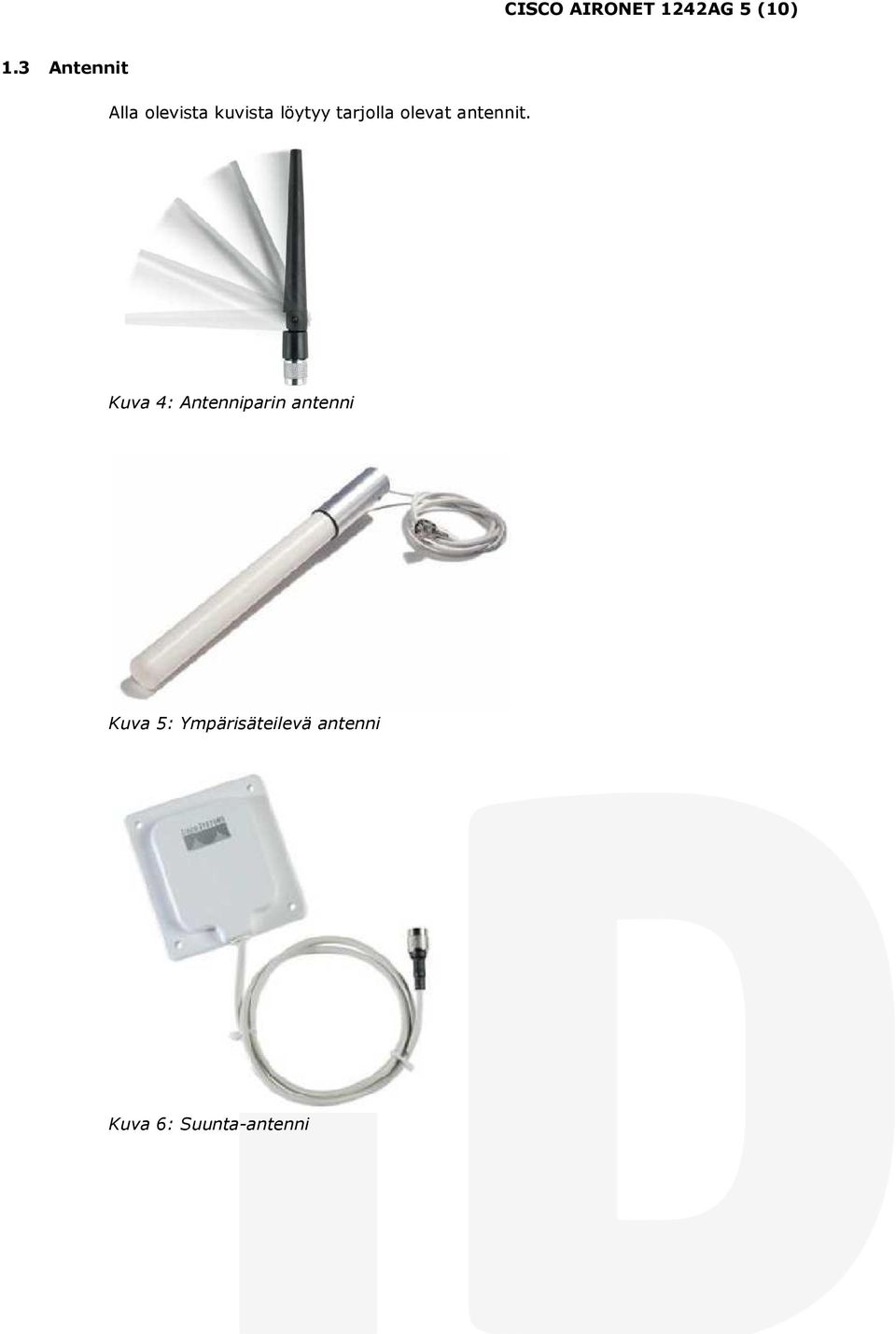

5 CISCO AIRONET 1242AG 5 (10) 1.3 Antennit Alla olevista kuvista löytyy tarjolla olevat antennit. Kuva 4: Antenniparin antenni Kuva 5: Ympärisäteilevä antenni Kuva 6: Suunta-antenni

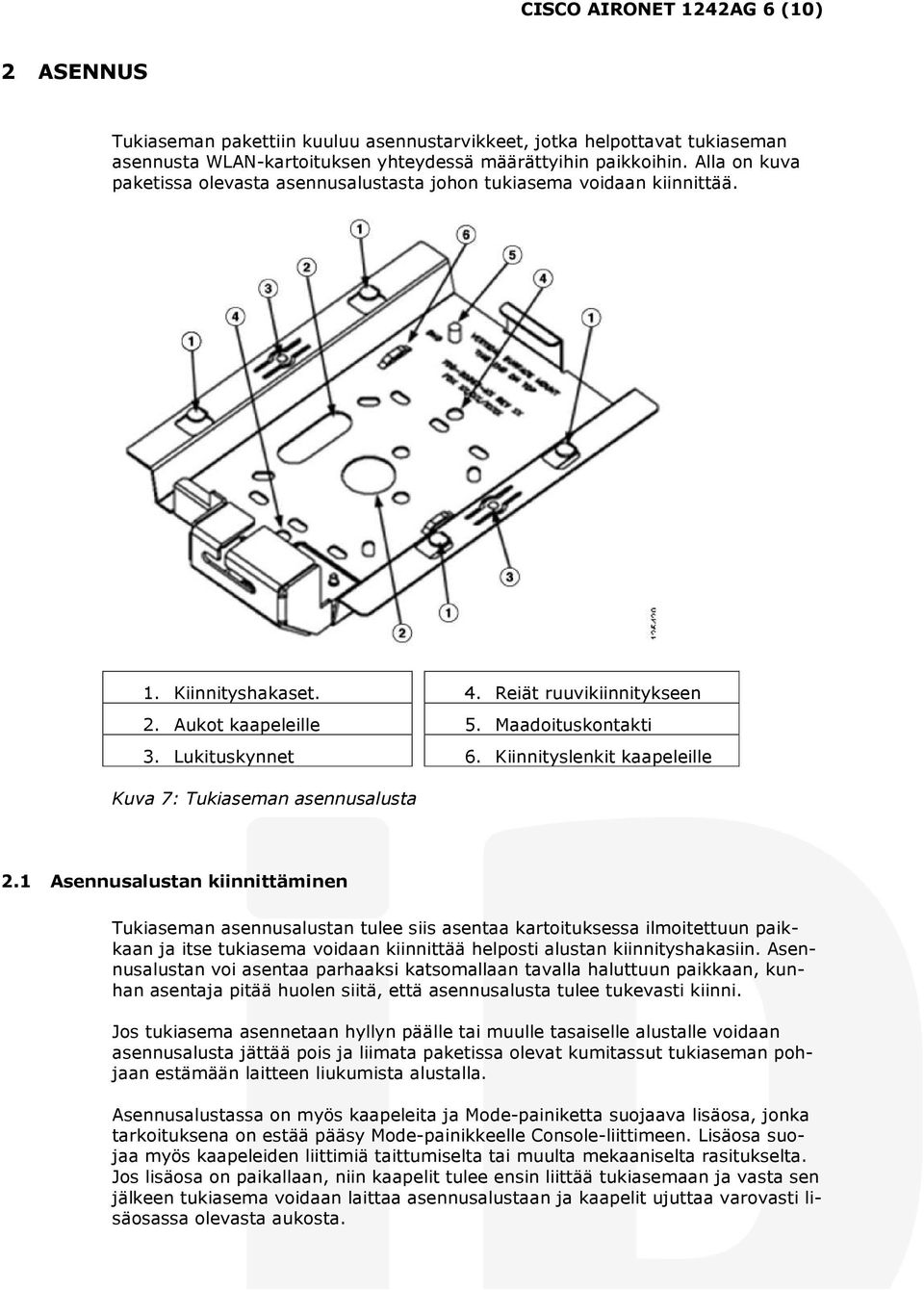

6 CISCO AIRONET 1242AG 6 (10) 2 ASENNUS Tukiaseman pakettiin kuuluu asennustarvikkeet, jotka helpottavat tukiaseman asennusta WLAN-kartoituksen yhteydessä määrättyihin paikkoihin. Alla on kuva paketissa olevasta asennusalustasta johon tukiasema voidaan kiinnittää. 1. Kiinnityshakaset. 2. Aukot kaapeleille 3. Lukituskynnet 4. Reiät ruuvikiinnitykseen 5. Maadoituskontakti 6. Kiinnityslenkit kaapeleille Kuva 7: Tukiaseman asennusalusta 2.1 Asennusalustan kiinnittäminen Tukiaseman asennusalustan tulee siis asentaa kartoituksessa ilmoitettuun paikkaan ja itse tukiasema voidaan kiinnittää helposti alustan kiinnityshakasiin. Asennusalustan voi asentaa parhaaksi katsomallaan tavalla haluttuun paikkaan, kunhan asentaja pitää huolen siitä, että asennusalusta tulee tukevasti kiinni. Jos tukiasema asennetaan hyllyn päälle tai muulle tasaiselle alustalle voidaan asennusalusta jättää pois ja liimata paketissa olevat kumitassut tukiaseman pohjaan estämään laitteen liukumista alustalla. Asennusalustassa on myös kaapeleita ja Mode-painiketta suojaava lisäosa, jonka tarkoituksena on estää pääsy Mode-painikkeelle Console-liittimeen. Lisäosa suojaa myös kaapeleiden liittimiä taittumiselta tai muulta mekaaniselta rasitukselta. Jos lisäosa on paikallaan, niin kaapelit tulee ensin liittää tukiasemaan ja vasta sen jälkeen tukiasema voidaan laittaa asennusalustaan ja kaapelit ujuttaa varovasti lisäosassa olevasta aukosta.

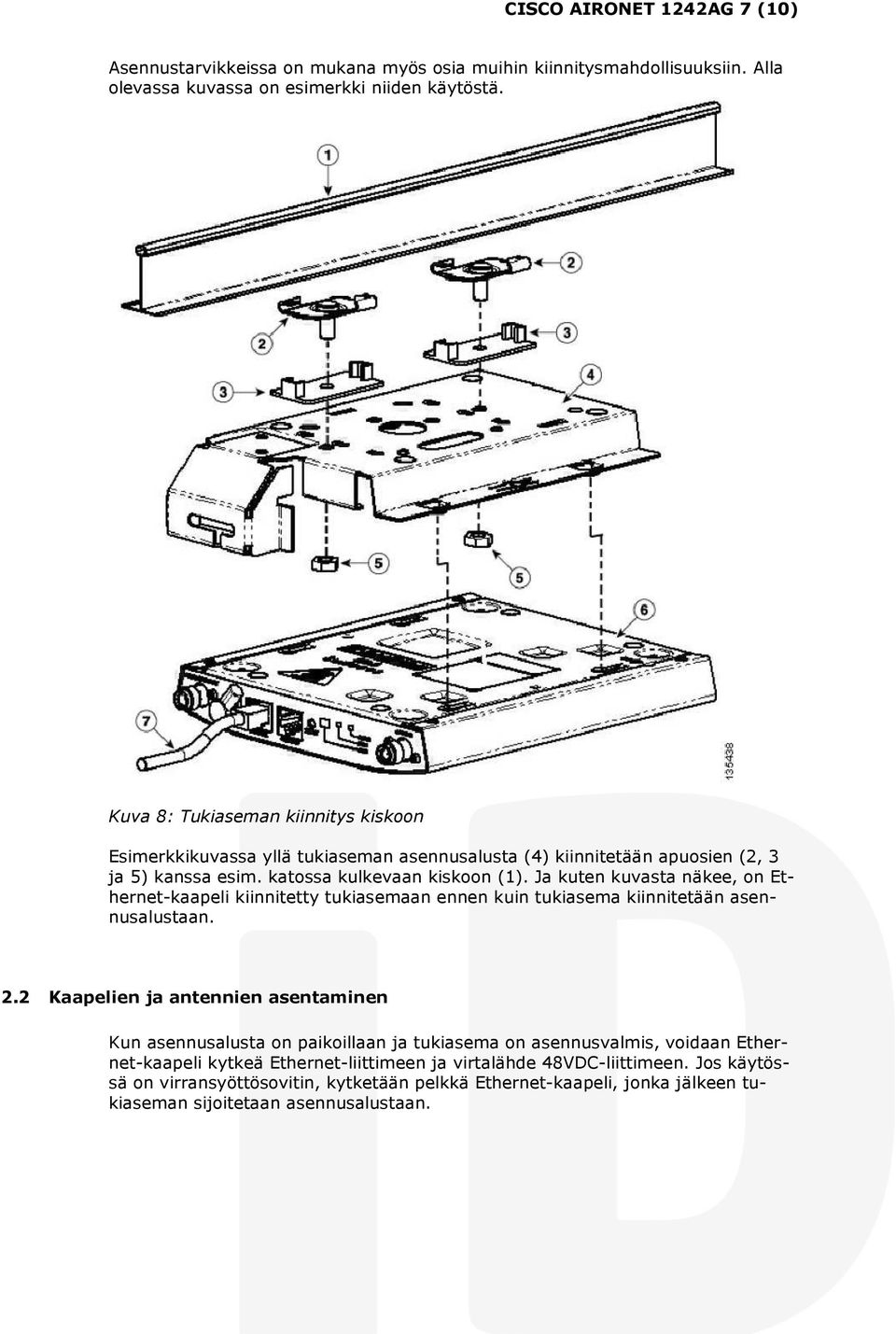

7 CISCO AIRONET 1242AG 7 (10) Asennustarvikkeissa on mukana myös osia muihin kiinnitysmahdollisuuksiin. Alla olevassa kuvassa on esimerkki niiden käytöstä. Kuva 8: Tukiaseman kiinnitys kiskoon Esimerkkikuvassa yllä tukiaseman asennusalusta (4) kiinnitetään apuosien (2, 3 ja 5) kanssa esim. katossa kulkevaan kiskoon (1). Ja kuten kuvasta näkee, on Ethernet-kaapeli kiinnitetty tukiasemaan ennen kuin tukiasema kiinnitetään asennusalustaan. 2.2 Kaapelien ja antennien asentaminen Kun asennusalusta on paikoillaan ja tukiasema on asennusvalmis, voidaan Ethernet-kaapeli kytkeä Ethernet-liittimeen ja virtalähde 48VDC-liittimeen. Jos käytössä on virransyöttösovitin, kytketään pelkkä Ethernet-kaapeli, jonka jälkeen tukiaseman sijoitetaan asennusalustaan.

8 CISCO AIRONET 1242AG 8 (10) Antennipari Antennipari kytketään 2.4-GHz:n radion liittimiin ja antennit tulee laittaa niin, että ne ovat samansuuntaisesti pystysuorassa asennossa joko ylös tai alaspäin Ympärisäteilevä antenni Jos käytössä on ulkoinen ympärisäteilevä antenni, kytketään se 2.4-GHz:n right/primary antenniliitimeen. Antenni tulee asentaa pystyasentoon ja alla olevasta kuvasta voi nähdä kuinka antenni on tarkoitus asentaa Suunta-antenni Kuva 9: Ympärisäteilevän antennin kiinnittäminen Yllä olevassa kuvassa antenni on asennettu maston tai muun tangon päähän, mutta samaa ideaa voi soveltaa myös seinään kiinnitettäessä. Jos käytössä on suunta-antenni, kytketään se ympärisäteilevän tavoin 2.4-GHz:n right/primary antenniliittimeen. Myös suunta-antenni olisi hyvä asentaa niin, että antennin kaapelin suunta on alaspäin. Tasainen ja metallinen takapinta tulee asentaa seinään päin.

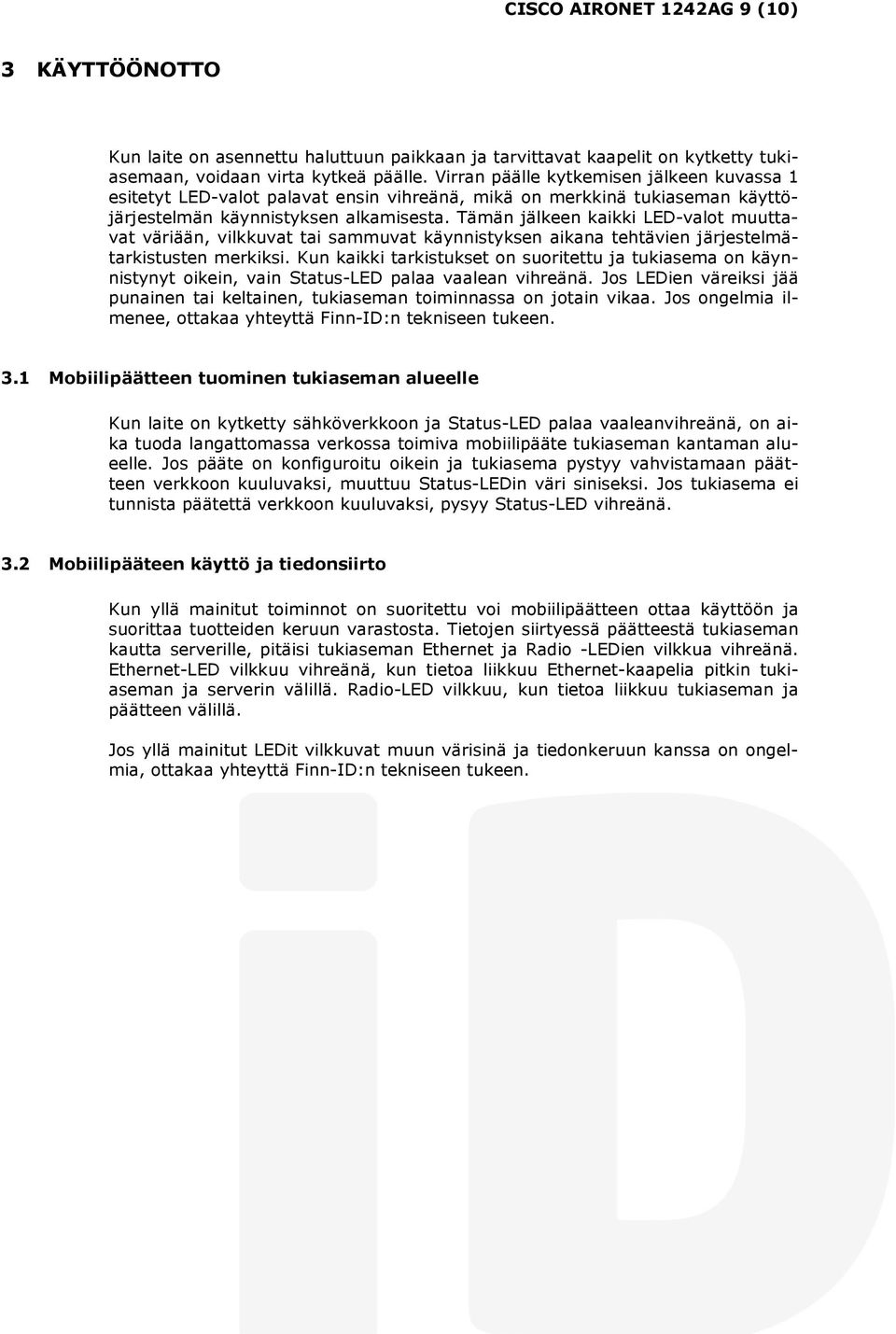

9 CISCO AIRONET 1242AG 9 (10) 3 KÄYTTÖÖNOTTO Kun laite on asennettu haluttuun paikkaan ja tarvittavat kaapelit on kytketty tukiasemaan, voidaan virta kytkeä päälle. Virran päälle kytkemisen jälkeen kuvassa 1 esitetyt LED-valot palavat ensin vihreänä, mikä on merkkinä tukiaseman käyttöjärjestelmän käynnistyksen alkamisesta. Tämän jälkeen kaikki LED-valot muuttavat väriään, vilkkuvat tai sammuvat käynnistyksen aikana tehtävien järjestelmätarkistusten merkiksi. Kun kaikki tarkistukset on suoritettu ja tukiasema on käynnistynyt oikein, vain Status-LED palaa vaalean vihreänä. Jos LEDien väreiksi jää punainen tai keltainen, tukiaseman toiminnassa on jotain vikaa. Jos ongelmia ilmenee, ottakaa yhteyttä Finn-ID:n tekniseen tukeen. 3.1 Mobiilipäätteen tuominen tukiaseman alueelle Kun laite on kytketty sähköverkkoon ja Status-LED palaa vaaleanvihreänä, on aika tuoda langattomassa verkossa toimiva mobiilipääte tukiaseman kantaman alueelle. Jos pääte on konfiguroitu oikein ja tukiasema pystyy vahvistamaan päätteen verkkoon kuuluvaksi, muuttuu Status-LEDin väri siniseksi. Jos tukiasema ei tunnista päätettä verkkoon kuuluvaksi, pysyy Status-LED vihreänä. 3.2 Mobiilipääteen käyttö ja tiedonsiirto Kun yllä mainitut toiminnot on suoritettu voi mobiilipäätteen ottaa käyttöön ja suorittaa tuotteiden keruun varastosta. Tietojen siirtyessä päätteestä tukiaseman kautta serverille, pitäisi tukiaseman Ethernet ja Radio -LEDien vilkkua vihreänä. Ethernet-LED vilkkuu vihreänä, kun tietoa liikkuu Ethernet-kaapelia pitkin tukiaseman ja serverin välillä. Radio-LED vilkkuu, kun tietoa liikkuu tukiaseman ja päätteen välillä. Jos yllä mainitut LEDit vilkkuvat muun värisinä ja tiedonkeruun kanssa on ongelmia, ottakaa yhteyttä Finn-ID:n tekniseen tukeen.

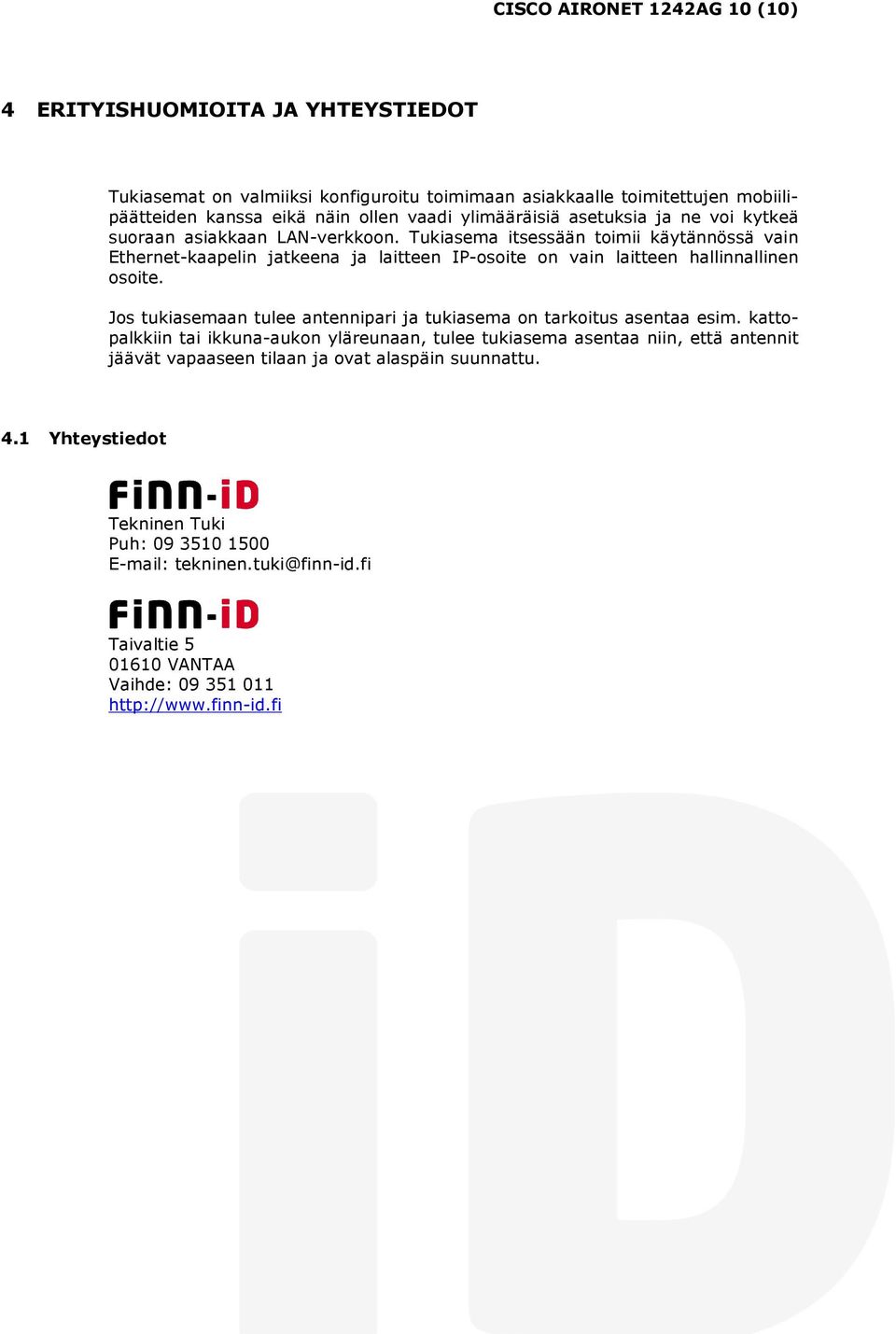

10 CISCO AIRONET 1242AG 10 (10) 4 ERITYISHUOMIOITA JA YHTEYSTIEDOT Tukiasemat on valmiiksi konfiguroitu toimimaan asiakkaalle toimitettujen mobiilipäätteiden kanssa eikä näin ollen vaadi ylimääräisiä asetuksia ja ne voi kytkeä suoraan asiakkaan LAN-verkkoon. Tukiasema itsessään toimii käytännössä vain Ethernet-kaapelin jatkeena ja laitteen IP-osoite on vain laitteen hallinnallinen osoite. Jos tukiasemaan tulee antennipari ja tukiasema on tarkoitus asentaa esim. kattopalkkiin tai ikkuna-aukon yläreunaan, tulee tukiasema asentaa niin, että antennit jäävät vapaaseen tilaan ja ovat alaspäin suunnattu. 4.1 Yhteystiedot Tekninen Tuki Puh: tekninen.tuki@finn-id.fi Taivaltie VANTAA Vaihde:
