1 Sami Tikkanen kwh-mittaus kylmälaitoksesta

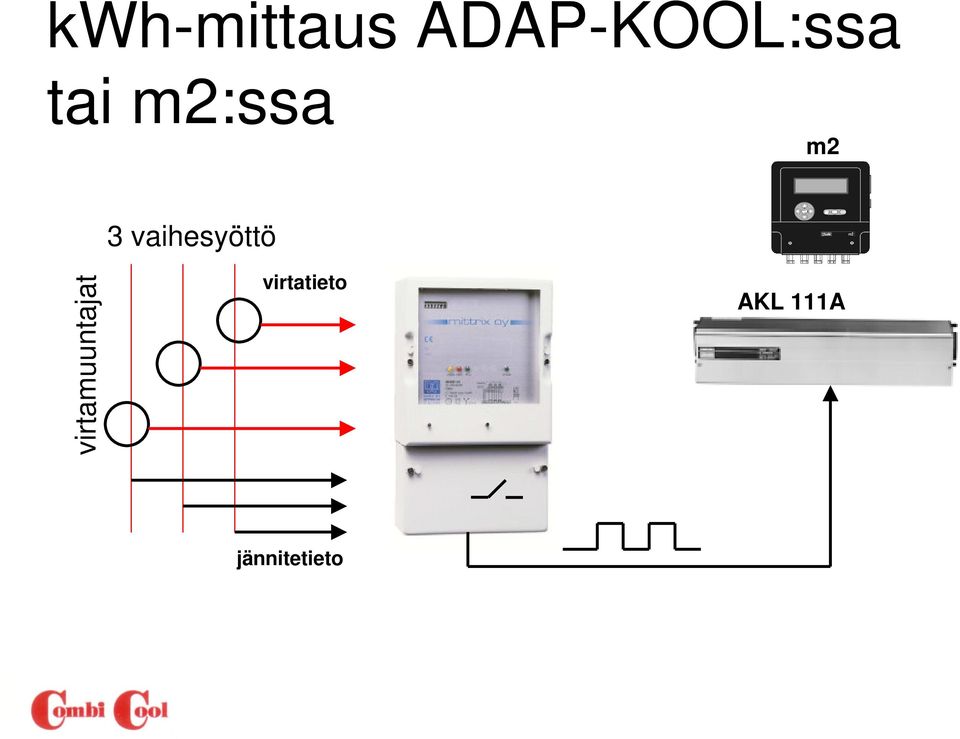

2 kwh-mittaus ADAP-KOOL:ssa tai m2:ssa m2 virtamuuntajat 3 vaihesyöttö virtatieto AKL 111A jännitetieto

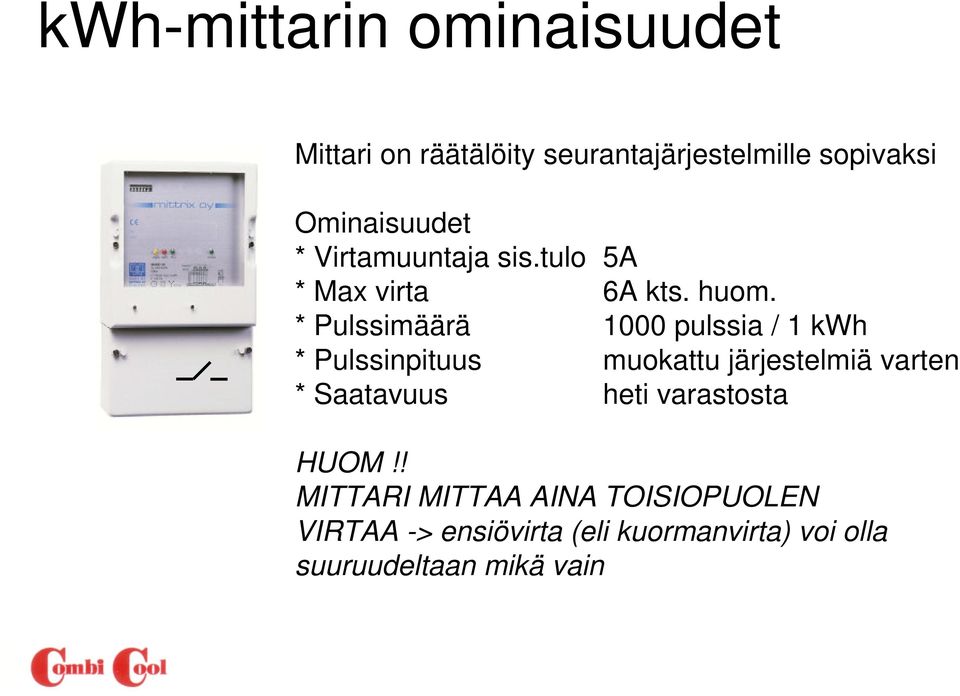

3 kwh-mittarin ominaisuudet Mittari on räätälöity seurantajärjestelmille sopivaksi Ominaisuudet * Virtamuuntaja sis.tulo 5A * Max virta 6A kts. huom. * Pulssimäärä 1000 pulssia / 1 kwh * Pulssinpituus muokattu järjestelmiä varten * Saatavuus heti varastosta HUOM!! MITTARI MITTAA AINA TOISIOPUOLEN VIRTAA -> ensiövirta (eli kuormanvirta) voi olla suuruudeltaan mikä vain

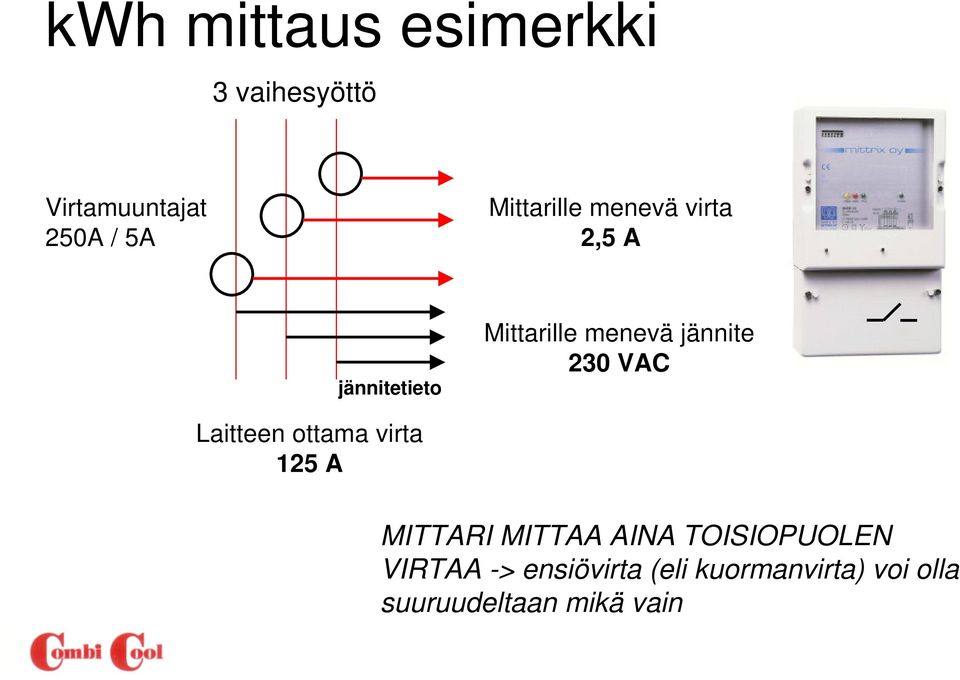

4 kwh mittaus esimerkki 3 vaihesyöttö Virtamuuntajat 250A / 5A Mittarille menevä virta 2,5 A jännitetieto Mittarille menevä jännite 230 VAC Laitteen ottama virta 125 A MITTARI MITTAA AINA TOISIOPUOLEN VIRTAA -> ensiövirta (eli kuormanvirta) voi olla suuruudeltaan mikä vain

5 kwh mittaus esimerkki 3 vaihesyöttö Virtamuuntajat 250A / 5A Mittarille menevä virta 1 A jännitetieto Mittarille menevä jännite 230 VAC Laitteen ottama virta 50 A MITTARI MITTAA AINA TOISIOPUOLEN VIRTAA -> ensiövirta (eli kuormanvirta) voi olla suuruudeltaan mikä vain

6 esim. 1. pelkkä kwh-mittaus 3 vaihesyöttö kwh-mittari EI PULSSI ULOSTULOA pelkkä kwh-mittaus (ote mittauspöytäkirjasta) virtamuuntajat jännitetieto pvm lukema kwh kwh kulutus 1166 kwh kwh kulutus 660 kwh kwh kulutus 510 kwh

7 esim. 2. kwh-mittaus kytketty ohjausjärjestelmään kwh-mittaus kytkettynä ADAP-KOOL:iin (ote mittauspöytäkirjasta) m2 3 vaihesyöttö AKL 111A virtamuuntajat jännitetieto

8

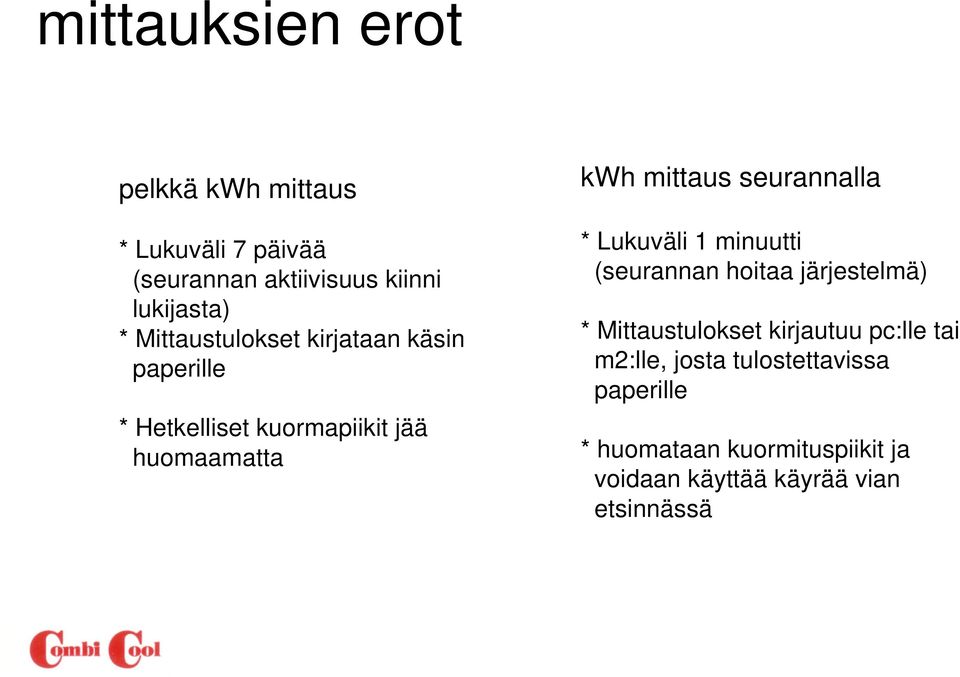

9 mittauksien erot pelkkä kwh mittaus * Lukuväli 7 päivää (seurannan aktiivisuus kiinni lukijasta) * Mittaustulokset kirjataan käsin paperille * Hetkelliset kuormapiikit jää huomaamatta kwh mittaus seurannalla * Lukuväli 1 minuutti (seurannan hoitaa järjestelmä) * Mittaustulokset kirjautuu pc:lle tai m2:lle, josta tulostettavissa paperille * huomataan kuormituspiikit ja voidaan käyttää käyrää vian etsinnässä

10 esim. 1 muutos esim. 2:ksi Tarkista mittari (onko pulssilähtö ja onko se sopiva järjestelmiin) MITTARI OK MITTARI SOPIMATON Tarkista virtamuuntajat muuntajat OK vaihda mittari Kytke kaapeli pulssilähdön ja seurantalaitteen väliin

11 Suunnittelussa huomioitavia asioita Mittarinvalinta * Mittari hankinta kannattaa sisällyttää kylmälaiteurakkaan, mutta sen asennus sähköurakkaan. Syöttöjännitteen yksilöity jakaminen * Erillinen vai yhteinen mittaus pakaste ja/tai kylmäpuolelta * Ei muita kuormia syöttöjännitteeseen Järjestelmän vaatimukset Virtamuuntajat * AKL 111A voidaan kytkeä 2 kpl kwh-mittareita * m2:n jokaiseen kanavaan voidaan kytkeä kwh-mittari * Virtamuuntajan toisiopuoli (lähtö) aina 5A * Ensiöpuoli tulisi olla 1000A, 500A, 250A, 100A, 50A, 25A * Virtamuuntajien koko ilmoitetaan muodossa ENSIÖVIRTA / TOISIOVIRTA (esim. 250A / 5A) * Virtamuuntajat kannattaa tilata keskuksen valmistajalta, joka myös yleensä mitoittaa sen * Combi Cool:lla ei ole valikoimissa virtamuuntajia

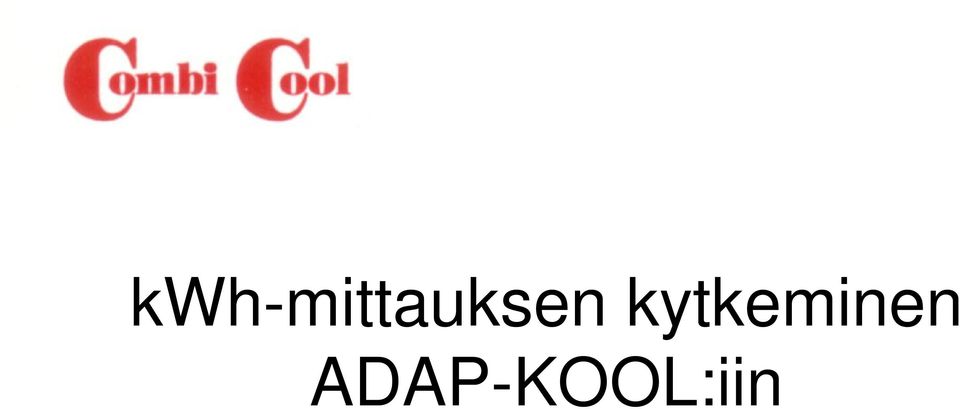

12 kwh-mittauksen kytkeminen ADAP-KOOL:iin

13 AKL 111A AKL 111A kytkentä kwh-mittarilta tuleva pulssitieto kytketään joko CT1 tai CT2 sisääntuloon. Sisääntulon liittimet sijaitsevat näytönliittimien vieressä Pulssitiedon kaapeloinnissa kannattaa käyttää suojattua kaapelia (jamak / nomak) CT 1= A CT 2 =B

14 AKL 111A AKL 111A mittaukset AKL valikosta POWER METER -> mittaukset A Pulse Cnt A pulssilaskuri B Pulse Cnt B pulssilaskuri A Consm.kWh A kokonais kulutus B Consm.kWh B kokonais kulutus A Load kw A kuorma KÄYRÄ TÄSTÄ ARVOSTA B Load kw B kuorma KÄYRÄ TÄSTÄ ARVOSTA A yday kwh A päiväkuorma 00:00 -> 24:00 välillä B yday kwh B päiväkuorma 00:00 -> 24:00 välillä AI Week kwh A viikkokuorma ma 00:00 -> su 24:00 välillä AI Week kwh B viikkokuorma ma 00:00 -> su 24:00 välillä

15 AKL 111A AKL 111A ohjelmointi AKL valikosta POWER METER -> Asettelut A Reset Cnt = A sisääntulon nollaus OFF B Reser Cnt = B sisääntulon nollaus OFF A puls/kwh = pulssimäärä / 1 kwh (A sis.tulo) laskettava B puls/kwh = pulssimäärä / 1 kwh (B sis.tulo laskettava A offset kwh = A-mittauksen aloitus lukema 0 B offset kwh = B-mittauksen aloitus lukema 0 Load per.m = päivitys nopeus 1 minuutti Load func. = nollaus CT2:sta OFF

16 A puls/kwh arvon AKL 111A laskeminen Esimerkki: Laitokseen on kytketty virtamuuntaja jonka ensiöpuolen max. virta on 250A ja toisio puolenvirta on 5A -> muuntosuhde on 50 ADAP-KOOL ja m2 järjestelmän haluavat tietää kuinka monta pulssia sisältää 1 kw -> mittari antaa ulos 1000 pulssia / 1kWh (tämä arvo on toisiopuolen kulutus) -> todellinen kulutus 1000 pulssin aikana on 50 kertaa suurempi -> 50*1kWh = 50kWh -> 1000pulssia / 50kWh = 20 pulssia/kwh
