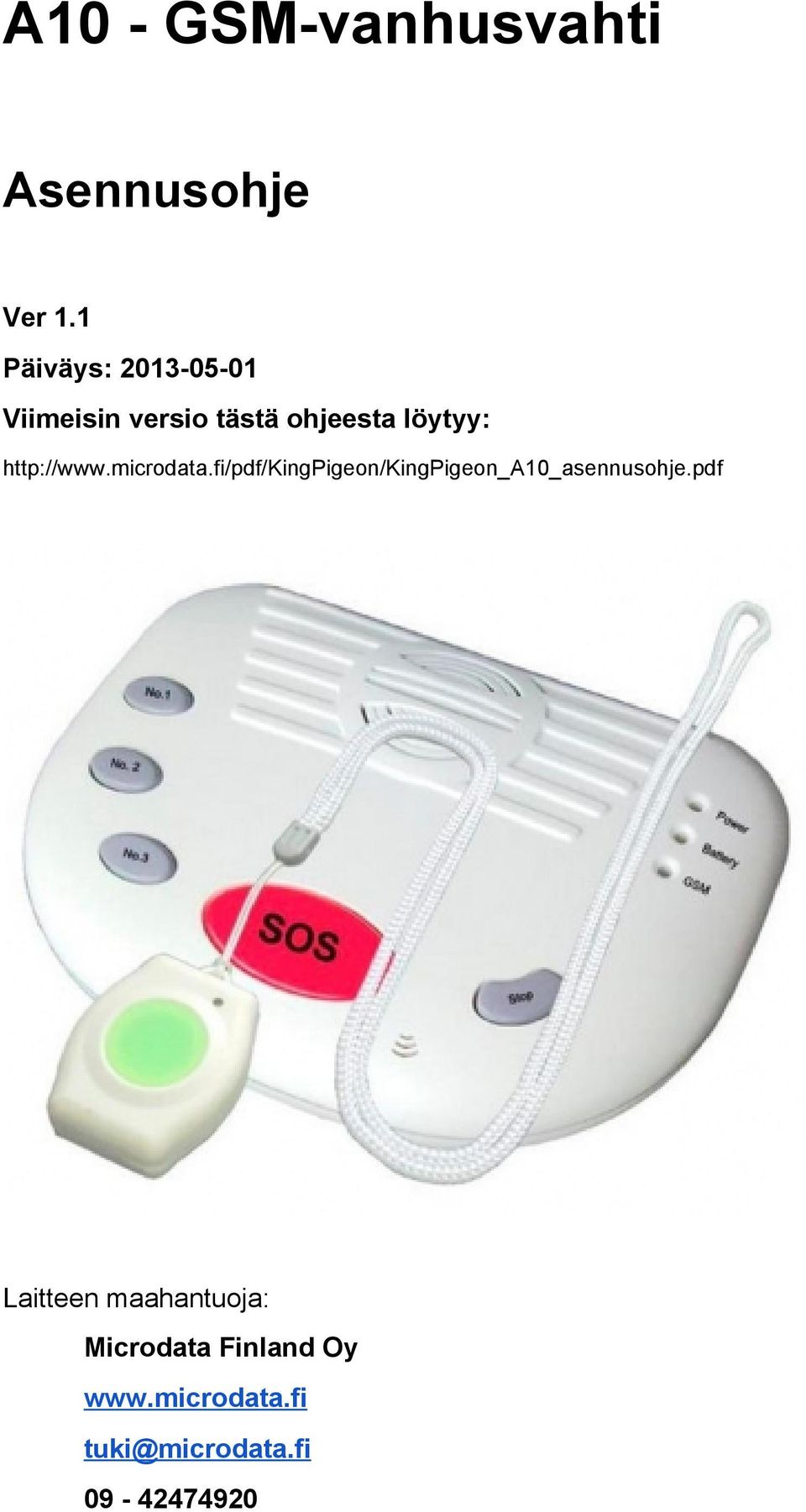

1 A10 GSM vanhusvahti Asennusohje Ver 1.1 Päiväys: Viimeisin versio tästä ohjeesta löytyy: Laitteen maahantuoja: Microdata Finland Oy

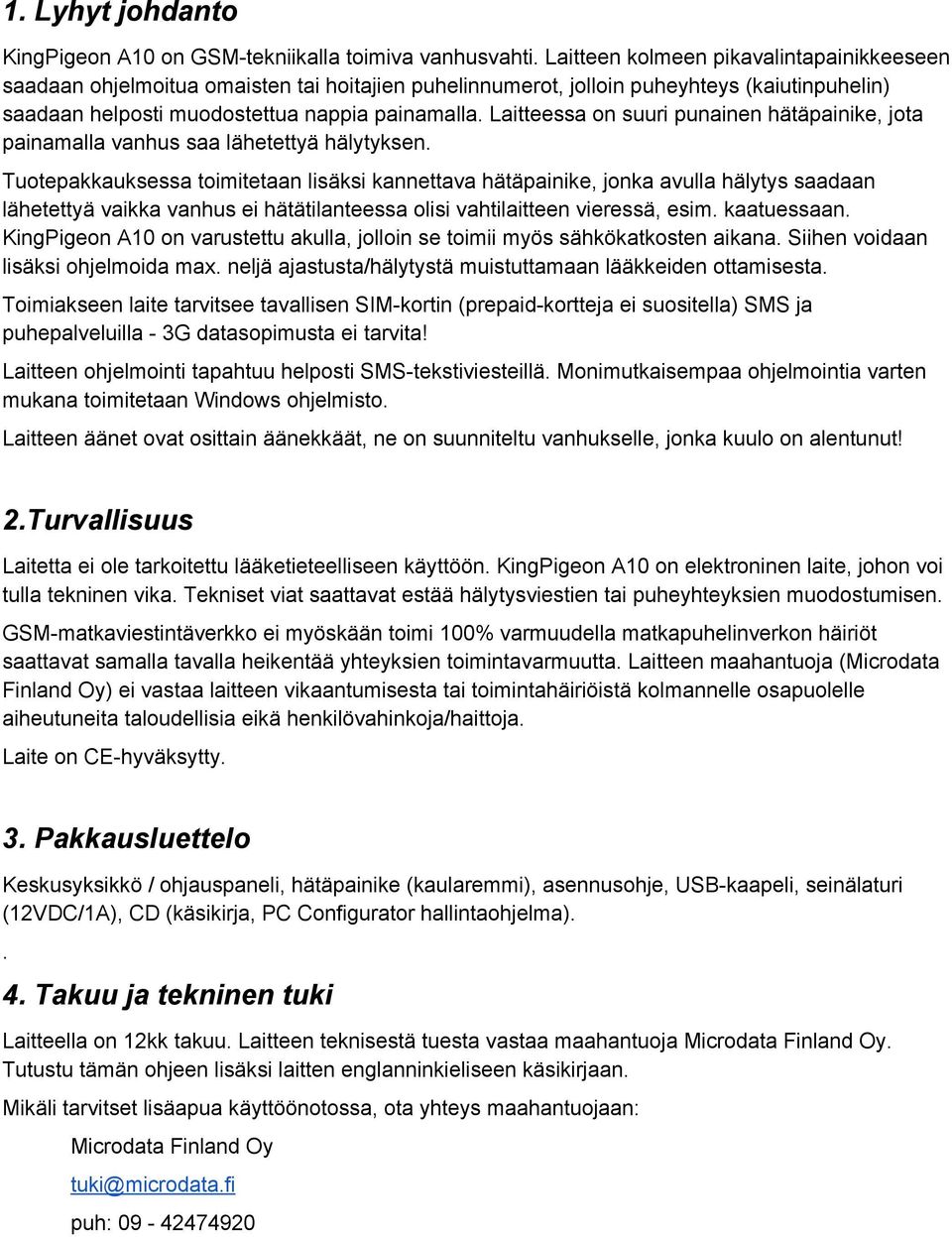

2 1. Lyhyt johdanto KingPigeon A10 on GSM tekniikalla toimiva vanhusvahti. Laitteen kolmeen pikavalintapainikkeeseen saadaan ohjelmoitua omaisten tai hoitajien puhelinnumerot, jolloin puheyhteys (kaiutinpuhelin) saadaan helposti muodostettua nappia painamalla. Laitteessa on suuri punainen hätäpainike, jota painamalla vanhus saa lähetettyä hälytyksen. Tuotepakkauksessa toimitetaan lisäksi kannettava hätäpainike, jonka avulla hälytys saadaan lähetettyä vaikka vanhus ei hätätilanteessa olisi vahtilaitteen vieressä, esim. kaatuessaan. KingPigeon A10 on varustettu akulla, jolloin se toimii myös sähkökatkosten aikana. Siihen voidaan lisäksi ohjelmoida max. neljä ajastusta/hälytystä muistuttamaan lääkkeiden ottamisesta. Toimiakseen laite tarvitsee tavallisen SIM kortin (prepaid kortteja ei suositella) SMS ja puhepalveluilla 3G datasopimusta ei tarvita! Laitteen ohjelmointi tapahtuu helposti SMS tekstiviesteillä. Monimutkaisempaa ohjelmointia varten mukana toimitetaan Windows ohjelmisto. Laitteen äänet ovat osittain äänekkäät, ne on suunniteltu vanhukselle, jonka kuulo on alentunut! 2.Turvallisuus Laitetta ei ole tarkoitettu lääketieteelliseen käyttöön. KingPigeon A10 on elektroninen laite, johon voi tulla tekninen vika. Tekniset viat saattavat estää hälytysviestien tai puheyhteyksien muodostumisen. GSM matkaviestintäverkko ei myöskään toimi 100% varmuudella matkapuhelinverkon häiriöt saattavat samalla tavalla heikentää yhteyksien toimintavarmuutta. Laitteen maahantuoja (Microdata Finland Oy) ei vastaa laitteen vikaantumisesta tai toimintahäiriöistä kolmannelle osapuolelle aiheutuneita taloudellisia eikä henkilövahinkoja/haittoja. Laite on CE hyväksytty. 3. Pakkausluettelo Keskusyksikkö / ohjauspaneli, hätäpainike (kaularemmi), asennusohje, USB kaapeli, seinälaturi (12VDC/1A), CD (käsikirja, PC Configurator hallintaohjelma).. 4. Takuu ja tekninen tuki Laitteella on 12kk takuu. Laitteen teknisestä tuesta vastaa maahantuoja Microdata Finland Oy. Tutustu tämän ohjeen lisäksi laitten englanninkieliseen käsikirjaan. Mikäli tarvitset lisäapua käyttöönotossa, ota yhteys maahantuojaan: Microdata Finland Oy tuki@microdata.fi puh:

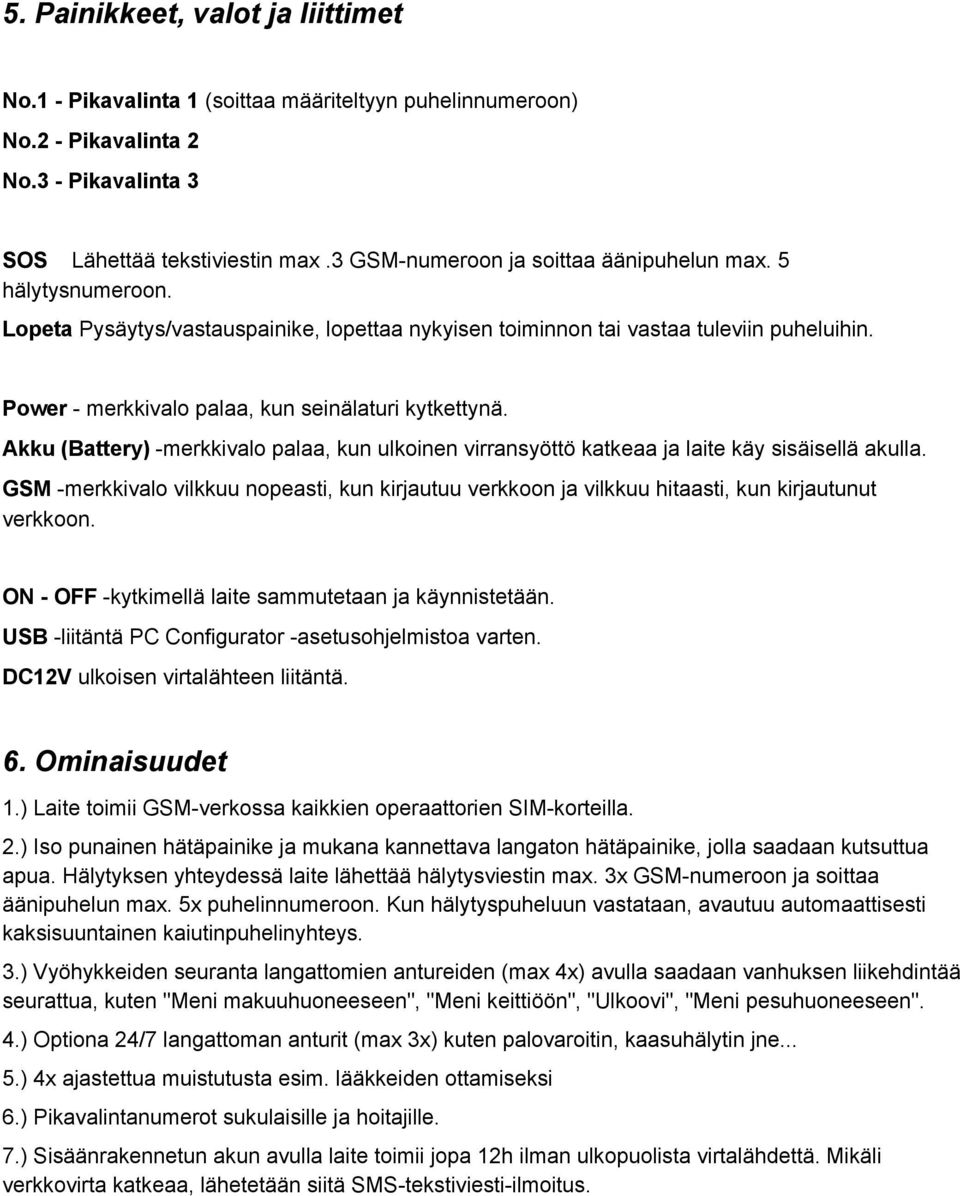

3 5. Painikkeet, valot ja liittimet No.1 Pikavalinta 1 (soittaa määriteltyyn puhelinnumeroon) No.2 Pikavalinta 2 No.3 Pikavalinta 3 SOS Lähettää tekstiviestin max.3 GSM numeroon ja soittaa äänipuhelun max. 5 hälytysnumeroon. Lopeta Pysäytys/vastauspainike, lopettaa nykyisen toiminnon tai vastaa tuleviin puheluihin. Power merkkivalo palaa, kun seinälaturi kytkettynä. Akku (Battery) merkkivalo palaa, kun ulkoinen virransyöttö katkeaa ja laite käy sisäisellä akulla. GSM merkkivalo vilkkuu nopeasti, kun kirjautuu verkkoon ja vilkkuu hitaasti, kun kirjautunut verkkoon. ON OFF kytkimellä laite sammutetaan ja käynnistetään. USB liitäntä PC Configurator asetusohjelmistoa varten. DC12V ulkoisen virtalähteen liitäntä. 6. Ominaisuudet 1.) Laite toimii GSM verkossa kaikkien operaattorien SIM korteilla. 2.) Iso punainen hätäpainike ja mukana kannettava langaton hätäpainike, jolla saadaan kutsuttua apua. Hälytyksen yhteydessä laite lähettää hälytysviestin max. 3x GSM numeroon ja soittaa äänipuhelun max. 5x puhelinnumeroon. Kun hälytyspuheluun vastataan, avautuu automaattisesti kaksisuuntainen kaiutinpuhelinyhteys. 3.) Vyöhykkeiden seuranta langattomien antureiden (max 4x) avulla saadaan vanhuksen liikehdintää seurattua, kuten "Meni makuuhuoneeseen", "Meni keittiöön", "Ulkoovi", "Meni pesuhuoneeseen". 4.) Optiona 24/7 langattoman anturit (max 3x) kuten palovaroitin, kaasuhälytin jne... 5.) 4x ajastettua muistutusta esim. lääkkeiden ottamiseksi 6.) Pikavalintanumerot sukulaisille ja hoitajille. 7.) Sisäänrakennetun akun avulla laite toimii jopa 12h ilman ulkopuolista virtalähdettä. Mikäli verkkovirta katkeaa, lähetetään siitä SMS tekstiviesti ilmoitus.

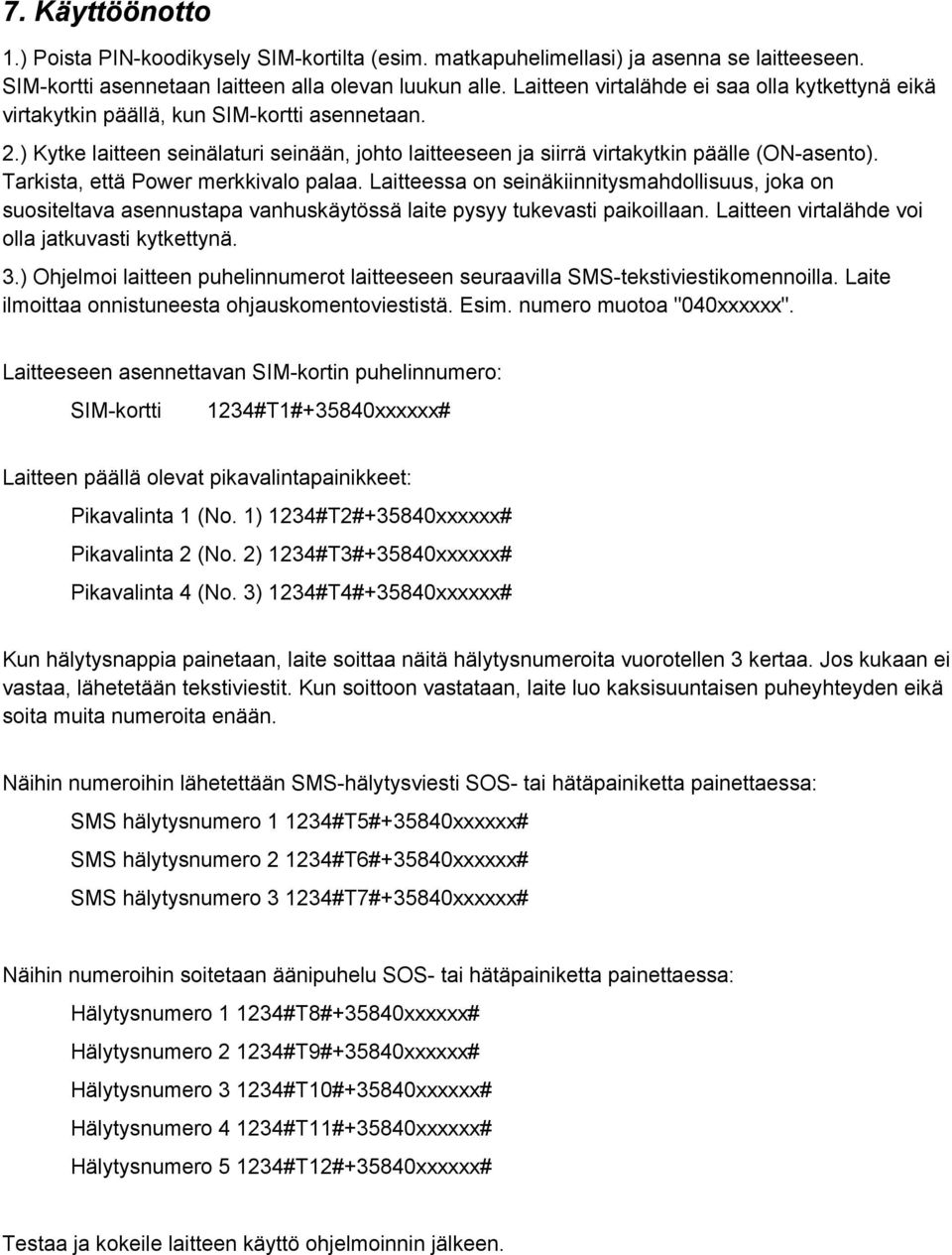

4 7. Käyttöönotto 1.) Poista PIN koodikysely SIM kortilta (esim. matkapuhelimellasi) ja asenna se laitteeseen. SIM kortti asennetaan laitteen alla olevan luukun alle. Laitteen virtalähde ei saa olla kytkettynä eikä virtakytkin päällä, kun SIM kortti asennetaan. 2.) Kytke laitteen seinälaturi seinään, johto laitteeseen ja siirrä virtakytkin päälle (ON asento). Tarkista, että Power merkkivalo palaa. Laitteessa on seinäkiinnitysmahdollisuus, joka on suositeltava asennustapa vanhuskäytössä laite pysyy tukevasti paikoillaan. Laitteen virtalähde voi olla jatkuvasti kytkettynä. 3.) Ohjelmoi laitteen puhelinnumerot laitteeseen seuraavilla SMS tekstiviestikomennoilla. Laite ilmoittaa onnistuneesta ohjauskomentoviestistä. Esim. numero muotoa "040xxxxxx". Laitteeseen asennettavan SIM kortin puhelinnumero: SIM kortti 1234#T1#+35840xxxxxx# Laitteen päällä olevat pikavalintapainikkeet: Pikavalinta 1 (No. 1) 1234#T2#+35840xxxxxx# Pikavalinta 2 (No. 2) 1234#T3#+35840xxxxxx# Pikavalinta 4 (No. 3) 1234#T4#+35840xxxxxx# Kun hälytysnappia painetaan, laite soittaa näitä hälytysnumeroita vuorotellen 3 kertaa. Jos kukaan ei vastaa, lähetetään tekstiviestit. Kun soittoon vastataan, laite luo kaksisuuntaisen puheyhteyden eikä soita muita numeroita enään. Näihin numeroihin lähetettään SMS hälytysviesti SOS tai hätäpainiketta painettaessa: SMS hälytysnumero #T5#+35840xxxxxx# SMS hälytysnumero #T6#+35840xxxxxx# SMS hälytysnumero #T7#+35840xxxxxx# Näihin numeroihin soitetaan äänipuhelu SOS tai hätäpainiketta painettaessa: Hälytysnumero #T8#+35840xxxxxx# Hälytysnumero #T9#+35840xxxxxx# Hälytysnumero #T10#+35840xxxxxx# Hälytysnumero #T11#+35840xxxxxx# Hälytysnumero #T12#+35840xxxxxx# Testaa ja kokeile laitteen käyttö ohjelmoinnin jälkeen.

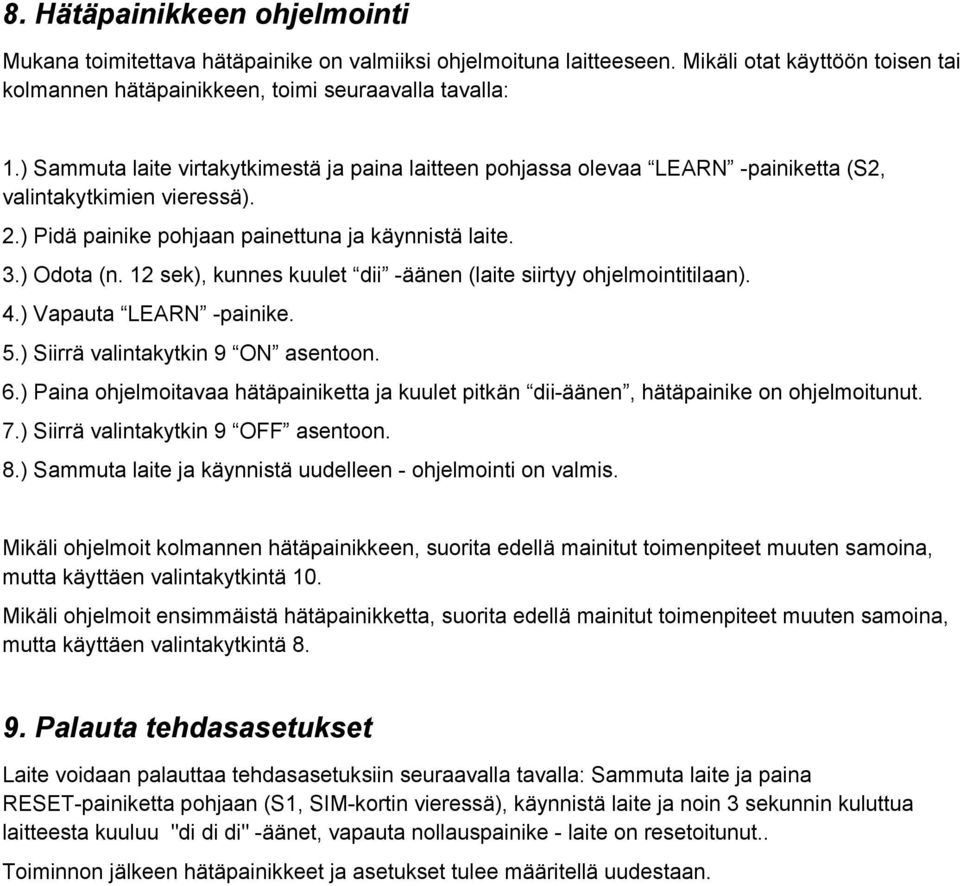

5 8. Hätäpainikkeen ohjelmointi Mukana toimitettava hätäpainike on valmiiksi ohjelmoituna laitteeseen. Mikäli otat käyttöön toisen tai kolmannen hätäpainikkeen, toimi seuraavalla tavalla: 1.) Sammuta laite virtakytkimestä ja paina laitteen pohjassa olevaa LEARN painiketta (S2, valintakytkimien vieressä). 2.) Pidä painike pohjaan painettuna ja käynnistä laite. 3.) Odota (n. 12 sek), kunnes kuulet dii äänen (laite siirtyy ohjelmointitilaan). 4.) Vapauta LEARN painike. 5.) Siirrä valintakytkin 9 ON asentoon. 6.) Paina ohjelmoitavaa hätäpainiketta ja kuulet pitkän dii äänen, hätäpainike on ohjelmoitunut. 7.) Siirrä valintakytkin 9 OFF asentoon. 8.) Sammuta laite ja käynnistä uudelleen ohjelmointi on valmis. Mikäli ohjelmoit kolmannen hätäpainikkeen, suorita edellä mainitut toimenpiteet muuten samoina, mutta käyttäen valintakytkintä 10. Mikäli ohjelmoit ensimmäistä hätäpainikketta, suorita edellä mainitut toimenpiteet muuten samoina, mutta käyttäen valintakytkintä Palauta tehdasasetukset Laite voidaan palauttaa tehdasasetuksiin seuraavalla tavalla: Sammuta laite ja paina RESET painiketta pohjaan (S1, SIM kortin vieressä), käynnistä laite ja noin 3 sekunnin kuluttua laitteesta kuuluu "di di di" äänet, vapauta nollauspainike laite on resetoitunut.. Toiminnon jälkeen hätäpainikkeet ja asetukset tulee määritellä uudestaan.

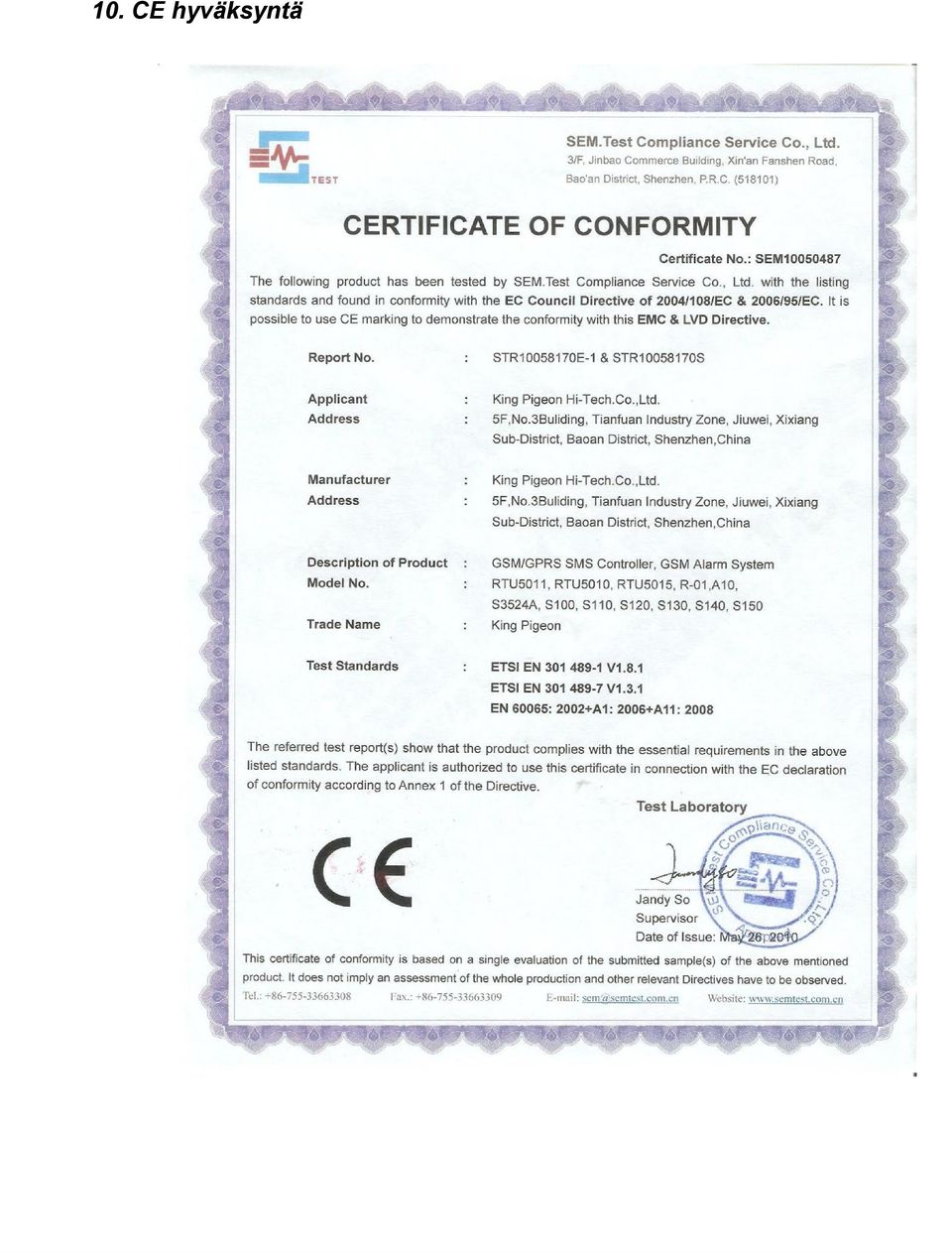

6 10. CE hyväksyntä
