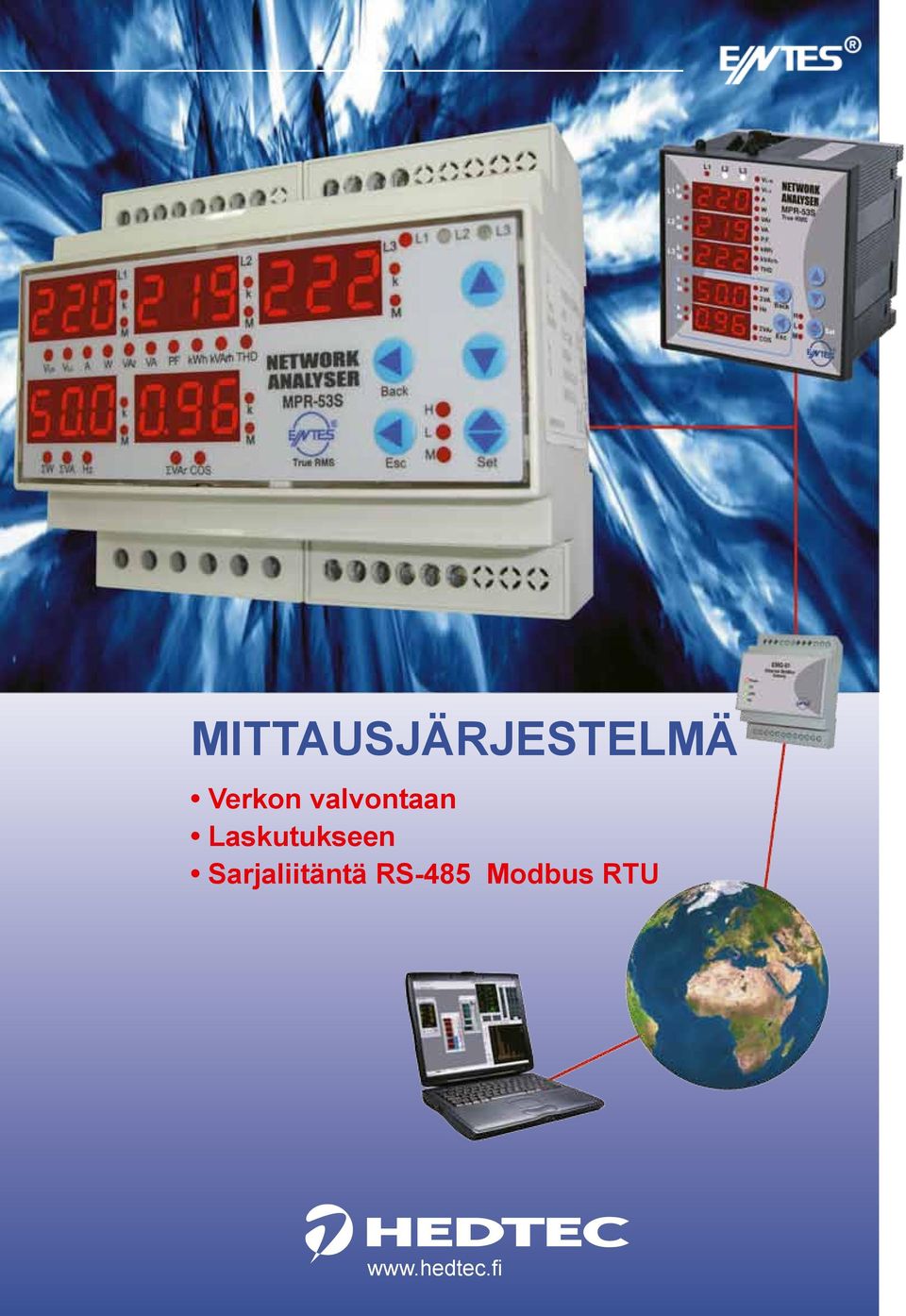

1 MITTAUSJÄRJESTELMÄ Verkon valvontaan Laskutukseen Sarjaliitäntä RS-485 Modbus RTU

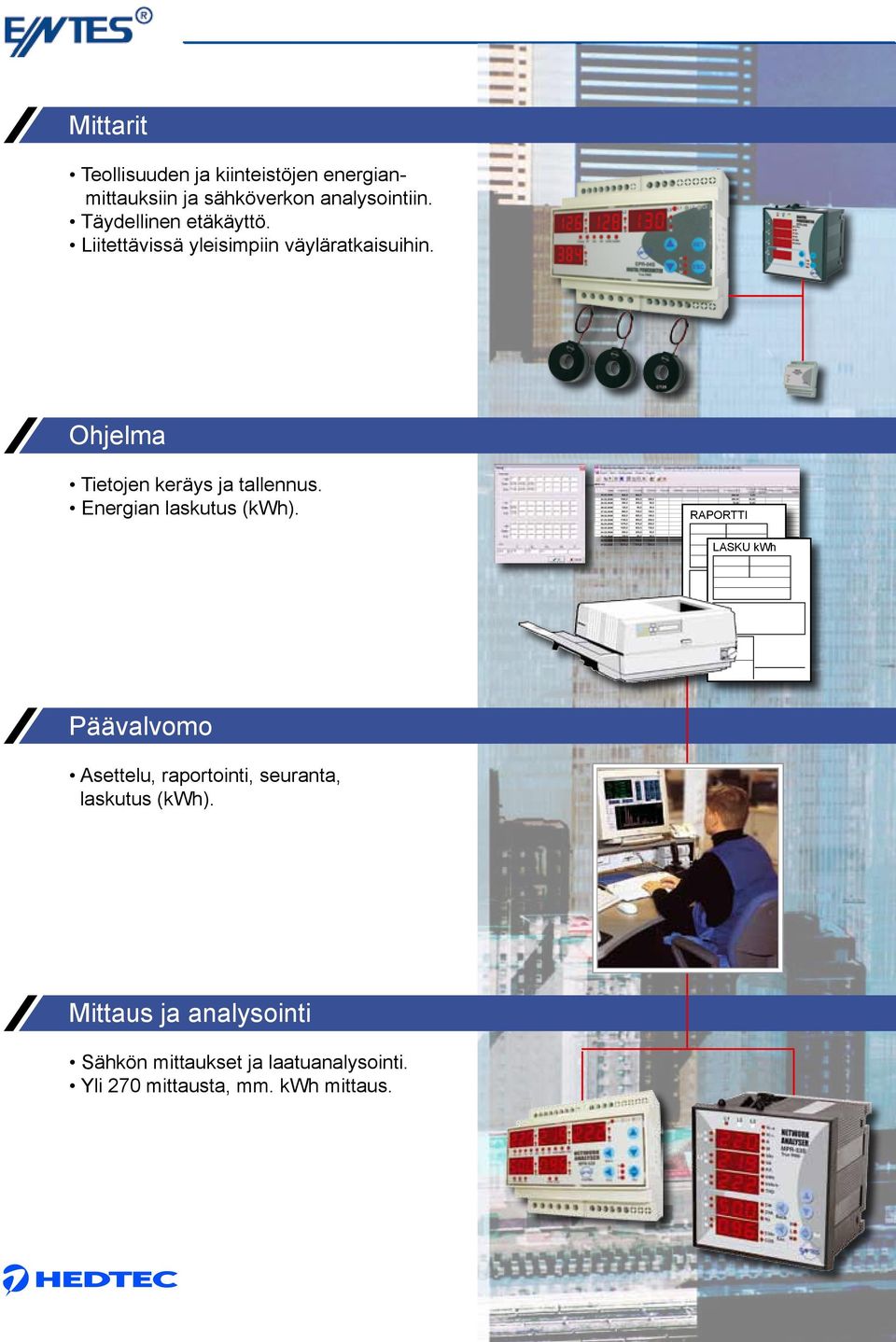

2 Mittarit Teollisuuden ja kiinteistöjen energianmittauksiin ja sähköverkon analysointiin. Täydellinen etäkäyttö. Liitettävissä yleisimpiin väyläratkaisuihin. Ohjelma Tietojen keräys ja tallennus. Energian laskutus (kwh). RAPORTTI LASKU kwh Päävalvomo Asettelu, raportointi, seuranta, laskutus (kwh). Mittaus ja analysointi Sähkön mittaukset ja laatuanalysointi. Yli 270 mittausta, mm. kwh mittaus.

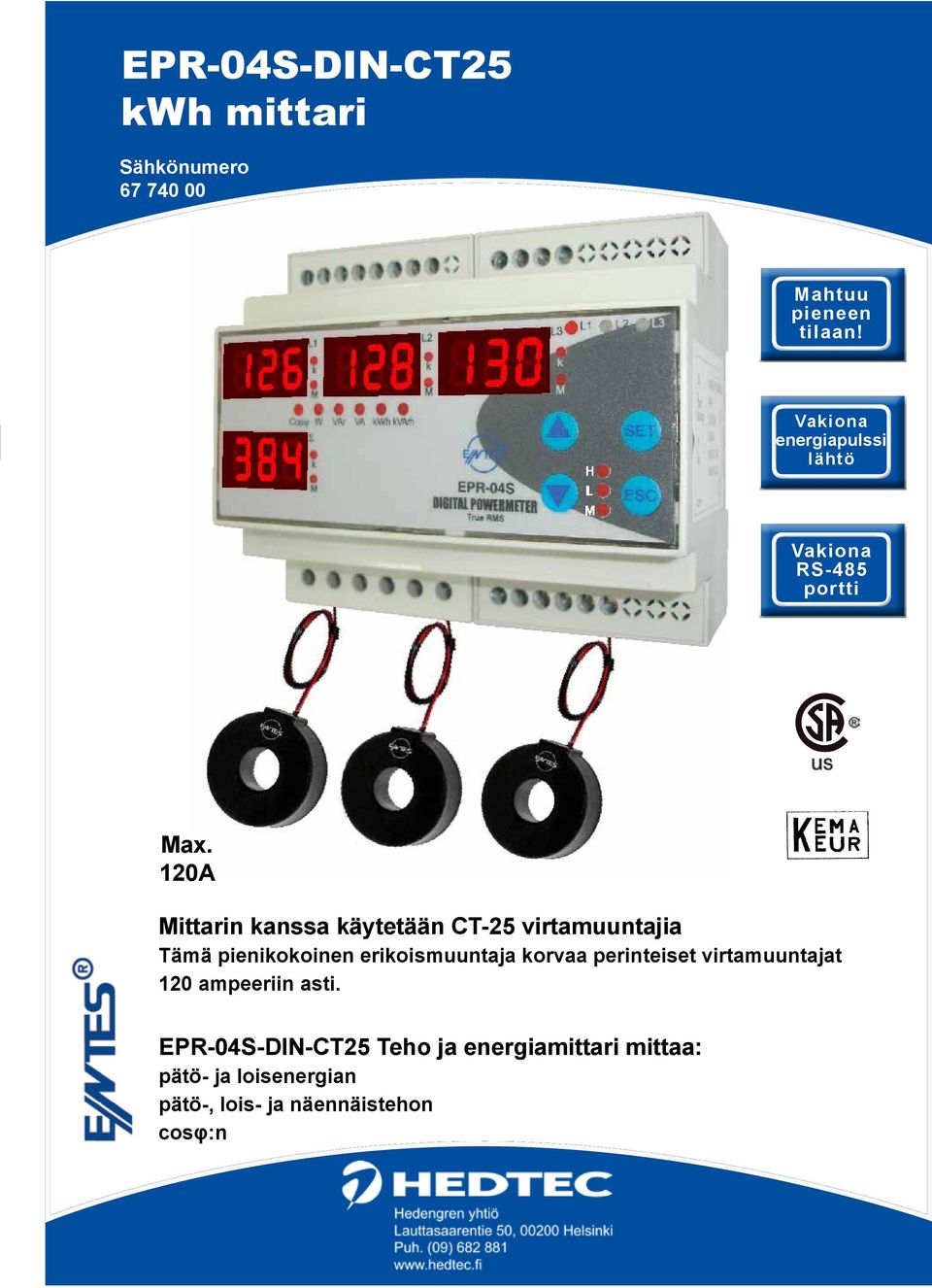

3 EPR-04S-DIN-CT25 kwh mittari Sähkönumero Mahtuu pieneen tilaan! energiapulssi lähtö RS-485 portti Max. 120A Mittarin kanssa käytetään CT-25 virtamuuntajia Tämä pienikokoinen erikoismuuntaja korvaa perinteiset virtamuuntajat 120 ampeeriin asti. EPR-04S-DIN-CT25 Teho ja energiamittari mittaa: pätö- ja loisenergian pätö-, lois- ja näennäistehon cosφ:n

4 energiapulssi lähtö RS-485 portti

5 ETHERNET- MUUNNIN energiapulssi lähtö RS-485 portti

6 energiapulssi lähtö RS-485 portti

7 Sähkönumero energiapulssi lähtö RS-485 portti

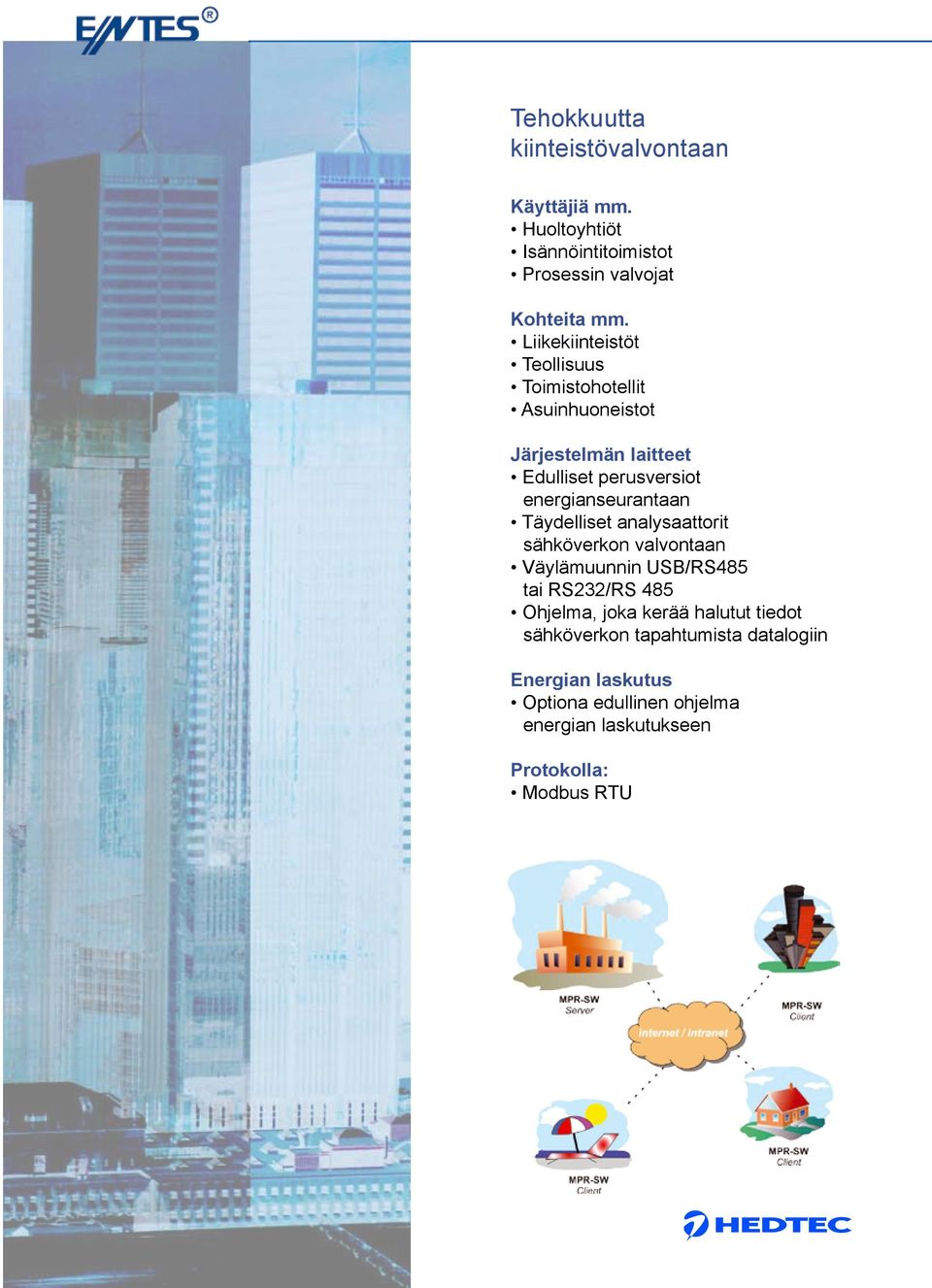

8 Tehokkuutta kiinteistövalvontaan Käyttäjiä mm. Huoltoyhtiöt Isännöintitoimistot Prosessin valvojat Kohteita mm. Liikekiinteistöt Teollisuus Toimistohotellit Asuinhuoneistot Järjestelmän laitteet Edulliset perusversiot energianseurantaan Täydelliset analysaattorit sähköverkon valvontaan Väylämuunnin USB/RS485 tai RS232/RS 485 Ohjelma, joka kerää halutut tiedot sähköverkon tapahtumista datalogiin Energian laskutus Optiona edullinen ohjelma energian laskutukseen Protokolla: Modbus RTU

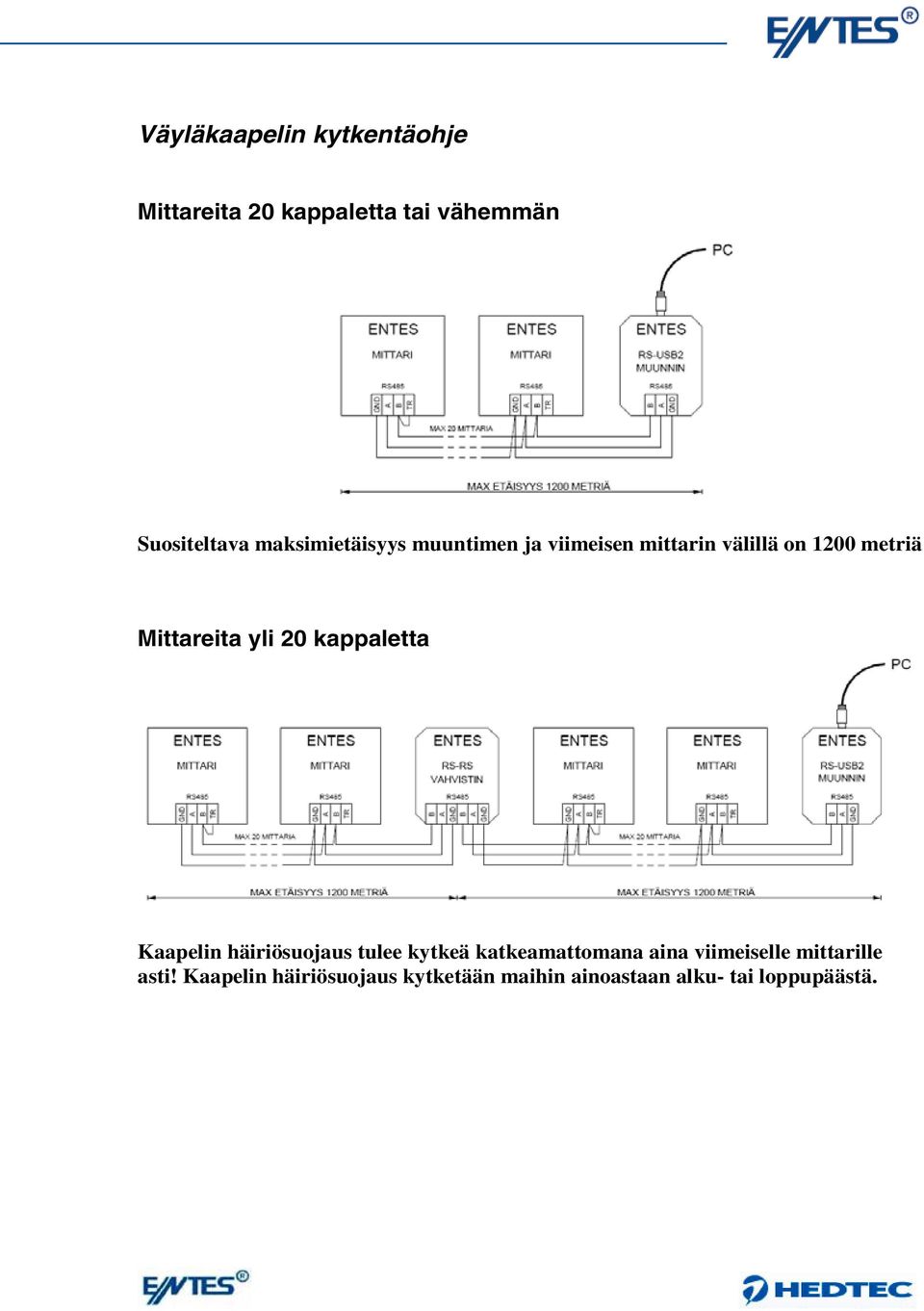

9 Väyläkaapelin kytkentäohje Mittareita 20 kappaletta tai vähemmän Suositeltava maksimietäisyys muuntimen ja viimeisen mittarin välillä on 1200 metriä Mittareita yli 20 kappaletta Kaapelin häiriösuojaus tulee kytkeä katkeamattomana aina viimeiselle mittarille asti! Kaapelin häiriösuojaus kytketään maihin ainoastaan alku- tai loppupäästä.

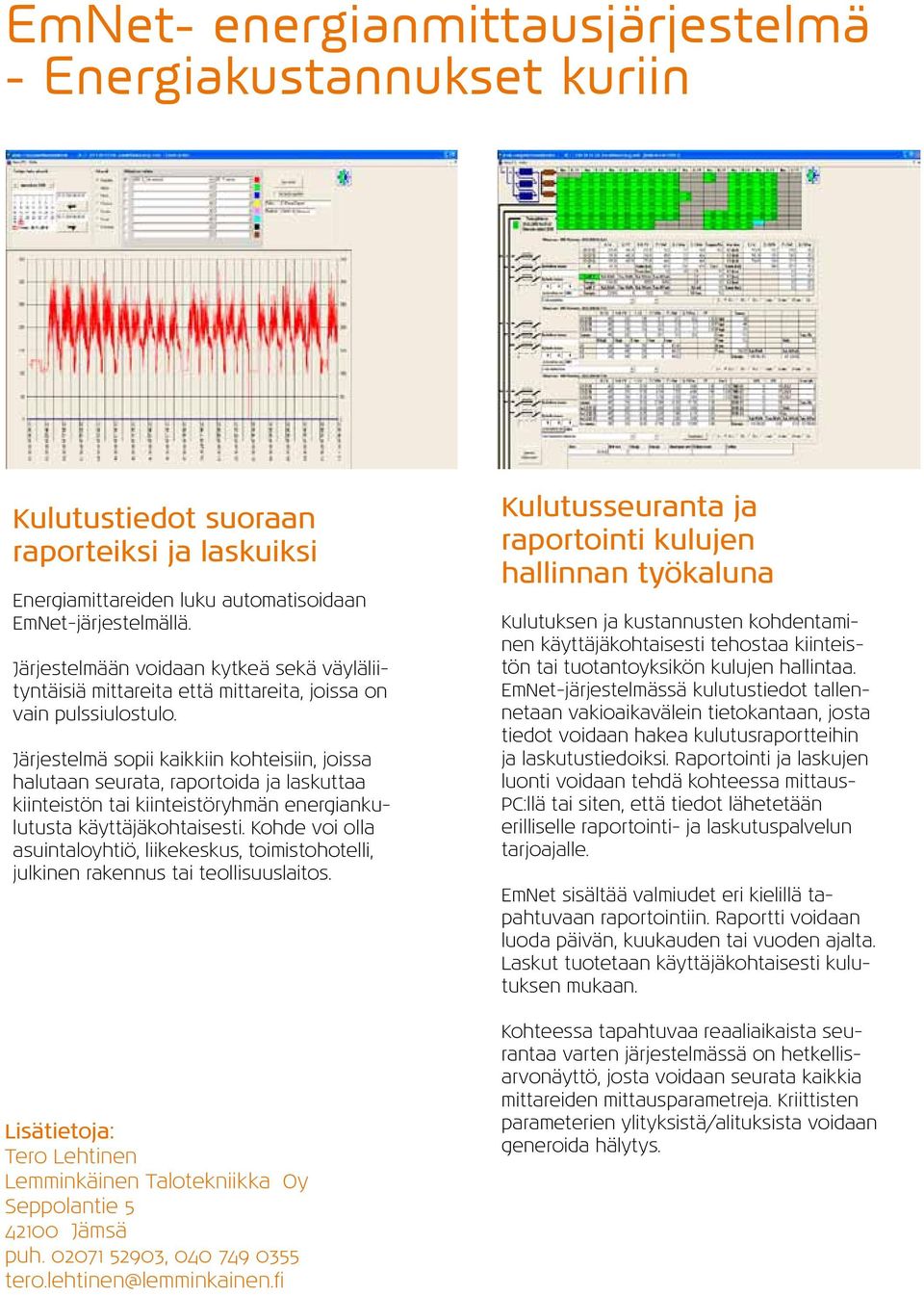

10 EmNet- energianmittausjärjestelmä - Energiakustannukset kuriin Kulutustiedot suoraan raporteiksi ja laskuiksi Energiamittareiden luku automatisoidaan EmNet-järjestelmällä. Järjestelmään voidaan kytkeä sekä väyläliityntäisiä mittareita että mittareita, joissa on vain pulssiulostulo. Järjestelmä sopii kaikkiin kohteisiin, joissa halutaan seurata, raportoida ja laskuttaa kiinteistön tai kiinteistöryhmän energiankulutusta käyttäjäkohtaisesti. Kohde voi olla asuintaloyhtiö, liikekeskus, toimistohotelli, julkinen rakennus tai teollisuuslaitos. Lisätietoja: Tero Lehtinen Lemminkäinen Talotekniikka Oy Seppolantie Jämsä puh , tero.lehtinen@lemminkainen.fi Kulutusseuranta ja raportointi kulujen hallinnan työkaluna Kulutuksen ja kustannusten kohdentaminen käyttäjäkohtaisesti tehostaa kiinteistön tai tuotantoyksikön kulujen hallintaa. EmNet-järjestelmässä kulutustiedot tallennetaan vakioaikavälein tietokantaan, josta tiedot voidaan hakea kulutusraportteihin ja laskutustiedoiksi. Raportointi ja laskujen luonti voidaan tehdä kohteessa mittaus- PC:llä tai siten, että tiedot lähetetään erilliselle raportointi- ja laskutuspalvelun tarjoajalle. EmNet sisältää valmiudet eri kielillä tapahtuvaan raportointiin. Raportti voidaan luoda päivän, kuukauden tai vuoden ajalta. Laskut tuotetaan käyttäjäkohtaisesti kulutuksen mukaan. Kohteessa tapahtuvaa reaaliaikaista seurantaa varten järjestelmässä on hetkellisarvonäyttö, josta voidaan seurata kaikkia mittareiden mittausparametreja. Kriittisten parameterien ylityksistä/alituksista voidaan generoida hälytys.

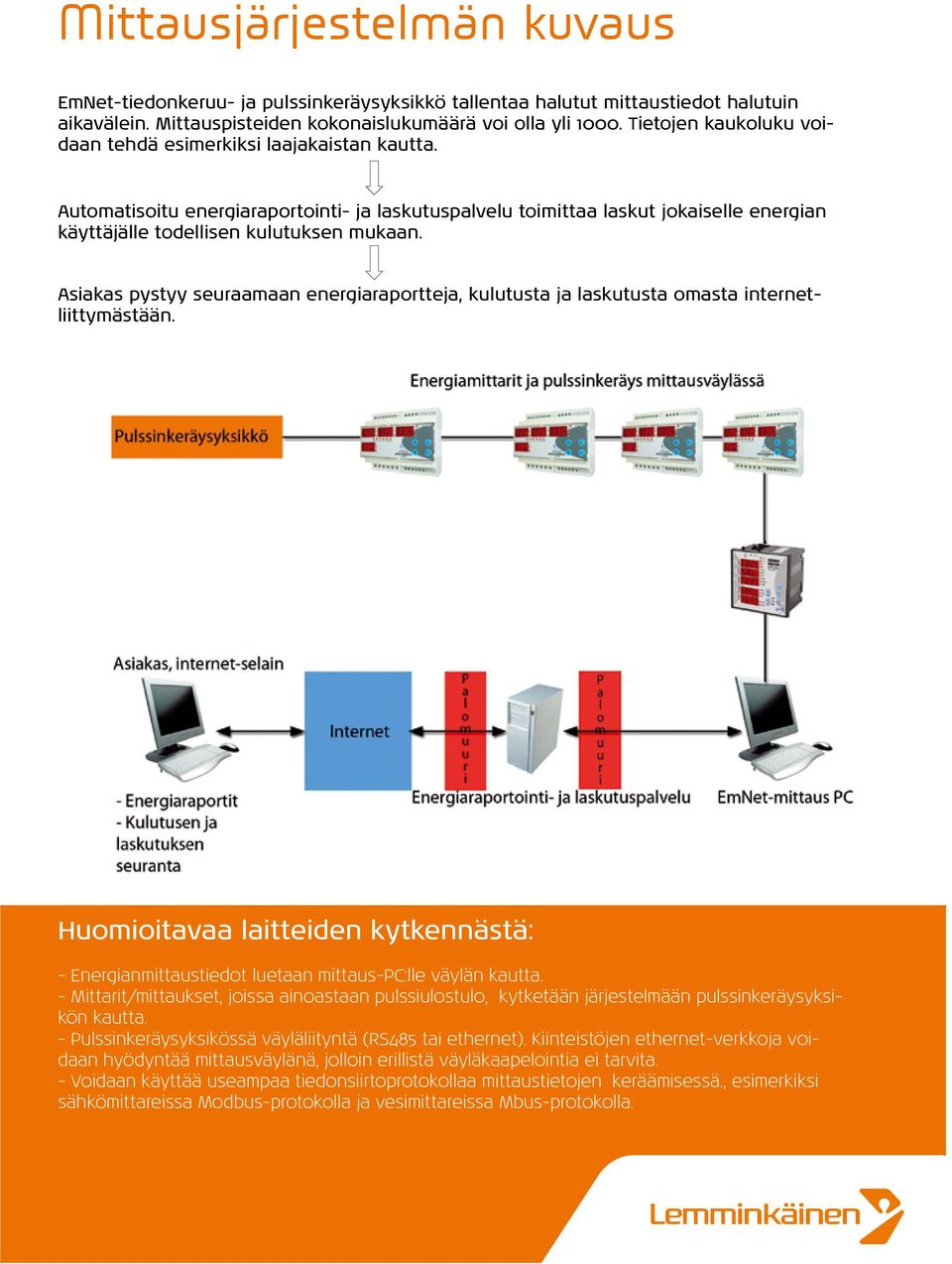

11 Mittausjärjestelmän kuvaus EmNet-tiedonkeruu- ja pulssinkeräysyksikkö tallentaa halutut mittaustiedot halutuin aikavälein. Mittauspisteiden kokonaislukumäärä voi olla yli Tietojen kaukoluku voidaan tehdä esimerkiksi laajakaistan kautta. Automatisoitu energiaraportointi- ja laskutuspalvelu toimittaa laskut jokaiselle energian käyttäjälle todellisen kulutuksen mukaan. Asiakas pystyy seuraamaan energiaraportteja, kulutusta ja laskutusta omasta internetliittymästään. Huomioitavaa laitteiden kytkennästä: - Energianmittaustiedot luetaan mittaus-pc:lle väylän kautta. - Mittarit/mittaukset, joissa ainoastaan pulssiulostulo, kytketään järjestelmään pulssinkeräysyksikön kautta. - Pulssinkeräysyksikössä väyläliityntä (RS485 tai ethernet). Kiinteistöjen ethernet-verkkoja voidaan hyödyntää mittausväylänä, jolloin erillistä väyläkaapelointia ei tarvita. - Voidaan käyttää useampaa tiedonsiirtoprotokollaa mittaustietojen keräämisessä., esimerkiksi sähkömittareissa Modbus-protokolla ja vesimittareissa Mbus-protokolla.
