TIDOMAT smartone - etälukija MIFARE

Transkriptio

1 TIDOMAT smartone - etälukija MIFARE SO-3393 (Mifare ) Tyylikkäästi muotoiltu etälukija taustavalaistulla kosketusnäppäimistöllä. MIFARE tyyppisille etälukutunnistimille. Vihreä, keltainen tai punainen LED merkkivalo sekä summeri ilmaisevat sallitun tai kielletyn kulkuoikeuden. Valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän. SO-3315 (Mifare ) Kompakti etälukija joka on suuniteltu sopimaan pieneen tilaan esim ovenkarmiin. Valmistettu iskun kestävästä muovista, soveltuu sisätiloihin ja myös vaativiin olosuhteisiin. MIFARE tyyppisille etälukutunnistimille. Vihreä, keltainen tai punainen LED merkkivalo ilmaisevat sallitun tai kielletyn kulkuoikeuden.valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän. SO-3393-V (Mifare ) Vandaalisuojattu metallikehyksinen etälukija. Suunniteltu soveltuvaksi vaativiin ympäristöihin esim ulkotiloihin. MIFARE tyyppisille etälukutunnistimille. Vihreä, keltainen tai punainen LED merkkivalo ilmaisevat sallitun tai kielletyn kulkuoikeuden. Valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän. SO-3315-V (Mifare ) Vandaalisuojattu metallikehyksinen etälukija taustavalaistulla kosketusnäppäimistöllä. Suunniteltu soveltuvaksi vaativiin ympäristöihin esim ulkotiloihin. MIFARE tyyppisille etälukutunnistimille. Vihreä, keltainen tai punainen LED merkkivalo sekä summeri ilmaisevat sallitun tai kielletyn kulkuoikeuden. Valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän.

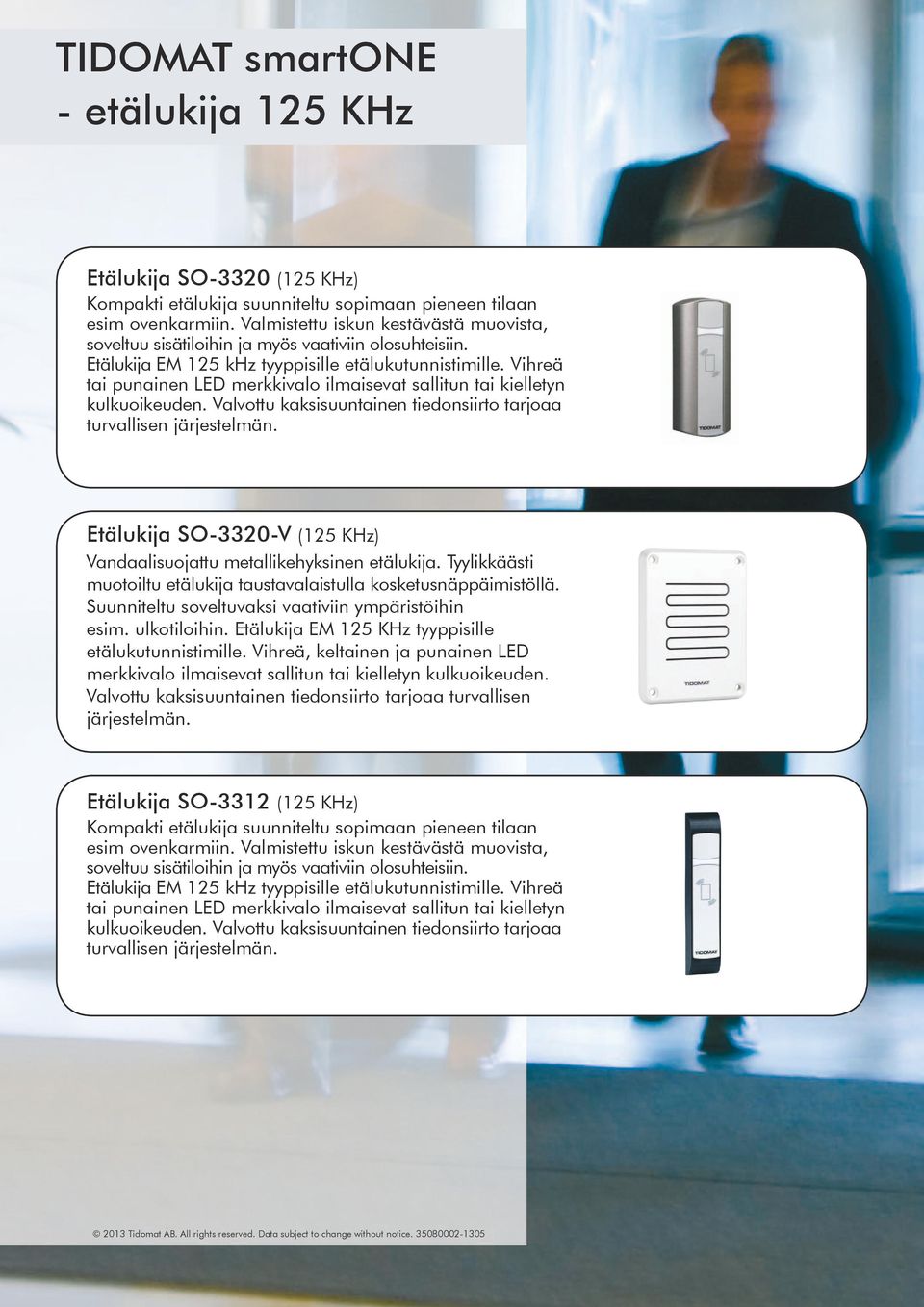

2 TIDOMAT smartone - etälukija 125 KHz SO-3320 (125 KHz) Kompakti etälukija suunniteltu sopimaan pieneen tilaan esim ovenkarmiin. Valmistettu iskun kestävästä muovista, soveltuu sisätiloihin ja myös vaativiin olosuhteisiin. EM 125 khz tyyppisille etälukutunnistimille. Vihreä tai punainen LED merkkivalo ilmaisevat sallitun tai kielletyn kulkuoikeuden. Valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän. SO-3320-V (125 KHz) Vandaalisuojattu metallikehyksinen etälukija. Tyylikkäästi muotoiltu etälukija taustavalaistulla kosketusnäppäimistöllä. Suunniteltu soveltuvaksi vaativiin ympäristöihin esim. ulkotiloihin. EM 125 KHz tyyppisille etälukutunnistimille. Vihreä, keltainen ja punainen LED merkkivalo ilmaisevat sallitun tai kielletyn kulkuoikeuden. Valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän. SO-3312 (125 KHz) Kompakti etälukija suunniteltu sopimaan pieneen tilaan esim ovenkarmiin. Valmistettu iskun kestävästä muovista, soveltuu sisätiloihin ja myös vaativiin olosuhteisiin. EM 125 khz tyyppisille etälukutunnistimille. Vihreä tai punainen LED merkkivalo ilmaisevat sallitun tai kielletyn kulkuoikeuden. Valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän.

3 TIDOMAT smartone - etälukija 125 KHz SO-3392 (125 KHz) Tyylikkäästi muotoiltu etälukija taustavalaistulla kosketusnäppäimistöllä. EM 125 khz tyyppisille etälukutunnistimille. Vihreä, keltainen tai punainen LED merkkivalo sekä summeri ilmaisevat sallitun tai kielletyn kulkuoikeuden. Valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän. SO-3392-V (125 KHz) Vandaalisuojattu metallikehyksinen etälukija. Suunniteltu soveltuvaksi vaativiin ympäristöihin esim. ulkotiloihin. EM 125 khz tyyppisille etälukutunnistimille. Vihreä, keltainen ja punainen LED merkkivalo ilmaisevat sallitun tai kielletyn kulkuoikeuden. Valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän. SO-3313 (125 KHz) Ohut ovilukija joka asennetaan helposti oven pinnalle käyttäen kestävää tarrapintaa. Suunniteltu pitkälle lukuetäisyydelle. Levylukija soveltuu niin vasemmalle kuin oikealle avattaville oville. Lukija EM 125 khz etälukutunnistimille. Vihreä, keltainen tai punainen LED merkkivalo sekä summeri ilmaisevat sallitun tai kielletyn kulkuoikeuden. Valvottu kaksisuuntainen tiedonsiirto tarjoaa turvallisen järjestelmän.

4 TIDOMAT smartone - järjestelmän osat Keskusyksikkö smartone SO-3008 Keskusyksikkö ohjaa vakiona kahdeksan oviympäristöä. Keskusyksikkössä on integroitu ohjelmisto, tietokanta sekä verkkopalvelin. Erillistä ohjelmistoa ei tarvitse. Liitännät oviyksikköihin on suojattu erillisillä automaattisulakkeilla. Asentamalla laajennuskortin keskusyksikköön mahdollistaa oviyksikönmäärän 16 oviyksikölle. SO-3016 Laajennuskortin Oviohjain (pääteohjain) SO-3301 Oviohjain on tarkoitettu uppoasennukseen, mutta voi myös olla pinta-asennettava mukana tulevaan kehykseen. Oviympäristön ohjaukset tapahtuu oviohjauksesta, jossa on sisä- sekä ulostulo lähdöt. Oviohjain (pääteohjain) SO-3303 Oviohjainyksikkö joka on varustettu monella sisä- sekä ulostulolla, joka mahdollistaa esim. ohjata moottorilukkoa ja ulkoista rikosilmoitinta. Lisäksi SO-3303:n voidaan liittää Wiegand lukijoita sekä myös ohjata lukijan merkkivaloja ja summeria. Väylä liitäntäkortti 11-RS485 RS485 väylää käytetään esim. ASSA APERIO langattomien lukkojen liittämiseen smartone järjestelmään.

5 TIDOMAT smartone - järjestelmän osat Rele- laajennusmoduuli SO-3108 Kahdeksan relettä Rele- laajennusmoduuli SO-3303 ohjaimeen. SE-3108 sisältää kahdeksan releulostuloa joka mahdollistaa releryhmien ohjauksen. Toimintaa tarvitaan esim. hissinohjauksessa. Kahdeksan relemoduulia voidaan liittää sarjaan, mikä tekee mahdolliseksi ohjata yhteensä 64 relettä yhtä oviohjausyksikköä kohti (SO-3303). SO-3016 Sisätulomoduuli SO-3118 Kahdeksan sisääntuloa Sisätulomoduuli kahdeksalle kaksoispäätevastus silmukalle. Neljä sisätulomoduulia voidaan liittää sarjaan, mikä mahdollistaa yhden oviohjausyksikön (SO-3303), laajentamisen yhteensä 32 sisääntulolla. GSM-modeemi MC35i Kytkemällä GSM modeemin järjestelmään, voidaan ovia avata puhelimitse, joko soittamalla modeemiin tai lähettämällä tekstiviesti. SmartONE voi lähettää myös viestin matkapuhelimiin. Järjestelmänvalvoja saa automaattisesti tekstiviestin, kun järjestelmä käynnistyy tai jos ovet menevät off-line tilaan. Ulkopuolista hälytystä voidaan ohjata myös tekstiviestillä. Lisäantennilla voidaan parantaa GSM verkon kuuluvuutta. USB lukija USB-3315-SO / USB-3320-SO USB lukijaa käytetään etälukutunnistimien rekisteröimiseen smartone järjestelmään. Yksikkö liitetään tietokoneen USB -porttiin joka mahdollistaa nopean tunnistimien rekisteröinnin. USB lukijaa on saatavana kahta eri versiota, MIFARE USB-3315-SO sekä EM 125 khz USB-3320-SO tunnistimelle.

6 V V Käyttöjännite: 5 VDC 5 VDC 5 VDC 5 VDC Oma virrankulutus: ~50 ma ~50 ma ~70 ma ~350 mw / 5 VDC ~70 ma ~350 mw / 5 VDC Etälukutekniikka: Mifare 13,56 MHz ISO 14443A/B Mifare 13,56 MHz ISO 14443A/B Mifare 13,56 MHz ISO 14443A/B Mifare 13,56 MHz ISO 14443A/B Sisääntulo ovikellolle: Kyllä - Näppäimistössä Näppäimistössä LED merkkivalo: Näppäimistö: - - Taustavalaistu kosketusnäyttö Taustavalaistu kosketusnäyttö Kotelo: PC/ABS Eloksoitu alumiini Sinkki Eloksoitu alumiini Asennus: Sisätiloihin IP 67 Sisätiloihin IP 67 Lämpötila-alue: -30 / +40 C -30 / +40 C -30 / +40 C -30 / +40 C Etäisyys tietoliikenteestä: Suositeltu kaapelityyppi: A: 15 m (SO-3303) A: 15 m (SO-3303) A: 50 m (SO-3303) A: 50 m (SO-3303) A: MHS 2x3x0,5 A: MHS 2x3x0,5 A: MHS 2x3x0,5 A: MHS 2x3x0,5 Liitäntä: Ruuviliitin Kiinteä liitäntäkaapeli 4 metriä Ruuviliitin Kiinteä liitäntäkaapeli 4 metriä Mitat (LxKxS): 30x70x17mm 110x145x10mm 103x145x22 mm 103x145x19 mm Paino: ~20 g ~460g ~350 g ~480 g Tuotenumero: SO-3315 SO-3315-V SO-3393 SO-3393-V

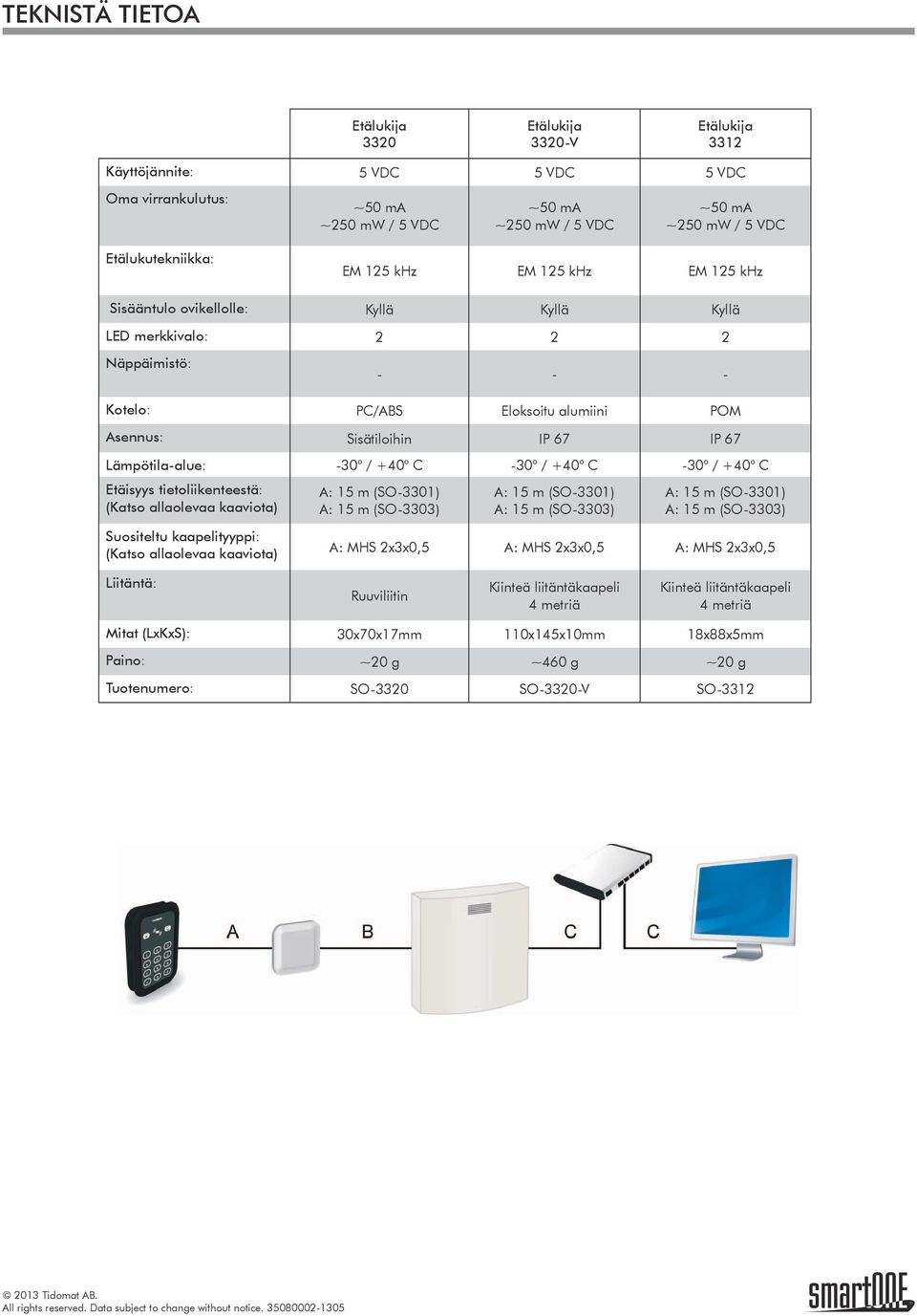

7 V 3312 Käyttöjännite: 5 VDC 5 VDC 5 VDC Oma virrankulutus: ~50 ma ~50 ma ~50 ma Etälukutekniikka: EM 125 khz EM 125 khz EM 125 khz Sisääntulo ovikellolle: Kyllä Kyllä Kyllä LED merkkivalo: Näppäimistö: Kotelo: PC/ABS Eloksoitu alumiini POM Asennus: Sisätiloihin IP 67 IP 67 Lämpötila-alue: -30 / +40 C -30 / +40 C -30 / +40 C Etäisyys tietoliikenteestä: Suositeltu kaapelityyppi: A: 15 m (SO-3303) A: 15 m (SO-3303) A: 15 m (SO-3303) A: MHS 2x3x0,5 A: MHS 2x3x0,5 A: MHS 2x3x0,5 Liitäntä: Ruuviliitin Kiinteä liitäntäkaapeli 4 metriä Kiinteä liitäntäkaapeli 4 metriä Mitat (LxKxS): 30x70x17mm 110x145x10mm 18x88x5mm Paino: ~20 g ~460 g ~20 g Tuotenumero: SO-3320 SO-3320-V SO-3312

8 V 3313 Käyttöjännite: 5 VDC 5 VDC 5 VDC Oma virrankulutus: ~65 ma ~325 mw / 5 VDC ~65 ma ~325 mw / 5 VDC ~50 ma Etälukutekniikka: EM 125 khz EM 125 khz EM 125 khz Ovilukija puuoviin, Pitkä lukuetäisyys Sisääntulo ovikellolle: LED merkkivalo: Näppäimistö: Taustavalaistu kosketusnäyttö Taustavalaistu kosketusnäyttö - Kotelo: Sinkki Eloksoitu alumiini PC/PVC Asennus: Sisätiloihin IP 67 Sisätiloihin Lämpötila-alue: -30 / +40 C -30 / +40 C 0 / +50 C Etäisyys tietoliikenteestä: Suositeltu kaapelityyppi: A: 30 m (SO-3303) A: 30 m (SO-3303) A: 5 m (SO-3301) A: 5 m (SO-3303) A: MHS 2x3x0,5 A: MHS 2x3x0,5 5 m kaapeli sisältyy Liitäntä: Ruuviliitin Kiinteä liitäntäkaapeli 4 metriä Pikaliitin Mitat (LxKxS): 103x145x22 mm 110x145x19 mm 154x205x3mm Paino: ~350 g ~480 g ~310 g Tuotenumero: SO-3392 SO-3392-V SO-3313

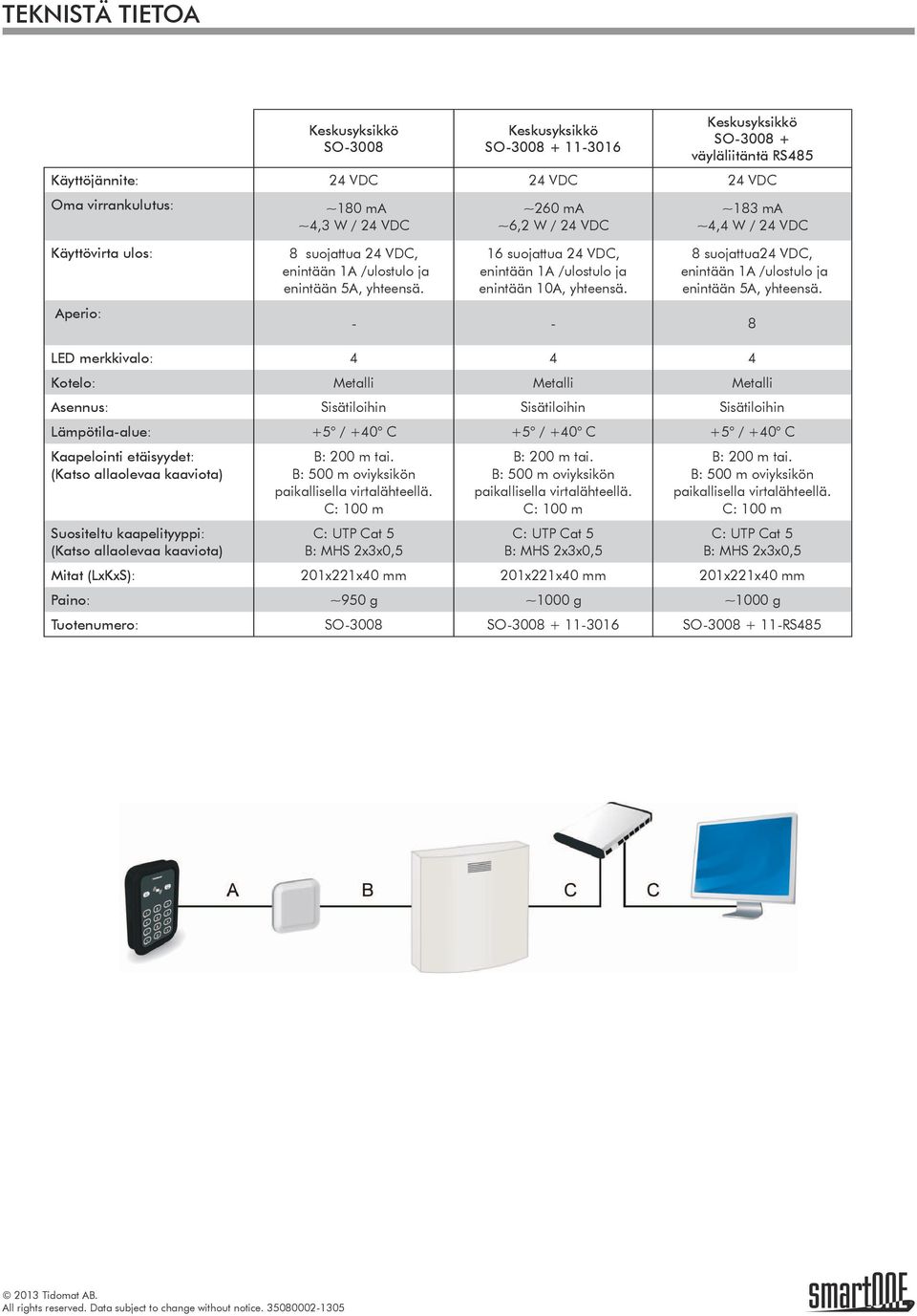

9 Keskusyksikkö SO-3008 Keskusyksikkö SO Keskusyksikkö SO väyläliitäntä RS485 Käyttöjännite: 24 VDC 24 VDC 24 VDC Oma virrankulutus: ~180 ma ~4,3 W / 24 VDC Käyttövirta ulos: Aperio: 8 suojattua 24 VDC, enintään 1A /ulostulo ja enintään 5A, yhteensä. ~260 ma ~6,2 W / 24 VDC 16 suojattua 24 VDC, enintään 1A /ulostulo ja enintään 10A, yhteensä. ~183 ma ~4,4 W / 24 VDC 8 suojattua24 VDC, enintään 1A /ulostulo ja enintään 5A, yhteensä LED merkkivalo: Kotelo: Metalli Metalli Metalli Asennus: Sisätiloihin Sisätiloihin Sisätiloihin Lämpötila-alue: +5 / +40 C +5 / +40 C +5 / +40 C Kaapelointi etäisyydet: Suositeltu kaapelityyppi: B: 200 m tai. B: 500 m oviyksikön paikallisella virtalähteellä. C: 100 m C: UTP Cat 5 B: MHS 2x3x0,5 B: 200 m tai. B: 500 m oviyksikön paikallisella virtalähteellä. C: 100 m C: UTP Cat 5 B: MHS 2x3x0,5 B: 200 m tai. B: 500 m oviyksikön paikallisella virtalähteellä. C: 100 m C: UTP Cat 5 B: MHS 2x3x0,5 Mitat (LxKxS): 201x221x40 mm 201x221x40 mm 201x221x40 mm Paino: ~950 g ~1000 g ~1000 g Tuotenumero: SO-3008 SO SO RS485

10 Oviohjain SO-3301 Oviohjain SO-3303 Käyttöjännite: 24 VDC 24 VDC Oma virrankulutus: ~12,5 ma ~300 mw / 24 VDC ~12,5 ma ~300 mw / 24 VDC LED Merkkivalo: 1 2 Avauspainike sisääntulo: Kaikkia sisääntuloja voidaan käyttää. 1st (NO) (NO) tai 2- päätevastus Liitäntä lukijalle: Sisääntulo: Ulostulo: 1 SO-lukija tai CLK/DATA lukija 1 sisääntulo (NO) 1 releulostulo (NO) 1 SO-lukija, CLK/DATA tai Wiegand lukija 4 sisääntuloa (NO) tai 2- tai 3-päätevastuksella 2 Releulostuloa (NO/NC) 3 LED/Summeri ohjaus Lukon ohjaus: Ohjattu 12 VDC ulostulo: Suojaus: 0,7 A /24 VDC, oikosulkusuojattu 1A, oikosulkusuojattu - 500mA, oikosulkusuojattu - Kansikytkin Laajennusportti: Kaapelointi etäisyydet: Suositeltu kaapelityyppi: - A: 15 m B: 200 m B: 500 m Oviyksikön paikallisella virtalähteellä. A: MHS 2x3x0,5 B: MHS 2x3x0,5 8 kpl SO-3108 tai 4 kpl SO-3118 A: m (lukija kohtainen) B: 200 m B: 500 m Oviyksikön paikallisella virtalähteellä. A: MHS 2x3x0,5 B: MHS 2x3x0,5 Kotelo: Muovi- PC, ABS Muovi- polystyreeni PS Asennus: IP 44 IP 66 Lämpötila-alue: +5 / +40 C +5 / +40 C Mitat (LxKxS): 80x80x11 mm 130x57x95 mm Upotussyvyys: 7 mm - Paino: ~45 g ~240 g Tuotenumero: SO-3301 SO-3303

11 Oma virrankulutus: Rele- laajennusmoduuli SO-3108 ~10,4 ma ~250 mw / 24 VDC Sisätulomoduuli SO-3118 ~10,4 ma ~250 mw / 24 VDC Käyttövirta ulos: - 24V 1A, suojattu LED merkkivalot: 8 16 Kotelo: Muovi- polystyreeni PS Muovi- polystyreeni PS Asennus: IP 66 IP 66 Lämpötila-alue: +5 / +40 C +5 / +40 C Väyläosoite: 0-7, enintään 8 sarjassa 0-3, enintään 4 sarjassa Hälytin silmukka sisääntoloja: Käyttövirta hälytin silmukalle: vastussilmukkaa Valvottu käyttöjännite (12V) hälytinsilmukalle (2- tai 3-päätevastuksella) 8 12V enintään 100mA. Enintään 500mA yhteensä. Releulostulo: 8st 2A/30V - Mitat (LxKxS): 180x58x94 mm 180x58x94 mm Paino: ~330 g ~330 g Tuotenumero: SO-3108 SO-3118
