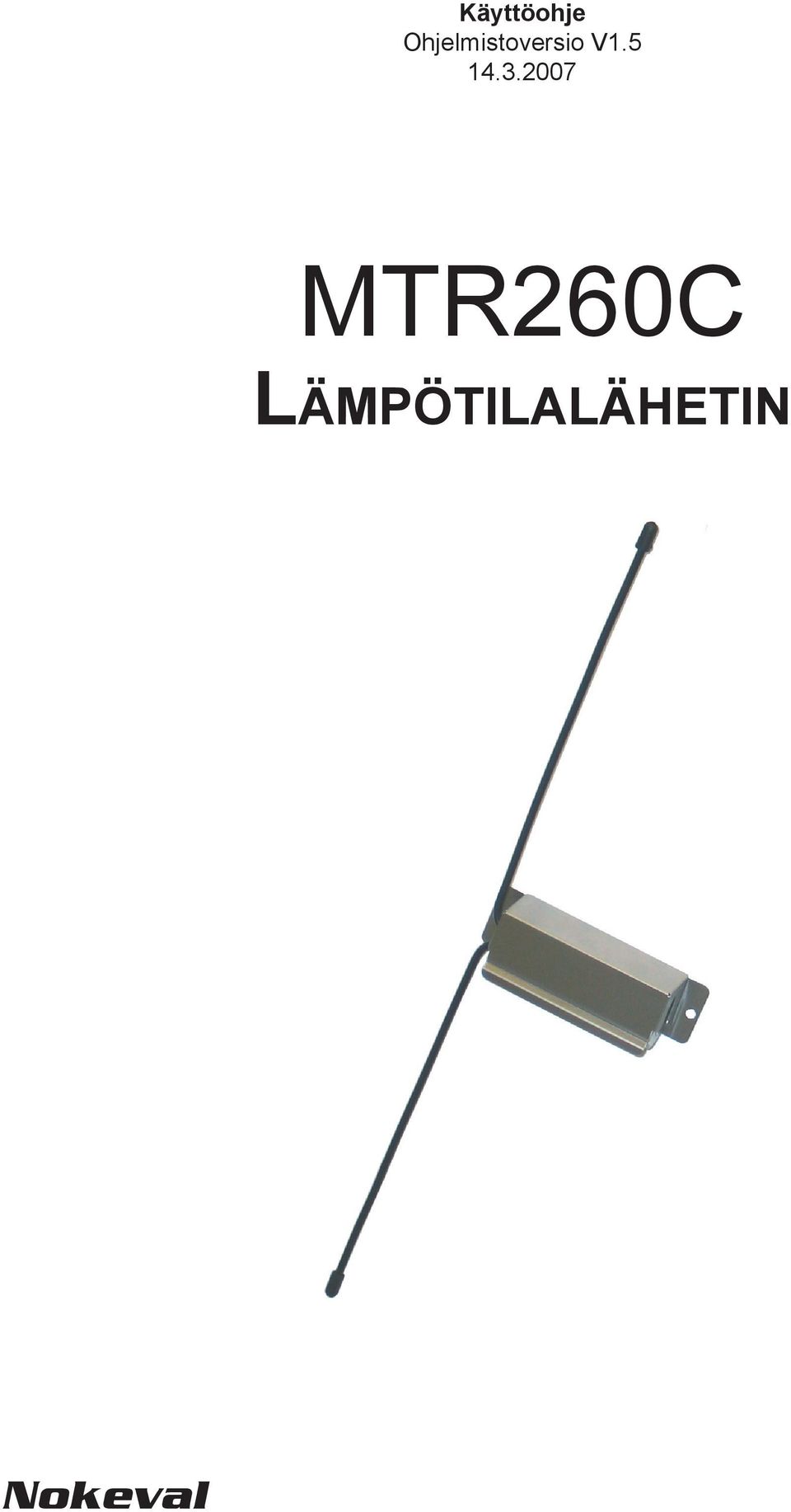

1 Käyttöohje Ohjelmistoversio V MTR260C LÄMPÖTILALÄHETIN Nokeval

2 MTR260C käyttöohje YLEISKUVAUS MTR260C on paristokäyttöinen langaton lämpötilalähetin, jossa on sisäinen Pt100-anturi. Laite on koteloitu pieneen muovikoteloon ja mukana toimitetaan metallinen pidike, joka mahdollistaa helpon kiinnityksen. Ulkoinen antenni mahdollistaa jopa kilometrin kuuluvuuden avoimessa tilassa. Langattomuus mahdollistaa helpon käyttöönoton, asennuksen ja järjestelmän laajennettavuuden myös vaikeissa kohteissa. MTR260C lämpötilalähettimen lähetysväli on aseteltavissa viidestä sekunnista viiteen minuuttiin. Vesitiivis kotelointi (IP67) puolestaan mahdollistaa käytön myös vaikeissa ympäristöolosuhteissa. MTR260C toimii lupavapaalla 433,92 MHz taajuusalueella, joten sitä voidaan vapaasti käyttää alueilla, joilla tämä ns. ISM-taajuuskaista on käytössä, mm. lähes koko Euroopassa. Valmistaja Nokeval Oy Yrittäjäkatu Nokia Suomi Tel: Fax: Web: 2

3 Ø 4.2 mm MTR260C käyttöohje ASENNUS Pariston asennus/vaihto Irroita laite ensin metallisesta kiinnikkeestään ja avaa tämän jälkeen laitteen kotelo vetämällä korkkiosa pois kotelosta. Aseta paristo (ER V) pidikkeeseen alla olevan kuvan mukaisesti ja sulje kotelo. Sulkiessasi koteloa, varmista että musta tiivisterengas on pysyy paikoillaan. + Huom! Käännä paristo ennen käyttöönottoa. Toimitettaessa paristo on kiinnikkeessä tarkoituksella väärinpäin, kuvassa oikeinpäin. Vaihdettaessa paristoa laitteeseen, joka on ollut kylmässä tilassa, tulee laitteen antaa lämmetä ympäristön lämpötilaan (n. 10 min), ennen kotelon avaamista kosteuden tiivistymisen estämiseksi. Pariston jännite ei putoa ennenkuin se on lähes tyhjä, mutta lähes tyhjän pariston jännite laskee nopeasti. Katso tarkemmat tiedot pariston kestosta teknisistä tiedoista sivulla 7. Laitteen asennus seinäpidikkeeseen Metallinen pidike voidaan kiinnittää seinään vaaka- tai pystyasentoon esim. kahdella ruuvilla. MTR260C-lähetin lukittuu paikoilleen, kun se pujotetaan kiinnikkeeseen mm 75.5 mm 28.3 mm 95 mm 3

4 MTR260C käyttöohje Laitteen sijoitus MTR260C-lähettimen tyypillinen enimmäiskantama sisätiloissa vaihtelee viidestäkymmenestä sataan metriin riippuen vastaanottimen ja lähettimen välissä olevista esteistä. Paras kantama lähettimille saadaan, kun vastaanottimelta on suora näkyvyys lähettimille. Välissä olevat seinät ja esineet vaimentavat signaalia ja siten myös pienentävät kantamaa. Varsinkin suljetut metallia sisältävät rakenteet vaimentavat radiosignaaleita voimakkaasti, joten sijoitusta tällaisiin tiloihin tulee välttää mikäli mahdollista. Laite tulee sijoittaa siten, että antenni on pystyasennossa. Näin saavutetaan paras kuuluvuus. Tarvittaessa antennia voi hieman taivuttaa. Varsinkin mikäli laite kiinnitetään metalliseinään, on suositeltavaa taivuttaa antennia hieman seinästä ulospäin. Sekä seinäpidikkeessä että laitteessa on sama ID-numero. Tästä on apua asennettaessa laitetta takaisin paikoilleen, jos laite on väliaikaisesti poistettu pidikkeestään esimerkiksi kalibrointia tai asettelua varten. Laitteen ID-numero Merkkivalot Laitteessa on lähetysmerkkivalo, joka välähtää aina laitteen lähettäessä mittaustiedot. Lähetysmerkkivalo 4

5 MTR260C käyttöohje Yhteysasetukset Laitteen asettelut tehdään PC:llä Mekuwin-konfigurointiohjelmalla tai Nokeval 6790-käsiohjelmointilaitteella. Mekuwin-ohjelman voi ladata ilmaiseksi Nokevalin www-sivuilta: Sarjaliikenneasetukset asettelua varten ovat: nopeus 9600 baudia protokolla SCL osoite 0 Ohjelmointiliitin Käytä RS232-POL- tai POL-kaapelia ja POL-piikkirimasovitinta laitteen kytkemiseksi tietokoneen sarjaporttiin tai Nokeval 6790-käsiohjelmointilaitteeseen. Kun ohjelmointiliitin on kytketty, laite lähettää mittaustidot noin kolme kertaa sekunnissa. Laite ei lähetä mittaustietoja, kun konfigurointiyhteys laitteeseen on auki. Ohjelmointiliitin Menu In-alimenu In-alimenu on varattu tehdasasetteluita varten. Out-alimenu Period Lähetysten välissä olevien jaksojen määrä. Yksi jakso kestää n. 2.7 sekuntia (25 C). Jakson kesto riippuu kuitenkin lämpötilasta ja vaihtelee noin 1.5 sekunnista 3 sekuntiin. Arvo voidaan asetella välille Periodasetusta ei tule asettaa pienemmäksi kuin mittauksen kannalta on tarpeellista, sillä asetus vaikuttaa merkittävästi pariston kestoikään. 5 Period Nimellinen lähetysväli 2 5 s s 22 1 min 67 3 min min 40 s

6 MTR260C käyttöohje Lähettimien määrä Radiostandardit rajoittavat radiolähetinten maksimimäärää kuuluvuusalueella. Toistimet käyttävät samaa radiokanavaa kuin lähettimet ja siksi niiden käyttö pienentää lähettimien maksimimäärää. Viereisessä taulukossa näkyy lähettimien sallittu maksimimäärä eri toistimien määrillä. Vastaanotin ja Vastaanotin ja Vastaanotin Lähetysväli(s) 1 toistin 2 toistinta Lähettimien maksimimäärä * Jos käytössäsi on siis esimerkiksi yksi toistin ja 20 sekunnin lähetysväli, lähettimien maksimimäärä on 43*. Kun laitteiden määrä toistensa kantavuusalueella lisääntyy, kasvaa myös todennäköisyys laitteiden samanaikaisiin lähetyksiin. Mikäli kaksi tai useampia lähettimiä lähettää samanaikaisesti, menetetään niiden lähettämät tiedot. Tämä osaltaan rajoittaa samalla kantavuusalueella olevien lähettimien määrää. Alla olevassa kuvassa näkyy törmäystodennäköisyyksien kasvaminen laitteiden määrän lisääntyessä. 6

7 TEKNISET TIEDOT MTR260C käyttöohje Tulo Pt100 Mittausalue C Tarkkuus +/- 1.0 C Lämpötilan tasaantumisaika n. 10 minuuttia. Paristo Malli Jännite Tyyppi Koko ER V LiSOCl 2 (litiumtionyylikloridi) ½AA Mitat Lähetin 95 mm x 29 mm x 29 mm Antenni 175 mm mm 350 mm Arvioitu pariston kesto (25 C) Vuosia Lähetysväli (s) Pariston kesto on lyhyempi äärilämpötilaolosuhteissa. Käytetyt paristot ovat ongelmajätettä. Tyhjentynyt paristo on korvattava samantyyppisellä paristolla. Yhteensopivat radiovastaanottimet Nokevalin MTR-, RTR- ja FTR-sarjojen radiovastaanottimet. Ympäristö Käyttölämpötila C Varastointilämpötila C Suojausluokka IP67 Paino 65 g (sisältäen kiinnityspidikkeen) Radiolähetin Lisenssivapaa taajuusalue MHz ERC/REC/70-03:n mukainen alikanava f. Kantama Avoimessa tilassa: jopa 1000 m Sisätiloissa: m (tyypillisesti) Määräykset EMC direktiivi EMC immuniteetti EN EMC emissiot EN 61326, luokka B R&TTE direktiivi EN luokka 3, lähetinteholuokka 8 (10 mw) EN EN mm 7 Komission asetus (EY) No 37/2005 EN EN EN 12830

8 MTR260C käyttöohje 8
