PROBYTE CONTROL GSM. GSM/SMS-hälytys- ja ohjauslaite. GSM Control 7/11/01 sivu 1/5

Transkriptio

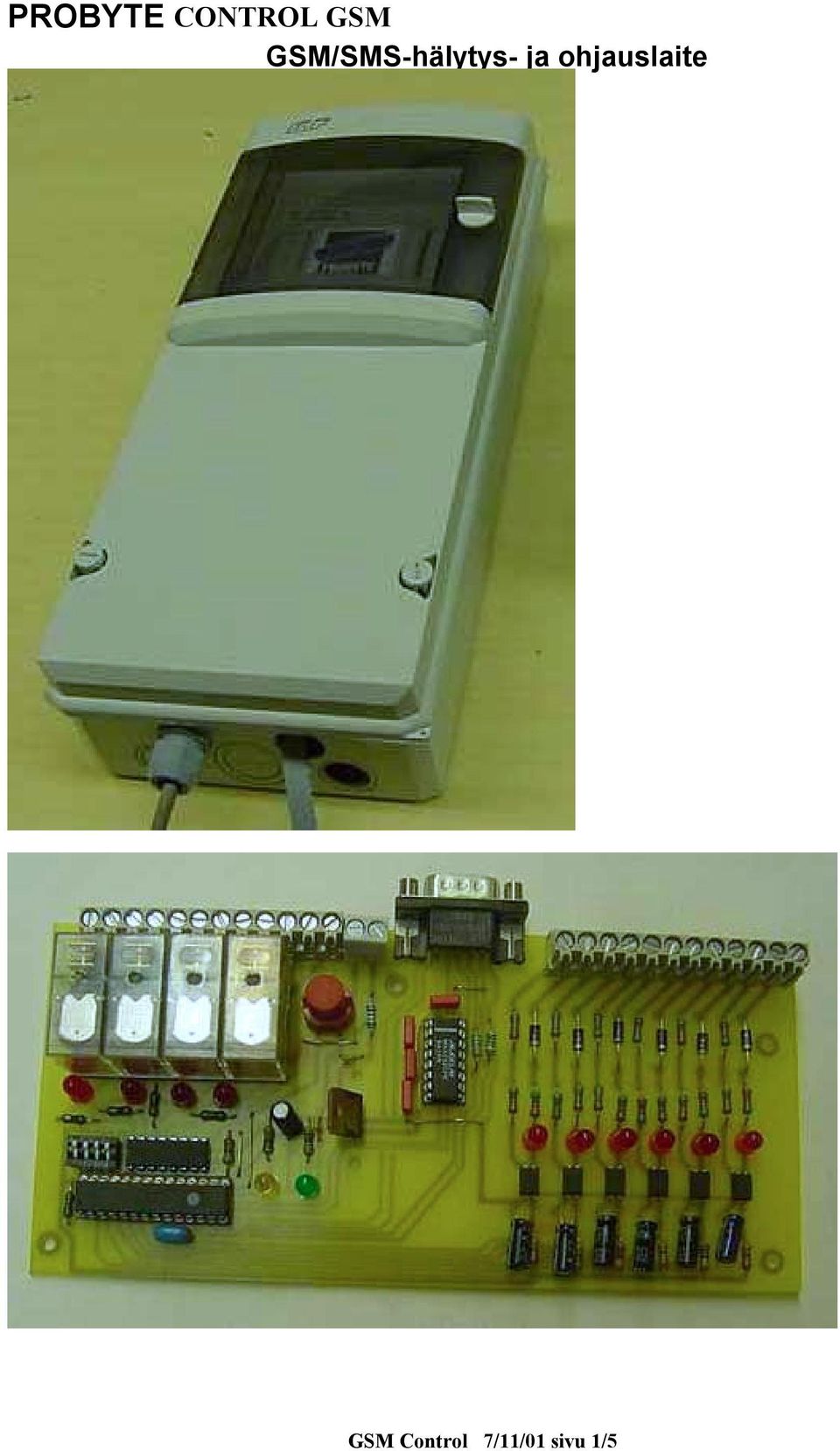

1 PROBYTE CONTROL GSM GSM/SMS-hälytys- ja ohjauslaite GSM Control 7/11/01 sivu 1/5

2 Yleistä l - PROBYTE CONTROL GSM on hälytys- ja kauko-ohjauslaite, joka käyttää GSM/SMStekniikkaa viestien välitykseen GSM modeemin ja GSMpuhelimen välillä. - Laitteen suunnittelussa pääperiaate on ollut mahdollisimman yksinkertainen käyttö ja asennus. - CONTROL GSM toimii joka paikassa missä GSM puhelinkin toimii. - CONTROL GSM toimii ilman puhelin- ja verkkojohtoja kuten veneissä, autoissa, kesämökeillä jne. - CONTROL GSM valvoo viittä digitaalista tuloa eri tavoin. Voit ohjata neljää relettä neljällä eri puhelinnumerolla. Nämä toiminnat antavat lukuisia mahdollisuuksia erilaisille ohjauksille ja valvonnoille. CONTROL GSM lähettää SMS-viestin GSM puhelimeen. Sovellukset: - Oven avaus eri puhelimilla ilman puhelinmaksua - Kauko-ohjaus esim. viljankuivurille tai golfkentän kastelulaitteelle - Lämmityksen säätö veneisiin - Varashälytin mökille - Säännölliset raportit laitteiden toiminnasta ( tulot 1 ja 2) - Autotallin oven aukaisu esim. puoli kilometriä aikaisemmin. - Verkko(230VAC) ja/tai paristokäyttö(12v ) - Tekniset tiedot - Neljä releantoa 24V AC/DC 10A Led toimintailmaisu. - Kuusi digitaalista, optioeristettyä tuloa DC/AC 24kohm. Led ilmaisu. - Vilkkuva punainen toimintaled. Led palaa jatkuvasti sanomien aikana. GSM Control 7/11/01 sivu 2/5

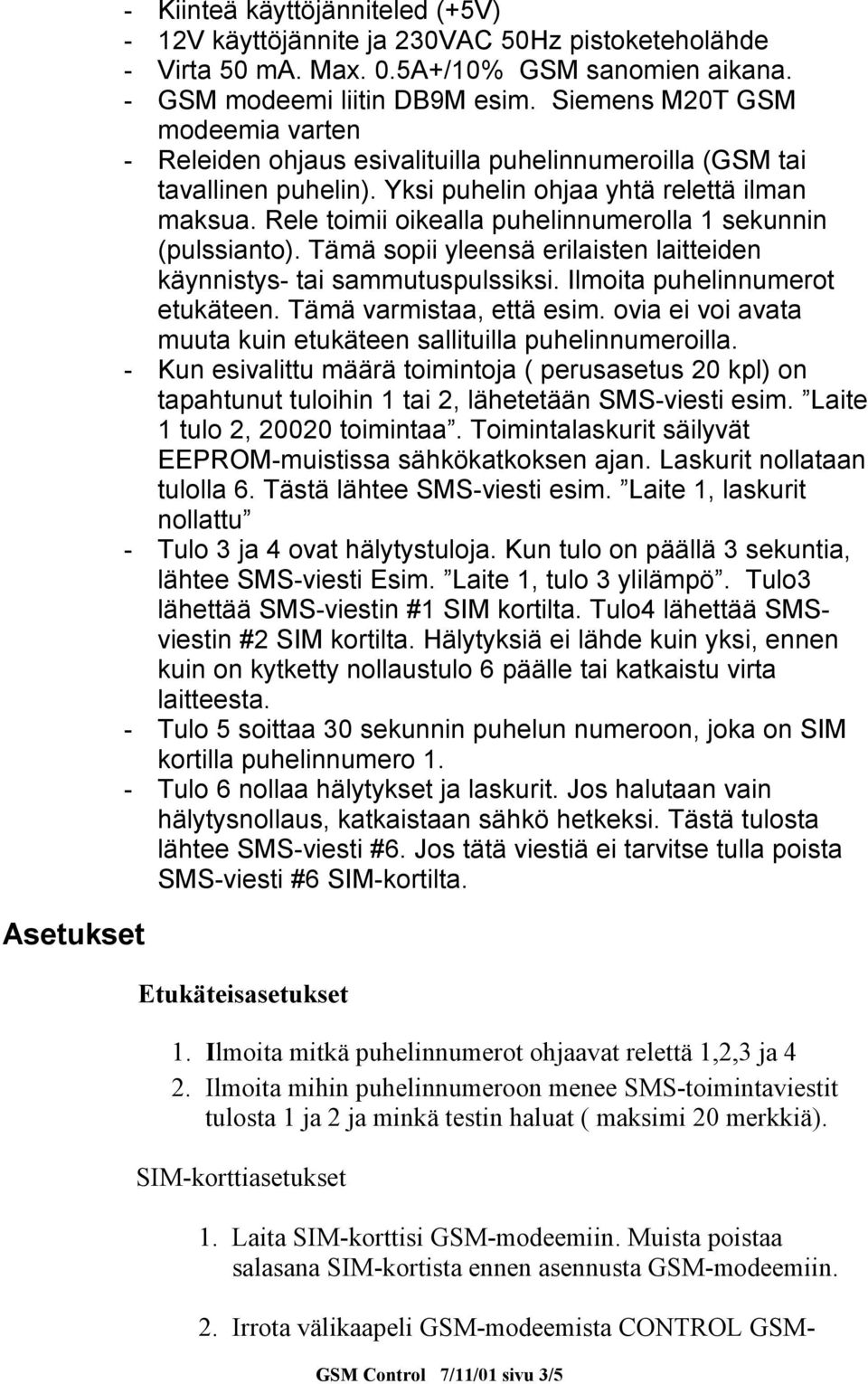

3 Asetukset - Kiinteä käyttöjänniteled (+5V) - 12V käyttöjännite ja 230VAC 50Hz pistoketeholähde - Virta 50 ma. Max. 0.5A+/10% GSM sanomien aikana. - GSM modeemi liitin DB9M esim. Siemens M20T GSM modeemia varten - Releiden ohjaus esivalituilla puhelinnumeroilla (GSM tai tavallinen puhelin). Yksi puhelin ohjaa yhtä relettä ilman maksua. Rele toimii oikealla puhelinnumerolla 1 sekunnin (pulssianto). Tämä sopii yleensä erilaisten laitteiden käynnistys- tai sammutuspulssiksi. Ilmoita puhelinnumerot etukäteen. Tämä varmistaa, että esim. ovia ei voi avata muuta kuin etukäteen sallituilla puhelinnumeroilla. - Kun esivalittu määrä toimintoja ( perusasetus 20 kpl) on tapahtunut tuloihin 1 tai 2, lähetetään SMS-viesti esim. Laite 1 tulo 2, toimintaa. Toimintalaskurit säilyvät EEPROM-muistissa sähkökatkoksen ajan. Laskurit nollataan tulolla 6. Tästä lähtee SMS-viesti esim. Laite 1, laskurit nollattu - Tulo 3 ja 4 ovat hälytystuloja. Kun tulo on päällä 3 sekuntia, lähtee SMS-viesti Esim. Laite 1, tulo 3 ylilämpö. Tulo3 lähettää SMS-viestin #1 SIM kortilta. Tulo4 lähettää SMSviestin #2 SIM kortilta. Hälytyksiä ei lähde kuin yksi, ennen kuin on kytketty nollaustulo 6 päälle tai katkaistu virta laitteesta. - Tulo 5 soittaa 30 sekunnin puhelun numeroon, joka on SIM kortilla puhelinnumero 1. - Tulo 6 nollaa hälytykset ja laskurit. Jos halutaan vain hälytysnollaus, katkaistaan sähkö hetkeksi. Tästä tulosta lähtee SMS-viesti #6. Jos tätä viestiä ei tarvitse tulla poista SMS-viesti #6 SIM-kortilta. Etukäteisasetukset 1. Ilmoita mitkä puhelinnumerot ohjaavat relettä 1,2,3 ja 4 2. Ilmoita mihin puhelinnumeroon menee SMS-toimintaviestit tulosta 1 ja 2 ja minkä testin haluat ( maksimi 20 merkkiä). SIM-korttiasetukset 1. Laita SIM-korttisi GSM-modeemiin. Muista poistaa salasana SIM-kortista ennen asennusta GSM-modeemiin. 2. Irrota välikaapeli GSM-modeemista CONTROL GSM- GSM Control 7/11/01 sivu 3/5

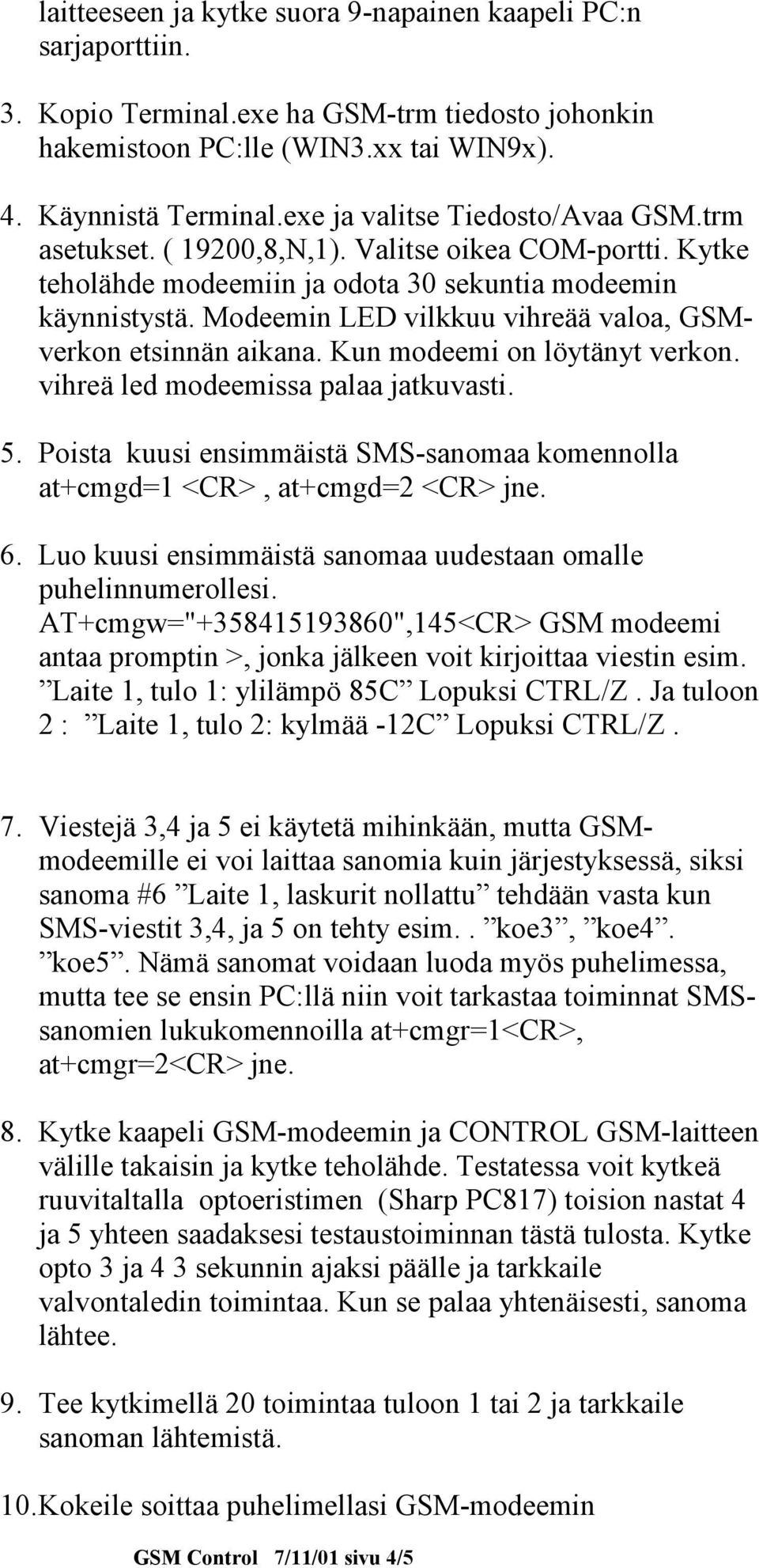

4 laitteeseen ja kytke suora 9-napainen kaapeli PC:n sarjaporttiin. 3. Kopio Terminal.exe ha GSM-trm tiedosto johonkin hakemistoon PC:lle (WIN3.xx tai WIN9x). 4. Käynnistä Terminal.exe ja valitse Tiedosto/Avaa GSM.trm asetukset. ( 19200,8,N,1). Valitse oikea COM-portti. Kytke teholähde modeemiin ja odota 30 sekuntia modeemin käynnistystä. Modeemin LED vilkkuu vihreää valoa, GSMverkon etsinnän aikana. Kun modeemi on löytänyt verkon. vihreä led modeemissa palaa jatkuvasti. 5. Poista kuusi ensimmäistä SMS-sanomaa komennolla at+cmgd=1 <CR>, at+cmgd=2 <CR> jne. 6. Luo kuusi ensimmäistä sanomaa uudestaan omalle puhelinnumerollesi. AT+cmgw=" ",145<CR> GSM modeemi antaa promptin >, jonka jälkeen voit kirjoittaa viestin esim. Laite 1, tulo 1: ylilämpö 85C Lopuksi CTRL/Z. Ja tuloon 2 : Laite 1, tulo 2: kylmää -12C Lopuksi CTRL/Z. 7. Viestejä 3,4 ja 5 ei käytetä mihinkään, mutta GSMmodeemille ei voi laittaa sanomia kuin järjestyksessä, siksi sanoma #6 Laite 1, laskurit nollattu tehdään vasta kun SMS-viestit 3,4, ja 5 on tehty esim.. koe3, koe4. koe5. Nämä sanomat voidaan luoda myös puhelimessa, mutta tee se ensin PC:llä niin voit tarkastaa toiminnat SMSsanomien lukukomennoilla at+cmgr=1<cr>, at+cmgr=2<cr> jne. 8. Kytke kaapeli GSM-modeemin ja CONTROL GSM-laitteen välille takaisin ja kytke teholähde. Testatessa voit kytkeä ruuvitaltalla optoeristimen (Sharp PC817) toision nastat 4 ja 5 yhteen saadaksesi testaustoiminnan tästä tulosta. Kytke opto 3 ja 4 3 sekunnin ajaksi päälle ja tarkkaile valvontaledin toimintaa. Kun se palaa yhtenäisesti, sanoma lähtee. 9. Tee kytkimellä 20 toimintaa tuloon 1 tai 2 ja tarkkaile sanoman lähtemistä. 10. Kokeile soittaa puhelimellasi GSM-modeemin GSM Control 7/11/01 sivu 4/5

5 puhelinnumeroon ja varmista, että oikeat releet toimivat. CONTROL GSM katkaisee puhelun heti ilman kytkentää, joten maksua ei kulu releohjauksista. Toimitus - CONTROL GSM piirilevy - GSM-modeemi - GSM antenni - Laitteet asennettuna seinäkoteloon 300*200*150 mm 2 kg - Käyttöohje, riviliitinohje ja PC Ternimal.exe asetustiedosto - 230V teholähde 12VDC 0.5A - Sovellusapua saatavilla Yhteystiedot Probyte Oy, Nirvankatu 31, Tampere, Finland Phone Int , Fax: Int pri@sci.fi Homepage: GSM Control 7/11/01 sivu 5/5
