1 INTERNET-yhteydet

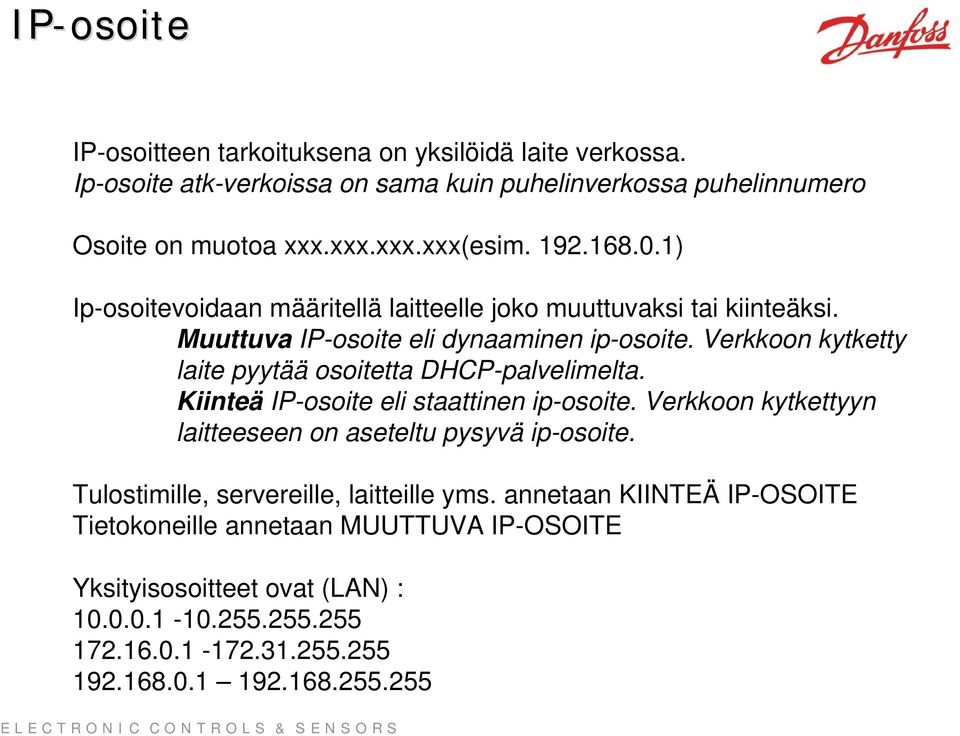

2 IP-osoite IP-osoitteen tarkoituksena on yksilöidä laite verkossa. Ip-osoite atk-verkoissa on sama kuin puhelinverkossa puhelinnumero Osoite on muotoa xxx.xxx.xxx.xxx(esim ) Ip-osoitevoidaan määritellä laitteelle joko muuttuvaksi tai kiinteäksi. Muuttuva IP-osoite eli dynaaminen ip-osoite. Verkkoon kytketty laite pyytää osoitetta DHCP-palvelimelta. Kiinteä IP-osoite eli staattinen ip-osoite. Verkkoon kytkettyyn laitteeseen on aseteltu pysyvä ip-osoite. Tulostimille, servereille, laitteille yms. annetaan KIINTEÄ IP-OSOITE Tietokoneille annetaan MUUTTUVA IP-OSOITE Yksityisosoitteet ovat (LAN) :

3 LAN-verkko LAN = Local Area Network: (=Kotiverkko) Paikallisverkko Nopea yhteys paikallisten laitteden välillä Workstations

4 WAN-verkko WAN = Wide Area Network: (=Internet) Julkinen verkko Mahdollistaa yhteyden laajaalla aluueella, mm. LAN-verkkojen välillä WAN=Internet LAN LAN

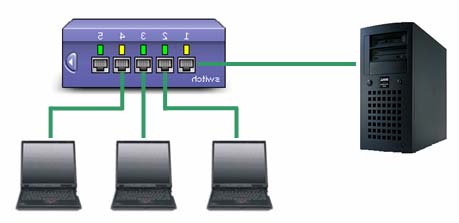

5 Kytkin (switch) Kytkin (switch) on laite joka yhdistää tietokoneet ja laitteet. Kytkimen toiminta: (uutta tekniikkaa) Tietoliikenne yhdistetään vain siihen porttiin jolle se kuuluu. Tällä toiminnalla estetään tiedon törmäilyt -> nopea yhteys Kytkimellä ei ole IP-osoitetta

6 HUB Hubia ei enään käytetä, kaikki ovat nykyään kytkimiä Hub toiminta: (vanhaa tekniikkaa) Kaikki tietoliikenne siirtyy kaikkiinportteihin muuttumattomana. Jos kaikki portit haluavat keskustella yhtä aikaa -> tieto törmäilee -> yhteys hidastuu

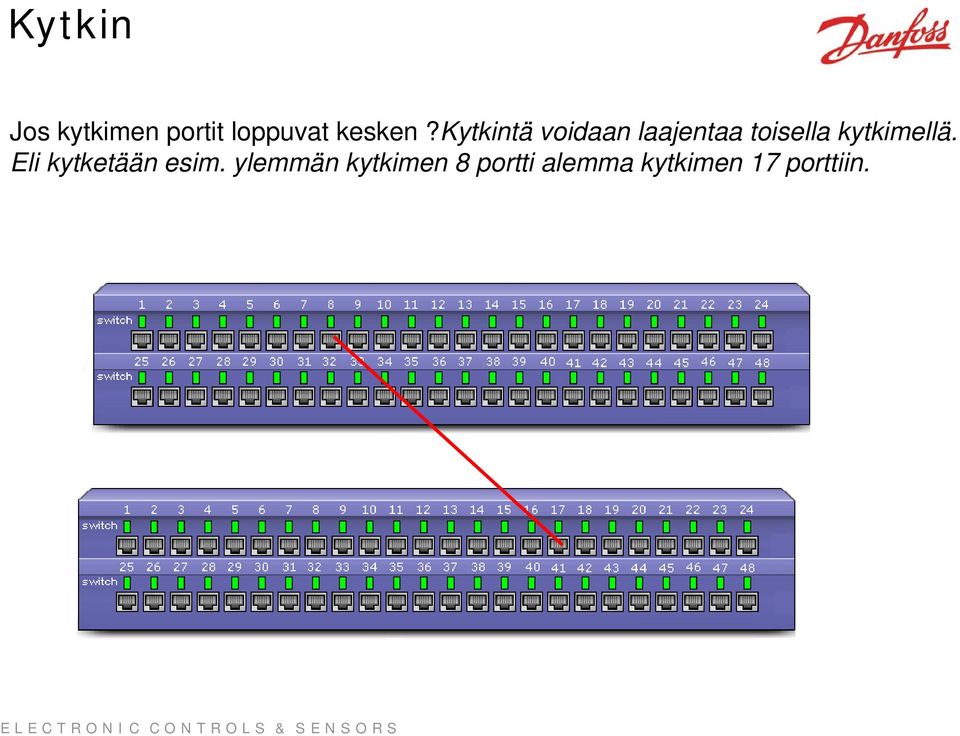

7 Kytkin Jos kytkimen portit loppuvat kesken?kytkintä voidaan laajentaa toisella kytkimellä. Eli kytketään esim. ylemmän kytkimen 8 portti alemma kytkimen 17 porttiin.

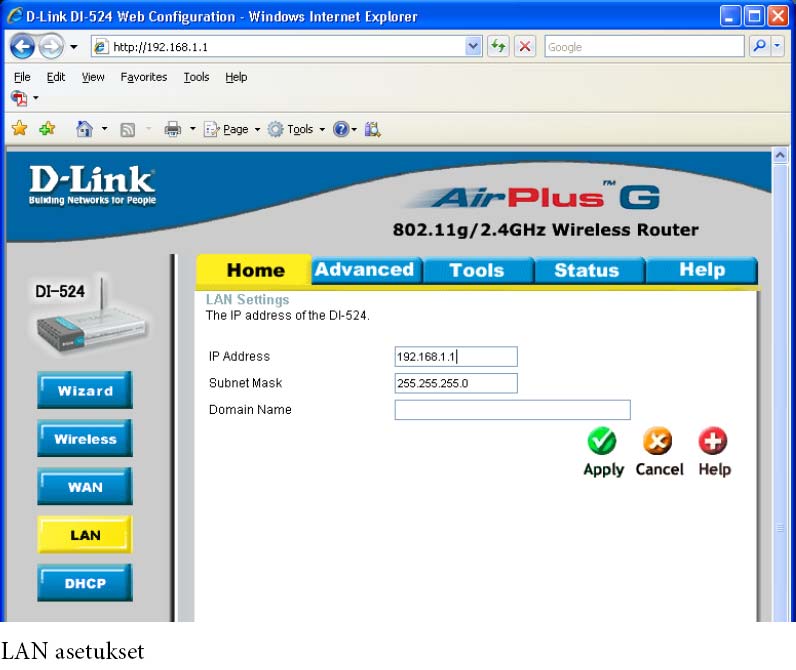

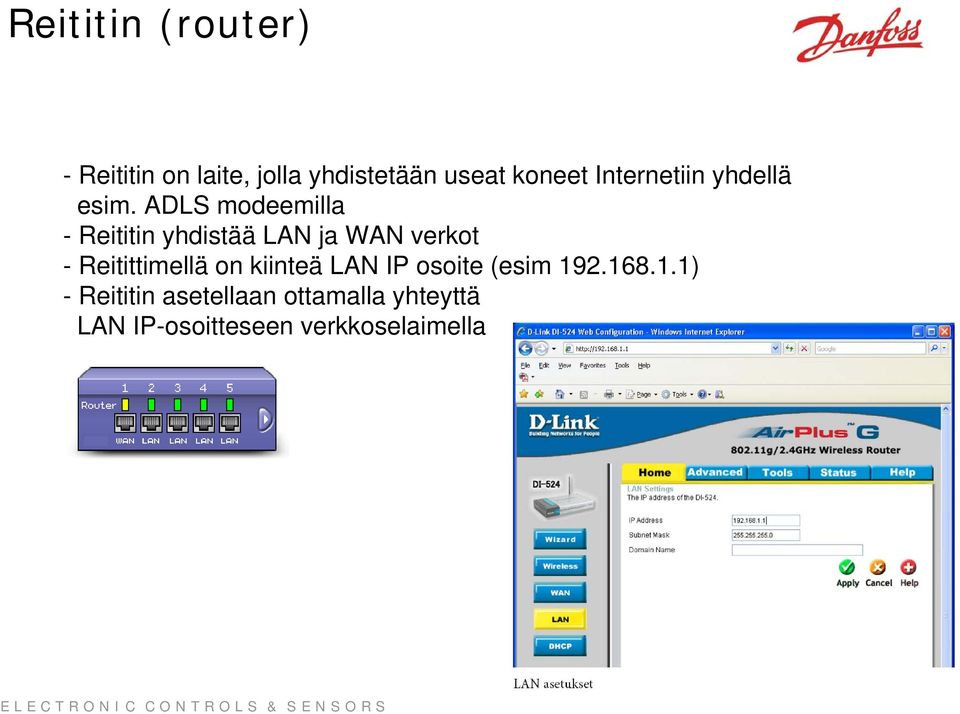

8 Reititin (router) - Reititin on laite, jolla yhdistetään useat koneet Internetiin yhdellä esim. ADLS modeemilla - Reititin yhdistää LAN ja WAN verkot - Reitittimellä on kiinteä LAN IP osoite (esim ) - Reititin asetellaan ottamalla yhteyttä LAN IP-osoitteseen verkkoselaimella

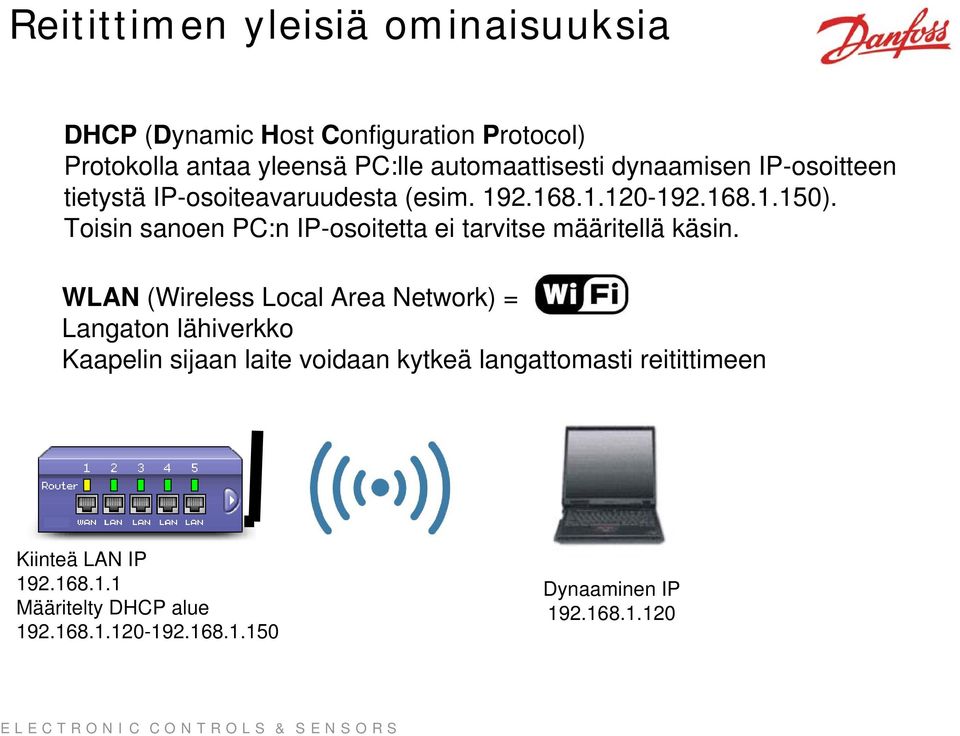

9 Reitittimen yleisiä ominaisuuksia DHCP (Dynamic Host Configuration Protocol) Protokolla antaa yleensä PC:lle automaattisesti dynaamisen IP-osoitteen tietystä IP-osoiteavaruudesta (esim ). Toisin sanoen PC:n IP-osoitetta ei tarvitse määritellä käsin. WLAN (Wireless Local Area Network) = Langaton lähiverkko Kaapelin sijaan laite voidaan kytkeä langattomasti reitittimeen Kiinteä LAN IP Määritelty DHCP alue Dynaaminen IP

10 TCP/IP kytkennät Hub Kytkin = Ristiinkytketty kaapeli = Suora kaapeli

11 Ristikytkentä kaappi

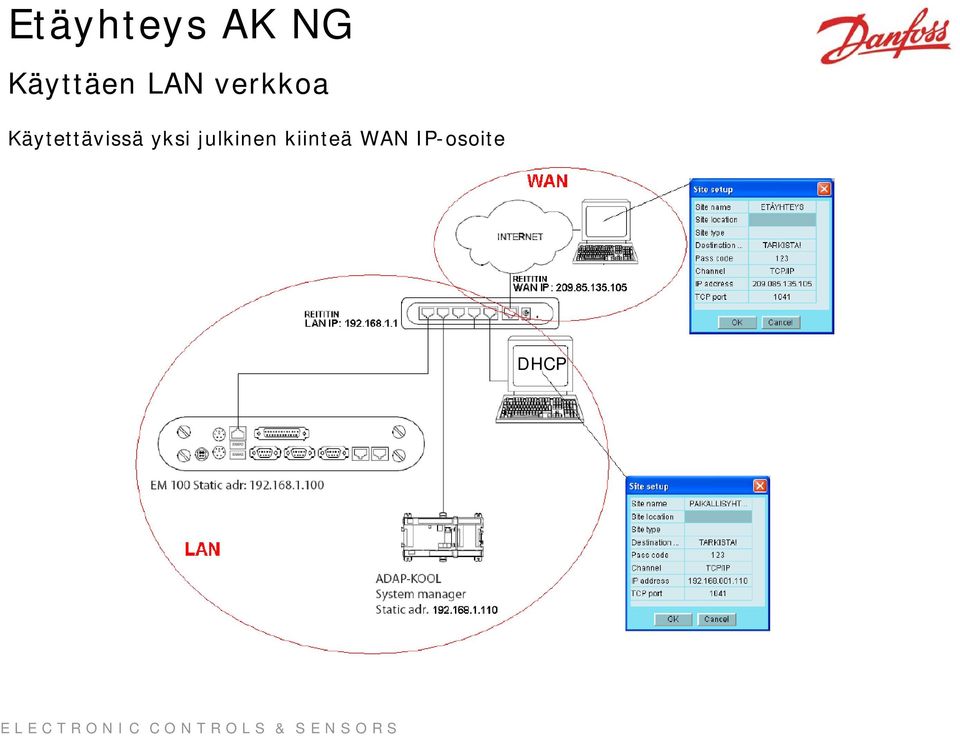

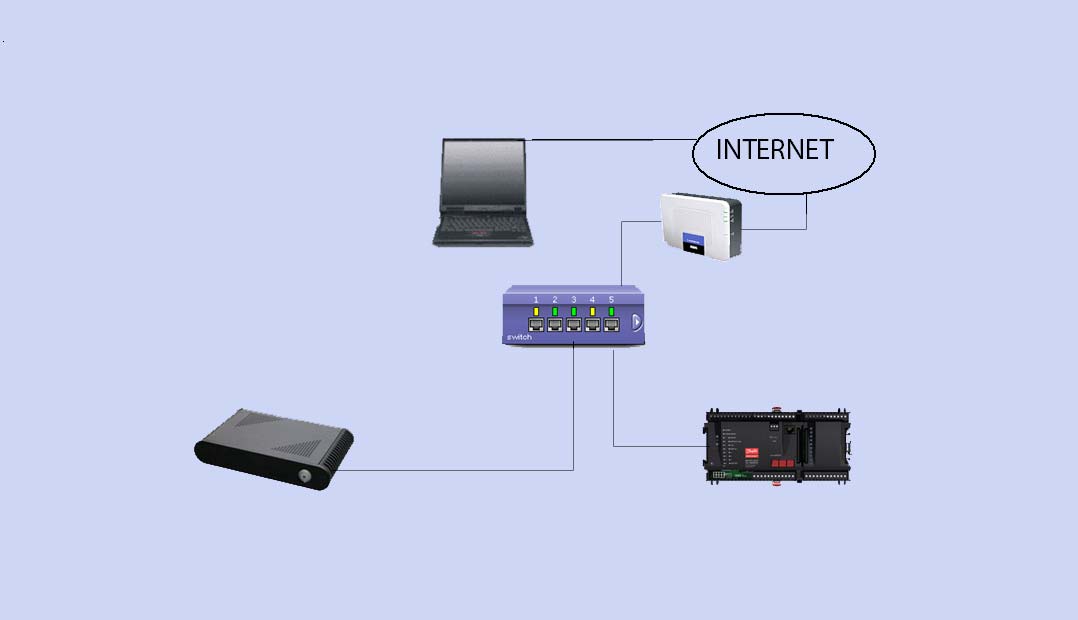

12 Etäyhteys AK NG Käyttäen LAN verkkoa Käytettävissä yksi julkinen kiinteä WAN IP-osoite DHCP

13 Etäyhteys AK NG Suoraan WAN verkossa Jokainen AK NG tuote tarvitsee kiinteän julkisen IP osoitteen

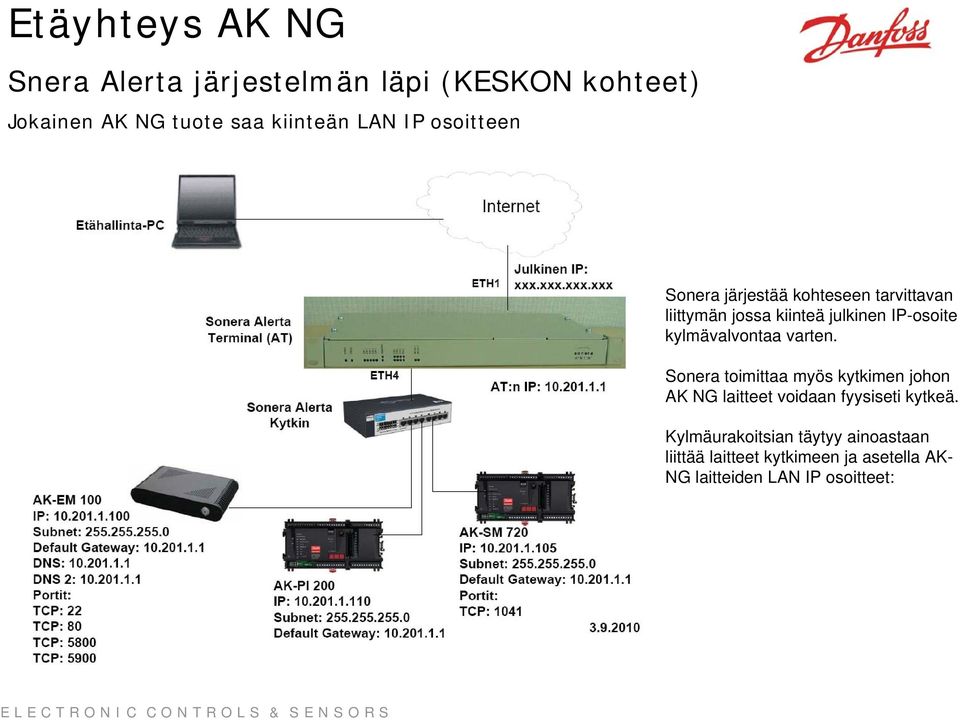

14 Etäyhteys AK NG Snera Alerta järjestelmän läpi (KESKON kohteet) Jokainen AK NG tuote saa kiinteän LAN IP osoitteen Sonera järjestää kohteseen tarvittavan liittymän jossa kiinteä julkinen IP-osoite kylmävalvontaa varten. Sonera toimittaa myös kytkimen johon AK NG laitteet voidaan fyysiseti kytkeä. Kylmäurakoitsian täytyy ainoastaan liittää laitteet kytkimeen ja asetella AK- NG laitteiden LAN IP osoitteet:

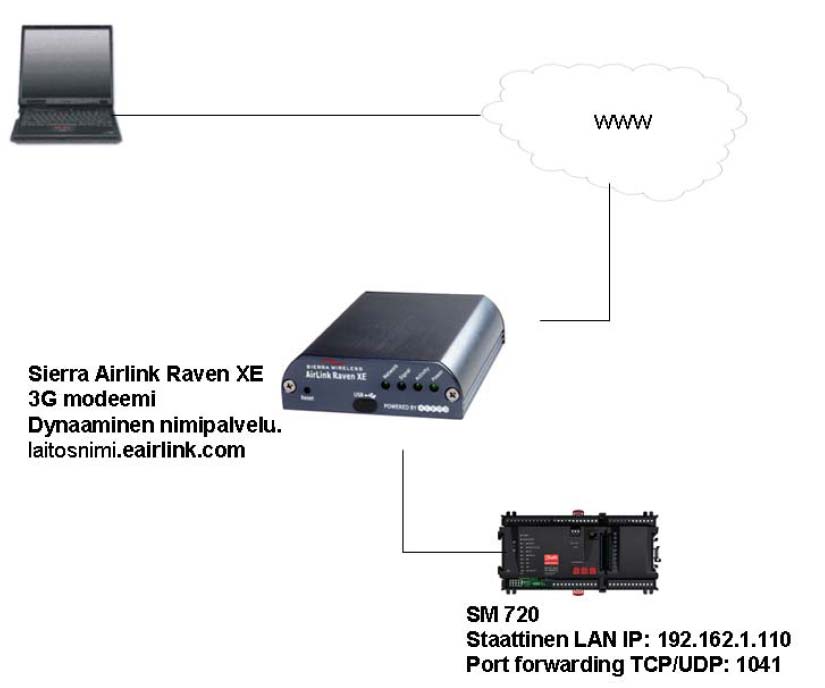

15 3G Etäyhteys AK NG Jokainen AK NG tuote saa kiinteän LAN IP osoitteen Julkinen WAN IP on saatavilla ainoastaan dynaamisena Tämän takia on käytettävä dynaamista nimipalvelinta Laitevaatimukset: - Sierra Airlink Raven XE 3G reititin -Saunalahti tai Elisa mobiililaajakaista -Raven XE 3G reitittimessä on yksi LAN-portti, jos useampia verkkolaitteita, esim. EM100 tarvitaan erillinen kytkin

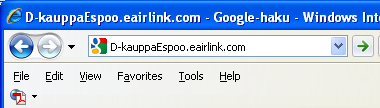

16 3G Etäyhteys AK NG Dynaaminen nimipalvelin Tällä hetkellä ei ole saatavilla 3G liittymää kiinteellä WAN IP-osoitteella Koska IP-osoite (esim ) muuttuu jatkuvasti on IP-numeron sijaan käytettävä nimipalvelinta jonka osoite pysyy aina samana (esim. Sierra Raven XE 3G reitittimessä on sisäänrakennettu nimipalvelin. Osoitteen etuliite voidaan nimetä yksilöllisesti: esim. D-kauppaEspoo.eairlink.com Etäyhteys EM100: Etäyhteys Service Tool: Vallitseva IP-osoite on selvitettävä etäyhteyttä varten. Esim. PING komennolla

17

18

19

20

21

22

23

24

25

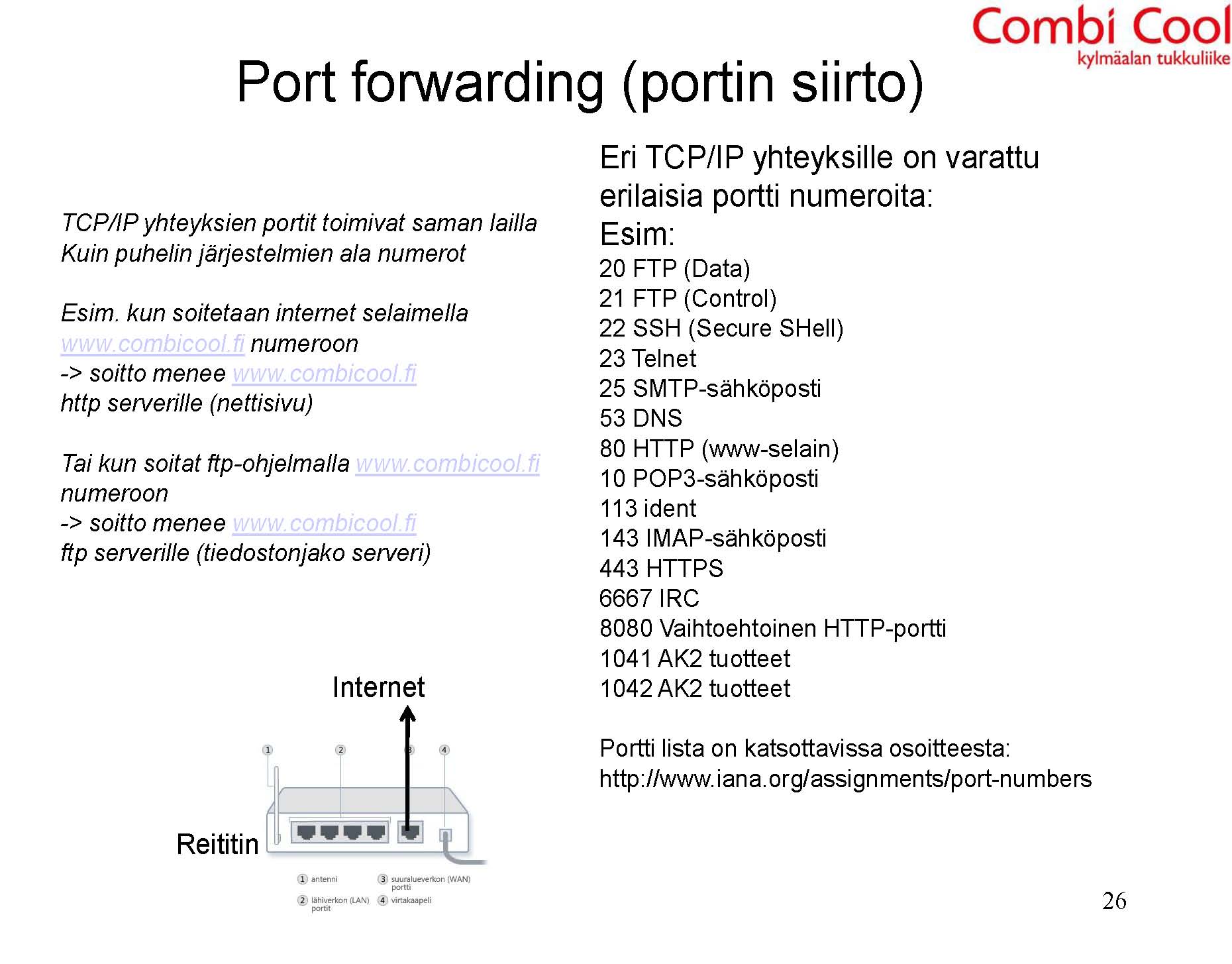

26 Portin siirto AK-NG järjestelmässä Määriteltävä kun käytettävissä on yksi julkinen (WAN) IP-osoite ja useampi AK-NG tuote

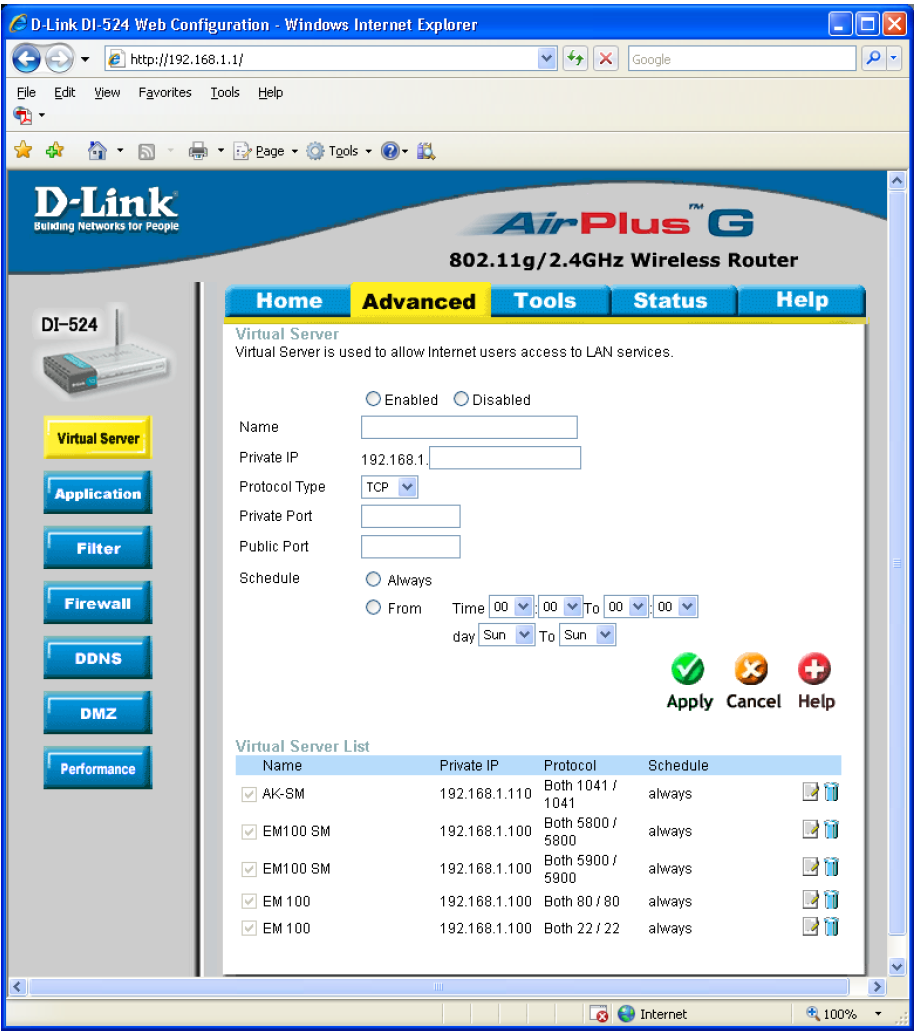

27 Reitittimen portin siirto asettelu Laitekohtaiset asetteluohjeet löydät osoitteessa:

28

29

30

31 Palomuuri Palomuuri sulkee TCP/IP portteja sisäänpäin ja ulospäin menevältä liikenteeltä. Palomuurit: - Reitittimet Yleensä kaikki portit auki - Käyttöjärjestelmät, Win, Linux etc. Yleensä sisäänpäin tuleva liikenne blokattu, yleisten sovellusten käyttämiä portteja lukuun ottamatta; (tiedonsiirto etc.) Esim. PC:lle asennettavat online pelit vaativat palomuuriasetusten muuttamista - Virustorjuntaohjelma Käyttäjä/yrityskohtaiset - Sisäiset verkot Yrityskohtaiset - Operaattorit Erilaiset rajoitukset eri operaattoreilla. Esim. Sonera 3G yhteys blokkaa kaiken sisäänpäin tulevan liikenteen, kun taas Elisa sallii kaikki sisäänpäin tuleva liikenne

32 Hyödyllisiä online työkaluja Tarkista WAN IP osoitteesi Tarkista vastaako vastaako tietty WAN IP-osoite Tarkista vastaako tietty portti tietyssä WAN IP-osoitetteessa
