1 Kilpailupäivä 1, keskiviikko Kilpailijan numero allekirjoitus nimen selvennys Kirjoita työn edetessä tähän selvällä käsialalla Server 2003 Administrator XP pro Järjestelmänvalvojan Langattoman reitittimen Root Käyttäjä: Matti. Käyttäjä: Maija. Sivu 1

2 Tietokoneet ja verkot Päivä 1. Rakennetaan verkkoyhteydet ja asennetaan serverin ja työaseman yhteydet. Kuva 1. Yhteydet ilman langatonta verkkoa. Käytettävä verkko on /24 Kuva 2. Wireless LAN. Lopullinen verkkotopologia. Sivu 2

3 Ensimmäisen päivän kilpailutehtävä Tehtävänä on rakentaa verkko ja asentaa standalone Windows 2003 Server ja Windows XP Pro langattomaan verkkoon. Verkon konfigurointi työryhmäksi. Henkilökohtaisen kotihakemiston luominen. Lopullinen verkko on kuvan 2. mukainen. Käyttöjärjestelmien asennusohjeet. Tämä ohjeistus ei ole yksityskohtainen. Joudut itse päättelemään, missä järjestyksessä mitäkin verkon, serverin, työaseman ja reitittimen asennuksia tehdään. Mitä X tarkoittaa ohjeistuksessa: Kilpailijoita on kahdeksan. Käyttäjätunnuksia ja salasanoja asetettaessa merkintä X tarkoittaa omaa kilpailijanumeroasi. Salasanat ja käyttäjätunnukset. Määrittele työn edetessä itse 5- (viisi) merkkiset salasanasi Esimerkiksi olet kilpailija numero 3. Jos sinun on asetettava käyttäjätunnukseksi Taitajax, niin kirjoita silloin käyttäjätunnukseksi Taitaja3 Lisenssinumerot Windows Server SP ABCDE ABCDE ABCDE ABCDE ABCDE Windows XP Professional +SP2 ABCDE ABCDE ABCDE ABCDE ABCDE Sivu 3

4 Verkon rakentaminen Rakenna kuvan 1 mukainen verkko 1. Kaapeloi kaksi kiinteää yhteyttä kouruun rasioilta räkille yleiskaapelilla (EN50173 luokan E ja T568A). 2. Mittaa kaapelointi ja laitejohdot standardin mukaan. Tallenna tulokset mittariin. Siirrä myöhemmin tulokset XP-työasemaan Tee päätelmät ja kirjaa ne tähän. 3. Mikä on linkin maksimi pituus? m 4. Mikä on kanavan maksimi pituus? m 5. Mitä asioita on otettava huomioon parikaapeleita käsiteltäessä? Sivu 4

5 Kytke koneet kuvan (1) mukaiseksi verkoksi. Windows Server 2003 asennus standalone fileserveriksi. Poista kiintolevyn osiot. Aloita asennus. Koko kiintolevy varataan Server 2003 :a varten NTFS tiedostojärjestelmäksi. Tietokoneen nimi: KilpailijaX Yritys: Serverin nimi: KilpailijaX KilpailijaX Administrator salasana: Määrittele viisimerkkinen salasana. Kirjoita salasana selvästi tähän ja kirjoita se myös tämän ohjeen etusivulle. Aseta kello ja päivämäärä. Koska serveriä ei kytketä internettiin, niin todennäköisesti aina käynnistettäessä tulee virheilmoitus kellonajan päivityksestä. Jätä asia huomioimatta. Tarkista laitteiston toimivuus. Asenna tarvittavat ohjaimet. LAN verkkoyhteydet IP Aliverkon peite Yhdyskäytävä ensisijainen DNS DHCP jakaa IP-osoiteavaruuden poislukien Luo kiintolevyn juureen hakemisto C:\KOTI ja C:\KOTI\YHTEISET. Verkkokäyttäjät eivät saa muuttaa hakemiston oikeuksia. Kansiot jakoon sopivin jakotason oikeuksin. Sivu 5

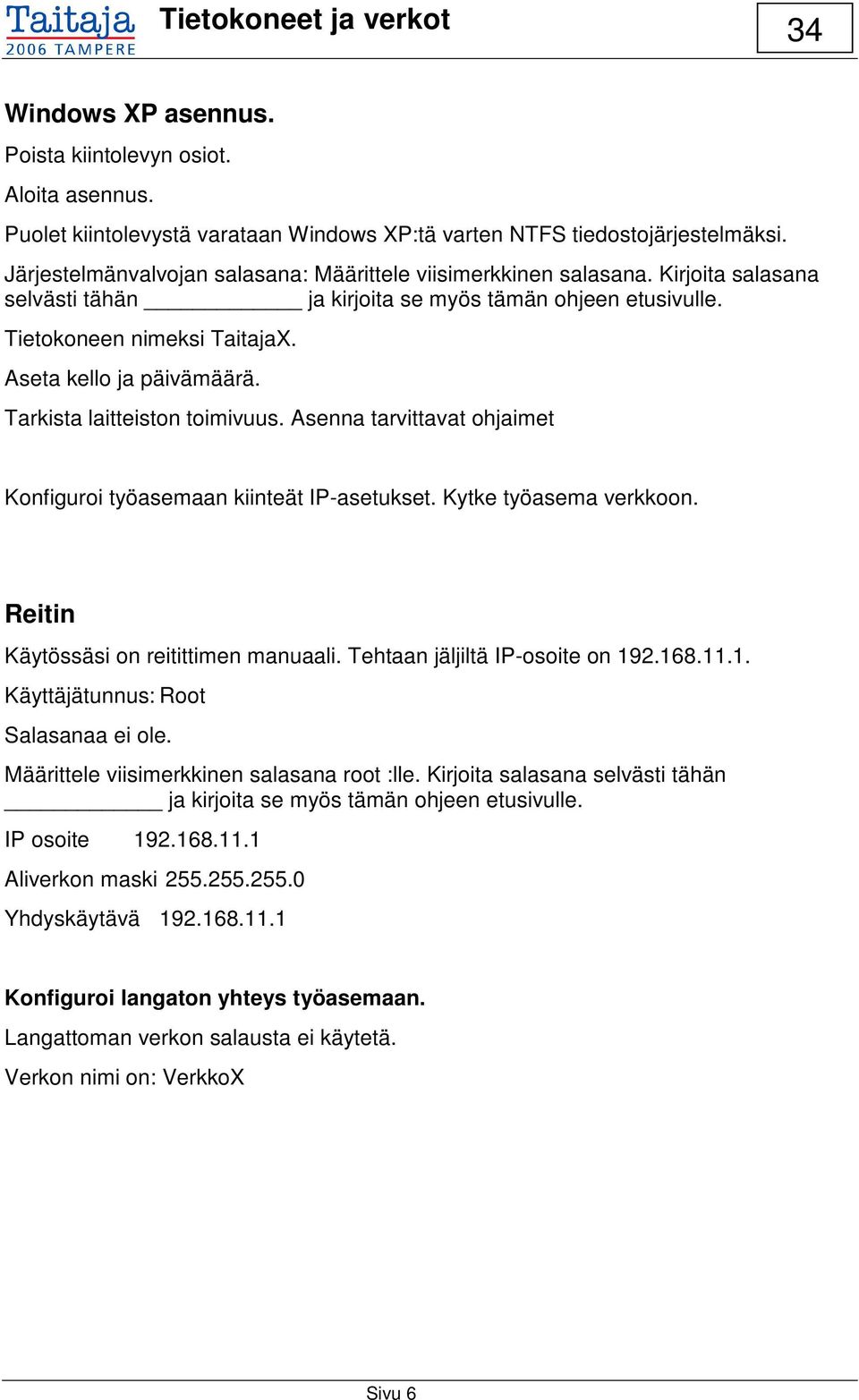

6 Windows XP asennus. Poista kiintolevyn osiot. Aloita asennus. Puolet kiintolevystä varataan Windows XP:tä varten NTFS tiedostojärjestelmäksi. Järjestelmänvalvojan salasana: Määrittele viisimerkkinen salasana. Kirjoita salasana selvästi tähän ja kirjoita se myös tämän ohjeen etusivulle. Tietokoneen nimeksi TaitajaX. Aseta kello ja päivämäärä. Tarkista laitteiston toimivuus. Asenna tarvittavat ohjaimet Konfiguroi työasemaan kiinteät IP-asetukset. Kytke työasema verkkoon. Reitin Käytössäsi on reitittimen manuaali. Tehtaan jäljiltä IP-osoite on Käyttäjätunnus: Root Salasanaa ei ole. Määrittele viisimerkkinen salasana root :lle. Kirjoita salasana selvästi tähän ja kirjoita se myös tämän ohjeen etusivulle. IP osoite Aliverkon maski Yhdyskäytävä Konfiguroi langaton yhteys työasemaan. Langattoman verkon salausta ei käytetä. Verkon nimi on: VerkkoX Sivu 6

7 Lisää verkkokäyttäjät Käyttäjä: Matti. Määrittele viisimerkkinen salasana. Käyttäjä: Maija. Määrittele viisimerkkinen salasana. Kirjoita salasanat myös tämän ohjeen etusivulle Luo serverille hakemistot: C:\Koti\Yhteiset C:\Koti\Matti C:\Koti\Maija verkkokäyttäjä ei voi muuttaa oikeuksia verkkokäyttäjä ei voi muuttaa oikeuksia. verkkokäyttäjä ei voi muuttaa oikeuksia. Järjestelmänvalvojan oikeuksia ei rajoiteta. Käyttäjät eivät pääse toistensa hakemistoihin. Kotihakemisto Matti ja Maija mappautuu käyttäjän H:asemaksi aina käynnistyksen yhteydessä. Kytke koneet kuvan 2. mukaiseksi verkoksi. Asenna langaton USB verkkokortti työasemaan. Kirjaudu työasemassa käyttäjäksi Matti. Siirrä verkkoanalysaattoriin tallentamasi mittaustulokset työasemaan. Kopioi mittaustulokset Matin kotihakemistoon serverille. Sivu 7

8 Pikataivaltehtävä keskiviikko kello 1200 Aikaa on puoli tuntia. Tehtävä Tee tarvittava määrä laitejohtoja (CAT 5). Valmiiden johtojen pituudeksi 2 metriä +- 2 cm Sivu 8

9 Ilmailualan tehtävä keskiviikkopäivän päätteeksi. Tehtävä on nopeustesti. Tehtävä on suoritettava kuitenkin virheettömästi. Tehtävä Ilmoita tuomarille, kun haluat aloittaa tehtävän. Tuomari toimii nyt lähettäjänä ja ajanlaskijana. Asenna joystic työasemaan. Asenna Flight Simulator ohjelmisto. Olet pilotti, jonka tehtävänä on koeajaa lentokoneprototyyppi. Nouse ilmaan ja tuo lentokone ehjänä takaisin samalle lentokentälle. Pyydä tuomaria pysäyttämään kellot. START THE ENGINES Sivu 9
