Foscam kameran asennus ilman kytkintä/reititintä

Transkriptio

1 Foscam kameran asennus ilman kytkintä/reititintä IP laitteiden asennus tapahtuu oletusarvoisesti käyttäen verkkokaapelointia. Kaapeli kytketään kytkimeen tai suoraan reittimeen, josta laite saa IP -osoitetiedot, näin laite on kytkettynä verkkoon ja asennus voi alkaa. Joskus voi olla tilanne että reititin on ns. langaton malli, johon ei ole mahdollista kytkeä kaapelia. Tietokone käyttää tällöin langatonta verkkoa eikä tarvitse kaapelia. Kameran asennus vaatii kuitenkin ensin että se kytketään verkkokaapelilla verkkoon jotta päästään tekemään langattoman verkon asetukset. Tämä johtuu luonnollisesti siitä että kamerassa ei ole omaan näyttöä tai muuta käyttöliittymää jolla langattoman verkon asetukset määriteltäisiin. Jos käytettävissä on kuitenkin tietokone, kannettava tai kiinteä, jossa on verkkokaapelille liitäntä (melko varmasti), voidaan kamera kytkeä suoraan siihen ja päästään tekemään langattoman verkon ja tarvittaessa muutkin asetukset. Kytkentä Kytke kamera suoraan tietokoneen rj45 portista verkkokaapelilla. Kaapeliksi tarvitset ns. ristiin kytketyn verkkokaapelin, yleensä punaisen värinen. Kameran mukana seuraava kaapeli ei ole ristiinkytketty malli. Voit ostaa ristiin kytketyn verkkokaapelin verkkokaupastamme.

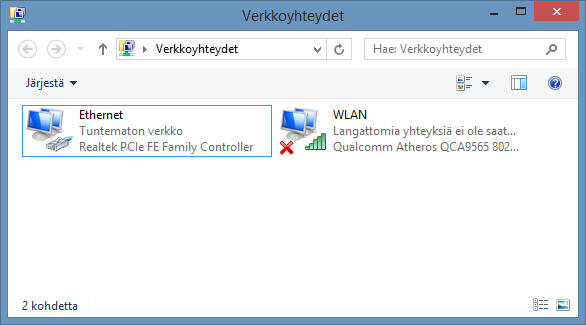

2 Asetukset tietokoneessa Tietokoneen Ethernet verkkoyhteydelle tulee asettaa kiinteä IP osoite. Oletusarvoisesti se hakee DHCP:n avulla reittimeltä vaihtuvan IP osoitteen, eli se on ns. auto tilassa. Huom! Jos Ethernet verkkoyhteytesi on tilassa verkkokaapeli ei ole kytketty kuten esimerkissä oikealla ylhäällä, ei kaapelisi ole kytketty tai se ei ole ristiinkytkettyä mallia. Kun kaapeli on kytketty, avaa Ethernet verkkoyhteys klikkaamalla sitä ja valitse alhaalta Ominaisuudet -painike.

3 Ethernet Ominaisuudet -ikkunasta valitse internet protocol version 4 ja paina Ominaisuudet -painike. Muuta täppä kohdasta Hanki IP-osoite automaattisesti kohtaan Käytä seuraavaa IPosoitetta. Syötä IP-osoitteeksi ja Aliverkon peitteeksi esimerkiksi kuvan arvot. Hyväksy OK painikkeella kaikki ikkunat.

4 Asenna tietokoneelle kameran oma IP camera tools ohjelmisto. Avaa IP Camera tools ohjelmisto ja odota kunnes kamera tulee näkyviin. Voit joutua odottamaan melko kauan minuuttia. Kun kamera ilmestyy ensimmäisen kerran näkyviin, sen verkkotiedot ovat Subnet does not match,. Päästäksesi muuttamaan asetukset valitse kamera ja valitse hiiren oikealla painikkeella tulevasta valikosta Basic network settings. Poista ruksi kohdasta Obtain IP from DHCP server jos se on. Syötä saman verkkoalueen IP -osoite kuin syötit tietokoneelle, esimerkin mukaisesti. Kun painat ok, kamera käynnistyy uudestaan ja häviää hetkeksi näytöstä.

5 Hetken kuluttua kamera on käynnistynyt ja näkyy IP camera Tools -ohjelman näytöllä. Tupla klikkaamalla kameraa avautuu tietokoneesi oletusselain suoraan kameran IP osoitteeseen ja voit kytkeytyä kameraan tehdäksesi haluamasi asetukset. Lopputoimet Kytkeydy kameraan ja tee ensimmäisellä kerralla langattoman verkon asetukset Network Wireless Settings, etsi Scan toiminteella oma verkkosi, valitse se ja syötä Password -kenttää langattoman verkkosi salasana. Hyväksy Save -painikkeella. Tämän lisäksi ruksaa IP Configuration sivulta Obtain IP from DHCP Server jotta kamera hakee oikean IP osoitteen langattomalta reittimeltäsi. Hyväksy Save -painikeella. Kameran pitäisi käynnistyä uudestaan ja kytkeytyä nyt langattomaan verkkoon. Ota verkkokaapeli kameran ja tietokoneen välitä pois ja asenna kameraan wlan antenni. Voit purkaa tietokoneeseen tehdyt Ethernet verkkoyhteyden arvot syöttämällä Ethernet verkkoyhteyden ominaisuuksissa ruksi kohtaan Hanki IP-osoite automaattisesti sekä ruksi kohtaan Hae DNS-palvelimen osoite automaattisesti. Hyväksy kaikki ikkunat OK painikkeella.
