1 Käyttöohje Ohjelmistoversiot V MTR165 langaton lähetin -, ma- ja 100V-tuloilla MTR265 langaton lähetin Pt100-, TC- ja -tuloilla

2 YLEISKUVAUS MTR165/265 on paristokäyttöinen langaton lähetin, joka on koteiloitu IP65 suojausluokan koteloon. Laitteessa on on standardi M12-liitin anturille ja laitteen pitkän kantaman piiska-antennilla saavutetaan jopa 500 metrin kuuluvuus avoimessa tilassa. Langattomuus mahdollistaa helpon käyttöönoton, asennuksen ja järjestelmän laajennettavuuden myös vaikeissa kohteissa. MTR165/265:n lähetysväli on ohjelmoitavissa viidestä sekunnista viiteen minuuttiin. MTR165 tukee, ma ja 100V sisääntuloja kun taas MTR265 tukee Pt100, TC ja sisääntuloja. TEKNISET TIEDOT Tulot MTR165 Mittausalue Kuormitus V Mittausalue Kuormitus ma Mittausalue Lämpöryömintä Kuormitus % lukemasta >1 MΩ V 0.05% lukemasta V >1 MΩ ma ma 50 ppm/ C Ω MTR265 Pt100 Mittausalue C 0.05% lukemasta C Lämpöryömintä 0.02 C/ C Ni100 Mittausalue C 0.05% lukemasta C Lämpöryömintä 0.02 C/ C Cu10 Mittausalue C 0.05% lukemasta C Lämpöryömintä 0.02 C/ C Termoelementit Kylmäpääanturin tarkkuus riippuu käyttölämpötilasta C ±0.75 C C ±1.5 C Termoelementtimittaus ks. Mittausalue Kuormitus % lukemasta >1 MΩ 2

3 Käyttöjännite Jännite V Paristo 3 V CR 2032 MTR165 + CR mah Pariston kesto vuosina 6,0 5,5 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0, Lähetysväli (s) Muuta Mitat laite: Ø 20 kiinnitysteline: Ø Ø 9 3,0 MTR265 + CR mah Pariston kesto vuosina 2,5 2,0 1,5 1,0 0,5 0, Lähetysväli (s) Mitat ilmoitettu millimetreinä. Arvioitu pariston kesto 25 C lämpötilassa. Ympäristö Käyttölämpötila C Suojausluokka IP65' Paino Liittimet Taajuusalue Kantama avoimessa tilassa sisätiloissa 65 g M12 ja POL-ohjelmointiliitin lisenssivapaa MHz ERC/REC 70-03:n mukainen alikanava f jopa 500 m tyypillisesti m Yhteensopivat radiolaitteet Nokeval MTR- ja RTR-sarjojen vastaanottimet/toistimet. Määräykset EMC direktiivi EMC immuniteetti EN EMC emissiot EN 61326, class B R&TTE direktiivi EN luokka 3, lähetinteholuokka 8 (10mW) EN EN

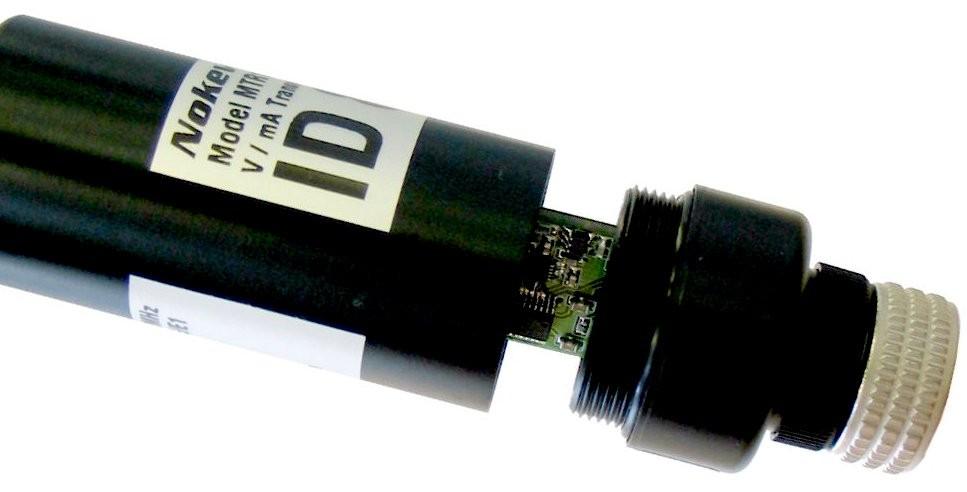

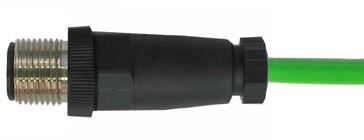

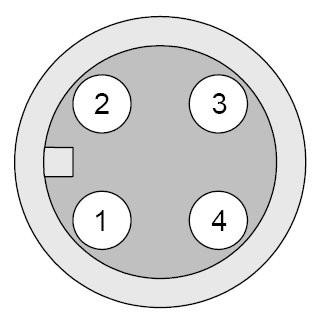

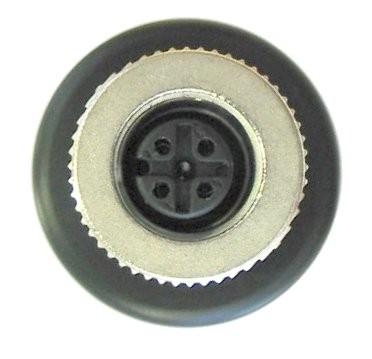

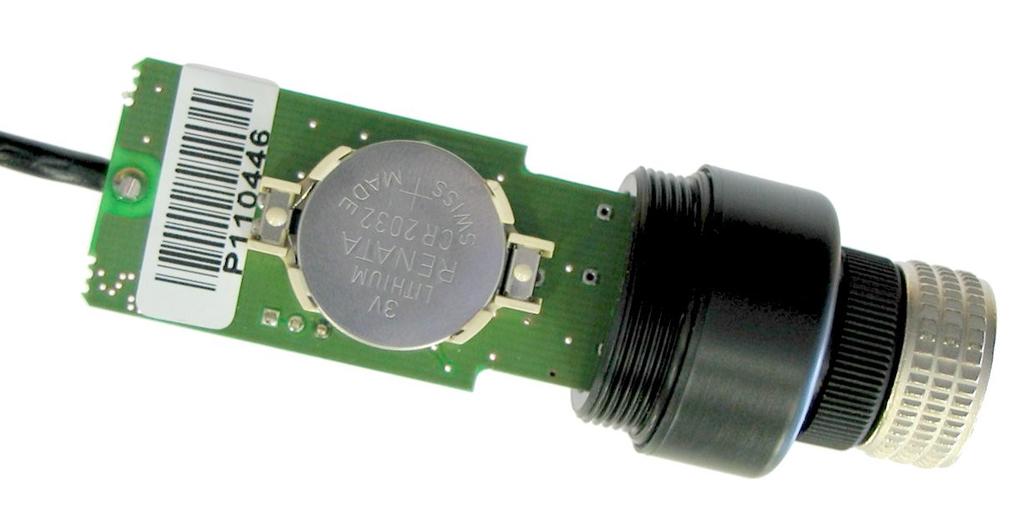

4 KÄYTTÖÖNOTTO Pariston asennus/vaihto Poista kotelon yläosa kiertämällä se irti alaosasta. Aseta 3 V CR 2032 paristo pidikkeeseen + -merkitty puoli ylöspäin ja kierrä yläosa takaisin alaosaan. 1. Avaa kotelo 2. Aseta paristo pidikkeeseen Kytkennät MTR165/265:n liittimet Laitteessa on standardi M12-liitin sekä ohjelmointiliitin. M12-liitin Ohjelmointiliitin Optiona M12S-KO ruuviliitin anturijohdolle. MTR165/265:n M12-liittimen nastajärjestys MTR165:n kytkennät com ma MTR265:n kytkennät Pt100/Ni/Cu/Ohm 1 = virta+ 2 = mittaus+ 3 = maa- 4 = mittaus- 1 2 Ohjelmointiliitin V /4...25mA 3 com V...100V com 3-johdinkytkennässä nasta 2 jätetään irti. Termoelementti (TC)/ 2 +/ Käytä RS232-POL tai POL kaapelia ja POL-piikkirimasovitinta laitteen kytkemiseen tietokoneen sarjaporttiin tai Nokeval 6790 käsiohjelmointilaitteeseen. 3 -/com 3 4 4

5 ASETTELUT Yhteysasetukset Laitteen asettelut tehdään PC:llä Mekuwin konfigurointiohjelmalla tai Nokeval 6790 käsiohjelmointilaitteella. Mekuwin -ohjelman voi ladata ilmaiseksi Nokevalin www-sivuilta. Sarjaliikenneasetukset konfigurointia varten ovat: nopeus 9600 baudia protokolla SCL osoite 0 Menupuu MTR165:n menun rakenne MTR265:n menun rakenne Conf In Out In Mea1 Sca1 Mea2 Sca2 Out Period V ma Conf In Out In 4W R0 Mea1 Sca1 Mea2 Sca2 Pt Ni Cu Ohm TC 4W Yes No Out Period

6 In-alimenu In-alimenussa asetellaan tulokanava. Mittausalueen ja anturin valinta. Pt, Ni ja Cu Vastuslämpötila-anturit. Nimellinen resistanssi asetetaan R0-kohtaan (ks R0). Tulos celsiuksina. Ohm: Vastustulo resistanssin mittaamista varten. Tulos ohmeina. : Jännitetulo V: Jännitetulo V. ma: Virtatulo ma. TC: Termoelementit. Huom! MTR265 ei suorita termoelementtilinearisointia. TC-mittaustilassa tulos näytetään ja lähetetään millivoltteina. Lisäksi laite mittaa ja lähettää kylmänpään lämpötilan. Tulos linearisoidaan vastaanottavassa järjestelmässä (esim. PromoLog tai RTR970PRO). 4W Neli- ja kaksijohdinmittauksessa valinta asetetaan päälle (ks. Kytkennät). R0 Vastuslämpötila-anturin nimellisresistanssi. Pt- ja Ni-antureilla tämä tarkoittaa anturin resistanssia 0 C:ssä, esimerkiksi Pt100:lla 100. Cu-anturilla annetaan vakiintuneen tavan mukaan resistanssi 25 C:ssä. Jos anturin todellinen resistanssi kyseisessä lämpötilassa tunnetaan tarkasti, se voidaan syöttää tähän anturivirheen poistamiseksi. Skaalauspisteiden lukumäärän valinta. 0: Ei skaalausta. Lukema on sama kuin mitattu. 1: Yhden pisteen offset-korjaus. Mea1-kohtaan asetettu mittaustulos vastaa lopullisena lukemana Sca1- kohtaan asetettua. 2: Kahden pisteen skaalaus. Mittaustulokset Mea1:stä Mea2:een vastaavat skaalattuna lukemana Sca1:stä Sca2:een. Myös ekstrapolointi toimii, ts pisteiden ei tarvitse olla päätepisteitä. Tämän avulla mikä tahansa tulo voidaan lineaarisesti ja helposti skaalata näytölle miksi tahansa. Mea1, Sca1, Mea2, Sca2 Skaalauspisteet. Näkyvyys riippuu -asetuksen arvosta. Mittaustulos Mea1 skaalataan vastaamaan näytöllä lukemaa Sca1 ja sama Mea2-Sca2-parille. Näiden avulla lämpötilanmittaus voidaan kalibroida yhdessä tai kahdessa pisteessä tai skaalata esim. virtatulo näyttämään vaikkapa painetta baareina. 6

7 Out-alimenu Period Lähetysten välissä olevien jaksojen määrä. Yksi jakso kestää n. 2.7 sekuntia (25 C). Jakson kesto riippuu kuitenkin lämpötilasta ja vaihtelee noin 1.5 sekuntista 3 sekuntiin. Arvo voidaan asetella välille Period -asetusta ei tule asettaa pienemmksi kuin mittauksen kannalta on tarpeellista, sillä asetus vaikuttaa pariston kestoon merkittävästi (ks. kuvaajat sivulla 3). Period Nimellinen lähetysväli 2 5 s s 22 1 min 67 3 min min 40 s Radiostandardit rajoittavat radiolähetinten maksimimäärää kuuluvuusalueella. Toistimet käyttävät samaa radiokanavaa kuin lähettimet ja siksi niiden käyttö pienentää lähettimien maksimimäärää. Alla olevassa taulukossa näkyy lähettimien sallittu maksimimäärä eri toistimien määrillä. Lähetysväli(s) Vastaanotin Vastaanotin ja Vastaanotin ja 1 toistin 2 toistinta Lähettimien maksimimäärä * Jos käytössäsi on siis esimerkiksi yksi toistin ja 20 sekunnin lähetysväli, lähettimien maksimimäärä on 43*. 7

8 Kun laitteiden määrä toistensa kantavuusalueella lisääntyy kasvaa myös todennäköisyys laitteiden samanaikaisiin lähetyksiin. Mikäli kaksi tai useampi lähetintä lähettää samanaikaisesti menetetään niiden lähettämät tiedot. Tämä osaltaan rajoittaa samalla kantavuusalueella olevien lähettimien määrää. Alla olevassa kuvassa näkyy törmäystodennäköisyyksien kasvaminen laitteiden määrän lisääntyessä eri lähetysväleillä. MTR165 MTR265 Yrittäjäkatu Nokia Finland Tel Fax
