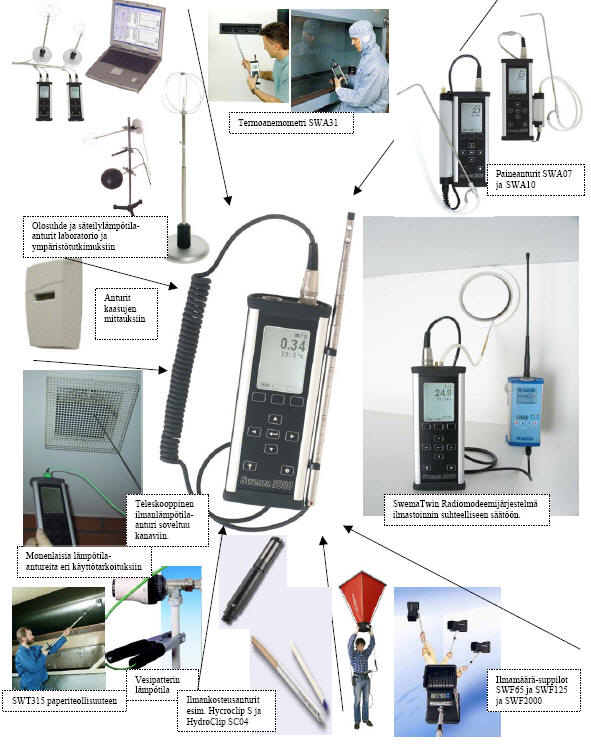

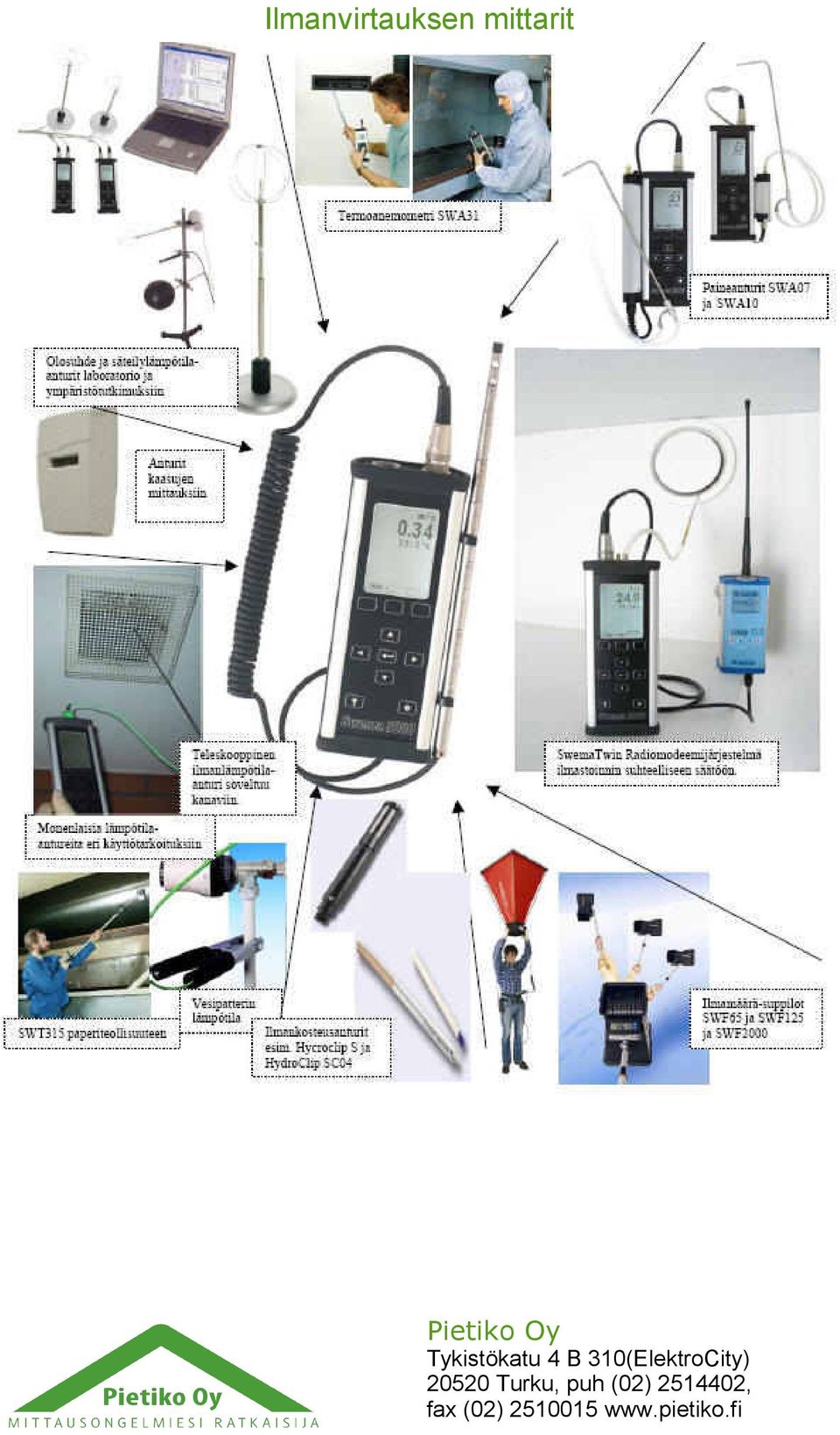

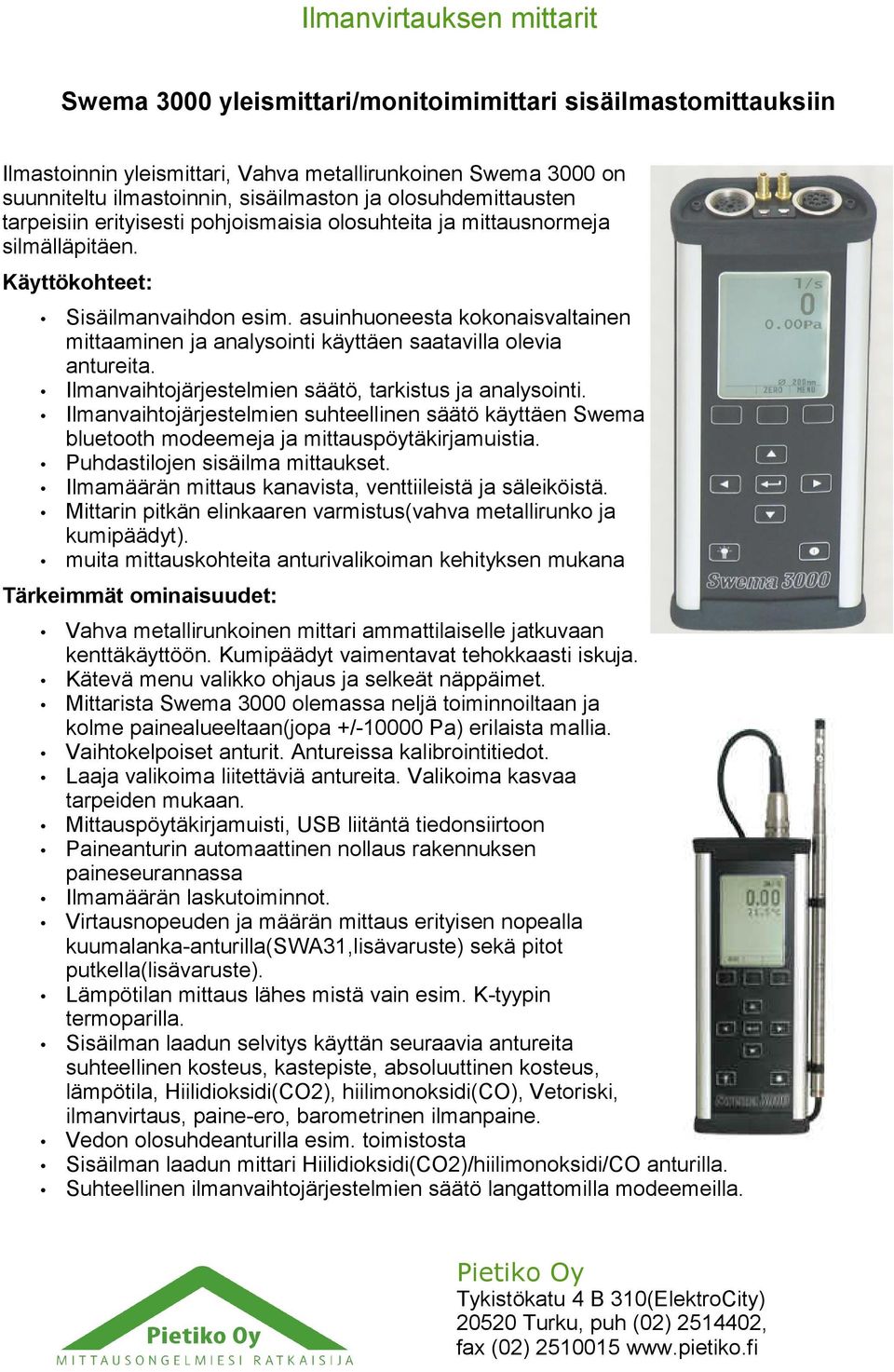

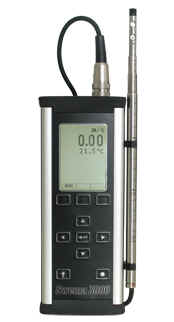

1 Swema 3000 yleismittari/monitoimimittari sisäilmastomittauksiin Ilmastoinnin yleismittari, Vahva metallirunkoinen Swema 3000 on suunniteltu ilmastoinnin, sisäilmaston ja olosuhdemittausten tarpeisiin erityisesti pohjoismaisia olosuhteita ja mittausnormeja silmälläpitäen. Käyttökohteet: Sisäilmanvaihdon esim. asuinhuoneesta kokonaisvaltainen mittaaminen ja analysointi käyttäen saatavilla olevia antureita. Ilmanvaihtojärjestelmien säätö, tarkistus ja analysointi. Ilmanvaihtojärjestelmien suhteellinen säätö käyttäen Swema bluetooth modeemeja ja mittauspöytäkirjamuistia. Puhdastilojen sisäilma mittaukset. Ilmamäärän mittaus kanavista, venttiileistä ja säleiköistä. Mittarin pitkän elinkaaren varmistus(vahva metallirunko ja kumipäädyt). muita mittauskohteita anturivalikoiman kehityksen mukana Tärkeimmät ominaisuudet: Vahva metallirunkoinen mittari ammattilaiselle jatkuvaan kenttäkäyttöön. Kumipäädyt vaimentavat tehokkaasti iskuja. Kätevä menu valikko ohjaus ja selkeät näppäimet. Mittarista Swema 3000 olemassa neljä toiminnoiltaan ja kolme painealueeltaan(jopa +/ Pa) erilaista mallia. Vaihtokelpoiset anturit. Antureissa kalibrointitiedot. Laaja valikoima liitettäviä antureita. Valikoima kasvaa tarpeiden mukaan. Mittauspöytäkirjamuisti, USB liitäntä tiedonsiirtoon Paineanturin automaattinen nollaus rakennuksen paineseurannassa Ilmamäärän laskutoiminnot. Virtausnopeuden ja määrän mittaus erityisen nopealla kuumalanka-anturilla(swa31,lisävaruste) sekä pitot putkella(lisävaruste). Lämpötilan mittaus lähes mistä vain esim. K-tyypin termoparilla. Sisäilman laadun selvitys käyttän seuraavia antureita suhteellinen kosteus, kastepiste, absoluuttinen kosteus, lämpötila, Hiilidioksidi(CO2), hiilimonoksidi(co), Vetoriski, ilmanvirtaus, paine-ero, barometrinen ilmanpaine. Vedon olosuhdeanturilla esim. toimistosta Sisäilman laadun mittari Hiilidioksidi(CO2)/hiilimonoksidi/CO anturilla. Suhteellinen ilmanvaihtojärjestelmien säätö langattomilla modeemeilla.

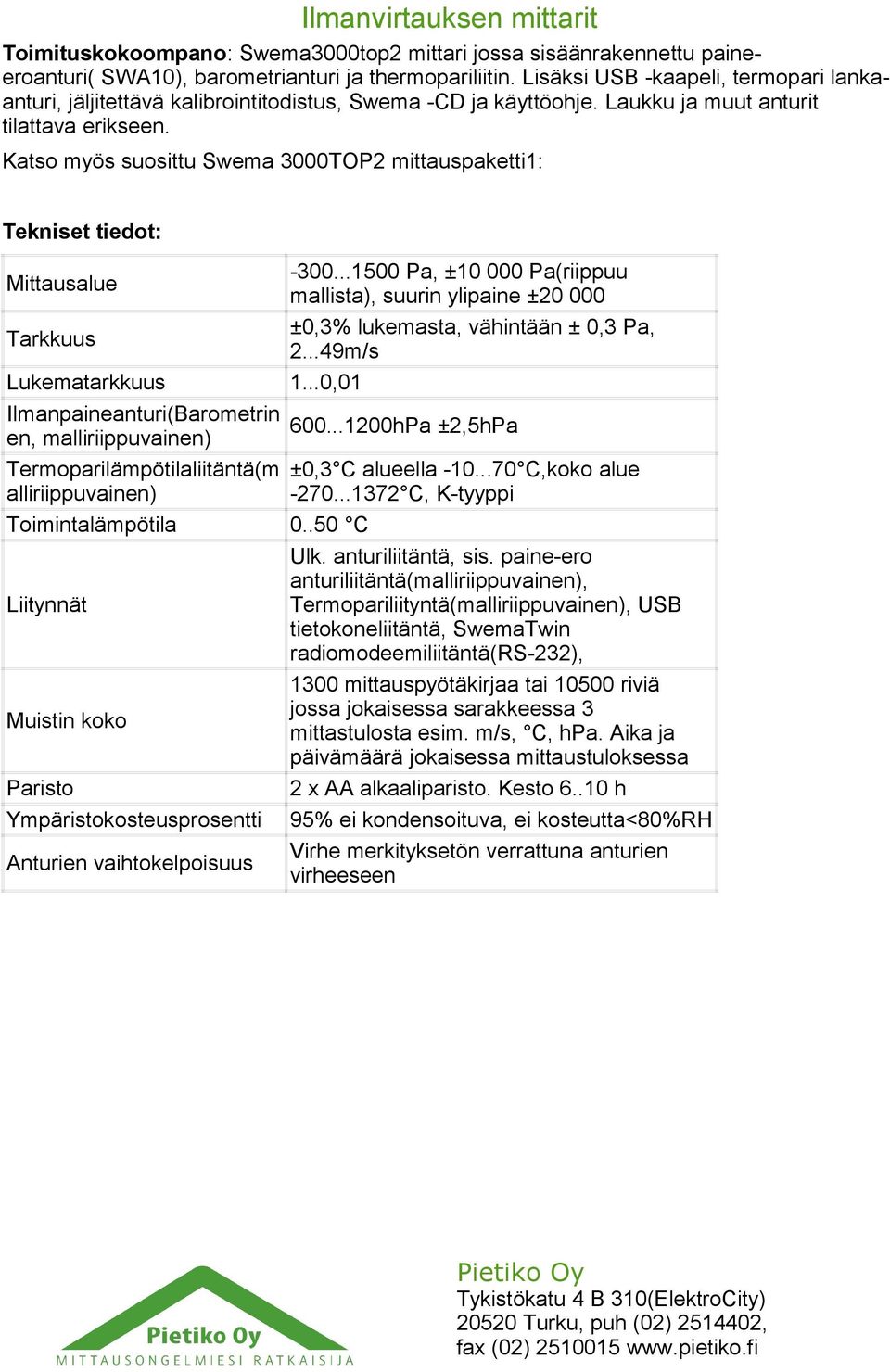

2 Toimituskokoompano: Swema3000top2 mittari jossa sisäänrakennettu paineeroanturi( SWA10), barometrianturi ja thermopariliitin. Lisäksi USB -kaapeli, termopari lankaanturi, jäljitettävä kalibrointitodistus, Swema -CD ja käyttöohje. Laukku ja muut anturit tilattava erikseen. Katso myös suosittu Swema 3000TOP2 mittauspaketti1: Tekniset tiedot: Mittausalue Tarkkuus Pa, ± Pa(riippuu mallista), suurin ylipaine ± ±0,3% lukemasta, vähintään ± 0,3 Pa, m/s Lukematarkkuus 1...0,01 Ilmanpaineanturi(Barometrin hPa ±2,5hPa en, malliriippuvainen) Termoparilämpötilaliitäntä(m alliriippuvainen) Toimintalämpötila C Liitynnät Muistin koko Paristo Ympäristokosteusprosentti Anturien vaihtokelpoisuus ±0,3 C alueella C,koko alue C, K-tyyppi Ulk. anturiliitäntä, sis. paine-ero anturiliitäntä(malliriippuvainen), Termopariliityntä(malliriippuvainen), USB tietokoneliitäntä, SwemaTwin radiomodeemiliitäntä(rs-232), 1300 mittauspyötäkirjaa tai riviä jossa jokaisessa sarakkeessa 3 mittastulosta esim. m/s, C, hpa. Aika ja päivämäärä jokaisessa mittaustuloksessa 2 x AA alkaaliparisto. Kesto h 95% ei kondensoituva, ei kosteutta<80%rh Virhe merkityksetön verrattuna anturien virheeseen

3 Mikroprosessoritekniikka ja vaihtokelpoiset anturit Monitoimimittari Swema3000 on toteutettu mikroprosessoritekniikkaa hyväksikäyttäen siten, että mittarin monipuoliset toiminnot ovat selkeitä ja helppokäyttöisiä. Monitoimimittarin käyttö tapahtuu Suomenkielisen(vaihdettavissa) menuvalikon avulla, jolloin käyttö on yksinkertaista ja selkeää. Mittauspöytäkirjamuistiin tallennetaan mittaustulokset, jotka voidaan lukea suoraan tietokoneelle Sisäänrakennettu tiedonkeruujärjestelmä Vaihtokelpoiset anturit Mikroprosessoritekniikka mahdollistaa myös mittarin toimintojen jatkuvan laajentamisen uusien tarpeiden ilmetessä. Tätä silmälläpitäen ovat mittariin liittyvät anturit täysin vaihtokelpoisia. Kun anturi liitetään monitoimimittari Swema 3000:en, se tunnistaa liitetyn anturin ja valitsee ne mittausohjelmat käyttöön, jotka tulevat tällä anturilla kyseeseen. Anturien vaihtokelpoisuuden ansiosta anturin uudelleen kalibrointi voidaan suorittaa lähettämällä pelkkä anturi kalibroitavaksi, jolloin monitoimimittari Swema 3000 on edelleen käytettävissä muiden antureiden kanssa.

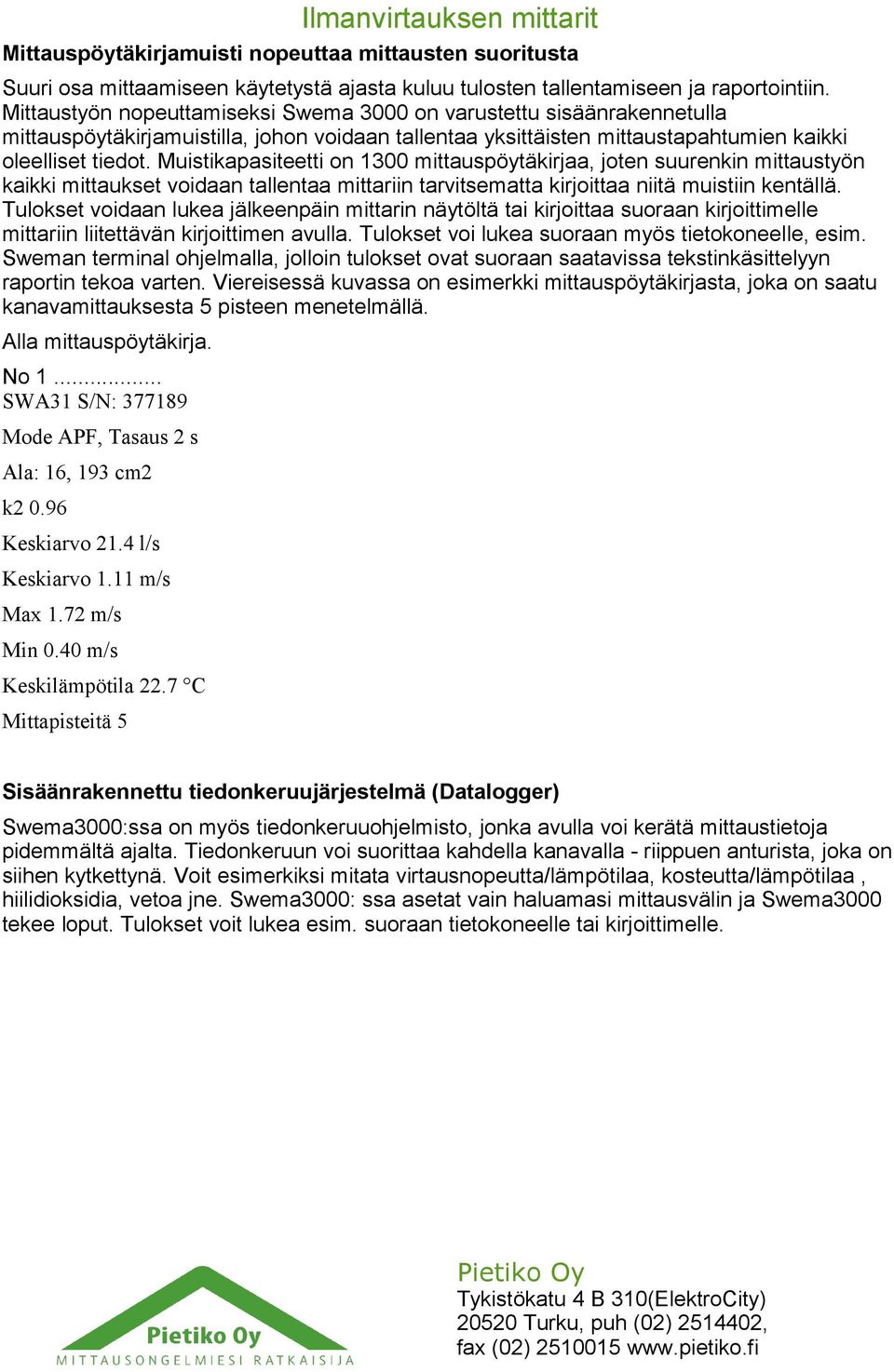

4 Mittauspöytäkirjamuisti nopeuttaa mittausten suoritusta Suuri osa mittaamiseen käytetystä ajasta kuluu tulosten tallentamiseen ja raportointiin. Mittaustyön nopeuttamiseksi Swema 3000 on varustettu sisäänrakennetulla mittauspöytäkirjamuistilla, johon voidaan tallentaa yksittäisten mittaustapahtumien kaikki oleelliset tiedot. Muistikapasiteetti on 1300 mittauspöytäkirjaa, joten suurenkin mittaustyön kaikki mittaukset voidaan tallentaa mittariin tarvitsematta kirjoittaa niitä muistiin kentällä. Tulokset voidaan lukea jälkeenpäin mittarin näytöltä tai kirjoittaa suoraan kirjoittimelle mittariin liitettävän kirjoittimen avulla. Tulokset voi lukea suoraan myös tietokoneelle, esim. Sweman terminal ohjelmalla, jolloin tulokset ovat suoraan saatavissa tekstinkäsittelyyn raportin tekoa varten. Viereisessä kuvassa on esimerkki mittauspöytäkirjasta, joka on saatu kanavamittauksesta 5 pisteen menetelmällä. Alla mittauspöytäkirja. No 1... SWA31 S/N: Mode APF, Tasaus 2 s Ala: 16, 193 cm2 k Keskiarvo 21.4 l/s Keskiarvo 1.11 m/s Max 1.72 m/s Min 0.40 m/s Keskilämpötila 22.7 C Mittapisteitä 5 Sisäänrakennettu tiedonkeruujärjestelmä (Datalogger) Swema3000:ssa on myös tiedonkeruuohjelmisto, jonka avulla voi kerätä mittaustietoja pidemmältä ajalta. Tiedonkeruun voi suorittaa kahdella kanavalla - riippuen anturista, joka on siihen kytkettynä. Voit esimerkiksi mitata virtausnopeutta/lämpötilaa, kosteutta/lämpötilaa, hiilidioksidia, vetoa jne. Swema3000: ssa asetat vain haluamasi mittausvälin ja Swema3000 tekee loput. Tulokset voit lukea esim. suoraan tietokoneelle tai kirjoittimelle.
