VERSA. monipuolinen hälytinkeskus. Versa

Transkriptio

1 VERSA monipuolinen hälytinkeskus VERSA on nykyaikainen hälytinkeskus. Edullinen VERSA soveltuu suurenkin kohteen järjestelmäksi. Keskukseen sopii laaja valikoiman langattomia ilmaisimia. Hälytyksensiirto voi käyttää puhelinlinjaa, GSM, GPRS tai LAN-verkkoa. Käyttäjäystävällistä turvallisuutta.

2 VERSA KESKUSTEN OMINAISUUDET VERSA 15 EN50131 Luokka 2 hyväksyntä 5-30 silmukkaa NO, NC, EOL, 2EOL/NO, 2EOL/NC. silmukka tyypin valinta Tuki tärinä sekä "rullaverho" ilmaisimille Ilmaisimien valvonta Kansisuojasilmukka 4-12 ohjelmoitavaa ulostuloa 2 jännite ulostuloa 2 osa-aluetta: 3 päällekytkentä vaihtoehtoa alueille Päälle/Pois käyttäjät tai ajastus Bus-väylä käyttölaitteille, lukijoille ja lisäyksiköille RS-232 väylä keskuksen ohjelmointiin Sisäinen siirtolaite: raportointi (SIA, ContactID, ym) persoonalliset viestit (8 puhelin numeroa, 64 teksti/16 ääni viestiä) Kauko-ohjelmointi(sisäinen 300bps modeemi) Tuki GSM/GPRS modeemille: SMS/GPRS raportointi Ääni/SMS viestit Tuki TCP/IP modeemille: viestit TCP/IP raportointi Järjestelmän käyttö: LCD tai LED käyttölaite (max. 6) Proxi Tag/Kortti (max. 6 lukijaa) Radiokauko-ohjain Helppo / nopea järjestelmä päivitys(ohjelmisto) 31 Käyttäjäkoodia: 30 Normaalikoodia 1 Asentaja Helppo järjestelmän käyttö ja hallinta Ajastus: 4 ajastusta ja pyhäpäivät Tapahtuma muisti 2047 kpl. Automaattinen diagnostiikka perus järjestelmälle Sisäinen jännitteen suojaus järjestelmälle: Ylijännite suoja Syväpurkautumisen suoja Akun latauksen valvonta VERSA 10 VERSA 5 KÄYTTÖ, OHJAUS JA HALLINTA VERSA-LED-GR LED Käyttölaite VERSA keskukseen LED merkkivalot silmukan, järjestelmän ja tilojen merkiksi Pikapainikkeet Päällekytkentää ja tapahtumia varten Paniikki, Palo ja Sairaus hälytykset painikkeella Taustavalaistu Merkkiäänet Varoittaa vikatiedoista VERSA-LCD-GR LCD Käyttölaite VERSA keskukseen Helposti luettava iso näyttö LED valot järjestelmän tilatiedoille Pikavalinta viritykseen ja osavalvontaan Paniikki-, Palo- ja Sairaushälytys pikapainikkeilla Näppäimistön ja näytön valaistus Merkki äänet Automaattinen vikojen indikointi

3 SILMUKKA/ULOSTULO LAAJENNUSYKSIKÖT CA-64 E silmukka laajennusyksikkö Järjestelmän laajennus 8 silmukkaa Valittavissa NO, NC, EOL, 2EOL/NO, 2EOL/NC silmukka tyypit Ohjelmoitava EOL vastus arvo (pääte) Pulssi analyysi herkkyydellä sekä rullasensorin liitäntä CA-64 O-OC ulostulojen laajennusyksikkö Järjestelmän laajennus 8 ulostuloa: 8 heikkovirta OC ulostuloa CA-64 O-R ulostulojen laajennusyksikkö Järjestelmän laajennus 8 ulostuloa: 8 rele ulostuloa CA-64 O-ROC ulostulojen laajennusyksikkö Järjestelmän laajennus 8 ulostuloa: 4 rele ja 4 heikkovirta OC ulostuloa CA-64 EPS silmukka laajennusyksikkö Järjestelmän laajennus 8 silmukkaa Valittavissa.NO, NC, EOL, 2EOL/NO, 2EOL/NC silmukka tyypit Ohjelmoitava EOL vastus arvo (pääte) Pulssi analyysi herkkyydellä sekä rullasensorin liitäntä Virransyötöllä(tarvitsee muuntajan) INT-ORS DIN- kisko kiinnitteinen ulostulo laajennus yksikkö 8 rele ulostuloa 230 V jännitteen ohjauksiin Asennettavissa 35 mm DIN kiskolla CA-64 OPS-OC ulostulojen laajennusyksikkö Järjestelmän laajennus 8 ulostuloa: 8 heikkovirta OC ulostuloa Virransyötöllä(tarvitsee muuntajan) CA-64 OPS-R ulostulojen laajennusyksikkö Järjestelmän laajennus 8 ulostuloa: 8 rele ulostuloa Virransyötöllä(tarvitsee muuntajan) CA-64 OPS-ROC ulostulojen laajennusyksikkö Järjestelmän laajennus 8 ulostuloa: 4 rele ja 4 heikkovirta OC ulostuloa Virransyötöllä(tarvitsee muuntajan)

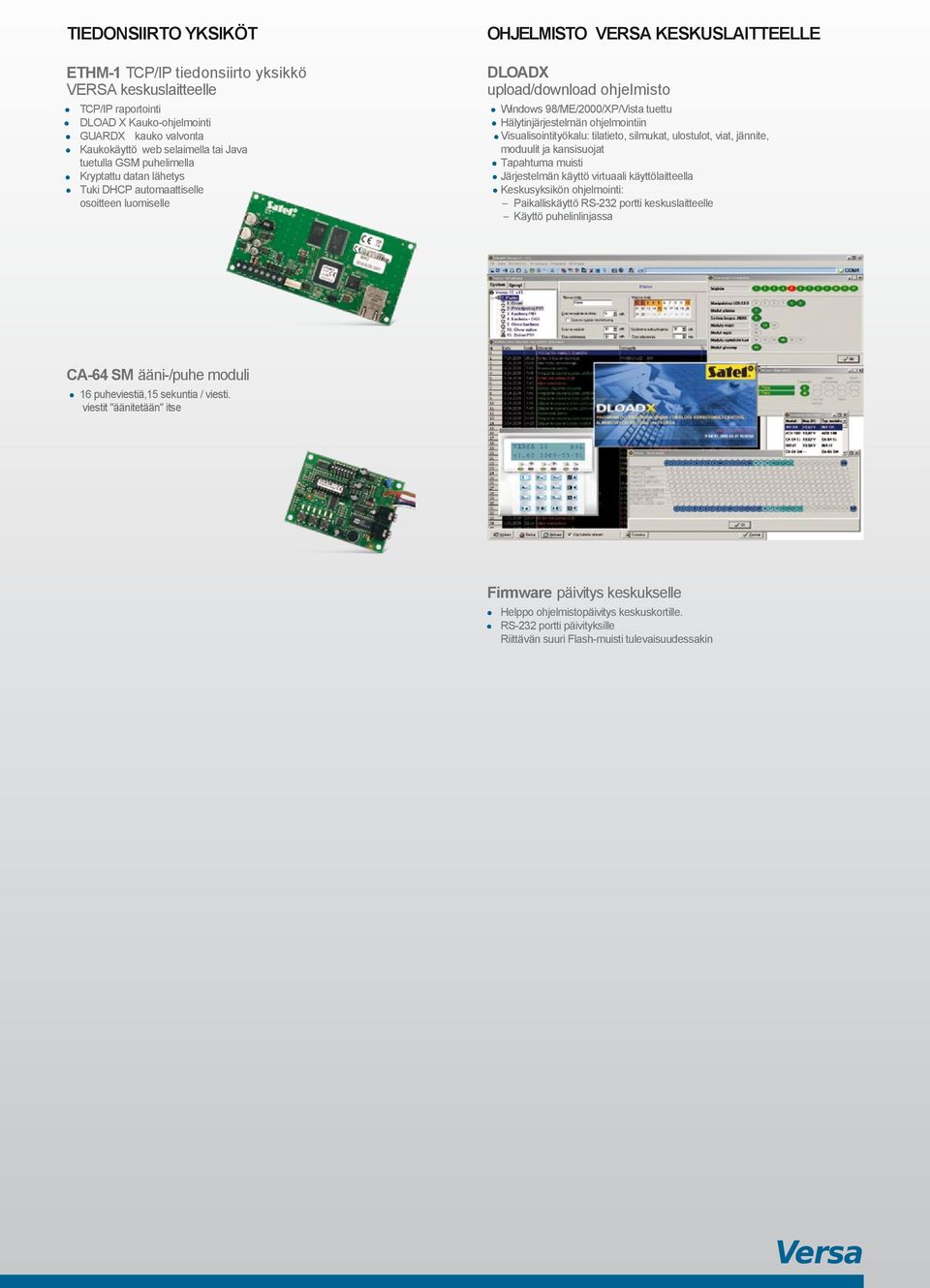

4 TIEDONSIIRTO YKSIKÖT ETHM-1 TCP/IP tiedonsiirto yksikkö VERSA keskuslaitteelle TCP/IP raportointi DLOAD X Kauko-ohjelmointi GUARDX kauko valvonta Kaukokäyttö web selaimella tai Java tuetulla GSM puhelimella Kryptattu datan lähetys Tuki DHCP automaattiselle osoitteen luomiselle OHJELMISTO VERSA KESKUSLAITTEELLE DLOADX upload/download ohjelmisto Windows 98/ME/2000/XP/Vista tuettu Hälytinjärjestelmän ohjelmointiin Visualisointityökalu: tilatieto, silmukat, ulostulot, viat, jännite, moduulit ja kansisuojat Tapahtuma muisti Järjestelmän käyttö virtuaali käyttölaitteella Keskusyksikön ohjelmointi: Paikalliskäyttö RS-232 portti keskuslaitteelle Käyttö puhelinlinjassa CA-64 SM ääni-/puhe moduli 16 puheviestiä,15 sekuntia / viesti. viestit "äänitetään" itse Firmware päivitys keskukselle Helppo ohjelmistopäivitys keskuskortille. RS-232 portti päivityksille Riittävän suuri Flash-muisti tulevaisuudessakin

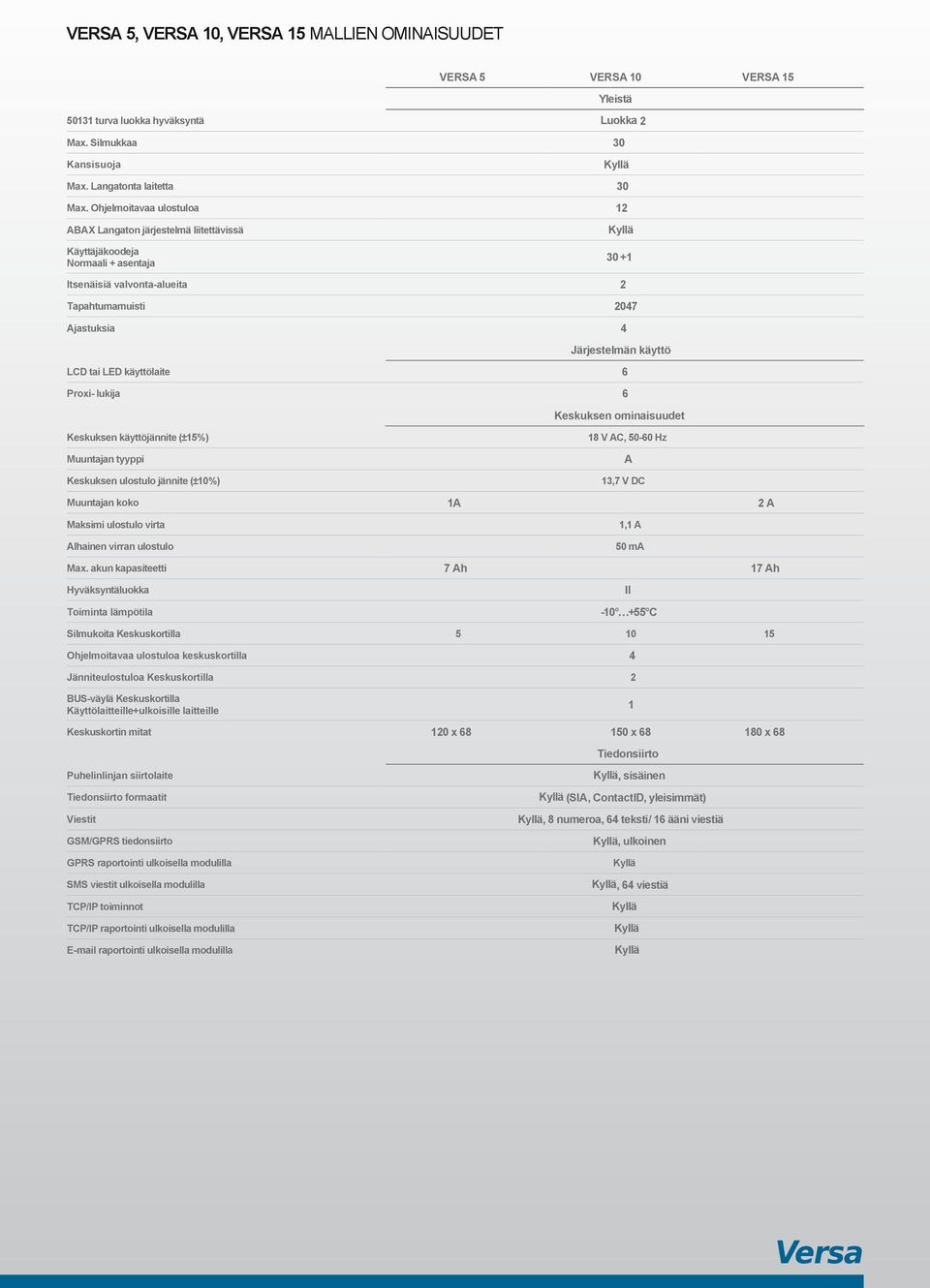

5 VERSA 5, VERSA 10, VERSA 15 MALLIEN OMINAISUUDET VERSA 5 VERSA 10 VERSA 15 Yleistä turva luokka hyväksyntä Luokka 2 Max. Silmukkaa 30 Kansisuoja Max. Langatonta laitetta 30 Max. Ohjelmoitavaa ulostuloa 12 ABAX Langaton järjestelmä liitettävissä Käyttäjäkoodeja Normaali + asentaja Itsenäisiä valvonta-alueita 2 Tapahtumamuisti 2047 Ajastuksia 4 Järjestelmän käyttö LCD tai LED käyttölaite 6 Proxi- lukija 6 Keskuksen ominaisuudet Keskuksen käyttöjännite (±15%) 18 V AC, Hz Muuntajan tyyppi A Keskuksen ulostulo jännite (±10%) 13,7 V DC Muuntajan koko 1A 2 A Maksimi ulostulo virta Alhainen virran ulostulo 1,1 A 50 ma Max. akun kapasiteetti 7 Ah 17 Ah Hyväksyntäluokka II Toiminta lämpötila C Silmukoita Keskuskortilla Ohjelmoitavaa ulostuloa keskuskortilla 4 Jänniteulostuloa Keskuskortilla 2 BUS-väylä Keskuskortilla Käyttölaitteille+ulkoisille laitteille 1 Keskuskortin mitat 120 x x x 68 Tiedonsiirto Puhelinlinjan siirtolaite Tiedonsiirto formaatit Viestit GSM/GPRS tiedonsiirto GPRS raportointi ulkoisella modulilla SMS viestit ulkoisella modulilla TCP/IP toiminnot TCP/IP raportointi ulkoisella modulilla raportointi ulkoisella modulilla, sisäinen (SIA, ContactID, yleisimmät), 8 numeroa, 64 teksti/ 16 ääni viestiä, ulkoinen, 64 viestiä

6 Kocom Finland Oy Beckerintie Helsinki, Finland Puhelin: Faksi: info@kocom.fi
