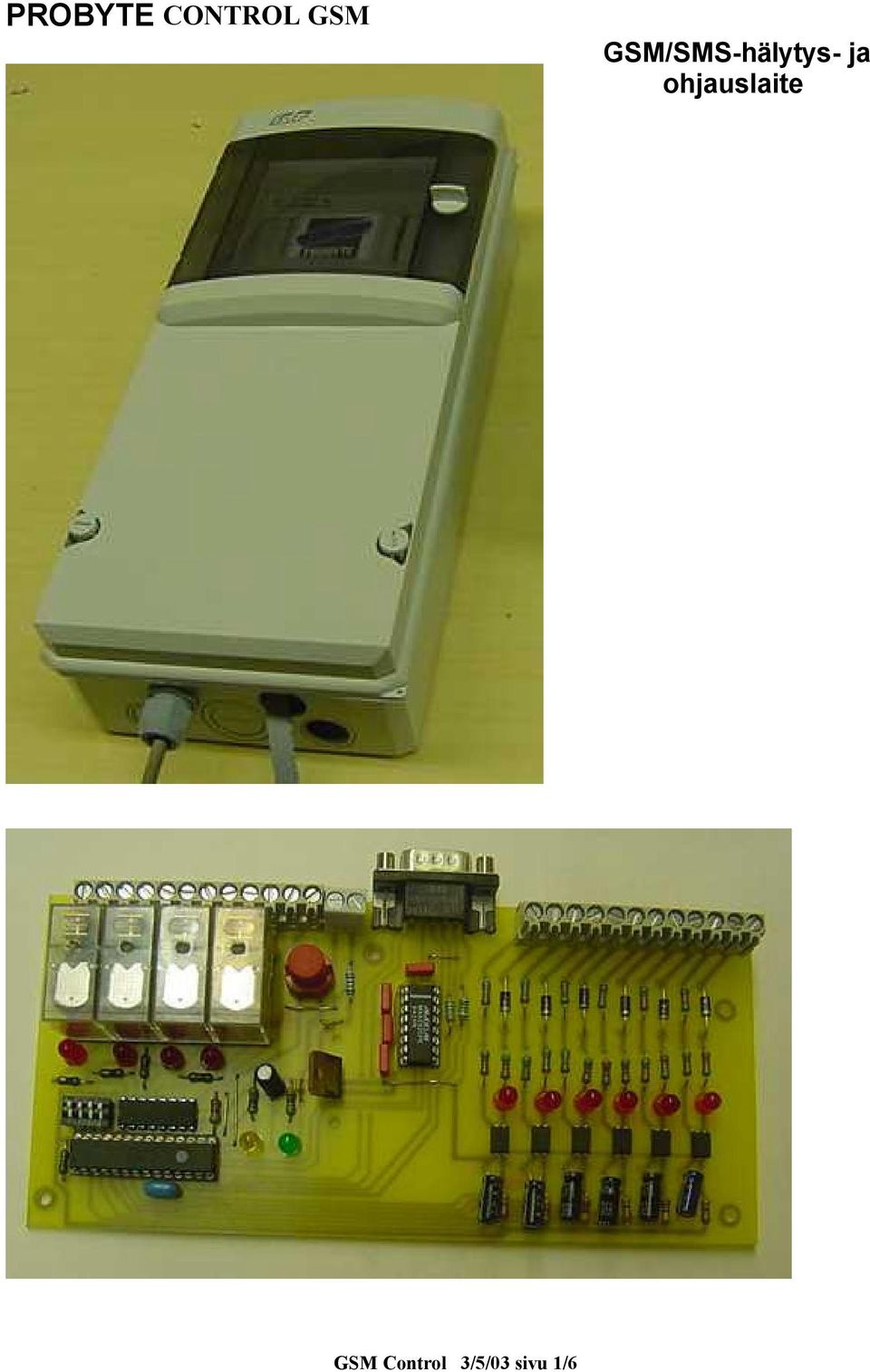

1 PROBYTE CONTROL GSM GSM/SMS-hälytys- ja ohjauslaite GSM Control 3/5/03 sivu 1/6

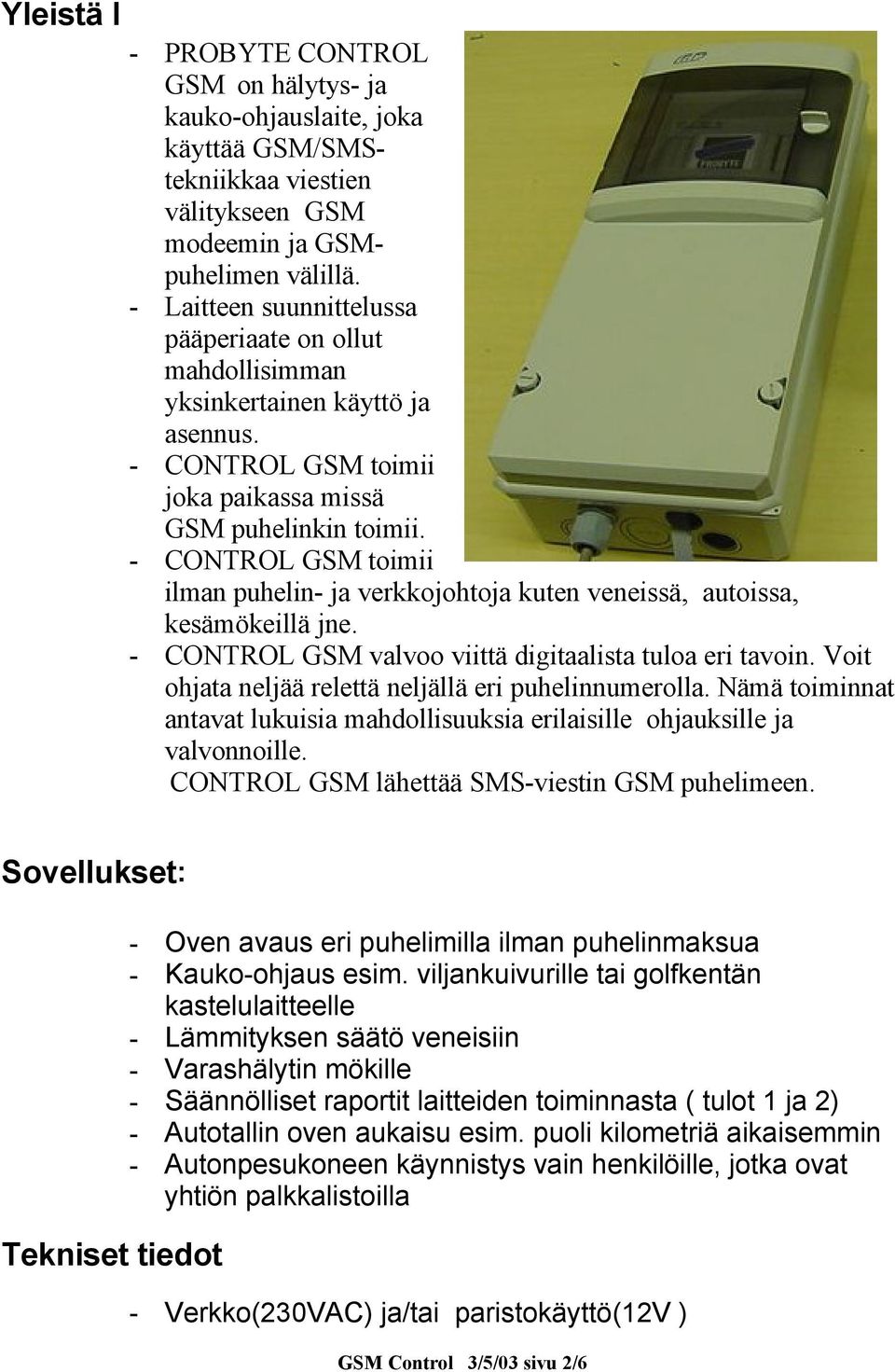

2 Yleistä l - PROBYTE CONTROL GSM on hälytys- ja kauko-ohjauslaite, joka käyttää GSM/SMStekniikkaa viestien välitykseen GSM modeemin ja GSMpuhelimen välillä. - Laitteen suunnittelussa pääperiaate on ollut mahdollisimman yksinkertainen käyttö ja asennus. - CONTROL GSM toimii joka paikassa missä GSM puhelinkin toimii. - CONTROL GSM toimii ilman puhelin- ja verkkojohtoja kuten veneissä, autoissa, kesämökeillä jne. - CONTROL GSM valvoo viittä digitaalista tuloa eri tavoin. Voit ohjata neljää relettä neljällä eri puhelinnumerolla. Nämä toiminnat antavat lukuisia mahdollisuuksia erilaisille ohjauksille ja valvonnoille. CONTROL GSM lähettää SMS-viestin GSM puhelimeen. Sovellukset: Tekniset tiedot - Oven avaus eri puhelimilla ilman puhelinmaksua - Kauko-ohjaus esim. viljankuivurille tai golfkentän kastelulaitteelle - Lämmityksen säätö veneisiin - Varashälytin mökille - Säännölliset raportit laitteiden toiminnasta ( tulot 1 ja 2) - Autotallin oven aukaisu esim. puoli kilometriä aikaisemmin - Autonpesukoneen käynnistys vain henkilöille, jotka ovat yhtiön palkkalistoilla - Verkko(230VAC) ja/tai paristokäyttö(12v ) GSM Control 3/5/03 sivu 2/6

3 Asetukset - Neljä releantoa 24V AC/DC 10A Led toimintailmaisu. - Kuusi digitaalista, optioeristettyä tuloa DC/AC 24kohm. Led ilmaisu jokaiselle tulolle. - Vilkkuva punainen toimintaled. Led palaa jatkuvasti sanomien aikana. - Kiinteä käyttöjänniteled (+5V) - 12V käyttöjännite ja 230VAC 50Hz pistoketeholähde - Virta 50 ma. Max. 0.5A+/10% GSM sanomien aikana. - GSM modeemi liitin DB9M esim. Siemens M20T GSM modeemia varten - Releiden ohjaus esivalituilla puhelinnumeroilla (GSM tai tavallinen puhelin). Yksi puhelin ohjaa yhtä relettä ilman puhelinmaksua. Rele toimii oikealla puhelinnumerolla 1 sekunnin (pulssianto). Tämä sopii yleensä erilaisten laitteiden käynnistys- tai sammutuspulssiksi. Ilmoita puhelinnumerot etukäteen. Tämä varmistaa, että esim. ovia ei voi avata muuta kuin etukäteen sallituilla puhelinnumeroilla. - Kun esivalittu määrä toimintoja (perusasetus 20 kpl) on tapahtunut tuloihin 1 tai 2, lähetetään SMS-viesti esim. Laite 1 tulo 2, toimintaa. Toimintalaskurit säilyvät EEPROM-muistissa sähkökatkoksen ajan. Laskurit nollataan tulolla 6. Tästä lähtee SMS-viesti esim. Laite 1, laskurit nollattu - Tulo 3 ja 4 ovat hälytystuloja. Kun tulo on päällä 3 sekuntia, lähtee SMS-viesti Esim. Laite 1, tulo 3 ylilämpö. Tulo3 lähettää SMS-viestin #1 SIM kortilta. Tulo4 lähettää SMSviestin #2 SIM kortilta. Hälytyksiä ei lähde kuin yksi, ennen kuin on kytketty nollaustulo 6 päälle tai katkaistu virta laitteesta. - Tulo 5 soittaa 30 sekunnin puhelun numeroon, joka on SIM kortilla puhelinnumero 1. - Tulo 6 nollaa hälytykset ja laskurit. Jos halutaan vain hälytysnollaus, katkaistaan sähkö hetkeksi. Tästä tulosta lähtee SMS-viesti #6. Jos tätä viestiä ei tarvitse tulla poista SMS-viesti #6 SIM-kortilta. Etukäteisasetukset 1. Ilmoita mitkä puhelinnumerot ohjaavat relettä 1,2,3 ja 4. Relettä 4 ohjaa yleensä kaikki puhelimet, kunhan vain tietää oikean puhelinnumeron. Puhelinnumero talletetaan mikroprosessorin muistiin. GSM Control 3/5/03 sivu 3/6

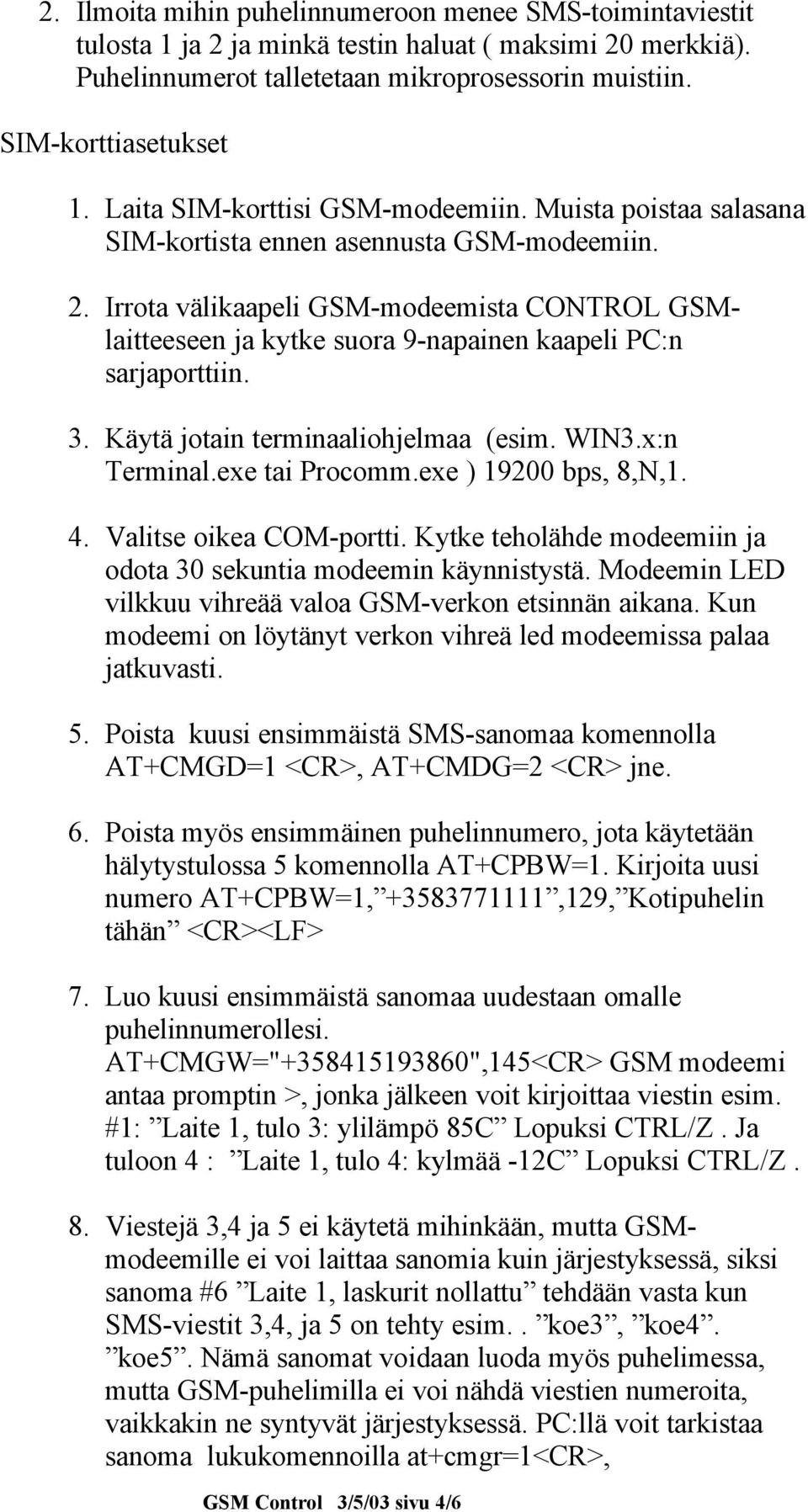

4 2. Ilmoita mihin puhelinnumeroon menee SMS-toimintaviestit tulosta 1 ja 2 ja minkä testin haluat ( maksimi 20 merkkiä). Puhelinnumerot talletetaan mikroprosessorin muistiin. SIM-korttiasetukset 1. Laita SIM-korttisi GSM-modeemiin. Muista poistaa salasana SIM-kortista ennen asennusta GSM-modeemiin. 2. Irrota välikaapeli GSM-modeemista CONTROL GSMlaitteeseen ja kytke suora 9-napainen kaapeli PC:n sarjaporttiin. 3. Käytä jotain terminaaliohjelmaa (esim. WIN3.x:n Terminal.exe tai Procomm.exe ) bps, 8,N,1. 4. Valitse oikea COM-portti. Kytke teholähde modeemiin ja odota 30 sekuntia modeemin käynnistystä. Modeemin LED vilkkuu vihreää valoa GSM-verkon etsinnän aikana. Kun modeemi on löytänyt verkon vihreä led modeemissa palaa jatkuvasti. 5. Poista kuusi ensimmäistä SMS-sanomaa komennolla AT+CMGD=1 <CR>, AT+CMDG=2 <CR> jne. 6. Poista myös ensimmäinen puhelinnumero, jota käytetään hälytystulossa 5 komennolla AT+CPBW=1. Kirjoita uusi numero AT+CPBW=1, ,129, Kotipuhelin tähän <CR><LF> 7. Luo kuusi ensimmäistä sanomaa uudestaan omalle puhelinnumerollesi. AT+CMGW=" ",145<CR> GSM modeemi antaa promptin >, jonka jälkeen voit kirjoittaa viestin esim. #1: Laite 1, tulo 3: ylilämpö 85C Lopuksi CTRL/Z. Ja tuloon 4 : Laite 1, tulo 4: kylmää -12C Lopuksi CTRL/Z. 8. Viestejä 3,4 ja 5 ei käytetä mihinkään, mutta GSMmodeemille ei voi laittaa sanomia kuin järjestyksessä, siksi sanoma #6 Laite 1, laskurit nollattu tehdään vasta kun SMS-viestit 3,4, ja 5 on tehty esim.. koe3, koe4. koe5. Nämä sanomat voidaan luoda myös puhelimessa, mutta GSM-puhelimilla ei voi nähdä viestien numeroita, vaikkakin ne syntyvät järjestyksessä. PC:llä voit tarkistaa sanoma lukukomennoilla at+cmgr=1<cr>, GSM Control 3/5/03 sivu 4/6

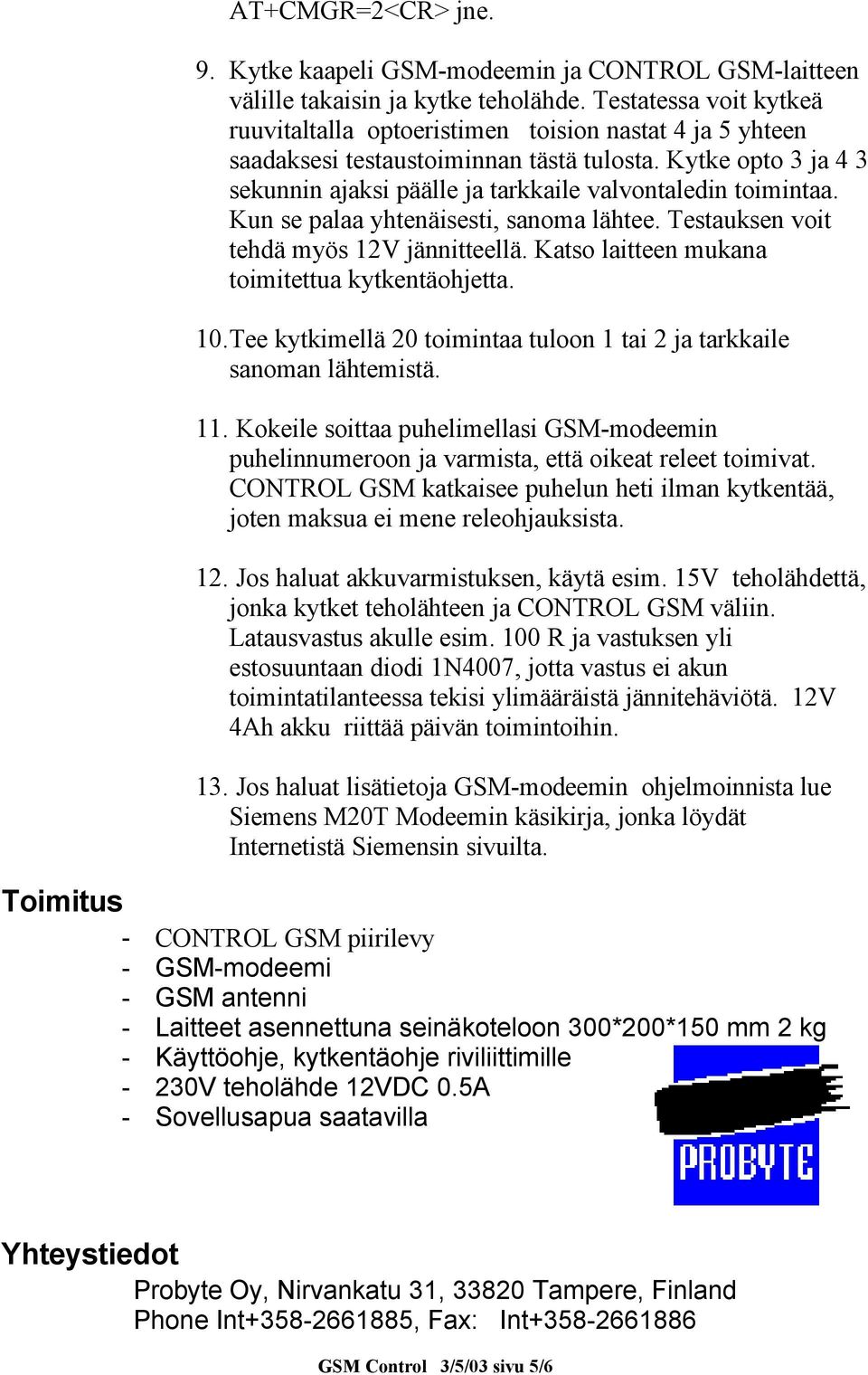

5 AT+CMGR=2<CR> jne. 9. Kytke kaapeli GSM-modeemin ja CONTROL GSM-laitteen välille takaisin ja kytke teholähde. Testatessa voit kytkeä ruuvitaltalla optoeristimen toision nastat 4 ja 5 yhteen saadaksesi testaustoiminnan tästä tulosta. Kytke opto 3 ja 4 3 sekunnin ajaksi päälle ja tarkkaile valvontaledin toimintaa. Kun se palaa yhtenäisesti, sanoma lähtee. Testauksen voit tehdä myös 12V jännitteellä. Katso laitteen mukana toimitettua kytkentäohjetta. 10. Tee kytkimellä 20 toimintaa tuloon 1 tai 2 ja tarkkaile sanoman lähtemistä. 11. Kokeile soittaa puhelimellasi GSM-modeemin puhelinnumeroon ja varmista, että oikeat releet toimivat. CONTROL GSM katkaisee puhelun heti ilman kytkentää, joten maksua ei mene releohjauksista. 12. Jos haluat akkuvarmistuksen, käytä esim. 15V teholähdettä, jonka kytket teholähteen ja CONTROL GSM väliin. Latausvastus akulle esim. 100 R ja vastuksen yli estosuuntaan diodi 1N4007, jotta vastus ei akun toimintatilanteessa tekisi ylimääräistä jännitehäviötä. 12V 4Ah akku riittää päivän toimintoihin. 13. Jos haluat lisätietoja GSM-modeemin ohjelmoinnista lue Siemens M20T Modeemin käsikirja, jonka löydät Internetistä Siemensin sivuilta. Toimitus - CONTROL GSM piirilevy - GSM-modeemi - GSM antenni - Laitteet asennettuna seinäkoteloon 300*200*150 mm 2 kg - Käyttöohje, kytkentäohje riviliittimille - 230V teholähde 12VDC 0.5A - Sovellusapua saatavilla Yhteystiedot Probyte Oy, Nirvankatu 31, Tampere, Finland Phone Int , Fax: Int GSM Control 3/5/03 sivu 5/6

6 Homepage: GSM Control 3/5/03 sivu 6/6
