1 Nokeval PromoLog tiedonkeruuohjelma

2 PromoLog tiedonkeruuohjelma langallisille ja langattomille lähettimille

3 PromoLog tiedonkeruuohjelma langattomille ja langallisille lähettimille Rajoittamaton kanavamäärä Digitaaliset näytöt ja pylväsnäytöt Yhden tai usemman kanavan trendipiirto Useita dataloggereita Matemaaattiset funktiot kanaville Hälytysten siirto GSM-puhelimiin tai I/O-laitteille Etäluku muilta PromoLog ohjelmilta (Ethernet) DDE Server, yhteys Excel taulukkolaskentaan Nokeval SCL, Modbus RTU protokollat Wireless transmitters Sovellutus voidaan luoda tarpeen mukaan poimimalla modulit kirjastosta Ohjeman kuvaus Ohjelman kuvaus: Voit helposti luoda oman käyttöliittymän poimimalla kirjastosta sopivat moduulit raahaamalla ne hiirellä välilehdille. Välilehtien pohjaksi voidaan asettaa oma pohjakuva, piirros tai valokuva. Välilehtien avulla voit luoda rajattomasti näkymiä ja saada ne esiin yhdellä hiiren painalluksella. PromoLog voi ylläpitää useita loggereita samanaikaisesti ja tallettaa tietoja tapahtumien tai ajan perusteella. Ohjelmassa ei ole kanavarajoitusta, joten voit kerätä tietoja tuhansilta kanavilta. Liityntä: PromoLog tiedonkeruuohjelma on suunniteltu langattomille ja langallisille lähettimille, jotka voidaan liittää RS-485/232 väylään. PromoLog käyttää Nokeval SCL- ja Modbus RTU-protokollaa. Lähettimet ja vastaanottimet voidaan kytkeä RS-485/232 tai RS-485/USB muuntimen avulla suoraan tietokoneen USB/sarjaportteihin. Mittaustietoja voidaan lukea ja/tai luovuttaa verkon yli muillle PromoLog-ohjelmille, tarvitaan vain luettavan laitteen TCP/ IP-osoite ja kanavan numero. Tiedot tallennetaan ASCII muodossa ja ne ovat helposti luettavissa taulukkolaskentaohjelmilla. Laitevaatimukset: Windows NT, 2000 tai P käyttöjärjestelmä ja nopeus vähintään 500 MHz, sarja- tai USB-portti. Ominaisuudet Tuote Modules Langattomat lähettimet ja vastaanottimet Analogia, digitaali, pylväs ja trendinäytöt Talletus tiedostoon ja uudelleen piirto Käyttöliitymäkomponentit Raportointi SMS hälytysviestit Etäkäyttö Sarjaviestiprotokollat, SCL, Modbus RTU/TCP Monipiirtonäyttömodulit Lisäominaisuuksilla käyttöliitymäkompomatemaattiset statiikka ja analysointimoduanalogiset, digitaaliset lähdöt ja näytöt Vaisala sääasemien tuki Etäserveri Wireless Lite Server Hinnat Lähetintyyppi ja verkkoyhteys Tuote PromoLog-Wireless PromoLog-Lite 16 Langalliset kanavat Langattomat Verkkoyhteys Hinnat * * PromoLog Server PromoLog-Server PromoLog-Server Wireless * PromoLog-Wireless ja -Lite 16 versiot ovat iman verkkoyhteyttä

4 Asiakaskohtaiset sovellutukset helposti Kaikki työkaluvalikot voidaan piilottaa kun sovellutus käynnistyy Sovellutuksessa käytetyt tulokanavat Sovellutuksessa käytetyt lähtöviestimoduulit Komponenttikirjasto Historian palautus näytölle valitulta ajanjaksolta PromoLog ohjelman kirjasto sisältää sovellutukset Nokeval lähettimille, joita voi käyttää sellaisenaan tai pohjana omalle sovellutukselle. Tarjoamme myös asiakaskohtaisia sovellutuksia. Sovellutuksen käynnistys Välilehdet sovellutusnäkymille Esimerkki 16-kanavaisesta sovellutuksesta lähettimelle RMD kanavainen tulomoduli. Painikkeella valitaan mikä kanava halutaan piirettäväksi Rajoittamaton määrä tulo- ja lähtömoduleita voidaan lisätä näyttöruudulle. Moduulit voidaan joko näyttää tai piilottaa. Datalogger moduli talettaa mittaustiedot tiedostoon. Talletus voidaan aloittaa ajan, hälytysten tai ulkoisen ohjauksen mukaan. Talletustiedostoja voi olla useita samoista tai eri kanavista Modulit ja komponentit poimitaan kirjastosta, muokataan halutun näköiseksi ja linkitetään tarvittaessa muille moduleille. Linkitys voidaan tehdä myös muille välilehdille. Taustat ja kehykset ovat helposti muokattavissa. Modulien alle voidaan sijoittaa esim. rakennuksen pohjakuva. Pohjakuvia ja kehyksiä voi sijoittaa rajattomasti. Kuvat voivat vaihtua painikkeilla tai modulien tapahtumilla. Sovellutusesimerkki 2 Näyttömoduulit ovat helposti muokattavissa sovellutukseen sopivaksi. Numerokoko, näyttötapa, numeroarvo/graafinen, väri, tausta ym. asetetukset helposti muutettavissa. Sovellutusesimerkki 3. Merkkivalot, venttiilit voi noutaa kirjastosta tai piirtää itse ja sijoittaa ne sitten välilehdelle. Mittaustapahtumat voivat näyttää tai piilottaa kuvia, joita ovat tyypillisesti merkkivalot

5 Monipuoliset trendipiirtoikkunat Multi Trend Moduli on 8-kanavainen piirtoikkuna, jota voi venyttää hiirellä haluttuun kokoon. Y-skaalus voidaan valita valitsemalla kanavaoikeasta tai vasemmasta reunasta. Alalaidan painikkeilla voidaan piilottaa tai näyttää piirtokanava. Zoomaus hiirellä halutusta kohdasta vetämällä esim. neliö zoomattavan kohdan yli. Multi Trend moduli voi piirtää reaaliaikaista käyrää tai siihen voidaan hakea talletettua tietoa tiedostosta analysoitavaksi. Modulien määrää näytöllä ja välilehdillä ei ole rajoitettu. Skaalausarvon asetus klikkaamalla asteikkoa Kursorin ja pirtokanavan leikkauspisteestä mittausarvon näyttö Skaalausarvon asetus klikkaamalla asteikkoa Kanavan nimi jonka skaalaus näytetään Valitse vasemmanpuoleinen y-asteikko Valitse oikeanpuoleinen y-asteikko Valitsee oletuskaalaus -skaalauksen -akselin automaattinen siirto Zoom In/out Näytä tai piilota kanava Kanavakohtaiset näyttömodulit helposti muotoiltavissa näyttötarpeiden mukaan 23.5 C Pt100 Näyttömodulit linkitetään tulo- lähtö- tai matemaattisiin moluleihin. Modulien ja linkitysten määrää ei ole rajoitettu. Näyttömodulien esitystapa on muokattavissa, digitaali-, pylväs- tai grafiikkanäytöksi, joiden koko, väri ja tausta ovat vapaasti muuteltavissa. Sovellutus lukittavissa muuttamisen estämiseksi. Modulien väri, tausta ja koko muokattavissa. Ohjelma antaa mahdollisuuden palata tarkastelemaan historiaa ja nähdä moduuli-ikkunoissa kaikki tapahtumat uudelleen piirrettyinä. PromoLog ohjelmalla voi palata mihin tahansa historian hetkeen ja käynnistää ohjelma valitusta historian hetkestä toistamaan tapahtumat uudelleen. Kaikki modulit näytöllä palaavat valittuun hetkeen ja toistavat tapahtumat. Toiminnalla voidaan helposti selvittää mitä on todella tapahtunut.

6 Tietojen talletus tiedostoon Tietojen talletus on oleellinen osa tiedonkeruuohjelmaa. Mitä talletetaan, millä perusteella ja minne, pitää olla helposti aseteltavissa. PromoLog on ratkaisu tähän tarpeeseen. Modulikirjastosta vain raahataan hiirellä Data Recorder moduli tai useampia näyttöruudulle. Napsauttamalla ruudulla kuvaketta, näytölle aukeaa asetteluikkuna, joka näyttää mihin ja miten tietoja talletetaan. Moduuli voidaan myös lukita, jotta se ei ole vapaasti muuteltavissa. Talletustiedostojen määrää ei ole rajoitettu, useat dataloggerit voivat toimia samanaikaisesti tallettaen samoja tai eri kanavia.tällätavoin voidaan talletus tehdä eri talletusperustein, kuten työn, ajan, hälytysten, ulkoisten ohjausten perusteella. Lisksi voidaan määrätä uusi tiedosto aloitettavaksi halutun ajanjakson jälkeen tai tiedostokoon mukaan. Asetusikkuna avautuu napsauttamalla valittua tekstiriviä hiirellä. Talletustiedostomoduuliin voi asetella mitä ja miten tiedot talletetaan. Jokaisella kanavalla on kanavakohtaiset asettelut. Hetkellinen tilanne voidaan tallettaa (talleta heti) Record-painikkeella Tiedostoon tallentuu mittausarvot heti sekä vapaasti kirjoitettava tekstikenttä. Toiminta on kätevä, kun talletusväli on pitkä ja sitten sattuu poikkeuksellinen tilanne, joka pitäisi saada talletettua. Recorder moduuli tallettaa tiedot ASCII muotoon, joka on helposti luettavissa taulukkolaskenta- tai kirjoitusohjelmilla 38907, Name Default Description Default Operator Default Datum 16-channel transmitter RM680: Channel 1 16-channel transmitter RM680: Channel 2 16-channel transmitter RM680: Channel 3 16-channel transmitter RM680: Channel 4 16-channel transmitter RM680: Channel 5 16-channel transmitter RM680: Channel 6 16-channel transmitter RM680: Channel 7 16-channel transmitter RM680: Channel 8 Tapahtuma :22:26, :22:56, :23:26, :23:56, :24:26, :24:56, Record-painikeeella tallettuu viestikenttä ja painallushetken mittausarvot aikaleimoineen :24:58, :26:01,

7 Kuinka moduleja voi linkittää Sisääntulomodulit ovat ohjelman sydän, joihin voidaan linkittää rajattomasti muita moduleja. Modulien määrää ei ole rajoitettu. Välilehdillä voidaan muodostaa rajattomasti sovellutuksia tai sovellutusnäkymiä ja noutaa tietoa myös muilta välilehdiltä. Moduulien välinen linkitys on tehtävissä (joko kirjoittamalla modulin nimi ja kanava) tai valitsemalla tietolähde resurssiselaimella. RS485 RS485 Kenttälaitteet USB/RS485 Muunnin USB/RS485 Muunnin Esimerkki modulien linkityksestä UPD-protokolla käytössä Välilehtien määrää ei ole rajoitettu Välilehti 1 Välilehti 2 Laitteistorajapinnat kenttälaittelle sarjaviestillä DDE Server Tulokanavat Sisääntulomoduli Sisääntulomoduli Sisääntulomoduli Ulostulomoduli Näyttömoduli Linkkiyhteys moduleille Matemaattinen moduli Trendipiirto Matemaattinen moduli Näyttömoduli Matemaattinen moduli Näyttömoduli Trendipiirto Käyttäjän syötteet Lähtöviestimoduleille Linkkiyhteys muille välilehdeille Näyttömoduli Tietojen talletus Useita dataloggereita voidaan käyttää samanaikaisesti Monimutkaisia laskutoimituksia voidaan tehdä modulien välillä käyttämällä matemaattisia moduleita. Uudelleen piirto Raportit

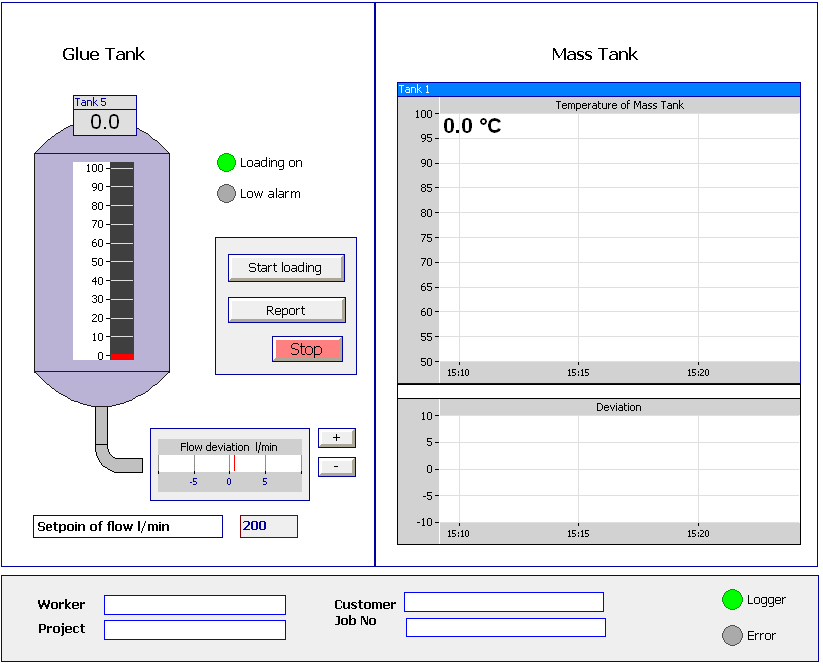

8 Tyypillinen asiakaskohtainen sovellutus Toimitamme myös asiakaskohtaisia sovellutuksia, joita voi helposti muuttaa tarpeiden muuttuessa. Nokeval Yrittäjäkatu 12, Nokia, Finland Puh , Fax sales@nokeval.com,
