1 MOBIILIPEDAKOGIA OPETUKSESSA FERCS10 kiinteistön ohjaus- ja valvontajärjestelmän kytkentä, konfigurointi ja käyttö Uudenkaupungin ammatti- ja aikuisopisto Novida Sähkö- ja automaatiotekniikka LSKKY Ohjaaja Matti Lundén Opiskelija Janne Kosonen

2 JOHDANTO Fercs10 on internet- ja gsm pohjainen hälytys-, etävalvonta- ja ohjauskeskusyksikkö. Keskusyksikön valvontasilmukoihin voidaan kytkeä erilaisia rikos- ja turvailmaisimia langallisesti tai langattomasti. Keskusyksikköön voidaan myös liittää suureita mittaavia antureita (lämpötila, kosteus jne.). Laite lähettää tiedon hälytyksistä ja ilmoituksista sähköpostilla ja/tai tekstiviestillä käyttäjille. Kuva 1. Ohjaus- ja valvontakeskus sekä langattomien anturien välitin. Kuva 2. Langaton magneettikytkin. 2

3 Kuva 3. Langaton liikeilmaisin. Kuva 4. Saapunut tekstiviesti puhelimeen laitteen käynnistyksestä ja hälytys oven avauksesta. 3

4 Kuva 5. Saapuneita tekstiviestejä Lenevon tablettiin, hälytys liikkeestä ja oven aukeamisesta. Laitteella voidaan ohjata internetin kautta tai tekstiviestillä sähkölaitteita, kuten lämmitystä ja valaistusta. Kuva 6. Lampun ohjaaminen internetin välityksellä. 4

5 Kuva 7. Rele -ohjattu lamppu loistaa. Laitteeseen voidaan liittää myös ulkoinen akku, joka huolehtii laitteen katkeamattomasta toiminnasta esim. sähkökatkoksien aikana. Käyttäjä saa ilmoituksen, mikäli laite siirtyy toimimaan akulla. Kuva 8. Akku kytkettynä FERCS10 järjestelmään. Hälytyksien kytkeminen pois ja päälle onnistuu kätevästi matkapuhelimella, koodinäppäimistöllä tai langattomalla kauko-ohjaimella. Laite tukee myös ajastettua hälytysten ohjaamista. 5

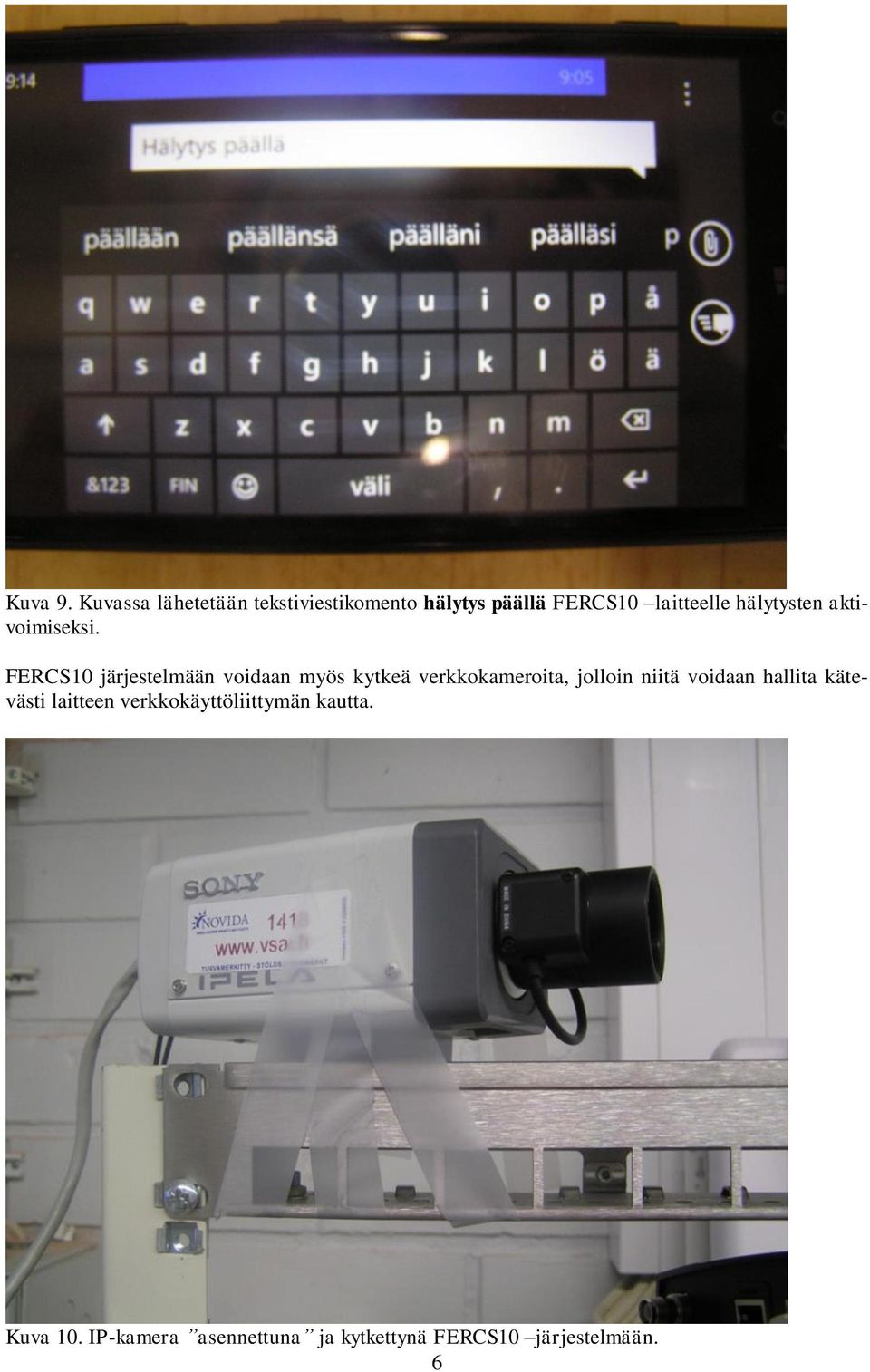

6 Kuva 9. Kuvassa lähetetään tekstiviestikomento hälytys päällä FERCS10 laitteelle hälytysten aktivoimiseksi. FERCS10 järjestelmään voidaan myös kytkeä verkkokameroita, jolloin niitä voidaan hallita kätevästi laitteen verkkokäyttöliittymän kautta. Kuva 10. IP-kamera asennettuna ja kytkettynä FERCS10 järjestelmään. 6

7 Käyttäjä voi myös seurata lämpötila- ja muiden mitta-antureiden historiatietoja selaimella. Kuva 11. Lämpötila- ja kosteusanturi. Kuva 12. Lämpötila-anturin historiatiedot selaimessa graafisessa muodossa. FERCS10 järjestelmää voidaan käyttää mistä päin maailmaa tahansa. Vaivattomimmin käyttö ja ylläpito hoituvat esimerkiksi kotikoneelta tai muulta tietokoneelta selainpohjaisen käyttöliittymän kautta. Mikäli käytettävissä ei ole internet-yhteyttä, voidaan järjestelmää ohjata ja valvoa tekstiviesteillä. 7

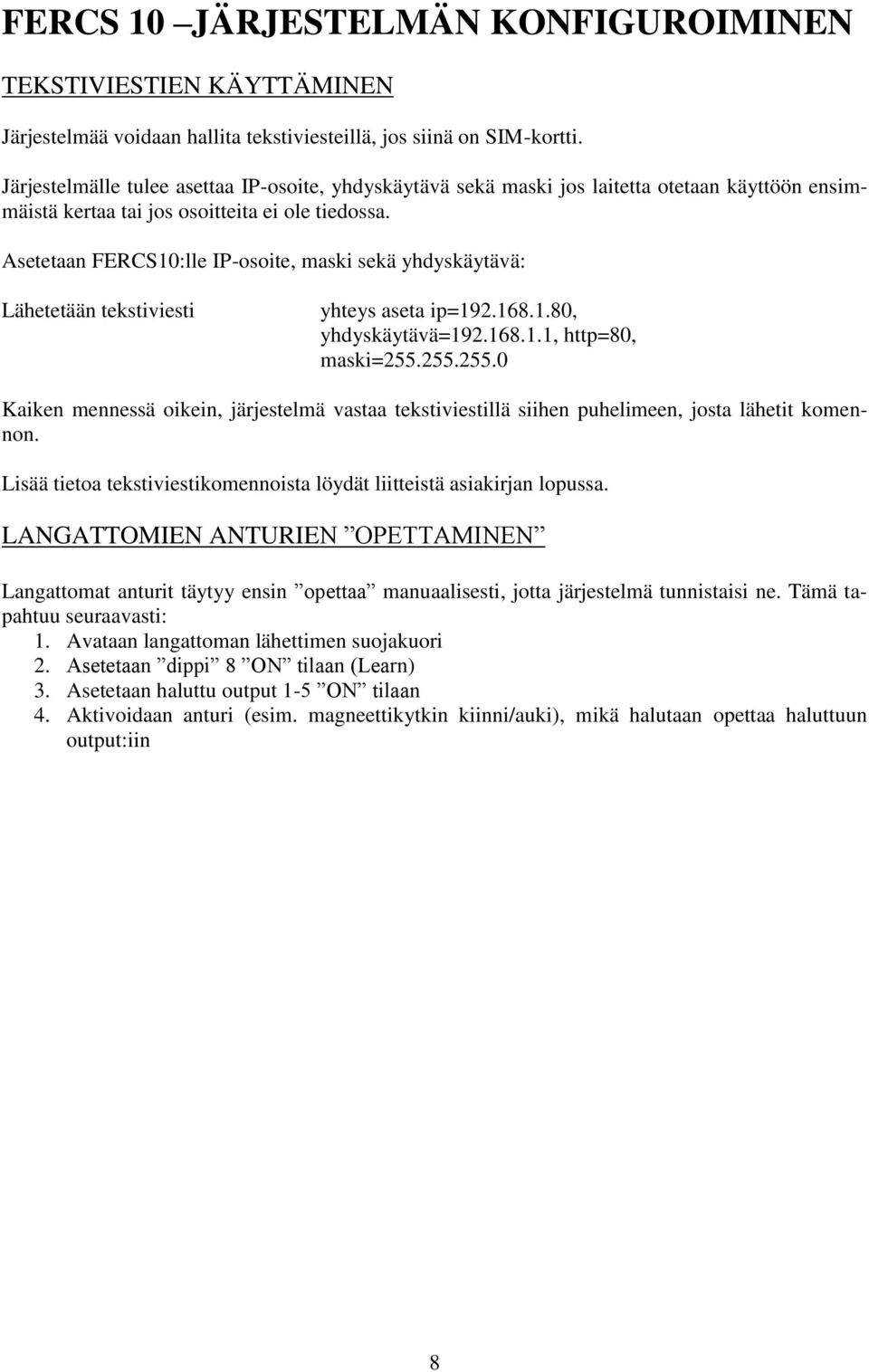

8 FERCS 10 JÄRJESTELMÄN KONFIGUROIMINEN TEKSTIVIESTIEN KÄYTTÄMINEN Järjestelmää voidaan hallita tekstiviesteillä, jos siinä on SIM-kortti. Järjestelmälle tulee asettaa IP-osoite, yhdyskäytävä sekä maski jos laitetta otetaan käyttöön ensimmäistä kertaa tai jos osoitteita ei ole tiedossa. Asetetaan FERCS10:lle IP-osoite, maski sekä yhdyskäytävä: Lähetetään tekstiviesti yhteys aseta ip= , yhdyskäytävä= , http=80, maski= Kaiken mennessä oikein, järjestelmä vastaa tekstiviestillä siihen puhelimeen, josta lähetit komennon. Lisää tietoa tekstiviestikomennoista löydät liitteistä asiakirjan lopussa. LANGATTOMIEN ANTURIEN OPETTAMINEN Langattomat anturit täytyy ensin opettaa manuaalisesti, jotta järjestelmä tunnistaisi ne. Tämä tapahtuu seuraavasti: 1. Avataan langattoman lähettimen suojakuori 2. Asetetaan dippi 8 ON tilaan (Learn) 3. Asetetaan haluttu output 1-5 ON tilaan 4. Aktivoidaan anturi (esim. magneettikytkin kiinni/auki), mikä halutaan opettaa haluttuun output:iin 8

9 Kuva 13. Output 1:een kytketyn langattoman anturin opettaminen. 9

10 JÄRJESTELMÄN KONFIGUROINTI TIETOKONEELLA Järjestelmään kytkeydytään joko lähiverkon kautta tai suoraan 4-parisella kaapelilla. Pelkässä kaapelikäytössä toinen liitin tehdään yleiskaapeloinnin T568B kytkennän- ja toinen pää A kytkennän mukaan. Tällä kytkennällä laitteiden lähetys- ja vastaanottoliittimet kytkeytyvät vastakkain ja tiedonsiirto on mahdollista ilman erillisiä aktiivilaitteita (Kuva 14). Kuva 14. TIA 568A ja -B kytkennät. Jotta yhteys Fercs10 järjestelmän sekä tietokoneen välillä verkon kautta olisi mahdollinen, tietokoneen lähiverkkoasetuksiin pitää määrittää jokin IP osoite, esim , jos Fercs10:n osoite olisi

11 Kirjaudutaan järjestelmään selaimella, syötetään selaimen osoitekenttään FERCS10:n asetettu IPosoite: Sivusto kysyy käyttäjätunnusta ja salasanaa. Käyttäjätunnus: admin Salasana: password Kuva 16. FERCS10:n kotisivun kirjautumisikkuna. Kirjautumisen jälkeen aukeaa FERCS10:n etusivu, jossa näkyy mm. hälytysten tila, anturit, ohjaukset, kamerat jne. Kuva 17. FERCS10:n etusivu. Aloitetaan valitsemalla Asetukset sivun vasemmasta reunasta. Järjestelmä välilehdessä määritellään omistaja, nimi, sijainti sekä kieli. 11

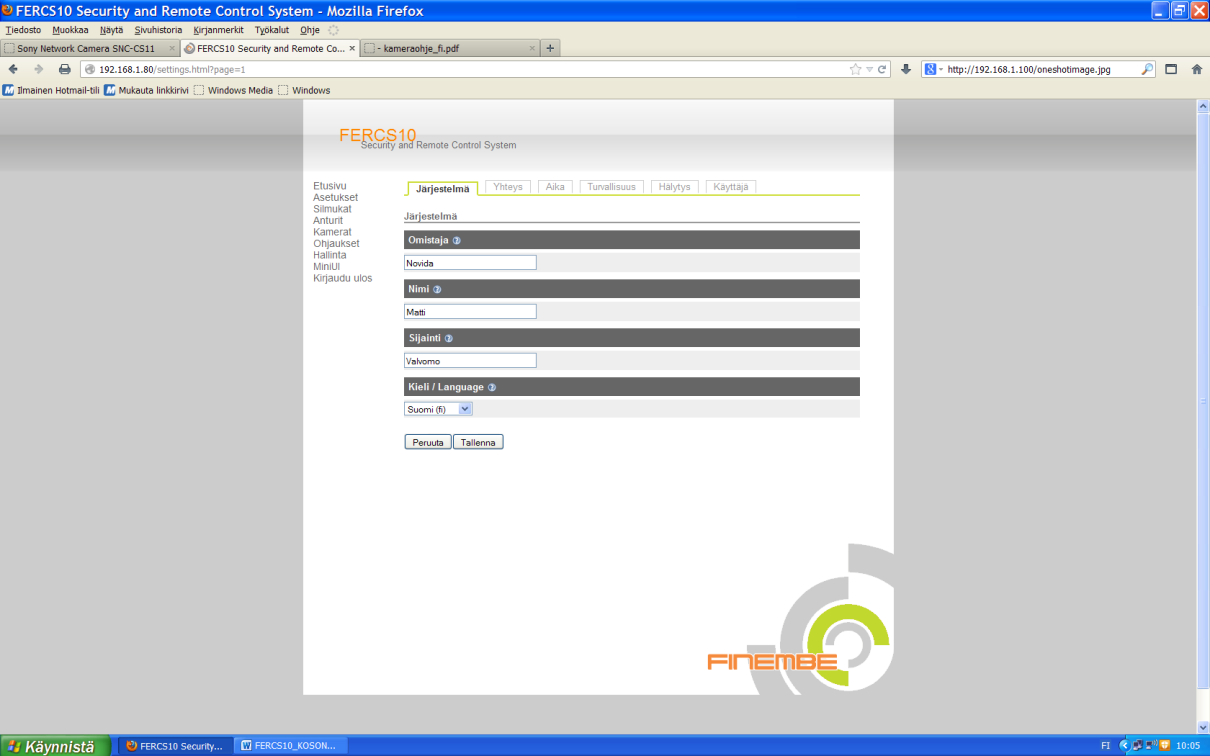

12 Kuva 18. Asetukset / Järjestelmä välilehti. Yhteys välilehdessä määritellään lähiverkkoyhteyden ja GPRS yhteyden asetukset. Asetetaan lähiverkon IP-osoitteeksi Aliverkon peitteeksi Yhdyskäytäväksi http portiksi 80 SMTP käyttäjänimeksi admin SMTP salasanaksi password Kuva 19. Asetukset / Yhteys välilehti. 12

13 Aika välilehdessä määritellään ajan asetukset, suositeltavaa on painaa Hae aika ja päivämäärä tietokoneelta, tietenkin vain, jos tietokoneesi aika-asetukset ovat kunnossa. Kuva 18. Asetukset / Aika välilehti. Turvallisuus välilehdessä voidaan muuttaa käyttäjänimeä ja salasanaa. Kuva 19. Asetukset / Turvallisuus välilehti. Hälytys välilehdessä voidaan kytkeä hälytykset päälle/pois, asettaa päivät sekä ajat, milloin halutaan hälytysten kytkeytyvän päälle automaattisesti. Myös hälytysten kestoa, viiveen pituutta sekä merkkiääniä voidaan muuttaa. 13

14 Kuva 20. Asetukset / Hälytys välilehti. Viimeisenä on käyttäjät välilehti, jossa voidaan määritellä puhelin ja/tai sähköpostiosoite, johon järjestelmä ottaa yhteyttä hälytyksen sattuessa. Määritellyt käyttäjät voivat myös hallita järjestelmää esimerkiksi tekstiviestien välityksellä. Kuva 21. Asetukset / Käyttäjä välilehti. 14

15 SILMUKAT Seuraavaksi määritellään järjestelmään kytketyt silmukat, jotka laukaisevat hälytyksen silmukan katketessa. Kuva 22. Määritellään ovi-silmukan asetukset. Asetetaan nimeksi ovi tilaksi käytössä viivesilmukaksi ei toistuvaksi hälytykseksi ei käytössä tyypiksi NC (Normal Closed) Kuva 23. Määritellään liike-silmukan asetukset. Asetetaan nimeksi liike tilaksi käytössä viivesilmukaksi ei toistuvaksi hälytykseksi ei käytössä tyypiksi NC (Normal Closed) 15

16 ANTURIT Määritellään järjestelmään kytketyt anturit, jotka voidaan asettaa laukaisemaan hälytyksen esimerkiksi lämpötilan noustessa riittävän suureksi. Kuva 24. Järjestelmään kytketyt anturit. KAMERA Järjestelmään voidaan kytkeä IP-kamera, joka ottaa kuvan halutusta paikasta esimerkiksi oven auetessa. Asetetaan ESIMERKIKSI nimeksi kamera1 kameran osoitteeksi portiksi 80 http-autentikoinniksi kyllä käyttäjänimeksi admin salasanaksi password kuvankaappauspoluksi kuvaa ja lähetä toiminnoksi seuraa silmukkaa ovi 16

17 Kuva 25. Järjestelmään kytketyt kamerat ja niiden asetukset. OHJAUKSET Järjestelmällä voidaan ohjata esimerkiksi lamppua. FERCS10 järjestelmä ohjaa relettä saatuaan ohjauksen, joka taas ohjaa lampun päälle/pois. Lamppua ohjaava rele kytketään suoraan FERCS10:n OUTPUT kanavaan, katso kuva 26. Kuva 26. Keltaiset johdot releeltä kytkettynä OUTPUT:iin. 17

18 Kuva 27. Järjestelmän ohjaukset. HALLINTA Hallinta asetuksista voidaan käynnistää järjestelmä uudelleen, palauttaa tehdasasetukset tai päivittää ohjelmisto. Kuva 28. Hallinta asetukset Järjestelmä tulee käynnistää uudelleen, kun siihen kytketään esimerkiksi antureita, kameroita ym. 18

19 SONY IPELA KAMERAN ASENTAMINEN Asetetaan kameran mukana tullut CD levy asemaan, ja asenna IP Setup Program sovellus. Kuva 29.IP-kameran levykkeellä olevat tiedostot. Kuva 30. IP Setup Program ohjelma. Ohjelmassa voidaan asettaa IP-kameralle uusi IP-osoite, yhdyskäytävä sekä maski. Asetetaan halutut osoitteet IP Setup Program ohjelmaan: IP-osoite Yhdyskäytävä Maski

20 HUOM! Otetaan Windowsin palomuuri pois päältä, jotta yhteys kameran ja tietokoneen välillä toimii. Kun osoitteet ovat asetettu, selaimeen kirjoitettaessa kameran IP-osoite, sen kotisivut pitäisi aueta. Kotisivuilta voidaan määritellä kameran asetuksia ja seurata live-kuvaa kamerasta. Kuva 31. Sony IPELA kameran kotisivut. 20

21 LIITTEET (Fercs 10 alkuperäisestä asennus- ja käyttöohjeesta) 21
