KÄYTTÖOHJE. M2M Point - to - Point

Transkriptio

1 KÄYTTÖOHJE M2M Point - to - Point

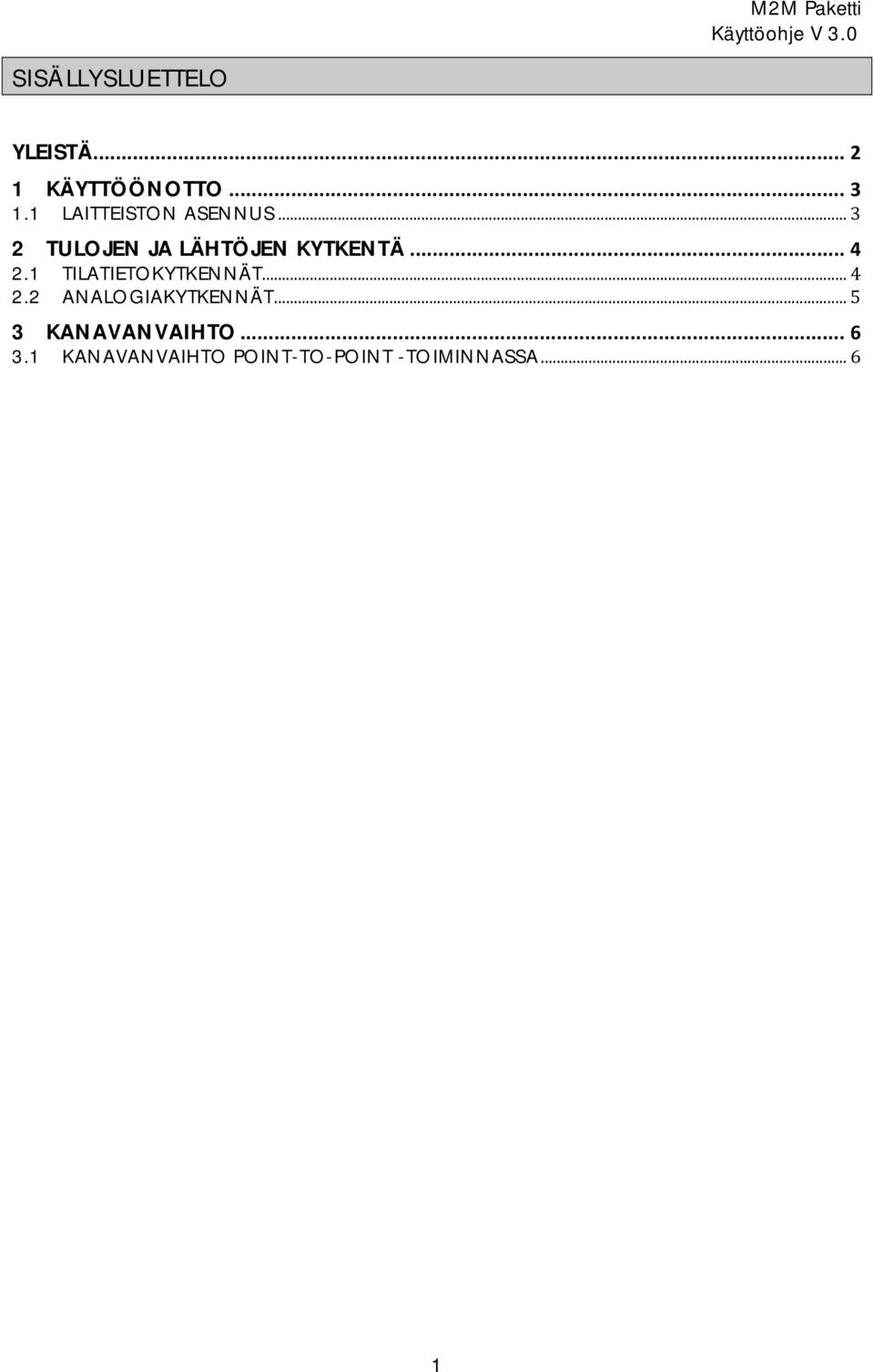

2 M2M Paketti SISÄLLYSLUETTELO YLEISTÄ 1 KÄYTTÖÖNOTTO 1.1 LAITTEISTON ASENNUS 2 TULOJEN JA LÄHTÖJEN KYTKENTÄ 2.1 TILATIETOKYTKENNÄT 2.2 ANALOGIAKYTKENNÄT 3 KANAVANVAIHTO 3.1 KANAVANVAIHTO POINT-TO-POINT -TOIMINNASSA 1

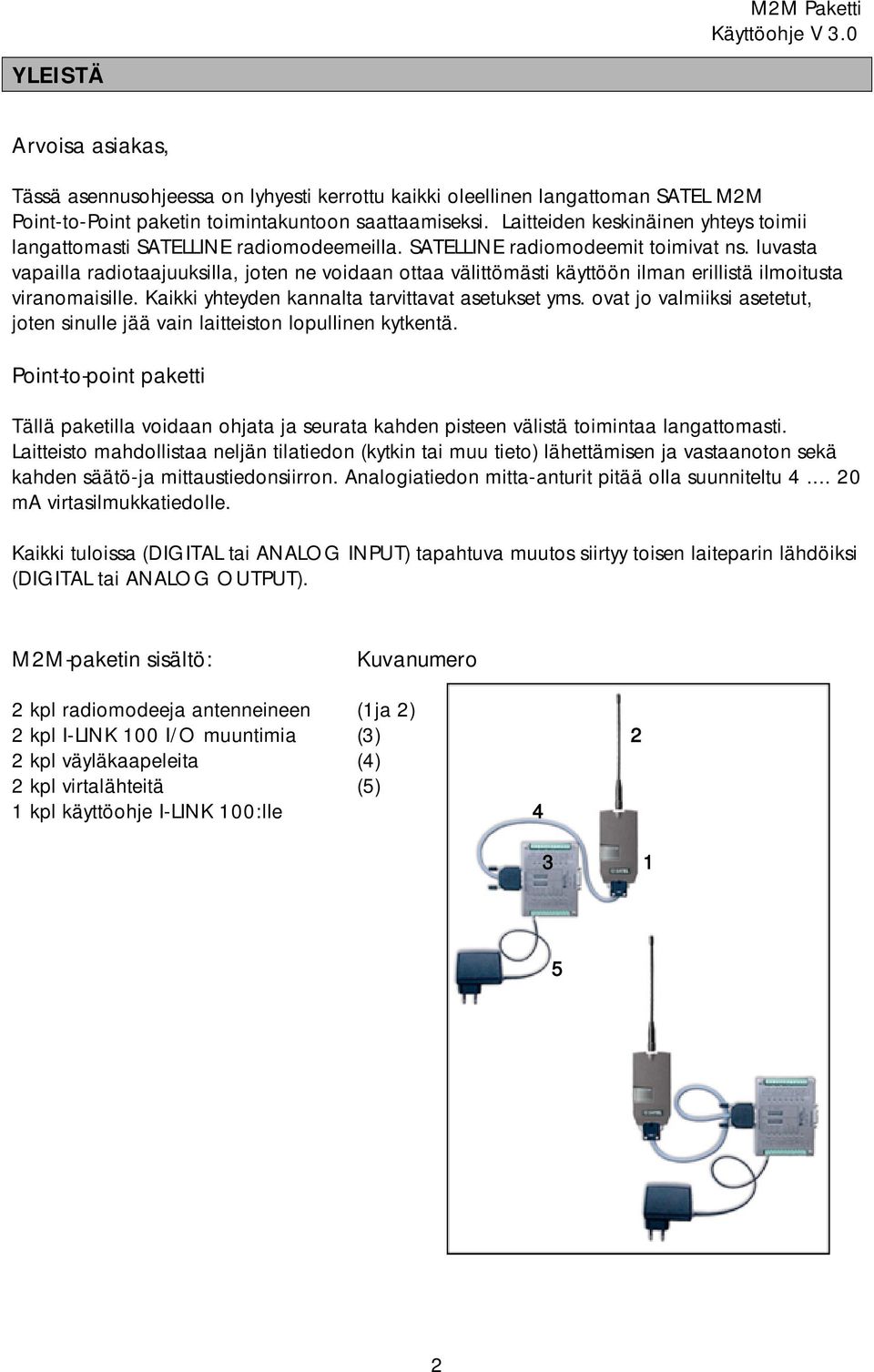

3 YLEISTÄ M2M Paketti Arvoisa asiakas, Tässä asennusohjeessa on lyhyesti kerrottu kaikki oleellinen langattoman SATEL M2M Point-to-Point paketin toimintakuntoon saattaamiseksi. Laitteiden keskinäinen yhteys toimii langattomasti SATELLINE radiomodeemeilla. SATELLINE radiomodeemit toimivat ns. luvasta vapailla radiotaajuuksilla, joten ne voidaan ottaa välittömästi käyttöön ilman erillistä ilmoitusta viranomaisille. Kaikki yhteyden kannalta tarvittavat asetukset yms. ovat jo valmiiksi asetetut, joten sinulle jää vain laitteiston lopullinen kytkentä. Point-to-point paketti Tällä paketilla voidaan ohjata ja seurata kahden pisteen välistä toimintaa langattomasti. Laitteisto mahdollistaa neljän tilatiedon (kytkin tai muu tieto) lähettämisen ja vastaanoton sekä kahden säätö-ja mittaustiedonsiirron. Analogiatiedon mitta-anturit pitää olla suunniteltu ma virtasilmukkatiedolle. Kaikki tuloissa (DIGITAL tai ANALOG INPUT) tapahtuva muutos siirtyy toisen laiteparin lähdöiksi (DIGITAL tai ANALOG OUTPUT). M2M-paketin sisältö: Kuvanumero 2 kpl radiomodeeja antenneineen (1ja 2) 2 kpl I-LINK 100 I/O muuntimia (3) 2 2 kpl väyläkaapeleita (4) 2 kpl virtalähteitä (5) 1 kpl käyttöohje I-LINK 100:lle

4 1 KÄYTTÖÖNOTTO M2M Paketti 1.1 LAITTEISTON ASENNUS Valitse asennuspaikat siten, että tuotteet voidaan helposti kiinnittää. Mikäli mahdollista, molempien laitteiden paikka olisi hyvä valita niin, että niiden antennien väliin jää mahdollisimman vähän radiosignaaleille haitallisia esteitä, kuten esimerkiksi seiniä tms. 1. Kytke antenni (2) radiomoodeemiin (1). 2. Liitä väyläkaapeli (4) radiomodeemiin ja I-LINK 100:aan (3). 3. Kytke virtalähde (5) I-LINK 100:n ruuviliitimiin 9-30VDC, siten, että virtalähteen musta johto tulee miinus-napaan (-) ja punainen tulee plus-napaan (+). 4. Tee nämä samat kytkennät myös toiselle laitteistolle, jolloin saat näistä keskenään toimivan laiteparin

5 2 TULOJEN JA LÄHTÖJEN KYTKENTÄ M2M Paketti Kun M2M-paketti on asennettu, jää jäljelle enää varsinainen tulojen ja lähtöjen kytkentä. Tilamuutos lähdössä saadaan aikaiseksi, kun toisen laitteen vastaavassa tulossa tapahtuu muutos esimerkiksi siten, että tulon I2 taso muuttuu 0:sta +12 V:iin tai päinvastoin, jolloin lähdön O2 sisäisen releen kosketinkärjet yhdistyvät tai avautuvat. Näiden kärkien avulla voit tehdä haluamasi toiminnan kytkemällä niiden kautta plussaa tai miinusta haluamallesi laitteelle. Kärkien kautta voidaan myös ohjata 230 Voltin laittetta maksimissaan 2 Ampeerin virralla. Analogia-tiedon päivitys esim. mitta-anturilta saadaan lähetetyksi toiselle I-LINK 100:lle TIMEasetuksella valittavan ajan puitteissa, joka on valittavissa jatkuvasta lähetyksestä 120 minuuttiin. 2.1 TILATIETOKYTKENNÄT 1. Kytke lähettävän laitteen mihin tahansa tuloon (DIGITAL INPUT) kytkin- tai muu tilatieto siten, että saat tilamuutoksen tulossa, eli +12 V päälle tai pois. Plus-jännitteen voit ottaa virtalähteen +-ruuvista tai sen vieressä olevasta erillisestä +-lähdöstä. 2. Kytke vastaanottavan I-LINK 100:n vastaavaan lähtöön kytkettävä laite, jota haluat ohjata. Kytkettävä laite Käyttöjännite 4

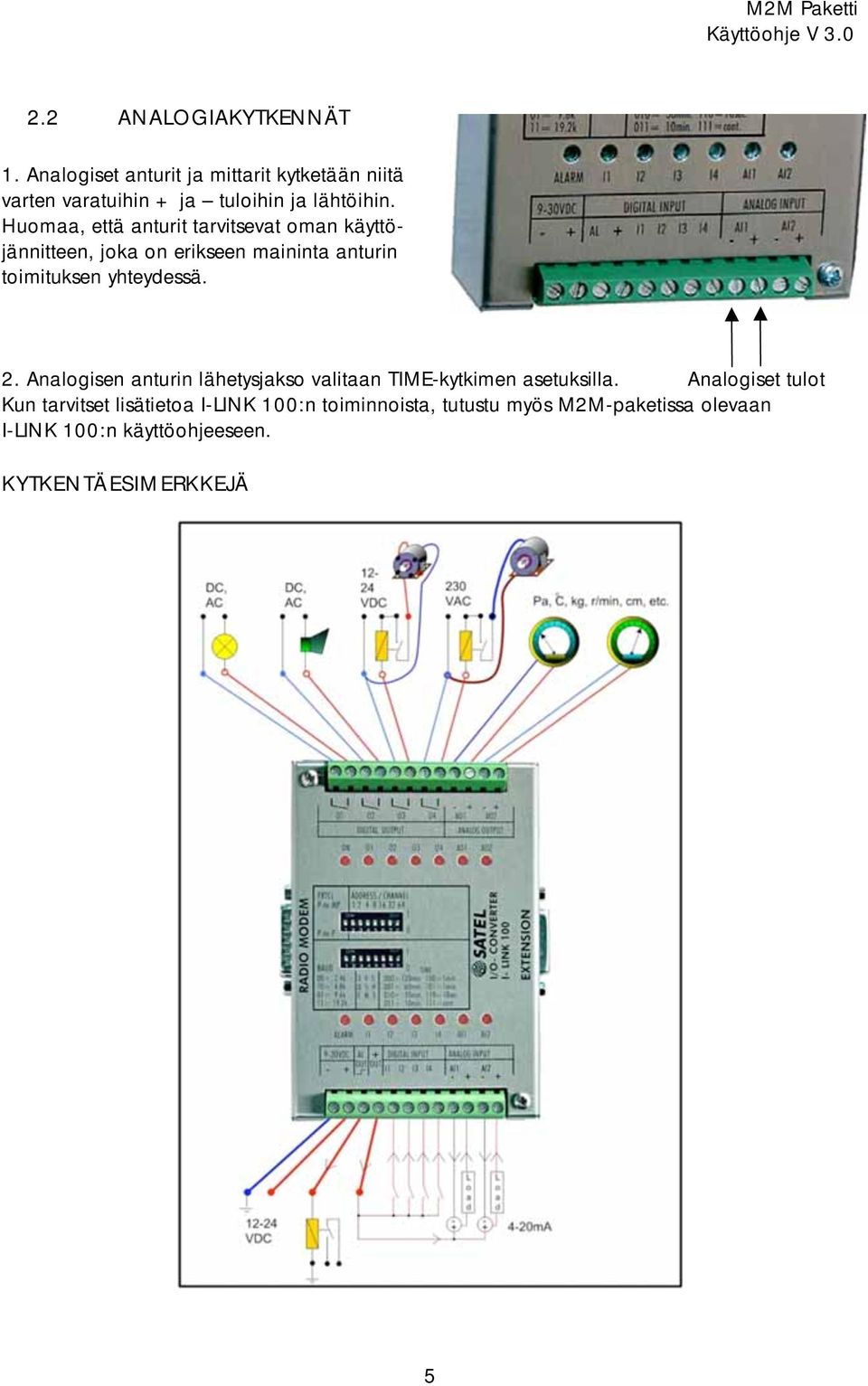

6 M2M Paketti 2.2 ANALOGIAKYTKENNÄT 1. Analogiset anturit ja mittarit kytketään niitä varten varatuihin + ja tuloihin ja lähtöihin. Huomaa, että anturit tarvitsevat oman käyttöjännitteen, joka on erikseen maininta anturin toimituksen yhteydessä. 2. Analogisen anturin lähetysjakso valitaan TIME-kytkimen asetuksilla. Analogiset tulot Kun tarvitset lisätietoa I-LINK 100:n toiminnoista, tutustu myös M2M-paketissa olevaan I-LINK 100:n käyttöohjeeseen. KYTKENTÄESIMERKKEJÄ 5

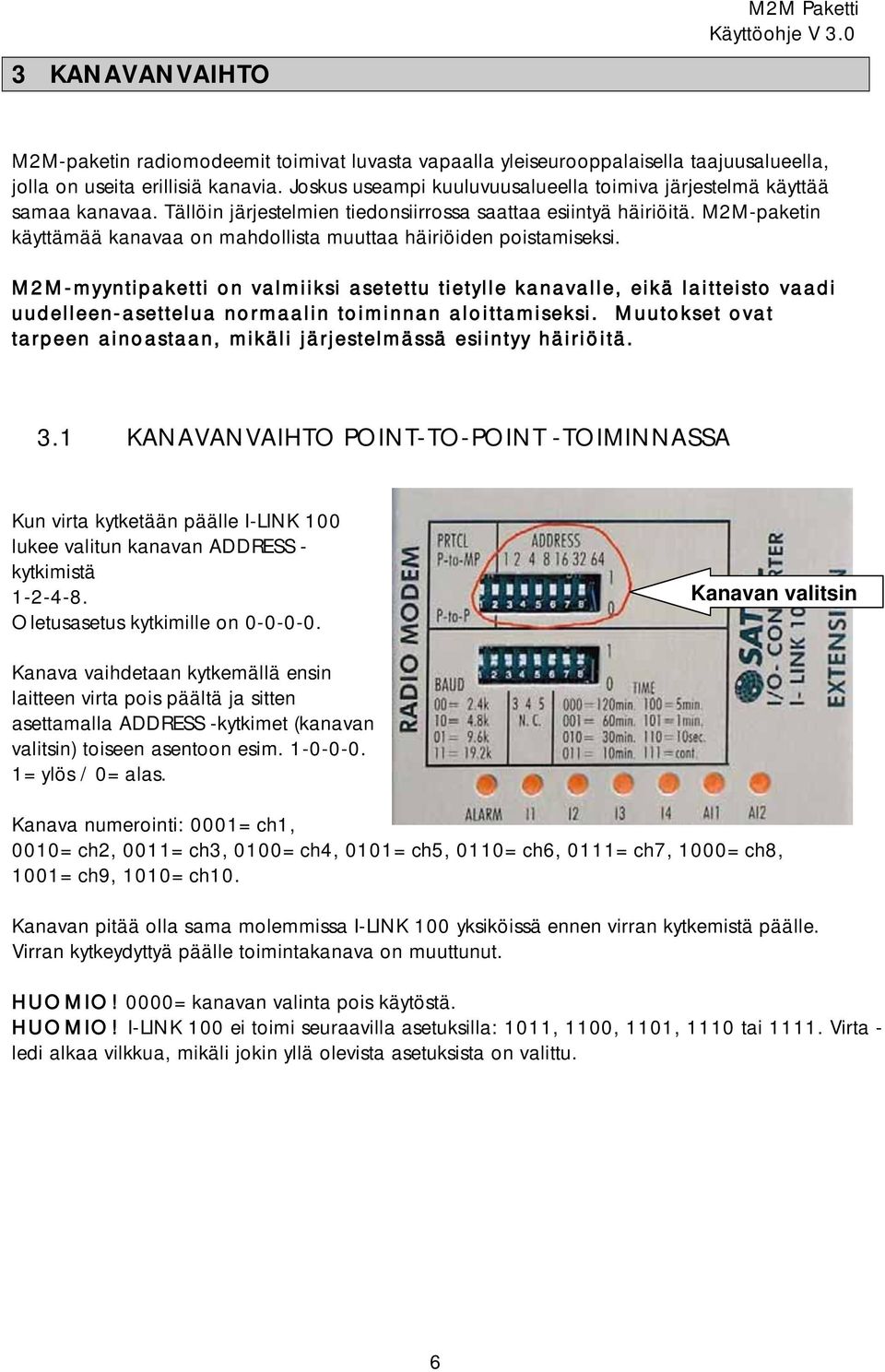

7 3 KANAVANVAIHTO M2M Paketti M2M-paketin radiomodeemit toimivat luvasta vapaalla yleiseurooppalaisella taajuusalueella, jolla on useita erillisiä kanavia. Joskus useampi kuuluvuusalueella toimiva järjestelmä käyttää samaa kanavaa. Tällöin järjestelmien tiedonsiirrossa saattaa esiintyä häiriöitä. M2M-paketin käyttämää kanavaa on mahdollista muuttaa häiriöiden poistamiseksi. M2M-myyntipaketti on valmiiksi asetettu tietylle kanavalle, eikä laitteisto vaadi uudelleen-asettelua normaalin toiminnan aloittamiseksi. Muutokset ovat tarpeen ainoastaan, mikäli järjestelmässä esiintyy häiriöitä. 3.1 KANAVANVAIHTO POINT-TO-POINT -TOIMINNASSA Kun virta kytketään päälle I-LINK 100 lukee valitun kanavan ADDRESS - kytkimistä Oletusasetus kytkimille on Kanavan valitsin Kanava vaihdetaan kytkemällä ensin laitteen virta pois päältä ja sitten asettamalla ADDRESS -kytkimet (kanavan valitsin) toiseen asentoon esim =ylös / 0=alas. Kanava numerointi: 0001=ch1, 0010=ch2, 0011=ch3, 0100=ch4, 0101=ch5, 0110=ch6, 0111=ch7, 1000=ch8, 1001=ch9, 1010=ch10. Kanavan pitää olla sama molemmissa I-LINK 100 yksiköissä ennen virran kytkemistä päälle. Virran kytkeydyttyä päälle toimintakanava on muuttunut. HUOMIO! 0000=kanavan valinta pois käytöstä. HUOMIO! I-LINK 100 ei toimi seuraavilla asetuksilla: 1011, 1100, 1101, 1110 tai Virta - ledi alkaa vilkkua, mikäli jokin yllä olevista asetuksista on valittu. 6
