1 TeleWell TW-EA716 ADSL modeemi Palomuuri 4 porttinen 10/100 Mbps kytkin Pikaohje Copyright Easytel Oy Finland

2 Pikaohje Huomautus! Lisäohjeita on englanninkielisessä ohjekirjassa. Paketin sisältö 1. TW-EA716 laite 2. CD-ROM, jossa lisäohjeita laitteelle 3. RJ-11 ADSL/puhelinkaapeli 4. 1 suora CAT-5 Ethernet-kaapeli 5. 1 AC-DC sähkömuuntaja (12V DC, 1A) 6. Tämä pikaohje suomeksi ja englanniksi Etupaneelin merkkivalot LEDIT 1 PWR Virran merkkivalo Toiminto / käyttö 2 SYS Palaa, kun laite on toimintavalmis 3 LAN 1 Palaa, kun laite on kytkeytynyt Ethernet verkkolaitteeseen Vihreä=100Mbps; Oranssi= 10Mbps Vilkkuu, kun tietoa siirretään LAN 2-4 Toiminnot ovat samat kuin LAN 1 -portilla 7 MAIL Kertoo sähköpostin saapumisesta. 1

3 TW-EA716 ADSL modeemi, palomuuri, 4 x 10/100 Mbps kytkin 9 PPP Palaa, kun PPPoA/PPPoE yhteys on päällä 13 ADSL Palaa, kun modeemi on yhteydessä ADSL keskukseen Takapaneelin liitynnät Portti LINE/ Puhelinverkkoliityntä Console/ Konsoliportti LAN/ Lähiverkko 1X 4X (RJ-45 liitin) Reset/ Nollaus PWR / Virta Power Switch/ Virta katkaisin Toiminto / käyttö Tästä liittimestä modeemi kytketään ADSLkeskukseen (RJ-11). Kyseistä porttia käytetään vain erikoistilanteissa. LAN-liittimiin kytketään tietokoneiden Ethernet- kaapelit. Kuhunkin porttiin Ethernetkaapeli (suora) ja toinen pää kytketään tietokoneen verkkokortille tai toiseen kytkimeen 10Mbps tai 100Mbps nopeudella. Palauttaa laitteen tehdasasetuksille Tähän kytketään modeemin sähkömuuntaja. Virta päälle / pois päältä 2

4 Pikaohje Laitteen käyttöönotto 1. Kytke laite lähiverkkoon LAN (1-4) portista 10/100 Mbps Ethernet (RJ45). Kytke laite ADSL yhteydelle LINE liittimestä (RJ11) puhelinjohdolla puhelinpistorasiaan tai ADSL -suotimen modem liittimeen. 2. Kytke virta laitteelle. 3. Tarkista, että Power- ja LAN merkkivalot palavat. 4. Tarkista, että olet poistanut palomuuriohjelman koneestasi (Uninstall). 3

5 TW-EA716 ADSL modeemi, palomuuri, 4 x 10/100 Mbps kytkin Windows 95/98/Me verkkoasetukset 1. Tarkista, että verkkokortin asetukset IP ja DNS eli nimipalvelin ovat kuvien mukaisia. 4

6 Pikaohje Windows NT4.0 verkkoasetukset 1. Tarkista, että verkkokortin IPasetukset ovat kuvan mukaiset. 2. Tarkista, että verkkokortin DNS eli nimipalvelin alueella olevat asetukset ovat kuvan mukaisia. 5

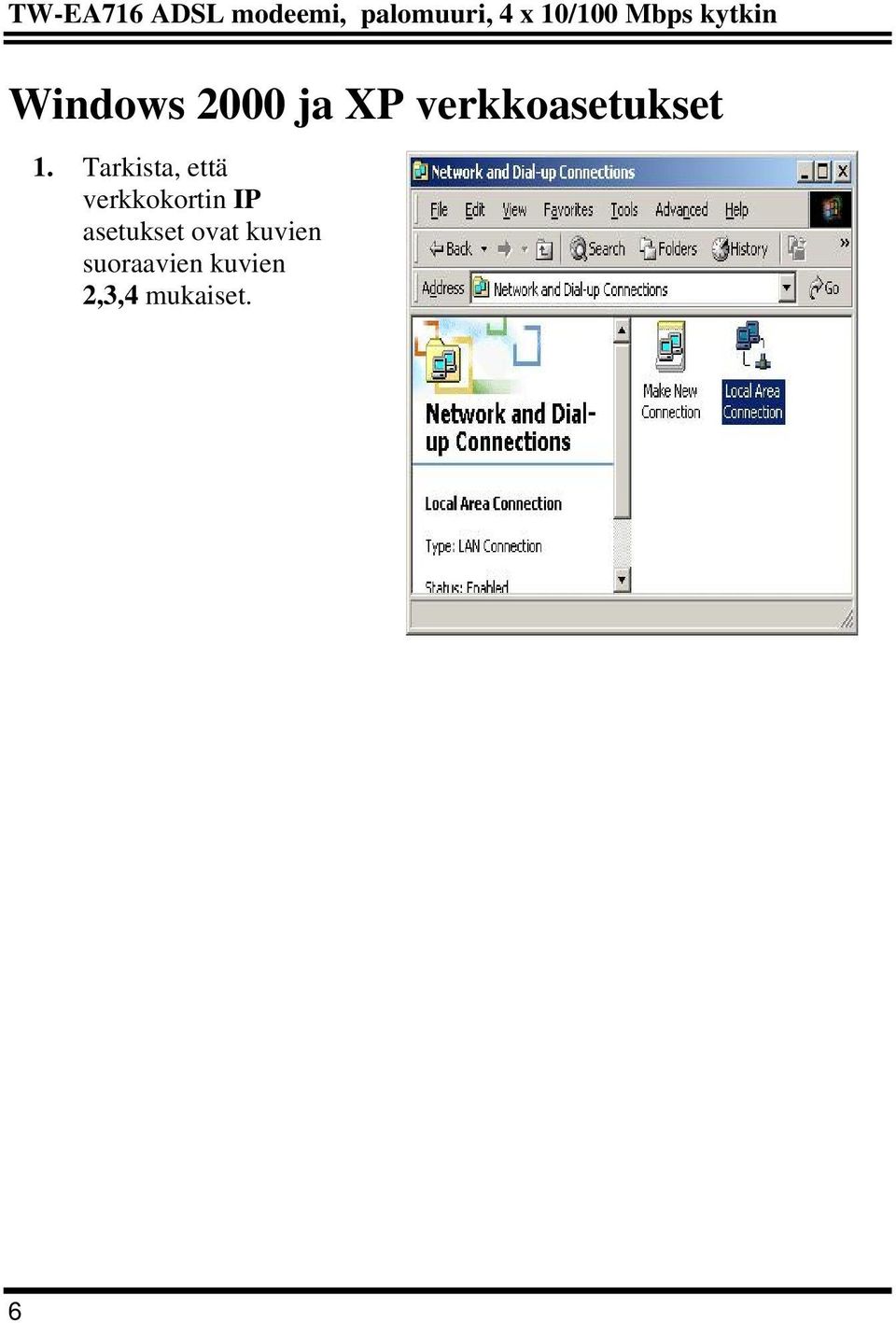

7 TW-EA716 ADSL modeemi, palomuuri, 4 x 10/100 Mbps kytkin Windows 2000 ja XP verkkoasetukset 1. Tarkista, että verkkokortin IP asetukset ovat kuvien suoraavien kuvien 2,3,4 mukaiset. 6

8 Pikaohje 2. Kuva 2 3. Kuva 3 7

9 TW-EA716 ADSL modeemi, palomuuri, 4 x 10/100 Mbps kytkin 4. Kuva 4 8

10 Pikaohje TW-EA716 -laitteen asetukset Käytettävän Internet-selaimen tulee olla IE5 tai uudempi, Netscape 4.7 tai uudempi tai Opera 7 tai uudempi. 1. Käynnistä Internet-selain ja anna osoitteeksi joka on laitteen hallintaosoite sekä paina Enter - näppäintä. 9

11 TW-EA716 ADSL modeemi, palomuuri, 4 x 10/100 Mbps kytkin 2. Laite pyytää käyttäjätunnusta ja salasanaa. Oletustunnus on admin ja admin tai pelkkä Enter Laitteen oletusasetukset Laite antaa omalla DHCP palvelimella IP osoitteet oman verkon koneille (LAN ja WLAN) Hakee yhden IP- osoitteen itselleen operaattorilta ja asettaa NAT protokollan päälle. Palomuuri on oletuksena päällä estäen kaiken Internetistä tulevan liikenteen, jos saapuva paketti ei ole pyydetty omasta verkosta. Asetusten muutokset eri ADSL - operaattoreille Valitse Asetukset / WAN / Operaattori ja valitse kohta Muuta sekä aseta operaattorin antama protokolla sekä sille oikea VCI ja VPI sekä talleta asetus. Pikakäynnistys kohdan kautta muutat asetuksia muille operaattoreille. PPPoA, PPPoE, 1483 Routed IP VC-Mux, 1483 Routed IP LLC, Classical IP (1577), 1483 Bridged IP VC-Mux, 1483 Bridged IP LLC, VC-Mux. Laitteen oletusasetus on sellaiseltaan sopiva Sonera koti ADSL yhteydelle, VPI=0 ja VCI=33. Saunalahti tai Elisa muuta VCI arvoksi 100.

12 Pikaohje Protokollan ja sen asetukset antaa ADSL - operaattori 4. Valitse tallennus / Apply, ja lopuksi pitää valita kohta Tallenna tiedot laitteen flash muistiin. Yhteyden muodostus Internettiin Tarkista, että laite vastaa ping komentoon (MS- DOS C: ipconfig ) kehotteessa tai kohdassa Käynnistä/Suorita ping OK. Kokeile Internet-selaimella oman operaattorisi kotisivua, jos kaikki asetukset ovat oikein niin sivu aukeaa ja laite on valmis 11

13 TW-EA716 ADSL modeemi, palomuuri, 4 x 10/100 Mbps kytkin käyttöön. Internet-selaimessa ei saa olla proxy -asetuksia päällä. Palomuuriasetukset Laite estää oletuksena kaiken saapuvan liikenteen, jos kyseinen paketti ei ole pyydetty omasta verkosta. 12

14 Pikaohje Hyväksynnät 13
