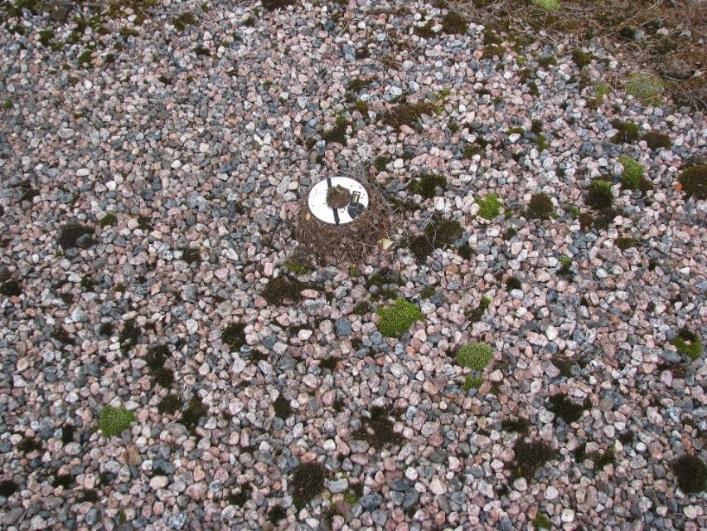

Kuva 1. Kaivon sihti mennyt tukkoon roskista. Sihti oli putsattu edellisen kerran noin viikko ennen katselmusta.

HTML
DOWNLOAD

Koko: px

Aloita esitys sivulta:

Download "Kuva 1. Kaivon sihti mennyt tukkoon roskista. Sihti oli putsattu edellisen kerran noin viikko ennen katselmusta."

Anton Ketonen
5 vuotta sitten
Katselukertoja:

Muistio kohdekäynnistä 1 (5) 18.8.2017 Kohde Tapiolan uimahalli Aika 17.8.2017 Tekijä Läsnä Teemu Lensu, Ins.

1 Muistio kohdekäynnistä 1 (5) Kohde Tapiolan uimahalli Aika Tekijä Läsnä Teemu Lensu, Ins. AMK Tomi Ovaska, Espoon kaupunki Teemu Lensu, A-Insinöörit Suunnittelu Oy Kohteessa katselmoitiin vanhan, vuonna 1963 valmistuneen osan vesikattoa. Vesikate on uusittu vuonna 2003, jonka yhteydessä on uusittu myös iso kattoikkuna ja tehty uusi kattoikkuna/savunpoistoluukku portaikkoon 1. Yläpohjan lämmöneristeenä ovat alkuperäiset tojalevyt, ks. YP3. Katteen päällä on singelikerros eikä kokonaiskuvaa kermin kunnosta saanut. Tarkasteltavassa kohdassa kermi näytti hyväkuntoiselta. Kumibitumikermikatteen tekninen käyttöikä on olosuhteista riippuen vuotta. Katolla on kuusi kattokaivoa. Neljän kaivon poistoputken halkaisija on 100 mm ja kahden 70 mm. Kaivoa kohden kattopinta-alaa on ~265 m m 2. Toimivat Katot 2013 julkaisun mukaan kaivon poistoputken koon pitäisi olla vähintään 100 mm ja kattoneliöitä kaivoa kohden m 2. Liian pieni kaivojen määrä ja poistoputkien koko näkyy sateiden aikana. Kaivot eivät vedä tarpeeksi ja vesi lammikoituu laajalle alueelle kaivojen ympärille. Vanhan osan kaivoissa ei ole erillistä rengassiivilää lisäsihtinä, ks. kattokuva. Kohteessa oleva iso kattoikkuna vuotaa repsottavien tiivisteiden ja peitelistojen välistä. Ilmeisesti listojen ruuvikiinnitys on päässyt näissä kohdissa pettämään. Listat pitäisi irrottaa, tiivisteet uusia ja kiinnittää listat uudelleen pitävästi. Katolla on kemikaalihuoneen vuonna 2003 poistopuhallin. Kemikaalihuoneessa on mm. rikkihappoa ja natriumhypokloriittia ja puhallin on kärsinyt kemikaalirasituksesta. Alkuperäisten pienten kattokupujen kaulukset ovat vanhojen rakennesuunnitelmien mukaan betonia ja vuonna 2003 tehdyssä kattokuvussa leca-harkkoa. Kaulusten päällä kiertää puukehys, joka on osin käsittelemätöntä. Puukehyksessä on havaittavissa vaurioita sisäpuolelta tiivistyneen kosteuden vuoksi. Kattokuvut sijaitsevat pukuhuoneiden yläpuolella, jossa kosteusprosentti on suuri. Nykyinen kulku vesikatolle kattokuvun/savunpoistoluukun kautta on hankalaa. Lisäksi kulku vesikatolle tapahtuu yleisötilojen kautta. Käyttäjän toiveena on uusi helppokulkuisempi huoltoreitti katolle esimerkiksi iv-konehuoneen kautta. Kuva 1. Kaivon sihti mennyt tukkoon roskista. Sihti oli putsattu edellisen kerran noin viikko ennen katselmusta. A-Insinöörit Rakennuttaminen Oy ESPOO HELSINKI KUOPIO OULU PORI TAMPERE TURKU p , Y-tunnus

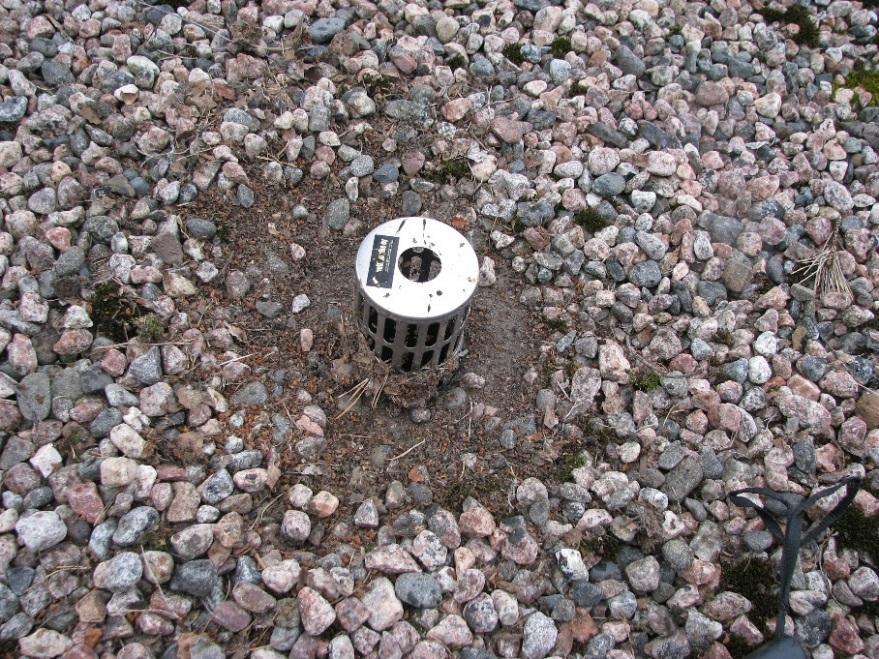

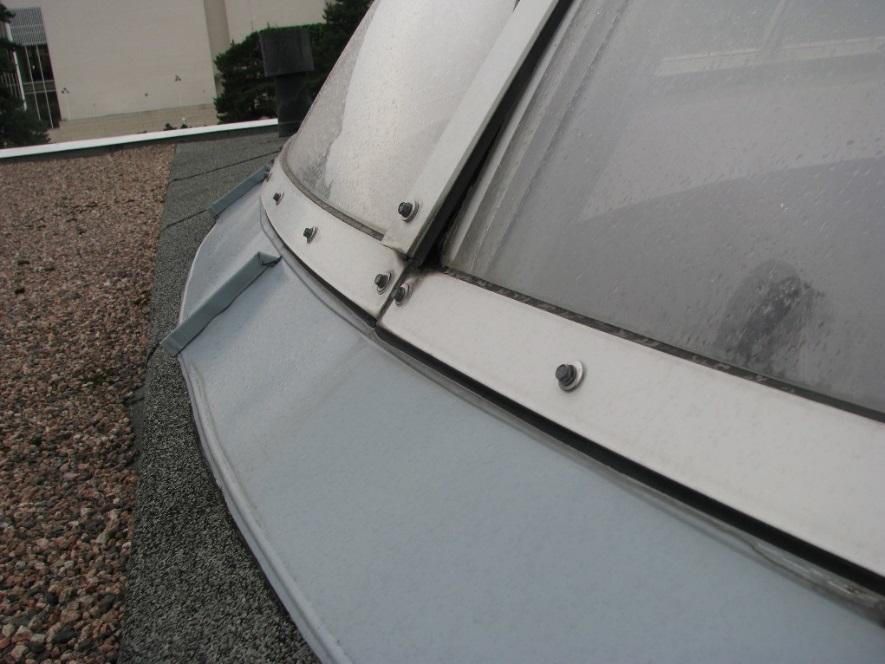

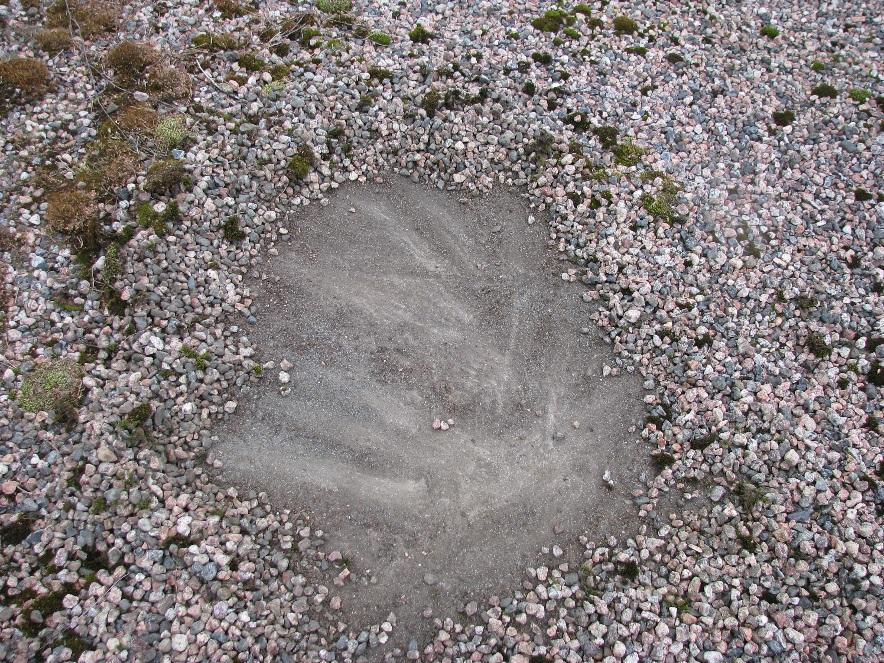

2 2 (5) Kuva 2. Vanhan osan kaivoissa ei ole erillistä rengassiivilää lisäsihtinä. Kuva 3. Kattoikkunan peitelistat ja tiivisteet repsottavat monin paikoin. Kuva 4. Kermikate singelin alla näytti hyväkuntoiselta. Sirotepinta on kulunut pois.

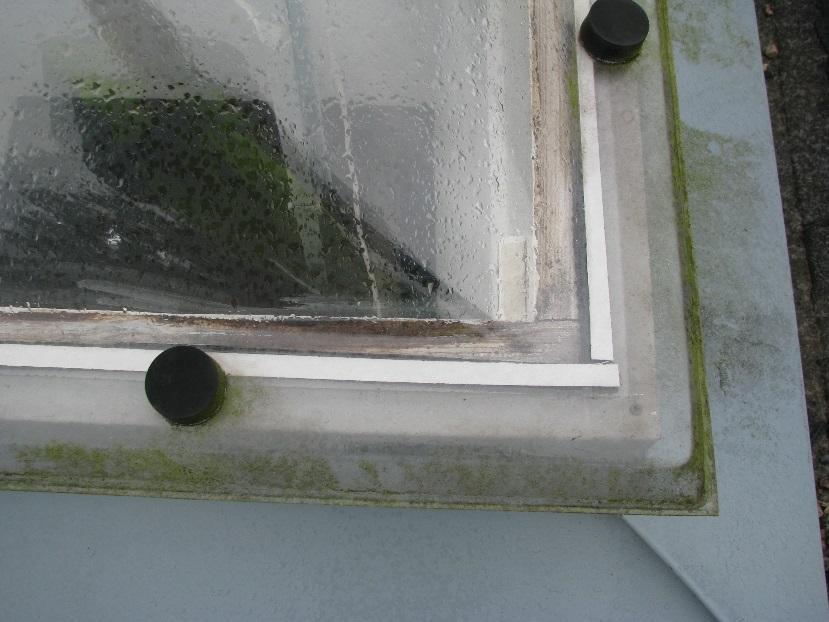

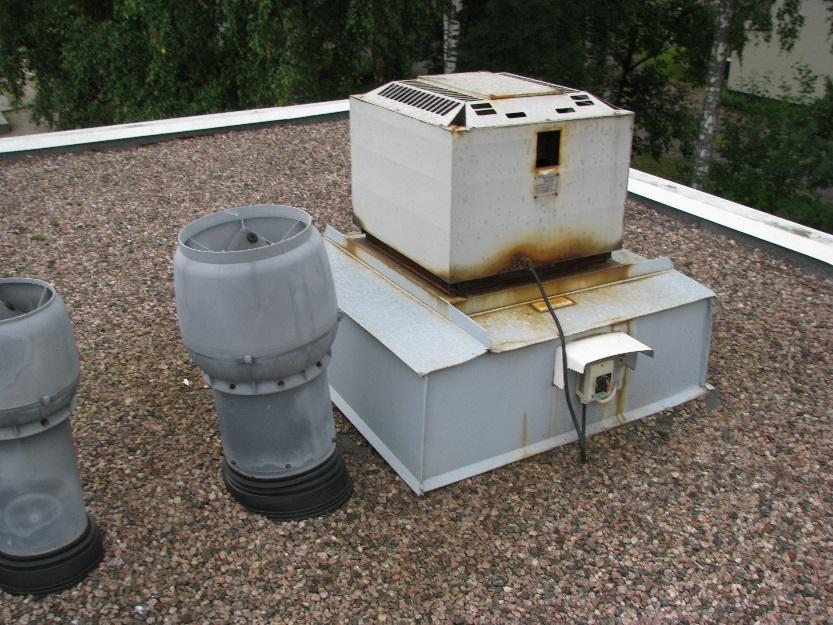

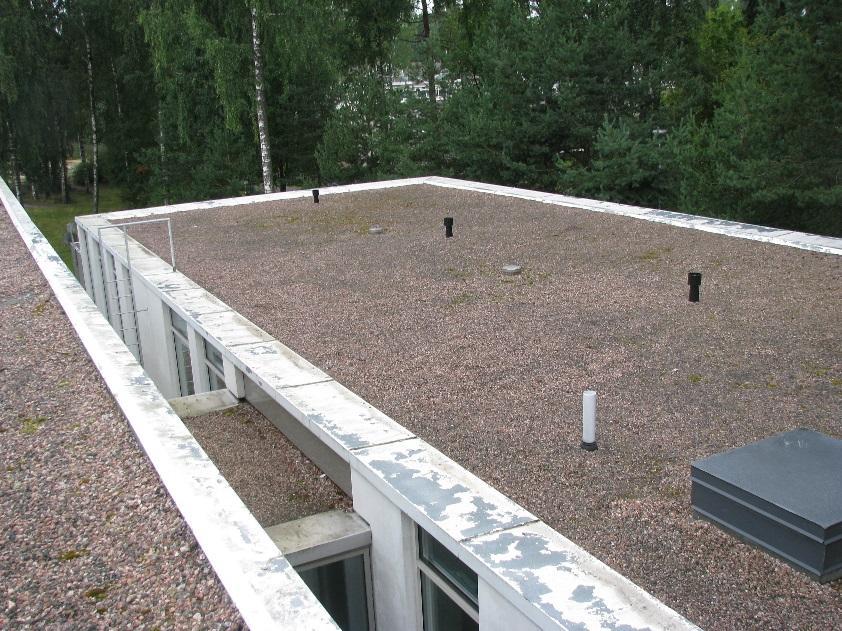

3 3 (5) Kuva 5. Sinkityn räystäspellin maalipinta hilseilee. Pellit huoltomaalattu pari kertaa vuoden 2003 jälkeen. Kuva 6. Kattokupujen jalustojen puuosat vaativat huoltoa Kuva 7. Vuonna 2003 uusittu kemikaalihuoneen poistopuhallin

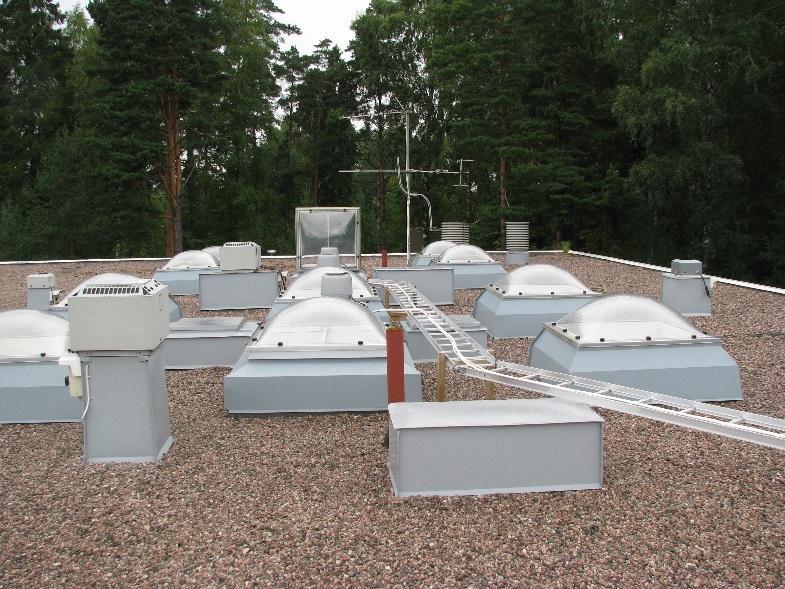

4 (5) Kuva 8. Yleiskuva kattokuvuista ja iv-hormeista. Pellit on hiljattain huoltomaalattu. Yhteenveto: Vesikate on uusittu vuonna 2003 eikä sitä kuntonsa puolesta tarvitse vielä uusia.

4 4 (5) Kuva 8. Yleiskuva kattokuvuista ja iv-hormeista. Pellit on hiljattain huoltomaalattu. Yhteenveto: Vesikate on uusittu vuonna 2003 eikä sitä kuntonsa puolesta tarvitse vielä uusia. Yläpohjarakenne vanhoine eristeineen on kuitenkin nykymittapuulla kylmä ja olisi perusteltua uusia vesikatto lämmöneristeineen viimeistään siinä vaiheessa, kun nykyinen vesikate on käyttöikänsä päässä. Jos vesikatolle on tulossa paljon uusia läpivientejä ja uusi kulkureitti toteutetaan, koko vesikaton uusimista kannattaa harkita jo samassa yhteydessä. Jos isompia toimenpiteitä ei tehdä, kiireellisimpinä toimenpiteinä ovat ison kattoikkunan korjaus, sammaloituneen singelin vaihto (koskee myös laajennusosan kattoa), kattokaivojen lisääminen/isompien kaivojen asentaminen ja kaivojen varustaminen rengassiivilällä. LVI-suunnittelija mitoittaa poistoputkien koot ja ottaa kantaa kemikaalihuoneen poistopuhaltimeen. Hilseilevät räystäspellitykset on suositeltavaa uusia esim. PVDF-pinnoitettuina. Kattokupujen puukehykset huoltomaalataan. Huonokuntoiset puuosat vaihdetaan kokonaan. Liitteet: Liite 1. Vesikatto, havaintojen paikannuskaavio Liite 2. Yläpohjan rakennetyyppi vuodelta 2003 Muuta asiaa: Vesikaton lisäksi kohde kierrettiin salaojakorjausta ajatellen. Vanhojen suunnitelmien perusteella salaojat on uusittu vanhalla osan eteläsivulla vuoden 2003 peruskorjauksessa. Vanhan osan itäsivulla on suunnitelman mukaan tätä vanhemmat salaojat. Vuotta 2003 vanhemmista salaojista rakennesuunnittelijalla ei ole käytössään dokumentteja tai kuvausraportteja. Mahdollista salaoja- ja sokkelikorjausta itäpäädyssä hankaloittavat kolmet sisäänkäynnin portaat, jotka vanhojen suunnitelmien (2003) mukaan on perustettu vähintään 1,5 metrin syvyyteen. Vuonna 2016 tehdyn koekuopan perusteella sokkeli on puutteellisesti vedeneristetty.

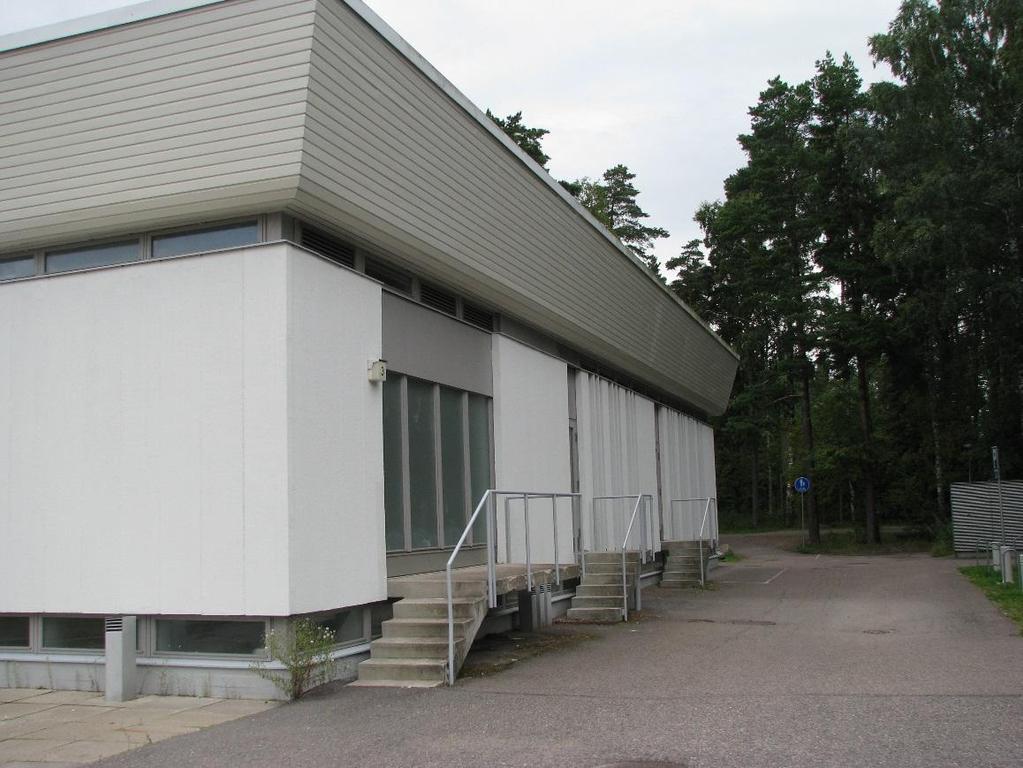

5 Kuva 9. Itäpäädyssä ei ole uusittu salaojia 5 (5)
