1 Radonkorjauskoulutus Lahti Työpaikkojen radonkorjauksista Olli Holmgren Holmgren

2 TYÖPAIKAT Samat perusmenetelmät, kuin asunnoille Imureiden tehot pinta-alojen mukaan Tiivistettävät raot usein isompia Ilmanvaihto tehokkaampaa, kuin asunnoissa Holmgren

3 Suuret rakennukset Radonkorjaukset radonimuri ja radonkaivo (sora-alueet) tiivistämistöitä, laatan reuna-alueet, tukipilarien liitokset ilmanvaihdon käyttöjan ja alipaineisuuden säätöjä Uudisrakennusten suunnittelu radonputkiston suunnittelu, sovelletaan RT Radonin torjunta (LVI , KH ), 2012 laatan ja perusmuurin liitokset tiivistettävä rakennuksen alla olevat putkikanavat - erittäin haastava ongelma Holmgren

radonputkiston suunnittelu, sovelletaan RT 81-11099 Radonin torjunta (LVI 37-10513, KH 27-00510), 2012 laatan ja

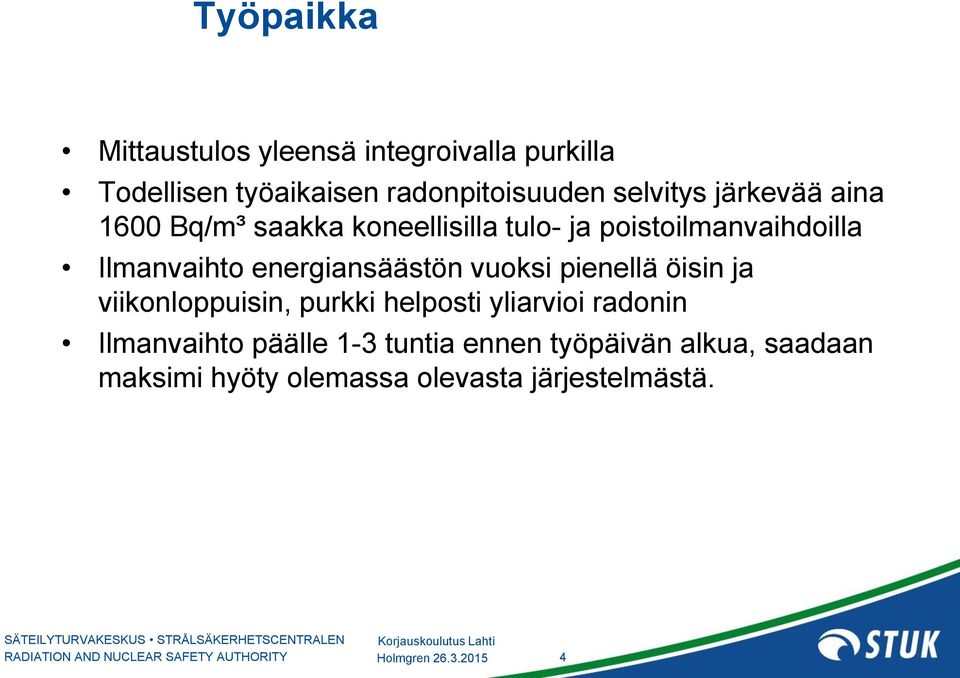

4 Työpaikka Mittaustulos yleensä integroivalla purkilla Todellisen työaikaisen radonpitoisuuden selvitys järkevää aina 1600 Bq/m³ saakka koneellisilla tulo- ja poistoilmanvaihdoilla Ilmanvaihto energiansäästön vuoksi pienellä öisin ja viikonloppuisin, purkki helposti yliarvioi radonin Ilmanvaihto päälle 1-3 tuntia ennen työpäivän alkua, saadaan maksimi hyöty olemassa olevasta järjestelmästä. Holmgren

energiansäästön vuoksi pienellä öisin ja viikonloppuisin, purkki helposti yliarvioi radonin Ilmanvaihto

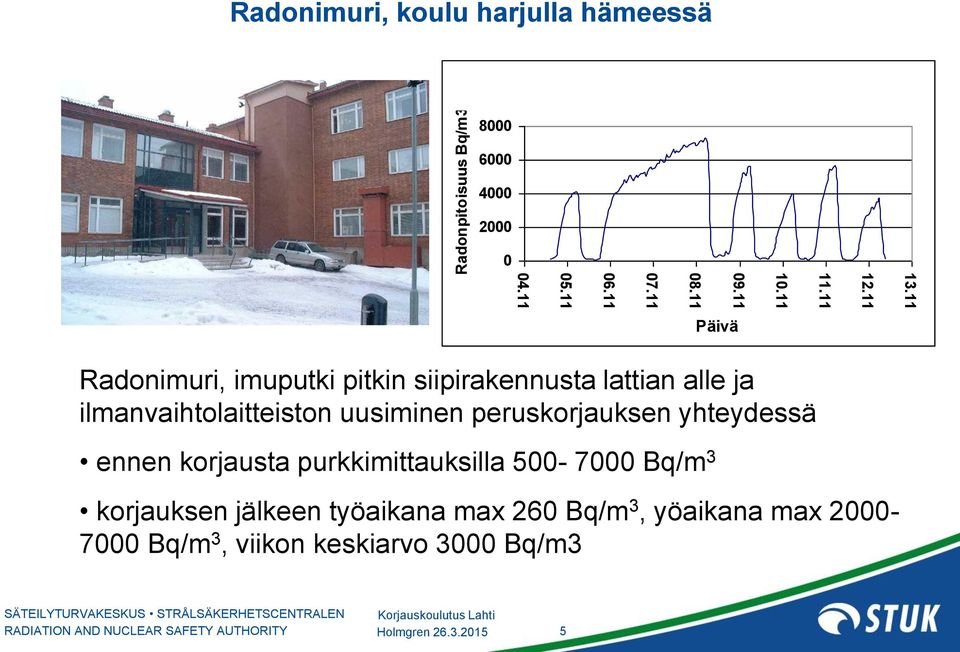

5 Radonpitoisuus Bq/m Radonimuri, koulu harjulla hämeessä Päivä Radonimuri, imuputki pitkin siipirakennusta lattian alle ja ilmanvaihtolaitteiston uusiminen peruskorjauksen yhteydessä ennen korjausta purkkimittauksilla Bq/m 3 korjauksen jälkeen työaikana max 260 Bq/m 3, yöaikana max Bq/m 3, viikon keskiarvo 3000 Bq/m3 Holmgren

siipirakennusta lattian alle ja ilmanvaihtolaitteiston uusiminen peruskorjauksen yhteydessä ennen korjausta

6 Holmgren 6

7 Radonpitoisuus Bq/m3 Lukio Hämeessä Lähtötilanne: Joulukuussa 1999 työaikaisen radonpitoisuuden ka 1400 Bq/m³. Radonpitoisuuden vaihtelu Bq/m³ Peruskorjauksen yhteydessä uusittu ilmanvaihto. Lattialaatan alta kolmesta lokerosta imu yhteiseen poistokanavaan. Kanavapuhallin alhaalla ja puhallus hormiin. Lopputulos: radonpitoisuuden ka 200 Bq/m³ ja vaihtelu Bq/m³, työaikaisen radonpitoisuuden keskiarvo on alle 100 Bq/m³ Lukio, musiikkiluokka / ruokala Vaikutus hormin kuntoon ei tiedossa Mittausaika Holmgren

Kanavapuhallin alhaalla ja puhallus hormiin. Lopputulos: 27.2-6.3.

8 Toimistorakennus Holmgren

9 Radonpitoisuus Bq/m3 Arkisto kellarissa Lähtötilanne helmikuu 2002 Radonpitoisuuden ka 7200 Bq/m³ vaihtelu Bq/m³. Aluksi parannettiin arkiston tuuletusta (kosteusongelmia): Puhallus alhaalta hormiin. Vuotoja yläpuolella asuntotoimistossa. Korjaukset: Puhallin katolle, hormi putkitettiin, lattian alle imukanavisto omalle poistolle. Läpivientien tiivistyksiä. Lopputulos: ka 950 Bq/m³, vaihtelu Bq/m³ Arkisto, kellari Mittausaika Kellarin lattia kahdessa tasossa, käytöstä poistettu pannuhuone alimpana. Imukanavisto asennettiin osittain olemassa oleviin putkikanaviin Holmgren

Korjaukset: Puhallin katolle, hormi putkitettiin, lattian alle imukanavisto omalle poistolle. Läpivientien tiivistyksiä. Lopputulos: ka 950 Bq/m³, vaihtelu 320-2070 Bq/m³.

10 Radonpitoisuus Bq/m3 Radonpitoisuus Bq/m3 Arkiston yläpuolella, painovoimainen ilmanvaihto Asuntotoimisto, 1 krs Asuntotoimi, 1 krs Mittausaika Mittausaika Alakerrasta puhalletaan vuotavaan hormiin: purkkimittaus 690 Bq/³, ka 2830 Bq/m³ ja vaihtelu Bq/m³. Puhallin katolle ja hormi putkitettiin: Lopputulos: Radonpitoisuuden keskiarvo 390 Bq/m³, vaihtelu Bq/m³, ja työaikainen radonpitoisuus 290 Bq/m³ Holmgren

01 14.01.02.02.02.02.02.02 Mittausaika.03.03.03.03.03 Alakerrasta puhalletaan vuotavaan hormiin: 15.1-28.5.2001 purkkimittaus 690 Bq/³, 8.1.-15.1.2002 ka 2830 Bq/m³ ja vaihtelu 580-3860 Bq/m³.

11 Radonpitoisuus Bq/m3 Radonpitoisuus Bq/m3 Uusimaa, Rajamäki, imupiste lattian läpi Purkkimittaus 1230 Bq/m³ Uusimaa, ositain maanalainen laboratorio Korjaus 1: Imupiste lattian läpi, poistoputki huoneen katossa seinän läpi ulos, kanavapuhallin laboratoriossa sisällä. Radon ka 3120 Bq/m³ Vaihtelu Bq/m³ Työaikainen ka 1480 Bq/m³ Mittausaika Korjaus 2: Kanavapuhallin ulos Radon ka 500 Bq/m³ Vaihtelu Bq/m³ Työaikainen ka 310 Bq/m³ Uusimaa, imupiste latian läpi, puhallin ulkona PUHALTIMET VUOTAVAT Mittausaika Holmgren

11. 2001 26.11. 27.11. 28.11. 2001 2001 2001 Mittausaika 29.11. 2001 30.11. 2001 01.12.

12 Radonpitoisuus Bq/m3 Lahti, toimisto lähellä rantaa täyttömaalla Purkkimittaus 910 Bq/m³ mittauksen jälkeen tulo- poistokoneen korjaus Lahti, taloustoimisto Lopputulos: Radon ka 850 Bq/m³ Vaihtelu Bq/m³ Työaikainen 104 Bq/m³ Mittausaika Holmgren

15-1970 Bq/m³ Työaikainen 104 Bq/m³ 2400 2000 1600 1200 800 400 0 18.11 19.11 20.11 21.11 22.11 23.

13 Yliopistorakennuksen jakokaappi Läpivientejä tiivistetty Holmgren

14 Yliopistorakennuksen kellarikäytävä Laatan murtuman tiivistystyö, epoksihartsi Holmgren

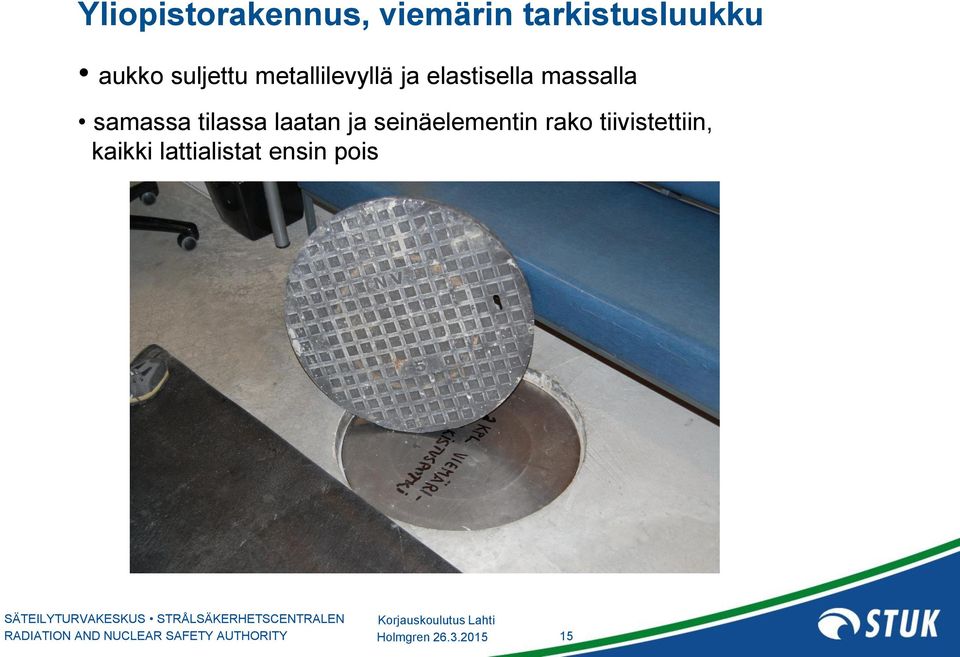

15 Yliopistorakennus, viemärin tarkistusluukku aukko suljettu metallilevyllä ja elastisella massalla samassa tilassa laatan ja seinäelementin rako tiivistettiin, kaikki lattialistat ensin pois Holmgren

samassa tilassa laatan ja seinäelementin rako

16 VANTAA, iso toimisto ja varasto rakennus Graniitti kalliolla, murske alla Ruokala ulkoseinämällä, ei ongelmaa Pakkaamo toisella seinämällä, IV-laiteiden ajastus 3 h ennen työpäivän alkua Suunnitteluosasto keskellä rakennusta Radon ka 820 Bq/m³, vaihtelu Bq/m³, IV-säätö tehty Lopputulos: Rn ka 50 Bq/m³ ( Bq/m³), työaikainen <20 Bq/m³ Suunnitteluosasto - 7 imupistettä lattian läpi - kokonaispoistovirtaus säädettiin 0,5 m³ / h / lattia m² - B-hälytys imurin toiminnalle Holmgren 16

vaihtelu 370-1370 Bq/m³, IV-säätö tehty Lopputulos: Rn ka 50 Bq/m³ (10-155 Bq/m³), työaikainen <20 Bq/m³ Suunnitteluosasto - 7

17 Vanha punatiilirakennus, Hyvinkää Lähtötilanne Työaikainen 760 Bq/m³ 840 Bq/m³ Tulo/poisto IV-laitteet OK Yöllä puoliteholla Kaksi imupistettä, kaksi imuria a 100 W Sauman tiivistys ulkoseinillä Keskiarvo 160 Bq/m³ Työaikainen 130 Bq/m³ Vasemmanpuolimmaisessa imupisteesssä törmättiin esteeseen, sitä on siirretty kohti väliseinää Holmgren

Sauman tiivistys ulkoseinillä Keskiarvo 160 Bq/m³ Työaikainen 130 Bq/m³

18 Radonpitoisuus Bq/m³ Alipaineistaminen Radon ka 300 Bq/m³ Työaikainen 9 päivää alle 20 Bq/m³ max 2100 Bq/m³ Kangasalan kunta, Pitkäjärven koulu, kotitalousluokka Mittausaika Holmgren

kotitalousluokka 2500 2000 1500 1000 500 0 07.2 08.2 09.2 10.2 11.2 12.2 13.

19 Ammattikoulu Kuusi rakennusta kapean harjun päällä Radonpitoisuudet alussa Bq/m³ Korjaukset useassa vaiheessa 6 radonkaivoa rakennusten välissä Laatanalaisia imupisteitä Kaukolämpökanaalin alipaineistus Tiivistyksiä ja IV korjauksia 5 rakennuksessa työaikainen radonpitoisuus alle 400 Bq/m³ Yksi poistettu työkäytöstä Holmgren

imupisteitä Kaukolämpökanaalin alipaineistus Tiivistyksiä ja IV korjauksia 5

20 Ammattikoulu Holmgren

21 Ammattikoulu Holmgren

22 Ammattikoulu laatanalainen imu ja radonkaivon poistoputki Holmgren

23 Radonpitoisuus (Bq/m³) 7. Vocational school Ammattikoulu Measuring time Holmgren
