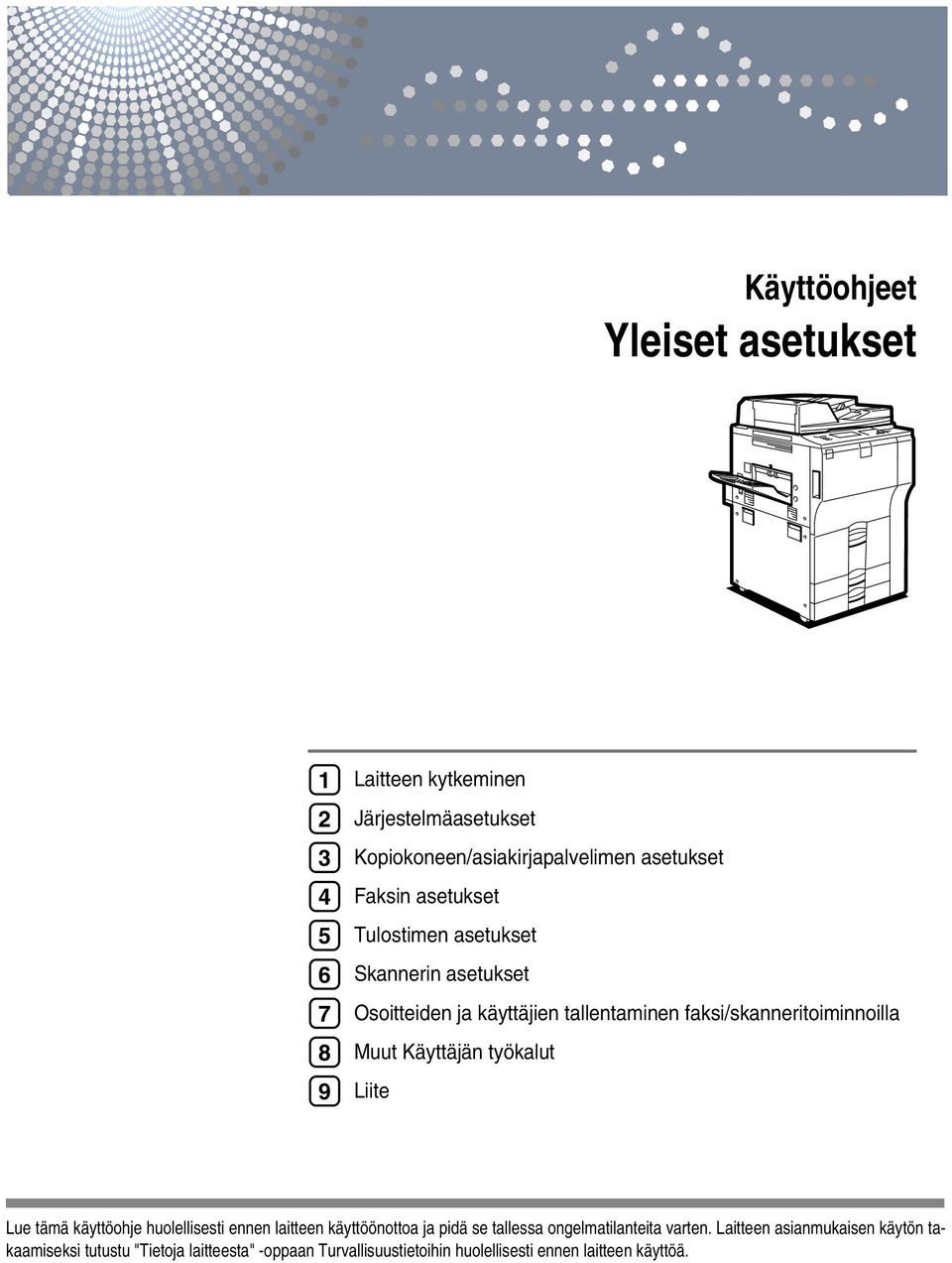

1 Käyttöohjeet Yleiset asetukset Laitteen kytkeminen Järjestelmäasetukset Kopiokoneen/asiakirjapalvelimen asetukset Faksin asetukset Tulostimen asetukset Skannerin asetukset Osoitteiden ja käyttäjien tallentaminen faksi/skanneritoiminnoilla Muut Käyttäjän työkalut Liite Lue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa ja pidä se tallessa ongelmatilanteita varten. Laitteen asianmukaisen käytön takaamiseksi tutustu "Tietoja laitteesta" -oppaan Turvallisuustietoihin huolellisesti ennen laitteen käyttöä.

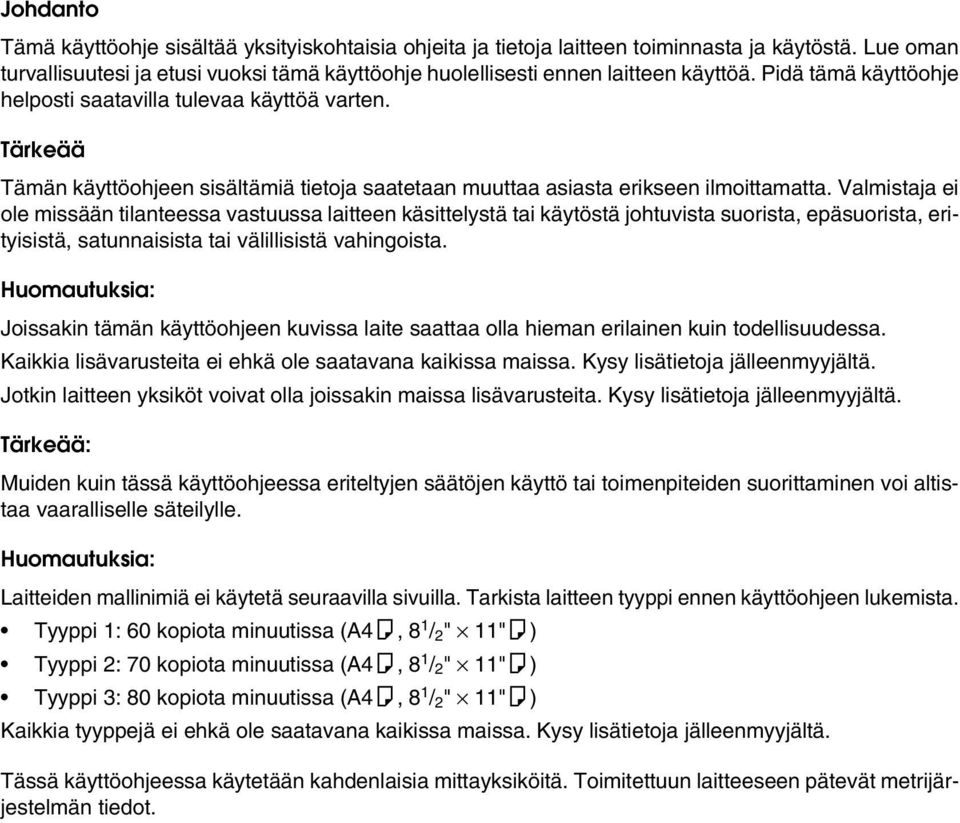

2 Johdanto Tämä käyttöohje sisältää yksityiskohtaisia ohjeita ja tietoja laitteen toiminnasta ja käytöstä. Lue oman turvallisuutesi ja etusi vuoksi tämä käyttöohje huolellisesti ennen laitteen käyttöä. Pidä tämä käyttöohje helposti saatavilla tulevaa käyttöä varten. Tärkeää Tämän käyttöohjeen sisältämiä tietoja saatetaan muuttaa asiasta erikseen ilmoittamatta. Valmistaja ei ole missään tilanteessa vastuussa laitteen käsittelystä tai käytöstä johtuvista suorista, epäsuorista, erityisistä, satunnaisista tai välillisistä vahingoista. Huomautuksia: Joissakin tämän käyttöohjeen kuvissa laite saattaa olla hieman erilainen kuin todellisuudessa. Kaikkia lisävarusteita ei ehkä ole saatavana kaikissa maissa. Kysy lisätietoja jälleenmyyjältä. Jotkin laitteen yksiköt voivat olla joissakin maissa lisävarusteita. Kysy lisätietoja jälleenmyyjältä. Tärkeää: Muiden kuin tässä käyttöohjeessa eriteltyjen säätöjen käyttö tai toimenpiteiden suorittaminen voi altistaa vaaralliselle säteilylle. Huomautuksia: Laitteiden mallinimiä ei käytetä seuraavilla sivuilla. Tarkista laitteen tyyppi ennen käyttöohjeen lukemista. Tyyppi 1: 60 kopiota minuutissa (A4K, 8 1 / 2 " 11"K) Tyyppi 2: 70 kopiota minuutissa (A4K, 8 1 / 2 " 11"K) Tyyppi 3: 80 kopiota minuutissa (A4K, 8 1 / 2 " 11"K) Kaikkia tyyppejä ei ehkä ole saatavana kaikissa maissa. Kysy lisätietoja jälleenmyyjältä. Tässä käyttöohjeessa käytetään kahdenlaisia mittayksiköitä. Toimitettuun laitteeseen pätevät metrijärjestelmän tiedot.

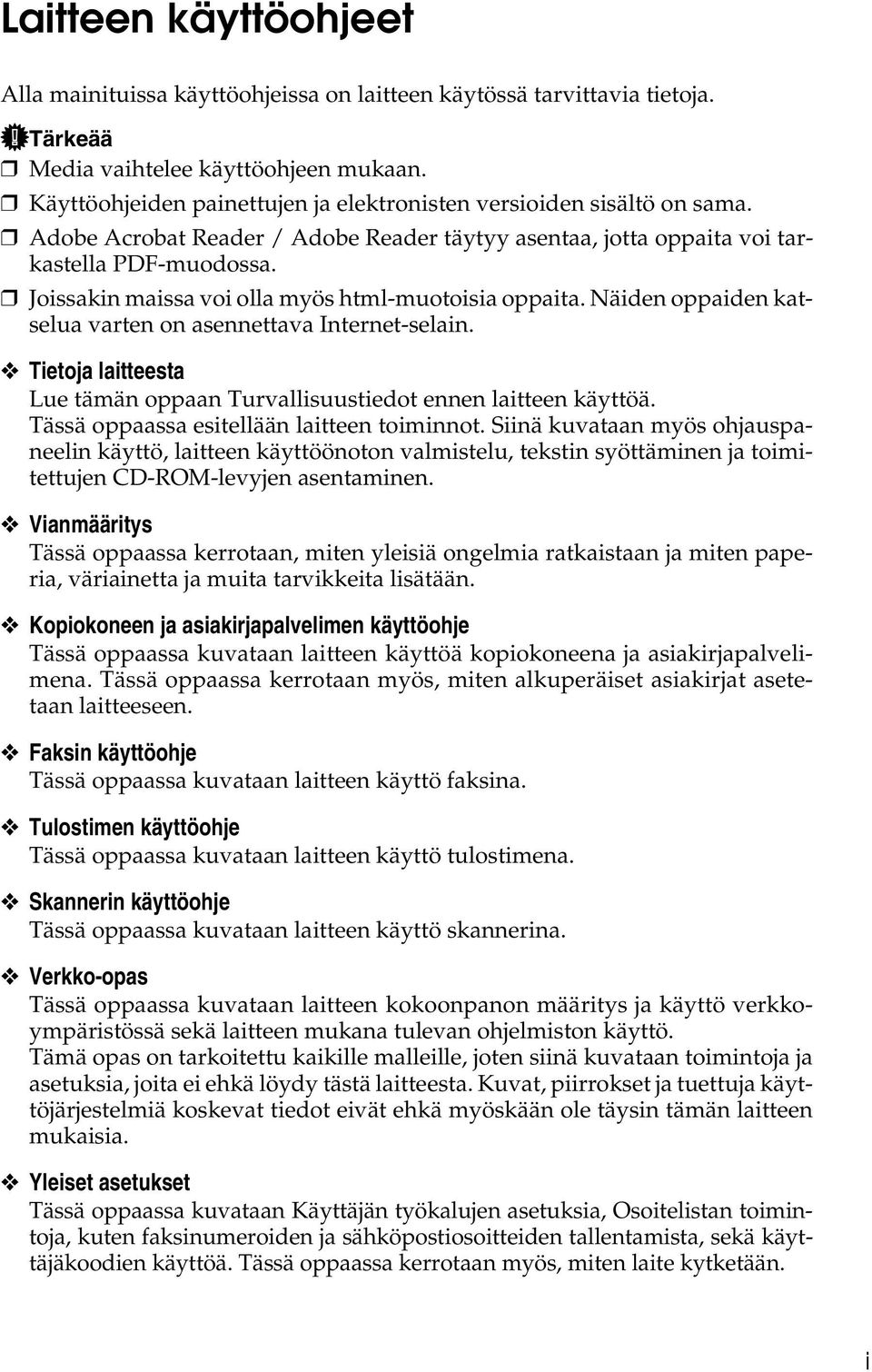

3 Laitteen käyttöohjeet Alla mainituissa käyttöohjeissa on laitteen käytössä tarvittavia tietoja. Tärkeää Media vaihtelee käyttöohjeen mukaan. Käyttöohjeiden painettujen ja elektronisten versioiden sisältö on sama. Adobe Acrobat Reader / Adobe Reader täytyy asentaa, jotta oppaita voi tarkastella PDF-muodossa. Joissakin maissa voi olla myös html-muotoisia oppaita. Näiden oppaiden katselua varten on asennettava Internet-selain. Tietoja laitteesta Lue tämän oppaan Turvallisuustiedot ennen laitteen käyttöä. Tässä oppaassa esitellään laitteen toiminnot. Siinä kuvataan myös ohjauspaneelin käyttö, laitteen käyttöönoton valmistelu, tekstin syöttäminen ja toimitettujen CD-ROM-levyjen asentaminen. Vianmääritys Tässä oppaassa kerrotaan, miten yleisiä ongelmia ratkaistaan ja miten paperia, väriainetta ja muita tarvikkeita lisätään. Kopiokoneen ja asiakirjapalvelimen käyttöohje Tässä oppaassa kuvataan laitteen käyttöä kopiokoneena ja asiakirjapalvelimena. Tässä oppaassa kerrotaan myös, miten alkuperäiset asiakirjat asetetaan laitteeseen. Faksin käyttöohje Tässä oppaassa kuvataan laitteen käyttö faksina. Tulostimen käyttöohje Tässä oppaassa kuvataan laitteen käyttö tulostimena. Skannerin käyttöohje Tässä oppaassa kuvataan laitteen käyttö skannerina. Verkko-opas Tässä oppaassa kuvataan laitteen kokoonpanon määritys ja käyttö verkkoympäristössä sekä laitteen mukana tulevan ohjelmiston käyttö. Tämä opas on tarkoitettu kaikille malleille, joten siinä kuvataan toimintoja ja asetuksia, joita ei ehkä löydy tästä laitteesta. Kuvat, piirrokset ja tuettuja käyttöjärjestelmiä koskevat tiedot eivät ehkä myöskään ole täysin tämän laitteen mukaisia. Yleiset asetukset Tässä oppaassa kuvataan Käyttäjän työkalujen asetuksia, Osoitelistan toimintoja, kuten faksinumeroiden ja sähköpostiosoitteiden tallentamista, sekä käyttäjäkoodien käyttöä. Tässä oppaassa kerrotaan myös, miten laite kytketään. i

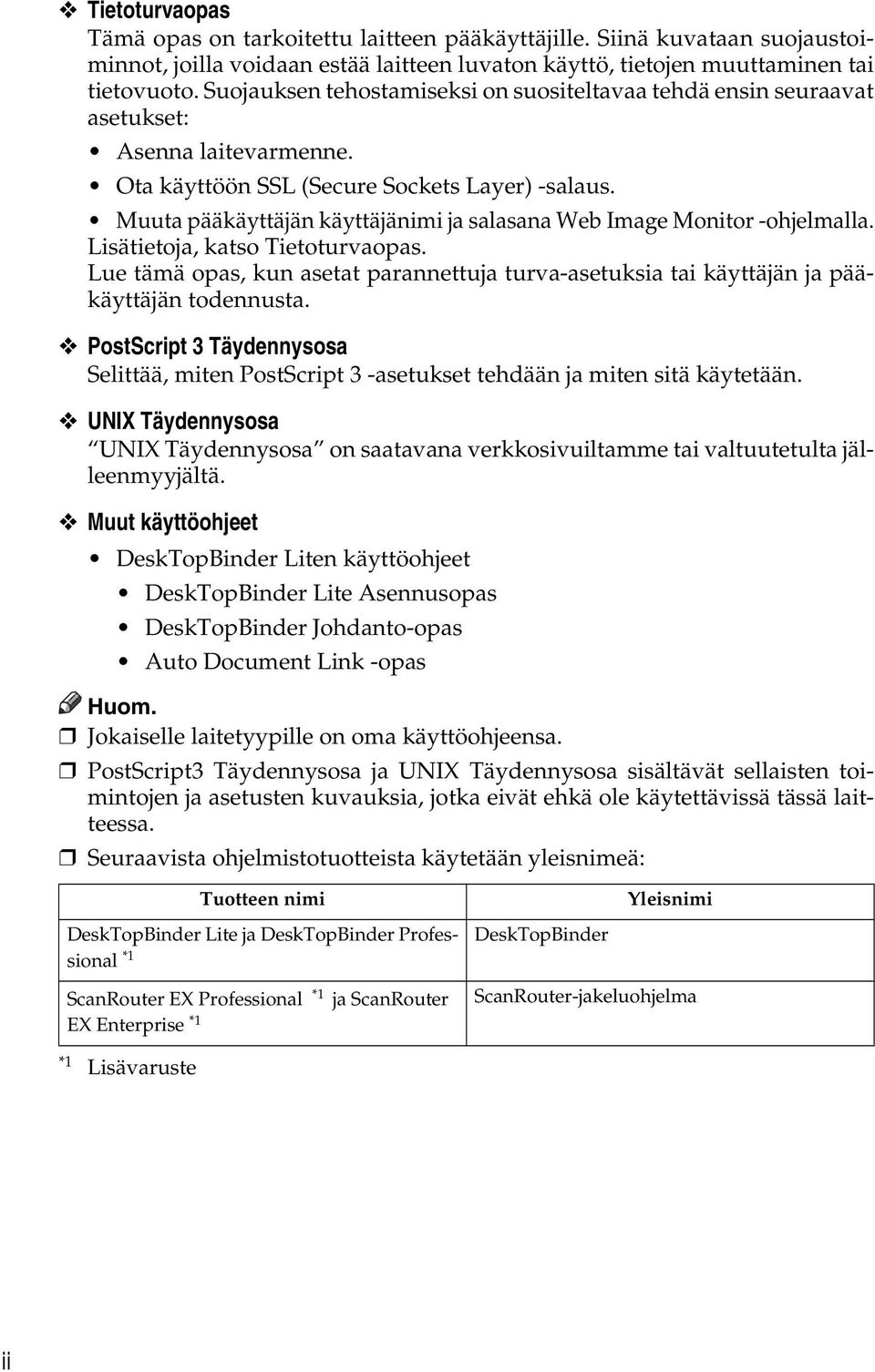

4 Tietoturvaopas Tämä opas on tarkoitettu laitteen pääkäyttäjille. Siinä kuvataan suojaustoiminnot, joilla voidaan estää laitteen luvaton käyttö, tietojen muuttaminen tai tietovuoto. Suojauksen tehostamiseksi on suositeltavaa tehdä ensin seuraavat asetukset: Asenna laitevarmenne. Ota käyttöön SSL (Secure Sockets Layer) -salaus. Muuta pääkäyttäjän käyttäjänimi ja salasana Web Image Monitor -ohjelmalla. Lisätietoja, katso Tietoturvaopas. Lue tämä opas, kun asetat parannettuja turva-asetuksia tai käyttäjän ja pääkäyttäjän todennusta. PostScript 3 Täydennysosa Selittää, miten PostScript 3 -asetukset tehdään ja miten sitä käytetään. UNIX Täydennysosa UNIX Täydennysosa on saatavana verkkosivuiltamme tai valtuutetulta jälleenmyyjältä. Muut käyttöohjeet DeskTopBinder Liten käyttöohjeet DeskTopBinder Lite Asennusopas DeskTopBinder Johdanto-opas Auto Document Link -opas Huom. Jokaiselle laitetyypille on oma käyttöohjeensa. PostScript3 Täydennysosa ja UNIX Täydennysosa sisältävät sellaisten toimintojen ja asetusten kuvauksia, jotka eivät ehkä ole käytettävissä tässä laitteessa. Seuraavista ohjelmistotuotteista käytetään yleisnimeä: Tuotteen nimi Yleisnimi DeskTopBinder Lite ja DeskTopBinder Professional *1 ScanRouter EX Professional *1 ja ScanRouter EX Enterprise *1 DeskTopBinder ScanRouter-jakeluohjelma *1 Lisävaruste ii

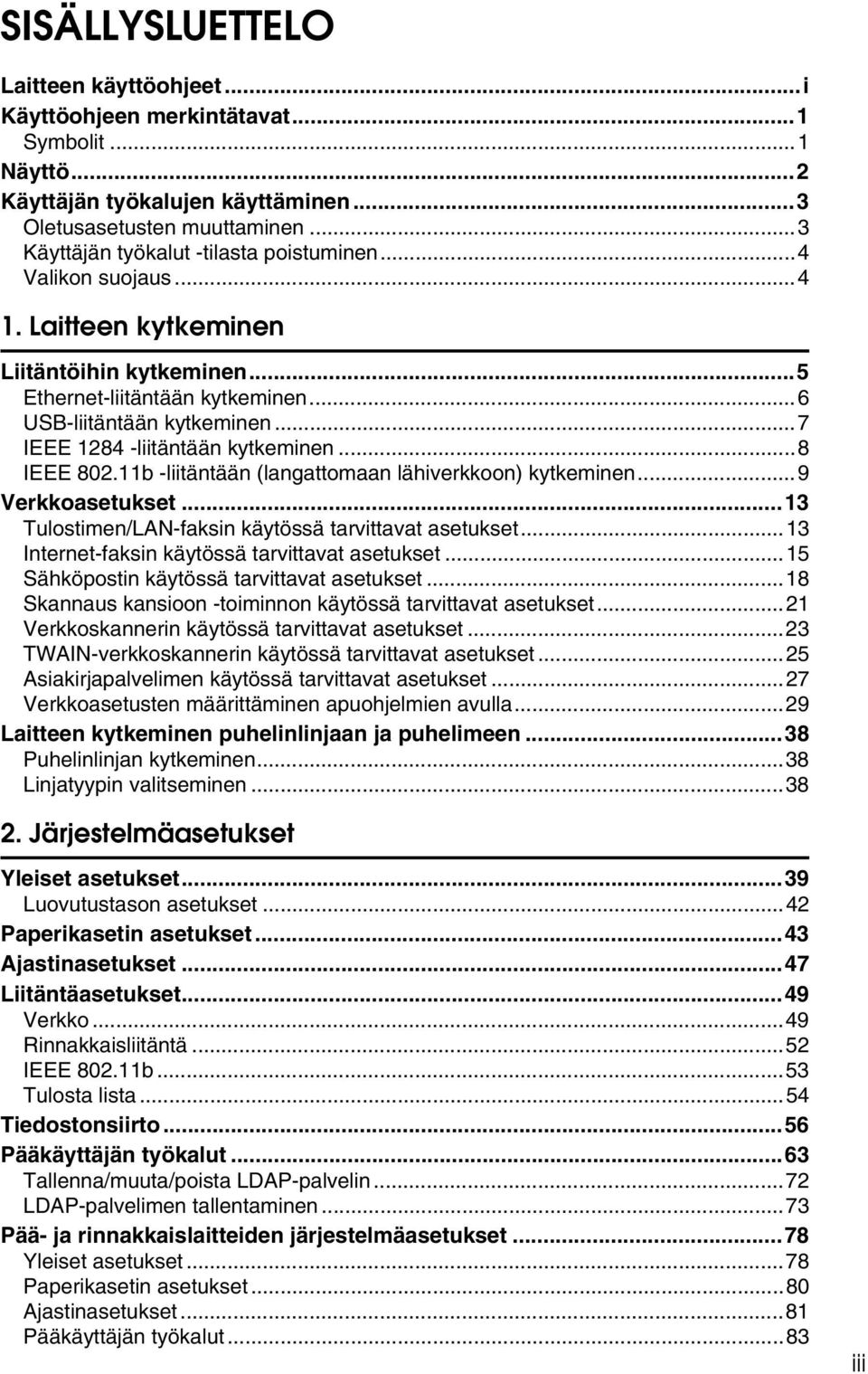

5 SISÄLLYSLUETTELO Laitteen käyttöohjeet...i Käyttöohjeen merkintätavat...1 Symbolit...1 Näyttö...2 Käyttäjän työkalujen käyttäminen...3 Oletusasetusten muuttaminen...3 Käyttäjän työkalut -tilasta poistuminen...4 Valikon suojaus Laitteen kytkeminen Liitäntöihin kytkeminen...5 Ethernet-liitäntään kytkeminen...6 USB-liitäntään kytkeminen...7 IEEE liitäntään kytkeminen...8 IEEE b -liitäntään (langattomaan lähiverkkoon) kytkeminen...9 Verkkoasetukset...13 Tulostimen/LAN-faksin käytössä tarvittavat asetukset...13 Internet-faksin käytössä tarvittavat asetukset...15 Sähköpostin käytössä tarvittavat asetukset...18 Skannaus kansioon -toiminnon käytössä tarvittavat asetukset...21 Verkkoskannerin käytössä tarvittavat asetukset...23 TWAIN-verkkoskannerin käytössä tarvittavat asetukset...25 Asiakirjapalvelimen käytössä tarvittavat asetukset...27 Verkkoasetusten määrittäminen apuohjelmien avulla...29 Laitteen kytkeminen puhelinlinjaan ja puhelimeen...38 Puhelinlinjan kytkeminen...38 Linjatyypin valitseminen Järjestelmäasetukset Yleiset asetukset...39 Luovutustason asetukset...42 Paperikasetin asetukset...43 Ajastinasetukset...47 Liitäntäasetukset...49 Verkko...49 Rinnakkaisliitäntä...52 IEEE b...53 Tulosta lista...54 Tiedostonsiirto...56 Pääkäyttäjän työkalut...63 Tallenna/muuta/poista LDAP-palvelin...72 LDAP-palvelimen tallentaminen...73 Pää- ja rinnakkaislaitteiden järjestelmäasetukset...78 Yleiset asetukset...78 Paperikasetin asetukset...80 Ajastinasetukset...81 Pääkäyttäjän työkalut...83 iii

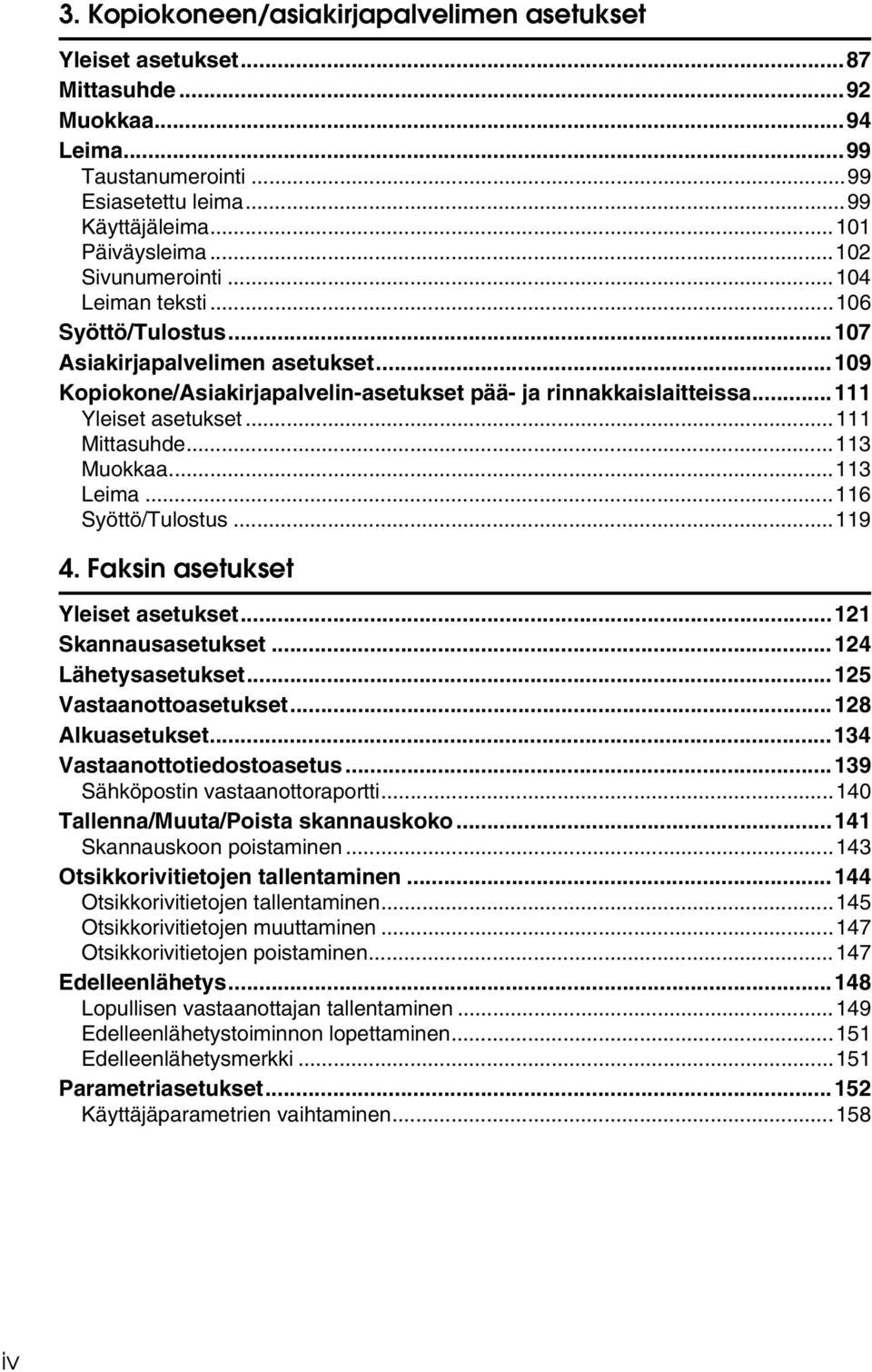

6 3. Kopiokoneen/asiakirjapalvelimen asetukset Yleiset asetukset...87 Mittasuhde...92 Muokkaa...94 Leima...99 Taustanumerointi...99 Esiasetettu leima...99 Käyttäjäleima Päiväysleima Sivunumerointi Leiman teksti Syöttö/Tulostus Asiakirjapalvelimen asetukset Kopiokone/Asiakirjapalvelin-asetukset pää- ja rinnakkaislaitteissa Yleiset asetukset Mittasuhde Muokkaa Leima Syöttö/Tulostus Faksin asetukset Yleiset asetukset Skannausasetukset Lähetysasetukset Vastaanottoasetukset Alkuasetukset Vastaanottotiedostoasetus Sähköpostin vastaanottoraportti Tallenna/Muuta/Poista skannauskoko Skannauskoon poistaminen Otsikkorivitietojen tallentaminen Otsikkorivitietojen tallentaminen Otsikkorivitietojen muuttaminen Otsikkorivitietojen poistaminen Edelleenlähetys Lopullisen vastaanottajan tallentaminen Edelleenlähetystoiminnon lopettaminen Edelleenlähetysmerkki Parametriasetukset Käyttäjäparametrien vaihtaminen iv

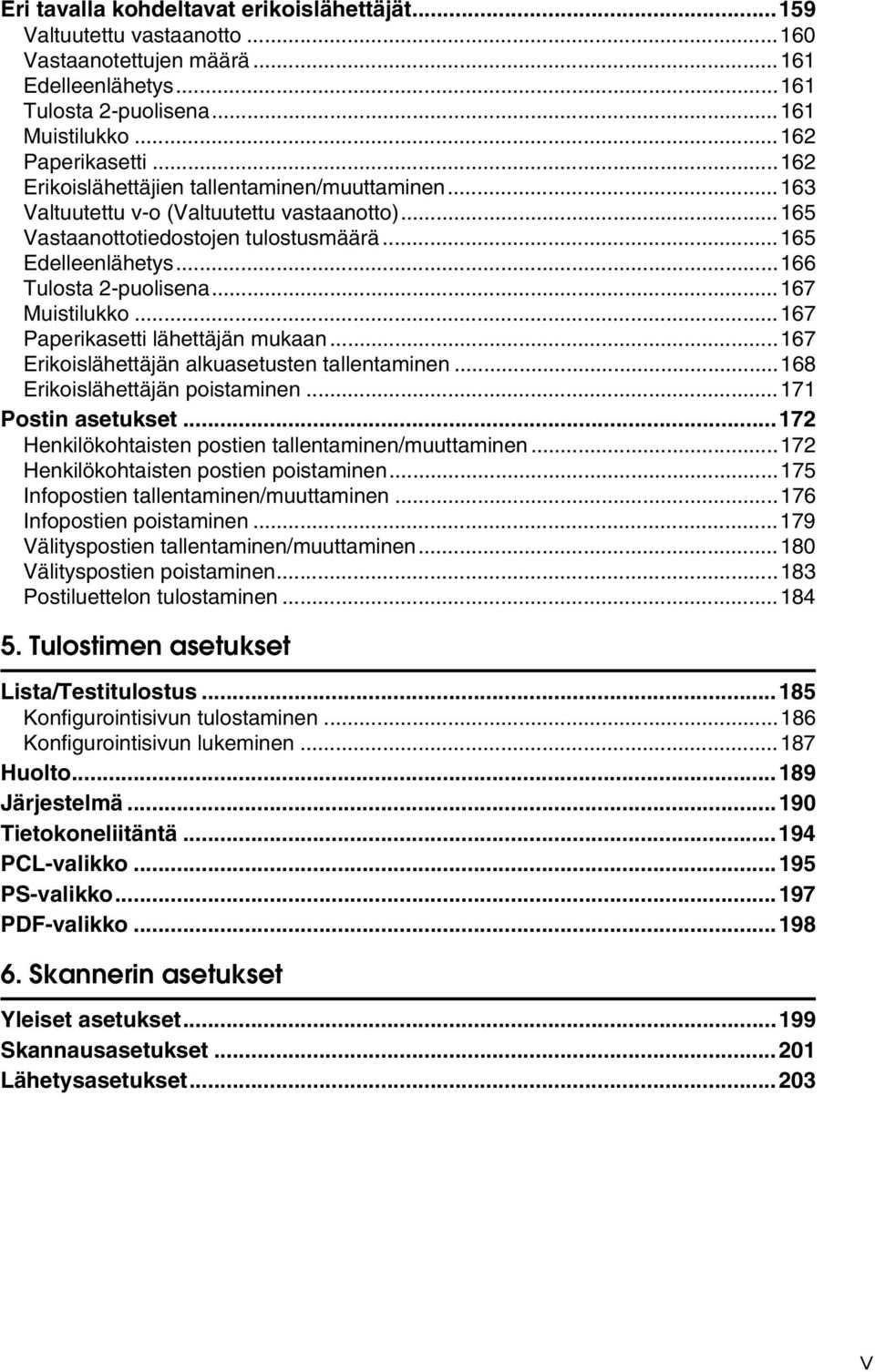

7 Eri tavalla kohdeltavat erikoislähettäjät Valtuutettu vastaanotto Vastaanotettujen määrä Edelleenlähetys Tulosta 2-puolisena Muistilukko Paperikasetti Erikoislähettäjien tallentaminen/muuttaminen Valtuutettu v-o (Valtuutettu vastaanotto) Vastaanottotiedostojen tulostusmäärä Edelleenlähetys Tulosta 2-puolisena Muistilukko Paperikasetti lähettäjän mukaan Erikoislähettäjän alkuasetusten tallentaminen Erikoislähettäjän poistaminen Postin asetukset Henkilökohtaisten postien tallentaminen/muuttaminen Henkilökohtaisten postien poistaminen Infopostien tallentaminen/muuttaminen Infopostien poistaminen Välityspostien tallentaminen/muuttaminen Välityspostien poistaminen Postiluettelon tulostaminen Tulostimen asetukset Lista/Testitulostus Konfigurointisivun tulostaminen Konfigurointisivun lukeminen Huolto Järjestelmä Tietokoneliitäntä PCL-valikko PS-valikko PDF-valikko Skannerin asetukset Yleiset asetukset Skannausasetukset Lähetysasetukset v

8 7. Osoitteiden ja käyttäjien tallentaminen faksi/skanneritoiminnoilla Osoitelista Osoitelistan nimien hallinta Faksin lähettäminen pikavalinnalla Sähköpostin lähettäminen pikavalinnalla Skannattujen tiedostojen lähettäminen suoraan jaettuun kansioon Jaetun kansion luvattoman käytön estäminen Käyttäjien ja laitteen käytön hallinta Nimien tallentaminen Nimien tallentaminen Tallennetun nimen muuttaminen Tallennetun nimen poistaminen Todennustiedot Käyttäjäkoodin tallentaminen Käyttäjäkoodin muuttaminen Käyttäjäkoodin poistaminen Käyttäjäkohtaisen laskurin näyttäminen Käyttäjäkohtaisen laskurin tulostaminen Kaikkien käyttäjien laskurin tulostaminen Laskurin nollaaminen Faksinumero Faksinumero IP-faksikohde Sähköpostin vastaanottaja Sähköpostin vastaanottajan tallentaminen Sähköpostin vastaanottajan muuttaminen Sähköpostin vastaanottajan poistaminen Kansioiden tallentaminen SMB-protokollan käyttö FTP-protokollan käyttö NCP-protokollan käyttö Nimien tallentaminen ryhmään Ryhmän tallentaminen Nimien tallentaminen ryhmään Ryhmän lisääminen toiseen ryhmään Ryhmään tallennettujen nimien näyttäminen Nimen poistaminen ryhmästä Ryhmän poistaminen ryhmästä Ryhmän nimen muuttaminen Ryhmän poistaminen Suojauskoodin tallentaminen Suojauskoodin tallentaminen yhdelle käyttäjälle Suojauskoodin tallentaminen ryhmäkäyttäjälle SMTP- ja LDAP-todennuksen tallentaminen SMTP-todennus LDAP-todennus vi

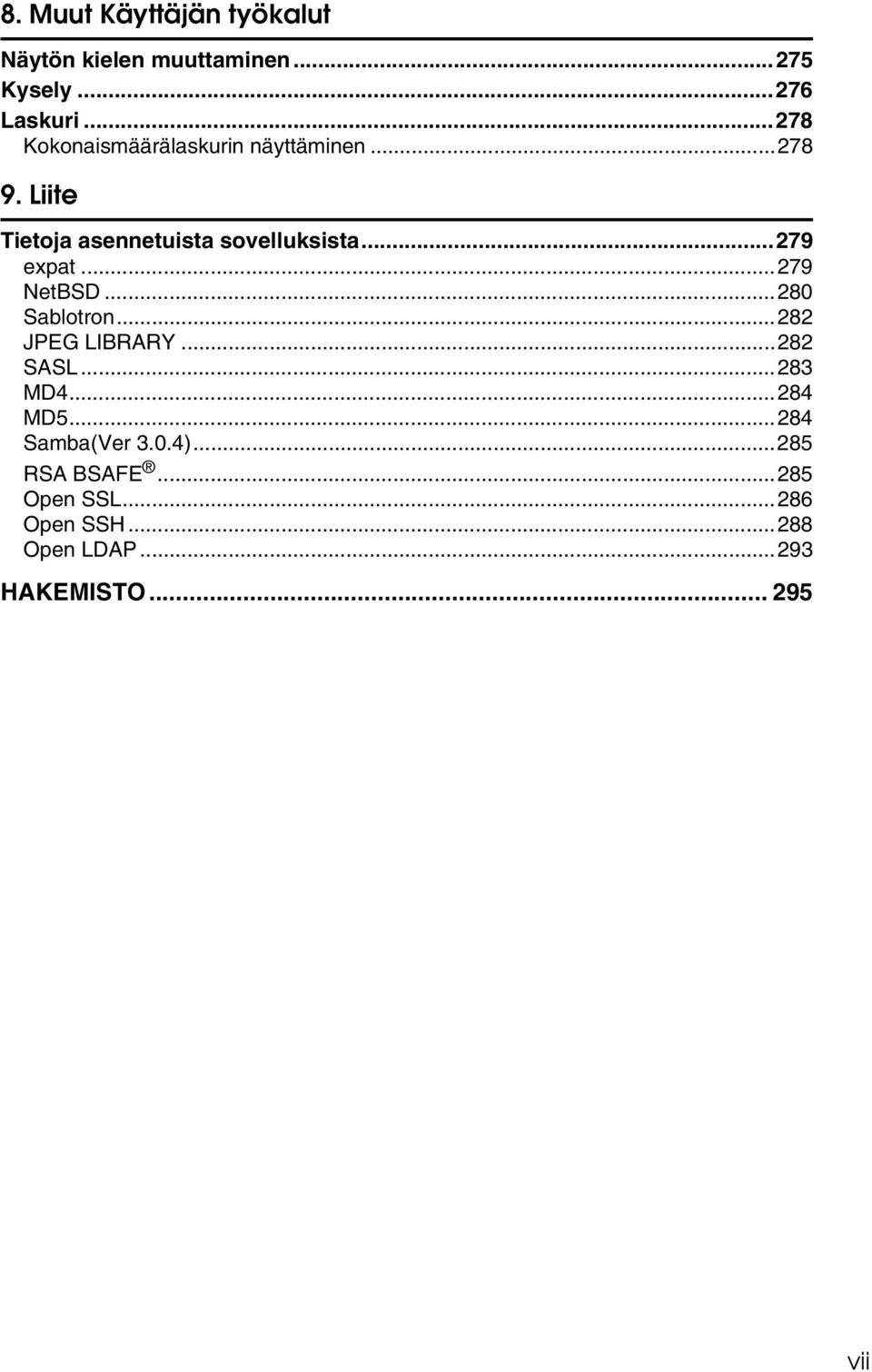

9 8. Muut Käyttäjän työkalut Näytön kielen muuttaminen Kysely Laskuri Kokonaismäärälaskurin näyttäminen Liite Tietoja asennetuista sovelluksista expat NetBSD Sablotron JPEG LIBRARY SASL MD MD Samba(Ver 3.0.4) RSA BSAFE Open SSL Open SSH Open LDAP HAKEMISTO vii

10 viii

11 Käyttöohjeen merkintätavat Symbolit Tässä oppaassa käytetään seuraavia symboleja: Näin merkityssä kohdassa on tärkeitä turvallisuustietoja. Ohjeiden noudattamatta jättäminen voi aiheuttaa vakavan loukkaantumisen tai kuoleman. Muista lukea nämä tiedot. Ne löytyvät Tietoja laitteesta -oppaan Turvallisuustiedot-osiosta. Näin merkityssä kohdassa on tärkeitä turvallisuustietoja. Ohjeiden noudattamatta jättäminen voi aiheuttaa lievän tai vakavamman loukkaantumisen. Muista lukea nämä tiedot. Ne löytyvät Tietoja laitteesta -oppaan Turvallisuustiedot-osiosta. Näin merkityssä kohdassa on laitteen käytössä huomioitavia seikkoja sekä tietoja todennäköisistä syistä paperinsyöttöhäiriöihin, alkuperäisten asiakirjojen vahingoittumiseen tai tietojen katoamiseen. Muista lukea nämä tiedot. Näin merkityssä kohdassa on lisätietoja laitteen toiminnoista ja ohjeita käyttäjän tekemien virheiden korjaamiseen. Tämä symboli voi olla jakson lopussa. Siitä ilmenee, mistä löytyy lisätietoja. [] Laitteen näytön näppäimet. {} Laitteen käyttöpaneelin näppäimet. 1

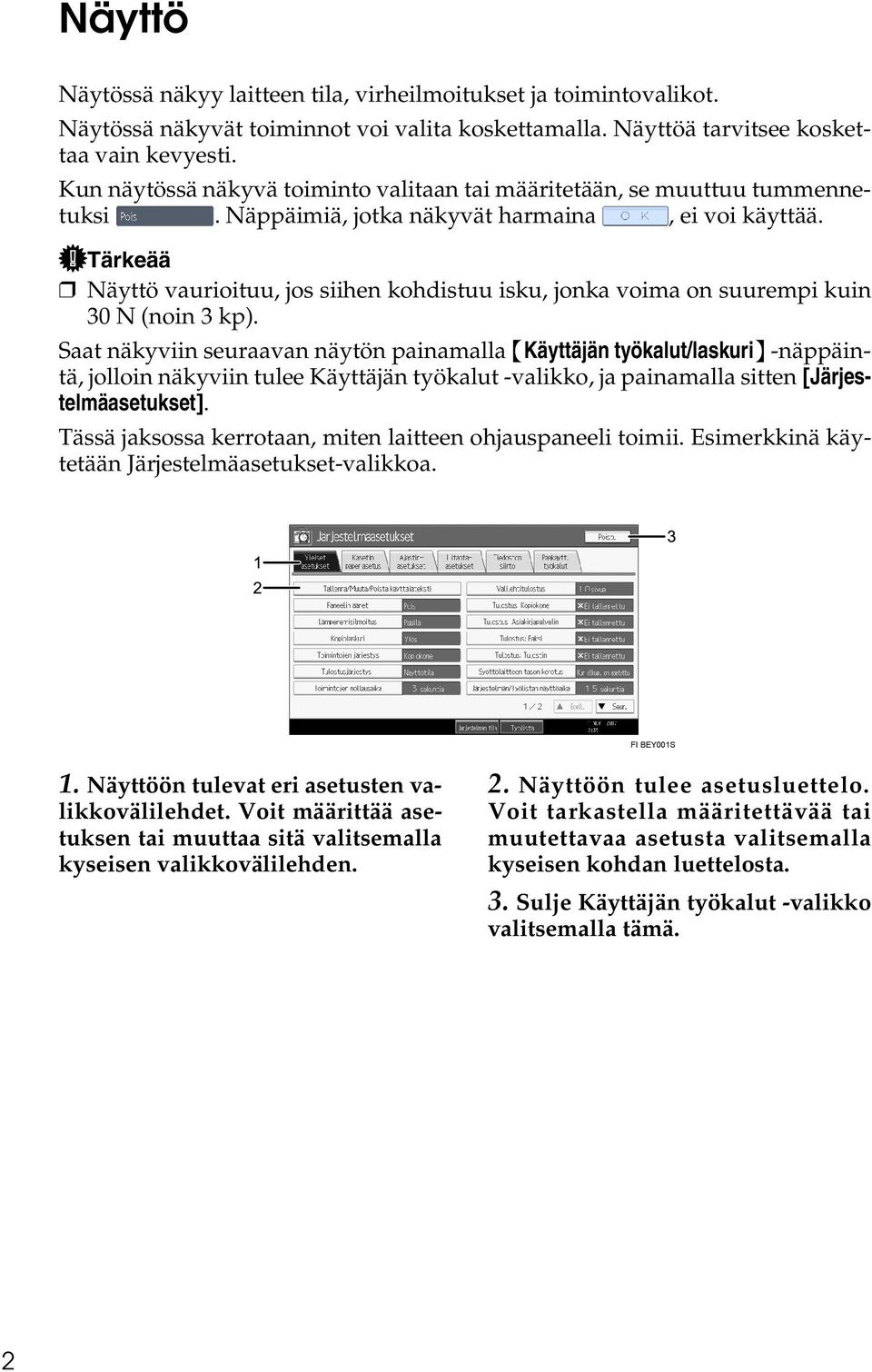

12 Näyttö Näytössä näkyy laitteen tila, virheilmoitukset ja toimintovalikot. Näytössä näkyvät toiminnot voi valita koskettamalla. Näyttöä tarvitsee koskettaa vain kevyesti. Kun näytössä näkyvä toiminto valitaan tai määritetään, se muuttuu tummennetuksi. Näppäimiä, jotka näkyvät harmaina, ei voi käyttää. Tärkeää Näyttö vaurioituu, jos siihen kohdistuu isku, jonka voima on suurempi kuin 30 N (noin 3 kp). Saat näkyviin seuraavan näytön painamalla {Käyttäjän työkalut/laskuri} -näppäintä, jolloin näkyviin tulee Käyttäjän työkalut -valikko, ja painamalla sitten [Järjestelmäasetukset]. Tässä jaksossa kerrotaan, miten laitteen ohjauspaneeli toimii. Esimerkkinä käytetään Järjestelmäasetukset-valikkoa. FI BEY001S 1. Näyttöön tulevat eri asetusten valikkovälilehdet. Voit määrittää asetuksen tai muuttaa sitä valitsemalla kyseisen valikkovälilehden. 2. Näyttöön tulee asetusluettelo. Voit tarkastella määritettävää tai muutettavaa asetusta valitsemalla kyseisen kohdan luettelosta. 3. Sulje Käyttäjän työkalut -valikko valitsemalla tämä. 2

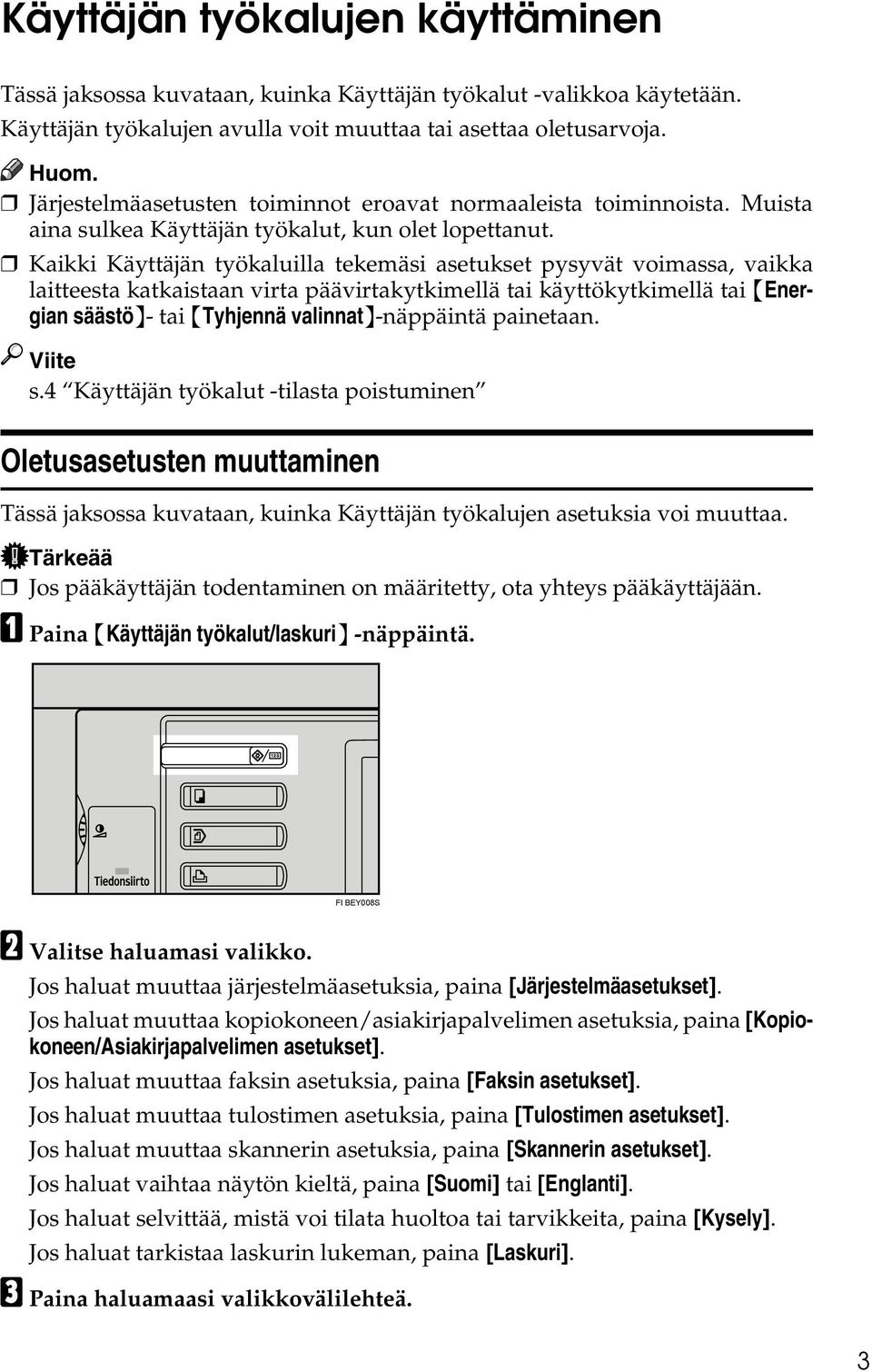

13 Käyttäjän työkalujen käyttäminen Tässä jaksossa kuvataan, kuinka Käyttäjän työkalut -valikkoa käytetään. Käyttäjän työkalujen avulla voit muuttaa tai asettaa oletusarvoja. Huom. Järjestelmäasetusten toiminnot eroavat normaaleista toiminnoista. Muista aina sulkea Käyttäjän työkalut, kun olet lopettanut. Kaikki Käyttäjän työkaluilla tekemäsi asetukset pysyvät voimassa, vaikka laitteesta katkaistaan virta päävirtakytkimellä tai käyttökytkimellä tai {Energian säästö}- tai {Tyhjennä valinnat}-näppäintä painetaan. Viite s.4 Käyttäjän työkalut -tilasta poistuminen Oletusasetusten muuttaminen Tässä jaksossa kuvataan, kuinka Käyttäjän työkalujen asetuksia voi muuttaa. Tärkeää Jos pääkäyttäjän todentaminen on määritetty, ota yhteys pääkäyttäjään. A Paina {Käyttäjän työkalut/laskuri} -näppäintä. FI BEY008S B Valitse haluamasi valikko. Jos haluat muuttaa järjestelmäasetuksia, paina [Järjestelmäasetukset]. Jos haluat muuttaa kopiokoneen/asiakirjapalvelimen asetuksia, paina [Kopiokoneen/Asiakirjapalvelimen asetukset]. Jos haluat muuttaa faksin asetuksia, paina [Faksin asetukset]. Jos haluat muuttaa tulostimen asetuksia, paina [Tulostimen asetukset]. Jos haluat muuttaa skannerin asetuksia, paina [Skannerin asetukset]. Jos haluat vaihtaa näytön kieltä, paina [Suomi] tai [Englanti]. Jos haluat selvittää, mistä voi tilata huoltoa tai tarvikkeita, paina [Kysely]. Jos haluat tarkistaa laskurin lukeman, paina [Laskuri]. C Paina haluamaasi valikkovälilehteä. 3

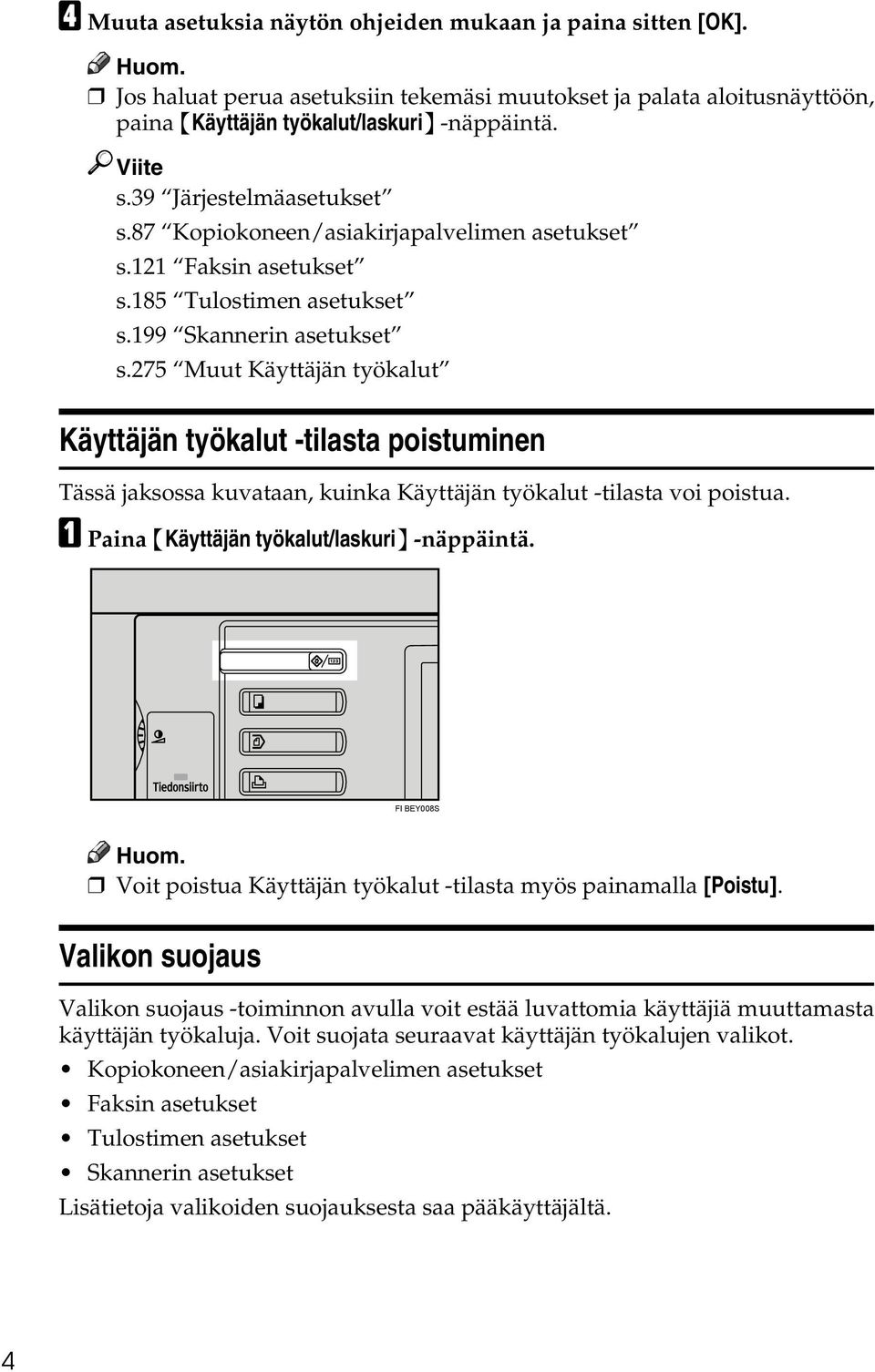

14 D Muuta asetuksia näytön ohjeiden mukaan ja paina sitten [OK]. Huom. Jos haluat perua asetuksiin tekemäsi muutokset ja palata aloitusnäyttöön, paina {Käyttäjän työkalut/laskuri} -näppäintä. Viite s.39 Järjestelmäasetukset s.87 Kopiokoneen/asiakirjapalvelimen asetukset s.121 Faksin asetukset s.185 Tulostimen asetukset s.199 Skannerin asetukset s.275 Muut Käyttäjän työkalut Käyttäjän työkalut -tilasta poistuminen Tässä jaksossa kuvataan, kuinka Käyttäjän työkalut -tilasta voi poistua. A Paina {Käyttäjän työkalut/laskuri} -näppäintä. FI BEY008S Huom. Voit poistua Käyttäjän työkalut -tilasta myös painamalla [Poistu]. Valikon suojaus Valikon suojaus -toiminnon avulla voit estää luvattomia käyttäjiä muuttamasta käyttäjän työkaluja. Voit suojata seuraavat käyttäjän työkalujen valikot. Kopiokoneen/asiakirjapalvelimen asetukset Faksin asetukset Tulostimen asetukset Skannerin asetukset Lisätietoja valikoiden suojauksesta saa pääkäyttäjältä. 4

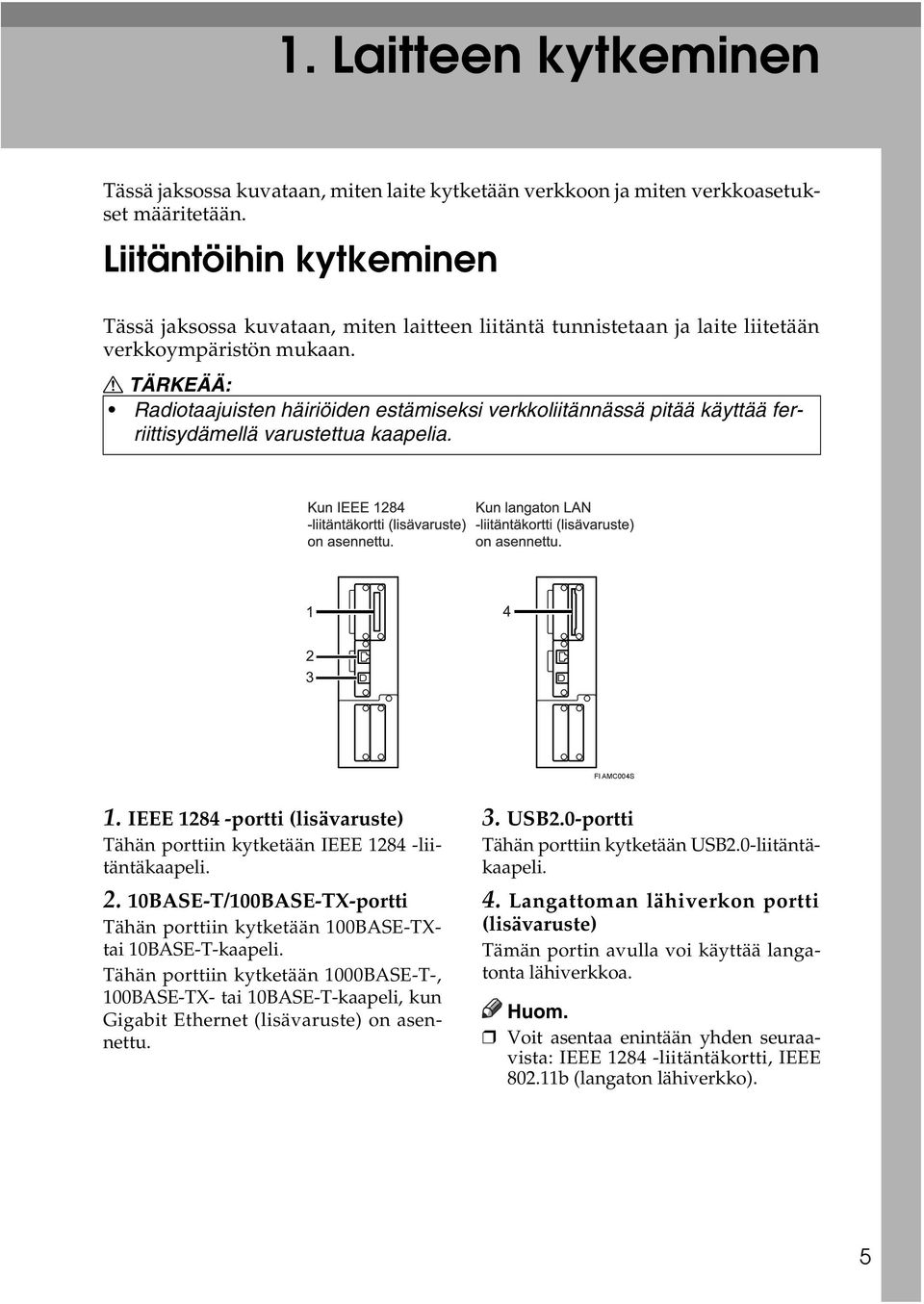

15 1. Laitteen kytkeminen Tässä jaksossa kuvataan, miten laite kytketään verkkoon ja miten verkkoasetukset määritetään. Liitäntöihin kytkeminen Tässä jaksossa kuvataan, miten laitteen liitäntä tunnistetaan ja laite liitetään verkkoympäristön mukaan. R TÄRKEÄÄ: Radiotaajuisten häiriöiden estämiseksi verkkoliitännässä pitää käyttää ferriittisydämellä varustettua kaapelia. FI AMC004S 1. IEEE portti (lisävaruste) Tähän porttiin kytketään IEEE liitäntäkaapeli BASE-T/100BASE-TX-portti Tähän porttiin kytketään 100BASE-TXtai 10BASE-T-kaapeli. Tähän porttiin kytketään 1000BASE-T-, 100BASE-TX- tai 10BASE-T-kaapeli, kun Gigabit Ethernet (lisävaruste) on asennettu. 3. USB2.0-portti Tähän porttiin kytketään USB2.0-liitäntäkaapeli. 4. Langattoman lähiverkon portti (lisävaruste) Tämän portin avulla voi käyttää langatonta lähiverkkoa. Huom. Voit asentaa enintään yhden seuraavista: IEEE liitäntäkortti, IEEE b (langaton lähiverkko). 5

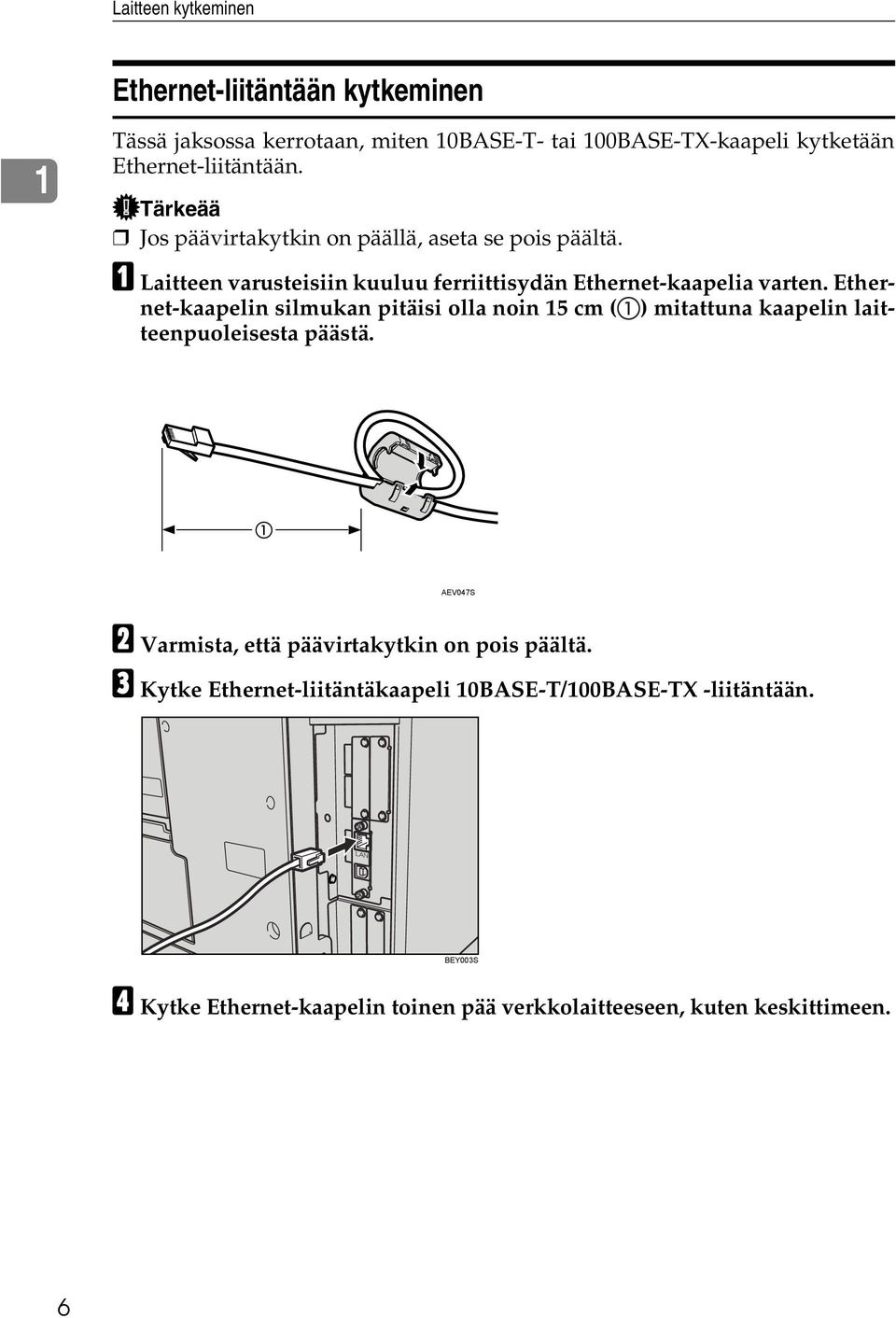

16 Laitteen kytkeminen Ethernet-liitäntään kytkeminen 1 Tässä jaksossa kerrotaan, miten 10BASE-T- tai 100BASE-TX-kaapeli kytketään Ethernet-liitäntään. Tärkeää Jos päävirtakytkin on päällä, aseta se pois päältä. A Laitteen varusteisiin kuuluu ferriittisydän Ethernet-kaapelia varten. Ethernet-kaapelin silmukan pitäisi olla noin 15 cm ( ) mitattuna kaapelin laitteenpuoleisesta päästä. AEV047S B Varmista, että päävirtakytkin on pois päältä. C Kytke Ethernet-liitäntäkaapeli 10BASE-T/100BASE-TX -liitäntään. BEY003S D Kytke Ethernet-kaapelin toinen pää verkkolaitteeseen, kuten keskittimeen. 6

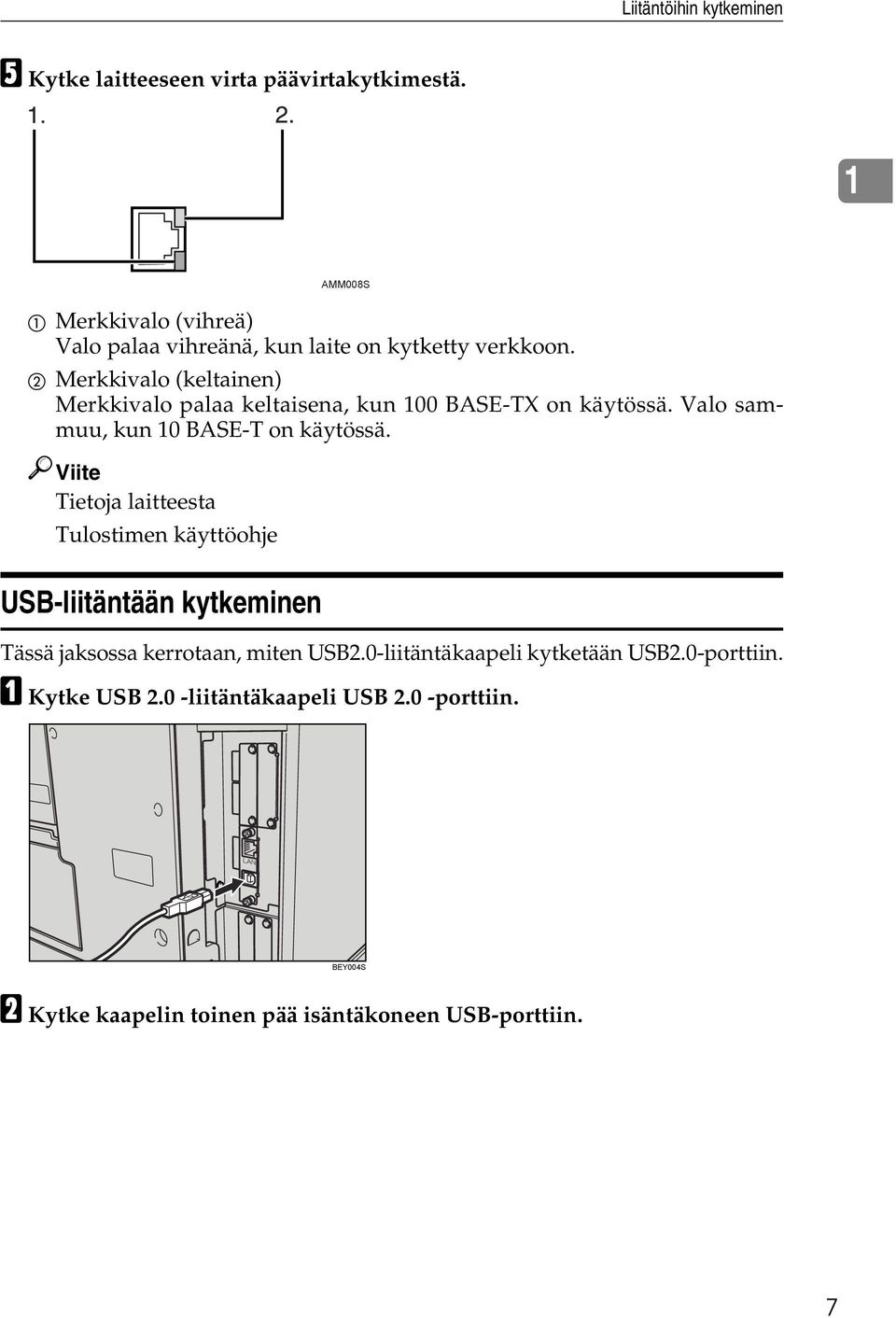

17 Liitäntöihin kytkeminen E Kytke laitteeseen virta päävirtakytkimestä. 1 A Merkkivalo (vihreä) Valo palaa vihreänä, kun laite on kytketty verkkoon. B Merkkivalo (keltainen) Merkkivalo palaa keltaisena, kun 100 BASE-TX on käytössä. Valo sammuu, kun 10 BASE-T on käytössä. Viite Tietoja laitteesta Tulostimen käyttöohje AMM008S USB-liitäntään kytkeminen Tässä jaksossa kerrotaan, miten USB2.0-liitäntäkaapeli kytketään USB2.0-porttiin. A Kytke USB 2.0 -liitäntäkaapeli USB 2.0 -porttiin. BEY004S B Kytke kaapelin toinen pää isäntäkoneen USB-porttiin. 7

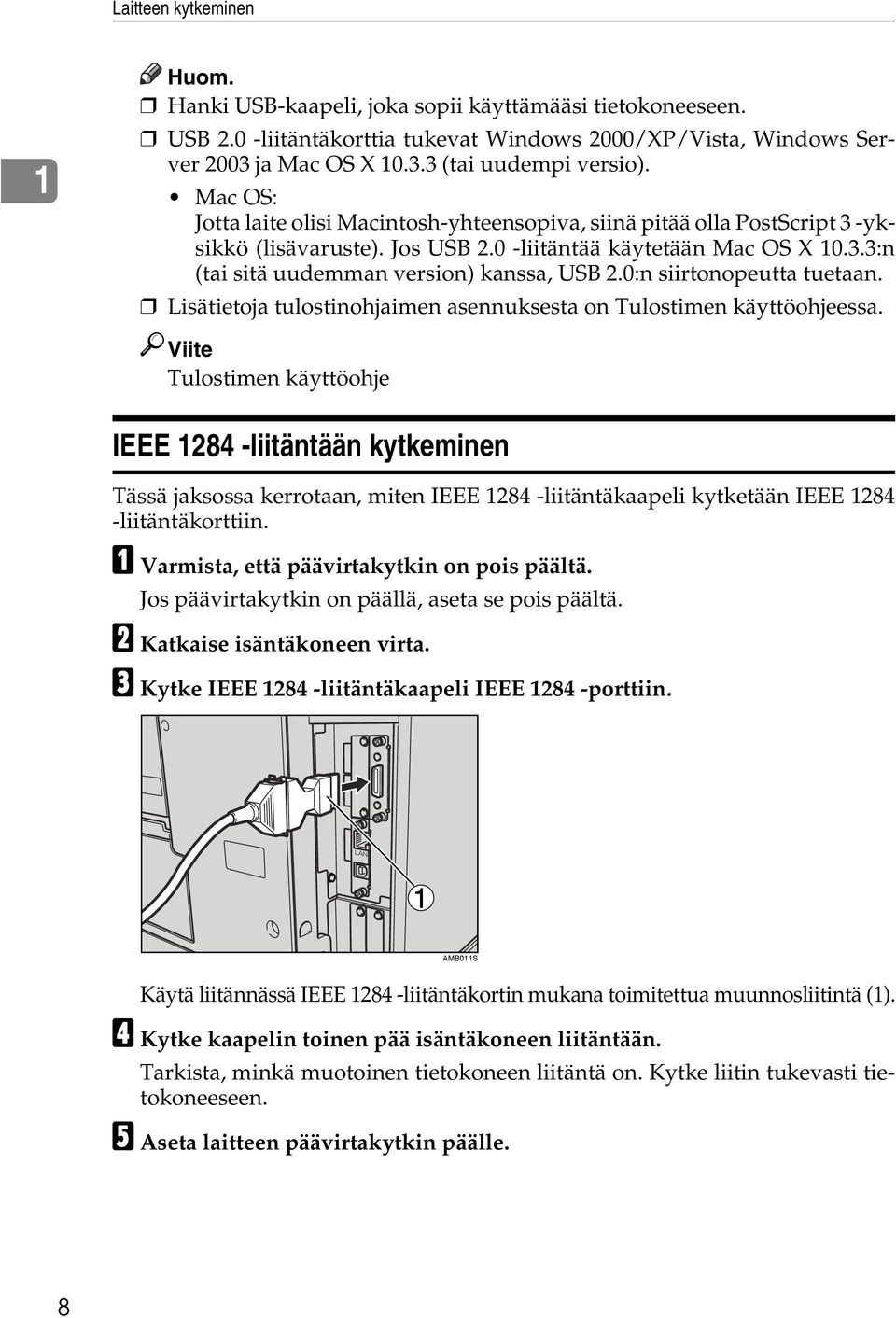

18 Laitteen kytkeminen 1 Huom. Hanki USB-kaapeli, joka sopii käyttämääsi tietokoneeseen. USB 2.0 -liitäntäkorttia tukevat Windows 2000/XP/Vista, Windows Server 2003 ja Mac OS X (tai uudempi versio). Mac OS: Jotta laite olisi Macintosh-yhteensopiva, siinä pitää olla PostScript 3 -yksikkö (lisävaruste). Jos USB 2.0 -liitäntää käytetään Mac OS X :n (tai sitä uudemman version) kanssa, USB 2.0:n siirtonopeutta tuetaan. Lisätietoja tulostinohjaimen asennuksesta on Tulostimen käyttöohjeessa. Viite Tulostimen käyttöohje IEEE liitäntään kytkeminen Tässä jaksossa kerrotaan, miten IEEE liitäntäkaapeli kytketään IEEE liitäntäkorttiin. A Varmista, että päävirtakytkin on pois päältä. Jos päävirtakytkin on päällä, aseta se pois päältä. B Katkaise isäntäkoneen virta. C Kytke IEEE liitäntäkaapeli IEEE porttiin. AMB011S Käytä liitännässä IEEE liitäntäkortin mukana toimitettua muunnosliitintä (1). D Kytke kaapelin toinen pää isäntäkoneen liitäntään. Tarkista, minkä muotoinen tietokoneen liitäntä on. Kytke liitin tukevasti tietokoneeseen. E Aseta laitteen päävirtakytkin päälle. 8

19 Liitäntöihin kytkeminen F Kytke isäntäkoneeseen virta. Kun tietokoneeseen kytketään virta, näyttöön saattaa ilmestyä tulostinohjaimen asennusikkuna. Näin saattaa käydä, jos käytössä on jokin seuraavista: Windows 2000/XP/Vista tai Windows Server Jos asennusikkuna näkyy näytössä, napsauta ikkunassa [Peruuta]. 1 Huom. Lisätietoja tulostinohjaimen asennuksesta on Tulostimen käyttöohjeessa. Viite Tietoja laitteesta Tulostimen käyttöohje IEEE b -liitäntään (langattomaan lähiverkkoon) kytkeminen Tässä jaksossa kuvataan, miten kytkeydytään IEEE b -liitäntään (langattomaan lähiverkkoon). Huom. Tarkista laitteen IPv4-osoite ja aliverkon peite. Lisätietoja IPv4-osoitteen ja aliverkon peitteen määrittämisestä laitteen ohjauspaneelin avulla on kohdassa "Liitäntäasetukset". Viite s.49 Liitäntäasetukset 9

20 Laitteen kytkeminen Asennus 1 Tässä jaksossa kuvataan, miten IEEE b -liitännän (langattoman lähiverkon) asetukset tehdään. Aseta IEEE b (langaton lähiverkko) seuraavasti: Huom. Valitse [ Ad hoc], jos kytket Windows XP -koneen langattoman lähiverkon asiakastietokoneeksi Windows XP:n vakio-ohjaimen tai -apuohjelman avulla tai jos et käytä perusrakennetilaa. Lisätietoja langattoman lähiverkon asetusten määrittämisestä laitteen ohjauspaneelin avulla on kohdassa "IEEE b". Lisätietoja langattoman lähiverkon asetusten määrittämisestä muutoin kuin laitteen ohjauspaneelin avulla on kohdassa Verkkoasetusten määrittäminen apuohjelmien avulla. Lisätietoja asetuksista on kohdassa "IEEE b". Viite s.53 IEEE b s.29 Verkkoasetusten määrittäminen apuohjelmien avulla 10

21 Liitäntöihin kytkeminen Liitännän tarkistaminen Tässä jaksossa kuvataan, miten IEEE b -liitäntä (langaton lähiverkko) tarkistetaan. Voit tarkistaa langattoman lähiverkon liitännän. Varmista, että IEEE b -liitäntäyksikön valo palaa. 1 Perusrakennetilassa 1 2 ZGDH600J 1. Jos [LAN-tyyppi] -asetus [Liitäntäasetukset] / [Verkko] -näytössä ei ole [IEEE b], valo ei pala, vaikka laitteeseen olisikin kytketty virta. 2. Jos laite on kytketty verkkoon oikein, valo palaa perusrakennetilassa vihreänä. Jos valo vilkkuu, laite hakee verkkolaitetta. 11

22 Laitteen kytkeminen Adhoc-tilassa / adhoc -tilassa ZGDH600J 1. Jos IEEE b -liitäntäyksikkö toimii, valo palaa oranssina. Tulosta konfigurointisivu ja tarkista asetukset. 2. Jos laite on kytketty verkkoon oikein, valo palaa adhoc- tai adhoc -tilassa vihreänä. Jos valo vilkkuu, laite hakee verkkolaitetta. Valo syttyy muutaman sekunnin viiveellä. Huom. Lisätietoja konfigurointisivun tulostamisesta on kohdassa Konfigurointisivun tulostaminen. Viite s.186 Konfigurointisivun tulostaminen Signaalin tarkistaminen Tässä jaksossa kerrotaan, miten laitteen radioaaltotila tarkistetaan. Perusrakennetilassa voi tarkistaa laitteen radioaaltotilan ohjauspaneelin avulla. A Paina [Järjestelmäasetukset]. B Paina [Liitäntäasetukset]. C Paina [IEEE b]. D Paina [Langaton LAN Signaali]. Näyttöön tulee laitteen radioaaltotila. E Tarkista tila ja paina sitten [Poistu]. F Palaa Käyttäjän työkalut-, Laskuri- tai Kysely-valikkoon painamalla {Käyttäjän työkalut /laskuri} -näppäintä. Huom. Voit tarkistaa radioaaltotilan painamalla [IEEE b] kohdassa [LAN-tyyppi] ([Verkko]-näyttö). 12

23 Verkkoasetukset Verkkoasetukset Tässä jaksossa kuvataan niitä verkkoasetuksia, joita voi muuttaa Käyttäjän työkalujen (Järjestelmäasetukset) avulla. Määritä asetukset sen mukaan, mitä toimintoja haluat käyttää ja minkä liitännän tehdä. 1 Tärkeää Vain järjestelmän pääkäyttäjä tai häneltä valtuutuksen saanut henkilö saa muuttaa näitä asetuksia. Tulostimen/LAN-faksin käytössä tarvittavat asetukset Tässä jaksossa on lueteltu asetukset, joita tulostin- tai LAN-faksitoiminnossa tarvitaan. Ethernet Tässä jaksossa on lueteltu asetukset, joita tarvitaan tulostin- tai LAN-faksitoiminnossa Ethernet-liitännän avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko Laitteen IPv6-osoite tarvittaessa Liitäntäasetukset/Verkko IPv6-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko IPv6-ylläpitämätön autokonfigurointi tarvittaessa Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko NCP-protokolla tarvittaessa Liitäntäasetukset/Verkko NW-kehystyyppi tarvittaessa Liitäntäasetukset/Verkko SMB-tietokoneen nimi tarvittaessa Liitäntäasetukset/Verkko SMB-työryhmä tarvittaessa Liitäntäasetukset/Verkko Ethernet Speed tarvittaessa Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa 13

24 Laitteen kytkeminen Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa 1 Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Liitäntäasetukset/Verkko Laitteen nimi tarvittaessa Huom. IPv6-osoitetta voidaan käyttää vain tulostamisessa. Tarkista [Käytettävissä oleva protokolla]-kohdassa, että haluamasi protokolla on [Käytössä]. [LAN-tyyppi] näkyy näytössä, kun langattoman lähiverkon kortti on asennettuna. Jos laitteessa on sekä Ethernet-yhteys että IEEE b (langaton lähiverkko), pitää määrittää ensisijainen liitäntä. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto IEEE b (langaton lähiverkko) Tässä jaksossa on lueteltu asetukset, joita tarvitaan tulostin- tai LAN-faksitoiminnossa IEEE b -liitännän (langaton lähiverkko) avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko Laitteen IPv6-osoite tarvittaessa Liitäntäasetukset/Verkko IPv6-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko IPv6-ylläpitämätön autokonfigurointi tarvittaessa Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko NCP-protokolla tarvittaessa Liitäntäasetukset/Verkko NW-kehystyyppi tarvittaessa Liitäntäasetukset/Verkko SMB-tietokoneen nimi tarvittaessa Liitäntäasetukset/Verkko SMB-työryhmä tarvittaessa Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan 14

25 Verkkoasetukset Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Liitäntäasetukset/Verkko Laitteen nimi tarvittaessa 1 Liitäntäasetukset/IEEE b Yhteystapa tarvitaan Liitäntäasetukset/IEEE b SSID-asetus tarvittaessa Liitäntäasetukset/IEEE b Kanava tarvittaessa Liitäntäasetukset/IEEE b Suojaustapa tarvittaessa Liitäntäasetukset/IEEE b Lähetysnopeus tarvittaessa Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [IEEE b] ja [LAN-tyyppi] näkyvät näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laitteeseen on kytketty sekä Ethernet että langaton lähiverkko (IEEE b), valittu liitäntä on ensisijainen. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto Internet-faksin käytössä tarvittavat asetukset Tässä jaksossa on lueteltu asetukset, joita Internet-faksin käyttämisessä tarvitaan. Ethernet Tässä jaksossa on lueteltu asetukset, joita tarvitaan Internet-faksin käyttämisessä Ethernet-liitännän avulla. Lisätietoja asetusten määrittämisestä on kohdissa Liitäntäasetukset ja Tiedostonsiirto. Valikko Käyttäjän työkalu Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvitaan Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko Ethernet Speed tarvittaessa 15

26 Laitteen kytkeminen Valikko Käyttäjän työkalu Asetuksen pakollisuus Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan 1 Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Tiedostonsiirto SMTP-palvelin tarvitaan Tiedostonsiirto SMTP-todentaminen tarvittaessa Tiedostonsiirto POP before SMTP tarvittaessa Tiedostonsiirto Vastaanottoprotokolla tarvittaessa Tiedostonsiirto POP3 / IMAP4 -asetukset tarvittaessa Tiedostonsiirto Pääkäyttäjän sähköpostiosoite tarvittaessa Tiedostonsiirto Sähköpostin tietoliikenneportti tarvitaan Tiedostonsiirto Sähköpostin vastaanottoväli tarvittaessa Tiedostonsiirto Vast.otetun s-postin enimm.koko tarvittaessa Tiedostonsiirto S-postin tallennus palvelimelle tarvittaessa Tiedostonsiirto Tallenna/Muuta/Poista sähköpostiviesti tarvittaessa Tiedostonsiirto Faksin sähköpostitili tarvitaan Huom. Tarkista Käytössä oleva protokolla -kohdassa, että haluamasi protokolla on [Käytössä]. [LAN-tyyppi] näkyy näytössä, kun langattoman lähiverkon liitäntäkortti on asennettu. Jos laitteeseen on kytketty sekä Ethernet että langaton lähiverkko (IEEE b), valittu liitäntä on ensisijainen. SMTP-palvelin ja Faksin sähköpostiosoite täytyy määrittää, jotta Internet-faksi voidaan lähettää. Kun POP before SMTP -asetuksena on [Päällä], tee myös vastaanottoprotokolla- ja POP3/IMAP4-asetukset. Kun SMTP-todennus on [Päällä], tee myös Pääkäyttäjän sähköpostiosoite - asetukset. Sähköpostin tietoliikenneportti ja Faksin sähköpostiosoite täytyy määrittää Internet-faksien vastaanottoa varten. Jos POP before SMTP -asetukseksi valitaan [Päällä], tarkista POP3-portin numero Sähköpostin tietoliikenneportissa. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto 16

27 Verkkoasetukset IEEE b (langaton lähiverkko) Tässä jaksossa on lueteltu asetukset, joita tarvitaan Internet-faksin käyttämisessä IEEE b -liitännän (langaton lähiverkko) avulla. Lisätietoja asetusten määrittämisestä on kohdissa Liitäntäasetukset ja Tiedostonsiirto. 1 Valikko Käyttäjän työkalu Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvitaan Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Liitäntäasetukset/IEEE b Yhteystapa tarvitaan Liitäntäasetukset/IEEE b SSID-asetus tarvittaessa Liitäntäasetukset/IEEE b Kanava tarvittaessa Liitäntäasetukset/IEEE b Suojaustapa tarvittaessa Liitäntäasetukset/IEEE b Lähetysnopeus tarvittaessa Tiedostonsiirto SMTP-palvelin tarvitaan Tiedostonsiirto SMTP-todentaminen tarvittaessa Tiedostonsiirto POP before SMTP tarvittaessa Tiedostonsiirto Vastaanottoprotokolla tarvittaessa Tiedostonsiirto POP3 / IMAP4 -asetukset tarvittaessa Tiedostonsiirto Pääkäyttäjän sähköpostiosoite tarvittaessa Tiedostonsiirto Sähköpostin tietoliikenneportti tarvitaan Tiedostonsiirto Sähköpostin vastaanottoväli tarvittaessa Tiedostonsiirto Vast.otetun s-postin enimm.koko tarvittaessa Tiedostonsiirto S-postin tallennus palvelimelle tarvittaessa Tiedostonsiirto Tallenna/Muuta/Poista sähköpostiviesti tarvittaessa Tiedostonsiirto Faksin sähköpostitili tarvitaan 17

28 Laitteen kytkeminen 1 Huom. Tarkista Käytössä oleva protokolla -kohdassa, että haluamasi protokolla on [Käytössä]. [IEEE b] ja [LAN-tyyppi] näkyvät näytössä, kun langattoman lähiverkon liitäntäkortti on asennettu. Jos laitteeseen on kytketty sekä Ethernet että langaton lähiverkko (IEEE b), valittu liitäntä on ensisijainen. SMTP-palvelin ja Faksin sähköpostiosoite täytyy määrittää, jotta Internet-faksi voidaan lähettää. Kun POP before SMTP -asetuksena on [Päällä], tee myös vastaanottoprotokolla- ja POP3/IMAP4-asetukset. Kun SMTP-todennus on [Päällä], tee myös Pääkäyttäjän sähköpostiosoite - asetukset. Sähköpostin tietoliikenneportti ja Faksin sähköpostiosoite täytyy määrittää Internet-faksien vastaanottoa varten. Jos POP before SMTP -asetukseksi valitaan [Päällä], tarkista POP3-portin numero Sähköpostin tietoliikenneportissa. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto Sähköpostin käytössä tarvittavat asetukset Tässä jaksossa on lueteltu asetukset, joita sähköpostin lähettämisessä tarvitaan. Ethernet Tässä jaksossa on lueteltu asetukset, joita tarvitaan sähköpostin lähettämisessä Ethernet-liitännän avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvitaan Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko Ethernet Speed tarvittaessa 18

29 Verkkoasetukset Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa 1 Tiedostonsiirto SMTP-palvelin tarvitaan Tiedostonsiirto SMTP-todentaminen tarvittaessa Tiedostonsiirto POP before SMTP tarvittaessa Tiedostonsiirto Vastaanottoprotokolla tarvittaessa Tiedostonsiirto POP3 / IMAP4 -asetukset tarvittaessa Tiedostonsiirto Pääkäyttäjän sähköpostiosoite tarvittaessa Tiedostonsiirto Sähköpostin tietoliikenneportti tarvittaessa Tiedostonsiirto Tallenna/Muuta/Poista sähköpostiviesti tarvittaessa Tiedostonsiirto Skannerin uud.lähetysväli tarvittaessa Tiedostonsiirto Uud.lähetettyjä skannaustdstoja tarvittaessa Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [LAN-tyyppi] näkyy näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laitteeseen on kytketty sekä Ethernet että langaton lähiverkko (IEEE b), valittu liitäntä on ensisijainen. Kun määrität [POP before SMTP] -asetukseksi [Päällä], määritä myös [Vastaanottoprotokolla] ja [POP3 / IMAP4 -asetukset]. Kun määrität [POP before SMTP] -asetukseksi [Päällä], tarkista [POP3]-portin numero kohdassa [Sähköpostin tietoliikenneportti]. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto 19

30 Laitteen kytkeminen IEEE b (langaton lähiverkko) 1 Tässä jaksossa on lueteltu asetukset, joita tarvitaan sähköpostin lähettämisessä IEEE b -liitännän (langaton lähiverkko) avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvitaan Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Liitäntäasetukset/IEEE b Yhteystapa tarvitaan Liitäntäasetukset/IEEE b SSID-asetus tarvittaessa Liitäntäasetukset/IEEE b Kanava tarvittaessa Liitäntäasetukset/IEEE b Suojaustapa tarvittaessa Liitäntäasetukset/IEEE b Lähetysnopeus tarvittaessa Tiedostonsiirto SMTP-palvelin tarvitaan Tiedostonsiirto SMTP-todentaminen tarvittaessa Tiedostonsiirto POP before SMTP tarvittaessa Tiedostonsiirto Vastaanottoprotokolla tarvittaessa Tiedostonsiirto POP3 / IMAP4 -asetukset tarvittaessa Tiedostonsiirto Pääkäyttäjän sähköpostiosoite tarvittaessa Tiedostonsiirto Sähköpostin tietoliikenneportti tarvittaessa Tiedostonsiirto Tallenna/Muuta/Poista sähköpostiviesti tarvittaessa Tiedostonsiirto Skannerin uud.lähetysväli tarvittaessa Tiedostonsiirto Uud.lähetettyjä skannaustdstoja tarvittaessa 20

31 Verkkoasetukset Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [LAN-tyyppi] näkyy näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laitteeseen on kytketty sekä Ethernet että langaton lähiverkko (IEEE b), valittu liitäntä on ensisijainen. Kun määrität [POP before SMTP] -asetukseksi [Päällä], määritä myös [Vastaanottoprotokolla] ja [POP3 / IMAP4 -asetukset]. Kun määrität [POP before SMTP] -asetukseksi [Päällä], tarkista [POP3]-portin numero kohdassa [Sähköpostin tietoliikenneportti]. 1 Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto Skannaus kansioon -toiminnon käytössä tarvittavat asetukset Tässä jaksossa on lueteltu asetukset, joita tiedostojen lähettämisessä tarvitaan. Ethernet Tässä jaksossa on lueteltu asetukset, joita tarvitaan tiedostojen lähettämisessä Ethernet-liitännän avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvitaan LiitäntäasetuksetVerkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko Ethernet Speed tarvittaessa Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Tiedostonsiirto Skannerin uud.lähetysväli tarvittaessa Tiedostonsiirto Uud.lähetettyjä skannaustdstoja tarvittaessa 21

32 Laitteen kytkeminen 1 Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [LAN-tyyppi] näkyy näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laitteeseen on kytketty sekä Ethernet että langaton lähiverkko (IEEE b), valittu liitäntä on ensisijainen. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto IEEE b (langaton lähiverkko) Tässä jaksossa on lueteltu asetukset, joita tarvitaan tiedostojen lähettämisessä IEEE b -liitännän (langaton lähiverkko) avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvitaan Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Liitäntäasetukset/IEEE b Yhteystapa tarvitaan Liitäntäasetukset/IEEE b SSID-asetus tarvittaessa Liitäntäasetukset/IEEE b Kanava tarvittaessa Liitäntäasetukset/IEEE b Suojaustapa tarvittaessa Liitäntäasetukset/IEEE b Lähetysnopeus tarvittaessa Tiedostonsiirto Skannerin uud.lähetysväli tarvittaessa Tiedostonsiirto Uud.lähetettyjä skannaustdstoja tarvittaessa 22 Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [IEEE b] ja [LAN-tyyppi] näkyvät näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laitteeseen on kytketty sekä Ethernet että langaton lähiverkko (IEEE b), valittu liitäntä on ensisijainen.

33 Verkkoasetukset Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto Verkkoskannerin käytössä tarvittavat asetukset 1 Tässä jaksossa kuvataan asetukset, joita tarvitaan, kun tietoja lähetetään verkon kautta. Ethernet Tässä jaksossa kuvataan asetukset, joita tarvitaan, kun tietoja lähetetään verkkoon Ethernet-yhteyden kautta. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko Ethernet Speed tarvittaessa Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Tiedostonsiirto Lähetysvaihtoehto tarvittaessa Tiedostonsiirto Faksin v-o tiedoston lähetys tarvittaessa Tiedostonsiirto Skannerin uud.lähetysväli tarvittaessa Tiedostonsiirto Uud.lähetettyjä skannaustdstoja tarvittaessa Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [LAN-tyyppi] näkyy näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laite on kytketty sekä Ethernetiin että langattomaan lähiverkkoon (IEEE b), valittu liitäntä on ensisijainen. Jos [Lähetysvaihtoehto]-asetus on [Päällä], tarkista, että IPv4-osoite on määritetty. 23

34 Laitteen kytkeminen 1 Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto IEEE b (langaton lähiverkko) Tässä jaksossa on lueteltu asetukset, joita tarvitaan tietojen siirtämisessä verkkoon IEEE b -liitännän (langaton lähiverkko) avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Liitäntäasetukset/IEEE b Yhteystapa tarvitaan Liitäntäasetukset/IEEE b SSID-asetus tarvittaessa Liitäntäasetukset/IEEE b Kanava tarvittaessa Liitäntäasetukset/IEEE b Suojaustapa tarvittaessa Liitäntäasetukset/IEEE b Lähetysnopeus tarvittaessa Tiedostonsiirto Lähetysvaihtoehto tarvittaessa Tiedostonsiirto Faksin v-o tiedoston lähetys tarvittaessa Tiedostonsiirto Skannerin uud.lähetysväli tarvittaessa Tiedostonsiirto Uud.lähetettyjä skannaustdstoja tarvittaessa Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [IEEE b] ja [LAN-tyyppi] näkyvät näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laite on kytketty sekä Ethernettiin että langattomaan lähiverkkoon (IEEE b), valittu liitäntä on ensisijainen. Jos [Lähetysvaihtoehto]-asetus on [Päällä], tarkista, että IPv4-osoite on määritetty. 24

35 Verkkoasetukset Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto TWAIN-verkkoskannerin käytössä tarvittavat asetukset 1 Tässä jaksossa kuvataan asetukset, jotka pitää määrittää, kun verkkoympäristössä käytetään TWAIN-skanneria. Ethernet Tässä jaksossa on lueteltu asetukset, joita tarvitaan TWAIN-verkkoskannerin käyttämisessä Ethernet-liitännän avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ethernet Speed tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [LAN-tyyppi] näkyy näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laite on kytketty sekä Ethernettiin että langattomaan lähiverkkoon (IEEE b), valittu liitäntä on ensisijainen. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto 25

36 Laitteen kytkeminen IEEE b (langaton lähiverkko) 1 Tässä jaksossa on lueteltu asetukset, joita tarvitaan TWAIN-verkkoskannerin käyttämisessä IEEE b -liitännän (langaton lähiverkko) avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Liitäntäasetukset/IEEE b Yhteystapa tarvitaan Liitäntäasetukset/IEEE b SSID-asetus tarvittaessa Liitäntäasetukset/IEEE b Kanava tarvittaessa Liitäntäasetukset/IEEE b Suojaustapa tarvittaessa Liitäntäasetukset/IEEE b Lähetysnopeus tarvittaessa Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [IEEE b] ja [LAN-tyyppi] näkyvät näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laite on kytketty sekä Ethernettiin että langattomaan lähiverkkoon (IEEE b), valittu liitäntä on ensisijainen. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto 26

37 Verkkoasetukset Asiakirjapalvelimen käytössä tarvittavat asetukset Tässä jaksossa kuvataan asetukset, jotka pitää määrittää, kun verkkoympäristössä käytetään asiakirjapalvelintoimintoa. Ethernet 1 Tässä jaksossa on lueteltu asetukset, joita tarvitaan asiakirjapalvelintoiminnon käyttämiseen Ethernet-liitännän avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko Ethernet Speed tarvittaessa Liitäntäasetukset/Verkko LAN-tyyppi tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [LAN-tyyppi] näkyy näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laite on kytketty sekä Ethernettiin että langattomaan lähiverkkoon (IEEE b), valittu liitäntä on ensisijainen. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto 27

38 Laitteen kytkeminen IEEE b (langaton lähiverkko) 1 Tässä jaksossa on lueteltu asetukset, joita tarvitaan asiakirjapalvelintoiminnon käyttämisessä IEEE b -liitännän (langaton lähiverkko) avulla. Lisätietoja asetusten määrittämisestä on kohdissa "Liitäntäasetukset" ja "Tiedostonsiirto". Otsikko Asetus Asetuksen pakollisuus Liitäntäasetukset/Verkko Laitteen IPv4-osoite tarvitaan Liitäntäasetukset/Verkko IPv4-yhdyskäytävän osoite tarvittaessa Liitäntäasetukset/Verkko DNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko DDNS-konfigurointi tarvittaessa Liitäntäasetukset/Verkko Domain-nimi tarvittaessa Liitäntäasetukset/Verkko WINS-kokoonpano tarvittaessa Liitäntäasetukset/Verkko Käytettävissä oleva protokolla tarvitaan Liitäntäasetukset/Verkko LAN-tyyppi tarvittaessa/tarvitaan Liitäntäasetukset/Verkko Ota käyttöön SNMPv3-yhteys tarvittaessa Liitäntäasetukset/Verkko Ota käyttöön SSL/TLS-yhteys tarvittaessa Liitäntäasetukset/Verkko Isäntänimi tarvittaessa Liitäntäasetukset/IEEE b Yhteystapa tarvitaan Liitäntäasetukset/IEEE b SSID-asetus tarvittaessa Liitäntäasetukset/IEEE b Kanava tarvittaessa Liitäntäasetukset/IEEE b Suojaustapa tarvittaessa Liitäntäasetukset/IEEE b Lähetysnopeus tarvittaessa Huom. Tarkista [Käytettävissä oleva protokolla] -kohdassa, että haluamasi protokolla on [Käytössä]. [IEEE b] ja [LAN-tyyppi] näkyvät näytössä, kun langattoman lähiverkon liitäntäkortti (lisävaruste) on asennettuna. Jos laite on kytketty sekä Ethernettiin että langattomaan lähiverkkoon (IEEE b), valittu liitäntä on ensisijainen. Viite s.49 Liitäntäasetukset s.56 Tiedostonsiirto 28

39 Verkkoasetukset Verkkoasetusten määrittäminen apuohjelmien avulla Tässä jaksossa kerrotaan, miten verkkoasetukset määritetään apuohjelmien avulla. Voit määrittää verkkoasetukset myös apuohjelmilla, kuten Web Image Monitor, SmartDeviceMonitor for Admin ja telnet. 1 Huom. Lisätietoja Web Image Monitor -ohjelman käytöstä, katso Verkko-opas. Lisätietoja SmartDeviceMonitor for Admin -ohjelman käytöstä, katso Verkko-opas. Lisätietoja telnetin käytöstä, katso Verkko-opas. Viite Verkko-opas Liitäntäasetukset Tässä jaksossa kerrotaan, miten liitäntäasetukset määritetään apuohjelmien avulla. Muuta asetukset käyttämällä Web Image Monitor- tai SmartDeviceMonitor for Admin -ohjelmaa ja telnetiä. [Verkko] [Laitteen IPv4-osoite] [Autom. haku (DHCP)] Web Image Monitor: ohjelmaa voidaan käyttää asetuksen määrittämisessä SmartDeviceMonitor for Admin: ohjelmaa voidaan käyttää asetuksen määrittämisessä telnet: ohjelmaa voidaan käyttää asetuksen määrittämisessä [Verkko] [Laitteen IPv4-osoite] [Määritä] [Laitteen IPv4-osoite] Web Image Monitor: ohjelmaa voidaan käyttää asetuksen määrittämisessä SmartDeviceMonitor for Admin: ohjelmaa voidaan käyttää asetuksen määrittämisessä telnet: ohjelmaa voidaan käyttää asetuksen määrittämisessä [Verkko] [Laitteen IPv4-osoite] [Määritä] [Aliverkon peite] Web Image Monitor: ohjelmaa voidaan käyttää asetuksen määrittämisessä SmartDeviceMonitor for Admin: ohjelmaa voidaan käyttää asetuksen määrittämisessä telnet: ohjelmaa voidaan käyttää asetuksen määrittämisessä [Verkko] [IPv4-yhdyskäytävän osoite] Web Image Monitor: ohjelmaa voidaan käyttää asetuksen määrittämisessä SmartDeviceMonitor for Admin: ohjelmaa voidaan käyttää asetuksen määrittämisessä telnet: ohjelmaa voidaan käyttää asetuksen määrittämisessä 29
