1 TeleWell TW-EA510v3(c) & 3G/4G ADSL 2+ 3G/4G modeemi reititin palomuuri ja WLAN- tukiasema ( b/g/n ) Pikaohje

2 TeleWell TW-EA510v3 (c) ADSL 3G/4G Tutustu ohjeeseen huolella ja ota laite käyttöön pikaohjetta seuraten. Laajennetun ohjekirjan löydät mukana tulevalta CD-levyltä. Myyntipaketin sisältö TeleWell TW-EA510v3 (c) ADSL 3G/4G modeemi CD-levy, jossa laajempi ohjekirja RJ-11 puhelinkaapeli RJ-45 Ethernet kaapeli Kaksi 2dBi ulkoista antennia. SMA-liitin Virtalähde vähintään 1.2A 12 V DC Pikaohje Puhelinpistoke ( Häiriönestosuodatin, ostettava erikseen) Laiteen käyttöympäristö: normaali sisälämpötila. Takuu raukeaa, mikäli laite on avattu ilman TeleWell Oy:n lupaa tai sitä on käytetty väärin. Älä käytä laitetta ulkona. Varoitus Huomio Aseta laite paikkaan jossa ilmankierto toimii. Käytä aina ja ainoastaan laitteen omaa virtalähdettä. Irrota laite kesäaikaan puhelin- ja sähköverkosta, jos et käytä riittävää ylijännitesuojausta 1

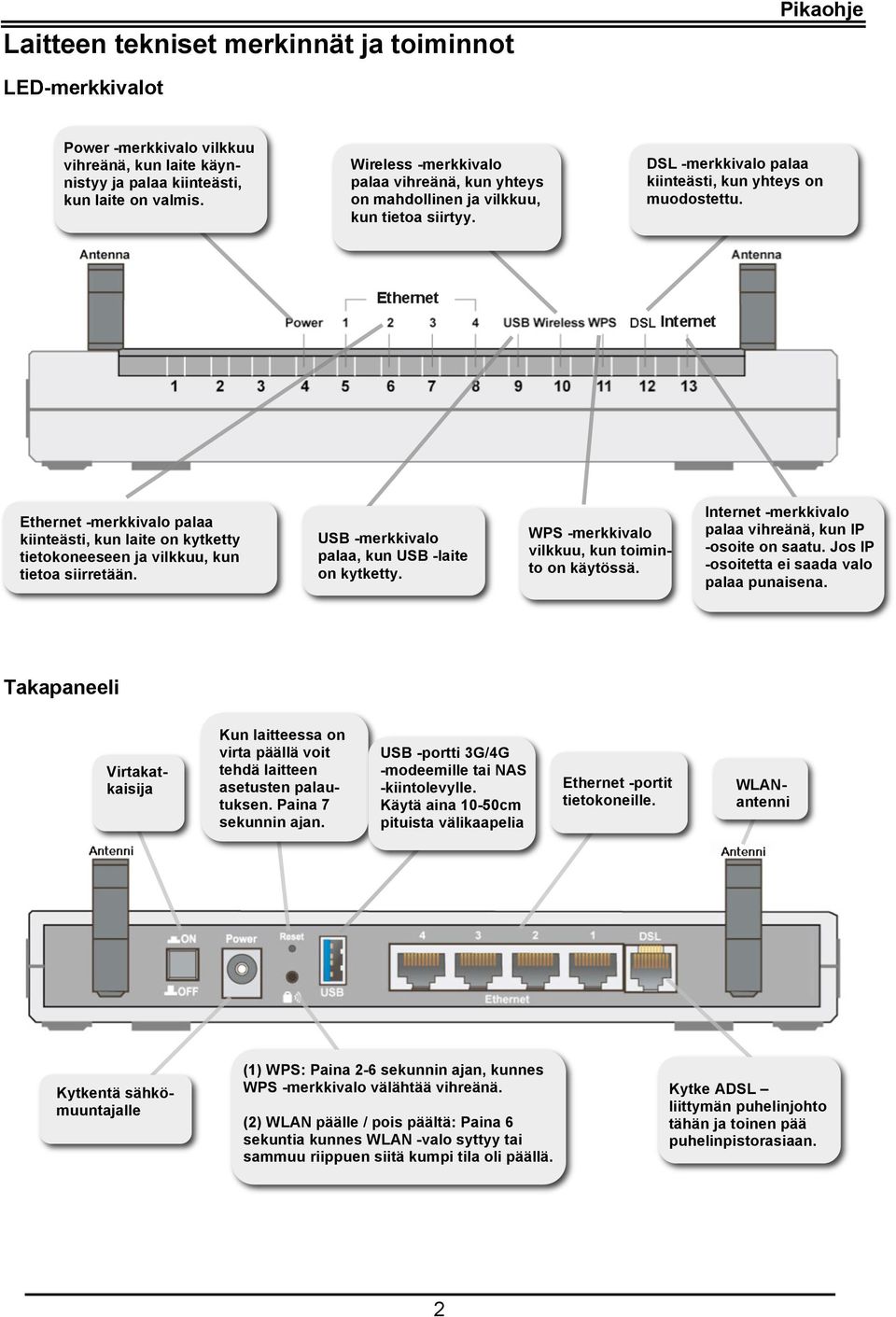

3 Laitteen tekniset merkinnät ja toiminnot Pikaohje LED-merkkivalot Power -merkkivalo vilkkuu vihreänä, kun laite käynnistyy ja palaa kiinteästi, kun laite on valmis. Wireless -merkkivalo palaa vihreänä, kun yhteys on mahdollinen ja vilkkuu, kun tietoa siirtyy. DSL -merkkivalo palaa kiinteästi, kun yhteys on muodostettu. Ethernet -merkkivalo palaa kiinteästi, kun laite on kytketty tietokoneeseen ja vilkkuu, kun tietoa siirretään. USB -merkkivalo palaa, kun USB -laite on kytketty. connected to a USB WPS -merkkivalo vilkkuu, kun toiminto on käytössä. Internet -merkkivalo palaa vihreänä, kun IP -osoite on saatu. Jos IP -osoitetta ei saada valo palaa punaisena. Takapaneeli Virtakatkaisija Kun laitteessa on virta päällä voit tehdä laitteen asetusten palautuksen. Paina 7 sekunnin ajan. USB -portti 3G/4G -modeemille tai NAS -kiintolevylle. Käytä aina 10-50cm pituista välikaapelia Ethernet -portit tietokoneille. WLANantenni Kytkentä sähkömuuntajalle (1) WPS: Paina 2-6 sekunnin ajan, kunnes WPS -merkkivalo välähtää vihreänä. (2) WLAN päälle / pois päältä: Paina 6 sekuntia kunnes WLAN -valo syttyy tai sammuu riippuen siitä kumpi tila oli päällä. Kytke ADSL liittymän puhelinjohto tähän ja toinen pää puhelinpistorasiaan. 2

4 TeleWell TW-EA510v3 (c) ADSL 3G/4G Laitteiden kytkennät ADSL -tila 3G -tila 3

5 Laitteen käyttöönotto 1. Sähköverkon kytkentä Pikaohje 2. Lähiverkon kytkentä Kytke tietokoneesi verkkoportista kaapeli modeemin Ethernet-porttiin. Portit 1, 2, 3 ja WLAN ovat palomuuri toiminteen takana. Portti 4 on suoraan kiinni julkisessa Internetissä, esimerkiksi IPTV tai pelikonsoli käyttöön.. 3. ADSL kytkentä Kytke puhelinjohto laitteen DSL -liittimen ja puhelinpistorasian välille. 4

6 TeleWell TW-EA510v3 (c) ADSL 3G/4G 4. USB -liitäntä USB -portti tukee 3G/4G -modeemeja tai USB -kiintolevyn käyttöä. Listan tuetuista 3G/4G modeemeista löydät oheisesta linkistä: 5. USB -kiintolevy (NAS) storage USB 2.0 toiminnot: FTP -palvelin tai Samba -palvelin 6. Puhelinverkon häiriönestosuodatin Tämä on lisätarvike jota tarvitaan, kun käytetään tavallista puhelinta tai faksia ADSL -modeemin rinnalla samassa liittymässä. Tarkista saatavuus kauppiaalta. Jos käytät rinnalla muita laitteita niin katso asetuskuvat sivulta 6. 5

7 Pikaohje Yhden tai useamman laitteen kytkentä Käyttöönotto Tarkista että laitteessa on virta päällä ja tietokone on kytketty päälle. Yhteyden muodostus selaimella laitteelle 1. Avaa selain ja kirjoita osoiteriville ja paina Enter-näppäintä. 2. Käyttäjätunnus ja salasana ovat: admin ja admin. 3. Valitse pika-asetukset mikäli haluat muuttaa oletusasetuksia. Oletustilassa laite toimii automaattisesti ADSL tai 3G -tilassa riippuen siitä kumpi liittymä on kytketty. 4. PIN-koodin kysely tulee olla pois päältä SIM-kortilta, ennen kuin laitat sen 3G-modeemiin 5. Langattoman yhteyden salausavain on merkitty laitteen pohjassa olevaan tarraan WLAN salausavain: 001EAB ja tukiaseman nimi on WLAN AP, joka näkyy tietokoneiden WLAN -hakutoiminnossa Vikatilanteita 1. Laitteen merkkivalot eivät pala. Onko virta päällä ja muuntaja kytketty pistorasiaan, johon tulee virta. 2. Jatkuva ADSL -linjan katkeaminen Aja laitteen ADSL diagnostiikka, kun linja on päällä Paina suorita -näppäintä Kun järjestelmäloki aukeaa, niin talleta tiedot muistiin Ctrl-A, Ctrl-C näppäinyhdistelmillä ja liitä sähköpostiin näppäintoiminteella Ctrl-V. Lähetä tämä sähköposti meille osoitteeseen niin tutkimme lokin. Pelikonsolit Internet-pelaamiseen ja Tv-viihde ja IPTV-laitteet tulisi aina kytkeä laitteen sillattuun porttiin 4. Niiden käyttö WLAN-yhteyden kautta tai Ethernet-porteissa 1, 2, 3 ja WLAN edellyttää ammattiasentajaa. 6
