Asennusohjeet Tärkeää Lukekaa tämä ohjekirja ennen laitteen asennusta.

Koko: px
Aloita esitys sivulta:

Download "Asennusohjeet Tärkeää Lukekaa tämä ohjekirja ennen laitteen asennusta."

Transkriptio

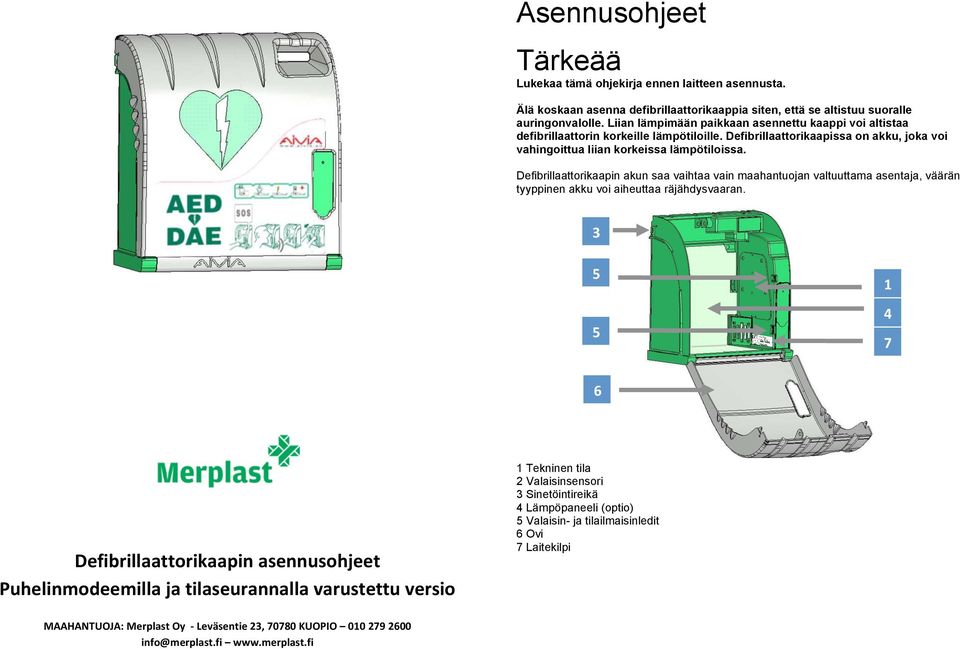

1 Asennusohjeet Tärkeää Lukekaa tämä ohjekirja ennen laitteen asennusta. Älä koskaan asenna defibrillaattorikaappia siten, että se altistuu suoralle auringonvalolle. Liian lämpimään paikkaan asennettu kaappi voi altistaa defibrillaattorin korkeille lämpötiloille. Defibrillaattorikaapissa on akku, joka voi vahingoittua liian korkeissa lämpötiloissa. Defibrillaattorikaapin akun saa vaihtaa vain maahantuojan valtuuttama asentaja, väärän tyyppinen akku voi aiheuttaa räjähdysvaaran Defibrillaattorikaapin asennusohjeet Puhelinmodeemilla ja tilaseurannalla varustettu versio Tekninen tila 2 Valaisinsensori 3 Sinetöintireikä 4 Lämpöpaneeli (optio) 5 Valaisin- ja tilailmaisinledit 6 Ovi 7 Laitekilpi MAAHANTUOJA: Merplast Oy - Leväsentie 23, KUOPIO info@merplast.fi

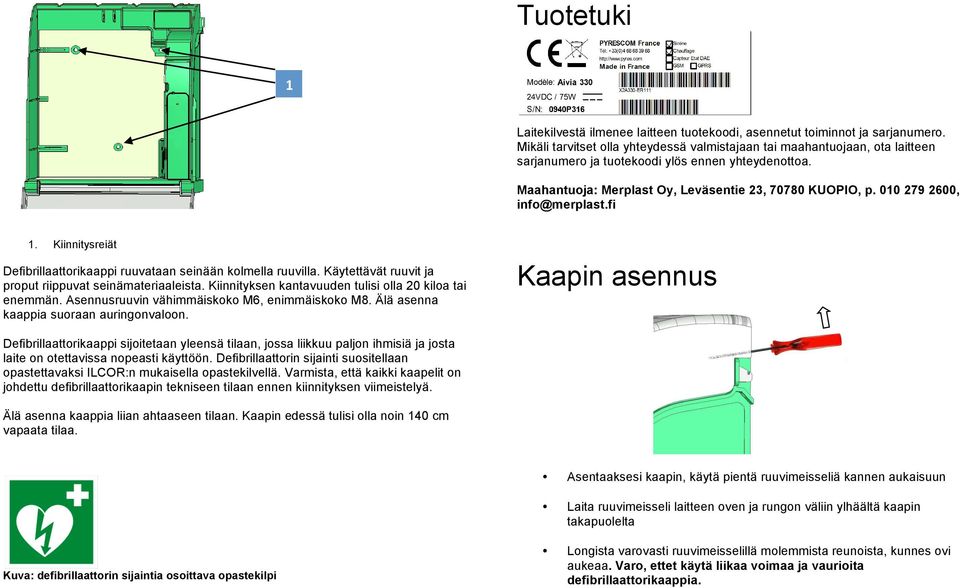

2 Tuotetuki Laitekilvestä ilmenee laitteen tuotekoodi, asennetut toiminnot ja sarjanumero. Mikäli tarvitset olla yhteydessä valmistajaan tai maahantuojaan, ota laitteen sarjanumero ja tuotekoodi ylös ennen yhteydenottoa. Maahantuoja: Merplast Oy, Leväsentie 23, KUOPIO, p , Kiinnitysreiät Defibrillaattorikaappi ruuvataan seinään kolmella ruuvilla. Käytettävät ruuvit ja proput riippuvat seinämateriaaleista. Kiinnityksen kantavuuden tulisi olla 20 kiloa tai enemmän. Asennusruuvin vähimmäiskoko M6, enimmäiskoko M8. Älä asenna kaappia suoraan auringonvaloon. Kaapin asennus Defibrillaattorikaappi sijoitetaan yleensä tilaan, jossa liikkuu paljon ihmisiä ja josta laite on otettavissa nopeasti käyttöön. Defibrillaattorin sijainti suositellaan opastettavaksi ILCOR:n mukaisella opastekilvellä. Varmista, että kaikki kaapelit on johdettu defibrillaattorikaapin tekniseen tilaan ennen kiinnityksen viimeistelyä. Älä asenna kaappia liian ahtaaseen tilaan. Kaapin edessä tulisi olla noin 40 cm vapaata tilaa. Asentaaksesi kaapin, käytä pientä ruuvimeisseliä kannen aukaisuun Laita ruuvimeisseli laitteen oven ja rungon väliin ylhäältä kaapin takapuolelta Kuva: defibrillaattorin sijaintia osoittava opastekilpi Longista varovasti ruuvimeisselillä molemmista reunoista, kunnes ovi aukeaa. Varo, ettet käytä liikaa voimaa ja vaurioita defibrillaattorikaappia.

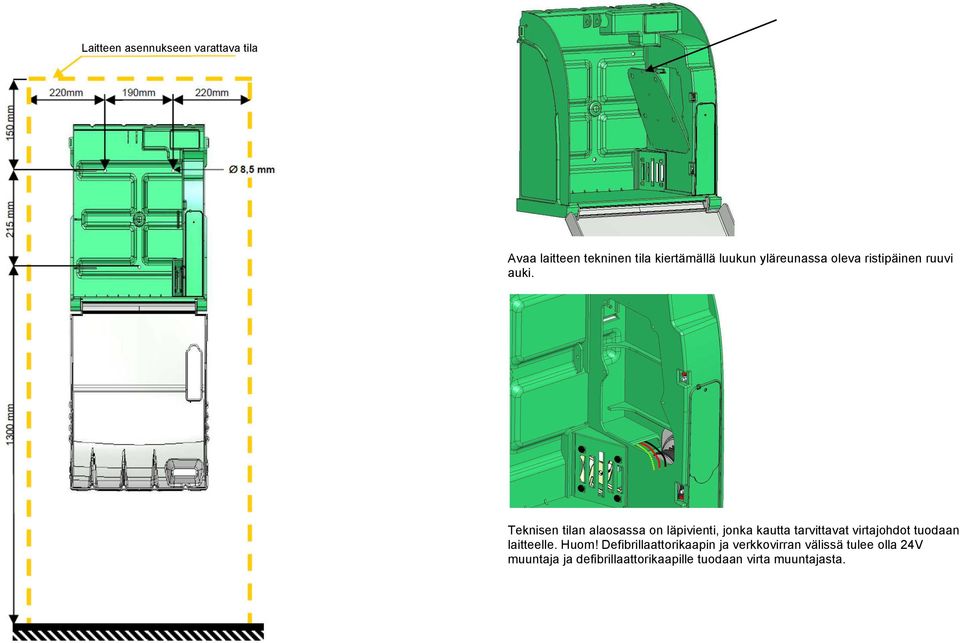

3 Laitteen asennukseen varattava tila Avaa laitteen tekninen tila kiertämällä luukun yläreunassa oleva ristipäinen ruuvi auki. Teknisen tilan alaosassa on läpivienti, jonka kautta tarvittavat virtajohdot tuodaan laitteelle. Huom! Defibrillaattorikaapin ja verkkovirran välissä tulee olla 24V muuntaja ja defibrillaattorikaapille tuodaan virta muuntajasta.

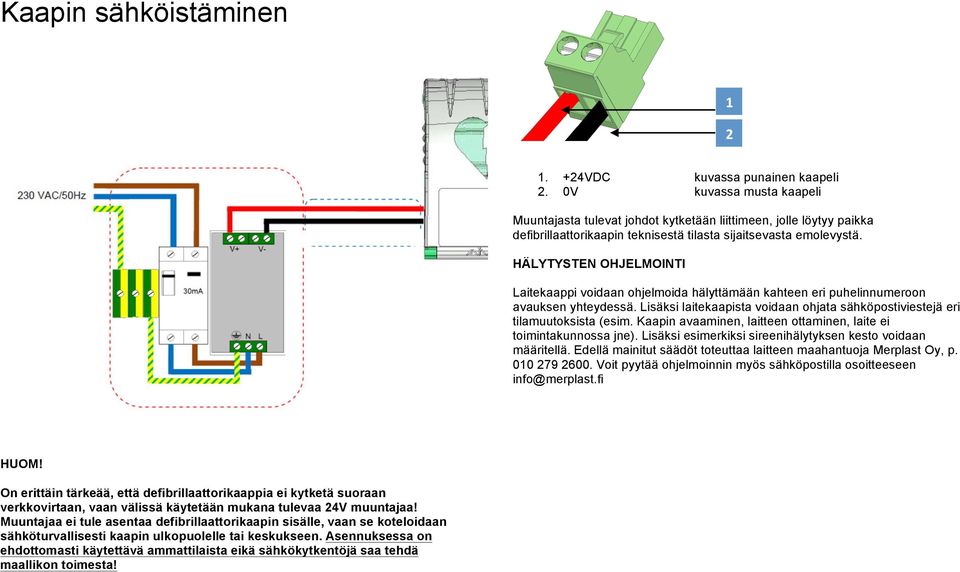

4 Kaapin sähköistäminen VDC kuvassa punainen kaapeli 2. 0V kuvassa musta kaapeli Muuntajasta tulevat johdot kytketään liittimeen, jolle löytyy paikka defibrillaattorikaapin teknisestä tilasta sijaitsevasta emolevystä. HÄLYTYSTEN OHJELMOINTI Laitekaappi voidaan ohjelmoida hälyttämään kahteen eri puhelinnumeroon avauksen yhteydessä. Lisäksi laitekaapista voidaan ohjata sähköpostiviestejä eri tilamuutoksista (esim. Kaapin avaaminen, laitteen ottaminen, laite ei toimintakunnossa jne). Lisäksi esimerkiksi sireenihälytyksen kesto voidaan määritellä. Edellä mainitut säädöt toteuttaa laitteen maahantuoja Merplast Oy, p Voit pyytää ohjelmoinnin myös sähköpostilla osoitteeseen HUOM! On erittäin tärkeää, että defibrillaattorikaappia ei kytketä suoraan verkkovirtaan, vaan välissä käytetään mukana tulevaa 24V muuntajaa! Muuntajaa ei tule asentaa defibrillaattorikaapin sisälle, vaan se koteloidaan sähköturvallisesti kaapin ulkopuolelle tai keskukseen. Asennuksessa on ehdottomasti käytettävä ammattilaista eikä sähkökytkentöjä saa tehdä maallikon toimesta!

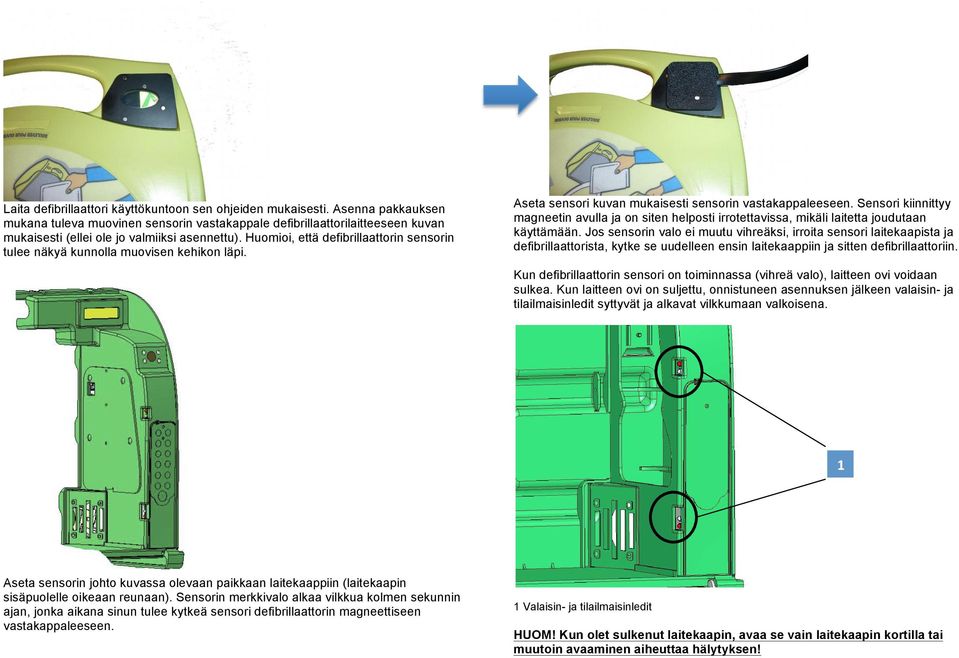

5 Laita defibrillaattori käyttökuntoon sen ohjeiden mukaisesti. Asenna pakkauksen mukana tuleva muovinen sensorin vastakappale defibrillaattorilaitteeseen kuvan mukaisesti (ellei ole jo valmiiksi asennettu). Huomioi, että defibrillaattorin sensorin tulee näkyä kunnolla muovisen kehikon läpi. Aseta sensori kuvan mukaisesti sensorin vastakappaleeseen. Sensori kiinnittyy magneetin avulla ja on siten helposti irrotettavissa, mikäli laitetta joudutaan käyttämään. Jos sensorin valo ei muutu vihreäksi, irroita sensori laitekaapista ja defibrillaattorista, kytke se uudelleen ensin laitekaappiin ja sitten defibrillaattoriin. Kun defibrillaattorin sensori on toiminnassa (vihreä valo), laitteen ovi voidaan sulkea. Kun laitteen ovi on suljettu, onnistuneen asennuksen jälkeen valaisin- ja tilailmaisinledit syttyvät ja alkavat vilkkumaan valkoisena. Aseta sensorin johto kuvassa olevaan paikkaan laitekaappiin (laitekaapin sisäpuolelle oikeaan reunaan). Sensorin merkkivalo alkaa vilkkua kolmen sekunnin ajan, jonka aikana sinun tulee kytkeä sensori defibrillaattorin magneettiseen vastakappaleeseen. Valaisin- ja tilailmaisinledit HUOM! Kun olet sulkenut laitekaapin, avaa se vain laitekaapin kortilla tai muutoin avaaminen aiheuttaa hälytyksen!

6 SENSORIN MERKKIVALOT Jos sensorin merkkivalo on punainen, kalibrointia ei tarvita. Vilkkuva punainen/vihreä merkkivalo Tämä vaihe kestää kolme sekuntia kun sensori on aktivoitu. Sensori tulee kytkeä defibrillaattoriin kolmen sekunnin sisällä. Oranssi merkkivalo Sensori kalibroi itseään defibrillaattorin kanssa. Älä koske tai irroita sensoria. Vihreä merkkivalo Sensori toimii hyvin ja defibrillaattori on toimintakunnossa. Jos sensorin merkkivalo vilkkuu punaisena/vihreänä noin kolmen sekunnin ajan, sensori tulee kalibroida kyseiselle deffalle. SENSORIN KALIBROINTI Tarkista että sensori on kiinnitetty kunnolla defibrillaattorilaitteeseen ja että defibrillaattorilaite on toiminnassa (paristot ja elektrodit asennettu). Sensori kalibroidaan irroittamalla sensori defibrillaattorista. Sensorin LED valo vilkkuu punaisena/vihreänä noin kolmen sekunnin ajan, jonka aikana sinun tulee kytkeä sensori uudelleen defibrillaattoriin. Jos sensori vilkkuu oranssina, kalibrointi on epäonnistunut. Et ole ehkä kytkenyt sensoria defibrillaattoriin kolmen sekunnin sisällä sen irroittamisesta. Irroita sensori laitekaapista ja defibrillaattorista, kytke sensori uudelleen ensin laitekaappiin ja sitten defibrillaattoriin. Punainen merkkivalo Defibrillaattori ei ole toimintakunnossa. Defibrillaattorin toimintakunto tulee tarkistaa. Vilkkuva vihreä merkkivalo Sensori analysoi defibrillaattorin toimintakuntoa. Kun analyysi on päättynyt, merkkivalo muuttuu vihreäksi (toimintakunnossa) tai punaiseksi (ei toimintakunnossa) Vilkkuva punainen merkkivalo Sensori analysoi defibrillaattorin tilaa. Kun analyysi on päättynyt, merkkivalo muuttuu vihreäksi (toimintakunnossa) tai punaiseksi (ei toimintakunnossa) Vilkkuva oranssi merkkivalo Ilmaisee, ettei laitteen sensori toimi oikealla tavalla ja sensori tulee kalibroida uudelleen. Jos sensori on ensin oranssi ja enimmillään noin minuutin sisällä muuttuu vihreäksi, kalibrointi on onnistunut ja defibrillaattorin tila tunnistettu.

7 KAAPIN HUOLTO- JA YLLÄPITOTOIMET SIM KORTIN VAIHTAMINEN Kaapin avaaminen huolto- ja ylläpitotoimia varten tehdään mukana tulevalla avainkortilla, jossa lukee MAINTENANCE. Vie kortti kiinni laitteen kylkeen (kuvassa nuolella merkitty) ja vedä sitä edestakaisin ylhäältä alas. Laitekaapin näyttöön tulee teksti OPEN MODE MAINTENANCE, jonka jälkeen voit avata laitekaapin ilman että avaaminen aiheuttaa hälytyksen. Avaa laitekaappi avainkortilla. Irroita oikean sisäreunan laitetila ristipäisellä ruuvimeisselillä. KAAPIN LED VALOJEN MERKITYS: Kun valkea LED valo syttyy ja himmenee, laitekaappi toimii oikein. LED valojen tarkoitus on valaista laitekaappi esimerkiksi hämärässä tai pimeässä tilassa. Jos punainen merkkivalo vilkkuu, laite tai laitekaappi vaatii huoltoa: Punainen valo vilkkuu Syy Ratkaisu kerran Muistivirhe Ota yhteys toimittajaan 2 kertaa Laitekaapin säädöt eivät lataudu Säädöt tulee asentaa laitekaappiin uudelleen 3 kertaa Lämpötilasensori on Ota yhteys toimittajaan rikkoutunut 4 kertaa Lämpötilan hälytysraja saavutettu Tarkista defibrillaattorin toimivuus, ota tarvittaessa yhteys 5 kertaa Defibrillaattorin tilasta ei ole tietoa toimittajaan Tarkista, että laite on laitekaapissa ja että sensori on kunnolla kiinnitetty 6 kertaa Defibrillaattori ei toimi Tarkista defibrillaattorin toimintakunto ja kytke sensori uudelleen 7 kertaa Puhelinyhteys ei toimi Tarkista SIM kortti ja sen asetukset Avaa SIM kortin tila kiertämällä lukitusta 45 astetta vastapäivään. Ennen kortin asentamista huolehdi, että SIM kortin PIN koodi on 234. Muutoin laitekaappi yrittää avata SIM kortin väärällä PIN koodilla ja se menee lukkoon. Aseta uusi SIM kortti sille varattuun tilaan ja lukitse kortti paikalleen. Tarkista että SIM kortti on oikein päin.
