1 CO 2 -anturi Langaton Englannin kielestä käännetty asiakirja -fi A001

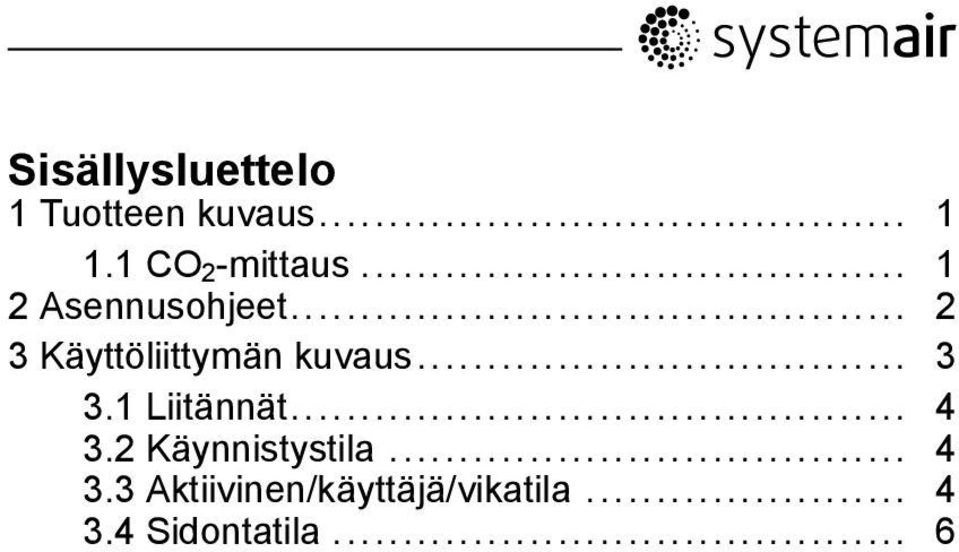

2 Sisällysluettelo 1 Tuotteen kuvaus CO 2-mittaus Asennusohjeet Käyttöliittymän kuvaus Liitännät Käynnistystila Aktiivinen/käyttäjä/vikatila Sidontatila... 6

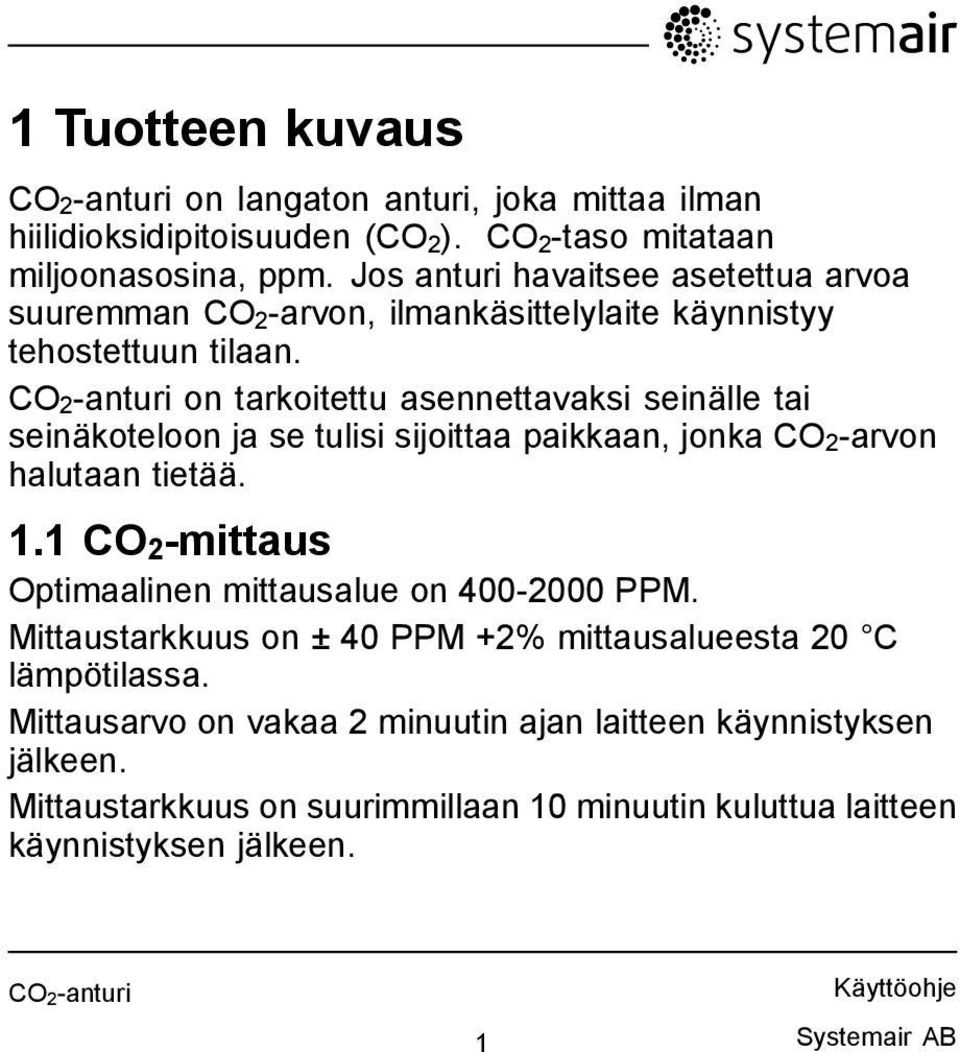

3 1 Tuotteen kuvaus CO 2-anturi on langaton anturi, joka mittaa ilman hiilidioksidipitoisuuden (CO 2). CO 2-taso mitataan miljoonasosina, ppm. Jos anturi havaitsee asetettua arvoa suuremman CO 2-arvon, ilmankäsittelylaite käynnistyy tehostettuun tilaan. CO 2-anturi on tarkoitettu asennettavaksi seinälle tai seinäkoteloon ja se tulisi sijoittaa paikkaan, jonka CO 2-arvon halutaan tietää. 1.1 CO 2 -mittaus Optimaalinen mittausalue on PPM. Mittaustarkkuus on ± 40 PPM +2% mittausalueesta 20 C lämpötilassa. Mittausarvo on vakaa 2 minuutin ajan laitteen käynnistyksen jälkeen. Mittaustarkkuus on suurimmillaan 10 minuutin kuluttua laitteen käynnistyksen jälkeen. CO 2-anturi 1 Systemair AB

4 Huom! CO 2-anturin toiminta konfiguroidaan Systemair-ilmankäsittelylaitteen ohjausyksikössä. Katso kyseisen ilmankäsittelylaitteen käyttöohje. 2 Asennusohjeet Katso lisätietoa RS485 Gateway käyttöohjeesta. CO 2-anturi 2 Systemair AB

5 3 Käyttöliittymän kuvaus Tuotteen käyttöliittymässä on yksi kosketuspainike ja yksi yhdistetty (punainen ja vihreä) merkkivalo, joka ilmaisee laitteen tilan Punainen ja vihreä yhdistetty merkkivalo 2. Kosketuspainike 2 CO 2-anturi 3 Systemair AB

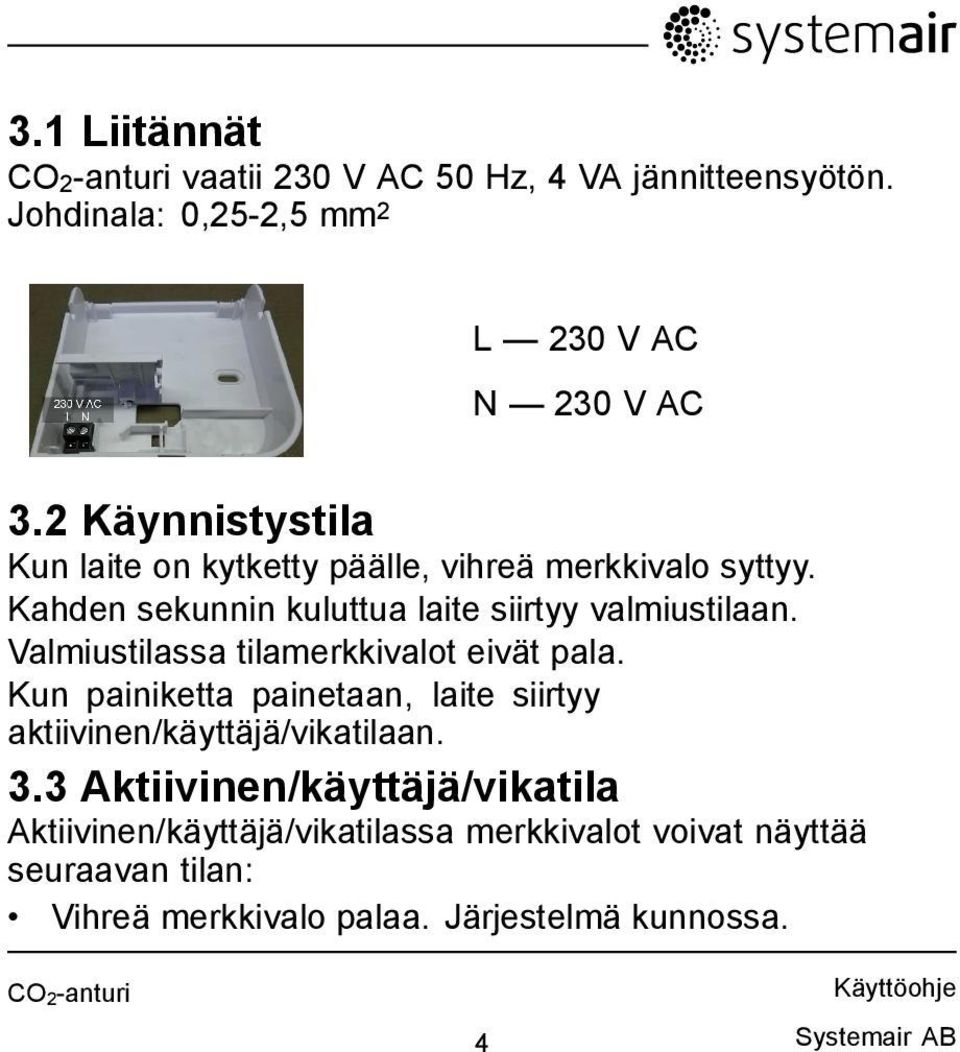

6 3.1 Liitännät CO 2-anturi vaatii 230 V AC 50 Hz, 4 VA jännitteensyötön. Johdinala: 0,25-2,5 mm 2 L 230 V AC N 230 V AC 3.2 Käynnistystila Kun laite on kytketty päälle, vihreä merkkivalo syttyy. Kahden sekunnin kuluttua laite siirtyy valmiustilaan. Valmiustilassa tilamerkkivalot eivät pala. Kun painiketta painetaan, laite siirtyy aktiivinen/käyttäjä/vikatilaan. 3.3 Aktiivinen/käyttäjä/vikatila Aktiivinen/käyttäjä/vikatilassa merkkivalot voivat näyttää seuraavan tilan: Vihreä merkkivalo palaa. Järjestelmä kunnossa. CO 2-anturi 4 Systemair AB

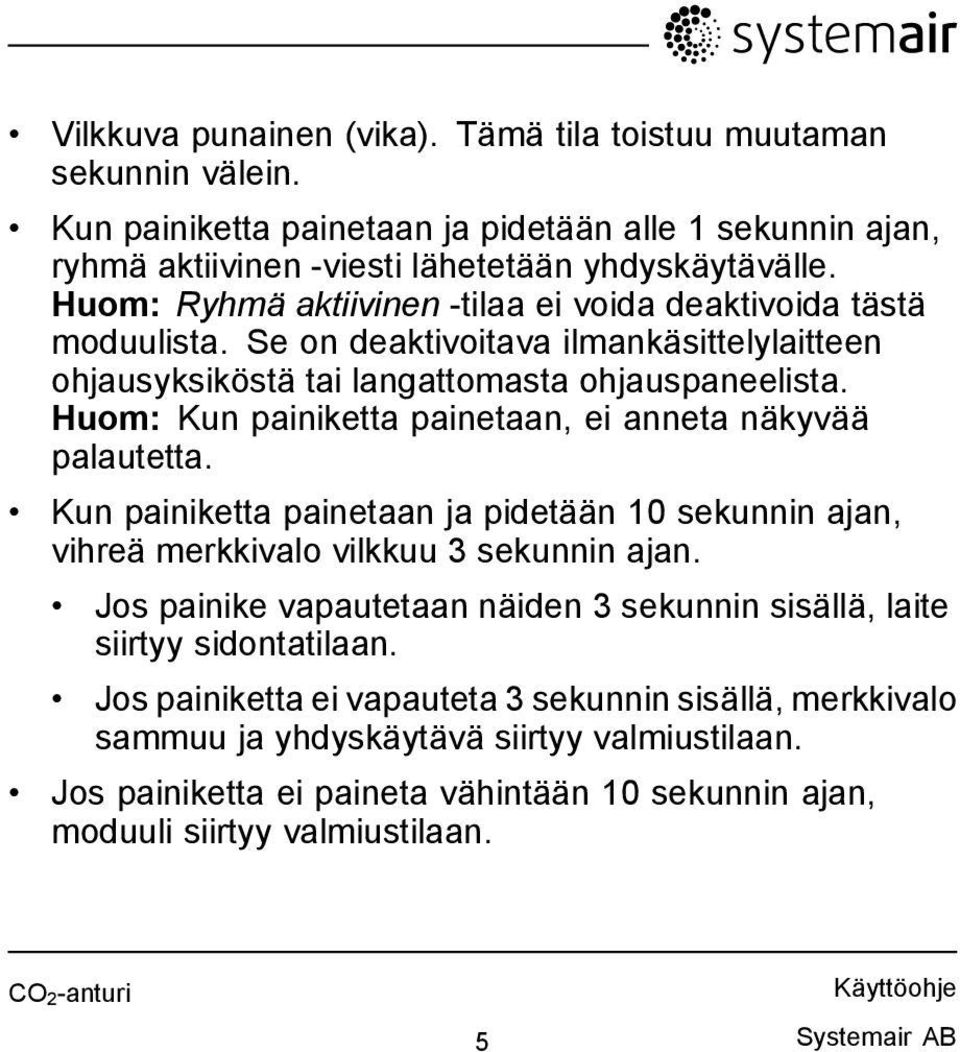

7 Vilkkuva punainen (vika). Tämä tila toistuu muutaman sekunnin välein. Kun painiketta painetaan ja pidetään alle 1 sekunnin ajan, ryhmä aktiivinen -viesti lähetetään yhdyskäytävälle. Huom: Ryhmä aktiivinen -tilaa ei voida deaktivoida tästä moduulista. Se on deaktivoitava ilmankäsittelylaitteen ohjausyksiköstä tai langattomasta ohjauspaneelista. Huom: Kun painiketta painetaan, ei anneta näkyvää palautetta. Kun painiketta painetaan ja pidetään 10 sekunnin ajan, vihreä merkkivalo vilkkuu 3 sekunnin ajan. Jos painike vapautetaan näiden 3 sekunnin sisällä, laite siirtyy sidontatilaan. Jos painiketta ei vapauteta 3 sekunnin sisällä, merkkivalo sammuu ja yhdyskäytävä siirtyy valmiustilaan. Jos painiketta ei paineta vähintään 10 sekunnin ajan, moduuli siirtyy valmiustilaan. CO 2-anturi 5 Systemair AB

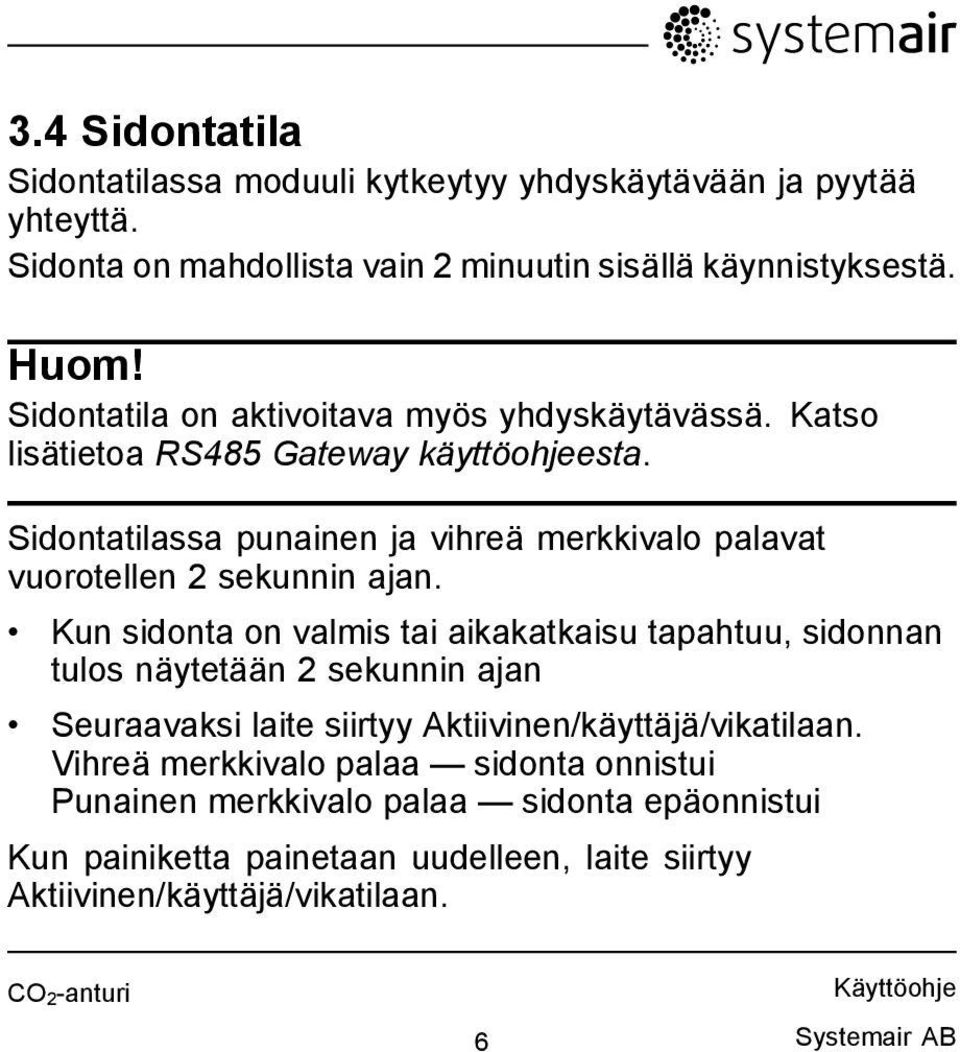

8 3.4 Sidontatila Sidontatilassa moduuli kytkeytyy yhdyskäytävään ja pyytää yhteyttä. Sidonta on mahdollista vain 2 minuutin sisällä käynnistyksestä. Huom! Sidontatila on aktivoitava myös yhdyskäytävässä. Katso lisätietoa RS485 Gateway käyttöohjeesta. Sidontatilassa punainen ja vihreä merkkivalo palavat vuorotellen 2 sekunnin ajan. Kun sidonta on valmis tai aikakatkaisu tapahtuu, sidonnan tulos näytetään 2 sekunnin ajan Seuraavaksi laite siirtyy Aktiivinen/käyttäjä/vikatilaan. Vihreä merkkivalo palaa sidonta onnistui Punainen merkkivalo palaa sidonta epäonnistui Kun painiketta painetaan uudelleen, laite siirtyy Aktiivinen/käyttäjä/vikatilaan. CO 2-anturi 6 Systemair AB

9 CO 2-anturi 7 Systemair AB

10

11

12 lastpage Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. Systemair AB Industrivägen 3 SE Skinnskatteberg, Sweden Phone Fax
