MINICODE ACL OHJELMOINTIKOODIN JA TUNNISTEEN OHJELMOINTI

Koko: px
Aloita esitys sivulta:

Download "MINICODE ACL-153 2. OHJELMOINTIKOODIN JA TUNNISTEEN OHJELMOINTI"

Transkriptio

1 Asentaja/ Käyttäjän käsikirja MINICODE CL-153

2

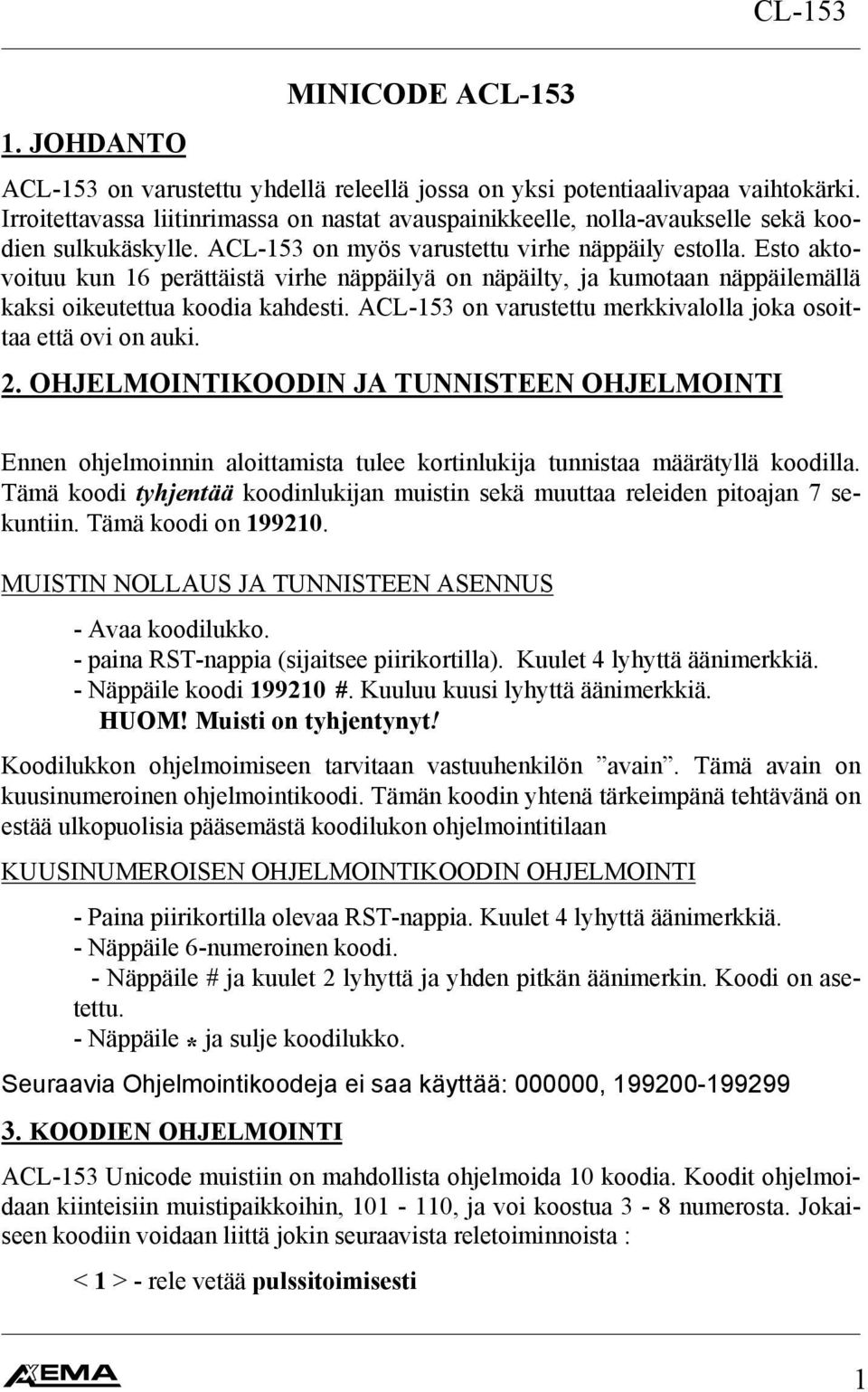

3 1. JOHDANTO MINICODE ACL-153 ACL-153 on varustettu yhdellä releellä jossa on yksi potentiaalivapaa vaihtokärki. Irroitettavassa liitinrimassa on nastat avauspainikkeelle, nolla-avaukselle sekä koodien sulkukäskylle. ACL-153 on myös varustettu virhe näppäily estolla. Esto aktovoituu kun 16 perättäistä virhe näppäilyä on näpäilty, ja kumotaan näppäilemällä kaksi oikeutettua koodia kahdesti. ACL-153 on varustettu merkkivalolla joka osoittaa että ovi on auki. 2. OHJELMOINTIKOODIN JA TUNNISTEEN OHJELMOINTI Ennen ohjelmoinnin aloittamista tulee kortinlukija tunnistaa määrätyllä koodilla. Tämä koodi tyhjentää koodinlukijan muistin sekä muuttaa releiden pitoajan 7 sekuntiin. Tämä koodi on MUISTIN NOLLAUS JA TUNNISTEEN ASENNUS - Avaa koodilukko. - paina RST-nappia (sijaitsee piirikortilla). Kuulet 4 lyhyttä äänimerkkiä. - Näppäile koodi #. Kuuluu kuusi lyhyttä äänimerkkiä. HUOM! Muisti on tyhjentynyt! Koodilukkon ohjelmoimiseen tarvitaan vastuuhenkilön avain. Tämä avain on kuusinumeroinen ohjelmointikoodi. Tämän koodin yhtenä tärkeimpänä tehtävänä on estää ulkopuolisia pääsemästä koodilukon ohjelmointitilaan KUUSINUMEROISEN OHJELMOINTIKOODIN OHJELMOINTI - Paina piirikortilla olevaa RST-nappia. Kuulet 4 lyhyttä äänimerkkiä. - Näppäile 6-numeroinen koodi. - Näppäile # ja kuulet 2 lyhyttä ja yhden pitkän äänimerkin. Koodi on asetettu. - Näppäile * ja sulje koodilukko. Seuraavia Ohjelmointikoodeja ei saa käyttää: , KOODIEN OHJELMOINTI ACL-153 Unicode muistiin on mahdollista ohjelmoida 10 koodia. Koodit ohjelmoidaan kiinteisiin muistipaikkoihin, , ja voi koostua 3-8 numerosta. Jokaiseen koodiin voidaan liittä jokin seuraavista reletoiminnoista : < 1 > - rele vetää pulssitoimisesti 1

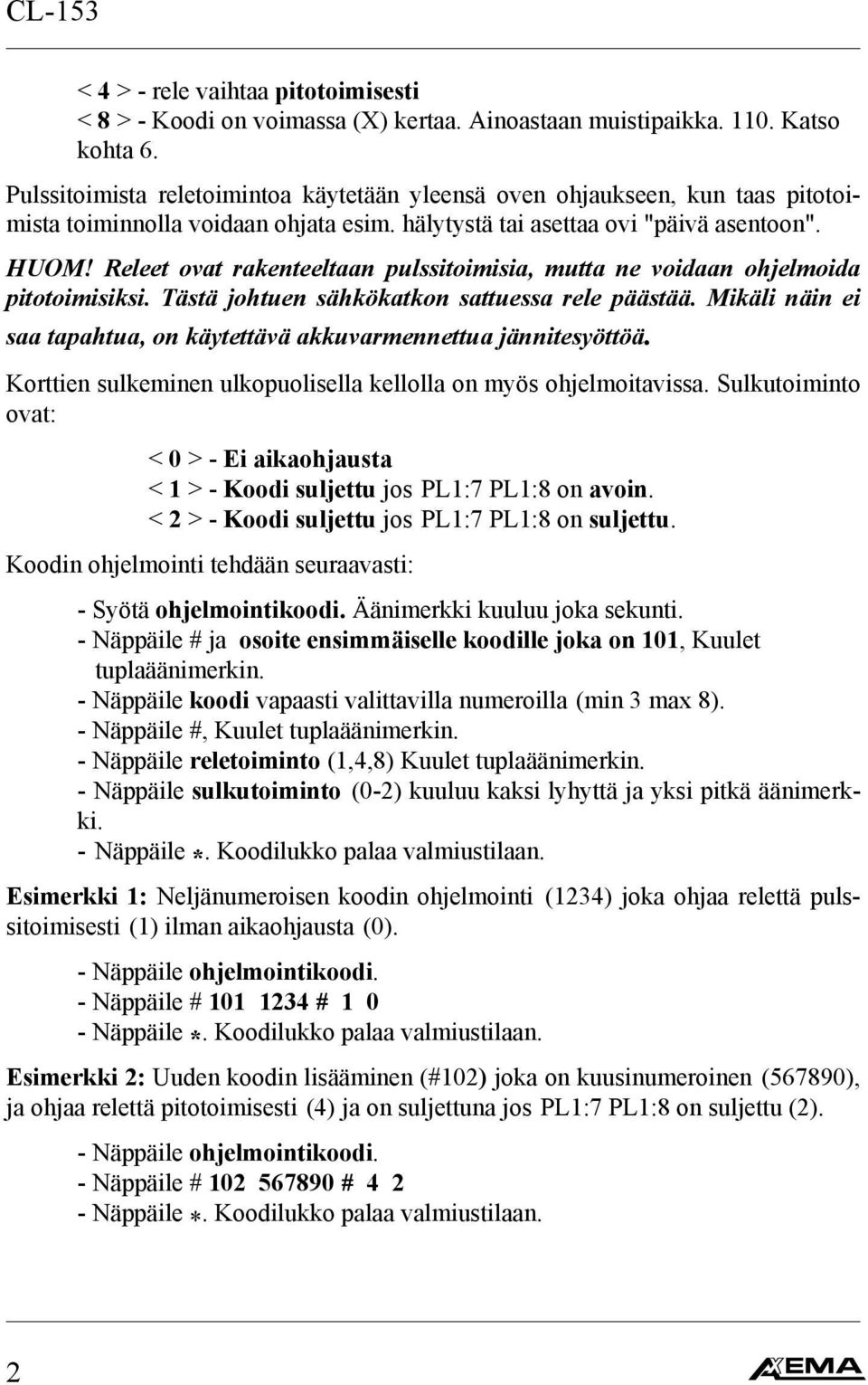

4 < 4 > - rele vaihtaa pitotoimisesti < 8 > - Koodi on voimassa (X) kertaa. Ainoastaan muistipaikka Katso kohta 6. Pulssitoimista reletoimintoa käytetään yleensä oven ohjaukseen, kun taas pitotoimista toiminnolla voidaan ohjata esim. hälytystä tai asettaa ovi "päivä asentoon". HUOM! Releet ovat rakenteeltaan pulssitoimisia, mutta ne voidaan ohjelmoida pitotoimisiksi. Tästä johtuen sähkökatkon sattuessa rele päästää. Mikäli näin ei saa tapahtua, on käytettävä akkuvarmennettua jännitesyöttöä. Korttien sulkeminen ulkopuolisella kellolla on myös ohjelmoitavissa. Sulkutoiminto ovat: < 0 > - Ei aikaohjausta < 1 > - Koodi suljettu jos PL1:7 PL1:8 on avoin. < 2 > - Koodi suljettu jos PL1:7 PL1:8 on suljettu. Koodin ohjelmointi tehdään seuraavasti: - Syötä ohjelmointikoodi. Äänimerkki kuuluu joka sekunti. - Näppäile # ja osoite ensimmäiselle koodille joka on 101, Kuulet tuplaäänimerkin. - Näppäile koodi vapaasti valittavilla numeroilla (min 3 max 8). - Näppäile #, Kuulet tuplaäänimerkin. - Näppäile reletoiminto (1,4,8) Kuulet tuplaäänimerkin. - Näppäile sulkutoiminto (0-2) kuuluu kaksi lyhyttä ja yksi pitkä äänimerkki. - Näppäile *. Koodilukko palaa valmiustilaan. Esimerkki 1: Neljänumeroisen koodin ohjelmointi (1234) joka ohjaa relettä pulssitoimisesti (1) ilman aikaohjausta (0). - Näppäile ohjelmointikoodi. - Näppäile # # Näppäile *. Koodilukko palaa valmiustilaan. Esimerkki 2: Uuden koodin lisääminen (#102) joka on kuusinumeroinen (567890), ja ohjaa relettä pitotoimisesti (4) ja on suljettuna jos PL1:7 PL1:8 on suljettu (2). - Näppäile ohjelmointikoodi. - Näppäile # # Näppäile *. Koodilukko palaa valmiustilaan. 2

5 Jos ohjelmoidaan useampi kooodi tarvitsee * painaa vasta kun koko ohjelmointi on suoritettu ei joka koodin jälkeen. * nappi toimii myös keskeytysnappina ohjelmoinnin aikana. HUOM! Jos kuusinumeroinen ohjelmointikoodi sisältää jonkun muun koodin, esim. jos ohjelmointikoodi on , ja 1234 on avauskoodi, avautuu ovi neljän ensimmäisen näppäilyn jälkeen ja menee ohjelmointitilaan kun kaikki kuusi numeroa on näppäilty. 4. KOODIN POISTO Koodin poisto tapahtuu seuraavasti: - Näppäile ohjelmointikoodi. - Näppäile # 101 # # # Koodi poistuu ja koodilukko palaa ohjelmointitilaan. - Näppäile *. Koodilukko palaa valmiustilaan. 5. RELEEN AUKIPITOAJAN ASETU releen aukipitoajan asetus sekunneissa tapahtuu seuraavasti. (7sek oletus.) - Näppäile ohjelmointikoodi. - Näppäile # 51 < > - Näppäile *. Koodilukko palaa valmiustilaan Esim: # = 7 sekunder 6. OSOITEPAIKAN 110 OHJELMOINTI 110 muistipaikan koodi voidaan ohjelmoida toimimaan tietyn määrän kertoja(1-9). Tämä asetetaan ohjelmoimalla kahdeksan (8) reletoiminnon sekä määrän kuinka monta kertaa koodi tulee toimia. HUOM! Tämän toiminnon ohjelmoinnissa ei voida käyttää koodin ohjausta ts. koodi toimii aina. Jos ohjelmoidaan 0:a niin koodi toimii aina ilman laskuria. Esim: Koodi 1234 toimii 5 kertaa. - Näppäile ohjelmointikoodi. - Näppäile # # Näppäile *. Koodilukko palaa valmiustilaan 7. 0-AVAUS Asettamalla hyppylenkki PL1:9 ja PL1:10 vetää rele heti kun näppäilään nappia 0. (Käytetään tietyissä Euroopan maissa postinkantajalle.) 3

6 8. TEKNISTÄ TIETOA Mitat ( l x k x s ): 77 x 182 x 45 Pohjapinta-ala: 70 x 179 Syöttöjännite: 12-24VDC 12-18VAC Virrankulutus: 25mA (valmius) 150mA (rele vetäneenä) Releen maximi kuormitus: 30VDC 2A Asentanut Yritys:... Nimi:... Puhelin:... Asetettu ohjelmointikoodi:... 4

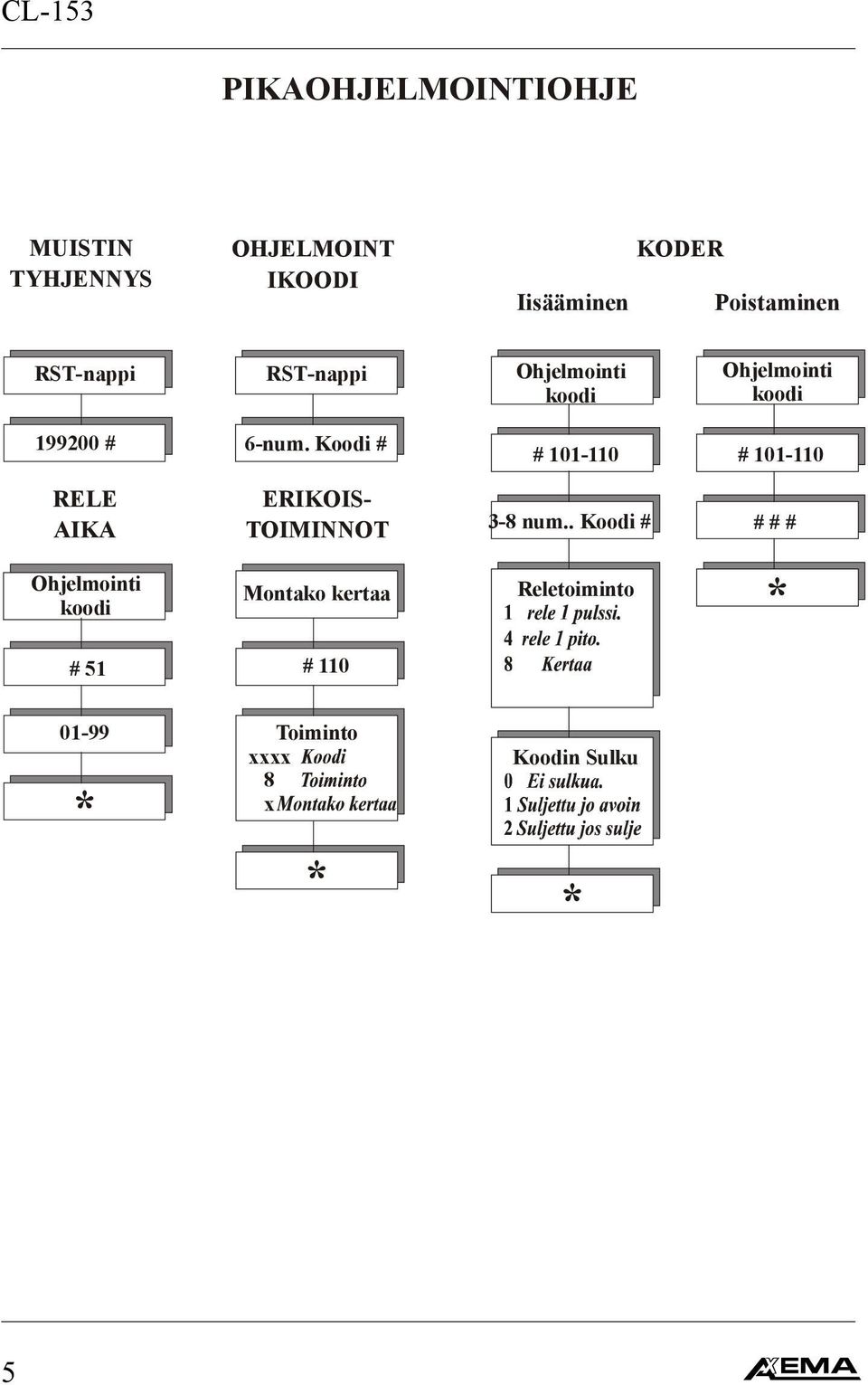

7 PIKAOHJELMOINTIOHJE MUISTIN TYHJENNYS OHJELMOINT IKOODI Iisääminen KODER Poistaminen RST-nappi RST-nappi Ohjelmointi Ohjelmointi koodi koodi # 6-num. Koodi # RELE AIKA Ohjelmointi koodi ERIKOIS- TOIMINNOT Montako kertaa # num.. Koodi # Reletoiminto # # # # * # 51 # * Toiminto xxxx 8 x * Koodin Sulku * 5

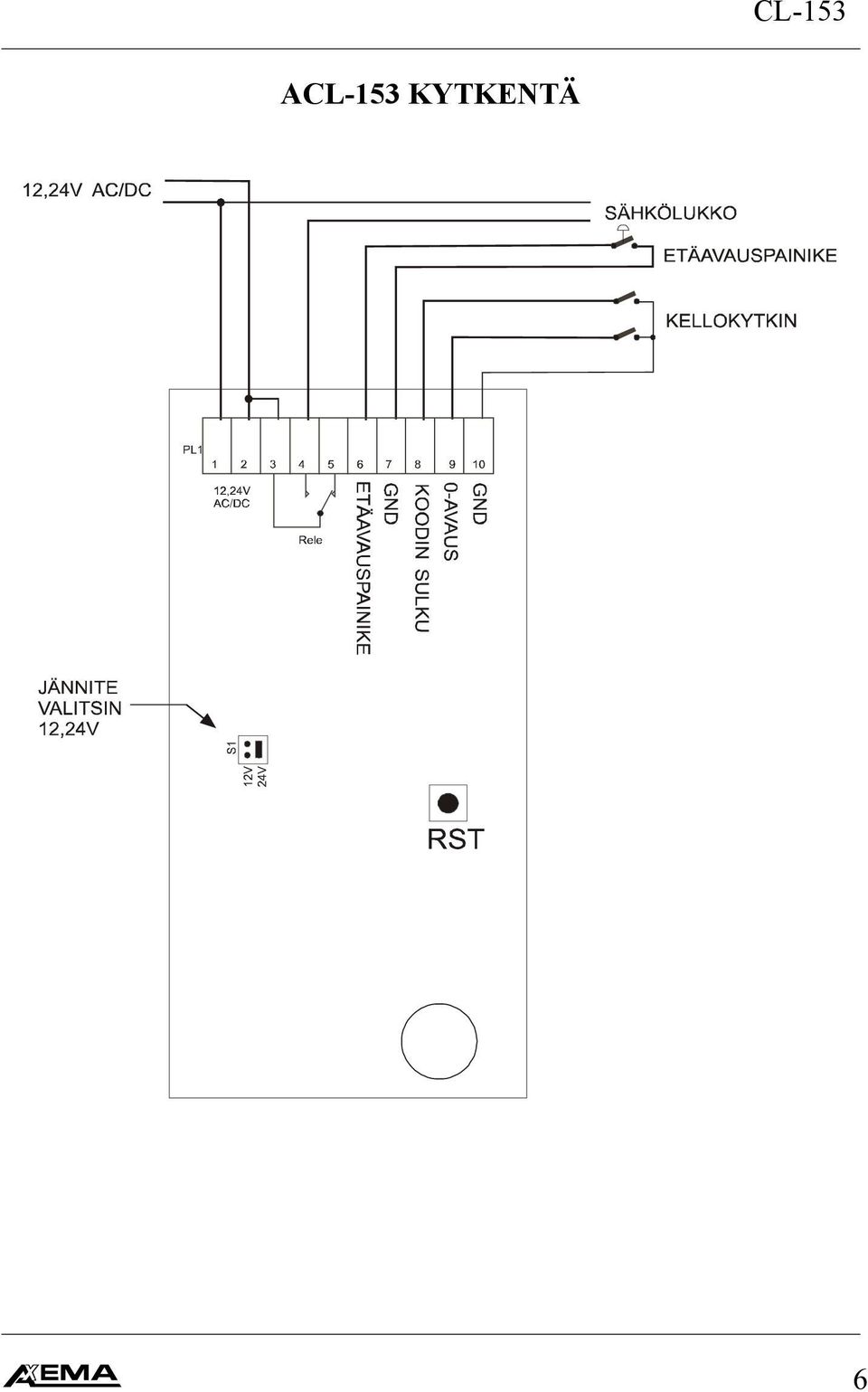

8 ACL-153 KYTKENTÄ 6

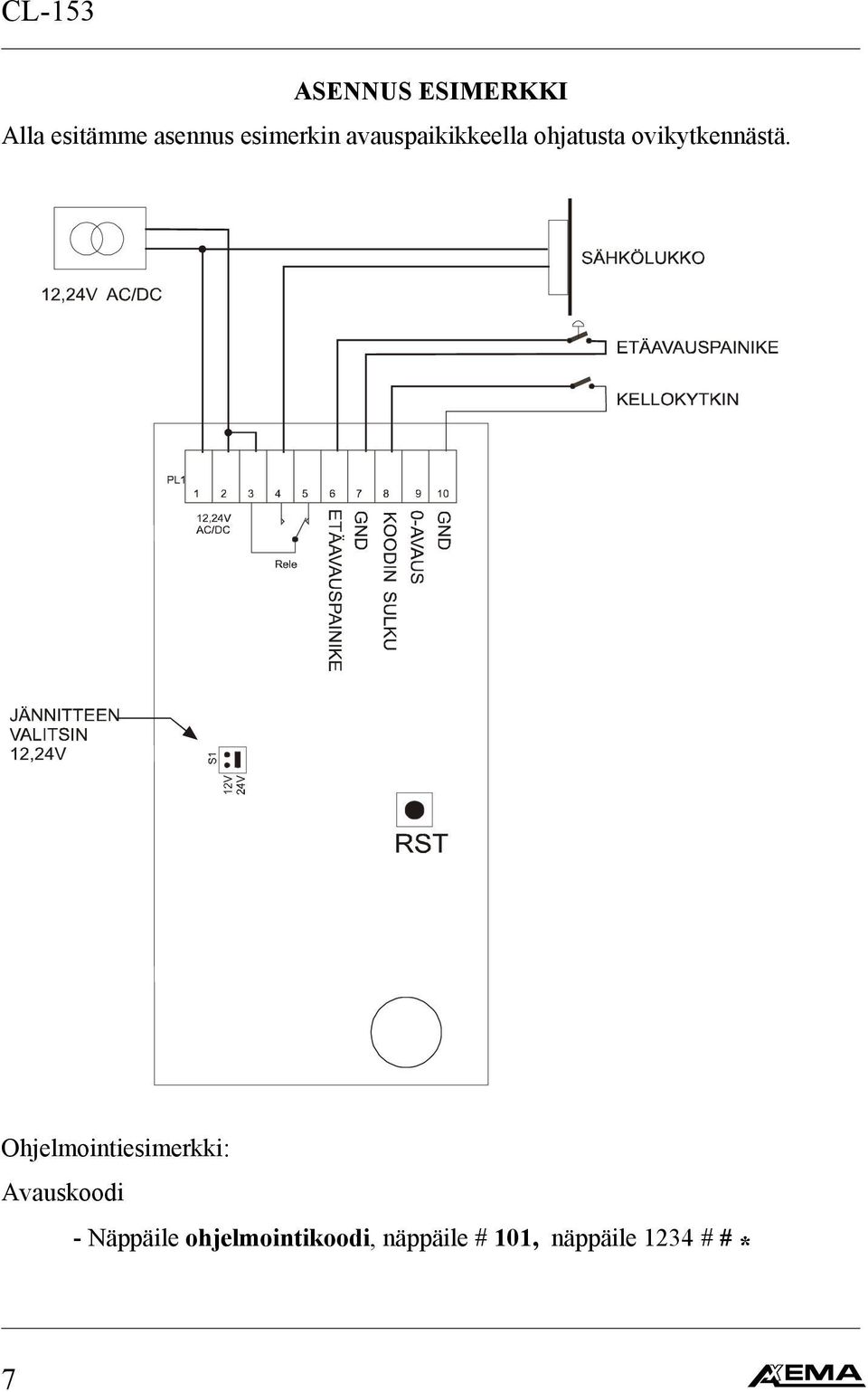

9 ASENNUS ESIMERKKI Alla esitämme asennus esimerkin avauspaikikkeella ohjatusta ovikytkennästä. Ohjelmointiesimerkki: Avauskoodi - Näppäile ohjelmointikoodi, näppäile # 101, näppäile 1234 # # * 7

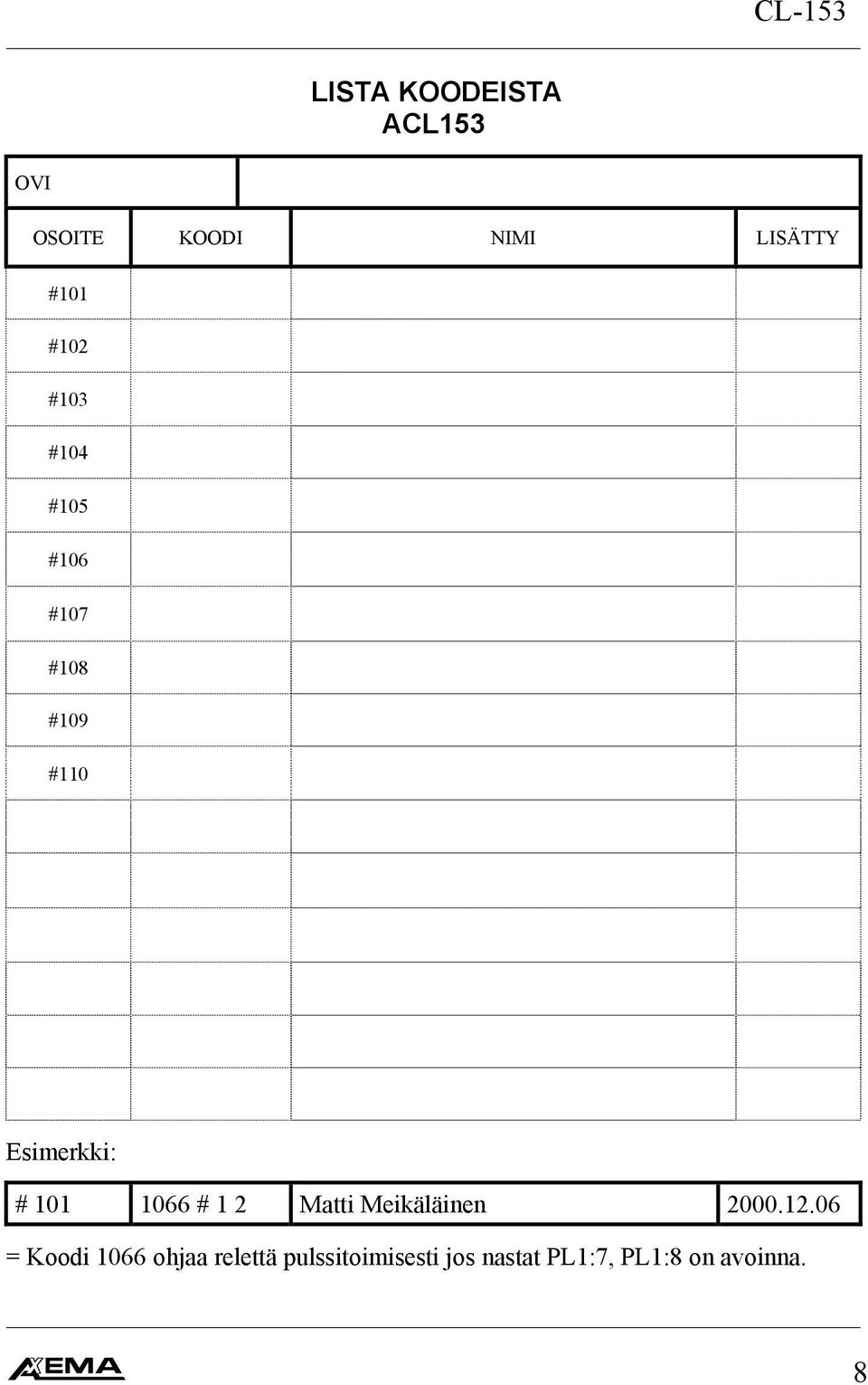

10 LISTA KOODEISTA ACL153 OVI OSOITE KOODI NIMI LISÄTTY #101 #102 #103 #104 #105 #106 #107 #108 #109 #110 Esimerkki: # # 1 2 Matti Meikäläinen = Koodi 1066 ohjaa relettä pulssitoimisesti jos nastat PL1:7, PL1:8 on avoinna. 8

11

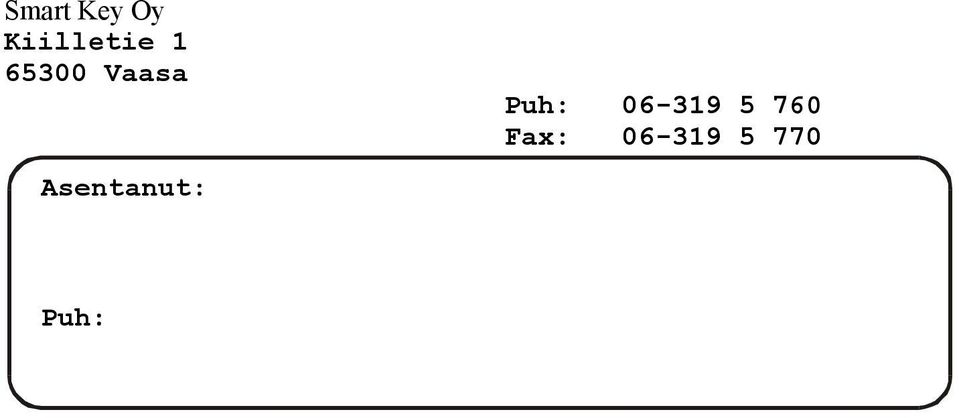

12 Smart Key Oy Kiilletie Vaasa Asentanut: Puh: Fax: Puh:
