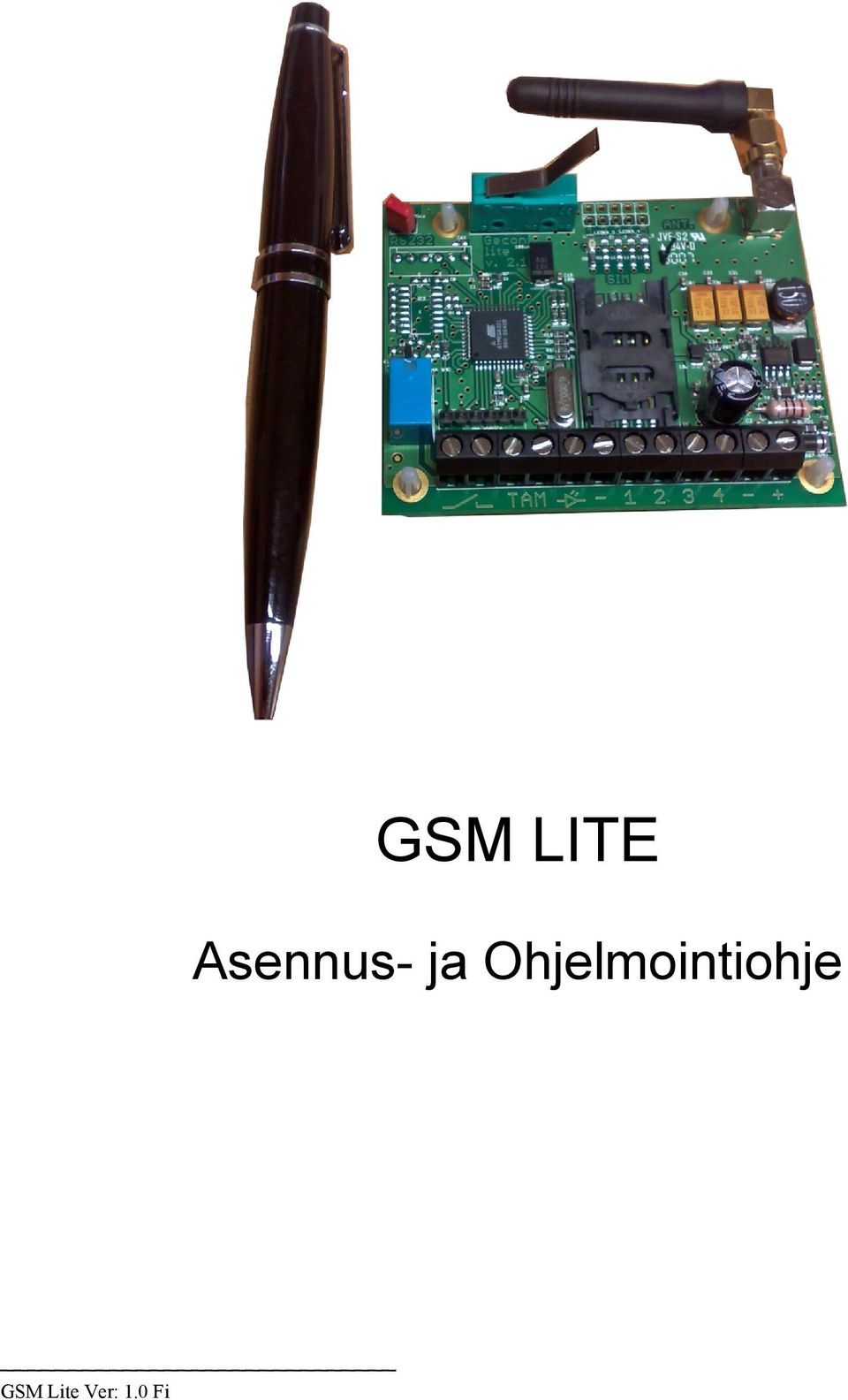

1 GSM LITE Asennus- ja Ohjelmointiohje

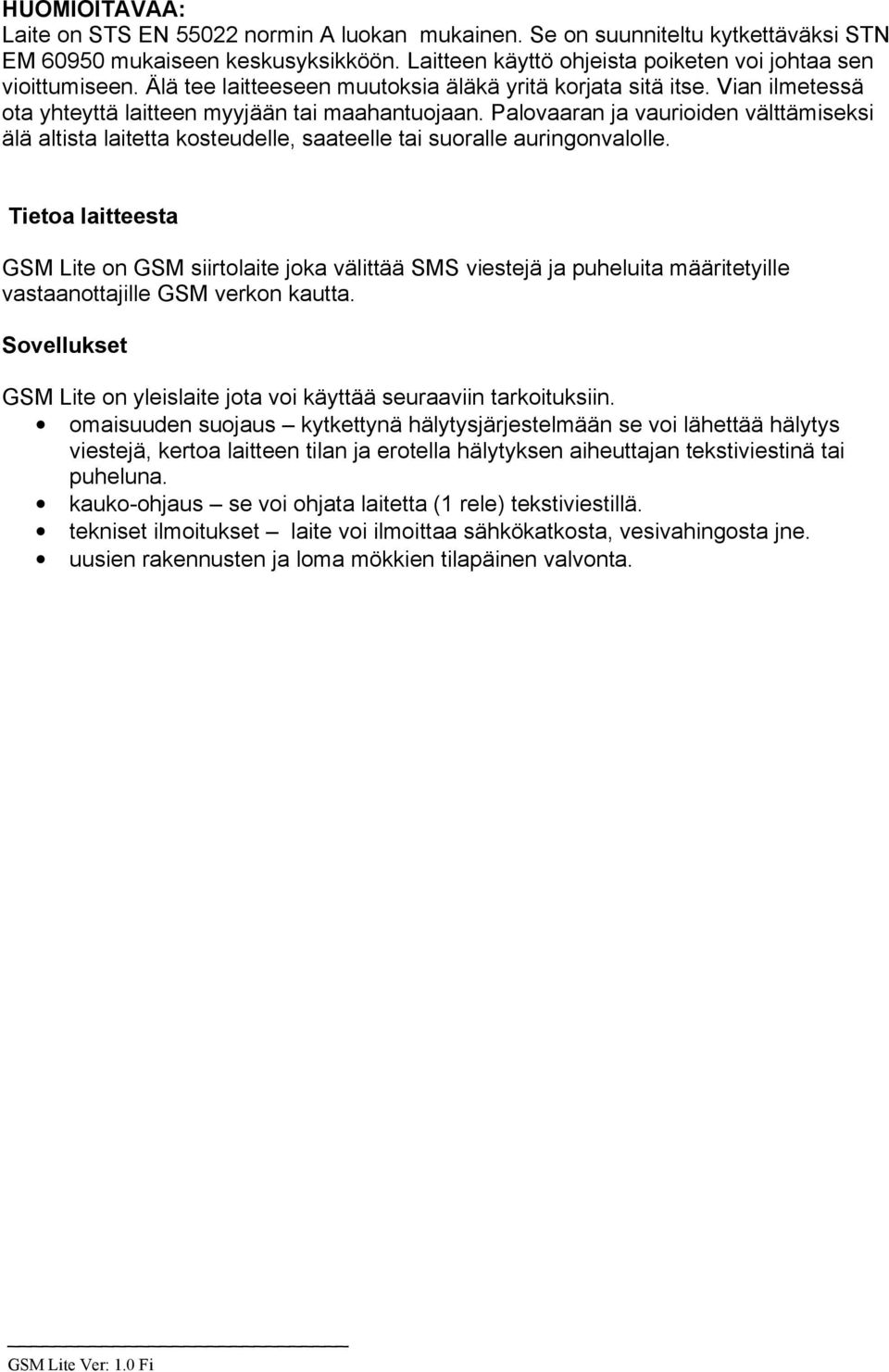

2 HUOMIOITAVAA: Laite on STS EN normin A luokan mukainen. Se on suunniteltu kytkettäväksi STN EM mukaiseen keskusyksikköön. Laitteen käyttö ohjeista poiketen voi johtaa sen vioittumiseen. Älä tee laitteeseen muutoksia äläkä yritä korjata sitä itse. Vian ilmetessä ota yhteyttä laitteen myyjään tai maahantuojaan. Palovaaran ja vaurioiden välttämiseksi älä altista laitetta kosteudelle, saateelle tai suoralle auringonvalolle. Tietoa laitteesta GSM Lite on GSM siirtolaite joka välittää SMS viestejä ja puheluita määritetyille vastaanottajille GSM verkon kautta. Sovellukset GSM Lite on yleislaite jota voi käyttää seuraaviin tarkoituksiin. omaisuuden suojaus kytkettynä hälytysjärjestelmään se voi lähettää hälytys viestejä, kertoa laitteen tilan ja erotella hälytyksen aiheuttajan tekstiviestinä tai puheluna. kauko-ohjaus se voi ohjata laitetta (1 rele) tekstiviestillä. tekniset ilmoitukset laite voi ilmoittaa sähkökatkosta, vesivahingosta jne. uusien rakennusten ja loma mökkien tilapäinen valvonta.

Palovaaran ja vaurioiden välttämiseksi älä altista laitetta kosteudelle, saateelle tai suoralle auringonvalolle.

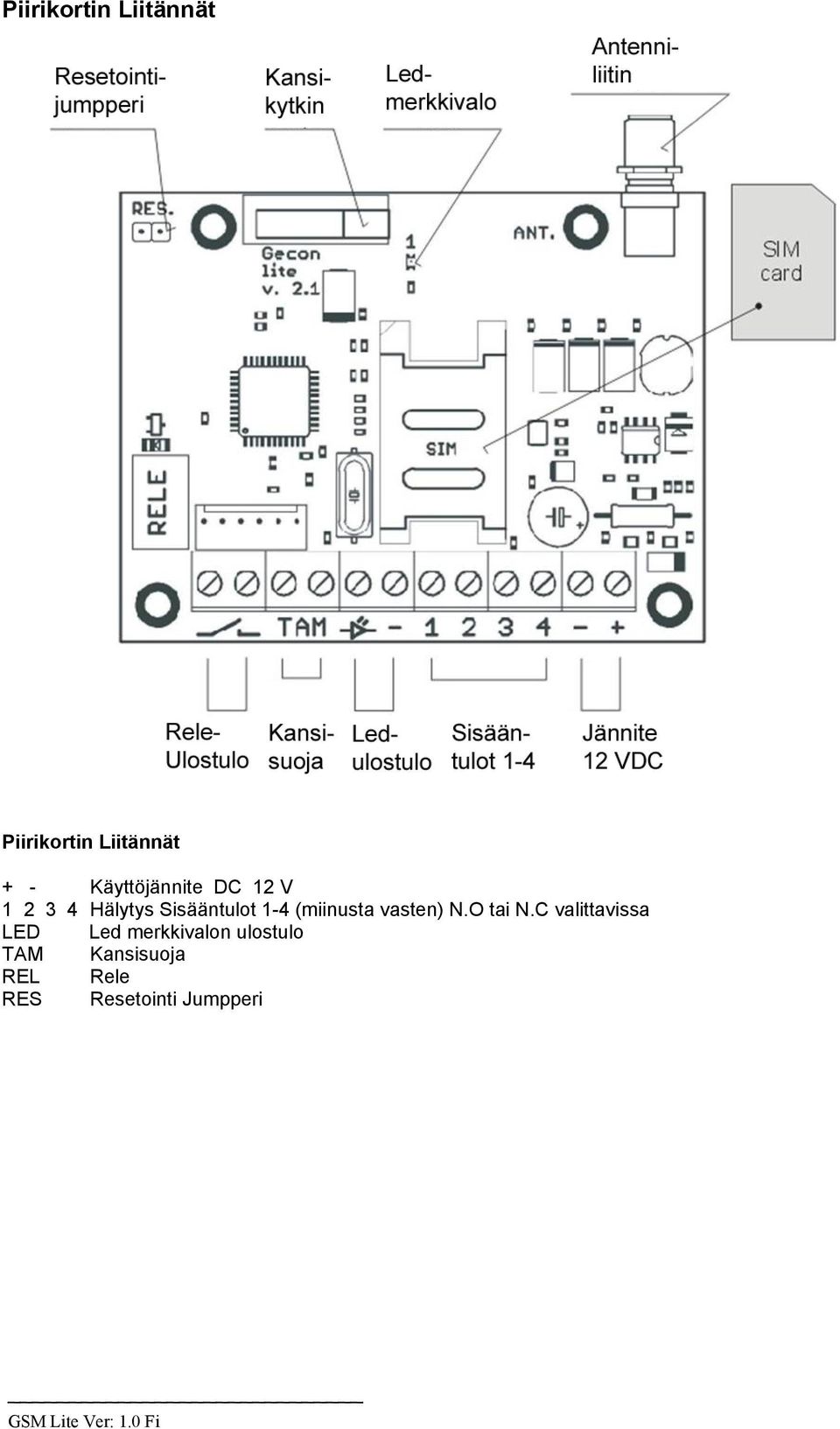

3 Piirikortin Liitännät Piirikortin Liitännät + - Käyttöjännite DC 12 V Hälytys Sisääntulot 1-4 (miinusta vasten) N.O tai N.C valittavissa LED Led merkkivalon ulostulo TAM Kansisuoja REL Rele RES Resetointi Jumpperi

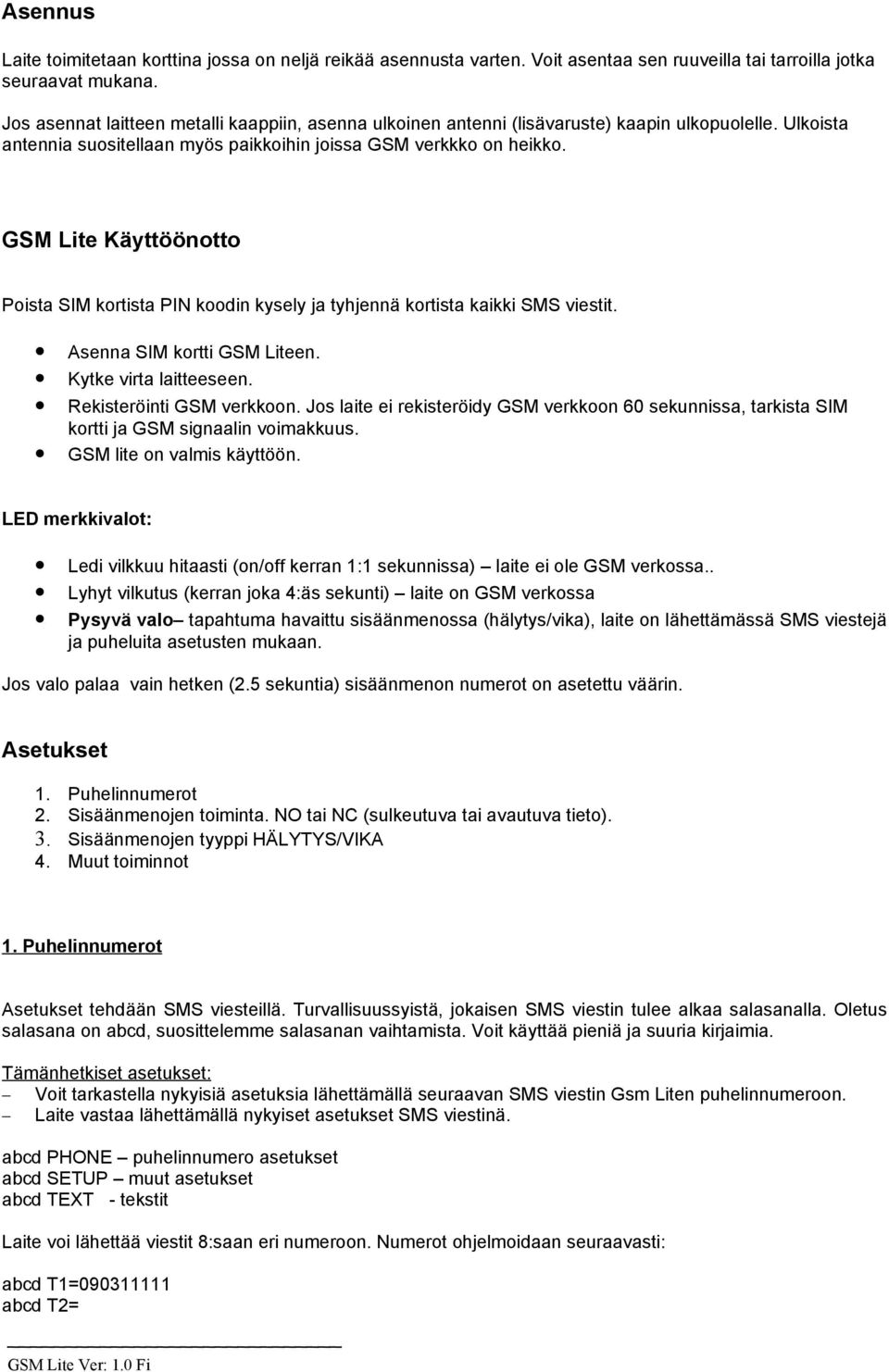

4 Asennus Laite toimitetaan korttina jossa on neljä reikää asennusta varten. Voit asentaa sen ruuveilla tai tarroilla jotka seuraavat mukana. Jos asennat laitteen metalli kaappiin, asenna ulkoinen antenni (lisävaruste) kaapin ulkopuolelle. Ulkoista antennia suositellaan myös paikkoihin joissa GSM verkkko on heikko. GSM Lite Käyttöönotto Poista SIM kortista PIN koodin kysely ja tyhjennä kortista kaikki SMS viestit. Asenna SIM kortti GSM Liteen. Kytke virta laitteeseen. Rekisteröinti GSM verkkoon. Jos laite ei rekisteröidy GSM verkkoon 60 sekunnissa, tarkista SIM kortti ja GSM signaalin voimakkuus. GSM lite on valmis käyttöön. LED merkkivalot: Ledi vilkkuu hitaasti (on/off kerran 1:1 sekunnissa) laite ei ole GSM verkossa.. Lyhyt vilkutus (kerran joka 4:äs sekunti) laite on GSM verkossa Pysyvä valo tapahtuma havaittu sisäänmenossa (hälytys/vika), laite on lähettämässä SMS viestejä ja puheluita asetusten mukaan. Jos valo palaa vain hetken (2.5 sekuntia) sisäänmenon numerot on asetettu väärin. Asetukset 1. Puhelinnumerot 2. Sisäänmenojen toiminta. NO tai NC (sulkeutuva tai avautuva tieto). 3. Sisäänmenojen tyyppi HÄLYTYS/VIKA 4. Muut toiminnot 1. Puhelinnumerot Asetukset tehdään SMS viesteillä. Turvallisuussyistä, jokaisen SMS viestin tulee alkaa salasanalla. Oletus salasana on abcd, suosittelemme salasanan vaihtamista. Voit käyttää pieniä ja suuria kirjaimia. Tämänhetkiset asetukset: Voit tarkastella nykyisiä asetuksia lähettämällä seuraavan SMS viestin Gsm Liten puhelinnumeroon. Laite vastaa lähettämällä nykyiset asetukset SMS viestinä. abcd PHONE puhelinnumero asetukset abcd SETUP muut asetukset abcd TEXT - tekstit Laite voi lähettää viestit 8:saan eri numeroon. Numerot ohjelmoidaan seuraavasti: abcd T1= abcd T2=

GSM Lite Käyttöönotto Poista SIM kortista PIN koodin kysely ja tyhjennä kortista kaikki SMS viestit. Asenna SIM kortti GSM Liteen. Kytke virta laitteeseen. Rekisteröinti GSM verkkoon.

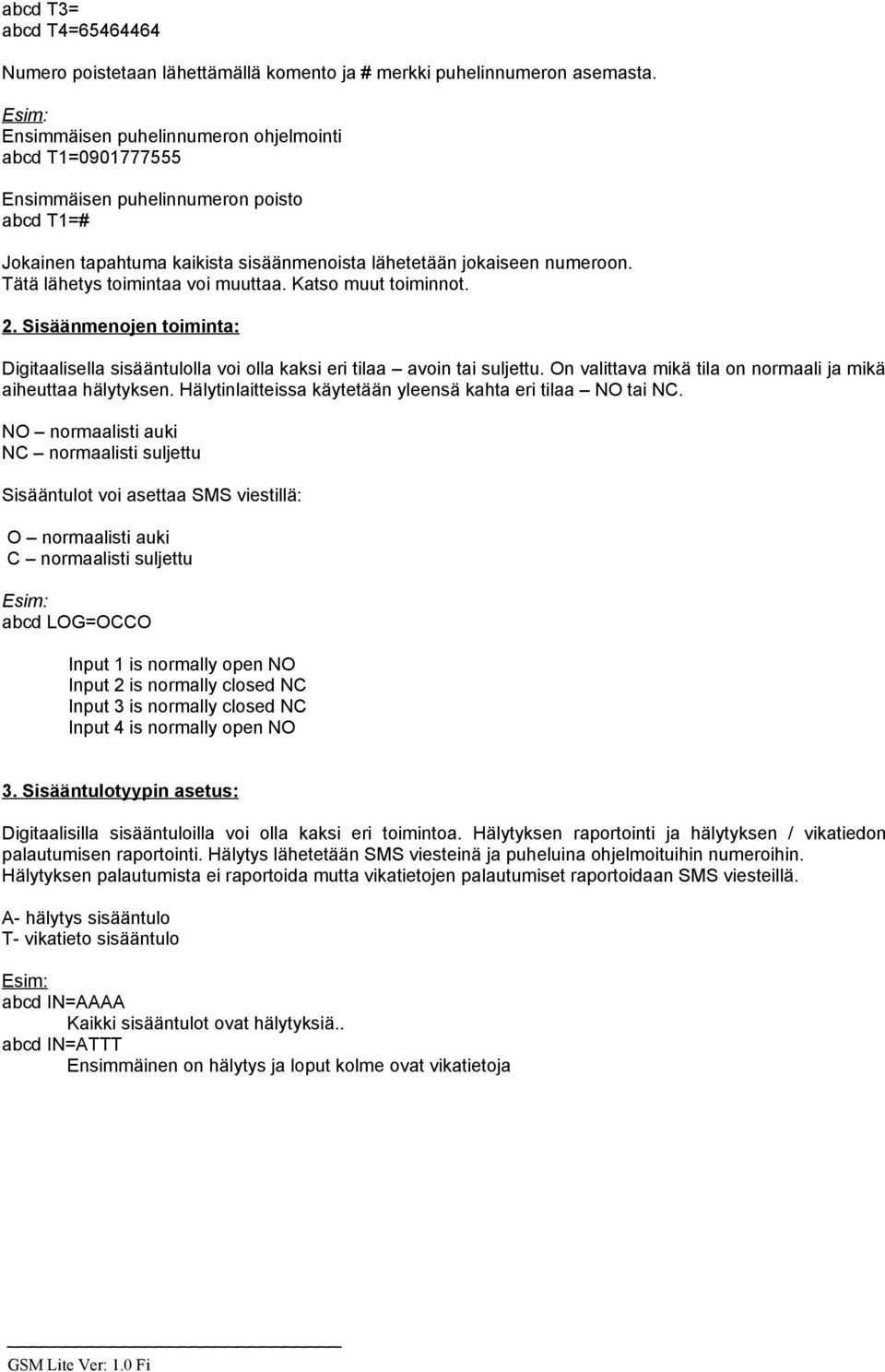

5 abcd T3= abcd T4= Numero poistetaan lähettämällä komento ja # merkki puhelinnumeron asemasta. Ensimmäisen puhelinnumeron ohjelmointi abcd T1= Ensimmäisen puhelinnumeron poisto abcd T1=# Jokainen tapahtuma kaikista sisäänmenoista lähetetään jokaiseen numeroon. Tätä lähetys toimintaa voi muuttaa. Katso muut toiminnot. 2. Sisäänmenojen toiminta: Digitaalisella sisääntulolla voi olla kaksi eri tilaa avoin tai suljettu. On valittava mikä tila on normaali ja mikä aiheuttaa hälytyksen. Hälytinlaitteissa käytetään yleensä kahta eri tilaa NO tai NC. NO normaalisti auki NC normaalisti suljettu Sisääntulot voi asettaa SMS viestillä: O normaalisti auki C normaalisti suljettu abcd LOG=OCCO Input 1 is normally open NO Input 2 is normally closed NC Input 3 is normally closed NC Input 4 is normally open NO 3. Sisääntulotyypin asetus: Digitaalisilla sisääntuloilla voi olla kaksi eri toimintoa. Hälytyksen raportointi ja hälytyksen / vikatiedon palautumisen raportointi. Hälytys lähetetään SMS viesteinä ja puheluina ohjelmoituihin numeroihin. Hälytyksen palautumista ei raportoida mutta vikatietojen palautumiset raportoidaan SMS viesteillä. A- hälytys sisääntulo T- vikatieto sisääntulo abcd IN=AAAA Kaikki sisääntulot ovat hälytyksiä.. abcd IN=ATTT Ensimmäinen on hälytys ja loput kolme ovat vikatietoja

Tätä lähetys toimintaa voi muuttaa. Katso muut toiminnot. 2. Sisäänmenojen toiminta: Digitaalisella sisääntulolla voi olla kaksi eri tilaa avoin tai suljettu.

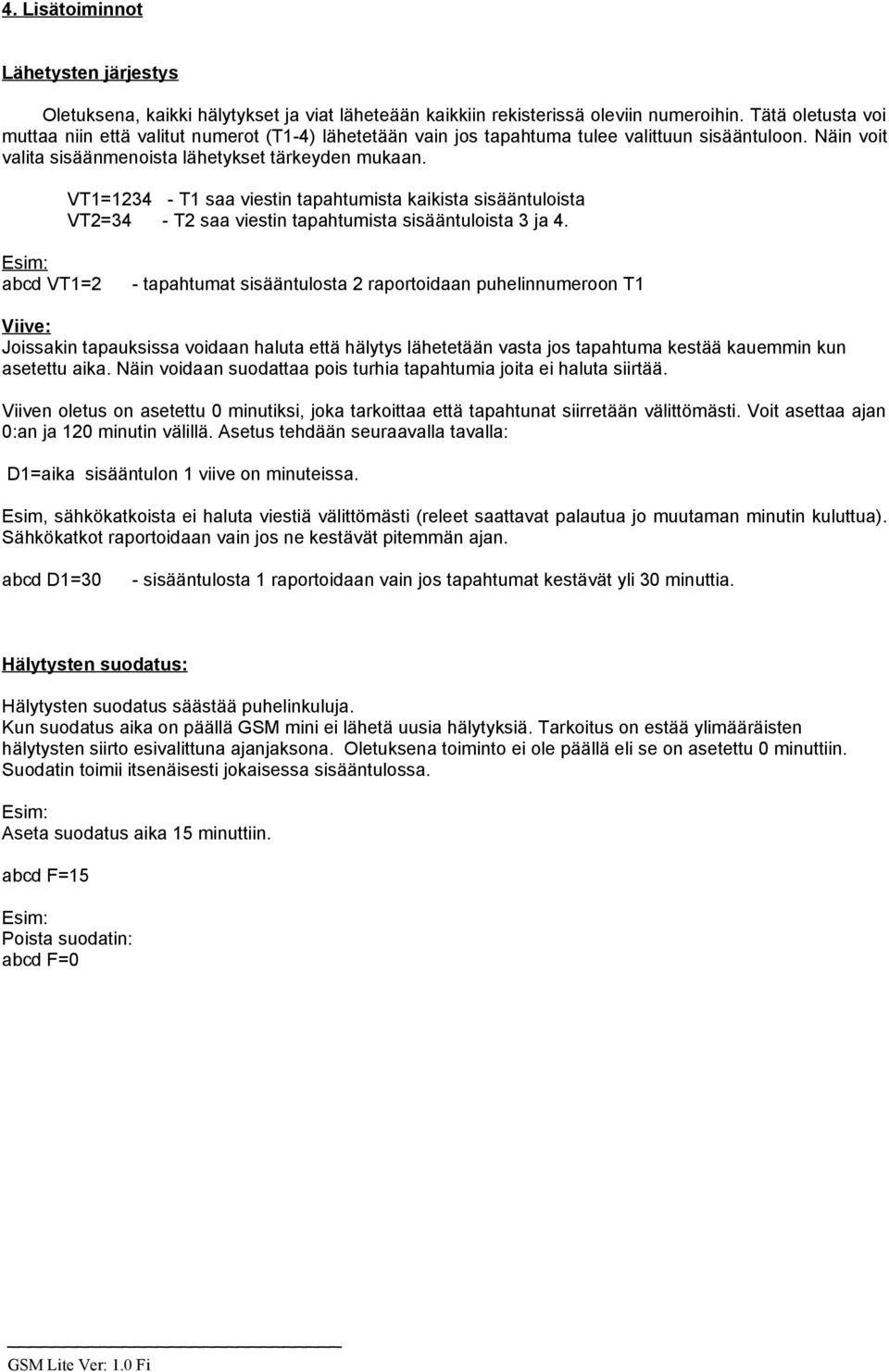

6 4. Lisätoiminnot Lähetysten järjestys Oletuksena, kaikki hälytykset ja viat läheteään kaikkiin rekisterissä oleviin numeroihin. Tätä oletusta voi muttaa niin että valitut numerot (T1-4) lähetetään vain jos tapahtuma tulee valittuun sisääntuloon. Näin voit valita sisäänmenoista lähetykset tärkeyden mukaan. VT1= T1 saa viestin tapahtumista kaikista sisääntuloista VT2=34 - T2 saa viestin tapahtumista sisääntuloista 3 ja 4. abcd VT1=2 - tapahtumat sisääntulosta 2 raportoidaan puhelinnumeroon T1 Viive: Joissakin tapauksissa voidaan haluta että hälytys lähetetään vasta jos tapahtuma kestää kauemmin kun asetettu aika. Näin voidaan suodattaa pois turhia tapahtumia joita ei haluta siirtää. Viiven oletus on asetettu 0 minutiksi, joka tarkoittaa että tapahtunat siirretään välittömästi. Voit asettaa ajan 0:an ja 120 minutin välillä. Asetus tehdään seuraavalla tavalla: D1=aika sisääntulon 1 viive on minuteissa. Esim, sähkökatkoista ei haluta viestiä välittömästi (releet saattavat palautua jo muutaman minutin kuluttua). Sähkökatkot raportoidaan vain jos ne kestävät pitemmän ajan. abcd D1=30 - sisääntulosta 1 raportoidaan vain jos tapahtumat kestävät yli 30 minuttia. Hälytysten suodatus: Hälytysten suodatus säästää puhelinkuluja. Kun suodatus aika on päällä GSM mini ei lähetä uusia hälytyksiä. Tarkoitus on estää ylimääräisten hälytysten siirto esivalittuna ajanjaksona. Oletuksena toiminto ei ole päällä eli se on asetettu 0 minuttiin. Suodatin toimii itsenäisesti jokaisessa sisääntulossa. Aseta suodatus aika 15 minuttiin. abcd F=15 Poista suodatin: abcd F=0

VT1=1234 - T1 saa viestin tapahtumista kaikista sisääntuloista VT2=34 - T2 saa viestin tapahtumista sisääntuloista 3 ja 4.

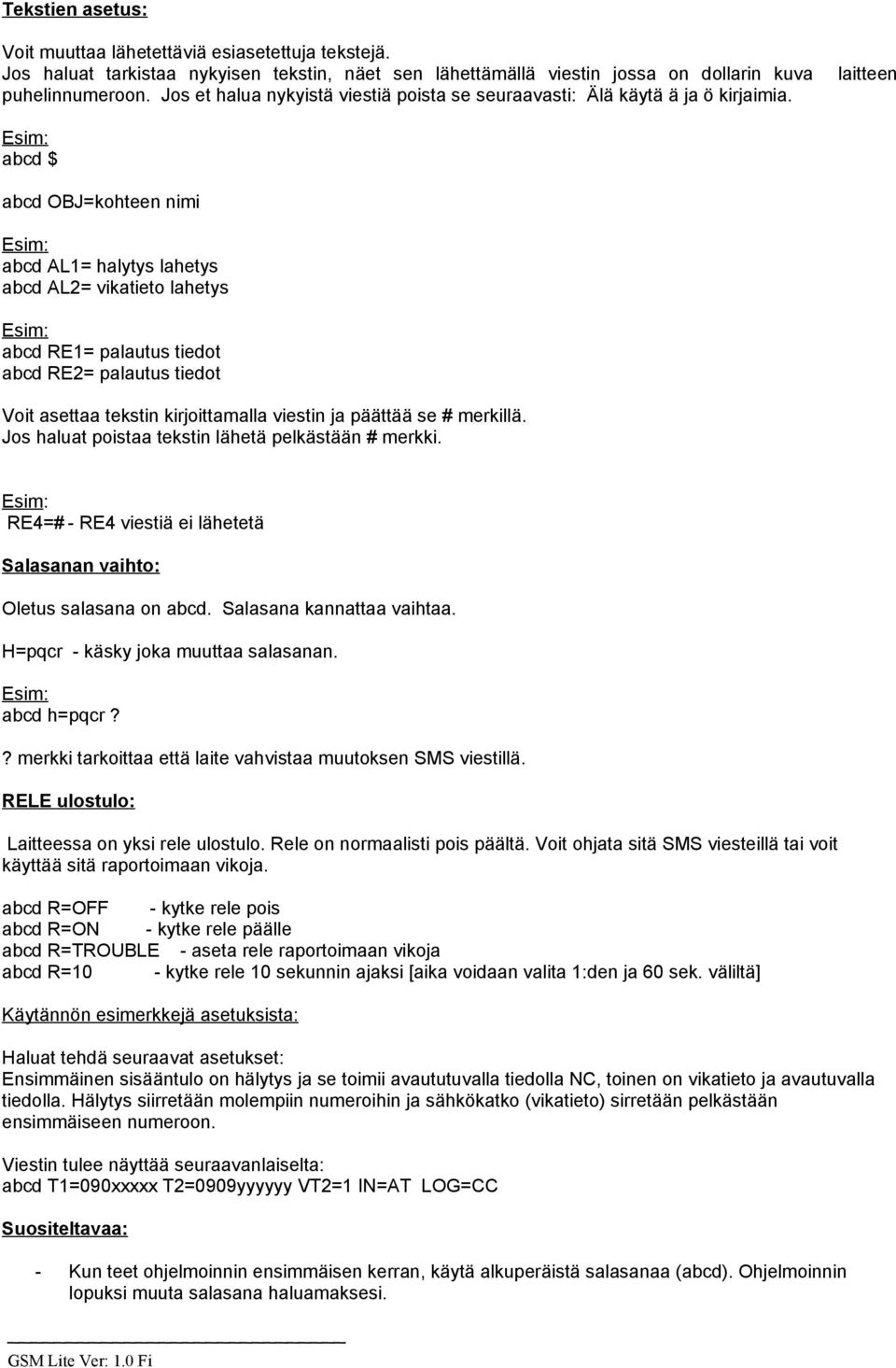

7 Tekstien asetus: Voit muuttaa lähetettäviä esiasetettuja tekstejä. Jos haluat tarkistaa nykyisen tekstin, näet sen lähettämällä viestin jossa on dollarin kuva puhelinnumeroon. Jos et halua nykyistä viestiä poista se seuraavasti: Älä käytä ä ja ö kirjaimia. laitteen abcd $ abcd OBJ=kohteen nimi abcd AL1= halytys lahetys abcd AL2= vikatieto lahetys abcd RE1= palautus tiedot abcd RE2= palautus tiedot Voit asettaa tekstin kirjoittamalla viestin ja päättää se # merkillä. Jos haluat poistaa tekstin lähetä pelkästään # merkki. RE4=# - RE4 viestiä ei lähetetä Salasanan vaihto: Oletus salasana on abcd. Salasana kannattaa vaihtaa. H=pqcr - käsky joka muuttaa salasanan. abcd h=pqcr?? merkki tarkoittaa että laite vahvistaa muutoksen SMS viestillä. RELE ulostulo: Laitteessa on yksi rele ulostulo. Rele on normaalisti pois päältä. Voit ohjata sitä SMS viesteillä tai voit käyttää sitä raportoimaan vikoja. abcd R=OFF - kytke rele pois abcd R=ON - kytke rele päälle abcd R=TROUBLE - aseta rele raportoimaan vikoja abcd R=10 - kytke rele 10 sekunnin ajaksi [aika voidaan valita 1:den ja 60 sek. väliltä] Käytännön esimerkkejä asetuksista: Haluat tehdä seuraavat asetukset: Ensimmäinen sisääntulo on hälytys ja se toimii avaututuvalla tiedolla NC, toinen on vikatieto ja avautuvalla tiedolla. Hälytys siirretään molempiin numeroihin ja sähkökatko (vikatieto) sirretään pelkästään ensimmäiseen numeroon. Viestin tulee näyttää seuraavanlaiselta: abcd T1=090xxxxx T2=0909yyyyyy VT2=1 IN=AT LOG=CC Suositeltavaa: - Kun teet ohjelmoinnin ensimmäisen kerran, käytä alkuperäistä salasanaa (abcd). Ohjelmoinnin lopuksi muuta salasana haluamaksesi.

laitteen abcd $ abcd OBJ=kohteen nimi abcd AL1= halytys lahetys abcd AL2= vikatieto lahetys abcd RE1= palautus tiedot abcd RE2= palautus tiedot Voit asettaa tekstin kirjoittamalla viestin ja päättää

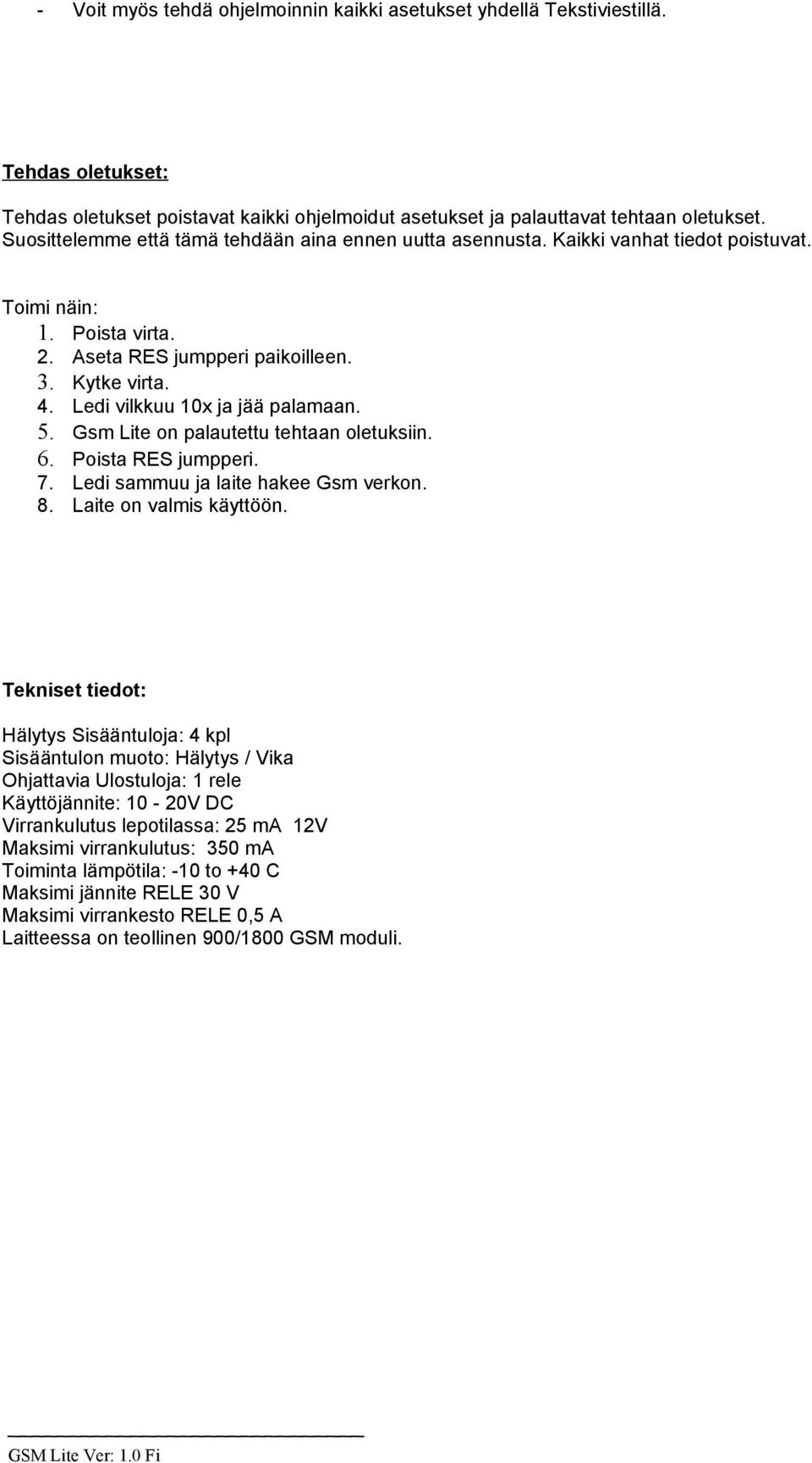

8 - Voit myös tehdä ohjelmoinnin kaikki asetukset yhdellä Tekstiviestillä. Tehdas oletukset: Tehdas oletukset poistavat kaikki ohjelmoidut asetukset ja palauttavat tehtaan oletukset. Suosittelemme että tämä tehdään aina ennen uutta asennusta. Kaikki vanhat tiedot poistuvat. Toimi näin: 1. Poista virta. 2. Aseta RES jumpperi paikoilleen. 3. Kytke virta. 4. Ledi vilkkuu 10x ja jää palamaan. 5. Gsm Lite on palautettu tehtaan oletuksiin. 6. Poista RES jumpperi. 7. Ledi sammuu ja laite hakee Gsm verkon. 8. Laite on valmis käyttöön. Tekniset tiedot: Hälytys Sisääntuloja: 4 kpl Sisääntulon muoto: Hälytys / Vika Ohjattavia Ulostuloja: 1 rele Käyttöjännite: 10-20V DC Virrankulutus lepotilassa: 25 ma 12V Maksimi virrankulutus: 350 ma Toiminta lämpötila: -10 to +40 C Maksimi jännite RELE 30 V Maksimi virrankesto RELE 0,5 A Laitteessa on teollinen 900/1800 GSM moduli.

Ledi vilkkuu 10x ja jää palamaan. 5. Gsm Lite on palautettu tehtaan oletuksiin. 6. Poista RES jumpperi. 7. Ledi sammuu ja laite hakee Gsm verkon. 8. Laite on valmis käyttöön.
