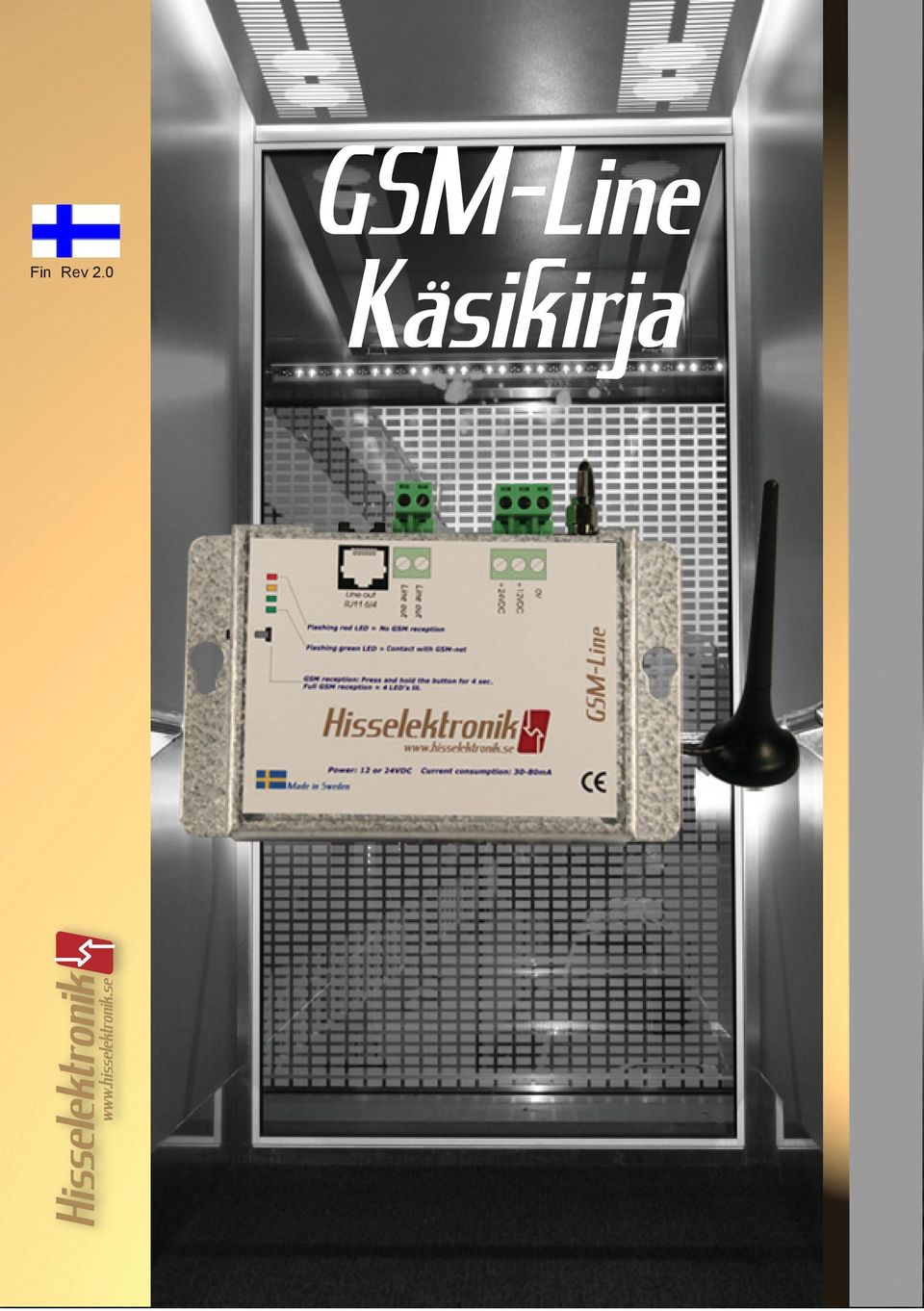

1 Fin Rev 2.0 Käsikirja

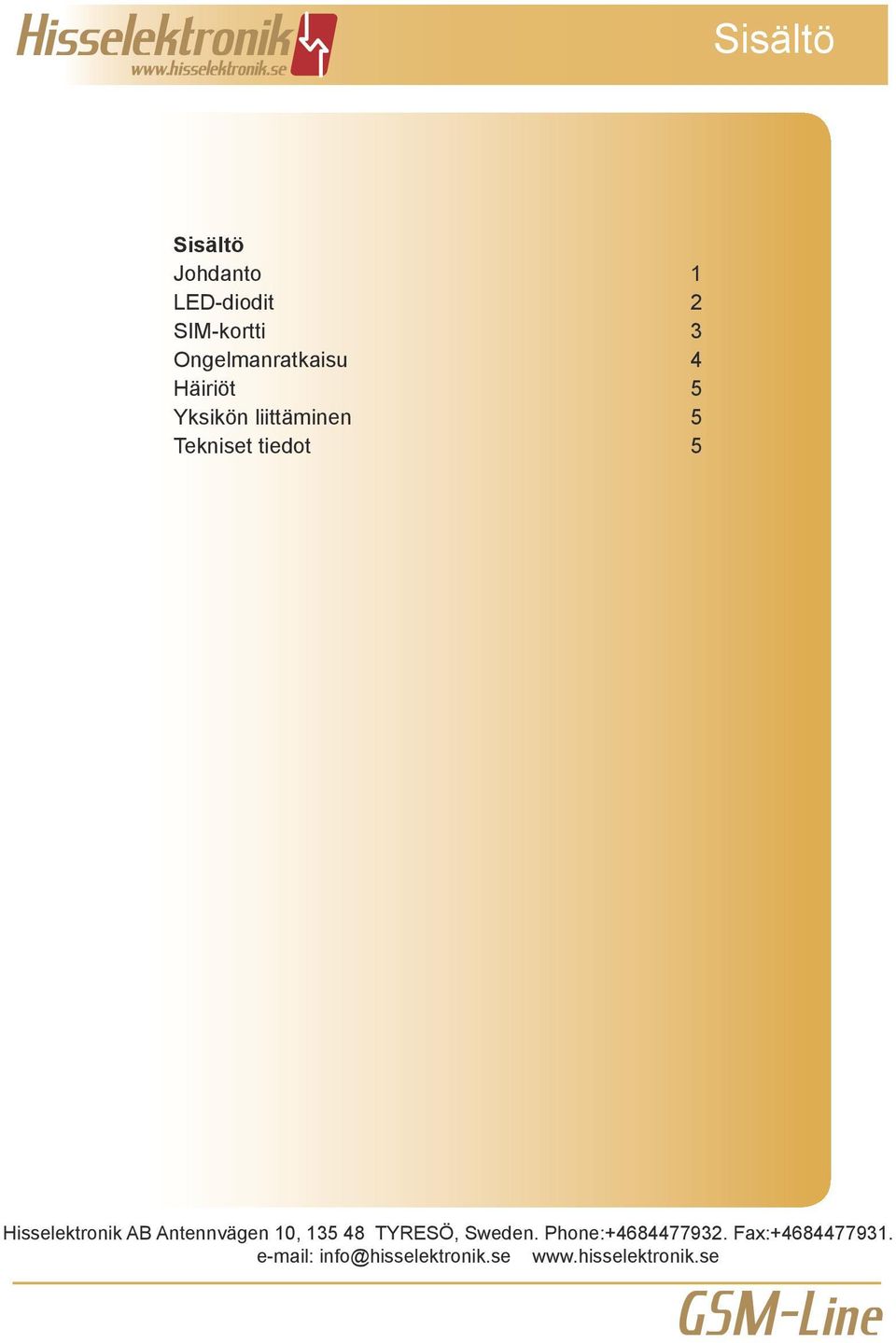

2 Sisältö Sisältö Johdanto 1 LED-diodit 2 SIM-kortti 3 Ongelmanratkaisu 4 Häiriöt 5 Yksikön liittäminen 5 Tekniset tiedot 5 Hisselektronik AB Antennvägen 10, TYRESÖ, Sweden. Phone: Fax: info@hisselektronik.se

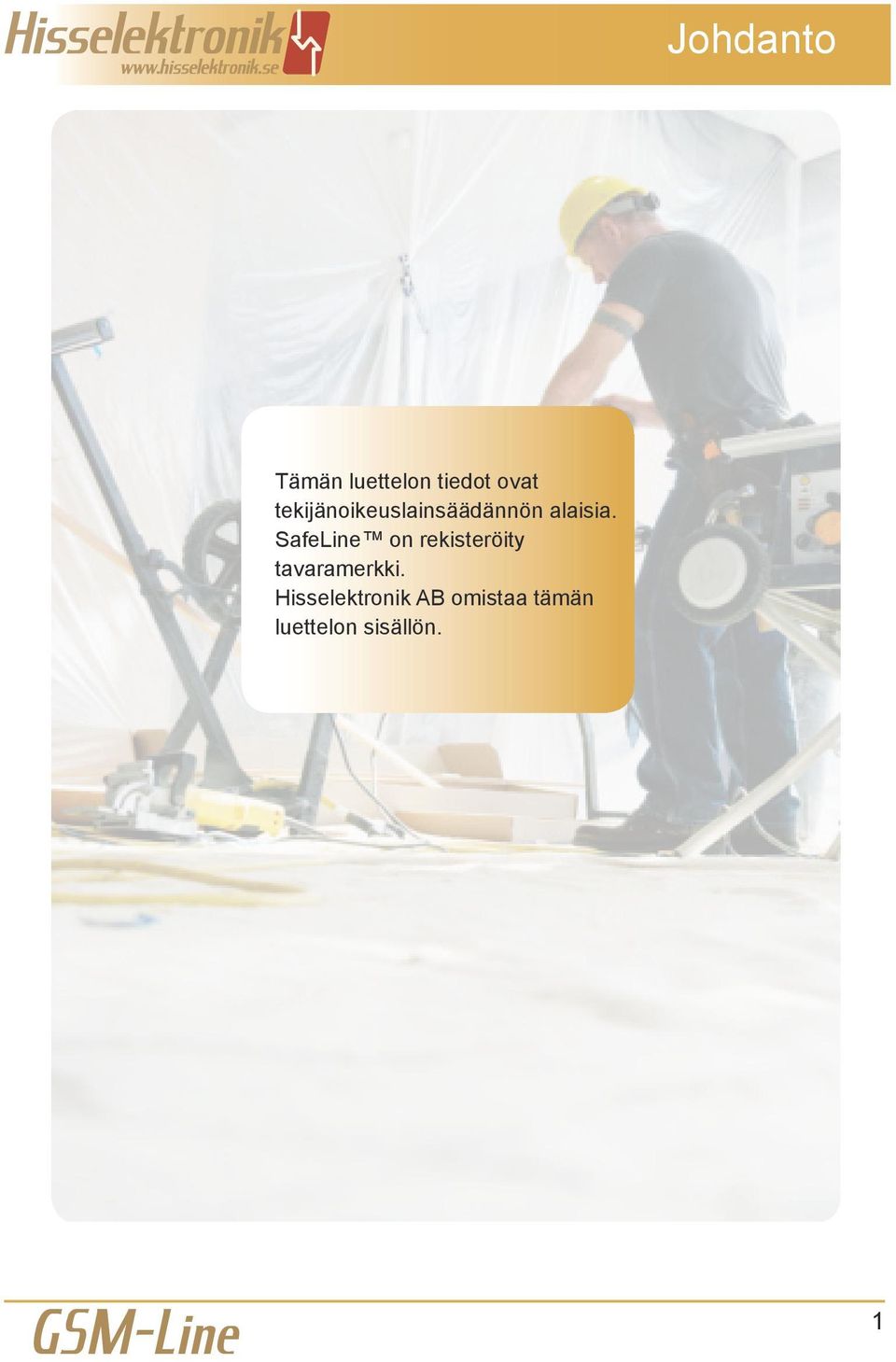

3 Johdanto Tämän luettelon tiedot ovat tekijänoikeuslainsäädännön alaisia. SafeLine on rekisteröity tavaramerkki. Hisselektronik AB omistaa tämän luettelon sisällön. 1

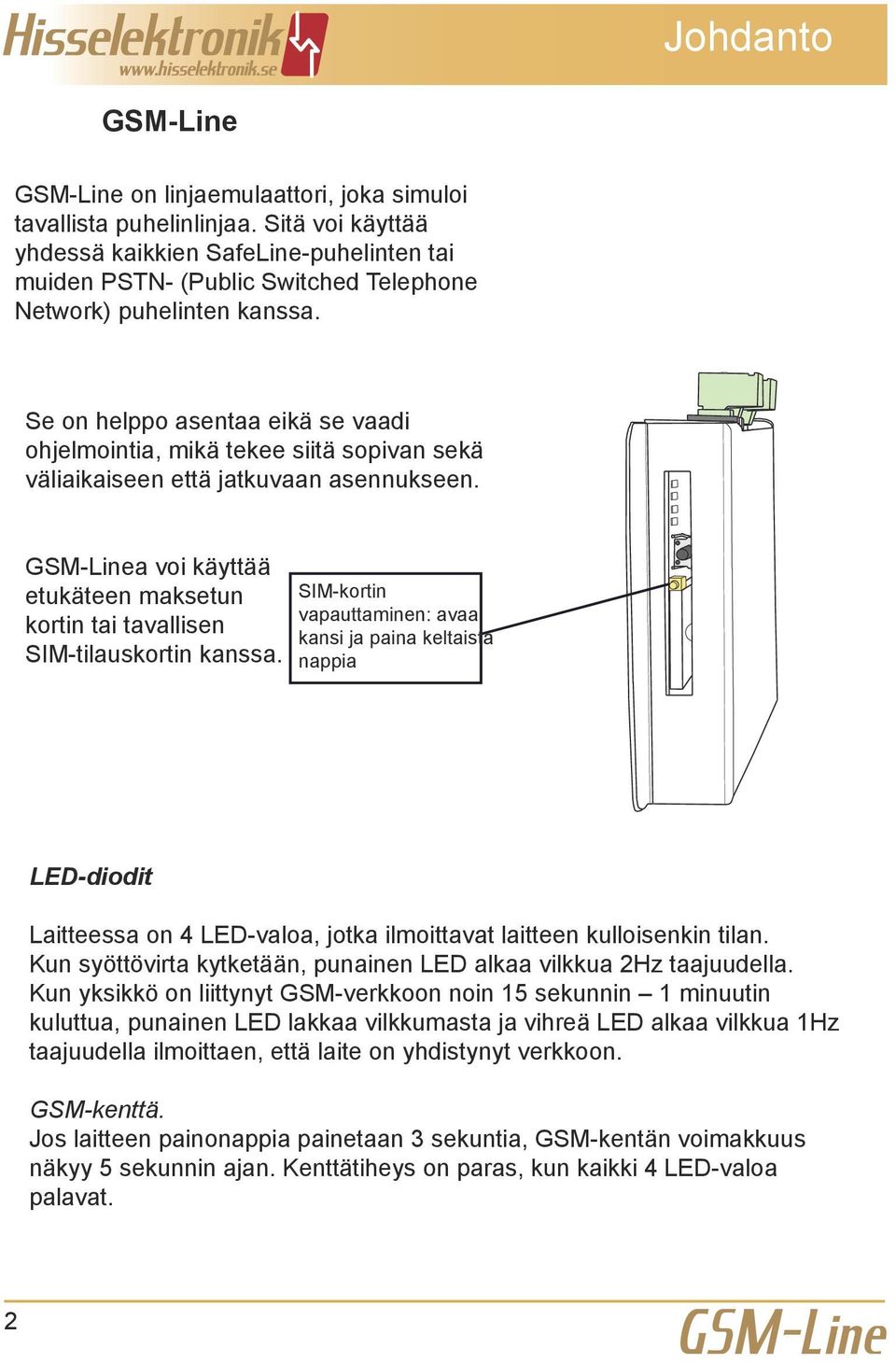

4 Johdanto on linjaemulaattori, joka simuloi tavallista puhelinlinjaa. Sitä voi käyttää yhdessä kaikkien SafeLine-puhelinten tai muiden PSTN- (Public Switched Telephone Network) puhelinten kanssa. Se on helppo asentaa eikä se vaadi ohjelmointia, mikä tekee siitä sopivan sekä väliaikaiseen että jatkuvaan asennukseen. a voi käyttää etukäteen maksetun kortin tai tavallisen SIM-tilauskortin kanssa. SIM-kortin vapauttaminen: avaa kansi ja paina keltaista nappia LED-diodit Laitteessa on 4 LED-valoa, jotka ilmoittavat laitteen kulloisenkin tilan. Kun syöttövirta kytketään, punainen LED alkaa vilkkua 2Hz taajuudella. Kun yksikkö on liittynyt GSM-verkkoon noin 15 sekunnin 1 minuutin kuluttua, punainen LED lakkaa vilkkumasta ja vihreä LED alkaa vilkkua 1Hz taajuudella ilmoittaen, että laite on yhdistynyt verkkoon. GSM-kenttä. Jos laitteen painonappia painetaan 3 sekuntia, GSM-kentän voimakkuus näkyy 5 sekunnin ajan. Kenttätiheys on paras, kun kaikki 4 LED-valoa palavat. 2

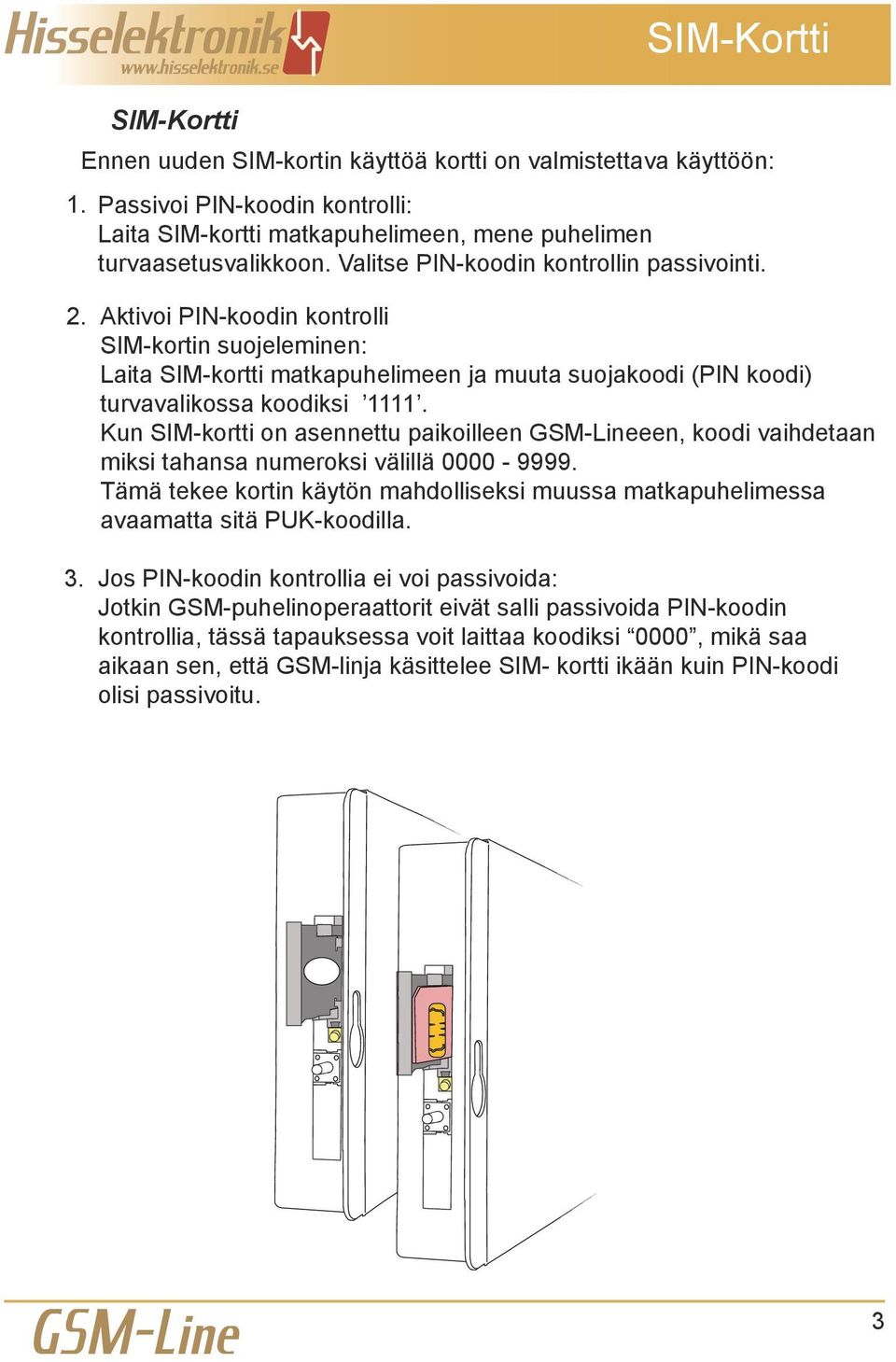

5 SIM-Kortti SIM-Kortti Ennen uuden SIM-kortin käyttöä kortti on valmistettava käyttöön: Passivoi PIN-koodin kontrolli: Laita SIM-kortti matkapuhelimeen, mene puhelimen turvaasetusvalikkoon. Valitse PIN-koodin kontrollin passivointi. Aktivoi PIN-koodin kontrolli SIM-kortin suojeleminen: Laita SIM-kortti matkapuhelimeen ja muuta suojakoodi (PIN koodi) turvavalikossa koodiksi Kun SIM-kortti on asennettu paikoilleen een, koodi vaihdetaan miksi tahansa numeroksi välillä Tämä tekee kortin käytön mahdolliseksi muussa matkapuhelimessa avaamatta sitä PUK-koodilla. Jos PIN-koodin kontrollia ei voi passivoida: Jotkin GSM-puhelinoperaattorit eivät salli passivoida PIN-koodin kontrollia, tässä tapauksessa voit laittaa koodiksi 0000, mikä saa aikaan sen, että GSM-linja käsittelee SIM- kortti ikään kuin PIN-koodi olisi passivoitu. 3

6 Ongelmanratkaisu Ongelmanratkaisu Punainen LED-valo ei ala vilkkua, kun laite kytketään virtalähteeseen. Kaikki 4 LED-valoa vilkkuvat yhtä aikaa. Puhelu katkeaa heti, kun se on yhdistetty. Tarkista virran polaarisuus. Varmista, että virran jännite on: 12 tai 24VDC Varmista, että SIM-kortti on asennettu oikein. Tarkista, että SIM-kortin PIN-koodi on passivoitu tai PIN-koodiksi on asennettu 0000 tai 1111 (katso jaksoa SIM-kortti). Varmista, että SIM kortti on aktivoitu ja toimii testaamalla kortti matkapuhelimessa. Jos laite saa virran akusta, on tarkistettava, että akku on kunnolla ladattu. Jos laite saa virtaa AC/DC tai DC/DC-muuntajasta, on tarkistettava, että se voi antaa 0,25A tasavirtaa. Puhelua ei voi yhdistää! Virheviesti puhelinoperaattorilta. Soitettaessa puhelua on aina käytettävä suuntanumeroa. Telelinja ulos RJ12 moduuliyhteys Telelinja ulos liittimen kanssa Sähköliitos 12VDC tai 24VDC SMAantenniliitin 4

7 Häiriöt Häiriö/huono äänenlaatu. Muista, että yhteys n ja hissipuhelimen /puhelimen välillä on itse asiassa tavallinen PSTN-linja ja sen takia sitä ei voi laittaa hissiin, joka liikkuu korkeajännitekaapelin kanssa. *** (Häiriöriski)*** Laita antenni aina yläasentoon ja ainakin 70 cm päähän GSM- Linesta. Laita antenni paikkaan, jossa saavutetaan kaikkien verkon suurin voimakkuus laitteen taulukon mukaan. Kun puhelu on yhdistetty, sinun tulee yrittää sijoittaa antenni eri paikkoihin löytääksesi parhaan vastaanotto- ja lähetyspaikan. Yksikön liittäminen Yhdistä laite 12V DC-virtalähteeseen. Ulkoinen puhelin voidaan liittää päätteeseen tai modulaatioliittimen. Huom! Vain 3 tai 4 neulalla varustettuja liittimiä tulee käyttää. Modulaatioliittimet Tekniset tiedot Magneettijalka-antenni ja 3m SMA naarasliitin Viestintä: GSM-moduuli Siemens MC55 kolme kaistaleveyttä 900/1800/1900 MHz. Antenniliitostyyppi: SMA Virrankulutus: 12V maksimi 0,25A hetkittäin yhdistettäessä puhelua, valmiustilassa: 0,05 A. Mitat: 89 x 138 x 30mm (ilman antennia). Laite toimitetaan varustettuna 3m antennijohdolla SMA-kontakti (naaras) 5

8 Fin Rev 2.0 Hisslelektronik AB Antennvägen 10 SE Tyresö Sweden Phone. +46 (0) Fax. +46 (0)
