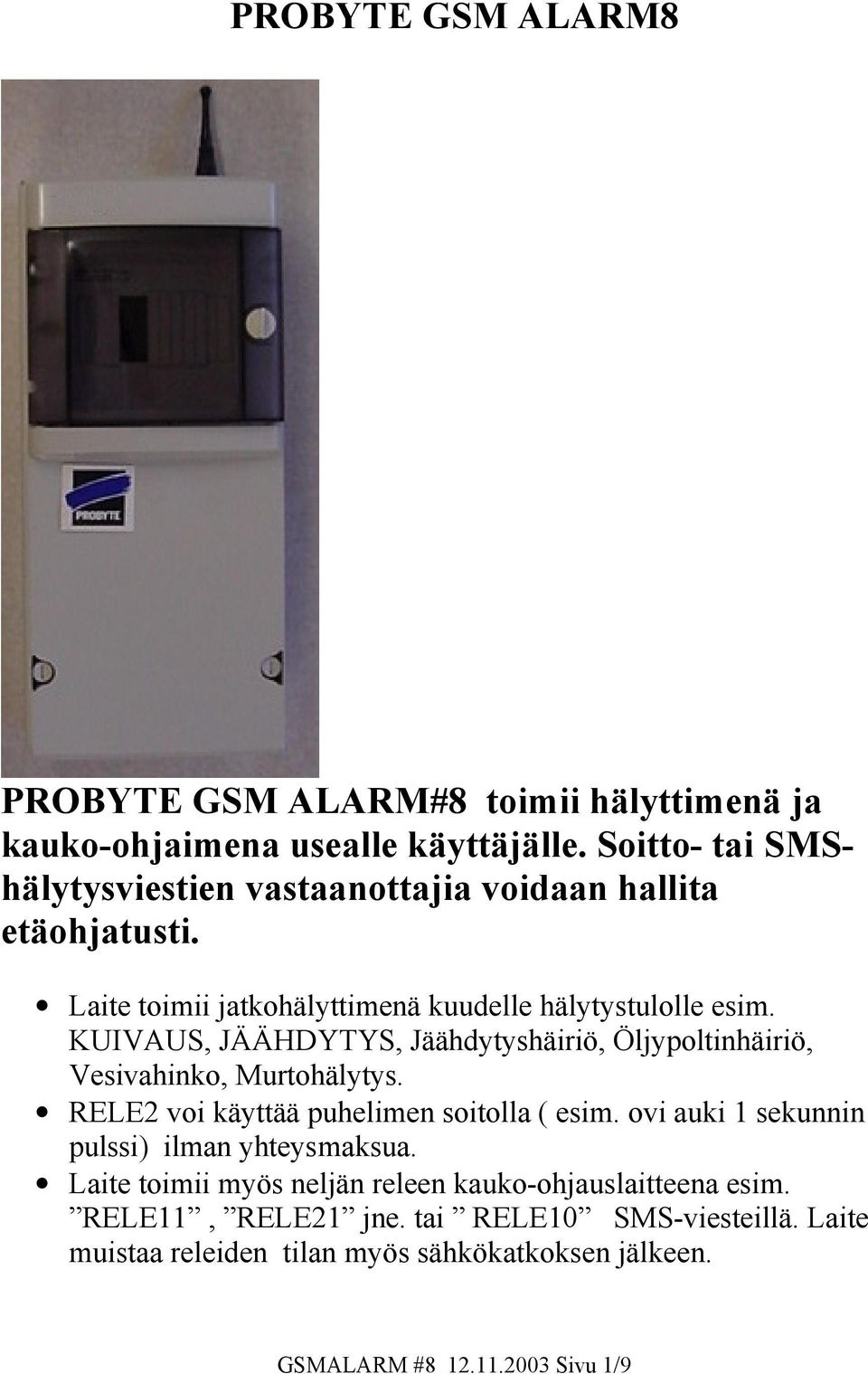

1 PROBYTE GSM ALARM8 PROBYTE GSM ALARM#8 toimii hälyttimenä ja kauko-ohjaimena usealle käyttäjälle. Soitto- tai SMShälytysviestien vastaanottajia voidaan hallita etäohjatusti. Laite toimii jatkohälyttimenä kuudelle hälytystulolle esim. KUIVAUS, JÄÄHDYTYS, Jäähdytyshäiriö, Öljypoltinhäiriö, Vesivahinko, Murtohälytys. RELE2 voi käyttää puhelimen soitolla ( esim. ovi auki 1 sekunnin pulssi) ilman yhteysmaksua. Laite toimii myös neljän releen kauko-ohjauslaitteena esim. RELE11, RELE21 jne. tai RELE10 SMS-viesteillä. Laite muistaa releiden tilan myös sähkökatkoksen jälkeen. GSMALARM # Sivu 1/9

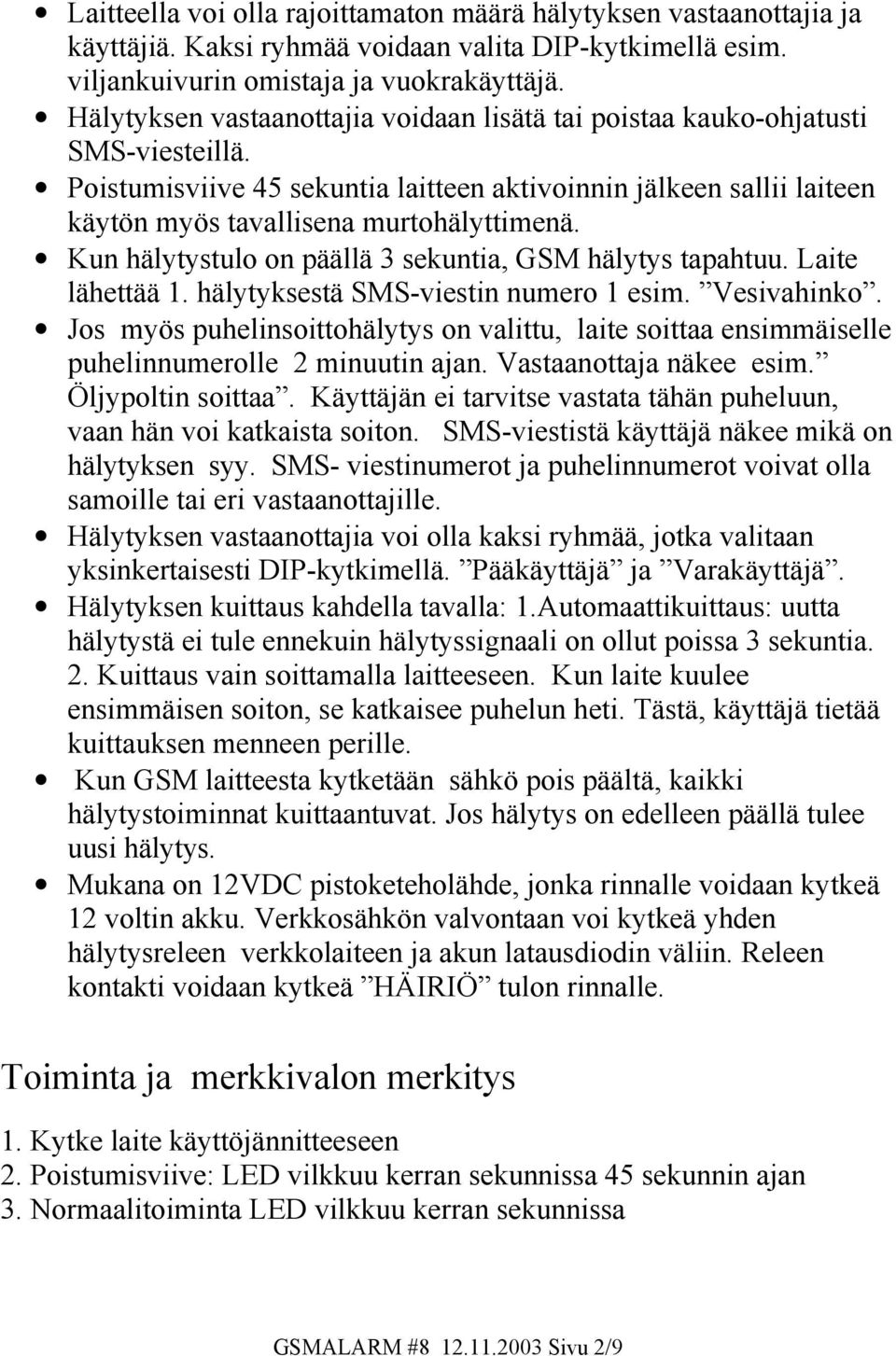

2 Laitteella voi olla rajoittamaton määrä hälytyksen vastaanottajia ja käyttäjiä. Kaksi ryhmää voidaan valita DIP-kytkimellä esim. viljankuivurin omistaja ja vuokrakäyttäjä. Hälytyksen vastaanottajia voidaan lisätä tai poistaa kauko-ohjatusti SMS-viesteillä. Poistumisviive 45 sekuntia laitteen aktivoinnin jälkeen sallii laiteen käytön myös tavallisena murtohälyttimenä. Kun hälytystulo on päällä 3 sekuntia, GSM hälytys tapahtuu. Laite lähettää 1. hälytyksestä SMS-viestin numero 1 esim. Vesivahinko. Jos myös puhelinsoittohälytys on valittu, laite soittaa ensimmäiselle puhelinnumerolle 2 minuutin ajan. Vastaanottaja näkee esim. Öljypoltin soittaa. Käyttäjän ei tarvitse vastata tähän puheluun, vaan hän voi katkaista soiton. SMS-viestistä käyttäjä näkee mikä on hälytyksen syy. SMS- viestinumerot ja puhelinnumerot voivat olla samoille tai eri vastaanottajille. Hälytyksen vastaanottajia voi olla kaksi ryhmää, jotka valitaan yksinkertaisesti DIP-kytkimellä. Pääkäyttäjä ja Varakäyttäjä. Hälytyksen kuittaus kahdella tavalla: 1.Automaattikuittaus: uutta hälytystä ei tule ennekuin hälytyssignaali on ollut poissa 3 sekuntia. 2. Kuittaus vain soittamalla laitteeseen. Kun laite kuulee ensimmäisen soiton, se katkaisee puhelun heti. Tästä, käyttäjä tietää kuittauksen menneen perille. Kun GSM laitteesta kytketään sähkö pois päältä, kaikki hälytystoiminnat kuittaantuvat. Jos hälytys on edelleen päällä tulee uusi hälytys. Mukana on 12VDC pistoketeholähde, jonka rinnalle voidaan kytkeä 12 voltin akku. Verkkosähkön valvontaan voi kytkeä yhden hälytysreleen verkkolaiteen ja akun latausdiodin väliin. Releen kontakti voidaan kytkeä HÄIRIÖ tulon rinnalle. Toiminta ja merkkivalon merkitys 1. Kytke laite käyttöjännitteeseen 2. Poistumisviive: LED vilkkuu kerran sekunnissa 45 sekunnin ajan 3. Normaalitoiminta LED vilkkuu kerran sekunnissa GSMALARM # Sivu 2/9

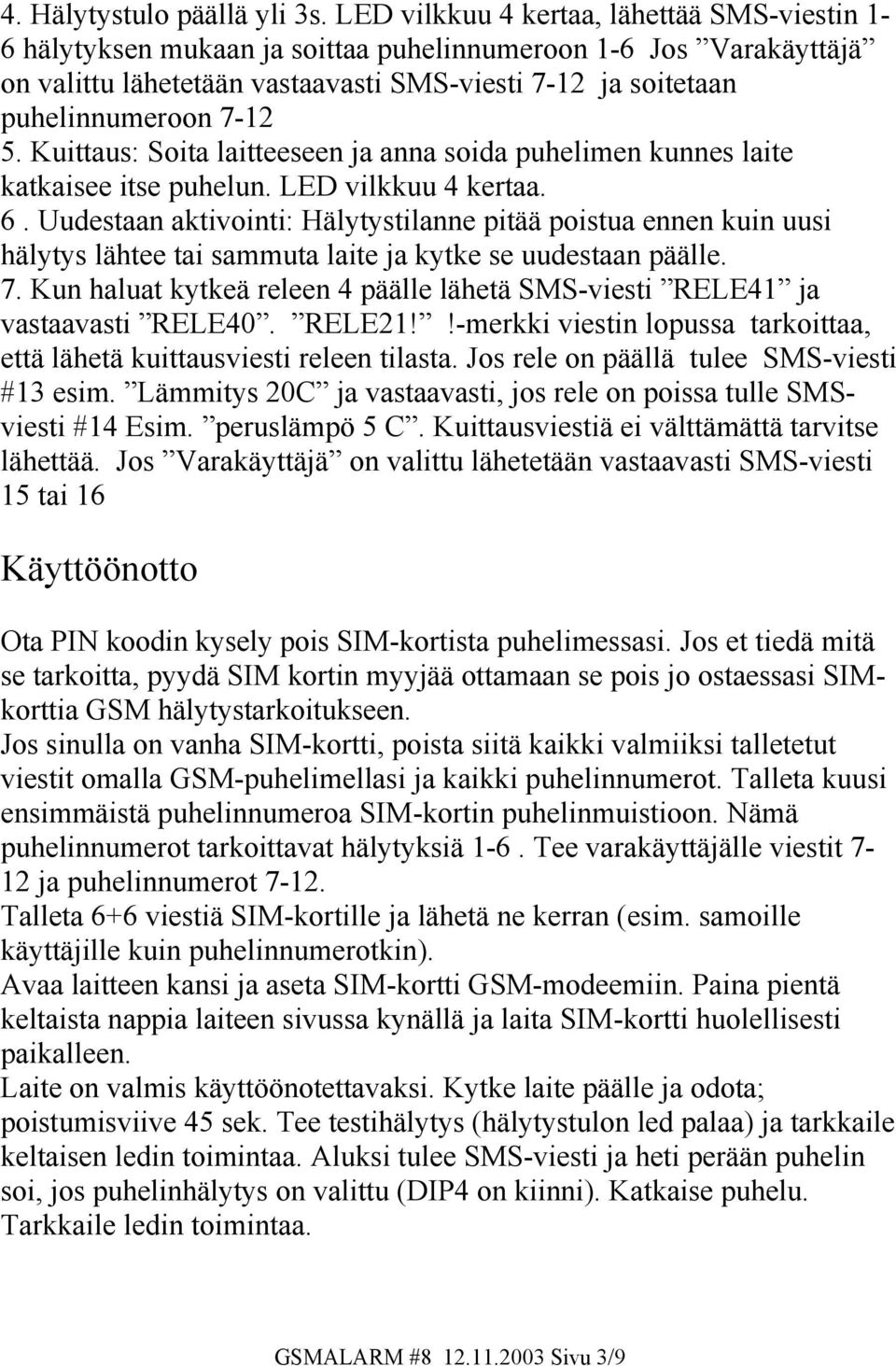

3 4. Hälytystulo päällä yli 3s. LED vilkkuu 4 kertaa, lähettää SMS-viestin 1-6 hälytyksen mukaan ja soittaa puhelinnumeroon 1-6 Jos Varakäyttäjä on valittu lähetetään vastaavasti SMS-viesti 7-12 ja soitetaan puhelinnumeroon Kuittaus: Soita laitteeseen ja anna soida puhelimen kunnes laite katkaisee itse puhelun. LED vilkkuu 4 kertaa. 6. Uudestaan aktivointi: Hälytystilanne pitää poistua ennen kuin uusi hälytys lähtee tai sammuta laite ja kytke se uudestaan päälle. 7. Kun haluat kytkeä releen 4 päälle lähetä SMS-viesti RELE41 ja vastaavasti RELE40. RELE21!!-merkki viestin lopussa tarkoittaa, että lähetä kuittausviesti releen tilasta. Jos rele on päällä tulee SMS-viesti #13 esim. Lämmitys 20C ja vastaavasti, jos rele on poissa tulle SMSviesti #14 Esim. peruslämpö 5 C. Kuittausviestiä ei välttämättä tarvitse lähettää. Jos Varakäyttäjä on valittu lähetetään vastaavasti SMS-viesti 15 tai 16 Käyttöönotto Ota PIN koodin kysely pois SIM-kortista puhelimessasi. Jos et tiedä mitä se tarkoitta, pyydä SIM kortin myyjää ottamaan se pois jo ostaessasi SIMkorttia GSM hälytystarkoitukseen. Jos sinulla on vanha SIM-kortti, poista siitä kaikki valmiiksi talletetut viestit omalla GSM-puhelimellasi ja kaikki puhelinnumerot. Talleta kuusi ensimmäistä puhelinnumeroa SIM-kortin puhelinmuistioon. Nämä puhelinnumerot tarkoittavat hälytyksiä 1-6. Tee varakäyttäjälle viestit 7-12 ja puhelinnumerot Talleta 6+6 viestiä SIM-kortille ja lähetä ne kerran (esim. samoille käyttäjille kuin puhelinnumerotkin). Avaa laitteen kansi ja aseta SIM-kortti GSM-modeemiin. Paina pientä keltaista nappia laiteen sivussa kynällä ja laita SIM-kortti huolellisesti paikalleen. Laite on valmis käyttöönotettavaksi. Kytke laite päälle ja odota; poistumisviive 45 sek. Tee testihälytys (hälytystulon led palaa) ja tarkkaile keltaisen ledin toimintaa. Aluksi tulee SMS-viesti ja heti perään puhelin soi, jos puhelinhälytys on valittu (DIP4 on kiinni). Katkaise puhelu. Tarkkaile ledin toimintaa. GSMALARM # Sivu 3/9

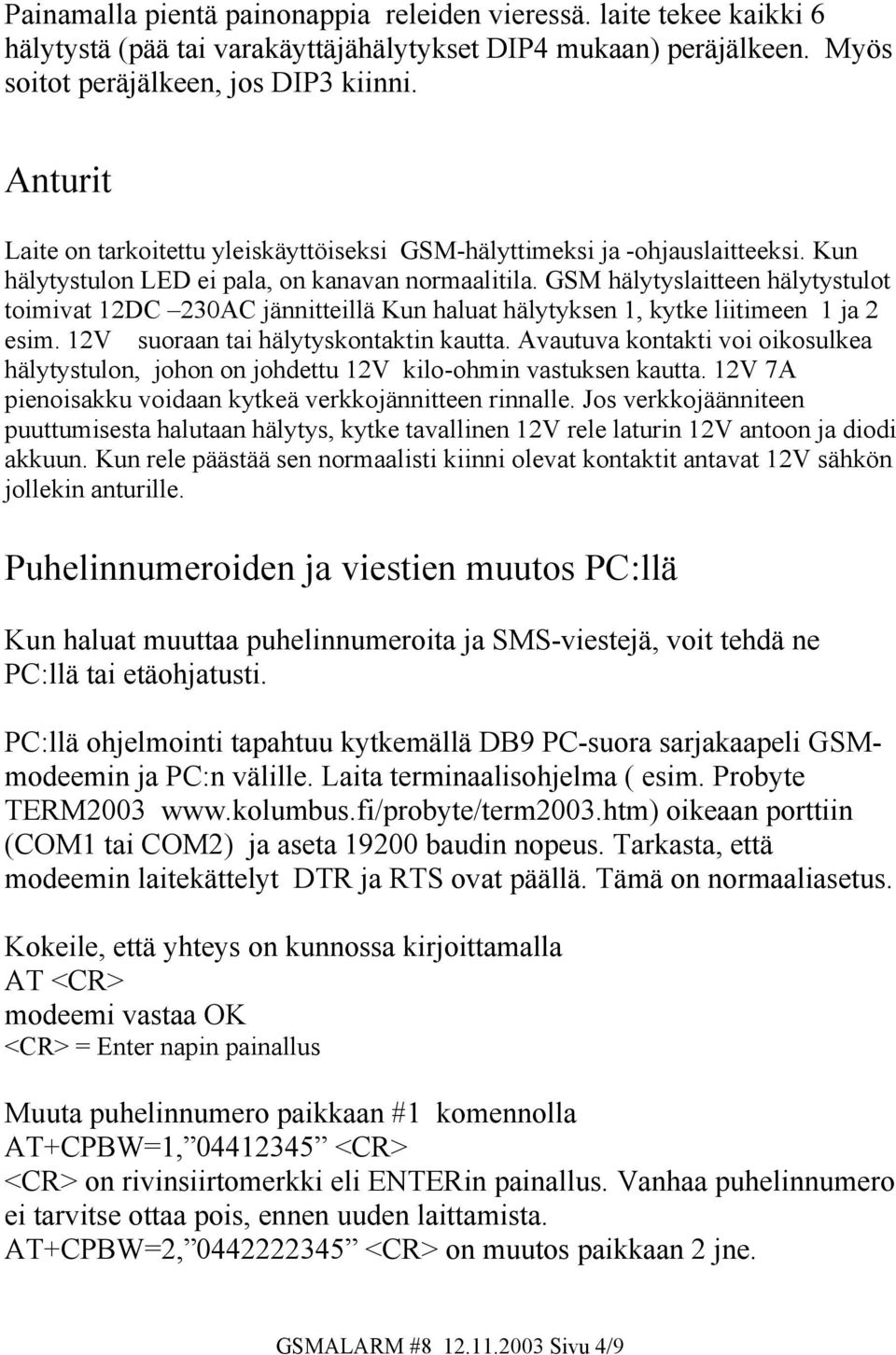

4 Painamalla pientä painonappia releiden vieressä. laite tekee kaikki 6 hälytystä (pää tai varakäyttäjähälytykset DIP4 mukaan) peräjälkeen. Myös soitot peräjälkeen, jos DIP3 kiinni. Anturit Laite on tarkoitettu yleiskäyttöiseksi GSM-hälyttimeksi ja -ohjauslaitteeksi. Kun hälytystulon LED ei pala, on kanavan normaalitila. GSM hälytyslaitteen hälytystulot toimivat 12DC 230AC jännitteillä Kun haluat hälytyksen 1, kytke liitimeen 1 ja 2 esim. 12V suoraan tai hälytyskontaktin kautta. Avautuva kontakti voi oikosulkea hälytystulon, johon on johdettu 12V kilo-ohmin vastuksen kautta. 12V 7A pienoisakku voidaan kytkeä verkkojännitteen rinnalle. Jos verkkojäänniteen puuttumisesta halutaan hälytys, kytke tavallinen 12V rele laturin 12V antoon ja diodi akkuun. Kun rele päästää sen normaalisti kiinni olevat kontaktit antavat 12V sähkön jollekin anturille. Puhelinnumeroiden ja viestien muutos PC:llä Kun haluat muuttaa puhelinnumeroita ja SMS-viestejä, voit tehdä ne PC:llä tai etäohjatusti. PC:llä ohjelmointi tapahtuu kytkemällä DB9 PC-suora sarjakaapeli GSMmodeemin ja PC:n välille. Laita terminaalisohjelma ( esim. Probyte TERM oikeaan porttiin (COM1 tai COM2) ja aseta baudin nopeus. Tarkasta, että modeemin laitekättelyt DTR ja RTS ovat päällä. Tämä on normaaliasetus. Kokeile, että yhteys on kunnossa kirjoittamalla AT <CR> modeemi vastaa OK <CR> = Enter napin painallus Muuta puhelinnumero paikkaan #1 komennolla AT+CPBW=1, <CR> <CR> on rivinsiirtomerkki eli ENTERin painallus. Vanhaa puhelinnumero ei tarvitse ottaa pois, ennen uuden laittamista. AT+CPBW=2, <CR> on muutos paikkaan 2 jne. GSMALARM # Sivu 4/9

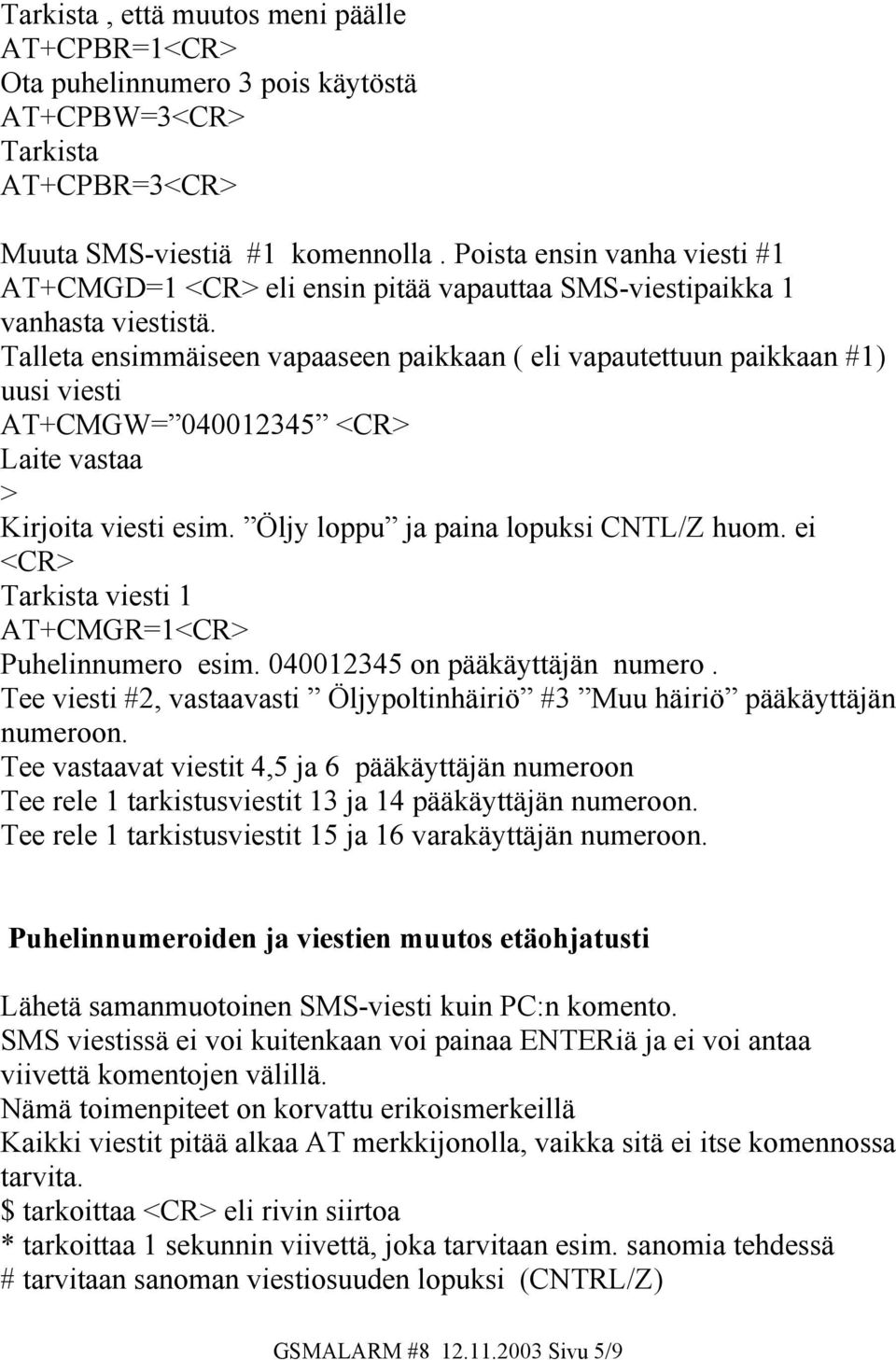

5 Tarkista, että muutos meni päälle AT+CPBR=1<CR> Ota puhelinnumero 3 pois käytöstä AT+CPBW=3<CR> Tarkista AT+CPBR=3<CR> Muuta SMS-viestiä #1 komennolla. Poista ensin vanha viesti #1 AT+CMGD=1 <CR> eli ensin pitää vapauttaa SMS-viestipaikka 1 vanhasta viestistä. Talleta ensimmäiseen vapaaseen paikkaan ( eli vapautettuun paikkaan #1) uusi viesti AT+CMGW= <CR> Laite vastaa > Kirjoita viesti esim. Öljy loppu ja paina lopuksi CNTL/Z huom. ei <CR> Tarkista viesti 1 AT+CMGR=1<CR> Puhelinnumero esim on pääkäyttäjän numero. Tee viesti #2, vastaavasti Öljypoltinhäiriö #3 Muu häiriö pääkäyttäjän numeroon. Tee vastaavat viestit 4,5 ja 6 pääkäyttäjän numeroon Tee rele 1 tarkistusviestit 13 ja 14 pääkäyttäjän numeroon. Tee rele 1 tarkistusviestit 15 ja 16 varakäyttäjän numeroon. Puhelinnumeroiden ja viestien muutos etäohjatusti Lähetä samanmuotoinen SMS-viesti kuin PC:n komento. SMS viestissä ei voi kuitenkaan voi painaa ENTERiä ja ei voi antaa viivettä komentojen välillä. Nämä toimenpiteet on korvattu erikoismerkeillä Kaikki viestit pitää alkaa AT merkkijonolla, vaikka sitä ei itse komennossa tarvita. $ tarkoittaa <CR> eli rivin siirtoa * tarkoittaa 1 sekunnin viivettä, joka tarvitaan esim. sanomia tehdessä # tarvitaan sanoman viestiosuuden lopuksi (CNTRL/Z) GSMALARM # Sivu 5/9

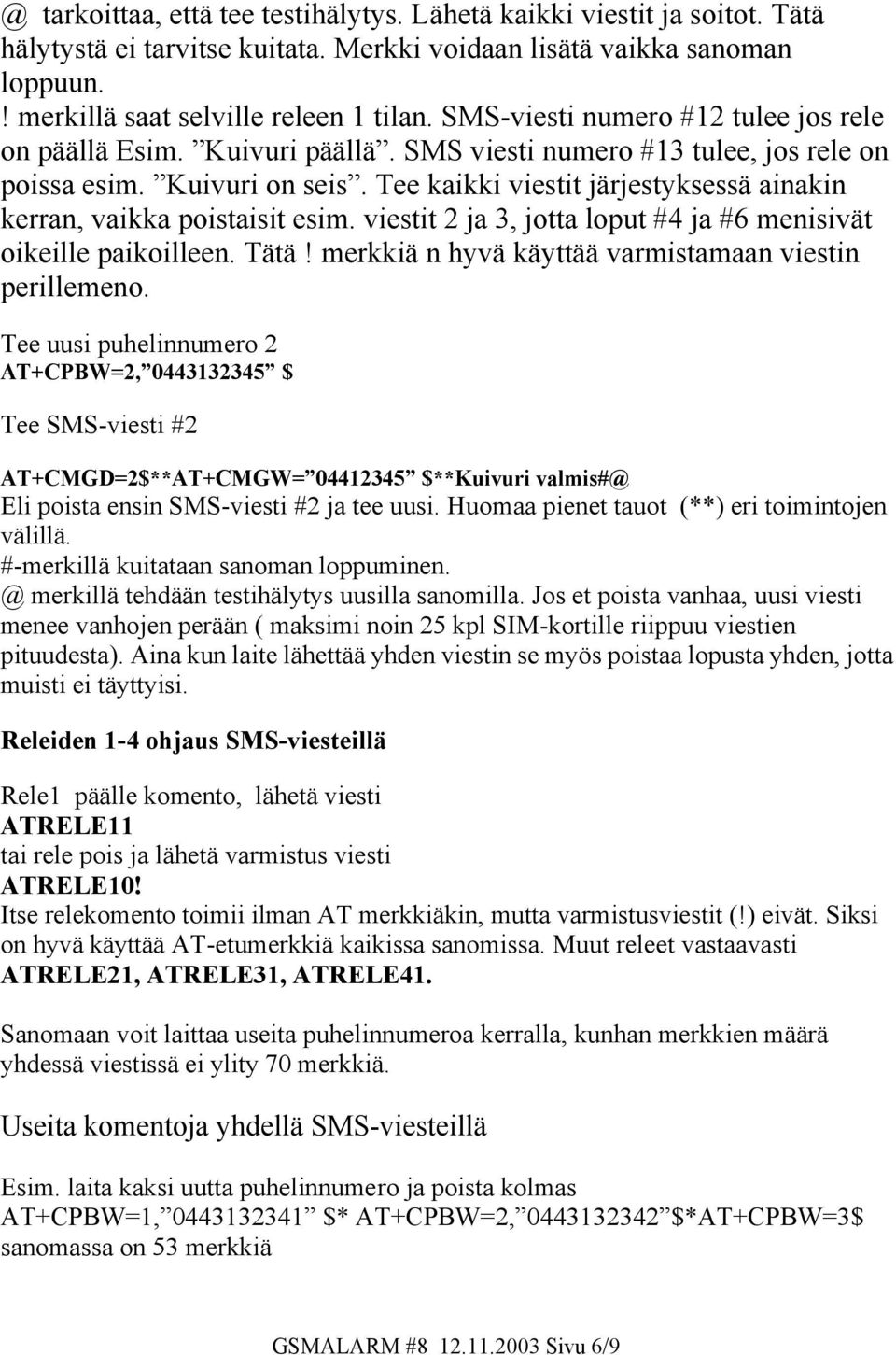

6 @ tarkoittaa, että tee testihälytys. Lähetä kaikki viestit ja soitot. Tätä hälytystä ei tarvitse kuitata. Merkki voidaan lisätä vaikka sanoman loppuun.! merkillä saat selville releen 1 tilan. SMS-viesti numero #12 tulee jos rele on päällä Esim. Kuivuri päällä. SMS viesti numero #13 tulee, jos rele on poissa esim. Kuivuri on seis. Tee kaikki viestit järjestyksessä ainakin kerran, vaikka poistaisit esim. viestit 2 ja 3, jotta loput #4 ja #6 menisivät oikeille paikoilleen. Tätä! merkkiä n hyvä käyttää varmistamaan viestin perillemeno. Tee uusi puhelinnumero 2 AT+CPBW=2, $ Tee SMS-viesti #2 AT+CMGD=2$**AT+CMGW= $**Kuivuri valmis#@ Eli poista ensin SMS-viesti #2 ja tee uusi. Huomaa pienet tauot (**) eri toimintojen välillä. #-merkillä kuitataan sanoman merkillä tehdään testihälytys uusilla sanomilla. Jos et poista vanhaa, uusi viesti menee vanhojen perään ( maksimi noin 25 kpl SIM-kortille riippuu viestien pituudesta). Aina kun laite lähettää yhden viestin se myös poistaa lopusta yhden, jotta muisti ei täyttyisi. Releiden 1-4 ohjaus SMS-viesteillä Rele1 päälle komento, lähetä viesti ATRELE11 tai rele pois ja lähetä varmistus viesti ATRELE10! Itse relekomento toimii ilman AT merkkiäkin, mutta varmistusviestit (!) eivät. Siksi on hyvä käyttää AT-etumerkkiä kaikissa sanomissa. Muut releet vastaavasti ATRELE21, ATRELE31, ATRELE41. Sanomaan voit laittaa useita puhelinnumeroa kerralla, kunhan merkkien määrä yhdessä viestissä ei ylity 70 merkkiä. Useita komentoja yhdellä SMS-viesteillä Esim. laita kaksi uutta puhelinnumero ja poista kolmas AT+CPBW=1, $* AT+CPBW=2, $*AT+CPBW=3$ sanomassa on 53 merkkiä GSMALARM # Sivu 6/9

7 RELEEN 1 tila SMS-viesteillä AT!RELE11 tai AT RELE11! Komento lähettää SMSviestin #13 ( kiinni) tai #14 (auki) riippuen releen tilasta. Varakäyttäjälle viesti 15 tai 16 Hälytysliitin Optoeristetty hälytystulo 2 napaa, 12VDC.. 230V AC 20kohmia 1= hälytystulo 1 + napa 2= hälytystulo 1 - napa 3 hälytystulo 2 + napa, kaikkiin voit kytkeä myös verkkojännitteen 4= hälytystulo 2 - napa nastat 5,6 = hälytys 3, nastat 7,8 on hälytys 4, nastat 9,10 = hälytys 5, nastat 11,12 on hälytys 6 DIP-kytkimien tilat. Laitetta ei tarvitse käynnistää uudestaan kun vaihdetaan DIPkytkimien tiloja Perusasetus; DIP1 OPEN ( pääkäyttäjä), DIP2 Close automattikuittaus hälyksille, DIP3 OPEN (vain SMS viesti hälytyksestä, ei soittoa),dip4 close ( Rele2 toimii soitolla) DIP ON open 1 Varakäyttäjä (viestit 7-12) Pääkäyttäjä ( viestit 1-6), puh.nrot 1-6 puh.nrot Automaattikuittaus päällä. Kun hälytys poistuu ja tulee Uusi hälytys samasta kanavasta vain, jos käyttäjä on soittanut laitteeseen tai tehnyt resetin uudestaan tehdään uusi hälytys 3 Kun tulee hälytys, tehdään SMS Vain SMS-viesti lähtee hälytyksestä ja puhelinhälytys 2min 4 Soittamalla laitteeseen käytetään relettä 2 päällä 1 sek Soitto tekee vain nollauksen, ei reletoimintaa GSMALARM # Sivu 7/9

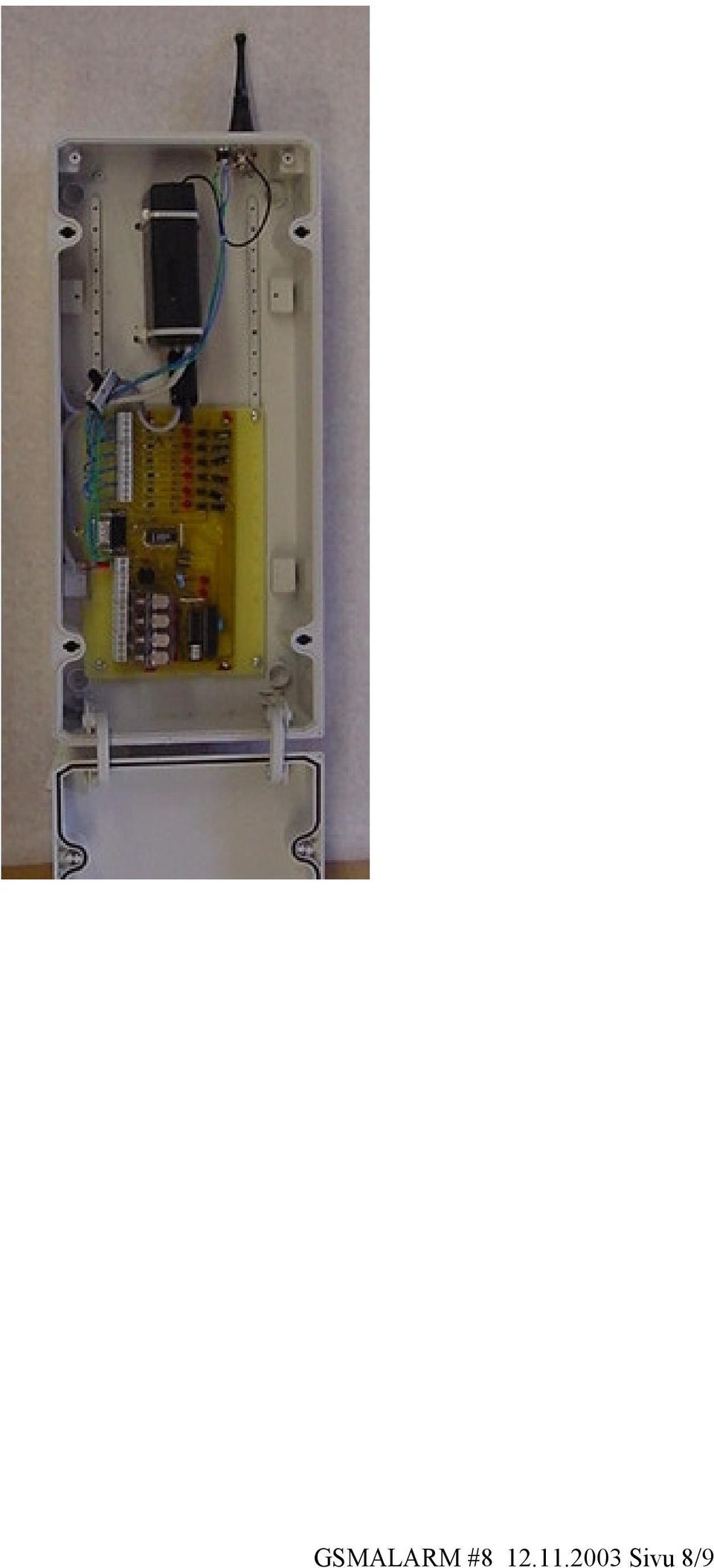

8 GSMALARM # Sivu 8/9

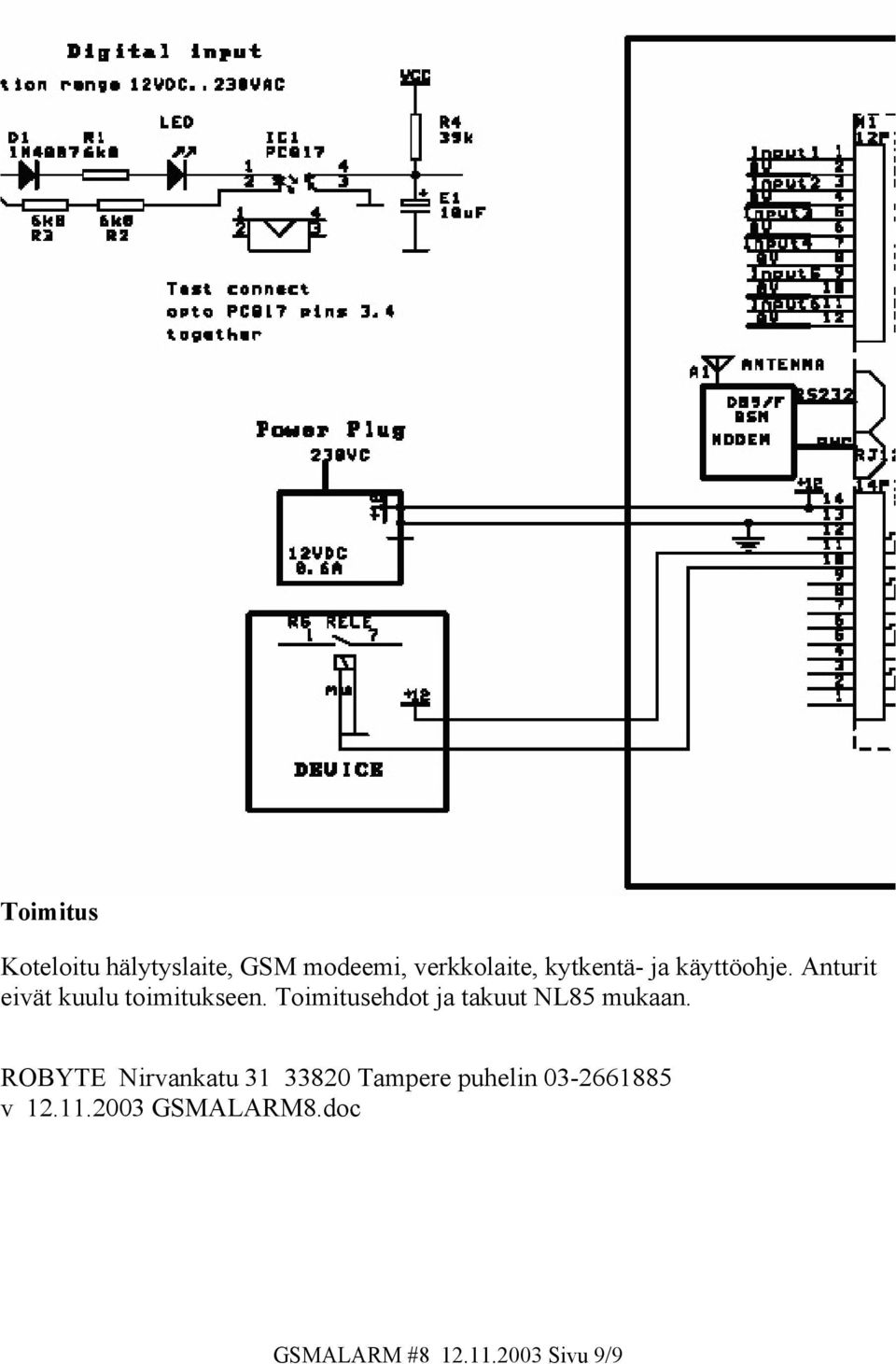

9 Toimitus Koteloitu hälytyslaite, GSM modeemi, verkkolaite, kytkentä- ja käyttöohje. Anturit eivät kuulu toimitukseen. Toimitusehdot ja takuut NL85 mukaan. ROBYTE Nirvankatu Tampere puhelin v GSMALARM8.doc GSMALARM # Sivu 9/9
