1 Probyte GSM-PLUG PROBYTE OY Yleistä PROBYTE GSM PLUG on reaaliaikainen ja interaktiivinen GSM-ohjauslaite, jolla käyttäjä voi helposti ohjata puhelimen välityksellä verkkokäyttöistä laittetta. Käyttäjä voi samalla kuunnella GSM-puhelimen avulla ohjaustapahtumaa esim. käynnityvää viljankuivuria ja ohjattavaa tilaa. Ohjauslaite antaa jokaisesta komennosta takaisinkytkentä-äänen, jonka avulla käyttäjä tietää komentojen menevän perille. Laite koostuu matkapuhelimesta ja GSM-PLUG laitteesta. Ohjauslaitteen anto on tavallinen maadoitettu 230V 6A pistorasia, joilla voi suoraan kytkeä laittetta päälle ja pois. GSM ohjaus tapahtuu yksinkertaisesti puhelimen näppäimiä painelemalla ja komennot menevät heti perille. Voit myös lisätä ohjauskomennot suoraan puhelinnumeron perään, kunhan muistat laittaa kytekentämerkin ennen komentoja. Nokian ja Erikssonin puhelimissa tämä on p (*-näppäintä painalla) ja Siemensin puhelimissa + merkki. Laitteessa on valinnainen salasana, jolla voidaan estää asiattomien ohjusyritykset. Laitteella voi antaa myös pulssimaisia ohjauksia ja kuunnella mitkä ohjaukset ovat päällä. GSM-PLUG käsikirja Probyte Oy Sivu 1/5

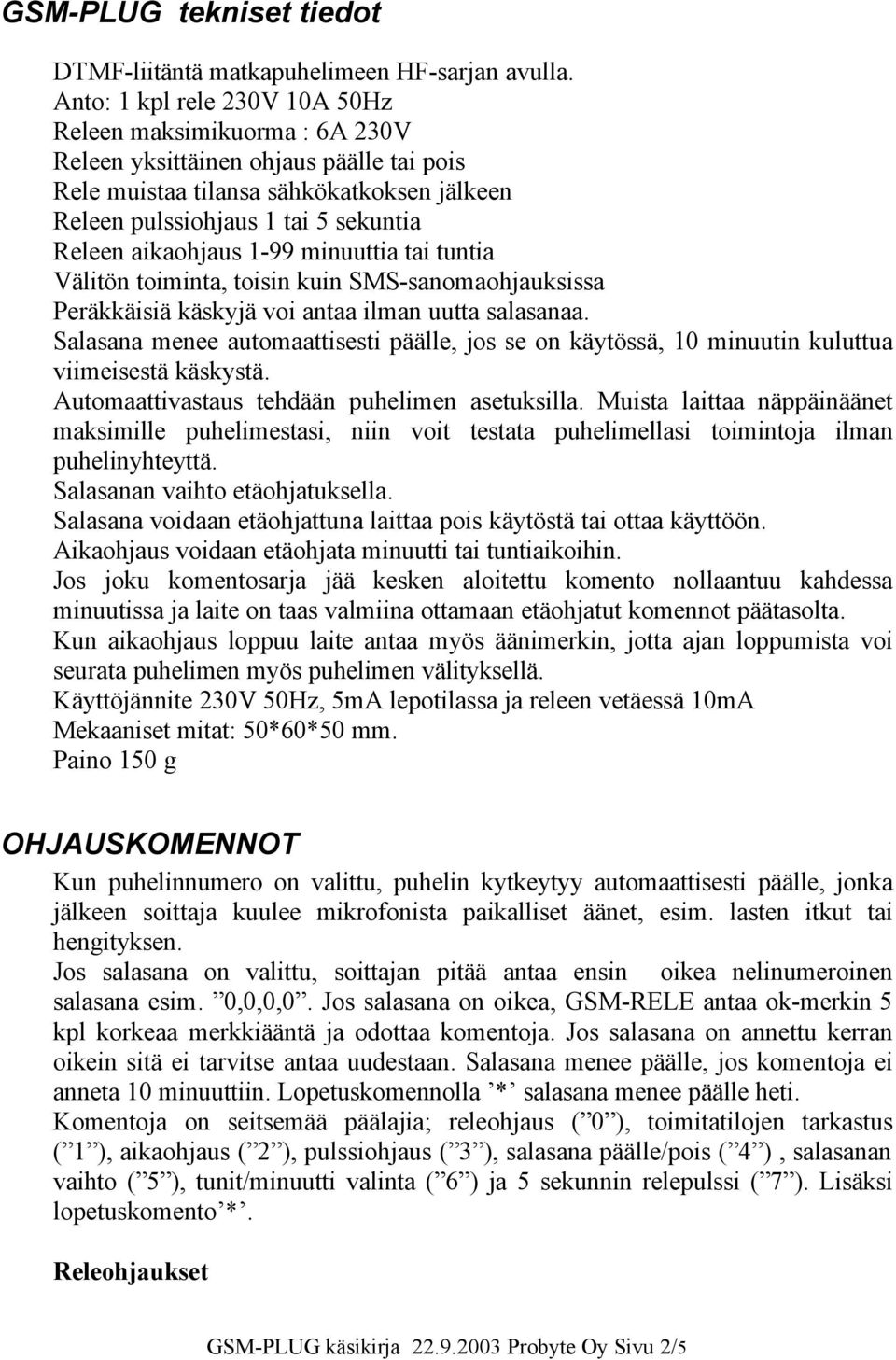

2 GSM-PLUG tekniset tiedot DTMF-liitäntä matkapuhelimeen HF-sarjan avulla. Anto: 1 kpl rele 230V 10A 50Hz Releen maksimikuorma : 6A 230V Releen yksittäinen ohjaus päälle tai pois Rele muistaa tilansa sähkökatkoksen jälkeen Releen pulssiohjaus 1 tai 5 sekuntia Releen aikaohjaus 1-99 minuuttia tai tuntia Välitön toiminta, toisin kuin SMS-sanomaohjauksissa Peräkkäisiä käskyjä voi antaa ilman uutta salasanaa. Salasana menee automaattisesti päälle, jos se on käytössä, 10 minuutin kuluttua viimeisestä käskystä. Automaattivastaus tehdään puhelimen asetuksilla. Muista laittaa näppäinäänet maksimille puhelimestasi, niin voit testata puhelimellasi toimintoja ilman puhelinyhteyttä. Salasanan vaihto etäohjatuksella. Salasana voidaan etäohjattuna laittaa pois käytöstä tai ottaa käyttöön. Aikaohjaus voidaan etäohjata minuutti tai tuntiaikoihin. Jos joku komentosarja jää kesken aloitettu komento nollaantuu kahdessa minuutissa ja laite on taas valmiina ottamaan etäohjatut komennot päätasolta. Kun aikaohjaus loppuu laite antaa myös äänimerkin, jotta ajan loppumista voi seurata puhelimen myös puhelimen välityksellä. Käyttöjännite 230V 50Hz, 5mA lepotilassa ja releen vetäessä 10mA Mekaaniset mitat: 50*60*50 mm. Paino 150 g OHJAUSKOMENNOT Kun puhelinnumero on valittu, puhelin kytkeytyy automaattisesti päälle, jonka jälkeen soittaja kuulee mikrofonista paikalliset äänet, esim. lasten itkut tai hengityksen. Jos salasana on valittu, soittajan pitää antaa ensin oikea nelinumeroinen salasana esim. 0,0,0,0. Jos salasana on oikea, GSM-RELE antaa ok-merkin 5 kpl korkeaa merkkiääntä ja odottaa komentoja. Jos salasana on annettu kerran oikein sitä ei tarvitse antaa uudestaan. Salasana menee päälle, jos komentoja ei anneta 10 minuuttiin. Lopetuskomennolla * salasana menee päälle heti. Komentoja on seitsemää päälajia; releohjaus ( 0 ), toimitatilojen tarkastus ( 1 ), aikaohjaus ( 2 ), pulssiohjaus ( 3 ), salasana päälle/pois ( 4 ), salasanan vaihto ( 5 ), tunit/minuutti valinta ( 6 ) ja 5 sekunnin relepulssi ( 7 ). Lisäksi lopetuskomento *. Releohjaukset GSM-PLUG käsikirja Probyte Oy Sivu 2/5

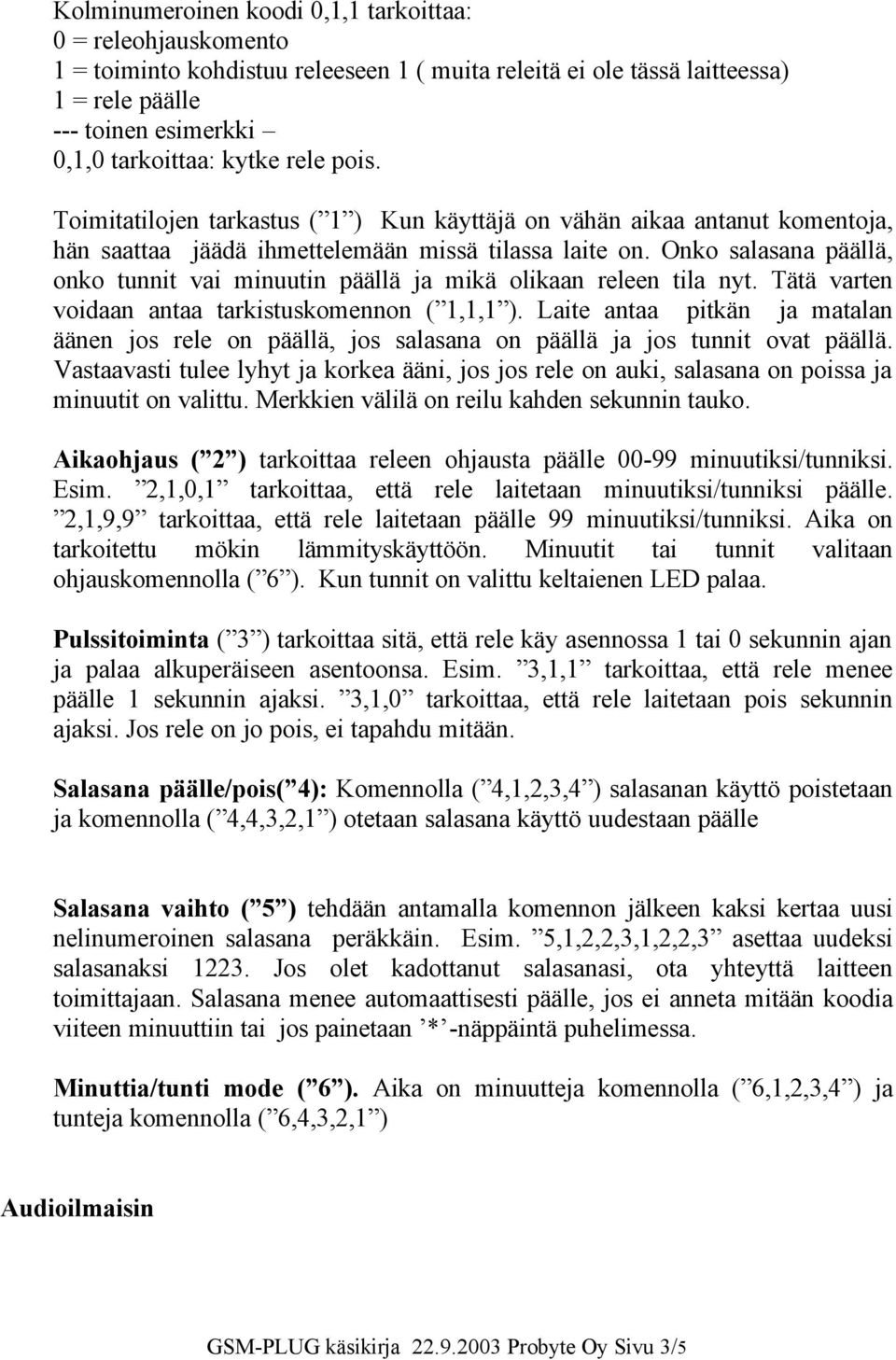

3 Kolminumeroinen koodi 0,1,1 tarkoittaa: 0 = releohjauskomento 1 = toiminto kohdistuu releeseen 1 ( muita releitä ei ole tässä laitteessa) 1 = rele päälle --- toinen esimerkki 0,1,0 tarkoittaa: kytke rele pois. Toimitatilojen tarkastus ( 1 ) Kun käyttäjä on vähän aikaa antanut komentoja, hän saattaa jäädä ihmettelemään missä tilassa laite on. Onko salasana päällä, onko tunnit vai minuutin päällä ja mikä olikaan releen tila nyt. Tätä varten voidaan antaa tarkistuskomennon ( 1,1,1 ). Laite antaa pitkän ja matalan äänen jos rele on päällä, jos salasana on päällä ja jos tunnit ovat päällä. Vastaavasti tulee lyhyt ja korkea ääni, jos jos rele on auki, salasana on poissa ja minuutit on valittu. Merkkien välilä on reilu kahden sekunnin tauko. Aikaohjaus ( 2 ) tarkoittaa releen ohjausta päälle minuutiksi/tunniksi. Esim. 2,1,0,1 tarkoittaa, että rele laitetaan minuutiksi/tunniksi päälle. 2,1,9,9 tarkoittaa, että rele laitetaan päälle 99 minuutiksi/tunniksi. Aika on tarkoitettu mökin lämmityskäyttöön. Minuutit tai tunnit valitaan ohjauskomennolla ( 6 ). Kun tunnit on valittu keltaienen LED palaa. Pulssitoiminta ( 3 ) tarkoittaa sitä, että rele käy asennossa 1 tai 0 sekunnin ajan ja palaa alkuperäiseen asentoonsa. Esim. 3,1,1 tarkoittaa, että rele menee päälle 1 sekunnin ajaksi. 3,1,0 tarkoittaa, että rele laitetaan pois sekunnin ajaksi. Jos rele on jo pois, ei tapahdu mitään. Salasana päälle/pois( 4): Komennolla ( 4,1,2,3,4 ) salasanan käyttö poistetaan ja komennolla ( 4,4,3,2,1 ) otetaan salasana käyttö uudestaan päälle Salasana vaihto ( 5 ) tehdään antamalla komennon jälkeen kaksi kertaa uusi nelinumeroinen salasana peräkkäin. Esim. 5,1,2,2,3,1,2,2,3 asettaa uudeksi salasanaksi Jos olet kadottanut salasanasi, ota yhteyttä laitteen toimittajaan. Salasana menee automaattisesti päälle, jos ei anneta mitään koodia viiteen minuuttiin tai jos painetaan * -näppäintä puhelimessa. Minuttia/tunti mode ( 6 ). Aika on minuutteja komennolla ( 6,1,2,3,4 ) ja tunteja komennolla ( 6,4,3,2,1 ) Audioilmaisin GSM-PLUG käsikirja Probyte Oy Sivu 3/5

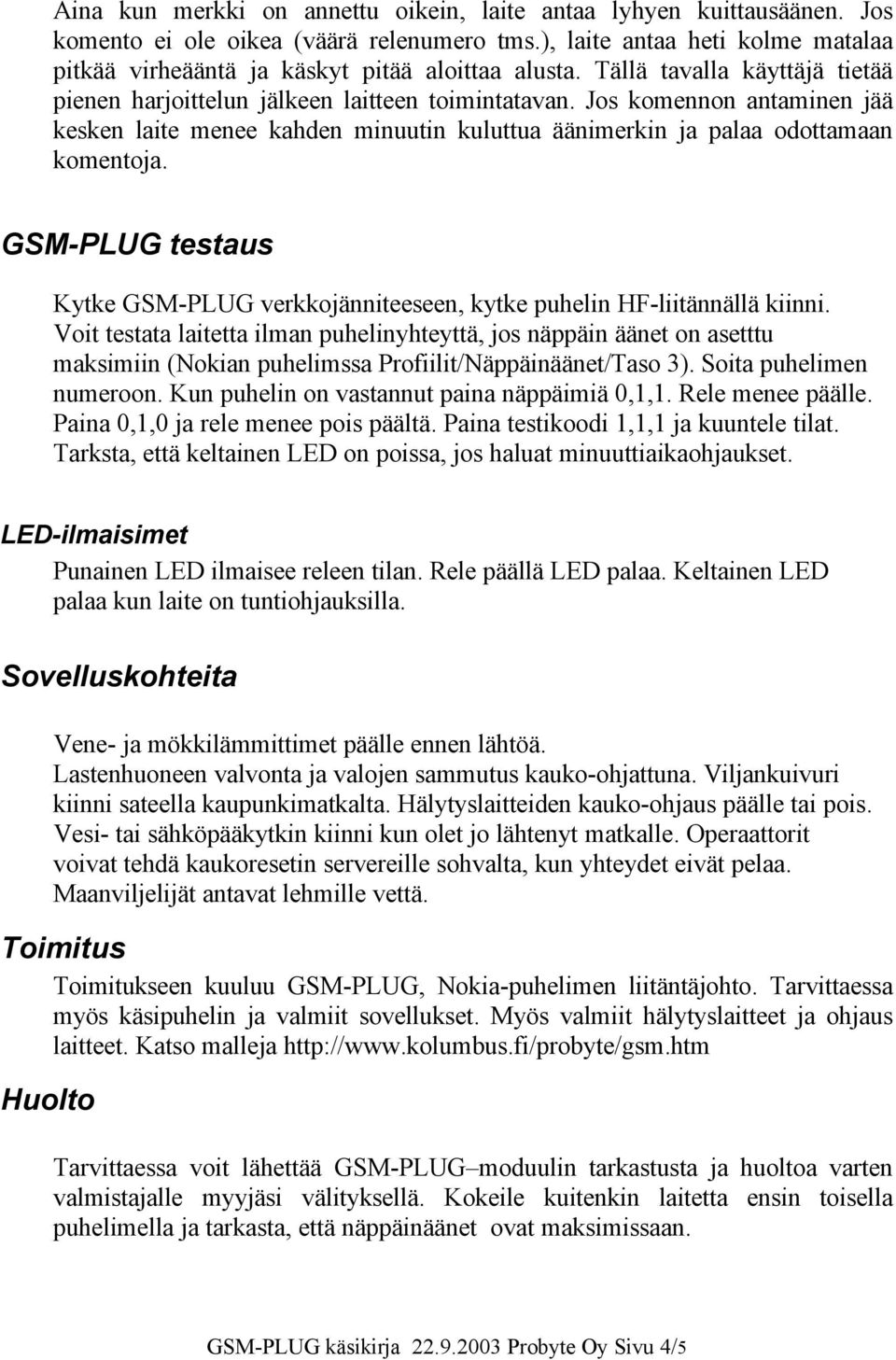

4 Aina kun merkki on annettu oikein, laite antaa lyhyen kuittausäänen. Jos komento ei ole oikea (väärä relenumero tms.), laite antaa heti kolme matalaa pitkää virheääntä ja käskyt pitää aloittaa alusta. Tällä tavalla käyttäjä tietää pienen harjoittelun jälkeen laitteen toimintatavan. Jos komennon antaminen jää kesken laite menee kahden minuutin kuluttua äänimerkin ja palaa odottamaan komentoja. GSM-PLUG testaus Kytke GSM-PLUG verkkojänniteeseen, kytke puhelin HF-liitännällä kiinni. Voit testata laitetta ilman puhelinyhteyttä, jos näppäin äänet on asetttu maksimiin (Nokian puhelimssa Profiilit/Näppäinäänet/Taso 3). Soita puhelimen numeroon. Kun puhelin on vastannut paina näppäimiä 0,1,1. Rele menee päälle. Paina 0,1,0 ja rele menee pois päältä. Paina testikoodi 1,1,1 ja kuuntele tilat. Tarksta, että keltainen LED on poissa, jos haluat minuuttiaikaohjaukset. LED-ilmaisimet Punainen LED ilmaisee releen tilan. Rele päällä LED palaa. Keltainen LED palaa kun laite on tuntiohjauksilla. Sovelluskohteita Vene- ja mökkilämmittimet päälle ennen lähtöä. Lastenhuoneen valvonta ja valojen sammutus kauko-ohjattuna. Viljankuivuri kiinni sateella kaupunkimatkalta. Hälytyslaitteiden kauko-ohjaus päälle tai pois. Vesi- tai sähköpääkytkin kiinni kun olet jo lähtenyt matkalle. Operaattorit voivat tehdä kaukoresetin servereille sohvalta, kun yhteydet eivät pelaa. Maanviljelijät antavat lehmille vettä. Toimitus Toimitukseen kuuluu GSM-PLUG, Nokia-puhelimen liitäntäjohto. Tarvittaessa myös käsipuhelin ja valmiit sovellukset. Myös valmiit hälytyslaitteet ja ohjaus laitteet. Katso malleja Huolto Tarvittaessa voit lähettää GSM-PLUG moduulin tarkastusta ja huoltoa varten valmistajalle myyjäsi välityksellä. Kokeile kuitenkin laitetta ensin toisella puhelimella ja tarkasta, että näppäinäänet ovat maksimissaan. GSM-PLUG käsikirja Probyte Oy Sivu 4/5

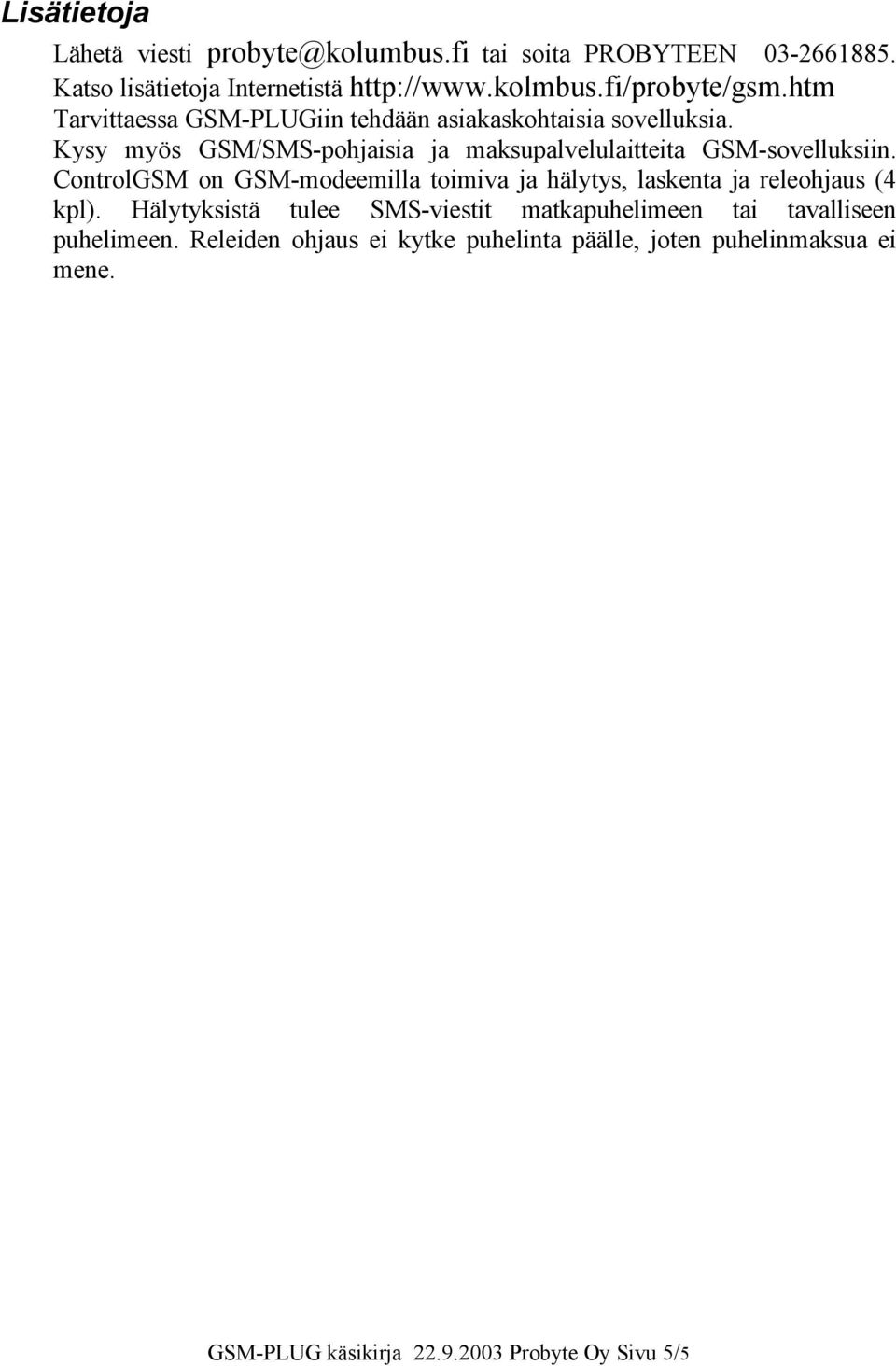

5 Lisätietoja Lähetä viesti tai soita PROBYTEEN Katso lisätietoja Internetistä Tarvittaessa GSM-PLUGiin tehdään asiakaskohtaisia sovelluksia. Kysy myös GSM/SMS-pohjaisia ja maksupalvelulaitteita GSM-sovelluksiin. ControlGSM on GSM-modeemilla toimiva ja hälytys, laskenta ja releohjaus (4 kpl). Hälytyksistä tulee SMS-viestit matkapuhelimeen tai tavalliseen puhelimeen. Releiden ohjaus ei kytke puhelinta päälle, joten puhelinmaksua ei mene. GSM-PLUG käsikirja Probyte Oy Sivu 5/5
