1 1-Suuntainen Moottoripyörähälytin Käyttö- ja asennusohje

2 Sisällysluettelo Käyttöohje 2. Huomattavaa 2. Tekniset tiedot 3. Tärkeimmät ominaisuudet 3. Pikaohje 4. Toiminnot Asennusohje 7. Asennusopas 9. Keskusyksikön asentaminen 9. Sireenin asennus 10. Takuuehdot 10. Takuukortti

3 1 Moottoripyörähälytin Steelmate 886E Käyttöohje

4 2 Huomattavaa - Järjestelmän saa asentaa vain ammattilainen - Pyri pitämään järjestelmä kuivana - Lue ohje huolella läpi ennen ennen laitteen asennusta ja käyttöönottoa. - Kun lähettimen toimintasäde lyhenee huomattavasti tai sen merkkivalo on himmeä, vaihda sen paristot. Tekniset tiedot - Käyttöjännite 9-16VDC - Virrankulutus valmiustilassa <3.5mA - Sireenin voimakkuus dB - Lähettimien taajuus MHz

5 Tärkeimmät ominaisuudet - Uusittu lähettimien suunnittelu - Vesitiivis keskusyksikkö - Säädettävä herkkyys - Hälyttimen kaukokäyttö ja paikannustoiminto - Käynnistyksenesto ja häirintäsuoja Pikaohje Hälytin päälle Paina painiketta kerran kytkeäksesi hälyttimen päälle Hiljainen hälytys-tila Paina painiketta kytkeäksesi hiljaisen hälytystilan Hälytin pois Paina painiketta kerran kytkeäksi hälyttimen pois tai sammuttaaksesi moottorin. Paikannus / paniikkitoiminto Paina painiketta paikantaaksesi moottoripyörän 3

6 Toiminnot 1. Hälyttimen kytkentä Paina painiketta kerran kytkeäksesi hälyttimen päälle. Järjestelmän havaitessa iskun ensimmäistä kertaa, antaa järjestelmä hälytyksen vilkuin ja sireenillä 2s ajan. Jos järjestelmä havaitsee uuden iskun 15s sisään, kytketään ajonesto päälle ja annetaan hälytys vilkuin ja sireenillä 15s ajan. Paina painiketta kerran kytkeäksesi hiljainen hälytystila päälle. Hiljainen hälytys tilassa sireeni ei hälytä, toiminto vastaa muuten tavallista kytkentätilaa. 2. Ajoneston hälytys Jos moottoripyörän virtalukko käännetään ACC-asentoon hälyttimen ollessa kytkettynä, kytkeytyy ajonesto päälle ja hälytin antaa hälytyksen vilkuin ja sireenillä. Paina kytkeäksesi hälytys pois päältä. 4

7 5 3. Hälyttimen poiskytkentä ja automaattinen kytkentä Hälyttimen ollessa kytkettynä, paina painiketta kytkeäksesi hälytin pois päältä. Mikäli moottoripyörää ei liikuteta tai moottoria ei käynnistetä 30s kuluessa, palaa hälytin edelliseen tilaan. Paina painiketta kahdesti kytkeäksesi hälytin pois päältä kokonaan. 4. Paikannustoiminto Hälyttimen ollessa kytkettynä, paina tai painiketta 2s ajan, hälytin antaa äänimerkin ja vilkut vilkkuvat. 5. Hälytin kytkemättä-varoitus Kun virtalukko käännetään pois ACC-asennosta, eikä hälytintä kytketä päälle 10s sisään, antaa sireeni äänimerkin ja vilkut vilkkuvat muistutukseksi hälyttimen kytkennästä.

8 6. Ryöstönesto Ajon aikana, paina painiketta 2s ajan, sireeni antaa äänimerkin ja vilkut vilkkuvat, ajonesto kytkeytyy 10s viiveellä. Paina painiketta peruaksesi toiminto. 7. Moottorin sammutus Moottorin ollessa käynnissä, paina sammuttaaksesi moottorin. painiketta kerran 8. Hälyttimen herkkyyden säätö Hälyttimen ollessa poiskytketty, paina ja pidä pohjassa painiketta 5s ajan, vilkut syttyvät ja hälytin siirtyy herkkyydensäätötilaan. Paina painiketta herkkyyden säätämiseksi. Herkkyydelle on 5 eri tasoa. Taso 5 on herkin, taso 1 epäherkin (tehtaan asetus on taso 4). Sireeni antaa valitun tason merkiksi sitä vastaavan määrän äänimerkkejä. Kun haluttu taso on valittu, paina poistuaksesi valintatilasta. Hälytin poistuu valintatilasta automaattisesti 15s päästä jos valintaa ei tehdä, hälytin palaa aiempaan herkkyystilaan jos uutta valintaa ei kuitata. 6

9 Sulake Musta Maadoitus (GND) Sininen Antenni Hälyttimen kytkentä ECU Tumman harmaa Sireeni Punainen Akku (+) Oranssi Sytytysvirta / ACC (+) Pinkki Harmaa Sytytysvirta Keltainen Vilkku Keltainen Vilkku Musta Maadoitus (GND) Katkaise Vasen Oikea V AKKU Huom! Mikäli virtalukon kautta ei kulje erikseen sytytyksen ohjausvirtaa vaan ainoastaan päävirta, käytetään sivun 8 kytkentää. 7

10 8 Sulake Musta Maadoitus (GND) Sininen Antenni Hälyttimen kytkentä ECU 87a Tumman harmaa Sireeni Punainen Akku (+) Oranssi Virtalukolta (+) Pinkki Harmaa Sytytysvirta Katkaise Keltainen Vilkku Keltainen Vilkku Vasen Oikea Musta Maadoitus (GND) Huom. Pakkaus ei sisällä relettä V AKKU

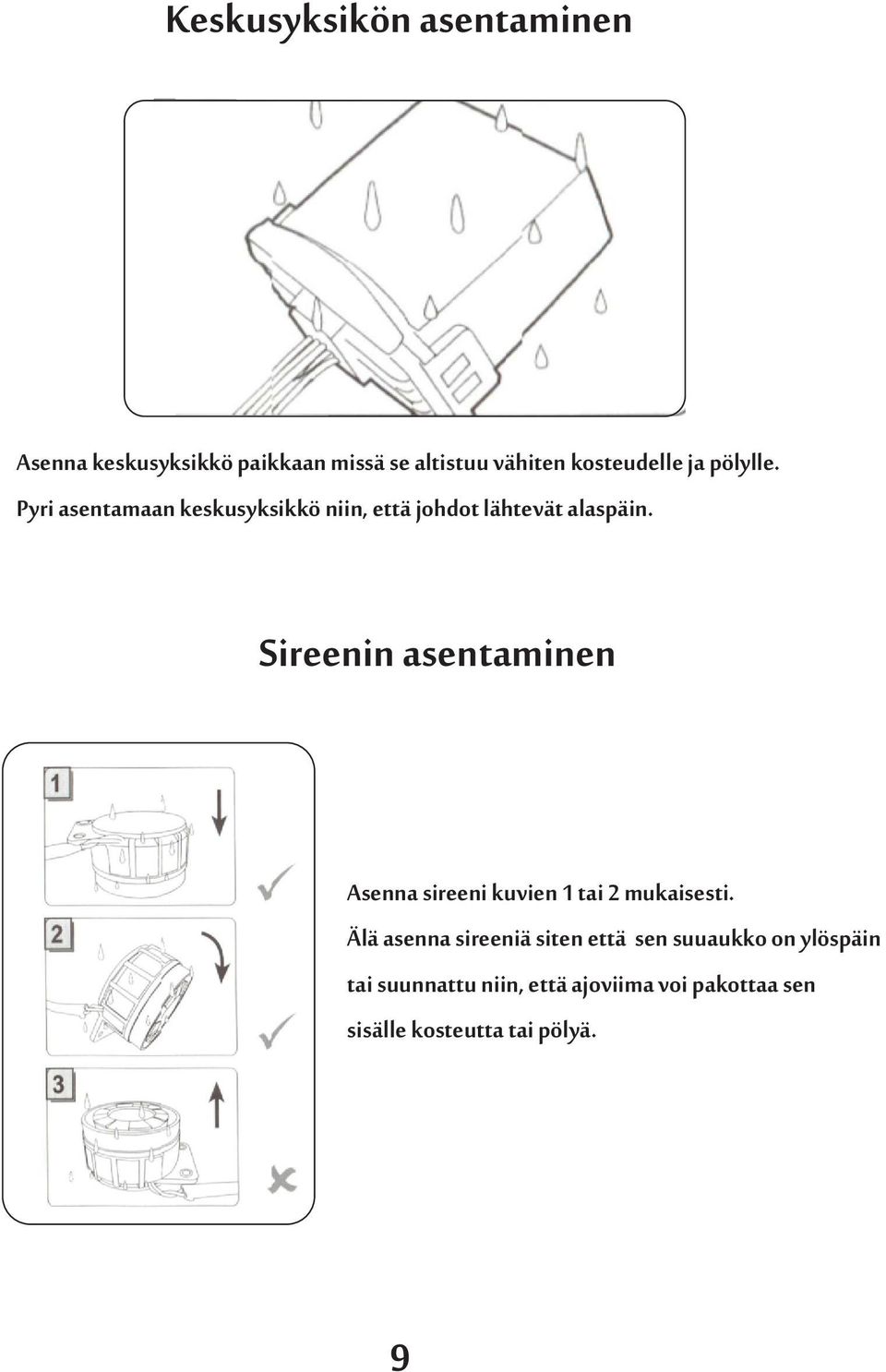

11 9 Keskusyksikön asentaminen Asenna keskusyksikkö paikkaan missä se altistuu vähiten kosteudelle ja pölylle. Pyri asentamaan keskusyksikkö niin, että johdot lähtevät alaspäin. Sireenin asentaminen Asenna sireeni kuvien 1 tai 2 mukaisesti. Älä asenna sireeniä siten että sen suuaukko on ylöspäin tai suunnattu niin, että ajoviima voi pakottaa sen sisälle kosteutta tai pölyä.

12 Takuuehdot Tällä tuotteella on valmistajan puolesta rajoitettu takuu ostopäivästä lukien. Mikäli tuotteessa ilmenee takuuaikana vikaa sitä ohjeiden mukaan käytettäessä, kattaa takuu osien korjaamisen tai vaihdon. - Takuu kortti on esitettävä takuukorjausta tai vaihtoa varten - Takuu kortissa olevien tietojen tulee täsmätä tuotteeseen (sarjanumero ja malli) Takuu ei ole siirrettävissä ja se raukeaa jos - Ensimmäinen ostaja ei ole täyttänyt takuukorttia - Tuotteen sarjanumero puuttuu, on poistettu tai sitä on muutettu - Tuote on vaurioitunut onnettomuuden, väärän asennuksen tai huolimattoman käytön takia. Takuu ei kata tuotteeseen tulleita vaurioita jotka johtuvat tuotteen virheellisestä asennuksesta. Käyttäjän tiedot Takuukortti Nimi Puhelin Rekisterinumero Tuotteen malli Sarjanumero Asennuspäivä Jälleenmyyjä Jälleenmyyjän leima ja allekirjoitus 10 R R
